Особенности и технические характеристики светодиодов АЛ307

Содержание

1 Инфракрасные излучающие диоды
2 Технические характеристики
3 Особенности и модификация
4 Размеры и цоколевка
5 Основные выводы

Диффузный светодиод АЛ307 впервые
был выпущен советской промышленностью в 80-е годы прошлого века. Сегодня
несмотря на существование более мощных аналогов, он нисколько не потерял
актуальности, а напротив, весьма востребован во многих областях радиотехники.
Рассмотрим, какими техническими характеристиками и особенностями обладают диоды
этого типа, какие у них есть модификации, а также их размеры и цоколевку.

Инфракрасные излучающие диоды

Инфракрасные излучающие
диоды – полупроводниковые кристаллы, спектр излучения которых находится в
диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400
нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А.
Среди их главных технических характеристик выделяются:

Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
Номинальная сила тока, при котором проявляется заявленная светимость.
Максимально допустимая сила тока.
Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
Обратное напряжение.

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного видеонаблюдения для инфракрасной подсветки территории.

Технические характеристики

Светоизлучающие диоды
категории АЛ307 характеризуются прежде всего малой себестоимостью и
непревзойденными в своем роде техническими показателями:

Номинальная сила тока – в рамках 10-20 мА.
Рабочее напряжение – около 2-2,8 вольт (зависит от температуры цвета и выпуска партии).
Угол светового излучения – 100 градусов.
Диапазон нагрева окружающего пространства при нормальной функциональности – от -60 до +80 ^С.
Четыре оттенка свечения – красные 655 нм, желтые 590 нм, оранжевые 610 нм, зеленые 567 нм.
Срок службы – до 15 тыс. часов.

Важно! Главное назначение светодиодов АЛ307 – индикация питания в приборах, а также создание более сложных индикаторных систем декоративной подсветки. Инфракрасными моделями оснащаются приборы дистанционного управления, датчики, сенсоры, линии связи фотонного типа, а также приемно-передающие установки.

Особенности и модификация

Категория светодиодов
АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый.
При этом они имеют цветной металлический, пластмассовый или металлостеклянный
корпус, соответствующий спектру излучения – в рассеивающем или полностью
прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором
овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из
гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще
катода. Последний также может иметь небольшой срез.

В маркировке первая
буква, идущая после числового значения «307», означает характерный цвет
светового потока:

Красный – А, Б, К, Л.
Желтый – Д, Е, Ж.
Оранжевый – О, Р, М.

Зеленый – В, Г, Н, П.

Основные
светотехнические параметры для существующих модификаций светодиода АЛ307
представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

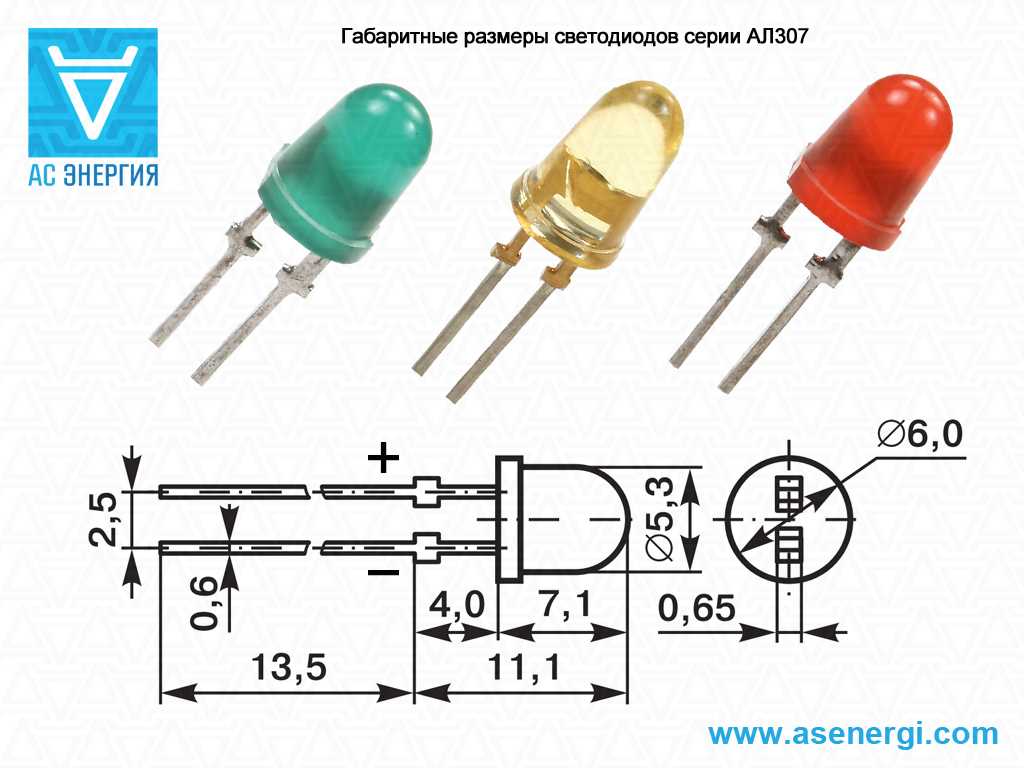

Размеры и цоколевка

Габариты и
характеристики цоколевки светодиода серии АЛ307 представлены в следующей схеме:

Основные выводы

АЛ307 – это светодиод
диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор
изготавливаемый благодаря стабильности характеристик и низкой цене. Среди его
главных параметров выделяются:

Номинальный ток (10-20 мА).
Рабочее напряжение (2-2,8 В).
Угол излучения (до 100 град.).

Рабочая температура (-60 – +80 ^С).
Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
Период эксплуатации (15 тыс. часов).

Существует также
инфракрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400
нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное
видеонаблюдение, приборы и пульты дистанционного управления.

Если у вас есть
информацию о том, где и как можно использовать светодиоды типа АЛ307, обязательно
поделитесь ей в комментариях.

АЛ307 КМ5. Светодиод красный.

Выберите категорию:

Все Диоды, диодные мосты импорт Диоды, диодные мосты отечественные » Диоды со склада » Диодные мосты. Тиристоры, симисторы, модули тиристорные Стабилитроны Вставки плавкие керамика Вставки плавкие стекло Конденсаторы » Конденсаторы электролитические. »» Конденсаторы электролитические 1 мкф »» Конденсаторы электролитические 2,2 мкф »» Конденсаторы электролитические 10 мкФ »» Конденсаторы электролитические 22 мкФ »» Конденсаторы электролитические 47 мкф »» Конденсаторы электролитические 100 мкф »» Конденсаторы электролитические 220 мкФ »» Конденсаторы электролитические 470 мкФ »» Конденсаторы электролитические 1000 мкФ »» Конденсаторы электролитические 2200 мкФ »» Конденсаторы электролитические 3300 мкФ »» Конденсаторы электролитические 4700 мкф »» Конденсатор электролитический 4,7 мкФ » Конденсаторы пленочные » Конденсаторы керамические » Конденсаторы металлобумажные.

» Чип конденсаторы керамические Варисторы, терморезисторы, кварцы, предохранители самовостаналивающиеся Резисторы » Резисторы постоянные »» Резисторы пленочные »»» Резисторы пленочные 0,125 Вт »»» Резисторы пленочные 0,5 Вт »»» Резисторы пленочные 1 Вт »»» Резисторы пленочные 2 Вт »»» Резисторы пленочные 0,25 Вт »» Резисторы углеродистые »» Резисторы проволочные »» Чип резисторы »»» ЧИП резисторы 0805 »»» Чип резисторы 1206 »»» Чип резисторы 0603 »» Резисторы цементные мощные »» Наборы резисторов » Резисторы переменные регулировочные » Резисторы переменные подстроечные Разъемы,тумблера, индикаторы,дисплеи Автоматические выключатели, реле, контакторы » Реле » Автоматические выключатели отечественные » Контакторы.

Пускатели магнитные. »» Контакторы.Пускатели магнитные.Импортные » Автоматические выключатели импортные » Автоматические выключатели однополюсные Транзисторы » Транзисторы импортные » Транзисторы отечественные Микросхемы » Микросхемы импортные »» Микросхемы логические »»» Микросхемы драйверов »» Микроконтроллеры »» Микросхемы аналоговые »» Микросхемы памяти »» Микросхемы приемопередатчиков »» Микросхемы таймеров, микросхемы часов »» Микросхемы стабилизаторов напряжения »» Микросхемы АЦП .Микросхемы ЦАП » Микросхемы отчественные »» Микросхемы логические »»» Микросхемы серии К561 »»» Микросхемы серии КР 1533 »»» Микросхемы серии ЭКР 1554 »» Микросхемы памяти »» Микросхемы стабилизаторов напряжения »» Микросхемы микроконтроллеров »» Микросхемы таймеров, микросхемы часов Материалы и оборудование для пайки и электромонтажа Динамические головки, головки громкоговорителя Микрофоны,звукоизлучатели Оптоэлектроника импортная » Оптопары » Светодиоды видимого спектра » Источники питания, драйверы светодиодов Оптоэлектронные приборы отечественные FINDER.

Промышленные реле,интерфейсные модули,таймеры. SIEMENS.Контакторы Siemens Sirius 3RT, автоматические выключатели Siemens Sirius 3RV ABB. АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ СЕРИИ MS116, СЕРИИ MS132. WEIDMULLER. Универсальные клеммы EATON/MOELLER. Компактные щиты,автоматические выключатели, контакторы, принадлежности. AUTONICS.Решения для автоматизации. Дроссели , катушки индуктивности DC-DC преобразователи. AC-DC преобразователи. Датчики. Термостаты. WAGO. Клеммы для электромонтажных работ. Phoenix contact. Клеммы , контакты. OMRON. Реле, датчики. Wieland Electric GmbH. Средства электротехнической коммутации Schneider Electric. Автоматические выключатели, реле.

Производитель:

ВсеПроизводитель 1Производитель 10Производитель 11Производитель 12Производитель 13Производитель 14Производитель 15Производитель 16Производитель 17Производитель 18Производитель 19Производитель 2Производитель 20Производитель 21Производитель 22Производитель 23Производитель 24Производитель 25Производитель 26Производитель 27Производитель 28Производитель 29Производитель 3Производитель 30Производитель 31Производитель 32Производитель 33Производитель 34Производитель 35Производитель 36Производитель 37Производитель 38Производитель 39Производитель 4Производитель 40Производитель 41Производитель 42Производитель 5Производитель 6Производитель 7Производитель 8Производитель 9

Скидка 20% при покупке от:

Вседанет

Результатов на странице:

5203550658095

Характеристики

ярких светодиодов.

Типы и типы светодиодов

Для того чтобы оценить все многообразие существующих типов твердотельных источников света, попробуем сравнить характеристики светодиодов различного назначения.

Общими характеристиками, которые могут применяться при оценке параметров любых светодиодов, являются спектр излучения, показатели мощности света (сила света или световой поток), вольт-амперная характеристика, электрическая мощность светодиода.

Вольт-амперная характеристика всех диодов в какой-то степени одинакова по форме, отличия заключаются только в конкретных значениях токов и напряжений, поэтому не будем на ней заострять внимание.

Начнем с самых простых представителей

Стандартные индикаторные светодиоды в круглом и овальном корпусах имеют мощность порядка 20-50 мВт и различный спектр излучения, что определяется типом полупроводника, используемого для его изготовления. Типичным представителем таких светодиодов может служить круглый 5 мм АЛ307 отечественного производства.

Технические параметры приведены в таблице ниже.

Тип	Спектр излучения	Длина волны, нм	Сила света, мкд	Номинальный ток, мА	Прямое падение напряжения, В
AL307 V	зеленый	567
АЛ307 Г
АЛ307 Н
AL307 B	красный	655
АЛ307 К
AL307 L
AL307 D	желтый	590
АЛ307 Е
АЛ307 Ж
AL307 O	оранжевый	610
АЛ307 Р
АЛ307 М

Поскольку светодиоды индикаторного типа имеют узкий угол свечения, для оценки используется сила света, измеряемая в милликанделах [мкд]. AL307 имеет три градации яркости для каждого цвета. Спектр представлен четырьмя цветами. 9Светодиоды 0003

в корпусах пиранья позволяют получить большую мощность за счет пониженного теплового сопротивления и отвода тепла на плату сразу через четыре вывода. Корпус пираньи также приобрел популярность благодаря повышенной механической прочности — светодиоды пираньи успешно используются для изготовления автомобильных фар. Почти все крупные производители имеют в своей номенклатуре семейство светодиодов в корпусе пиранья.

Такие светодиоды обычно называют сверхъяркими или сверхъяркими. Основные технические параметры светодиодов пираньи производства американской компании CREE приведены в таблице.

Тип	Спектр излучения	Длина волны, нм	Световой поток, лм	Номинальный ток, мА	Прямое падение напряжения, В 900 18
CP41B-R	красный	628
CP41B-A	оранжевый	591
CP41B-B	синий	470
CP41B-G	зеленый	527

Угол свечения может быть 40˚, 70˚ или 100˚ в зависимости от модификации, которая будет определяться паспортом производителя.

Корпус «пиранья» позволяет отводить до 200 мВт мощности.

Длина волны, указанная в таблице для каждого цвета свечения, является доминирующей для данного типа светодиодов. В реальности спектр излучения, например, красного светодиода может находиться в диапазоне от 620 до 637 нм.

«Пираньи» могут светиться белым светом. Белые светодиоды изготавливаются путем нанесения желтого люминофора на синий кристалл.

Следующую группу — SMD 5050 — уже можно отнести к разряду мощных светодиодов. Как следует из названия, это светодиоды для поверхностного монтажа размером 5×5 мм.

Название SMD 5050 условное, так как разные производители дают свое обозначение этому классу светодиодов в соответствии с действующей системой. Максимальная мощность достигает одного ватта. В нижней части корпуса такого светодиода обычно имеется специальная зона для отвода тепла, хотя у менее мощных модификаций она может отсутствовать.

Светодиоды SMD 5050 обычно белого цвета, т. к. предназначены для изготовления ламп. Их можно монтировать как на стеклопластиковые, так и на алюминиевые печатные платы. Последний используется для лучшего отвода тепла при больших мощностях.

Спектр белого излучения таких светодиодов имеет различные цветовые оттенки. Для них вводится такая характеристика, как «коррелированная цветовая температура», которая измеряется в Кельвинах [К].

Их угол свечения 115˚.

Ниже приведены основные характеристики светодиодов CLN6A, как одного из лучших типов в этом классе (полный список возможных исполнений достаточно велик, поэтому приведены два типичных представителя).

Как видно из таблицы, спектр излучения влияет на величину светового потока — это правило для всех белых светодиодов.

Чтобы точно охарактеризовать белый светодиод, необходимо знать его полное обозначение, так как он использует так называемые бины для шифрования всех различных параметров. Например, светодиод XPEWHT может иметь ячейку светового потока Q5 (107 лм при токе 350 мА) или R2 (114 лм) и R3 (122 лм). Ошибка или неполная маркировка при заказе может привести к «недобору» люменов на 14% (если мы получим Q5 вместо R3). То же самое можно сказать и о спектре излучения. Внимательно прочитайте документацию производителя!

Классификация светодиодов на разные виды и подвиды в настоящее время достаточно условна. Это связано с бурным развитием оптоэлектроники в последние десятилетия. Новые продукты появляются быстрее, чем успевает сформироваться та или иная классификационная схема. Производители классифицируют типы излучающих диодов на группы с общими признаками. в соответствии со своими соображениями правильности и целесообразности. При этом часто диоды с одинаковыми параметрами разных производителей могут попадать в совершенно разные группы. Признаки классификации, но они могут быть разными: цвет излучения, мощность светодиода, из чего состоит светодиод, его назначение и др…

Какие признаки можно считать основными, а какие второстепенными? На этот вопрос нет однозначного ответа. Попробуем кратко осветить все многообразие твердотельных источников света, исходя из таких параметров, как цвет излучения и мощность.

Цвет

Светодиоды различаются по длине волны излучаемого света. Разные цвета (излучение разной длины волны) получаются за счет использования разных полупроводниковых материалов в основе светодиодов. На сегодняшний день возможно изготовление светодиодов любого видимого цвета (длины волн видимого спектра от 400 до 760 нм), а также инфракрасного и ультрафиолетового. Особое внимание следует уделить белым светодиодам. Их получают, нанося на синие светодиоды (реже ультрафиолетовые) специальный люминофор. Люминофор преобразует синий свет в белый, при этом КПД светодиода, естественно, снижается.

Различные типы белых светодиодов условно классифицируются по типу оттенков белого света: теплые, нейтральные и холодные. Характеристикой цвета в данном случае является коррелированная цветовая температура, которая измеряется в Кельвинах [К]. Для теплых диодов она составляет 2600-3700 К, для нейтральных 3700-5000 К, для холодных диодов — 5000-10000 К. Важно отметить, что при прочих равных параметрах кристалла, чем теплее оттенок светодиода, тем ниже его эффективность. Соответственно, чем холоднее (больше доля синего света в общем потоке), тем эффективнее диод. Считается, что для внутреннего освещения лучше подходят светодиоды теплого цвета, а для уличного освещения — холодного.

Мощность

Диапазон мощности промышленно выпускаемых светодиодов начинается от нескольких милливатт и заканчивается десятками ватт. Самый мощный однокристальный XML-светодиод производства CREE имеет максимальный рабочий ток 3 А, при этом размеры корпуса всего 5х5 мм. Основная область применения таких диодов – уличное и промышленное освещение, т.к. они имеют очень большую общую яркость и при малой высоте подвеса будут создавать сильный эффект ослепления.

Среди осветительных светодиодов наибольшую популярность получили одноваттные светодиоды с номинальным током 350 мА и трехваттные светодиоды с током 700 мА, т.к. они подходят для большинства приложений и имеют самый большой выбор готовых блоков питания. Причем деление типов светодиодов по ваттам довольно условно: как правило, один и тот же светодиод можно использовать в разных режимах мощности, выбрав значение рабочего тока 350 или 700 мА (в данном случае паспортное значение максимального рабочего тока). ток должен быть > 700 мА). Однако, увеличивая ток, надо позаботиться об отводе тепла, иначе светодиод начнет быстро деградировать. Лучше не использовать светодиоды на максимальном токе, а оставить запас не менее 30% (например, поставить 700 мА при I max = 1000 мА). Также нужно помнить, что при увеличении тока снижается светоотдача. Поэтому в тех случаях, когда необходимо получить максимальный КПД, ток лучше уменьшить.

Многие производители объединяют светодиоды в мощные матрицы: кристаллы, обычно соединенные в последовательно-параллельные схемы, размещены на одном основании и заполнены общим слоем люминофора. Эта технология называется Chip-On-Board или сокращенно COB. Модули

COB могут иметь мощность до нескольких сотен ватт и используются для освещения.

Светодиоды малой мощности (0,05…0,5 Вт) в основном применяются для подсветки дисплеев различных устройств, в том числе мобильных устройств.

Это самая большая ниша на рынке светодиодов. Также для освещения можно использовать маломощные светодиоды: в случае, когда требуется получить равномерно светящуюся поверхность с низкой общей яркостью, светодиодные модули изготавливают из десятков и даже сотен маломощных светодиодов. Лучше всего такие источники света подходят для внутреннего освещения.

Светодиоды, используемые для целей индикации или просто индикаторные, имеют наименьшую мощность. Они очень разнообразны по форме и размеру, некоторые виды показаны на рисунке ниже.

Светодиод — диод с простым P-N переходом, основной особенностью которого является то, что он излучает свет при прохождении через него тока. Используется во многих цифровых дисплеях, а также в других типах устройств отображения.

Принцип работы светодиода

Основные рабочие характеристики любого светодиода аналогичны характеристикам обычного диода. При подаче напряжения электроны удаляются от материала N-типа через PN-переход и соединяются с отверстиями в материале P-типа. В обычных диодах энергия, возникающая в результате соединения электронов с дырками, выделяется в виде тепла. Однако, когда речь идет о светодиодах, энергия в них выделяется в основном в виде света.

Светодиоды могут излучать красный, зеленый, синий, инфракрасный или ультрафиолетовый свет. Это достигается за счет изменения количества и типа материалов, которые используются в качестве добавки. Яркость света также можно изменить, контролируя величину тока, проходящего через светодиод. Однако, как и любой другой диод, светодиоды имеют ограничения по току, с которыми они могут справиться.

Где используются светодиоды?

Одним из основных применений светодиодов является их использование в качестве сигнальных огней. Например, с помощью этого устройства можно проверить, является ли цепь токовой или обесточенной.

Цепь с сигнальной лампой представляет собой ряд последовательно соединенных друг с другом устройств: светодиод, резистор, выключатель и источник постоянного тока.

Когда автоматический выключатель со световым индикатором замкнут, прямое напряжение смещения от источника тока подается на светодиод (который предназначен для работы только при прямом смещении). Электроны, прорывающиеся через P-N-переход, соединяются с дырками, в результате чего энергия высвобождается в виде света. Резистор, установленный в этой цепи, ограничивает ток, протекающий через нее, чтобы защитить светодиод от повреждения, которое может быть вызвано чрезмерным током.

Светодиоды также можно использовать в цифровых дисплеях, таких как часы или калькуляторы.

За счет выделения различных комбинаций семи элементов дисплей может отображать любое число от нуля до девяти.

Каждый светодиод соединен последовательно с резистором и переключателем, где каждый переключатель представляет собой внешнюю цепь управления. Переключатели обозначены буквами от A до G, чтобы соответствовать элементам дисплея. Семь последовательных проводов подключены параллельно к источнику постоянного тока. Для подачи питания на любой светодиод замыкается соответствующий переключатель. Каждый последовательный резистор в цепи ограничивает ток, протекающий по проводу, и, таким образом, предотвращает повреждение светодиодов чрезмерным током.

Цифры появляются на цифровом дисплее в результате различных комбинаций семи переключателей. Например, если переключатели A и B замкнуты, соответствующие элементы на дисплее загорятся и образуют цифру 1. Точно так же цифра 2 может быть сформирована из переключателей A, C, D, F и G, замкнутых одновременно. время.

Замыкая соответствующие переключатели в определенных комбинациях, на дисплее могут отображаться цифры от 0 до 9. Если элементы расположены несколько иначе, то на дисплее могут отображаться знак плюс, минус, десятичные точки или буквы числа алфавит.

Светодиоды можно использовать даже для искусственного освещения растений. Основными преимуществами светодиодов в данном случае являются: низкое потребление электроэнергии и тепловыделения, а также возможность регулировки необходимого спектра излучения.

С каждым годом ассортимент продукции светодиодного освещения все больше расширяется. И разработка осветительных элементов на кристаллах не стоит на месте. Хотя они были изобретены более полувека назад, в бытовом освещении их стали использовать относительно недавно. Сейчас почти все знают, что потребляемая мощность светодиодов намного меньше, чем у их предшественников, описание этого факта можно найти где угодно.

Но перед установкой SMD светодиоды надо правильно подобрать, а как это сделать при всем предложенном разнообразии? Как выбрать те, которые подходят именно по нужным параметрам и что такое LED SMD? Ведь, даже запомнив все маркировки, нельзя быть уверенным, что купленный осветительный прибор будет соответствовать заявленным характеристикам. А бывает, что на упаковке светодиодов вообще нет таких пометок.

Нужно попытаться выяснить, можно ли определить тип и технические характеристики светодиода вне зависимости от наклеенных производителем этикеток, заявленных им и т. д.

В таблице приведены характеристики некоторых наиболее распространенных. Желательно иметь некоторое представление о терминах, с которыми вы можете столкнуться при выборе светодиодных источников света.

Обозначения в технической спецификации

Каждый человек, впервые сталкивающийся с выбором какого-либо осветительного прибора, в том числе и светодиодного, находит на упаковке много непонятной для него информации. Вот с этим нужно разобраться в первую очередь.

Многие думают, что все светодиоды одинаковы, но это в корне неверно. Классификация светодиодов различает их не только по цветам, но и по режимам работы. Световые приборы на кристаллах могут быть нескольких разновидностей:

Мигающие — такие элементы используются для того, чтобы привлечь внимание. По своему строению они мало чем отличаются от обычных, но при их производстве использовалась немного другая технология, позволяющая мигать светодиоду с интервалом в секунду. Чаще всего такие элементы однотонные, но есть и более сложные, многоцветные, работающие благодаря RGB.
Многоцветное мигание — их возможности достаточно обширны. Обычно они выполнены в виде двух кристаллов, функционирующих в противоположных направлениях, т.е. при включении одного другой выключается. Благодаря этой работе при смешивании основных цветов может образоваться еще один.
Триколор — в одном корпусе объединены несколько кристаллов, не соединенных друг с другом. Они могут работать как по отдельности, так и все вместе, управляясь при этом по разным каналам.
RGB-диоды с красным, синим и зеленым цветом, соединенные четырьмя проводами и одним анодом (или катодом).
В виде монохромного семисегментного дисплея. Возможность отображения определенных символов. В восьмидесятые годы были популярны дисплеи на их основе, но с появлением жидкокристаллических экранов такие мониторы ушли в прошлое.

Маркировка светодиодов

На светильниках типы используемых в нем светодиодов обычно указываются маркировкой. Какие типы этих световых элементов могут быть и каковы их особенности – вопрос, требующий уточнения.

Светодиоды SMD

Расшифровывается как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Другими словами, такое светодиодное SMD-устройство располагается на поверхности лампы. Например, можно взять световую ленту, над уровнем которой стоят вот такие SMD-диоды. Маркировка в виде цифр указывает на размер светодиодов. Например, есть название устройства — SMD 3528 LED (или 3528 SMD LED). Его размер составляет 3,5 х 2,8 мм. Светодиодные ленты с такими диодами отлично гнутся, за счет чего очень удобны в случае монтажа. К тому же их подключение не составит труда.

DIP-светодиоды

Другой тип светодиодов с очень похожими характеристиками SMD. Они выглядят как цилиндр, надетый на ленту. Имеет хорошую силиконовую защиту. Цифровое обозначение также указывает на размеры элемента (тот же пример, что и у SMD 3528). Его используют только для стекла, например, для полок гарнитура из этого материала. В отличие от ленты SMD, светодиодная лента DIP изгибается не только вдоль, но и поперек.

Краткое описание ленты SMD 5050

Элементы этой ленты, как видно из маркировки, имеют размер 5,0 х 5,0 миллиметров. Прародителем этого светодиода был диод 3528. В зависимости от цвета интервал светового потока составляет 2–8 лм. Потребители на такие ленты SMD светодиодов делятся по влагостойкости, имея маркировку: IP 20 – полиуретановое покрытие, или IP 65 – силиконовое. IP 20 следует устанавливать только внутри помещения, тогда как IP 65 не боятся влаги и могут быть размещены даже на улице. В своем составе такие элементы имеют три разных или одинаковых по цвету кристалла. Подключение контроллера к многоцветной опции 5050 позволяет использовать различные цвета освещения. Среди основных характеристик этих светодиодов 5050:

прозрачный и очень жесткий полиуретановый материал;
эти элементы качественно припаяны;
— 60 шт/м;
с питанием от 12 или 24 В.

По сравнению с прародителем — СМД 3528 — характеристики почти такие же, с той лишь разницей, что «потомок» получился крупнее, мощнее и ярче.

Краткое описание ленты SMD 5730

Светодиоды относительно высокоэффективны. Многие даже считают 5730 одним из лучших брендов в линейке светодиодов SMD. Их главными преимуществами являются хорошая теплопроводность и очень низкое сопротивление. Служат довольно долго. Они неплохо переносят вибрацию, сырость и резкий перепад температур. Они продаются в основном лентами в бобинах. Обладают комфортным светопропусканием и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, как надежные и мощные светодиоды. Они также имеют ряд преимуществ по сравнению с более ранними моделями:

значительный срок службы, стабильная работа и высокое качество исполнения;
снижение освещенности — не более одного процента через 3000 часов;
материал, из которого они изготовлены, выдерживает температуру до 260 градусов.

Какой цвет белый?

Для домашнего освещения в основном используются белые светодиоды. Но его тон может быть другим. Часто можно услышать, как кто-то говорит: «Купил лампу, но она слишком холодная, надо поменять, взять что-нибудь потеплее». Так как же распределяются оттенки белого?

Световой поток лампы имеет другую цветовую температуру. Например, если она будет 2700 кельвинов, то оттенок будет слегка желтоватым, больше похожим на свечение лампы накаливания или солнечного света. Этот цвет называют теплым, он оказывает расслабляющее, успокаивающее действие. Для основного освещения этот оттенок не подходит, другое дело — освещение спальни.

За теплым цветом следует оттенок естественного (нейтрального) белого цвета с цветовой температурой уровня 4200 кельвинов. Это самый популярный и часто используемый тон. Он хорош в виде основного освещения вне зависимости от назначения помещения. Если порог цветовой температуры остановится на отметке 6000 кельвинов, такой оттенок будет называться холодным. Это освещение имеет слегка голубоватый оттенок. В основном используется для рабочих помещений, ведь свет таких светильников очень яркий. Также применяется на таких объектах, как автостоянки, подъезды, придомовая территория, парки, аллеи и скверы.

При выборе светодиодного освещения необходимо обращать внимание на упаковку. Если она неровная, надписи нечеткие или просто вызывают подозрения, от такого приобретения лучше отказаться. Купив китайскую версию подделки известного бренда, можно испортить себе настроение и выкинуть деньги на ветер. Светить они, конечно, будут, но с меньшими показателями, чем заявлено на маркировке.

В последние годы много говорят об энергосберегающих светодиодных технологиях. Рассказывают о важности их повсеместного внедрения, об экономии затрат на электроэнергию, об отличных светотехнических характеристиках светодиодов и многом другом. Однако никто не говорит о том, что такое светодиоды и как их использовать.

Дело в том, что мир светодиодов уже настолько велик, что неподготовленному человеку зачастую сложно разобраться в особенностях тех или иных светодиодов. Чтобы прояснить ситуацию, постараемся подробно описать все светодиоды, представленные на рынке, и их функциональное отличие друг от друга.

Светодиоды можно разделить по следующим параметрам:

по типу применения;

по технологии изготовления;

по размеру и форме;

по цвету свечения;

по мощности светодиода;

Теперь рассмотрим каждый параметр по отдельности.

По типу применения

Существует два основных типа применения светодиодов: для индикации («индикаторные светодиоды») и для освещения («световые светодиоды»).

В качестве примера Светодиодные индикаторы можно назвать светодиодные ленты или гирлянды, предназначенные для украшения или создания настроения в интерьере. Также индикаторные светодиоды можно увидеть в автомобильных габаритных огнях, светодиодных светофорах, сигнальном освещении и в других местах, где нет необходимости использовать мощные осветительные светодиоды. В общем случае индикаторные светодиоды — это маломощные светодиоды, назначение которых — светиться в темноте и быть заметным.

Освещение, мощные и сверхмощные светодиоды применяются в профессиональном оборудовании для ночного освещения различных объектов: промышленных светильниках и т.д. Также широко применяются светотехнические светодиоды в , и . Такие светодиоды могут различаться по мощности и по цвету свечения в зависимости от цели их использования.

По технологии изготовления

По технологии изготовления различают органические светодиоды (OLED), лазерные светодиоды и стандартные RGB светодиоды.

органический светодиод (от англ. Organic Light-Emitting Diode (OLED) — полупроводниковый прибор из органических соединений, эффективно излучающих свет при прохождении электрического тока. Основное применение технология OLED находит в создании устройств отображения информации (дисплеев). Это Предполагается, что производство таких дисплеев будет намного дешевле, чем производство жидкокристаллических дисплеев

Потребность в выгодных параметрах, демонстрируемых органическими дисплеями, растет с каждым годом, однако на данный момент производятся только индикаторные OLED-светодиоды. мощность очень мала, чтобы использовать их для полноценного ночного освещения.Возможно, скоро человечество увидит расцвет этой технологии.

Лазерные диоды представляет собой лазер, в котором активной средой является электронно-дырочный газ, а рабочей зоной является полупроводниковый p-n переход, аналогичный p-n переходу обычного светодиода. Лазерные диоды являются важными электронными компонентами. Они широко используются в качестве управляемых источников света в волоконно-оптических линиях связи. Они также используются в различном измерительном оборудовании, например, в лазерных дальномерах. Еще одним распространенным приложением является считывание штрих-кода. Видимые лазеры, обычно красные, а иногда и зеленые, используются в лазерных указках. Инфракрасные и красные лазеры — в CD и DVD проигрывателях. Синие лазеры в настоящее время представлены на рынке для устройств HD DVD и Blue-Ray. Исследованы возможности использования полупроводниковых лазеров в быстродействующих и недорогих приборах для спектроскопии.

До 1990-х годов производители светодиодов могли производить только красные, желтые и зеленые диоды. Благодаря синим светодиодам так ярко светят современные светодиодные лампы. Однако только сочетание синего, зеленого и красного цветов способно дать цвет, зрительно воспринимаемый человеческим глазом как чисто белый, а также множество оттенков цветовой гаммы. Поэтому до изобретения синего светодиода о полноцветной светодиодной лампе говорить не приходилось.

Первый синий светодиод был создан еще в 1971 от RCA Laboratories. Он был разработан Жаком Панковым (Яков Исаевич Панчечников), изобретателем светодиодов из нитрида галлия. Однако технология производства была чрезмерно дорогой (пленка нитрида галлия на сапфировой подложке).

Революция в наружных светодиодных экранах и электронных вывесках произошла в 1990 году, когда японский изобретатель Суджи Накамура, тогда работавший в японской корпорации Nichia Chemical Industries, изобрел дешевый синий светодиод.

К 1993 году Nichia стала первой компанией в мире, начавшей коммерциализировать синие светодиоды. К 2002 году доля компании в производстве синих светодиодов выросла до 60 процентов от общего объема производства. На сегодняшний день помимо компании Ничиа Крупнейшие производители светодиодов: CREE (США) и SAMSUNG (Южная Корея).

По размеру и форме

Светодиоды различаются размерами и геометрической формой. Наиболее популярны светодиоды в цилиндрическом корпусе, а также квадратной и прямоугольной формы. Размеры светодиодов не регламентированы, поэтому разные производители выпускают светодиоды различных размеров, в среднем от 2 мм до 10 мм в диаметре. Светодиоды также различаются по количеству светоизлучающих кристаллов. Как правило, в корпусе светодиода находится один кристалл. Однако иногда, в зависимости от технологии производства, производители размещают на одной подложке несколько кристаллов. Такая конструкция называется светодиодным кластером.

По цвету излучения

Светодиоды различаются по цвету излучения. Цвет зависит от длины волны светодиода. Наиболее распространенными цветами являются, конечно же, красный, синий, зеленый и белый.

По мощности светодиода

Светодиоды различаются по яркости и мощности. Как правило, чем мощнее светодиод, тем ярче он светит, но и потребляет больше электроэнергии. Однако энергопотребление даже сверхъяркого светодиода намного меньше, чем у аналогичного по яркости. энергосберегающая лампа. Таким образом, покупая светодиодную лампу, не рассчитывайте на ее мощность. Лучше обратить внимание на соотношение выдаваемой силы света (измеряется в люменах, Лм) на 1 ватт потребляемой электроэнергии. Хороший показатель – 100 лм/Вт и выше. Теоретический предел для светодиода составляет 500 лм/Вт, хотя до сих пор удалось достичь только 250 лм/Вт и только в лабораторных условиях.

Заключение

В общем, выбор светодиода, как и выбор светодиодной лампы, не так уж и сложен. Однако если после прочтения этой статьи у вас остались вопросы по светодиодному оборудованию, то мы будем рады помочь вам выбрать лампу, подходящую именно вам!

Медицинский социальный работник Вакансии в Лидсе, Алабама (Нанимаем сейчас!)

— 47 рабочих мест

Лицензированный социальный работник
undefined Работа в 13 милях от Лидса
Центр физического восстановления Aspire в Кахабе ищет квалифицированного лицензированный социальный Рабочий 34–54 000 долларов США в год, оценка 29 долларов США. d ago
Медицинский социальный работник, Медицина на дому Суточные
undefined Работа в 13 милях от Лидса
Медицинский социальный работник оценивает и разрабатывает план ухода, персонализированный с учетом эмоциональных и социальных потребностей пациента. Медицинский социальный работник обеспечивает руководство и надзор за помощником социального работника по мере необходимости и когда он участвует в плане ухода за пациентом. Медицинский социальный работник работает в соответствии с политикой и процедурами компании Kindred, применимыми стандартами здравоохранения, государственными законами и постановлениями. Обязанности Медицинский социальный работник участвует в междисциплинарной помощи, оказываемой пациентам на дому. 37-55 тысяч долларов США в год.d назад
Терапевт — LCSW, LMFT, LPCC или PhD (виртуальный/удаленный)
Удаленная работа
Примечание. Терапевты и консультанты Talkspace работают с клиентами только в штатах, в которых они имеют лицензию и имеют право на практику. Основано на фактических данных: опубликованные исследования исследователей из Колумбийского, Йельского и Нью-Йоркского университетов показали эффективность Talkspace в качестве лечения психического здоровья. Talkspace — это онлайн-платформа, которая свяжет терапевтов и консультантов по психическому здоровью с клиентами в их лицензированных штатах через простое в использовании приложение, совместимое с HIPAA. Вы можете стать терапевтом Talkspace всего за несколько дней. $ 67,9hourly3d ago
Клинический социальный работник — Алабама ПОПУЛЯРНЫЕ
undefined Работа в 17 милях от Лидса
Работа № 1238 — Клинический социальный работник — Алабама Impact Recruiting Solution — Remote, AL НАЗВАНИЕ РАБОТЫ (#1238): Клинический социальный работник Инспектор медицинского учреждения — Требуются базовое обучение AlabamaCMS по долгосрочному уходу и сертификация SMQT. Impact Recruiting Solutions в настоящее время ищет клинического социального работника-инспектора медицинского учреждения для заполнения вакансии в консалтинговой компании по улучшению качества и будет работать в технически привлекательной среде, поддерживая внутренних и внешних клиентов. по всей стране. Требования к клиническому социальному работнику. Инспектор медицинского учреждения: Должен иметь степень младшего специалиста или бакалавра в области социальной работы. Должен успешно пройти базовое обучение CMS по долгосрочному уходу и сдать тест на минимальную квалификацию инспектора (SMQT). Должен иметь не менее двух ( 2) многолетний недавний опыт работы в качестве инспектора, аккредитующего или сертифицирующего учреждения, которые обслуживают резидентов учреждений длительного ухода. Должен поддерживать действующую лицензию на практику в качестве LCSW Продемонстрированный опыт независимых навыков принятия решений для руководства и эффективного управления процессом обследования. Способность самостоятельно и коллективно расставлять приоритеты при выполнении задач опроса. Способность открыто обсуждать конфликты/разногласия и обращаться за помощью, когда это уместно, для принятия решений и разрешения конфликтов. Для этой должности требуется гражданство. Требуется возможность путешествовать до 75% времени на регулярной основе. Преимущества клинического социального работника. Инспектор медицинского учреждения: Заработная плата на этой должности составляет от 72 000 до 80 000 долларов в год. должность (понедельник — пятница) Гибкие оплачиваемые дни отпуска Оплачиваемые отпуска Выдаваемая и оплачиваемая компанией карта Amex для путешествий Все командировочные расходы оплачиваются непосредственно компанией Баллы авиакомпаний и отелей накапливаются для личного использования работника Скидки для сотрудников Пенсионный план для сотрудников (401k) с Щедрая сумма и немедленное наделение правами Оплачиваемый компанией необлагаемый налогом Медицинский сберегательный счет (HSA) Медицинское страхование Стоматологическое страхование Страхование зрения Оплачиваемое компанией страхование жизни Оплачиваемое компанией страхование по инвалидности Широкие возможности обучения Предсказуемый график работы$72-80k в год13d назад
Социальный работник
undefined Работа в 61 миле от Лидса
Мы ищем квалифицированного лицензированного социального работника $35-52 тыс. в год, оценка 27 дней назад
Социальная работа в поездках — лицензированный клинический социальный работник — $2139 в неделю
undefined Работа в 53 милях от Лидса
Malone Healthcare — Поведенческий идентификатор работы № 19376. Malone Healthcare — Behavioral ищет клинического социального работника с лицензией на социальную работу для работы в командировках в городе Брент, штат Алабама. О компании Malone Healthcare — поведенческая специальность: лицензированный клинический социальный работник $34–62 тыс. в год, оценка 14 дней назад
Социальный работник Управление делами Flexi Days
undefined Работа в 13 милях от Лидса
Социальный работник отвечает за оказание помощи на протяжении всего континуума путем эффективной координации ресурсов, чтобы помочь пациентам достичь оптимального состояния здоровья, доступа к медицинской помощи и надлежащего использования ресурсов, сбалансированно с ресурсами пациента и правом на самоопределение. Обучение, предоставляемое врачам, пациентам, семьям и лицам, осуществляющим уход. Направляет группу пациентов по линии обслуживания и/или ведет команду, являясь ресурсом для соблюдения стандартов работы Tenet. Принстонский баптистский медицинский центр: эта больница, расположенная в Бирмингеме, оборудована 505 койками и обслуживает 53 000 человек для первичной и неотложной помощи.0312
Медицинский социальный работник, Медицина на дому Суточные
undefined Работа в 13 милях от Лидса
Медицинский социальный работник оценивает и разрабатывает план ухода, персонализированный с учетом эмоциональных и социальных потребностей пациента. Медицинский социальный работник обеспечивает руководство и надзор за помощником социального работника по мере необходимости и когда он участвует в плане ухода за пациентом. Медицинский социальный работник работает в соответствии с политикой и процедурами компании Kindred, применимыми стандартами здравоохранения, государственными законами и постановлениями. Обязанности Медицинский социальный работник участвует в междисциплинарной помощи, оказываемой пациентам на дому. 37-55 тысяч долларов в год, оценка 3 дня назад
Социальный работник
undefined Работа в 13 милях от Лидса
Лицензии, сертификаты и/или реестры Социальный работник уровня магистра должен иметь лицензию (LMSW) Экзаменационной комиссии по социальной работе штата Алабама. * Социальный работник уровня магистра должен иметь лицензию (LMSW) Экзаменационного совета штата Алабама. 49-57 тысяч долларов в год, оценка 17 дней назад
Социальный работник MSW
undefined Работа в 13 милях от Лидса
Социальный работник (MSW) это тот член междисциплинарной команды, чья основная функция заключается в оказании психосоциальной поддержки пациенту/семейной группе на основе оценки, которая определяет потребности, цели, вмешательства и услуги, указанные в соответствии с установленным планом лечения, и использует профессиональную подготовку и личные суждения при мониторинге процесса психосоциальной оценки. Опыт работы социальным работником в системе здравоохранения и/или хосписе от года обязателен; предпочтение от трех до пяти лет$42k-50k ежегодно, оценка 21 день назад
Социальный работник MSW
undefined Работа в 13 милях от Лидса
Социальный работник (MSW) — это член междисциплинарной команды, основной функцией которого является оказание психосоциальной поддержки пациенту/семейной группе на основе оценки, которая определяет потребности , цели, вмешательства и услуги, указанные в соответствии с установленным планом ухода, и использовать профессиональную подготовку и личное суждение при мониторинге процесса психосоциальной оценки. присоединиться к нашей команде в Бирмингеме! Опыт работы социальным работником в системе здравоохранения и/или хосписе от года обязателен; от трех до пяти лет предпочтительнее 36-53 тысячи долларов в год, оценка 21 день назад
Социальный работник
undefined Работа в 13 милях от Лидса
+ Социальный работник уровня магистра должен иметь лицензию (LMSW) Экзаменационного совета штата Алабама. Home Health Суточные undefined Работа в 10 милях от Лидса
Медицинский социальный работник оценивает и разрабатывает индивидуальный план ухода, отвечающий эмоциональным и социальным потребностям пациента. Медицинский социальный работник обеспечивает руководство и надзор за помощником социального работника по мере необходимости и когда он участвует в плане ухода за пациентом. Медицинский социальный работник работает в соответствии с политикой и процедурами компании Kindred, применимыми стандартами здравоохранения, государственными законами и постановлениями. Обязанности Медицинский социальный работник участвует в междисциплинарной помощи, оказываемой пациентам на дому. 53–62 000 долларов США в год.d ago
Социальный работник MSW
undefined Работа в 13 милях от Лидса
+ Требуется один год опыта работы социальным работником в системе здравоохранения и/или хосписе; предпочтительнее от трех до пяти лет. Социальный работник (MSW) — это член междисциплинарной команды, основной функцией которого является оказание психосоциальной поддержки пациенту/семье на основе оценки, которая определяет потребности, цели, вмешательства и услуги, указанные в соответствии с установленный план ухода и использовать профессиональную подготовку и личное суждение в мониторинге процесса психосоциальной оценки. Хоспис Gentiva является членом семьи Gentiva — лидера отрасли в сфере хосписной, паллиативной и индивидуальной помощи на дому.0312
Медицинский социальный работник, Медицина на дому Суточные
undefined Работа в 13 милях от Лидса
Медицинский социальный работник оценивает и разрабатывает план ухода, персонализированный с учетом эмоциональных и социальных потребностей пациента. Медицинский социальный работник обеспечивает руководство и надзор за помощником социального работника по мере необходимости и когда он участвует в плане ухода за пациентом. Медицинский социальный работник работает в соответствии с политикой и процедурами компании Kindred, применимыми стандартами здравоохранения, государственными законами и постановлениями. **Обязанности** **Медицинский социальный работник** участвует в междисциплинарной помощи, оказываемой пациентам на дому. 37–55 000 долларов США в год (оценка 19).d назад
Социальный работник MSW
undefined Работа в 13 милях от Лидса
Социальный работник (MSW) — это член междисциплинарной команды, основной функцией которого является оказание психосоциальной поддержки пациенту/семейной группе на основе оценки, которая определяет потребности, цели, вмешательства и услуги, указанные в соответствии с установленным планом ухода, и использовать профессиональную подготовку и личное суждение при мониторинге процесса психосоциальной оценки. присоединиться к нашей команде в Бирмингеме! Опыт работы социальным работником в системе здравоохранения и/или хосписе от года обязателен; предпочтение от трех до пяти лет$42k-50k ежегодно, оценка 18 дней назад
