Светодиоды полярность. Светодиоды: как определить полярность и правильно подключить

Как определить полярность светодиода. Как правильно подключить светодиод. Что будет при неправильном подключении светодиода. Как защитить светодиод от переполюсовки. Как выбрать резистор для светодиода.

Что такое полярность светодиода и почему она важна

Светодиоды — это полупроводниковые устройства, которые пропускают электрический ток только в одном направлении. Полярность светодиода определяет, в каком направлении он будет проводить ток и излучать свет. Правильное подключение с учетом полярности критически важно для работы светодиода.

Как же определить полярность светодиода? Есть несколько простых способов:

• Длина выводов: более длинный вывод обычно является анодом (положительным), а короткий — катодом (отрицательным).
• Плоский срез на корпусе: со стороны катода часто есть плоский срез.
• Внутренняя структура: анод имеет меньший электрод, а катод — больший.
• Маркировка: «+» обозначает анод, «-» — катод.

Почему так важно соблюдать полярность? При неправильном подключении светодиод просто не будет светиться. В худшем случае, при подаче высокого обратного напряжения, он может выйти из строя.

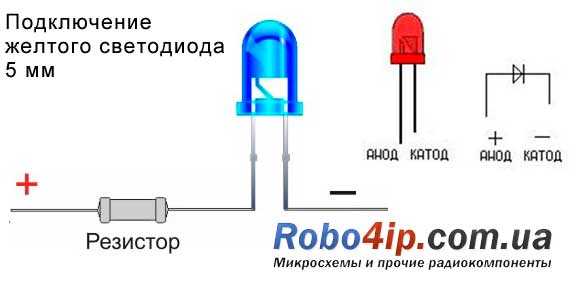

Как правильно подключить светодиод в электрическую цепь

Для корректной работы светодиода недостаточно просто соблюсти полярность. Необходимо также обеспечить правильное питание:

1. Определите рабочее напряжение и ток светодиода по документации.
2. Подберите подходящий источник питания.
3. Рассчитайте и установите токоограничивающий резистор.
4. Подключите анод светодиода к положительному выводу источника питания через резистор.
5. Катод подключите к отрицательному выводу источника.

Как рассчитать сопротивление резистора? Используйте формулу:

R = (V_{источника} — V_{светодиода}) / I_{светодиода}

Где V — напряжение, I — ток светодиода.

Возможные последствия неправильного подключения светодиода

Что произойдет, если перепутать полярность при подключении светодиода? Последствия могут быть разными:

• Светодиод просто не загорится, если обратное напряжение невелико.
• При высоком обратном напряжении может произойти пробой p-n перехода.
• В мощных светодиодах возможно повреждение контактных площадок.
• Светодиодные матрицы могут частично выйти из строя.

Большинство современных светодиодов имеют встроенную защиту от небольшого обратного напряжения. Однако лучше всегда соблюдать правильную полярность при подключении.

Методы защиты светодиодов от переполюсовки

Чтобы обезопасить светодиоды от случайной переполюсовки, можно использовать следующие методы:

1. Диодный мост: обеспечивает правильную полярность независимо от подключения.
2. Защитный диод: шунтирует светодиод при обратном напряжении.
3. Стабилитрон: ограничивает обратное напряжение безопасным уровнем.
4. Контроллер полярности: отключает питание при неправильном подключении.

Какой метод выбрать? Это зависит от конкретного применения, стоимости и требуемого уровня защиты. Для большинства любительских проектов достаточно простого защитного диода.

Особенности подключения многоцветных и RGB светодиодов

Многоцветные и RGB светодиоды имеют несколько p-n переходов в одном корпусе. Их подключение имеет свои нюансы:

• Двухцветные светодиоды имеют 3 вывода: общий анод или катод и два других для разных цветов.
• RGB светодиоды обычно имеют 4 вывода: общий и по одному на каждый цвет.
• Для управления яркостью и цветом используется ШИМ.
• Каждый цвет может требовать своего токоограничивающего резистора.

При работе с такими светодиодами внимательно изучите их документацию. Неправильное подключение может вывести из строя отдельные цветовые каналы.

Выбор источника питания для светодиодов

Правильный выбор источника питания критически важен для эффективной и долговечной работы светодиодов. На что обратить внимание?

• Напряжение: должно соответствовать суммарному падению напряжения на светодиодах.
• Ток: не менее суммарного тока всех светодиодов с запасом 20-30%.
• Стабильность: пульсации тока могут вызывать мерцание.
• Защита: от короткого замыкания, перегрузки, перегрева.

Для маломощных светодиодов подойдут простые линейные стабилизаторы. Для мощных светодиодов и лент лучше использовать импульсные источники питания.

Тестирование и диагностика светодиодов

Как проверить работоспособность светодиода и определить его характеристики? Вот несколько методов:

1. Визуальный осмотр: проверьте целостность корпуса и выводов.
2. Прозвонка мультиметром: в режиме «диод» должен показывать напряжение 1.5-3В.
3. Подключение через резистор: при правильной полярности должен светиться.
4. Измерение ВАХ: позволяет определить рабочее напряжение и ток.

Для более точной диагностики используют специальные тестеры светодиодов. Они позволяют измерить яркость, цветовую температуру и другие параметры.

Правильное понимание полярности и характеристик светодиодов — ключ к их успешному применению в различных проектах. Соблюдая простые правила подключения, вы обеспечите надежную и долговечную работу светодиодных устройств.
