Светодиоды виды. Виды светодиодов: основные типы, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают виды светодиодов. Чем отличаются DIP, SMD, COB и другие типы светодиодов. Как выбрать светодиод для разных задач. Основные характеристики и области применения светодиодов.

Содержание

Что такое светодиод и как он работает

Светодиод (светоизлучающий диод, LED) — это полупроводниковый прибор, излучающий свет при прохождении через него электрического тока. Основными компонентами светодиода являются:

Полупроводниковый кристалл
Отражающая поверхность (подложка)
Контакты (анод и катод)
Корпус (линза)

Принцип работы светодиода основан на явлении электролюминесценции. При подаче напряжения электроны переходят с одного энергетического уровня на другой, испуская при этом фотоны — частицы света. Цвет излучения зависит от материала полупроводника и ширины запрещенной зоны.

Основные виды и типы светодиодов

Существует несколько основных типов светодиодов, различающихся конструкцией и характеристиками:

1. DIP-светодиоды

DIP (Dual In-line Package) — классические светодиоды в пластиковом корпусе с двумя выводами. Особенности:

Простая конструкция
Низкая стоимость
Широкий угол свечения (до 120°)
Небольшая мощность (до 0,1 Вт)

Применяются в качестве индикаторов в электронных устройствах, подсветке приборных панелей.

2. SMD-светодиоды

SMD (Surface Mounted Device) — светодиоды для поверхностного монтажа. Характеристики:

Компактные размеры
Высокая яркость
Хороший теплоотвод
Мощность до 0,5 Вт

Широко используются в светодиодных лентах, модулях, лампах и светильниках.

3. COB-светодиоды

COB (Chip-on-Board) — светодиоды, в которых множество кристаллов размещены на одной подложке. Отличительные черты:

Высокая яркость и световой поток
Равномерное свечение
Компактность
Мощность до нескольких десятков ватт

Применяются в прожекторах, уличных и промышленных светильниках.

Другие виды светодиодов

Помимо основных типов, существуют и другие разновидности светодиодов:

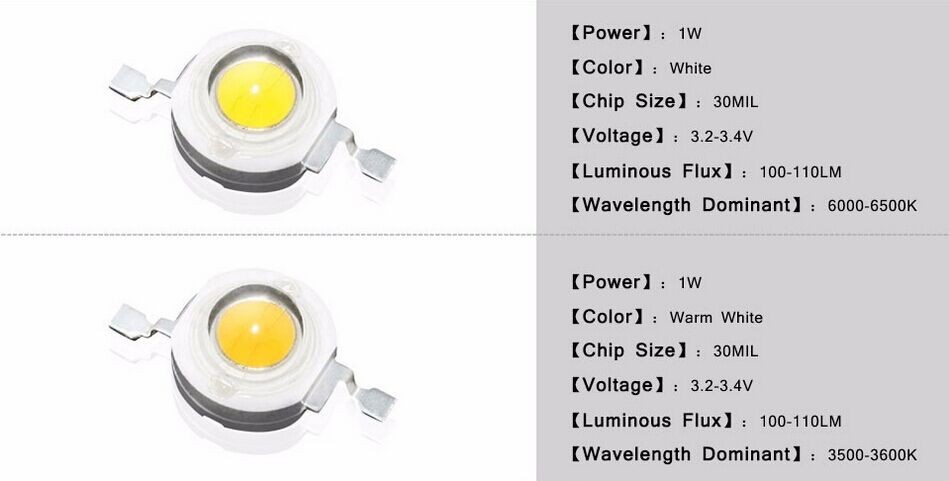

Мощные светодиоды

Светодиоды с мощностью от 1 Вт и выше. Требуют эффективного теплоотвода. Используются в автомобильных фарах, прожекторах.

RGB-светодиоды

Содержат кристаллы красного, зеленого и синего цветов, позволяя получать различные оттенки. Применяются для создания световых эффектов и декоративного освещения.

Светодиоды Chip Scale Package (CSP)

Миниатюрные светодиоды без корпуса. Отличаются высокой плотностью светового потока. Используются в компактных устройствах и дисплеях.

Основные характеристики светодиодов

При выборе светодиодов следует учитывать их ключевые параметры:

1. Цветовая температура

Характеризует оттенок белого света. Измеряется в Кельвинах (К). Основные диапазоны:

2700-3200K — теплый белый

4000-4500K — нейтральный белый
6000-6500K — холодный белый

2. Световой поток

Количество света, излучаемого светодиодом. Измеряется в люменах (лм). Чем выше значение, тем ярче светодиод.

3. Угол свечения

Определяет ширину светового пучка. Может варьироваться от 15° до 360°. Узкий угол дает направленный свет, широкий — рассеянный.

4. Индекс цветопередачи (CRI)

Показывает, насколько естественно выглядят цвета в свете светодиода. Максимальное значение — 100. Для комфортного освещения рекомендуется CRI не менее 80.

Применение светодиодов в различных сферах

Благодаря своим преимуществам светодиоды нашли широкое применение:

Освещение

Бытовое: лампы, светильники
Офисное: панели, встраиваемые светильники
Уличное: фонари, прожекторы
Промышленное: цеховые светильники

Индикация

Приборные панели
Световая сигнализация

Информационные табло

Автомобильная промышленность

Фары и задние фонари
Дневные ходовые огни
Подсветка салона

Электроника

Дисплеи и экраны
Подсветка клавиатур
Декоративная подсветка корпусов

Преимущества и недостатки светодиодов

Светодиоды обладают рядом достоинств по сравнению с традиционными источниками света:

Преимущества:

Высокая энергоэффективность
Длительный срок службы (до 100 000 часов)
Экологичность (отсутствие ртути и других вредных веществ)
Механическая прочность
Мгновенное включение
Возможность управления яркостью и цветом

Недостатки:

Высокая начальная стоимость
Чувствительность к перегреву
Необходимость стабилизации питания
Возможное мерцание при диммировании

Как выбрать подходящий светодиод

При выборе светодиода следует учитывать несколько факторов:

Назначение: для какой задачи нужен светодиод (освещение, индикация, декор)

Мощность: зависит от требуемой яркости
Цветовая температура: влияет на комфортность освещения
Угол свечения: определяет область распространения света
Индекс цветопередачи: важен для качественного освещения
Тип корпуса: выбирается исходя из способа монтажа
Стоимость: учитывайте не только цену, но и энергоэффективность

Правильно подобранные светодиоды позволят создать эффективное и комфортное освещение для любых задач.

Какие бывают светодиоды: обзор основных типов и характеристик

Світлодіодні освітлювальні прилади набирають популярність з кожним роком і вже майже повністю витіснили з ринку лампи розжарювання, галогенні і люмінесцентні лампи. Попит, як відомо, народжує пропозицію: виробники невпинно працюють над розширенням можливостей світлодіодів і LED-технологій, прагнучи обігнати конкурентів і представити споживачеві унікальний, небачений раніше продукт. Однак, для того, щоб оцінити їх старання гідно, обивателю варто трохи заглибитися в цю тему: дізнатися, які бувають світлодіоди і розібратися в їх базових характеристиках. Ми рекомендуємо кожному не нехтувати цими знаннями, адже грамотно підібрана і організована ілюмінація здатна вивести освітлення і світловий декор на абсолютно новий рівень. Крім того, світлодіоди використовуються для індикації в електроприладах, автомобільних фарах і т. д.

Спеціально для вас в цій статьем ми зібрали інформацію про основні типи світлодіодів, які використовуються в продуктах LED-освітлення та індикації та їх застосування на практиці. Після прочитання, ви зможете не тільки вибрати потрібну лампочку або люстру, але і навіть зібрати світлодіодний світильник своїми руками.

Застосування світлодіодів

Будь світлодіод — це напівпровідниковий діод, «упакований» в оптичну оболонку (лінзу), який випромінює світло при контакті з електрострумом. В залежності від типу напівпровідника і лінзи світлові діоди, що випромінюють світло різної потужності, спрямованості і в широкому колірному спектрі.

В залежності від загальних характеристик і способу застосування найбільш широка класифікація світлодіодів включає два види:

індикаторні;
освітлювальні.

Перші використовуються, переважно, для світлової індикації роботи технічного обладнання, підсвічування приладової панелі, дисплеїв, рекламних вивісок, виробництва новорічних гірлянд, світлових табло. Цей тип світлодіодів характеризується відносно невеликими потужністю і яскравістю.

Другі володіють високою інтенсивністю світлового випромінювання і, відповідно назві, використовуються для виробництва освітлювальних приладів, інструментів внутрішнє освітлення, автомобільних фар, ліхтарів і світильників і т. п.

Крім іншого, варто сказати, що випромінювання світлодіодів не обмежується видимою областю спектра. Так, існують ультрафіолетові світлодіоди, які отримали широке поширення в самих різних пристроях: від ультрафіолетових принтерів до медичного та криміналістичного обладнання.

Крім того, світлові діоди використовуються в сільському господарстві в якості штучного світла для ефективного цілорічного вирощування рослин.

Розбираємося у маркуванні світлодіодів

Асортимент LED-кристалів включає певні види світлодіодів, позначені відповідним маркуванням:

DIP;
Super Flux «Piranha»;
SMD;
COB;
Filament LED.

Давайте розглянемо докладніше кожен.

1. DIP

Поширена назва — індикаторні світлові діоди для вивідного монтажу. Являють собою світловипромінюючі кристали «упаковані» в опуклий корпус-лінзу. Володіють малою силою світіння і використовуються в якості індикаторів. Для освітлення малоефективні. Вважаються застарілими.

2. SMD

Яскраві світлодіоди, які є протилежністю DIP. Саме такі елементи використовують для виробництва більшості видів світлодіодної продукції для освітлення і підсвічування. Наприклад, світлодіодних стрічок.

Вони не просто представлені в широкому колірному спектрі, але можуть поєднувати в собі декілька відтінків. За цією ознакою поділяють:

Монохромні SMD-кристали з одним кольором світіння;
Багатоколірні (RGB) моделі. Оснащені трьома три кристалами (R – червоний, G – зелений, B – синій), для багатоколірного освітлення. Продукція з такими діодами може регулюватися за допомогою пульта управління.

3. Super Flux «Piranha» або «Піранья».

Являють собою яскраві діоди в прямокутному корпусі з чотирма висновками для надійного кріплення на платі. Незвичайний корпус забезпечує поліпшені розсіюючі властивості. Підходить для рекламної та автомобільної підсвічування.

4. COB

Дана маркування світлодіода расшифровуется як Chip On Board або чіп на платі.

Являє собою ряд кристалів SMD, розміщених на широкій платі і покритих люмінофором. Особливість даного типу — широкий кут розсіювання світлового потоку — не менше 180 градусів. Використовується, в основному, для загального стельового освітлення.

5. Straw Hat.

Незвичайний декоративний вигляд діода, в народі іменований як «світлодіодна лампа розжарювання». Замість нитки розжарювання, на електродах закріплені трубчасті плати зі світлодіодами, що нагадують ці самі нитки.

Характеристики світлодіодів

Сподіваємося, що змогли допомогти визначитися з тим, які види світлодіодів (типи світлодіодів) вам необхідні. Однак, це ще не все. Для того, щоб правильно вибрати світловий елемент, необхідно розібратися в його характеристиках. У їх число входить:

величина струму споживання;
напруга і колір;
потужність, що розсіюється.
кут світіння;
температура світіння;
розмір діода;
термін деградації.

Нижче ми розглянемо кожну характеристику світлодіодів докладніше.

1. Величина струму споживання світлодіода

Величина струму одного світлодіода, в переважній більшості випадків, дорівнює 20мА. Струм споживання світлодіодного приладу визначається кількістю світлодіодів в ньому. Для нормальної і довговічної роботи діода необхідно забезпечувати стабільність величини струму надходить. Для цього в конструкції приладів передбачаються стабілізатори і резистори.

2. Номінальна напруга і колір.

Повинно відповідати величині струму, інакше діод буде випромінювати слабке світіння або зовсім перегорить. Цікаво те, що напруга безпосередньо залежить від матеріалу, з якого виготовлений напівпровідник, а значить — його кольору. Таким чином, за розміром напруги можна визначити колірний спектр світлодіода, а за кольором — розмір напруги.

При виборі, спирайтеся на цю таблицю:

ІК — 1,1-1,6 V
Червоний — 1,5-2,6 V
Помаранчевий — 1,7-2,8 V
Жовтий — 1,7-2,5 V
Зелений — 1,7-4,0 V
Блакитний — 3,2 — 4,5 V
Білий — 2,7 — 4,3 V

Такими показниками керується будь-яка марка світлодіодів на ринку.

3. Потужність, що розсіюється.

Важная характеристика, по которой можно определить, например, какой блок питания нужно выбрать для определенного количества элементов. Измеряется в мВт. Для того, чтобы рассчитать нужную мощность диодной лампочки для замены лампы накаливания, нужно разделить величину мощности лампы накаливания на 8.

4. Угол свечения.

Зависит от вида леддиода: у осветительных светодиодов угол свечения больше, у индикаторных — меньше. Чем меньше угол, тем более направленный свет излучает прибор.

5. Температура свечения.

Характеристика, в которой должен разбираться каждый. Например, для выбора лампочки.

Теплі відтінки — 2700-3000К,
Нейтральні відтінки — 3500-4000К,
Холодні відтінки (лампи денного світла) — 5700-7000К.

Ці цифри, як правило, прямо вказані на упаковці освітлювального приладу.

6. Розмір діода.

Тут все і так зрозуміло. Для кожного пристрою розміри світлодіода підбираються індивідуально.

7. Термін деградації.

«Життєвий» період світлодіодів, який може не відповідати заявленому в силу нестабільної роботи неправильної експлуатації.

Какие есть светодиоды и где они применяются?

Привыкли думать, что светодиоды бывают только одного вида — такие небольшие прозрачные цилиндры, с двумя коротенькими электродами внутри и двумя длинными ножками снаружи. Это выводные светодиоды, или же как их еще называют — светодиоды в DIP корпусе. Но это не все светодиоды, которые собственно существуют!

На данный момент рынок светодиодного освещения стабильно развивается и помимо уже существующих типов светодиодов, постоянно появляются новые. Какие же виды светодиодов существуют?

Самые распространенные и известные — светодиоды в DIP корпусе. Это диоды в пластиковом корпусе. Такие светодиоды могут иметь разный размер и различаться формой корпуса. Также диоды могут иметь прозрачный или матовый корпус, также корпус может окрашенным. Можно приобрести RGB светодиоды. У таких светодиодов четыре контакта, один основной, а три остальных подводятся к каждому из трех кристаллов светодиода.

SMD-светодиоды отличаются своим миниатюрным размером и технологией монтажа. Довольно часто такие светодиоды монтируют на гибкие светодиодные ленты, которые очень часто применяются для интерьерного освещения. Также выпускают специальные светодиодные полосы по метру длинной. Их собирают на жесткой алюминиевой полосе, которая обеспечивает прочность конструкции, а также хороший теплоотвод. Среди SMD-светодиодов также часто встречаются RGB-диоды которые отлично подходят для интерьерного дизайна.

Довольно часто можно встретить светодиодные матрицы. Это специальная сборка, состоящая из нескольких десятков SMD или реже DIP светодиодов. Матрицы используются для интерьерного или экстерьерного освещения. А в последнее время появилась новинка — светодиодная матрица, в корпусе которой уже установлен преобразователь напряжения. Такую матрицу можно напрямую подключать в бытовую сеть 220 вольт!

Широко применяются сверхъяркие светодиоды. В составе таких диодов может находится несколько кристаллов, свет которых пропускается через специальную фокусирующую призму. Такие диоды монтируют на специальной подложке типа «звезда», которая в то же время отводит излишнее тепло.
Также распространены люминофорные диоды. Они имеют похожее устройство, но на внутреннюю поверхность линзы диода наносят специальный состав — люминофор, который увеличивает уровень светимости диодного кристалла.
Последние разработки производителей светодиодных светильников — сверхмощные светодиоды с кристаллом большого размера. Такие диоды не отличаются большой экономичностью, но интенсивность света такого диода как у хорошего прожектора.

Ну вот теперь вы знаете какие есть светодиоды. Каждый из данных типов светодиодов имеет свою определенную область применения, но всех их объединяет несколько общих черт — экономичность в соотношении уровня яркости к общему потреблению электроэнергии, а также малый размер по сравнению с лампами накалывания, имеющими аналогичный уровень яркости. Выбирайте светодиоды взависимости от задач, какие вам нужно решить.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Что такое светодиод? Типы светодиодов, применение, работа, символ, схема и конструкция [Полная информация]

Типы освещения для дома.

Включите JavaScript

Типы светильников для дома.

Что такое светодиод?

Что такое светодиод? (Светоизлучающий диод) — Типы светодиодов, применение, работа, символ, схема и конструкция [Полная информация]: — Светоизлучающий диод (СИД) — это в основном полупроводниковое устройство, которое пропускает свет, когда в него подается электрический ток. . Свет проявляется, когда частицы, принимающие ток (известные как электроны и дырки), смешиваются с полупроводниковым материалом. Поскольку свет создается между твердым полупроводниковым материалом, светодиоды известны как твердотельные устройства.

Термин твердотельное освещение, которое также состоит из органических светодиодов (OLED), отличает эту технологию освещения от других источников, в которых используются нагретые нити накала (лампы накаливания и вольфрамовые галогенные лампы) или газоразрядные (люминесцентные лампы).

Различные цвета светодиодов

Внутри полупроводникового вещества светодиода электроны и дырки переносятся внутри энергетических зон. Разделение полос представляет собой энергию фотонов (световых частиц), которые излучаются светодиодом. Энергия фотона описывает длину волны излучаемого света, которая есть не что иное, как его цвет. Различные полупроводниковые материалы с разной шириной запрещенной зоны излучают свет разного цвета.

Светодиоды состоят из композитных полупроводниковых материалов, состоящих из компонентов, которые идентифицируются как материалы III-V. Примерами материалов III-V, обычно используемых для изготовления светодиодов, являются арсенид галлия (GaAs) и фосфид галлия (GaP). До середины 90-х у светодиодов было ограниченное разнообразие цветов, а синие и белые светодиоды не существовали в определенных отраслях. Разработка светодиодов на основе системы материалов нитрида галлия (GaN) завершилась разнообразием цветов. Это увеличило применение светодиодов разных цветов в разных отраслях.

Символ светодиода

Различные типы светодиодов

Наиболее распространены светодиоды диаметром 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т.д. которые можно просто установить на такие поверхности, как печатные платы и платы общего назначения. Светодиоды SMD обычно идентифицируются по их физическим размерам. Для стандартного наиболее предпочтительными светодиодами SMD являются 3528 и 5050.
3. Двухцветные светодиоды: ( Типы светодиодов ) Двухцветные светодиоды
Следующий тип светодиодов — это двухцветные светодиоды. Как следует из названия, они могут передавать два цвета. Двухцветные светодиоды имеют три вывода, в которых два анода и один общий катод. В зависимости от порядка отведений будет формироваться цвет.
4. Светодиод RGB: (Типы светодиодов) Светодиод RGB
Светодиоды RGB — самые любимые и стильные светодиоды среди любителей. Даже сборки компьютеров очень популярны для использования светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и т. д. Светодиод RGB включает в себя три светодиода на одном чипе, и с помощью метода, называемого ШИМ (широтно-импульсная модуляция), мы можем управлять выходом светодиода RGB. для получения широкой цветовой гаммы.
5. Светодиоды высокой мощности: ( Типы светодиодов ) Светодиод высокой мощности
Светодиоды с номинальной мощностью более или 1 Вт называются светодиодами высокой мощности. Это связано с тем, что рассеиваемая мощность обычных светодиодов составляет несколько милливатт. Мощные светодиоды очень излучают и часто используются в фонариках, автомобильных фарах, прожекторах и т. д. Поскольку рассеиваемая мощность мощных светодиодов велика, требуется приличное охлаждение и метод радиаторов. Кроме того, входная мощность, необходимая для этих светодиодов, обычно очень высока.0003
Применение светодиодов
Существует множество применений светодиодов, некоторые из них описаны ниже.
Светодиод используется в качестве лампы в домах и на производстве.
Светодиоды используются в транспортных средствах, таких как автомобили, мотоциклы и т. д.
Светодиодные табло в настоящее время являются стандартными и используются снаружи, например, в виде указателей жилых помещений, рекламных щитов, дорожных знаков и т. д. сигналов, использование большего количества светодиодов будет выгодно с точки зрения меньшей рассеиваемой мощности.
Светодиоды используются на светофорах
Источник изображения:- davidhaillant, Circuitbread
Типы светодиодов и светодиодов » Electronics Notes
Использование светоизлучающих диодов, светодиодов огромно, и их использование растет по мере развития технологий и появления новых типов светодиодов.
Учебное пособие по светоизлучающим диодам Включает:
Светодиод Как работает светодиод Как делают светодиод Технические характеристики светодиодов срок службы светодиода светодиодные пакеты Светодиоды высокой мощности/яркости Технология светодиодного освещения Органические светодиоды, OLED
Другие диоды: Типы диодов
Светоизлучающие диоды, светодиоды очень широко используются в современном электронном оборудовании, и они являются одной из основных используемых сегодня технологий отображения.
Светоизлучающие диоды, светодиоды используются для многих работ. Они не только используются в качестве панельных индикаторов во всем, от телевизоров, радиоприемников и других видов бытового электронного и промышленного оборудования, но и заменяют более традиционные технологии для освещения. Для удовлетворения всех этих потребностей существует множество различных типов светодиодов.
Поскольку органические светодиодные технологии также разрабатываются и внедряются, светодиодная технология оказывает еще большее влияние на современные технологии.
История светодиодов
История открытия светодиода увлекательна и немного печальна. От первых наблюдений до окончательного коммерческого успеха прошло много лет.
Заметка об истории светоизлучающих диодов:
Первые сообщения о диодах, излучающих свет, по-видимому, были сделаны английским радиоинженером по имени Х. Дж. Раунд в 1919 г.07. С тех пор было предпринято много попыток представить миру светодиоды, но судьба, казалось, мешала этому до тех пор, пока смежные технологии не стали намного более зрелыми.
Подробнее о Светодиод, история светодиодов.
Светодиод, символ LED
Символ цепи для светодиода относительно прост. Символ светодиода содержит символ диода с двумя стрелками, указывающими наружу, что означает, что свет исходит от диода.
Светодиод, символ цепи светодиода
Иногда символ светодиода отображается только в виде контура и без заливки. Форма контура также приемлема,
Альтернативный светодиод, обозначение цепи светодиода
Также могут встречаться другие варианты обозначения светодиодов. Иногда символ светодиода может быть заключен в круги. Этот символ не так широко используется в наши дни, но его все еще можно увидеть на многих трассах.
Типы светодиодов
С момента появления первых светодиодов технология породила огромное количество различных типов светодиодов, каждый из которых имеет свои собственные свойства и области применения.
Традиционные неорганические светодиоды: Этот тип светодиодов представляет собой традиционную форму диода, доступную с 1960-х годов. Изготавливается из неорганических материалов. Некоторые из наиболее широко используемых составных полупроводников, такие как арсенид алюминия-галлия, фосфид арсенида галлия и многие другие — цвет света часто зависит от используемых материалов.
Типичным примером этих светодиодов являются маленькие светодиодные лампы, которые используются в качестве индикаторов панели, хотя существует очень много форматов светодиодов этого типа. Однако даже в категории неорганических светодиодов существует множество различных стилей светодиодов, которые можно увидеть и использовать:
Одноцветный 5 мм и т. д. — очень традиционная светодиодная упаковка
Светодиоды для поверхностного монтажа
Двухцветные и многоцветные светодиоды — типы светодиодов содержат несколько отдельных светодиодов, которые включаются при разном напряжении и т. д.
Мигающие светодиоды — с малым временем интегрированы в комплект
Буквенно-цифровые светодиодные дисплеи
. . . . . более . . . .
Все эти различные типы неорганических светодиодов используются в очень больших количествах.
Светодиоды высокой яркости: Светодиоды высокой яркости, HBLED, представляют собой тип неорганических светодиодов, которые начинают использоваться для освещения. Этот тип светодиода по сути такой же, как и основной неорганический светодиод, но имеет гораздо большую светоотдачу. Чтобы генерировать более высокую светоотдачу, этот тип светодиодов должен выдерживать гораздо более высокие уровни тока и рассеиваемой мощности. Часто эти светодиоды монтируются таким образом, что их можно установить на радиатор для отвода нежелательного тепла.
Ввиду большей эффективности этот тип светодиодов используется в качестве замены многих более традиционных форм освещения. Бытовое освещение наряду с автомобильными лампами сейчас широко используется. Они имеют преимущества с точки зрения эффективности и факторов окружающей среды по сравнению с лампами накаливания и компактными люминесцентными лампами, компактными люминесцентными лампами. HBLED имеют более высокий уровень эффективности, а также имеют более длительный срок службы, особенно при многократном включении и выключении. Однако у них есть конечная жизнь, фактор, который иногда упускается из виду.
Органические светодиоды: Органические светодиоды являются развитием основной идеи светоизлучающих диодов. Как следует из названия, в этом типе светодиодов используются органические материалы.
В традиционных типах светоизлучающих диодов используются традиционные неорганические полупроводники с различными уровнями примесей, и они излучают свет от определенного PN-перехода — часто это точка света. Светодиодный дисплей органического типа основан на органических материалах, которые изготавливаются в виде листов и обеспечивают рассеянную область света. Обычно очень тонкая пленка органического материала печатается на подложке из стекла. Затем используется полупроводниковая схема для переноса электрических зарядов на отпечатанные пиксели, заставляющие их светиться.
Поскольку светодиодные технологии постоянно совершенствуются, уровни эффективности всех различных типов светодиодов неизбежно будут повышаться, а их использование будет увеличиваться.
Цвета светодиодов
Традиционные неорганические светодиоды доступны в различных цветах. Первые произведенные светодиоды были красного цвета, но с тех пор появилось много других цветов. Теперь они доступны в следующих цветах:
Из доступных цветов синие и белые светодиоды дороже светодиодов других цветов из-за более высокой стоимости производства.
В дополнение к светодиодам, излучающим видимый свет, производятся другие, излучающие инфракрасный свет. Эти часто используются для таких приложений, как пульты дистанционного управления телевизором, где не виден видимый свет.
Цвет светоизлучающего диода определяется полупроводниковым материалом, из которого изготовлен диод. Хотя пластиковый корпус диода может показаться окрашенным, это не то, что придает диоду его цвет.
Многоцветные светодиоды
Иногда может быть очень полезно иметь лампу, которая имеет более одного цвета, указывающего другим цветом на другое состояние. Это можно сделать с помощью светодиодов. Есть два вида:
Двухцветные светодиоды Двухцветный светодиод состоит из двух светодиодов, включенных параллельно друг другу в одном корпусе, но они подключены с помощью одного внешнего соединения корпуса, идущего к катоду одного диода, и анод другого. Другой вывод снова подключается к аноду первого диода и катоду второго. Таким образом, когда напряжение подается в одну сторону, загорается один светодиод, а когда в другую — загорается другой.
Трехцветные светодиоды Этот тип светодиодов имеет три вывода, что позволяет светить любой комбинации светодиодов, т. е. первому светодиоду, второму или обоим. В самой популярной форме трехцветного светодиода используются красный и зеленый диоды. Это означает, что когда горит один диод, то вырабатывается либо красный, либо зеленый. Если оба цвета светлые, то цвета объединяются, образуя желтый.
Хотя светодиоды будут по-прежнему очень широко использоваться в качестве небольших индикаторных ламп, количество применений, которые они могут найти, увеличивается по мере совершенствования технологии. Теперь доступны новые диоды очень высокой яркости. Они даже используются как форма освещения, применение, которое они ранее не могли выполнить из-за их низкой светоотдачи. Вводятся новые цвета. Белые и синие светодиоды, производство которых раньше было очень сложным, теперь доступны. Ввиду постоянного развития технологий и удобства использования эти устройства останутся в каталогах электроники на долгие годы вперед.
