Таблица диапазонов частот: Диапазоны частот гражданской радиосвязи / Продажа раций и радиооборудования, РеалРадио в Челябинске и Магнитогорске

Содержание

Таблица частот Си-Би диапазона 27 МГц

Таблица частот Си-Би диапазона 27 МГц

Таблица соответствия, принятых в России, частот и каналов радиостанций 27 МГц

№ канала

Буквенное обозначение сетки

A

B

C

D

E

F

G

H

I

J

1

26,065

26,515

26,965

27,415

27,865

28,315

28,765

29,215

25,165

25,615

2

26,075

26,525

26,975

27,425

27,875

28,325

28,775

29,225

25,175

25,625

3

26,085

26,535

26,985

27,435

27,885

28,335

28,785

29,235

25,185

25,635

4

26,105

26,555

27,005

27,455

27,905

28,355

28,805

29,255

25,205

25,655

5

26,115

26,565

27,015

27,465

27,915

28,365

28,815

29,265

25,215

25,665

6

26,125

26,575

27,025

27,475

27,925

28,375

28,825

29,275

25,225

25,675

7

26,135

26,585

27,035

27,485

27,935

28,385

28,835

29,285

25,235

25,685

8

26,155

26,605

27,055

27,505

27,955

28,405

28,855

29,305

25,255

25,705

9

26,165

26,615

27,065

27,515

27,965

28,415

28,865

29,315

25,265

25,715

10

26,175

26,625

27,075

27,525

27,975

28,425

28,875

29,325

25,275

25,725

11

26,185

26,635

27,085

27,535

27,985

28,435

28,885

29,335

25,285

25,735

12

26,205

26,655

27,105

27,555

28,005

28,455

28,905

29,355

25,305

25,755

13

26,215

26,665

27,115

27,565

28,015

28,465

28,915

29,365

25,315

25,765

14

26,225

26,675

27,125

27,575

28,025

28,475

28,925

29,375

25,325

25,775

15

26,235

26,685

27,135

27,585

28,035

28,485

28,935

29,385

25,335

25,785

16

26,255

26,705

27,155

27,605

28,055

28,505

28,955

29,405

25,355

25,805

17

26,265

26,715

27,165

27,615

28,065

28,515

28,965

29,415

25,365

25,815

18

26,275

26,725

27,175

27,625

28,075

28,525

28,975

29,425

25,375

25,825

19

26,285

26,735

27,185

27,635

28,085

28,535

28,985

29,435

25,385

25,835

20

26,305

26,755

27,205

27,655

28,105

28,555

29,005

29,455

25,405

25,855

21

26,315

26,765

27,215

27,665

28,115

28,565

29,015

29,465

25,415

25,865

22

26,325

26,775

27,225

27,675

28,125

28,575

29,025

29,475

25,425

25,875

23

26,355

26,805

27,255

27,705

28,155

28,605

29,055

29,505

25,455

25,905

24

26,335

26,785

27,235

27,685

28,135

28,585

29,035

29,485

25,435

25,885

25

26,345

26,795

27,245

27,695

28,145

28,595

29,045

29,495

25,445

25,895

26

26,365

26,815

27,265

27,715

28,165

28,615

29,065

29,515

25,465

25,915

27

26,375

26,825

27,275

27,725

28,175

28,625

29,075

29,525

25,475

25,925

28

26,385

26,835

27,285

27,735

28,185

28,635

29,085

29,535

25,485

25,935

29

26,395

26,845

27,295

27,745

28,195

28,645

29,095

29,545

25,495

25,945

30

26,405

26,855

27,305

27,755

28,205

28,655

29,105

29,555

25,505

25,955

31

26,415

26,865

27,315

27,765

28,215

28,665

29,115

29,565

25,515

25,965

32

26,425

26,875

27,325

27,775

28,225

28,675

29,125

29,575

25,525

25,975

33

26,435

26,885

27,335

27,785

28,235

28,685

29,135

29,585

25,535

25,985

34

26,445

26,895

27,345

27,795

28,245

28,695

29,145

29,595

25,545

25,995

35

26,455

26,905

27,355

27,805

28,255

28,705

29,155

29,605

25,555

26,005

36

26,465

26,915

27,365

27,815

28,265

28,715

29,165

29,615

25,565

26,015

37

26,475

26,925

27,375

27,825

28,275

28,725

29,175

29,625

25,575

26,025

38

26,485

26,935

27,385

27,835

28,285

28,735

29,185

29,635

25,585

26,035

39

26,495

26,945

27,395

27,845

28,295

28,745

29,195

29,645

25,595

26,045

40

26,505

26,955

27,405

27,855

28,305

28,755

29,205

29,655

25,605

26,055

41

26,095

26,545

26,995

27,445

27,895

28,345

28,795

29,245

25,195

25,645

42

26,145

26,595

27,045

27,495

27,945

28,395

28,845

29,295

25,245

25,695

43

26,195

26,645

27,095

27,545

27,995

28,445

28,895

29,345

25,295

25,745

44

26,245

26,695

27,145

27,595

28,045

28,495

28,945

29,395

25,345

25,795

45

26,295

26,745

27,195

27,645

28,095

28,545

28,995

29,445

25,395

25,845

 Примечание:

— В таблице указана сетка частот принятая в России.

— Канал С9 — канал бедствия. Частота 27,065 МГц. Используется частотная модуляция (FM).

— Канал С15 — канал общения дальнобойщиков. Частота 27,135 МГц. Используется амплитудная модуляция (АМ).

— Канал C19 — международный информационный канал. В России распространение не получил.

— У некоторых радиостанций сетки смещены. Например, у рации си би диапазона Alan (Midland) сетки смещены на одну влево (сетка B для Алана будет соответствовать сетке A в таблице), у радиостанций Dragon сетки смещены на две влево (сетка C у Dragon будет соответствовать сетке A в таблице).L).

Поделитесь статьей с друзьями:


Комментарии:

0


Ваш e-mail не будет опубликован. Обязательные поля помечены *

Комментарий:

Диапазон частот — это… Что такое Диапазон частот?

Диапазон частот — полоса излучаемых источником частот, которой зачастую присвоено условное наименование, одно из важнейших понятий радиотехники, а также физико-технических дисциплин в целом. Это понятие имеет общий характер, то есть можно говорить или о диапазоне частот какого-либо конкретного излучателя (природного или искусственного происхождения), или о диапазоне, выделенном какой-то радиослужбе, или, например, об обобщённой разбивке всей полосы радиочастот.

Примеры выделенных радиодиапазонов

  • Диапазон средних волн с амплитудной модуляцией (530—1610 кГц).
  • Различные диапазоны коротких волн (5,9—26,1 МГц).
  • Гражданский диапазон (26,965—27,405 МГц).
  • Частоты телевизионных каналов (48,5—862,0 МГц).
  • Диапазон ультракоротких волн c частотной модуляцией (87,5—108 МГц, кроме 76—90 МГц в Японии; в России также 65,9—74 МГц).
  • ISM диапазон.
  • Диапазоны военных частот. 42-48 МГц , (224-280 МГц военная авиация)
  • Диапазоны частот гражданской авиации (108-118 навигационные для ILS , VOR)(118—136,975 МГц).
  • Международный морской диапазон 156,050-162,025 МГц. Речной диапазон (Россия) 300-337 МГц .

Диапазоны радиочастот в гражданской радиосвязи

В России для гражданской радиосвязи с использованием радиоэлектронных устройств, не требующих регистрации в территориальных гос. органах по надзору в сфере связи, выделены три диапазона частот:

  • 27 МГц (гражданский диапазон), с разрешённой выходной мощностью передатчика до 10 Вт;
  • 433 МГц (LPD), выделено 69 каналов для носимых радиостанций с выходной мощностью передатчика не более 0,01 Вт;
  • 446 МГц (PMR), выделено 8 каналов для носимых радиостанций с выходной мощностью передатчика не более 0,5 Вт.

Данные диапазоны совершенно безнаказанно можно использовать в практических целях.

Диапазоны радиоволн

Диапазоны в акустике

  • Инфразвуковой — ниже 20 Гц.
  • Звуковой — от 20 Гц до 20 кГц (в него полностью укладывается диапазон слышимых человеческим ухом частот).
  • Ультразвуковой — от 20 кГц до 1 ГГц.
  • Гиперзвуковой — свыше 1 ГГц.

См. также

Ссылки

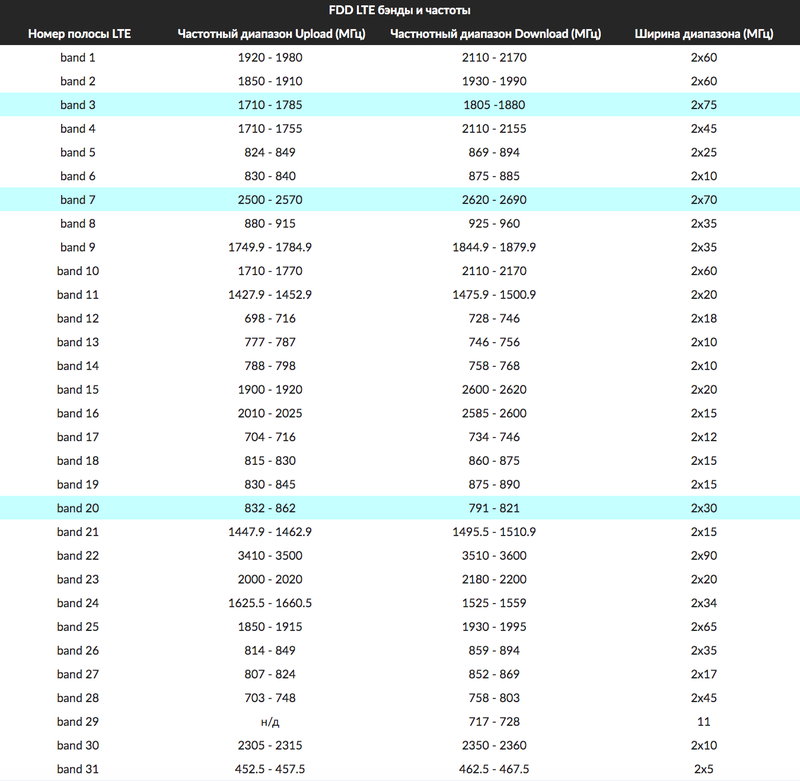

Таблица соответствия частот стандартам мобильной связи

При выборе устройства усиления сотовой связи (интернета) следует ориентироваться на диапазоны частот в соответствии с стандартами сети, которые необходимо усилить и работают с вашим оператором.

 Стандарт
 мобильной сети
 Диапазон частоты
МГц
 Рабочее название
стандарта сети
 Band
 2G 900     GSM-900/EGSM/GSM-E900 8
 2G 1800     GSM-1800/DCS-1800 3
3G 900 UMTS-900 8
3G 2100 UMTS-2100 1
4G/LTE 800 LTE800    20
4G/LTE 1800 LTE1800 7/38
4G/LTE 2600 LTE2600  20
Частоты, МГц  Поддерживаемое название стандарта сети
800 LTE-800
900 GSM-900, EGSM, GSM-E900, UMTS-900
1800 GSM-1800, DCS-1800, LTE-1800
2100 UMTS-2100
2600 LTE-2600

Используемые названия частот на репитерах производителями

 Названия производителей    Частота, МГц
 LTE/LTE800/4G  800
2G/GSM/GSM980  900
 DCS  1800
 3G/WCDMA  2100
 4G/LTE/LTE2600  2600

Диапазон частот приема и передачи GSM сигнала

     Частота, МГц         Приём,  частота, МГц    Передача,  частота, МГц
800 832-862 791-821
900 890-915
935-960
1800 1710-1785
1805-1880
 2100 1920-1980
2110-2180
 2600 2500-2570
2620-2690

Таблица ARFCN для систем GSM


Название стандарта связи Диапазон значений ARFCN, UARFCN или EARFCN* Частотный диапазон Возможные обозначения сети в сервисном меню или приложениях Символ на экране смартфона
GSM-900
2G
0 … 124
975 … 1023
900 МГц GSM900, EGSM900, GSM-E900,
Band 8
G, E, нет символа
GSM-1800
2G
512 … 885 1800 МГц GSM1800, DCS, DCS1800,
Band 3, Band 4
G, E, нет символа
UMTS-900
3G
DL 2937 … 3088 900 МГц UMTS900, (900P),
Band 8
G, H, H+
UL 2712 … 2863
UMTS-2100
3G
DL 10562 … 10838 2100 МГц UMTS2100, WCDMA2100
Band 1
G, H, H+
UL 9612 … 9888
LTE-800
4G
DL 6150 … 6449 800 МГц LTE 800, 800 MHz
Band 20
4G, LTE, L
UL 24150 … 24449
LTE-1800
4G
DL 1200 … 1949 1800 МГц LTE 1800
Band 3
4G, LTE, L
UL 19200 … 19949
LTE-2600 FDD
4G
DL 2750 … 3449 2600 МГц LTE 2600
Band 7
4G, LTE, L
UL 20750 … 21449
LTE-2600 TDD
4G**
37750–38249 2600 МГц Band 38 4G, LTE, L



1. Определение уровня сигнала и расположение сотовых вышек 2. Порядок установки усилителя сотовой связи (GSM усилитель/repeater)
3. Часто встречающиеся проблемы и способы их решения с GSM усилителями

Частоты CB, LPD, FRS, PMR, KDR, GMRS

частоты CB, LPD, FRS, PMR, KDR, GMRS

субканалы CTCSS,CDCSS

тоны DTMF

CB

CB (Citizen Band — гpажданский диапазон). Связь на этих частотах в России была pазpешена в 1988 г, и долгое время CB был единственным диапазоном для свободного пользования. Во всем мире этот диапазон выбран для гражданского применения не случайно. Радиоволны с частотой 27 МГц очень редко распространяются на большие расстояния за счет отражения от ионосферы. Однако, эти эффекты, так называемые «прохождения», появляются и на этих частотах, правда, преимущественно в летний период.

Благодаря большой длине волны (около 11 м) здесь еще выражены эффекты огибания препятствий, и дальность связи может быть больше по сравнению с более высокочастотными УКВ диапазонами, где она зачастую определяется прямой видимостью. За прошедшее время в этом диапазоне образовалась достаточно обширная сеть связи. В настоящее время, имея CB радиостанцию можно связаться с пожарной охраной, милицией, скорой помощью и так далее, напрямую или через специальные диспетчерские службы, которые окажут вам помощь, вызвав по телефону нужного абонента.

Таблица примерной усредненной дальности связи:
— Между портативными рациями — (от 1 до 5 км.)
— Между автомобильной и портативной рацией — (от 2 до 8 км.)
— Между автомобильными рациями — (от 15 до 25 км.)
— Между базовой и портативной рациями — (от 3 до 10 км.)
— Между базовой и автомобильной рациями — (от 15 до 35 км.)
— Между базовыми рациями — (от 30 до 80 км.)

При этом для портативных станций мощность передатчика около — 4 Вт, а для автомобильных и базовых станций — 4 или 10 Вт. Увеличение мощности автомобильных и базовых станций без увеличения высоты установки антенны, не приводит к существенному увеличению дальности связи. Это связано с так называемым расстоянием первого скачка, когда радиоволна претерпевает первое отражение от поверхности земли. Приемник, расположенный чуть дальше этого радиуса может вообще не принять сигнал передатчика, сколь бы он ни был силен. Его могут услышать, но иногда уже за несколько сотен или тысяч километров.

Соответствие каналов, сеток и частот (МГц)

КаналСетка 1Сетка 2Сетка 3Сетка 4Сетка 5Сетка 6Сетка 7Сетка 8Сетка 9Сетка 10Сетка 11
125,16525,61526,06526,51526,96527,41527,86528,31528,76529,21529,665
225,17525,62526,07525,52526,97527,42527,87528,32528,77529,22529,675
325,18525,63526,08526,53526,98527,43527,88528,33528,78529,23529,685
425,20525,65526,10526,55527,00527,45527,90528,35528,80529,25529,705
525,21525,66526,11526,56527,01527,46527,91528,36528,81529,26529,715
625,22525,67526,12526,57527,02527,47527,92528,37528,82529,27529,725
725,23525,68526,13526,58527,03527,48527,93528,38528,83529,28529,735
825,25525,70526,15526,60527,05527,50527,95528,40528,85529,30529,755
925,26525,71526,16526,61527,06527,51527,96528,41528,86529,31529,765
1025,27525,72526,17526,62527,07527,52527,97528,42528,87529,32529,775
1125,28525,73526,18526,63527,08527,53527,98528,43528,88529,33529,785
1225,30525,75526,20526,65527,10527,55528,00528,45528,90529,35529,805
1325,31525,76526,21526,66527,11527,56528,01528,46528,91529,36529,815
1425,32525,77526,22526,67527,12527,57528,02528,47528,92529,37529,825
1525,33525,78526,23526,68527,13527,58528,03528,48528,93529,38529,835
1625,35525,80526,25526,70527,15527,60528,05528,50528,95529,40529,855
1725,36525,81526,26526,71527,16527,61528,06528,51528,96529,41529,865
1825,37525,82526,27526,72527,17527,62528,07528,52528,97529,42529,875
1925,38525,83526,28526,73527,18527,63528,08528,53528,98529,43529,885
2025,40525,85526,30526,75527,20527,65528,10528,55529,00529,45529,905
2125,41525,86526,31526,76527,21527,66528,11528,56529,01529,46529,915
2225,42525,87526,32526,77527,22527,67528,12528,57529,02529,47529,925
2325,45525,90526,35526,80527,25527,70528,15528,60529,05529,50529,955
2425,43525,88526,33526,78527,23527,68528,13528,58529,03529,48529,935
2525,44525,89526,34526,79527,24527,69528,14528,59529,04529,49529,945
2625,46525,91526,36526,81527,26527,71528,16528,61529,06529,51529,965
2725,47525,92526,37526,82527,27527,72528,17528,62529,07529,52529,975
2825,48525,93526,38526,83527,28527,73528,18528,63529,08529,53529,985
2925,49525,94526,39526,84527,29527,74528,19528,64529,09529,54529,995
3025,50525,95526,40526,85527,30527,75528,20528,65529,10529,55530,005
3125,51525,96526,41526,86527,31527,76528,21528,66529,11529,56530,015
3225,52525,97526,42526,87527,32527,77528,22528,67529,12529,57530,025
3325,53525,98526,43526,88527,33527,78528,23528,68529,13529,58530,035
3425,54525,99526,44526,89527,34527,79528,24528,69529,14529,59530,045
3525,55526,00526,45526,90527,35527,80528,25528,70529,15529,60530,055
3625,56526,01526,46526,91527,36527,81528,26528,71529,16529,61530,065
3725,57526,02526,47526,92527,37527,82528,27528,72529,17529,62530,075
3825,58526,03526,48526,93527,38527,83528,28528,73529,18529,63530,085
3925,59526,04526,49526,94527,39527,84528,29528,74529,19529,64530,095
4025,60526,05526,50526,95527,40527,85528,30528,75529,20529,65530,105

Соответствие европейских сеток CB и сеток радиостанций различных марок

Сетка 1 Сетка 2 Сетка 3 Сетка 4 Сетка 5 Сетка 6 Сетка 7 Сетка 8 Сетка 9 Сетка 10 Сетка 11
Dragon А B С D Е F G H I L
Alan А В С D Е F G H I L
MegaJet-3031 А В С D Е F
Yosan А В С D Е
MaycomD- E- A B C D E A+ B+ C+

Рекомендуемый для использования частными лицами участок диапазона 27 МГц простирается от 26,965 МГц до 27,855 и охватывает 80 каналов двух сеток. Cтолбец 5 показывает частоты 40 канальных станций. Работа в полном диапазоне формально разрешена только при наличии радиолюбительской категории, начиная с 4-ой. Отечественные станции имеют ограниченное число каналов, как правило, от 1 до 3. Кроме того станции с ограниченным числом каналов не имеют так называемого канала «бедствия» — 27.065 мГц 9 канал.

Таблица частотных каналов диапазона 27 МГц

Номер
канала
Частота БЗБ/СВ
МГц
Частота Д/СВ
МГц
1*26.96527.415
226.97527.425
3 26.98527.435
4 27.00527.455
527.01527.465
627.02527.475
7 27.03527.485
8 27.05527.505
9*27.06527.515
1027.07527.525
11 27.08527.535
12 27.10527.555
1327.11527.565
1427.12527.575
15 27.13527.585
16 27.15527.605
1727.16527.615
1827.17527.625
19* 27.18527.635
20 27.20527.655
2127.21527.665
2227.22527.675
2327.25527.705
2427.23527.685
2527.24527.695
2627.26527.715
2727.27527.725
2827.28527.735
2927.29527.745
3027.30527.755
3127.31527.765
3227.32527.775
3327.33527.785
3427.34527.795
3527.35527.805
3627.36527.815
3727.37527.825
3827.38527.835
3927.39527.845
4027.40527.855
-Запрещен для работы
-Частота службы спасения
— Частота информационного канала
-Частоты для физических лиц
— Частоты для организаций

Допускается работа радиостанций с мощностью передатчика не более 10 Вт, а также радиостанций с классом излучения только АЗЕ, только J3E, только F3E или с несколькими классами излучений. В режиме J3E может использоваться верхняя или нижняя боковая полоса частот.

В одноканальных радиостанциях может использоваться любая радиочастота соответствующего диапазона, кроме номинала частоты 27065 кГц.

В многоканальных радиостанциях типа БЗЕ/СВ обязательно наличие частоты 27065 кГц (канал № 9 — бедствия и безопасности).

Частотные каналы с № I no № 40 — соответствуют международной нумерации, а каналы № 56, 62, 68, 70, 74 -национальной нумерации.

Канал № 9 (27065 кГц) станций БЗЕ/СВ является каналом бедствия и безопасности.

Канал № 19 (27185 кГц) станций БЗЕ/СВ рекомендуется использовать в качестве информационного канала для автомобилистов.

FRS

FRS (Family Radio Service — Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего — 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS — (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц)
1462.56258467.5625
2462.58759467.5875
3462.612510467.6125
4462.637511467.6375
5462.662512467.6625
6462.687513467.6875
7462.712514467.7125

PMR

PMR (Personal Mobile Radio — Личное мобильное радио) диапазон включает в себя 8 симплексных каналов с шагом 12,5 кГц. Мощность радиостанций — 500 мВт. Обычно PMR-радиостанции оснащены CTCSS кодеком на 38 тонов. В этом диапазоне разрешается использование станций мощностью до 0,5 Вт на территории Европы и США.

КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц)
1446.006255446.05625
2446.018756446.06875
3446.031257446.08125
4446.043758446.09375

KDR

KDR (Kort Distanse Radio — радио коротких дистанций) диапазон включает в себя 6 симплексных каналов. Мощность радиостанций — 50-100 мВт.

КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц)
1444.6004444.825
2444.6505444.850
3444.8006444.975

GMRS

GMRS (General Mobile Radio Service — Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций — от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц — (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.

Таблица частот каналов GMRS.
КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц)
1

462.550

9

467.550

2

462.575

10

467.575

3

462.600

11

467.600

4

462.625

12

467.625

5

462.650

13

467.650

6

462.675

14

467.675

7

462.700

15

467.700

8

462.725

16

467.725


Таблица частот каналов FRS/GMRS.

КАНАЛЧАСТОТА (МГц)КАНАЛЧАСТОТА (МГц)
FRS-1462.5625FRS-12467.6625
FRS-2462.5875FRS-13467.6875
FRS-3462.6125FRS-14467.7125
FRS-4462.6375GMRS-15462.5500
FRS-5462.6625GMRS-16462.5750
FRS-6462.6875GMRS-17462.6000
FRS-7462.7125GMRS-18462.6250
FRS-8467.5625GMRS-19462.6500
FRS-9467.5875GMRS-20462.6750
FRS-10467.6125GMRS-21462.7000
FRS-11467.6375GMRS-22462.7250

К сожалению, диапазоны FRS,KDR,GMRS запрещены к применению на территории России, так как на этих участках расположены частоты станций различных специальных служб,и можно понести наказание за помехи их работе.

Кроме CB легален LPD, а с 2005 года и PMR.

LPD

LPD (Lower Power Device — Маломощное устройство) дипазон в ключает в себя 69 симплексных каналов с шагом 25 кГц. Мощность радиостанций — 10 мВт. Обычно LPD-радиостанции оснащены CTCSS кодеком на 38 тонов. Диапазон безлицензионный и предназначен для использования на территории России и стран Европы.

Частоты каналов LPD (в скобках указаны каналы 8-канальных станций)

КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц) КАНАЛ ЧАСТОТА (МГц)
1 (1)433.07524433.65047434.225
2 (2)433.10025433.67548434.250
3433.12526433.70049434.275
4433.15027433.72550434.300
5433.17528433.75051434.325
6 (3)433.20029433.77552434.350
7433.22530 (8)433.80053434.375
8433.25031433.82554434.400
9433.27532433.85055434.425
10 (4)433.30033433.87556434.450
11433.32534433.90057434.475
12 (5)433.35035433.92558434.500
13433.37536433.95059434.525
14433.40037433.97560434.550
15433.42538434.00061434.575
16433.45039434.02562434.600
17 (6)433.47540434.05063434.625
18433.50041434.07564434.650
19433.52542434.10065434.675
20433.55043434.12566434.700
21433.57544434.15067434.725
22433.60045434.17568434.750
23 (7)433.62546434.20069434.775

Таблица всех CTCSS кодов

64 тона:

ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц)
133.01771.933123.049183.5
235.41874.434127.350186.2
336.61977.035131.851189.9
437.92079.736136.552192.8
539.62182.537141.353196.6
644.42285.438146.254199.5
747.52388.539151.455203.5
849.22491.540156.756206.5
951.22594.841159.857210.7
1053.02697.442162.258218.1
1154.927100.043165.559225.7
1256.828103.544167.960229.1
1358.829107.245171.361233.6
1463.030110.946173.862241.8
1567.031114.847177.363250.3
1669.432118.848179.964254.1

39 тонов:

ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц)
167.01194.821131.831186.2
269.31297.422136.532192.8
371.913100.023141.333203.5
474.414103.524146.234210.7
577.015107.225151.435218.1
679.716110.926156.736225.7
782.517114.827162.237233.6
885.418118.828167.938241.8
988.519123.029173.839250.3
1091.520127.330179.9

38 тонов:

ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц) ЧАСТОТА (Гц)
167.01197.421136.531192.8
271.912100.022141.332203.5
374.413103.523146.233210.7
477.014107.224151.434218.1
579.715110.925156.735225.7
682.516114.826162.236233.6
785.417118.827167.937241.8
888.518123.028173.838250.3
991.519127.329179.9
1094.820131.830186.2

Тональный шумоподавитель CTCSS (Continuous Tone-Coded Squelch System) является методом управления доступом в системах радиосвязи, основанный на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц.

Приемник радиостанции активизируется только при появлении заданного тона CTCSS, на который она запрограммированна. Система CTCSS является стандартной функцией в большинстве моделей современного радиооборудования. Однако число прошитых суб-тонов в LPD-радиостанциях 38, в радиолюбительских 39.

CTCSS используется для органиации множества независиммых и практически не мешающих друг другу групп абонентов на одной частоте. Практически не мешающих — потому что передавать что-либо в каждый момент времени может лишь один абонент любой из групп, при этом принимать его сообщение будут лишь абоненты той группы, в которую входит передающий абонент.

Различные производители именуют CTCSS по разному. На пример Motorola обозначает CTCSS как PL (Private Line — Приватная линия), GE`s / Ericsson как CG (Channel Guard — Защита канала), а Kenwood как QT (Quiet Talk — Тихий разговор).

Диапазон частот в радиосвязи и телевещании

 Диапазон частот – термин, который широко используется в курсе физико-  технических дисциплин, в частности, в радиотехнике. Под этим понятием  подразумевается как рабочий диапазон какого-либо устройства, так и выделенный  для вещания конкретной радиослужбе частотный диапазон. А также речь может идти  о разбивке всего интервала радиочастот.

Международные правила строго регламентируют использование различными системами радиосвязи вещания (в том числе спутниковыми) строго определенного диапазона. Это продиктовано необходимостью обеспечить совместимость работ разных систем и исключить взаимные помехи.

По Регламенту радиосвязи территория Земли поделена на три обширных района. Первый включает Европу, страны СНГ, Россию, Монголию и Африку. Второй – территорию Америки (как Северной, так и Южной). Третий – Южную и Юго-Восточную Азию, Австралию, Тихоокеанский регион. В каждом районе – свое распределение радиочастотных полос.

Для работы спутниковой связи Регламент предусматривает диапазоны частот с условными обозначениями: L, S, C, X, Ku, Ka, K диапазоном от 1452 МГц до 86,0 ГГц. Подавляющее большинство спутниковых систем работает в диапазонах С и Ku. Диапазон Ka активно осваивается в странах Европы и Америки, но в нашей стране пока не нашел широкого применения.

Эффективность антенны зависит от числа длин волн, которые укладываются в поперечнике антенны. С повышением частоты длина волны снижается (эти величины обратно пропорциональны) и для приема высокочастотных сигналов не требуются антенны больших размеров. Диапазон частот С принимается антенной размером 2,5-4,5 метров, а для приема волн диапазона К требуемый размер антенн – всего лишь 10-15 см. При одних и тех же размерах антенны, работающие в высоком диапазоне, имеют больший коэффициент усиления.

В радиовещании каждая передающая станция также имеет свой диапазон частот. Существует классификация радиоволн по диапазону и длине волны. Согласно ей волны бывают:

— Декаметрические с длиной волны порядка 10 000-100 000 километров, частоты которых классифицируются как крайне низкие (3 — 30 Гц).

— Мегаметрические (длина волны – 1000-10 000 километров), частотный диапазон – до 300 Гц.

— Гектокилометровые (с длиной 100-1000 километров), относящиеся к ультранизким частотам ( до 3000 Гц).

— Сверхдлинные (длина – 10-100 километров) – очень низкие (до 30 кГц).

— Длинные (длина составляет 1-10 километров) – низкие (до 300 кГц).

— Средние (длина 100-1000 метров) – средние частоты, до 3000 кГц.

— Короткие, имеющие длину от 10-100 метров – это т. н. высокие частоты (частотой до 30 МГц).

— Ультракороткие или метровые (длина 1-10 метров), очень высокие (до 300 МГц).

— Дециметровые (длина 10-100 сантиметров), ультравысокие, до 3000 МГц.

— Сантиметровые (длина 1-10 сантиметров), сверхвысокие (до 30 ГГц).

— Миллиметровые (длина 1-10 миллиметров), крайне высокие (до 300 ГГц).

Диапазон частот 300-3000 ГГц относится к т. н. диапазону гипервысоких частот.

На начальных этапах развития радиосвязи использовались волны в основном длинного и сверхдлинного диапазона. Но они, распространяясь над земной поверхностью, сильно поглощались, требовались мощные передающие устройства. Устойчивый прием ведется на средних волнах, но на них трудно обеспечить дальность передачи, и пользуется этим диапазоном, в основном, местное радиовещание с радиусом в несколько сот километров.

Короткие волны обеспечивают большую дальность, но подвержены помехам и искажению сигнала. Ими пользуются, большей частью, в авиа- и морской навигации и на магистральных связных линиях.

Главное достоинство высокочастотных диапазонов – возможность применения антенн, размеры которых сравнимы с длиной волны, излучение является эффективным только при соблюдении этого условия. Построение систем дальней связи, основанных на распространении волн в пределах видимости, стало возможным с применением искусственных спутников Земли.

Частотный диапазон | Полезный автозвук

Значения каждой звуковой полосы

Содержание:


Вступление

Диапазон воспроизводимых частот делится на низкие, средние и высокие частоты. Диапазон частот, в котором частота верхней границы вдвое больше нижней, называется ОКТАВОЙ.
К примеру октавами являются частотные диапазоны: 20 ~ 40 Гц / 250 ~ 500 Гц / 3 ~ 6 кГц.


Таблица звуковых частот

Обозначение Диапазон
воспроизводимых частот
Нижний бас (Low Bass) 20 ~ 40 Гц
Мидбас (Mid Bass) 40 ~ 80 Гц
Верхний бас (Upper Bass) 80 ~ 160 Гц
Нижняя середина (Lower Midrange) 160 ~ 320 Гц
Центральная середина (Сenter Midrange) 320 ~ 640 Гц
Верхняя середина (Upper Midrange) 640 ~ 1300 Гц
Нижние высокие (Lower Treble) 1300 ~ 2600 Гц
Средние высокие (Middele Treble) 2600 ~ 5200 Гц
Верхние высокие (Upper Treble) 5200 ~ 10400 Гц
Верхняя октава (Top Octave) 10400 ~ 20800 Гц

Таблица частот LPD, PMR и FRS

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

[28 мая 2013 | 29 мая 2013 | 30 мая 2013]

Иногда сталкиваюсь с ситуацией, когда у одного человека радиостанция использует заранее вбитую сетку каналов, а другой вводит частоту вручную. Либо используются две рации с разными типами сеток. Вот и приходится сканером шуршать по каналам, чтобы понять кто и где сидит. Для этого я сделаю себе шпоргалку для трёх сеток: LPD, PMR и FRS.

И так в LPD используется 69 каналов, в PMR используется 8 каналов и в FRS используется 22 канала. Начну я с самой большой группы.

Таблица частот LPD каналов

LPD (Low Power Device) — это диапазон радиочастот для маломощных устройств, входящий в международную сетку промышленных, научных и медицинских частот. На этой частоте работают маломощные радиостанции, брелоки различных сигнальных систем и радиопульты.

В России применение маломощных устройств, в том числе радиостанций диапазона LPD, разрешается при мощности передатчика не более 10 мВт.

Каналы располагаются на частотах от 433.075 МГц до 434.775 Мгц с шагом в 25 кГц.

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 433.075 35 433.925
2 433.100 36 433.950
3 433.125 37 433.975
4 433.150 38 434.000
5 433.175 39 434.025
6 433.200 40 434.050
7 433.225 41 434.075
8 433.250 42 434.100
9 433.275 43 434.125
10 433.300 44 434.150
11 433.325 45 434.175
12 433.350 46 434.200
13 433.375 47 434.225
14 433.400 48 434.250
15 433.425 49 434.275
16 433.450 50 434.300
17 433.475 51 434.325
18 433.500 52 434.350
19 433.525 53 434.375
20 433.550 54 434.400
21 433.575 55 434.425
22 433.600 56 434.450
23 433.625 57 434.475
24 433.650 58 434.500
25 433.675 59 434.525
26 433.700 60 434.550
27 433.725 61 434.575
28 433.750 62 434.600
29 433.775 63 434.625
30 433.800 64 434.650
31 433.825 65 434.675
32 433.850 66 434.700
33 433.875 67 434.725
34 433.900 68 434.750
69 434.775

Помимо 69 канальных радиостанций в диапазоне LPD есть ещё и 8 канальные радиостанции. На вский случай приведу восьмиканальную сетку, чтобы не выискивать в других источниках. В скобочках указан аналог из 68 канального диапазона.

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 (1) 433.075 5 (12) 433.350
2 (2) 433.100 6 (17) 433.475
3 (6) 433.200 7 (23) 433.625
4 (10) 433.300 8 (30) 433.800

Таблица частот FRS каналов

FRS — безлицензионная система персональной подвижной радиосвязи на коротких расстояниях в странах Северной и Южной Америки.

Не входит в список радиостот лицензированных в России.

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 462.5625 12 467.6625
2 462.5875 13 467.6875
3 462.6125 14 467.7125
4 462.6375 15 462.5500
5 462.6625 16 462.5750
6 462.6875 17 462.6000
7 462.7125 18 462.6250
8 467.5625 19 462.6500
9 467.5875 20 462.6750
10 467.6125 21 462.7000
11 467.6375 22 462.7250

Таблица частот PMR каналов

Европейская безлицензионная система. Шаг сетки: 12,5 кГц, симплексный тип радиосвязи. Ограничение максимальной выходной мощности: 0,5 Вт.

Государственная Комиссия по радиочастотам выделила полосы радиочастот 446.0000—446.1000 МГц для портативных радиостанций в ноябре 2005 года.

Номер канала Частота (МГц) Номер канала Частота (МГц)
1 446.00625 5 446.05625
2 446.01875 6 446.06875
3 446.03125 7 446.08125
4 446.04375 8 446.09375

Радиостанции для работы в указанных частотных диапазонах являются по большей части семейными и не используются для дальней радиосвязи. Они даже не подойдут для связи в пределах города с плотной застройкой. В лесу и в деревне они будут работать хорошо. Для всех видов этих радиостанций можно использовать репитеры. Но не все рации семейного типа умеют работать с полноценными репитерами, которые принимают на одной частоте, а передают на другой. Для таких простейших раций подходят репитеры типа «попугай». «Попугай» слушает эфир на определённой частоте и записывает сообщение которое услышит, а после того как будет завершен приём, «попугай» проиграет записанное сообщение на этой же частоте.

У некоторых раций есть возможность подключить внешнюю антенну, что улучшит их приёмопередающие характеристики и увеличит радиус связи.

Тэги: радио

Отредактировано:2020-09-20 19:50:48

47 CFR § 2.105 — Таблица распределения частот США. | CFR | Закон США

§ 2.105 США Таблица распределения частот.

(a) Таблица распределения частот Соединенных Штатов (Таблица Соединенных Штатов) подразделяется на Федеральную таблицу распределения частот (Федеральная таблица, столбец 4 § 2.106) и Нефедеральную таблицу распределения частот (нефедеральная таблица, графа 5 § 2.106). Таблица Соединенных Штатов основана на таблице для региона 2, поскольку соответствующая территория юрисдикции расположена в основном в регионе 2. 1 (т.э., 50 штатов, округ Колумбия, островные районы Карибского моря, 2 и некоторые островные районы Тихого океана). 3 Федеральная таблица находится в ведении NTIA. 4, а нефедеральная таблица находится в ведении Федеральной комиссии по связи (FCC). 5

1 См. 2.104(b) определения регионов МСЭ.

3 Работа станций в островных районах Тихого океана, расположенных в Районе 3, обычно регулируется Таблицей для Района 3 (т. е. столбцом 3 § 2.106). Островные районы Тихого океана, расположенные в Регионе 3, включают Американское Самоа, Гуам, Северные Марианские острова, остров Бейкер, остров Хауленд, остров Джарвис, риф Кингман, остров Пальмира и остров Уэйк.

(b) В Соединенных Штатах радиочастотный спектр может быть выделен исключительно для федерального или нефедерального использования или для совместного использования. В случае совместного использования разрешенные типы услуг могут не совпадать [например, ФИКСИРОВАННАЯ ФЕДЕРАЛЬНАЯ, НЕФЕДЕРАЛЬНАЯ МОБИЛЬНАЯ]. Термины, используемые для обозначения категорий услуг и распределений 6 в столбцах 4 и 5 § 2.106 соответствуют терминам Регламента радиосвязи МСЭ.

(с) Категория услуг.

(1) Любой сегмент радиочастотного спектра может быть выделен федеральному и/или нефедеральному секторам на исключительной или общей основе для использования одной или несколькими службами радиосвязи.В случае, когда распределение было сделано для более чем одной услуги, такие услуги перечислены в следующем порядке:

(i) Услуги, названия которых напечатаны «прописными буквами» [пример: ИСПРАВЛЕНО]; они называются «первичными» услугами;

(ii) Службы, названия которых печатаются «обычными символами» [пример: Мобильная связь]; они называются «вторичными» услугами.

(2) Станции вторичного обслуживания:

(i) Не должны создавать вредных помех станциям первичных служб, которым частоты уже присвоены или которым частоты могут быть присвоены позднее;

(ii) Не может требовать защиты от вредных помех от станций первичной службы, которым частоты уже присвоены или могут быть присвоены позднее; а также

(iii) Однако может требовать защиты от вредных помех от станций той же или другой вторичной службы (служб), которым частоты могут быть присвоены позднее.

(d) Формат таблицы США.

(1) Полоса частот, указанная в каждом распределении, столбец 4 для федеральных операций и столбец 5 для нефедеральных операций, указана в левом верхнем углу столбца. Если для полосы частот в столбце 4 не указана услуга или примечание, то федеральный сектор не имеет доступа к этой полосе, за исключением случаев, предусмотренных в § 2.103. Если для полосы частот в столбце 5 не указана услуга или сноска, то нефедеральный сектор не имеет доступа к этой полосе, за исключением случаев, предусмотренных § 2.102.

(2) Когда разрешенный тип(ы) службы и любое применимое(ые) примечание(я) совпадают для полосы частот в федеральной и нефедеральной таблицах, столбцы 4 и 5 объединяются, указывая, что полоса частот распределяется между федеральным и нефедеральным секторами на одинаковых условиях.

(3) Федеральная таблица, приведенная в колонке 4, включена только в информационных целях.

(4) В случае, когда к распределению в Таблице Соединенных Штатов добавляется дополнение в скобках [пример: ФИКСИРОВАННАЯ-СПУТНИКОВАЯ (космос-Земля)], это распределение службы ограничивается указанным типом работы.

(5) Следующие символы используются для обозначения сносок в таблице США:

(i) Любой номер сноски, состоящий из «5». за которым следует одна или несколько цифр, 7 например, 5.53 обозначает международную сноску. Если международная сноска применима без изменений как к федеральным, так и к нефедеральным операциям, Комиссия помещает сноску как в федеральную, так и в нефедеральную таблицу (столбцы 4 и 5), и международная сноска является обязательной для обеих федеральных пользователей и нефедеральных лицензиатов.Однако, если международная сноска относится к услуге, предназначенной только для федерального или нефедерального использования, международная сноска будет помещена только в соответствующую Таблицу. Например, сноска 5.142 относится только к любительской службе, поэтому сноска 5.142 показана только в нефедеральной таблице.

7 В некоторых случаях буква или буквы могут быть добавлены к цифре(ам) номера сноски для сохранения последовательного порядка.

(ii) Любая сноска, состоящая из букв «США», за которыми следует одна или несколько цифр, 7 эл.g., US7, обозначает положение, затрагивающее как федеральные, так и нефедеральные операции. Сноски Соединенных Штатов появляются как в федеральной таблице, так и в нефедеральной таблице.

(iii) Любая сноска, состоящая из букв «NG», за которыми следует одна или несколько цифр, 7, например, NG2 означает положение, применимое только к нефедеральным операциям. Нефедеральные сноски появляются только в нефедеральной таблице (столбец 5).

(iv) Любая сноска, состоящая из букв «G», за которыми следует одна или несколько цифр, 7 эл.g., G2, обозначает положение, применимое только к федеральным операциям. Федеральные сноски появляются исключительно в Федеральной таблице (столбец 4).

(6) Координаты широты и долготы, указанные в примечаниях к США, федеральным и нефедеральным законам, относятся к системе координат Северной Америки 1983 г. (NAD 83).

(e) Правило перекрестных ссылок. Если частота или полоса частот были выделены службе радиосвязи в нефедеральной таблице, то в соответствующую часть правил FCC может быть добавлена ​​перекрестная ссылка (столбец 6 § 2.106) или, если была бы полезна более конкретная информация, к соответствующему подразделу. Например, полоса 849–851 МГц выделена авиационной подвижной службе для нефедерального использования, правила использования полосы 849–851 МГц добавлены в часть 22 — Службы подвижной связи общего пользования (47 CFR часть 22), и перекрестная ссылка Public Mobile (22) добавлена ​​в столбец 6 § 2.106. Точное использование любой заданной частоты или полосы частот (например, планы распределения каналов, допустимые излучения и т. д.) указано в части (частях) Правил FCC, обозначенной таким образом.Части правил FCC в этом столбце не являются распределениями, могут применяться только к части диапазона и предоставляются только в информационных целях. Эта колонка также может содержать пояснительные примечания только для информационных целей.

Примечание 1 к параграфу (е):

Радиочастотные устройства, авторизованные в соответствии с 47 CFR, часть 15, не основаны на выделенных радиослужбах. В Таблице распределения перекрестные ссылки на часть 15 используются для обозначения тех полос частот, которые чаще всего связаны с нелицензионным использованием.

(f) Онлайн-таблица распределения частот FCC обновляется вскоре после публикации окончательного правила, изменяющего § 2.106. Адрес домашней страницы FCC Radio Spectrum, которая включает онлайн-таблицу FCC и файл истории распределения FCC: http://www.fcc.gov/oet/spectrum.

[65 FR 4640, 31 января 2000 г., в редакции 70 FR 46587, 10 августа 2005 г.; 73 ФР 25421, 6 мая 2008 г.; 75 FR 62933, 13 октября 2010 г.; 85 ФР 38633, 26 июня 2020 г.]

Диапазоны частот LTE и распределение спектра

Диапазоны частот LTE

Растет число диапазонов частот 4G LTE, которые определяются как возможности для использования с LTE.Многие из диапазонов частот 4G LTE уже используются для других сотовых систем, тогда как другие диапазоны LTE являются новыми и вводятся по мере того, как другим пользователям перераспределяется спектр в другом месте.

Полоса частот FDD и TDD LTE

Для спектра

FDD требуется пара полос, одна для восходящей линии связи и одна для нисходящей линии связи, а для TDD требуется одна полоса, поскольку восходящая и нисходящая линии связи работают на одной частоте, но разделены по времени. В результате существуют разные распределения полос LTE для TDD и FDD. В некоторых случаях эти диапазоны могут перекрываться, и поэтому это возможно, хотя маловероятно, что передачи TDD и FDD могут присутствовать в конкретном диапазоне частот LTE.

Часто одному UE или мобильному устройству необходимо определить, следует ли выполнять передачу TDD или FDD в заданном диапазоне. UE, которые находятся в роуминге, могут столкнуться с обоими типами в одном и том же диапазоне. Поэтому им необходимо будет определить, какой тип передачи осуществляется в этом конкретном диапазоне LTE в его текущем местоположении. Многие наборы микросхем, используемые в современных устройствах, могут работать либо с FDD, либо с TDD, обычно в определенных диапазонах частот.

Различным распределениям частот 4G LTE или полосам частот LTE присвоены номера.В настоящее время полосы между 1 и 22 предназначены для парного спектра, т. е. FDD, а полосы LTE между 33 и 41 — для непарного спектра, т. е. TDD.

Полоса частот LTE

Определения полос частот 4G LTE

Табличные данные из Википедии: включают режимы FDD и TDD:

E-UTRA
Лента
Дуплекс-
Режим
ƒ
(МГц)
Общее название Включено в
(подмножество)
Группа
Линия вверх (UL)
Прием BS
Передача UE (МГц)
Нисходящий канал (DL)
БС передает
ОП получает (МГц)
Дуплекс
интервал
(МГц)
Канал
Ширина полосы
(МГц)
01 !1 СЗД 2100 !2100 ИМТ 65 1920 !1920 – 1980 2110 !2110 – 2170 190 5, 10, 15, 20
02 !2 СЗД 1900 !1900 Блоки ШТ A-F 25 1850 !1850 – 1910 1930 !1930 – 1990 80 1.4, 3, 5, 10, 15, 20
03 !3 СЗД 1800 !1800 DCS 1710 !1710 – 1785 1805 !1805 – 1880 95 1,4, 3, 5, 10, 15, 20
04 !4 СЗД 1700 !1700 AWS блоки A-F (AWS-1) 66 1710 !1710 – 1755 2110 !2110 – 2155 400 1,4, 3, 5, 10, 15, 20
05 !5 СЗД 0850 !850 CLR 26 0824 !824 – 849 0869 !869 – 894 45 1.4, 3, 5, 10
07 !7 СЗД 2600.3 !2600 ИМТ-Е 2500 !2500 – 2570 2620 !2620 – 2690 120 5, 10, 15, 20
08 !8 СЗД 0900 !900 E-GSM 0880 !880 – 915 0925 !925 – 960 45 1.4, 3, 5, 10
10 !10 СЗД 1700 !1700 Расширенные блоки AWS A-I 66 1710 !1710 – 1770 2110 !2110 – 2170 400 5, 10, 15, 20
11 !11 СЗД 1500 !1500 Нижний парктроник 1427 !1427.9 – 1447,9 1475 !1475,9 – 1495,9 48 5, 10
12 !12 СЗД 0700.1 !700 Нижние блоки SMH A/B/C 0699 !699 – 716 0729 !729 – 746 30 1.4, 3, 5, 10
13 !13 СЗД 0700.4 !700 Верхний блок SMH C 0777 !777 – 787 0746 !746 – 756 −31 5, 10
14 !14 СЗД 0700.5 !700 Блок SMH верхний D 0788 !788 – 798 0758 !758 – 768 −30 5, 10
17 !17 СЗД 0700.2 !700 Нижние блоки SMH B/C 12 0704 !704 – 716 0734 !734 – 746 30 5, 10
18 !18 СЗД 0850 !850 Япония нижний 800 26 0815 !815 – 830 0860 !860 – 875 45 5, 10, 15
19 !19 СЗД 0850 !850 Япония верхняя 800 26 0830 !830 – 845 0875 !875 – 890 45 5, 10, 15
20 !20 СЗД 0800 !800 Цифровой дивиденд ЕС 0832 !832 – 862 0791 !791 – 821 −41 5, 10, 15, 20
21 !21 СЗД 1500 !1500 Верхний парктроник 1447 !1447.9 – 1462,9 1495 !1495,9 – 1510,9 48 5, 10, 15
22 !22 СЗД 3500 !3500 3410 !3410 – 3490 3510 !3510 – 3590 100 5, 10, 15, 20
24 !24 СЗД 1600 !1600 L-диапазон (США) 1626 !1626,5 – 1660,5 1525 !1525 – 1559 −101,5 5, 10
25 !25 СЗД 1900 !1900 Расширенные блоки PCS A-G 1850 !1850 – 1915 1930 !1930 – 1995 80 1.4, 3, 5, 10, 15, 20
26 !26 СЗД 0850 !850 Расширенный CLR 0814 !814 – 849 0859 !859 – 894 45 1,4, 3, 5, 10, 15
27 !27 СЗД 0800 !800 SMR
(рядом с полосой 5)
0807 !807 – 824 0852 !852 – 869 45 1.4, 3, 5, 10
28 !28 СЗД 0700.6 !700 АПТ 0703 !703 – 748 0758 !758 – 803 55 3, 5, 10, 15, 20
29 !29 СЗД [А 1] 0700.3 !700 Нижние блоки SMH D/E Н/Д 0717 !717 – 728 Н/Д 3, 5, 10
30 !30 СЗД 2300 !2300 Блоки WCS A/B 2305 !2305 – 2315 2350 !2350 – 2360 45 5, 10
31 !31 СЗД 0450.1 !450 0452.5 !452.5 – 457.5 0462.5 !462.5 – 467.5 10 1,4, 3, 5
32 !32 СЗД [А 1] 1500 !1500 L-диапазон (ЕС) Н/Д 1452 !1452 – 1496 Н/Д 5, 10, 15, 20
33 !33 ТДД 2100 !2100 ИМТ 39 1900 !1900 – 1920 Н/Д 5, 10, 15, 20
34 !34 ТДД 2100 !2100 ИМТ 2010 !2010 – 2025 Н/Д 5, 10, 15
35 !35 ТДД 1900 !1900 шт. (восходящий канал) 1850 !1850 – 1910 Н/Д 1.4, 3, 5, 10, 15, 20
36 !36 ТДД 1900 !1900 шт. (нисходящий канал) 1930 !1930 – 1990 Н/Д 1,4, 3, 5, 10, 15, 20
37 !37 ТДД 1900 !1900 ШТ. (дуплексный интервал) 1910 !1910 – 1930 Н/Д 5, 10, 15, 20
38 !38 ТДД 2600 !2600 IMT-E (дуплексный интервал) 41 2570 !2570 – 2620 Н/Д 5, 10, 15, 20
39 !39 ТДД 1900 !1900 Зазор DCS-IMT 1880 !1880 – 1920 Н/Д 5, 10, 15, 20
40 !40 ТДД 2300 !2300 2300 !2300 – 2400 Н/Д 5, 10, 15, 20
41 !41 ТДД 2500 !2500 БРС/ЭБС 2496 !2496 – 2690 Н/Д 5, 10, 15, 20
42 !42 ТДД 3500 !3500 3400 !3400 – 3600 Н/Д 5, 10, 15, 20
43 !43 ТДД 3700 !3700 3600 !3600 – 3800 Н/Д 5, 10, 15, 20
44 !44 ТДД 0700.7 !700 АПТ 0703 !703 – 803 Н/Д 3, 5, 10, 15, 20
45 !45 ТДД 1500 !1500 L-диапазон (Китай) 1447 !1447 – 1467 Н/Д 5, 10, 15, 20
46 !46 ТДД 5200 !5200 У-НИИ 5150 !5150 – 5925 Н/Д
47 !47 ТДД 5900 !5900 У-НИИ-4 (В2Х) 5855 !5855 – 5925 Н/Д
48 !48 ТДД 3600 !3600 КБРС 3550 !3550 – 3700 Н/Д
65 !65 СЗД 2100 !2100 Расширенный IMT 1920 !1920 – 2010 2110 !2110 – 2200 190 5, 10, 15, 20
66 !66 СЗД 1700 !1700 Расширенные блоки AWS A-J (AWS-1/AWS-3) 1710 !1710 – 1780 2155 !2110 – 2200 [3] 400 1.4, 3, 5, 10, 15, 20
67 !67 СЗД [А 1] 0700.8 !700 ЕС 700 Н/Д 0738 !738 – 758 Н/Д 5, 10, 15, 20
68 !68 СЗД 0700.9 !700 МЕ 700 0698 !698 – 728 0753 !753 – 783 55 5, 10, 15
69 !69 СЗД [А 1] 2600.69 !2600 IMT-E (дуплексный интервал) Н/Д 2570 !2570 – 2620 Н/Д 5
70 !70 СЗД 2000.70 !2000 АВС-4 1695 !1695 – 1710 1995 !1995 – 2020 295 – 300 [4] 5, 10, 15
71 !71 СЗД 0600.0 !600 Цифровой дивиденд США 0663 !663 – 698 0617 !617 – 652 −46 5, 10, 15, 20
72 !72 СЗД 0450.
  • B C D 9019 D Дополнительные данные

    Распределение полос частот FDD LTE

    Существует большое количество распределений или радиочастот, зарезервированных для FDD, дуплекса с частотным разделением каналов, использования LTE.

    Диапазоны частот FDD LTE объединены в пары для обеспечения одновременной передачи на двух частотах. Полосы также имеют достаточное разделение, чтобы передаваемые сигналы не оказывали чрезмерного влияния на работу приемника. Если сигналы слишком близки, приемник может быть «заблокирован» и его чувствительность ухудшится. Разделение должно быть достаточным для того, чтобы спад антенной фильтрации обеспечивал достаточное затухание передаваемого сигнала в пределах полосы приема. FDD LTE популярен у традиционных операторов сотовой связи, которые уже наладили услуги 2G и 3G, где спектр традиционно «парится» как FDD.

    FDD LTE ДИАПАЗОНЫ И ЧАСТОТЫ
    ПОЛОСА LTE
    НОМЕР
    СВЯЗЬ
    (МГц)
    ВНИЗ
    (МГц)
    ШИРИНА ПОЛОСЫ (МГц) РАССТОЯНИЕ ДУПЛЕКСА (МГЦ) ШИРИНА ЗАЩИТЫ (МГЦ)
    1 1920 – 1980 2110 – 2170 60 190 130
    2 1850 – 1910 1930 – 1990 60 80 20
    3 1710 – 1785 1805 -1880 75 95 20
    4 1710 – 1755 2110 – 2155 45 400 355
    5 824 – 849 869 – 894 25 45 20
    6 830 – 840 875 – 885 10 35 25
    7 2500 – 2570 2620 – 2690 70 120 50
    8 880 – 915 925 – 960 35 45 10
    9 1749.9 – 1784,9 1844,9 – 1879,9 35 95 60
    10 1710 – 1770 2110 – 2170 60 400 340
    11 1427,9 – 1452,9 1475,9 – 1500,9 20 48 28
    12 698 – 716 728 – 746 18 30 12
    13 777 – 787 746 – 756 10 31 41
    14 788 – 798 758 – 768 10 30 40
    15 1900 – 1920 2600 – 2620 20 700 680
    16 2010 – 2025 2585 – 2600 15 575 560
    17 704 – 716 734 – 746 12 30 18
    18 815 – 830 860 – 875 15 45 30
    19 830 – 845 875 – 890 15 45 30
    20 832 – 862 791 – 821 30 41 71
    21 1447.9 – 1462,9 1495,5 – 1510,9 15 48 33
    22 3410 – 3500 3510 – 3600 90 100 10
    23 2000 – 2020 2180 – 2200 20 180 160
    24 1625,5 – 1660,5 1525 – 1559 34 101,5 135.5
    25 1850 – 1915 1930 – 1995 65 80 15
    26 814 – 849 859 – 894 30 / 40 10
    27 807 – 824 852 – 869 17 45 28
    28 703 – 748 758 – 803 45 55 10
    29 н/д (только DL) 717 – 728 11 н/д
    30 2305 – 2315 2350 – 2360 10 45 35
    31 452.5 – 457,5 462,5 – 467,5 5 10 5
    32 н/д (только DL) 1452-1496  44 н/д
    65 1920-2110 2110-2200  90  190
    66 1710-1780 2110-2200  90/70  400
    67 н/д (только DL) 738-758  20 н/д
    68 698-728 753-783  30  55
    69 н/д (только DL) 2570-2620  50 н/д
    70 1695-1710 1995-2020  25/15  300
    252 н/д (только DL)   без лицензии 5150-5250
    Примечание: используйте только «разгрузку»
     100 н/д
    255 н/д (только DL)   без лицензии 5725-5850
    Примечание: используйте только «разгрузку»
     125 н/д

    Распределение частот TDD LTE

    В связи с интересом к TDD LTE существует несколько непарных распределений частот, которые готовятся для использования LTE TDD.Диапазоны TDD LTE непарные, потому что восходящая и нисходящая линии связи используют одну и ту же частоту, будучи мультиплексированными по времени. TDD LTE популярен в интернет-провайдерах и закрытых сетях, где либо используется преимущественно передача данных (а не голос), либо нет наследия 2G/3G, либо ограниченный доступный спектр.

    ДИАПАЗОНЫ И ЧАСТОТЫ TDD LTE
    ПОЛОСА LTE
    НОМЕР
    РАСПРЕДЕЛЕНИЕ (МГц) ШИРИНА ПОЛОСЫ (МГц)
    33 1900 – 1920 20
    34 2010 – 2025 15
    35 1850 – 1910 60
    36 1930 – 1990 60
    37 1910 – 1930 20
    38 2570 – 2620 50
    39 1880 – 1920 40
    40 2300 – 2400 100
    41 2496 – 2690 194
    42 3400 – 3600 200
    43 3600 – 3800 200
    44 703 – 803 100
    45 1447 – 1467 20
    46 5150– 5925 (нелицензированные)
    Примечание: используйте только «разгрузку»
    775
    47 5855 – 5925 (без лицензии)
    Примечание: только для «разгрузки»
    70
    48 3550 – 3700 150

    Регулярно добавляются полосы частот 4G LTE / распределение спектра LTE в результате переговоров на регламентных собраниях ITU.Эти распределения LTE частично являются результатом цифрового дивиденда, а также из-за давления, вызванного постоянно растущей потребностью в мобильной связи. Многие из новых распределений спектра LTE имеют относительно небольшую полосу пропускания, часто 10–20 МГц, и это вызывает беспокойство.

    Поскольку LTE-Advanced использует агрегацию каналов для использования полосы пропускания 100 МГц, может потребоваться агрегация каналов по широкому набору частот, доступность достаточного спектра была признана серьезной технологической проблемой.

    Для использования с LTE выделяется много разных диапазонов. Эти полосы определены на предыдущей странице.

    На этой странице приведены дополнительные примечания и информация об этих различных диапазонах LTE.

    Диапазоны 4G/LTE Обзор

    Базовая станция CableFree LTE-Advanced CA

    Количество диапазонов, выделенных для использования, увеличилось по мере увеличения нагрузки на спектр.

    Невозможно, чтобы все распределения диапазонов LTE были одинаковыми по всему миру из-за различных положений регулирующих органов в разных странах.Не удалось получить глобальные распределения.

    В некоторых случаях кажется, что полосы перекрываются. Это связано с разными уровнями доступности по всему миру, где разные страны распределяли частоты по-разному сейчас и исторически. Это означает, что роуминг с LTE может иметь некоторые ограничения, поскольку не все телефоны или UE смогут получить доступ к одним и тем же частотам.

    Примечания к таблицам диапазонов LTE

    Есть несколько замечаний, которые могут дать некоторую информацию о диапазонах LTE, определенных в таблице на предыдущей странице.

    • LTE ​​Band 1:  Это один из парных диапазонов, определенных для 3G UTRA и 3GPP версии 99.
    • Диапазон LTE 4:   Этот диапазон LTE был представлен как новый диапазон для Северной и Южной Америки на Всемирной (административной) радиоконференции ВКР-2000. На этой международной конференции согласовываются международные распределения спектра. Нисходящая линия диапазона 4 перекрывается с нисходящей линией диапазона 1. Это облегчает роуминг.
    • LTE ​​Band 9:   Этот диапазон пересекается с Band 3, но имеет другие пределы диапазона и также предназначен только для использования в Японии.Это упрощает достижение роуминга, и многие терминалы определены так, что они являются двухдиапазонными 3 + 9
    • LTE ​​Band 10:   Этот диапазон является расширением диапазона 4 и может быть доступен не везде. Он обеспечивает увеличение полосы пропускания с 45 МГц (в паре) до 60 МГц в паре.
    • LTE ​​Band 11:   Этот диапазон «1500 МГц» идентифицируется 3GPP как диапазон для Японии, но во всем мире он выделен мобильной службе на «совместной первичной основе».
    • LTE ​​Band 12:  Этот диапазон ранее использовался для вещания и был освобожден в результате «цифрового дивиденда».
    • LTE ​​Band 13:  Этот диапазон ранее использовался для вещания и был освобожден в результате «цифрового дивиденда». Дуплексная конфигурация отличается от стандартной, поскольку восходящая линия имеет более высокую частоту, чем нисходящая.
    • LTE ​​Band 14:  Этот диапазон ранее использовался для вещания и был освобожден в результате «цифрового дивиденда».Дуплексная конфигурация отличается от стандартной, поскольку восходящая линия имеет более высокую частоту, чем нисходящая.
    • LTE ​​Band 15:  Этот диапазон LTE был определен ETSI для использования в Европе, но не был принят 3GPP. Эта полоса объединяет две номинально полосы TDD, чтобы обеспечить одну полосу FDD.
    • LTE ​​Band 16:  Этот диапазон LTE был определен ETSI для использования в Европе, но не был принят 3GPP. Эта полоса объединяет две номинально полосы TDD, чтобы обеспечить одну полосу FDD.
    • LTE ​​Band 17:  Этот диапазон ранее использовался для вещания и был освобожден в результате «цифрового дивиденда».
    • LTE ​​Band 20:  Дуплексная конфигурация отличается от стандартной, поскольку восходящая линия имеет более высокую частоту, чем нисходящая.
    • LTE ​​Band 21:   Этот диапазон «1500 МГц» идентифицируется 3GPP как диапазон для Японии, но во всем мире он распределяется для мобильных служб на «совместной первичной основе».
    • LTE ​​Band 24:  Дуплексная конфигурация отличается от стандартной, поскольку восходящая линия имеет более высокую частоту, чем нисходящая.
    • LTE ​​Band 33:  Это был один из диапазонов, определенных для непарного спектра в версии 99 спецификаций 3GPP.
    • LTE ​​Band 34:  Это был один из диапазонов, определенных для непарного спектра в версии 99 спецификаций 3GPP.
    • LTE ​​Band 38:  Этот диапазон находится в центре интервала между восходящими и нисходящими парами LTE Band 7.
    Бескабельные диапазоны спектра 4G LTE Диапазоны частот 4G/LTE и спектр

    Хотя 3GPP может определять диапазоны для использования в LTE или любой другой мобильной службе, фактические распределения производятся МСЭ на международной основе на Всемирных радиоконференциях, а затем в отдельных странах. администрации могут распределять использование спектра в своих странах. 3GPP не имеет законной основы и может работать только с администрациями различных стран.

    Полосы частот могут распределяться на первичной и вторичной основе.Первичные пользователи имеют первый доступ к полосе частот, вторичные пользователи, как правило, могут использовать полосу частот при условии, что они не создают помех первичным пользователям.



    Для получения дополнительной информации

    Для получения дополнительной информации о продуктах и ​​услугах CableFree свяжитесь с нами, и наша команда будет рада порекомендовать точное решение, точно соответствующее вашим требованиям.



    Диапазоны частот VLA и возможности настройки — Научный веб-сайт



    Для наблюдений, проведенных с помощью 8-битных дискретизаторов в рамках общей программы наблюдений, каждый приемник может настроиться на две разные частоты, каждая на 1.024 ГГц в той же полосе частот. Правосторонняя круговая (RCP) и левосторонняя круговая (LCP) поляризации принимаются для обеих частот, кроме низкочастотного приемника (50 — 500 МГц), обеспечивающего линейную поляризацию. Каждый из этих четырех потоков данных соответствует номенклатуре VLA и известен как IF (для канала «промежуточной частоты») «A», «B», «C» и «D». IF A и B обеспечивают RCP, IF C и D обеспечивают LCP. ПЧ A и C всегда имеют одну и ту же частоту, как и ПЧ B и D (но обратите внимание, что частота ПЧ A и C обычно отличается от частоты B и D).Обычно мы называем эти два независимых потока данных «парами IF», то есть парой «A/C» и парой «B/D». В настоящее время для каждой пары ПЧ можно сопоставить максимум 1,024 ГГц (см. Конфигурации коррелятора), а общая максимальная полоса пропускания составляет 2,048 ГГц. Чтобы отличить эту 8-битную систему от 3-битной системы (описанной ниже), эти пары ПЧ обозначаются A0/C0 и B0/D0.

    Диапазоны настройки, а также частоты по умолчанию для непрерывных приложений приведены в таблице 7 ниже.

    Таблица 7: Частоты по умолчанию для «непрерывных» приложений с 8-битной дискретизацией
    Диапазон Диапазон 1 Частоты по умолчанию для непрерывных приложений (ГГц)

    (ГГц) Пара IF A0/C0 Пара IF B0/D0
    4 м (4) 0,058-0,084 Н/Д Подлежит уточнению
    90 см (П) 0.23-0,47 2 0,236 — 0,492 Н/Д
    20 см (длина) 1,0-2,0 3 1,0 — 1,5 2 1,5 — 2,0 2
    13 см (S) 2,0–4,0 2,0 — 3,0
    3,0 — 4,0
    6 см (С) 4,0-8,0 4,5 — 5,5 5.5 — 6,5
    3 см (X) 8,0-12,0 8,0 — 9,0 9,0 — 10,0
    2 см (Ку) 12,0-18,0 13,0 — 14,0
    14,0 — 15,0
    1,3 см (K) 18,0-26,5 20,2 — 21,2
    21,2 — 22,2
    1 см (Ка) 26.5-40.0 32,0 — 33,0
    31,0 — 32,0
    0,7 см (Q) 40,0-50,0 40,0 — 41,0
    41,0 — 42,0
    Примечания:
    1. Здесь перечислены номинальные края ленты. Для всех диапазонов приемники могут быть настроены на частоты за пределами этого диапазона, но за счет ухудшения характеристик. Свяжитесь с персоналом VLA для получения дополнительной информации.
    2. Настройка по умолчанию для P-диапазона обеспечивает два поддиапазона из пары ПЧ A0D0, каждый шириной 128 МГц, охватывая диапазоны 236–364 МГц и 364–492 МГц. Разрешение канала 125 кГц. Пара B0D0 будет использоваться для 4-полосной настройки.
    3. Установка частоты по умолчанию для L-диапазона включает две пары ПЧ 512 МГц (каждая состоит из 8 смежных поддиапазонов по 64 МГц), чтобы покрыть весь диапазон 1–2 ГГц приемника L-диапазона.

    В целом, для всех диапазонов частот, кроме Ка, если общий диапазон двух независимых ПЧ (определяемый как разность частот между нижним краем одной пары ПЧ и верхним краем другой) составляет меньше 8.0 ГГц нет ограничений на размещение частот двух пар ПЧ. Для диапазонов K, Ka и Q (единственные диапазоны, в которых возможен диапазон частот более 8 ГГц) действуют специальные правила:

    .
    • В диапазоне Ka низкочастотный фронт ПЧ АС должен быть выше 32,0 ГГц. Ограничений на частоту BD нет, если только диапазон BD не перекрывается с диапазоном AC, когда последний настроен на предельную частоту 32,0 ГГц или около нее. В этом случае инструмент подготовки наблюдений (OPT) может не разрешить запрошенные настройки частоты.Пользователям, желающим использовать такую ​​настройку частоты, рекомендуется обращаться в службу поддержки NRAO для получения возможных вариантов настройки.
    • В диапазонах K и Q, если диапазон частот превышает 8,0 ГГц, частота BD должна быть ниже частоты переменного тока.

    Для 3-битных семплеров доступно больше опций. Эта система обеспечивает четыре пары поляризации (R, L), каждая шириной 2048 МГц. Пара ПЧ A/C предоставляет две пары выборок, помеченные как A1C1 и A2C2, а пара ПЧ B/D предоставляет две пары выборок, помеченные как B1D1 и B2D2.Максимальный частотный диапазон, разрешенный для пар A1C1 и A2C2, составляет около 5000 МГц. То же ограничение применяется к B1D1 и B2D2. Приведенные выше ограничения по настройке для разделения и расположения 8-битных пар A0C0 и B0D0 также применяются к 3-битным парам.

    Приложение B: Стандартные буквенные обозначения IEEE для радиолокационных диапазонов

    ТАБЛИЦА B.1 Стандартные буквенные обозначения IEEE для радиолокационных полос, используемых сообществом ССИЗ, и их сравнение с распределениями МСЭ

    Международный стол
    Обозначение ленты Номинальный диапазон частот Конкретные диапазоны частот для радаров на основе присвоений ITU (см. примечания 1, 2)
    Регион 1 Район 2 Район 3
    ВЧ 3–30 МГц (Примечание 3)
    УКВ 30–300 МГц Нет 138–144 МГц 223–230 МГц
    216–225 МГц
    (см. Примечание 4)
    УВЧ 300–1000 МГц (Примечание 5) 420–450 МГц (Примечание 4)
    890–942 МГц (Примечание 6)
    Л 1-2 ГГц 1215–1400 МГц
    С 2–4 ГГц 2300–2500 МГц
    2700–3600 МГц 2700–3700 МГц
    С 4–8 ГГц 4200–4400 МГц (Примечание 7)
    5250–5850 МГц 5250–5925 МГц
    Х 8–12 ГГц   8.5–10,68 ГГц
    Ку 12–18 ГГц 13,4–14 ГГц
    15,7–17,7 ГГц
    К 18–27 ГГц 24,05–24,25 ГГц 24,05–24,25 ГГц 24,05–24,25 ГГц
    24,65–24,75 ГГц
    (Примечание 8)
    Ка 27–40 ГГц   33.4–36 ГГц
    В 40–75 ГГц   59–64 ГГц
    Ш 75–110 ГГц   76–81 ГГц
      92–100 ГГц
    мм (Примечание 9) 110–300 ГГц   126–142 ГГц
      144–149 ГГц
    231–235 ГГц
    238–248 ГГц
    (Примечание 10)

    ПРИМЕЧАНИЯ:

    1.Эти распределения частот Международного союза электросвязи (МСЭ) взяты из таблицы, содержащейся в статье S5 Регламента радиосвязи МСЭ, издание 2002 г., подтвержденного в 2009 г. (см. https://standards.ieee.org/findstds/standard/521-2002.html). ). ITU не определяет конкретной службы для радаров, а перечисленные частотные присвоения получены от тех радиослужб, которые используют радиолокацию. Перечисленные распределения частот включают распределения как для первичной, так и для вторичной службы. Списки частотных присвоений включены только для справки и могут быть изменены.

    2. Конкретные диапазоны частот для радиолокации перечислены в Национальном управлении по телекоммуникациям и информации (NTIA) Руководстве по правилам и процедурам федерального управления радиочастотами , глава 4. Руководство NTIA (известное как Красная книга) можно загрузить с http://www.ntia.doc.gov/osmhome/redbook/redbook.html.

    3. На КВ нет официальных диапазонов ITU для радиолокации. Так называемые КВ-радары могут работать в любом месте чуть выше диапазона вещания (1.605 МГц) до 40 МГц или выше.

    4. Частоты от 216 до 450 МГц иногда называли Р-диапазоном.

    5. Официальное обозначение МСЭ диапазона сверхвысоких частот распространяется до 3000 МГц. Однако в радиолокационной практике верхний предел обычно принимается равным 1000 МГц, L- и S-диапазоны используются для описания более высоких диапазонов УВЧ.

    %PDF-1.3 % 154 0 объект > эндообъект внешняя ссылка 154 104 0000000016 00000 н 0000002450 00000 н 0000002595 00000 н 0000003428 00000 н 0000003646 00000 н 0000003713 00000 н 0000003837 00000 н 0000003940 00000 н 0000004138 00000 н 0000004321 00000 н 0000004483 00000 н 0000004606 00000 н 0000004743 00000 н 0000004872 00000 н 0000005021 00000 н 0000005150 00000 н 0000005278 00000 н 0000005435 00000 н 0000005612 00000 н 0000005733 00000 н 0000005912 00000 н 0000006106 00000 н 0000006240 00000 н 0000006365 00000 н 0000006507 00000 н 0000006640 00000 н 0000006822 00000 н 0000006978 00000 н 0000007102 00000 н 0000007286 00000 н 0000007445 00000 н 0000007595 00000 н 0000007775 00000 н 0000007909 00000 н 0000008069 00000 н 0000008253 00000 н 0000008373 00000 н 0000008500 00000 н 0000008677 00000 н 0000008840 00000 н 0000008973 00000 н 0000009106 00000 н 0000009282 00000 н 0000009407 00000 н 0000009534 00000 н 0000009711 00000 н 0000009927 00000 н 0000010060 00000 н 0000010193 00000 н 0000010325 00000 н 0000010465 00000 н 0000010589 00000 н 0000010749 00000 н 0000010900 00000 н 0000011049 00000 н 0000011176 00000 н 0000011300 00000 н 0000011446 00000 н 0000011624 00000 н 0000011806 00000 н 0000011979 00000 н 0000012117 00000 н 0000012244 00000 н 0000012362 00000 н 0000012496 00000 н 0000012649 00000 н 0000012776 00000 н 0000012910 00000 н 0000013053 00000 н 0000013180 00000 н 0000013360 00000 н 0000013519 00000 н 0000013684 00000 н 0000013854 00000 н 0000014010 00000 н 0000014124 00000 н 0000014281 00000 н 0000014403 00000 н 0000014509 00000 н 0000014621 00000 н 0000014738 00000 н 0000014856 00000 н 0000014986 00000 н 0000015009 00000 н 0000016170 00000 н 0000016193 00000 н 0000017322 00000 н 0000017345 00000 н 0000018474 00000 н 0000018496 00000 н 0000019378 00000 н 0000019400 00000 н 0000020306 00000 н 0000020328 00000 н 0000021267 00000 н 0000021372 00000 н 0000021485 00000 н 0000021595 00000 н 0000021617 00000 н 0000022571 00000 н 0000022594 00000 н 0000023716 00000 н 0000002736 00000 н 0000003406 00000 н трейлер ] >> startxref 0 %%EOF 155 0 объект > эндообъект 156 0 объект ,✮}?’W\rZU) /U (`?-M5ٟriNoJțO) /П-12 /В 1 >> эндообъект 256 0 объект > поток x\\{>XWꎕe8̙H[x��B46]땆I r7HxZFNş{[email protected] @][email protected]^0$ƪjR 8 5Bil[$;)0t(rl4Hj3=5M>vg−ʡ* wZhu;] [email protected]|wpaidG$/>pEhѦy

    Диапазоны частот 5G NR — 5G Radio

    Диапазоны частот для 5G NR разделены на два разных диапазона частот:

    Диапазон частот 1 (FR1)

    Частотный диапазон 1 (FR1) включает полосы частот менее 6 ГГц, некоторые из которых являются полосами, традиционно используемыми в предыдущих стандартах, но были расширены для охвата потенциальных новых предложений спектра от 410 МГц до 7125 МГц.

    Диапазон частот 2 (FR2)

    Диапазон частот 2 (FR2) включает полосы частот от 24,25 ГГц до 52,6 ГГц. Полосы в этом диапазоне миллиметровых волн имеют меньший диапазон, но более широкую доступную полосу пропускания, чем полосы в FR1.

    Беспроводная сеть 5G CableFree

    Диапазоны частот и пропускная способность канала

    Из последней опубликованной версии 3GPP TS 38.101 в следующих таблицах перечислены указанные полосы частот и пропускная способность канала стандарта 5G NR.

    Обратите внимание, что диапазоны NR определяются с префиксом «n». Когда диапазон NR перекрывается с диапазоном 4G LTE, они используют один и тот же номер диапазона.

    Диапазон частот 1

    0 2100 0 5, 10, 15, 20 0 1800

    0 FDD 0 850 0 5, 10, 15, 20 999 — 716

    0 FDD 0 958 — 768 0 N18 0 1900 0 0 N28

    0 FDD 0 700

    1 0 9, 10, 15, 20 9015 0 5, 10 0 2100 0 N38 0 3500 0 0 N65

    0 FDD 0 2100 0 617 — 652 0 0 N74 0 5, 10, 15, 20 0 N80 0 N82 0 N83 0 0 1700 0 N89 0 5, 10, 15, 20
    Band Duplex Mode ƒ (МГц) Общее название Подмножество диапазона UPLink (МГц) Doundlink (МГц) Дуплексное расстояние (МГц) канал пропускной способности (МГц)
    N1 FDD IMT N65 1920 — 1980 2110 — 2170111 190 — 2170 190 5, 10, 15, 20
    N2 FDD 1900 PCS N25 1850 — 1910 1930 — 19 1930 — 19911 80, 20111
    N3 FDD DCS 1710 — 1785 1805 — 1880 95 5, 10, 15, 20, 25, 30
    N5
    N5 CLR 824 — 849 869 — 894 45 9011 1 5, 10, 15, 20
    N7 FDD 2600 IMT-E 2500 — 2570 2620 — 2690 120 5, 10, 15, 20, 25 , 30, 40, 50
    N8 FDD 900 900 Extended GSM 880 — 915 925 — 960 11110 45
    N12 FDD 700 Нижняя SMH 699 — 716 729 — 746 30 5, 10, 15
    N14 700

    1
    Верхний SMH 788 — 798 758 — 768 -30 5, 10
    FDD 850 ниже 800 (Япония) 815 — 830 860 — 875 45 5 , 10, 15
    n20 F DD 800 Цифровые дивиденды (ЕС) 832 — 862 832 — 862 791 — 821 -41 5, 10, 15, 20
    N25 FDD Расширенные ПК 1850 — 1915 1930 — 1995 — 1995 90, 20
    N28 APT 703 — 748 758 — 803 55 5, 10, 15, 20
    N29 SDL 700 Нижний SMH N / A 717 — 728 N / A 5, 10
    N30 FDD 2300 WCS 2305 — 2315 2350 — 2360111 2350 — 2360111 45
    N34 TDD IMT 2010 — 2025 н/д 5, 10, 15
    TDD 2600 IMT-E 2570 — 2620 N / A 5, 10, 15, 20
    N39 TDD 1900 DCS-IMT Gap 1880 — 1920 N / A 5, 10, 15, 20, 25, 30, 40
    N40 TDD 2300 S -Полос 2300 — 2400 N / A N / A 5, 10, 15, 20, 25, 30, 40, 50, 60, 80,
    N41 TDD 2500 BRS N90 2496 — 2690 N / A 10, 15, 20, 30, 40, 50, 60, 80, 900, 1000111
    N48 TDD CBRS (US) 3550 — 3700 N / 5, 10, 15, 20, 40, 50, 50, 80, 90, 100
    N50 TDD 1500 L-Band 1432 — 1517 N / A 5, 10, 15, 20, 30, 40, 50, 60, 80111
    N51 TDD 1500 L- Удлинитель группы 1427 — 1432 N / A 5
    расширенные IMT 1920 — 2010 2110 — 2200 190 5, 10 , 15, 20
    N66 N66 FDD 1700 Удлиненные AWS 1710 — 1780 1710 — 1780111 [6] [6] 400 5, 10, 15, 20, 40
    N70 FDD 2000 AWS-4 1695 — 1710 1995 — 2020 300, 5, 10, 15, 20, 25
    N71 FDD 600 Цифровой дивиденд (США) 663 – 6 98 617 — 652 — 46 5, 10, 15, 20
    FDD 1500 Нижняя L-Band (Япония) 1427 — 1470 1475 — 1518 48 5, 10, 15, 20
    N75 SDL 1500 L-Band N / A 1432 — 1517 N / A 5, 10, 15, 20
    N76 N76 SDL 1500 расширенные L-Band N / A 1427 — 1432 N / A 5
    N77 TDD 3700 C-Band 3300 — 4200 N / A 10, 15, 20, 40, 50, 60, 80, 90, 100
    N78 TDD 3500 C- Лента n77 3300 – 3800 Н/Д 10, 15, 20, 40, 50, 60, 80, 90, 1 00
    N79 TDD 4700 4700 C-Band 4400 — 5000 N / A 40, 50, 60, 80, 100
    Sul 1800 DCS DCS 1710 — 1785 N / A N / A 5, 10, 15, 20, 25, 30
    N81 Sul 900 Расширенный GSM 880 — 915 N / A N / A 5, 10, 15, 20
    Sul 800 Цифровые дивиденды (ЕС) 832 — 862 N / N / A N / A 5, 10, 15, 20
    Sul 700 700111 APT 703 — 748 N / A N / A 5, 10 , 15, 20
    n84 СУЛ 2100 ИМТ 90 110 1920 — 1980 N / A N / A N / A 5, 10, 15, 20
    N86 Sul Расширенные AWS [A 15] 1710 — 1780 N / A N / A N / A 5, 10, 15, 20, 40
    Sul 850 CLR 824 — 849 N / A N / 5, 10, 15, 20
    N90 TDD 2500 2500 BRS 2496 — 2690 N / A 10, 15, 20, 30, 40, 50, 60 , 80, 90, 100
    Band Duplex
    MODE
    (MHZ) Общее название Символ Подмножество диапазона UPLink (МГц) Doundlink (МГц) Дуплекс МГц) Полоса пропускания канала (МГц)

    Диапазон частот 2

    8

    0 0 K-Band 9016 0 n261
    Band ƒ (ГГц) Общее название Подмножественное название подмножество полосы восходящей линии связи (ГГц) канал пропускной способности (MHZ)
    N257 28 LMDS 26.50 — 29.50 50, 100, 200111 50, 100, 200, 400
    N258 26 K-Band 24.25 — 27.50 50, 100, 200, 400
    N259 42 V-Band 39.50 — 43.50 — 43.50 50, 100, 200, 400
    N260 39 KA-Band 37.00 — 40.00 50, 100, 200, 400
    28 Ка-диапазон n257 27.50 — 28,35 50, 100, 200111 50, 100, 200, 400
    (ГГц) ƒ (ГГц) Общее название Подмножество группы AUPLink / Doundlink (ГГц) канал пропускной способности (МГц)

    Для получения дополнительной информации

    Свяжитесь с нами

    Диапазоны частот радио и радаров

    Диапазоны частот радио и радаров предыдущий | Следующий Содержание — Умножители частоты | Частоты полицейского радара | Обозначения частотных диапазонов | Звуковые волны
    Умножители частоты
    Гц Гц циклов в секунду 10 0 Гц 1 Гц
    килогерц кГц одна тысяча герц 10 3 Гц 1000 Гц
    мегагерц МГц один миллион герц 10 6 Гц 1 000 000 Гц
    гигагерц ГГц один миллиард герц 10 9 Гц 1 000 000 000 Гц
    терагерц ТГц один триллион герц 10 12 Гц 1 000 000 000 000 Гц

    Частоты полицейских радаров мира
    Лента Частота Длина волны Примечания
    С 2.455 ГГц 4,827 дюйма
    12,261 см
    устаревшее
    Х 9,41 ГГц 1,254 дюйма
    3,186 см
    Европа
    Х 9,90 ГГц 1,192 дюйма
    3,028 см
    Европа
    Х 10,525 ГГц 1,121 дюйма
    2,848 см
    США
    Ку 13,450 ГГц 0.878 в
    2,229 см
    Европа
    Ближний Восток
    К 24,125 ГГц 0,4892 дюйма
    1,243 см
    США, Австралия, Европа
    К 24,150 ГГц 0,4897 дюйма
    1,241 см
    США
    Ка 33,4–36,0 ГГц 0,353–0,328 дюйма
    8,976–8,328 мм
    США, Австралия, Европа
    ИК — Инфракрасный 331.6 ТГц 904 нм Лазерный радар

    Рекламные ссылки
    Обозначения полос частот

    Диапазоны военных радаров
    Номенклатура диапазонов военных радаров, диапазоны L, S, C, X, Ku и K возникли во время Второй мировой войны как секретный код, чтобы ученые и инженеры могли говорить о частотах, не разглашая их. После войны коды были рассекречены и добавлены Ка-диапазон и миллиметр (мм).Номенклатура диапазонов военных радаров сегодня широко используется в радиолокации, спутниковой и наземной связи, а также в приложениях военного радиоэлектронного противодействия.

    Диапазоны военных радаров
    длина волны
    Радиолокационный диапазон Частота Примечания
    ВЧ 3–30 МГц Высокочастотный
    УКВ 30–300 МГц Очень высокая частота
    УВЧ 300–1000 МГц Ультравысокая частота
    Л 1–2 ГГц
    С 2–4 ГГц
    С 4–8 ГГц
    Х 8–12 ГГц
    Ку 12–18 ГГц
    К 18–27 ГГц
    Ка 27–40 ГГц
    мм 40–300 ГГц миллиметров

    Военные HF, VHF, UHF такие же, как радиодиапазоны HF, VHF, UHF соответственно.

    Радиолокационные диапазоны МСЭ
    Международный союз электросвязи (МСЭ) определяет полосы частот, предназначенные для радиолокационных систем. Диапазоны радаров ITU являются поддиапазонами военных обозначений.

    Радиолокационные диапазоны МСЭ
    Диапазон МСЭ Частота
    УКВ 138–144 МГц
    216–225 МГц
    УВЧ 420–450 МГц
    890–942 МГц
    Л 1.215 — 1400 ГГц
    С 2,3–2,5 ГГц
    2,7–3,7 ГГц
    С 5,250–5,925 ГГц
    Х 8,500–10,680 ГГц
    Ку 13,4–14,0 ГГц
    15,7–17,7 ГГц
    К 24,05–24,25 ГГц
    Ка 33,4–36,0 ГГц

    VHF — V ery H igh F requency
    UHF — U ltra H igh F Частота

    Радиодиапазоны
    Обозначения радиодиапазонов приведены ниже.Обратите внимание, что диаграмма радиодиапазона включает длину волны. На заре радио было легче измерить длину волны, чем частоту.

    Диапазоны радиочастот
    Лента Номенклатура Частота Длина волны
    ЭЛЬФ Чрезвычайно низкая частота 3–30 Гц 100 000 — 10 000 км
    SLF Сверхнизкая частота 30–300 Гц 10 000 — 1 000 км
    УЛЧ Ультранизкая частота 300–3000 Гц 1000 — 100 км
    ВНЧ Очень низкая частота 3–30 кГц 100 — 10 км
    ЛФ Низкочастотный 30–300 кГц 10 — 1 км
    МФ Средняя частота 300–3000 кГц 1 км — 100 м
    ВЧ Высокая частота 3–30 МГц 100 — 10 м
    УКВ Очень высокая частота 30–300 МГц 10 — 1 м
    УВЧ Ультравысокая частота 300–3000 МГц 1 м — 10 см
    СВЧ Сверхвысокая частота 3–30 ГГц 10 — 1 см
    КВЧ Чрезвычайно высокая частота 30–300 ГГц 1 см — 1 мм

    Ленты ECM
    В отрасли электронных средств противодействия (ECM) используются собственные обозначения диапазонов.

    Ленты ECM
    Лента Частота
    А 30–250 МГц
    Б 250–500 МГц
    С 500–1000 МГц
    Д 1–2 ГГц
    Е 2–3 ГГц
    Ф 3–4 ГГц
    Г 4–6 ГГц
    Н 6–8 ГГц
    я 8–10 ГГц
    Дж 10–20 ГГц
    К 20–40 ГГц
    Л 40–60 ГГц
    М 60–100 ГГц

    Рекламные ссылки

    Звуковые волны — это волны давления воздуха, которые распространяются со скоростью 765 миль в час на уровне моря, в отличие от электромагнитных радиоволн или радиолокационных волн, которые распространяются со скоростью света.Звук представляет собой волну давления колеблющихся молекул воздуха и не выходит в вакуум космического пространства.

    Большинство людей в лучшем случае слышат звуковые волны в диапазоне от 20 до 20 000 Гц, в звуковом диапазоне. Звук, волны давления, могут распространяться до 10 МГц, однако выше 160 кГц дальность распространения сильно уменьшается из-за поглощения атмосферными газами, воздухом.

    Звуковые ленты
    Лента Диапазон частот
    инфразвук 0–20 Гц
    аудио 20–20 000 Гц
    УЗИ 20 кГц — 10 МГц

    Звуковые приложения

    Диапазон частот Использовать Группа
    0–20 Гц Слоны, Киты инфразвук
    20–20 000 Гц Люди, Животные, Рыбы, SONAR аудио
    10–30 кГц Грызуны аудио — ультразвук
    20–75 кГц Насекомые аудио — ультразвук
    20–160 кГц Летучие мыши, Дельфины УЗИ
    100 кГц — 2 МГц Проверка конструкций УЗИ
    1–10 МГц Медицинское применение УЗИ

    Радио AM передает электромагнитные волны с 0.
