Физическая формула расчета эквивалентного сопротивления в цепи

Расчёт электрических схем, содержащих несколько сопротивлений (резисторов), при нахождении силы тока в цепи, напряжения или мощности, производится с использованием метода свёртывания. Метод заключается в том, чтобы найти эквивалентное сопротивление выделенных участков цепи. Основная задача – замена резисторов, имеющих различное подключение относительно друг друга, на эквивалент (Rэкв.).

Эквивалентное сопротивление резисторов

Таблица ESR

Как известно, эквивалентное последовательное сопротивление (ЭПС) зависит от многих факторов. Поэтому результаты измерений этого параметра разными ESR-метрами порой сильно различаются. Некоторые приборы даже имеют специальную таблицу с допустимыми значениями ESR для сравнения.
В Таблице №1 указаны величины ESR новых, ранее нигде не применявшихся электролитических конденсаторов. Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4, о котором я уже рассказывал на страницах сайта. Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте.

На данный момент таблица №1 не заполнена полностью, так как у меня не оказалось в наличии конденсаторов некоторых номиналов. Несмотря на это, таблица постепенно будет дополняться новыми данными.

Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).

мкф/вольты	6,3V	10V	16V	25V	35V	50V	63V	160V	250V	400V	450V
1	4,3	10
2,2
4,7	1,7	2,6
10	2	1,1	2,7	2,2
22	0,69	1,2	0,77
33	0,44	0,91
47	0,84	0,87	0,49	0,68
68	0,33
82	0,57	0,55/ 0,89
100	0,46	0,75	0,17	0,4	0,29	0,43	0,77	0,35
220	0,53	0,25	0,49
330	0,25	0,22
470	0,16	0,13	0,12	0,08
1000	0,07	0,08	0,07
2200	0,03	0,02	0,03
4700	0,03

В качестве образцов для измерения ESR (Таблица №1) использовались новые конденсаторы разных производителей. Преимущественно это конденсаторы Jamicon серии TK – с широким температурным диапазоном (значения выделены жирным шрифтом), а также ELZET, SAMWHA и GEMBIRD. Стоит отметить, что при проверке конденсаторы Jamicon показали более низкое значение ESR по сравнению с другими.

Отмечу и то, что производители выпускают конденсаторы с разными характеристиками и свойствами. Их делят на серии. В приведённой таблице приводится ESR обычных конденсаторов.

Кроме них выпускаются и конденсаторы Low ESR и Low Impedance, ЭПС которых, как правило, очень мал и порой составляет сотые доли ома.

Заносить величину ESR или импеданса таких конденсаторов в таблицу нет особого смысла, так как он очень мал и его легко узнать из документации на серию.

В колонке на 450V для ёмкости 82μF указано два значения ESR. Первое – среднее значение для конденсаторов SAMWHA (SD, 85 0 C(M)). Второе, выделенное цветом, это ESR конденсатора CapXon (LY, 105 0 C) для ЖК-телевизоров в вытянутом корпусе (13х50).

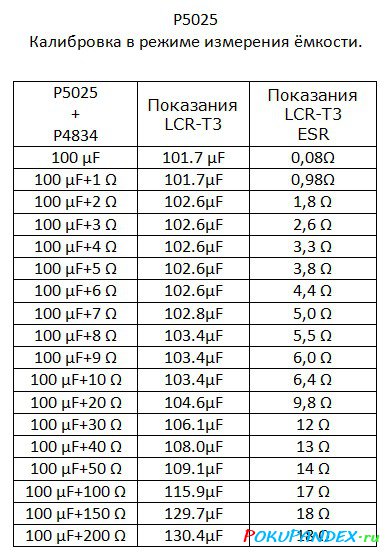

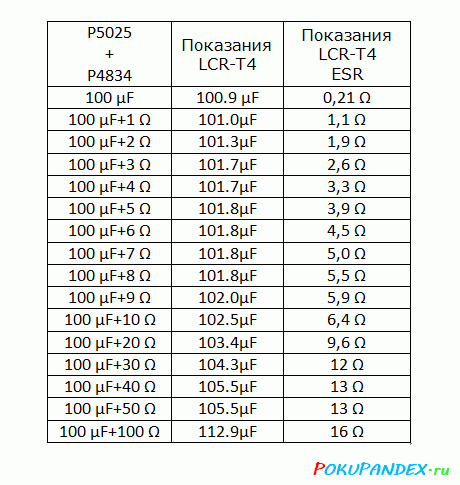

Отмечу ещё раз, что разные модели ESR-метров могут показывать разную величину ESR у одного и того же конденсатора. Как уже говорилось, эквивалентное последовательное сопротивление зависит от многих факторов, да и методика его измерения у различных приборов отличается. Поэтому здесь и указано, какой прибор применялся для измерений.

Для сравнения приведу ещё одну таблицу. Перед вами Таблица №2 с ориентировочными значениями ESR для электролитических конденсаторов разной ёмкости. Данная таблица используется Бобом Паркером в разработанном им ESR-метре K7214.

Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

мкф/вольты	10V	16V	25V	35V	63V	160V	250V
1	14	16	18	20
2.2	6	8	10	10	10
4.7	15	7,5	4,2	2,3	5
10	6	4	3,5	2,4	3	5
22	5,4	3,6	2,1	1,5	1,5	1,5	3
47	2,2	1,6	1,2	0,5	0,5	0,7	0,8
100	1,2	0,7	0,32	0,32	0,3	0,15	0,8
220	0,6	0,33	0,23	0,17	0,16	0,09	0,5
470	0,24	0,2	0,15	0,1	0,1	0,1	0,3
1000	0,12	0,1	0,08	0,07	0,05	0,06
4700	0,23	0,2	0,12	0,06	0,06

Как видно, некоторые ячейки таблицы №2 пусты. Для конденсаторов ёмкостью до 10 мкФ максимально допустимой величиной ESR приемлемо считать 4 – 5 Ом.

Не помешает помнить одно простое правило:

У любого исправного электролитического конденсатора ESR не превышает 20 Ом (Ω).

Третий вариант схемы измерителя ESR

Чтобы иметь возможность проверять тракты ЗЧ, в схему прибора необходимо ввести еще один переключатель, с помощью которого частота генератора импульсов понижается до 1 кГц.

Кроме того, измерения показали, что потребляемый прибором ток не превышает 3…5 мА, и его лучше сделать малогабаритным переносным, чтобы иметь всегда под рукой. Питать такой вариант прибора можно от батареи типа «Крона» через маломощный 5-вольтовый стабилизатор.

Схема такого варианта прибора показана на рис.З. Переключателем S2 выбирают частоту генератора, а переключателем S3 включают питание прибора.

Рис. 3. Схема самодельного измерителя ESR с питанием от батареи.

Длительная работа с прибором позволила выявить еще один «скрытый резерв»: с помощью него можно проверять катушки индуктивности (обмотки трансформаторов) на наличие короткозамкнутых витков.

При этом прибор измеряет все то же реактивное сопротивление, только на этот раз индуктивное Х|_. Индуктивное сопротивление можно рассчитать по формуле:

где Xl ~ индуктивное сопротивление, Ом; f — частота, Гц; L — индуктивность, Гн. Например, катушка индуктивностью в 100 мкГн на частоте 100 кГц имеет индуктивное сопротивление Хр=62,8 Ом.

Ели такую катушку подключить к нашему прибору, стрелка измерителя практически останется в положении «бесконечность», отклонение будет едва заметно. Наличие же в обмотке катушки короткозамкнутого витка (витков) приведет к резкому уменьшению индуктивного сопротивления, до единиц ом, и стрелка прибора в этом случае покажет какое-то малое сопротивление.

Индуктивность катушек, применяемых в радиотехнических устройствах, может находиться в очень широких пределах: от единиц микрогенри в ВЧ дросселях до десятков генри в силовых трансформаторах.

Поэтому проверка катушек с большой индуктивностью на частоте 100 кГц может вызвать затруднения. Чтобы проверять такие катушки (например, первичные обмотки маломощных силовых трансформаторов), частоту генератора нужно установить в 1 кГц (переключателем S2).

igroSFERA.NET

Мы уже привыкли к основным параметрам конденсатора: ёмкости и рабочему напряжению. Но в последнее время не менее важным параметром стало его эквивалентное последовательное сопротивление (ЭПС). Что же это такое и на что оно влияет?

Любой электронный компонент не идеален. Это относится и к конденсатору. Совокупность его свойств показывает условная схема.

Как видим, реальный конденсатор состоит из ёмкости C, которую мы привыкли видеть на схемах в виде двух вертикальных полос. Далее резистор Rs, который символизирует активное сопротивление проволочных выводов и контактного сопротивления вывод – обкладка.

Так как любой, даже очень хороший диэлектрик имеет определённое сопротивление (до сотен мегаом), то параллельно обкладкам изображается резистор Rp. Именно через этот «виртуальный» резистор течёт так называемый ток утечки. Естественно, никаких резисторов внутри конденсатора нет. Это лишь для наглядности и удобного представления.

Из-за того, что обкладки у электролитического конденсатора скручиваются и устанавливаются в алюминиевый корпус, образуется индуктивность L.

Свои свойства эта индуктивность проявляет лишь на частотах выше резонансной частоты конденсатора. Приблизительное значение этой индуктивности – десятки наногенри.

Итак, из всего этого выделим то, что входит в ЭПС электролитического конденсатора:

Сопротивление, которое вызвано потерями в диэлектрике из-за его неоднородности, примесей и наличия влаги;
Омическое сопротивление проволочных выводов и обкладок. Активное сопротивление проводов;
Контактное сопротивление между обкладками и выводами;
Сюда же можно включить и сопротивление электролита, которое увеличивается из-за испарения растворителя электролита и изменения его химического состава вследствие взаимодействия его с металлическими обкладками.

Все эти факторы суммируются и образуют сопротивление конденсатора, которое и назвали эквивалентным последовательным сопротивлением – сокращённо ЭПС, а на зарубежный манер ESR (Equivalent Serial Resistance).

Как известно, электролитический конденсатор в силу своего устройства может работать только в цепях постоянного и пульсирующего тока из-за своей полярности. Собственно, его и применяют в блоках питания для фильтрации пульсаций после выпрямителя. Запомним эту особенность конденсатора – пропускать импульсы тока.

Из всего сказанного следует, что электролитические конденсаторы, работающие в высокочастотных импульсных схемах (блоки питания, инверторы, преобразователи, импульсные стабилизаторы) работают в довольно экстремальных условиях и выходят из строя чаще. Зная это производители выпускают специальные серии с низким ESR. На таких конденсаторах, как правило, присутствует надпись Low ESR, что означает «низкое ЭПС».

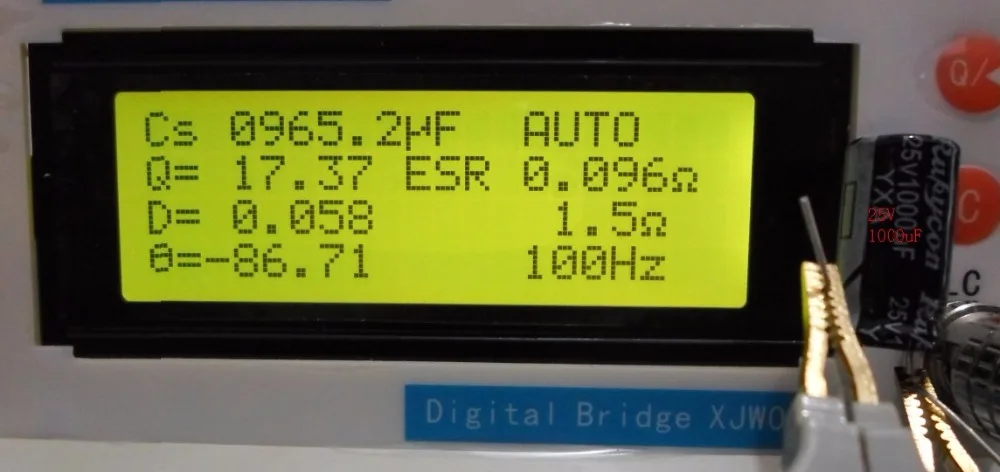

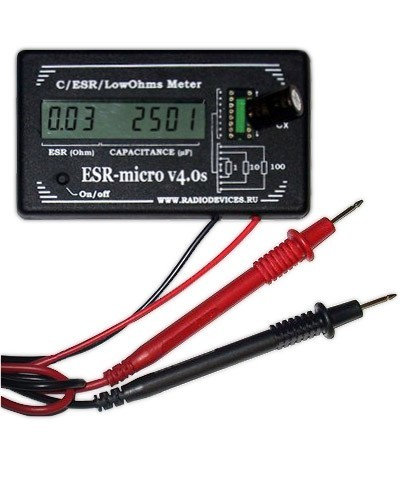

При ремонте любой аппаратуры необходимо производить замеры ESR при помощи специального измерительного прибора — ESR-метра. Для тестирования конденсаторов и измерения ESR существует немало серийно выпускаемых приборов. На сегодняшний день самый доступный — это универсальный тестер радиокомпонентов LCR-T4 Tester, функционал которого поддерживает замер ESR конденсаторов. В радиотехнических журналах можно встретить описания самодельных приборов и приставок к мультиметрам для измерения ESR. В продаже можно найти и узкоспециализированные ESR-метры, которые способны измерять ёмкость и ЭПС без выпайки их из платы, а также разряжать их перед этим с целью защиты прибора от повреждения высоким остаточным напряжением конденсатора. К таким приборам относятся, например, такие как ESR-micro v3.1, ESR-micro V4.0s, ESR-micro v4.0SI.

Таблица ESR конденсаторов для LCR T4

Мкф/вольты	6,3V	10V	16V	25V	35V	50V	63V	160V	250V	400V	450V
1	4,3
2,2
4,7	1,7	2,6
10	2	1,1	2,7	2,2
22	0,69	1,2	0,77
33	0,44	0,91
47	0,84	0,87	0,49	0,68
68	0,33
82	0,57	0,55/0,89
100	0,46	0,75	0,17	0,4	0,43	0,77	0,35
220	0,53	0,25	0,49
330	0,25	0,22
470	0,16	0,13	0,12	0,08
1000	0,07	0,08	0,07
2200	0,03	0,02	0,03
4700	0,03

Сводная таблица ESR конденсаторов Боба Паркера

При отсутствии нанесенных значений ESR на измерительном приборе большинство радиолюбителей рекомендуют пользоваться сводной таблицей Боба Паркера. Данные в этой таблице используются большинством производителей измерителей, как Китайских, так и европейских.

Таблица ESR конденсаторов Боба Паркера для K7214

Некоторые ячейки в данной таблице не заполненны. Это потому, что для конденсаторов, емкость которых до 10 мкФ, максимально допустимой величиной ESR принято считать 4 — 5 Ом. Также следует помнить тот факт, что у любого исправно работающего электролитического конденсатора ЭПС не превышает 20 Ом. Чем меньше ESR — тем лучше, это вам скажет любой мастер с опытом.

Мкф/вольты	10V	16V	25V	35V	63V	160V	250V
1	14	16	18	20
2.2	6	8	10	10	10
4.7	15	7,5	4,2	2,3	5
10	6	4	3,5	2,4	3	5
22	5,4	3,6	2,1	1,5	1,5	1,5	3
47	2,2	1,6	1,2	0,5	0,5	0,7	0,8
100	1,2	0,7	0,32	0,32	0,3	0,15	0,8
220	0,6	0,33	0,23	0,17	0,16	0,09	0,5
470	0,24	0,2	0,15	0,1	0,1	0,1	0,3
1000	0,12	0,1	0,08	0,07	0,05	0,06
4700	0,23	0,2	0,12	0,06	0,06

Читайте далее:

5G не вредит здоровью

Com cardroid voice update произошла ошибка

Как включить Panorama UI в КС ГО(CS GO)

Таблица распиновки датчиков лямбда зонда на 4 провода

Какое напряжение использовать для проверки

Так как электролитические конденсаторы являются поляризованными, мы можем либо использовать напряжение переменного тока с фиксированным значением постоянного тока или просто использовать переменное напряжение достаточно низкого уровня, так чтоб емкости на тесте не превышали максимальное обратное напряжение (обычно меньше 1 В). Большинство ESR метров используют именно этот второй подход, поскольку он прост в реализации и не нужно беспокоиться о полярности измерения. Здесь выберем 100 мВ предел измерения напряжения. Это напряжение выбирается потому, что оно ниже прямого напряжения на p/n-переходе (от 0,2 до 0,7 вольт в зависимости от типа полупроводника) так что можно выполнить измерения ESR прямо в схеме — не выпаивая конденсатор.

На приведенном ниже графике показано расчетное значение ESR в зависимости от измеряемого напряжения при использовании 100 мВ сигнала от 50 Ом источника ЗЧ.

Вообще расчет до сих пор основывался на допущении, что реактивное сопротивление конденсатора близко к нулю. Поэтому для того, чтобы получить наиболее точный результат, важно выбрать частоту измерения на основе значения параметров конденсатора так, чтоб реактивное сопротивление игнорировалось. Напомним, что реактивное сопротивление конденсатора равно:

Если мы игнорируем это и зафиксируем реактивное сопротивление — получим зависимость емкости от частоты. На приведенном ниже графике показаны такие отношения для трех значений (0.5, 1, 2 Ом).

Этот график служит для определения минимальной частоты, необходимой для измерения данной емкости для того, чтобы реактивное сопротивление было ниже заданного значения. Например, если есть конденсатор 10 мкф, минимальная частота на 2 Ома примерно 8 кГц. Если мы хотим, чтобы реактивное сопротивление было меньше 1 Ом, то минимальная частота нужна примерно 16 кГц. И если мы хотим снизить реактивное сопротивление еще до 0,5 Ом, нужно будет задать частоту генератора выше 30 кГц.

ESR электролитических конденсаторов

В основном параметр ESR касается именно электролитических конденсаторов. Электролит, который там есть, теряет часть своих свойств при нагреве и конденсатор меняет свою емкость, что, конечно же, нежелательно. После приличного нагрева конденсатор начинает тупить, вздувается и быстро стареет.

У вздувшихся конденсаторов в первую очередь как раз ESR и растёт, тогда как ёмкость до определённого времени может оставаться практически номинальной ( ну той, которая написана на самом конденсаторе)

Чаще всего они вспухают в импульсных блоках питания и на материнках, обычно рядом с процессором (там выше на них нагрузка, да и тепло от процессора, вероятно, свою роль играет). Один из характерных симптомов: техника (комп, монитор) начинает включаться всё хуже и хуже. Либо с паузой (до нескольких часов после включения в сеть), либо с -дцатой попытки.

Ещё симптом: если отрубить питание на некоторое время (сетевой фильтр выключить, или из розетки выдернуть) – то снова начинает включаться не с первой попытки, или после паузы. А если не выключать питание, то комп может включаться сразу (но это тоже до поры, до времени, разумеется). Но бывает, что конденсаторы не вспухли, а ESR уже в десятки раз выше нормы. Тогда, понятно, заменяем. По опыту – очень частая проблема. И весьма легко диагностируемая (особенно, при наличии чудо-приборчика от китайских товарищей).

Описание работы простого ESR метра

Измеренная величина выводится на микроамперметр. Преимущество схемы – возможность оценить состояние конденсатора, не выпаивая его из платы устройства. Как и во всех подобных схемах , которые можно найти в интернете, основой его является генератор импульсов.

В данной конструкции он собран на одном элементе (DD1.1) и RC-цепи R1 и С1, которая определяет частоту работы генератора. В данном случае это около 100 кГц. Сигнал с генератора усиливается оставшимися пятью элементами микросхемы DD1 до амплитуды в районе 250мВ, который потом поступает на исследуемый Cx.

Исследуемый конденсатор подключается к контактам X1 и X2 ESR измерителя. Для защиты тестера от заряда, имеющегося в конденсаторе Cx, предусмотрена линия защиты состоящая из С4, R8, VD1 и VD2. Измеряемый сигнал после прохождения через конденсатор Cx усиливается транзистором VT1, далее выпрямляется четырьмя диодами VD3-VD6, а затем отфильтровывается конденсатором С6.

К выводам X3 и X4 через резистор R14 подключается микроамперметр со шкалой полного отклонения около 50мкA. Значения, отображаемые на индикаторе в основном пропорционально значению ESR конденсатора. Конечно, необходимо путем калибровки связать значение ESR и емкость нового конденсатора, чтобы можно было обнаружить не соответствие при испорченном конденсаторе.

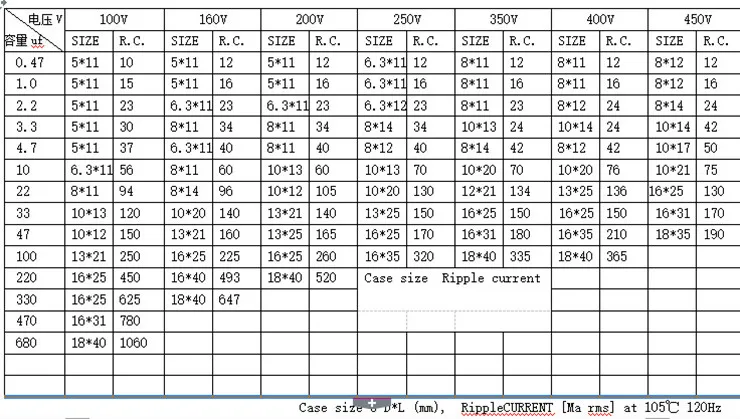

Таблицы максимальных значений ESR у электролитических конденсаторов

Итак, из всего этого выделим то, что входит в ЭПС электролитического конденсатора:

Сопротивление, которое вызвано потерями в диэлектрике из-за его неоднородности, примесей и наличия влаги;
Омическое сопротивление проволочных выводов и обкладок. Активное сопротивление проводов;
Контактное сопротивление между обкладками и выводами;
Сюда же можно включить и сопротивление электролита, которое увеличивается из-за испарения растворителя электролита и изменения его химического состава вследствие взаимодействия его с металлическими обкладками.

Examples of Bad Caps

Heathkit GC-1000 Most Accurate Clock

Oven Controller

See Hints and Tips: Cold Oven https://www.prc68.com/I/HaT.shtml#Oven Robertshaw Controller in GE Electric Oven Two caps in the analog temperature control circuitry, both marked 4. 7 uF 35 V, tested C: 000 ESR: —. The interesting thing is that the replacement caps, rated 4.7 uF 25 V, are larger. This means the capacitors the factory used were faulty in that you can’t get that much capacitance in that small a package with that voltage rating.

Cap	WVDC	dia mm	height mm	pitch mm
Old	4.7	35	4	6	1.5
New	4.7	25	5	11	2

The height needs to be short in order to allow for the relay board that’s mounted directly above this board (see the Hints and Tips web page). The replacement parts were installed laying on their sides out of general principles. But it turned out it was required for vertical clearnace.

Самодельные измерительные приборы

Очередная схема посвященная вопросу как проверить конденсатор. Приборов, выпускаемых современной промышленностью множество и многие мультиметры уже давно снабжены такой функцией, но вот только не все легко и просто.

Основная проблема в электролитических конденсаторах это так называемое Эквивалентное Последовательное Сопротивление (ЭПС сокращенно или ESR если по- буржуйски).Вот его-то как раз мультиметры измерять-то и не умеют, и этот параметр остается «скрытой угрозой» для радиоаппаратуры.

Мы сейчас не будем вдаваться в подробности что такое ESR (ЭПС), если кому интересно, то можете почитать вот эту статейку, в которой, кстати, так-же схема прибора для измерения ESR имеется.

Немного теории про конденсатор

Типичный конденсатор может быть смоделирован как идеальный конденсатор последовательно с резистором — эквивалентное последовательное сопротивление. Если мы приложим напряжение переменного тока на конденсатор при тестировании через токоограничивающий резистор, получим следующую схему:

Схему можно рассматривать как простой резисторный делитель, если частота источника переменного тока достаточно высока, поскольку реактивное сопротивление конденсатора обратно пропорционально частоте практически для любой емкости. Таким образом, мы можем использовать значение измеряемого напряжения на конденсаторе для расчета ESR:

Для ESR получаем такую вышеприведённую формулу. Если использовать генератор с 50 омным выходом, то можно подключить конденсатор при тестировании непосредственно к выходу функционального генератора и измерить напряжение переменного тока на конденсаторе, после чего рассчитать ESR с помощью вышеприведенного уравнения.

Конденсаторы Low ESR танталовые и полимерные

Case	EIA/LECQ	L	W	H	s	m	a(min)	k
C	6032	6,0 ± 0,3	3,2 ± 0,3	2,5 ± 0,3	2,2 ± 0,1	1,3 ± 0,3	2,5	1,4 ± 0,2
V	7343-20	7,3 ± 0,3	4,3 ± 0,3	2,0 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	—
D	7343	7,3 ± 0,3	4,3 ± 0,3	2,8 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	1,5 ± 0,2
E	7343H	7,3 ± 0,3	4,3 ± 0,3	4,0 ± 0,3	2,4 ± 0,1	1,3 ± 0,3	3,8	1,5 ± 0,2

Маркировка емкости состоит из 3-х знаков, где последняя цифра обозначает количество нулей в номинале, измеряемом в пикофарадах. На все типоразмеры наносится маркировка емкости, а на типоразмер D — маркировка рабочего напряжения.

Технические характеристики и маркировка low ESR танталовых конденсаторов VISHAY SPRAGUE, серия 293D

Технические характеристики и маркировка low ESR танталовых конденсаторов VISHAY SPRAGUE, серия 593D

Технические характеристики и маркировка low ESR танталовых конденсаторов KEMET, серия T495

Технические характеристики и маркировка low ESR танталовых конденсаторов KEMET, серия T520

Технические характеристики и маркировка low ESR танталовых конденсаторов AVX, серия TPS

Технические характеристики и маркировка Ultra Low ESR танталовых конденсаторов Panasonic SP Cap, серия CX

Low ESR танталовые конденсаторы имеющие низкое значение эквивалентного последовательного сопротивления позволяют работать с большими токами пульсаций чем традиционные танталовые конденсаторы. Выпускаются в типоразмерах C и D танталовых конденсаторов. В качестве бюджетной замены могут быть рекомендованы неполярные многослойные керамические конденсаторы большой емкости обладающие лучшим значением последовательного сопротивления для больших частот и меньшиим током утечки.

Измерение эквивалентного последовательного сопротивления (ESR)

Бывает так, что с виду и по параметрам конденсатор рабочий, но прибор все же не работает. В таком случае его можно либо просто заменить новым, либо воспользоваться прибором для расширенной проверки – RLC-метром, при помощи которого можно измерить эквивалентное последовательное сопротивление (ESR) конденсатора. Рост этой величины приводит к дополнительному нагреву конденсатора, что негативно влияет на его технические характеристики и существенно сокращает срок службы. Основным преимуществом RLC-метра является возможность задавать частоту, на которой проводится проверка. Это особенно важно как при проверке конденсаторов, которые работают на высоких частотах в импульсниых блоках питания, так и при тестировании Low-ESR конденсаторов. Оценка допустимого ESR проводится либо в соответствии со сравнением со значением этой величины в новом конденсаторе такого типа, либо опираясь на таблицу с ориентировочными значениями для электролитических конденсаторов разной емкости (например, таблица Боба Паркера).

В общем, ничего сложного в проверке конденсаторов нет. Конденсатор со временем теряет свои свойства накапливать энергию. Поэтому желательно периодически проверять радиокомпоненты в электронных устройствах – этим можно обеспечить их надежную и качественную работу на долгие годы. Наш интернет-магазин предлагает широкий выбор мультиметров и RLC-метров, которые помогут вам в этом. Если у вас возникнут дополнительные вопросы по подбору прибора или самому процессу проверки – обращайтесь в наш отдел технической поддержки, будем рады помочь!

Последовательное соединение элементов

Общее сопротивление

Подобное включение подразумевает комбинацию деталей в прямой последовательности. Выход одного сопротивления подключается к входу другого. При этом отсутствуют какие-либо ответвления на участке. Величина тока, который проходит через все соединённые последовательно компоненты, будет одна и та же.

Внимание! Снижение потенциала на каждом резистивном элементе в сумме даст полное напряжение, приложенное к последовательной цепи.

Последовательное включение резисторов

В случае постоянного тока формула закона Ома для отрезка цепи имеет вид:

I = U/R.

Сила тока зависит от приложенного напряжения и оказанного ему сопротивления. Если выразить R, его формула:

R = U/I.

Параметры последовательной цепи, включающей n соединённых друг с другом элементов, имеют свои особенности.

Проходящий по цепи ток везде одинаковый:

I = I1= I2= … = In.

Прикладываемое напряжение является суммой напряжений на каждом резисторе:

U = U1 + U2+ … + Un.

Следовательно, рассчитать можно общее:

Rэкв.= U1/I + U2/I + … +Un/I) = R1 + R2 + … +Rn.

Важно! Последовательная цепь, имеющая в своём составе N резисторов равного номинала, имеет эквивалентное сопротивление Rэкв. = N*R.

Таблица esr электролитических конденсаторов

Содержание:

1 Таблица допустимого и реального ESR (Эквивалентного последовательного сопротивления)
- 1. 1 Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).
- 1.2 Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.
2 Таблица допустимого и реального ESR (Эквивалентного последовательного сопротивления)
- 2.1 Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).
- 2.2 Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.
- 2.3 Реальные параметры конденсатора
- 2.4 Где “прячется” ESR в конденсаторе
- 2.5 Почему вредно большое значение ESR
- 2.6 ESR электролитических конденсаторов
- 2.7 Таблица ESR
- 2.8 Как измерить ESR
- 2.9 Конденсаторы с низким ESR
- 2.10 Заключение

Таблица допустимого и реального ESR (Эквивалентного последовательного сопротивления)

В Таблице №1 указаны величины ESR новых, ранее нигде не применявшихся электролитических конденсаторов. Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4, о котором я уже рассказывал на страницах сайта. Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте.

Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).

мкф/вольты	6,3V	10V	16V	25V	35V	50V	63V	160V	250V	400V	450V
1	4,3	10
2,2
4,7	1,7	2,6
10	2	1,1	2,7	2,2
22	0,69	1,2	0,77
33	0,44	0,91
47	0,84	0,87	0,49	0,68
68	0,33
82	0,57	0,55/ 0,89
100	0,46	0,75	0,17	0,4	0,29	0,43	0,77	0,35
220	0,53	0,25	0,49
330	0,25	0,22
470	0,16	0,13	0,12	0,08
1000	0,07	0,08	0,07
2200	0,03	0,02	0,03
4700	0,03

Jamicon показали более низкое значение ESR по сравнению с другими.

Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

мкф/вольты	10V	16V	25V	35V	63V	160V	250V
1	14	16	18	20
2.2	6	8	10	10	10
4. 7	15	7,5	4,2	2,3	5
10	6	4	3,5	2,4	3	5
22	5,4	3,6	2,1	1,5	1,5	1,5	3
47	2,2	1,6	1,2	0,5	0,5	0,7	0,8
100	1,2	0,7	0,32	0,32	0,3	0,15	0,8
220	0,6	0,33	0,23	0,17	0,16	0,09	0,5
470	0,24	0,2	0,15	0,1	0,1	0,1	0,3
1000	0,12	0,1	0,08	0,07	0,05	0,06
4700	0,23	0,2	0,12	0,06	0,06

Не помешает помнить одно простое правило:

У любого исправного электролитического конденсатора ESR не превышает 20 Ом (Ω).

Таблица допустимого и реального ESR (Эквивалентного последовательного сопротивления)

Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).

мкф/вольты	6,3V	10V	16V	25V	35V	50V	63V	160V	250V	400V	450V
1	4,3	10
2,2
4,7	1,7	2,6
10	2	1,1	2,7	2,2
22	0,69	1,2	0,77
33	0,44	0,91
47	0,84	0,87	0,49	0,68
68	0,33
82	0,57	0,55/ 0,89
100	0,46	0,75	0,17	0,4	0,29	0,43	0,77	0,35
220	0,53	0,25	0,49
330	0,25	0,22
470	0,16	0,13	0,12	0,08
1000	0,07	0,08	0,07
2200	0,03	0,02	0,03
4700	0,03

Для сравнения приведу ещё одну таблицу. Перед вами Таблица №2

с ориентировочными значениями ESR для электролитических конденсаторов разной ёмкости. Данная таблица используется Бобом Паркером в разработанном им ESR-метре K7214.

Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

мкф/вольты	10V	16V	25V	35V	63V	160V	250V
1	14	16	18	20
2.2	6	8	10	10	10
4. 7	15	7,5	4,2	2,3	5
10	6	4	3,5	2,4	3	5
22	5,4	3,6	2,1	1,5	1,5	1,5	3
47	2,2	1,6	1,2	0,5	0,5	0,7	0,8
100	1,2	0,7	0,32	0,32	0,3	0,15	0,8
220	0,6	0,33	0,23	0,17	0,16	0,09	0,5
470	0,24	0,2	0,15	0,1	0,1	0,1	0,3
1000	0,12	0,1	0,08	0,07	0,05	0,06
4700	0,23	0,2	0,12	0,06	0,06

Не помешает помнить одно простое правило:

У любого исправного электролитического конденсатора ESR не превышает 20 Ом (Ω).

ESR – оно же эквивалентное последовательное сопротивление – это очень важный параметр конденсаторов. Для чего он нужен и как его определить, об этом мы как раз и поговорим в нашей статье.

Реальные параметры конденсатора

Думаю, все вы в курсе, что в нашем бесшабашном мире нет ничего идеального. То же самое касается и электроники. Радиоэлементы, каскады, радиоузлы также частенько дают сбои. Можно даже вспомнить недавнюю историю с космическим кораблем “Прогресс”. Сбой какого-то узла повлек гибель целого гиганта космической отрасли. Даже простой, на первый взгляд, радиоэлемент конденсатор, имеет в своем составе не только емкость, но и другие паразитные параметры. Давайте рассмотрим схему, из чего все-таки состоит наш реальный конденсатор?

r – это сопротивление диэлектрика и корпуса между обкладками конденсатора

С – собственно сама емкость конденсатора

ESR – эквивалентное последовательное сопротивление

ESI (чаще его называют ESL) – эквивалентная последовательная индуктивность

Вот на самом деле из чего состоит простой безобидный конденсатор, особенно электролитический. Рассмотрим эти параметры более подробно:

r – сопротивление диэлектрика. Диэлектриком может быть электролит в электролитических конденсаторах, бумага или еще какая-нибудь дрянь). Также между выводами конденсатора находится его корпус. Он тоже обладает каким-то сопротивлением и тоже сделан из диэлектрика и относится сюда же.

С – емкость конденсатора, которая написана на самом конденсаторе плюс-минус некоторые отклонения, связанные с погрешностью.

ESI(ESL) – последовательная индуктивность – это собственная индуктивность обкладок и выводов. На низких частотах можно не учитывать. Почему? Читаем статью катушка индуктивности в цепи постоянного и переменного тока.

Где “прячется” ESR в конденсаторе

ESR представляет из себя сопротивление выводов и обкладок

Как вы знаете, сопротивление проводника можно узнать по формуле:

ρ – это удельное сопротивление проводника

l – длина проводника

S – площадь поперечного сечения проводника

Так что можете посчитать приблизительно сопротивление выводов конденсатора и заодно его обкладок 😉 Но, конечно же, так никто не делает. Для этого есть специальные приборы, которые умеют замерять этот самый параметр. Например, мой прибор с Алиэкспресса, который я недавно приобрел.

Почему вредно большое значение ESR

Раньше, еще когда только-только стали появляться первые электронные схемы, такой параметр, как ESR даже ни у кого не был на слуху. Может быть и знали, что есть это сопротивление, но оно никому не вредило. Но… с появлением первых импульсных блоков питания все чаще стали говорить о ESR. Чем же столь безобидное сопротивление не понравилось импульсным блокам питания?

На нулевой частоте (постоянный ток) и низких частотах, как вы помните из статьи конденсатор в цепи постоянного и переменного тока, конденсатор сам оказывает большое сопротивление электрическому току. В этом случае какие-то паразитные доли Ома сопротивления ESR не будут влиять на параметры электрической цепи. Все самое интересное начинается тогда, когда конденсатор работает в высокочастотных цепях (ВЧ).

Мы с вами знаем, что конденсатор пропускает через себя переменный ток. И чем больше частота, тем меньше сопротивление самого конденсатора. Вот вам формула, если позабыли:

где, Х_С – это сопротивление конденсатора, Ом

П – постоянная и равняется приблизительно 3,14

F – частота, измеряется в Герцах

С – емкость, измеряется в Фарадах

Но, одно то мы не учли… Сопротивление выводов и пластин с частотой не меняется! Так… и если пораскинуть мозгами, то получается, что на бесконечной частоте сопротивление конденсатора будет равняться его ESRу? Получается, наш конденсатор превращается в резистор? А как ведет себя резистор в цепи переменного тока? Да точно также как и в цепи постоянного тока: греется! Следовательно на этом резисторе будет рассеиваться мощность P в окружающую среду. А как вы помните, мощность через сопротивление и силу тока выражается формулой:

I – это сила тока, в Амперах

R – сопротивление резистора ESR, в Омах

Значит, если ESR будет больше, то и мощность рассеивания тоже будет больше! То есть этот резистор будет хорошенько нагреваться.

Догоняете о чем я вам толкую? 😉

Из всего выше сказанного можно сделать простенький вывод: конденсатор с большим ESR в высокочастотных цепях с большими токами будет нагреваться. Ну да ладно, пусть себе греется… Резисторы и микросхемы тоже ведь греются и ничего! Но весь косяк заключается в том, что с увеличением температуры конденсатора меняется и его емкость! Есть даже такой интересный параметр конденсатора, как ТКЕ или Температурный Коэффициент Емкости. Этот коэффициент показывает, насколько поменяется емкость при изменении температуры. А раз уже “плавает” емкость, то вслед за ней “плывет” и схема.

ESR электролитических конденсаторов

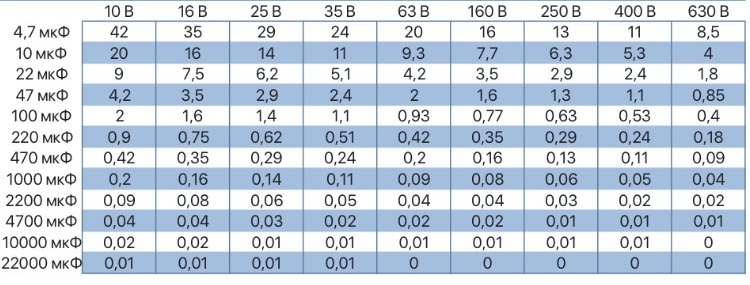

Таблица ESR

Как я уже сказал, ESR в основном проверяют именно у электролитических конденсаторов, потому что они используются в импульсных блоках питания. Вот небольшая табличка для максимально допустимых значений ESR для новых электролитических конденсаторов в зависимости от их рабочего напряжения:

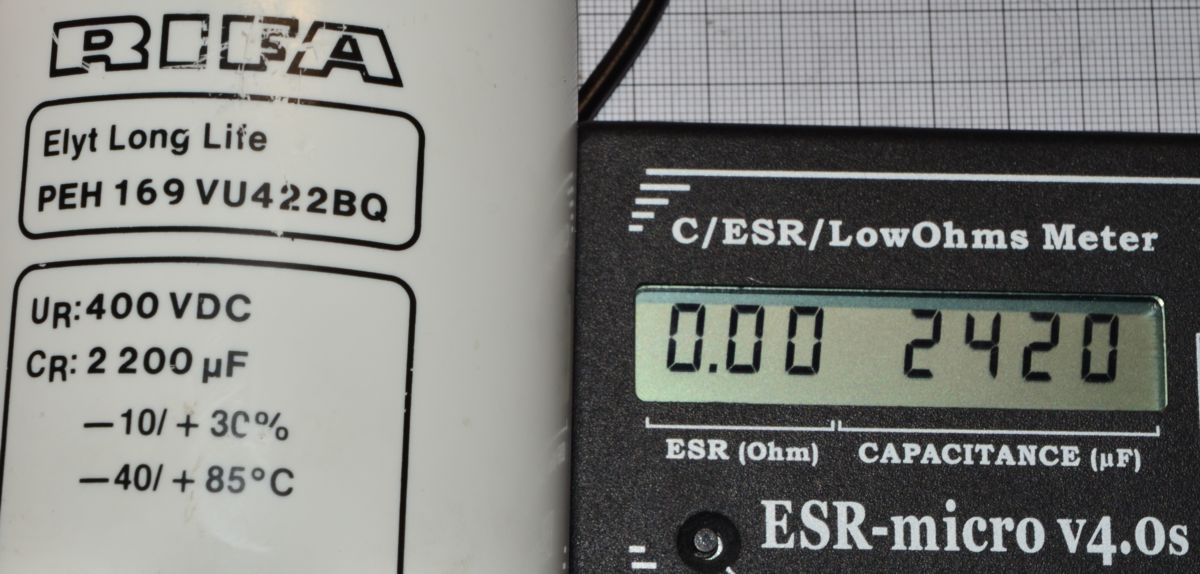

Как измерить ESR

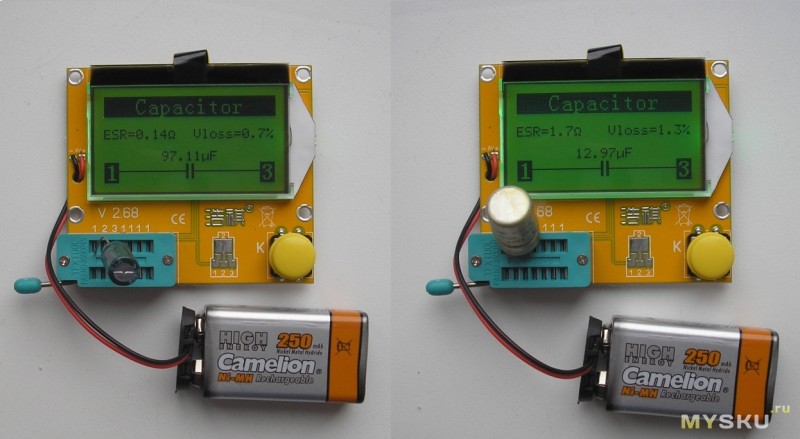

Давайте замеряем некоторые наши китайские конденсаторы на ESR. Для этого берем наш многофункциональный универсальный R/L/C/Transistor-metr и проведем несколько замеров:

Первым в бой идет конденсатор на 22 мкФ х 25 Вольт:

Емкость близка к номиналу. ESR=1,9 Ом. Если посмотреть по табличке, то максимальный ESR=2,1 Ом. Наш конденсатор вполне укладывается в этот диапазон. Значит его можно использовать в высокочастотных цепях.

Следующий конденсатор 100 мкФ х 16 Вольт

ESR=0,49 Ом, смотрим табличку… 0,7 максимальный. Значит тоже все ОК. Можно тоже использовать в ВЧ цепях.

И возьмем конденсатор емкостью побольше 220 мкФ х 16 Вольт

Максимальный ESR для него 0,33 Ом. У нас же высветило 0,42 Ома. Такой конденсатор уже не пойдет в ВЧ часть радиоаппаратуры. А в простые схемки, где гуляют низкие частоты (НЧ) сгодится в самый раз! ;-).

Конденсаторы с низким ESR

В нашем бурно-развивающемся мире электроника все больше строится именно на ВЧ части. Импульсные блоки питания почти полностью одержали победу над громоздкими трансформаторными блоками питания. Это мы, радиолюбители, до сих пор пользуемся самопальными блоками питания, сделанные из трансформаторов, которые нашли на помойке.

Но раз почти вся техника уходит в ВЧ диапазон, то и разработчики радиокомпонентов тоже не спят. Они создают конденсаторы, у которых низкий ESR и называются такие конденсаторы LOW ESR, что значит кондеры с низким ESR. На некоторых это пишут прямо на корпусе:

Отличительной чертой таких конденсаторов является то, что они вытянуты в длину. Также, по моим наблюдениям, на них чаще всего есть полоска золотого цвета:

Сейчас все чаще используют миниатюрные полимерные алюминиевые конденсаторы с низким ESR:

Где же их можно чаще всего увидеть? Конечно же, разобрав свой персональный компьютер. Можно найти их в блоке питания, а также на материнской плате компьютера.

На фото ниже мы видим материнскую плату компа , которая сплошь утыкана конденсаторами с LOW ESR, некоторые из них я отметил в красном прямоугольнике:

Самым маленьким ESR обладают керамические и SMD-керамические конденсаторы

Заключение

Ну что еще можно сказать про ESR? В настоящее время идет битва среди производителей за рынок. Кто предложит конденсатор с минимальным ESR и хорошей емкостью, тот молоток ;-). Не поленитесь также купить или собрать прибор ESR-метр. Особенно он будет очень актуален для ремонтников радиоэлектронной аппаратуры. Мультиметр может показать вам емкость и ток утечки, но вот внутреннее сопротивление покажет именно ESR-метр.

Бывало очень много случаев, когда аппаратура ну никак не хотела работать, хотя все элементы в ней были целые. В этом случае просто замеряли ESR-метром конденсаторы и выявляли их сопротивление. После замены дефектных конденсаторов с большим ESR на конденсаторы с низким ESR (LOW ESR), аппаратура оживала и работала долго и счастливо.

Таблица Esr Электролитических Конденсаторов на Русском – Лабораторные результаты

24.03.2022 Анжела Курпатова 0 Комментариев детали и замена, добавить комментарий, лабораторные результаты, предлагаемый метод, принцип работы

Прибор для проверки конденсаторов: схема, без выпайки

Расчетные значения ESR

Размах входного напряжения, В	Размах выходного напряжения, мВ	Емкость, мкФ	Рассчитанное значение ESR, Ом
1,68	58	4	1,68
1,68	80	6,8	2,35
1,68	66	47	1,88
1,72	44,8	220	1,26
1,72	48	470	1,35
1,68	42	660	1,18
1,72	45	2200	1,26

Длительная работа с прибором позволила выявить еще один скрытый резерв с помощью него можно проверять катушки индуктивности обмотки трансформаторов на наличие короткозамкнутых витков.

Лабораторный метод, который можно использовать для определения величины ESR электролитических конденсаторов, был предложен в [5]. Однако способ слишком дорогостоящий для реализации.

Эта модель игнорирует индуктивность выводов. Предположим, что, как показано на рисунке 2, тестируемый конденсатор подключен к генератору синусоидального сигнала с частотой F_г, внутреннее сопротивление генератора равно r_г:

Измерение коэффициента затухания цепи и внутреннего сопротивления генератора приводит к r_к, то есть эквивалентному последовательному сопротивлению (ESR) конденсатора:

Вместо использования синусоидального возбуждения мы можем использовать прямоугольный сигнал. Это позволяет нам использовать ряд Фурье для записи уравнения с уровнями + Vm и -Vm и периодом T:

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Если у вас возникли сложности, обращайтесь ко мне, и я помогу разобраться 🦉

Задать вопрос эксперту

Что такое ESR конденсатора? Работа с этим прибором не вызывает никаких сложностей. А если у Вас остались вопросы, задайте их мне!

ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание

Чтобы разобраться с ЭПС эквивалентном последовательном сопротивлением конденсатора, напомню конструкцию электролитического конденсатора.

На фотографии показаны разобранные электролитические конденсаторы. Внутри стакана находится виток, в котором смотаны обкладки конденсатора.

Этот размотанный виток состоит из алюминиевой фольги — фольга выполняет роль обкладок конденсатора. Между обкладками проложена бумага, которая пропитана электролитом. Выводы конденсатора к обкладкам крепиться с помощью заклепок.

Любой электронный компонент не идеален, в том числе и конденсатор. Электролитический конденсатор можно представить набором таких элементов,

Методы по предупреждению повышения ЭПС электролитических конденсаторов.

Следующие два совета больше подходят для проектировщика аппаратуры. Первый совет — это не допускать перегрева конденсаторов. Посмотрите на эту материнскую плату.

Это продлит не только срок службы конденсаторов но и собственно говоря срок службы самой радиоэлектронной аппаратуры, в которой применяются данные конденсаторы.

Какое должно быть значение величины ЭПС конденсатора? В идеальном случае оно должно быть 0 Ом. Но поскольку электролитический конденсатор не идеален, величина ЭПС хорошего, исправного конденсатора начинается где-то со значения 0,05 Ом.

Видео. Что такое ESR конденсатора?

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Если у вас возникли сложности, обращайтесь ко мне, и я помогу разобраться 🦉

Задать вопрос эксперту

Простой метод измерения ESR конденсаторов Работа с этим прибором не вызывает никаких сложностей. А если у Вас остались вопросы, задайте их мне!

Прибор для проверки конденсаторов: схема, без выпайки

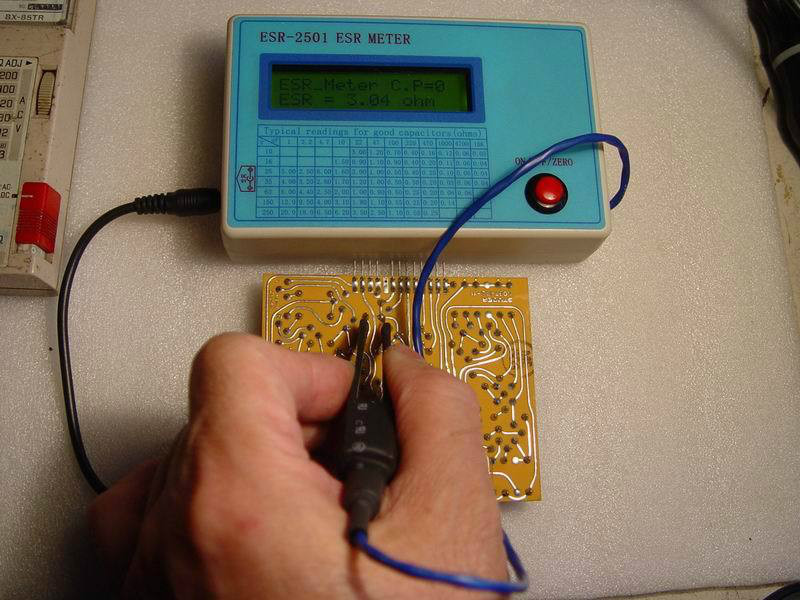

Включается питание, щупы надо замкнуть, установить регулятором 0 и можно уже производить измерение ЭПС или ESR конденсаторов.

Принцип действия прибора для проверки конденсаторов

Щупы мультиметра обеспечивают разность потенциалов, которая может быть использована для зарядки конденсатора. По времени зарядки можно приблизительно оценить емкость. Измеряя сопротивление, можно определить наличие повреждений или пробой конденсатора.

При измерении параметра ESR используются сложные алгоритмы. В таком тестере используются специальные микросхемы для управления процессом проверки.

Мнение эксперта

Знайка, главный эксперт в Цветочном городе

Если у вас возникли сложности, обращайтесь ко мне, и я помогу разобраться 🦉

Задать вопрос эксперту

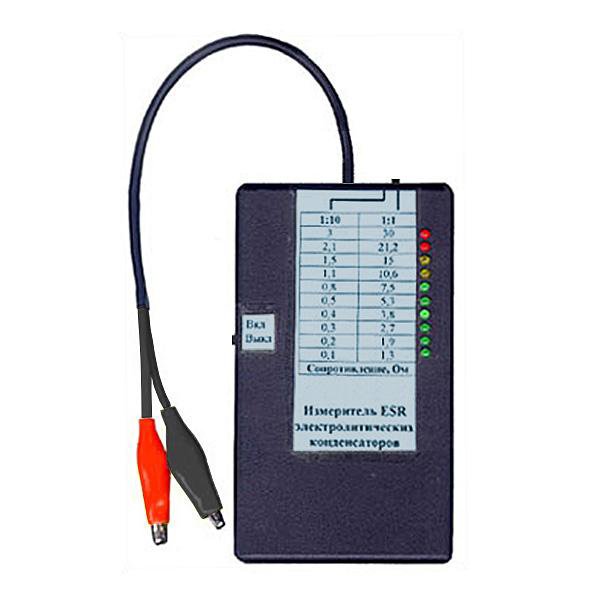

Прибор для проверки оксидных конденсаторов на ЭПС (ESR) | Мастер Винтик. Всё своими руками! Вместо использования синусоидального возбуждения мы можем использовать прямоугольный сигнал. А если у Вас остались вопросы, задайте их мне!

Схема простейшего измерителя ESR

Часть переменного тока потечет через обмотку, и стрелка будет все меньше отклоняться от значения бесконечность.

Обозначения на конденсаторах

От размеров элемента зависит количество данных, характеризующих его параметры. На корпус элемента наносятся обязательные электрические характеристики:

К сведению. Буква, обозначающая ёмкость, может стоять как после числового значения, так перед ним и между цифрами. Например, Н15; 1Н5; 15Н. Таким образом, может обозначаться десятичный разряд числа – 0,15нФ; 1,5нФ; 15нФ.

Содержание:

0.1 Прибор для проверки конденсаторов: схема, без выпайки

1 Простой метод измерения ESR конденсаторов
- 1.1 ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание
2 Что такое ESR конденсатора?
- - - - 2.0.0.0.0.1 Методы по предупреждению повышения ЭПС электролитических конденсаторов.
      - 2.0.0.0.1 Видео. Что такое ESR конденсатора?
- 2.1 Прибор для проверки конденсаторов: схема, без выпайки
- 2. 2 Принцип действия прибора для проверки конденсаторов
- 2.3 Схема простейшего измерителя ESR
- 2.4 Обозначения на конденсаторах

✂ Купон 250 руб на все товары Aliexpress

Автоматически будет добавлен в ваш аккаунт на Алиэкспресс

Электроника
Смартфоны и аксессуары
Другие товары с доставкой за 3-10 дней…

Получить купон

Глубокое погружение в ESR, тестирование — Блог — Эксперименты с полимерными конденсаторами

Конкурс element14 «Экспериментирование с полимерными конденсаторами» — это возможность «поэкспериментировать, протестировать, макетировать или просто поиграть с полимерными конденсаторами», а затем показать, чему они научились. Во втором посте представлены итоги экспериментов, результаты и выводы для всех полимерных конденсаторов Panasonic в наборе element14. Обсуждаются методы улучшения процедуры испытаний и потенциальные дополнительные области исследований.

Предыстория

Несмотря на то, что идеальный конденсатор не имеет последовательного сопротивления, эквивалентное последовательное сопротивление (ESR) существует во всех реальных конденсаторах, хотя и с очень малыми значениями в некоторых исследованных полимерных конденсаторах. . Будут использоваться два метода измерения ESR: Peak ESR70 и осциллограф с прямоугольной волной. ESR обычно указывается на уровне около 100 кГц, на котором работает Peak ESR70. В диапазоне 100 кГц конденсаторы, используемые в этом эксперименте, начинают приближаться к короткому замыканию, и индуктивностью можно пренебречь. При этих предположениях напряжение, измеренное на конденсаторе с помощью осциллографа, как показано на следующей диаграмме, связано с ESR.

Во вступительном посте было получено уравнение, показанное на диаграмме: :

Настройка AD9850

Установка на 300 кГц
Измерение Rout с помощью уравнения делителя напряжения с резистором 100 Ом вместо конденсатора
Измерение Vfg

Измерьте емкость и ESR каждого конденсатора с помощью ESR70

Измерить и записать СОЭ
Измерить и записать емкость

Измерьте емкость каждого конденсатора с помощью Tenma 72-1020 и Extech EX330

Измерьте и запишите емкость

Измерьте напряжение каждого конденсатора с помощью осциллографа Siglent 1102 CML и прямоугольной волны 300 кГц

Измерьте и запишите напряжение холостого хода Vfg на осциллографе
Установите проверяемый конденсатор на место, как показано на схеме
Измерить и записать напряжение на конденсаторе
Ищите экспоненциальный рост/падение из-за заряда/разряда RC и других аномалий

Пиковая СОЭ70

Измерение с помощью ESR70 простое и понятное. Прибор калибруется, удерживая кнопку проверки нажатой до тех пор, пока не будет получен запрос на компенсацию датчика. Зажимы замыкаются друг на друга, а измеренное сопротивление затем сохраняется в приборе и автоматически вычитается из последующих измерений. На фотографии выше конденсатор емкостью 4,7 мкФ измеряется с помощью прилагаемых зажимов типа «крокодил». Для деталей SMD было обнаружено, что наконечники пробников, разработанные jw0752, обеспечивают хороший контакт и легко адаптируются к ESR70 и могут использоваться, как показано ниже:

ESR70 не обеспечивает 4-проводное измерение Кельвина, и в техническом описании указано разрешение от 0,01 до 0,02 Ом, когда ESR ниже 2 Ом. Показания варьировались от измерения к измерению во время эксперимента, и в необработанных данных записывается приблизительная медиана.

В комментариях к предыдущему сообщению есть ряд замечаний по поводу ограничений ESR70 и предложений по улучшению измерения конденсаторов с низким ESR, таких как в этом эксперименте. Эти ограничения будут очевидны в представленных данных. Предложения по улучшению измерений представлены в конце этого поста.

Измерения емкости с помощью ESR70 были приемлемыми, но, как правило, ниже, чем у настольного мультиметра Tenma 72-1020, который имеет лучшие характеристики. Другой мультиметр также дал несколько более высокие показания, чем ESR70, и больше соответствовал Tenma.

Осциллографический метод

Для использования с осциллографическим методом было разработано простое тестовое приспособление с использованием 0,1-дюймовых разъемов DuPont для сквозных конденсаторов и контактных площадок, расположенных на макетной плате от 0,1 до 0,3 дюйма с интервалом 0,1 дюйма для разъемов SMD. .

Для генерации прямоугольной волны использовались самодельный генератор частоты AD9850 BoosterPack и стартовая панель Texas Instruments MSP-EXPFR6989.

Было обнаружено, что для некоторых конденсаторов частота 100 кГц приводила к чрезмерному экспоненциальному поведению RC, которое улучшалось при увеличении частоты до 300 кГц. Соответственно показания с помощью осциллографа были сняты с прямоугольной волной 300 кГц. Выходное сопротивление AD9850 было измерено как 61 Ом. На фото ниже тестируется электролитический конденсатор 47 мкФ.

На фото ниже проходит испытания полимерный конденсатор емкостью 10 мкФ. Для банок они были прижаты к колодкам. Танталовые конденсаторы также были прижаты к площадкам, хотя один меньший конденсатор был припаян, чтобы посмотреть, будет ли это иметь большое значение. Никакой ошибки / разницы между пайкой и запрессовкой не наблюдалось, когда были приняты меры для обеспечения хорошего контакта.

Испытательное приспособление осциллографа испытывает сопротивление между щупом осциллографа и проверяемым конденсатором. Приспособление имело переменное сопротивление в зависимости от того, использовались ли коллектор Dupont или колодки. Дополнительное сопротивление контактных площадок было оценено в 0,008 Ом, и оно было исключено (аналогично тому, как ESR70 компенсирует сопротивление пробника). Опять же, измерение не было полностью воспроизводимым. Приблизительная медиана была записана в таблицу данных с исключением высоко летающих.

На приведенном ниже снимке экрана осциллографа показан тестируемый алюминиевый электролитический конденсатор емкостью 220 мкФ , который указывает на очень низкое ESR. Поскольку перепад напряжения настолько мал, эта точка данных не была записана в таблицу.

Недорогой «MTester»

При проведении эксперимента я также получил среди прочего недорогой ESR и его ёмкость Atmelac 8 на основе китайского «MTester»2. Здесь измеряется полимерный гибридный конденсатор емкостью 33 мкФ:

Обратите внимание, что он не смог измерить ESR, который составил около 0,04 Ом с помощью ESR70 и метода осциллографа. Измеренная емкость 35,1 мкФ близка к показаниям других приборов.

Видеодемонстрация метода осциллографа

На видео ниже показано, как использовать метод осциллографа для измерения ESR.

У вас недостаточно прав для редактирования метаданных этого видео.

Редактировать носитель

Габаритные размеры Икс SmallMediumLargeCustom

Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden

Родительский контент

Глубокое погружение в ESR, Тестирование

Плакат

Загрузить Предварительный просмотр

Необработанные данные

Данные были записаны в следующую электронную таблицу, которая автоматически рассчитывала ESR методом осциллографа по мере ввода данных. Все полимерные конденсаторы Panasonic были проверены, и там, где были доступны MLCC или электролитические конденсаторы с аналогичными значениями, они также были протестированы. Полученные необработанные данные сведены в таблицу ниже.

Обратите внимание, что ESR не регистрировалось для тех конденсаторов, где ESR было равно или ниже 0,03 Ом или около того. ESR70 показывал 0,00 на этих конденсаторах, и метод осциллографа не считался надежным при таких низких уровнях, как отмечалось выше. Емкость измерялась с помощью ESR70 и двух цифровых мультиметров. В даташите ESR указано максимальное значение.

Анализ протестированных конденсаторов

Все полимерные конденсаторы Panasonic хорошо соответствуют спецификациям, указанным в техническом паспорте. Измерение проводилось при комнатной температуре, и конденсаторы не поднимались слишком сильно выше комнатной температуры.

Измерения емкости между ESR 70 и настольным мультиметром Tenma 72-1020 хорошо согласовывались, хотя ESR70 последовательно измерял меньше, чем Tenma 72-1020.

Измеренное ESR полимерных конденсаторов Panasonic во всех случаях было на уровне или ниже максимального значения, указанного в техническом описании. Максимальные значения, перечисленные в таблице и приведенные выше для электролитических конденсаторов, на самом деле являются «типичными» значениями из руководства ESR70, и во всех случаях измеренное ESR было ниже этих значений. Однако из-за неточности методов тестирования при очень низких значениях СОЭ результаты, вероятно, следует рассматривать скорее как хорошо или плохо как для ESR70, так и для метода осциллографа. Конденсаторы все вроде хорошие .

Были проведены некоторые эксперименты с частотой. Увеличение частоты со 100 кГц до 300 кГц уменьшило емкостную составляющую.

Изучение таблицы необработанных данных показывает, что ESR электролитических конденсаторов намного выше, чем у полимерных конденсаторов, как и ожидалось. Неожиданностью стал относительно высокий ESR одного многослойного керамического конденсатора SMD (MLCC) неизвестного производства, взятого из китайской книги образцов. Этот конденсатор также был на краю спецификации емкости +/- 20 %.

Заключение

Все первоначальные цели, представленные во введении, были достигнуты:

Описать СОЭ и способы ее измерения

Получить экспериментальное значение ESR для конденсаторов различных типов и номиналов

Получение экспериментальных значений емкости для различных типов и номиналов конденсаторов

Сравнить и обобщить результаты

По результатам экспериментов были сделаны следующие выводы:

Полимерные конденсаторы Panasonic соответствуют техническим характеристикам для исследованных условий

Необходимо соблюдать осторожность при размещении электрода и контакте при измерении СОЭ

Peak ESR70 оказался простым в использовании, но не обладает достаточной точностью и прецизионностью для измерения ESR ниже примерно 0,04 Ом.

Метод осциллографа, хотя его сложнее настроить и использовать медленнее, дал результаты, аналогичные ESR70, при измерении ESR

Недорогой «MTester» не смог измерить ESR ни для одного из полимерных конденсаторов

Существует несколько областей для улучшения и дальнейшего изучения:

Увеличение напряжения функционального генератора и, следовательно, тока на проверяемом конденсаторе увеличит падение напряжения и, таким образом, улучшит измерение ESR с помощью осциллографического метода

Синусоидальная волна вместо прямоугольной (и немного математики) может позволить исследовать емкостные и индуктивные компоненты

Можно изготовить улучшенную испытательную оснастку осциллографа с более низким сопротивлением и лучшим контактом для компонентов SMD

Лучшее измерение с помощью измерителя ESR можно получить с помощью 4-проводных датчиков Кельвина

Было бы интересно измерить ESR при более высоких температурах и в диапазоне частот

Спасибо за интерес — ваши комментарии, предложения и исправления всегда приветствуются.

Исправления и изменения

26 мая 2019 г .: Исправлено описание тестируемого конденсатора на снимке экрана осциллографа с низким ESR — добавлено слово полимер

6 июня 2019 г.: Незначительные уточняющие правки

Ссылки

Подробное описание СОЭ, введение

Подробное изучение СОЭ, Приложение

Усилитель генератора частоты AD9850

Набор испытанных электролитических конденсаторов

(Опубликовано 05.02.2020)

После резисторов и полиэфирных конденсаторов электролитические конденсаторы являются наиболее часто используемыми деталями в повседневной практике хобби-лаборатории. К счастью, вы также можете купить эти детали очень дешево в китайских интернет-магазинах. Мы исследовали качество такого предложения.

Знакомство с пакетом электролитических конденсаторов 25 x 25 = 625

625 электролитических конденсаторов по цене € 22,21 менее 25 евро. Это означает среднюю цену в четыре цента за конденсатор! Если учесть, что за самый дешевый тип в упаковке (1 мкФ ~ 50 В) вы платите в Conrad восемь центов, а за самый дорогой тип (2200 мкФ ~ 25 В) — 0,9 евро.4, то понятно, что это невероятно дешевое предложение.

Фейерверк или электролитические конденсаторы?

Китайские электролитические конденсаторы подвергаются критике на различных форумах электроники и на YouTube. Эти детали считаются совершенно ненадежными, они могут взорваться в любой момент и поэтому лучше рекламируются как фейерверк, чем как электронные детали. Мы купили один из этих наборов у Banggood и тщательно протестировали 90 из 625 поставленных единиц. Из 90, только один был неисправен и имел такой высокий ток утечки, что компонент взорвался через десять секунд. Не случайно слово « взорвать » взято в кавычки, так как произошло только то, что алюминиевый корпус лопнул в предназначенном для этого месте, а именно в верхней части компонента.

Единственный электролитический конденсатор, который не выдержал наших испытаний.
(© 2021 Йос Верстратен)

Что входит в комплект поставки

Вы можете найти ассортимент на Banggood или AliExpress, выполнив поиск « Geekcreit 1 мкФ-2200 мкФ 625 шт. 25 значений электролитический конденсатор ». Этот пакет содержит следующие электролитические конденсаторы:

— 25 штук 1 мкф ~ 50 В

— 25 штук 3,3 мкл ~ 50 В

— 25 штук 4,7 мкф ~ 50 В

— 25 штук 6,8 мкф ~ 50 В

— 25 шт. по 10 мкФ ~ 25 В

— 25 штук 10 мкф ~ 50 В

— 25 штук 33 мкл ~ 50 В

— 25 штук 47 мкф ~ 16 В

— 25 штук 47 мкф ~ 25 В

— 25 кусков 47 мкф ~ 50 В

— 25 штук 100 мкф ~ 16 В

— 25 штук 100 мкл ~ 25 В

— 25 штук 100 мкф ~ 50 В

— 25 кусков 330 мкл ~ 25 В

— 25 шт. 330 мкФ ~ 50 В

— 25 шт. 470 мкФ ~ 16 В

— 25 штук 470 мкф ~ 25 В

— 25 штук 470 мкф ~ 50 В

— 25 кусочков 220 мкф ~ 16 В

— 25 кусоч 220 мкф ~ 50 В

— 25 штук 1000 мкф ~ 16 В

— 25 штук 1000 мкФ ~ 25 В

— 25 штук 1000 мкф ~ 50 В

— 25 штук 2200 мкф ~ 25 В

Электролитические конденсаторы поставляются в 25 пластиковых пакетах без дополнительной идентификации типов. С таким количеством и этими типами электролитических конденсаторов вы сможете заниматься хобби в течение следующих нескольких лет!

Внешний вид электролитических конденсаторов

Все поставляемые конденсаторы радиального исполнения. Это означает, что они представляют собой вертикальные цилиндры, в которых соединительные провода выходят снизу. Самый маленький тип (1 мкФ ~ 50 В) имеет диаметр 4 мм и высоту 8 мм. Самый большой тип (2200 мкФ ~ 25 В) имеет диаметр 13 мм и высоту 20 мм.

Конденсаторы заключены в алюминиевый корпус. Электролитический конденсатор содержит полужидкое вещество, которое при нагревании выделяет газы. Если электролитический конденсатор станет слишком горячим, эти газы окажут такое давление на корпус, что он может взорваться. Чтобы предотвратить это, в верхней части этого корпуса сделаны две выемки, которые гарантируют, что электролитический конденсатор не взорвется, а только лопнет.

На алюминиевую оболочку обжата черная пластиковая крышка, на которой напечатаны данные компонента. Отрицательный соединительный провод четко обозначен белой полосой. Этот вывод также явно короче, чем положительный вывод. Поэтому неправильное подключение конденсаторов практически невозможно!

Внешний вид поставляемых электролитических конденсаторов. (© Banggood)

Производители
Хотя все типы выглядят одинаково и поэтому кажется, что все они произведены одним и тем же производителем, это не так. Мы сталкиваемся с следующими производителями:

— PH-EMG

— Huahong

— United

— Fencon

— Nichicon

— Chanxing

.0194

Если вы покупаете резистор на 1 кОм, вы ожидаете, что он будет иметь это значение. С электролитическими конденсаторами все не так просто. Допуски ±20 % вполне нормальны для таких компонентов. Это означает, что на практике электролитический конденсатор, напечатанный как 100 мкФ, может иметь емкость где-то между 80 мкФ и 120 мкФ.

Цифровые мультиметры совершенно ненадежны

Все современные цифровые мультиметры позволяют измерять конденсаторы. Для неэлектролитических конденсаторов это измерение может быть достаточно точным. Однако для определения емкости электролитических конденсаторов этих измерителей совершенно недостаточно, что бы ни утверждали характеристики измерителя. Это связано с тем, как цифровые мультиметры определяют емкость конденсатора. Этот метод измерения показан на рисунке ниже.

Электролитический конденсатор Cx, подлежащий измерению, подключается к электронному переключателю S1. В нарисованном положении 1 конденсатор разряжается через резистор R1 разрядным током Iразряд до полной разрядки. Через мгновение измеритель переключает S1 в положение 2, и теперь конденсатор заряжается очень постоянным током Icharge, питаемым очень стабильным источником тока. Эта зарядка продолжается до тех пор, пока напряжение на конденсаторе не поднимется до определенного значения Vref. В этот момент измерительная схема переключает электронный переключатель обратно в положение 1. Время, необходимое для зарядки конденсатора от 0 В до эталонного значения Vref, прямо пропорционально номиналу конденсатора. Ведь из теории электричества вы знаете:

Q = V • C

Заряд конденсатора равен произведению емкости конденсатора на напряжение на компоненте.

Но также:

Q = I • t

Заряд конденсатора равен протекающему через конденсатор току, умноженному на время протекания этого тока.

Таким образом, это:

V • C = I • t

Или:

C = [I • t] / V = [I / V] • t = cte • t

Для рассматриваемой схемы зарядный ток Icharge и опорное напряжение Vref постоянны. Следовательно, действительно существует пропорциональная зависимость между значением C конденсатора и временем зарядки t, которое необходимо для зарядки полностью разряженного конденсатора до опорного напряжения Vref. Измеряя это время t, процессор вашего мультиметра может вычислить значение конденсатора и отобразить его на дисплее.

Принцип, по которому ваш мультиметр измеряет конденсаторы. (© 2021 Jos Verstraten)

Эта система отлично и очень точно работает при измерении неэлектролитических конденсаторов. Они имеют совершенно незначительные токи утечки. В электролитах этого нет, и вы можете представить этот большой ток утечки с помощью паразитного резистора Rleakage, который подключен параллельно конденсатору Cx (см. схему выше). Через этот резистор будет протекать ток, ток утечки конденсатора. Поскольку источник тока обеспечивает постоянный ток, этот ток утечки вычитается из тока, протекающего через идеальный конденсатор Cx. Таким образом, время зарядки конденсатора зависит от величины тока утечки. Если вы измеряете два электролитических конденсатора с одинаковой емкостью, но разными токами утечки, ваш цифровой мультиметр покажет два очень разных значения емкости.

Доказательство этой теории

Мы проверили эту теорию с помощью собственного цифрового мультиметра VC650BT от Voltcraft. Мы измерили конденсатор емкостью 10 мкФ и один конденсатор емкостью 1000 мкФ и отобразили напряжения на этих компонентах на экране нашего осциллографа. На осциллограммах ниже видно, как напряжение на конденсаторах линейно возрастает от нуля до того же опорного напряжения, а затем конденсаторы снова разряжаются.

Напряжения на конденсаторах при измерении цифровым мультиметром. (© 2021 Jos Verstraten)

Как точно измерить емкость электролитических конденсаторов

Для точного измерения электролитических конденсаторов необходимо использовать совершенно другой принцип измерения. Этот принцип называется « измерение CV », и он не включен ни в один мультиметр, но он есть в измерителях RLC лучшего типа. Узнать такие измерительные приборы можно по четырем стандартным для них разъемам BNC. В таких счетчиках конденсаторы измеряются путем подачи на конденсатор синусоидального напряжения частотой 120 Гц со значением 1,0 В. Это переменное напряжение накладывается на небольшое постоянное напряжение смещения 1,5 В, так что конденсатор остается хорошо поляризованным. Эта комбинация двух напряжений вызывает протекание измерительного тока частотой 150 Гц через электролитический конденсатор.

Такой измеритель RLC имеет четыре разъема BNC со следующими стандартными обозначениями:

— Hcur: обеспечивает измерение напряжения для электролитического конденсатора.

— Hpot: измеряет напряжение на конденсаторе.

— Lcur: подает измерительный ток в измерительную цепь.

— Lpot: установите отрицательную сторону электролитического конденсатора на виртуальную землю.

В конце концов, неинвертирующий вход операционного усилителя находится на потенциале земли, и операционный усилитель также попытается поставить свой инвертирующий вход на потенциал земли.

Измеритель RLC содержит две электронные измерительные цепи, условно обозначенные на схеме M1 и M2. Однако это не обычные вольтметры, а схемы, измеряющие не только величину, но и фазу напряжений. Процессор в измерителе может получить множество свойств конденсатора из этих двух измерений, таких как емкость C, импеданс X, ESR (подробнее), фазовый сдвиг Φ и добротность Q.

Принцип измерения CV. (© 2021 Jos Verstraten)

Мы провели измерения с помощью RLC-метра ET4401 производства East Tester. Переключенный на функцию измерения « elco », этот измеритель подает показанный ниже сигнал на электролитический конденсатор. Положение левой желтой стрелки указывает на нулевой уровень. Вы можете видеть, что комбинация сигнала 120 Гц и смещения действительно гарантирует, что напряжение на электролитическом конденсаторе никогда не изменит полярность.

Сигнал на электролитическом конденсаторе при измерении CV.
(© 2021 Jos Verstraten)

Как и что мы измеряли

Из общего ассортимента 625 электролитических конденсаторов мы выбрали девять значений и измерили десять значений каждого значения. В таблице ниже вы можете увидеть среднее значение этих десяти измерений, среднее процентное отклонение, а также минимальное и максимальное значения, измеренные нами в серии. Таким образом, вы получаете представление не только о средних значениях, но и об экстремальных значениях.

Результаты наших измерений емкости сведены в одну таблицу. (© 2021 Jos Verstraten)

Интерпретация данных измерений

В этих измерениях не учитывалось так называемое « форматирование » электролитических конденсаторов. Слой диэлектрической изоляции, чрезвычайно тонкий слой, разделяющий две пластины, частично наращивается, если конденсатор находится или находился под напряжением. Результаты измерений в таблице выше измерены на электролитических конденсаторах, поскольку они были поставлены Banggood, поэтому без дополнительного форматирования.

Из этих результатов можно сделать вывод, что эти дешевые конденсаторы могут быть одобрены в отношении их допуска. Средний допуск для всех измеряемых типов даже ниже ±20 %, который считается нормальным для электролитических конденсаторов. Конечно, есть большие отклонения, такие как один пример 220 мкФ, который, как оказалось, имеет значение 403 мкФ. Но, как видно из таблицы, это действительно исключение.

Измерение тока утечки

Введение

Как уже упоминалось, электролитические конденсаторы не являются абсолютными изоляторами для постоянного напряжения. Если вы приложите постоянное напряжение к электролитическому конденсатору, через компонент будет протекать небольшой ток. Это называется «ток утечки », и очевидно, что этот ток должен быть как можно меньше. Однако проблема в том, что этот ток утечки не является постоянным. Если вы вдруг подключите новый электролитический конденсатор к источнику напряжения, через конденсатор потечет большой ток утечки. Этот ток сначала будет падать быстро, а затем медленно, что связано с форматированием электролитического конденсатора. Снижение тока утечки происходит все медленнее и медленнее, но даже через десять минут процесс не стабилизировался.

Мы проиллюстрировали для вас это явление, подключив электролитический конденсатор емкостью 1000 мкФ последовательно с миллиамперметром к напряжению 25 В и записав ток через компонент. Вы можете увидеть результаты на графике ниже.

Ток утечки через электролитический конденсатор емкостью 1000 мкФ в зависимости от времени. (© 2021 Jos Verstraten)

Результаты измерений

Большой вопрос, когда можно измерить ток утечки через электролитический конденсатор. Конечно, считывание тока через каждый образец только через десять минут заняло бы слишком много времени. Вот почему мы приняли стандартное время в двадцать секунд. Из приведенного выше графика можно сделать вывод, что реальный ток утечки будет меньше в два-три раза. Второй вопрос заключается в том, при каком напряжении измеряется ток утечки. Не рекомендуется использовать электронный компонент в максимально установленных пределах. Это, безусловно, относится к электролитическим конденсаторам. Мы приложили напряжение 90 % от максимального рабочего напряжения, указанного на конденсаторе. Таким образом, конденсатор с максимальным напряжением 50 В был измерен при напряжении 45 В.

Результаты измерения тока утечки тех же 90 элементов из предыдущего измерения приведены в таблице ниже. Опять же, мы отметили не только средний ток утечки, но и индивидуально измеренные минимальные и максимальные значения.

Результаты наших измерений тока утечки сведены в одну таблицу. (© 2021 Йос Верстратен)

Интерпретация данных измерений
При переводе этой таблицы в качество испытанных электролитических конденсаторов возникает вопрос ‘ что такое допустимый ток утечки электролитического конденсатора? ‘ необходимо ответить. Формула, найденная через Google, гласит, что ток утечки электролитического конденсатора после одного часа форматирования должен быть равен:

Ileakage = 0,002 • C • V

, где Ileakage выражается в мкА, если C вводится в мкФ, а V в вольт в этой формуле.

Конденсатор емкостью 2200 мкФ с рабочим напряжением 25 В должен поэтому иметь ток утечки:

Ileakage = 0,002 • 2200 • 25 = 110 мкА

Согласно этой формуле, поставляемые конденсаторы будут иметь слишком большой ток утечки. Тем не менее, мы не можем себе представить, что измеренные значения вызовут какие-либо проблемы. Даже самый худший электролитический конденсатор в этой области, конденсатор емкостью 2200 мкФ, потребляющий ток утечки 9,726 мА через двадцать секунд при 22,5 В, рассеивает мощность всего 0,219В. Из того, что этот конденсатор действительно не выродится!

Но, конечно же, конденсатор с таким большим током утечки не очень полезен в качестве разделителя постоянного тока между двумя каскадами усилителя.

Измерение ESR

Что такое ESR электролитического конденсатора?

СОЭ является аббревиатурой от « E эквивалент S серии R сопротивление ». Электролитический конденсатор определяется его емкостью, выраженной в мкФ, и максимальным напряжением, которое вы можете подать на компонент, выраженным в В. Эти две величины четко указаны на компоненте. Тем не менее, параметр, который так же важен, но который вы никогда не увидите в компоненте, — это ‘ Эквивалентное последовательное сопротивление ‘. Как следует из названия, это резистор, включенный последовательно с емкостью электролитического конденсатора. ESR является следствием конструкции конденсатора. Особенно сильно от этого сопротивления страдают электролитические конденсаторы. Нормальное значение ESR зависит от емкости и от максимального напряжения.

ESR представляет собой резистор, который внутренне включен последовательно с идеальным конденсатором.
(© 2021 Jos Verstraten)

ESR поглощает мощность и вызывает нагрев
Два тока протекают через электролитический конденсатор в сглаживающей цепи источника питания. С одной стороны, ток зарядки течет от выпрямителя к электролитическому конденсатору, а с другой стороны, ток разряда течет от электролитического конденсатора к подключенной электронной схеме. Эти два тока также протекают через ESR, и это имеет два неприятных последствия. Ток, протекающий через резистор, создает напряжение на резисторе в соответствии с формулой V = I ● R. Будет ясно, что напряжение, генерируемое на ESR, недоступно для питаемой цепи. Чем больше ESR, тем больше теряется напряжение. Ток, протекающий через резистор, также генерирует мощность в соответствии с формулой P = V ● I. Эта мощность вызывает нагревание ESR и, следовательно, конденсатора. Этот нагрев приводит к увеличению тока утечки электролитического конденсатора. Качество электролитического конденсатора будет медленно, но верно ухудшаться и в определенный момент ток утечки станет настолько большим, что электролитический конденсатор выйдет из строя.

Измерение ESR
Этот важный параметр электролитического конденсатора нельзя измерить мультиметром. Наш измеритель RLC ET4401 делает это полностью автоматически как второе измерение на дисплее при измерении емкости. Итак, при определении емкости и допуска девяноста выбранных электролитических конденсаторов мы также записали ESR. В приведенной ниже таблице вы можете снова увидеть данные измерений, удобно объединенные с наименьшим измеренным значением, средним расчетным значением и максимальным измеренным значением в серии из десяти идентичных электролитических конденсаторов.

Измеренные ESR девяноста выбранных электролитических конденсаторов. (© 2021 Jos Verstraten)

Интерпретация данных измерений
Вопрос: какое допустимое значение для ESR электролитического конденсатора? ‘. Производитель ESR70, прибора, специально предназначенного для измерения ESR электролитических конденсаторов, приводит в инструкции к этому прибору таблицу с типовыми значениями ESR всех видов номиналов и напряжений электролитических конденсаторов. Если мы используем эту таблицу в качестве справочной информации, оказывается, что эти дешевые электролитические конденсаторы из Китая отлично справляются со своей задачей. Измеренные значения ESR ниже, чем то, что указано как типичное в руководстве ESR70.

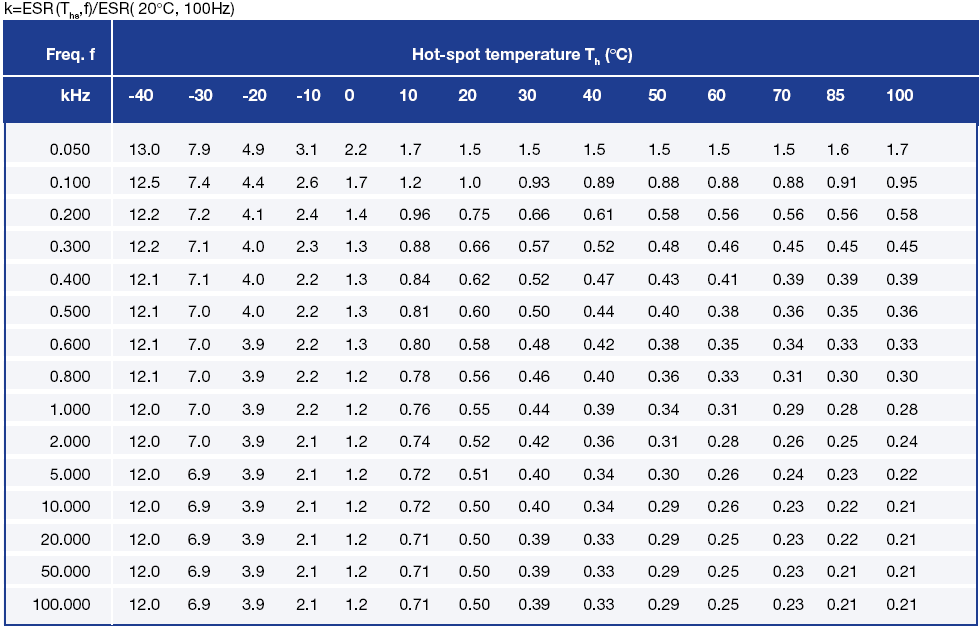

Измерение влияния температуры

Введение

Как и все электронные компоненты, параметры электролитического конденсатора зависят от температуры. Чтобы проверить это, мы построили следующую измерительную установку. У нас есть реостат, проволочный регулируемый резистор. Провод резистора намотан на полую керамическую трубку. Пусть конденсаторы 1000 мкФ ~ 25 В точно поместятся в этой полой трубке! Мы удлинили соединительные провода одного такого компонента и сдвинули часть к середине трубки (справа на фото ниже). С другой стороны (слева на фото) мы максимально впихнули в трубку термопару. Резистор реостата был подключен к лабораторному источнику питания (желтый и синий щупы) и напряжение регулировалось таким образом, чтобы температура внутри керамической трубки медленно возрастала. Таким образом, электролитический конденсатор медленно нагревается до температуры, измеренной термопарой, и можно измерить тепловое влияние на различные параметры.

Измерительная установка для определения влияния температуры
на характеристики электролитического конденсатора. (© 2021 Jos Verstraten)

Результаты измерения
Поскольку это измерение занимает довольно много времени, мы измерили влияние температуры на свойства только одного электролитического конденсатора. Результаты обобщены в таблице ниже.

Подведены итоги замеров температуры. (© 2021 Jos Verstraten)

Интерпретация данных измерений
Очевидно, что электролитические конденсаторы имеют положительный температурный коэффициент относительно их емкости. В диапазоне температур 70 °C емкость увеличивается на 123,5 мкФ. Это соответствует температуре 1,76 мкФ/°C. То, что ESR уменьшается с повышением температуры, понятно каждому инженеру-электронщику. Ход тока утечки впечатляет, чего и следовало ожидать. Как ни странно, этот параметр сначала незначительно уменьшается, а затем очень быстро увеличивается.
Для большей наглядности данные измерений представлены на графике на рисунке ниже. Вертикальные оси не откалиброваны, этот график предназначен только для того, чтобы быстро увидеть, как температура влияет на свойства этих электролитов.

Результаты измерений температуры собраны
в один четкий график. (© 2021 Jos Verstraten)

Попытка испытания на выносливость

Введение

Как сказано во введении к этой статье, в Интернете есть довольно много источников, которые полностью отвергают эти конденсаторы. Однако проведенные нами тесты не дают оснований поддерживать это мнение. Конечно, каждый электронный компонент зарекомендовал себя только в долгосрочной перспективе при практическом применении. Мы попытались смоделировать такую практическую ситуацию, проведя своего рода испытание на выносливость. Мы расположили десять электролитических конденсаторов емкостью 2200 мкФ ~ 25 В параллельно и подключили их либо к источнику постоянного напряжения 24 В, либо к резистору 8 Ом через переключающий контакт реле. Катушка реле питается напряжением прямоугольной формы с частотой примерно 0,27 Гц.

Настройка нашего теста на выносливость. (© 2021 Jos Verstraten). разряжаются несколько медленнее, с пиковым током 3,0 А. Напряжение на электролитических конденсаторах показано на осциллограмме ниже. Мы проводили этот тест в течение десяти часов без перерыва. Это означает, что было выполнено около 10 000 циклов зарядки и разрядки. Все конденсаторы выдержали это испытание и в конце этого эксперимента оказались в хорошем состоянии, как выяснилось после измерения их емкости, ESR и тока утечки.

Напряжение на конденсаторах за один цикл. (© 2021 Jos Verstraten)

Наше мнение об этих китайских электролитических конденсаторах

Электролитические конденсаторы или бомбы замедленного действия? Ни один из наших тестов не показал, что эти дешевые компоненты крайне ненадежны. Кроме того… эти электролитические конденсаторы используются повсюду в мире, возможно, в миллиардах зарядных устройств USB и подобных смехотворно дешевых китайских устройствах. Если бы критики были действительно правы, во всем мире была бы пандемия взрывающихся или горящих зарядных устройств. Сообщений о подобном событии в прессе нет. Так что истории, вероятно, преувеличены. В любом случае, мы очень довольны этой покупкой и без опаски будем использовать эти конденсаторы в наших конструкциях.
(реклама спонсора Banggood)
Geekcreit 1 мкФ-2200 мкФ 625 шт. Набор электролитических конденсаторов

Топ-5 лучших измерителей ESR для тестирования конденсаторов [обновлено в 2022 г.]

62,8% пользователей выбрали Longruner 1,8 дюйма, 5,2% выбрали BSIDE ESR02, 22,2% выбрали MESR-100, 3,6% выбрали KKmoon и 6,2% выбрали KKmoon и 6,2% выбрали. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Вы ищете подходящий прибор для измерения СОЭ? Это руководство поможет вам выбрать лучшие доступные модели на рынке?

Прежде всего, что такое ESR-метр? Измеритель ESR (эквивалентного последовательного сопротивления) — это система, которая используется в реальных емкостных цепях для расчета эквивалентного последовательного сопротивления. Он отличается от других измерителей или мультиметров, представленных на рынке.

Точно настроен для расчета значений ESR подключенных к плате конденсаторов. Для регулирования неиндуктивных и малых сопротивлений подходит большинство измерителей ESR. Чтобы провести сканирование ESR, они могут или не могут связываться с конденсатором.

Проверка ESR конденсатора в цепи очень зависит от окружающих компонентов в этой цепи, катушка индуктивности в той же цепи, что и крышка, не позволит вам измерить ESR.

Преимущества лучших измерителей ESR:

Автоматический выходной дисплей;

Точные показания;

Функция автоматической полярности;

Доступный;

Целью этого руководства является обзор 5 лучших измерителей ESR на рынке США. Сравнительная таблица включает в себя основные характеристики, которые необходимо знать при покупке измерителя ESR. Руководство по покупке также содержит несколько полезных советов.

Содержание

Многофункциональный тестер ESR от Longruner – лучшее для опытных пользователей!

Измеритель ESR Longruner имеет несколько возможностей, в том числе способность определять различные диапазоны, и является многофункциональным устройством.

Проверить цену

Могут быть обнаружены резистор, диод, транзистор NPN и PNP, конденсатор, MOSFET N-канальный и P-канальный, триод, IGBT и JFET. Детектор немедленно проверит это, просто поместив штифты в соответствующие области и набрав данную ручку, и он наглядно покажет результаты на дисплее в конце панели TFT. Он поддерживает английский и китайский языки.

Если устройство не используется, есть многофункциональная опция автоматического отключения питания, которая экономит энергию батареи для увеличения срока службы.

Повышенная производительность;

Исправный светодиод;

Запуск одной кнопкой;

Автоотключение;

Самокалибровка;

Только для опытных пользователей;

Руководство не прилагается;

Один из лучших измерителей ESR с возможностью самокалибровки. Перед первым тестом обязательно проверьте, откалибровано ли устройство.

Цифровой транзистор BSIDE ESR02 PRO – лучшее решение для широкого применения!

Транзистор BSIDE ESR02 Pro очень удобен для оценки сменных и SMD-систем и может даже использоваться для тестирования различных форм триодов, MOSFET, для проверки формы системы, полярности выводов, характеристик HFE, напряжения клапан, емкость перехода FET.

Проверить цену

В рекомендуемое время безотказной работы уровень напряжения постоянного тока направляет этот измеритель на преобразователь, который использует 9В-12В. При напряжении батареи ниже 6 В рекомендуется отрегулировать или зарядить батарею, необходимо контролировать батарею 9v6 LR61.

Этот счетчик работает от уровня напряжения постоянного тока, рекомендованного в период эксплуатации для адаптера, использующего 9В-12В. Батарея 9V 6LR61 была необходима для питания от батареи, когда уровень напряжения батареи ниже 6V рекомендуется при регулировке или извлечении батареи.

Универсальный;

Доступный;

Много автоматических опций;

Точный;

Обнаружение мусульманского диода;

Качество сборки среднее;

Батареи не включены;

Нелегко настроить и прочитать;

Одним из недорогих многофункциональных измерителей, которые можно использовать в качестве измерителя ESR на рынке США, является прибор ESR02. Наиболее привлекательными особенностями являются красивый внешний вид и надежное чтение. С этим многофункциональным измерителем вы можете получить руководство пользователя.

Signstek MESR-100 V2 Конденсаторный тестер ESR – лучший для высокой производительности!

Этот прибор MESR-100 представляет собой исключительное устройство с доступными функциями. Для измерения емкости система использует превосходную синусоидальную волну частотой 100 кГц.

Этот перевод синусоидальной волны из прямоугольной волны является очень мощным методом расчета емкости.

Проверить цену

В некоторых приложениях прямоугольный сигнал генерирует высокочастотные компоненты, которые могут создавать проблемы. Измеритель также представляет собой устройство с автоматическим диапазоном, которое идеально подходит для использования многочисленных форм проверки цепей.

Эффективность устройства также гарантирует отличные возможности подключения на ЖК-дисплее. Устройство имеет исключительный ЖК-дисплей, который довольно легко стимулирует преимущество. В продукте предусмотрен специальный выбор разрешений. Эффективность счетчика превзошла эффективность других моделей.

Благодаря превосходной эффективности ЖК-дисплей способен интерпретировать показания даже ночью.

Отличный светодиод;

Автоматическое отключение;

Синусоидальные сигналы частотой 100 кГц;

Проверка цепи — это здорово;

Энергоэффективный;

Отличное разрешение;

Качество сборки могло быть и лучше;

Батареи не включены;

Инструмент также имеет опции автоматического отключения, которые более эффективно снижают энергопотребление.

KKmoon M6013 Цифровой тестер конденсаторов – лучший для точности!

Прибор KKmoon M6013 представляет собой цифровой высокоточный измеритель емкости, предназначенный для измерения сопротивления, емкости и проверки цепей.

Контрольная цена

ЖК-дисплей с большой точечной матрицей отображает 5-значное значение. Он более стабилен с точки зрения чтения (с функцией автоматического усреднения, может считывать пФ более стабильно и точно). Для внешнего управления и подключения к ПК имеется порт micro USB.

В частности, при малой емкости рекомендуется измерение пФ, рекомендуется использовать самый короткий измерительный провод, а окружающие электромагнитные или радиочастотные помехи могут влиять на показания пФ.

Короткие кабели;

Большой диапазон измерения;

ЖК-дисплей с большой точечной матрицей;

Показания не всегда стабильны;

Среднее качество сборки;

Этот измеритель ESR рекомендуется для профессионального и домашнего использования. Измеритель в автоматическом режиме автоматически выбирает оптимальный набор, который можно обнаружить.

Внутрисхемный тестер B&K Precision 881 – лучшее решение для портативности!

Новый портативный внутрисхемный измеритель ESR, модель B&K 881, новый легкий портативный тестер, может использоваться для расчета соответствующей последовательности резисторов электролитических конденсаторов в цепи или вне ее, а также может использоваться для измерения неиндуктивных резисторы низкого номинала.

Узнать цену

Этот портативный измеритель ESR компании B&K поможет вам измерить последовательное сопротивление электролитических конденсаторов как в цепи, так и вне ее. Три различные цветные панели отображают показания СОЭ, которые показывают, являются ли показания сильными, удовлетворительными или плохими.

Устройство часто создает многочисленные сигналы переменного тока для расчетов, но уровень сигнала настолько оптимизирован, что никакие полупроводниковые материалы не могут быть открыты. Точность измерений является особым свойством оборудования.

Простота использования;

Легкий и портативный;

Отлично подходит для использования вне помещений;

Хорошая гарантия;

Большой ассортимент;

Показания неточны;

Не рекомендуется новичкам;

Диапазон сопротивления CD модели B&K Accuracy 881 составляет от 0,1 до 30 Ом. Очень приятно закончить работу. Для оценки сопротивления равной последовательности это простой, но полезный измеритель ESR. Работает от батареи 9V, и с этим устройством у вас есть использованные батареи.

Руководство покупателя

Использование

Измеритель ESR более точно определяется (в зависимости от типа устройства) как импульсный или высокочастотный миллиомметр переменного тока. В основном он используется для измерения любого низкого сопротивления. Внутреннее сопротивление аккумуляторов можно рассчитать с помощью ESR-метра без встречно-параллельных защитных диодов.

Измеритель ESR также можно использовать для расчета сопротивления переключателей при прикосновении, сопротивления дорожек печатной платы и т. д. в зависимости от используемой схемы.

Хотя существуют специализированные приборы для обнаружения коротких замыканий между соседними линиями печатной платы, измеритель ESR ценен тем, что он может оценивать низкие сопротивления, щелкая полупроводниковые переходы в цепи при подаче достаточно низкого напряжения, чтобы усложнить показания.

Измеритель ESR может использоваться для выявления коротких замыканий или для определения короткого замыкания группы конденсаторов или транзисторов, соединенных параллельно печатными дорожками или проводами. Для очень низких сопротивлений многие традиционные омметры и мультиметры недоступны.

Дисплей

Если есть светодиодный или ЖК-экран, это будет нормально. Чтобы на мониторе было достаточно данных для отображения того, что вам нужно, рекомендуется широкое и четкое отображение. Эффективные ЖК-дисплеи или светодиодные дисплеи должны быть доступны для качественных устройств. Надежный ЖК-монитор поставляется со всеми хорошими счетчиками.

Важной характеристикой должно быть разрешение дисплея. Качество вывода часто меняется на экране. Любое неверное чтение может иметь катастрофические последствия.

Автоматический или ручной?

Измеритель ESR с автоматическим выбором диапазона обнаружит и установит автоматическое значение. Если счетчик должен быть отрегулирован вручную, чтобы вручную отрегулировать количество, он часто паникует.

Безопасность

Измеритель ESR должен иметь защиту от короткого замыкания в нежелательных ситуациях.

Автоматическое отключение питания

Роль автоматического отключения питания необходима для экономии энергии батареи, она может продлить срок службы батареи и предотвратить непредвиденные расходы, а также увеличить срок службы измерителя ESR. Также доступны несколько интересных функций. Автоматическое отключение является обязательной функцией.

Эта функция требует тщательного контроля мощности. Шоу не нужно поглощать электричество.

Наиболее эффективно оборудование ограничивает возможности до определенного максимума, так что без подзарядки система будет работать дольше.

Исследование часто содержит рекомендации по покупкам и часто задаваемые вопросы, которые помогут вам выбрать самое лучшее для вашего распоряжения.

Режимы и функции

Убедитесь, что глюкометр обладает всеми необходимыми вам функциями. Некоторые измерители ESR имеют однокнопочное обслуживание, которое часто хорошо работает, если необходимы операции. Если для ESR метра нет нужного диапазона режимов, то он абсолютно бесполезен. Есть стандартные кнопки управления, нуля и режима для полноценного качественного измерителя ESR.

Разрешение

Разрешение является одной из важнейших характеристик каждого измерителя. Чем больше разрешение, тем выше точность.

Вот почему очень важно обеспечить отличное разрешение. Конечно, это зависит от ваших конкретных потребностей и бюджета.

Диапазон СОЭ

Очень важен для диапазона измерителя. Широкий диапазон должен помочь устройству; в противном случае невозможно рассчитать какую-либо емкость. Существует низкий диапазон для некоторых выдающихся производств.

Существует спектр от 0,01 Ом до 40 Ом для самого высокопроизводительного измерителя. Создание метода также зависит от полей.

Видеоруководство: ремонт электроники MESR-100 V2, ремонт неисправного блока питания светодиодного телевизора

Итак, это руководство охватило все. Прямо из 5 лучших обзоров ESR-метров до их плюсов, недостатков и требований. Выберите правильный измеритель ESR, который хорошо сочетается с любой вашей работой, и получайте точные результаты на ходу.

Наш подробный блог может помочь вам купить подходящую модель для ваших требований, когда на рынке доступно так много счетчиков.

Навигация по записям

Ветровик своими руками: Как сделать ветрогенератор 💨 на 220В своими руками: самодельный ветряк
Схема приемника казахстан: Радиоприемник казахстан схема описание

Похожие записи

05.09.2023 0

Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

05.09.2023 0

Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

05.09.2023 0

Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *

Email *

Сайт

Рубрики
Автолюбителям

Датчик

Лайфхаки

Преобразователь

Своими руками

Схемы

Усилитель

Разное

© 2018 M-Gen

Карта сайта
