Основные способы маркировки конденсаторов

Существует несколько основных способов маркировки конденсаторов:

• Буквенно-цифровая маркировка
• Цветовая маркировка
• Кодовая маркировка тремя цифрами
• Кодовая маркировка четырьмя цифрами
• Маркировка планарных керамических конденсаторов
• Маркировка планарных электролитических конденсаторов

Рассмотрим подробнее каждый из этих способов маркировки.

Буквенно-цифровая маркировка конденсаторов

При буквенно-цифровой маркировке емкость конденсатора указывается в виде числа и буквенного обозначения единицы измерения:

• п или p — пикофарады (пФ)
• н или n — нанофарады (нФ)
• мк или μ — микрофарады (мкФ)

Например:

• 10п или 10p = 10 пФ
• 4н7 или 4n7 = 4,7 нФ
• 0,1мк или 0.1μ = 0,1 мкФ

Такая маркировка является наиболее простой для расшифровки, так как не требует дополнительных вычислений.

Цветовая маркировка конденсаторов

Цветовая маркировка применяется для некоторых типов керамических и пленочных конденсаторов. Она аналогична цветовой маркировке резисторов:

• 1-е кольцо — первая цифра номинала
• 2-е кольцо — вторая цифра номинала
• 3-е кольцо — множитель
• 4-е кольцо — допуск

Значения цветов аналогичны маркировке резисторов. Емкость при этом указывается в пикофарадах.

Как расшифровать кодовую маркировку конденсаторов тремя цифрами?

При маркировке тремя цифрами:

• Первые две цифры — значащие цифры номинала
• Третья цифра — количество нулей после значащих цифр

Результат всегда получается в пикофарадах (пФ).

Например:

• 104 = 10 x 10^4 пФ = 100 000 пФ = 100 нФ = 0,1 мкФ
• 223 = 22 x 10^3 пФ = 22 000 пФ = 22 нФ
• 471 = 47 x 10^1 пФ = 470 пФ

Такая маркировка очень компактна и позволяет нанести номинал даже на миниатюрные конденсаторы.

Правила расшифровки кодовой маркировки конденсаторов четырьмя цифрами

При маркировке четырьмя цифрами:

• Первые три цифры — значащие цифры номинала
• Четвертая цифра — количество нулей после значащих цифр

Результат также всегда получается в пикофарадах (пФ).

Например:

• 1002 = 100 x 10^2 пФ = 10 000 пФ = 10 нФ
• 4703 = 470 x 10^3 пФ = 470 000 пФ = 470 нФ = 0,47 мкФ
• 1004 = 100 x 10^4 пФ = 1 000 000 пФ = 1000 нФ = 1 мкФ

Четырехзначная маркировка позволяет более точно указать номинал, особенно для конденсаторов большой емкости.

Маркировка планарных керамических конденсаторов

Планарные керамические конденсаторы маркируются двумя буквами:

• Первая буква — код производителя
• Вторая буква — значение емкости в пикофарадах согласно таблице

Например:

• MA = 1,0 пФ
• NJ = 2,2 пФ
• PS = 4,7 пФ

Такая маркировка позволяет нанести информацию даже на самые миниатюрные чип-конденсаторы.

Как маркируются планарные электролитические конденсаторы?

Для планарных электролитических конденсаторов применяются два основных способа маркировки:

1. Буквенно-цифровой, например:
   • 10 3.3V — емкость 10 мкФ, рабочее напряжение 3,3 В
2. По коду:
   • G101 — где G — код напряжения, 101 — код емкости

Для расшифровки кодов напряжения и емкости используются специальные таблицы.

Таблица перевода единиц измерения емкости конденсаторов

Для удобства пересчета значений емкости из одних единиц в другие можно использовать следующую таблицу:

пФ	нФ	мкФ
1	0,001	0,000001
1000	1	0,001
1 000 000	1000	1

С помощью этой таблицы легко выполнять перевод между пикофарадами, нанофарадами и микрофарадами.

Формулы для пересчета емкости конденсаторов

Для перевода значений емкости можно также использовать следующие формулы:

• 1 мкФ = 1000 нФ = 1 000 000 пФ
• 1 нФ = 0,001 мкФ = 1000 пФ
• 1 пФ = 0,000001 мкФ = 0,001 нФ

Зная эти соотношения, можно легко пересчитывать емкость из одних единиц в другие.

Основные типы конденсаторов и их маркировка

Различные типы конденсаторов могут иметь свои особенности маркировки:

• Керамические конденсаторы — обычно маркируются трехзначным кодом
• Пленочные конденсаторы — используется буквенно-цифровая маркировка
• Электролитические конденсаторы — указывается емкость и рабочее напряжение
• Танталовые конденсаторы — имеют цветовую маркировку
• SMD конденсаторы — маркируются трех- или четырехзначным кодом

При работе с конкретным типом конденсатора следует учитывать особенности его маркировки.

Таблица кодовой маркировки SMD конденсаторов

Для расшифровки маркировки SMD конденсаторов можно использовать следующую таблицу:

Код	Емкость
100	10 пФ
101	100 пФ
102	1 нФ
103	10 нФ
104	100 нФ
105	1 мкФ

Эта таблица позволяет быстро определить емкость SMD конденсатора по его маркировке.

Маркировка конденсаторов

Главная » Статьи

Статьи

Автор autoalektrik

Содержание

1. Маркировка конденсаторов
2. Кодовая маркировка конденсаторов 3 цифрами
3. Кодовая маркировка конденсаторов 4 цифрами
4. Буквенно-цифровая маркировка
5. Маркировка планарных керамических конденсаторов
6. Маркировка планарных электролитических конденсаторов

Очень важно знать ёмкость того или иного конденсатора, а под рукой не всегда оказывается измерительный прибор с помощью которого можно эту ёмкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существуют 4 основных способа маркировки конденсаторов:

• Кодовая маркировка 3 цифрами;
• Кодовая маркировка 4 цифрами;
• Буквенно цифровая маркировка;
• Специальная маркировка для планарных конденсаторов.

Кодовая маркировка конденсаторов 3 цифрами

К примеру конденсатор с обозначением 153 означает что его ёмкость составляет 15000 пФ.



Код	Пикофарады, пФ, pF	Нанофарады, нФ, nF	Микрофарады, мкФ, µF
109	1.0 пФ	0.0010нф
159	1.5 пФ	0.0015нф
229	2.2 пФ	0.0022нф
339	3.3 пФ	0.0033нф
479	4.7 пФ	0. 0048нф
689	6.8 пФ	0.0068нФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0. 1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2. 2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0. 047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ



Кодовая маркировка конденсаторов 4 цифрами

При маркировкt конденсаторов этим способом важно запомнить, что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора  1002  будет расшифровываться следующим образом: 1002 = 100*10² пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p  = 10 пФ, 4n7 или 4н7 = 4,7 нФ, µ22 = 0.22 мкФ.

Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

Иногда вместо мкФ используют букву R.

Например: 6R8 = 6,8 мкФ

Маркировка планарных керамических конденсаторов

Такие конденсаторы маркируются двумя буквами, первая — это производитель конденсатора, а вторая — это значение в пикофарадах в соответствии с таблицей, приведенной ниже.



Маркировка	Значение	Маркировка	Значение	Маркировка	Значение	Маркировка	Значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4. 0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4. 3	Z	9.1	t	8.0



Маркировка планарных электролитических конденсаторов

, по таблице «A» — напряжение 10В, 105 — это 10*10⁵ пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В



 Существуюет два основных способа маркировки таких конденсаторов:

1. Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
2. В соответствии с кодом. Пример : G101 где G — это напряжение по таблице, а 101 это10*10¹ что соответсвует 100пФ.

Буква	e	G	J	A	C	D	E	V	H (T для танталовых)
Напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Таблица емкости конденсаторов

Ёмкость конденсаторов может обозначаться в микрофарадах uF , нанофарадах nF , пикофарадах pF , либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены. Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов. Корзина Вход в аккаунт Пользовательское соглашение. FFC шлейфы и разъемы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
• Таблица значений конденсаторов, маркировка
• Маркировка и расшифровка конденсаторов.
• Кодовая, цифровая маркировка конденсаторов
• Номиналы конденсаторов
• Маркировка конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить емкость конденсатора по маркировке .

Конденсаторы: виды, устройство, маркировка и параметры конденсаторов

Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада. В Международную систему единиц фарад введён решением XI Генеральной конференции по мерам и весам в году, одновременно с принятием системы СИ в целом [2]. В фарадах измеряют электрическую ёмкость проводников , то есть их способность накапливать электрический заряд. Например, в фарадах и производных единицах измеряют: ёмкость кабелей, конденсаторов , межэлектродные ёмкости различных приборов.

Промышленные конденсаторы имеют номиналы , измеряемые в микро- , нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов , которая имеет другую природу и измеряется в других единицах: ампер-часах , соразмерных электрическому заряду 1 ампер-час равен кулонам.

Фарад может быть выражен через основные единицы системы СИ как:. Образуются с помощью стандартных приставок СИ. Материал из Википедии — свободной энциклопедии. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 16 марта ; проверки требует 1 правка.

Единицы величин. Единицы СИ. Для улучшения этой статьи желательно :. Найти и оформить в виде сносок ссылки на независимые авторитетные источники , подтверждающие написанное. Пожалуйста, после исправления проблемы исключите её из списка параметров. После устранения всех недостатков этот шаблон может быть удалён любым участником. Категории : Единицы измерения электрической ёмкости Производные единицы СИ Единицы измерения, названные в честь людей.

Скрытые категории: Страницы, использующие волшебные ссылки ISBN Википедия:Статьи с переопределением значения из Викиданных Википедия:Изображение в статье дублирует изображение в карточке Википедия:Нет источников с июня Википедия:Статьи без источников объекты менее указанного лимита: 7 Википедия:Статьи с утверждениями без источников более 14 дней Незавершённые статьи о единицах измерения Википедия:Статьи без ссылок на источники.

Пространства имён Статья Обсуждение. Эта страница в последний раз была отредактирована 28 мая в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. Это заготовка статьи о единицах измерения.

Вы можете помочь проекту, дополнив её. Для улучшения этой статьи желательно : Найти и оформить в виде сносок ссылки на независимые авторитетные источники , подтверждающие написанное.

Таблица значений конденсаторов, маркировка

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает.

По типу диэлектрика MLCC делят на два класса (таблица 1). Помимо зависимости емкости конденсаторов от температуры, есть и.

Маркировка и расшифровка конденсаторов.

Электрические конденсаторы являются средством накопления электроэнергии в электрическом поле. Типичными областями применения электрических конденсаторов являются сглаживающие фильтры в источниках электропитания, цепи межкаскадной связи в усилителях переменных сигналов, фильтрация помех, возникающих на шинах электропитания электронной аппаратуры и т д. Электрические характеристики конденсатора определяются его конструкцией и свойствами используемых материалов. При выборе конденсатора для конкретного устройства нужно учитывать следующие обстоятельства:. Может быть указано сопротивление диэлектрика конденсатора. В табл. Таблица 1.

Кодовая, цифровая маркировка конденсаторов

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2.

Номиналы конденсаторов очень похожи на номиналы резисторов. Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью.

Номиналы конденсаторов

Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме. Как видим, все очень просто, главное знать элементарную математику.

Маркировка конденсаторов

Каждый радиолюбитель должен хоть не много, но разбираться в маркировке тех или иных радиоэлектронных компонентов. Безусловно, для этого имеется множество самых разнообразных справочников, в которых подобная информация представлена в достаточном объёме. В этой статье присутствую данные по кодовой маркировке конденсаторов и сводные таблицы конвертации емкостей. Для того что бы хорошо разобраться в кодовой маркировке конденсаторов используйте соответствующие справочники. В этой статье присутствует малая часть всевозможных вариантов обозначений номиналов конденсаторов. Однако приведённые таблицы будут вам очень полезны в качестве настольной шпаргалки про типичные ёмкости и маркировку конденсаторов.

Перевод единиц Ёмкости электрической, электрической емкости, маркировка конденсаторов — таблица + Таблица перевода емкостей и обозначений.

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его.

Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком. Единицей электрической емкости конденсатора в системе СИ является Фарада. Сокращенно обозначается буквой Ф. Названа в честь английского физика Майкла Фарадея. В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад.

Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения.

Random converter. Знаете ли вы, что изолента бывает и жидкой? Конденсаторы — устройства для накопления заряда в электронном оборудовании. Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:. Здесь Q — электрический заряд, измеряется в кулонах Кл , — разность потенциалов, измеряется в вольтах В. В системе СИ электроемкость измеряется в фарадах Ф.

Конденсатором называется система из двух или более проводников обкладок , разделенных диэлектриком, предназначенная для использования ее электрической емкости. Электрическая емкость — способность накапливать на обкладках конденсатора электрический заряд. Если взять две изолированные металлические пластины, расположенные на некотором расстоянии друг от друга, и зарядить их равными разноимёнными зарядами, то на одну из пластин при этом перейдёт некоторый отрицательный заряд добавится некоторое избыточное число электронов , а на другой появится равный ему положительный заряд соответствующее число электронов будет удалено из пластины. Емкость характеризуется отношением заряда к величине напряжения на обкладках:.

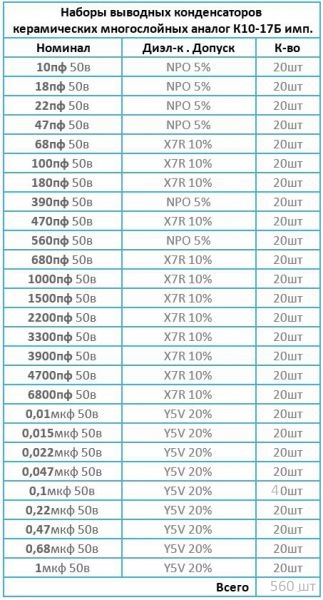

Керамические конденсаторы маркировка таблица

Для определения емкости используется физическая величина называемая — фарад Ф. Значение одного фарада для практически любой схемы будет просто огромным, поэтому маркировка конденсаторов более малыми единицами измерения. Чаще всего применяется величина мкФ mF. Для понимание перевода одной величины в другую, рассмотрим простой практический пример: На участке представленной ниже принципиальной схемы указаны конденсаторы: Спф, С,1мкф, Снф. Определим варианты емкостей, которые можно поставить, в место обозначенных по схеме.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Кодовая, цифровая маркировка конденсаторов
• Маркировка конденсаторов
• Маркировка и расшифровка конденсаторов.
• Конденсаторы. Кодовая маркировка
• Цифровая маркировка конденсаторов. 103 конденсатор
• Таблица значений конденсаторов, маркировка
• Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться
• Правила расшифровки маркировки конденсаторов
• ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определять номинал зарубежных конденсаторов

Кодовая, цифровая маркировка конденсаторов

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его.

Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин обкладок конденсатора, и тем больше, чем тоньше слой диэлектрика между ними. Емкости параллельно соединенных конденсаторов складываются.

Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:. Конденсаторы бывают как постоянной, так и переменной емкости.

Последние так и называются и сокращенно пишутся КПЕ конденсатор переменной емкости. Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:.

К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже. Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус. У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода. У импортных конденсаторов обозначается отрицательный электрод знаком минус.

При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться. У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:. Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х В.

Неполярный конденсатор на схемах обозначается следующим образом:. Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком.

С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:. На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка , то это означает, что он имеет емкость пикофарад или 3.

Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:. Конденсаторы с номинальным значением до пикофорад маркируются буквой П или латинской P, например:. Конденсаторы с номинальным значением от пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:.

Если код трехзначный, то первые две цифры обозначают значение, третья — количество нулей, результат в пикофарадах. Если код четырехзначный, то первые три цифры обозначают значение, четвертая — количество нулей, результат тоже в пикофарадах. Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы и Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:. Промышленностью выпускаются и так называемые твердотельные конденсаторы.

Внутри у них вместо электролита находится органический полимер. Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки.

На рисунке изображено устройство конденсатора переменной емкости:. Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора. Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей. Фото переменный конденсатор На рисунке они обозначены как ротор и статор.

Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания. Емкость таких конденсаторов обычно бывает небольшой и равняется единицам — максимум сотням пикофарад. Так обозначается на схемах конденсатор переменной емкости:.

На следующем рисунке показан подстроечный конденсатор. Подстроечный конденсатор обозначается на схемах следующим образом:. Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры. Емкость конденсатора измеряется в Фарадах.

Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады.

Перевести из микрофарад в пикофарады и обратно очень легко. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях.

Берем мультик и ставим его крутилку на прозвонку или на измерение сопротивления и щупами дотрагиваемся до выводов кондера. Так как у нас мультик на прозвонке и на измерении сопротивления вырабатывает постоянный ток, значит, в какой то момент времени ток будет течь, следовательно, в этот момент сопротивление кондера будет минимальным.

Далее мы продолжаем держать щупы на выводах кондера и, сами того не понимая, заряжаем кондер. А пока мы его заряжаем, его сопротивление начинает также расти, пока не будет очень большое.

Давайте глянем на практике, как все это выглядит. Очень удобен в проверке кондеров аналоговый мультик, потому что можно без труда отслеживать плавное движение стрелки, чем мерцание цифр на цифровом мультик. Если же у нас при прикасании щупов к кондеру, мультик начинает пищать и показывать нулевое сопротивление, значит в кондере произошло короткое замыкание. А если у нас сразу же показывается единичка на мультике, значит внутри кондера произошел обрыв. Кондеры с такими эффектами считаются нерабочими и их можно смело выбрасывать в мусорку.

Неполярные кондеры проверяются проще. Ставим предел измерения на мультике на мегаОмы и касаемся щупами выводов кондера. Если сопротивление меньше 2 МегаОм, то скорее всего кондер неисправен.

Кондеры полярные и неполярные номиналом меньше чем, 0,25мкФ могут с помощью мультика проверяться только на КЗ. Например мой мультиметр может без труда определить емкость кондера до микроФарад. Имейте ввиду, что внутри мультиметра есть плавкий предохранитель. Если он перегорает, то некоторые функции мультиметра теряются. На моем мультике при перегорании внутреннего предохранителя у меня не работала функция измерения силы тока и измерение емкости кондеров.

В заключении хотелось бы рассказать еще об одном способе проверки кондера, но он действует только на кондеры большой емкости.

Для этого способа используется замечательное свойство кондера — заряжаться и копить заряд. Заряжаем кондер, приличным напряжением, но не более чем написано на кондере, в течение пару секунд, и потом аккуратно замыкаем контакты кондера какой нибудь железкой. Железка должна быть изолирована от рук, а то испытаете всю мощь разряда кондера на себе.

Должна появиться искра. Запечатлеть искру у меня не получается на фото :- , так что уж извиняйте. Как же я всегда хотел разбираться в электронике, в армии попал в батальон связи и именно в ремонтный взвод, думал-«Ёпта, ну сча точно научат!

Но не тут то было. Но с конденсаторами я тогда познакомился по полной программе, брали пару кондеров размером с мобильный телефон летней давности, одного же мало , соединяли параллельно и заряжали их в розетке так как они были вольтовые , вуаля-электрошокер готов!

Обычно зеленых новичков-практикантов, только пришедших в любую мастерскую, подъёбывают на потеху всем опытным коллегам. Просят, например, принести клиренс от танка, или компрессии полведра выписать со склада. Ваня назовем этого неизвестного так был именно таким салагой, устроившимся работать «на подхвате» электриком.

В первый же день самый «юморной» из всей бригады попросил его сгонять на склад, электричества принести. Парень пожал плечами и пошел. Вернулся через несколько минут, держа в руках завязанный мешочек, и отдал его «коллеге». Юморист с охуевшими глазами открыл мешочек и полез туда рукой, а через пару мгновений нащупал там заряженный конденсатор.

Крайние звенья берутся за выводы заряженного конденсатора, а противоположные звенья крепко берутся за руки друг-друга. В детстве узнал про кондеры, инета тогда еще не было и до физики было далеко. Решил себе сделать «электрошокер». Нашел самый большой кондер, который нашелся в квартире. Приделал к нему кабель с вилкой для розетки, ну и зарядил. Выходя на улицу, положил его во внутренний карман джинсовки, а провод с вилкой пустил через рукав так и заряжал, поэтому сразу и не понял. Попробовал я этим делом воспользоваться и шуткануть над друзьями, но получилось не так как хотелось бы.

Как проходит ток, я конечно же не знал, но почему-то думал, что меня не коснется. Вывод: «не удалась шутка,т. А сколько секунд заряжать-то в розетке?

Маркировка конденсаторов

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами. Пикофарады пф ; pF.

Керамические SMD конденсаторы обычно или вообще никак не по таблице «A» — напряжение 10В, — это 10* пФ = 1 мкФ, т.е. это.

Маркировка и расшифровка конденсаторов.

Ёмкость конденсаторов может обозначаться в микрофарадах uF , нанофарадах nF , пикофарадах pF , либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены. Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов. Корзина Вход в аккаунт Пользовательское соглашение. FFC шлейфы и разъемы. Модули для мониторов. Различные платы.

Конденсаторы. Кодовая маркировка

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке по сравнению с описываемым в этой статье.

Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий.

Цифровая маркировка конденсаторов. 103 конденсатор

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача. Работает такой компонент следующим образом.

Таблица значений конденсаторов, маркировка

При расчетах может применяться внемаркировочная единица — миллифарад 1мФ , имеющая значение фарад. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку. Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Для измерения емкости больших конденсаторов применяются микрофарады мкФ , равные Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку.

Справочная таблица по обозначениям конденсаторов (pF, nF, uF и ассортимент конденсаторов — керамические, электролитические.

Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться

Такие радиодетали являются пассивными элементами множества различных схем — электрических, импульсных, электронных. Их классификация производится по множеству признаков, но все они характеризуются емкостью, допустимым отклонением ее величины от номинальной и напряжением цепи, в которую изделие можно включать. На корпусах большинства конденсаторов электролитических, бумажных нанесены соответствующие обозначения, по которым несложно определить все их эксплуатационные параметры.

Правила расшифровки маркировки конденсаторов

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия. Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами Ф, или F.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

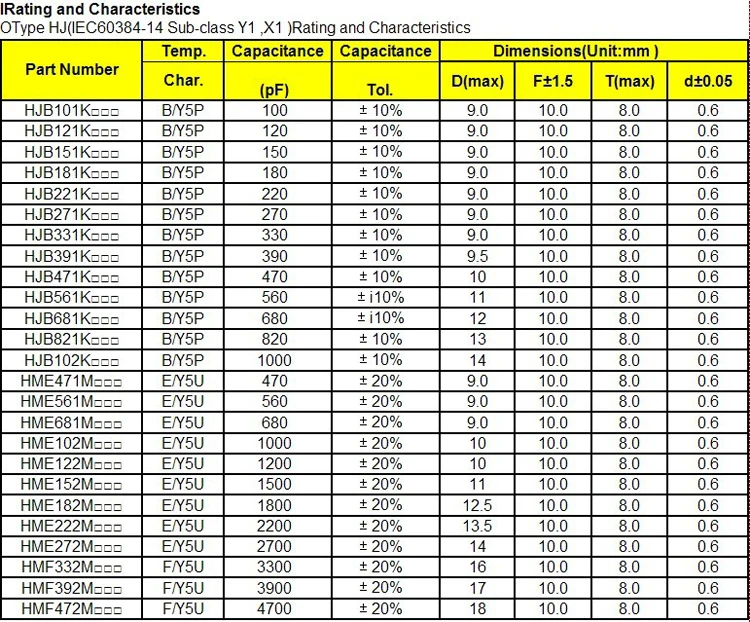

ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока.

Маркировка конденсаторов. Маркировка тремя цифрами. В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Маркировка четырьмя цифрами.

Таблица кодов конденсаторов. Быстрый поиск.- Elektrolife

Данная таблица поможет разобраться с кодовыми числами, нанесенными на конденсаторы, подобрать аналоги если требуется замена.

В данной таблице емкость конденсаторов для удобства представлена в микрофарадах (мкФ), нанофарадах (нФ) и пикофарадах (пФ).

Чтобы быстро найти нужное значение используйте поиск.

мкФ	нФ	пФ	Код
1	1000	1000000	105
0.82	820	820000	824
0.8	800	800000	804
0.7	700	700000	704
0. 68	680	680000	684
0.6	600	600000	604
0.56	560	560000	564
0.5	500	500000	504
0.47	470	470000	474
0.4	400	400000	404
0.39	390	390000	394
0.33	330	330000	334
0.3	300	300000	304
0.27	270	270000	274
0.25	250	250000	254
0.22	220	220000	224
0.2	200	200000	204
0.18	180	180000	184
0.15	150	150000	154
0.12	120	120000	124
0.1	100	100000	104
0. 082	82	82000	823
0.08	80	80000	803
0.07	70	70000	703
0.068	68	68000	683
0.06	60	60000	603
0.056	56	56000	563
0.05	50	50000	503
0.047	47	47000	473
0.04	40	40000	403
0.039	39	39000	393
0.033	33	33000	333
0.03	30	30000	303
0.027	27	27000	273
0.025	25	25000	253
0.022	22	22000	223
0.02	20	20000	203
0.018	18	18000	183
0. 015	15	15000	153
0.012	12	12000	123
0.01	10	10000	103
0.0082	8.2	8200	822
0.008	8	8000	802
0.007	7	7000	702
0.0068	6.8	6800	682
0.006	6	6000	602
0.0056	5.6	5600	562
0.005	5	5000	502
0.0047	4.7	4700	472
0.004	4	4000	402
0.0039	3.9	3900	392
0.0033	3.3	3300	332
0.003	3	3000	302
0.0027	2.7	2700	272
0.0025	2.5	2500	252
0. 0022	2.2	2200	222
0.002	2	2000	202
0.0018	1.8	1800	182
0.0015	1.5	1500	152
0.0012	1.2	1200	122
0.001	1	1000	102
0.00082	0.82	820	821
0.0008	0.8	800	801
0.0007	0.7	700	701
0.00068	0.68	680	681
0.0006	0.6	600	621
0.00056	0.56	560	561
0.0005	0.5	500	52
0.00047	0.47	470	471
0.0004	0.4	400	401
0.00039	0.39	390	391
0.00033	0.33	330	331
0. 0003	0.3	300	301
0.00027	0.27	270	271
0.00025	0.25	250	251
0.00022	0.22	220	221
0.0002	0.2	200	201
0.00018	0.18	180	181
0.00015	0.15	150	151
0.00012	0.12	120	121
0.0001	0.1	100	101
8.2E-5	0.082	82	820
8.0E-5	0.08	80	800
7.0E-5	0.07	70	700
6.8E-5	0.068	68	680
6.0E-5	0.06	60	600
5.6E-5	0.056	56	560
5.0E-5	0.05	50	500
4.7E-5	0.047	47	470
4. 0E-5	0.04	40	400
3.9E-5	0.039	39	390
3.3E-5	0.033	33	330
3.0E-5	0.03	30	300
2.7E-5	0.027	27	270
2.5E-5	0.025	25	250
2.2E-5	0.022	22	220
2.0E-5	0.02	20	200
1.8E-5	0.018	18	180
1.5E-5	0.015	15	150
1.2E-5	0.012	12	120
1.0E-5	0.01	10	100
8.0E-6	0.008	8	080
7.0E-6	0.007	7	070
6.0E-6	0.006	6	060
5.0E-6	0.005	5	050
4.0E-6	0.004	4	040
3. 0E-6	0.003	3	030
2.0E-6	0.002	2	020
1.0E-6	0.001	1	010

Конденсаторная таблица. Маркировка конденсаторов. Маркировка конденсаторов импортного производства

1. Маркировка тремя цифрами .

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1. 5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0. 022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0. 33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4. 7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0. 047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0. 47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами .

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

3. Буквенно-цифровая маркировка .

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы .

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6. 2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2. 0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы .

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)	K	2A
напряжение (Вольт)	2,5	4	6,3 (иногда 63)	10	16	20	25	35	50	80	100

Содержание:

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица — миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р — пикофарад, u- микрофарад, n — нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ — это максимальная температура.

Цифры соответствуют следующим показателям: 2 — 45 0 С, 4 — 65 0 С, 5 — 85 0 С, 6 — 105 0 С, 7 — 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным — «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Некоторые конденсаторы и правда имеют на боку маркировку , однозначно определяющую их емкость. Обычно так делают для больших алюминиевых электролитических конденсаторов — их размер позволяет печатать на корпусе как емкость, так и максимальное рабочее напряжение.

Однако более мелкие конденсаторы, такие как слюдяные дисковые конденсаторы с емкостями 0,1 или 0,01 мкФ, имеют только маркировку из трех цифр, обозначающую емкость и допуск номинала. Большинство радиолюбителей не имеют проблем с расшифровкой системы обозначения емкостей.

Но есть одно «но» (это вредное «но» есть почти всегда). Эта система счисления основывается на пикофарадах, а не на микрофарадах. Впрочем, в остальном она совпадает с маркировкой на резисторах. Так, число 103, написанное на конденсаторе, обозначает, что после двух первых цифр, 10, следует дописать 3 нуля, что дает 10 000 пикофарад.

Как правило, любое значение свыше 1000 пикофарад измеряется в микрофарадах. Чтобы преобразовать емкость из пикофарад в микрофарады, нужно просто сдвинуть десятичную точку на 6 разрядов влево. Таким образом, емкость конденсатора из предыдущего абзаца (10 000 пикофарад), записанная в микрофарадах, равняется 0,01 мкФ. Используя табл. 4.3, приведем удобный список основных типов маркировки на конденсаторах , подчиняющихся данной системе.

В другой, несколько реже используемой системе маркировки, применяются как цифры, так и буквы, например: 4R3 Расположение буквы R указывает позицию десятичной точки, разделяющей целую и дробную части, т.е. запись 4R3 обозначает на самом деле 4,3. Единицы измерения в этой системе записи не указываются, так что данная маркировка может стоять и на конденсаторе 4,3 пФ, и на конденсаторе 4,3 мкФ.

Емкость конденсатора можно измерить либо специальным прибором, либо простым мультиметром с емкостным входом. В большинстве мультиметров этот вход сделан таким образом, что конденсатор необходимо всунуть прямо в отверстия на приборе, чтобы исключить емкость проводов. Это позволяет получать более точные измерения. Более подробно о тестировании конденсаторов вы сможете узнать в главе 9.

Самый распространенный способ маркировки пленочных конденсаторов — при помощи трех цифр. Первые две цифры обозначают величину емкости. Третья является показателем степени 10, на которую необходимо умножить величину емкости для определения номинала в пикофарадах. Или, если по простому, необходимо добавить количество нулей, указанных третей цифрой к величине емкости, определяемой первыми двумя цифрами, и получим емкость конденсатора в пФ. Исключением является цифра 9 — обозначающая показатель степени -1, т.е. не добавляем нули, а переносим запятую на один знак влево. Если третья цифра равна 0, то первые две цифры и есть емкость в пикофарадах (пФ).

Для простоты расчетов и переводов в различные единицы измерения (мкФ, нФ, пФ) удобно использовать таблицу. Отметьте, что первые две цифры не обязательно отражены в таблице, они могут быть любые. В таблице указано несколько разных номиналов, что бы вы могли сориентироваться.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

Если третья цифра, обозначающая степень, равна нулю, иногда его не указывают.

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает степень 10, а первые три — величину емкости, перемножая которые так же получаем емкость в пикофарадах.

Для примера смотрите рисунок, на котором слева направо емкости: 51пФ; 0,01мкФ 12пФ; 1000пФ.

Маркировка конденсаторов

1. Маркировка тремя цифрами .

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1. 5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0. 022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0. 33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4. 7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0. 047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0. 47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами .

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

3. Буквенно-цифровая маркировка .

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы .

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6. 2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2. 0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы .

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Таблицы максимальных значений ESR у электролитических конденсаторов

admin / 14/01/202014/01/2020 / электроника

Мы уже привыкли к основным параметрам конденсатора: ёмкости и рабочему напряжению. Но в последнее время не менее важным параметром стало его эквивалентное последовательное сопротивление (ЭПС). Что же это такое и на что оно влияет?

Любой электронный компонент не идеален. Это относится и к конденсатору. Совокупность его свойств показывает условная схема.

Как видим, реальный конденсатор состоит из ёмкости C, которую мы привыкли видеть на схемах в виде двух вертикальных полос. Далее резистор R_s, который символизирует активное сопротивление проволочных выводов и контактного сопротивления вывод – обкладка.

Так как любой, даже очень хороший диэлектрик имеет определённое сопротивление (до сотен мегаом), то параллельно обкладкам изображается резистор Rp. Именно через этот «виртуальный» резистор течёт так называемый ток утечки. Естественно, никаких резисторов внутри конденсатора нет. Это лишь для наглядности и удобного представления.

Из-за того, что обкладки у электролитического конденсатора скручиваются и устанавливаются в алюминиевый корпус, образуется индуктивность L.

Свои свойства эта индуктивность проявляет лишь на частотах выше резонансной частоты конденсатора. Приблизительное значение этой индуктивности – десятки наногенри.

Итак, из всего этого выделим то, что входит в ЭПС электролитического конденсатора:

• Сопротивление, которое вызвано потерями в диэлектрике из-за его неоднородности, примесей и наличия влаги;
• Омическое сопротивление проволочных выводов и обкладок. Активное сопротивление проводов;
• Контактное сопротивление между обкладками и выводами;
• Сюда же можно включить и сопротивление электролита, которое увеличивается из-за испарения растворителя электролита и изменения его химического состава вследствие взаимодействия его с металлическими обкладками.

Все эти факторы суммируются и образуют сопротивление конденсатора, которое и назвали эквивалентным последовательным сопротивлением – сокращённо ЭПС, а на зарубежный манер ESR (Equivalent Serial Resistance).

Как известно, электролитический конденсатор в силу своего устройства может работать только в цепях постоянного и пульсирующего тока из-за своей полярности. Собственно, его и применяют в блоках питания для фильтрации пульсаций после выпрямителя. Запомним эту особенность конденсатора – пропускать импульсы тока.

Из всего сказанного следует, что электролитические конденсаторы, работающие в высокочастотных импульсных схемах (блоки питания, инверторы, преобразователи, импульсные стабилизаторы) работают в довольно экстремальных условиях и выходят из строя чаще. Зная это производители выпускают специальные серии с низким ESR. На таких конденсаторах, как правило, присутствует надпись Low ESR, что означает «низкое ЭПС».

При ремонте любой аппаратуры необходимо производить замеры ESR при помощи специального измерительного прибора — ESR-метра. Для тестирования конденсаторов и измерения ESR существует немало серийно выпускаемых приборов. На сегодняшний день самый доступный — это универсальный тестер радиокомпонентов LCR-T4 Tester, функционал которого поддерживает замер ESR конденсаторов. В радиотехнических журналах можно встретить описания самодельных приборов и приставок к мультиметрам для измерения ESR. В продаже можно найти и узкоспециализированные ESR-метры, которые способны измерять ёмкость и ЭПС без выпайки их из платы, а также разряжать их перед этим с целью защиты прибора от повреждения высоким остаточным напряжением конденсатора. К таким приборам относятся, например, такие как ESR-micro v3.1, ESR-micro V4.0s, ESR-micro v4.0SI.

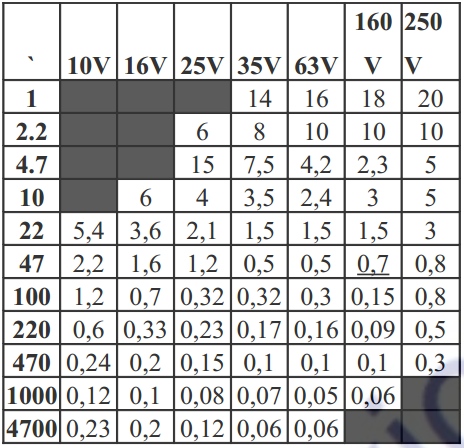

Максимально допустимые значения ESR электролитических конденсаторов приведены в таблицах ниже.

1. Максимально-допустимые ESR конденсаторов Китайского и японского производства

2.

ESR новых электролитических конденсаторов замеренных тестером LCR T4

В качестве образцов для измерения ESR (Таблица №2) использовались новые конденсаторы разных производителей.

3. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

Как видно, некоторые ячейки таблицы №3 пусты. Для конденсаторов ёмкостью до 10 мкФ максимально допустимой величиной ESR приемлемо считать 4 – 5 Ом.

Еще одна старенькая, но более полная табличка:

Не помешает помнить одно простое правило:

У любого

исправного электролитического конденсатора ESR не превышает 20 Ом (Ω).

Календарь

Август 2022

Пн	Вт	Ср	Чт	Пт	Сб	Вс
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

Найти:

Свежие записи

• Таблица маркировки smd резисторов 27/07/2021
• Таблица маркировки конденсаторов 12/06/2021
• Таблицы максимальных значений ESR у электролитических конденсаторов 14/01/2020
• Диагностика импульсного блока питания. Часть I, используемые определения 14/01/2020
• Атол 91 не включается 07/01/2020

Рубрики

• Web, скрипты (3)
• биографии (258)
• ГОСТы, СНИПы (25)
• Графика, фото, картинки (31)
• Игры (3)
• программы (18)
• Прочее (18)
• Сети (1)
• Фильмы (2)
• электроника (8)
• Юмор (22)

: Таблица преобразования конденсаторов ::

:: Таблица преобразования конденсаторов ::



Таблица преобразования конденсаторов



Дом



мкФ		пФ		нФ		К				мкФ		пФ		нФ		К
1		1000000		1000		105К				0,001		1000		1		102К
0,82		820000		820		824К				0,00082		820		0,82		821К
0,8		800000		800		804К				0,0008		800		0,8		801К
0,7		700000		700		704К				0,0007		700		0,7		701К
0,68		680000		680		684К				0,00068		680		0,68		681К
0,6		600000		600		604К				0,0006		600		0,6		601К
0,56		560000		560		564К				0,00056		560		0,56		561К
0,5		500000		500		504К				0,0005		500		0,5		501К
0,47		470000		470		474К				0,00047		470		0,47		471К
0,4		400000		400		404К				0,0004		400		0,4		401К
0,39		3		390		394К				0,00039		390		0,39		391К
0,33		330000		330		334К				0,00033		330		0,33		331К
0,3		300000		300		304К				0,0003		300		0,3		301К
0,27		270000		270		274К				0,00027		270		0,27		271К
0,25		250000		250		254К				0,00025		250		0,25		251К
0,22		220000		220		224К				0,00022		220		0,22		221К
0,2 ​​		200000		200		204К				0,0002		200		0,2 ​​		201К
0,18		180000		180		184К				0,00018		180		0,18		181К
0,15		150000		150		154К				0,00015		150		0,15		151К
0,12		120000		120		124К				0,00012		120		0,12		121К
0,1		100000		100		104К				0,0001		100		0,1		101К
0,082		82000		82		823К				0,000082		82		0,082		820К
0,08		80000		80		803К				0,00008		80		0,08		800К
0,07		70000		70		703К				0,00007		70		0,07		700К
0,068		68000		68		683К				0,000068		68		0,068		680К
0,06		60000		60		603К				0,00006		60		0,06		600К
0,056		56000		56		563К				0,000056		56		0,056		560К
0,05		50000		50		503К				0,00005		50		0,05		500К
0,047		47000		47		473К				0,000047		47		0,047		470К
0,04		40000		40		403К				0,00004		40		0,04		400К
0,039		39000		39		393К				0,000039		39		0,039		390К
0,033		33000		33		333К				0,000033		33		0,033		330К
0,03		30000		30		303К				0,00003		30		0,03		300К
0,027		27000		27		273К				0,000027		27		0,027		270К
0,025		25000		25		253К				0,000025		25		0,025		250К
0,022		22000		22		223К				0,000022		22		0,022		220К
0,02		20000		20		203К				0,00002		20		0,02		200К
0,018		18000		18		183К				0,000018		18		0,018		180К
0,015		15000		15		153К				0,000015		15		0,015		150К
0,012		12000		12		123К				0,000012		12		0,012		120К
0,01		10000		10		103К				0,00001		10		0,01		100К
0,0082		8200		8. 2		822К				0,0000082		8.2		0,0082		829К
0,008		8000		8		802К				0,000008		8		0,008		809К
0,007		7000		7		702К				0,000007		7		0,007		709К
0,0068		6800		6,8		682К				0,0000068		6,8		0,0068		689К
0,006		6000		6		602К				0,000006		6		0,006		609К
0,0056		5600		5,6		562К				0,0000056		5,6		0,0056		569К
0,005		5000		5		502К				0,000005		5		0,005		509К
0,0047		4700		4,7		472К				0,0000047		4,7		0,0047		479К
0,004		4000		4		402К				0,000004		4		0,004		409К
0,0039		3900		3,9		392К				0,0000039		3,9		0,0039		399К
0,0033		3300		3,3		332К				0,0000033		3,3		0,0033		339К
0,003		3000		3		302К				0,000003		3		0,003		309К
0,0027		2700		2,7		272К				0,0000027		2,7		0,0027		279К
0,0025		2500		2,5		252К				0,0000025		2,5		0,0025		259К
0,0022		2200		2,2		222К				0,0000022		2,2		0,0022		229К
0,002		2000		2		202К				0,000002		2		0,002		209К
0,0018		1800		1,8		182К				0,0000018		1,8		0,0018		189К
0,0015		1500		1,5		152К				0,0000015		1,5		0,0015		159К
0,0012		1200		1,2		122К				0,0000012		1,2		0,0012		129К
0,001		1000		1		102К 9		0,000001		1		0,001		109К

Таблица размеров конденсаторов

Как и в случае с резисторами и катушками индуктивности, появились стандартные номиналы конденсаторов. Конденсаторы выпускаются в различных формах корпуса, с допустимой нагрузкой по напряжению и току, типам диэлектриков, коэффициентам качества и множеству других характеристик.

Тем не менее, конденсаторы в основном работают, следуя этому набору идеалов. Конденсатор входит в число четырех основных типов пассивных электронных компонентов; индуктор, резистор и мемристор — другие. Фарад – это основная единица измерения емкости (Ф). Важно использовать параллельные и последовательные комбинации для получения альтернативных значений емкости.

Сложные комбинации часто используются для удовлетворения нескольких требований, таких как устойчивость к высоким напряжениям при сохранении надлежащей емкости. Если вам нужно регулярно настраивать цепь, вам понадобится переменный конденсатор. Например, можно использовать конденсатор с ручной регулировкой или конденсатор с электрической настройкой, такой как варакторный диод (варикап).

Это хорошие методы для определения различий шага, ширины и размера штифта между вашим посадочным местом и реальной деталью.

Знать, какой конденсатор вам нужен, может быть непросто. Тем не менее, мы создали простую справочную таблицу SMD Footprint Chart; если у вас возникнут проблемы, эти диаграммы могут сэкономить вам часы. Хорошим примером является то, что размеры конденсатора 0805 в два раза превышают размеры конденсатора 0402.

К концу нашего руководства у вас будет достаточно информации о том, какие конденсаторы обычно используются в той же задаче, которую вы выполняете. (Прочитайте таблицу размеров уплотнительных колец Danco)

Каковы размеры конденсаторов?

Конденсаторы являются популярным типом электрических компонентов, и их номиналы обычно
выражаются в микрофарадах (Ф), нанофарадах (нФ) или пикофарадах (пФ).

Эти множители сильно пересекаются. Например, 0,1 Ф можно выразить как 100 нФ, и есть много других примеров такого рода неоднозначности в обозначениях.

Нанофарад, нФ, также менее распространен в других областях, его значения указаны в долях фарад и огромных кратных пикофарадах, пФ. Поэтому, когда доступны компоненты, указанные в нанофарадах, в некоторых случаях может быть необходимо преобразовать их в нанофарады, нФ.

Схемы цепей и списки электронных компонентов могут сбивать с толку, когда в них указывается значение в пикофарадах, но в списках дистрибьюторов электронных компонентов или магазинов, торгующих электронными компонентами, то же самое указывается по-другому.

При проектировании электронных схем также важно убедиться, что значения электрических компонентов указаны в токе, кратном десяти. Отклонение в 10 раз может иметь катастрофические последствия!

Преобразование емкости Конденсаторы для поверхностного монтажа, керамические конденсаторы, электролитические конденсаторы, танталовые конденсаторы и другие типы конденсаторов обозначаются как uf, nf и pf.

Представленная ниже таблица преобразования конденсаторов в удобной для чтения табличной форме показывает эквиваленты между Ф, нФ и пФ.

При покупке электронных компонентов у дистрибьютора или розничного продавца электронных компонентов знаки спецификаций могут использовать другие обозначения, требующие преобразования.

Значения конденсаторов могут варьироваться от 109 и выше благодаря внедрению суперконденсаторов.

Стандартные префиксы пико (10-12), нано (10-9) и микро (10-6) часто используются, чтобы избежать недоразумений с большим количеством нулей, связанных с номиналами разных конденсаторов.

При преобразовании величин конденсаторов может пригодиться диаграмма преобразования конденсаторов или таблица преобразования конденсаторов.

Кроме того, некоторые конденсаторы имеют маркировку пикофарад вместо нанофарад или микрофарад, поэтому значение емкости необходимо преобразовать в нанофарады или микрофарады.

Электролитические, танталовые и керамические конденсаторы входят в число доступных конденсаторов с выводами и SMYT.

Умножители также используются в различных типах электронных компонентов. Например, катушки индуктивности измеряются в генри, а их значения гораздо меньше.

Резисторы измеряются в более высоких кратных единицах, таких как k или &M, тогда как катушки индуктивности измеряются в генри, и их значения намного меньше.

В результате обычно используются милли- и микро-Генри, и могут потребоваться эквивалентные преобразования. (См. размеры шестигранного ключа)

Это наиболее распространенные номиналы конденсаторов, однако допуски зависят от формы диэлектрика и типа корпуса.

4344443434444343434344434449.

пФ	пФ	пФ	пФ	мкФ	мкФ	мкФ	мкФ	мкФ	мкФ	мкФ
1.0	10	100	1000	0.01	0.1	1.0	10	100	1000	10,000
1.1	11	110	1100
1,2	12	120	1200
1.3	13	130	1300
1,5	15	150	1500	0,015	0,15	1,5	15	444499	434434434344344344344344344344344344344344344344344344344344344344344344344344344344344344344344343443434344343434434343444
1,6	16	160	1600
1,8	18	180	1800
2.0	20	200	2000
2.2	22	220	2200	0.22	2.2	22	220	2200
2.4	24	240	2400
2,7	27	270	2700
3.0	30	300	3000
3,3	33	330	3300	0,033	0,33	3,3	33	330	3300
3,6	36	360	3600
3,9	39	390	3900
4. 3	43	430	4300
4,7	47	470	4700	0.047	0.47	4.7	47	470	4700
5.1	51	510	5100
5,6	56	560	5600
6,2	62	620	6200
6,8	68	680	6800	0,068	0,68	6,8		444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н.
7,5	75	750	7500
8.2	82	820	8200
9. 1	91	910	9100

Как рассчитать, какой размер конденсатора мне нужен?

Одно из основных мест, где вы найдете конденсатор, — это блоки кондиционирования воздуха, поэтому в этом примере он будет использоваться.

Вам потребуется измерить общее напряжение между клеммами HERM и COMMON на рабочем конденсаторе, когда конденсатор находится под нагрузкой (т. е. 345 В переменного тока).

Затем на Компрессоре измерьте силу тока на проводе, идущем от HERM к START (т.е. 4 ампера).

Чтобы проверить размер конденсатора, используйте приведенный ниже расчет. Полученные числа микрофарад (мкФ) должны быть такими же, как размер вашего конденсатора.

Магнитное поле двигателя будет несбалансированным, если конденсатор слишком большой или слишком маленький.

Это нежелание во время работы приведет к шумной работе, повышенному энергопотреблению, снижению производительности двигателя и, наконец, к перегреву или перегрузке двигателей, таких как компрессоры.

Рабочий конденсатор должен иметь такое же значение микрофарад (мкФ), что и двигатель.

Конденсаторы емкостью 70 мкФ или более известны как пусковые конденсаторы и обычно
электрически отсоединяются от цепи во время работы.

Для пусковых конденсаторов (ТОЛЬКО) отсюда исходит правило +/- 10% от номинала.

Номинальное напряжение должно соответствовать указанному на двигателе значению, обычно 370 В переменного тока для центральных тепловых насосов и кондиционеров.

В большинстве новых конденсаторных систем используются конденсаторы на 440 В перем. тока, которые более устойчивы к перепадам напряжения питания.

Вы можете найти некоторые универсальные конденсаторы двойного хода, рассчитанные на напряжение до 700 В переменного тока, что не влияет на их производительность.

Изменения в uf повлияют на потребляемую силу тока и, как следствие, на использование киловатт-часов.

В кондиционерах рекомендуется проверять конденсаторы и проверять размер конденсатора в рамках любого технического обслуживания в начале сезона. (Читайте размер гнезда свечи зажигания)

Размеры SMD-конденсаторов в дюймах
КОД EIA	Размер конденсатора SMD
1005 площадь основания	0,0157 дюйма × 0,0079 дюйма
0201 Площадь основания	0,024 дюйма × 0,012 дюйма
0402 Площадь основания	0,039 дюйма × 0,020 дюйма
0603 Площадь основания	0,063 дюйма × 0,031 дюйма
0805 Площадь основания	0,079 дюйма × 0,049 дюйма
1008 площадь основания	0,098 дюймов × 0,079 дюйма
1206 площадь основания	0,126 дюйма × 0,063 дюйма
1210 площадь основания	0,126 дюйма × 0,098 дюйма
1806 площадь основания	0,177 дюйма × 0,063 дюйма
1812 площадь основания	0,18 дюйма × 0,13 дюйма
1825 площадь основания	0,18 дюйма × 0,25 дюйма
2010 Площадь основания	0,197 дюйма × 0,098 дюйма
2512 след	0,25 дюйма × 0,13 дюйма
2920 площадь основания	0,29 дюйма × 0,20 дюйма

Имеет ли значение размер конденсатора?

Удобно понять, что такое конденсатор, прежде чем спрашивать, имеет ли значение его размер и габариты.

Хотя у вас может быть размер компонента 0402 0,039 дюйма × 0,020 дюйма, обновления системы могут означать, что вам необходимо обновить конденсатор.

Кроме того, если у вас слишком маленький конденсатор, который с трудом удерживает слишком большое напряжение, проходящее через него, это может сократить срок его службы.

Что такое SMD-конденсатор?

Конденсатор SMD — это просто конденсатор с небольшой площадью основания и длинными выводами. Он был разработан, чтобы обеспечить некоторые технологические преимущества в работе высокочастотных устройств и преимущества для массового производства электронных устройств и гаджетов.

Большинство современных схем и описаний компонентов используют номенклатуру F, nF и pF для обозначения емкости конденсаторов.

Старые схемы, описания схем и даже сами компоненты могут использовать широкий спектр нестандартных сокращений, которые не всегда легко отличить друг от друга.

Основные различия между различными долями емкости заключаются в следующем:

Микрофарад, мкФ: Конденсаторы большей емкости, такие как электролитические конденсаторы, танталовые конденсаторы и даже некоторые бумажные конденсаторы, измеряемые в микрофарадах, могут быть с маркировкой uF mfd, MFD, MF или UF.

Все эти слова относятся к температуре в градусах Фаренгейта. Эта терминология часто ассоциируется с электролитическими и танталовыми конденсаторами.

Нано-Фарад, нФ: В этом подразделе отсутствовал ряд сокращений, поскольку номенклатура нФ или нано-Фарад не использовалась широко до стандартизации терминологии.

В последние годы термин нанофарад стал более популярным. Однако в некоторых странах значения по-прежнему выражаются в больших количествах пикофарад, например, 1000 пФ для 1 нФ, или долей микрофарад, например, 0,001 Ф для нанофарад.

Эта терминология используется в отношении керамических конденсаторов, металлизированных пленочных конденсаторов, многослойных керамических конденсаторов для поверхностного монтажа и даже некоторых современных серебряно-слюдяных конденсаторов.

Пико-Фарад, пФ: Для обозначения значения в пикофарадах, пФ, использовались различные аббревиатуры. Использовались следующие термины: микромикрофарады, ммфд, ммфд, мкФ и Ф. Все эти цифры указаны в пФ. 9Конденсаторы емкостью 3281 пикофарад обычно используются в радиочастотных, радиочастотных цепях и оборудовании. В результате эта терминология чаще всего ассоциируется с керамическими конденсаторами; однако он также применяется к серебряно-слюдяным и пленочным конденсаторам.

Преобразование значений из одного дробного числа в другое стало проще благодаря стандартизации языка. Это также привело к значительному снижению вероятности непонимания.

Легче преобразовать из F в nF и pF. Когда номинал конденсатора указан на принципиальной схеме другим способом в списке дистрибьюторов электронных компонентов, это очень важно.

Каковы стандартные номиналы конденсаторов?

Общее рабочее напряжение конденсатора (пост. ток), по типу конденсатора
Керамика	Электролитическая	Тантал	Майлар (полиэстер)	Майлар (металлическая пленка)
	10 В	10 В
16 В	16 В	16 В
		20 В
25 В	25 В	25 В
	35 В	35 В
50 В	50 В	50 В	50 В	50 В
	63 В
100 В	100 В		100 В
	160 В
			200 В
	250 В			250 В
	350 В
			400 В	400 В
	450 В
600 В
				630 В
1000 В

Таблица преобразования коррекции коэффициента мощности

(903) 984-3061 | 2800 шоссе. 135 North, Kilgore, TX 75662

Steelman Industries

Искать на сайте

<< Индекс  | < Страница 3 | Страница 5 >

ТАБЛИЦА 3

Множители кВт для определения емкости конденсатора в киловарах





Оригинал Мощность Фактор	Требуемый коэффициент мощности
	0,81	0,82	0,83	0,84	0,85	0,86	0,87	0,88	0,89	0,90	0,91	0,92	0,93	0,94	0,95	0,96	0,97	0,98	0,99	1,00
0,51	.962	.989	1,015	1.041	1,067	1,094	1,120	1,147	1,175	1. 203	1,231	1,261	1,292	1,324	1,358	1,395	1,436	1,484	1,544	1,687
0,52	.919	.945	.971	.997	1,023	1.050	1,076	1.103	1.131	1,159	1,187	1,217	1,248	1,280	1,314	1,351	1,392	1,440	1.500	1,643
0,53	.876	.902	.928	.954	.980	1.007	1,033	1,060	1,088	1.116	1,144	1,174	1.205	1,237	1,271	1,308	1,349	1,397	1,457	1.600
0,54	.835	. 861	.887	.913	.939	.966	.992	1,019	1,047	1,075	1.103	1,133	1,164	1,196	1,230	1,267	1,308	1,356	1,416	1,559
0,55	.795	.821	.847	.873	.899	.926	.952	.979	1.007	1,035	1,063	1,093	1,124	1,156	1,190	1,227	1,268	1,316	1,377	1,519
0,56	.756	.782	.808	.834	.860	.887	.913	.940	.968	.996	1,024	1,054	1,085	1,117	1,151	1,188	1,229	1,277	1,338	1,480
0,57	. 718	.744	.770	.796	.822	.849	.875	.902	.930	.958	.986	1,016	1,047	1,079	1.113	1,150	1.191	1,239	1.300	1,442
0,58	.681	.707	.733	.759	.785	.812	.838	.865	.893	.921	.949	.979	1.010	1,042	1,076	1.113	1,154	1.202	1,263	1,405
0,59	.645	.671	.697	.723	.749	.776	.802	.829	.857	.885	.913	.943	.974	1.006	1,040	1,077	1,118	1,166	1,226	1,368
0,60	. 609	.635	.661	.687	.713	.740	.766	.793	.821	.849	.877	.907	.938	.970	1.004	1.041	1,082	1,130	1,192	1,334
0,61	.575	.601	.627	.653	.679	.706	.732	.759	.787	.815	.843	.873	.904	.936	.970	1.007	1,048	1,096	1,157	1,299
0,62	.542	.568	.594	.620	.646	.673	.699	.726	.754	.782	.810	.840	.871	.903	.937	. 974	1,015	1,063	1,123	1,265
0,63	.509	.535	.561	.587	.613	.640	.666	.693	.721	.749	.777	.807	.838	.870	.904	.941	.982	1,030	1,091	1,233
0,64	.474	.503	.529	.555	.581	.608	.634	.661	.689	.717	.745	.775	.806	.838	.872	.909	.950	.998	1,068	1.200
0,65	.445	.471	.497	.523	.549	.576	.602	.629	.657	. 685	.713	.743	.774	.806	.840	.877	.918	.966	1,027	1,169
0,66	.414	.440	.466	.492	.518	.545	.571	.598	.626	.654	.682	.712	.743	.775	.809	.846	.887	.935	.996	1,138
0,67	.384	.410	.436	.462	.488	.515	.541	.568	.596	.624	.652	.682	.713	.745	.779	.816	.857	.905	.966	1.108
0,67	.354	.380	.406	. 432	.458	.485	.511	.538	.566	.594	.622	.652	.683	.715	.749	.786	.827	.875	.937	1,079
0,69	.325	.351	.377	.403	.429	.456	.482	.509	.537	.565	.593	.623	.654	.686	.720	.757	.798	.846	.907	1,049
0,70	.296	.322	.348	.374	.400	.427	.453	.480	.508	.536	.564	.594	.625	.657	.691	.728	.769	.817	.878	1,020
0,71	. 268	.294	.320	.346	.372	.399	.425	.452	.480	.508	.536	.566	.597	.629	.663	.700	.741	.789	.850	.992
0,72	.240	.266	.292	.318	.344	.371	.397	.424	.452	.480	.508	.538	.569	.601	.635	.672	.713	.761	.821	.963
0,73	.212	.238	.264	.290	.316	.343	.369	.396	.424	.452	.480	.510	.541	.573	.607	.644	. 685	.733	.794	.936
0,74	.185	.211	.237	.263	.289	.316	.342	.369	.397	.425	.453	.483	.514	.546	.580	.617	.658	.706	.767	.909
0,75	.158	.184	.210	.236	.262	.289	.315	.342	.370	.398	.426	.456	.487	.519	.553	.590	.631	.679	.740	.882
0,76	.131	.157	.183	.209	.235	.262	.288	.315	.343	.371	. 399	.429	.460	.492	.526	.563	.604	.652	.713	.855
0,77	.105	.131	.157	.183	.209	.236	.262	.289	.317	.345	.373	.403	.434	.466	.500	.437	.578	.626	.687	.829
0,78	.078	.104	.130	.156	.182	.209	.235	.262	.290	.318	.346	.376	.407	.439	.473	.510	.551	.599	.661	.803
0,79	.052	.078	.104	.130	. 156	.183	.209	.236	.264	.292	.320	.350	.381	.413	.447	.484	.525	.573	.634	.776
0,80	.026	.052	.078	.104	.130	.157	.183	.210	.238	.266	.294	.324	.355	.387	.421	.458	.499	.547	.608	.750
0,81	.000	.026	.052	.078	.104	.131	.158	.184	.212	.240	.268	.298	.329	.361	.395	.432	.473	.521	.582	.724
0,82		. 000	.026	.052	.078	.105	.131	.158	.186	.214	.242	.272	.303	.335	.369	.406	.447	.495	.556	.698
0,83			.000	.026	.052	.079	.105	.132	.160	.188	.216	.246	.277	.309	.343	.380	.421	.469	.530	.672
0,84				.000	.026	.053	.079	.106	.134	.162	.190	.220	.251	.283	.317	.354	.395	.443	. 504	.645
0,85					.000	.027	.053	.080	.108	.136	.164	.194	.225	.257	.291	.328	.369	.417	.478	.620
0,86						.000	.026	.053	.081	.109	.137	.167	.198	.230	.264	.301	.342	.390	.451	.593
0,87							.000	.027	.055	.083	.111	.141	.172	.204	.238	. 275	.316	.364	.425	.567
0,88								.000	.028	.056	.084	.114	.145	.177	.211	.248	.289	.337	.398	.540
0,89									.000	.028	.056	.086	.117	.149	.183	.220	.261	.309	.370	.512
0,90										.000	.028	0,58	0,89	.121	. 155	.192	.233	.281	.342	.484
0,91											.000	.030	.061	.093	.127	.164	.205	.253	.314	.456
0,92												.000	.031	.063	.097	.134	.175	.223	.284	.426
0,93													.000	.032	. 066	.103	.144	.192	.253	.395
0,94														.000	.034	.071	.112	.160	.221	.363
0,95															.000	.037	.079	.126	.187	.328

Пример: Общая потребляемая мощность нагрузки по показаниям ваттметра 100 кВт при коэффициенте мощности 65%. Емкостная мощность KVAR, необходимая для повышения коэффициента мощности до 95 %, определяется путем умножения 100 кВт на коэффициент, указанный в таблице (0,840). Тогда 100 кВт x 0,840 = 84 кВАр. Используйте 85 кВАр

<< Индекс  | < Страница 3 | Страница 5 >

Чем мы можем помочь?

Сообщите нам, как мы можем помочь найти подходящее оборудование для вашего применения.

Свяжитесь с нами

Стандартные номиналы конденсаторов. Таблица преобразования пФ в нФ

Вот моя полная таблица преобразования для всех стандартных номиналов конденсаторов. Эта диаграмма позволяет конвертировать между пикофарадами, нанофарадами и микрофарадами. Со всеми перечисленными здесь значениями вам не нужно будет использовать калькулятор.

0,047F 0,047F 4444444444444444444444444444444444444444444444444444444444444444444444444444444443444440019

picofarads

nanofarads

microfarads

1.0 pF

0.0010 nF

0.0000010 µF

1.1 pF

0.0011 nF

0.0000011 µF

1.2 pF

0. 0012 nF

0.0000012 µF

1.3 pF

0.0013 nF

0.0000013 µF

1.5 pF

0.0015 nF

0.0000015 µF

1.6 pF

0.0016 nF

0.0000016 µF

1.8 pF

0.0018 nF

0.0000018 µF

2.0 pF

0.0020 nF

0.0000020 µF

2.2 pF

0.0022 nF

0.0000022 µF

2.4 pF

0.0024 nF

0.0000024 µF

2.7 pF

0.0027 nF

0.0000027 µF

3.0 pF

0.0030 nF

0.0000030 µF

3.3 pF

0.0033 nF

0.0000033 µF

3.6 pF

0.0036 nF

0.0000036 µF

3,9PF

0,0039NF

0,0000039 мкл

4,3PF

0,0043NF

0,0000043 млад.

0.0000047 µF

5.1 pF

0.0051 nF

0.0000051 µF

5.6 pF

0.0056 nF

0.0000056 µF

6.2 pF

0.0062 nF

0.0000062 µF

6.8 pF

0.0068 nF

0.0000068 µF

7.5 pF

0.0075 nF

0.0000075 µF

8.2 pF

0.0082 nF

0.0000082 µF

9.1 pF

0.0091 nF

0.0000091 µF

10 pF

0.010 nF

0.000010 µF

11 pF

0.011 nF

0.000011 µF

12 pF

0.012 nF

0.000012 µF

13 pF

0.013 nF

0.000013 µF

15 pF

0.015 nF

0.000015 µF

16 pF

0. 016 nF

0.000016 µF

18 pF

0.018 nF

0.000018 µF

20 pF

0.020 nF

0.000020 µF

22PF

0,022NF

0,000022 мкф

24PF

0,024NF

0,000024 млект

44 0,000024 млект

444 0,000024 млад.0019

30 pF

0.030 nF

0.000030 µF

33 pF

0.033 nF

0.000033 µF

36 pF

0.036 nF

0.000036 µF

39 pF

0,039NF

0,000039 мкф

43PF

0,043NF

0,000043 мкф

47PF

4.00084

47PF

47PF

47PF.3344 51 pF

0.051 nF

0.000051 µF

56 pF

0. 056 nF

0.000056 µF

62 pF

0.062 nF

0.000062 µF

68 pF

0.068 nF

0,000068 мкф

75PF

0,075NF

0,000075 мкф

82PF

0,082NF

44444PF

0,082NF

4444444444PF

0,082NF

0,082NF

82PF

0,082NF

82PF

0,082NF

82PF

82PF.1 nF

0.000091 µF

100 pF

0.10 nF

0.00010 µF

110 pF

0.11 nF

0.00011 µF

120 pF

0.12 nF

0.00012 µF

130 pF

0.13 nF

0.00013 µF

150 pF

0.15 nF

0.00015 µF

160 pF

0. 16 nF

0.00016 µF

180 pF

0.18 nF

0.00018 µF

200 pF

0.20 nF

0.00020 µF

220 pF

0.22 nF

0.00022 µF

240 pF

0.24 nF

0.00024 µF

270 pF

0.27 nF

0.00027 µF

300 pF

0.30 nF

0.00030 µF

330 pF

0.33 nF

0.00033 µF

360 pF

0.36 nF

0.00036 µF

390 pF

0.39 nF

0.00039 µF

430 pF

0,43NF

0,00043 мкф

470PF

0,47NF

0,00047 млад.0019

0.56 nF

0.00056 µF

620 pF

0.62 nF

0.00062 µF

680 pF

0. 68 nF

0.00068 µF

750 pF

0.75 nF

0.00075 µF

820 pF

0.82 nF

0.00082 µF

910 pF

0.91 nF

0.00091 µF

1000 pF

1.0 nF

0.0010 µF

1100 pF

1.1 nF

0.0011 µF

1200 pF

1.2 nF

0.0012 µF

1300 pF

1.3 nF

0.0013 µF

1500 pF

1.5 nF

0.0015 µF

1600 pF

1.6 nF

0.0016 µF

1800 pF

1.8 nF

0.0018 µF

2000 pF

2.0 nF

0.0020 µF

2200 pF

2.2 nF

0.0022 µF

2400 pF

2. 4 nF

0.0024 µF

2700 pF

2,7NF

0,0027 мкл

3000PF

3,0NF

0,0030 мкф

3300PF

3,33NF

3300PF

3,31919

3300PF

3,334

3.6 nF

0.0036 µF

3900 pF

3.9 nF

0.0039 µF

4300 pF

4.3 nF

0.0043 µF

4700 pF

4.7 nF

0.0047 µF

5100 pF

5.1 nF

0.0051 µF

5600 pF

5.6 nF

0.0056 µF

6200 pF

6.2 nF

0.0062 µF

6800 pF

6.8 nF

0.0068 µF

7500 pF

7.5 nF

0.0075 µF

8200 pF

8. 2 nF

0.0082 µF

9100 pF

9.1 nF

0.0091 µF

10000 pF

10 nF

0.010 µF

11000 pF

11 nF

0.011 µF

12000 pF

12 nF

0.012 µF

13000 pF

13 nF

0.013 µF

15000 pF

15 nF

0.015 µF

16000 pF

16 nF

0.016 µF

18000 pF

18 nF

0.018 µF

20000 pF

20 nF

0.020 µF

22000 pF

22 nF

0.022 µF

24000 pF

24 nF

0.024 µF

27000 pF

27 nF

0.027 µF

30000 pF

30 nF

0. 030 µF

33000PF

33NF

0,033 мкл

36000PF

36NF

0,036 мкф

36NF

0,036 мкф.

43000 pF

43 nF

0.043 µF

47000 pF

47 nF

0.047 µF

51000 pF

51 nF

0.051 µF

56000 pF

56 NF

0,056 мкф

62000PF

62NF

4444444444444444444444444444000

4 68NF

68000PF

4 68NF

68000PF

4 68NF

68000PF

4NF

68000PF

4NF

68000PF

4NF

68000PF

4NF

.3344 75 nF

0.075 µF

82000 pF

82 nF

0.082 µF

pF

91 nF

0.091 µF

100000 pF

100 nF

0. 10 µF

110000 pF

110 nF

0.11 µF

120000 pF

120 nF

0.12 µF

130000 pF

130 nF

0.13 µF

150000 pF

150 nF

0.15 µF

160000 pF

160 nF

0.16 µF

180000 pF

180 nF

0.18 µF

200000 pF

200 nF

0.20 µF

220000 pF

220 nF

0.22 µF

240000 pF

240 nF

0.24 µF

270000 pF

270 nF

0.27 µF

300000 pF

300 nF

0.30 µF

330000 pF

330 nF

0.33 µF

360000 pF

360NF

0,36 мкф

3 PF

390NF

0,39 млад. 0019

470 nF

0.47 µF

510000 pF

510 nF

0.51 µF

560000 pF

560 nF

0.56 µF

620000 pF

620 nF

0.62 µF

680000 pF

680 nF

0.68 µF

750000 pF

750 nF

0.75 µF

820000 pF

820 nF

0.82 µF

0 pF

910 nF

0.91 µF

1000000 pF

1000 nF

1.0 µF

1100000 pF

1100 nF

1.1 µF

1200000PF

1200NF

1,2 мкф

1300000PF

1300NF

1,3 мкф

400000.1134444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444. 0019

1600000 pF

1600 nF

1.6 µF

1800000 pF

1800 nF

1.8 µF

2000000 pF

2000 nF

2.0 µF

2200000 pF

2200NF

2,2 мкф

2400000PF

2400NF

2,4 мкф

2700000PF

4700NF

2700000PF

4700NF

2700000PF.0019

3000 nF

3.0 µF

3300000 pF

3300 nF

3.3 µF

3600000 pF

3600 nF

3.6 µF

3 0 pF

3900 nF

3.9 µF

4300000 pF

4300 nF

4.3 µF

4700000 pF

4700 nF

4.7 µF

5100000 pF

5100 nF

5.1 µF

5600000 pF

5600 nF

5. 6 µF

6200000 pF

6200 nF

6.2 µF

6800000 pF

6800 nF

6.8 µF

7500000 pF

7500 nF

7.5 µF

8200000 pF

8200 nF

8.2 µF

00 pF

9100 nF

9.1 µF

Выбор емкости конденсатора может стать настоящей головной болью для большинства любителей и инженеров. «Каковы стандартные значения?» это то, что я иногда спрашиваю себя.

Еще хуже, когда вам приходится ходить по магазинам в поисках нужного вам значения, потому что некоторые магазины могут указывать его в пФ, в то время как другие используют нФ, так что вам в конечном итоге приходится конвертировать между пикофарадами, нанофарадами и микрофарадами, чтобы выяснить, действительно ли это это одно и то же.

Ну, не бойтесь больше, потому что Пит здесь, и я решил сделать полную таблицу для серии E24. Ни в одной поисковой системе не было сайта с такой диаграммой, показывающей каждое значение вместе с конверсией. Расчеты заняли у меня целую вечность, поэтому будем надеяться, что кому-то они пригодятся.

• Питер Вис
• Опыт
• ИКТ
• Вис Лабс
• Связаться с

• Питер Вис
• Опыт
• ИКТ
• Вис Лабс
• Связаться с

Автор: Peter J. Vis
Условия использования, этическая политика, авторское право

Цветовые коды конденсаторов для таблицы идентификации

Цветовые коды конденсаторов для таблицы идентификации

Электроника, приборы и электротехника База данных 9Меню поставщиков датчиков и преобразователей 3281

Цветовые коды конденсаторов для идентификационной таблицы

Конденсаторы могут быть маркированы 4 или более цветными полосами или точками. Цвета кодируют первую и вторую значащие цифры значения, а третий цвет — десятичный множитель в пикофарадах. Дополнительные полосы имеют значения, которые могут варьироваться от одного типа к другому. Конденсаторы с низким допуском могут начинаться с первых 3 (а не 2) цифр значения. Обычно, но не всегда, можно определить, какая схема используется для конкретных используемых цветов. Цилиндрические конденсаторы, отмеченные полосами, могут выглядеть как резисторы.

Таблица цветового кодирования емкости № 1
Цвет	1-я цифра (А)	2-я цифра (В)	Мультипликатор (C)	Допуск (D)
Черный			1	±20%
Коричневый	1	1	10	±1%
Красный	2	2	100	±2%
Оранжевый	3	3	1000	±3%
Желтый	4	4	10 000	±4%
Зеленый	5	5	100 000	±5%
Синий	6	6	1 000 000	±6%
Фиолетовый	7	7	—	±7%
Серый	8	8	—	±8%
Белый	9	9	—	±9%
Золото	—	—	—	±5%
Серебро	—	—	—	±10%
Нет цвета	—	—	—	±20%



Черный Коричневый Красный Апельсин Желтый Зеленый Синий Фиолетовый Серый Белый Золото Серебряный

Таблица цветового кодирования емкости № 2
Цвет	Значащие цифры	Множитель	Емкость Допуск	Характеристика	Работа постоянного тока Напряжение	Рабочая Температура	EIA Вибрация
Черный		1	±20%	???	???	???55 °C до +70 °C	от 10 до 55 Гц
Коричневый	1	10	±1%	Б	100	???	???
Красный	2	100	±2%	С	???	???55 °C до +85 °C	???
Оранжевый	3	1 000	???	Д	300	???	???
Желтый	4	10 000	???	Е	???	???55 °C до +125 °C	от 10 до 2000 Гц
Зеленый	5	100 000	±0,5%	Ф	500	???	???
Синий	6	1 000 000	???	???	???	???55 °C до +150 °C	???
Фиолетовый	7	10 000 000	???	???	???	???	???
Серый	8	???	???	???	???	???	???
Белый	9	???	???	???	???	???	???
Золото	???	???	±5%*	???	1000	???	???
Серебро	???	???	±10%	???	???	???	???

Дополнительные полосы на керамических конденсаторах обозначают класс номинального напряжения и характеристики температурного коэффициента. На некоторые трубчатые бумажные конденсаторы была нанесена широкая черная полоса, чтобы указать конец, у которого был внешний электрод; это позволило подключить этот конец к заземлению шасси, чтобы обеспечить некоторую защиту от шума и шума.

Полиэфирная пленка и танталовые электролитические конденсаторы типа «капли жевательной резинки» также имеют цветовую маркировку, указывающую значение, рабочее напряжение и допуск.

MIL-HDBK-217 Таблицы конденсаторов | SQC онлайн

Если вам нужен расчет MTBF для конденсаторов, нажмите здесь.

В этом разделе приведены различные таблицы характеристик конденсаторов: типы конденсаторов, температурный коэффициент, коэффициент последовательного сопротивления, коэффициент перенапряжения, фактор окружающей среды и коэффициент качества.

Тип конденсатора

4444444444444444444444444444444444444444444444444444444444444444444444343434344449009н. 1 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. -39003 3304 .13304

Тип конденсатора	Спецификация	Описание	λ р	π T Использование таблицы Столбец:	π C Использование таблицы Столбец:	π V Использование таблицы Столбец:	π SR Столбец использования таблицы:
CP	MIL-C-25	Capacitor, Paper Dielectric, DC (Hermetically Seals in Metal Cases)	0. 00037	1	1	1	1
CA	MIL-C-12889	Конденсатор, BY-Pass, Редиа-Interference, Dielectric, AC и DC (герметически герметично в металлических случаях)	0,00037	1	1	41
CZ, CZR	MIL-C-11693	Конденсатор, проходной, для подавления радиопомех, переменного и постоянного тока (герметично запечатанный в металлических корпусах), установленная и неустановленная надежность	0,00037
3344 1	1	1
CQ, CQR	MIL-C-19978	Конденсатор, стационарный пластиковый (или бумажно-пластиковый) диэлектрический (герметично закрытый в металлических или стеклянных корпусах) Reliability	0.00051	1	1	1	1
CH	MIL-C-18312	Capacitor, Fixed, Metaliized (Paper, Paper Plastic or Plastic Film), Dielectric, DC (Hermetically Запечатан в металлических корпусах)	0,00037	1	1	1	1
CHR	MIL-C-39022	CRACITOR, фиксированный, MiteLastic Paperized Paperiled, Paperiled Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled, Paperiled Paperiled.	1	1	1
CFR	MIL-C-55514	Capacitor, Fixed, Plastic (or Metalized Plastic), Dielectric, DC in Non-Metal Cases	0.00051	1	1	1	1
CRH	MIL-C-83421	Capacitor, Fixed Supermetallized Plastic Film Dielectric (DC, AC or DC and AC) Hermetically Sealed in Metal Cases, Established Reliability	0.00051	1	1	1	1
CM	MIL-C-5	Capacitors, Fixed, Mica Dielectric	0.00076	2	1	2	1
CMR	MIL-C-39001	Capacitor, Fixed, Mica Dielectric, Established Reliability	0.00076	2	1	2	1
CB	MIL-C -10950	Capacitor, Fixed, Mica Dielectric, Button Style	0. 00076	2	1	2	1
CY	MIL-C-11272	Capacitor, Fixed, Glass Dielectric	0.00076	2	1	2	1
CYR	MIL-C-23269	Capacitor, Fixed, Glass Dielectric, Established Reliability	0.00076	2	1	2	1
CK	MIL-C-11015	Capacitor, Fixed, Ceramic Dielectric (General Purpose)	0.00099	2	1	3	1
CKR	MIL-C-39014	Capacitor, Fixed, Ceramic Dielectric (General Purpose), Established Reliability	0.00099	2	1	3	1
CC, CCR	MIL-C-20	Конденсатор фиксированный, керамический диэлектрик (с термокомпенсацией), установленная и неустановленная надежность	0,00099	2	1	3	4 4 1 43344 CDR	MIL-C-55681	Конденсатор, чип, множественный слой, фиксированный, керамический диэлектрик, установленная достоверность	0,00200	2	1	3		1	3
Конденсатор, фиксированный, электролитический (твердый электролит), танталум, установленная надежность	0,00040	1	2	4	SEE π SR 44 4.	333333333344 4	SEE π SR 444444444444444444444444444444444444333344		4	40019	MIL-C-55365	Capacitor, Fixed, Electrolytic (Tantalum), Chip, Established Reliability	0.00005	1	2	4	See π SR Table
CL	MIL -C-3965	Capacitor, Fixed, Electrolytic (Nonsolid Electrolyte), Tantalum	0.00040	1	2	4	1
CLR	MIL-C-39006	Capacitor, Fixed, Электролитический (нетвердый электролит), тантал, установленная надежность	0.00040	1	2	4	1
CRL	MIL-C-83500	Capacitor, Fixed, Electrolytic (Nonsolid Electrolyte), Tantalum Cathode	0. 00040	1	2	4	1
CU, CUR	MIL-C-39018	Конденсатор фиксированный, электролитический (оксид алюминия), установленная надежность и неустановленная надежность 1	2	2	1	1
CE	MIL-C-62	Capacitor, Fixed, Electrolytic (DC, Aluminum, Dry Electrolyte, Polarized)	0.00012	2	2	1	1
CV	MIL-C-81	Capacitor, Variable, Ceramic Dielectric (Trimmer)	0.00790	1	1	5	1
PC	MIL-C-14409	Capacitor, Variable (Piston Type, Tubular Trimmer)	0.00600	2	1	5	1
CT	MIL-C-92	Capacitor, Variable, Air Dielectric (Trimmer)	0. 00001	2	1	5	1
CG	MIL-C-23183	Capacitor, Fixed or Variable, Vacuum Dielectric	0.00600	1	1	5	1

Температурный коэффициент — π

_T 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. 0019

T(°C)	Столбец 1	Столбец 2
20	0.91	0.79
30	1.10	1.25
40	1.32	1.92
50	1.57	2.87
60	1.85	4.19
70	2.15	5.98
80	2.48	8.36
90	2.85	11.48
100	3.24	15.50
110	3,66	20,59
120	4,10	26,97
13344 26,
140	5.09	44.49
150	5.62	56.14

Capacitance Factor — π

_C 0019

T(°C)	Столбец 1	Столбец 2
0.000001	0.29	0.04
0.000010	0.35	0.07
0.000100	0.44	0.12
0.001000	0.54	0.20
0.010000	0.66	0.35
0.050000	0.76	0.50
0.100000	0.81	0.59
0.500000	0,94	0,85
1,000000	1,00	1,00
3,000000	1.10	44,294 3,000000	1.10	4,294 3,000000	1. 10	44,294 3,000000
8.000000	1.21	1.61
18.000000	1.30	1.94
40.000000	1.39	2.34
200.000000	1.61	3.38
1000.000000	1,86	4,90
3000,000000	2,06	6,31
1000000.000000	2,29
1000000000000	4,29
1000000000000	,29
8.32
30000.000000	2.53	10.71
60000.000000	2.69	12.56
120000.000000	2.87	14.73

Voltage Stress	Column 1	Column 2	Column 3	Column 4	Column 5
0. 1	1.0	1.0	1.0	1.0	1.0
0.2	1.0	1.0	1.0	1.0	1.1
0.3	1.0	1.0	1.1	1.0	1.2
0.4	1.1	1.0	1.3	1.0	1.5
0.5	1.4	1.2	1.6	1.0	2.0
0.6	2.0	2.0	2.0	2.0	2.7
0.7	3.2	5.7	2.6	14.7	3.7
0.8	5.2	18.8	3.4	134.0	5.1
0.9	8.6	58.7	4.4	986.3	6.8
1.0	13. 9	166.4	5.6	5908.8	9.0

Series Resistance Factor (Tantalum CSR Style Capacitors Only) — π

_SR

Circuit Resistance	№ СР
>0.8	0.66
>0.6 to 0.8	1.0
>0.4 to 0.6	1.3
>0.2 to 0.4	2.0
>0.1 to 0.2	2.7
>0 to 0.1	3.3

Environment Factor — π

_E 4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н. 3344 N _S 30 330 40015330 30 .8529 F

Environment Factor	π E
G B	1,0
G F	10,0
G M
7.0
N U	15.0
A IC	12.0
A IF	15.0
A UC	25,0
A UF	30,0
A RW	40,0
40,0
40,0
40,0
40,0	20.0
M L	50.0
C L	570.0

Quality Factor — π

_Q

Quality Factor	π Q
Проверенная надежность, стиль D	0,001
Проверенная надежность, стиль C	0,010
Проверенная надежность, стиль S	0. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт .
