Калькулятор расчета сечения кабеля по мощности и длине: формулы и таблицы

Электрическая проводка – это одна из самых главных частей большой системы коммуникации, снабжающей дом электроэнергией. От долгой и качественной эксплуатации электропроводки зависит качество работы светильников и электрических бытовых приборов, которых на сегодняшний день становится все больше и больше в каждом жилище. Потому все чаще можно встретить на строительных форумах вопросы, касающихся именно проблемы электропроводки. И один из этих частых вопросов, как правильно сделать расчет сечения кабеля по длине и мощности, то есть, по его нагрузке.

Профессиональные электрики «на глаз» определяют примерно этот показатель. Инженеры используют специальные таблицы или онлайн калькулятор. Но мы будем рассуждать здраво. В любом доме установлено определенное количество электрической бытовой техники, и у этих приборов которых разная мощность. Это, во-первых. Во-вторых – количество служебных помещений или комнат в доме может значительно отличаться в любом здании. А это повлияет на мощность потребления по освещению. При этом у некоторых в доме установлены многорожковые люстры, а некоторые обходятся и точечным освещением. Плюс многообразие различных ламп.

В-третьих – это опять же мощность бытовых электроприборов, которую рассчитывают по фактическим данным. Так сказать, практически считают по пальцам, какими электроприборами и с какой мощностью хозяева домов используют. И самое главное, что во время подсчета общей мощности нет надобности, учитывать фактор, влияющий на то, как работает освещение или электроприборы: периодически или постоянно. Необходимо определить общую мощность на кабель.

Формула расчета мощности кабеля по сечению

Итак, есть формула расчета по мощности сечения электрического провода или кабеля. Вот она:

I=PхK/Uхcos φ – данная формула используется для однофазных электросетей с переменным током в 220 Вольт. Где:

  • К – это коэффициент одновременности, именно он уравнивает показатель мощности по временному значению. Так как не все время мы используем электроприборы или освещение. Это постоянная величина и она равняется 0.75.
  • Р — это общая мощность всего освещения и бытовых электроприборов.
  • U — переменный ток 220 Вольт.
  • cos φ – это тоже постоянный показатель, который равен единице.

В данной формуле почти все величины, помимо суммарной мощности, постоянные. Потому в основе расчета находятся именно те нагрузки, которые имеют светильники и бытовые электроприборы. То есть, величина тока будет зависеть от используемой мощности. Данные показатели, как правило, указаны в техническом паспорте, который находится в комплекте с электроприбором. Также часто изготовители указывают ее на этикетках. Но вот только определенные показатели мощности основных электроприборов, используются чаще остальных.

Список мощности электроприборов и пример расчета кабеля

Мощность некоторых электрических бытовых приборов:

  • Холодильник 350-850 Ватт.
  • Телевизор 150-310 Ватт. Это мощность современных телевизоров.
  • Освещение 320-1600 Ватт. Как было указано выше, это зависит от типа и количества ламп.
  • Утюг 1200-2200 Ватт. Это один из наиболее энергопотребляемых аппаратов.
  • К данной категории относится электрический чайник: 1200-2600 Ватт.
  • Добавим в эту же категорию посудомоечную и стиральную машину – 2600 Ватт.
  • Компьютер 320-650 Ватт.
  • Микроволновая печь приблизительно 1500 Ватт.

В этот список можно было добавить и другие электроприборы, например, музыкальный центр, фен, водонагреватель, пылесос и т. д. То есть, для расчета сечения кабеля по мощности нужно вначале определить, какое количество электроприборов находится в доме. Суммируя их мощность, определяется общая мощность потребления, которая и воздействует на электропроводку.

Итак, все данные подставляются в формулу, для определения сила тока. Давайте рассчитаем мощность всех вышеописанных электроприборов по минимальному показателю. И выясним, какой кабель нам потребуется. Суммарная мощность составляет – 6550 Ватт или 6,55 кВт. Подставляем ее в формулу:

I=6550х0.75/220=22,4 Ампер.

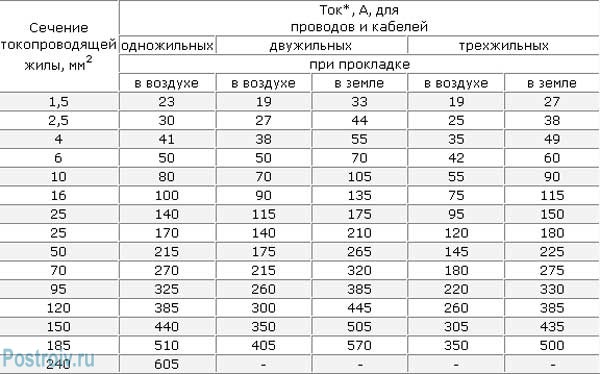

Затем, чтобы определить сечения кабеля, нам будет необходима таблица, где задано соотношение двух величин.

Важно! Величина электротока в таблицах, как правило, указана целыми цифрами. Потому нужно округлить наш результат до наибольшей величины. Это даст некоторый запас надежности. В нашем примере это будет 27 Ампер по медным кабелям, и 28 Ампер по алюминиевым. Таким образом, сечение провода будет 2,6 мм. кв. по меди и 4.1 мм. кв. для алюминия.

Так, вы узнали, как рассчитать сечение провода.

Расчет сечения проводов по комнатам

Описанный выше расчет с формулой используется для входного провода в дом. Но нужно рассматривать и внутреннюю разводку по помещениям и комнатам. Просто с освещением все более или менее ясно. Кидаете под него во все помещения провод сечением 1,6 мм. кв., и будьте не переживайте, что все вы выполнили верно. Ни замыкания, ни перегрева, у вас не случится.

С розетками все гораздо сложней. В доме существуют комнаты, в которых наличие бытовых электроприборов зашкаливает. Это ванная и кухня. В первой, как правило, обычно работает стиралка и фен. Между прочим, у него довольно большая мощность 1200-2600 Ватт. Поэтому нагрузку такое маленькое устройство создает довольно высокую.

Поэтому нужно необходимо решить одну довольно важную задачу – грамотно распределить по длине мощность розеточных групп. Например, на кухне. Вначале рассчитывается сила тока по описанной выше формуле, где в роли мощности потребления складывают мощности всех находящихся на кухне бытовых электрических устройств, не забывая про освещение. Делается выбор сечения провода, который будет подходить в это помещение. А вот по розеткам растянуть проводку под все бытовые электроприборы с меньшим сечением. Для чайника и кофеварки отдельно, для холодильника отдельно, для посудомоечной машины отдельно. И к каждой точке.

Некоторые могут сказать, не многовато ли розеток для одной маленькой комнаты? Существует альтернатива, подключить на блок розеток (тройную либо двойную) провод большего сечения. Нужно будет сделать еще один расчет. Таким образом, способов на схему разводки электроконтуров может быть огромное множество. Но в любом случае нужно будет использовать таблицы, калькулятор и формулу определения сечения кабеля по мощности, и по длине. Хоть специалисты утверждают, что наилучший вариант – это под каждый электроприбор отдельную розетку.

И еще важный момент, который касается длины провода и его потери тока. По физическим законам, чем длинней кабель, тем больше появляются потери напряжения. Потому электрики делают расчет сечения кабеля по его длине. Однако внутреннюю разводку этому расчету не подвергают. Очень, минимальны потери.

Какой кабель выбрать: алюминиевый или медный?

Не станем сильно вникать в данный вопрос. Просто проведем краткий сравнительный анализ.

  • Медь хотя и подвержена окислению, но не настолько активно, как алюминий. Потому контакты дольше эксплуатируются.
  • Медный провод более гибкий и прочный. При частом изгибе он не сломается.
  • Алюминиевый кабель практически в пять раза дешевле медного.
  • Степень проводимости медных проводов практически в два раза выше, чем у алюминиевых. То есть, и более высокая мощность, которую медный провод может выдержать.

Есть современные правила выполнения электроразводки. И в них рекомендуется внутреннюю разводку делать медным кабелем, а наружную алюминиевым.

Таким образом, подводя итог всему сказанному выше, можно сделать вывод, что расчет мощности электроприборов и сечения провода по нагрузке – это ответственный и очень важный процесс. Допущенная ошибка в расчетах может стоить очень дорого. Поэтому здесь нужна внимательность и точность.

Видео: Рассчитать сечение кабеля

Расчёт сечения провода по потребляемой мощности таблица

Введите мощность, кВт:
Выберите напряжение:
Укажите число фаз:
Выберите материал жилы:
Длина кабельной линии, м:
Укажите тип линии:
Расчетное сечение жилы мм 2 :
Рекомендуемое сечение мм 2 :

Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

  • cos(φ) — для бытовых приборов, равняется 1
  • U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
  • I — сила тока
  • P — суммарная мощность всех электрических приборов
  • K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

  • Cos φ — угол сдвига фаз
  • P — сумма мощности всех электроприборов
  • I — сила тока, по которой выбирается площадь сечения провода
  • U — фазное напряжение, 220V

Расчет автомата по мощности и току

В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков.

Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном

медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

  • Телевизор — 160 Вт
  • Холодильник — 300 Вт
  • Освещение — 500 Вт
  • Персональный компьютер — 550 Вт
  • Пылесос — 600 Вт
  • СВЧ-печь — 700 Вт
  • Электрочайник — 1150 Вт
  • Утюг — 1750 Вт
  • Бойлер (водонагреватель) — 1950 Вт
  • Стиральная машина — 2650 Вт
  • Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I — сила тока;

  • P — мощность всех потребителей энергии в сумме
  • K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
  • U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
  • cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.
  • Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

    Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

    Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

    Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

    Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

    Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

    Расчет сечения провода сети с тремя фазами (трехфазной)

    А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

    Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

    • I — сила тока, по которой выбирается площадь сечения кабеля
    • U — фазовое напряжение, 220V
    • Cos φ — угол сдвига фаз
    • P — показывает общее потребление всех электроприборов

    Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

    Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

    Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

    Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

    U линейное = √3 × U фазное

    Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

    Понятие длительного тока

    Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

    В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

    Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

    Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

    При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

    Выбираем сечение кабеля по мощности

    Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

    Выбор сечения кабеля зависит от мощности и силы тока

    Собираем данные

    Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

    Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

    Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

    Таблица потребляемой мощности различных электроприборов

    Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

    Суть метода

    Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

    Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

    Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

    Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
    Ток, АМощность, кВтТок, АМощность, кВт
    220 В380 В220 В380 В
    0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
    0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
    1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
    1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
    2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
    2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
    4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
    6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
    10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
    16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
    25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

    Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

    В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

    Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

    Как рассчитать сечение кабеля по току

    Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

    Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

    При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

    Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

    Расчет кабеля по мощности и длине

    Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

    Таблица определения сечения кабеля по мощности и длине

    Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

    Открытая и закрытая прокладка проводов

    Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

    В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

    Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

    Выбор сечения кабеля в зависимости от мощности и типа прокладки

    И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

    “>

    Как самостоятельно рассчитать сечение кабеля по мощности?

    Во всех странах Европы и СНГ принята стандартизация кабелей по площади поперечного сечения. Регуляция этих параметров выполняется согласно соответствующего ПЭУ, или, как называют еще этот норматив, «Правила устройства электроустановок». Выбор нужного сечения кабеля по допустимым параметрам тока осуществляется посредством специальных таблиц.

    Расчеты «на глаз» являются неправильными и грозят нарушением техники безопасности, что может спровоцировать КЗ, пробои в проводке и т.п. Данный показатель может существенно отличаться для каждого отдельного жилья, в зависимости от количества установленных там потребителей электропитания, их мощности. Отсутствие правильного предварительного расчета перед монтажом проводки может обернуться дорогостоящим ремонтом квартиры или электросети, угрозой жизни людям.

    Для чего нужен расчет сечения кабеля?

    Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество. В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.

    Это приводит к таким последствиям:

    • Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
    • В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
    • С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
    • Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
    • Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.

    Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.

    Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:

    • Посчитать, для каждого помещения общее число установленных электроприборов.
    • Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.

    ПРИМЕР: К первой розетке будет подключаться вытяжка мощностью 500 Вт, электроплита на 5 кВт и посудомоечная машина 2 кВт. От второй розетки питается холодильник 800 Вт, микроволновая печь на 1,5 кВт и электрочайник на 2 кВт. Тогда суммарная нагрузка на первую точку составит 7,5 кВт, а на другую – 4,3 кВт, таким образом, на кухню будет идти нагрузка на 11,8 кВт. Это без учета светильника, поэтому всегда необходимо делать запас минимум на 20-30%, чтобы не только обезопасить себя, но и иметь возможность в будущем добавить какой-то электроприбор и не заставлять работать проводку на своем экстремальном пороге.

    Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.

    Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.

    ВАЖНО: Электропроводимость меди больше, чем алюминия, поэтому провода из этих материалов одинакового сечения не будут давать равный результат при расчете по мощности, что необходимо учитывать.

    Что влияет на нагрев проводов?

    Причина перегрева проводки может крыться в разных проблемах сети, поэтому для правильного расчета необходимо знать основные «слабые места» кабелей, из-за которых у них поднимается температура. При прохождении тока по металлу, материал нагревается всегда, однако снижение этого параметра достигается разными методами.

    Провода греются, в зависимости от:

    • Качество и материал изоляционного покрытия не соответствуют требуемым параметрам. Низкокачественный диэлектрический материал оболочек кабелей легко подвергается разрушению от термического воздействия при прямом контакте, проводя тепло лучше.
    • Какой способ укладки проводки использовался. Для открытых проводов показатель нагрева гораздо ниже, чем для плотно «упакованных» в закрытую пластиковую трубу.
    • Тип жил в кабеле. Различают многожильные и одножильные. Разница заключается в том, что одинакового сечения моножильная проводка способна выдержать большую силу тока, чем несколько более тонких проводков, хотя многожильный кабель более гибкий и удобный для монтажа.
    • Материал сердцевины. Величина нагрева зависит от физических качеств металла. Медь обладает более низким сопротивлением, чем алюминий, поэтому меньше греется и может передавать токи более высокого напряжения и силы при одинаковом сечении.
    • Площадь поперечного сечения кабеля. Все изучали в школе скин-эффект – течение электрического тока по поверхности проводника. Чем больше площадь сечения – тем больше площадь поверхности, по которой передается электричество, поэтому толстые провода способны передавать значительные нагрузки, а тонкие при таких показателях просто перегорают.

    Устройство кабеля

    Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

    Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

    Неправильное вычисление сечения по мощности выполняется, когда:

    • Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
    • Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

    В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

    Простой способ

    Формула мощности заключается в вычислении посредством умножения напряжения в проводнике на силу протекающего тока. Бытовая сеть рассчитана на напряжение 220 В, поэтому для определения сечения кабеля необходимо знать мощность и силу тока в цепи. После расчета предполагаемой нагрузки и силы тока по таблицам ПЭУ находится размер кабеля. Этот расчет подходит для розеток.

    Для питания осветительных приборов, которые подключаются к отдельному выходу с распределителя, традиционно берется кабель сечением 1,5 кв. мм. Если розетки будут использоваться для питания нескольких мощных приборов, например, телевизора или фена, то нужно правильно распределять нагрузку, соотнося ее с диаметром провода согласно показателям мощности потребителей. При отсутствии возможности разбития розеточных групп рекомендуется приобретать медный кабель с сечением 6 кв. мм.

    Площадь сечения и диаметр

    Определить площадь сечения кабеля проще всего по диаметру сердцевины. Диаметр измеряется в мм, а площадь – в кв. мм. Согласно этим показателям можно найти в таблице допустимую мощность по типу и размеру провода. При отсутствии данных о диаметре проводки, площадь находится по такой формуле:

    S = 3,14 * D2 / 4 = 0,785D2,
    где:
    S – площадь поперечного сечения кабеля;
    D – значение диаметра.

    Если форма сердцевины проводника квадратная или прямоугольная, то сечение вычисляется умножением ширины на длину, как площадь прямоугольника.

    Выбор сечения проводника

    Критерии соответствия сечения выбранных проводников:

    1. Конфигурация электрощита. Питание всех имеющихся потребителей от одного автоматического выключателя создаст непосильную нагрузку на него, что провоцирует нагрев клемм и регулярное срабатывание. Для устранения проблемы рекомендуется разделить на несколько групп электропроводку с отдельным выключателем в щитке.
    2. Тип используемого кабеля. Медный провод более дорогой и качественный, но правильный расчет алюминиевой проводки позволит собрать нужную конфигурацию с меньшими затратами.
    3. Длина проводника. Является главным критерием для кабелей из алюминия. При большом метраже наблюдаются существенные потери электричества в сети, поэтому следует делать большую прибавку запаса. Для меди при скрытом монтаже достаточно прибавки в размере 20-30 %.

    Точный расчет сечения кабеля должен производиться с учетом таких показателей:

    • Тип и вид изоляции.
    • Длина участков и их конфигурация.
    • Вариант и способ прокладки (наружная или скрытая).
    • Температурный режим помещения.
    • Процент и уровень влажности в комнате.
    • Максимально допустимый перегрев.
    • Разница показателей мощности потребителей, подключаемых к одной розетке.

    Существуют нижние границы размера сечения кабеля для разных участков бытовой электросети:

    • Для розеток нужен провод с сечением не меньше 3,5 кв. мм.
    • Подключение элементов освещения питаются от проводки не тоньше 1,5 кв. мм.
    • Питание оборудования с повышенной мощностью требует кабеля с сечением от 4-6 кв. мм.

    Это правило действует при разграничении групп потребителей по мощности в электрощите для повышения защиты оборудования, безопасности всей системы.

    Расчет на основе нагрузки

    Процесс расчета примерного сечения нужной проводки для квартиры можно произвести самостоятельно, сделать это не сложно. Однако все работы по устройству электросети в помещении следует доверять опытным специалистам.

    Расчет поперечного сечения проводника производится в следующем порядке:

    1. Все приборы, которые находятся в помещении и питаются от электросети, подсчитываются и заносятся в список.
    2. Согласно имеющимся у приборов паспортам, записывается напротив каждого устройства значение номинальной мощности.
    3. Определяется продолжительность подключения каждого прибора при одновременной работе, также вносится в список.
    4. Рассчитывается поправочный коэффициент, который зависит от времени работы в сутки и вычисляется в процентном соотношении к 24 часам, записывается напротив каждого прибора.
    5. После умножения номинальной мощности оборудования на поправочный коэффициент, производится суммирование всех полученных значений приборов списка.
    6. Полученное значение необходимо найти в специальной таблице, в зависимости от выбранного материала проводки, прибавить к нему примерно 15 % «про запас».

    ВАЖНО: Полученные цифры, как и указанные в паспорте устройств данные по номинальной мощности, являются усредненными показателями, поэтому следует прибавить еще 5 % к этим значениям.

    Существует очень распространенное заблуждение о возможности монтажа проводки с различным диаметром сердцевины, в зависимости от потребителя. Это может привести к возгоранию (редко, но случается), разрушению изоляционного слоя, короткому замыканию, поскольку в одном помещении пущенная от одного распределителя электрика будет разрушительно действовать на несоответствующие по мощности светильники или другие мелкие потребители, запитанные на тонкие кабели. Такая ситуация не редкая для подключения нескольких электроприборов к одной точке, например, стиральной машины, кофеварки и мультиварки.

    Особенности расчета мощности скрытой проводки


    Вычисление для скрытой проводки отличается, чем для кабелей, уложенных открытым способом. Все зависит от изменения свойств проводников, их изоляции в закрытом пространстве.

    Если проводник расположен на поверхности и контактирует с воздухом, то получает большую возможность отдавать вырабатываемое тепло, сохраняя низкую температуру. Плотно упакованные провода не могут настолько хорошо остужаться за счет отсутствия циркулирующего воздуха, поэтому нагреваются более интенсивно.

    Первое правило для монтажа скрытой проводки гласит о необходимости проведения расчетов с запасом примерно 20-30 %, чтобы в процессе эксплуатации избежать перегрева. Согласно второй норме, наличие нескольких проводников в одном канале требует запаса не меньше 40 %.

    ВАЖНО: Единственный корректный способ вычисления сечения кабеля –значение потребляемой мощности.

    Не рекомендуется делать плотную укладку кабелей, лучше для каждого из самостоятельных проводов оборудовать отдельную гофротрубу.

    Расчет сечения кабеля по мощности

    После произведения подсчета мощности для отдельного помещения или группы потребителей, следует провести вычисление силы тока в бытовой сети с напряжением 220 В. Для этого существует формула:

    I = (P1 + P2 + … + Pn) / U220,
    где:
    I – искомая сила тока;
    P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого;
    U220 – напряжение в сети, в нашем случае это 220 В.

    Формула расчета для трехфазной сети с напряжением 380 В выглядит так:

    I = (P1 + P2 + …. + Pn) / √3 / U380
    где:
    U380 – напряжение в трехфазной сети, равное 380 В.

    Сила тока I, полученная в расчетах измеряется в Амперах, обозначается А.

    Таблицы составляются согласно показателю пропускной способности металла в проводнике. Для меди это значение равно 10 А на 1 мм, для алюминия – 8 А на 1 мм.

    Определить сечение согласно пропускной способности следует по такой формуле:

    S = I / Z,
    где:
    Z – пропускная способность кабеля.

    ПРИМЕР: Сеть бытовая с напряжением 220 В. Для кухни требуется рассчитать сечение проводника при учете подключения потребителей с общей мощностью 5 кВт.
    I = (P1 + P2 + …. + Pn) / U220 = Pобщ / U220 = 5 000 / 220 = 22,73 ≈ 23 (А)
    Для расчета запаса следует воспользоваться правилом «5 А», что означает к полученному значению прибавить еще 5 Ампер:
    I = 23 + 5 = 28 (А)
    Учитывая монтаж проводки с использованием трехжильных кабелей, по таблице для полученного значения тока минимальная площадь сечения провода будет равной 3 кв. мм.

    Таблица соотношения величины тока и минимального сечения кабеля

    Сечение сердцевины проводника, кв. мм

    Сила тока в проводниках, положенных в одной трубе, А

    Сила тока в кабеле, положенном открытым способом, А
    один 3-жильныйодин 2-жильныйчетыре 1-жильныхтри 1-жильныхдва 1-жильных
    0,511
    0,7515
    1141514151617
    1,214,51615161820
    1,5151816171923
    2192320222426
    2,5212525252730
    3242826283234
    4273230353841
    5313734394246
    6344040424650
    8434846515462
    10505550607080
    167080758085100
    258510090100115140
    35100125115125135170
    50135160150170185215
    70175195185210225270
    95215245225255275330
    120250295260290315385
    150330360440
    185510
    240605
    300695
    400830

    Таблица мощности, тока и сечения медных проводов

    Согласно ПЭУ, допускается расчет сечения проводника в зависимости мощности потребителей. Для медного сердечника кабеля приведены в таблице вычисления для сети с напряжением 380 В и 220 В.

    Сечение сердцевины проводника, кв. мм

    Медные сердцевины кабелей

    Напряжение сети 380 ВНапряжение сети 220 В
    Мощность, ВтСила тока, АМощность, ВтСила тока, А
    1,510,5164,119
    2,516,5255,927
    419,8308,338
    626,44010,146
    10335015,470
    1649,57518,780
    2559,49025,3115
    3575,911529,7135
    5095,714538,5175
    70118,818047,3215
    95145,222057,2265
    120171,626066300

    Согласно данному документу, в жилых зданиях рекомендуется прокладывать кабеля с медными жилами. Для обеспечения питания инженерного оборудования некоторых типов допускается посредством алюминиевой проводки с минимальным сечением не менее 2,5 кв. мм.

    Таблица мощности, тока и сечения алюминиевых проводов

    Согласно данным таблицы, для определения сечения алюминиевой сердцевины проводки следует учитывать такие поправочные коэффициенты: согласно расположению (в земле, скрыто, открыто), по температурному режиму, в зависимости от влажности и т.п. В приведенной ниже таблицы расчеты верны для проводов с резиновой или пластмассовой изоляцией марок АППВ, ВВГ, АВВГ, ВПП, ППВ, ПВС, ВВП и др. Кабели с бумажным экранированием или без изоляции должны рассчитываться по соответствующим их типу таблицам.

    Сечение сердцевины проводника, кв. мм

    Медные сердцевины кабелей

    Напряжение сети 380 ВНапряжение сети 220 В
    Мощность, ВтСила тока, АМощность, ВтСила тока, А
    2,512,5194,422
    415,1236,128
    619,8307,936
    1025,7391150
    1636,35513,260
    2546,27018,785
    3556,18522100
    5072,611029,7135
    7092,414036,3165
    95112,217044200
    12013220050,6230

    Длина и сечение

    Из полученного значения расчетов по сечению кабеля нужно определять допустимую длину электропроводки. Это особенно актуально при создании удлинителей. Точные значения, которые получаются в расчетах, дополнительно следует увеличивать на 15 см (коммутационный запас для обжима, сварки или пайки). Эта операция особенно важна для участков с большими дополнительными нагрузками при эксплуатации электросети.

    Для бытового вычисления используется следующая формула:

    I = P / U * cosφ,
    где:
    Р – мощность потребителей, Вт;
    I – сила тока, А;
    U – напряжение электросети, В;
    сosφ = 1 – поправочный коэффициент поправки по фазе.

    Плотность тока

    Для медного кабеля с сечением сердечника 1 кв. мм среднее значение этого показателя варьируется в пределах от 6 до 10 А. По медной проводке с сечением 1 кв. мм может протекать ток, силой 6-10 А без перегрева или оплавления изоляционного покрытия. По стандартам ПЭУ, прибавляется 40 % запаса для защиты от возможного перегрева оболочек.

    Нижняя граница в 6 А позволяет использовать проводку без ограничений по времени, верхняя, в 10 А – это допустимые значения кратковременных нагрузок на сеть. Возрастание силы тока до значения 12 А (большего за верхнюю границу для выбранного сечения) ведет к увеличению плотности тока, ее перегреву с последующим оплавлением защитной оболочки.

    Заключение

    Самостоятельный расчет толщины требуемого для проводки кабеля легко осуществляется без посторонней помощи. Если в помещении есть распределительных щиток с разведением потребителей по группам мощности, а также нет каких-то особых сложных систем в монтаже, то ремонтные работы можно произвести без привлечения специалистов. Однако наличие повышенных показателей температурного режима, влажности или подведения электричества от одного автоматического выключателя требует помощи профессионалов.

    Как рассчитать, выбрать сечение кабеля по мощности тока

    Вопрос о том, как рассчитать сечение кабеля, неизменно возникает при планировании электромонтажных работ. Чтобы проводник АВБбШв 4х120 или изделия других типоразмеров работали долго и надежно, следует учитывать эксплуатационные нагрузки, которые определяют выбор в пользу того или иного решения. От правильного выбора проводов зависит и качество работы электрооборудования.

    Задумываясь над тем, как выбрать сечение кабеля правильно, некоторые специалисты ориентируются исключительно на собственный опыт. Иногда выбранное сечение жил является подходящим, но в ряде случаев могут возникать ошибки, которые приводят к негативным последствиям. К примеру, если вместо проводника АВБбШв 4х240 вы выбрали неподходящий размер, то есть диаметр будет меньше или больше требуемого, это может представлять угрозу в плане безопасности подключения или стать причиной необоснованных финансовых затрат на материалы.

    На какие параметры нужно обратить внимание при выборе сечения проводника?

    Сечение ВБбШв 4х50 может существенно отличаться от аналогичного показателя других проводников. По этой причине, прежде чем сделать окончательный выбор, необходимо учесть все факторы. В их числе:

    • Величина, длительность и мощность нагрузки на сеть;
    • Номинальная сила тока;
    • Пороговые показатели напряжения.

    Нужно знать не только, как подобрать сечение кабеля, но и учитывать другие характеристики проводника. Он должен быть устойчивым к высоким температурам, чтобы избежать возгорания из-за перегрева или коротких замыканий. Проводник ВБбШв 4х120 и другие модели также должны обладать высокой устойчивостью к механическим повреждениям, вызванным случайным или намеренным воздействием.

    Как правильно подобрать кабель по сечению жил, зависит и от условий проведения электромонтажа, поскольку в разных случаях степень влияния внешней среды на проводник может различаться.

    Уменьшенное сечение кабеля

    Планируя, как рассчитать сечение кабеля по мощности, важно избегать намеренного уменьшения диаметра. Такой подход позволит исключить риски возникновения опасной для здоровья и жизни людей ситуации. Если сечение занижено, происходит постоянный перегрев проводника из-за высокой плотности тока.

    В подобных случаях слой изоляции провода ВБбШв 4х70 либо проводника другого типоразмера быстро разрушается, что приводит к короткому замыканию. Это может привести к выходу из строя дорогостоящего оборудования, возгоранию, электротравмам обслуживающего персонала. Если для ВБбШв 4х240 установлено устройство автоотключения, оно будет регулярно срабатывать по причине перегрузки, что создаст определенные неудобства в работе.

    Увеличенное сечение кабеля

    Цены на кабельно-проводниковую продукцию существенно отличаются в зависимости от характеристик модели, и сечение играет не последнюю роль. Зная, как подобрать кабель по мощности, можно избежать чрезмерных расходов. У моделей с большим сечением жил цена выше, поэтому при обустройстве проводки в квартире или других объектах следует объективно оценивать свои текущие и потенциальные потребности.

    В ряде случаев, если возникает вопрос, как выбрать сечение кабеля по мощности, целесообразно проводить монтаж проводки с определенным запасом. Это обойдется дороже, но зато при увеличении нагрузки на сеть вы не будете испытывать проблем.

    При использовании проводника большего сечения, если установить автоматическое отключение, произойдет перегрузка следующих линий и не сработает свой автовыключатель.

    Проведение расчетов

    Перед началом монтажных работ необходимо ознакомиться, как рассчитать сечение кабеля по нагрузке, чтобы выбрать проводник с определенной мощностью. Ее значение не должно быть меньше, чем у подключаемого к сети оборудования. Существует три основных метода проведения расчета:

    Расчет по мощности

    Проще всего выяснить, как подобрать сечение кабеля по мощности. В этом случае нас интересует суммарная нагрузка на вводный кабель. Для начала необходимо определить и суммировать показатели мощности токопотребляющих устройств. Эта информация указана на корпусе прибора или в техпаспорте к нему.

    После суммирования общую мощность умножают на 0,75. Этот коэффициент применяется, поскольку все существующие на объекте устройства обычно не подключаются к сети одновременно. Также при расчетах необходимо сделать поправку на потери напряжения в питающей сети. Сделать окончательный выбор в пользу АСБл-10 3х240 или другого типоразмера вам поможет специальная таблица, где указаны расчеты сечения кабелей с разным количеством жил при прокладке по воздуху или в земле.

    Расчет диаметра по току

    Многих мастеров интересует, как рассчитать сечение кабеля по току. Этот метод дает более точные результаты, чем предыдущий. Расчет диаметра по токовой нагрузке учитывает проходящий через проводник ток.

    Для однофазной сети используют формулу: I = P/(U ∙cosφ)
    P - мощность нагрузки, U - напряжение сети (220 В).

    Также необходимо учесть условия электромонтажа, прибавить к активной токовой нагрузке 5 А, чтобы исключить возможную перегрузку при включении дополнительных приборов. Если вы не уверены, что расчет вручную проведен верно, стоит воспользоваться специальным онлайн-калькулятором для определения сечения кабеля.

    При расчете по току также учитывается температура нагрева проводника при прохождении тока. У ВВГнг-LS 3х1.5 и проводов других типоразмеров имеется предельно допустимая температура разогрева жил, которая зависит от типа провода, материала изготовления изоляции, способа монтажа. Как правило, температура при нормальной работе составляет 70 °С, в аварийном режиме – 80 °С, при коротком замыкании – 120 °С.

    При нагревании кабеля происходит отвод тепла наружу, чтобы исключить перегрев. В этом отношении многое зависит от окружающей среды, ее состава и влажности. При прокладке по воздуху и в грунте показатели будут существенно различаться.

    Например, при подземной прокладке сети для увеличения тепловой проводимости грунта траншею засыпают глиной. Если провода проложены по воздуху, его теплопроводность низкая, поэтому нагрузку по току следует уменьшить.

    Еще один важный нюанс – ухудшение свойств изоляции кабеля ВВГнг-LS 3х2.5 и других типов, что обусловлено постепенным высыханием изоляционного слоя.

    Расчет по длине

    Вопрос о том, как рассчитать сечение кабеля по длине, также очень важен. Это обусловлено падением напряжения в сети, поскольку часть энергии тратится на нагрев. Из-за тепловых потерь к потребителю ее попадает меньше, чем было в начале линии.

    Таким образом, проводник нужно выбирать не только по сечению жил, но и с учетом расстояния, на которое планируется передавать напряжение. Чем больше активные нагрузки, тем больше тока протекает через кабель, но и теплопотери также возрастут.

    Если напряжение снижается, это сразу сказывается на работе токопотребляющих приборов, расположенных дальше остальных. Например, если речь идет об осветительных устройствах, то сразу станет заметно, что лампочки, расположенные далеко от блока питания, горят тускло, что в целом ухудшает качество освещенности объекта.

    Избежать подобных проблем поможет грамотный расчет сечения проводов по длине. В первую очередь необходимо учесть потребности в энергии потребителя, находящегося на самом удаленном участке, который в формуле обозначается буквой L.

    Необходимо рассчитать, каковы потери напряжения на участке L. Расчет выполняют по следующей формуле:
    ∆U = (Pr + Qx)L/U,
    где P и Q - активная и реактивная мощность, r и x - активное и реактивное сопротивление участка L, а U - номинальная величина напряжения, при котором достигается нормальная работа оборудования.

    Допустимые значения ∆U для нормальной работы силовых цепей и систем освещения жилых помещений не должны быть больше ±5 %. Для освещения промышленных сооружений и общественных зданий этот показатель составляет от +5 % до -2,5 %.

    Подключение оборудования

    При обустройстве силовой сети потребители могут подключаться к ней разными способами. Можно равномерно распределить нагрузки по линии или создать подключение в конце сети. Также может использоваться такой вариант, как обустройство двух линий, одна из которых обладает равномерно распределенными нагрузками и подключается к другой.

    Таблица нагрузки проводов по сечению. Расчет сечения кабеля по току, мощности, длине

    Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

    P = (P1+P2+..PN)*K*J ,

    • P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
    • P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

    Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

    Теперь предстоит выбор необходимого сечения по таблице 1.

    Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

    Этап #1 - расчет реактивной и активной мощности

    Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.

    Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.

    К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

    Для таких устройств расчет мощности по току и напряжению имеет вид:

    P = U * I ,

    • P – мощность в Вт;
    • U – напряжение в В;
    • I – сила тока в А.

    Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

    При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

    К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

    Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

    Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

    Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

    Для нахождения полной мощности применяют формулу:

    P = P р / cosφ ,

    Где P р – реактивная мощность в Вт.

    Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

    Пример : в паспорте на перфоратор указана реактивная мощность 1200 Вт и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

    P = 1200/0,7 = 1714 Вт

    Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

    Этап #2 - поиск коэффициентов одновременности и запаса

    K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

    Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

    J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

    Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

    Этап #3 - выполнение расчета геометрическим методом

    Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм 2 .

    Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

    В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

    S = π*R 2 = π*D 2 /4 , или наоборот

    D = √(4*S / π)

    Для проводников прямоугольного сечения:

    S = h * m ,

    • S – площадь жилы в мм 2 ;
    • R – радиус жилы в мм;
    • D – диаметр жилы в мм;
    • h, m – ширина и высота соответственно в мм;
    • π — число пи, равное 3,14.

    Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

    S = N*D 2 /1,27 ,

    Где N – число проволочек в жиле.

    Провода, имеющие свитые из нескольких проволочек жилы, в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

    Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

    Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

    Этап #4 -рассчитываем сечение по мощности на практике

    Задача : общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

    Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

    Решение :

    Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

    P = 5000*0,8*2 = 8000 Вт = 8 кВт

    Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

    Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм 2 . Аналогичный размер провода с алюминиевой жилой 6 мм 2 .

    Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

    Галерея изображений

    Расчет сечения по току

    Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

    Весь расчет проводится в ходе следующих этапов:

    • выбор мощности всех потребителей;
    • расчет токов, проходящих по проводнику;
    • выбор подходящего поперечного сечения по таблицам.

    Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

    Этап #1 - расчет силы тока по формулам

    Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

    «Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I - сила тока, P - мощность, U - напряжение, R - радиус жилы)

    Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

    I = P/U л ,

    • I - cила тока, принимается в амперах;
    • P - мощность в ваттах;
    • U л - линейное напряжение в вольтах.

    Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

    Взаимосвязь линейного и фазного напряжения:

    1. U л = U*cosφ в случае однофазного напряжения.
    2. U л = U*√3*cosφ в случае трехфазного напряжения.

    Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

    1. U л = 220 В для однофазного напряжения.
    2. U л = 380 В для трехфазного напряжения.

    I = (I1+I2+…IN)*K*J ,

    • I – суммарная сила тока в амперах;
    • I1..IN – сила тока каждого потребителя в амперах;
    • K – коэффициент одновременности;
    • J – коэффициент запаса.

    Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

    Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

    Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

    Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост - вычисления производят по наиболее нагруженной жиле.

    Этап #2 - выбор подходящего сечения по таблицам

    В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

    Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

    При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

    Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

    Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

    Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

    Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

    При использовании таблиц к допустимому длительному току применяются коэффициенты:

    • 0,68 если 5-6 жил;
    • 0,63 если 7-9 жил;
    • 0,6 если 10-12 жил.

    Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

    Нулевая и заземляющая жилы в количество жил не входят.

    По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

    Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

    Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

    Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

    Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

    Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

    Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

    Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

    Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

    Расчет и выбор медных жил до 6 мм 2 или алюминиевых до 10 мм 2 ведется как для длительного тока.

    В случае больших сечений возможно применить понижающий коэффициент:

    0,875 * √Т пв

    где T пв - отношение продолжительности включения к продолжительности цикла.

    Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

    При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

    Этап #3 - расчет сечения проводника по току на примере

    Расчет падения напряжения

    Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

    Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

    Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

    В первую очередь это касается низковольтных кабелей малого сечения.

    Расчет падения напряжения выглядит следующим образом:

    R = 2*(ρ * L) / S ,

    U пад = I * R ,

    U % = (U пад / U лин) * 100 ,

    • 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
    • R – сопротивление проводника, Ом;
    • ρ — удельное сопротивление проводника, Ом*мм 2 /м;
    • S – сечение проводника, мм 2 ;
    • U пад – напряжение падения, В;
    • U % — падение напряжения по отношению к U лин,%.

    Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

    Пример расчета переноски

    Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант - подключение потребителей к отдельным веткам

    Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

    R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

    Шаг # 2. Сила тока, протекающая по проводнику:

    I = 7000 / 220 = 31.8 А

    Шаг # 3. Падение напряжения на проводе:

    U пад = 31,8 * 0,47 = 14,95 В

    Шаг # 4. Вычисляем процент падения напряжения:

    U % = (14,95 / 220) * 100 = 6,8%

    Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

    Выводы и полезное видео по теме

    Расчет сечения проводника по формулам:

    Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

    На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

    Кабельная продукция сейчас представлена на рынке в широком ассортименте, поперечное сечение жил составляет от 0,35 мм.кв. и выше, в данной статье будет приведен пример расчета сечения кабеля .

    Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника .

    Неправильный выбор сечения кабеля для бытовой проводки, может привести к таким результатам:

    1. Погонный метр чересчур толстой жилы будет стоить дороже, что нанесет значительный "удар" по бюджету.

    2. Жилы вскоре начнут нагреваться и будут плавить изоляцию, если будет выбран неподходящий диаметр проводника (меньший, чем необходимо) и это вскоре может привести к короткому замыканию или самовозгоранию электропроводки.

    Чтобы не потратить средства впустую, необходимо перед началом монтажа электропроводки в квартире или доме, выполнить правильный расчет сечения кабеля в зависимости от силы тока, мощности и длины линии.

    Расчет сечения кабеля по мощности электроприборов.

    Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.

    Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.

    Формула расчета мощности имеет такой вид:

    Pобщ = (P1+P2+P3+…+Pn)*0.8 , где: P1..Pn-мощность каждого электроприбора, кВт

    Стоит обратить внимание на то, что число, которое получилось нужно умножить на поправочный коэффициент - 0,8. Обозначает этот коэффициент то, что одновременно будет работать только 80% из всех электроприборов. Такой расчет будет более логичным, потому что, пылесос или фен, точно не будет находиться в использовании длительное время без перерыва.

    Пример расчета сечения кабеля по мощности указан в таблицах:

    Для проводника с алюминиевыми жилами.

    Для проводника с медными жилами.

    Как видно из таблиц, свои данные имеют значения для каждого определенного вида кабеля , потребуется лишь найти ближайшее из значений мощности и посмотреть соответствующее сечение жил.

    На примере расчет сечения кабеля по мощности выглядит так:

    Допустим, что в квартире суммарная мощность всех приборов составляет 13 кВт. Необходимо полученное значение умножить на коэффициент 0,8, в результате это даст 10,4 кВт действительной нагрузки. Затем подходящее значение нужно найти в колонке таблицы. Ближайшая цифра 10,1 при однофазной сети (220В напряжение) и при трехфазной сети цифра 10,5. Значит останавливаем выбор сечения при однофазной сети на 6-милимметровом проводнике или при трехфазной на 1,5-милимметровом.

    Расчет сечения кабеля по токовой нагрузке.

    Более точный расчет сечения кабеля по току , поэтому пользоваться им лучше всего. Суть расчета аналогична, но в данном случает необходимо только определить какая будет токовая нагрузка на электропроводку. Сначала нужно рассчитать по формулам силу тока для каждого из электроприборов.

    Средняя мощность бытовых электроприборов

    Пример отображения мощности электроприбора (в данном случае ЖК телевизор)

    Для расчета необходимо воспользоваться такой формулой, если в квартире однофазная сеть:

    I=P/(U×cosφ)

    Когда же сеть трехфазная, то формула будет иметь такой вид:

    I=P/(1,73×U×cosφ) , где P - электрическая мощность нагрузки, Вт;

    • U - фактическое напряжение в сети, В;
    • cosφ - коэффициент мощности.

    Следует учесть, что значения табличных величин будут зависеть от условий прокладки проводника. Мощность и токовые нагрузки будут значительно большими при монтаже открытой электропроводки, чем если прокладка проводки будет в трубе.

    Полученное суммарное значение токов для запаса рекомендуется умножить в 1,5 раза, ведь со временем в квартиру могут приобретаться более мощные электроприборы.

    Расчет сечения кабеля по длине.

    Также можно по длине рассчитать сечение кабеля . Суть таких вычислений заключается в том, каждый из проводников имеет свое сопротивление, которое способствует потерям тока с увеличением протяженности линии. Необходимо выбирать проводник с жилами покрупнее, если величина потерь превысит 5%.

    Вычисления происходят следующим образом:

    • Рассчитывается суммарная мощность всех электроприборов и сила тока.
    • Затем рассчитывается сопротивление электропроводки по формуле: удельное сопротивление проводника (p) * длину (в метрах).
    • Необходимо разделить получившееся значение на выбранное поперечное сечение кабеля:

    R=(p*L)/S, где p — табличная величина

    Следует обратить внимание на то, что должна длина прохождения тока умножаться в 2 раза, так как изначально ток идет по одной жиле, а назад возвращается по другой.

    • Производится расчет потери напряжения: сила тока умножается на рассчитанное сопротивление.
    • Далее определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
    • Анализируется итоговое число. Если полученное значение меньше 5%, то выбранное сечение жилы можно оставить, но если больше, то необходимо выбрать проводник более "толстый".

    Таблица удельных сопротивлений.

    Обязательно нужно производить расчет с учетом потерь по длине, если протягивается линия на довольно протяженное расстояние, иначе существует высокая вероятность выбрать сечение кабеля неправильно.

    Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.

    Усредненные показания мощностей для распространенных электроприборов

    Потребитель Мощность, Вт
    Телевизор 300
    Принтер 500
    Компьютер 500
    Фен для волос 1200
    Утюг 1700
    Электрочайник 1200
    Тостер 800
    Обогреватель 1500
    Микроволновая печь 1400
    Духовка 2000
    Холодильник 600
    Стиральная машина 2500
    Электроплита 2000
    Освещение 2000
    Проточный водонагреватель 5000
    Бойлер 1500
    Дрель 800
    Перфоратор 1200
    Сварочный аппарат 2300
    Газонокосилка 1500
    Насос водяной 1000

    И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:

    • сечение 0,5 мм2 для проводов на освещения точечных светильников;
    • сечение 1,5 мм2 для проводов освещения для люстр;
    • сечение 2,5 мм2 для всех розеток.

    На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.

    Тепловой расчет с использованием поправочных коэффициентов

    Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:

    • 0.68 — для числа проводников от 2-х до 5 шт.
    • 0.63 — для проводников от 7 до 9 шт.
    • 0.6 — для проводников от 10 до 12 шт.

    Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод. Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.

    Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:

    1. Сумму всех максимальных мощностей электроприборов.
    2. Характеристики сети: количество фаз и напряжение.
    3. Характеристики материала для кабеля.
    4. Табличные данные и коэффициенты.

    При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.

    Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

    Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

    Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

    Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

    В таблице показано, как проводить расчеты, зная технические характеристики

    Расчет по нагрузке

    Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

    Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

    В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

    Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

    Расчет по длине

    Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

    По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

    Использование таблицы сечения проводов по мощности

    На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

    Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

    • рассчитать показатель силы тока;
    • округлить до наибольшего показателя, используя таблицу;
    • подобрать ближайший стандартный параметр.

    Статья по теме:

    Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

    Формула расчетов мощности по току и напряжению

    Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

    Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

    Какие есть примеры?

    Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

    Определение сечения провода с учетом разных видов нагрузки

    Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

    Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

    Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

    У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

    Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

    Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

    Основные материалы для кабелей

    Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

    Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

    Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

    Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

    Возможно Вам также будет интересно:

    Светильники светодиодные для внутреннего освещения: преимущества, особенности работы и разновидности

    При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

    Выбираем сечение кабеля по мощности

    Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

    Собираем данные

    Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

    Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

    Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

    Суть метода

    Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

    Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

    Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
    Ток, А Мощность, кВт Ток, А Мощность, кВт
    220 В 380 В 220 В 380 В
    0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
    0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
    1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
    1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
    2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
    2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
    4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
    6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
    10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
    16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
    25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

    Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

    В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

    Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при , используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

    Как рассчитать сечение кабеля по току

    Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

    Например, надо с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

    При подключении мощных бытовых электроприборов от тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

    Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать , если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

    Расчет кабеля по мощности и длине

    Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при . Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

    Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

    Открытая и закрытая прокладка проводов

    Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

    В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в , трубах, в стене — рекомендуют брать кабель большего сечения.

    Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

    И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль. Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут .

    Расчет сечения кабеля по мощности, току

    Расчет сечения кабеля

    Как известно, кабели отличаются между собой количеством жил, материалом изготовления, а также размером сечения. Часто, особенно перед новичками в этом деле, встает вопрос о том, какой кабель выбрать, чтоб одновременно обеспечить стабильную и безопасную работу электроприборов в доме, и не заплатить при этом лишних денег. Ответ прост – требуется выполнить расчет сечения кабеля. Расчет этот проводится, когда известна мощность домашней техники и ток, который будет проходить по этому кабелю. Нужны и некоторые дополнительные сведения о проводах.

    Кабель ААШвЭ-110

    Кабель ААШвЭ-110 разработан для передачи электрической энергии к электрофильтрам (механизмам пылеулавливания). Подходит для использования в местах с умеренным и холодным климатами. Может устанавливаться внутри любых помещений. Успешно функционирует в тоннелях и каналах при условии отсутствия растягивающих нагрузок.

    Заказать

    Что нужно помнить в первую очередь

    В процессе прокладывания электросетей в гараже, квартире или частном доме чаще всего используются кабели с изоляционной оплеткой из резины или поливинилхлорида, который рассчитан на уровень напряжения, не превышающий одного киловольта. Есть марки, которые допустимо использовать на воздухе, в помещении и в стенах. Обычно это кабели АВВГ либо ВВГ с разной площадью сечения и числом жил. Дополнительно используются ПВС и ШВВП для подсоединения электроприборов.

    После выполнения расчета избирается максимальное значение сечения из перечня марок кабеля. В «Правилах устройства электроустановок» во всех подробностях описаны рекомендации касательно выбора сечения провода, правила укладки, установки защиты и прочие важные детали.

    За нарушение этих правил предусмотрено наказание в виде административных штрафов. Но основная проблема не в этом. Нарушение правил приводит к поломке электрических приборов и может закончиться даже возгоранием.

    Почему так важно выбрать правильное сечение

    Для того чтоб дать более четкий ответ на этот вопрос, придется обратиться к школьному курсу физики. Ток идет по проводам и нагревает их. Чем выше уровень мощности, тем сильнее нагрев. Активную мощность тока можно определить, руководствуясь формулой:

    • P=UI cos =I2*R
    • Где R – это активное сопротивление.

    Уровень мощности зависим от силы тока и сопротивления. Чем выше степень сопротивления, тем сильнее нагреваются провода. Это же актуально и для тока. Чем он больше, тем сильнее нагревается проводник.

    Сопротивление же зависит от материала, из которого изготовлен кабель, длины, а также площади сечения. Если взглянуть на формулу:

    • R=*l/S
    • Где:
    • – это удельное сопротивление;
    • l – длина проводника;
    • S – площадь поперечного сечения.

    Кабель МРШНМнг(A)-HF

    Кабель МРШНМнг(A)-HF используется для создания линий трансляции сигналов на водных транспортных средствах, плавучих и прибрежных сооружениях. Поддерживается монтаж внутри помещений, а также на палубе при защищенности от ультрафиолетового излучения.

    Заказать

    Становится понятно, что сопротивление тем выше, чем меньше площадь. А с повышением сопротивления растет и нагрев проводника. Если вы выбрали провод для покупки и измеряете диаметр, помните о том, что площадь вычисляется так:

    • S=*d2/4
    • Где d – это диаметр.

    Не стоит сбрасывать со счетов и удельное сопротивление. Его уровень напрямую зависит от материала, из которого изготовлен провод. К примеру, у алюминия оно больше, чем у меди. Значит при одном и том же значении площади, алюминий будет нагреваться сильнее. Это дает понять причину, почему алюминиевые провода советуют приобретать с большим сечением, чем у медных.

    Для удобства пользователей, которым не досуг каждый раз проводить расчет провода, были созданы таблицы норм выбора сечения проводов.

    Как рассчитать сечение кабеля по мощности и току

    При расчете сечения кабеля следует обратить внимание на общую мощность, которую потребляют электроприборы в доме. Можно выполнить индивидуальный расчет мощности или же взять приблизительные параметры.

    Для более точного расчета составляется структурная схема, на которой изображаются электроприборы. Узнать уровень мощности каждого из них легко, обратив внимание на специальную наклейку или же в инструкции к прибору. Наибольшим уровнем мощности обладают бойлеры, кондиционеры и электроплиты. Общая цифра должна получиться примерно в районе от 5-ти до 15-ти киловатт.

    Уже зная уровень мощности, номинальную силу тока можно вычислить по такой формуле:

    • I=(PK)/(Ucos)
    • Где:
    • P – это мощность в ваттах
    • U=220 Вольт
    • K=0,75 – коэффициент одновременного включения;
    • cos =1 для бытовых электроприборов;

    Но есть небольшое отличие. Если сеть трехфазная, то воспользоваться необходимо такой формулой:

    • I=P/(U√3cos)
    • Где U=380 Вольт

    Кабель ВБбШнг-ХЛ

    Кабель ВБбШнг-ХЛ разработан для распределения электроэнергии. Эксплуатируется в сухих и сырых местах. Подходит для кабельных эстакад и блоков. Может устанавливаться на улице. Благодаря морозостойкой оболочке, изделие активно используется в районах Крайнего Севера. Работаетет в умеренном, холодном и тропическом климатах.

    Заказать

    Выполнив расчет тока, можно заглянуть в таблицы, которые отпечатаны в «Правилах устройства электроустановок», чтоб определить сечение провода. В этих таблицах обозначены допустимые значения длительного тока для проводов из алюминия и меди с различной изоляционной оплеткой. Округлять получившееся значение лучше в большую сторону, для запаса. Дополнительно можно заглянуть в таблицу расчета сечения кабеля по мощности.

    Расчет сечения кабеля, автоматов защиты



    Вступление

    В электрике любого помещения важное значение имеет правильный расчет сечения кабеля, автоматов защиты. Зависит расчет от электропотребителей, которые будут работать в электросети и как следствие от планируемой нагрузки в сети. Как правильно рассчитать нагрузку и номинальные значения тока нагрузки в электрической сети и по результатам выбрать сечение кабеля и автоматы защиты пойдет речь в этой статье.

    Нагрузка электросети

    Любая электропроводка разделена на так называемые группы. Электропроводка каждой группы выполняется электрическим кабелем определенного сечения и защищается автоматом защиты с заранее рассчитанным номиналом. Для того чтобы выбрать сечение кабеля и номинал автомата защиты необходимо рассчитать предполагаемую нагрузку этой электросети.

    При расчете нагрузки электросети нужно помнить, что расчет токовой нагрузки (величина силы тока в сети, при работе электроприбора) отдельного бытового прибора (потребителя) и группы из нескольких потребителей отличаются друг от друга.

    Кроме этого расчет нагрузки при однофазном электропитании (220 вольт) отличается от расчета трехфазного электропитания (380 вольт). Начнем разбирать расчет нагрузки электросети в однофазной сети с рабочим напряжением 220 Вольт.

    Расчет токовой нагрузки и выбор автомата защиты в однофазной электросети,220 вольт для одиночного потребителя

    Расчет электросети для одного бытового прибора достаточно прост. Для этого нужно вспомнить основной закон электротехники (закон Ома), посмотреть в паспорте на прибор его потребляемую мощность и рассчитать токовую нагрузку.

    Приведу пример:

    • Бытовая электроплита на 220 вольт. Потребляемая мощность 5000 ватт (5 КВатт).
    • Ток нагрузки можно рассчитать по закону Ома.
    • Iнагрузки=5000Вт÷220 вольт=22,7 Ампера.

    Вывод: На линию для электропитания этой электроплиты нужно установить автомат защиты не менее 23 Ампер. Таких автоматов в продаже нет, поэтому выбираем автомат с большим ближайшим номиналом в 25 Ампер.

    Расчет токовой нагрузки и выбор автомата защиты в однофазной электросети,220 вольт для группы электропроводки

    Под группой электропроводки понимается несколько потребителей подключенных параллельно к одному питающему кабелю от электрощитка. Для группы электропроводки устанавливается общий автомат защиты. Автомат защиты устанавливается в квартирном электрощитке или этажном щитке. Расчет сети группы потребителей отличается от расчета сети одиночного потребителя.

    Для расчета токовой нагрузки группы потребителей вводится так называемый коэффициент спроса. Коэффициент спроса (Кс) определяет вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени. Кс=1 соответствует одновременной работе всех электроприборов группы. Понятно, что включение и работа всех электроприборов в квартире практически не бывает. Есть целые системы расчета коэффициента спроса для домов, подьездов. Для каждой квартиры коэффициент спроса различается для отдельных комнат, отдельных потребителей и даже для различного стиля жизни жильцов. Например, коэффициент спроса для телевизора обычно равен 1,а коэффициент спроса пылесоса равен 0,1.

    Поэтому для расчета токовой нагрузки и выбора автомата защиты в группе электропроводки коэффициент спроса влияет на результат. Расчетная мощность группы электропроводки рассчитывается по формуле:

    • P(расчетная)=К(спроса)×P(мощность установочная).
    • I (ток нагрузки)=Р (мощность расчетная)÷220 вольт.

    Пример: В таблице ниже рассмотрим электроприборы, входящие в одну группу. Рассчитаем токовую нагрузку для этой группы и выберем автомат защиты с учетом коэффициента спроса.Коэффицмент спроса в примере выбирается индивидуально:

    Электроприборы

    Мощность

    Р, Вт

    Коэффициент спроса

    Кс

    Освещение

    480

    0,7

    Радиоприемник

    75

    0

    Телевизор

    160

    1

    Холодильник

    150

    1

    Стиральная машина

    380

    0

    Утюг

    1000

    0

    Пылесос

    400

    0

    Другие

    700

    0,3

    Итого:

    3345, Вт


    • Расчетная Мощность в сети расчитавается следующим образом:
    • 480×0,7+75+160+150+380+1000+400+700×0,3=2711,ВТ
    • К(спроса) квартиры=2711÷3345=0,8
    • Ток нагрузки:
    • 3345÷220×0,8=12Ампер.
    • Соответственно выбираем автомат защиты на шаг больше:16Ампер.

    В общих, а не индивидуальных расчетах, для жилых помещений, коэффициент спроса принимается в зависимости от количества потребителей, таблица ниже:

    Количество приемников в помещении

    2

    3

    5-200

    К(коэффициент спроса)помещения

    0,8

    0,75

    0,7

    Теперь опредилемся,как выбрать сечения кабеля для электропроводки

    По приведенным выше формулам можно рассчитать мощность электросети и значение рабочего тока в сети. Остаяется по полученным значениям выбрать сечение электрического кабеля, который можно использовать для рассчитываемой проводки в квартире.

    Это совсем просто. В настольной книги электрика, ПУЭ-правила устройства электрустановок, все сделано за нас. По таблице ниже ищете значение расчитаного тока нагрузки или расчетную мощность сети и выбираете сечение электрического кабеля.Таблица приводится для медных жил кабелей или проще, медного кабеля ,потому что использование аллюминевых кабелей в электропроводке жилых помещений запрещено.(читайте ПУЭ изд.7)

    Проложенные открыто



    Сечение жил кабеля

    Медные жилы



    мм2

    Ток нагрузки

    Мощн.кВт




    А

    220 В

    380 В

    0,5

    11

    2,4



    0,75

    15

    3,3



    1

    17

    3,7

    6,4

    1,5

    23

    5

    8,7

    2

    26

    5,7

    9,8

    2,5

    30

    6,6

    11

    4

    41

    9

    15

    5

    50

    11

    19

    10

    80

    17

    30

    16

    100

    22

    38

    25

    140

    30

    53

    35

    170

    37

    64

    Проложенные в трубе



    Сечение жил кабеля

    Медные жилы



    мм2

    Ток накрузки

    Мощн.кВт




    А

    220 В

    380 В

    0,5



    0,75



    1

    14

    3

    5,3

    1,5

    15

    3,3

    5,7

    2

    19

    4,1

    7,2

    2,5

    21

    4,6

    7,9

    4

    27

    5,9

    10

    5

    34

    7,4

    12

    10

    50

    11

    19

    16

    80

    17

    30

    25

    100

    22

    38

    35

    135

    29

    51

    Две расчетные таблицы для расчета и правильного выбора сечения кабеля и автоматов защиты

    ТАБЛИЦА 1.

    Номенклатура мощностей электробытовых приборов и машин для расчета в электросетях жилых помещений

    из нормативов для определения расчетных электрических нагрузок зданий (квартир), коттеджей, микрорайонов (кварталов) застройки и элементов городской распределительной сети

    NN пп

    Наименование

    Установленная мощность, Вт

    1

    Осветительные приборы

    1800-3700

    2

    Телевизоры

    120-140

    3

    Радио и пр. аппаратура

    70-100

    4

    Холодильники

    165-300

    5

    Морозильники

    140

    6

    Стиральные машины без подогрева воды

    600



    с подогревом воды

    2000-2500

    7

    Джакузи

    2000-2500

    8

    Электропылесосы

    650-1400

    9

    Электроутюги

    900-1700

    10

    Электрочайники

    1850-2000

    11

    Посудомоечная машина с подогревом воды

    2200-2500

    12

    Электрокофеварки

    650-1000

    13

    Электромясорубки

    1100

    14

    Соковыжималки

    200-300

    15

    Тостеры

    650-1050

    16

    Миксеры

    250-400

    17

    Электрофены

    400-1600

    18

    СВЧ

    900-1300

    19

    Надплитные фильтры

    250

    20

    Вентиляторы

    1000-2000

    21

    Печи-гриль

    650-1350

    22

    Стационарные электрические плиты

    8500-10500

    23

    Электрические сауны

    12000

    ТАБЛИЦА2.

    2. ИСХОДНЫЕ ДАННЫЕ для расчетов электрических нагрузок жилых зданий (квартир) и коттеджей на перспективу

    1. Средняя площадь квартиры (общая), м:



    - типовых зданий массовой застройки

    - 70

    - здания с квартирами повышенной комфортности (элитные) по индивидуальным проектам

    - 150

    2. Площадь (общая) коттеджа, м

    - 150-600

    3. Средняя семья

    - 3,1 чел.

    4. Установленная мощность, кВт:



    - квартир с газовыми плитами

    - 21,4

    - квартир с электрическими плитами в типовых зданиях

    - 32,6

    - квартир с электрическими плитами в элитных зданиях

    - 39,6

    - коттеджей с газовыми плитами

    -35,7

    - коттеджей с газовыми плитами и электрическими саунами

    -48,7

    - коттеджей с электрическими плитами

    - 47,9

    - коттеджей с электрическими плитами и электрическими саунами

    - 59,9

    ©Elesant.ru

    Еще статьи





    онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

    «Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

    курсов.

    Russell Bailey, P.E.

    Нью-Йорк

    "Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

    , чтобы познакомить меня с новыми источниками

    информации."

    Стивен Дедак, P.E.

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    .

    очень быстро отвечает на вопросы.

    Это было на высшем уровне. Будет использовать

    снова . Спасибо. "

    Blair Hayward, P.E.

    Альберта, Канада

    "Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

    проеду по твоей роте

    имя другим на работе. "

    Roy Pfleiderer, P.E.

    Нью-Йорк

    «Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

    с подробной информацией о Канзасе

    Городская авария Хаятт."

    Майкл Морган, P.E.

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

    .

    информативно и полезно

    на моей работе »

    Вильям Сенкевич, П.Е.

    Флорида

    «У вас большой выбор курсов, а статьи очень информативны.Вы

    - лучшее, что я нашел ».

    Russell Smith, P.E.

    Пенсильвания

    "Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

    материал ".

    Jesus Sierra, P.E.

    Калифорния

    "Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнает больше

    от отказов »

    John Scondras, P.E.

    Пенсильвания

    «Курс составлен хорошо, и использование тематических исследований является эффективным.

    способ обучения »

    Джек Лундберг, P.E.

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

    студент, оставивший отзыв на курсе

    материалов до оплаты и

    получает викторину "

    Арвин Свангер, П.Е.

    Вирджиния

    "Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

    получил много удовольствия ".

    Мехди Рахими, П.Е.

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

    в режиме онлайн

    курса."

    Уильям Валериоти, P.E.

    Техас

    "Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

    .

    обсуждаемых тем ».

    Майкл Райан, P.E.

    Пенсильвания

    «Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

    Джеральд Нотт, П.Е.

    Нью-Джерси

    "Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

    информативно, выгодно и экономично.

    Я очень рекомендую

    всем инженерам »

    Джеймс Шурелл, П.Е.

    Огайо

    «Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

    не на основании каких-то неясных раздел

    законов, которые не применяются

    - «нормальная» практика."

    Марк Каноник, П.Е.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

    .

    организация.

    Иван Харлан, П.Е.

    Теннесси

    «Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

    Юджин Бойл, П.E.

    Калифорния

    "Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

    и онлайн-формат был очень

    доступный и простой

    использовать. Большое спасибо ».

    Патрисия Адамс, P.E.

    Канзас

    "Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

    Джозеф Фриссора, P.E.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

    .

    обзор текстового материала. Я

    также оценил просмотр

    фактических случаев предоставлено.

    Жаклин Брукс, П.Е.

    Флорида

    "Документ" Общие ошибки ADA при проектировании объектов "очень полезен.

    испытание потребовало исследований в

    документ но ответы были

    в наличии. "

    Гарольд Катлер, П.Е.

    Массачусетс

    "Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

    в транспортной инженерии, что мне нужно

    для выполнения требований

    Сертификат ВОМ."

    Джозеф Гилрой, P.E.

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

    Ричард Роудс, P.E.

    Мэриленд

    «Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

    Надеюсь увидеть больше 40%

    курса со скидкой."

    Кристина Николас, П.Е.

    Нью-Йорк

    "Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

    курса. Процесс прост, и

    намного эффективнее, чем

    приходится путешествовать "

    Деннис Мейер, P.E.

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    .

    Инженеры получат блоки PDH

    в любое время.Очень удобно ».

    Пол Абелла, P.E.

    Аризона

    «Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

    время исследовать где на

    получить мои кредиты от.

    Кристен Фаррелл, P.E.

    Висконсин

    «Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

    и графики; определенно делает это

    проще поглотить все

    теории.

    Виктор Окампо, P.Eng.

    Альберта, Канада

    «Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

    .

    мой собственный темп во время моего утро

    метро

    на работу."

    Клиффорд Гринблатт, П.Е.

    Мэриленд

    "Просто найти интересные курсы, скачать документы и взять

    викторина. Я бы очень рекомендовал

    вам на любой PE, требующий

    CE единиц. "

    Марк Хардкасл, П.Е.

    Миссури

    «Очень хороший выбор тем из многих областей техники."

    Randall Dreiling, P.E.

    Миссури

    «Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

    по ваш промо-адрес электронной почты который

    пониженная цена

    на 40% "

    Конрадо Казем, П.E.

    Теннесси

    «Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

    Charles Fleischer, P.E.

    Нью-Йорк

    "Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

    кодов и Нью-Мексико

    правил. "

    Брун Гильберт, П.E.

    Калифорния

    «Мне очень понравились занятия. Они стоили потраченного времени и усилий».

    Дэвид Рейнольдс, P.E.

    Канзас

    "Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    .

    при необходимости дополнительных

    сертификация. "

    Томас Каппеллин, П.E.

    Иллинойс

    "У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

    мне то, за что я заплатил - много

    оценено! "

    Джефф Ханслик, P.E.

    Оклахома

    "CEDengineering предоставляет удобные, экономичные и актуальные курсы.

    для инженера »

    Майк Зайдл, П.E.

    Небраска

    "Курс был по разумной цене, а материалы были краткими, а

    хорошо организовано.

    Glen Schwartz, P.E.

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока -

    .

    хороший справочный материал

    для деревянного дизайна.

    Брайан Адамс, П.E.

    Миннесота

    "Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

    Роберт Велнер, P.E.

    Нью-Йорк

    «У меня был большой опыт работы в прибрежном строительстве - проектирование

    Building курс и

    очень рекомендую ."

    Денис Солано, P.E.

    Флорида

    "Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими.

    хорошо подготовлены. "

    Юджин Брэкбилл, P.E.

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

    .

    обзор где угодно и

    всякий раз, когда."

    Тим Чиддикс, P.E.

    Колорадо

    «Отлично! Сохраняю широкий выбор тем на выбор».

    Уильям Бараттино, P.E.

    Вирджиния

    «Процесс прямой, без всякой ерунды. Хороший опыт».

    Тайрон Бааш, П.E.

    Иллинойс

    "Вопросы на экзамене были зондирующими и продемонстрировали понимание

    материала. Тщательно

    и комплексное.

    Майкл Тобин, P.E.

    Аризона

    "Это мой второй курс, и мне понравилось то, что мне предложили курс

    поможет по моей линии

    работ."

    Рики Хефлин, P.E.

    Оклахома

    «Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

    Анджела Уотсон, P.E.

    Монтана

    «Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

    Кеннет Пейдж, П.E.

    Мэриленд

    "Это был отличный источник информации о солнечном нагреве воды. Информативный

    и отличное освежение ».

    Luan Mane, P.E.

    Conneticut

    "Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

    Вернись, чтобы пройти викторину.

    Алекс Млсна, П.E.

    Индиана

    «Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях .

    Натали Дерингер, P.E.

    Южная Дакота

    "Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать

    успешно завершено

    курс."

    Ира Бродская, П.Е.

    Нью-Джерси

    "Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а затем вернуться

    и пройдите викторину. Очень

    удобно а на моем

    собственный график "

    Майкл Гладд, P.E.

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет."

    Деннис Фундзак, П.Е.

    Огайо

    "Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат . Спасибо за создание

    процесс простой ».

    Фред Шейбе, P.E.

    Висконсин

    «Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

    один час PDH в

    один час. "

    Стив Торкильдсон, P.E.

    Южная Каролина

    "Мне понравилась возможность скачать документы для проверки содержания

    и пригодность, до

    имея платить за

    материал ."

    Ричард Вимеленберг, P.E.

    Мэриленд

    «Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

    Дуглас Стаффорд, П.Е.

    Техас

    «Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

    .

    процесс, которому требуется

    улучшение."

    Thomas Stalcup, P.E.

    Арканзас

    "Мне очень нравится удобство участия в викторине онлайн и получение сразу

    сертификат. "

    Марлен Делани, П.Е.

    Иллинойс

    "Учебные модули CEDengineering - это очень удобный способ доступа к информации по

    .

    много разные технические зоны за пределами

    по своей специализации без

    приходится путешествовать."

    Гектор Герреро, П.Е.

    Грузия

    Расчет данных кабеля

    Расчетный выход: Диаметр кабеля, общая емкость (мкФ), общий ток зарядки (амперы), параметры заряда на фазу (кВАр), реактивное сопротивление заряда (МОм * 1000 футов), индуктивность (мГн), реактивное сопротивление (Ом), переменный ток Сопротивление, соотношение X / R и импульсное сопротивление (Ом).

    Основа расчета


    Емкость кабелей, зарядный ток и зарядная реактивная мощность

    Емкость одножильного экранированного кабеля определяется по следующей формуле:

    Где:

    C = Общая емкость кабеля (микрофарады) I заряда = Ток заряда кабеля
    SIC = Диэлектрическая проницаемость изоляции кабеля (Таблица 3) D = Диаметр над изоляция (дюймы)
    d = Диаметр проводника (дюймы) В LL = Рабочее напряжение системы в (кВ)
    f = Рабочая частота системы (Гц) L = Длина Кабель в футах
    I заряд = зарядный ток (амперы) кВАр заряд = однофазный кВАр или зарядный варс на кабель

    Индуктивность и реактивное сопротивление кабеля

    Индуктивность и индуктивное сопротивление трех однофазных кабелей рассчитываются по формулам, приведенным ниже.Формулы предполагают конфигурацию кабеля, показанную на рисунке выше. Кроме того, поскольку индуктивность зависит от окружающего материала, используйте Таблицу 4, чтобы определить соответствующий коэффициент «K» (множитель) для индуктивности.

    Где:

    X L = Индуктивное сопротивление проводника (Ом) L C = Индуктивность кабеля (мГн)
    L = Длина кабеля в ногах A, B, C = Расстояние на рисунок выше (дюймы)
    K = установочный поправочный коэффициент, указанный в таблице 4 d = диаметр проводника (дюймы)

    Сопротивление кабеля при рабочей температуре

    Сопротивление жилы обеспечивается при 20 град.C в Таблице-1. При работе при другой температуре сопротивление меняется и рассчитывается по следующей формуле:

    Где:

    R AC = сопротивление проводника переменному току при рабочей температуре (Ом)
    R AC20C = сопротивление проводника переменному току при 20 ° C (Ом)
    T = рабочая температура проводник (° C)

    Импеданс от перенапряжения

    Импеданс кабеля можно рассчитать по следующей формуле:

    Где:

    Z o = Импеданс кабеля (Ом)
    L C = индуктивность проводника (мГн)
    C = общая емкость кабеля (микрофарады)

    (PDF) Модель эффективной процедуры определения размеров кабеля для промышленных и промышленных зданий

    Международный журнал по электротехнике и вычислительной технике (IJECE)

    Vol.6, No. 1, февраль 2016 г., стр. 34 ~ 39

    ISSN: 2088-8708, DOI: 10.11591 / ijece.v6i1.8391  34

    Домашняя страница журнала: http://iaesjournal.com/online/index. php / IJECE

    Эффективная модель процедуры определения размеров кабеля для промышленных предприятий и

    коммерческих зданий

    М. Пратап Наир *, К. Нитиянантан +

    * Факультет инженерии и компьютерных технологий, Университет AIMST Бедонг, Кедах, Малайзия

    + Департамент электротехники и электроники, Карпагамский инженерный колледж, Коимбатур,

    Индия

    Информация о статье РЕЗЮМЕ

    История статьи:

    Получено 19 июля 2015 г.

    Исправлено 30 октября 2015 г.

    Принято 12 ноября 2015 г.

    Это В статье основное внимание уделяется методам определения размеров кабелей и расчету

    электрических кабелей в соответствии с различными международными стандартами.Для экземпляра

    , Международная электротехническая комиссия (IEC), Национальный электротехнический кодекс

    (NEC), Британский стандарт (BS) и Институт инженеров по электротехнике и

    инженеров по электронике (IEEE). Основная философия, лежащая в основе любых расчетов размеров кабеля

    , одинакова. Основная цель этой исследовательской работы -

    , чтобы разработать эффективную модель определения размеров кабеля для строительных услуг.

    Ключевое слово:

    Пропускная способность

    Размер кабеля

    Проводник

    Допустимая нагрузка по току

    Падение напряжения Авторские права © 2016 Institute of Advanced Engineering and Science.

    Все права защищены.

    Автор для переписки:

    К. Нитиянантан,

    Департамент электротехники и электроники,

    Карпагамский инженерный колледж, Коимбатур, Индия

    Электронная почта: [email protected]

    1. ВВЕДЕНИЕ

    четыре основные причины, по которым размер кабеля очень важен на этапе проектирования. Во-первых, и в первую очередь для

    , размер кабеля важен для непрерывной работы в условиях полной нагрузки, исключая повреждение

    .Кроме того, необходимо поддерживать наихудший ток короткого замыкания и обеспечивать эффективность защитных устройств

    во время замыкания на землю. Убедитесь, что к нагрузке подключено подходящее напряжение

    , и избегайте чрезмерных падений напряжения.

    2. ВЫБОР КАБЕЛЯ, РАЗМЕР И ДРУГИЕ ПАРАМЕТРЫ

    Определение размеров Методы определения размеров кабеля соответствуют неизменному базовому пошаговому процессу. Во-первых, очень важно собрать

    данных о кабелях, окружении установки и нагрузке, которую они будут нести.Кроме того, очень важно найти

    - допустимую нагрузку по току (А, ампер) и падение напряжения на амперметр (мВ / А / м) кабеля [1]. Допустимая нагрузка по току

    кабеля - это максимальный ток, который может непрерывно течь через кабель

    без повреждения изоляции кабеля и других компонентов [2]. Повышение температуры короткого замыкания и сопротивление заземляющего контура

    являются важными факторами для проверки размера кабеля.

    Все проводники и кабели, кроме сверхпроводника, имеют некоторое сопротивление.Это сопротивление

    прямо пропорционально длине и обратно пропорционально диаметру проводника.

    R α L / a [Законы сопротивления R = ρ (L / a)] [1]

    Таблица грузоподъемности силового кабеля

    Таблица размеров кабеля с текущей допустимой нагрузкой.

    Как найти подходящий размер кабельного провода Si.

    Коллекция текущих схем переноса.

    Коллекция текущих схем переноса.

    Сборник графиков текущего рейтинга проводов.

    Выбор сварочного кабеля подходящего размера.

    Таблица номиналов кабелей Elec Eng World In 2019 Home.

    Какой максимальный ток для кабеля 16 мм Quora.

    Электротехнический центр по определению размеров проводов.

    Расчет размеров кабеля Open Electrical.

    Как найти подходящий размер кабельного провода Si.

    Ведущие дилеры Lloyds Mercantile Corporation И.

    Как выбрать автоматический выключатель с электрическим кабелем подходящего размера.

    Что такое допустимая нагрузка провода и как узнать ее номинальную емкость.

    в группе Как выбрать подходящий размер электрического кабеля Cir.

    Разница между медным и алюминиевым кабелями.

    Сборник онлайн-графиков емкостных медных проводов

    .

    Crescent Cable Industries Кабельный стол Quality Power.

    Таблица размеров кабеля с текущей пропускной способностью.

    Электрические стандарты Размер кабеля и допустимая нагрузка по току.

    Каталог кабелей Shyam.

    Как найти подходящий размер кабельного провода Si.

    Разница между медным и алюминиевым кабелями.

    Выбор размера провода Электросистема самолета Самолет.

    Пример расчета падения напряжения и величины.

    Расчет текущей пропускной способности Siechem.

    Расчет размеров кабеля Open Electrical.

    Как найти подходящий размер кабельного провода Si.

    Размеры электрических кабелей и номинальные токи Электрическое сопротивление.

    Swa Cables R M Electrical Group.

    Таблица размеров медных электрических кабелей в амперах Www.

    Текущие рейтинги изделий из медной оплетки.

    Каталог кабелей Shyam.

    Как рассчитать размер кабеля на основе силы тока на хинди Советы Хитрости Формула не нужна.

    Размеры электрических кабелей и номинальные токи Электрическое сопротивление.

    Рейтинг электрического кабеля.

    Силовые кабели Электрические кабели Кабели сверхвысокого напряжения.

    Правила электрического пальца, которые вы должны соблюдать, часть 1.

    Любопытная таблица номинальных значений тока алюминиевой шины Бронированный кабель.

    Crescent Cable Industries Кабельный стол Quality Power.

    Awg Wire Gauges Текущие рейтинги.

    Таблица номинальных значений тока проводов

    Pdf Таблица размеров силовых кабелей Wire.

    Таблица номинальных значений кабельных усилителей Polycab Www Bedadowndaytona Com.

    Кратковременный расчет номинального тока проводника.

    Расчет размера кабеля для двигателей Lt Ht Электрический.

    Программное обеспечение для расчета размеров кабеля Расчет размера кабеля Etap.

    Как рассчитать превышение температуры в меди.

    Влияние емкости СВА и ВН кабеля на пределы эксплуатации.

    Выбор сварочного кабеля подходящего размера.

    Калькулятор падения напряжения - для одно- и трехфазных систем переменного и постоянного тока

    Спасибо для посещения NoOutage.com, чтобы воспользоваться нашим бесплатным калькулятором падения напряжения.

    Пока вы здесь, пожалуйста, ознакомьтесь с нашими специальными предложениями по всем видам резервного питания сопутствующие товары, такие как...

    * ручные переключатели

    * автоматические резервные генераторы

    * автоматические переключатели

    * измерения и приборы

    * системы ИБП

    Устали платить за растущие тарифы на электроэнергию? Мы также продаем продукты альтернативной энергетики, включая ...

    * микрогидроэлектрические системы

    * ветроэнергетические системы

    * солнечная энергия

    Готовы ли ВЫ к следующему отключение электричества?

    Используйте этот калькулятор для оценки падения напряжения на кабеле для подбора проводов.В расчетах принимаются медные или алюминиевые проводники без покрытия. работает при выбранной температуре и основывается на переменном / постоянном токе сопротивление или импеданс из NEC 2011 Глава 9, таблицы 8 и 9 для многожильных проводов. работает от сети постоянного или переменного тока 60 Гц. Вместо того, чтобы использовать коэффициент k или «Эффективное Z» в Таблице 9 этот метод основан на фактическом сопротивлении переменному току. и значения реактивного сопротивления из таблицы. Входной ток нагрузки фиксирован, как и напряжение базовой системы. Падение напряжения в кабеле рассчитывается по закону Ома. где V падение = I нагрузка x R кабель .Падение в процентах составляет V падение / V система x 100. Для систем переменного тока импеданс используется вместо кабеля постоянного тока R . Эта методология аналогична примерам, приведенным после таблицы 9 NEC.

    The допустимая нагрузка для каждого размера проводника, показанная для справки в раскрывающемся меню ниже, основана на NEC. 2011 г. Таблица 310.15 (B) (16) для изолированных проводов 60C с номинальным напряжением от 0 до 2000 В, но не более чем три токоведущих проводника в кабельном канале, кабеле или заземлении с температура окружающей среды 30 ° C (86 ° F).

    Обратите внимание, что фактическая допустимая нагрузка и падение напряжения для вашего приложение может отличаться от этих результатов, но в большинстве случаев будет очень близко к показанные здесь.

    Указанные здесь единицы являются калибром проводов американского стандарта (AWG) и Английский (футы).

    Обратите внимание, что для запуска этого калькулятора должны быть включены сценарии JavaScripts. в вашем браузере.

    Нажмите здесь, чтобы альтернативный калькулятор, который также включает трансформатор и нагрузку двигателя.

    ПРИМЕЧАНИЯ:

    1. Примеры параллельных прогонов: Однофазная система 120/240 В с одиночными черно-красно-белыми проводниками (установлен в одном кабелепроводе) выберите «одиночный комплект проводников», 120 / 208В, 3-фазная система с 2 проводов на фазу и нейтраль (установлены в 2 параллельных кабелепровода) выберите «2 проводника на фазу в параллельный », система постоянного тока с 3 положительными и 3 отрицательными проводниками выбор «3 параллельных проводника на фазу».

    2. Падение напряжения для систем переменного тока не должно превышать более 5% при полной нагрузке. Это рекомендуется NEC 210.19 (A) (1) Информационная записка № 4, которая устанавливает ограничение в 3% для филиала. схем и NEC 215.2 (A) (4) Информационная записка № 2, в которой говорится, что 3% лимит для кормушек. Оба они устанавливают ограничение в 5% для обоих. Падение может быть значительно больше во время скачков напряжения или пуска двигателя - иногда от 15% до 25% диапазона, если другие устройства в системе могут выдержать этот кратковременный окунать.Падение напряжения в системах постоянного тока должно быть минимальным. или менее 2%.

    3. Для большинства систем 120/240 В, использующих кабели адекватная амплитуда тока, падение напряжения не вызывает беспокойства, если длина кабеля не является подходящей более ста футов. Общее практическое правило - проверять падение напряжения. когда длина односторонней цепи в футах превышает напряжение системы номер. Следовательно, используя это правило, можно проверить падение напряжения 240 В. система, если длина цепи превышает 240 футов.

    4. Для уточнения расчета рабочую температуру проводника можно оценить следующим образом: Если рабочий ток равен допустимой нагрузке, указанной в таблицах NEC 310.15, тогда температура может соответствовать рейтингу столбца таблицы. Если операционная ток меньше указанной допустимой нагрузки, тогда температура будет меньше. Поскольку нагрев проводника равен потерям I 2 x R, а нагрев пропорционален повышению температуры проводника, тогда рабочая температура будет примерно (I рабочая / I допустимая нагрузка ) 2 x (рейтинг T - 30C) + 30C.Например, нагрузка 50 А с использованием Для медного проводника с номиналом 75C требуется # 8 AWG в соответствии с таблицей 310.15 (B) (16). Если размер провода увеличен до # 6 AWG из-за падения напряжения, затем рабочая температура проводника будет (50A / 65A) 2 x (75C - 30C) + 30C = 57C. Это приводит к небольшому снижению напряжения. drop и может быть полезен для маржинальных расчетов.

    5. Все ссылки на NEC см. Национальную ассоциацию противопожарной защиты, NFPA 70 , Национальный электротехнический кодекс .или Национальный электротехнический кодекс Справочник.

    Подробнее о напряжении падение на основе стандартов IEC доступно в Schneider Руководство по электромонтажу.


    ОБНОВЛЕНИЕ: 4.11.2009 3-фазный% расчет был скорректирован в 1,732 раза.
    ОБНОВЛЕНИЕ: 25.09.2013 добавлено # 16 AWG; значения переменного тока экстраполированы
    ОБНОВЛЕНИЕ: 27 апреля 2018 добавлено 850 В, 1000 В и 1500 В для солнечных систем постоянного тока ОБНОВЛЕНИЕ
    : 16.10.2018 добавлено 70 В, 80 В, 90 В для систем постоянного тока ОБНОВЛЕНИЕ
    : обновлено 25 февраля 2019 г. и добавлены ссылки NEC, расширены описание методологии, добавлено ПРИМЕЧАНИЕ 4 и ПРИМЕЧАНИЕ 5.ОБНОВЛЕНИЕ
    : 4/3/2019 добавлено больше вариантов напряжения между 120 и 208 для солнечных систем постоянного тока

    - Таймс Микроволновая печь

    Параметры производительности продукта
    Номинальное затухание 0 дБ / 100 футов, 0 дБ / 100 м
    Средняя мощность 0 кВт
    Кабель Vg 0%
    Номинальный Td 0 нс / фут, 0 нс / м
    Емкость 0 пФ / фут, 0 пФ / м
    Типичная потеря соединителя 0 дБ / пара
    Производительность кабельной сборки
    Максимальные вносимые потери кабельной сборки 0 дБ
    Эффективность кабельной трассы 0%
    Задержка времени прохождения кабеля 0 нс

    Значения являются расчетными номинальными характеристиками при 25 ° C.Фактические измеренные значения могут отличаться от расчетных значений, основанных на производственных допусках, длина кабельной сборки, характеристики разъема, фактическая рабочая частота и точность измерения.

    Калькулятор будет возвращать данные только для частот ниже частоты среза или fco кабеля. Предупреждение отображается при представлении данных выше максимальной частоты, проверенной во время производственных испытаний кабеля.

    Расчет допустимой мощности основан на работе в контролируемых условиях: 25 ° C, уровень моря, неподвижный воздух (естественная конвекция).Обработка мощности может быть ограничена выбором разъема. Если ваше приложение будет работать на высоких уровнях мощности, обратитесь в Times Application Engineering. Представитель для дополнительной информации.

    Пошаговое руководство по правильному определению размера кабеля [Подробное руководство]

    Мы написали эту статью, потому что каждый божий день инженеры-электрики, подрядчики и другие специалисты в области электромонтажных работ спрашивают нас о « Как правильно выбрать размер кабеля ».

    Эта статья станет хорошим справочным руководством по определению размера кабеля, а также мы включим PDF-версию, в которой описан размер кабеля, чтобы вы могли взять его с собой или сохранить на своем устройстве для быстрого выбора размера кабеля.

    Если вы читаете это и не можете найти именно ту ссылку, которая вам нужна, отправьте нам сообщение с тем, как, по вашему мнению, мы можем улучшить это, чтобы лучше соответствовать вашим требованиям к размеру кабеля.

    С производимыми нами сверхбольшими кабелями, от 1000 тыс. Кубометров до 6000 млн кубометров, мы ежедневно отвечаем на этот вопрос.

    Это будет отличная отправная точка для сохранения или добавления в закладки для будущего использования.

    Мы стремимся сделать это наиболее полным руководством по определению размеров кабеля в Интернете.

    Быстрые ответы на вопрос, как определить размер кабеля!

    1. Если вы ищете быстрый ответ Как определить размер кабеля , прокрутите вниз до выделенного желтым текстом текста и найдите слово « Simple », чтобы получить простой ответ.
    2. Кроме того, продолжите текст Pink , чтобы получить более длинный ответ со словом переменные !
    3. Совет: В любом случае нажмите кнопку воспроизведения SoundCloud ниже и послушайте, как Пол проведет вас через нее, если у вас есть немного времени. Стоило того!

    П.С. Если вы нацелились на длинный ответ, возможно, вы захотите проверить разницу между хорошим и плохим электриком!

    Как выбрать размер кабеля: 1X Technologies на Soundcloud

    Нажмите оранжево-белую кнопку воспроизведения ниже, чтобы прослушать этот подкаст на , как определить размер кабеля , пока вы читаете.

    Он будет воспроизводиться прямо здесь, в вашем браузере, пока вы находитесь на этой странице.

    Во-первых, это первые 15 вопросов, которые мы обычно задаем Как правильно выбрать размер кабеля

    Мы собрали наши данные и определили, что именно эти вопросы задают наиболее часто относительно размеров проводов.

    Мы перечислили 100 самых популярных «Как определить размер кабеля» в самом низу, вам нужно будет нажать «Читать дальше», чтобы увидеть их, если вы заинтересованы.

    Посмотрите, являются ли какие-либо из них именно тем, что вас сюда привело, или они близки к тому, что вы искали, чтобы узнать, как определить размер кабеля:

    1. Как правильно измерить размер кабеля?
    2. Как определить провод нужного размера?
    3. как измерить размер кабеля питания?
    4. как измерить сечение кабеля?
    5. как подобрать размер электрического кабеля?
    6. как измерить бронированный кабель?
    7. как выбрать размер кабеля для конкретной нагрузки?
    8. как рассчитать размер кабеля?
    9. как рассчитать размер кабеля?
    10. как выбрать размер 3-х фазного кабеля?
    11. как подобрать кабель среднего напряжения?
    12. как рассчитать высоковольтный кабель?
    13. как подобрать кабель низкого напряжения?
    14. как подобрать размер кабеля аккумулятора?
    15. как подобрать размер электрического кабеля в соответствии с требованиями NEC?

    Одна общая тема для всех вопросов « Как выбрать размер кабеля »:

    Может показаться пустой тратой времени, чтобы поделиться самыми популярными вопросами, которые мы задаем о размерах кабеля, но мы разделили результаты по двум важным причинам.

    1. Чтобы вы знали, , что вы , а не идиот . Некоторые из самых умных людей в мире хотят знать, как правильно определять размер кабеля .
    2. Чтобы вы знали, что, несмотря на то, что каждый вопрос формулируется разными специалистами-электриками, все сводится к одному простому ответу при определении размеров кабелей здесь, в Соединенных Штатах. Как правильно выбрать размер кабеля в соответствии с требованиями NEC. Все дороги ведут в Рим, и все вопросы выше (15) и ниже (100) ведут в одно и то же место, сюда!

    На каком этапе процесса строительства электрооборудования

    определяет «как правильно рассчитать размер кабеля?» вопросов возникает чаще всего?

    Как и вы, эти профессионалы-электрики хотят быть уверены, что они правильно измеряют размеры кабелей, и обращаются к нам за помощью в выборе кабеля правильного размера для их проекта.

    Да, это происходит в процессе заказа, но в большинстве случаев это происходит во время первоначальной оценки проекта нового строительства, когда наиболее важным является определение размеров кабеля.

    По всей территории Соединенных Штатов в любой момент есть тысячи трудолюбивых профессионалов в области электромонтажных работ, которые тянут провод или прокладывают кабель, чтобы Америка была сильной.

    От Нью-Йорка до Лос-Анджелеса, от Хьюстона, Техаса до Мотор-Сити, Детройта, Мичигана и повсюду между ними есть кто-то, такой же, как вы, пытающийся выяснить то же самое, что и вы сейчас.

    Работа, которую вы выполняете, важна, и правильный выбор кабеля имеет решающее значение для инфраструктуры Америки.

    Фото: New York Times, «Как Нью-Йорк получает электричество»

    Как, черт возьми, я могу убедиться, что этот кабель соответствует требованиям NEC?

    Мы собрали для вас информацию из многочисленных источников в области электрических кодов, включая Пола Абернати и его Академию электротехнического кодекса, Форум Майка Холтса, журнал EC&M, журнал электрических подрядчиков и другие полезные ресурсы, чтобы дать вам ответ на вопрос Подбор кабеля :

    Как выбрать размер кабеля согласно NEC

    без переменных , простой ответ от Пола Абернати: Простой ответ о том, как подобрать размер кабеля согласно NEC без переменных 1XTechКак подобрать размер кабеля с 3 токонесущими проводниками или меньше и без поправок на температуру окружающей среды, как сообщил нашему представителю производителей в США Пол Абернати, эксперт по кодам и владелец электрического кодекса. Академия.
    • Шаг 1- Определите нагрузку на кабель , используя статью 220, часть II Национального электротехнического кодекса
    • Шаг 2 - Обратитесь к Таблице 310.15 (B) (16) Национального электротехнического кодекса (прокрутите вверх или вниз, чтобы увидеть диаграмму допустимой нагрузки)
    • Шаг 3 (A) - Нагрузка на Шаге 1 составляет 100 А или меньше, или проводники имеют размер от 14 AWG до 1 AWG. Выберите проводник, который может выдерживать нагрузку от колонки 60 ° C.
    • Шаг 3 (B) - Нагрузка на Шаге 1 превышает 100 А или проводники имеют размер 1/0 AWG и выбранный провод большего размера, который может выдерживать нагрузку от колонки 75 ° C.

    Если вам нравится подкаст, которым мы поделились выше, и у вас есть 2 часа, чтобы послушать мастера, работающего над определением размеров кабеля, вот фантастическое видео Пола Абернати:

    Как выбрать размер кабеля в соответствии с NEC

    с переменных : Как подобрать размер кабеля в соответствии с NEC с переменными 1XTech

    Продолжая высказывание Пола выше, учтите это, требования Национального электрического кодекса по сечению кабеля / размера проводника и защиты от перегрузки по току всегда были довольно запутанными и сложными. .Вот почему требуется двухчасовая встреча, чтобы ДЕЙСТВИТЕЛЬНО охватить переменные, как это сделал Пол в своем видео. Мы постараемся сократить его, чтобы вы могли понять, как рассчитать размер кабеля в течение 15-20 минут (надеюсь).

    Ключевые факторы, которые необходимо учитывать:

    1. Непрерывные нагрузки
    2. Номинальные температуры клемм
    3. Изоляция жил
    4. Максимальный ток проводника
    5. Связка проводов
    6. Температура окружающей среды
    7. Специальное приложение

    НЭК 240.4 Размер кабеля от Майка Холта

    NEC 240.4 требует защиты параллельной цепи, фидера и служебных проводов от перегрузки по току.

    Это соответствует их допустимой нагрузке, указанной в 310.15. Разделы 240.4 (A) - (G) содержат правила, которые изменяют общие требования и разрешают защищать проводники способом, отличным от их максимальной силы тока из 310.15, включая:

    • Опасность потери мощности [240,4 (A)]
    • Устройства максимального тока номиналом 800 А или меньше [240.4 (B)]
    • Проводники малого диаметра [240,4 (D)]
    • Отводы [240.4 (E)]
    • Вторичные проводники трансформатора [240,4 (F)]
    • Проводники цепей для оборудования кондиционирования и охлаждения [240,4 (G)]
    • Проводники цепи конденсатора [240,4 (G)]
    • Электросварочные провода для цепей [240,4 (G)]
    • Проводники цепи системы пожарной сигнализации [240,4 (G)]
    • Проводники цепей электроприводов [240,4 (G)]
    • Двигатель и проводники цепи управления двигателем [240.4 (G)]
    • Провода питания фазового преобразователя [240,4 (G)]
    • Проводники цепей дистанционного управления, сигнализации и ограничения мощности [240,4 (G)]

    Размер кабеля

    Таблица выбора - Таблица емкостей NEC для определения размера кабеля Таблица выбора сечения кабеля

    Следующие шаги и примеры помогут вам понять основные правила выбора кабеля в соответствии с NEC:

    1. Шаг 1 - Выберите устройство максимального тока в соответствии с 210.20 (А) и 215,3. Эти два правила NEC требуют, чтобы устройство максимального тока (прерыватель или плавкий предохранитель) было рассчитано не менее чем на 100% от непостоянной нагрузки плюс 125% от продолжительной нагрузки.
    2. Шаг 2 - Выберите провод, соответствующий требованиям 210,19 (A), 215,2 и 230,42 (A). Разделы 210.19 (A), 215.2 и 230.42 (A) требуют, чтобы проводник имел размер не менее 100% от непостоянной нагрузки , плюс 125% от продолжительной нагрузки . Кроме того, 110,14 (C) требует учета номинальной температуры клемм оборудования при выборе размеров проводов.Размер проводов цепи должен соответствовать столбцу 60 ° C таблицы 310.15 (B) (16) для оборудования на 100 ампер и менее, если не указано иное, а для оборудования номиналом более 100 ампер размер оборудования должен соответствовать столбцу 75 ° C таблицы. 310,15 (B) (16) [110,14 (C)]. Цель этого правила - обеспечить надлежащий отвод тепла, выделяемого на клеммах оборудования, без повреждения проводов. Для всех практических целей большая часть электрического оборудования рассчитана на подключение проводов сечением до 75 ° C в столбце Таблицы 310.15 (В) (16).
    3. Шаг 3 - Выбранный провод должен быть защищен от перегрузки по току в соответствии с 240.4. Для этого требуется, чтобы ответвленная цепь, фидер и сервисные проводники были защищены от перегрузки по току в соответствии с их допустимыми значениями тока, указанными в таблице 310.15 (B) (16).

    Пример продолжительной нагрузки отводной цепи для выбора размера кабеля

    Какого размера требуется устройство защиты от перегрузки по току и проводник (THHN) для продолжительной нагрузки 23 А (клеммы 75 ° C).

    1. Шаг 1 - Размер устройства защиты от перегрузки по току должен соответствовать 210.20 (A) - Устройство защиты от перегрузки по току в параллельной цепи должно иметь размер не менее 125% от 23A. 23A x 125% = 28,75A или 30A [240,6 (A)]
    2. Шаг 2 - Выберите проводник в соответствии с 210,19 (A), который требует, чтобы провод ответвления имел размер не менее 125% от продолжительной нагрузки, 23A x 125% = 28,75A. Проводник выбирается в соответствии с номинальной температурой 75 ° C клемм оборудования в соответствии с таблицей 310.15 (В) (16). В этом случае подходит 10 THHN с номиналом 35 А при 75 ° C.
    3. Шаг 3 - Мы должны обеспечить защиту проводника от перегрузки по току в соответствии с требованиями 240.4. Опять же, в этом случае 10 THHN (из шага 2) номиналом 35A [Таблица 310.15 (B) (16) защищен устройством защиты 30A.

    Пример непрерывной нагрузки на податчик для выбора размера кабеля: Пример непрерывной нагрузки на податчик для выбора размера кабеля,

    Пример непрерывной нагрузки на устройство подачи для определения размера кабеля:

    Устройство максимальной токовой защиты фидера и провод (THHN) какого размера требуются для продолжительной нагрузки 184A на щитовой щит (клеммы 75 ° C).

    Шаг 1 - Расчет устройства максимального тока в соответствии с 215.3. Устройство максимального тока фидера должно иметь номинал не менее 125% от 184A, 184A x 125% = 230A. В соответствии с 240,6 (A) мы должны выбрать устройство максимального тока минимум 250A.

    Шаг 2 - Выберите проводник в соответствии с 215.2, который требует, чтобы проводник фидера имел размер не менее 125% от продолжительной нагрузки, 184A x 125% = 230A. Мы должны выбрать проводник в соответствии с температурным режимом 75 ° C клемм щитка [110.14 (C)] - 4/0 THHN имеет номинал 230 А при 75 ° C, что соответствует этому требованию.

    Шаг 3 - Убедитесь, что проводники, выбранные на Шаге 2, должным образом защищены от перегрузки по току в соответствии с 240.4. Провод 4/0 AWG со ступени 2 рассчитан на 230 А при 75 ° C, он может быть защищен устройством защиты на 250 А в соответствии с «правилом следующего размера» 240,4 (B).


    Предотвращение возгорания и перегрева с помощью требований NEC к минимальному размеру кабеля, чтобы кабели соответствовали требованиям безопасности OSHA

    NEC устанавливает минимальные требования к размеру проводов для предотвращения перегрева и возгорания.Тип изоляции, температура окружающей среды и жгут проводов - три основных фактора, определяющих, насколько большим должен быть проводник, чтобы он мог безопасно переносить наложенный на него ток.

    Ключевым понятием при выборе размера проводника является понимание определения токовой нагрузки . Допустимая нагрузка проводника - это сила тока, которую проводник может непрерывно проводить при определенных условиях использования [ст. 100 определение]. Допустимая нагрузка проводника не зависит от того, какого размера можно использовать прерыватель для защиты провода; это просто количество тока, которое может нести проводник.Важно понимать эту тонкость.

    Видео на YouTube Презентация OSHA по электробезопасности (38 минут 16 секунд)

    Это отличная электрическая презентация Родни Шермана, сделанная на Holy Cross Energy. Это сделает из вас верующего.

    Видео с фактического курса OHSA Acadamy, вы можете посмотреть этот курс здесь.

    Температурная поправка при выборе кабеля

    В Таблице 310.16 указаны допустимые токовые нагрузки при двух условиях: 1) не более трех токоведущих проводов, соединенных вместе, и 2) температура окружающей среды 86 ° F (30 ° C).Если любое из этих двух значений изменится, допустимая нагрузка на проводник также должна измениться. Если вы посмотрите на нижнюю часть таблицы 310.16, вы увидите температурные поправочные коэффициенты с шагом 5 ° C от 21 ° C до 80 ° C.

    Размеры кабелей по проводам и температуре

    При выборе размеров проводников нельзя использовать температурный рейтинг выше, чем самый низкий температурный рейтинг любого подключенного оконечного устройства или устройства [110,14 (C)]. Как правило, вы не найдете клемм, рассчитанных на температуру выше 75 ° C, так почему же для проводников существует столбец 90 ° C? Правда, большинство заделок просто не рассчитаны на температуру 90 ° C, но помните, что когда вы регулируете допустимую нагрузку на проводник из-за температуры окружающей среды или жгута проводов, вы используете столбец 90 ° C, чтобы начать расчет (при условии, что изоляция проводника 90 ° C).Прочтите пример D3 (a) в Приложении D, и вы поймете, почему именно этот столбец существует.

    Майк Холт: Практический пример определения размера кабеля, как выбрать размер кабеля.

    Какой минимальный размер проводника THHN / THWN вы можете использовать для питания прерывистой нагрузки 40 А в сухом месте, если проводники проходят при температуре окружающей среды 100 ° F ( Рис. 1 )?

    Скорректированная пропускная способность = Таблица 310.16 Запасная емкость × поправочный коэффициент температуры окружающей среды

    Для сухих помещений используйте колонку 90 ° C для THHN.

    Поправочный коэффициент на температуру окружающей среды для 100 ° F = 0,91 для THHN

    Таблица 310.16 Допустимая нагрузка для 10 THHN составляет 40 А при 90 ° C в сухом месте

    10 THHN = 40 А × 0,91 = 36,40 А. Это слишком мало для нагрузки 40 А.

    Таблица 310.16 Допустимая нагрузка для 8 THHN составляет 55 А при 90 ° C в сухом месте: используйте колонку THHN 90 ° C.

    8 THHN = 55A × 0,91 = 50A

    Следовательно, провод 8 AWG является ответом на этот вопрос.

    Если бы это было во влажном месте, было бы достаточно 8 THHN / THWN?

    Таблица 310.16 Допустимая нагрузка для 8 THWN составляет 50 А при 75 ° C во влажном помещении: используйте колонку THWN 75 ° C.

    Поправочный коэффициент температуры окружающей среды для 100 ° F = 0,88 для THWN

    8 THWN = 50A × 0,88 = 44A

    Чтобы выдерживать нагрузку, проводник должен иметь допустимую нагрузку не менее 40 А после применения поправочного коэффициента температуры окружающей среды.В этом примере 8 THHN / THWN имеет достаточную допустимую нагрузку после корректировки во влажном или сухом месте. Такой результат «либо / или» случается не всегда, поэтому обратите внимание на вопрос «влажный / сухой» при использовании проводов с изоляцией с двойным номиналом и используйте столбец, соответствующий месту. Кроме того, имейте в виду, что провод с отметкой «-2» после изоляции, такой как THHN / THWN-2, рассчитан на 90 ° C во влажном, сухом или влажном месте [Таблица 310.13 (A)].

    Что делать, если у вас есть проводники, установленные в кабельных каналах, подверженных воздействию прямых солнечных лучей, на крышах или над ними? В таких случаях добавьте корректировку температуры окружающей среды в Таблицу 310.15 (B) (2) (c) к температуре наружного воздуха при применении поправочных коэффициентов регулировки допустимой нагрузки, содержащихся в таблице 310.16.

    Bundling: Как выбрать размер кабеля в комплекте

    Как подобрать размер связанного кабеля, Как подобрать размер связанного провода, Связанного провода NEC, связанного кабеля NEC, Код для связанного провода, Код для связанного кабеля

    Когда проводники связаны вместе, они теряют часть своей способности рассеивать тепло. В NEC допустимая допустимая токовая нагрузка начинает падать, когда четыре или более токоведущих проводника соединены вместе на длине более 24 дюймов [310.15 (B) (2) (a)] (Рис. 2).

    Имейте в виду, что существует пять исключений, описанных в 310.15 (B) (2) (a), одно из которых предназначено для кабеля переменного или MC, что позволяет использовать до 20 токоведущих проводов в 12 AWG, двух- или трехжильных кабелях без необходимо отрегулировать допустимую нагрузку.

    Если температура окружающей среды отличается от 86 ° F и более трех токоведущих проводов связаны вместе, отрегулируйте допустимую нагрузку (указанную в Таблице 310.16) для обоих условий.

    Чтобы скорректировать размер кабеля, умножьте эти три числа вместе:

    Таблица NEC 310.16 1XTECH Как определить размер кабеля

    Чтобы выполнить настройку размера кабеля, умножьте эти три числа вместе:

    • Таблица 310.16 Напряжение тока
    • Температурный поправочный коэффициент
    • Поправочный коэффициент комплектации.

    Всегда помните, что более высокая температура изоляции проводов с номиналом 90 ° C обеспечивает большую допустимую нагрузку проводника для использования при регулировке допустимой нагрузки, даже если вы выбираете размер этих проводов на основе столбца, соответствующего , температурному листу клемм [110 .14 (C) (1)]. При корректировке или регулировке допустимой нагрузки проводника используйте номинал температурной изоляции проводника, указанный в Таблице 310.16, а не номинал температуры клеммы [110,14 (C)].

    Если один проводник имеет две силы тока, используйте меньшую допустимую нагрузку для всей цепи [310,15 (A) (2)]. Применяется исключение: если эта часть проводника с пониженной токовой нагрузкой не длиннее 10 футов и не превышает 10% длины части цепи с более высокой токовой нагрузкой, то вы можете использовать более высокую токовую нагрузку для всей схема [310.15 (A (2) Ex] ( Рис. 3 на странице 46).

    Размер кабеля с токоведущими жилами

    Таблица 310.15 (B) (2) (a) поправочные коэффициенты применяются только при наличии более трех токоведущих проводников, связанных вместе. Все фазные проводники считаются токонесущими, но как насчет других проводов?

    Таблица NEC 310.15 B 2 a Как выбрать размер кабеля 1XTech, Размер кабеля с токоведущими проводниками

    Вот краткое изложение:

    • Заземляющие и соединяющие проводники [310.15 (B) (5)] Заземляющие и соединяющие проводники никогда не считаются проводящими ток. Не учитывайте заземляющие и соединяющие проводники при настройке допустимой токовой нагрузки проводов с учетом влияния пучков проводов [310.15 (B) (5)]. Однако они занимают место в дорожке качения и включаются в расчеты заполнения дорожки качения (см. Главу 9, таблицу 1, примечание 3), поэтому вы учитываете их присутствие. Вы просто не считаете их токоведущими.
    • 2-проводные цепи нейтральные и незаземленные проводники 2-проводной схемы считаются токоведущими.
    • Нейтральный проводник - несимметричные нагрузки [310.15 (B) (4) (a)] Нейтральный проводник, по которому проходит только несимметричный ток от других проводников той же цепи, не считается проводником с током ( Рис. 4 на странице 48).
    • Нейтральный провод - несимметричная 3-проводная схема звезды [310.15 (B) (4) (b)] Нейтральный провод 3-проводной схемы 4-проводной, 3-фазной системы, соединенной звездой, проходит через тот же ток, что и токи нагрузки между фазой и нейтралью других проводов.В результате он считается проводником с током.
    • Нейтральный провод - нелинейные нагрузки [310.15 (B) (4) (c)] Нейтральный провод для 4-проводной трехфазной схемы звезды считается проводником с током, в котором более 50% нагрузки составляет нелинейных нагрузок ( рис. 5 ).

    Нелинейные нагрузки, питаемые от 4-проводной, 3-фазной системы, соединенной звездой 120/208 В или 277/480 В, могут создавать нежелательные и потенциально опасные гармонические токи. Нечетные тройные гармонические токи (3-я, 9-я, 15-я и т. Д.) можно добавить нейтральный провод. Чтобы предотвратить возгорание или повреждение оборудования из-за чрезмерного гармонического тока нейтрали, рассмотрите возможность увеличения размера нейтрального проводника или установки отдельной нейтрали для каждой фазы. См. 210.4 (a) FPN, 220.61 (C) FPN No. 2 и 450.3 FPN No. 2.

    Соблюдение минимальных размеров жилы при выборе размера кабеля

    С точки зрения NEC, проводники должны быть определенного размера для предотвращения возгорания [90.1 (B)]. Это минимальный размер проводника , не обязательно рекомендуемый размер проводника.С точки зрения эксплуатационной эффективности, вы должны выбрать такой размер проводов, чтобы уменьшить падение напряжения и / или выдержать нелинейные нагрузки. Могут также применяться другие причины превышения минимальных требований NEC.

    Если ваша установка даже не соответствует требованиям NEC, она не будет соответствовать другим требованиям, которые также могут существовать (например, по эффективности работы). Чтобы этого не произошло, помните, что допустимая токовая нагрузка проводника изменяется при изменении условий. Часть вашей работы при выборе размеров проводников - предугадать, какими будут эти условия.Чтобы определить правильную допустимую нагрузку, необходимо определить:

    • Допустимая допустимая нагрузка, указанная в таблице 310.16.
    • Поправочные коэффициенты температуры окружающей среды, если температура окружающей среды не 86 ° F.
    • Коэффициенты регулировки допустимой нагрузки проводника, если четыре или более токоведущих проводника связаны вместе.

    Последние два пункта могут стать опасными, если вы не сделаете свою домашнюю работу. Узнайте, какой будет температура окружающей среды по всей длине каждого проводника.Такие вещи, как прокладка кабеля [см. Пример в Приложении D3 (a)] и вентиляция, могут значительно изменить температуру окружающей среды, поэтому найдите время, чтобы просмотреть всю установку, а не только электрические чертежи.

    Если вы правильно спрогнозируете температуру окружающей среды и выполните необходимые регулировки допустимой токовой нагрузки, то вы соблюдаете минимальные требования NEC для выбора сечения проводов. Оттуда вы можете решить, следует ли учитывать другие соображения при окончательном определении размера проводника.

    Калькулятор сопротивления и падения напряжения через видео на YouTube (14 минут 16 секунд)

    Это очень хорошее видео из колледжа Данвуди, обучающего сопротивлению и падению напряжения, которое вы можете использовать для расчетов тягового силового кабеля.

    Центр успеха студентов Elftmann College

    Dunwoody College приглашает вас улучшить свои знания в области сопротивления проводов и падения напряжения. Это поможет вам улучшить расчеты тягового силового кабеля.


    О компании 1X Technologies Cable.

    Добро пожаловать в 1X Technologies Cable Company.

    Мы здесь Потому что вам нужно качество и быстро ®.

    Мы являемся ведущим производителем электрических кабелей в США, штаб-квартира которого расположена в красивом Вайоминге США , обслуживая широкую и разнообразную клиентскую базу по всему миру!

    Мы превзойдем в поставке передового, первоклассного кабеля, FAST .

    Да, у нас в наличии самых редких кабелей , но скорость и гибкость нашего производства кабелей действительно ваше секретное оружие .

    Если вам нужен товар, которого нет в наличии, мы сделаем его как быстро как Через 24 часа с момента размещения вашего заказа.

    Мы последовательно доставляем кабели на заказ быстрее , чем наши конкуренты могут отгрузить со склада. Довольно удивительно, правда?

    Подумайте о 1X Technologies, если вам нужны высокотемпературные провода до четырнадцати градусов C, нестандартные кабели и медные кабели питания HUGE до 6000 MCM.

    Работаете над чем-нибудь, чем мы можем вам помочь сегодня?

    Помните, когда вашему проекту нужен герой, звоните 888-651-9990.

    Подумайте о 1X Technologies Cable Company для:

    • Производитель кабеля, эквивалентного Belden, Прайс-лист на кабель Belden, Перекрестная ссылка на кабель Belden с использованием нашего уникального средства поиска кабелей Belden.
    • XL MCM и KCMIL Размеры, когда они нужны сейчас! 500 MCM, 600 MCM, 750 MCM, 1000 MCM, 1100 MCM, 1250 MCM, 1500 MCM, 2000 MCM, 2500 MCM, 3000 MCM, 3500 MCM, 4000 MCM, 4500 MCM, 5000 MCM медный кабель и алюминиевый кабель.
    • Высокотемпературный провод, производство высокотемпературных кабелей.
    • Многожильные промышленные кабели
    • Практически любой тип провода и кабеля, который вы можете себе представить, имея на складе миллионы футов проводов и кабелей.

    Наша миссия:

    «Потому что вам нужно качество быстро! ®»

    «Миссия 1X Technologies LLC - предоставить профессионалам в области электротехники передовые продукты и знания, связанные с проводом и кабелем, которые полностью соответствуют их требованиям.Мы предлагаем ценность за счет скорости, изобретательности и способности предлагать уникальные решения, недоступные другим. Наш дружелюбный, знающий и профессиональный персонал сделает все возможное, чтобы вдохновлять, обучать и решать проблемы наших клиентов. Мы здесь, потому что вам нужно качество и быстро ®

    Наше видение:

    Мы будем делать то, что не делают другие. Мы дадим вам понять, чего не могут добиться другие.

    Наше видение - быть ведущей в мире компанией по производству проводов и кабелей.Мы будем неустанно сосредоточиваться на поиске новых и лучших способов предложить вам беспрецедентную ценность.

    Наша цель - вводить новшества, создавать и разрабатывать передовые кабельные решения, способствующие развитию технологий во всем мире. Кроме того, мы работаем над созданием чего-то большего, чем просто династия проводов и кабелей. В частности, мы занимаемся возвращением сообществу, в котором все мы работаем и живем.

    Сосредоточив внимание на наших беспрецедентных способностях предложить вам специальные провода и кабели, мы можем использовать наш общий успех в качестве механизма для создания доброй воли для наших заинтересованных сторон посредством благотворительности и помощи нашему сообществу.

    100 самых популярных вопросов, которые мы получаем каждый день на тему «Как выбрать размер кабеля» и связанные вопросы:
    1. как определить размер кабельного лотка (не спрашивайте нас почему! # 1)
    2. размер кабельного сальника (да, мы продаем сальники)
    3. размер кабеля
    4. как измерить размер кабеля
    5. размер кабеля питания
    6. размер кабеля постоянного тока
    7. размер кабеля ВН
    8. размер кабеля аккумулятора
    9. размер электрического кабеля
    10. размер кабеля для двигателя звезда-треугольник
    11. размер кабеля двигателя
    12. размер армированного кабеля
    13. размер электрического кабеля
    14. размер кабеля заземления
    15. как выбрать размер кабеля в зависимости от нагрузки
    16. как подобрать размер кабеля морской аккумуляторной батареи
    17. как измерить размер кабеля аккумулятора
    18. размер кабеля для конденсаторной батареи
    19. размер кабелепровода
    20. размер кабеля управления
    21. как рассчитать размер кабеля
    22. как выбрать размер кабеля
    23. как измерить размер кабельного барабана
    24. как определить сечение кабеля
    25. как рассчитать размер кабеля
    26. размер кабеля заземления
    27. как измерить размер кабеля электрический
    28. как подобрать кабель для служебного входа
    29. размер кабеля в etap
    30. как подобрать размер кабеля заземления нейтрали трансформатора
    31. размер кабеля для трансформатора
    32. размер кабеля для vfd
    33. размер кабелепровода для кабеля
    34. размер кабельного короба для кабеля
    35. как выбрать размер кабеля для конкретной нагрузки
    36. как рассчитать сечение кабеля двигателя
    37. размер кабеля заземления
    38. размер кабеля генератора
    39. как измерить размер кабельного ввода
    40. как определить размер кабеля
    41. размер кабеля прибора
    42. размер кабельной лестницы
    43. как рассчитать сечение кабеля для конкретной нагрузки
    44. размер кабеля мВ
    45. размер кабеля mi
    46. как измерить сечение кабеля мм
    47. как измерить сечение кабеля мм2
    48. как измерить размер кабеля uk
    49. как рассчитать сечение кабеля двигателя
    50. как выбрать размер кабеля для двигателя
    51. размер нейтрального кабеля
    52. размер кабеля ngr
    53. как измерить размер кабеля
    54. размер оптоволоконного кабеля
    55. как рассчитать размер кабеля
    56. как рассчитать размер кабеля pdf
    57. как рассчитать размер кабельного лотка
    58. как определить размер кабеля
    59. как проверить размер кабеля
    60. как выбрать размер кабеля
    61. как определить размер кабеля
    62. размер 3-фазного кабеля
    63. как измерить размер кабеля питания
    64. как рассчитать сечение кабеля для конкретной нагрузки pdf
    65. размер кабеля swa
    66. размер душевого кабеля
    67. размер кабеля динамика
    68. как выбрать размер солнечного кабеля
    69. как выбрать размер кабеля
    70. размер кабельного короба
    71. размер кабеля
    72. как подобрать кабельный лоток
    73. размер кабеля обогрева
    74. как измерить размер кабеля
    75. как определить сечение кабеля
    76. размер кабеля VFD
    77. как подобрать кабель среднего напряжения
    78. как подобрать кабель высокого напряжения
    79. как подобрать кабель низкого напряжения
    80. размер сварочного кабеля
    81. как измерить размер сварочного кабеля
    82. как определить размер кабеля
    83. размер кабеля 11 кВ
    84. сечение кабеля на 5 кв
    85. Размер кабеля 1000 MCM
    86. размер электрического провода на расстояние
    87. как определить размер подземного электрического провода
    88. как измерить размер электрического провода
    89. как правильно подобрать размер электрического провода
    90. как выбрать размер электрического провода
    91. размер провода заземления
    92. как рассчитать размер электрического провода
    93. как определить размер электрического провода
    94. как проверить размер электрического провода
    95. размер электрического провода
    96. как определить сечение провода для электрического участка
    97. размер электрического провода для использования
    98. как выбрать калибр провода для электрического тока
    99. как измерить длину электрического провода
    100. Где найти инструмент для измерения электрических проводов

    Заявление об ограничении ответственности в отношении размеров кабеля:

    1X Technologies Cable Company приложила все усилия, чтобы результаты этой статьи были правильными и полезными для вас в вашей работе.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
