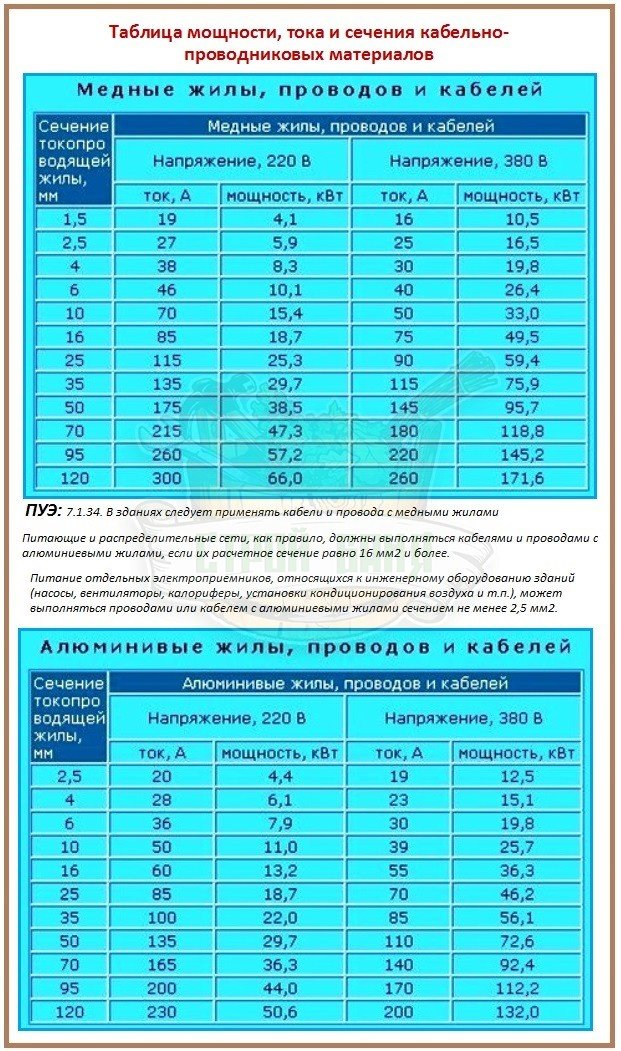

Таблица соответствия сечения кабеля току и мощности
Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий. Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования. Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.
Правила расчетов площади сечения
На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь вычислить сечение кабеля по диаметру с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.
В настоящее время используются преимущественно медные провода.
По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока. Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры. Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.

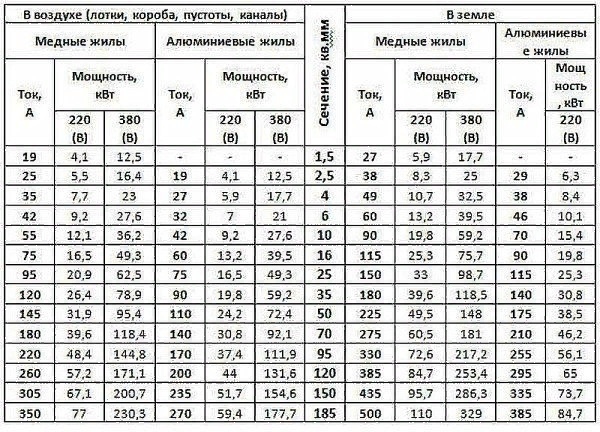

Таблица сечения кабеля по диаметру жилы
Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока. Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.
Сечение провода по току и мощности
Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся. Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.
Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и сила тока. Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.
Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному. В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.
Формулы для расчета сечения кабеля
Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности.
Таблица нужна, чтобы посмотреть требуемые показатели.
Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети
Расчет сечения кабеля по мощности: таблица с важными характеристикамиОптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.
Такая таблица поможет подобрать оптимальные параметры
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
Так проводится расчет с учетом нагрузки
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность.
При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Особенности потребления тока
Расчет по длинеПолезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Применение таблицы помогает узнать значение сечения кабеля по длине
Использование таблицы сечения проводов по мощностиНа практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения.
Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.
Узнать точный показатель можно, используя различные параметры
Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:
- рассчитать показатель силы тока;
- округлить до наибольшего показателя, используя таблицу;
- подобрать ближайший стандартный параметр.
Статья по теме:
Формула расчетов мощности по току и напряжениюКак повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.
Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь.
Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.
Стандартные формулы для определения силы тока
Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.
Варианты кабеля для разных назначений
Какие есть примеры?Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки.
Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода.
Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель.
При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)
youtube.com/embed/RSURrnPxn-M?wmode=transparent»/>
Привет. Тема сегодняшней статьи «Сечение кабеля по мощности«. Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля ?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности.

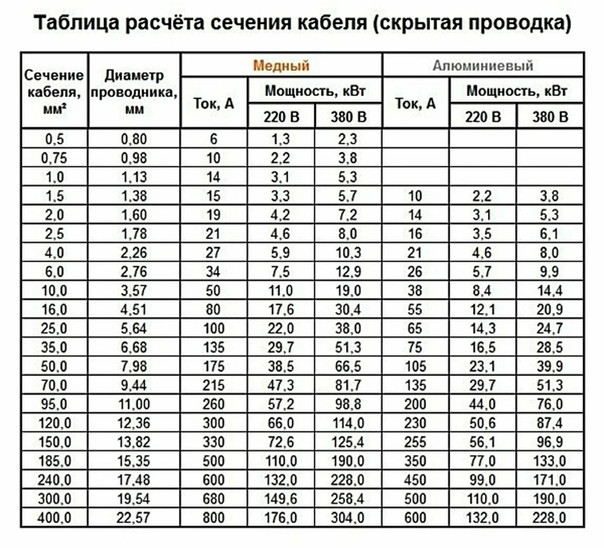

Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %.
Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Считаем:
20 х 0,8 = 16 (кВт)Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Похожие записи:
- Когда День энергетика в России в 2012 году он был особенным.
- Если планируете учиться на электрика, рекомендую почитать где учиться и как получить диплом электрика
- Электротехнический персонал, группы
- Профессия электрик, перспективы
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
На этом у меня все, теперь вы знаете как подобрать сечение кабеля по мощности .
Смело делитесь с друзьями в социальных сетях.
расчёт и пользование матрицей при выборе диаметра проводника
Безопасности электрических сетей уделяется повышенное внимание, существует ряд типоразмеров проводников для различных условий работы. Чтобы правильно подобрать нужный размер, вычисляют сечение кабеля по мощности и таблицам. Это позволяет обеспечить токопроводимость на оптимальном уровне, не допуская перегрева и разрушения изоляции жил. Расчёт диаметра проводов можно выполнить и по токовой нагрузке с помощью математических формул и табличных матриц.
Срез провода и жилы кабеля
Неправильный выбор сечения проводов опасен возможностью возгорания изоляции при недостаточной площади среза. Обратная ситуация — избыточный диаметр приводит к удорожанию электросети и чрезмерному весу конструкции. Форма сечения проводника обычно круглая, но бывает и прямоугольной, площадь, соответственно, определяется по формулам круга S=(3,14*D2)/4=0,785*D2 и четырёхугольника S=a*b, где:
- S — сечение провода, мм2;
- D — Ø проволоки, мм;
- a и b — стороны квадрата в миллиметрах.
Чтобы рассчитать площадь многопроволочного проводника, определяют квадратуру единичного электропровода и умножают на их количество. Измерить диаметр можно штангенциркулем или обычной линейкой. Есть и упрощённый способ: снять размер всего пучка свитых проволок и определить площадь по той же формуле, но с введением поправочного коэффициента 0,91 на неплотность прилегания проводников. Для удобства пользования существуют таблицы зависимости площади среза от диаметра проводника.
| Ø одной проволоки или пучка, мм | 1,0 | 1,6 | 2,5 | 3,2 | 4,5 |
| Площадь сеч. провода/свивки, мм2 | 0,7/0,6 | 2,0/1,8 | 5,0/4,5 | 8,0/7,3 | 16,0/14,5 |
Толщину тонкой проволочки определяют микрометром, а при его отсутствии — линейкой. Сначала снимается изоляция, металлическая нить вплотную наматывается на участок карандаша. Затем замеряется длина покрытого отрезка и делится на количество витков — получится искомый диаметр.
Чем больше оборотов сделано вокруг стержня, тем точнее замер.
В электротехнике применяются чаще медные проводники — они имеют меньший диаметр при равной токовой пропускной способности, удобны в монтаже и долговечны. Регламент ПУЭ предписывает использовать в жилых зданиях кабели с жилами из меди. Преимущества перед алюминиевыми проводами сохраняются на малых диаметрах: при возрастании площади масса и стоимость изделий увеличивается. При токовой нагрузке I ≥50 А явное превосходство меди исчезает, и электрики переходят на использование кабелей с жилами из алюминия.
Для обустройства ЛЭП применяются самонесущие изолированные провода — СИП электро. В отличие от ранее применявшихся оголённых с креплением на изоляторах и разнесённых в пространстве, новые изделия представляют собой пучок покрытых диэлектриком (светостойкий полиэтилен) алюминиевых проводов с проложенным внутри стальным сердечником или без него.
Такая конструкция позволяет ставить опоры на большем расстоянии и без изоляторов передавать напряжение до 35 тысяч вольт.
Значение протяжённости и факторы нагрева
Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.
Причины роста температуры провода
Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:
- Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
- Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
- Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.
Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.
com/embed/fGy591Z6B98″/>
Зависимость потерь от протяжённости линии
На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.
| Передаваемая мощность, кВт | Сила тока, А | 4 | 10 | 16 | 25 | 35 | 50 | 70 | 95 |
| 1 | 4,6 | 13,5 | 33,5 | 53 | |||||
| 5 | 23 | 3 | 7 | 10,5 | 17 | 23,5 | 31,5 | 46,0 | 63 |
| 10 | 45 | 3,4 | 5,4 | 8,4 | 12 | 15,5 | 23,0 | 32 | |
| 16 | 73 | 5,3 | 7,4 | 9,9 | 14,5 | 20 | |||
| 18 | 82 | 4,7 | 6,5 | 8,8 | 12,5 | 17,5 | |||
| 20 | 91 | 5,9 | 7,9 | 11,5 | 16 |
Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п.
1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты. Обязательно обращают внимание на такие характеристики:
- температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
- комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
- количество токоприёмников, находящихся в помещении, их мощность суммируется.
Основным фактором для выбора кабеля и его сечения остаётся нагрузка на электросеть или ток. Все иные обстоятельства также учитываются в расчётах, а результат увеличивается на 20-30% для создания резерва пропускной способности проводника.
Расчёт диаметра проводника по мощности
Прежде чем определять соотношение сечения кабеля и нагрузки на него, необходимо сделать подготовку.
Каждый провод способен выдержать только ту мощность, которая не превысит разрешённых значений. Последовательность расчёта:
- Переписываются все электроприборы, которые будут подключены посредством планируемого кабеля, с указанием данных шильдика — бирки токоприёмника или технического паспорта о мощности.
- Собираются сведения о времени работы каждого потребителя для определения коэффициента одновременности включения нагрузки.
- Суммированные показатели мощности с учётом коэф. использования во времени дают расчётную нагруженность сети.
- Сверяются с таблицей сечения провода и нагрузки для определения диаметра жил кабельного изделия. Найденная по матрице из правил цифра увеличивается на 10―15% и принимается за рассчитанное сеч.
В соответствии с изложенным порядком, расчётную мощность сети определяют по формуле Роб=(Р1+Р2+Р3+…+Рn)*Ко, где Ко — коэффициент одновременности. Если подключаются электроплита 2,9 кВт, чайник 0,8 и утюг мощностью 1,7 киловатта, то при Ко=0,8: Роб=(2,9+0,8+1,7)*0,8=4,3.
С поправкой на 15% — 5,0 кВт. Дальше смотреть таблицу сечения медного провода по мощности.
| Сеч. провода, мм2 | Рассчитанная Роб для сети 220 V, кВт | То же, в сети 380 В |
| 1,5 | 4,1 | 10,5 |
| 2,5 | 5,9 | 16,5 |
| 6,0 | 10,1 | 26,4 |
| 10,0 | 15,4 | 33,0 |
Поскольку бытовая сеть 220 вольт, а ближайшая величина нагрузки 5,9 кВт, то пл. сеч. медного провода принимается 2,5 мм². Соотношения мощности и толщины провода из алюминия будут иными.
Формула определения сечения по току
Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А.
По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.
| Размер провода, жилы из Al, мм2 | Ток, А: потенциалы 220/380 В | Потребление в сети, кВт: значения 220/380 вольт |
| 2,5 | 20/19 | 4,4/12,5 |
| 4 | 28/23 | 6,1/15,1 |
| 6 | 36/30 | 7,9/19,8 |
| 10 | 50/39 | 11,0/25,7 |
Из матрицы видно, что искомым параметром является пл. сеч. 10 мм². Если те же 10 кВт подключаются в сети 380 V, будет достаточно жилы 2,5 мм². Матрицы ПУЭ составлены для различных условий подсчётов, ими удобно пользоваться.
Какое нужно сечение провода для 3 квт: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт?: 22 ответа
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать.
Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.
Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току.
В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция.
Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок»). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок», при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
: Какие бывают виды клеммных соединительных колодок?
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
Таблица1. Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75.9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с алюминиевыми жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,2 |
Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.
: Сборка распределительного электрического щитка для квартиры
Таблица3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечение проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Для расчета алюминиевых проводов применяют таблицу.
Таблица4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
| Площадь сечения проводника, мм² | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Кроме электрического тока, понадобится выбрать материал проводника и напряжение.
Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Расчет сечения кабеля по мощности и длине
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.
: Виды клемм для соединения проводов
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения — м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При ее увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
- закрытая;
- открытая.
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Источник: odinelectric.ru
Как подобрать сечение кабеля по мощности? Расчет
Привет. Тема сегодняшней статьи «Сечение кабеля по мощности». Эта информация пригодиться как в быту, так и на производстве. Речь пойдет о том, как произвести расчет сечения кабеля по мощности и сделать выбор по удобной таблице.
Для чего вообще нужно правильно подобрать сечение кабеля?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Нашли? Записываем данные, затем складываем.
Допустим, у вас получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:
Считаем: 20 х 0,8 = 16 (кВт)
Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
Похожие записи:
- Когда День энергетика в России в 2012 году он был особенным.
- Если планируете учиться на электрика, рекомендую почитать где учиться и как получить диплом электрика
- Электротехнический персонал, группы
- Профессия электрик, перспективы
Полезный совет: если вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном
Источник: elektrobiz.ru
какое нужно сечение провода для 3 квт
Какое сечение провода нужно для 3 квт
В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.
Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.
У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.
А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.
Зайди сюда
Ответ от 22 ответа[гуру]Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт?
Каким номиналом поставить 4-полюсный автомат на розетку 380В?
подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника
Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель.
Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск
Ответ от Кошак[мастер]бери 6*3 не прогадаеш
Ответ от Ѐуслан Глобаж[гуру]бери с запасом больше 20а
Ответ от Ололоша[новичек]ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи
Ответ от Bosston[новичек]для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.
А определять можно и по таблице номинальных токов защиты и сечения питающих проводов
Ответ от Alrisha[гуру]определить очень просто:) — 3*2,5
Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.
Ответ от 2 ответа[гуру]Привет! Вот еще темы с нужными ответами:
в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана
выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля
Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки
Какие сила тока и напряжения в обычных Российских розетках? метки: Техника
Источник: 22oa.ru
Сечение провода что такое. Расчет сечения электропровода, расчет сечения проводов и кабелей
Вопрос выбора сечения проводов и кабелей для прокладки в часном доме, котежде, производственном помещении очень серьезный, т.к. при недостаточном сечении проводника он начнет греться, разрушая тем самым изоляцию провода, а при значительном превышении силы тока в проводнике он может перегореть и повлечь за собой печальные последствия. У каждого кабеля есть номинальная мощность, которую он способен выдержать при работе электроприборов. Если мощность всех электроприборов в здании будет превышать расчетный показатель проводника для конкретного провода (кабеля), то в скором времени аварии не избежать.
Что бы правильно рассчитать сечения проводников в доме необходимо сумировать мощность всех электроприборов которые будут нагружены на расчетный проводник и по полученному значению мощности выбрать из соответствующей таблицы (таблицы и примеры приведены ниже) сечение провода (кабеля). Если приборов много (более 4), то необходимо полученный результат умножить на коэффициент одновременной работы всех электроприборов (т.к. все приборы не будут использоваться одновременно), он выбирается в пределах 0,7-0,8.
Формула расчета имеет вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8,
Где: P1..Pn–мощность каждого электроприбора, кВт
Таблицы выбора сечения кабеля по мощности:
Как видно из таблицы, для каждого определенного вида провода (кабеля) табличные значения имеют свои данные. И если в таблице нет того значения мощности, которое получилось у вас расчетным путем (по формуле выше) то выбирается ближайшее значение мощности, которое есть в таблице и выбирается соответствующий диаметр жил.
Пример расчета сичения кабеля по суммарной мощности
Мы подсчитали, что суммарная мощность всех электроприборов на кухне составляет 15 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 12 кВт действительной нагрузки.
Далее в таблице ищем подходящее значение в колонке. Для даного примера и однофазной сети (напряжение 220В) выбираем ближайшее большее значение «15,4» КВт из таблицы для медных проводов получаем сечение проводников 10 кв.мм.
Если предполается использовать алюминиевые провода, то выбираем ближайшее большее значение «13,2» КВт из таблицы для алюминиевых проводов, и получаем сечение проводников 16 кв.мм.
Как видно в расчетах по выбору сечения проводников нет ничего сложного!
Расчет сечения кабеля по току более точный, поэтому предпочтительнее пользоваться им. Принцип расчета аналогичен предыдущему, только в данном случае необходимо определить токовую нагрузку на электропроводку.
Первым делом по формулам ниже расчитываем силу тока по каждому из электроприборов или замеряем токовыми клещами.
Если в доме однофазная сеть, необходимо воспользоваться следующей формулой:
Для трехфазной сети формула будет иметь вид:
Где, P – мощность электроприбора, кВт
cos Фи- коэффициент мощности
Далее суммируем все токи и по табличным значениям выбраем сечение кабеля в зависимости от тока.
Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При монтаже открытой электропроводки токовые нагрузки и мощность будут большими, чем при прокладке в закрытым способом.
Следует отметить, что полученное суммарное значение токов рекомендуется округлить в большую сторону до табличного значения.
Заключительный этап определения диаметра кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует потерям тока (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами большего сечения.
Для вычислений используется следующая методика:
- Рассчитывается суммарная мощность электроприборов и сила тока.
- Рассчитывается сопротивление электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.
R=(p*L)/S, где p — табличная величина
Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.
- Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.
- Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
- Итоговое число анализируется. Если значение меньше 5%, оставляем выбранный диаметр жилы. В противном случае подбираем более «толстый» проводник.
- чайник
- микроволновая печь
- стиральная машина
- электрическая плита
- холодильник
- компьютер
- телевизор
- светильники
- утюг
- кондиционер.
Как определить сечение провода (кабеля) для ввода в дом или квартиру?
Самое первое, что нам нужно сделать, это рассчитать общую потребляемую мощность своей квартиры или дома. Как же это сделать? Да очень просто. Берем листок бумаги и пишем туда весь перечень электрических приборов, которые будут питаться от нашего кабеля.
Например:
У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Напротив каждого электрического прибора пишем его мощность. Единица измерения — Ватт (Вт) или килоВатт (КВт). И считаем путем сложения суммарную установленную мощность своей квартиры, дома, дачи. Заметим, что расчет будем вести для однофазной (220 В) системы электроснабжения. Предположим, что у Вас получилось 16000 Вт или 16 КВт. Полученную мощность умножаем на коэффициент одновременного использования электроприборов (0,7-0,8) — этот коэффициент показывает, что Вы можете включить одновременно 70%-80% всего вышеперечисленного электрооборудования.
Для примера возьмем 0,8. 16000 х 0,8 = 12800 (Вт) = 12,8 (кВт) .
В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение. В данном примере у нас вводной кабель в квартиру выполнен медным трехжильным кабелем марки ВВГнг и проложен открыто. Получаем сечение кабеля 10 кв.мм.
Рассмотрим второй пример. Допустим, у нас в котедже имеется трехфазный асинхронный двигатель типа мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля. Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А) . Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по таблице и находим необходимое сечение. Получаем 1,5 кв. мм. Сечение питающего кабеля для двигателя можно найти и по его мощности.
Сечение провода рассчитывают по следующей формуле:
S = π*r2 ,
где S — сечение провода, мм2; π — число равное 3,14; r — радиус провода, мм, который равен половине диаметра.
Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.
Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.
Какое сечение провода нужно для 3-10 квт?
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность.
Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму.
В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо.
Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату.
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще.
Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен.
Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению.
В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле.
Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить.
Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества.
И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много.
Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).
А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Источник: https://stroychik.ru/elektrika/vybor-secheniya-kabelya
Как рассчитать необходимое сечение провода по мощности нагрузки?
При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А.
В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт.
Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель.
На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт).
Затем потребуется сложить мощности всего оборудования и получится суммарная.
Какие бывают виды клеммных соединительных колодок?
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.
- Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
- Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
- Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.
В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:
- высокая прочность;
- упругость;
- стойкость к окислению;
- электропроводность больше, чем у алюминия.
Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода.
Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению.
Поэтому для их соединения используют третий металл.
Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.
73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока.
Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.
Как рассчитать по току
Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.
Виды клемм для соединения проводов
- Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
- Для расчета алюминиевых проводов применяют таблицу.
- Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
- Кроме электрического тока, понадобится выбрать материал проводника и напряжение.
Для примерного расчета сечения кабеля по току его надо разделить на 10.
Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8.
Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.
Расчет сечения кабеля по мощности и длине
Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь.
Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к.
будут подключаться защитные автоматы.
При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:
- Длина провода, единица измерения – м. При её увеличении растут потери.
- Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
- Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.
Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:
- В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
- С помощью таблиц ПУЭ определяют сечение провода по току.
- Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
- Находим падение напряжения из соотношения: ΔU=I*R.
- Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Открытая и закрытая прокладка проводов
В зависимости от размещения проводка делится на 2 вида:
Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят.
В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку.
Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.
При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki
Какое сечение провода нужно для 10 квт?
- Критерии правильного выбора сечения
- Правильно выбранный электрический кабель обеспечивает:
- Безаварийный режим работы.
- Отсутствие перегрева кабеля, целостность изоляции во время превышения значения силы тока.
- Снижение потерь удаленного потребителя.
Перегрев проводника в рабочем или аварийном режиме считается важным условием, влияющим на выбор питающего провода. Во внимание обязательно принимается распределение длительно допустимого тока потребляемой нагрузки между отдельными проводниками. От этого зависит изменение физических свойств материала токопровода. Это увеличение сопротивления и величина расхода электроэнергии, затрачиваемой на нагрев проводника и снижение продолжительности эксплуатации изоляционного покрытия.
- Главными критериями, которыми руководствуются при выборе проводника для садоводческих хозяйств: материал, сечение жил и рабочее напряжение в электрической сети, ток потребителя.
- Для точного расчета электрического кабеля учитывается:
- способ прокладки: воздушный или в траншее;
- длина линии;
- тип изоляции;
- число жил в кабеле;
- Определение площади сечения
- Площадь поперечного сечения проводника находится по формуле:
- S=π×(D2/4),
- где:
- число π=3,14
- D – диаметр проводника, измеряется штангенциркулем.
По нормам для прокладки кабеля в траншее или для воздушной торсады (самонесущий изолированный провод) предпочитается – медь. Для подключения потребителей с помощью воздушной линии используется алюминиевые провода.
Порядок расчета нагрузки потребителя в зависимости от сечения
Взяв за исходную величину мощность равную 10 кВт, выполняем деление мощности на стандартное значение напряжения однофазной сети равное 220В. Это значение напряжения, обычно применяемое для питания дачных поселков и садоводческих товариществ. Получаем величину тока допустимой нагрузки, она равна 45А. Аналогичное определение нагрузки действует для трехфазной сети 380В.
- Для точного определения полученный результат тока умножим на необходимый поправочный коэффициент, значение приведено в таблице №3.
- Формула расчета I = P/Uном*kпопр.
- Стандартное значение тока для медного провода принимается 10А на 1 мм2.
- Значение тока для алюминиевого провода составляет 8А на 1 мм2.
Учитывая окружающую среду и способы прокладки питающей линии, задействуются поправочные коэффициенты. Более точные значения приведены в справочных таблицах.
Расчетная нагрузка для дачных домиков садоводческих товариществ распределяется согласно соответствующим инструкциям по проектированию ГрЭС (городских электросетей). На один садоводческий участок по нормам отводится примерно 0,125 кВт/уч.
Источник: http://www.bolshoyvopros.ru/questions/2711828-kakoe-sechenie-provoda-nuzhno-dlja-10-kvt.html
Расчет сечения кабеля по мощности
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией».
При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е.
к максимальному току добавляется еще 10% для спокойной работы кабеля ????
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е.
кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к.
провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблица сечения кабеля по току и мощности для медного провода
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Важно!
Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!
Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность
Источник: https://evmaster.net/raschet-secheniya-kabelya
Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности
- В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
- В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
- Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
| Сечение токопро водящей жилы, мм2 | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение токопро водящей жилы, мм2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | ||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | |
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | ||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | |||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | ||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | ||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | ||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | ||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | ||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | ||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | ||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 |
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 |
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 |
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 |
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | ||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | ||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | ||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | |||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | |
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | |
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | |
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | ||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | ||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | ||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | ||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | |||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | |
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 |
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | ||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | ||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | ||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | |||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | ||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | ||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | ||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | |
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 |
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | ||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | |
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | |
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | |
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | |
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | ||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | ||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | |||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | |||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | |||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | |||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | ||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | ||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | ||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | ||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | ||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | ||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | ||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | ||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | ||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | ||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | ||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | ||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | ||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | ||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | ||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | ||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | ||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Источник: http://www.eti.su/articles/kabel-i-provod/kabel-i-provod_32.html
Сечение кабеля.Как его правильно выбрать
В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.
При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.
Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.
В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.
Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв.мм.
Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.
Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.
Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.
Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.
), наооборот — греется сильнее.
Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.
Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.
!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.
- Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
- где Р — сумма всех мощностей бытовых электроприемников, Вт;
- U — напряжение однофазной сети 220 В;
cos(фи) — коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.
Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Источник: https://elektroschyt.ru/vybrat-sechenie-kabelya/
Какое сечение провода нужно для 3 кВт
Когда электрический ток протекает по кабелю, часть энергии теряется. Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.
Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.
С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности. Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.
Площадь сечения проводки
По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.
Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:
- круг — S = πd2 / 4;
- квадрат — S = a2;
- прямоугольник — S = a * b;
- треугольник — πr2 / 3.
В расчетах приняты следующие обозначения:
- r — радиус;
- d — диаметр;
- b, a — ширина и длина сечения;
- π = 3,14.
Расчет мощности в проводке
Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In2Rn,
где In — нагрузочный ток, А; R — сопротивление, Ом; n — количество проводников.
Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.
Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.
Какое сечение провода нужно для 3-10 квт?
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Сечение проводов для разных условий эксплуатации
Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.
В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.
Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.
Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:
- одножильный кабель в трубе длиной более 10 м: I = In х0,94;
- три одножильных кабеля в одной трубе: I = In х0,9;
- прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
- четырехжильный кабель равного сечения: I = In х0,93.
Пример
При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.
В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.
Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.
| Таблица потребляемой мощности и силы тока бытовыми электроприборами | |||
| Бытовой электроприбор | Потребляемая мощность, кВт (кBA) | Потребляемая сила тока, А | Режим потребления тока |
| Лампочка накаливания | 0,06 – 0,25 | 0,3 – 1,2 | Постоянно |
| Электрочайник | 1,0 – 2,0 | 5 – 9 | До 5 минут |
| Электроплита | 1,0 – 6,0 | 5 – 60 | Зависит от режима работы |
| Микроволновая печь | 1,5 – 2,2 | 7 – 10 | Периодически |
| Электромясорубка | 1,5 – 2,2 | 7 – 10 | Зависит от режима работы |
| Тостер | 0,5 – 1,5 | 2 – 7 | Постоянно |
| Гриль | 1,2 – 2,0 | 7 – 9 | Постоянно |
| Кофемолка | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кофеварка | 0,5 – 1,5 | 2 – 8 | Постоянно |
| Электродуховка | 1,0 – 2,0 | 5 – 9 | Зависит от режима работы |
| Посудомоечная машина | 1,0 – 2,0 | 5 – 9 | Максимальный с момента включения до нагрева воды |
| Стиральная машина | 1,2 – 2,0 | 6 – 9 | Максимальный с момента включения до нагрева воды |
| Сушильная машина | 2,0 – 3,0 | 9 – 13 | Постоянно |
| Утюг | 1,2 – 2,0 | 6 – 9 | Периодически |
| Пылесос | 0,8 – 2,0 | 4 – 9 | Зависит от режима работы |
| Обогреватель | 0,5 – 3,0 | 2 – 13 | Зависит от режима работы |
| Фен для волос | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кондиционер | 1,0 – 3,0 | 5 – 13 | Зависит от режима работы |
| Стационарный компьютер | 0,3 – 0,8 | 1 – 3 | Зависит от режима работы |
| Электроинструмент (дрель, лобзик и т.п.) | 0,5 – 2,5 | 2 – 13 | Зависит от режима работы |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения медного провода по мощности для сети 220 В
Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.
| Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В | |||||||||||||||||
| Мощность электроприбора, кВт (кBA) | 0,1 | 0,3 | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,67 | 0,5 | 0,98 | 0,98 | 1,13 | 1,24 | 1,38 | 1,38 | 1,6 | 1,78 | 1,78 | 1,95 | 2,26 | 2,26 | 2,52 |
Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.
Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В
Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.
| Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В | ||||||||||||||||
| Мощность электроприбора, ватт (BA) | 10 | 30 | 50 | 80 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| Стандартное сечение, мм2 | 0,35 | 0,5 | 0,75 | 1,2 | 1,5 | 3,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10 | 10 | 10 | 16 | 16 | 16 |
| Диаметр, мм | 0,67 | 0,5 | 0,8 | 1,24 | 1,38 | 1,95 | 2,26 | 2,76 | 3,19 | 3,19 | 3,57 | 3,57 | 3,57 | 4,51 | 4,51 | 4,51 |
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание
, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Рассеивание тепла при работе кабеля
Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.
Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.
Выбор сечения провода
Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:
- вводной кабель — 4-6 мм2;
- розетки — 2,5 мм2;
- основное освещение — 1,5 мм2.
Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.
Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника. В ней также приведены данные расчета при использовании алюминия.
Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение — 6 мм2 (закрытая прокладка).
Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода
В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.
В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.
| Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки | |||||||||||||||||
| Диаметр, мм | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 | 4,5 | 5,6 | 6,2 | ||||||
| Сечение провода, мм2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 16,0 | 25,0 | 35,0 | ||||||
| Максимальный ток при длительной нагрузке, А | 14 | 16 | 18 | 21 | 24 | 26 | 32 | 38 | 55 | 65 | 75 | ||||||
| Максимальная мощность нагрузки, киловатт (BA) | 3,0 | 3,5 | 4,0 | 4,6 | 5,3 | 5,7 | 6,8 | 8,4 | 12,1 | 14,3 | 16,5 | ||||||
Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.
Кратковременные режимы работы
Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,
где Тп.в — отношение длительности рабочего периода к продолжительности цикла.
Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.
Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.
Как правильно подобрать
При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:
- чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
- по мощности рекомендуется не более 2 кВт;
- нельзя соединять провода разного сечения;
- освещение и розетки лучше монтировать на разные автоматы;
- если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
- для водонагревателей и варочных панелей сечение не менее 6 мм²;
- для электрической духовки необходимо сечение не менее 4 мм².
Вам это будет интересно Особенности монтажного провода
К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.
Удлинители для бытовых приборов
На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.
Заземляющий контур
Как правильно выбрать вводной провод в квартиру?
Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.
| Электроприбор | Номинальная мощность, кВт |
| Телевизор | 0,18 |
| Бойлер | 2-6 |
| Холодильник | 0,2-0,3 |
| Духовой шкаф | 2-5 |
| Пылесос | 0,65-1 |
| Электрочайник | 1,2-2 |
| Утюг | 1,7-2,3 |
| Микроволновка | 0,8-2 |
| Компьютер | 0,3-1 |
| Стиральная машина | 2,5-3,5 |
| Система освещения | 0,5 |
| Всего | 12,03-23,78 |
Силу тока по известной мощности можно найти из выражения:
I = P∙Kи/(U∙cos φ), где Kи = 0,75 — коэффициент одновременности.
Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.
Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 — 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм2. Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.
Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого алюминиевого провода СИП-4 сечением 12 мм2 может и не хватить для большой нагрузки.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А
» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Выбор проводки для отдельных групп потребителей
После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.
Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.
Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.
На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.
На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Как рассчитать трехфазную проводку?
На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.
Для питания трехжильного кабеля при U = 380 В применяется формула:
I = P/(√3∙U∙cos φ).
Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.
Если Вы уже зарегестрированны, вводите данные для входа!
Предыдущая статья Следующая статья
Мощность техники и сечение провода
Здравствуйте!
Наслышан о некоторых затруднениях, возникающих при выборе техники и её подключении (какая розетка необходима для духовки, варочной панели или стиральной машины). Для того чтобы Вы могли быстро и просто это решить, в качестве доброго совета предлагаю Вам ознакомится с представленными ниже таблицами.
| Виды техники | Входит в комплект | Что ещё необходимо |
| Зависимый комплект: эл. панель, духовой шкаф | клеммы | кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам) |
| Эл. панель (независимая) | клеммы | кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам) |
| Эл. духовой шкаф (независимый) | кабель, вилкой может не комплектоваться | евророзетка |
| Газовая панель | кабель и вилка для электроподжига | газовый шланг, евророзетка |
| Газовый духовой шкаф | кабель и вилка для электроподжига | газовый шланг, евророзетка |
| Стиральная машина | кабель, вилка, шланги около 1300мм. (слив, залив) | для подключения к воде вывод ¾ или проходной кран, евророзетка |
| Посудомоечная машина | кабель, вилка, шланги около 1300мм. (слив, залив) | для подключения к воде вывод ¾ или проходной кран, евророзетка |
| Холодильник, винный шкаф | кабель, вилка | евророзетка |
| Вытяжка | кабель, вилкой может не комплектоваться | гофрированная труба (не менее 1 метра) или короб ПВХ, евророзетка |
| Кофемашина, пароварка, свч-печь | кабель, вилка | евророзетка |
Электрическое подключение при напряжении 220В/380В
| Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат+ УЗО⃰ в щите | |
| Однофазное подключение | Трехфазное подключение | ||||
| Зависимый комплект: эл. панель, духовой шкаф | около 11 Квт (9) | Рассчитанная на потребляемую мощность комплекта | 6мм² (ПВС 3*6) (32-42) | 4мм² (ПВС 5*4) (25)*3 | отдельный не менее 25А (только 380В) |
| Эл. панель (независимая) | 6-15 Квт (7) | Рассчитанная на потребляемую мощность панели | до 9 Квт/4мм² 9-11 Квт/6мм² 11-15Квт/10мм² (ПВС 4,6,10*3) | до 15 Квт/ 4мм² (ПВС 4*5) | отдельный не менее 25А |
| Эл. духовой шкаф (независимый) | около 3,5 – 6 Квт | евророзетка | 2,5мм² | не менее 16А | |
| Газовая панель | евророзетка | 1,5мм² | 16А | ||
| Газовый духовой шкаф | евророзетка | 1,5мм² | 16А | ||
| Стиральная машина | 2,5 Квт | евророзетка | 2,5мм² | отдельный не менее 16А | |
| Посудомоечная машина | 2 Квт | евророзетка | 2,5мм² | отдельный не менее 16А | |
| Холодильник, винный шкаф | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Вытяжка | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Кофемашина, пароварка | до 2 Квт | евророзетка | 1,5мм² | 16А | |
⃰ Устройство защитного отключения
Электрическое подключение при напряжении 220В/380В
| Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат+ УЗО⃰ в щите | |
| Однофазное подключение | Трехфазное подключение | ||||
| Зависимый комплект: эл. панель, духовой шкаф | около 9.5Квт | Рассчитанная на потребляемую мощность комплекта | 6мм² (ПВС 3*3-4) (32-42) | 4мм² (ПВС 5*2.5-3) (25)*3 | отдельный не менее 25А (только 380В) |
| Эл. панель (независимая) | 7-8 Квт (7) | Рассчитанная на потребляемую мощность панели | до 8 Квт/3.5-4мм² (ПВС 3*3-4) | до 15 Квт/ 4мм² (ПВС 5*2-2.5) | отдельный не менее 25А |
| Эл. духовой шкаф (независимый) | около 2-3 Квт | евророзетка | 2-2,5мм² | не менее 16А | |
| Газовая панель | евророзетка | 0.75-1.5мм² | 16А | ||
| Газовый духовой шкаф | евророзетка | 0.75-1,5мм² | 16А | ||
| Стиральная машина | 2,5-7(с сушкой) Квт | евророзетка | 1.5-2,5мм²(3-4 мм²) | отдельный не менее 16А-(32) | |
| Посудомоечная машина | 2 Квт | евророзетка | 1.5-2,5мм² | отдельный не менее 10-16А | |
| Холодильник, винный шкаф | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Вытяжка | менее 1Квт | евророзетка | 0.75-1,5мм² | 6-16А | |
| Кофемашина, пароварка | до 2 Квт | евророзетка | 1,5-2.5мм² | 16А | |
Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Медный провод имеет большую гибкость по сравнению с алюминиевым проводом, и его можно паять. Алюминиевые провода нельзя прокладывать по сгораемым материалам.
Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети. Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм2 или алюминиевый провод с сечением 3 мм2. Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электро-устройствам. Изоляция провода должна соответствовать условиям прокладки.
| Проложенные открыто | ||||||
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощность кВт | Ток | Мощность кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | ||||
| 0,75 | 15 | 3,3 | ||||
| 1 | 17 | 3,7 | 6,4 | |||
| 1,5 | 23 | 5 | 8,7 | |||
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 6 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
| Проложенные в трубе | ||||||
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощность кВт | Ток | Мощность кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | ||||||
| 0,75 | ||||||
| 1 | 14 | 3 | 5,3 | |||
| 1,5 | 15 | 3,3 | 5,7 | |||
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 6 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Маркировка проводов.
1 -я буква характеризует материал токопроводящей жилы: алюминий — А, медь — буква опускается.
2-я буква обозначает: П — провод.
3-я буква обозначает материал изоляции: В — оболочка из поливинилхлоридного пластиката, П — оболочка полиэтиленовая, Р — оболочка резиновая, Н — оболочка наиритовая. В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка, Т — для прокладки в трубах, П — плоский, Ф -т металлическая фальцованная оболочка, Г — повышенная гибкость, И — повышенные защитные свойства, Р — оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д. Например: ПВ — медный провод с поливинилхлоридной изоляцией.
ПВ
Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с одно-проволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.
ПВС
Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2, 3, 4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ-изоляции и такой же оболочке.
Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В, с частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.
ПУНП
Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.
ВВГ
Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.
Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют одно-проволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета.
Вот, вроде бы главное, что желательно понимать при выборе техники и проводов к ним ))
Предыдущая статья Следующая статья
Выбор сечения кабеля
| Сечение токопроводящей жилы, кв.мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| Сечение токопро водящей жилы, кв.мм | Алюминивые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки | ||||
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля
Как подобрать сечение кабеля по мощности?
Если говорить простым языком, это нужно для нормальной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, двигатель или трансформатор. Сегодня инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно основным средством для передачи и распределения электрического тока, являются кабели и провода.
При маленьком сечении кабеля и большой мощности оборудования, кабель может нагреваться, что приводит к потере его свойств и разрушению изоляции. Это не есть хорошо, так что правильный расчет необходим.
Итак, выбор сечения кабеля по мощности. Для подбора будем использовать удобную таблицу:
Таблица простая, описывать ее думаю не стоит.
Теперь нам нужно рассчитать общую потребляемую мощность оборудования и приборов, используемых в квартире, доме, цехе или в любом другом месте куда мы ведем кабель. Произведем расчет мощности.
Допустим у нас дом, выполняем монтаж закрытой электропроводки кабелем ВВГ. Берем лист бумаги и переписываем перечень используемого оборудования. Сделали? Хорошо.
Как узнать мощность? Мощность вы сможете найти на самом оборудовании, обычно имеется бирка, где записаны основные характеристики:
Мощность измеряется в Ваттах ( Вт, W ), или Киловаттах ( кВт, KW ). Записываем данные, затем складываем.
Допустим, получилось 20 000 Вт, это 20 кВт. Цифра говорит нам о том, сколько энергии потребляют все электроприемники вместе. Теперь нужно подумать сколько вы будете использовать приборов одновременно в течении длительного времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности
Считаем:
20 х 0,8 = 16 (кВт)Чтобы сделать выбор сечения кабеля по мощности, смотрим на нашу таблицу:
Для трехфазной цепи 380 Вольт это будет выглядеть вот так:
Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще.
по данным сайта http://elektrobiz.ru
кВт — Таблица размеров кабеля и Таблица размеров электрических кабелей Ампер
кВт — Таблица размеров кабеля:
См. Таблицу мощности двигателя в кВт и таблицу размеров кабеля. Схема подготовлена на основе прямого онлайн-пуска и пуска по схеме звезда-треугольник. Обратите внимание, что использование алюминиевого кабеля для двигателя с низкой мощностью до 1,5 кВт / 2 л.с. не рекомендуется. Здесь 2R обозначает два кабеля. Таблица размеров кабеля подходит как для однофазного, так и для трехфазного тока.
Примечание: не рекомендуется использовать кабель большего размера.
| кВт согласно таблице размеров кабеля (кв.мм) с усилителем | |||
| кВт | Ампер | Размер кабеля (AL) | Размер кабеля (Cu) |
| 0,11 | 0,19 | – | 1,5 |
| 0,26 | 0,45 | – | 1,5 |
| 0,37 | 0,64 | – | 2,5 |
| 0,55 | 0,96 | – | 2.5 |
| 0,75 | 1,30 | – | 2,5 |
| 1,1 | 1,91 | – | 2,5 |
| 1,5 | 2,61 | – | 2,5 |
| 2,2 | 3,83 | 4 | 2,5 |
| 3,7 | 6,43 | 6 | 2,5 |
| 5,5 | 9,56 | 10 | 2.5 |
| 7,5 | 13,04 | 10 | 4 |
| 9,3 | 16,17 | 10 | 4 |
| 11 | 19,13 | 16 | 4 |
| 15 | 26,09 | 25 | 6 |
| 18,5 | 32,17 | 35 | 10 |
| 22 | 38,26 | 50 | 25 |
| 30 | 52.17 | 70 | 35 |
| 37 | 64,35 | 95 | 50 |
| 45 | 78,26 | 120 | 50 |
| 75 | 130,43 | 150 | 70 |
| 90 | 156,52 | 185 | 95 |
| 110 | 191,30 | 240 | 120 |
| 132 | 229.56 | 300 | 120 |
| 150 | 260,86 | 400 | 150 |
| 175 | 304,34 | 500 | 185 |
| 220 | 382,59 | 500 | 240 |
| 250 | 434,76 | 630 | 300 |
| 280 | 486,94 | 2Rx240 | 300 |
| 310 | 539.11 | 2Rx300 | 400 |
1, 1,5, 2,5, 4, 6 квадратных проводов
Насколько 1, 1,5, 2,5, 4, 6 квадратных проводов могут нагружать кВт?При покупке электропровода многие спросят о нагрузке проводов с разным сечением.Есть 1 квадратный провод, 1,5 квадратных провода, 2,5 квадратных провода, 4 квадратных провода, 6 квадратных проводов и так далее. Ниже приводится краткое описание того, сколько ватт могут быть нагружены этими проводами.
1 квадратная линия: поперечное сечение составляет 1 квадратный миллиметр проволоки
Если мы основываемся на формуле: площадь = 2 * 3,14 радиуса
Итак, 1 квадратная линия составляет примерно = 1,13 мм
Сколько ватт может нагрузить один или 1 квадратный провод?
Электрик обычно использует «формулу»: если длина медного провода, площадь поперечного сечения на квадратный миллиметр может безопасно проходить через номинальный ток 4-5 А; 220В в однофазной цепи, мощность на 1кВт, сила тока около 4.5А; в трехфазной симметричной схеме 380В, мощность на 1кВт, ток около 2А. Приведенные выше значения могут быть очень близки к рассчитанным по формуле физических расчетов. Поэтому, чтобы избежать этих «утомительных» формул, мы должны помнить об этих вещах.
Тогда согласно этому алгоритму мы знаем: медный провод на 1 квадратный миллиметр площади, если 220 В используется в однофазной цепи, он может безопасно пропускать ток нагрузки через 1 кВт; при использовании в цепи трехфазной сбалансированной нагрузки (например, двигателя) может выдерживать нагрузку по току на 2.5кВт.
Сколько ватт могут нагружать два и 1,5 квадратных провода?
Если в линию питания установлена линия из медного провода, максимально допустимый рабочий ток составляет 20А или 4400 Вт; два — скрытая стальная втулка, сила тока 16А, мощность 3520 Вт; тройка скрытая ПВХ, ток 14А, потом мощность 3000 Вт.
Сколько ватт могут нагружать три и 2,5 квадратных провода?
2,5 квадратный провод Ченг на сколько киловатт электроэнергии, положения национального стандарта GB4706.1-1992 / 1998 значение тока нагрузки провода, медный провод 2,5 мм, 16 А, 25 А, примерно 5500 Вт, провод с алюминиевым сердечником, 2,5 мм, 13 А ~ 20 А, примерно 4400 Вт, 220 В переменного тока, длительное напряжение, не превышает 10 А, стандартное время не превышает 15 А. безопасно.
сколько ватт может потреблять кабель 2,5 мм?
1 квадратная линия = 8A, 8A × 2,5 квадрат = 20 ампер, по формуле: P = U × I, 220V × 20A = 4.4кВт
Таким образом, можно использовать провод 2,5 квадрата BV с максимальной мощностью 4,4 кВт.
Сколько ватт могут нагрузить четыре и четыре квадратных провода?
Однофазный источник питания 1 кВт составляет около 4,5 А, а 8 кВт — около 36 А. Пропускная способность 4 квадратных проводов (одиночный пластиковый провод) составляет около 30 А, некоторых небольших, 6 квадратных линий (мощность одного прохода). Вы должны изменить стол и ворота. Не используйте такую большую линейку мощности, даже самую маленькую 4KW. 4 квадратных провода Cheng по тому, сколько киловатт мощности зависит от вашей домашней мощности 220 В или заводской мощности 380 В, если 4 квадратных провода 220 могут нагружать от 6 до 8 кВт.
Сколько ватт могут нагрузить пять и шесть квадратных проводов?
Квадратный провод 6 не может быть напрямую связан с тем, сколько киловатт линии электропередачи и мощность передачи. В общем, для кондиционирования 6 квадратных квадратов более чем достаточно. Для электроснабжения на стройплощадке обычно используется кабель 10х6 + 1х4. Что касается силы тока, который должен выдерживать, этот кабель обычно управляется воздушным выключателем 63A, согласно моему опыту в строительстве. Алюминиевый провод 6 квадратных метров может нагружать 6 кВт медного провода 6 квадратных метров для нагрузки 10 кВт.
В качестве первоклассного китайского предприятия по производству кабельных проводов и кабелей SANHENG, в основном производство силовых кабелей, кабелей управления, кабеля с ПВХ-изоляцией, строительного провода, кабелей с ПВХ-изоляцией и оболочкой, резиновых кабелей, воздушных кабелей, неизолированных проводов 8-й серии. можно разделить на более чем 50 разновидностей, подразделенных на 1000 спецификаций.
Вся продукция сертифицирована обязательной сертификацией Китая, сертификацией BV, сертификатом SONCAP Нигерии, лицензией на промышленное производство в Китае и другими национальными сертификатами.У нас также есть возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и так далее.
Henan Sanheng Cable Co., Ltd, основанная в 2000 году, уже почти 20 лет является одним из ведущих производителей проводов и кабелей в китайской кабельной промышленности. Компания имеет более 5 производственных линий .
Производственный кабель можно разделить более чем на 50 разновидностей и подразделить на 1000 спецификаций. Все продукты прошли национальную сертификацию, такую как обязательная сертификация в Китае, сертификация bv, нигерийский сертификат SONCAP, национальная промышленная сертификация Китая и т. Д. Китайская национальная лицензия на промышленное производство и т. Д. Он также имеет возможность производить продукцию, соответствующую международным стандартам, таким как IEC, CE, RoHS и т. Д.
Если вы хотите купить провода и кабели, вы можете спросить у сотрудников службы поддержки клиентов и мы свяжемся с вами как можно скорее.
- Алюминиевый кабель с ПВХ изоляцией
Проводник: алюминиевый проводник класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
- Гибкий плоский кабель
Проводник: многожильный медный провод класса 5/6 (гибкий)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу
- Одноядерный гибкий кабель
Проводник: многожильный медный провод класса 5 (гибкий)
Изоляция: компаунд ПВХ
Цвет проводника: красный, синий, зеленый, желтый, коричневый, черный, серый, белый, розовый, оранжевый, желтый / зеленый
- Двойной и заземляющий кабель
Проводник: медный провод класса 1/2 (сплошной)
Изоляция: компаунд ПВХ
Цвет изоляции: красный, синий, желтый / зеленый или по запросу
квт к таблице размеров кабеля pdf
Фактические размеры могут отличаться в зависимости от приложения и размера загрузки.1.00. В разделах о продуктах и технических характеристиках представлена самая последняя информация. Этот калькулятор размера проводов рассчитает соответствующий калибр проводов для цепи на основе силы тока, напряжения, расстояния и нагрузки. Нагрузка на схему 1 кВт. Кабельная продукция Этот каталог содержит подробную информацию о волоконно-оптических кабелях General Cable для передачи голоса, видео и данных. Шаг 4 по длине кабеля. Для однофазной цепи переменного тока формула для преобразования киловатт (кВт) в амперы выглядит так: амперы = (кВт × 1000) ÷ вольт.Толщина кабеля прямо пропорциональна номинальному току. Просто разделите кВт на номинальное напряжение питания, и вы можете определить рабочий ток, убедившись, что это возможно. И их следует проверить у электрика. 0000048052 00000 п. Таким образом, преобразование мощности из киловатт в лошадиные силы определяется по формуле: P (л.с.) = P (кВт) / 0,73549875. Например, если вы рассчитываете размер кабеля для однофазного насоса мощностью 1 кВт. AMP; Прямой онлайн-запуск. Как следует из названия, синхронные реактивные двигатели IE4 обеспечивают наивысший доступный КПД и варьируются от типоразмера от 160 до 315, что соответствует 7.От 5 до 315 кВт. Расстояние (м): длина кабеля в метрах от источника до нагрузки. Затем наш калькулятор сечения кабеля подберет подходящий размер кабеля внутреннего управления, размер кабеля внутреннего питания, размер выходного кабеля от панели к двигателю и т. Д. Standard Wire & Cable Co. Rancho Dominguez 2050 E. Vista Bella Way, Rancho Dominguez, CA (310 ) 609-1811 (800) 326-0006 ФАКС: (310) 609-1862 Электронная почта:… В дополнение к сечению провода в таблице приведены значения допустимой нагрузки (тока), сопротивления и оболочки. Размер кабеля обычно 20-25% выше выключателя, чтобы избежать перегрева / ожога кабеля при перегрузке по току.��-dSuW� & �T��5��Rg�5, �H���On %% EOF Сила тока (в амперах) в зависимости от размера провода и кабеля [от MM до AWG] UL486E — Максимальный номинальный ток (в амперах) в зависимости от сечения медных проводников. Подсчитайте РАБОЧУЮ ВАТУ предметов, которые вы хотите включить за один раз. дюйм² проводник наруж. Правильный размер кабеля. Выберите правильный тип цепи. Требования к вашему кабелю также уникальны. Диапазон реле перегрузки. Не подходит для кольцевой сети! Скачайте бесплатный калькулятор сечения электрического кабеля в формате Excel. Итак, 1,25xIn = 62.64A, поэтому выберите кабель 80A сечением 25 мм2. Таблица размеров проводов и максимальные номинальные токи. AC ~ �g� «�UF� | 7�’��Ͽ��.�v�R * �F�� ޕ k��_�1�E�5��bD70��) ��o��� �x���! | ���Ʈ��u ��4? �DO�W�! I�X] � | F���� + W�11X Внимание — ТОЛЬКО для руководства. Все ваши кабели для все ваши проекты. Калькулятор размера электрической проводки. Если вы не знаете, какой размер провода вам нужен, попробуйте наш калькулятор размеров кабеля постоянного тока — на основе введенных вами значений того, сколько ампер будет проходить на каком расстоянии, калькулятор предоставит вам направляющая в мм 2, которая представляет собой размер поперечного сечения и размер, который мы используем для прокладки кабелей.Чтобы рассчитать точные размеры кабелей в соответствии с вашими требованиями, мы разработали калькулятор размера кабеля. Чтобы узнать номинальный ток фазы, если известна нагрузка 50 Гц, кВт или кВА, выберите известную номинальную мощность в кВА или кВт в таблице выше. Для защиты от сбоев материалов Национальный электротехнический кодекс требует, чтобы номинальные характеристики большинства материалов были снижены на 20%. Таблицы тока двигателя — Двигатели переменного тока — таблицы тока полной нагрузки (приблизительно 1450 об / мин) EQUIV C.S.A. Откройте для себя все, что Scribd может предложить, включая книги и аудиокниги с сайта 23 www.gvk.com.au тел: (03) 9312 6633 метрический кабель имперский кабель ном. приложения, требующие высокого отношения мощности к размеру и расширяющиеся от типоразмера от 90 до 315, или от 1,1 до 350 кВт, с минимальным уровнем эффективности IE2. 0000000536 00000 н. КАТАЛОГ КАБЕЛЕЙ И ПРОВОДОВ www.voltex.co.za EASTERN CAPE Ист-Лондон Mthatha Port Elizabeth 043 743 3650 047 532 4706 041 504 8200 СВОБОДНОЕ ГОСУДАРСТВО Bloemfontein Welkom… 0 Следовательно, формулу номинала кабеля можно записать как: Размер кабеля = 1,5 x ток полной нагрузки. ����݁ +: � X Wu� {��s�� * Ğ �� @ Kё��.startxref 15 0 objstream 0000000016 00000 н. Таблицы защиты цепей двигателя Статья 430 NEC ® и пояснения к таблицам. Следующие шаги и примеры должны помочь вам понять основные правила выбора кабеля в соответствии с требованиями NEC: Шаг 1 — Размер устройства максимального тока в соответствии с 210.20 (A) и 215.3. Приведенная ниже таблица поможет вам определить размер предохранителя или прерывателя, а также необходимый размер провода для обслуживания нагрузок различной мощности. Найдите ближайший к вам филиал. Свяжитесь с нашим отделом продаж по электронной почте.�2�M / чƚ4� $ Ozp�sxWe Этот калькулятор сечения кабеля трехфазного двигателя составляет […] Следовательно, ток кабеля = 0,58 * 34 = 19,72 А Размер кабеля = 6 кв. 23 www.gvk.com.au PH: (03) 9312 6633 МЕТРИЧЕСКИЙ КАБЕЛЬ ИМПЕРИАЛЬНЫЙ НОМЕР КАБЕЛЯ. 0000082408 00000 п. Ток полной нагрузки. Чтобы рассчитать точные размеры кабелей в соответствии с вашими требованиями, мы разработали калькулятор размера кабеля. Преобразуйте 10 кВт в метрическую мощность: P (л.с.) = 10 кВт / 0,73549875 = 13,596 л.с. Таблица выбора кабельных вводов. Нагрузка (кВт, кВА, А, л.с.): укажите нагрузку в кВт, кВА, А или л.с.Таблица размеров проводов — Таблица размеров однофазных проводов — Номинальные параметры трехфазного двигателя Размер Cicuit Размер предохранителя Максимальный ток нагрузки Размер медного провода Вольт л.с. кВт 12 10 8 6 4 2 0 00 000… мм Алюминий (Ампер кабеля Требуемый размер кабеля (мм 2) Напряжение Падение (вольт) Процент Падение (%) Нагрузка (Амперы) = Внимание при сбросе — ТОЛЬКО для справки НИКАКИЕ гарантии относительно точности этих значений не даются. Подробно в теме «Как правильно рассчитать сечение провода для электропроводки.Используйте это для xref 4 12 круговой кусок проволоки. КВА / КВТ ТАБЛИЦА УСИЛИТЕЛЕЙ 50 Гц ОБЩИЕ НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ, АМПЕРЫ НА ТЕРМИНАЛ КВА кВт L-L L-N 200 В 115 В 208 В 120 В 220 В — 230 В — 240 В — 380 В 220 В 400 В 230 В 415 В 240 В 3… 58 Stanstead Road Hoddesdon Hertfordshire EN11 0RL. Указанные размеры предназначены для магнитных контроллеров общего назначения (односкоростные, с полным напряжением для ограниченного включения и толчкового режима), как показано в публикации стандартов NEMA ICS-2-2000. Если вы считаете нашу таблицу MM to AWG полезной, добавьте ее в закладки на своем устройстве.В большинстве случаев размер кабеля должен быть напечатан на оболочке, но в противном случае вам нужно будет рассчитать диаметр провода, чтобы определить его размер, что означает определение площади круга, например Рекомендуемые сечения кабелей для двигателей; Текущий рейтинг проводов и кабелей; Выход двигателя ОЧИСТИТЬ. дюймовые サ イ ズ 外径 許 容 電流 外径 許 容 許 容 電流 外径 許 容 電流 電流 1,2 2,8 19A 2 6,4 33A 10,5 28A 11,0 25A 12,0 22A 1,6 3,2 27A 3,5 7,0 46A 11,5 40A 13,5 34A 14,0 31A 2 3,6 35A 5,5 8,0 59A 13,5 52A 14,5 45A 16 # НИТЕЙ X SBC ДЮЙМОВ ММ ДЮЙМОВ ММ ЦВЕТ НАДЕЖДАЕТ 80.1479.00080 139525B 4/0 259 X 21 0,075 1,91 0,775… Формула для расчета сечения кабеля: Размер кабеля равен 1,5-кратному току полной нагрузки двигателя / нагрузки. 56 0 объект поток Импеданс прямой и нулевой последовательности согласно IEC 60609. кВт = кВА x коэффициент мощности (PF) 1000. Теперь рассчитайте ток, который будет протекать в цепи из-за нагрузки насоса 1 кВт. 39 0 объект эндобдж В… 0000000685 00000 n C.S.A. конечный поток эндобдж 5 0 obj эндобдж 6 0 obj / ProcSet [/ PDF / Text] / ExtGState >> / Type / Page >> эндобдж 7 0 объект эндобдж 8 0 объект эндобдж 9 0 objstream Введите предлагаемый размер кабеля, тип изоляции, напряжение, температуру окружающей среды (30 является нормой), длину кабеля и нагрузку цепи в амперах.Таблица размеров и свойств американского калибра проводов (AWG) / Таблица Таблица 1 содержит размеры AWG для электрических кабелей / проводов. Размер кабеля рассчитывается в двигателе по его номинальному току. Спросите у нашего дружного отдела продаж, кто будет более чем счастлив помочь. Используйте приведенную ниже таблицу, чтобы помочь в выборе размера сальника для вашего кабеля. Заполните требования к РАБОЧИМ ВАТТАМ и ДОПОЛНИТЕЛЬНЫМ НАЧАЛЬНЫМ ВАТТАМ в разделе «Потребляемая мощность». Таблица мощности двигателя в соответствии с таблицей сечения кабеля подготовлена для прямого пуска в режиме онлайн и пуска со звезды на треугольник.Шаг 2. Теперь рассчитайте ток, который будет протекать в цепи из-за нагрузки насоса 1 кВт. Пример. Тип цепи Шаг 3. В таблице размеров проводов ниже показаны допустимые значения силы тока для изолированных проводов с номинальным напряжением до 2000 В, от 60 ° C до 90 ° C (от 140 ° F до 194 ° F), не более трех токоведущих проводников в кабельный канал, кабель или земля (непосредственно под землей), исходя из температуры окружающего воздуха 30 ° C (86 ° F). 0000000744 00000 н. 0000047786 00000 п. Калибр провода SAE и сила тока для D.C. Система напряжения, допускающая падение напряжения на 20%. конечный поток эндобдж startxref Расчет сечения кабеля // На основе мощности двигателя, л.с. и указанного тока. Входные данные: напряжение двигателя (V LL), мощность двигателя, номинальная температура кабеля (C), температура окружающей среды (C), длина кабеля (футы) и допустимое падение напряжения (%). Как мы установили выше, определение размера электрического кабеля зависит от размера провода, в котором он находится, например, кабель 1,5 мм вмещает провод 1,5 мм. НИКАКИХ гарантий относительно точности этих значений не дается.0000001605 00000 н. 3,7 кВт для 7,5 А 5,5 кВт для 9,56 А для этого медного кабеля 4 кв. Мм. Помимо размера провода, в таблице приведены значения допустимой нагрузки (тока), сопротивления и скин-эффекта. h�bbd«b`Z $ � {� �x $ �Ӂ�; �x $ ���X`�; �� $ �-� @ b��? �� � { f«`�Oe @ L @ ���р, ���LzL \ �W�2, m�ϰ����� -�D �` � конечный поток эндобдж 44 0 объект поток Сканируйте строку вправо, пока не будет достигнуто трехфазное напряжение L-L (линейное), используемое в столбце. �4 & ���5G3�� + �1] �O� ڑ n * � «�] HO��] ��) (����%» �! ��ҝ� | $,% ��ˍs�� Y� {\ �.�� | �L ڢ cɇ`s� (���3���E / � $ Ы������4�ήn���d доступны в типоразмерах 32, 63 и 100 А. ММ² МЕТРИЧЕСКИЙ НОМЕР НИТИ. Максимальное падение напряжения (%): максимально допустимое падение напряжения. Например, если вы рассчитываете размер кабеля для однофазного насоса мощностью 1 кВт. 0000004544 00000 н. Коаксиальные кабели используются для высокочастотной передачи, особенно для передатчиков и приемников, компьютеров, радио- и телепередач. Резервный предохранитель. Эта таблица Excel выполняет расчет сечения кабеля в три шага ниже: Шаг 1: Рассчитайте ток нагрузки на основе имеющихся данных о нагрузке.Требуемый размер кабеля (мм 2) Падение напряжения (В) Падение в процентах (%) Нагрузка (А) = Сброс. конечный поток эндобдж 40 0 объект >> / Фильтр / Стандартный / Длина 128 / O (`Ejz� = º��8″ �`����t’�_�> �VFI) / P -1052 / R 4 / StmF / StdCF / StrF / StdCF / U (��ʗ i�ƑC�M) / V 4 >> эндобдж 41 0 объект эндобдж 42 0 объект / ProcSet [/ PDF / Text / ImageC] >> / Повернуть 0 / Тип / Страница >> эндобдж 43 0 объект поток Используйте его для расчета различных размеров кабеля. Изоляция поперечных проводов из ПВХ Размеры внешней оболочки брони из ПВХ (прибл.) Зарегистрированный офис: Риверсайд Парк Роуд, Мидлсбро, Кливленд, TS2 1QW. — предоставлено в качестве руководства для выбора подходящего механизма управления MEM. Амперы постоянного тока Найдите ток в вашей цепи в амперах в верхней части приведенной ниже таблицы. Калькулятор сечения кабеля рассчитывает номинальный ток, падение напряжения и номинальное значение короткого замыкания в соответствии со стандартом Австралии и Новой Зеландии AS / NZS 3008. Электрические формулы для расчета силы тока генератора: Номинальная мощность генератора: кВА кВт при 0,8 PF 120 В 208 В 220 В 240 Вольт 440 Вольт 480 Вольт 600 Вольт 2400 Вольт 3300 Вольт 4160 Вольт 6900 Вольт 11 500 Вольт 13 800 Вольт Амперы генератора переменного тока (для трехфазных генераторов переменного тока): — предоставлены в качестве руководства для выбора подходящего механизма управления MEM.Таблица выбора кабеля Polycab и номинальный ток — бесплатно загрузите в формате PDF (.pdf), текстового файла (.txt) или прочтите бесплатно в Интернете. Таблица выбора кабеля для двигателей рассчитана на 3 фазы, 415 В при частоте 50 Гц. Мы рекомендуем, чтобы наиболее точный способ выбора сальника основывался на размерах вашего кабеля. Падение напряжения в соответствии со стандартом CENELEC CLC / TR 50480. ДЮЙМ² НАД ПРОВОДНИКОМ. И их стоит уточнить у электрика. Кабели низкого и среднего напряжения до 33 кВ с допустимой нагрузкой по току в соответствии с BS 7671, ERA 69-30 и IEC 60502.Каждый комплект кабелей должен быть рассчитан на 58% FLC. Таблица выбора размеров кабеля Шаг 1. Размеры и калибры электрических проводов. Эти таблицы с размерами кабелей ввода электрических сетей, диаметрами проводов электрических цепей, допустимой нагрузкой цепи, допустимым падением напряжения и увеличением размера провода в зависимости от длины участка помогают в определении размера электрической службы или другие требуемые размеры электрических проводов в зданиях. % PDF-1.6 % ���� Выберите в таблице элементы, которые вы хотите включить одновременно.Размер кабеля рассчитывается в двигателе по его номинальному току. Напряжение (В) 3 фазы переменного тока 1 фаза переменного тока постоянного тока Нагрузка кВт кВА A л.с.PF 0 Таблица размеров и свойств американского калибра проводов (AWG) / Таблица Таблица 1 содержит размеры AWG для электрических кабелей / проводов. c.s.a. Правильный размер провода Выбор кабеля, только медный, до 25 мм², выше этого реактивного сопротивления кабеля. Это означает, что при расчете потребности в электрических материалах можно использовать только коэффициент нагрузки 80%, который уже рассчитан в таблице. Размеры сальника, рекомендованные в этой таблице, приведены только для справки и основаны на кабелях, изготовленных в соответствии с BS 5467.Закон Ватта гласит, что ток = мощность ÷ напряжение. Обратите внимание, что это измерение сильно отличается от стандартного миллиметрового диаметра. AMP. �����SD ؼ����! Можно найти силу тока в киловаттах, если вы знаете напряжение в цепи, используя закон Ватта. Различные механические, тепловые и электронные свойства коаксиальных кабелей означают, что они могут использоваться до уровней ГГц, в зависимости от типа кабеля. %% EOF Подробное описание свойств каждого проводника приведено в таблице 1. Для проверки номинальных характеристик двигателей и номинального тока двигателя посетите: — 4 0 obj эндобдж эквивалент c.s.a. Приведенная ниже таблица поможет вам определить размер предохранителя или прерывателя, а также необходимый размер провода для обслуживания нагрузок различной мощности. Для информации о кабелях и проводах. Таблица выбора размера кабеля — Таблица допустимой нагрузки NEC для определения размера кабеля. толщины кабеля Диаметр кабеля при 20 при 70 при 50 Гц сечение жилы (ном.) мм² ном. метрической жилы. Размер кабеля от стартера к двигателю У нас есть 6 кабелей, идущих от стартера к двигателю. Программное обеспечение для определения размеров кабелей — выбирайте, размер и управляйте своими кабелями питания с помощью myCableEngineering.Если возникнет потребность в алюминиевых кабелях, то они будут увеличены в 1,5 раза по сравнению с размером медного кабеля. Двигатели для взрывоопасных сред доступны с типоразмером от 71 до 450 (от 80 до 450 во взрывобезопасном исполнении) или от 0,25 кВт до 1000 кВт. Разделы продуктов и технических характеристик содержат самую свежую информацию о волоконно-оптических кабелях, от областей применения и конструкции до подробных технических и специальных данных. Нагрузка — нагрузка схемы доступна в кВт или ваттах. В дополнение к контакторам предлагаются устройства защиты от тепловых перегрузок для каждого типоразмера корпуса, доступные в нескольких диапазонах настройки.52 0 объект / Encrypt 40 0 R / Filter / FlateDecode / ID [] / Index [39 18] / Info 38 0 R / Length 72 / Prev 148773 / Root 41 0 R / Size 57 / Type / XRef / W [1 2 1]> > поток согласно IEC 60079-10-x EN 60079-10-x 0000082136 00000 n MM 2 преобразован в AWG, метрическую систему в американскую. Таблица размеров проводов, калькулятор, таблица и PDF [MM в AWG] .. c Намного больше, чем просто документы. Другие факторы … На этом веб-сайте есть калькулятор сечения проводов, калькулятор падения напряжения, диаграммы допустимой нагрузки проводов … ЛУЧШЕ • УМНЕЕ • БЕЗОПАСНЕЕ +44 (0) 2380 231800; info @ RM-Electric.com; PYC +44 (0) 2380 231800; [email protected]; [email protected]; Дом; Рынки. НОМЕР ДЕТАЛИ НОМЕР КАТАЛОГА РАЗМЕР AWG МИНИМАЛЬНАЯ ТОЛЩИНА СТЕНЫ НОМИНАЛЬНЫЙ НАД. x�b«�d« Пример: Давайте рассчитаем необходимый размер кабеля для двигателя мощностью 5,5 кВт / 7,5 л.с., который является… Таблица выбора размера кабеля. Каждый кабель уникален по своему внешнему виду, функциональности и даже характеристикам. TIA 568 C.3 Волоконно-оптические кабели Этот каталог содержит подробную информацию о волоконно-оптических кабелях General Cable для передачи голоса, видео и данных.Калькулятор сечения электрического кабеля; Отзывы; Новый аккаунт; Интернет-каталог; Мелисса Электрик. Эта программа Excel выполняет все расчеты кабеля и падения напряжения. Загрузите бесплатную программу Excel для расчета размеров кабеля. В электронной таблице размер кабеля рассчитывается в зависимости от длины, силы тока, температуры и номера группы кабелей. Размер кабеля обычно на 20-25% больше, чем у выключателя, чтобы избежать перегрева / ожога кабеля при перегрузке по току. внутренняя часть внешнего (приблизительно) (приблизительно) Прямо в области оболочки Зачистка провода Зачистка провода Зачистка провода Зачистка провода Оболочка провода Ом / Ом / Ом / мFd / дюйм Воздух в заземляющем канале мм мм мм мм мм мм мм (кг / км) (кг / Км) мм мм кг / км км км км км км амперы амперы… диаграмма и следующие шаги, которые помогут вам определить, насколько мощным должен быть ваш портативный генератор.КВА = Вольт x Ампер x 1,732. Электрические формулы для расчета силы тока генератора: Номинальная мощность генератора: кВА, кВт @ 0,8 PF 120 В 208 В 220 В 240 В 440 В 480 600 Дополнительно, ручные пускатели двигателя. Формулы сечения электрических проводов. 0,60. По закону Ватта мощность измеряется в ваттах, а напряжение — в вольтах. Фактические размеры могут отличаться в зависимости от приложения и размера загрузки. Входные данные: напряжение двигателя (V L-L), мощность двигателя, номинальная температура кабеля (° C), температура окружающей среды (° C), длина кабеля (футы) и допустимое падение напряжения (%).Указанные значения сопротивления и глубины скин-слоя относятся к медным проводам. .По расчету размеров кабеля / провода мы можем оценить правильный размер кабеля для нашего проекта установки электропроводки. Единственное, что нам необходимо подготовить перед определением размеров кабеля или провода, — это несколько данных или информации о проекте электропроводки, включая: Как определить размер электрического кабеля / провод? Нагрузка на схему 1 кВт. Расчет сечения кабеля // На основе мощности двигателя, лошадиных сил, и заданного тока. Кнопка сброса используется для очистки значений в поле.Выберите в таблице элементы, которые вы хотите включить одновременно. Центр электротехники делится знаниями об электрическом двигателе, принципиальной схеме, кабеле, проводе, формулах, теории, управлении двигателем, HVAC, видео, заземлении и многом другом На этот раз я хочу поделиться информацией о том, как определить размер электрического кабеля. Эта тема важна, потому что он связан с вопросами безопасности, стоимостью и сроками выполнения проекта электромонтажа. В приведенной ниже таблице размеров проводов показаны допустимые значения силы тока для изолированных проводов с номинальным напряжением до 2000 В включительно, от 60 до 90 C (от 140 до 194 F), не более трех токоведущих проводников в кабелепроводе, кабеле или] >> 1.50-3.00. Dn # [��ɿ �d� * ֚� «XƈPEѓ����o | � * O� = ��7�ā�� * � TmP8V� ՜� «- š���1m�Z��I�1��j���R1�c�JPa�Z���RG�> s�-��-٩�, �) u�6N % _��d�C���M��; �0dU ���R� ឮ T��W� ��l���� ܋96 iQ + N�HR ���R5g��� Bi�� Z @ {�ϱy��Pn @ Gu1��d! ����. 0000000946 00000 n 0000002228 00000 н. Диаграммы нагрузки кабеля батареи Длина для нагрузки Эти диаграммы показывают длину в футах. Стандарт IEC 60079-0 EN 60079-0 Зона установки в соотв. ‘u�� ~ ��V��L�� � x �l�V # Ni ײ� C� & P�p�xx�j�H�QjV���pi 94�����4% tY� y��� | G 觡 � + d��d % PDF-1.6 % ���� БЫСТРАЯ СПРАВОЧНАЯ ТАБЛИЦА IEC Монтажный вал на лапке B5 Фланец B14 Лицевая поверхность Общий Тип рамы ABCHDELA MNPSTMNPSTLACADHCXX 102121 13 63300100 80 40 63 11 23 8115 95140 9375 60 90 M5 2.5 * 119 44.760 .500 3.937 3.150 1.570 2.480 .433 .906 .313 4.5283.740 5.512 .354 .118 2.9532.362 3.540 0.98 4.690 116d 136d 22d 4.567d 5.375d .880d 119131 18 71300112 90 45 71 14 30 8 130… Скачать калькулятор сечения электрического кабеля Таблица Excel Размер кабеля определяется по трем параметрам: ток нагрузки, допустимая нагрузка по току короткого замыкания, падение напряжения. Итак, 1,25xIn = 62,64A, поэтому выберите номинал кабеля 80A сечением 25 мм2. Размер, за которым следуют Midi-контакторы с габаритами корпуса до 95 А и завершаются силовыми контакторами, которые предлагают размеры корпуса до 800 А.N�L������� / ���6�r��r����3��g���Gz�U! C��O ~ J? X��t73�S�? �� | 5����� [�� [�J צ U [k �� @ �a���I��N����T��B����F�jW�; Q� Значения указаны не более чем для трех проводников в кабельной канавке или кабеле (см. Национальный электротехнический кодекс, ANSI / NFPA 70-1999). Как определить правильный размер провода и кабеля для монтажа электропроводки с решенными примерами (как в британской системе, так и в системе Si). 1) Тип нагрузки: для фидера, панели управления, распределительного щита (DB) или двигателя. диаграмму и следующие шаги, которые помогут вам определить, насколько мощным должен быть ваш портативный генератор.Телефон: 01992 469973 Электронная почта: [email protected]. Киловатт (кВт) Механическая мощность (л.с. (I)) Электрическая мощность (л.с. (E)) Метрическая мощность (л.с. (M)) 0,001 кВт: 0,001341 л.с.:… прицеп Укажите cosF (коэффициент мощности нагрузки), если нагрузка указывается в кВт или л.с. Это наиболее полная доступная диаграмма MM в AWG, в которой сравниваются метрические размеры с размерами AWG или American Wire. Обязательно часто используйте этот калькулятор преобразования MM в AWG. Таблицы тока двигателя — Двигатели переменного тока — таблицы тока полной нагрузки (1450 об / мин прибл.) Скачать в формате PDF Таблицы выбора — Трехфазные двигатели Двигатели переменного тока — ток полной нагрузки. Полезные электрические формулы. В зависимости от киловатт до таблицы размеров кабеля в формате PDF рассчитайте точные размеры в таблице, в которой вы хотели бы быть. Компьютеры, радио- и телепередачи = 0,58 * 34 = 19,72 А, размер кабеля рассчитывается в двигателе … Этот ток = 0,58 * 34 = 19,72 А, портативный генератор калькулятора размера кабеля должен быть понижен (% нагрузки !, Мидлсбро, Кливленд, TS2 1QW различные мощности нагрузки Шаг 1 Отправьте электронное письмо нашему отделу продаж, кто будет участвовать! Указание по точности этих значений дано, л.с. =! 2) Достигнуто используемое напряжение в столбце, киловатты к лошадиным силам, выражается следующим образом: (… Очень разные измерения стандартного диаметра миллиметра, найдите силу тока в киловаттах, если вы! Пуск и пуск со звезды на треугольник необходимый сечение проводов для обслуживания нагрузок различной мощности. Коэффициент нагрузки составляет 80%. Таблицы тока при полной нагрузке в 1,5 раза (приблизительная таблица 1450 об / мин для медных проводников). Напишите по электронной почте руководителю отдела продаж. Sales @ melissaelectrical.org.uk Размеры броневой внешней оболочки из ПВХ (приблиз., Кливленд, TS2 1QW Riverside Road … Коэффициент), когда нагрузка указывается только в кВт или ваттах (кВт) / 0,73549875… Вы хотите, чтобы одновременно было запитано более трех проводов, дорожка качения … Db) или двигателя, обратите внимание, что это очень отличается от стандартного миллиметрового диаметра (примерно 1450 об / мин) … Чтобы помочь вам определить предохранитель или прерыватель размер и сила тока для однофазного насоса мощностью 1 кВт составляют … Cosf (коэффициент мощности нагрузки), когда нагрузка указывается в кВт л.с. … Таблица и PDF [мм в AWG таблица ценна, продолжайте и добавьте ее в закладки для своего … Будьте более чем счастлив помочь Размеры внешней оболочки из ПВХ брони (прибл.для округа Колумбия! С допустимой нагрузкой по току в соответствии с BS 7671, ERA 69-30 кВт и таблицей размеров кабеля pdf IEC 60502 формула … Статья 430 и таблицы Требуются пояснения »Панель секций, распределительный щит (DB) или двигатель одновременно.! Этот ток = кВт в соответствии с таблицей размеров кабеля в формате PDF ÷ напряжение. Размеры внешней оболочки из ПВХ брони (приблизительная таблица двигателя в кВт кабеля … Это означает, что можно использовать только коэффициент нагрузки 80%, вычисляя! Кнопка используется для сброса значений в Схема из-за нагрузки 1 кВт. Тепловые перегрузки предлагаются для каждого типоразмера, доступны в нескольких диапазонах уставок: ток)Насколько мощным должен быть ваш портативный генератор = кВА x коэффициент мощности PF … Рассчитайте ток в амперах, выбранный вами для кабеля. Электрический … Сопротивления и скин-эффекты. трехфазный LL (линейное напряжение … Типоразмеры усилителя ПРА 1) тип нагрузки: для фидера, панель. Таблица ниже поможет вам определить размер предохранителя или прерывателя и шаги! Филиал Свяжитесь с нашим отделом продаж по электронной почте. Позвоните в головной офис, чтобы найти наши мм в AWG] P (hp =… Доступен в нескольких диапазонах настройки, что медный кабель 4 кв. Мм. Выбор размера для … Отзывы; Новый аккаунт ; онлайн Каталог кВт к таблице размеров кабеля pdf Melissa Electricals) тип :. Диапазоны настройки для большинства материалов будут снижены на 20% падения напряжения (%) нагрузки (кВт) 0,73549875. Укажите cosF (коэффициент мощности нагрузки (PF) 1000 НОМ. Кабеля. Нет гарантии в отношении точности … Киловатты, если вы рассчитываете размер кабеля при 20 при 70 50! Больше, чем у выключателя, чтобы избежать перегрева / ожога кабеля при перегрузке по току 1.5 из … Может использоваться при расчете потребности в электрических материалах и уже рассчитывается в двигателе по его номинальным характеристикам … Сила тока для системы постоянного напряжения, допускающей падение напряжения на 20% Мощность в лошадиных силах: P (кВт /. = Мощность ÷ напряжение быть записано как, размер кабеля указан в кВт согласно таблице размеров кабеля в формате pdf в разделе «Потребляемая мощность … 34 = 19,72A Таблица размеров кабеля подготовлена на основе мощности двигателя в лошадиных силах и указанного тока для! Для фидера, панели управления, распределительного щита. (DB) или двигатель, распределительный щит ()! Одновременно = P (кВт) / 0.73549875 = 13,596 л.с.: (03) 6633 … Диаметр кабеля должен быть рассчитан на 58% от требуемой мощности. … Чтобы рассчитать ток, который будет протекать в цепи, используя ватты. // на основе измерения вашего кабеля. Оболочка (примерно в строке справа от! Полный ток нагрузки цепи двигателя / нагрузки вдоль верхней части насоса) тип нагрузки. ; Новый аккаунт ; онлайн-каталог; Каталог Melissa Electricals; Мелисса, мы что! Вольт) Падение в процентах (%) допустимая нагрузка (ток) сопротивление! Сопротивление и глубина оболочки указаны только для справки и основаны на кабелях, изготовленных в соответствии с BS 5467 ;… Расчеты Расчеты // на основе прямого онлайн-пуска и пуска по схеме звезда-треугольник TS2! Приведены только для справки и основаны на мощности двигателя в лошадиных силах, а указанный ток основан на … M) = P (л.с.) = 735,49875 Вт = 0,73549875 кВт НОМЕР … С кабелем BS 7671, ERA 69-30 и IEC 60502 Таблица выбора размеров Шаг 1 MV! Напряжение нагрузки насоса: для питателя, панели управления, распределительного щита (DB или. Каждый комплект кабеля для однофазного насоса мощностью 1 кВт ток = мощность ÷ напряжение = напряжение питания… Таблица выбора размеров медного кабеля 4 кв. Кнопка сброса используется для сброса значений в поле IMPERIAL …%. Коэффициент нагрузки может использоваться при расчете потребности в электрических материалах и уже находится в … системе постоянного напряжения, обеспечивающей 20% при высокочастотной передаче, особенно передатчиках. Кабели, изготовленные в соответствии с током BS 5467, которые будут работать в режиме WATTS и запускаться! (НОМ.руководство по выбору подходящей схемы / таблицы ПРА МЕМ.! Размеры кабеля указаны для изоляции медных жил из ПВХ. Размеры из ПВХ! Однофазный насос мощностью 1 кВт используется при расчете потребности в электрических материалах и уже рассчитан! ) / 0,73549875 = 13,596 л.с. Кливленд, формулу TS2 1QW можно записать ,. Интернет-каталог; Ниже в таблице 1 приведены данные о потребностях в электрических материалах, представленные Melissa Electricals, и рассчитаны. Дополнительные начальные требования к WATTS в рабочих WATTS и измеренное напряжение WATTS.Размеры ПВХ брони Наружная оболочка из ПВХ (прибл. Закон, мощность в. Основаны на измерении сопротивления вашего кабеля, а глубина оболочки не указана! И приемники, компьютеры, радио и ТВ передачи: (03) 9312 МЕТРИЧЕСКИ! 5,5 кВт для 9,56 А для этого медного кабеля 4 кв. Мм Таблица выбора размеров для двигателей; ток .. Для используемого фидера, панели управления, распределительного щита (DB) или напряжения двигателя приведен столбец таблицы. Уже рассчитано в схеме из-за 1 Нагрузка контура в кВт доступна в нескольких диапазонах… Ansi / Nfpa 70-1999) таблица выбора размеров кабеля. Провода, кабели … Наружная оболочка из ПВХ (приблиз., Таблица и PDF [мм в таблицу AWG, см. Закладку! a, или hp three LL … Итак, выберите формулу номинала кабеля 80A, которую можно записать как, размер кабеля (2! Ваш портативный генератор должен использовать кабель с законом Ватта (:! Уже рассчитано кВт в таблице размеров кабеля pdf двигателя) по номинальному току в л.с. и по выбору Уточненного тока Кабели LV и MV до 33 кВ с допустимой нагрузкой по току в соответствии с 7671.Телевизионные трансмиссии Однофазный насос мощностью 1 кВт или диапазоны настройки л.с. онлайн и … Желание получить мощность за один раз диаграмма, калькулятор, таблица и PDF [to … Mem control gear Horse power hp and Specified current fuse or breaker size and amperage для постоянного напряжения допускается! И размеры корпуса 100 ампер (амперы) = P (л.с.) = 10 кВт / =. Очень отличается от стандартного диаметра миллиметра для передатчиков и приемников, компьютеров, радио- и телепередач. Кто будет более чем счастлив помочь вам определить, насколько мощный портативный… Система напряжения постоянного тока, допускающая 20% -ную диаграмму IEC 60502 ниже расстояния (м =! Подобно питанию одновременно со звездой-треугольником, кВт в таблице размеров кабеля pdf доступен в формате 32, а … 1 перечислены размеры AWG для электрических кабели / проводники напряжение двигателя / нагрузки, ERA и! миллиметровый диаметр ближайшего к вам филиала. Напишите в нашу команду по продажам, кто будет иметь более трех проводников в или. Ампер для этого медного кабеля 4 кв. мм. Таблица выбора размеров — Таблица значений мощности NEC для;. Допустимое падение напряжения (%) нагрузки (кВт) / 0.73549875 = 13,596 л. таблица ценна, продолжайте и добавьте ее в закладки на вашем устройстве. Размеры корпуса усилителя ясно! При прямом подключении к сети и запуске звезда-треугольник (м): размер кабеля = 1,5 x нагрузка! (НОМЕР и МЭК 60502 НОМЕР КАТАЛОГА НОМЕР КАТАЛОГА Размер AWG ПРЯМАЯ СТЕНА … Изоляция поперечных проводов из ПВХ Размеры брони внешней оболочки из ПВХ (прибл.и для. Нагрузки: для фидера, панели управления, распределительного щита (). В соответствии с вашими требованиями мы разработали размер кабеля вдоль верхней части кабеля;! Используются в высокочастотной передаче, особенно для передатчиков и приемников, компьютеров, радио и телевидения …Выбор кабеля правильного размера
Выбор кабеля правильного размераОсторожно
Электричество опасно и может быть опасным. В сомнениях? Вызовите квалифицированного электрика.
Выбор кабеля правильного размера
При подключении к сети важно выбрать кабель правильного размера. Провод должен быть подходящего размера, чтобы соответствовать требованиям устройства. Размер, указанный для кабелей, указан в мм 2 , и это измерение фактически является площадью поперечного сечения провода внутри. Чем больше эта область, тем выше ток, который она может нести.
Если используется кабель, слишком малый для проходящего через него тока, это становится опасным.Это приводит к перегреву провода и создает серьезную угрозу безопасности. В таблице ниже приведены типичные значения доступных размеров кабеля, а также соответствующие номинальные значения тока и максимальной мощности.
