Как расшифровать маркировку SMD резистора. Какие бывают типы маркировки SMD резисторов. Как определить номинал SMD резистора по маркировке. Как использовать онлайн-калькулятор для расчета номинала SMD резистора.

Содержание

Что такое SMD резисторы и зачем нужна их маркировка

SMD резисторы — это миниатюрные резисторы для поверхностного монтажа на печатные платы. Из-за своих малых размеров они не могут иметь привычную цветовую маркировку, поэтому используется специальная цифро-буквенная маркировка.

Маркировка SMD резисторов позволяет определить их номинал (сопротивление) и другие характеристики, такие как допуск. Правильное понимание маркировки необходимо для корректного применения этих компонентов.

Основные типы маркировки SMD резисторов

Существует несколько основных систем маркировки SMD резисторов:

  • Трехзначная маркировка (для резисторов с допуском 2%, 5%, 10%)
  • Четырехзначная маркировка (для резисторов с допуском 1% размера 0805 и больше)
  • Маркировка EIA-96 (для прецизионных резисторов с допуском 1%)

Рассмотрим каждый тип маркировки подробнее.


Трехзначная маркировка SMD резисторов

Это самая распространенная система маркировки. Она используется для резисторов с допуском 2%, 5% и 10% всех типоразмеров.

Принцип расшифровки:

  • Первые две цифры — значащие цифры номинала
  • Третья цифра — множитель (степень числа 10)

Например, маркировка «472» означает:

  • 47 — первые две значащие цифры
  • 2 — множитель 10^2 = 100
  • Итоговый номинал: 47 * 100 = 4700 Ом = 4,7 кОм

Еще примеры трехзначной маркировки:

  • 100 = 10 * 10^0 = 10 Ом
  • 223 = 22 * 10^3 = 22000 Ом = 22 кОм
  • 105 = 10 * 10^5 = 1000000 Ом = 1 МОм

Четырехзначная маркировка SMD резисторов

Четырехзначная маркировка применяется для резисторов с допуском 1% типоразмера 0805 и больше.

Принцип расшифровки:

  • Первые три цифры — значащие цифры номинала
  • Четвертая цифра — множитель (степень числа 10)

Например, маркировка «4992» означает:

  • 499 — первые три значащие цифры
  • 2 — множитель 10^2 = 100
  • Итоговый номинал: 499 * 100 = 49900 Ом = 49,9 кОм

Другие примеры четырехзначной маркировки:

  • 1001 = 100 * 10^1 = 1000 Ом = 1 кОм
  • 3300 = 330 * 10^0 = 330 Ом
  • 1004 = 100 * 10^4 = 1000000 Ом = 1 МОм

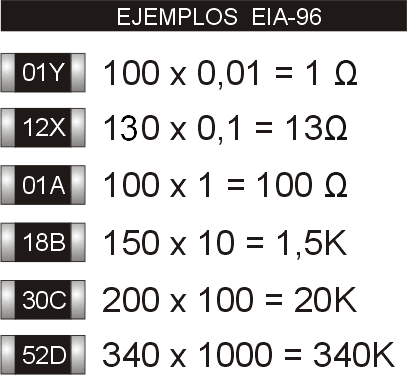

Маркировка SMD резисторов по стандарту EIA-96

Стандарт EIA-96 используется для маркировки прецизионных SMD резисторов с допуском 1%. Он позволяет закодировать большее количество номиналов на маленькой площади корпуса.


Маркировка состоит из двух цифр и одной буквы:

  • Две цифры — код из специальной таблицы, соответствующий определенному числу
  • Буква — множитель

Например, маркировка «01C» означает:

  • 01 — код, соответствующий числу 100 по таблице EIA-96
  • C — множитель 10^2 = 100
  • Итоговый номинал: 100 * 100 = 10000 Ом = 10 кОм

Для расшифровки такой маркировки необходимо использовать специальную таблицу кодов EIA-96.

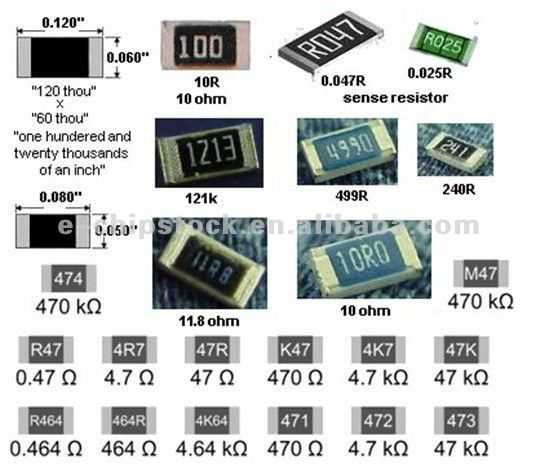

Как определить номинал SMD резистора по маркировке

Чтобы правильно определить номинал SMD резистора, нужно действовать по следующему алгоритму:

  1. Определить тип маркировки (3 цифры, 4 цифры или EIA-96)
  2. Выделить значащие цифры номинала
  3. Определить множитель
  4. Умножить значащие цифры на множитель
  5. При необходимости перевести результат в нужные единицы измерения (Ом, кОм, МОм)

Рассмотрим несколько примеров:

  • Маркировка «103» — это 10 * 10^3 = 10000 Ом = 10 кОм
  • Маркировка «4702» — это 470 * 10^2 = 47000 Ом = 47 кОм
  • Маркировка «33A» (EIA-96) — это 235 * 10^0 = 235 Ом

Онлайн-калькулятор для расчета номинала SMD резистора

Для быстрого определения номинала SMD резистора удобно использовать онлайн-калькуляторы. Они позволяют просто ввести маркировку и сразу получить результат в омах.


Как пользоваться калькулятором:

  1. Введите маркировку резистора в поле ввода
  2. Выберите тип маркировки (3 цифры, 4 цифры или EIA-96)
  3. Нажмите кнопку «Рассчитать»
  4. Результат отобразится в поле «Номинал резистора»

Такие калькуляторы значительно упрощают и ускоряют процесс определения номиналов SMD резисторов.

Типичные ошибки при расшифровке маркировки SMD резисторов

При работе с маркировкой SMD резисторов нужно быть внимательным, чтобы избежать распространенных ошибок:

  • Неправильное определение типа маркировки (например, принятие 4-значной маркировки за 3-значную)
  • Ошибки при подсчете нулей в множителе (например, 103 — это 10000 Ом, а не 1000 Ом)
  • Путаница с единицами измерения (например, 4К7 — это 4,7 кОм, а не 4007 Ом)
  • Неверная интерпретация буквенных обозначений в маркировке EIA-96

Чтобы избежать ошибок, всегда внимательно проверяйте свои расчеты и при необходимости используйте онлайн-калькуляторы для проверки.

Заключение

Правильное понимание маркировки SMD резисторов — важный навык для работы с современной электроникой. Зная основные принципы маркировки и умея пользоваться справочными таблицами и калькуляторами, вы сможете быстро и точно определять номиналы этих компонентов.


Регулярная практика в расшифровке маркировки поможет вам натренировать этот навык до автоматизма. Не стесняйтесь пользоваться справочными материалами и онлайн-инструментами — они значительно облегчают работу с SMD компонентами.


Маркировка SMD-резисторов — Калькулятор и Таблица

Предлагаем вашему вниманию очень простой онлайн-калькулятор для быстрого и точного расчета SMD-резисторов. При наличии смартфона и доступа в интернет такой «карманный помощник» будет всегда под рукой и вам не придется тратить время на поиски нужной информации.

Онлайн-калькулятор сильно упрощает работу, когда требуется рассчитать сопротивление или узнать маркировку SMD деталей.

Обратите внимание: под аббревиатурой SMD подразумевается компонент, который монтируется на плату. К примеру, чип-резистор вполне можно назвать SMD-резистором или просто — SMD элементом.

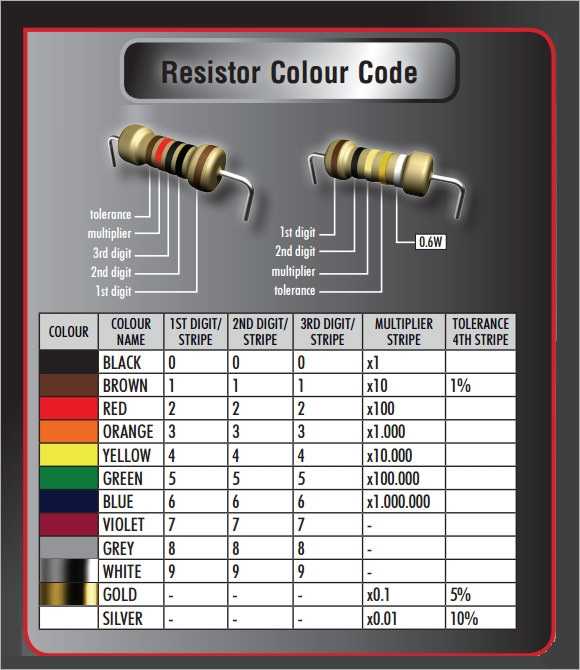

С одной стороны, разноцветные полоски (или кольца), присутствующие на деталях, сделали процесс заводской маркировки более простым. С другой — это нередко путает начинающих радиолюбителей.

Впрочем, разобраться при желании можно. Достаточно один раз понять принцип цветовой маркировки и дальше никаких проблем не возникнет.

Прежде чем приступать к «расшифровке» резистора, необходимо спозиционировать его перед глазами таким образом, чтобы цветные кольца располагались с левой стороны.

Третья цветная полоска на резисторе отвечает за количество нулей, которые надо добавить к полученному значению. Для этого вам потребуется табличка, в которой прописаны значения для каждого конкретного цвета.

Также иногда могут встречаться обозначения, заключенные в круглые скобки — так обычно обозначаются корпуса резисторов, которые принимаются за стандарт в той или иной компании.

Указаны первые 2 символа чип-элемента. Нажав на них вы попадёте на страницу с другой таблицей, где приводятся различные варианты остальных символов с кратким обозначением функций и параметров для каждого.

2 вывода 3 вывода 4 вывода 5 выводов 6 выводов >8 выводов
smcj
[do214ab]
7,0х6,0х2,6мм		 d2pak
[to263]
9,8х8,8х4,0мм		 mbs
[to269aa]
4,8х3,9х2,5мм		 d2pak5
[to263-5]
9,8х8,8х4,0мм		 mlp2x3
[mo229]
(dfn2030-6)
(lfcsp6)
3,0х2,0х0,75мм		 tssop8
[mo153]
4,4х3,0х1,0мм
smbj
[do214aa]
4,6х3,6х2,3мм		 dpak
[to252aa]
6,6х6,1х2,3мм		 sop4
4,4х4,1х2,0мм		 dpak5
[to252-5]
6,6х6,1х2,3мм		 ssot6
[mo193]
3,0х1,7х1,1мм		 chipfet
3,05х1,65х1,05мм
(gf1)
[do214ba]
4,5х1,4х2,5мм		 (smpc)
[to277a]
6,5х4,6х1,1мм		 ssop4
4,4х2,6х2,0мм		 sot223-5
6,5х3,5х1,8мм		 dfn2020-6
[sot1118]
(wson6 | llp6)
2,0х2,0х0,75мм		 tdfn8
(wson8)
(lfcsp8)
3,0х3,0х0,9мм
smaj
[do214ac]
4,5х2,6х2,0мм		 sot223
[to261aa]
{sc73}
6,5х3,5х1,8мм		 sot223-4
6,5х3,5х1,8мм		 mo240
(pqfn8l)
3,3х3,3х1,0мм		 sot23-6
[mo178ab]
{sc74}
2,9х1,6х1,1мм		 (mlf8)
2,0х2,0х0,85мм
sod123
[do219ab]
2,6х1,6х1,1мм		 sot89
[to243aa]
{sc62}
4,7х2,5х1,7мм		 sot143
2,9х1,3х1,0мм		 sot89-5
4,5х2,5х1,5мм		 tsot6
[mo193]
2,9х1,6х0,9мм		 msop8
[mo187aa]
3,0х3,0х1,1мм
sod123f
2,6х1,6х1,1мм		 sot23f
2,9х1,8х0,8мм		 sot343
2,0х1,3х0,9мм		 sot23-5
[mo193ab|mo178aa]
{sc74a}
(tsop5/sot753)
2,9х1,6х1,1мм		 sot363
[mo203ab|ttsop6]
{sc88|sc70-6}
(us6)
2,0х1,25х1,1мм		 vssop8
3,0х3,0х0,75мм
sod110
2,0х1,3х1,6мм		 sot346
[to236aa]
{sc59a}
(smini)
2,9х1,5х1,1мм		 sot543
1,6х1,2х0,5мм		 sct595
2,9х1,6х1,0мм		 sot563f
{sc89-6|sc170c}
[sot666]
1,6х1,2х0,6мм		 sot23-8
2,9х1,6х1,1мм
sod323
{sc76}
1,7х1,25х0,9мм		 sot23
[to236ab]
2,9х1,3х1,0мм		 (tsfp4-1)
1,4х0,8х0,55мм		 sot353
[mo203aa]
{sc88a|sc70-5}
(tssop5)
2,0х1,25х0,95мм		 sot886
[mo252]
(xson6/mp6c)
1,45х1,0х0,55мм		 sot765
[mo187ca]
(us8)
2,0х2,3х0,7мм
sod323f
{sc90a}
1,7х1,25х0,9мм		 dfn2020
(sot1061)
2,0х2,0х0,65мм		 (tslp4)
1,2х0,8х0,4мм		 sot553
(sot665|esv)
{sc107}
1,6х1,2х0,6мм		 wlcsp6
1,2х0,8х0,4мм		 usoic10
(rm10|micro10)
3,0х3,0х1,1мм
dfn1608
(sod1608)
1,6х0,8х0,4мм		 sot323
{sc70}
(usm)
2,0х1,25х0,9мм		 dfn4
1,0х1,0х0,6мм		 sot1226
(x2son5)
0,8х0,8х0,35мм		 tdfn10
(vson10|dfn10)
3,0х3,0х0,9мм
sod523f
{sc79}
1,2х0,8х0,6мм		 sot523
(sot416)
{sc75a}
1,6х0,8х0,7мм		 (dsbga4|wlcsp)
0,75х0,75х0,63мм		 (wson10)
3,0х3,0х0,8мм
sod822
(tslp2)
1,0х0,6х0,45мм		 sot523f
(sot490)
{sc89-3}
1,6х0,8х0,7мм		 msop10
[mo187da]
2,9х2,5х1,1мм
dfn1412
{sot8009}
1,4х1,2х0,5мм		 (uqfn10)
1,8х1,4х0,5мм
sot723
{sc105aa}
(tsfp-3)
1,2х0,8х0,5мм		 bga9
(9pin flip-chip)
1,45х1,45х0,6мм
dfn1110
{mo340ba}
(sot8015)
1,1х1,0х0,5мм
sot883
{sc101}
(tslp3-1)
1,0х0,6х0,5мм
sot1123
0,8х0,6х0,37мм

Резисторы и сопротивления. Маркировка smd резисторов



Добро пожаловать!

Комментарии и замечания пишите:

[email protected]









SMD резисторы маркируются различными способами. Способ маркировки зависит от типовеличины резистора и допуска. Резисторы типовеличины 0402 не маркируются. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки.


к примеру, маркировка 513 означает, что резистор имеет номинал 51 х 103 Ом = 51 кОм. Обозначение 100 указывает, что номинал резистора равен 10 Ом. Резисторы с допуском 1 % типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в омах. Буква R также служит для обозначения десятичной точки. к примеру, маркировка 7501 означает, что резистор имеет номинал 750Х101 Ок = 7,5 кОм. Резисторы с допуском 1 % типовеличины 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (табл. 1Л4) двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в омах. к примеру, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = = 12,4 кОм.

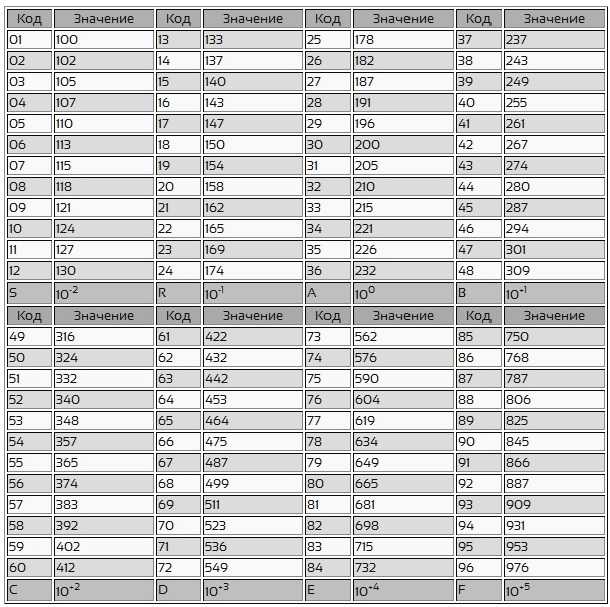

Таблица 1.14. Таблица маркировки SMD резисторов EIA-96
Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач.
01 100 13 133 25 178 37 237 49 316 61 422 73 562 85 750
02 102 14 13/ 26 182 38 243 50 324 62 432 74 576 86 768
03 105 15 140 27 187 39 249 51 332 63 442 75 590 87 787
04 107 16 143 28 191 40 255 52 340 64 453 76 604 88 806
05 110 17 147 29 196 41 261 53 348 65 464 77 619 89 825
06 113 18 150
30 		200 42 267 54 357 66 475 78 634 90 845
07 115 19 154 31 205 43 274 55 365 67 487 79 649 91 866
08 118 20 158 32 210 44 280 56 374 68 499 80 665 92 887
09 121 21 162 33 215 45 287 57 383 69 511 81 681 93 909
10 124 22 165 34 221 46 294 58 392 70 523 82 698 94 931
11 127 23 169 35 226 47 301 59 402 71 536 83 715 95 953
12 130 24 174 36 232 48 309 60 412 72 549 84 732 96 976
S 10–2 R 10–1 А 10° В 101 С 102 D 103 Е 104 F 105

Стандартная упаковка SMD резисторов — бумажная лента или бобина. На упаковку наносится маркировка с указанием типа резистора, его типовеличины, номинала, допуска. к примеру: RMC-18 (1206) 1002 FR, где буквой после номинала обозначен допуск (F = ±1%; J = ±5%; D = ±0,5%), а буква R означает, что резисторы упакованы на бумажной ленте в бобине.

Резистор 102 сколько ом — ТехПорт

Содержание

  1. Трехзначная нумерация резисторов с допуском 2%, 5% и 10%
  2. Четырехзначная нумерация резисторов с допуском 1%
  3. Трехзначная нумерация резисторов с допуском 1%
  4. SMD резисторы
  5. Типоразмеры SMD резисторов
  6. Размеры SMD резисторов и их мощность
  7. Маркировка SMD резисторов
  8. Маркировка с 3 и 4 цифрами
  9. Маркировка EIA-96
  10. Онлайн калькулятор SMD резисторов
  11. 40 комментариев
  12. Резистор.
  13. Обозначение резисторов на схеме.
  14. Цветовая маркировка резисторов.
  15. Кодовая маркировка резисторов.
  16. Маркировка SMD резисторов.
  17. Номиналы резисторов.

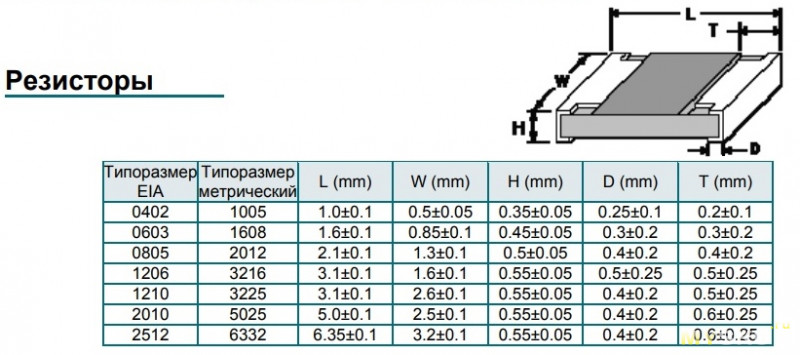

SMD резисторы для поверхностного монтажа имеют три основные характеристики: размер элемента (типоразмер), сопротивление в Омах, допуск сопротивления в процентах. Типоразмер обозначается четырехзначной цифрой. Ниже приведена таблица распространенных типоразмеров и их геометрических размеров.

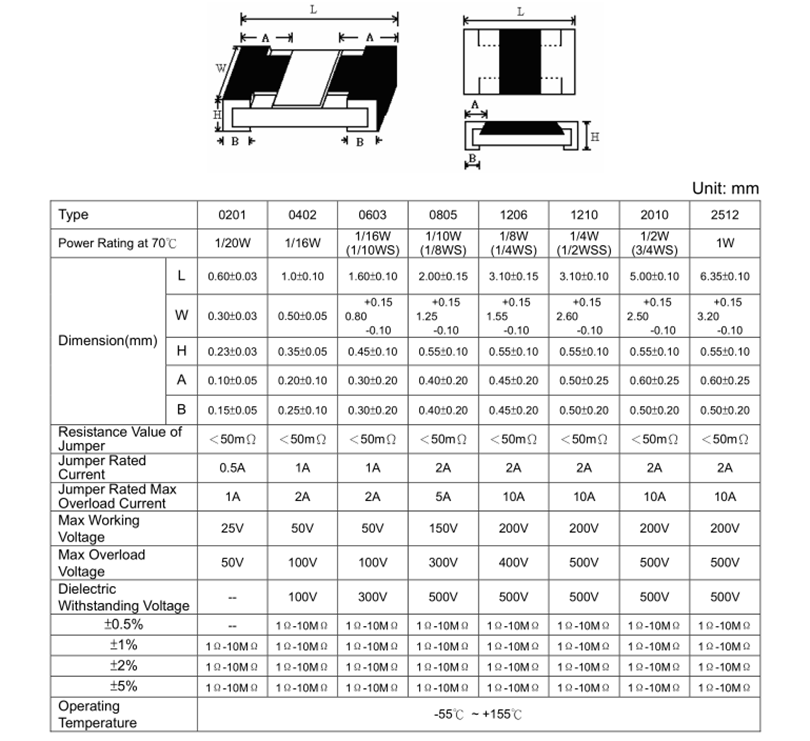

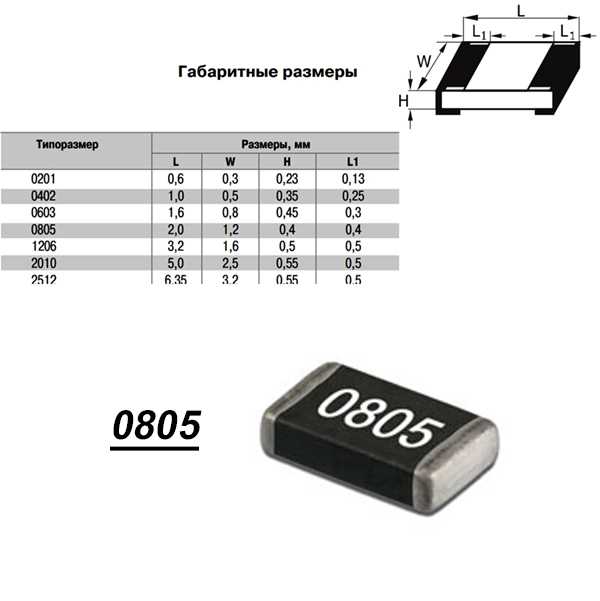

Обозначение типоразмера EIA Размеры, мм
L W H a
0402 1.00 0.50 0.20 0.25
0603 1.60 0.85 0.30 0.30
0805 2.10 1.30 0.40 0.40
1206 3.10 1.60 0.50 0. 50
1210 3.10 2.60 0.50 0.40
2010 5.00 2.50 0.60 0.40
2512 6.35 3.20 0.60 0.40

Трехзначная нумерация резисторов с допуском 2%, 5% и 10%

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами. Первые две цифры обозначают мантиссу, третья – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 512 означает, что резистор имеет номинал 51×100 Ом = 5.1 КОм, маркировка 104 означает номинал 10×10000 = 100кОм.

Существуют также SMD резисторы с нулевым сопротивлением или так называемые перемычки. Они маркируются символом 0 или 000.

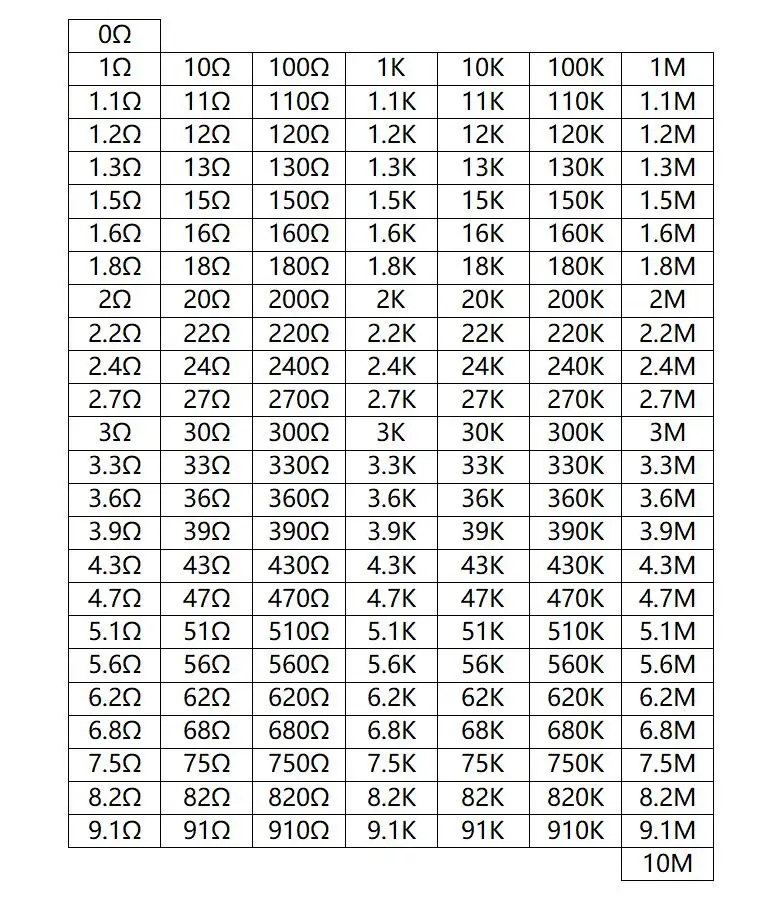

Ниже приведена таблица, используя которую вы сможете быстро определить номинал SMD резистора.

Изображение Номинал Изображение Номинал
10 Ом 51 Ом
100 Ом 510 Ом
1 кОм 5. 1 кОм
10 кОм 51 кОм
100 кОм 510 кОм
1 МОм 5.1 МОм

Четырехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами. Первые три из них обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 3401 означает, что резистор имеет номинал 340×10 Ом = 3.4 КОм.

= 3.4 КОм

Трехзначная нумерация резисторов с допуском 1%

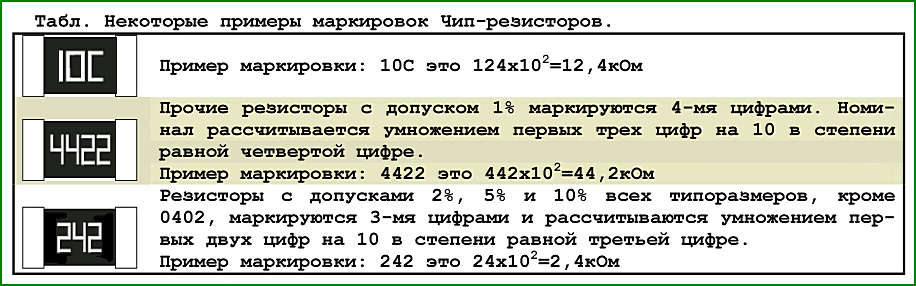

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ – буква, указывающая значение множителя: S=0. 1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

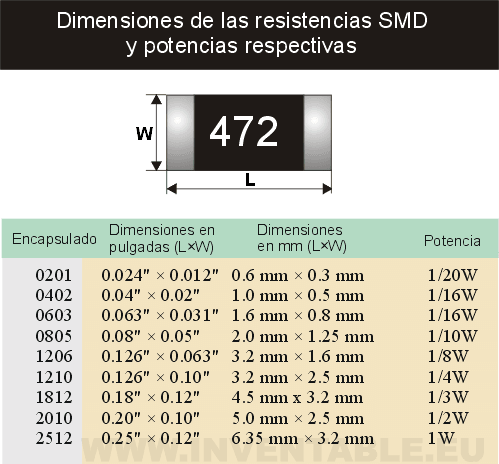

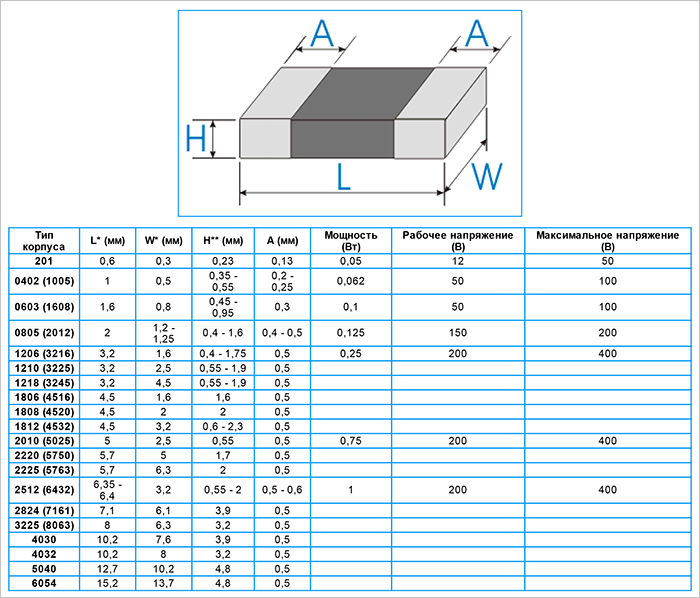

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

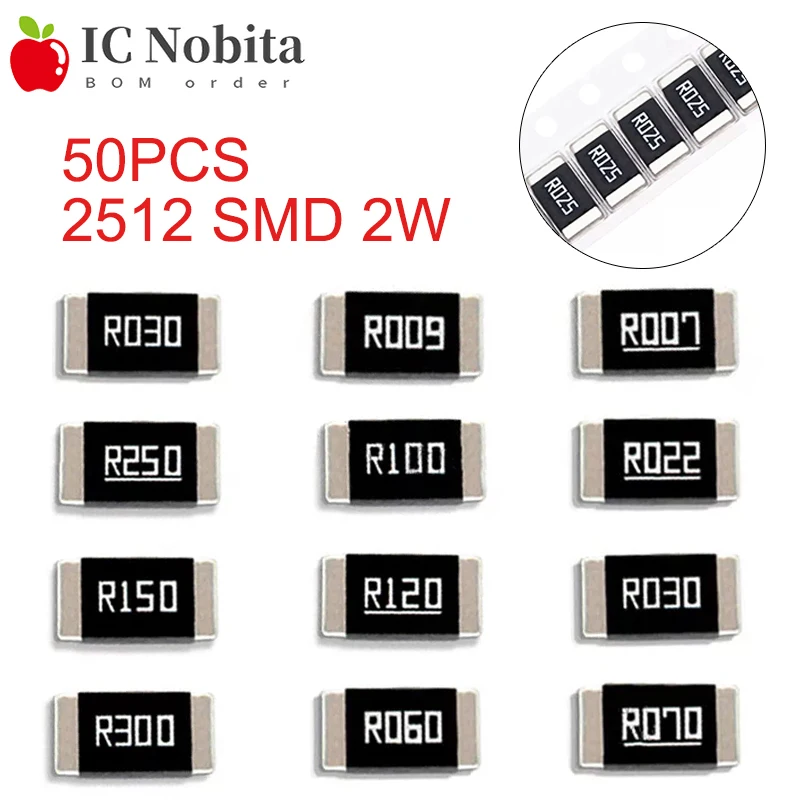

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

40 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Резисторы являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Кодовая маркировка резисторов.

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

Маркировка smd резисторов | Мастер Винтик.

Всё своими руками!

smd резисторы  – это постоянные резисторы, только малого размера, чем обычные выводные. По форме smd резисторы бывают квадратной, прямоугольной и цилиндрической формы.

Они не имеют проволочных выводов, которыми обычные резисторы вставляются в отверстия печатной платы, а smd имеют на концах небольшие контактные площадки, которые предназначены для поверхностного монтажа на печатную плату. Нет необходимости сверлить отверстия в печатной плате, более эффективно используется её поверхность.

Сопротивление smd резисторов измеряется в омах (Ом), килоом (кОм), мегаом (МОм) и обозначается специальным кодом.

Если на смд резисторе написано 0, 00, 000 или 0000 — это значит 0 Ом (перемычка).

Обозначения 3-х значные цифры

Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%. Например,  маркировка резисторов (типоразмер 0603, 0805 и 1206. Подробнее про типоразмеры в конце статьи):

Таблицы, ниже с примерами помогут вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

Таблица значений смд резисторов (Ом)

Код smd Значение Код smd Значение Код smd Значение Код smd Значение
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0.11 Ом 1R1 1.1 Ом 110 11 Ом 111 110 Ом
R12 0.12 Ом 1R2 1.2 Ом 120 12 Ом 121 120 Ом
R13 0.13 Ом 1R3 1.3 Ом 130 13 Ом 131 130 Ом
R15 0. 15 Ом 1R5 1.5 Ом 150 15 Ом 151 150 Ом
R16 0.16 Ом 1R6 1.6 Ом 160 16 Ом 161 160 Ом
R18 0.18 Ом 1R8 1.8 Ом 180 18 Ом 181 180 Ом
R20 0.2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
R22 0.22 Ом 2R2 2.2 Ом 220 22 Ом 221 220 Ом
R24 0.24 Ом 2R4 2.4 Ом 240 24 Ом 241 240 Ом
R27 0.27 Ом 2R7 2.7 Ом 270 27 Ом 271 270 Ом
R30 0.3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
R33 0.33 Ом 3R3 3. 3 Ом 330 33 Ом 331 330 Ом
R36 0.36 Ом 3R6 3.6 Ом 360 36 Ом 361 360 Ом
R39 0.39 Ом 3R9 3.9 Ом 390 39 Ом 391 390 Ом
R43 0.43 Ом 4R3 4.3 Ом 430 43 Ом 431 430 Ом
R47 0.47 Ом 4R7 4.7 Ом 470 47 Ом 471 470 Ом
R51 0.51 Ом 5R1 5.1 Ом 510 51 Ом 511 510 Ом
R56 0.56 Ом 5R6 5.6 Ом 560 56 Ом 561 560 Ом
R62 0.62 Ом 6R2 6.2 Ом 620 62 Ом 621 620 Ом
R68 0.68 Ом 6R8 6.8 Ом 680 68 Ом 681 680 Ом
R75 0. 75 Ом 7R5 7.5 Ом 750 75 Ом 751 750 Ом
R82 0.82 Ом 8R2 8.2 Ом 820 82 Ом 821 820 Ом
R91 0.91 Ом 9R1 9.1 Ом 910 91 Ом 911 910 Ом

Таблица значений смд резисторов (кОм, МОм)

Код smd Значение Код smd Значение Код smd Значение Код smd Значение
102 1 кОм 103 10 кОм 104 100 кОм 105 1 МОм
112 1.1 кОм 113 11 кОм 114 110 кОм 115 1.1 МОм
122 1.2 кОм 123 12 кОм 124 120 кОм 125 1.2 МОм
132 1. 3 кОм 133 13 кОм 134 130 кОм 135 1.3 МОм
152 1.5 кОм 153 15 кОм 154 150 кОм 155 1.5 МОм
162 1.6 кОм 163 16 кОм 164 160 кОм 165 1.6 МОм
182 1.8 кОм 183 18 кОм 184 180 кОм 185 1.8 МОм
202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
222 2.2 кОм 223 22 кОм 224 220 кОм 225 2.2 МОм
242 2.4 кОм 243 24 кОм 244 240 кОм 245 2.4 МОм
272 2.7 кОм 273 27 кОм 274 270 кОм 275 2.7 МОм
302 3 кОм 303 30 кОм 304 300 кОм 305 3 МОм
332 3. 3 кОм 333 33 кОм 334 330 кОм 335 3.3 МОм
362 3.6 кОм 363 36 кОм 364 360 кОм 365 3.6 МОм
392 3.9 кОм 393 39 кОм 394 390 кОм 395 3.9 МОм
432 4.3 кОм 433 43 кОм 434 430 кОм 435 4.3 МОм
472 4.7 кОм 473 47 кОм 474 470 кОм 475 4.7 МОм
512 5.1 кОм 513 51 кОм 514 510 кОм 515 5.1 МОм
562 5.6 кОм 563 56 кОм 564 560 кОм 565 5.6 МОм
622 6.2 кОм 623 62 кОм 624 620 кОм 625 6.2 МОм
682 6. 8 кОм 683 68 кОм 684 680 кОм 685 6.8 МОм
752 7.5 кОм 753 75 кОм 754 750 кОм 755 7.5 МОм
822 8.2 кОм 823 82 кОм 824 820 кОм 815 8.2 МОм
912 9.1 кОм 913 91 кОм 914 910 кОм 915 9.1 МОм

НАПРИМЕР:

Обозначения 4-х значные цифры

Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли. Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.

Цифры и буквы в обозначениях смд резисторов

Обозначения цифрами разобрались, но есть smd резисторы, на которых нанесены цифры и буквы, по которым можно определить характеристики данного элемента. Стоит две или три цифры и латинская буква. Цифры — это номинал, буква — множитель.

Встречается два вида обозначений: сначала цифры, потом буква и наоборот. Первый используется для маркировки элементов с точностью 1% из номинального ряда Е96. Второй встречается на компонентах с точностью 2%, 5% и 10% из номинальных рядов Е12 и Е24.

Обозначение с двумя цифрами и буквой похожи на простые цифровые обозначения. Но, так как номиналы сопротивлений берутся из номинального ряда Е96, то закономерности в символах обнаружить не удастся, понадобится таблица, ниже.

Обозначения Стандарт EIA-96

Если резистор представлен комбинацией из букв и цифр, то первые два знака – значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.

Буква — это степень десяти: Z множитель 0,001, Y/R – 0,01 и т.д. А х 1, затем по нарастанию: B/Н – 10 и т.д.

Таблица расшифровки цифро-буквенной кодировки резисторов

Второй вариант цифро-буквенных обозначений подчиняется тому же принципу, только здесь в цифровом коде ещё зашифрована точность резистора.

Примеры расшифровки кодов на резисторах, допуски:

Типоразмер смд резисторов

Важной характеристикой резисторов считается типоразмер резисторов. Это длина и ширина корпуса, от этого зависит мощность резистора.

Рассмотрим, типовые размеры смд резисторов:

  • SMD-резисторы 0075: длина =0,3 мм, ширина =0,15 мм, высота =0,15 мм. 1 Ом — 30 МОм. Мощность 0,02 Вт, напряжение до 50 В.
  • SMD-резисторы 0100: длина =0,4 мм, ширина =0,2 мм, высота =0,2 мм. 1 Ом — 30 МОм. Мощность 0,03 Вт, напряжение до 50 В.
  • SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. 1 Ом — 30 МОм. Мощность 0,05 Вт, напряжение до 50 В.
  • SMD-резисторы 0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. 1 Ом — 30 МОм. Мощность 0,06 Вт, напряжение до 100 В.
  • SMD-резисторы 0603: длина =1,6 мм, ширина =0,85 мм, высота =0,45 мм. 1 Ом — 30 МОм. Мощность 0,075 Вт, напряжение до 100 В.
  • SMD-резисторы 0805: длина =2,1 мм, ширина =1,3 мм, высота =0,4 мм. 1 Ом — 30 МОм. Мощность 0,1 Вт, напряжение до 200 В.
  • SMD-резисторы 1206: длина =3,1 мм, ширина =1,6 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,125 Вт, напряжение до 200 В.
  • SMD-резисторы 1210: длина =3,2 мм, ширина =2,5 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,25 Вт, напряжение до 200 В.
  • SMD-резисторы 1812: длина =4,5 мм, ширина =3,2 мм, высота =0,5 мм. 1 Ом — 30 МОм. Мощность 0,33 Вт, напряжение до 200 В.
  • SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. 1 Ом — 30 МОм. Мощность 0,5 Вт, напряжение до 200 В.
  • SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. 1 Ом — 30 МОм. Мощность 1 Вт, напряжение до 400В.

Метки: [ справка, цветовая маркировка ]

Популярность: 3 087 просм.

SMD резисторы — устройство, параметры и характеристики


Характеристики

Такие миниатюрные резисторы прекрасно подходят для поверхностного монтажа. Маркировка позволяет узнать типоразмер, мощность и сопротивление изделия.

По форме СМД-резисторы бывают прямоугольными, квадратными, круглыми, овальными, профиль – низкий. Низкопрофильные элементы размещаются на плате очень компактно и существенно экономят полезную площадь.

SMD-резисторы классифицируют по ряду параметров, таких как:

  • Номинальное сопротивление
    . Эта величина измеряется при определенных параметрах внешней среды, важнейшим из которых является температура. Обычно номинальным считается сопротивление, измеренное при температуре +20 °C и нормальном атмосферном давлении.
  • Допуск на номинальное сопротивление
    . Возможные допуски – от 0,05 до +5 %. Наиболее популярные и доступные по цене детали с допусками +/-1 % и +/-5 %. Более точные модели приходится предварительно заказывать, и стоят они значительно дороже менее точных аналогов.
  • Температурный коэффициент изменения сопротивления (ТКС)
    . Этот параметр характеризует обратимое относительное изменение сопротивления детали при колебании температуры на 1 °C. Температурные изменения детали возможны из-за перепадов температуры окружающей среди или саморазогрева резистора. Единица измерения этой величины – ppm. Современные SMD-резисторы производят с ТКС, значение которого находится в пределах +/-5…+/-200 ppm. Если для составления схемы используются детали одного производителя, то значения их номинальных сопротивлений и ТКС ближе друг к другу, чем это отражено в паспорте на каждую деталь. Поэтому использование деталей одного производителя позволяет улучшить точность схемы как при постоянной температуре, так и при ее изменениях.
  • Мощность рассеивания
    . Этот параметр зависит от размера, его определяют по таблице.

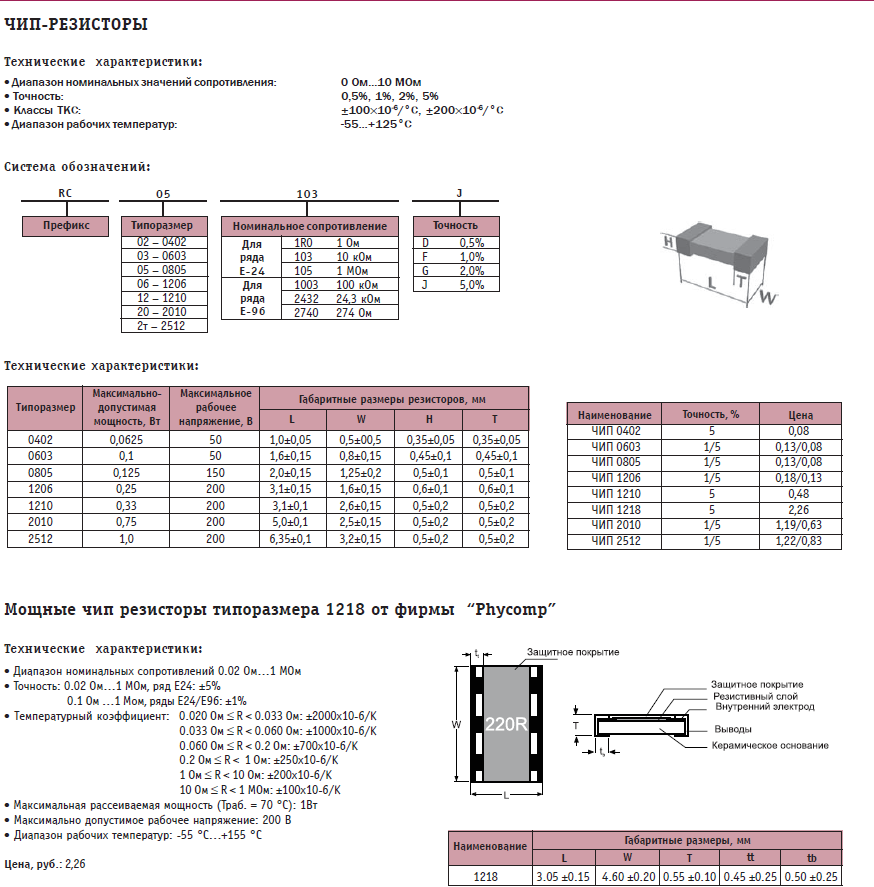

Типовые размеры SMD-резисторов

Размеры и форму этих деталей определяет нормативный документ JEDEC. На корпус наносится маркировка, которая сообщает о длине и ширине резистора в дюймах. Это наиболее распространенный вариант, используемый производителями, поставщиками, продавцами.

Например, маркировка 0804 означает, что длина детали равна 0,08 дюйма, а ширина – 0,04 дюйма. В системе СИ размеры указываются в миллиметрах. Для перевода в миллиметры дюймы умножают на 2,54. Обозначение резистора 0804 в системе СИ – 2010. Длина – 2,0 мм, ширина – 1,0 мм.

Для подбора нужного вида детали, расшифровки кодов можно воспользоваться калькулятором SMD-резисторов или специальной программой «Резистор». С их помощью можно узнать номинальное сопротивление имеющегося резистора или, наоборот, выяснить, как выглядит маркирорвка для нужного номинала.

Каждый размер SMD-резистора имеет определенную максимальную рассеиваемую мощность.

Мощность (Вт)
02010,60,05
04021,10,062
06031,60,1
08052,10,125
12063,10,25

Подстроечные SMD резисторы

Изделия этой категории выпускают в открытом и закрытом вариантах исполнения. Некоторые модели оснащают герметичным корпусом для длительного сохранения работоспособности в условиях повышенного уровня влажности (пылевого загрязнения атмосферы).

Единый стандарт типоразмеров для подстроечных резисторов отсутствует. Производители самостоятельно определяют систему маркировки, утверждают правила специальными нормативами.

Типы маркировки SMD-резисторов

Резисторы для поверхностного монтажа – детали очень маленьких размеров, поэтому стандартная система, применяемая на проволочных сопротивлениях, для данного случая не подходит. Детали 0402 не маркируются, а резисторы остальных типоразмеров обозначаются различными, специально для них разработанными способами. Выбор конкретного варианта зависит от типоразмера и допуска.

Маркировка из трех или четырех цифр

Резисторы с допусками 2 %, 5 %, 10 % всех типоразмеров имеют обозначения, в которых первые две или три цифры характеризуют численное значение номинального сопротивления. Последняя – это множитель, показывающий, в какую степень необходимо возвести 10, чтобы получить окончательный результат. Например, 103 означает номинал 10 000 Ом или 10 кОм.

В обозначении резисторов с номинальным сопротивлением менее 10 Ом используется буква R, которая ставится на месте десятичной запятой. Например, 0R5 – обозначает номинальное сопротивление 0,5 Ом.

Маркировка из двух цифр и одной буквы

Этот вариант применяется для прецизионных (очень точных деталей с допуском по сопротивлению 1 % и менее), которые отличаются очень маленькими габаритами. Их маркируют в соответствии со стандартом EIA-96.

Такая маркировка состоит из двух элементов:

  • цифры – характеризуют код номинального сопротивления резистора;
  • буква – определяет множитель, показывающий степень, в которую необходимо возвести 10, чтобы получить конечный результат.

Маркировка с цифрами в начале и буквой после них может использоваться для деталей с допусками 2 %, 5 %, 10 %. Расшифровка таких маркировок осуществляется по таблицам.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

  • из трёх цифр;
  • из четырёх цифр;
  • из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% ( прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора.

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Что такое SMD-резистор – внутреннее устройство

Данный прибор состоит из керамической подложки с нанесенным на нее резистивным слоем из определенного материала и контактных площадок, а также защитного покрытия (полимер, смола, стекло). Сопротивление слоя зависит от типа материала и его толщины. Разные составляющие элементы могут быть выполнены из хрома, никеля, олова, оксидов рутения, серебра или палладия, а также различных сплавов.

В конструкцию СМД-резистора входят:

  • Подложка, изготовленная из диэлектрика с хорошей теплопроводностью – оксида алюминия.
  • Резистивный слой – тонкая металлическая (хромовая) или оксидная пленка (оксид рутения) толщиной до 10 мкм. Материал резистивного слоя имеет низкий ТКС, обеспечивающий стабильность параметров при изменении температуры и возможность изготавливать прецизионные резисторы. Для изготовления деталей номинальным сопротивлением менее 100 Ом для резистивного слоя используется константан. Резистивный элемент определяет большинство электрических свойств SMD-резистора.
  • Контактные площадки. Их формируют из нескольких слоев. Внутренний слой изготавливают из драгметаллов – палладия или серебра. Промежуточный слой – никелевый, наружный – свинцово-оловянный. Использование этих материалов обеспечивает идеальную связанность слоев, которая определяет надежность контактов и уровень шумов.

Состав резистивного слоя, характер его обработки, технология нанесения на подложку чаще всего являются ноу-хау производителя и держатся в строжайшей тайне.

Внутренняя структура

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия (Al2O3). Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду.

Внутренняя структура резистора.

Основные (но не все) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например, чистого хрома или двуокиси рутения, нанесенная на подложку.

Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя.

Некоторые виды – резисторы проволочные – в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов. Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой.

Интересный материал для ознакомления: что такое вариасторы.

Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы. Последним элементом конструкции SMD резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги. Этот слой выполняется из стекла или полимерных материалов.

Технология поверхностного монтажа SMD-резисторов

Монтаж поверхностных резисторов в любительских мастерских осуществляется с помощью фена, а в производственных условиях происходит в специальных печах.

Этапы монтажа деталей на плату в серийном и массовом производстве:

  • На плате размещают небольшие прокладки из серебра или золота, свинцово-оловянные пластины, на которых будут закрепляться SMD-компоненты.
  • С помощью машины на подготовленные монтажные площадки наносится паяльная паста и смесь, состоящая из флюса и припоя.
  • После подготовки печатной платы в устройство (Pick-машину) подаются компоненты в лотках, на рулонах ленты или в трубках. Затем машины размещают их на плате. Производительность оборудования может достигать 60 000 элементов в час.
  • Собранная плата поступает в печь с температурой, достаточной для расплавления припоя.
  • После извлечения из печи платы охлаждают и очищают от рассеянных частиц припоя.

Качество проверяют визуальным осмотром, в ходе которого определяют отсутствующие детали и степень очистки.

Разработка и внедрение технологии поверхностного монтажа (SMT) позволили автоматизировать процесс сборки плат и ускорить его, сделать проще, дешевле и эффективней. На практике может встречаться гибрид технологий поверхностного и сквозного монтажа.

Применение резисторов поверхностного монтажа положительно сказывается на массе и размерах радиоэлектронных устройств, на их частотных параметрах.

Маркировка SMD резисторов

Виктор

Таблица кодов и значений smd резисторов
КодЗнач. КодЗнач.КодЗнач.КодЗнач.
R100.1Ω1R01Ω10010Ω101100Ω
R110.11Ω1R11.1Ω11011Ω111110Ω
R120.12Ω1R21.2Ω12012Ω121120Ω
R130.13Ω1R31.3Ω13013Ω131130Ω
R150.15Ω1R51.5Ω15015Ω151150Ω
R160. 16Ω1R61.6Ω16016Ω161160Ω
R180.18Ω1R81.8Ω18018Ω181180Ω
R200.2Ω2R02Ω20020Ω201200Ω
R220.22Ω2R22.2Ω22022Ω221220Ω
R240.24Ω2R42.4Ω24024Ω241240Ω
R270.27Ω2R72.7Ω27027Ω271270Ω
R300. 3Ω3R03Ω30030Ω301300Ω
R330.33Ω3R33.3Ω33033Ω331330Ω
R360.36Ω3R63.6Ω36036Ω361360Ω
R390.39Ω3R93.9Ω39039Ω391390Ω
R430.43Ω4R34.3Ω43043Ω431430Ω
R470.47Ω4R74.7Ω47047Ω471470Ω
R510. 51Ω5R15.1Ω51051Ω511510Ω
R560.56Ω5R65.6Ω56056Ω561560Ω
R620.62Ω6R26.2Ω62062Ω621620Ω
R680.68Ω6R86.8Ω68068Ω681680Ω
R750.75Ω7R57.5Ω75075Ω751750Ω
R820.82Ω8R28.2Ω82082Ω821820Ω
R910. 91Ω9R19.1Ω91091Ω911910Ω
КодЗнач.КодЗнач.КодЗнач.КодЗнач.
1021kΩ10310kΩ104100kΩ1051MΩ
1121.1kΩ11311kΩ114110kΩ1151.1MΩ
1221.2kΩ12312kΩ124120kΩ1251.2MΩ
1321.3kΩ13313kΩ134130kΩ1351. 3MΩ
1521.5kΩ15315kΩ154150kΩ1551.5MΩ
1621.6kΩ16316kΩ164160kΩ1651.6MΩ
1821.8kΩ18318kΩ184180kΩ1851.8MΩ
2022kΩ20320kΩ204200kΩ2052MΩ
2222.2kΩ22322kΩ224220kΩ2252.2MΩ
2422.4kΩ24324kΩ244240kΩ2452. 4MΩ
2722.7kΩ27327kΩ274270kΩ2752.7MΩ
3023kΩ30330kΩ304300kΩ3053MΩ
3323.3kΩ33333kΩ334330kΩ3353.3MΩ
3623.6kΩ36336kΩ364360kΩ3653.6MΩ
3923.9kΩ39339kΩ394390kΩ3953.9MΩ
4324.3kΩ43343kΩ434430kΩ4354. 3MΩ
4724.7kΩ47347kΩ474470kΩ4754.7MΩ
5125.1kΩ51351kΩ514510kΩ5155.1MΩ
5625.6kΩ56356kΩ564560kΩ5655.6MΩ
6226.2kΩ62362kΩ624620kΩ6256.2MΩ
6826.8kΩ68368kΩ684680kΩ6856.8MΩ
7527.5kΩ75375kΩ754750kΩ7557. 5MΩ
8228.2kΩ82382kΩ824820kΩ8158.2MΩ
9129.1kΩ91391kΩ914910kΩ9159.1MΩ


Previous: Таблица SMD транзисторов

Next: Кинескоп: проверка и восстановление

Таблицы номиналов резисторов / Справочники

Значения сопротивления для широко используемых 3-значных, 4-значных (серия E24), 4-значных резисторов серии E96) и резисторов серии EIA-96

СКАЧАТЬ БЕСПЛАТНО

СПРАВОЧНИК ЦВЕТОВЫХ КОДОВ РЕЗИСТОРА
Значения сопротивления для наиболее часто используемых
3-значный, 4-значный (серия E24),
4-значный (серия E96) и резисторы серии EIA-96

ЗАГРУЗИТЕ СЕЙЧАС!

3-разрядные резисторы серии
В следующих таблицах перечислены все наиболее часто используемые 4-разрядные резисторы для поверхностного монтажа
от 0,1 Ом до 9,76 МОм.

Код Значение Код Значение Код Значение Код Значение
Р10 0,1 Ом 1R0 1Ом 100 10 Ом 101 100 Ом
Р11 0,11 Ом 1R1 1,1 Ом 110 11 Ом 111 110 Ом
R12 0,12 Ом 1R2 1,2 Ом 120 12 Ом 121 120 Ом
Р13 0,13 Ом 1R3 1,3 Ом 130 13 Ом 131 130 Ом
Р15 0,15 Ом 1R5 1,5 Ом 150 15 Ом 151 150 Ом
Р16 0,16 Ом 1R6 1,6 Ом 160 16 Ом 161 160 Ом
Р18 0,18 Ом 1R8 1,8 Ом 180 18 Ом 181 180 Ом
Р20 0,2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
Р22 0,22 Ом 2R2 2,2 Ом 220 22 Ом 221 220 Ом
Р24 0,24 Ом 2R4 2,4 Ом 240 24 Ом 241 240 Ом
Р27 0,27 Ом 2R7 2,7 Ом 270 27 Ом 271 270 Ом
Р30 0,3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
Р33 0,33 Ом 3R3 3,3 Ом 330 33 Ом 331 330 Ом
Р36 0,36 Ом 3R6 3,6 Ом 360 36 Ом 361 360 Ом
Р39 0,39 Ом 3R9 3,9 Ом 390 39 Ом 391 390 Ом
Р43 0,43 Ом 4R3 4,3 Ом 430 43 Ом 431 430 Ом
Р47 0,47 Ом 4R7 4,7 Ом 470 47 Ом 471 470 Ом
Р51 0,51 Ом 5R1 5,1 Ом 510 51Ом 511 510 Ом
Р56 0,56 Ом 5R6 5,6 Ом 560 56 Ом 561 560 Ом
Р62 0,62 Ом 6R2 6,2 Ом 620 62 Ом 621 620 Ом
Р68 0,68 Ом 6R8 6,8 Ом 680 68 Ом 681 680 Ом
Р75 0,75 Ом 7R5 7,5 Ом 750 75 Ом 751 750Ом
Р82 0,82 Ом 8R2 8,2 Ом 820 82Ом 821 820Ом
Р91 0,91 Ом 9R1 9,1 Ом 910 91Ом 911 910Ом
102 1кОм 103 10кОм 104 100кОм 105 1МОм
112 1,1 кОм 113 11кОм 114 110кОм 115 1,1 МОм
122 1,2 кОм 123 12кОм 124 120 кОм 125 1,2 МОм
132 1,3 кОм 133 13кОм 134 130кОм 135 1,3 МОм
152 1,5 кОм 153 15кОм 154 150кОм 155 1,5 МОм
162 1,6 кОм 163 16 кОм 164 160 кОм 165 1,6 МОм
182 1,8 кОм 183 18кОм 184 180кОм 185 1,8 МОм
202 2кОм 203 20кОм 204 200кОм 205 2 МОм
222 2,2 кОм 223 22кОм 224 220кОм 225 2,2 МОм
242 2,4 кОм 243 24кОм 244 240кОм 245 2,4 МОм
272 2,7 кОм 273 27кОм 274 ​​ 270кОм 275 2,7 МОм
302 3кОм 303 30кОм 304 300кОм 305 3 МОм
332 3,3 кОм 333 33кОм 334 330кОм 335 3,3 МОм
362 3,6 кОм 363 36кОм 364 360кОм 365 3,6 МОм
392 3,9 кОм 393 39кОм 394 390кОм 395 3,9 МОм
432 4,3 кОм 433 43кОм 434 430кОм 435 4,3 МОм
472 4,7 кОм 473 47кОм 474 470кОм 475 4,7 МОм
512 5,1 кОм 513 51кОм 514 510кОм 515 5,1 МОм
562 5,6 кОм 563 56кОм 564 560кОм 565 5,6 МОм
622 6,2 кОм 623 62кОм 624 620кОм 625 6,2 МОм
682 6,8 кОм 683 68кОм 684 680кОм 685 6,8 МОм
752 7,5 кОм 753 75кОм 754 750кОм 755 7,5 МОм
822 8,2 кОм 823 82кОм 824 820кОм 815 8,2 МОм
912 9,1 кОм 913 91кОм 914 910кОм 915 9,1 МОм

4-разрядные резисторы серии E24
В следующих таблицах перечислены все наиболее часто используемые 4-разрядные резисторы для поверхностного монтажа
от 0,1 Ом до 9,76 МОм.

Код Значение Код Значение Код Значение Код Значение
0R10 0,1 Ом 1R00 1Ом 10R0 10 Ом 1000 100 Ом
0R11 0,11 Ом 1R10 1,1 Ом 11R0 11 Ом 1100 110 Ом
0R12 0,12 Ом 1R20 1,2 Ом 12R0 12 Ом 1200 120 Ом
0R13 0,13 Ом 1R30 1,3 Ом 13R0 13 Ом 1300 130 Ом
0R15 0,15 Ом 1R50 1,5 Ом 15R0 15 Ом 1500 150 Ом
0R16 0,16 Ом 1R60 1,6 Ом 16R0 16 Ом 1600 160 Ом
0R18 0,18 Ом 1R80 1,8 Ом 18R0 18 Ом 1800 180 Ом
0R20 0,2 Ом 2R00 2 Ом 20R0 20 Ом 2000 200 Ом
0R22 0,22 Ом 2R20 2,2 Ом 22R0 22 Ом 2200 220 Ом
0R24 0,24 Ом 2Р40 2,4 Ом 24R0 24 Ом 2400 240 Ом
0R27 0,27 Ом 2Р70 2,7 Ом 27R0 27 Ом 2700 270 Ом
0R30 0,3 Ом 3R00 3 Ом 30R0 30 Ом 3000 300 Ом
0R33 0,33 Ом 3R30 3,3 Ом 33R0 33 Ом 3300 330 Ом
0R36 0,36 Ом 3R60 3,6 Ом 36R0 36 Ом 3600 360 Ом
0R39 0,39 Ом 3R90 3,9 Ом 39R0 39 Ом 3900 390 Ом
0R43 0,43 Ом 4R30 4,3 Ом 43R0 43 Ом 4300 430 Ом
0R47 0,47 Ом 4R70 4,7 Ом 47R0 47 Ом 4700 470 Ом
0R51 0,51 Ом 5R10 5,1 Ом 51R0 51Ом 5100 510 Ом
0R56 0,56 Ом 5R60 5,6 Ом 56R0 56 Ом 5600 560 Ом
0R62 0,62 Ом 6R20 6,2 Ом 62R0 62 Ом 6200 620 Ом
0R68 0,68 Ом 6R80 6,8 Ом 68R0 68 Ом 6800 680 Ом
0R75 0,75 Ом 7R50 7,5 Ом 75R0 75 Ом 7500 750Ом
0R82 0,82 Ом 8R20 8,2 Ом 82R0 82Ом 8200 820Ом
0R91 0,91 Ом 9R10 9,1 Ом 91R0 91Ом 9100 910Ом
1001 1кОм 1002 10кОм 1003 100кОм 1004 1МОм
1101 1,1 кОм 1102 11кОм 1103 110кОм 1104 1,1 МОм
1201 1,2 кОм 1202 12кОм 1203 120 кОм 1204 1,2 МОм
1301 1,3 кОм 1302 13кОм 1303 130кОм 1304 1,3 МОм
1501 1,5 кОм 1502 15кОм 1503 150кОм 1504 1,5 МОм
1601 1,6 кОм 1602 16кОм 1603 160 кОм 1604 1,6 МОм
1801 1,8 кОм 1802 18кОм 1803 180кОм 1804 1,8 МОм
2001 2кОм 2002 20кОм 2003 200кОм 2004 2МОм
2201 2,2 кОм 2202 22кОм 2203 220кОм 2204 2,2 МОм
2401 2,4 кОм 2402 24кОм 2403 240кОм 2404 2,4 МОм
2701 2,7 кОм 2702 27кОм 2703 270кОм 2704 2,7 МОм
3001 3кОм 3002 30кОм 3003 300кОм 3004 3 МОм
3301 3,3 кОм 3302 33кОм 3303 330кОм 3304 3,3 МОм
3601 3,6 кОм 3602 36 кОм 3603 360кОм 3604 3,6 МОм
3901 3,9 кОм 3902 39кОм 3903 390кОм 3904 3,9 МОм
4301 4,3 кОм 4302 43кОм 4303 430кОм 4304 4,3 МОм
4701 4,7 кОм 4702 47кОм 4703 470кОм 4704 4,7 МОм
5101 5,1 кОм 5102 51кОм 5103 510кОм 5104 5,1 МОм
5601 5,6 кОм 5602 56кОм 5603 560кОм 5604 5,6 МОм
6201 6,2 кОм 6202 62кОм 6203 620кОм 6204 6,2 МОм
6801 6,8 кОм 6802 68кОм 6803 680кОм 6804 6,8 МОм
7501 7,5 кОм 7502 75кОм 7503 750кОм 7504 7,5 МОм
8201 8,2 кОм 8202 82кОм 8203 820 кОм 8194 8,2 МОм
9101 9,1 кОм 9102 91кОм 9103 910кОм 9104 9,1 МОм

4-разрядные резисторы серии E96
В следующей таблице перечислены все часто используемые резисторы для поверхностного монтажа
с кодом EIA-96 от 1 Ом до 97,6 МОм.

Код Значение Код Значение Код Значение Код Значение
0R10 0,1 Ом 1R00 1Ом 10R0 10 Ом 1000 100 Ом
Р102 0,102 Ом 1R02 1,02 Ом 10R2 10,2 Ом 1020 102Ом
Р105 0,105 Ом 1R05 1,05 Ом 10R5 10,5 Ом 1050 105 Ом
Р107 0,107 Ом 1R07 1,07 Ом 10R7 10,7 Ом 1070 107Ом
0R11 0,11 Ом 1R10 1,1 Ом 11R0 11 Ом 1100 110 Ом
Р113 0,113 Ом 1R13 1,13 Ом 11R3 11,3 Ом 1130 113 Ом
Р115 0,115 Ом 1R15 1,15 Ом 11R5 11,5 Ом 1150 115 Ом
Р118 0,118 Ом 1R18 1,18 Ом 11R8 11,8 Ом 1180 118 Ом
Р121 0,121 Ом 1R21 1,21 Ом 12R1 12,1 Ом 1210 121Ом
Р124 0,124 Ом 1R24 1,24 Ом 12R4 12,4 Ом 1240 124 Ом
Р127 0,127 Ом 1R27 1,27 Ом 12R7 12,7 Ом 1270 127 Ом
0R13 0,13 Ом 1R30 1,3 Ом 13R0 13 Ом 1300 130 Ом
Р133 0,133 Ом 1R33 1,33 Ом 13R3 13,3 Ом 1330 133 Ом
Р137 0,137 Ом 1R37 1,37 Ом 13R7 13,7 Ом 1370 137 Ом
0R14 0,14 Ом 1R40 1,4 Ом 14R0 14 Ом 1400 140 Ом
Р143 0,143 Ом 1R43 1,43 Ом 14R3 14,3 Ом 1430 143 Ом
Р147 0,147 Ом 1R47 1,47 Ом 14R7 14,7 Ом 1470 147 Ом
0R15 0,15 Ом 1R50 1,5 Ом 15R0 15 Ом 1500 150 Ом
Р154 0,154 Ом 1R54 1,54 Ом 15R4 15,4 Ом 1540 154 Ом
Р158 0,158 Ом 1R58 1,58 Ом 15R8 15,8 Ом 1580 158 Ом
Р162 0,162 Ом 1R62 1,62 Ом 16R2 16,2 Ом 1620 162 Ом
Р165 0,165 Ом 1R65 1,65 Ом 16R5 16,5 Ом 1650 165 Ом
Р169 0,169 Ом 1R69 1,69 Ом 16R9 16,9 Ом 1690 169 Ом
Р174 0,174 Ом 1R74 1,74 Ом 17R4 17,4 Ом 1740 174 Ом
Р178 0,178 Ом 1R78 1,78 Ом 17R8 17,8 Ом 1780 178 Ом
Р182 0,182 Ом 1R82 1,82 Ом 18R2 18,2 Ом 1820 182 Ом
Р187 0,187 Ом 1R87 1,87 Ом 18R7 18,7 Ом 1870 187 Ом
Р191 0,191 Ом 1R91 1,91 Ом 19R1 19,1 Ом 1910 191Ом
Р196 0,196 Ом 1R96 1,96 Ом 19R6 19,6 Ом 1960 196Ом
0R20 0,2 Ом 2R00 2 Ом 20R0 20 Ом 2000 200 Ом
Р205 0,205 Ом 2R05 2,05 Ом 20R5 20,5 Ом 2050 205Ом
0R21 0,21 Ом 2R10 2,1 Ом 21R0 21Ом 2100 210 Ом
Р215 0,215 Ом 2R15 2,15 Ом 21R5 21,5 Ом 2150 215 Ом
Р221 0,221 Ом 2R21 2,21 Ом 22R1 22,1 Ом 2210 221Ом
Р226 0,226 Ом 2R26 2,26 Ом 22R6 22,6 Ом 2260 226Ом
Р232 0,232 Ом 2R32 2,32 Ом 23R2 23,2 Ом 2320 232 Ом
Р237 0,237 Ом 2R37 2,37 Ом 23R7 23,7 Ом 2370 237 Ом
Р243 0,243 Ом 2R43 2,43 Ом 24R3 24,3 Ом 2430 243Ом
Р249 0,249 Ом 2R49 2,49 Ом 24R9 24,9 Ом 2490 249 Ом
Р255 0,255 Ом 2R55 2,55 Ом 25R5 25,5 Ом 2550 255 Ом
Р261 0,261 Ом 2R61 2,61 Ом 26R1 26,1 Ом 2610 261Ом
Р267 0,267 Ом 2R67 2,67 Ом 26R7 26,7 Ом 2670 267 Ом
Р274 0,274 Ом 2R74 2,74 Ом 27R4 27,4 Ом 2740 274 ​​Ом
0R28 0,28 Ом 2Р80 2,8 Ом 28R0 28 Ом 2800 280 Ом
Р287 0,287 Ом 2R87 2,87 Ом 28R7 28,7 Ом 2870 287Ом
Р294 0,294 Ом 2Р94 2,94 Ом 29R4 29. 4Ом 2940 294Ом
Р301 0,301 Ом 3R01 3,01 Ом 30R1 30,1 Ом 3010 301Ом
Р309 0,309 Ом 3R09 3,09 Ом 30R9 30,9 Ом 3090 309 Ом
R316 0,316 Ом 3R16 3,16 Ом 31R6 31,6 Ом 3160 316Ом
Р324 0,324 Ом 3R24 3,24 Ом 32R4 32,4 Ом 3240 324 Ом
Р332 0,332 Ом 3R32 3,32 Ом 33R2 33,2 Ом 3320 332 Ом
0R34 0,34 Ом 3R40 3,4 Ом 34R0 34 Ом 3400 340 Ом
Р348 0,348 Ом 3R48 3,48 Ом 34R8 34,8 Ом 3480 348 Ом
Р357 0,357 Ом 3R57 3,57 Ом 35R7 35,7 Ом 3570 357 Ом
Р365 0,365 Ом 3R65 3,65 Ом 36R5 36,5 Ом 3650 365 Ом
Р374 0,374 Ом 3R74 3,74 Ом 37R4 37,4 Ом 3740 374 Ом
Р383 0,383 Ом 3R83 3,83 Ом 38R3 38,3 Ом 3830 383 Ом
Р392 0,392 Ом 3R92 3,92 Ом 39R2 39,2 Ом 3920 392Ом
Р402 0,402 Ом 4R02 4,02 Ом 40R2 40,2 Ом 4020 402Ом
Р412 0,412 Ом 4R12 4,12 Ом 41R2 41,2 Ом 4120 412Ом
Р422 0,422 Ом 4R22 4,22 Ом 42R2 42,2 Ом 4220 422Ом
Р432 0,432 Ом 4R32 4,32 Ом 43R2 43,2 Ом 4320 432Ом
Р442 0,442 Ом 4R42 4,42 Ом 44R2 44,2 Ом 4420 442Ом
Р453 0,453 Ом 4R53 4,53 Ом 45R3 45,3 Ом 4530 453Ом
Р464 0,464 Ом 4R64 4,64 Ом 46R4 46,4 Ом 4640 464 Ом
Р475 0,475 Ом 4R75 4,75 Ом 47R5 47,5 Ом 4750 475 Ом
Р487 0,487 Ом 4R87 4,87 Ом 48R7 48,7 Ом 4870 487Ом
Р491 0,491 Ом 4R91 4,91 Ом 49R1 49,1 Ом 4910 491Ом
R511 0,511 Ом 5R11 5,11 Ом 51R1 51,1 Ом 5110 511Ом
Р523 0,523 Ом 5R23 5,23 Ом 52R3 52,3 Ом 5230 523 Ом
Р536 0,536 Ом 5R36 5,36 Ом 53R6 53,6 Ом 5360 536Ом
Р549 0,549 Ом 5R49 5,49 Ом 54R9 54,9 Ом 5490 549Ом
Р562 0,562 Ом 5R62 5,62 Ом 56R2 56,2 Ом 5620 562Ом
Р576 0,576 Ом 5R76 5,76 Ом 57R6 57,6 Ом 5760 576 Ом
0R59 0,59 Ом 5R90 5,9 Ом 59R0 59 Ом 5900 590 Ом
Р604 0,604 Ом 6R04 6,04 Ом 60R4 60,4 Ом 6040 604Ом
Р619 0,619 Ом 6R19 6,19 Ом 61R9 61,9 Ом 6190 619Ом
Р634 0,634 Ом 6R34 6,34 Ом 63R4 63,4 Ом 6340 634Ом
Р649 0,649 Ом 6R49 6,49 Ом 64R9 64,9 Ом 6490 649Ом
Р665 0,665 Ом 6R65 6,65 Ом 66R5 66,5 Ом 6650 665Ом
Р681 0,681 Ом 6R81 6,81 Ом 68R1 68,1 Ом 6810 681Ом
Р698 0,698 Ом 6R98 6,98 Ом 69R8 69,8 Ом 6980 698Ом
Р715 0,715 Ом 7R15 7,15 Ом 71R5 71,5 Ом 7150 715Ом
Р732 0,732 Ом 7R32 7,32 Ом 73R2 73,2 Ом 7320 732Ом
0R75 0,75 Ом 7R50 7,5 Ом 75R0 75 Ом 7500 750Ом
Р768 0,768 Ом 7R68 7,68 Ом 76R8 76,8 Ом 7680 768Ом
Р787 0,787 Ом 7R87 7,87 Ом 78R7 78,7 Ом 7870 787Ом
Р806 0,806 Ом 8R06 8,06 Ом 80R6 80,6 Ом 8060 806 Ом
Р825 0,825 Ом 8R25 8,25 Ом 82R5 82,5 Ом 8250 825Ом
Р845 0,845 Ом 8R45 8,45 Ом 84R5 84,5 Ом 8450 845Ом
R866 0,866 Ом 8R66 8,66 Ом 86R6 86,6 Ом 8660 866Ом
R887 0,887 Ом 8R87 8,87 Ом 88R7 88,7 Ом 8870 887Ом
Р909 0,909 Ом 9R09 9,09 Ом 90R9 90,9 Ом 9090 909Ом
Р931 0,931 Ом 9R31 9,31 Ом 93R1 93,1 Ом 9310 931Ом
Р959 0,959 Ом 9R59 9. 59Ом 95R9 95,9 Ом 9590 959Ом
Р976 0,976 Ом 9R76 9,76 Ом 97R6 97,6 Ом 9760 976 Ом
1001 1кОм 1002 10кОм 1003 100кОм 1004 1МОм
1011 1,02 кОм 1022 10,2 кОм 1023 102кОм 1014 1,02 МОм
1051 1,05 кОм 1052 10,5 кОм 1053 105кОм 1054 1,05 МОм
1071 1,07 кОм 1072 10,7 кОм 1073 107 кОм 1074 1,07 МОм
1101 1,1 кОм 1102 11кОм 1103 110кОм 1104 1,1 МОм
1131 1,13 кОм 1132 11,3 кОм 1133 113 кОм 1134 1,13 МОм
1151 1,15 кОм 1152 11,5 кОм 1153 115 кОм 1154 1,15 МОм
1181 1,18 кОм 1182 11,8 кОм 1183 118 кОм 1184 1,18 МОм
1211 1,21 кОм 1212 12,1 кОм 1213 121кОм 1214 1,21 МОм
1241 1,24 кОм 1242 12,4 кОм 1243 124 кОм 1244 1,24 МОм
1271 1,27 кОм 1272 12,7 кОм 1273 127кОм 1274 1,27 МОм
1301 1,3 кОм 1302 13кОм 1303 130кОм 1304 1,3 МОм
1331 1,33 кОм 1332 13,3 кОм 1333 133кОм 1334 1,33 МОм
1371 1,37 кОм 1372 13,7 кОм 1373 137кОм 1374 1,37 МОм
1401 1,4 кОм 1402 14кОм 1403 140 кОм 1404 1,4 МОм
1421 1,43 кОм 1422 14,3 кОм 1433 143кОм 1424 1,43 МОм
1471 1,47 кОм 1472 14,7 кОм 1473 147 кОм 1474 1,47 МОм
1501 1,5 кОм 1502 15кОм 1503 150кОм 1504 1,5 МОм
1541 1,54 кОм 1542 15,4 кОм 1543 154 кОм 1544 1,54 МОм
1581 1,58 кОм 1582 15,8 кОм 1583 158 кОм 1584 1,58 МОм
1621 1,62 кОм 1622 16,2 кОм 1623 162 кОм 1624 1,62 МОм
1651 1,65 кОм 1652 16,5 кОм 1653 165кОм 1654 1,65 МОм
1691 1,69 кОм 1692 16,9 кОм 1693 169кОм 1694 1,69 МОм
1731 1,74 кОм 1742 17,4 кОм 1743 174 кОм 1734 1,74 МОм
1781 1,78 кОм 1782 17,8 кОм 1783 178кОм 1784 1,78 МОм
1821 1,82 кОм 1822 18,2 кОм 1823 182 кОм 1824 1,82 МОм
1871 1,87 кОм 1872 18,7 кОм 1873 187кОм 1874 1,87 МОм
1911 1,91 кОм 1912 19,1 кОм 1913 191кОм 1914 1,91 МОм
1961 1,96 кОм 1962 19,6 кОм 1963 196кОм 1964 1,96 МОм
2001 2кОм 2002 20кОм 2003 200кОм 2004 2 МОм
2051 2,05 кОм 2052 20,5 кОм 2053 205 кОм 2044 2,05 МОм
2101 2,1 кОм 2102 21кОм 2103 210кОм 2104 2,1 МОм
2151 2,15 кОм 2152 21,5 кОм 2153 215кОм 2154 2,15 МОм
2211 2,21 кОм 2212 22,1 кОм 2213 221 кОм 2214 2,21 МОм
2261 2,26 кОм 2262 22,6 кОм 2263 226кОм 2264 2,26 МОм
2321 2,32 кОм 2322 23,2 кОм 2323 232 кОм 2324 2,32 МОм
2371 2,37 кОм 2372 23,7 кОм 2373 237кОм 2374 2,37 МОм
2431 2,43 кОм 2432 24,3 кОм 2433 243кОм 2434 2,43 МОм
2491 2,49 кОм 2492 24,9 кОм 2493 249 кОм 2494 2,49 МОм
2551 2,55 кОм 2552 25,5 кОм 2553 255 кОм 2554 2,55 МОм
2611 2,61 кОм 2612 26,1 кОм 2613 261кОм 2614 2,61 МОм
2671 2,67 кОм 2672 26,7 кОм 2673 267 кОм 2674 2,67 МОм
2741 2,74 кОм 2742 27,4 кОм 2743 274 ​​кОм 2744 2,74 МОм
2801 2,8 кОм 2802 28кОм 2803 280кОм 2804 2,8 МОм
2871 2,87 кОм 2862 28,7 кОм 2873 287кОм 2874 2,87 МОм
2941 2,94 кОм 2942 29,4 кОм 2943 294 кОм 2944 2,94 МОм
3011 3,01 кОм 3012 30,1 кОм 3013 301кОм 3014 3,01 МОм
3091 3,09 кОм 3092 30,9 кОм 3093 309 кОм 3094 3,09 МОм
3161 3,16 кОм 3162 31,6 кОм 3163 316кОм 3164 3,16 МОм
3241 3,24 кОм 3242 32,4 кОм 3243 324 кОм 3244 3,24 МОм
3321 3,32 кОм 3322 33,2 кОм 3323 332 кОм 3324 3,32 МОм
3401 3,4 кОм 3402 34кОм 3403 340кОм 3404 3,4 МОм
3471 3,48 кОм 3482 34,8 кОм 3483 348 кОм 3474 3,48 МОм
3571 3,57 кОм 3572 35,7 кОм 3573 357кОм 3574 3,57 МОм
3651 3,65 кОм 3652 36,5 кОм 3653 365кОм 3654 3,65 МОм
3741 3,74 кОм 3742 37,4 кОм 3743 374 кОм 3744 3,74 МОм
3831 3,83 кОм 3832 38,3 кОм 3833 383 кОм 3834 3,83 МОм
3921 3,92 кОм 3922 39,2 кОм 3923 392кОм 3924 3,92 МОм
4021 4,02 кОм 4022 40,2 кОм 4023 402кОм 4024 4,02 МОм
4121 4,12 кОм 4122 41,2 кОм 4123 412кОм 4124 4,12 МОм
4221 4,22 кОм 4222 42,2 кОм 4223 422 кОм 4224 4,22 МОм
4321 4,32 кОм 4322 43,2 кОм 4323 432кОм 4324 4,32 МОм
4421 4,42 кОм 4422 44,2 кОм 4423 442кОм 4424 4,42 МОм
4531 4,53 кОм 4532 45,3 кОм 4533 453 кОм 4534 4,53 МОм
4641 4,64 кОм 4642 46,4 кОм 4643 464 кОм 4644 4,64 МОм
4751 4,75 кОм 4752 47,5 кОм 4753 475кОм 4754 4,75 МОм
4871 4,87 кОм 4872 48,7 кОм 4873 487кОм 4874 4,87 МОм
4911 4,91 кОм 4912 49,1 кОм 4913 491кОм 4914 4,91 МОм
5111 5,11 кОм 5112 51,1 кОм 5113 511кОм 5114 5,11 МОм
5231 5,23 кОм 5232 52,3 кОм 5233 523 кОм 5234 5,23 МОм
5361 5,36 кОм 5362 53,6 кОм 5363 536кОм 5364 5,36 МОм
5491 5,49 кОм 5492 54,9 кОм 5493 549кОм 5494 5,49 МОм
5621 5,62 кОм 5622 56,2 кОм 5623 562кОм 5624 5,62 МОм
5761 5,76 кОм 5752 57,6 кОм 5763 576кОм 5764 5,76 МОм
5901 5,9 кОм 5902 59 кОм 5903 590 кОм 5904 5,9 МОм
6041 6,04 кОм 6042 60,4 кОм 6043 604кОм 6044 6,04 МОм
6191 6,19 кОм 6192 61,9 кОм 6193 619 кОм 6194 6,19 МОм
6341 6,34 кОм 6342 63,4 кОм 6343 634 кОм 6344 6,34 МОм
6491 6,49 кОм 6492 64,9 кОм 6493 649 кОм 6494 6,49 МОм
6651 6,65 кОм 6652 66,5 кОм 6653 665кОм 6654 6,65 МОм
6811 6,81 кОм 6812 68,1 кОм 6813 681кОм 6814 6,81 МОм
6971 6,98 кОм 6982 69,8 кОм 6983 698кОм 6984 6,98 МОм
7151 7,15 кОм 7152 71,5 кОм 7153 715 кОм 7154 7,15 МОм
7321 7,32 кОм 7322 73,2 кОм 7323 732кОм 7324 7,32 МОм
7501 7,5 кОм 7502 75кОм 7503 750кОм 7504 7,5 МОм
7681 7,68 кОм 7682 76,8 кОм 7683 768кОм 7684 7,68 МОм
7871 7,87 кОм 7872 78,7 кОм 7873 787кОм 7874 7,87 МОм
8061 8,06 кОм 8062 80,6 кОм 8063 806кОм 8064 8,06 МОм
8251 8,25 кОм 8252 82,5 кОм 8253 825кОм 8254 8,25 МОм
8451 8,45 кОм 8452 84,5 кОм 8453 845 кОм 8454 8,45 МОм
8661 8,66 кОм 8662 86,6 кОм 8663 866 кОм 8664 8,66 МОм
8871 8,87 кОм 8872 88,7 кОм 8873 887кОм 8874 8,87 МОм
9091 9,09 кОм 9092 90,9 кОм 9093 909кОм 9094 9,09 МОм
9311 9,31 кОм 9312 93,1 кОм 9313 931кОм 9314 9,31 МОм
9591 9,59 кОм 9592 95,9 кОм 9593 959 кОм 9594 9,59 МОм
9761 9,76 кОм 9762 97,6 кОм 9763 976кОм 9764 9,76 МОм

Резисторы серии EIA-96
В следующей таблице перечислены все наиболее часто используемые резисторы для поверхностного монтажа
с кодом EIA-96 от 1 Ом до 97,6 МОм.

Код Значение Код Значение Код Значение Код Значение
01Г 1Ом 01Х 10 Ом 01А 100 Ом 01Б 1кОм
02Г 1,02 Ом 02Х 10,2 Ом 02А 102 Ом 02Б 1,02 кОм
03Г 1,05 Ом 03Х 10,5 Ом 03А 105 Ом 03Б 1,05 кОм
04Г 1,07 Ом 04Х 10,7 Ом 04А 107Ом 04Б 1,07 кОм
05Г 1,1 Ом 05Х 11 Ом 05А 110 Ом 05Б 1,1 кОм
06Г 1,13 Ом 06Х 11,3 Ом 06А 113 Ом 06Б 1,13 кОм
07Г 1,15 Ом 07Х 11,5 Ом 07А 115 Ом 07Б 1,15 кОм
08Г 1,18 Ом 08Х 11,8 Ом 08А 118 Ом 08Б 1,18 кОм
09Г 1,21 Ом 09Х 12,1 Ом 09А 121Ом 09Б 1,21 кОм
10 лет 1,24 Ом 10X 12,4 Ом 10А 124 Ом 10Б 1,24 кОм
11 лет 1,27 Ом 11X 12,7 Ом 11А 127 Ом 11Б 1,27 кОм
12 лет 1,3 Ом 12X 13 Ом 12А 130 Ом 12Б 1,3 кОм
13 лет 1,33 Ом 13X 13,3 Ом 13А 133 Ом 13Б 1,33 кОм
14 лет 1,37 Ом 14X 13,7 Ом 14А 137 Ом 14Б 1,37 кОм
15 лет 1,4 Ом 15X 14 Ом 15А 140 Ом 15Б 1,4 кОм
16 лет 1,43 Ом 16X 14,3 Ом 16А 143 Ом 16Б 1,43 кОм
17 лет 1,47 Ом 17X 14,7 Ом 17А 147 Ом 17Б 1,47 кОм
18 лет 1,5 Ом 18X 15 Ом 18А 150 Ом 18Б 1,5 кОм
19 лет 1,54 Ом 19Х 15,4 Ом 19А 154 Ом 19Б 1,54 кОм
20 лет 1,58 Ом 20X 15,8 Ом 20А 158 Ом 20Б 1,58 кОм
21 год 1,62 Ом 21Х 16,2 Ом 21А 162 Ом 21Б 1,62 кОм
22 года 1,65 Ом 22X 16,5 Ом 22А 165 Ом 22Б 1,65 кОм
23 года 1,69 Ом 23X 16,9 Ом 23А 169 Ом 23Б 1,69 кОм
24 года 1,74 Ом 24X 17,4 Ом 24А 174 Ом 24Б 1,74 кОм
25 лет 1,78 Ом 25Х 17,8 Ом 25А 178 Ом 25Б 1,78 кОм
26 лет 1,82 Ом 26Х 18,2 Ом 26А 182 Ом 26Б 1,82 кОм
27 лет 1,87 Ом 27X 18,7 Ом 27А 187 Ом 27Б 1,87 кОм
28 лет 1,91 Ом 28X 19,1 Ом 28А 191Ом 28Б 1,91 кОм
29 лет 1,96 Ом 29Х 19,6 Ом 29А 196Ом 29Б 1,96 кОм
30 лет 2 Ом 30X 20 Ом 30А 200 Ом 30Б 2кОм
31 год 2,05 Ом 31X 20,5 Ом 31А 205Ом 31Б 2,05 кОм
32 года 2,1 Ом 32X 21Ом 32А 210 Ом 32Б 2,1 кОм
33 года 2,15 Ом 33X 21,5 Ом 33А 215 Ом 33Б 2,15 кОм
34 года 2,21 Ом 34X 22,1 Ом 34А 221Ом 34Б 2,21 кОм
35 лет 2,26 Ом 35Х 22,6 Ом 35А 226Ом 35Б 2,26 кОм
36 лет 2,32 Ом 36Х 23,2 Ом 36А 232Ом 36Б 2,32 кОм
37 лет 2,37 Ом 37Х 23,7 Ом 37А 237 Ом 37Б 2,37 кОм
38 лет 2,43 Ом 38X 24,3 Ом 38А 243Ом 38Б 2,43 кОм
39Г 2,49 Ом 39Х 24,9 Ом 39А 249 Ом 39Б 2,49 кОм
40 лет 2,55 Ом 40Х 25,5 Ом 40А 255 Ом 40Б 2,55 кОм
41Г 2,61 Ом 41Х 26,1 Ом 41А 261Ом 41Б 2,61 кОм
42Г 2,67 Ом 42X 26,7 Ом 42А 267 Ом 42Б 2,67 кОм
43Г 2,74 Ом 43X 27,4 Ом 43А 274 ​​Ом 43Б 2,74 кОм
44Г 2,8 Ом 44X 28 Ом 44А 280 Ом 44Б 2,8 кОм
45 лет 2,87 Ом 45Х 28,7 Ом 45А 287Ом 45Б 2,87 кОм
46 лет 2,94 Ом 46Х 29,4 Ом 46А 294Ом 46Б 2,94 кОм
47г 3,01 Ом 47Х 30,1 Ом 47А 301Ом 47Б 3,01 кОм
48 лет 3,09 Ом 48X 30,9 Ом 48А 309 Ом 48Б 3,09 кОм
49Г 3,16 Ом 49X 31,6 Ом 49А 316Ом 49Б 3,16 кОм
50 лет 3,24 Ом 50Х 32,4 Ом 50А 324 Ом 50Б 3,24 кОм
51Г 3,32 Ом 51X 33,2 Ом 51А 332 Ом 51Б 3,32 кОм
52г 3,4 Ом 52X 34 Ом 52А 340 Ом 52Б 3,4 кОм
53Г 3,48 Ом 53X 34,8 Ом 53А 348 Ом 53Б 3,48 кОм
54Г 3,57 Ом 54X 35,7 Ом 54А 357 Ом 54Б 3,57 кОм
55 лет 3,65 Ом 55Х 36,5 Ом 55А 365 Ом 55Б 3,65 кОм
56 лет 3,74 Ом 56Х 37,4 Ом 56А 374 Ом 56Б 3,74 кОм
57г 3,83 Ом 57Х 38,3 Ом 57А 383 Ом 57Б 3,83 кОм
58 лет 3,92 Ом 58X 39,2 Ом 58А 392Ом 58Б 3,92 кОм
59Y 4,02 Ом 59Х 40,2 Ом 59А 402Ом 59Б 4,02 кОм
60 лет 4,12 Ом 60X 41,2 Ом 60А 412Ом 60Б 4,12 кОм
61Г 4,22 Ом 61Х 42,2 Ом 61А 422Ом 61Б 4,22 кОм
62 года 4,32 Ом 62X 43,2 Ом 62А 432Ом 62Б 4,32 кОм
63Г 4,42 Ом 63X 44,2 Ом 63А 442Ом 63Б 4,42 кОм
64Г 4,53 Ом 64X 45,3 Ом 64А 453Ом 64Б 4,53 кОм
65 лет 4,64 Ом 65Х 46,4 Ом 65А 464 Ом 65Б 4,64 кОм
66 лет 4,75 Ом 66Х 47,5 Ом 66А 475 Ом 66Б 4,75 кОм
67 лет 4,87 Ом 67Х 48,7 Ом 67А 487Ом 67Б 4,87 кОм
68 лет 4,91 Ом 68Х 49,1 Ом 68А 491Ом 68Б 4,91 кОм
69Y 5,11 Ом 69Х 51,1 Ом 69А 511Ом 69Б 5,11 кОм
70 лет 5,23 Ом 70Х 52,3 Ом 70А 523 Ом 70Б 5,23 кОм
71Г 5,36 Ом 71Х 53,6 Ом 71А 536Ом 71Б 5,36 кОм
72Г 5,49 Ом 72Х 54,9 Ом 72А 549Ом 72Б 5,49 кОм
73Г 5,62 Ом 73Х 56,2 Ом 73А 562Ом 73Б 5,62 кОм
74Г 5,76 Ом 74X 57,6 Ом 74А 576Ом 74Б 5,76 кОм
75 лет 5,9 Ом 75Х 59 Ом 75А 590 Ом 75Б 5,9 кОм
76Y 6,04 Ом 76Х 60,4 Ом 76А 604Ом 76Б 6,04 кОм
77Г 6. 19Ом 77Х 61,9 Ом 77А 619Ом 77Б 6,19 кОм
78Г 6,34 Ом 78Х 63,4 Ом 78А 634Ом 78Б 6,34 кОм
79Y 6,49 Ом 79Х 64,9 Ом 79А 649Ом 79Б 6,49 кОм
80 лет 6,65 Ом 80Х 66,5 Ом 80А 665Ом 80Б 6,65 кОм
81Г 6,81 Ом 81Х 68,1 Ом 81А 681Ом 81Б 6,81 кОм
82Г 6,98 Ом 82Х 69,8 Ом 82А 698Ом 82Б 6,98 кОм
83Г 7,15 Ом 83Х 71,5 Ом 83А 715Ом 83Б 7,15 кОм
84Г 7,32 Ом 84Х 73,2 Ом 84А 732Ом 84Б 7,32 кОм
85г 7,5 Ом 85Х 75 Ом 85А 750Ом 85Б 7,5 кОм
86Y 7,68 Ом 86Х 76,8 Ом 86А 768Ом 86Б 7,68 кОм
87Г 7,87 Ом 87Х 78,7 Ом 87А 787Ом 87Б 7,87 кОм
88Г 8,06 Ом 88Х 80,6 Ом 88А 806 Ом 88Б 8,06 кОм
89Y 8,25 Ом 89Х 82,5 Ом 89А 825Ом 89Б 8,25 кОм
90Y 8,45 Ом 90Х 84,5 Ом 90А 845Ом 90Б 8,45 кОм
91Г 8,66 Ом 91Х 86,6 Ом 91А 866Ом 91Б 8,66 кОм
92Y 8,87 Ом 92Х 88,7 Ом 92А 887Ом 92Б 8,87 кОм
93Г 9,09 Ом 93Х 90,9 Ом 93А 909Ом 93Б 9,09 кОм
94Г 9,31 Ом 94Х 93,1 Ом 94А 931Ом 94Б 9,31 кОм
95Y 9,59 Ом 95Х 95,9 Ом 95А 959Ом 95Б 9,59 кОм
96Y 9,76 Ом 96Х 97,6 Ом 96А 976 Ом 96Б 9,76 кОм
01С 10кОм 01Д 100кОм 01Е 1МОм 01F 10 МОм
02С 10,2 кОм 02D 102кОм 02Е 1,02 МОм 02Ф 10,2 МОм
03С 10,5 кОм 03D 105кОм 03E 1,05 МОм 03F 10,5 МОм
04С 10,7 кОм 04Д 107 кОм 04Е 1,07 МОм 04Ф 10,7 МОм
05С 11кОм 05Д 110кОм 05Е 1,1 МОм 05Ф 11 МОм
06С 11,3 кОм 06Д 113кОм 06Е 1,13 МОм 06Ф 11,3 МОм
07С 11,5 кОм 07Д 115 кОм 07Е 1,15 МОм 07Ф 11,5 МОм
08С 11,8 кОм 08Д 118 кОм 08Е 1,18 МОм 08Ф 11,8 МОм
09С 12,1 кОм 09Д 121кОм 09Е 1,21 МОм 09Ф 12,1 МОм
10С 12,4 кОм 10Д 124 кОм 10Е 1,24 МОм 10F 12,4 МОм
11С 12,7 кОм 11Д 127кОм 11Е 1,27 МОм 11F 12,7 МОм
12С 13кОм 12Д 130кОм 12Е 1,3 МОм 12F 13 МОм
13С 13,3 кОм 13Д 133кОм 13Е 1,33 МОм 13F 13,3 МОм
14С 13,7 кОм 14Д 137кОм 14Е 1,37 МОм 14F 13,7 МОм
15С 14кОм 15Д 140 кОм 15Е 1,4 МОм 15F 14МОм
16С 14,3 кОм 16Д 143кОм 16Е 1,43 МОм 16Ф 14,3 МОм
17С 14,7 кОм 17Д 147 кОм 17Е 1,47 МОм 17Ф 14,7 МОм
18С 15кОм 18Д 150кОм 18Е 1,5 МОм 18F 15 МОм
19С 15,4 кОм 19Д 154 кОм 19Е 1,54 МОм 19F 15,4 МОм
20С 15,8 кОм 20Д 158 кОм 20Э 1,58 МОм 20F 15,8 МОм
21С 16,2 кОм 21Д 162 кОм 21Е 1,62 МОм 21F 16,2 МОм
22С 16,5 кОм 22Д 165кОм 22Е 1,65 МОм 22F 16,5 МОм
23С 16,9 кОм 23D 169кОм 23Е 1,69 МОм 23F 16,9 МОм
24С 17,4 кОм 24D 174 кОм 24Е 1,74 МОм 24F 17,4 МОм
25С 17,8 кОм 25Д 178кОм 25Е 1,78 МОм 25F 17,8 МОм
26С 18,2 кОм 26Д 182 кОм 26Е 1,82 МОм 26Ф 18,2 МОм
27С 18,7 кОм 27Д 187кОм 27Е 1,87 МОм 27F 18,7 МОм
28С 19,1 кОм 28Д 191кОм 28Е 1,91 МОм 28F 19,1 МОм
29С 19,6 кОм 29Д 196кОм 29Е 1,96 МОм 29F 19,6 МОм
30С 20кОм 30Д 200кОм 30Е 2МОм 30F 20 МОм
31С 20,5 кОм 31Д 205 кОм 31Е 2,05 МОм 31F 20,5 МОм
32С 21кОм 32Д 210кОм 32Е 2,1 МОм 32F 21МОм
33С 21,5 кОм 33D 215кОм 33Е 2,15 МОм 33F 21,5 МОм
34С 22,1 кОм 34Д 221 кОм 34Е 2,21 МОм 34Ф 22,1 МОм
35С 22,6 кОм 35Д 226кОм 35Е 2,26 МОм 35F 22,6 МОм
36С 23,2 кОм 36Д 232 кОм 36Е 2,32 МОм 36Ф 23,2 МОм
37С 23,7 кОм 37Д 237кОм 37Е 2,37 МОм 37F 23,7 МОм
38С 24,3 кОм 38Д 243кОм 38Е 2,43 МОм 38Ф 24,3 МОм
39С 24,9 кОм 39Д 249 кОм 39Е 2,49 МОм 39F 24,9 МОм
40С 25,5 кОм 40Д 255 кОм 40Е 2,55 МОм 40Ф 25,5 МОм
41С 26,1 кОм 41Д 261кОм 41Е 2,61 МОм 41Ф 26,1 МОм
42С 26,7 кОм 42Д 267 кОм 42Е 2,67 МОм 42Ф 26,7 МОм
43С 27,4 кОм 43Д 274 ​​кОм 43Е 2,74 МОм 43Ф 27,4 МОм
44С 28кОм 44Д 280кОм 44Е 2,8 МОм 44Ф 28МОм
45С 28,7 кОм 45Д 287кОм 45Е 2,87 МОм 45Ф 28,7 МОм
46С 29,4 кОм 46Д 294 кОм 46Е 2,94 МОм 46Ф 29,4 МОм
47С 30,1 кОм 47Д 301кОм 47Е 3,01 МОм 47Ф 30,1 МОм
48С 30,9 кОм 48Д 309 кОм 48Е 3,09 МОм 48Ф 30,9 МОм
49С 31,6 кОм 49Д 316кОм 49Е 3,16 МОм 49Ф 31,6 МОм
50С 32,4 кОм 50Д 324 кОм 50Е 3,24 МОм 50F 32,4 МОм
51С 33,2 кОм 51Д 332 кОм 51Е 3,32 МОм 51F 33,2 МОм
52С 34 кОм 52Д 340кОм 52Е 3,4 МОм 52F 34 МОм
53С 34,8 кОм 53Д 348 кОм 53Е 3,48 МОм 53F 34,8 МОм
54С 35,7 кОм 54Д 357кОм 54Е 3,57 МОм 54Ф 35,7 МОм
55С 36,5 кОм 55Д 365кОм 55Е 3,65 МОм 55F 36,5 МОм
56С 37,4 кОм 56Д 374 кОм 56Е 3,74 МОм 56Ф 37,4 МОм
57С 38,3 кОм 57Д 383 кОм 57Е 3,83 МОм 57Ф 38,3 МОм
58С 39,2 кОм 58Д 392кОм 58Е 3,92 МОм 58Ф 39,2 МОм
59С 40,2 кОм 59Д 402кОм 59Е 4,02 МОм 59F 40,2 МОм
60С 41,2 кОм 60Д 412кОм 60Е 4,12 МОм 60F 41,2 МОм
61С 42,2 кОм 61Д 422 кОм 61Е 4,22 МОм 61F 42,2 МОм
62С 43,2 кОм 62Д 432кОм 62Е 4,32 МОм 62Ф 43,2 МОм
63С 44,2 кОм 63Д 442кОм 63Е 4,42 МОм 63F 44,2 МОм
64С 45,3 кОм 64Д 453 кОм 64Е 4,53 МОм 64Ф 45,3 МОм
65С 46,4 кОм 65Д 464 кОм 65Е 4,64 МОм 65Ф 46,4 МОм
66С 47,5 кОм 66Д 475кОм 66Е 4,75 МОм 66Ф 47,5 МОм
67С 48,7 кОм 67Д 487кОм 67E 4,87 МОм 67Ф 48,7 МОм
68С 49,1 кОм 68Д 491кОм 68Е 4,91 МОм 68Ф 49,1 МОм
69С 51,1 кОм 69Д 511кОм 69Е 5,11 МОм 69F 51,1 МОм
70С 52,3 кОм 70Д 523 кОм 70Е 5,23 МОм 70Ф 52,3 МОм
71С 53,6 кОм 71Д 536 кОм 71Е 5,36 МОм 71Ф 53,6 МОм
72С 54,9 кОм 72Д 549кОм 72Е 5,49 МОм 72Ф 54,9 МОм
73С 56,2 кОм 73Д 562кОм 73Е 5,62 МОм 73Ф 56,2 МОм
74С 57,6 кОм 74Д 576кОм 74Е 5,76 МОм 74Ф 57,6 МОм
75С 59 кОм 75Д 590 кОм 75Е 5,9 МОм 75Ф 59 МОм
76С 60,4 кОм 76Д 604кОм 76Е 6,04 МОм 76Ф 60,4 МОм
77С 61,9 кОм 77Д 619 кОм 77Е 6,19 МОм 77Ф 61,9 МОм
78С 63,4 кОм 78Д 634 кОм 78Е 6,34 МОм 78Ф 63,4 МОм
79С 64,9 кОм 79Д 649 кОм 79Е 6,49 МОм 79F 64,9 МОм
80С 66,5 кОм 80Д 665кОм 80Е 6,65 МОм 80Ф 66,5 МОм
81С 68,1 кОм 81Д 681кОм 81Е 6,81 МОм 81Ф 68,1 МОм
82С 69. 8кОм 82Д 698кОм 82Е 6,98 МОм 82Ф 69,8 МОм
83С 71,5 кОм 83Д 715кОм 83Е 7,15 МОм 83Ф 71,5 МОм
84С 73,2 кОм 84Д 732кОм 84Е 7,32 МОм 84Ф 73,2 МОм
85С 75кОм 85Д 750кОм 85Е 7,5 МОм 85Ф 75 МОм
86С 76,8 кОм 86Д 768кОм 86Е 7,68 МОм 86Ф 76,8 МОм
87С 78,7 кОм 87Д 787кОм 87Е 7,87 МОм 87Ф 78,7 МОм
88С 80,6 кОм 88Д 806кОм 88Е 8,06 МОм 88Ф 80,6 МОм
89С 82,5 кОм 89Д 825кОм 89Е 8,25 МОм 89Ф 82,5 МОм
90С 84,5 кОм 90Д 845 кОм 90Е 8,45 МОм 90Ф 84,5 МОм
91С 86,6 кОм 91Д 866 кОм 91Е 8,66 МОм 91Ф 86,6 МОм
92С 88,7 кОм 92Д 887кОм 92Е 8,87 МОм 92Ф 88,7 МОм
93С 90,9 кОм 93Д 909кОм 93Е 9,09 МОм 93Ф 90,9 МОм
94С 93,1 кОм 94Д 931кОм 94Е 9,31 МОм 94Ф 93,1 МОм
95С 95,9 кОм 95Д 959кОм 95Е 9,59 МОм 95Ф 95,9 МОм
96С 97,6 кОм 96Д 976кОм 96Е 9,76 МОм 96Ф 97,6 МОм

Как рассчитать номинал SMD резистора.

Нравится и делится

Сопротивление SMD, что означает поверхностные технологические резисторы, представляет собой сопротивление в микросхемах, установленных на печатной плате. Сильно отличается от обычных резисторов, которые имеют свои цветовые коды на корпусе для идентификации. Вместо этого на корпусе резисторов SMD указано их значение. Эти цифры на их корпусе используются при расчете номиналов SMD-резисторов. В этом сообщении в блоге подробно описан процесс расчета номинала SMD-резистора.

Резисторы SMD доминируют над другими типами резисторов, поскольку промышленность и новые технологии в настоящее время используют SMD из-за того, что он занимает меньше места в цепи, особенно при создании сложных схем.

Эта статья поможет в расчете стоимости значений SMD.

Как рассчитать код резисторов SMD.

Чтобы рассчитать номинал SMD резистора, первое, что нужно сделать, это проверить количество цифр, написанных на них. Чтобы узнать, если это 3 цифры или 4 цифры.

Как измерить сопротивление резистора с помощью мультиметра.

Расчет значения 3-значного кода резистора SMD.

3-значные SMD-резисторы — это резисторы, на которых написано 3 разных значения числа или алфавита.

Это способы определения значений резистора.

  • первые две цифры на резисторе обозначают значащую величину резистора. Первые 2 значения вызываются вместе как есть. Например, резистор 223 SMD, 22 — это первые 2 цифры и означает 22 (двадцать два). 93= 200 Ом.
  • Все резисторы SMD, значения которых меньше 10, не имеют множителя, т. е. они должны иметь двузначные значения.
Расчет значения 4-значного кода резистора SMD.

Нет большой разницы между тем, как мы читаем трехзначные значения, и тем, как вычисляются четырехзначные значения. Единственное изменение здесь заключается в том, что первое третье значение будет значимым значением, тогда как четвертое является множителем.

  • Первые три цифры резистора SMD являются значащим номером. 93= 23000 Ом или 23 кОм.
  • Любой резистор SMD сопротивлением менее 10 Ом не имеет множителя.
Расчет кода резистора EIA-96 для поверхностного монтажа.

Это новый метод маркировки резисторов SMD. Около 1% резисторов SMD используют систему кодирования EIA-96. Обычно он состоит из трех цифр, первые две цифры используются для определения трех значащих чисел номинала резистора, а третья цифра, которая представляет собой алфавит, указывает множитель.

ток Измерения в цепях с помощью мультиметра.

Ниже приведена таблица номиналов резисторов EIA-96 SMD от 1 до 96 и их множителей. Таблица поможет вам рассчитать номинал резистора SMD.

Расчет кодов и значений резисторов для поверхностного монтажа EIA-96.
значения резистора и значения резистора SMD

Таблица 1

Множитель для EIA-96 Таблица SMD для расчета номинала резистора.

code value code value code Value Code Value
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 689
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 ​​ 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
3 Таблица 2 9000. .

Например,

23Y =23×0,01 = 0,23 Ом.

23D равно 23×1000= 23 кОм.

В то время как таблица 1 предназначена для SMD резисторов EIA без алфавита.


Поставить лайк и поделиться

Расчет резистора SMD

От Sparkrey Electronics1 Комментарий к записи Как рассчитать номинал резистора SMD.

Книга резисторов

SMD | 5% 0603 Резисторы, 170 значений

> Электроника

> Составные части

> Резисторы

> SMD Resistor Book — 5% Резисторы 0603, 170 значений

Ссылка 9CKBKR10603

Условие: Новый

Этот ультра-удобный справочник резисторов SMD содержит 5% резисторов 0603 170 различных номиналов, аккуратно упакованных в полоски в блокноте формата A5.

Подробнее

4 Вещь Предметы

Внимание: последний товар на складе!

Потратьте на 1000,00 рупий больше и получите бесплатную доставку!

Бесплатная доставка на сумму свыше 1000 рандов только для стандартной курьерской службы и в пределах Южной Африки

  • Подробнее
  • Отзывы

Резисторы — фантастические маленькие компоненты, у которых есть одна основная цель — добавить сопротивление в цепь и изменить напряжение или силу тока, чтобы удовлетворить очень специфические потребности модулей и других компонентов. Однако это не всегда может быть так просто, как кажется, и может стать несколько невозможным, если у вас нет именно тех резисторов, которые вам нужны.

Вот что делает эту книгу о резисторах SMD такой ценной для всех, кто любит возиться с электроникой или прототипировать свои собственные схемы, поскольку она содержит фантастическую коллекцию 5% резисторов 0603 в 170 различных значениях от 0 Ом до 10 МОм, представленных в ультра- удобные полоски в удобной книжке формата А5. Каждое из значений отделено и четко обозначено, что упрощает поиск идеального резистора с 50 резисторами каждого типа, так что книга прослужит долго и через многие проекты или этапы прототипирования.

Если эта небольшая книга о резисторах для поверхностного монтажа звучит как удивительный инструмент для добавления в вашу коллекцию компонентов, модулей и других небольших гаджетов для любителей, то обязательно ознакомьтесь с другими нашими книгами по резисторам, которые очень похожи, но предлагают резисторы различных размеров от 0402 до 1206.



code multiplier
Z 0.001
Y OR R 0.01
X Or S 0.1
A 1
B ИЛИ Н 10
С 100
D 1000
E 10000
F

5% 0603 Набор резисторов для поверхностного монтажа — — Включены значения:

0 Ом

10МОм

1 Ом

10 Ом

100 Ом

1 кОм

10 кОм

100 кОм

1 МОм

1,1 Ом

11 Ом

110 Ом

1,1 кОм

11 кОм

110 кОм

1,1 МОм

1,2 Ом

12 Ом

120 Ом

1,2 кОм

12 кОм

120 кОм

1,2 МОм

1,3 Ом

13 Ом

130 Ом

1,3 кОм

13 кОм

130 кОм

1,3 МОм

1,5 Ом

15 Ом

150 Ом

1,5 кОм

15 кОм

150 кОм

1,5 МОм

1,6 Ом

16 Ом

160 Ом

1,6 кОм

16 кОм

160 кОм

1,6 МОм

1,8 Ом

18 Ом

180 Ом

1,8 кОм

18 кОм

180 кОм

1,8 МОм

2 Ом

20 Ом

200 Ом

2 кОм

20 кОм

200 кОм

2 МОм

2,2 Ом

22 Ом

220 Ом

2,2 кОм

22 кОм

220 кОм

2,2 МОм

2,4 Ом

24 Ом

240 Ом

2,4 кОм

24 кОм

240 кОм

2,4 МОм

2,7 Ом

27 Ом

270 Ом

2,7 кОм

27 кОм

270 кОм

2,7 МОм

3 Ом

30 Ом

300 Ом

3 кОм

30 кОм

300 кОм

3 МОм

3,3 Ом

33 Ом

330 Ом

3,3 кОм

33 кОм

330 кОм

3,3 МОм

3,6 Ом

36 Ом

360 Ом

3,6 кОм

36 кОм

360 кОм

3,6 МОм

3,9 Ом

39 Ом

390 Ом

3,9 кОм

39 кОм

390 кОм

3,9 МОм

4,3 Ом

43 Ом

430 Ом

4,3 кОм

43 кОм

430 кОм

4,3 МОм

4,7 Ом

47 Ом

470 Ом

4,7 кОм

47 кОм

470 кОм

4,7 МОм

5,1 Ом

51 Ом

510 Ом

5,1 кОм

51 кОм

510 кОм

5,1 МОм

5,6 Ом

56 Ом

560 Ом

5,6 кОм

56 кОм

560 кОм

5,6 МОм

6,2 Ом

62 Ом

620 Ом

6,2 кОм

62 кОм

620 кОм

6,2 МОм

6,8 Ом

68 Ом

680 Ом

6,8 кОм

68 кОм

680 кОм

6,8 МОм

7,5 Ом

75 Ом

750 Ом

7,5 кОм

75 кОм

750 кОм

7,5 МОм

8,2 Ом

82 Ом

820 Ом

8,2 кОм

82 кОм

820 кОм

8,1 МОм

9,1 Ом

91 Ом

910 Ом

9,1 кОм

91 кОм

910 кОм

9,1 МОм

Аксессуары

30 других продуктов в той же категории:

Покупатели, купившие этот товар, также купили:

Как прочитать код резистора SMD — проекты по электронике своими руками

В этом посте мы узнаем о резисторах SMD, что они из себя представляют, как считывать значения резисторов SMD, а также как считывать значения сетевых резисторов.

Что такое резистор для поверхностного монтажа?

SMD расшифровывается как Surface Mound Devices, что означает, что клеммы компонента припаиваются непосредственно к плате, в отличие от THT или «технологии сквозных отверстий», когда выводы компонентов вставляются и припаиваются к задней части печатной платы. Резисторы SMD

также известны как «чип-резисторы».

Резисторы SMD — это резисторы, в которых используется технология SMD. Резистор SMD, припаянный к печатной плате, выделен на рисунке ниже.

Вот изображение припаянного SMD-резистора на печатной плате:

SMD-резистор

Как определить SMD-резистор?

На печатной плате могут быть тонны и тонны поверхностных компонентов, и отладка схемы может стать головной болью, если возникнут какие-либо проблемы. Если у вас есть перегоревший резистор, как вы скажете, что перегоревший компонент — это SMD-резистор или SMD-конденсатор?

Вот как можно идентифицировать резистор SMD:

Идентификация резистора SMD

Каждый резистор SMD можно идентифицировать путем визуального осмотра компонента; у него всегда будет черный корпус и серебряная линия на обоих концах, которые являются клеммами.

Теперь вы знаете, как определить резистор SMD.

Конструкция резистора SMD:

Резисторы SMD состоят в основном из керамического материала, который является подложкой, на которую наносится слой оксида металла, который является резистивным слоем.

Толщина и длина слоя оксида металла определяют сопротивление резистора SMD.

Керамическая подложка содержит высокую концентрацию «оксида алюминия», который является хорошим изолятором, на который наносится слой оксида металла.

Выводы резисторов для поверхностного монтажа должны обеспечивать хороший контакт с резистивным материалом внутри и возможность пайки снаружи. Высокая температура не должна влиять на внутренний контакт с клеммой.

Чтобы обеспечить хорошую способность к пайке с наименьшими повреждениями, необходимо нанести слой на основе никеля внутри и слой на основе олова снаружи.

Почему мы используем SMD вместо обычного резистора?

Резисторы SMD используются там, где пространство ограничено, если ваш продукт или ваш проект состоит из большого количества компонентов, где вам необходимо упаковать компоненты в ограниченном пространстве.

Как правило, они более экономичны, чем резисторы на основе THT. Их можно использовать в автоматизированном процессе сборки схем.

У них меньше паразитных эффектов, чем у резисторов THT; это самый важный пункт в списке. Резисторы имеют не только сопротивление, но также некоторую индуктивность и емкость.

Индуктивность виновата в неправильной работе нашей схемы. Если ваша схема работает на частоте 1 МГц или выше, вы должны выбрать компоненты SMD. На более высокой частоте индуктивность будет сопротивляться потоку мощности.

Из-за конструкции компонентов THT, ESR (эквивалентное последовательное сопротивление), ESL (эквивалентная последовательная индуктивность) и паразитная емкость на более высокой частоте, питание микроконтроллера, микропроцессора или ИС будет сильно мешать.

При более высоких тактовых частотах микропроцессору или микроконтроллеру требуется большой импульс энергии в течение каждого тактового цикла, чтобы поддерживать систему на рабочем уровне напряжения.

Но из-за паразитного воздействия особенно влияет индуктивность, которая приводит к тому, что высокочастотные цепи падают ниже рабочего напряжения и отключают цепь.

Вот почему наши компьютеры, ноутбуки и смартфоны сделаны из SMD-компонентов, и они не ведут себя как сумасшедшие в диапазоне частот ГГц.

 Как считывать значения резисторов SMD:

Резисторы SMD легче рассчитать, чем резисторы THT, которые требуют запоминания цветового кода, не верите? Давайте посмотрим…..

Резистор SMD может иметь 3-х или 4-х значную нумерацию.

Рассмотрим следующие примеры (для трех цифр):

  • 220

Возьмите первые две цифры «22» как есть, а последняя цифра будет множителем 10 0

Итак, 22 x 1 = 22 Ом.

  • 680

Возьмите первые две цифры «68» как есть, а последняя цифра будет множителем 10 0

Итак, 68 x 1 = 68 Ом.

  • 334

Возьмите первые две цифры «33» как есть, а последняя цифра будет множителем 10 4

Итак, 33 x 10000 = 330000 Ом или 330 кОм.

  • 103

Возьмите первые две цифры «10» как есть, а последняя цифра будет множителем 10 3

Итак, 10 x 1000 = 10000 Ом или 10 кОм.

  • R42

Где бы ни стояло «R», это десятичная точка, поэтому R42 равно 0,42 Ом

  • 1R5

1R5 становится 1,5 Ом.

  • 1K5

1K5 становится 1,5 кОм.

  • К24

K24 становится 0,24 кОм.

  • M24

M24 становится 0,24 МОм.

Теперь посмотрим на 4-значный код резистора:
  • 1602

Возьмите первые 3 цифры «160» как есть, а последняя цифра будет множителем 10 2

Итак, 160 x 100 = 16000 Ом или 16 кОм.

  • 4700

Возьмите первые 3 цифры «470» как есть, а последняя цифра будет множителем 10 0

Таким образом, 470 x 1 = 470 Ом

8797

  • 000

    • Если резистор SMD написан как «0» или «000», это означает ноль Ом, да, вы правильно прочитали, ноль Ом. Они используются в качестве перемычек в схемах SMD.

    Сетевые резисторы: Сетевой резистор

    Если вы никогда не слышали о сетевом резисторе, вы не одиноки, но, возможно, вы видели этот компонент, который называется сетевым резистором.

    На приведенном выше изображении используется технология «сквозного отверстия» или сетевой резистор «THT». Также доступны сетевые резисторы SMD.

    Это набор резисторов. Точка, которую вы видите на резисторе, является общей клеммой, а остальные 9 клемм — резисторами. Если вы измерите сопротивление между общей клеммой и любой из клемм, вы прочтете 100 кОм (сопротивление этого пакета), что означает, что он имеет 9 отдельных резисторов по 100 кОм.

    Как прочитать значение? Ну это точно так же, как расчет SMD

    • 104 написано на корпусе

    Что означает 10 x 10 4  100 600 = 100 000 Ом или 100 кОм.

    Сетевые резисторы используются для:
    • Аналого-цифровых преобразователей
    • Цифро-аналоговые преобразователи
    • Делители напряжения

    Мы надеемся, что вы сможете получить от нас что-то полезное. Если у вас есть дополнительные вопросы, задайте их в комментариях, вы можете ожидать от нас гарантированного ответа.

    Blogthor

    Меня зовут blogthor, я профессиональный инженер-электронщик, специализирующийся на встроенных системах. Я опытный программист и разработчик электронного оборудования. Я являюсь основателем этого веб-сайта, а также являюсь любителем, мастером-сделай сам и постоянно учусь. Я люблю решать ваши технические вопросы через раздел комментариев.

    Что такое резисторы SMD (устройства поверхностного монтажа)

    В резисторах SMD используется технология поверхностного монтажа SMT, что обеспечивает значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат. Резисторы для поверхностного монтажа используются в больших количествах, большинство профессионалов и промышленная электроника теперь используют эту технологию. Эти типы резисторов предназначены для поверхностного монтажа и обычно намного меньше, чем традиционные резисторы. Поэтому они занимают меньше места на печатной плате.

    Сегодня вы познакомитесь с определением, применением, кодом, конструкцией, корпусом, схемой, спецификациями и маркировкой резисторов SMD. Вы также изучите технологию поверхностного монтажа, а также преимущества и недостатки резисторов SMD.

    Подробнее: Что такое резисторы

    Содержание

    • 1 Что такое резистор SMD?
    • 2 Технология поверхностного монтажа
    • 3 Код резистора SMD
    • 4 Конструкция
        • 4.0.1 SMD resistors diagram:
        • 4.0.2 The table below shows the surface mount resistor package:
    • 5 Specifications
      • 5.1 Power rating:
      • 5. 2 Join our Newsletter
      • 5.3 Temperature coefficient:
      • 5.4 Допуск:
    • 6 Преимущества и недостатки резисторов SMD
      • 6.1 Преимущества:
      • 6.2 Недостатки:
    • 7 Заключение
    • 7.1 Пожалуйста, поделитесь!

    Что такое резистор для поверхностного монтажа?

    SMD — это аббревиатура слов «устройство поверхностного монтажа». Это электронный компонент, который можно монтировать непосредственно на печатную плату с помощью технологии поверхностного монтажа (SMT). Эти резисторы должны встречаться в профессионально изготовленных печатных платах, и для большинства самодельных схем вы будете использовать более классические резисторы с сквозной технологией. Это связано с тем, что сквозные резисторы легко монтируются и не требуют специального оборудования, такого как SMD.

    Технология поверхностного монтажа была изобретена для уменьшения размеров компонентов и значительного сокращения времени изготовления схемы. SMT улучшает производство, обеспечивая высокий уровень автоматизации и повышая надежность. Кроме того, он позволяет достичь более высоких уровней функциональности при разумном размере и значительно снизить стоимость.

    Резисторы для поверхностного монтажа являются предпочтительным стилем практически для всего электронного оборудования с точки зрения используемых количеств. Кроме того, резисторы для поверхностного монтажа обладают той же функциональностью, что и более традиционные резисторы с аксиальными выводами, но с меньшей рассеиваемой способностью. Они часто снижают паразитную индуктивность и емкость. Устройство доступно во всех популярных номиналах от E3 до E19.2, и доступны в различных размерах, некоторые из них слишком малы, чтобы с ними нельзя было обращаться вручную.

    Подробнее: Металлопленочные резисторы

    Технология поверхностного монтажа

    Помимо резисторов поверхностного монтажа, в других компонентах используется технология поверхностного монтажа. Эта технология в настоящее время стала технологией изготовления электронной аппаратуры, которая намного быстрее и надежнее конструирует электронные печатные платы. Технология поверхностного монтажа предлагает большие преимущества для массового производства. Обычно компоненты располагались на обоих концах и крепились либо к клемме, либо через отверстия в печатной плате. Технология поверхностного монтажа заменяет их контактами, которые можно монтировать непосредственно на плату и легко припаивать. Это избавляет от лидов.

    Код резистора для поверхностного монтажа

    Резисторы для поверхностного монтажа не имеют системы цветовых полос, как обычные резисторы. Это связано с тем, что они слишком малы, чтобы на них можно было напечатать код цветовой полосы. Таким образом, они поставляются с тремя кодовыми системами, которые их определяют. Два из этих кодов определены в соответствии со стандартом IEC 60062: 2016, четырехзначная система и трехзначная система. Третья система — это система нумерации под названием «EIA-96», разработанная Electronic Industries Alliance, которая прекратила свою деятельность в 2011 году.

    Подробнее: Понятие о резисторе из углеродной пленки

    Конструкция

    Резисторы SMT или SMD имеют прямоугольную форму, поэтому их часто называют чип-резисторами. У них есть металлизированные области на обоих концах основного керамического корпуса, поэтому их можно установить на печатную плату с контактными площадками. Площадки позволяют устанавливать два конца и обеспечивают соединение. В конструкции SMD-резисторов используется глиноземная или керамическая подложка, на которую помещаются концевые основания соединительных электродов. Затем его обжигают, чтобы убедиться, что они идеально удерживаются на месте.

    Затем на него наносится тонкая пленка резистивного материала – это либо оксид металла, либо металлическая пленка, резистор снова обжигается. Реактивное сопротивление резисторов можно определить по длине, толщине и используемому материалу. Компонент покрывается последовательными слоями защитного покрытия, которые позволяют предотвратить механические повреждения и избежать попадания влаги и других загрязнений. Завершающим этапом выполнения конструкции SMD-резисторов является нанесение маркировки, если для этого резистор достаточно велик.

    Кроме того, резисторы SMD изготавливаются с использованием оксида металла или металлической пленки и защищены прочным покрытием. Это означает, что они стабильны и хорошо переносят температуру и время. Выводы на обоих концах резистора SMD являются ключевыми для общей производительности резистора. Слой на основе никеля используется для внутреннего соединения между резистивным элементом и выводами. Однако внешний слой соединения использует слой на основе олова, так что может быть достигнута хорошая способность к пайке.

    Схема резисторов SMD:

    Подробнее: Понимание резисторов из углеродного состава

    Корпуса резисторов SMD обычно соответствуют стандартным схемам SMD для пассивных компонентов SMD. Хотя менее стандартные пакеты доступны для использования только из-за того, что они не получили широкого распространения. В новой конструкции очень маленькие корпуса, что позволяет рассеивать мощность, таким образом, экономится место на плате и допускается дальнейшая миниатюризация оборудования. Это также позволяет упаковать больше функций в одно и то же пространство.

    В таблице ниже показан пакет резисторов для поверхностного монтажа:
    ОБЩИЕ СВЕДЕНИЯ О КОМПЛЕКТЕ РЕЗИСТОРА ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА
    ВИД УПАКОВКИ РАЗМЕР (ММ) РАЗМЕР (ДЮЙМЫ)
    2512 6,30 х 3,10 0,25 х 0,12
    2010 5,00 х 2,60 0,20 х 0,10
    1812 4,6 х 3,0 0,18 х 0,12
    1210 3,20 х 2,60 0,12 х 0,10
    1206 3,0 х 1,5 0,12 х 0,06
    0805 2,0 х 1,3 0,08 х 0,05
    0603 1,5 х 0,08 0,06 х 0,03
    0402 1 х 0,5 0,04 х 0,02
    0201 0,6 х 0,3 0,02 х 0,01



    Из приведенной выше таблицы видно, что дескриптор размера корпуса взят из размера корпуса резистора, измеренного в дюймах. То есть размер пакета резисторов 0603 SMT составляет 0,06 x 0,03 дюйма.

    Подробнее: Что такое ультраконденсаторы

    Технические характеристики

    Поскольку существуют разные производители резисторов для поверхностного монтажа, их спецификации различаются. Таким образом, перед выбором важно посмотреть рейтинг производителя для конкретного SMD-резистора. Однако существуют некоторые общие характеристики, такие как номинальная мощность, температурный коэффициент, допуск и т. д., которые необходимо знать, чтобы получить четкое представление о резисторах для поверхностного монтажа.

    Номинальная мощность:

    Номинальная мощность любого резистора очень важна, для резисторов для поверхностного монтажа уровень рассеиваемой мощности меньше, чем у обычных резисторов. Приведенная ниже таблица будет служить ориентиром для типовой номинальной мощности некоторых популярных размеров резисторов для поверхностного монтажа. Обратите внимание, что это всего лишь руководство, оно может варьироваться в зависимости от производителя.

    ТИПОВАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ SMD-РЕЗИСТОРА
    ВИД УПАКОВКИ ТИПИЧНАЯ НОМИНАЛЬНАЯ МОЩНОСТЬ (Вт)
    2512 0,50 (1/2)
    2010 0,25 (1/4)
    1210 0,25 (1/4)
    1206 0,125 (1/8)
    0805 0,1 (1/10)
    0603 0,0625 (1/16)
    0402 0,0625 – 0,031 (1/16 – 1/32)
    0201 0,05

    Подпишитесь на нашу рассылку

    Хотя большинство производителей заявляют, что их SMD-резисторы имеют более высокие уровни мощности, чем перечисленные выше. Таким образом, всегда лучше снижать номинал компонентов и не запускать их близко к максимальным значениям. Снижение номинальных значений ниже 0,5 или 0,6 еще больше повысит надежность.

    Подробнее: Конденсатор

    Температурный коэффициент:

    Пленка оксида металла позволяет резисторам SMD обеспечивать хороший температурный коэффициент. Они доступны с различными значениями, такими как 25, 50 и 100 частей на миллион / 0 c. технология, используемая для резисторов SMT, намного лучше, чем некоторые старые технологии, используемые для обычных типов. Благодаря этой новой технологии схемы обладают гораздо большей температурной стабильностью. Наконец,

    Допуск:

    Производство резисторов SMD с пленкой из оксида металла должно обеспечивать относительно близкие значения допуска. Доступны значения 5%, 2% и 1%, хотя для некоторых специальных приложений доступны значения 0,5% и 0,1%. Несмотря на то, что резисторы с жесткими допусками требуются не часто, их использование поможет обеспечить лучшую воспроизводимость от одной схемы или модуля к другой. Это уменьшает количество компонентов с широким допуском, используемых в схеме. Резисторы 2% дороже, чем 5%, и широко используются, а использование резисторов SMT с допуском 0,5% и 0,1% обычно не требуется, за исключением очень строгих требований. Они, вероятно, будут стоить намного больше, чем 2% электронных компонентов.

    Преимущества и недостатки резисторов SMD

    Преимущества:

    Ниже приведены преимущества резисторов SMD в различных областях их применения:

    • Резисторы для поверхностного монтажа, естественно, намного меньше по размеру, чем обычные резисторы.
    • Размер и конструкция этих типов резисторов уменьшают индуктивность, то есть они имеют гораздо более низкие уровни паразитной индуктивности и емкости.
    • Вот почему они используются для гораздо более высокочастотных операций.
    • Резисторы для поверхностного монтажа могут изготавливаться с высокими допусками.
    • Обладают хорошим температурным коэффициентом сопротивления и долговременной стабильностью сопротивления.

    Подробнее: Типы конденсаторов

    Недостатки:

    Несмотря на хорошие преимущества резисторов для поверхностного монтажа, некоторые ограничения все же имеют место. Ниже приведены недостатки резисторов для поверхностного монтажа в различных областях их применения:

    • Номинальная мощность этих резисторов для поверхностного монтажа меньше, чем у обычных резисторов.
    • Они используются в приложениях, где их уровни цепи ниже.
    • Чтобы не допустить превышения номинальной мощности, требуется серьезная осторожность и концентрация.
    • Часто требуется доработка резисторов для поверхностного монтажа.
    • Для их ремонта требуется отдельная технология
    • Компонент очень маленький.

    Заключение

    В резисторах SMD используется технология поверхностного монтажа SMT, что дает значительные преимущества с точки зрения экономии места и автоматизированного производства печатных плат. SMD — это аббревиатура слов «устройство поверхностного монтажа». Это электронный компонент, который можно монтировать непосредственно на печатную плату с помощью технологии поверхностного монтажа (SMT). Это все, что касается этой статьи, в которой обсуждаются определение, применение, код, конструкция, корпуса, схемы, спецификации и маркировка резисторов SMD. Вы также узнали о технологии поверхностного монтажа и преимуществах и недостатках резисторов SMD.

    Я надеюсь, что вы получили много полезного от статьи, если да, пожалуйста, поделитесь ею с другими студентами. Спасибо за чтение, увидимся!

    11 мифов о маломощных шунтирующих резисторах для поверхностного монтажа

    Эта статья опубликована в Electronic Design и опубликована здесь с разрешения.

    Участники могут загрузить эту статью в формате PDF.

    Что вы узнаете:

    • Как и почему субмиллионные микросхемы заслуживают рассмотрения в качестве отдельного класса компонентов.
    • Стратегии интеллектуального выбора компонентов, компоновки, проверки и контроля процесса пайки.

    Несмотря на то, что резисторы с низким омическим сопротивлением могут встречаться в типичной ведомости материалов наряду со стандартными чип-резисторами, они создают уникальные проблемы на каждом этапе проектирования и производственного процесса. Развенчание этих мифов поможет разработчикам лучше понять субмиллиомные характеристики и потребность в специальных знаниях и методах.

    1. Легко проверить номиналы несмонтированных резисторов.

    Как правило, резисторы — это самые простые компоненты, которые необходимо проверить перед монтажом. Для этого требуется простое измерение омметра с 2-контактными соединениями для более высоких значений и 4-контактными соединениями (Кельвин) для более низких значений или более высокой точности. Но резисторы номиналом около 1 мОм и менее требуют специального оборудования и большой осторожности при креплении (рис. 1) .

    Сама измерительная система должна быть способна измерять омические значения в диапазоне от 100 мкОм до 1 мОм с уровнем погрешности, который мал по сравнению с допуском компонента. Этого можно добиться с помощью специального микроомметра или отдельного программируемого источника тока и милливольтметра. Термический дрейф может быть проблемой, поэтому рекомендуется оставить измерительную систему не менее чем на час между включением и использованием.

    Но чаще всего упускают из виду крепление. Ручное зондирование просто не даст необходимой точности. Таким образом, приспособление необходимо для обеспечения того, чтобы наконечники датчиков находились на расстояниях по осям X и Y, указанных в техническом описании или иным образом рекомендованным производителем. Схема контакта пробника должна располагаться по центру компонента — отклонение от центра в направлении X или Y повлияет на схему протекания тока и, следовательно, на показания сопротивления.

    Приспособление требует обслуживания для замены изношенных наконечников зонда и предотвращения смещения. Следует провести исследование повторяемости и воспроизводимости, чтобы убедиться, что отклонения измерений при повторном использовании и альтернативных пользователях являются приемлемыми.

    2. Наконечники сильноточных пробников лучше всего подходят для токовых контактов.

    Хотя обычно используются измерительные токи в диапазоне от 5 до 10 А, представляется целесообразным использовать сильноточный пружинный щуп для токовых соединений. Тем не менее, такие щупы, как правило, достигают своего низкого контактного сопротивления за счет наличия нескольких точек контакта с контактной поверхностью, обычно в форме круглого кольца или звезды.

    На рис. 2A показано, как такой зонд имеет непредсказуемые и переменные места контакта. Они могут различаться при каждом применении пробников, что приводит к небольшим, но значительным изменениям направления тока, протекающего через компонент.

    Это, в свою очередь, приводит к изменению измеренного значения сопротивления. По этой причине рекомендуется использовать одиночные остроконечные щупы для тока, а также для сенсорных контактов (рис. 2B) . Он устанавливает точно определенный ток, протекающий через компонент, и воспроизводимые измерения сопротивления.

    Если требования к току просто слишком высоки, чтобы можно было использовать одиночные остроконечные щупы, то для каждого токового соединения можно использовать два щупа. Эта шестипроводная схема (рис. 2C) имеет дополнительное преимущество, заключающееся в создании симметричной схемы протекания тока, более близкой к той, что наблюдается при работе на печатной плате.

    3. Токовые контакты прямо или по диагонали не имеют значения.

    Также следует учитывать формат подключения; обычно токовые контакты находятся на одной стороне микросхемы, а контакты измерения напряжения — на другой (рис. 3А) . Также можно использовать формат кроссовера (рис. 3B) , и для заданного набора расстояний между точками это приведет к более низкому показанию омического значения. Это станет ясно, если мы рассмотрим, как диагональный путь течения тока можно разложить на продольную и поперечную составляющие 10109.4 (фиг. 3С) .

    Продольная составляющая связана с большей частью падения напряжения, которое воспринимается сенсорными клеммами с ожидаемой полярностью. Но боковая составляющая, которая приводит к меньшему падению напряжения, улавливается измерительными клеммами с обратной полярностью и, следовательно, уменьшает измеряемое значение.

    4. Площадка и дорожка печатной платы имеют простую конструкцию.

    Компоновка печатной платы вокруг резистора с очень низким значением имеет решающее значение для ее производительности. Наиболее важным аспектом этого является тот факт, что для формирования соединения Кельвина должны быть предусмотрены четыре, а не две дорожки, даже если сам компонент имеет только две клеммы.

    Цель состоит в том, чтобы свести к минимуму токопроводящий путь, общий для пути тока и контура измерения напряжения (фиг. 4A) , что увеличило бы как эффективное омическое значение, так и TCR смонтированной детали. Этого можно достичь путем соединения дорожек датчика напряжения с внутренними краями контактных площадок (фиг. 4B) для пайки.

    Вы также можете пойти дальше и отделить контактные площадки датчика напряжения от контактных площадок пути тока, чтобы сами паяные соединения также были удалены из общего пути (фиг. 4C) . С помощью этого метода можно приблизиться к точности, полученной от настоящего 4-контактного резистора.

    Другой источник ошибки, связанный с большими токами переменного или изменяющегося постоянного тока, связан с цепью измерения напряжения, связанной с изменяющимися магнитными полями. Это может индуцировать шумовой сигнал, наложенный на желаемый сигнал считывания напряжения.

    Чтобы уменьшить его, необходимо свести к минимуму площадь контура, содержащегося в измерительном резисторе, двух дорожках измерения напряжения и входе измерительной цепи. Это означает, что схема считывания должна находиться как можно ближе к резистору считывателя, а дорожки считывания напряжения должны располагаться близко друг к другу. Хороший способ сделать эти дорожки особенно близкими — наложить их на разные слои печатной платы.

    5. Вы можете легко соединить шунты параллельно для более низких значений или более высоких номиналов.

    Разработчики иногда вынуждены использовать более одного токоизмерительного резистора, подключенного параллельно, либо для обеспечения высокой мощности или номинальных перенапряжений, либо для достижения сопротивления ниже минимально возможного. Это возможно, но непросто, и требует тщательного проектирования макета. Резисторы могут быть подключены параллельно с подключением по напряжению только к одному из резисторов, при условии, что расположение дорожек обеспечивает равномерное распределение тока между всеми резисторами.

    Например, место на трассе тока, где расположены резисторы, должно быть свободно от изгибов или сужений, которые могут повлиять на распределение плотности тока (рис. 5A) . Цель состоит в том, чтобы общее сопротивление дорожки последовательно с каждым резистором было одинаковым 10 1094 (рис. 5B) 10 1095 , так что измеряемый резистор пропускает требуемую часть общего тока.

    Кроме того, это гарантирует, что доля общего тока, проходящего через измеряемый резистор, не изменится в зависимости от температуры. Это может произойти при неравном последовательном сопротивлении дорожек из-за высокого TCR медных дорожек печатной платы.

    6. Установленное значение будет равно неустановленному измерению.

    Значение сопротивления в неустановленном состоянии, измеренное в соответствии с указаниями производителя, может все же отличаться от значения, полученного при установке детали на рекомендуемую схему расположения контактных площадок. Это происходит по двум причинам.

    Во-первых, ток, протекающий через резистор, не будет таким же при использовании одного или двух точечных контактов на каждой клемме, как при использовании паяного соединения, которое соединяется с большей частью нижней контактной поверхности. Во-вторых, разделение по напряжению для неустановленных измерений должно быть несколько больше, чем теоретически возможное минимальное значение, что обеспечивает допуск в расположении щупов относительно резистора. Напротив, для смонтированной детали паяные соединения, чувствительные к напряжению, всегда будут соединяться с самыми внутренними точками контактных поверхностей.

    По этим причинам мы можем сказать, что два стандартных метода позволяют измерять омические значения субмиллиомных резисторов. Во-первых, необходимо установить деталь на тестовую печатную плату, соединенную по шкале Кельвина, что является окончательным способом определения омического значения. Во-вторых, использовать пробные соединения, как описано ранее. Кроме того, определите стандартное монтажное смещение, обычно отрицательное, которое суммируется с измеренным значением датчика, чтобы указать прогнозируемое установленное значение:

    Монтажное смещение = установленное значение – значение, полученное с помощью датчика

    Это смещение зависит от размеров клемм, которые, в свою очередь, могут зависеть от номинального сопротивления. Поэтому его следует рассматривать как специфический для продукта.

    7. TCR сплава сопротивления является хорошим ориентиром для TCR шунта.

    В спецификациях маломощных шунтирующих резисторов могут быть указаны два значения TCR. Один относится к резистивному сплаву TCR и обычно находится в диапазоне от ±10 до ±40 ppm/°C. Другой – это фактический TCR компонента с учетом вклада медных выводов.

    Эти два рисунка одинаковы только для истинного шунта Кельвина, в котором путь тока и петля считывания напряжения разделены на концах и встречаются только внутри элемента сопротивления. Такая конструкция является относительно дорогостоящей, поэтому в большинстве случаев фактический ТКС шунта больше по величине, чем ТКС сплава сопротивления. Он также зависит от омического значения, увеличиваясь по мере его падения.

    Например, для 500 мкОм типичным является TCR шунта в диапазоне от ±100 до ±400 ppm/°C, что в 10 раз больше, чем TCR резистивного сплава. Если в таблице данных указано только одно значение TCR, это должен быть шунтирующий TCR. При сравнении продуктов очень важно знать, какое определение TCR применимо к каким цифрам.

    8. При правильной компоновке установка шунта не повлияет на его ТКС.

    Уже была описана важность компоновки с правильной конфигурацией Кельвина для достижения минимального TCR. Но толщина припоя в готовом паяном соединении также имеет прямое отношение как к установленному омическому значению, так и к TCR. Это связано с тем, что вертикально разрешенная составляющая тока через паяное соединение (рис. 6A) находится на общем пути с цепью измерения напряжения, которая соединяется с верхней поверхностью медной контактной площадки печатной платы. Отсюда следует, что увеличенная толщина припоя (рис. 6B) увеличит установленное значение и связанный с ним TCR.

    Эта чувствительность к толщине паяного соединения может быть снижена за счет использования деталей с выводами большой площади. Такие конструкции направлены в первую очередь на снижение теплового сопротивления печатной платы, но снижение чувствительности к толщине припоя является дополнительным преимуществом. Кроме того, чувствительность также может быть устранена путем выбора шунта с 4 выводами. Это не обязательно должен быть настоящий шунт Кельвина, потому что соединение между током и петлей измерения напряжения может быть выполнено внутри оконечной медной жилы.

    9. Повышение температуры шунта равно тепловому импедансу, умноженному на мощность.

    Для обычного резистора легко рассчитать повышение температуры горячей точки при заданной рассеиваемой мощности. Это просто тепловое сопротивление детали в °C/Вт, умноженное на тепловыделение в Вт. Его можно добавить к температуре окружающей среды, чтобы получить абсолютную температуру горячей точки.

    Ситуация для резисторов с очень малым значением более сложная, поскольку значительное рассеяние на шунте подразумевает значительные уровни тока в дорожках печатной платы. Это означает, что сами дорожки печатной платы будут способствовать общему повышению температуры.

    Если возможно установить повышение температуры дорожки, то это можно добавить, чтобы получить фактическую температуру горячей точки. Однако, если подробное тепловое моделирование недоступно, может потребоваться его определение эмпирическим путем. Но это необходимо как-то учитывать, иначе максимальная температура будет занижена, что повлияет как на тепловой расчет, так и на точность расчетов.

    10. Измеряемое напряжение будет равно нулю, если ток не течет.

    Закон Ома представляет идеальный резистор с током, прямо пропорциональным напряжению. Все резисторы отклоняются от линейности из-за конечного TCR, но в частях с очень низким омическим значением кривая напряжение-ток может даже не проходить через начало координат. Чип-резистор с металлическим элементом с медными выводами содержит как минимум две границы между разнородными металлами. Они действуют как термопары и генерируют термоэлектрическое напряжение в присутствии градиента температуры (рис. 7) .

    Теперь эти термопары соединены последовательно и из-за симметрии компонента имеют противоположную полярность, когда сам резистивный элемент является основным источником тепла. В результате, если распределение температуры по резистору микросхемы симметрично, любые генерируемые термоэлектрические напряжения будут нейтрализованы (рис. 7А) .

    Однако может быть асимметрия из-за внешнего воздействия источника тепла (рис. 7Б) или радиатора (фиг. 7C) соответственно. Это приводит к конечному значению V1 − V2, которое суммируется с измеренным измерительным напряжением и создает источник ошибки. В частности, это может дать ложное указание на протекание тока, когда токи равны или близки к нулю.

    11. Маломощный SMD-шунт — это «просто еще один резистор».

    К настоящему моменту должно быть очевидно, что, хотя он может быть указан рядом со стандартными чип-резисторами в спецификации, шунт SMD 0,5 мОм, например, требует специальных знаний и методов на каждом этапе проектирования и производства. процесс. Это включает в себя выбор компонентов, проектирование компоновки, проверку поступающих компонентов и контроль процесса пайки.

    В результате может быть целесообразно рассматривать малоценные SMD-шунты как отдельный класс компонентов и рассчитывать на то, что им будет уделено больше времени и внимания при поддержке специализированного поставщика.

    Ссылки

    О’Салливан, Маркус, «Оптимизация точности измерения силы тока путем улучшения компоновки площадок маломощных шунтирующих резисторов», Analog Dialogue 46-06 Back Burner , июнь (2012 г.

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
