Таблица выбора сечения проводов. Выбор сечения проводов для электропроводки: основные правила и рекомендации

Как правильно рассчитать и выбрать сечение проводов для электропроводки. Какие факторы влияют на выбор сечения проводов. Какие таблицы и формулы используются для расчета сечения проводов. Какие ошибки часто допускаются при выборе сечения проводов.

Факторы, влияющие на выбор сечения проводов

При проектировании электропроводки одним из ключевых моментов является правильный выбор сечения проводов. От этого зависит не только эффективность работы электросети, но и безопасность всей системы. Какие же основные факторы необходимо учитывать при расчете сечения проводов?

• Сила тока, протекающего по проводнику
• Материал проводника (медь или алюминий)
• Тип изоляции провода
• Способ прокладки (открытый, в трубе, в земле и т.д.)
• Температура окружающей среды
• Количество проводов в жгуте или трубе
• Длина кабельной линии
• Допустимое падение напряжения

Рассмотрим подробнее, как каждый из этих факторов влияет на выбор сечения проводов.

Расчет сечения провода по току нагрузки

Основным параметром при выборе сечения провода является максимальный ток, который будет по нему протекать. Чем больше ток, тем большее сечение необходимо выбрать. Для расчета тока используется формула:

I = P / U

где I — ток (А), P — мощность нагрузки (Вт), U — напряжение сети (В).

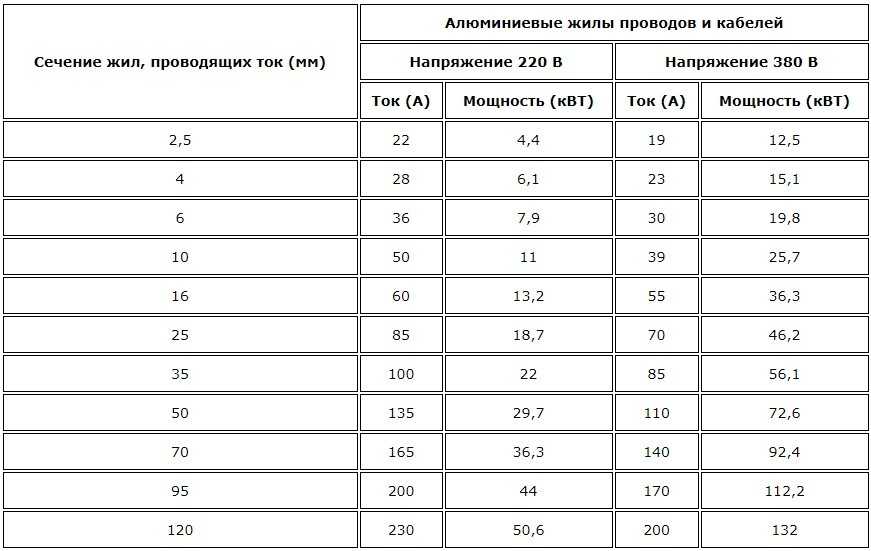

После определения расчетного тока, сечение провода выбирается по специальным таблицам допустимых токовых нагрузок. Например, для медного провода с ПВХ изоляцией при открытой прокладке можно использовать следующую таблицу:

Сечение, мм2	Допустимый ток, А
1.5	19
2.5	27
4	38
6	46
10	70

Выбирается ближайшее большее сечение, ток которого превышает расчетный.

Влияние материала проводника на выбор сечения

Для электропроводки чаще всего используются медные и алюминиевые провода. Какой материал лучше выбрать?

Медь обладает лучшей проводимостью, чем алюминий. При одинаковом сечении медный провод может пропустить ток в 1,3 раза больший, чем алюминиевый. Поэтому при использовании алюминия сечение провода нужно увеличивать примерно на 30%.

Другие преимущества меди:

• Более высокая механическая прочность
• Устойчивость к коррозии
• Лучшая гибкость
• Большая долговечность

Однако медь значительно дороже алюминия. Поэтому для экономии средств, особенно при больших сечениях, иногда выбирают алюминиевые провода.

Учет типа изоляции при расчете сечения

Тип изоляции провода влияет на его допустимую токовую нагрузку. Чем выше температура плавления изоляции, тем больший ток может пропустить провод. Наиболее распространенные типы изоляции:

• ПВХ (поливинилхлорид) — до 70°C
• Резина — до 65°C
• Полиэтилен — до 70°C
• Фторопласт — до 250°C

При выборе сечения нужно пользоваться таблицами, соответствующими конкретному типу изоляции. Для проводов с более термостойкой изоляцией допустимые токи будут выше при том же сечении.

Способ прокладки и его влияние на сечение проводов

Способ прокладки кабеля существенно влияет на его охлаждение и, соответственно, на допустимый ток. Различают следующие основные способы:

• Открытая прокладка
• В трубах
• В кабель-каналах
• Скрытая прокладка в стенах
• Прокладка в земле

Наилучшие условия охлаждения обеспечивает открытая прокладка. При прокладке в трубах или закрытых каналах допустимый ток снижается на 25-30%. Для подземной прокладки используются специальные таблицы.

Учет температуры окружающей среды

Стандартные таблицы токовых нагрузок обычно рассчитаны на температуру окружающей среды +25°C или +30°C. При более высокой температуре допустимый ток снижается, при более низкой — повышается. Для учета этого фактора применяются поправочные коэффициенты:

Температура, °C	Коэффициент
10	1.15
20	1.05
30	1.00
40	0.91
50	0.82

Расчетный ток умножается на соответствующий коэффициент перед выбором сечения по таблице.

Влияние количества проводов на выбор сечения

При прокладке нескольких проводов в одном кабеле, трубе или жгуте их взаимный нагрев ухудшает условия охлаждения. Поэтому токовая нагрузка на каждый провод должна быть снижена. Для учета этого применяются понижающие коэффициенты:

• 2 провода — 0.8
• 3 провода — 0.7
• 4-5 проводов — 0.6
• 6-7 проводов — 0.5

Расчетный ток делится на соответствующий коэффициент перед выбором сечения по таблице.

Расчет сечения с учетом допустимого падения напряжения

Для длинных кабельных линий важно также учитывать падение напряжения. Согласно ПУЭ, оно не должно превышать:

• В осветительных сетях — 5%
• В силовых сетях — 5-7%

Для расчета падения напряжения используется формула:

ΔU = 2 * I * L * (R + X * tgφ) / 1000

где ΔU — падение напряжения (В), I — ток (А), L — длина линии (м), R — активное сопротивление провода (Ом/км), X — реактивное сопротивление (Ом/км), tgφ — коэффициент мощности нагрузки.

Если расчетное падение напряжения превышает допустимое, необходимо увеличить сечение провода.

Типичные ошибки при выборе сечения проводов

При расчете и выборе сечения проводов нередко допускаются следующие ошибки:

• Использование устаревших таблиц токовых нагрузок
• Неправильный учет способа прокладки
• Игнорирование температуры окружающей среды
• Неверный расчет тока нагрузки
• Отсутствие проверки на падение напряжения для длинных линий
• Экономия на сечении в ущерб надежности и безопасности

Чтобы избежать этих ошибок, важно тщательно учитывать все факторы и пользоваться актуальными нормативными документами.

Рекомендации по выбору сечения для типовых электроустановок

Для наиболее распространенных бытовых электроустановок можно дать следующие ориентировочные рекомендации по выбору сечения медных проводов:

• Освещение — 1.5 мм²
• Розеточные группы — 2.5 мм²
• Электроплита — 6 мм²
• Кондиционер — 2.5 мм²
• Стиральная машина — 2.5 мм²
• Водонагреватель — 4 мм²
• Ввод в квартиру — 6-10 мм²

Однако это лишь общие рекомендации. В каждом конкретном случае необходим точный расчет с учетом всех факторов.

Заключение

Правильный выбор сечения проводов — важнейший этап проектирования электропроводки. От него зависит не только эффективность работы электроустановок, но и пожарная безопасность объекта. Поэтому к расчету сечения нужно подходить ответственно, учитывая все влияющие факторы и используя актуальные нормативные документы.

Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки.

ГОСТы, СНиПы Карта сайта TehTab.ru Поиск по сайту TehTab.ru	Навигация по справочнику TehTab.ru:  главная страница / / Техническая информация/ / Оборудование — стандарты, размеры/ / Электрические разъемы и провода (кабели) / / Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки. Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки. Практический совет (про выбор удлинителя): Сечение жилы провода (кабеля) удлинителя должно как минимум на 1 типоразмер превышать указанное в таблицах ниже. Для нагрузок свыше 2 кВт старайтесь не использовать удлинители с жилой сечением ниже 1 мм2. Прикинуть падение напряжения в зависимости от длины можно пользуясь таблицей: Электрическое сопротивление r (Ом) 1м проволоки (провода…) в зависимости от ее диаметра d и материала. с учетом (для зануд): таблицы температурной зависимости ИТАК: ПУЭЭ, Глава 1 нормирует допустимые длительные токи через различные виды проводов и кабелей. Другие главы регламентируют способы прокладки и прочие детали. Тем не менее мы приведем 3 таблицы для оперативного выбора площади сечения токопроводящей жилы кабеля (провода) для сетей 220/380В в зависимости от тока, нагрузки, температуры окружающей среды и способа прокладки, которыми сами пользуемся. Выбираем сечения жилы (каждой) для рабочего тока или нагрузки (запоминаем ток, если прикидывали нагрузку) одиночного провода при температуре жил +65, окружающего воздуха +25 и земли + 15°С Если температура не та, то смотрим поправочный коэффициент на ток в зависимости от температуры окружающей среды — если цепь вторичная = цепь управления, сигнализации, контроля, автоматики и релейной защиты электроустановок — то следующий пункт пропускаем Если проводов более 1 , то смотрим поправочный коэффициент на ток в зависимости от способа прокладки Делаем выбор еще раз, с учетом поправок, если нужно Таблица 1. Выбора сечения жилы при одиночной прокладке проводов при температуре жил +65, окружающего воздуха +25 и земли + 15°С Проложенные открыто, не пучком (в воздухе) Проложенные в трубе Сечение жилы мм2 Медь Алюминий Медь Алюминий Ток Нагрузка, кВт Ток Нагрузка, кВт Ток Нагрузка, кВт Ток Нагрузка, кВт А 1х220в 3х380в А 1х220в 3х380в А 1х220в 3х380в А 1х220в 3х380в 0,5 11 2,4 — — — — — — — — — — 0,75 15 3,3 — — — — — — — — — — 1,0 17 3,7 6,4 — — — 14 3,0 5,3 — — — 1,5 23 5,0 8,7 — — — 15 3,3 5,7 — — — 2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3 2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0 4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9 6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8 10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0 16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0 25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0 35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0 Таблица 2. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха Условная темпратура среды, °С   Нормированная температура жил, °С   Поправочные коэффициенты на токи при расчетной температуре среды, °С -5 и ниже   0   +5   +10   +15   +20   +25   +30   +35   +40   +45   +50 15 80 1,14 1,11 1,08 1,04 1,00 0,96 0,92 0,88 0,83 0,78 0,73 0,68 25 80 1,24 1,20 1,17 1,13 1,09 1,04 1,00 0,95 0,90 0,85 0,80 0,74 25 70 1,29 1,24 1,20 1,15 1,11 1,05 1,00 0,94 0,88 0,81 0,74 0,67 15 65 1,18 1,14 1,10 1,05 1,00 0,95 0,89 0,84 0,77 0,71 0,63 0,55 25 65 1,32 1,27 1,22 1,17 1,12 1,06 1,00 0,94 0,87 0,79 0,71 0,61 15 60 1,20 1,15 1,12 1,06 1,00 0,94 0,88 0,82 0,75 0,67 0,57 0,47 25 60 1,36 1,31 1,25 1,20 1,13 1,07 1,00 0,93 0,85 0,76 0,66 0,54 15 55 1,22 1,17 1,12 1,07 1,00 0,93 0,86 0,79 0,71 0,61 0,50 0,36 25 55 1,41 1,35 1,29 1,23 1,15 1,08 1,00 0,91 0,82 0,71 0,58 0,41 15 50 1,25 1,20 1,14 1,07 1,00 0,93 0,84 0,76 0,66 0,54 0,37 — 25 50 1,48 1,41 1,34 1,26 1,18 1,09 1,00 0,89 0,78 0,63 0,45 — Таблица 3. Снижающие коэффициенты допустимых длительных токов в зависимости от способа прокладки (в пучках, в коробах, в лотках) Снижающий коэффициент допустимых длительных токов для проводов, прокладываемых пучками в лотках и коробах Снижающий коэффициент допустимых длительных токов для для проводов, прокладываемых в коробах и лотках Допустимые длительные токи для проводов проложенных в коробах, а также в лотках пучками, должны приниматься как для проводов, проложенных в трубах. При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6 проводов. 0,63 для 7-9 проводов. 0,6 для 10-12 проводов. Количество проложенных проводов Снижающий коэффициент для проводов, питающих Способ прокладки   одно жильных   много жильных отдельные электро приемники с коэффициен том использова ния до 0,7 группы электро приемников и отдельные приемники с коэф фициентом исполь зования более 0,7 Многослойно и пучками . . .  — До 4 1,0 — 2 5-6 0,85 3-9 7-9 0,75 10-11 10-11 0,7 12-14 12-14 0,65 15-18 15-18 0,6 Однослойно 2-4 2-4 — 0,67 5 5 0,6 Допустимые длительные токи для проводов, проложенных в лотках, при однорядной прокладке (не в пучках) следует принимать, как для проводов, проложенных в воздухе. Допустимые длительные токи для проводов, прокладываемых в коробах, следует принимать как для одиночных проводов, проложенных открыто (в воздухе), с применением снижающих коэффициентов, указанных в таблице. При выборе снижающих коэффициентов контрольные и резервные провода и кабели не учитываются. Дополнительная информация от TehTab.ru:
Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru Реклама, сотрудничество: [email protected]	Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

ПУЭ 7. Выбор сечений проводников по нагреву | Библиотека

• 13 декабря 2006 г. в 18:44
• 2852785

• Поделиться

• Пожаловаться

Раздел 1. Общие правила

Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны

Выбор сечений проводников по нагреву

1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т. п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:

1) для медных проводников сечением до 6 мм², а для алюминиевых проводников до 10 мм² ток принимается как для установок с длительным режимом работы;

2) для медных проводников сечением более 6 мм², а для алюминиевых проводников более 10 мм² ток определяется умножением допустимого длительного тока на коэффициент

, где Т_ПЕ — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).

1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно — кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять как для установок с длительным режимом работы.

1.3.5. Для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, может допускаться кратковременная перегрузка, указанная в табл. 1.3.1.

1.3.6. На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной на время максимумов нагрузки продолжительностью не более 6 ч в сутки в течение 5 сут., если нагрузка в остальные периоды времени этих суток не превышает номинальной.

На период ликвидации послеаварийного режима для кабелей напряжением до 10 кВ с бумажной изоляцией допускаются перегрузки в течение 5 сут. в пределах, указанных в табл. 1.3.2.

Таблица 1.3.1. Допустимая кратковременная перегрузка для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной в течение, ч
		0,5	1,0	3,0
0,6	В земле	1,35	1,30	1,15
	В воздухе	1,25	1,15	1,10
	В трубах (в земле)	1,20	1,0	1,0
0,8	В земле	1,20	1,15	1,10
	В воздухе	1,15	1,10	1,05
	В трубах (в земле)	1,10	1,05	1,00

Таблица 1. 3.2. Допустимая на период ликвидации послеаварийного режима перегрузка для кабелей напряжением до 10 кВ с бумажной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной при длительности максимума, ч
		1	3	6
0,6	В земле	1,5	1,35	1,25
	В воздухе	1,35	1,25	1,25
	В трубах (в земле)	1,30	1,20	1,15
0,8	В земле	1,35	1,25	1,20
	В воздухе	1,30	1,25	1,25
	В трубах (в земле)	1,20	1,15	1,10

Для кабельных линий, находящихся в эксплуатации более 15 лет, перегрузки должны быть понижены на 10%.

Перегрузка кабельных линий напряжением 20-35 кВ не допускается.

1.3.7. Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.

1.3.8. Нулевые рабочие проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% проводимости фазных проводников; в необходимых случаях она должна быть увеличена до 100% проводимости фазных проводников.

1.3.9. При определении допустимых длительных токов для кабелей, неизолированных и изолированных проводов и шин, а также для жестких и гибких токопроводов, проложенных в среде, температура которой существенно отличается от приведенной в 1.3.12-1.3.15 и 1.3.22, следует применять коэффициенты, приведенные в табл. 1.3.3.

Таблица 1.3.3. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Условная температура среды, °С	Нормированная температура жил, °С	Поправочные коэффициенты на токи при расчетной температуре среды, °С
		-5 и ниже	0	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,79	0,71	0,61
15	60	1,20	1,15	1,12	1,06	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	–
25	50	1,48	1,41	1,34	1,26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	–

Elec. ru в любимой социальной сети ВКонтакте
Актуальные новости, мероприятия, публикации и обзоры в удобном формате.

Подписаться

Калькулятор размера провода

Онлайн-калькуляторы и таблицы, которые помогут вам определить правильный размер провода

Ниже приведен калькулятор размера провода. рассчитать правильный размер провода для цепи на основе схемных усилителей, предпочтительная (или доступная) изоляция проводов, тип проводника и технические характеристики установки. Для более сложных расчетов используйте калькулятор размера провода или Расширенный калькулятор размера проволоки.

Введите информацию ниже, чтобы рассчитать подходящий размер провода.

Введите максимальный ток в цепи:
Выберите изоляцию провода: 60&degC75&degC90&degC
Выберите тип проводника: Медно-алюминиевый
Находится ли провод в кабелепроводе или кабеле, зарыт в земле или на открытом воздухе?

Примечание. Эти значения основаны на допустимой силе тока изолированных проводников до 2000 вольт включительно. не более трех токонесущих проводников в кабелепроводе, кабеле или заземлении, проводник с одинарной изоляцией на открытом воздухе и в окружающей среде температура воздуха 30°C (86°F).

Источник: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16-17)

При температуре окружающей среды, отличной от 78°F — 86°F, или при наличии более трех токонесущих проводников в кабелепроводе, кабеле или заземлении используйте Расширенный калькулятор размера провода. При этом учитываются поправочные коэффициенты на падение напряжения, температуру и количество токонесущих проводников.

Для длинных проводников, где падение напряжения может быть проблемой, используйте Калькулятор падения напряжения для определения падения напряжения и Калькулятор длины цепи. определить максимальную длину цепи. Посетите страницу «Таблицы», чтобы просмотреть справочные таблицы, такие как «Максимальная мощность». для токонесущих проводников.

Ознакомьтесь с Условиями использования и Политикой конфиденциальности для этого сайта. Ваше мнение очень ценится. Дайте нам знать, как мы можем улучшить.

Навигация по ссылкам

• Домашняя страница
• Таблица размеров проволоки

---

• Список калькуляторов и описание
• Калькулятор размера проволоки
• Усовершенствованный калькулятор размера проволоки
• Калькулятор силы тока провода
• Усовершенствованный калькулятор силы тока проводов
• Калькулятор вспышки дуги
• Калькулятор падения напряжения
• Калькулятор длины цепи
• Калькулятор закона Ома
• Калькулятор размера провода двигателя
• Калькулятор сечения заземляющего провода
• Калькулятор расстояния между опорами кабелепровода
• Калькулятор цветового кода резистора

---

• Список таблиц и описания
• Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе 30°C Таблица
• Максимальная допустимая нагрузка на ток для токонесущих проводников на открытом воздухе при 30°C Таблица
• Максимальная допустимая нагрузка для токонесущих проводников в кабелепроводе при 40°C Таблица
• Максимальная допустимая нагрузка для токонесущих проводников на открытом воздухе при 40°C Таблица
• Ток полной нагрузки для трехфазных двигателей переменного тока Таблица
Сечения проводов и защита цепи трехфазного двигателя переменного тока
• Таблица
• Таблицы дугового разряда
• Таблица размеров заземляющего проводника
• Расстояние между опорами жесткого кабелепровода Таблица
Таблица поправочных коэффициентов тока провода

Калькулятор размера провода двигателя

Онлайн-калькуляторы и таблицы, которые помогут вам определить правильный размер провода

Калькулятор размера провода двигателя рассчитает правильный размер провода для данной мощности двигателя и напряжение. Это относится к трехфазным двигателям переменного тока. Этот калькулятор также даст вам ток двигателя и рекомендуемый выключатель. размер, начальный размер, размер нагревателя и размер кабелепровода.

Введите мощность и напряжение двигателя.

Мотор л.с.: ½¾11½2357½101520253040506075100125150

Напряжение: 115 V208 V230 V460 V

Элемент цепи	Электрические характеристики
Размер провода двигателя:	14 АВГ
Сила тока двигателя:	4,4 А
Размер выключателя:	20 А
Начальный размер:	0
Нагреватель Ампер:	5,06 А
Размер канала:	¾ дюйма

Примечание. При выборе размера кабелепровода всегда обращайтесь к NEC. Размер прерывателя обычно должен составлять 125 % полной нагрузки двигателя.

Хорошим справочником по техническому обслуживанию и устранению неполадок является Электродвигатель и элементы управления Ugly (Электродвигатели и элементы управления Ugly, издание 2014 г.). Этот калькулятор основан на информации, содержащейся в этом справочном руководстве, и может помочь электрикам в устранении неполадок в цепях обслуживания и управления.

Чтобы рассчитать размер провода для цепи, используйте калькулятор размера провода или расширенный калькулятор размера провода. Чтобы рассчитать нагрузку на провод для цепи, используйте Калькулятор тока провода или Расширенный калькулятор силы тока провода.

Для длинных проводников, где падение напряжения может быть проблемой, используйте Калькулятор падения напряжения, чтобы определить правильный размер проводника и максимальное длина цепи. Посетите страницу «Таблицы», чтобы просмотреть справочные таблицы, такие как «Максимальная сила тока для токонесущих проводников».
