Таблица защиты ip. Степени защиты IP электрооборудования: расшифровка, таблица значений и применение

Что означает маркировка IP на электрооборудовании. Как расшифровывается код IP. Какие существуют степени защиты IP. Где применяются разные классы защиты IP. Как выбрать нужную степень защиты IP.

Содержание

Что такое степень защиты IP и для чего она нужна

IP (Ingress Protection) — это система классификации степеней защиты оболочки электрооборудования от проникновения твердых предметов и воды. Маркировка IP позволяет оценить, насколько устройство защищено от внешних воздействий окружающей среды.

Степень защиты IP определяется двумя цифрами:

  • Первая цифра (от 0 до 6) — защита от проникновения твердых предметов
  • Вторая цифра (от 0 до 8) — защита от проникновения воды

Чем выше цифры, тем выше степень защиты оборудования. Знание классов IP необходимо для правильного выбора и применения электротехнических изделий в зависимости от условий эксплуатации.

Расшифровка первой цифры кода IP

Первая цифра в маркировке IP обозначает степень защиты оболочки от проникновения твердых предметов и от прикосновения к опасным частям:


  • IP0X — защита отсутствует
  • IP1X — защита от твердых предметов >50 мм (например, случайного прикосновения рукой)
  • IP2X — защита от твердых предметов >12,5 мм (например, пальца)
  • IP3X — защита от твердых предметов >2,5 мм (инструменты, провода)
  • IP4X — защита от твердых предметов >1 мм (мелкие инструменты, тонкая проволока)
  • IP5X — частичная защита от пыли (проникновение пыли не нарушает работу устройства)
  • IP6X — полная защита от пыли

Расшифровка второй цифры кода IP

Вторая цифра обозначает степень защиты оболочки от проникновения воды:

  • IPX0 — защита отсутствует
  • IPX1 — защита от вертикально падающих капель
  • IPX2 — защита от капель, падающих под углом до 15°
  • IPX3 — защита от дождя, падающего под углом до 60°
  • IPX4 — защита от брызг, летящих со всех сторон
  • IPX5 — защита от струй воды со всех направлений
  • IPX6 — защита от сильных струй воды
  • IPX7 — защита при кратковременном погружении в воду до 1 м
  • IPX8 — защита при длительном погружении в воду на глубину более 1 м

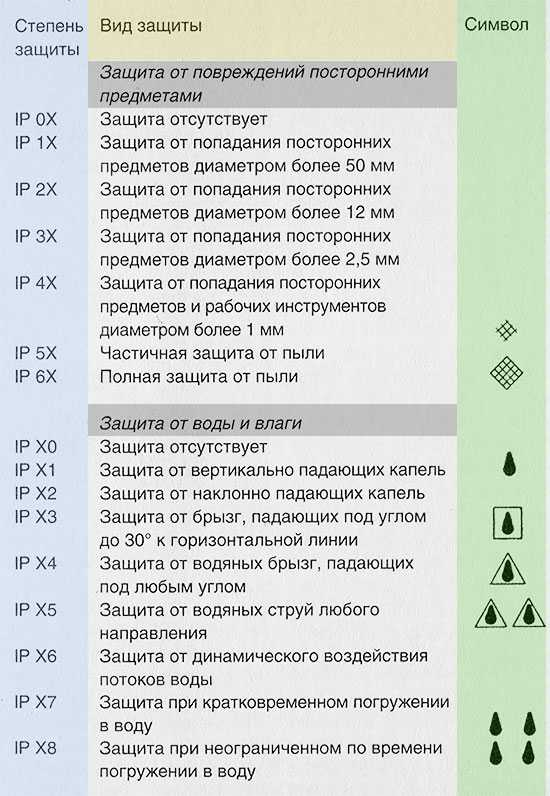

Таблица степеней защиты IP

Для удобства определения класса защиты используется сводная таблица степеней IP:


Первая цифраВторая цифраСтепень защиты
00Нет защиты
11Защита от предметов >50 мм и вертикально падающих капель
22Защита от предметов >12,5 мм и капель под углом 15°
33Защита от предметов >2,5 мм и дождя под углом 60°
44
Защита от предметов >1 мм и брызг со всех сторон
55Пылезащищенное, защита от струй воды
66Пыленепроницаемое, защита от сильных струй
7Защита при кратковременном погружении
8Защита при длительном погружении

Дополнительные обозначения в коде IP

Помимо двух основных цифр, в маркировке IP могут использоваться дополнительные буквенные обозначения:

  • A — защита от доступа тыльной стороной руки
  • B — защита от доступа пальцем
  • C — защита от доступа инструментом
  • D — защита от доступа проволокой
  • H — высоковольтное устройство
  • M — устройство проверено на воздействие воды при движущихся частях
  • S — устройство проверено на воздействие воды при неподвижных частях
  • W — устройство проверено в особых погодных условиях

Эти буквы добавляют информацию о специфических свойствах защиты оборудования.


Применение различных степеней защиты IP

Разные классы IP применяются для оборудования, эксплуатируемого в различных условиях:

  • IP20-IP23 — для сухих отапливаемых помещений
  • IP44-IP55 — для влажных помещений и наружного применения
  • IP65-IP68 — для эксплуатации в тяжелых промышленных условиях

Например:

  • Бытовые розетки обычно имеют степень IP20
  • Уличные светильники — IP44 или IP54
  • Подводное оборудование — IP68

Как выбрать нужную степень защиты IP

При выборе электрооборудования необходимо учитывать условия его эксплуатации и требуемый уровень защиты. Ключевые факторы при определении нужного класса IP:

  • Наличие пыли и твердых частиц в воздухе
  • Вероятность попадания брызг или струй воды
  • Возможность погружения в воду
  • Наличие агрессивных сред
  • Механические воздействия

Чем жестче условия эксплуатации, тем выше должна быть степень защиты IP. Однако не стоит выбирать избыточно высокий класс — это приведет к удорожанию оборудования.

Требования к IP для различных помещений

Нормативные документы устанавливают минимальные требования к степени защиты IP для разных типов помещений:


  • Сухие жилые помещения — IP20
  • Ванные комнаты — IP44
  • Уличное освещение — IP54
  • Промышленные цеха — IP54-IP65
  • Пищевое производство — IP65-IP68

При проектировании электроустановок необходимо соблюдать эти минимальные требования для обеспечения безопасности.

Особенности маркировки IP для разных типов оборудования

Степень защиты IP может отличаться для разных элементов одного устройства. Например, для электродвигателя:

  • Корпус — IP55
  • Вал — IP23
  • Клеммная коробка — IP65

В таких случаях в маркировке указывается несколько степеней защиты для разных частей оборудования.

Методы испытаний степени защиты IP

Для определения степени защиты IP проводятся специальные испытания оборудования:

  • Проверка защиты от твердых предметов (стальные шары, проволока)
  • Испытания на проникновение пыли
  • Проверка защиты от капель и брызг воды
  • Испытания струями воды под давлением
  • Погружение в воду на определенную глубину и время

По результатам тестов устанавливается конкретный класс IP для изделия.

Заключение

Степень защиты IP — важная характеристика электрооборудования, определяющая возможность его применения в различных условиях. Правильный выбор класса IP обеспечивает безопасность и надежность работы устройств. При проектировании и монтаже электроустановок необходимо учитывать требования нормативных документов к минимальным степеням защиты IP для разных типов помещений и условий эксплуатации.



Степень защиты IP: расшифровка, таблица значений

Многие видели на поверхности упаковки светильников, розеток и других приборов маркировку с начальными буквами «IP». Но мало кто задумывается, зачем она нужна, и просто не обращают на нее внимание. На самом деле это важное обозначение указывает степень защиты ip от воздействия внешних факторов, и оно должно соответствовать ГОСТ и ПУЭ при выборе оборудования.

Содержание

  • 1 Что означает маркировка«IP»
    • 1.1 Обозначение первой цифры
    • 1.2 Обозначение второй цифры
    • 1.3 Дополнительные и вспомогательные обозначения
  • 2 Степень защиты согласно ПУЭ и ГОСТ
  • 3 IP электрооборудования ванной комнаты

Что означает маркировка«IP»

Расшифровка сокращенного буквенного обозначения «IP» в переводе значит степень защиты от проникновения. Кроме букв, маркировка содержит две цифры, указывающие класс оболочки, служащей защитой оборудования от внешних воздействий пыли, влаги и твердых предметов. Аналогично класс оболочки обозначает степень защиты человека от удара тока во время прикосновения к ней. Данную классификацию отображает ГОСТ 14254-96.

Класс защиты оболочки определяют испытаниями. Они указывают, насколько корпус оборудования защитит механические и токоведущие элементы от проникновения к ним влаги и твердых частиц. Еще во время испытаний выявляют устойчивость оболочки к интенсивным воздействиям в разных условиях.

Если вернуться уже к знакомой паре цифр, то расшифровка первой указывает на степень защиты оболочки от воздействия на нее твердых предметов, а вторая от влаги. Но маркировка этими цифрами еще не ограничивается. После них может стоять одна или две буквы. В некоторых случаях, если степень защиты неопределенна, цифры заменяют буквенным обозначением «X». Возьмем, к примеру, электроприбор с маркировкой«IPX0». Она указывает на неопределенную степень защиты. Но после последней цифры может находиться еще одна буква, например, «IPX1D». Она служит указателем дополнительной информации.

Обозначение первой цифры

Как уже говорилось, первая цифра указывает степень защиты оболочки от проникновения твердых предметов. Сюда также относится возможность проникновения определенной части тела, например, пальца или руки. Стоящий первый «0» указывает на полное отсутствие защиты, что предполагает открытый доступ к опасным узлам оборудования. Степень защиты указывают цифрами от 0 до 6.

Чтобы была понятней расшифровка, рассмотрим каждый показатель отдельно:

  • «1» – указывает на ограничение прикосновения тыльной стороной ладони или проникновение твердого предмета размером от 5 см и больше;
  • «2» – защита не допустит проникновение пальца руки или предмета размером от 1,25 см;
  • «3» – защитит опасные узлы от находящихся в руке инструментов и других предметов, размером больше 2,5 мм;
  • «4» – говорит о невозможности проникновения твердых частиц размером больше 1 мм;
  • «5» – указывает о частичной пылезащите;
  • «6» – самая высокая степень пыленепроницаемости.

Кроме того, цифры от 4 до 6 обозначают о невозможности добраться до опасных узлов оборудования тонкой проволокой, находящейся в руке человека.

Обозначение второй цифры

Подошло время рассмотреть вторую цифру маркировки, указывающую на защиту узлов оборудования от негативного воздействия влаги. Это значение имеет больший диапазон от 0 до 8. Как и в первом случае, 0 говорит о полном отсутствии защиты. Дальнейшее перечисление идет по нарастанию, что отображает конкретный пример:

  • «1» – мелкие капли воды, упавшие вертикально на оболочку оборудования, не повредят его узлы;
  • «2» – аналогично упавшие капли воды не проникнут сквозь оболочку при ее уклоне до 15о;
  • «3» – Корпус способен защитить рабочие узлы оборудования от дождевой воды, даже если капли попадают под углом 60°;
  • «4» – хаотично летящие капли под любым углом не представляют опасности оборудованию;
  • «5» – падающая без давления струя воды не проникнет сквозь оболочку. Поверхности приборов с таким обозначением можно мыть;
  • «6» – оболочка выдержит падающую воду под большим давлением. Даже попавшая внутрь морская вода не повредит работу узлов;
  • «7» – безопасно погружение под воду на короткое время;
  • «8» – оболочка выдержит длительное пребывание оборудования под водой.

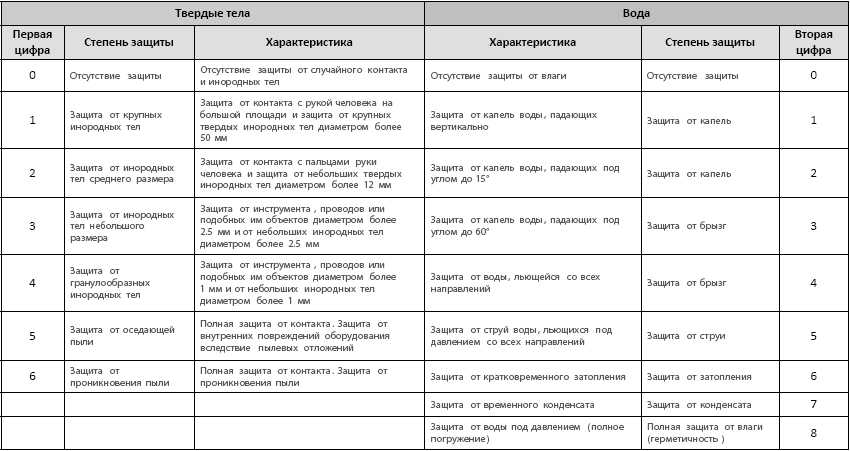

Для лучшего определения степени защиты существует таблица с указанными всеми параметрами:

Давайте на примере посмотрим, как производится расшифровка цифр электрооборудования:

  • возьмем силовой шкаф с маркировкой IP32. Корпус защитит человека от случайного прикосновения к электрическим узлам и не допустит проникновение твердых предметов размером более 2,5 мм. Однако проволокой толщиной 1 мм возможно проникнуть внутрь. Вторая цифра говорит о безопасности падающих на шкаф капель воды, даже если он установлен относительно них под углом 15
    о
    ;
  • а вот, например, пластиковый бокс КМПн 2/9-2, предназначенный для установки УЗО или автоматов, имеет защиту IP31. Первая цифра обозначает аналогичную степень защиты, как с примером силового шкафа. Вторая цифра говорит, что защитит расположенные внутри УЗО только от мелких, вертикально падающих брызг воды.

В общем, с цифрами все ясно, осталось выяснить, что означает расшифровка дополнительных букв.

Дополнительные и вспомогательные обозначения

Сразу за цифровым обозначением может стоять дополнительная буква. Их всего существует четыре. Каждая буква характеризует степень защиты человека от проникновения к токоведущим частям электрооборудования или опасным механическим узлам. Если тщательней разобраться, то дополнительная буква исполняет ту же роль, что и первая цифра, только она предназначена для развернутого объяснения.

Существует таблица, по которой можно посмотреть расшифровку дополнительных букв:

Следом за дополнительной может стоять вспомогательная буква. Их всего три. Раньше использовалась еще четвертая – W, но сейчас по ГОСТ ее не применяют. Для электрооборудования эти буквы необходимы, чтобы указать справочную информацию и параметры проведенных испытаний. Расшифровку букв можно найти в таблице:

При отсутствии дополнительных или вспомогательных обозначений, буквы в маркировке ничем не заменяются, а просто отсутствуют.

Степень защиты согласно ПУЭ и ГОСТ

Перед монтажом электрооборудования необходимо узнать его степень защиты согласно ПУЭ, ТУ или ГОСТ. Другими словами, надо определиться, к примеру, установка каких розеток и светильников разрешена в ванной комнате.

ПУЭ представляет основной документ безопасного использования электрооборудования. Он отображает правила устройства электроустановок. Отсюда и сокращенное название ПУЭ. Правила гласят, что:

  • используемое электрооборудование должно соответствовать ГОСТ или ТУ;
  • конструкция, способ монтажа электрооборудования и характеристика изоляции проводов должны отвечать всем требованиям ПУЭ;
  • электрооборудование и совмещенные с ним конструкции должны быть защищены от негативного внешнего воздействия.

Итак, с ПУЭ разобрались, а что касается других норм, то международный индекс IEC 60529 или ГОСТ 14254-96 как раз и указывают степень защиты, обозначаемый IP. Данный ГОСТ распространяется для электрооборудования с напряжением не выше 72,5 кВ. На территории РФ действует ГОСТ Р 51330.20-99.

IP электрооборудования ванной комнаты

Руководствуясь нормами ГОСТ, ПУЭ и данными таблиц можно сделать вывод, что для ванной комнаты необходимо применение светильников, розеток и выключателей с маркировкой IP44. Этому классу соответствует розетка с закрывающимися створками. Вилки электрических приборов в ванной комнате тоже должны иметь аналогичный класс.

Что касается настенных светильников для ванной комнаты, то их степень аналогично не должна быть меньше IP44, но лучше использовать приборы с защитой IP55. Так как в ванной комнате все испарения поднимаются, то маркировка потолочных светильников должна соответствовать IP65. Чем выше «IP» светильников и другого электрооборудования для ванной комнаты, тем они безопасней и надежней в использовании.

Несмотря на то, что степень защиты ip расшифровывается просто, планирование монтажа электрооборудования лучше доверить профессионалам.

Степень защиты ip расшифровка таблица

Опубликовано: 09.08.2022

Содержание

С английского аббревиатура IP расшифровывается как Ingress Protection Rating, переводится это как рейтинг защиты от проникновения.

Степень защиты IP (20,31,40,41,44,54,55,67,68,65) – определяет на сколько защищено устройство от проникновения пыли, влаги и посторонних предметов. Система классификации соответствует международным стандартам, прописанным в IEC 60529.

О шифре степени защиты IP

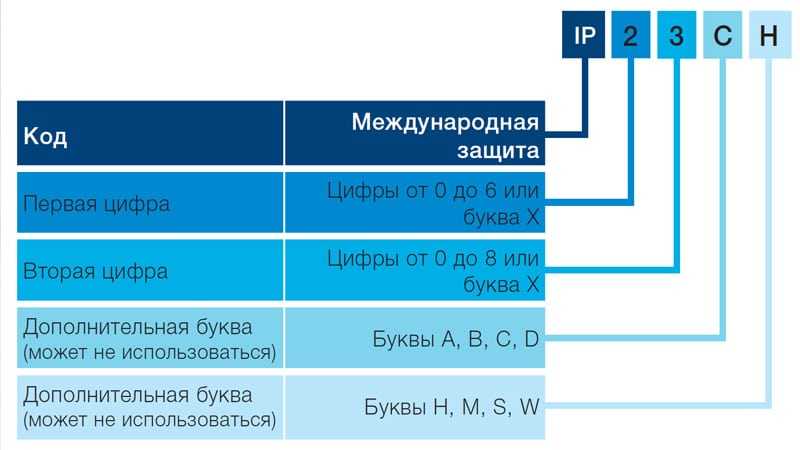

Маркировка шифра выглядит так: IPXX. Вместо X ставятся цифры, соответствующие степени защиты, чем больше число, тем выше защита. К цифрам могут добавляется от одной до двух букв, которые могут дать дополнительную информацию об условиях эксплуатации, для которых может быть применен прибор.

Если вместо числа в шифре стоит X – это значит, что степень защиты по этому параметру не определена, скорее всего это просто не является необходимым, так как у устройства низкий параметр ответственности, и оно не применяется в сложных условиях.

Первая цифра соответствует защите корпуса устройства от проникновения внешних твердых предметов, пыли и ограничении доступа людей к опасным частям оборудования, какой-либо частью тела или предметом, находящимся в у него в руках.

Вторая цифра говорит о степени защиты от проникновения в корпус воды и ее вредного воздействия на части устройства.

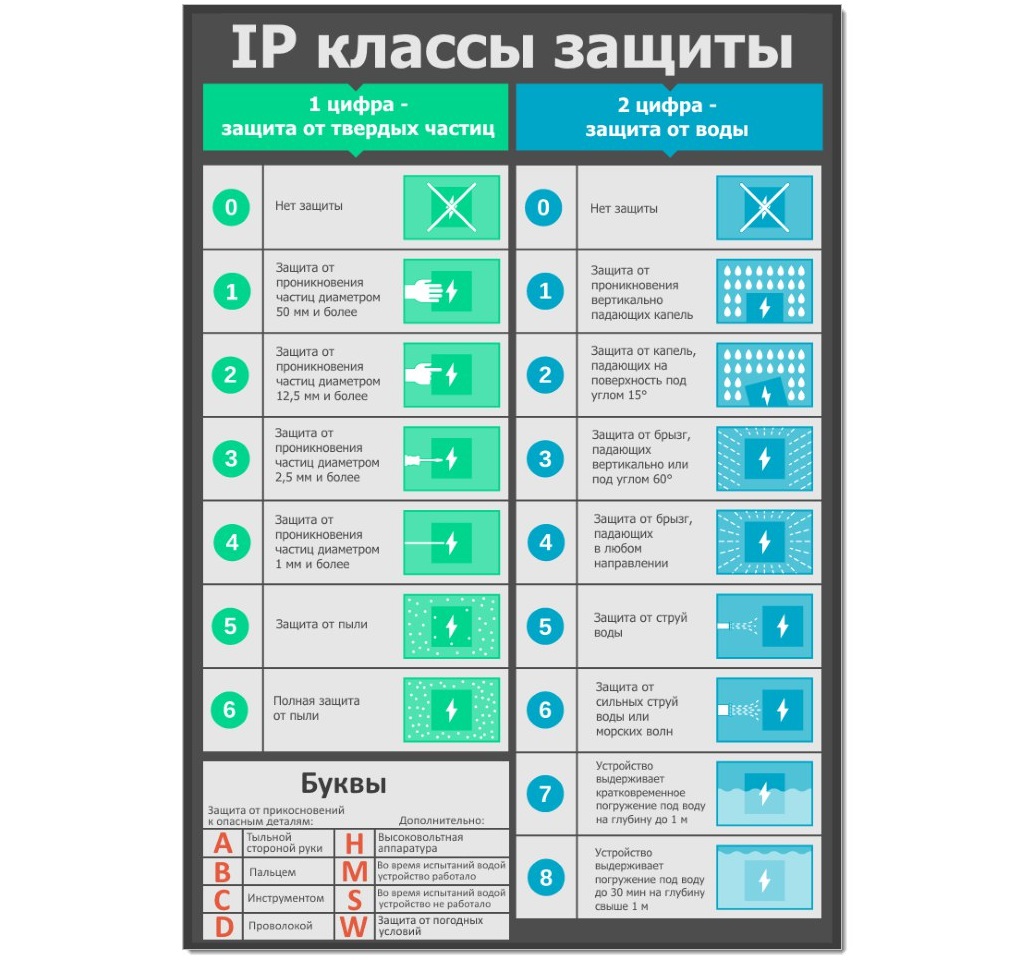

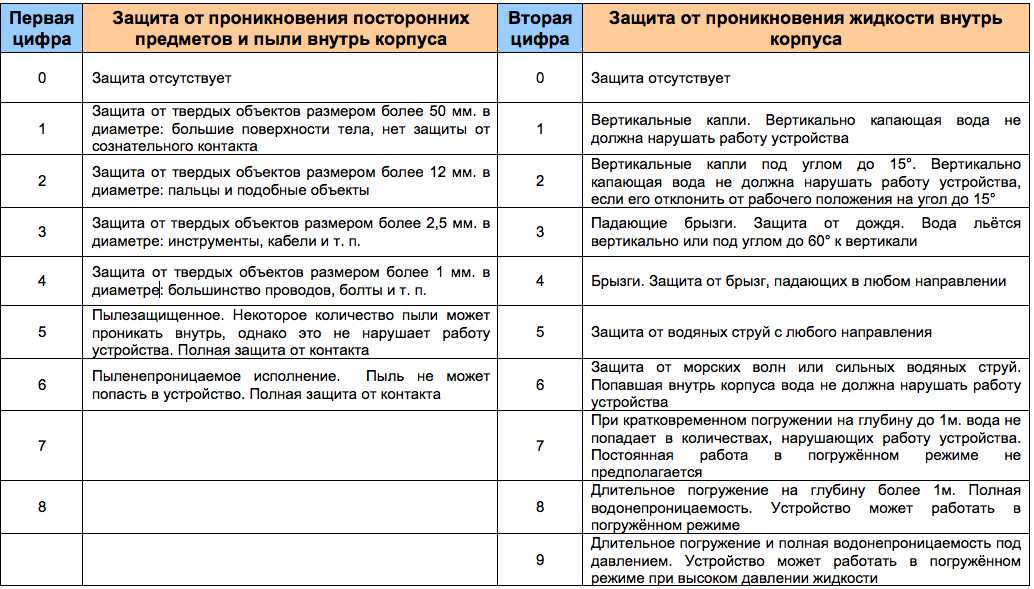

Таблица значений

Для первого числа:

  • 0 — Защита отсутствует, в корпус могут проникнуть предметы диаметр которых превышает 50 мм.
  • 1 — Позволяет проникать в опасную зону предметам толщиной менее или равным 50 мм. До частей устройства, обеспечивающих работу или опасных для человека, можно дотронуться большими участками тела или легко дотянуться сознательно.
  • 2 — Позволяет проникать в опасную зону предметам толщиной менее или равные 12,5 мм. В устройство можно проникнуть пальцем или другим подобным предметом.
  • 3 — Позволяет проникать в опасную зону предметам толщиной менее или равные 2,5 мм. Не защищенно от проникновения инструментами, кабелем или другими предметами меньше в диаметре 2,5 миллиметров.
  • 4 — Позволяет проникать в опасную зону предметам толщиной менее или равные 1 мм. В прибор можно засунуть предметы с диаметром меньше 1 миллиметра, проволокой или чем-то подобным.
  • 5 — Пылезащищённое. Обеспечивается полная защита от контактов. Пыль может попадать в корпус в небольших количествах, но не способна нарушить работоспособность устройства.
  • 6 — Пыленепроницаемое. Устройство полностью изолировано от внешней среды, в корпус не может проникнуть пыль.

Для второго числа:

  • 0 — В корпус устройства может спокойно проникнуть вода и нарушить его работу.
  • 1 — Защита от вертикальных капель. Капли, падающие на прибор вертикально не должны проникать и нарушать его работу.
  • 2 — Защита от капель, падающих под углом менее или равном 15°. При отклонении устройства на угол до 15 гарусов, вода не должна нарушить нормальную работу устройства.
  • 3 — Защита от брызг, которые падают вертикально или с углом менее 60°. Устройство защищенно от дождя, вода, даже при попадании внутрь корпуса не мешает его работе.
  • 4 — Защита от брызг. Брызги, летящие под любыми углами, не могут повлиять на работу.
  • 5 — Защита от струй. Струи с любых направлений, под небольшим давлением не проникают в устройство.
  • 6 — Защита от морских волн. Морские волны и сильные водяные струи, даже при попадании внутрь прибора не влияют на его бесперебойную работу.
  • 7 — Защита от кратковременных погружений на глубину менее 1 метра. При погружении устройства в воду, она проникает в недостаточном количестве, для того, чтобы вывести его из строя. Но после долгого нахождения (более 30 минут) под водой прибор может быть поврежден.
  • 8 — Защита от полного погружения в воду на глубину более 1 метра и длительностью более получаса. Прибор имеет функцию работы в погружном режиме.
  • 9 — Защита от контактов с водой, находящейся при большой температуре. Прибор можно мыть с помощью высокотемпературной мойки под большим давлением. Это немецкое расширение стандарта, разработанное ими специально для дорожных ТС.

Хорошо защищенный от попадания жидкости корпус, автоматически защищен от проникновения предметов.

Буквы A, B, C, D применяются для дополнительных указаний, если действительная степень защиты от проникновения твердых предметов выше указанной или присутствует только шифр степени защиты от воды.

Буква и ее значение защиты от проникновения:

  • А — тыльной стороной руки.
  • В — пальцами.
  • С- инструментами.
  • D -проволоками.

Также могут применятся вспомогательные буквы H, M, S, W.

Они означают:

  • H — ей маркируется высоковольтное оборудование.
  • М — при испытании, устройство с подвижными частями было во включённом состоянии.
  • S — при испытании, устройство с подвижными частями было в выключенном состоянии.
  • W — шифр для маркировки приборов, имеющих защиту от погодных условий.

Какой маркировке отдать предпочтение

Нет идеальной маркировки, предназначенной для всех случаев жизни. Устройство подбирается то, которое сможет при требуемых условиях выполнять поставленную задачу. Оборудование с высокими показателями IP очень дорогое и не всегда требуется такая высокая защита.

Например, среднестатистическая розетка имеет IP22, хотя легко можно обеспечить большую защиту, но для дома вполне достаточно протекции от проникновения пальцев и практически вертикально падающей воды.

Полезное видео

Дополнительную информацию по данной теме вы можете получить из видео ниже:



Заключение

Разбираться в классификации IP необходимо для того что бы не покупать оборудование, которое не будет отвечать вашим требованиям либо наоборот не переплачивать за чрезмерную защиту.

Таблица рейтингов IP

и определения

Класс защиты IP

(также известный как рейтинг «защита от проникновения» или рейтинг «международная защита») определяет эффективность герметизации электрических корпусов от посторонних частиц, таких как случайный контакт, пыль, влага, жидкости и т. д. Классы IP определены в международном стандарте EN. 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989). Рейтинги IP предоставляют информацию о том, способно ли устройство противостоять проникновению пыли или жидкости и в какой степени. На рис. 1 показана структура рейтинга IP.

Рисунок 1: Степень защиты IP

Содержание

  • Первая цифра
  • Вторая цифра
  • Рейтинг IPX
  • ИПК рейтинг
  • Таблица рейтинга IP
  • Дополнительный корпус
  • Часто задаваемые вопросы
    • Какая степень защиты IP является водонепроницаемой?
    • Можно ли погружать в воду со степенью защиты IP68?
    • Что такое IP69K?
  • Дополнительная информация

Первая цифра

Первая цифра в рейтинге IP обозначает степень защиты корпуса от твердых посторонних предметов, таких как пыль, случайный контакт руками, пальцами, инструментами, проводами и т. д. Соответствующее описание цифр объяснено ниже :

Первая цифра: Описание сплошной защиты:
0 (Х) Без защиты
1 Защита от твердых частиц диаметром более 50 мм
2 Защита от твердых частиц диаметром 12,5 мм и более
3 Защита от твердых частиц диаметром 2,5 мм и более
4 Защита от твердых частиц диаметром 1 мм и более
5 Защита от частиц пыли
6 Пыленепроницаемый; Полная защита

Вторая цифра

Вторая цифра в рейтинге IP определяет степень защиты от проникновения жидкости. Ниже приводится краткое описание соответствующих цифр.

Вторая цифра: Описание защиты от жидкости или влаги:
0 Без защиты
1 Защита от вертикально капающей воды
2 Защита от капель воды при наклоне корпуса под углом до 15°
3 Защита от брызг воды под углом до 60° от вертикали
4 Защита от брызг воды с любого направления
5 Защита от направленных струй воды низкого давления (6,3 мм) под любым углом
6 Защита от направленных струй воды высокого давления (12,5 мм) под любым углом
7 Защита от полного погружения на глубину до 1 м на 30 минут
8 Защита от погружения на большую глубину и при более высоком давлении
9 (К) Защита от направленных струй воды высокой температуры и давления, обмываний или процедур очистки паром

Рейтинг IPX

«X» в рейтингах IP просто означает, что значение для числа отсутствует. «X» можно просто заменить нулем, учитывая, что класс защиты от проникновения не предусмотрен. Например, IPX4 может просто означать, что корпус не обеспечивает защиты от проникновения твердых частиц, но обеспечивает защиту от брызг воды с любого направления.

Класс IPK

«K» в некоторых классах IP означает, что корпус должен обеспечивать защиту от проникновения направленных струй воды высокой температуры и давления. Например, степень защиты IP69K обычно используется в таких средах, как автомойка, производство продуктов питания и напитков и другие процедуры очистки паром.

Таблица рейтинга IP

Ниже приведена краткая справочная таблица, которая поможет вам выбрать корпус с классом IP для ваших требований.

Без защиты от жидкости Защита от вертикально капающей воды Защита от капель воды при наклоне корпуса до 15° Защита от брызг воды под углом до 60° от вертикали Защита от брызг воды с любого направления Защита от направленных струй воды низкого давления (6,3 мм) под любым углом Защита от направленных струй воды высокого давления (12,5 мм) под любым углом Защита от полного погружения на глубину до 1 м Защита от полного погружения на большую глубину и при более высоком давлении Защита от направленных струй воды высокой температуры и давления
Без защиты от твердых предметов IP00 IP01 ИП02 IP03 ИП04 IP05 IP06 IP07 IP08 IP09
Защита от твердых частиц диаметром более 50 мм IP10 IP11 IP12 ИП13 ИП14 IP15 IP16 IP17 IP18 IP19
Защита от твердых частиц диаметром более 12,5 мм IP20 ИП21 ИП22 ИП23 ИП24 IP25 IP26 ИП27 IP28 ИП29
Защита от твердых частиц диаметром более 2,5 мм IP30 IP31 IP32 IP33 IP34 IP35 IP36 IP37 IP38 IP39
Защита от твердых частиц диаметром более 1 мм IP40 ИП41 IP42 IP43 IP44 IP45 IP46 IP47 IP48 IP49
Защита от частиц пыли IP50 IP51 IP52 IP53 IP54 IP55 IP56 IP57 IP58 IP59
Полная защита от пыли IP60 IP61 IP62 IP63 IP64 IP65 IP66 IP67 IP68 IP69

Дополнительный корпус

Иногда клапаны или компоненты, которые вы используете, могут подвергаться жестким или требовательным промышленным процессам или другим условиям. В таком случае существующего корпуса со степенью защиты IP может быть недостаточно для обеспечения желаемой защиты. Дополнительная оболочка вокруг клапана или компонента является хорошим способом повысить уровень защиты от проникновения частиц. Эти дополнительные корпуса должны иметь соответствующую степень защиты IP для дополнительной защиты и повышения производительности.

Часто задаваемые вопросы

Какая степень защиты IP является водонепроницаемой?

Как правило, корпуса со степенью защиты IP65, 66 и 67 считаются водонепроницаемыми по стандарту IP. Но термин «водонепроницаемость» применим только при определенных условиях для каждого из этих рейтингов IP.

  • Степень защиты IP65 означает, что корпус может обеспечить защиту только от водяных струй низкого давления (6,3 мм). Для испытаний корпусов IP65 необходимо создать объем воды 12,5 литров в минуту в течение не менее 15 минут при давлении 30 кПа на расстоянии 3 м. На рис. 2 показан пример корпуса со степенью защиты IP65.
  • Корпус со степенью защиты IP66 обеспечивает защиту от водяных струй высокого давления (12,5 мм). Процедуры испытаний включают воздействие на корпус воды объемом 100 литров в минуту под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
  • Степень защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Метод испытаний таких ограждений включает погружение на глубину не менее 1 м на 30 и более минут. Глубина погружения измеряется от нижней части объекта и должна быть не менее 15 см от верхней части объекта.

Рис. 2: IP65 — DIN — разъем для электромагнитных клапанов

Можно ли погружать в воду по стандарту IP68?

IP68 можно рассматривать как полную защиту от проникновения пыли и погружения на большую глубину и при более высоком давлении. Однако термины «большие глубины» и «более высокое давление» могут быть расплывчатыми. Поэтому производитель и пользователь должны согласовать спецификацию IP68 в зависимости от их требований и применения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
