Таблица сечения кабеля по киловаттам: Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Содержание

по мощности, току, с учетом длины

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Содержание статьи

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2Диаметр проводника, мм
Медный провод
Алюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт
10,3 кВт
21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм

2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще - требуется только одно значение мощности или тока

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Таблица сечений кабеля по мощности и току

Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.

Введение

Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” – этого вполне достаточно для питания любой техники.

таблица сечений кабеля по мощности и токуКлассический кабель для проводки в квартире

Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого – до 6 ампер.

Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов – сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

Как посчитать мощность приборов

Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?

Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 – понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.

Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.

Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P – мощность конкретного потребителя, подключенного в розетку.

таблица сечений проводов по мощности и токуМедные провода лучше подходят для проводки и выдерживают большую нагрузку

Выбираем толщину

После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

Сечение кабеля, мм Для 220 V Для 380 V
ток, А мощность, кВт ток, А мощность кВт
1,5 до 17 4 16 10
2,5 26 5,5 25 16
4 37 8,2 30 20
6 45 10 40 25
10 68 15 50 32
16 85 18 75 48

Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.

Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) – 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.

Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

выбор сечения кабеля по мощностиПравильный расчет толщины кабеля – залог его долгой работы

Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток – 2,5 квадрата, для мощных потребителей – 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.

Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

Как быть с длиной

Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать – вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.

Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.

В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.

U, % Момент нагрузки, кВт*м
1,5 2,5 4 6 10 16
1 18 30 48 72 120 192
2 36 60 96 144 240 384
3 54 90 144 216 360 575
4 72 120 192 288 480 768
5 90 150 240 360 600 960

Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.

выбор сечения кабеля по мощностиПравильное подключение автоматов медным кабелем

Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.

Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.

Виды кабелей

Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно – их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.

Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.

ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости – он занимает минимум места.

NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью – его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное – правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.

ПУНП – это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.

Существует еще много других кабелей – бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.

Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем – всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.

Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности.

В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.

В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.

Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.

Таблица выбора сечения кабеля по току и мощности с медными жилами
Сечение токопро водящей жилы, мм2 Медные жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6
Таблица выбора сечения кабеля по току и мощности с алюминивыми жилами
Сечение токопро водящей жилы, мм2 Алюминивые жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Пример расчета сечения кабеля

Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.

Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В - медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.

Расчет необходимого сечения кабеля по марке кабеля, провода

Число жил,
сечение мм.
Кабеля (провода)
Наружный диаметр мм.Диаметр трубы мм.Допустимый длительный
ток (А) для проводов и кабелей при прокладке:
Допустимый длительный ток
 для медных шин прямоугольного
 сечения (А) ПУЭ
ВВГВВГнгКВВГКВВГЭNYMПВ1ПВ3ПВХ (ПНД)Мет.тр. Дув воздухев землеСечение, шины ммКол-во шин на фазу
11х0,75      2,716201515123
21х1      2,81620171715х3210
31х1,55,45,4   33,21620233320х3275
41х2,55,45,7   3,53,61620304425х3340
51х466   441620415530х4475
61х66,56,5   55,51620507040х4625
71х107,87,8   5,56,220208010540х5700
81х169,99,9   78,2202010013550х5860
91х2511,511,5   910,5323214017550х6955
101х3512,612,6   1011323217021060х6112517402240
111х5014,414,4   12,513,2323221526580х6148021102720
121х7016,416,4   1414,84040270320100х6181024703170
131х9518,818,7   1617404032538560х8132021602790
141х12020,420,4     505038544580х8169026203370
151х15021,121,1     5050440505100х8208030603930
161х18524,724,7     5050510570120х8240034004340
171х24027,427,4     6365605 60х10147525603300
183х1,59,69,2  9  2020192780х10190031003990
193х2,510,510,2  10,2  20202538100х10231036104650
203х411,211,2  11,9  25253549120х10265041005200
213х611,811,8  13  25254260Допустимый длительный ток для
медных шин прямоугольного сечения
(А) Schneider Electric IP30
223х1014,614,6     25255590
233х1616,516,5     323275115
243х2520,520,5     323295150
253х3522,422,4     4040120180Сечение, шины ммКол-во шин на фазу
264х1  89,5   16201414123
274х1,59,89,89,210,1   2020192750х56501150
284х2,511,511,511,111,1   2020253863х575013501750
294х503031,3     636514522580х5100016502150
304х7031,636,4     8080180275100х5120019002550
314х9535,241,5     8080220330125х5135021503200
324х12038,845,6     100100260385Допустимый длительный ток для
медных шин прямоугольного сечения (А) Schneider Electric IP31
334х15042,251,1     100100305435
344х18546,454,7     100100350500
355х1  9,510,3   16201414
365х1,510101010,910,3  20201927Сечение, шины ммКол-во шин на фазу
375х2,5111111,111,512  20202538123
385х412,812,8  14,9  2525354950х56001000
395х614,214,2  16,3  3232426063х570011501600
405х1017,517,5  19,6  4040559080х590014501900
415х162222  24,4  505075115100х5105016002200
425х2526,826,8  29,4  636595150125х5120019502800
435х3528,529,8     6365120180
445х5032,635     8080145225
455х9542,8      100100220330
465х12047,7      100100260385
475х15055,8      100100305435
485х18561,9      100100350500
497х1  1011   16201414
507х1,5  11,311,8   20201927
517х2,5  11,912,4   20202538
5210х1  12,913,6   25251414
5310х1,5  14,114,5   32321927
5410х2,5  15,617,1   32322538
5514х1  14,114,6   32321414
5614х1,5  15,215,7   32321927
5714х2,5  16,918,7   40402538
5819х1  15,216,9   40401414
5919х1,5  16,918,5   40401927
6019х2,5  19,220,5   50502538
6127х1  1819,9   50501414
6227х1,5  19,321,5   50501927
6327х2,5  21,724,3   50502538
6437х1  19,721,9   50501414
6537х1,5  21,524,1   50501927
6637х2,5  24,728,5   63652538

Расчет сечения кабеля по мощности: таблица с показателями

Автор aquatic На чтение 7 мин. Просмотров 19.2k. Обновлено

Качество проведения электромонтажных работ  оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы  посмотреть требуемые показатели.

Расчет сечения кабеля по мощности: таблица Расчет сечения кабеля по мощности: таблица Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Расчет сечения кабеля по мощности: таблица с важными характеристиками

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Такая таблица поможет подобрать оптимальные параметрыТакая таблица поможет подобрать оптимальные параметры

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная параметры мощностиВ таблице показано, как проводить расчеты, зная параметры мощности В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

Так проводится расчет с учетом нагрузкиТак проводится расчет с учетом нагрузкиТак проводится расчет с учетом нагрузки

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Особенности потребления токаОсобенности потребления токаОсобенности потребления тока

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Применение таблицы помогает узнать значение сечения кабеля по длинеПрименение таблицы помогает узнать значение сечения кабеля по длинеПрименение таблицы помогает узнать значение сечения кабеля по длине

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Узнать точный показатель можно, используя различные параметрыУзнать точный показатель можно, используя различные параметрыУзнать точный показатель можно, используя различные параметры

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

  • рассчитать показатель силы тока;
  • округлить до наибольшего показателя, используя таблицу;
  • подобрать ближайший стандартный параметр.

Статья по теме:

Как повесить люстру на натяжной потолок.Как повесить люстру на натяжной потолок.Как повесить люстру на натяжной потолок. Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Стандартные формулы для определения силы токаСтандартные формулы для определения силы токаСтандартные формулы для определения силы тока

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

Варианты кабеля для разных назначенийВарианты кабеля для разных назначенийВарианты кабеля для разных назначений

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Расчет сечения провода с учетом разных видов нагрузкиРасчет сечения провода с учетом разных видов нагрузкиОпределение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Схемы прокладки кабелейСхемы прокладки кабелейСхемы прокладки кабелей

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Схема трехжильной проводкиСхема трехжильной проводкиСхема трехжильной проводки

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Медный и алюминиевый проводаМедный и алюминиевый проводаОсновные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Варианты соединения проводовВарианты соединения проводовВарианты соединения проводов

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Таблица расчета мощности кабеля - Полезная информация

Медные жилы

Сечение токопроводящей жилы, кв.мм

Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66

260

171,6

Алюминивые жилы

Сечение токопро водящей жилы, кв.мм

Алюминивые жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44

170

112,2

120

230

50,6

200

132

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:

Сечение токопроводящей жилы, мм2 Для  кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6



Сечение токопроводящей жилы, мм2 Для  кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

  • для медного провода 10 ампер на миллиметр квадратный,
  • для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.
АКЦИЯ! ДО 30 СЕНТЯБРЯ

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Алюминивые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов и шнуров

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый-длительный-ток-для-проводов

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

Допустимый длительный ток для проводов с медными жилами

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

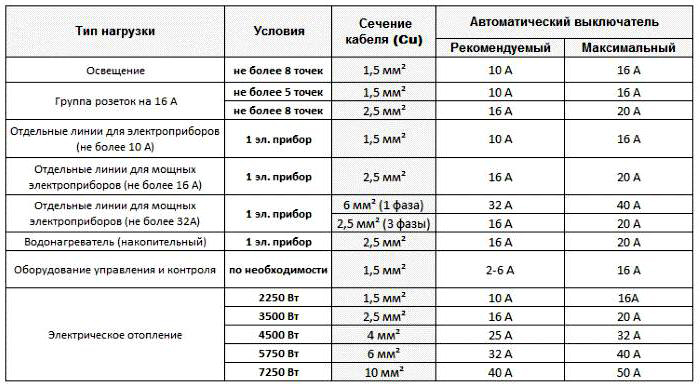

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

  • Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм2

1

1

1,5

2,5

2,5

4

6

Макс. допустимая длина кабеля при указанном сечении, м*

34,6

17,3

17,3

24,7

21,6

23

27

  • Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт

6

12

15

18

21

24

27

35

I, A

9,1

18,2

22,8

27,3

31,9

36,5

41

53,2

Сечение токопроводящей жилы, мм2

1,5

2,5

4

4

6

6

10

10

Макс. допустимая длина кабеля при указанном сечении, м*

50,5

33,6

47,6

39,7

51

44,7

66,2

51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

Сечение жил, мм2

Проводники

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

-

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

-

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

-

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:

непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

-

многопроволочных (гибких)

0,35

-

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:

по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии

под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

-

многопроволочных (гибких)

0,35

-

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2

Продукция:

Услуги:

НОВИНКА
ECOLED-100-105W-13600-D120 CITY уличный светодиодный светильник ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ
Калькулятор преобразования

киловатт в лошадиные силы (л.с.)

киловатт (кВт) в лошадиные силы (л.с.) преобразование мощности: калькулятор и как преобразовать.

Введите мощность в киловаттах и ​​нажмите кнопку Преобразовать :

* Для электродвигателей и кондиционеров используется электрическая мощность

Преобразование

л.с. в кВт ►

Как перевести киловатты в мощность

Киловатт в мощность для механика / гидравлики

Одна механическая или гидравлическая мощность равна 0.745699872 киловатт:

1 л.с. (I) = 745,699872 Вт = 0,745699872 кВт

Таким образом, преобразование мощности из киловатт в лошадиные силы определяется по формуле:

P (л.с.) = P (кВт) / 0,745699872

Пример

Преобразование 10 кВт в механическую мощность:

P (л.с.) = 10 кВт / 0,745699872 = 13,41 л.с.

Киловатт в электрические лошадиные силы

Одна электрическая лошадиная сила равна 0.746 киловатт:

1 л.с. (E) = 746 Вт = 0,746 кВт

Таким образом, преобразование мощности из киловатт в лошадиные силы определяется по формуле:

P (л.с.) = P (кВт) / 0,746

Пример

Преобразование 10 кВт в электрическую мощность:

P (л.с.) = 10 кВт / 0,746 = 13,405 л.с.

Киловатт в метрическая мощность

Одна метрическая лошадиная сила равна 0,73549875 киловатт:

1 л.с. (М) = 735.49875 Вт = 0,73549875 кВт

Таким образом, преобразование мощности из киловатт в лошадиные силы определяется по формуле:

P (л.с.) = P (кВт) / 0,73549875

Пример

Преобразование 10 кВт в метрическую мощность:

P (л.с.) = 10 кВт / 0,73549875 = 13,596 л.с.

Таблица преобразования киловатт в лошадиные силы

Кило-
Вт
(кВт)
Механическая мощность
(л.с. (I) )
Электрическая мощность
(л.с. (E) )
Метрическая мощность
(л.с. (М) )
0.001 кВт 0.001341 л.с. 0.001340 л.с. 0.001360 л.с.
0,002 кВт 0.002682 л.с. 0.002681 л.с. 0.002719 л.с.
0,003 кВт 0.004023 л.с. 0.004021 л.с. 0.004079 л.с.
0,004 кВт 0.005364 л.с. 0.005362 л.с. 0.005438 л.с.
0,005 кВт 0.006705 л.с. 0.006702 л.с. 0.006798 л.с.
0,006 кВт 0.008046 л.с. 0.008043 л.с. 0.008158 л.с.
0,007 кВт 0.009387 л.с. 0.009383 л.с. 0.009517 л.с.
0.008 кВт 0,010728 л.с. 0,010724 л.с. 0,010877 л.с.
0,009 кВт 0,012069 л.с. 0.012064 л.с. 0.012237 л.с.
0,01 кВт 0,013 410 лс 0.013405 л.с. 0,013596 л.с.
0,02 кВт 0,026820 л.с. 0.026810 л.с. 0,027192 л.с.
0,03 кВт 0.040231 л.с. 0,040 214 л.с. 0,040789 л.с.
0,04 кВт 0.053641 л.с. 0,053619 л.с. 0,054385 л.с.
0,05 кВт 0,067051 л.с. 0,067024 л.с. 0,067981 л.с.
0.06 кВт 0.080461 л.с. 0,080429 л.с. 0,081577 л.с.
0,07 кВт 0,093871 л.с. 0,093834 л.с. 0.095174 л.с.
0,08 кВт 0.107282 л.с. 0.107239 л.с. 0.108770 л.с.
0,09 кВт 0.120692 л.с. 0.120643 л.с. 0.122366 л.с.
0,1 кВт 0.134022 л.с. 0.134048 л.с. 0.135962 л.с.
0,2 кВт 0.268204 л.с. 0.268097 л.с. 0,271924 л.с.
0,3 кВт 0,402 307 л.с. 0,402145 л.с. 0,407886 л.с.
0,4 кВт 0.536409 л.с. 0,536193 л.с. 0.543849 л.с.
0,5 кВт 0,670511 л.с. 0,670241 л.с. 0,679811 л.с.
0,6 кВт 0.804613 л.с. 0.804290 л.с. 0.815773 л.с.
0,7 кВт 0.938715 л.с. 0.938338 л.с. 0.951735 л.с.
0.8 кВт 1.072817 л.с. 1.072386 л.с. 1.087697 л.с.
0,9 кВт 1.206920 л.с. 1.206434 л.с. 1.223659 л.с.
1 кВт 1.341022 л.с. 1.340483 л.с. 1.359622 л.с.
2 кВт 2.682044 л.с. 2.680965 л.с. 2.719243 л.с.
3 кВт 4.023066 л.с. 4.021448 л.с. 4.078865 л.с.
4 кВт 5.364088 л.с. 5.36 1930 л.с. 5.438486 л.с.
5 кВт 6.705110 л.с. 6.702413 л.с. 6.798108 л.с.

Преобразование

л.с. в кВт ►


См. Также

.

Киловатт (кВт) в BHP калькулятор преобразования

киловатт (кВт) для тормозной мощности (л.с.) калькулятор преобразования мощности и как преобразовать.

Калькулятор преобразования

кВт в л.с.

Введите мощность в киловаттах и ​​нажмите кнопку Преобразовать :

Преобразование

л.с. в кВт ►

Как преобразовать кВт в л.с.

Мощность одного механического тормоза равна 0,745699872 киловатт:

1 л.с. = 745,699872 Вт = 0.745699872 кВт

Таким образом, преобразование мощности в киловатт в л. С. Определяется по формуле:

P (л.с.) = P (кВт) / 0,745699872

Пример

Преобразование 100 кВт в л.с.:

P (л.с.) = 100 кВт / 0,745699872 = 134,102 л.с.

Таблица преобразования

л.с. в кВт

Киловатт (кВт) Тормозная мощность (л.с.)
0,1 кВт 0.134 л.с.
1 кВт 1.341 л.с.
2 кВт 2.682 л.с.
3 кВт 4.023 л.с.
4 кВт 5.364 л.с.
5 кВт 6,705 л.с.
6 кВт 8.046 л.с.
7 кВт 9.387 л.с.
8 кВт 10.728 л.с.
9 кВт 12.069 л.с.
10 кВт 13.410 л.с.
20 кВт 26.820 л.с.
30 кВт 40.231 л.с.
40 кВт 53.641 л.с.
50 кВт 67.051 л.с.
60 кВт 80.461 лс
70 кВт 93.872 л.с.
80 кВт 107.282 л.с.
90 кВт 120.692 л.с.
100 кВт 134.102 л.с.
200 кВт 268.204 л.с.
300 кВт 402.307 л.с.
400 кВт 536.409 лс
500 кВт 670.511 л.с.
600 кВт 804.613 л.с.
700 кВт 938.715 л.с.
800 кВт 1072.818 л.с.
900 кВт 1206.920 л.с.
1000 кВт 1341.022 л.с.

Преобразование

л.с. в кВт ►


См. Также

.Калькулятор преобразования

лошадиных сил в киловатты (кВт)

Мощность (л.с.) в киловатты (кВт) преобразование мощности: калькулятор и как преобразовать.

Выберите тип единицы мощности, введите мощность в лошадиных силах и нажмите кнопку Преобразовать :

* Для электродвигателей и кондиционеров используется электрическая мощность

Преобразование

кВт в л.с. ►

Как перевести мощность в киловатты

Мощность механика / гидравлики в киловаттах

Одна механическая или гидравлическая мощность равна 0.745699872 киловатт:

1 л.с. (I) = 745,699872 Вт = 0,745699872 кВт

Таким образом, преобразование мощности в лошадиные силы в киловатты определяется по формуле:

.

P (кВт) = 0,745699872 ⋅ P (л.с.)

Пример

Преобразование 10 л.с. в кВт:

P (кВт) = 0,745699872 ⋅ 10 л.с. = 7,45699872 кВт

Электрическая мощность в киловаттах

Одна электрическая лошадиная сила равна 0.746 киловатт:

1 л.с. (E) = 746 Вт = 0,746 кВт

Таким образом, преобразование мощности в лошадиные силы в киловатты определяется по формуле:

.

P (кВт) = 0,746 ⋅ P (л.с.)

Пример

Преобразование 10 л.с. в кВт:

P (кВт) = 0,746 ⋅ 10 л.с. = 7,460 кВт

Метрическая мощность в киловаттах

Одна метрическая лошадиная сила равна 0,73549875 киловатт:

1 л.с. (М) = 735.49875 Вт = 0,73549875 кВт

Таким образом, преобразование мощности в лошадиные силы в киловатты определяется по формуле:

.

P (кВт) = 0,73549875 ⋅ P (л.с.)

Пример

Преобразование 10 л.с. в кВт:

P (кВт) = 0,73549875 ⋅ 10 л.с. = 7,3549875 кВт

Таблица преобразования киловатт в лошадиные силы

Кило-
Вт
(кВт)
Механическая мощность
(л.с. (I) )
Электрическая мощность
(л.с. (E) )
Метрическая мощность
(л.с. (М) )
0.001 кВт 0.001341 л.с. 0.001340 л.с. 0.001360 л.с.
0,002 кВт 0.002682 л.с. 0.002681 л.с. 0.002719 л.с.
0,003 кВт 0.004023 л.с. 0.004021 л.с. 0.004079 л.с.
0,004 кВт 0.005364 л.с. 0.005362 л.с. 0.005438 л.с.
0,005 кВт 0.006705 л.с. 0.006702 л.с. 0.006798 л.с.
0,006 кВт 0.008046 л.с. 0.008043 л.с. 0.008158 л.с.
0,007 кВт 0.009387 л.с. 0.009383 л.с. 0.009517 л.с.
0.008 кВт 0,010728 л.с. 0,010724 л.с. 0,010877 л.с.
0,009 кВт 0,012069 л.с. 0.012064 л.с. 0.012237 л.с.
0,01 кВт 0,013 410 лс 0.013405 л.с. 0,013596 л.с.
0,02 кВт 0,026820 л.с. 0.026810 л.с. 0,027192 л.с.
0,03 кВт 0.040231 л.с. 0,040 214 л.с. 0,040789 л.с.
0,04 кВт 0.053641 л.с. 0,053619 л.с. 0,054385 л.с.
0,05 кВт 0,067051 л.с. 0,067024 л.с. 0,067981 л.с.
0.06 кВт 0.080461 л.с. 0,080429 л.с. 0,081577 л.с.
0,07 кВт 0,093871 л.с. 0,093834 л.с. 0.095174 л.с.
0,08 кВт 0.107282 л.с. 0.107239 л.с. 0.108770 л.с.
0,09 кВт 0.120692 л.с. 0.120643 л.с. 0.122366 л.с.
0,1 кВт 0.134022 л.с. 0.134048 л.с. 0.135962 л.с.
0,2 кВт 0.268204 л.с. 0.268097 л.с. 0,271924 л.с.
0,3 кВт 0,402 307 л.с. 0,402145 л.с. 0,407886 л.с.
0,4 кВт 0.536409 л.с. 0,536193 л.с. 0.543849 л.с.
0,5 кВт 0,670511 л.с. 0,670241 л.с. 0,679811 л.с.
0,6 кВт 0.804613 л.с. 0.804290 л.с. 0.815773 л.с.
0,7 кВт 0.938715 л.с. 0.938338 л.с. 0.951735 л.с.
0.8 кВт 1.072817 л.с. 1.072386 л.с. 1.087697 л.с.
0,9 кВт 1.206920 л.с. 1.206434 л.с. 1.223659 л.с.
1 кВт 1.341022 л.с. 1.340483 л.с. 1.359622 л.с.
2 кВт 2.682044 л.с. 2.680965 л.с. 2.719243 л.с.
3 кВт 4.023066 л.с. 4.021448 л.с. 4.078865 л.с.
4 кВт 5.364088 л.с. 5.36 1930 л.с. 5.438486 л.с.
5 кВт 6.705110 л.с. 6.702413 л.с. 6.798108 л.с.

Преобразование

кВт в л.с. ►


См. Также

.

Отправить ответ

avatar
  Подписаться
Уведомление о
