Таймер для циркуляционного насоса в системе отопления. Таймер для циркуляционного насоса отопления: принцип работы, виды и особенности выбора — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает таймер для циркуляционного насоса отопления. Какие виды таймеров бывают. На что обратить внимание при выборе таймера для насоса. Как правильно настроить таймер циркуляционного насоса.

Содержание

Принцип работы таймера для циркуляционного насоса

Таймер для циркуляционного насоса отопления представляет собой устройство, которое позволяет автоматизировать работу насоса по заданному временному графику. Основная задача таймера — включать и выключать насос в определенные промежутки времени для обеспечения оптимальной циркуляции теплоносителя в системе отопления.

Принцип работы таймера заключается в следующем:

Таймер подключается в электрическую цепь между источником питания и циркуляционным насосом
На таймере задаются интервалы работы и простоя насоса
В заданное время таймер замыкает или размыкает электрическую цепь, включая или выключая насос
Циклы включения/выключения повторяются согласно установленной программе

Использование таймера позволяет оптимизировать работу системы отопления, экономить электроэнергию и продлить срок службы циркуляционного насоса за счет его периодического отключения.

Основные виды таймеров для циркуляционных насосов

Для управления работой циркуляционных насосов отопления применяются следующие основные виды таймеров:

1. Механические таймеры

Это простейший вид таймеров с механическим принципом работы. Настройка производится с помощью специальных штифтов или переключателей на циферблате. Основные особенности:

Простая конструкция и низкая стоимость
Настройка с точностью до 15-30 минут
Ограниченное количество циклов включения/выключения
Отсутствие дополнительных функций

2. Электронные программируемые таймеры

Более функциональные устройства с электронным управлением и дисплеем. Позволяют задавать сложные программы работы насоса. Преимущества:

Высокая точность настройки времени (до 1 минуты)

Большое количество циклов включения/выключения
Возможность программирования на неделю
Наличие дополнительных функций (случайный режим, учет выходных и т.д.)

3. Таймеры с термостатом

Комбинированные устройства, сочетающие функции таймера и термостата. Управляют работой насоса не только по времени, но и по температуре теплоносителя. Особенности:

Возможность задания температурных порогов включения/выключения
Экономия энергии за счет отключения насоса при достижении нужной температуры
Защита от перегрева и замерзания теплоносителя

Особенности выбора таймера для циркуляционного насоса

При выборе таймера для управления циркуляционным насосом отопления следует обратить внимание на следующие ключевые параметры:

Мощность насоса

Таймер должен быть рассчитан на мощность используемого насоса. Обычно это значение находится в пределах 30-100 Вт для бытовых систем. Превышение допустимой нагрузки может привести к выходу таймера из строя.

Напряжение питания

Большинство бытовых насосов работают от сети 220В. Таймер должен быть рассчитан на такое же напряжение. Существуют также модели для низковольтных насосов (12В, 24В).

Точность настройки времени

Чем меньше минимальный интервал настройки, тем точнее можно задать график работы насоса. Для механических таймеров это обычно 15-30 минут, для электронных — от 1 минуты.

Количество циклов включения/выключения

Важный параметр, влияющий на гибкость настройки. Чем больше циклов поддерживает таймер, тем точнее можно настроить работу насоса под конкретные потребности.

Наличие резервного питания

Желательно выбирать модели с встроенным аккумулятором или батарейкой для сохранения настроек при отключении электричества.

Настройка таймера циркуляционного насоса

Правильная настройка таймера позволяет обеспечить оптимальный режим работы циркуляционного насоса. Основные рекомендации по настройке:

В дневное время рекомендуется устанавливать более частые и короткие циклы работы насоса (например, 15 минут работы, 15 минут перерыв)
Ночью можно увеличить интервалы между включениями (30-60 минут работы, 1-2 часа перерыв)
При использовании таймера с термостатом нужно задать температурные пороги включения и выключения насоса
Следует учитывать индивидуальные особенности системы отопления и теплопотери здания
Настройки можно корректировать в процессе эксплуатации для достижения оптимального режима

Преимущества использования таймера для циркуляционного насоса

Применение таймера для управления работой циркуляционного насоса в системе отопления дает ряд существенных преимуществ:

Экономия электроэнергии за счет отключения насоса в периоды низкого потребления тепла

Увеличение срока службы насоса благодаря снижению общего времени работы
Оптимизация температурного режима в помещениях
Снижение шума от работы насоса в ночное время
Возможность адаптации работы системы отопления под индивидуальный график жильцов

Альтернативные способы управления циркуляционным насосом

Помимо таймеров существуют и другие способы автоматизации работы циркуляционных насосов в системах отопления:

Термостатическое управление

Насос включается и выключается в зависимости от температуры теплоносителя или воздуха в помещении. Преимущества:

Точное поддержание заданной температуры
Экономия энергии при достижении нужной температуры
Защита от перегрева и замерзания

Погодозависимая автоматика

Режим работы насоса регулируется в зависимости от температуры наружного воздуха. Особенности:

Автоматическая адаптация к погодным условиям
Поддержание комфортной температуры в помещении
Максимальная экономия энергоресурсов

Управление через смартфон

Современные «умные» системы позволяют контролировать работу насоса удаленно через мобильное приложение. Преимущества:

Возможность управления из любой точки мира
Гибкие настройки режимов работы
Интеграция с другими системами «умного дома»

Заключение

Таймер для циркуляционного насоса отопления — это эффективное и доступное средство автоматизации работы системы отопления. Правильно подобранный и настроенный таймер позволяет оптимизировать расход энергии, продлить срок службы оборудования и обеспечить комфортный микроклимат в помещении. При выборе таймера важно учитывать особенности конкретной системы отопления и индивидуальные потребности пользователей.

ТАЙМЕР ДЛЯ ЦИРКУЛЯЦИОННОГО НАСОСА

Представляем интересную электронную конструкцию, которая предназначена для включения насоса примерно на 5 минут и выключения на 15 минут. Конечно выбраны значения элементов, чтобы при необходимости можно увеличивать или уменьшать отдельные значения.

Требования к таймеру насоса

Полностью аналоговый контроллер
Регулировка времени включения и выключения
Время выключения должно быть больше времени включения

Дешевая стоимость сборки и доступные используемые радиодетали.

Схема таймера

Сетевое напряжение, подаваемое на первичную обмотку трансформатора ТС-6/63, снижается до эффективного значения около 12 В. Выпрямительные диоды D1, D2, D3, D4 — это мост диодный, в котором происходит выпрямление. Интегральная микросхема 7809 стабилизирует напряжение до 9 В, конденсаторы С1, С2, С3, С4 идут для фильтрации напряжения. Резистор R1 ограничивает ток светодиода LED1, который информирует о включенном контроллере. Основным элементом контроллера является микросхема NE555. Видно, что тут он адаптирован к нестабильной работе. Конденсаторы C6, C10 заряжаются резисторами R4, R2, P1, P2, поэтому время срабатывания будет зависеть от значения обоих регулируемых резисторов.

График сигнала на 3 выводе м/с выглядит следующим образом:

Элементы R5, D5, R6, Q1 выполняют функцию инвертора, выход которого выглядит уже так:

Значение резистора R7 устанавливает значение тока базы транзистора Q2. Резистор R8 ограничивает ток светодиода LED2, который информирует о включенном насосе. Диод D6 имеет связь с катушкой реле для поддержания непрерывности тока катушки и защиты от высокого напряжения.

Сборка устройства управления

Печатная плата была изготовлена методом термопереноса, дополнительно луженая. Использовались довольно старые электролитические конденсаторы, вероятно у вас найдутся гораздо меньше по размерам и посовременнее.

В принципе такие большие конденсаторы можно уменьшить за счет увеличения сопротивления и трансформатор данного типа особо не требуется. Кроме того, стабилизатор будет вообще не нужен, если напряжение после выпрямления не превысит 15 В.

Конечно использование, к примеру, МК AVR предлагает много преимуществ. После того, как схема сделана, ее можно применить для различных целей просто изменив программу. Но как более простой и надёжный вариант, таймер 555 предпочтительнее.

Как выбрать ИБП для циркуляционного насоса отопления

Для организации непрерывной работы циркуляционного насоса используются источники бесперебойного питания:

с чистой синусоидой
В состав циркуляционных насосов входит электромотор, для его питания можно использовать только чистую синусоиду, аппроксимированная не годится.
работающие с внешним комплектом аккумуляторных батарей
При защите циркуляционного насоса требуется длительное время автономной работы. Наиболее рационально такую задачу решать, используя ИБП с внешним комплектом аккумуляторов.

Параметры, учитываемые при выборе бесперебойника для насоса отопления

Необходимо учитывать следующие параметры насоса:

номинальную мощность,
пусковую мощность (мощность, потребляемую в момент его включения),
желательное время автономной работы (предположительное время отсутствия сетевого энергопитания).

Достаточно легко определяется номинальная мощность — она всегда есть в технической документации к насосу, и можно просто сориентироваться по требуемому времени автономии — это длительность отключения подачи энергии в вашей местности плюс некоторый запас времени на всякий случай. Оба этих параметра будут влиять на емкость, а значит и стоимость, подключаемых к ИБП аккумуляторов.

От пусковой мощности зависит выбор источника бесперебойного питания, она определяет необходимую мощность устройства. Большая часть производителей не указывает эту характеристику в документации, поэтому определяем ее, исходя из класса энергоэффективности.

Если у насоса А класс, считаем пусковую мощность с коэффициентом 1,3 от номинальной. Если класс энергоэффективности ниже или неизвестен – применяем коэффициент 5. Если проигнорировать пусковой режим насоса, то требуемая для его включения мощность окажется больше мощности ИБП даже с учетом его перегрузочных способностей, и это приведет к его выключению «по перегрузу».

Алгоритм выбора источника аварийного питания для насоса

По документации на насос смотрим его максимальный режим потребления. Даже если он сейчас установлен не на самом высоком уровне, совсем не факт, что его не придется установить на максимум в будущем.
Например, Grundfos UPS 25-40 180 может использоваться в 3-х режимах: 25, 35 и 45 Вт. Для определения необходимой мощности ИБП используем 45 Вт.
Учитываем пусковые токи насоса, т.е. увеличение мощности в момент включения. При условии, что в системе используется не один насос, максимальную мощность системы надо считать как сумму пусковых мощностей всех используемых насосов. Например, про уже упомянутый циркуляционный насос Grundfos UPS 25-40 180 известно, что он принадлежит к B классу энергоэффективности. Соответственно, в момент включения он потребует 45 Вт * 5 = 225 Вт.
Учитываем запас по мощности в 15-20 %. Т.е. искомая предварительная цифра: 225 Вт * 1,2 = 270 Вт.
Из имеющегося ряда подходящих ИБП выбираем тот, мощность которого максимально близка к полученной цифре, но не меньше ее.
В нашем случае подойдет бесперебойник с мощностью 300 Вт. Понимаем, что «повесить» на него что-то еще из электроприборов уже не получится.
Далее необходимо выбрать внешние аккумуляторы, исходя из номинальной мощности насоса и требуемого времени автономии (в связи с краткостью пусковых режимов, их мощность не учитывается). Если известна периодичность работы насоса, например, он работает 40 минут в час и этого достаточно для поддержания комфортного тепла в доме, можем учесть и это обстоятельство. Только нужно не забыть, что такой учет возможен для самой низкой возможной температуры в вашей местности. Учесть этот фактор мы сможем пересчетом времени автономной номинальной мощности с коэффициентом 2/3 (40/60 минут).
Разные модели ИБП одинаковой мощности имеют каждый свое количество аккумуляторов в батарейном комплекте, поэтому приходится, если вариантов несколько, просчитывать каждый из них отдельно. Проще всего подбор батарейного комплекта сделать при помощи консультанта, но примерно можно сориентироваться и самостоятельно по таблицам автономии, приведенным в описании каждого ИБП у нас на сайте.

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60	Grundfos UPS 32-60/th>	Wilo Star RS15/6-130	UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насоса	Макс. мощность	Класс энерго- эффективности	Пусковая мощность	Запас мощности в 20 %	Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60/td>	45 Вт	A	45 Вт * 1,3 = 59 Вт	59 Вт * 1,2 = 71 Вт	500 ВА / 300 Вт
Grundfos UPS 32-60	60 Вт	B	60 Вт * 5 = 300 Вт/td>	300 Вт * 1.2 = 360 Вт	1000 ВА / 600-800 Вт/td>
Wilo Star RS15/6-130	84 Вт	B	84 Вт * 5 = 420 Вт	420 Вт * 1,2 = 504 Вт	1000 ВА / 600-800 Вт
UNIPUMP UPC32-60/td>	100 Вт	Неизвестен	100 Вт * 5 = 500 Вт	500 Вт * 1,2 = 600 Вт	1000 ВА / 600-800 Вт

Для насоса Grundfos Alpha2 L 32-60 (45 Вт) из нашего ассортимента могут быть предложены следующие варианты источников бесперебойного питания:

Eltena Intelligent 500LT2 500 ВА / 300 Вт Line-Interactive 13 920 a	SVEN RT-500 500 ВА / 300 Вт Line-Interactive 8 326 a	East Home 300 или East Home 300W 300 ВА / 300 Вт Line-Interactive 8 756 a
Все ИБП работают с одним внешним аккумулятором. Время автономной работы при емкости батареи 33 Ач – 7 часов, 65 Ач – 14 часов.

Варианты бесперебойного питания для насосов Grundfos UPS 32-60 (60 Вт), Wilo Star RS15/6-130 (84 Вт) и UNIPUMP UPC32-60 (100 Вт):

Наименование ИБП	Grundfos UPS 32-60 (60 Вт) Кол-во * емкость АКБ Время автономии	Wilo Star RS15/6-130 (84 Вт) Кол-во * емкость АКБ Время автономии	UNIPUMP UPC 32-60 (100 Вт) Кол-во * емкость АКБ Время автономии
East Home 600 или East Home 600W 600 ВА / 600 Вт Line-Interactive 12 259 a	1 шт. * 40 Ач 6 часов 20 минут	1 шт. * 65 Ач 7 часов 20 минут	1 шт. * 75 Ач 7 часов 10 минут
	1 шт. * 100 Ач 16 часов	1 шт. * 135 Ач 15 часов 20 минут	1 шт. * 150 Ач 14 часов 30 минут
Eltena Intelligent 1000LT2 1000 ВА / 600 Вт Line-Interactive 20 207 a	2 шт. * 28 Ач 9 часов	2 шт. * 28 Ач 6 часов 10 минут	2 шт. * 33 Ач 6 часов 10 минут
	2 шт. * 45 Ач 14 часов 30 минут	2 шт. * 65 Ач 14 часов 50 минут	2 шт. * 75 Ач 14 часов 30 минут
Powerman Online 1000 Plus 1000 ВА / 800 Вт On-Line 16 754 a	2 шт. * 20 Ач 7 часов 20 минут	2 шт. * 28 Ач 7 часов 20 минут	2 шт. * 33 Ач 7 часов 20 минут
Powerman Online 1000 Plus 1000 ВА / 800 Вт On-Line 16 754 a	2 шт. * 38 Ач 14 часов	2 шт. * 55 Ач 14 часов 20 минут	2 шт. * 65 Ач 14 часов 30 минут
East EA900Pro-H 1kVA 1000 ВА / 800 Вт On-Line 17 253 a	–	–	3 шт. * 27 Ач 9 часов
East EA900Pro-H 1kVA 1000 ВА / 800 Вт On-Line 17 253 a	3 шт. * 27 Ач 15 часов	3 шт. * 38 Ач 15 часов	3 шт. * 42 Ач 14 часов

В таблицах приведены блоки бесперебойного питания для насосов, которые хорошо себя зарекомендовали по отзывам клиентов и которые мы поддерживаем на складе постоянно.

Теперь остается принять решение, какой вариант наиболее приемлем. Есть смысл учитывать длительность гарантийного срока, наличие сервисных центров в вашем регионе, наличие места в котельной для установки ИБП и батарейного комплекта, стоимость комплектов предложенного оборудования. Ну, и нравится / не нравится, в конце концов.

При покупке ИБП для насоса в нашем интернет-магазине:

Сезонная скидка 5 % на комплект ИБП с аккумуляторами
Перемычки в подарок, комплекты готовы к установке
Бесплатная доставка до терминала транспортной компании в Москве, при отгрузке заказа в регионы
Доставка в Пункты выдачи заказов или Почтой России, для частных лиц

автоматика и схема терморегулятора, управление

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
электрический двигатель запускает работу оборудования;
перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
корпус, защищающий прибор от механического воздействия;
клеммная коробка для подключений электрических органов и регулирующих приборов.

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Принцип работы прост:

В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Рекомендуем к прочтению:

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Рекомендуем к прочтению:

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

ИБП для циркуляционного насоса | Полезные статьи TEPLOCOM

09-03-2013

При выборе ИБП для циркуляционного насоса необходимо учитывать требования по качеству электропитания для данного оборудования.

Применение циркуляционных насосов в системах отопления и водоснабжения

Циркуляционные насосы используются для построения системы водоснабжения дома и системы отопления. Современные насосы позволяют эффективно организовать циркуляцию носителя в системе отопления и обеспечить принудительную подачу воды в системах водоснабжения.

Циркуляционные насосы могут устанавливаться отдельно, а могут входить в состав другого оборудования. На рисунке ниже приводятся варианты установки циркуляционных насосов в системах отопления и водоснабжения.

Конструкция циркуляционного насоса и требования к ИБП по электропитанию

Требования по электропитанию циркуляционных насосов и требования к источникам бесперебойного питания для таких насосов определяются конструкцией устройств.

Современный циркуляционный насос — это центробежный насос с водяным охлаждением электродвигателя. Такие насосы носят ещё название насосов с «мокрым ротором». В металлическом корпусе на едином валу закрепляются: электродвигатель, рабочее колесо с лопастями, ротор, подшипники скольжения, регулирующие устройства. Схематическое изображение конструкции циркуляционного насоса приводится на следующем рисунке.

Основным элементом конструкции циркуляционного насоса является электромотор. Как правило, используется высокоэффективный компактный электродвигатель.

Для нормальной работы таких двигателей необходимо обеспечить правильное электропитание. Электрический сигнал, подаваемый на обмотки электромотора, должен иметь правильный синусоидальный вид. В случае использования источников питания с модифицированным синусом происходят нарушения в работе двигателя. В этом случае электродвигатель начинает греться и гудеть. При длительной эксплуатации насоса происходит дополнительный износ подвижных частей по причине неравномерного вращения ротора двигателя.

В случае постоянно пониженного напряжения (в том числе на выходе ИБП) происходит увеличение силы тока в обмотках электромотора. Как следствие — существенный перегрев электромотора и выход его из строя. При пониженном напряжении циркуляционный насос работает в условиях повышенной нагрузки, происходит изменение в звуке работы двигателя. Очень низкое напряжение может приводить к аварийной остановке насоса и невозможности запуска насоса.

В случае повышенного напряжения (в том числе на выходе ИБП) увеличивается вероятность пробоя обмоток электродвигателя насоса. Существенное повышение напряжения приводит к перегреву насоса и выходу его из строя.

Изменение частоты подаваемого тока (в том числе на выходе ИБП для насоса) приводит к изменению скорости вращения ротора электродвигателя циркуляционного насоса. Как следствие — неравномерность подачи воды, сокращение срока службы насоса.

ИБП TEPLOCOM для циркуляционных насосов

Инженеры компании БАСТИОН разработали большую линейку специализированных ИБП для циркуляционных насосов. Источники бесперебойного питания под торговыми марками TEPLOCOM и SKAT хорошо известны сегодня во всех регионах России.

На следующем рисунке представлены специализированные ИБП для котлов отопления, циркуляционных насосов и другого теплового и насосного оборудования.

Источники бесперебойного питания TEPLOCOM и SKAT для теплового и насосного оборудования имеют следующие отличительные черты:

правильная синусоидальная форма выходного сигнала ИБП, необходимая для корректной работы электродвигателей циркуляционных насосов и электронных систем управления;
стабилизированное напряжение на выходе источника бесперебойного питания;
стабилизированная частота тока выходного сигнала ИБП;
выраженная фазировка сигнала, необходимая для корректной работы насосного и теплового оборудования;
возможность работы ИБП в условиях больших пусковых токов, вызванных реактивными процессами при запуске электродвигателей насосов и другого оборудования;
высоконадёжная система защиты ИБП и цепи питания от импульсных и других электрических помех;
возможность построения систем длительного резервного питания за счет использования внешних аккумуляторных батарей необходимой ёмкости.

Более подробная информация о технических характеристиках ИБП для котлов отопления, циркуляционных насосов и другого инженерного оборудования представлена в разделе «Бесперебойное питание».

Надёжные российские источники бесперебойного питания компании БАСТИОН имеют высокое качество исполнения, современные схемотехнические решения, соответствуют требованиям российских и международных стандартов.

ИБП TEPLOCOM и SKAT обеспечат надёжное бесперебойное питание циркуляционных насосов, котлов отопления и другого инженерного оборудования вашего дома!

Товары из статьи

Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

Как подключить циркуляционный насос к электричеству?

Схемы, видео инструкции и подробная технология подключения циркуляционного насоса к электросети своими руками.

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок! Содержание:

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

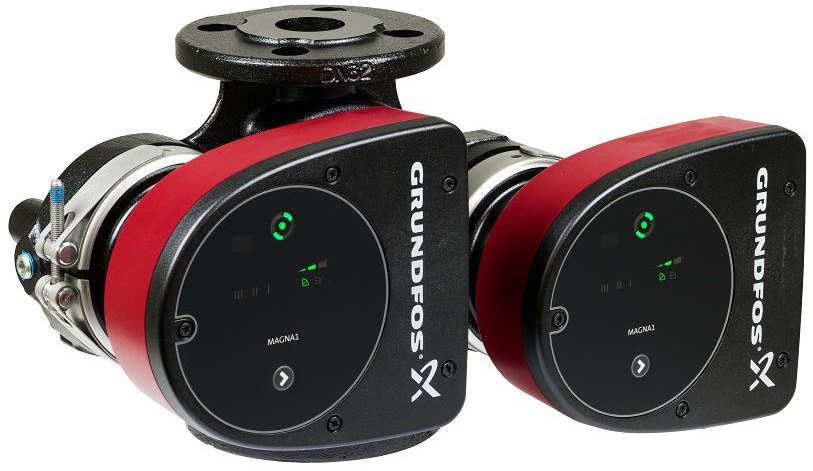

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Как выбрать аккумуляторы для ИБП
Как подключить электрический котел отопления
Схема подключения дифференциального автомата

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Нравится0)Не нравится0)

Инструкция по монтажу и эксплуатации циркуляционного насоса

NOCCHI

Pumpen — Perfektion

Инструкция по монтажу и

эксплуатации циркуляционного насоса

Указания по обслуживанию

Уважаемый Покупатель!
В данной главе «Указания по обслуживанию» мы хотим пояснить Вам функции и обслуживание полностью смонтированных насосов. Прочтение указаний по обслуживанию облегчит Вам понимание функций циркуляционного насоса и его обслуживание.

Пожалуйста, внимательно прочтите меры предосторожности, описанные в инструкции по монтажу и эксплуатации.

Ремонт насоса должен осуществляться представителями сервисной службы WILO.

Функции насоса

Если помещение недостаточно отапливается, значит частота вращения насоса мала и необходимо переключение насоса на более высокую частоту вращения. Если насос наоборот установлен на слишком высокую частоту вращения, то в трубопроводах, а особенно в дроссельных вентилях возникают неприемлемые шумы. Шумы устраняются переключением на более низкую частоту вращения.

Обслуживание насоса

При обслуживании насоса существуют следующие возможности:

Переключение частоты вращения

Переключение насоса на другую частоту вращения осуществляется при помощи переключателя на клеммной коробке. «3» означает наименьшую, «1» наибольшую частоту вращения.

Удаление воздуха из насоса

Удаление воздуха из насоса необходимо в том случае, когда работает система отопления и насос, а отопительный контур, тем не менее, остается холодным. Если корпус насоса заполнен воздухом, насос не подает воду. Обычно удаление воздуха происходит само собой после короткого времени работы. Если все-таки необходимо удаление воздуха, выполните операции, описанные в главе 6.1 «Заполнение и удаление воздуха».

Неисправности

При возникновении неисправности, пожалуйста, обращайтесь в сервисную службу WILO.

Общие положения

Для проведения монтажных работ и ввода в эксплуатацию персонал должен иметь соответствующую квалификацию.

Область применения

Циркуляционные насосы предназначены для перекачки жидкости в трубной системе.

Основные области применения:

все системы отопления,
промышленные циркуляционные системы (замкнутые),
только насосы типа RSL: специально предназначенные для удаления воздуха из технических систем с высокой воздушной инфузорией.

ВНИМАНИЕ: Насосы нельзя устанавливать в системах, связанных с питьевым водоснабжением и в областях,

связанных продуктами питания.

Технические параметры насосов
1. Обозначения

Циркуляционный насос системы отопления,

с мокрым ротором

RS =Насос с резьбовым соединением

RSL = Насос с удалением воздуха

RSD = Сдвоенный насос

Диаметр патрубка 30,25 (мм)

Максимальный напор (м) при Q = 0 кув.м/ч

Подключение и мощностные данные

Напряжение: 1~230V, +6% / -10%, 50 Hz

Максимальная мощность P1: см. данные на табличке

Макс. частота вращения двигателя: см. данные на табличке

Класс защиты: IP 42

Переключение частоты вращения: ручное на 3 ступени

Прибор управления S2R 3D для переключения режимов работы по времени

Основной-/Резервный или Дополнительный-/Пиковый режим: для сдвоенных насосов

Защита двигателя: не требуется

Номинальный диаметр DN (присоед. патрубок): 25 (1”), 30 (1-1/4’’)

Макс. допустимое рабочее давление: 10 бар

Мин. давл. на всасывающем патрубке *При t +50 C: 0,05 бар

При t +95 C: 0,3 бар

При t +110 С: 1,0 бар

Допустимый температурный диапазон: -10 С до +110 С

Макс. t окружающей среды: +40 С
* Значения справедливы для высоты 300 м над уровнем моря, для более высоких мест на каждые 100 метров высоты добавлять 0,01 бар.
Во избежание кавитационных шумов должно выдерживаться минимальное давление во всасывающем патрубке насоса.
Перекачиваемые среды:

Вода отопительной системы, согласно нормативам VDI 2035,
Смесь воды с гликогеном в соотношении 1:1. При добавлении гликоля повышается вязкость жидкости, поэтому в зависимости от процентного содержания в смеси гликоля необходимо исправлять гидравлические параметры насоса. Применять только высококачественный продукт со свойством коррозионной защиты (с ингибиторными добавками), соблюдать указания производителя.
При применении других средств (жидкостей), обязательно согласовывать с WILO.

Техника безопасности

Настоящее руководство по эксплуатации содержит основные указания, которые должны соблюдаться при монтаже и эксплуатации, перед монтажом и пуском в эксплуатацию обязательно должно быть изучено монтером, а также эксплуатирующим персоналом.

Необходимо выполнить не только те требования по безопасности, которые изложены в этом разделе, но и те, которые имеются в следующих разделах.

Знаки в инструкции по эксплуатации

Указания, содержащиеся в руководстве, несоблюдение которых может быть опасно для жизни человека и для насоса обозначены знаком: !
Знак для предупреждения об электрическом напряжении особенно отмечен:

На требования по безопасности, несоблюдение которых ведет к поломке насоса и нарушению функций, указывает знак:
внимание

Квалификация обслуживающего персонала

Для монтажных работ персонал должен иметь соответствующую квалификацию.

Последствия несоблюдения техники безопасности

Несоблюдение правил безопасности может повлечь за собой тяжелые последствия для человека и для насосов/агрегатов. Несоблюдение указаний по безопасности ведет к потере всяких прав на возмещение ущерба.

Возможные последствия:

Отказ важных функций насоса,
Возникновение несчастных случаев, посредством электрического или механического воздействий.

2.4 Указания по безопасности при эксплуатации

Для предотвращения несчастных случаев необходимо соблюдать соответствующие требования. Повреждения током исключить.
2.5 Техника безопасности для инспекционных и монтажных работ

Все инспекционные и монтажные работы должны проводиться квалифицированным в этой области персоналом, который достаточно тщательно изучил руководство по эксплуатации. Основательная проверка насосов (установки) может быть произведена только в состоянии полной остановки.

Категорически запрещено производить какие-либо проверки на ходу.

2.6 Самовольная переделка и производство запасных деталей

Изменение конструкции насоса допустимо только после согласования с производителем. Оригинальные запасные части и авторизированные производителем комплектующие служат безопасности. Применение других запасных частей может привести к тому, что производитель не будет нести ответственность за возможные последствия.
2.7 Недопустимые способы эксплуатации

Работоспособность и безопасность поставляемого насоса (установки) гарантируется только при полном соблюдении требований главы 1 настоящего руководства.

Допустимые параметры в каталоге (в таблице насоса) ни в коем случае не превышать.

3.Транспортировка и хранение
внимание! -Насосы/штепсельные модули с электронными частями должны быть защищены от влажности.

Допустимый температурный режим хранения от –10 С до +50 С.

4. Описание изделия и принадлежностей
4.1 Описание насосов мокрого хода

В насосах мокрого хода все движущиеся части, а также ротор двигателя, омываются жидкостью. Не требуются уплотнения для валов. Жидкость смазывает подшипники скольжения и охлаждает их и ротор. Насосы не требуют сервисного обслуживания.

Спаренные насосы идентичны и установлены в одном корпусе; они снабжены интегрированным переключающим клапаном. Каждый насос может работать автономно, а также оба насоса могут работать параллельно.

Спаренные насосы могут применяться в двух различных вариантах:

рабочий и резервный насос (в случае выхода из строя основного насоса включается в работу резервный)
основной и пиковый насос (последний включается дополнительно при пиковой нагрузке).

При этом оба насоса могут различаться по установленным мощностям. Установка со спаренным насосом, следовательно, может быть настроена на индивидуальную производственную ситуацию. Для управления различными производственными ситуациями необходимо подключение прибора переключения S2R 3D.

Насос RSL 25/6 предназначен, кроме того, для удаления воздуха из системы. Он оснащен специальным корпусом-воздухосборником, на котором устанавливается воздухоудалительный клапан (деаэратор). Воздухосборник после установки насоса и ослабления болтов должен быть подвергнут так, чтобы деаэратор был в вертикальном положении.

Защита двигателя не требуется. Даже максимальный перегрузочный ток не может повредить двигатель и привести его к блокированию.

Переключение числа оборотов:

Все насосы имеют переключатель на клеммной коробке для ручного переключения на 3-и ступени частоты вращения [1-(макс.)-2-3(мин.)]. На низшей ступени число оборотов снижается на 40…50% от максимального. Потребление электроэнергии понизится при этом на 50%.
4.2 Объем поставки

Насос в комплекте;
Руководство по монтажу и эксплуатации.

4.3 Принадлежности:

Необходимые для применения принадлежности должны быть отдельно заказаны.

Присоединительные гайки,
Включатель S2R 3D для спаренных насосов.

5. Сборка и установка
5.1 Монтаж

Установку производить после оканчания всех сварочных и паяльных работ, и промывки трубной системы. Загрязнения могут нарушить работу насосов.
Насосы должны быть вмонтированны в легкодоступных местах, так чтобы в дальнейшем можно было произвести проверку или замену насоса.
Установка задвижек рекомендуется до и после насоса. Благодаря этому отпадает необходимость повторного заполнения системы при замене насоса. Арматура должна быть смонтирована так, чтобы вода не попадала на электродвигатель и клеммную коробку.
Монтаж насоса в контуре с открытым расширительным баком всегда производить после предохранительного трубопровода (соглосно DIN 4751).
Монтаж производить на трубе без механических напряжений и с горизонтально расположенным валом насоса. Положение соблюдать, как указано на рис. 1 и 2.

Рисунок 1: положение установки для типов RS/RSD,

Рисунок 2: положение установки для типов RSL, при монтаже деаэратора (ввинч. Резьба R 3/8’’) необходимо ослабить болты и повернуть корпус так, чтобы деаэратор был направлен строго перпендикулярно вверх. При установке насоса в горизонтальные трубопроводы, его производительность ~ на 25% больше, чем при установке в вертикальном трубопроводе.

Стрелка на корпусе насоса показывает направление потока (рис. 3, поз.1).
При присоединении насоса к трубопроводу насос может быть зафиксирован при помощи гаечного ключа за специально предусмотренные поверхности против прокручивания (рис.4).
Клеммная коробка двигателя не должна быть направлена вниз, так как в нее может попасть вода. При необходимости повернуть корпус двигателя.

Внимание! Прокладки не повреждать. Новые прокладки применять соответственного размера 86х 76х2,0мм.

Внимание! При изолированных системах изолируется только корпус насоса. Двигатель и отверстия Электрическое подключение для стекания конденсата должны остаться открытыми (рис.3, поз.2).

Электрическое подключение

Электрическое подключение должно производиться квалифицированным электромонтером и согласно требований по работе с электрооборудованием.
Электрическое подключение должно быть выполнено строго согласно руководства и со штепсельным соединением или многополюсным выключателем. Предусмотрено минимальное расстояние между контактами –3мм.
Для обеспечения защиты от попадания воды и уменьшения нагрузки на уплотнительную гайку необходимо применить кабель наружного диаметра (к примеру, H 05 VV-F3 G 1.5).
При установке насосов в систему с температурой воды более 90 С, должен быть применен термостойкий кабель.
Кабель ни в коем случае не должен соприкасаться с трубопроводом или корпусом насоса.
Вид тока и напряжения в сети должны соответствовать данным на табличке насоса.
Сетевое подключение выполнить согласно рисунку 5.
Насос/ установку необходимо в соответствии с предписаниями заземлить.
При подключении от автоматических штепсельных модулей переключающих устройств соблюдать соответствующее руководство по установке и эксплуатации.

6. Ввод в эксплуатацию
6.1 Заполнение и удаление воздуха
Систему надлежащим образом заполнить. Удаление воздуха из полости насоса выполняется самостоятельно, после кратковременной эксплуатации. Кратковременная работа на сухую не вредит насосу,длительная работа на сухую приведет к выходу насоса из строя.Если требуется прямое удаление воздуха из насоса, то произвести это следующим образом:

Насос отключить,
Закрыть задвижку на напорной линии,
Подходящим ключом осторожно открыть болт для удаления воздуха (рис. 6),
При высокой температуре жидкости и давлении при открытии болта для удаления воздуха может брызнуть горячая масса в жидком или газообразном состоянии. Можно получить сильный ожог.
Вал насоса осторожно втолкнуть внутрь,
Электрические части защитить от вылетающей воды,
Насос включить,
После 15…30 секунд работы болт выпуска воздуха закрутить,
Задвижки снова открыть.

внимание! Насос может блокироваться при открытом запорном болте и при недостаточном эксплуатационном давлении.

ВНИМАНИЕ — при эксплуатации, в зависимости от температурных условий, насос и жидкая среда могут быть очень горячими.

При касании есть опасность обжечься!

7. Обслуживание
Насосы не нуждаются в обслуживании.
8. Неисправности, причины и их устранение
8.1 Насос не работает при включенном электропитании

Проверить электрический предохранитель.
Проверить напряжение на насосе (соблюдать типовые данные).
Проверить размер конденсатора (соблюдать типовые данные).

Устранение: центральный запорный болт выкрутить и проверить ход ротора насоса с помощью отвертки (рис. 6).

ВНИМАНИЕ — При высокой температуре и давлении в системе, запорную арматуру перед и за насосом закрыть. Насосу дать остыть.
8.2 Насос шумит

При кавитации, вследствие недостаточного приточного давления. Устранение: приточное давление поднять в пределах допустимого.
Проверить число установившихся оборотов, переключить на более низкое число оборотов.

В случае если неполадки нельзя исправить, обращайтесь в близлежащую службу по обслуживанию клиентов NOCCHI.

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается. Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как выйдет горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не сталкивается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла. Эти системы чаще всего используются в водяном отоплении излучающих полов и плинтусов или для уменьшения и даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главным преимуществом здесь является экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова.Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем довольны этим, и вы можете даже подумать о рециркуляции для собственного дома. Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно связаны с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо вентиляционного отверстия, воздухоотделителя или воздухоочистителя. Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к выходу насоса из строя.Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединен к бойлеру и пополняет горячую воду в трубопроводах системы отопления, одновременно возвращая более холодную воду в бойлер. Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор.Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, в которых основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении. Некоторые пользователи этих типов жидкостных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства. В этих системах особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды.Теплый пол обычно не рекомендуется для полов с ковровым покрытием, поскольку изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой отопительной системы в качестве антифриза. Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также для домов, которые какое-то время могут пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка могут быть непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, поскольку вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют.Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую в доме линию холодной воды. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для обеспечения «мгновенной» горячей водой всех бытовых приборов. Вместо того чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель.Эти системы чаще всего используются в больницах, отелях и больших зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или включаются в новые дома на этапе строительства. Установка возвратной линии в существующую конструкцию сложна и зачастую обходится дорого.Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под самой дальней от водонагревателя арматурой. Хотя такие системы удобны и просты в установке (и часто это единственный вариант модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при температуре 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, возможен отказ байпасного клапана. Хотя это может быть редкостью, но стоит помнить о том, что если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через трубопровод холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана к линии горячей воды перед перепускным клапаном. В случае выхода из строя перепускного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь разумную температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Без танка? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается система рециркуляции. Циркуляционные насосы обычно имеют низкий расход и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в любой арматуре, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, что может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в установленное время, когда потребность в горячей воде является максимальной. Это часто бывает по утрам и вечерам для душа и приема посуды. В остальное время спрос значительно снижается (или вообще отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобным, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос при достижении высокой температуры внутри линии горячей воды и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса нужно отказаться от мечты о мгновенном горячем водоснабжении и подождать несколько секунд, используя систему по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода закачивается в линии только при активации, ей потребуется короткое время, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не попадает в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по запросу — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от семьи. Вы можете получить представление о том, сколько воды тратится впустую, если потратите на это день.Вместо того, чтобы слить холодную воду в канализацию, переложите смесители в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией — это суждение: во многих местах вода дешевле энергии, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую выгоду по экономии денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако учтите, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться на короткое ожидание — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потерь тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и система рециркуляции, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен располагаться на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

Все мы знаем, что много воды тратятся каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Циркуляционные насосы Grundfos для жилых помещений

Часто задаваемые вопросы

Q. «Система рециркуляции горячей воды потребляет много энергии?»
A. Оба варианта используют энергию. Но не так сильно, как думает большинство. В системе рециркуляции мы настоятельно рекомендуем заизолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии. Электрический водонагреватель без резервуара не использует и энергии, когда вы не набираете горячую воду.

Q. «Регулируется ли термостат?»
А.Термостатическое управление автоматически выключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура падает ниже примерно 85 ° F. Термостат не регулируется. Вы можете щелкнуть здесь, чтобы узнать больше о термостате.

Q. «Ваш таймер кажется дорогим. Нужен ли он?»
A. Большинство настенных таймеров с тремя контактами должны работать, но Grundfos делает фантастический таймер для своей самой популярной модели (# UP15-18SU). Его можно установить с шагом 15 минут, он устанавливается прямо на помпу, и это лучший таймер, который мы когда-либо видели.Вы можете щелкнуть здесь, чтобы узнать больше о таймере.

Q. «О своих чугунных насосах вы говорите, что они предназначены только для закрытой системы. Что такое« закрытая система »?»
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), когда после того, как он установлен и работает, новая жидкость не попадает в систему. Если новая жидкость попадает в систему, она увлекает с собой воздух, и со временем это приведет к коррозии чугунного насоса.

Q. «Почему бы вам не порекомендовать заказывать термостаты с сетевыми насосами?»
А.Из-за того, что эти насосы предварительно смонтированы, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

Q. «Зачем мне нужны фланцы / штуцеры?»
A. Резьба на насосах предназначена для присоединения только к фланцам или штуцерам. Есть много разных размеров и типов труб. Использование фланцев / соединений означает, что им не нужно делать разные насосы для разных размеров и типов труб.

Q. «Я покупаю насос Grundfos для замены. Рядом с насосом написано:« Требуется один комплект ». Должен ли я (должен ли я) заказывать фланцы / штуцеры вместе с насосом, или я могу просто заказать насос? »
A. Если это идентичный заменяющий насос Grundfos, вам, безусловно, не нужно снова покупать фланцы / штуцеры. Те, которые у вас сейчас есть, «должны» подойти.

Q. «Каково качество насоса марки Grundfos?»
А.Мы не знаем ни одного насоса более тонкой конструкции. При этом мы хотим, чтобы вы осознали, что каждый насос выполняет определенную функцию. Это означает, например, что циркуляционный чугунный насос обычно не предназначен для бытовой питьевой воды. Каждый насос также имеет определенную скорость потока и т. Д., Поэтому не думайте, что вы можете просто заказать насос Grundfos по самой низкой цене и что он подойдет для вашей ситуации. Grundfos отличается высочайшим качеством, но понимает, что велосипед за 20 000 долларов может не ехать так быстро, как автомобиль за 15 000 долларов.

Q. «Что означает« ISO »на фланцах / штуцерах?»
А.В ISO (изолирующие) фланцы встроена запорная отвертка, поэтому насос можно удалить из системы, не отключая подачу воды.

Q. «Какой насос вы бы порекомендовали для большинства бытовых систем рециркуляции?»
A. Наше самое популярное устройство — #UP 15-29SU (ранее # UP15-18SU). Это очень тихий прибор и потребляет меньше электроэнергии, чем большинство лампочек (65 Вт!). Для еще большей экономии вы также можете установить таймер и / или термостат.

Q. «Вы предлагаете / показываете такой отличный выбор, и, поскольку мне нужен насос сразу, я беспокоюсь, что он не будет доставлен сразу после того, как я его закажу.
A. Более 95% насосов всегда есть в наличии и отправляются в течение 24 часов с момента получения нами вашего заказа (пн-пт).

Q. «В чем преимущество установки дополнительного таймера или термостата?»
A. Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время.Так что, если вам нужна горячая вода только утром, вы можете установить таймер с 6 до 8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос выключается. Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата.То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

Q. «Что еще мне нужно для установки системы рециркуляции горячей воды?»
A. Вам, конечно же, понадобится насос и фланцы / штуцеры; поворотный обратный клапан, а также трубы и фитинги для возврата обратной линии к насосу. Таймер и / или термостат не являются обязательными. (щелкните здесь, чтобы получить инструкции и дополнительную информацию по ним).

Q. «Подходят ли насосы Grundfos из нержавеющей стали для питьевой горячей воды?»
А.Абсолютно. Это отличный выбор для питьевой воды.

Q. «Я хочу установить контур циркуляции горячей воды, чтобы я мог быстро набрать горячую воду из своих кранов. Моя проблема в том, что мне нужно накачать ее примерно на 20 футов, а у меня будет только 40 фунтов на кв. / 2 «обратная линия работает нормально?»
A. Вы можете даже использовать 3/8 «на обратной линии (после последнего приспособления). Лучше всего использовать 1/2», но нет причин использовать 3/4 «трубу. Когда ваша система полностью находится под давлением , пока насос Grundfos «толкает» вверх, вода также «капает» вниз.Просто убедитесь, что вы удалили ВСЕ воздух из возвратной линии и спроектируйте свою систему так, чтобы в ней не было воздуха.

Типовая система горячего водоснабжения перед рециркуляционным насосом.

Обычная установка рециркуляционного насоса.

Крупный план насосной установки.

Указания по установке:

Теперь, когда в трубах будет постоянно находиться горячая вода, мы настоятельно рекомендуем изолировать трубы с горячей водой, а также обратную линию, чтобы избежать потерь тепла в режиме ожидания.

Между линиями горячей и холодной воды должно быть расстояние 2 дюйма.

Ответвления от основного горячего водоснабжения должны быть как можно короче.

Местные нормы могут требовать установки расширительного бака горячей воды для вторичного сброса давления на линиях подачи холодной воды с обратными клапанами.

Насос следует устанавливать так, чтобы вал двигателя находился горизонтально.

Очень важно , чтобы не было захваченного воздуха в трубе или насосе.Если вы не слишком увеличили размер насоса (который расходует много энергии), захваченный воздух в обратном трубопроводе может повредить рециркуляционный насос. В этих рециркуляционных насосах Grundfos удаление воздуха из насоса может осуществляться путем выпуска воздуха через хромированную пробку с прорезью, расположенную на передней части насоса. ВАЖНО: Эта хромированная заглушка НЕ должна быть удалена. Эта хромированная заглушка с прорезями предназначена для выпуска воздуха только из насоса, а не из всей системы циркуляционных трубопроводов. После заполнения системы водой убедитесь, что питание насоса отключено.Поставьте ведро под насос, потому что вода начнет вытекать из пробки при выпуске воздуха. Медленно открутите хромированную пробку с прорезью против часовой стрелки, пока не появятся маленькие пузырьки воздуха и воды. Как только появятся крошечные пузырьки или вода, прекратите откручивать хромированную пробку. Позвольте всему воздуху выйти. Когда из насоса будет медленно течь только вода, вы поймете, что воздух был удален. Затяните хромированную пробку с прорезью по часовой стрелке. Чтобы воздух не скапливался в возвратной линии, наклоните все трубы так, чтобы воздух поступал в верхнюю точку возвратной линии, а затем поместите там вентиляционное отверстие, чтобы вы могли периодически выпускать воздух.

Обратный трубопровод можно установить как под полом, так и под потолком.

100w 1.5inch bsp циркуляционный насос горячей воды циркуляционный насос для системы отопления Продажа

Совместимость

Чтобы убедиться, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.

Эта деталь совместима с автомобилем (ами) 0 . Показать все подходящие автомобили

Эта деталь совместима с 1 ТС

Эта деталь несовместима с

Год
Марка
Модель
Субмодель
Накладка
Двигатель

НАСОС ЦИРКУЛЯТОРА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ 60-130 ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ ГОРЯЧЕЙ ВОДЫ + КЛАПАНЫ

Спецификация:

Материал: алюминий

Цвет: зеленый + черный

Мощность: 100 Вт (3 регулируемых стойки)

Напряжение: 220 В 50 Гц

Напор: 6м

Скорость вращения: 2200 об / мин

Расход: 42 л / мин

Диаметр сопла: 1.5 дюймов

Стойл: 100 Вт, 67 Вт, 46 Вт

Температура среды передачи: -10 ℃ ~ 110 ℃

Размер: (L) X (W) X (H) 12X9X11 см /4.72″X3.54″X4.33″(appr.) Штекер
: Штекер национального стандарта Китая (мы будем в зависимости от вашей страны, чтобы отправить соответствующий штекер адаптера )

Особенности:

Антиокислительная, коррозионная стойкость, кислотно-щелочной алюминиевый корпус.

Низкий уровень шума благодаря плавающему двигателю и медной катушке для эффективной работы.

Подходит для горячей или холодной воды, сокращает расходы и экономит энергию, приносит вам удобную жизнь.

Вы можете наслаждаться высокими температурами в помещении, душем с горячей водой, плавным циркуляционным отоплением.

В основном для самонагревающихся потребителей или для систем отопления средней семьи и циркуляции теплой воды

Циркуляционный насос отопления, установленный в водонагревателе, и увеличивает давление в системе, увеличивает расход нагрева горячей воды, тем самым увеличивая радиатор, повышая температуру в помещении.

В пакет включено:
1 шт. Циркуляционный насос

РАСЧЕТ ТЕПЛОПОТЕРЯ И РАСЧЕТ МОНТАЖА
РАСЧЕТ ТЕПЛОВЫХ ПОТЕРЯХ И РАСЧЕТЫ ДЛЯ МОНТАЖА
ПРИБЛИЗИТЕЛЬНЫЙ РАСЧЕТ ТЕПЛОВЫХ ПОТЕРИ И ВЫБОР КОМПОНЕНТОВ СИСТЕМЫ
РАСЧЕТ ТЕПЛОПОТЕРЯ:
Через инженерное дело:
С помощью этого метода лист расчета потерь тепла, лист радиатора и подробный расчет, лист расчета значений потерь и лист расчета труб заполняются отдельно для каждой среды во время расчета потерь тепла.
В листе расчета теплопотерь расчеты производятся с учетом направления объема, для которого производится расчет теплопотерь, толщины стены-перекрытия и площадей наружных стен-полов-окон. Лист радиатора и подробный расчет используется при выборе радиаторов и размещении на архитектурном проекте после расчета объемных тепловых потерь. В таблице значений потерь (удельного сопротивления) указаны потери, затрудняющие прохождение воды в трубах, S-образных частях, скобах, разделениях и т. Д., и вызвать потерю давления. В таблице расчета труб каждая часть трубы в системе пронумерована, и лист заполняется такими параметрами, как количество тепла, проходящего через каждую часть, длину, скорость и коэффициент трения.
Приблизительный метод:
Объемы, подлежащие обогреву, имеют приблизительные расчетные значения m ³ с точки зрения среднегодовых температур.
Для 3 ^o C:
Изоляция защищенная
Ккал / чм ³
Утепленный свободный
Ккал / чм ³
Неизолированный защищенный
Ккал / чм ³
Без утепления бесплатно
Ккал / чм ³
Пентхаус
19
28
30
40
Антресоль
17
25
26
35
Подвал
19
28
30
40
Для -3 ^o C:
Изоляция защищенная
Ккал / чм ³
Утепленный свободный
Ккал / чм ³
Неизолированный защищенный
Ккал / чм ³
Без утепления бесплатно
Ккал / чм ³
Пентхаус
22
30
40
50
Антресоль
20
28
32
40
Подвал
22
30
35
45
Для -6 ^o C:
Изоляция защищенная
Ккал / чм ³
Утепленный свободный
Ккал / чм ³
Неизолированный защищенный
Ккал / чм ³
Без утепления бесплатно
Ккал / чм ³
Пентхаус
25
33
45
55
Антресоль
22
30
35
43
Подвал
25
33
40
50
Для -12 ^o C:
Изоляция защищенная
Ккал / чм ³
Утепленный свободный
Ккал / чм ³
Неизолированный защищенный
Ккал / чм ³
Без утепления бесплатно
Ккал / чм ³
Пентхаус
28
38
50
60
Мезонин
24
34
38
46
Подвал
28
38
44
54
Для -21 ^o C:
Изоляция защищенная
Ккал / чм ³
Утепленный свободный
Ккал / чм ³
Неизолированный защищенный
Ккал / чм ³
Без утепления бесплатно
Ккал / чм ³
Пентхаус
35
45
60
70
Мезонин
30
40
44
55
Подвал
35
45
53
63
Приблизительные потери тепла желаемого объема можно рассчитать с помощью этих таблиц.Котел выбирается исходя из рассчитанного значения теплопотерь.
Например, приблизительная теплопотеря неизолированного защищенного помещения площадью 20 м² с высотой крыши 3 метра, расположенного в мезонине, составляет:
20x3x32 = 1920 ккал / ч.
Таким же образом, примерные потери тепла для дома площадью 150 м² составляют:
.
150x3x32 = 14400 ккал / ч.
Отопительный прибор подбирается по найденному значению теплопотерь. Например. обычный комбинированный котел, конденсационный комбинированный котел и центральное отопление должны выполняться индивидуально, в то время как центральный котел следует выполнять отопление центральной системы.
РАСЧЕТ МОЩНОСТИ ГОРЕЛКИ:
В случае использования котла продувочной системы; Расчет горелки, соответствующей мощности котла, производится по формуле:
Q _к
B _Br =
Н _и. וּ _Br
B _Br: Производительность горелки (кг / ч)
Q _k: Производительность котла (ккал / ч)
וּ _Br: КПД горелки (проверено по каталогу)
H _u: Низшая теплота сгорания топлива (ккал / ч)
H _u значения:
Дизель: 10200 ккал /
кг
Мазут номер 4: 10100 ккал / кг
СУГ: 11800 ккал / кг
Природный газ: 8250 ккал / м ³
Зонгулдакский карьер: 7000 ккал /
кг
Кокс: 6000 ккал / кг
Бурый уголь: 2000 — 5500 ккал / кг
Ориентировочные значения וּ _Br:
Бурый уголь: 0.65
Кокс и каменный уголь: 0,72
Мазут: 0,82
Природный газ: 0,92
РАСЧЕТ РАЗМЕРА ТРУБЫ:
В то время как размер трубы рассчитывается, скорость воды при наименьшем значении в ответвлениях должна возрастать по мере увеличения размера трубы и достигать максимальной скорости на входе в котел. Однако скорость воды не должна быть выше 0,2-0,3 м / сек в системах водяного отопления 90 ^o C / 70 ^o C, 1 м / сек.в трубах до 2 дюймов и 1,5 м / сек. в трубах большего размера. Позже рассчитываются прямые трубы и локальные потери давления, и для системы выбирается насос.
ВЫБОР КЛАПАНОВ РАДИАТОРА:
Вы должны решить, использовать ли радиаторные клапаны с внутренней регулировкой расхода или термостатические радиаторные клапаны (TRV). В случае TRV вы предотвратите нагрев объемов сверх заданной температуры и обеспечите экономию топлива (каждый последующий нагрев на 1 ° C означает дополнительный расход топлива на 5%), а также получите более легкие комфортные условия и сделаете их постоянными.
Термостатический вентиль радиатора
ВЫБОР И РАЗМЕЩЕНИЕ РАДИАТОРА:
Панельные или чугунные радиаторы выбираются из соответствующих каталогов в соответствии с величиной потерь тепла, рассчитанной для объема. Чугунные радиаторы имеют ряд секций, а панельные радиаторы — длину радиатора. Для размещения выбирается место с наибольшими потерями тепла (например, днище окон). Однако вы должны обратить внимание на тот факт, что эти значения рассчитаны для радиаторов с открытым окружением.В случае, если часть радиаторов должна оставаться в закрытом положении (кладка мрамора на радиатор, установка радиатора в нишу или сетку и т. Д.), К расчетным значениям вносятся дополнения. В этом случае тепловые характеристики радиатора могут упасть до 80%. Радиаторы необходимо ставить как можно больше на пол. Для идеального размещения достаточно места от стены 4 см и дорожного просвета 6 см.
В чугунных чугунных радиаторах с более чем 20 секциями и панельных радиаторах длиной более 1,5 м обратный патрубок должен быть взят с другого конца (поперечного соединения) радиатора.
Важное примечание: На практике ни одна система не работает при 90 ^o C / 70 ^o C. Поскольку они работают при 75 ^o C / 65 ^o C, вы должны спросить у производителей таблицу теплотворной способности радиаторов. с помощью системы 75 ^o C / 65 ^o C.
ВЫБОР ЦИРКУЛЯЦИОННОГО НАСОСА
Расход циркуляционного насоса определяется количеством воды, циркулирующей в установке. Циркуляция воды в установке зависит от общей потребности установки в тепле и температуры воды в прямом обратном трубопроводе.
Q _к
Q _p =
C.p. (t _g -t _d)
Q _p: Расход насоса (м ³ / ч)
Q _k: Потребление тепла (ккал / ч)
C: Удельная теплоемкость воды (1 ккал / кг ^o C)
p: Плотность воды (приблизительно 970 кг / м ³ для систем 90 ^o C / 70 ^o C)
t _g: Температура поступающей воды
t _d: Температура обратной воды
Однако это выражение не используется в типах нагревателей, поскольку тепловая мощность определяется по расходу.В этом случае учитываются рекомендации производителя нагревателя по расходу насоса.
Давление циркуляционного насоса: давление циркуляционного насоса должно быть больше коэффициента трения колонны, которая имеет самые высокие потери на трение и называется критическим контуром.
H _p> ∑R.L + ∑Z ммSS
R.L: Прямые потери в трубе:
Z: Местные потери
Найденное значение давления увеличивается, если в расчетах учитываются потери котельной.Если потери котельной не учитываются, к расчетному значению прибавляется 300-800 ммSS.
Циркуляционный насос желательно, чтобы он работал посередине расхода по абсциссе (горизонтальная ось) и характеристической кривой давления по ординате (вертикальная ось). Есть запчасть на случай выхода из строя.
Насосы обычно подключаются к обратной линии. Если установка имеет большую емкость, центробежный насос, который используется вместо циркуляционного насоса подключен к выходной линии.Таким образом, в системе не остается критической точки для образования воздуха.
РАСЧЕТ РАСШИРИТЕЛЬНОГО БАКА:
Закрытый расширительный бак:
Его главная особенность заключается в том, что он блокирует проникновение кислорода из воздуха в воду системы и предотвращает коррозию. Более того, в отличие от открытых расширительных баков, вода не испаряется и вызывает потери воды и тепла. Они изготавливаются цилиндрической, сферической, плоско-круглой и плоско-прямоугольной форм и размещаются в котельных.Таким образом устраняются проблемы размещения и замораживания. В системе обязательно должны быть предохранительный клапан и манометр.
Закрытые расширительные баки подходят только для котлов с автоматическим регулированием горения (жидкого и газового топлива). Его нельзя использовать в угольных котлах с ручной загрузкой, так как это может вызвать большие колебания температуры.
Имеются 6, 12 и 18 литровые модели для комнатных обогревателей в зависимости от тепловой мощности.
В практических расчетах за объем закрытого расширительного бака принимается 6% объема воды в системе.
Чтобы найти объем воды в установке на практике, можно использовать следующий метод:
Панельные радиаторы ПККП высотой 600 мм используются в основном на рынке. На 1 метр такого радиатора уходит почти 6 литров воды. Предположим, в квартире, отапливаемой центральным котлом, используется 100 метровый радиатор 600 ПККП. В этом случае общий объем воды в радиаторах составляет:
100х6 = 600 л.
Теперь предположим, что этот объем воды составляет 1000 литров, когда мы добавляем приблизительное количество воды в установку и бойлер, глядя на значение по каталогу.
В этом случае объем расширительного бака, необходимый для системы, составляет:
1.000х0.06 = 60 литров.
Открытый расширительный бак:
Они используются в твердотопливных системах, так как отсутствует возможность контроля пламени. Температура воды не превышает 100 90 342 o 90 343 C, так как давление в системе не превышает 1 бар. В систему необходимо добавить новую воду, так как вода при контакте с атмосферой испаряется. Кислород в недавно добавленной воде вызывает коррозию.Важным моментом является то, что прямые и обратные трубопроводы безопасности не отсечной клапан. Предохранительные трубы — это прямые и обратные предохранительные трубы, которые передают количество отопительной воды, увеличившееся в объеме из-за разницы температур, в частности повышения температуры в теплогенераторе, то есть котле и установке, к расширительному депо. Передняя труба должна подключаться сверху, а обратная предохранительная труба должна подключаться снизу. В этом случае вода будет течь из передней предохранительной трубы в расширительное депо, если давление водяного насоса больше требуемого значения.Поскольку такой поток нежелателен, либо к системе должен быть подключен насос с меньшим давлением, либо поток воды в расширительное депо должен быть предотвращен путем регулировки байпасного клапана в насосной станции.
Нормальный уровень воды в установке — это когда температура воды составляет 90 90 342 o 90 343 C и расширительный бак заполнен. Уровень воды считывается в mSS (счетчик водяного столба) с ареометра, прикрепленного к котлу или коллектору.
Трубка сообщения, которая подсоединяется к расширительному депо от минимального уровня воды, проложена до котельной и прикреплена клапаном (1/2 дюйма) на ее конце, помогает вам проверить, достаточно ли воды в установке.
Передний и возвратный предохранительные трубы не могут быть меньше 1 дюйма. Расширительные баки входят в объем TS 713.
Расчет объема открытого расширительного бака производится так же, как и расчет объема закрытого расширительного бака.
Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией
Системы горячего водоснабжения долгое время были предпочтительным способом передачи тепла от центральной точки (бойлера) в удаленные помещения или комнаты, где требуется тепло.Первыми системами водяного отопления были гравитационные системы. Когда вода нагревается, она увеличивается в объеме; следовательно, он становится светлее и поднимается. Одновременно падает более холодная и тяжелая вода. Это принцип работы гравитационных циркуляционных систем. У гравитационных систем есть много достоинств, чтобы их порекомендовать. Они производят равномерное тепло, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки гравитационных систем: они требуют трубопроводов очень большого диаметра для подачи и возврата.Низкотемпературная вода обеспечивала уровень тепловыделения всего около 150 БТЕ на квадратный фут излучения в час. Следовательно, радиаторы должны были быть большими.
По мере роста затрат на рабочую силу и материалы установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Размещение 6, 8 и даже 10-дюймовых труб для магистральных сетей стало непомерно дорогим. Медленное время отклика гравитационной системы на изменение спроса также наносило ущерб.
Изобретение в 1929 году циркуляционных бустерных насосов преодолело все возражения гравитационных систем, сохранив при этом все преимущества отопления горячей водой. Подкачивающий насос настолько ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволяют использовать более высокие температуры воды, что приводит к более высоким уровням выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170 ° F будет излучать тепло со скоростью 150 BTU на квадратный фут в час или 9000 BTU в час.Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 BTU на квадратный фут в час, производя те же 9000 BTU в час.
При использовании автоматических устройств зажигания и более точного управления использовались более высокие температуры воды без ущерба для передовых методов проектирования.
Энергия расходуется на перемещение воды по трубам, радиаторам, бойлерам и т.д. .Подкачивающий насос создавал напор (DP), намного больший, чем в гравитационных системах, для достижения необходимых скоростей.
DP — это величина потери давления между любыми двумя точками в системе. Трение, возникающее между внутренними стенками труб, радиаторов, бойлера и движущейся водой, вызывает падение давления. В горизонтальной трубе, наполненной водой, в которой нет потока, давление во всех точках одинаковое. Начинается мгновенный поток, возникает трение, которое увеличивается прямо пропорционально скорости потока.Изменение DP может быть рассчитано при увеличении или уменьшении скорости потока (GPM). Разделите конечный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на начальный DP. Ответ — новый DP.
Пример:
Система с объемным расходом 3 галлона в минуту и перепадом давления 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Какой будет новый ДП? (Это необходимо знать, чтобы правильно выбрать подкачивающий насос.)
20 фунтов.это новый DP. (В этой формуле также можно использовать скорость в футах в секунду.)
Напор используется для обозначения производительности подкачивающего насоса. Это способ описания DP. Максимальный «напор» насоса на самом деле является максимальным D P, против которого насос может вызвать поток воды. Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напор».
Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить расчетный GPM.Это означает, что DP каждой составной части системы должен быть известен при проектировании GPM.
Подкачивающий насос обеспечивает мощность. Производители насосов публикуют данные или диаграммы DP и GPM для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милах. Эти цифры легко поменять местами.
1 фунт / кв. = 2,31 фута воды
1 фут воды = 0,43 фунта / кв. дюйм
1 фут воды = 12000 мил дюймов
Статическое давление не следует путать с давлением напора.Они совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается за счет веса воды в системе. Не влияет на производительность насоса. Чтобы проиллюстрировать статическое давление, представьте замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. Рисунок 1. Если манометр 3 находится на высоте 40 футов над котлом, а контур полностью заполнен водой, но не находится под давлением, манометр 3 покажет 0 фунтов на кв. Дюйм. Манометры 1 и 5 расположены на высоте 10 футов над котлом, манометры 2 и 4 — на 20 футов выше котла.При выключенном насосе давление в вертикальной трубе «A» идентично давлению в вертикальной трубе «B».
Рисунок 1.
Если все манометры имеют шкалу в фунтах на кв. Дюйм, манометры 1 и 5 будут показывать 12,9 фунта на квадратный дюйм (30 футов воды выше них и фут воды равен 0,43 фунта), манометры 2 и 4 — 8,6 фунта на кв. Манометр на котле покажет 17,2 фунта на квадратный дюйм.
Хорошей практикой является создание давления в замкнутой системе, особенно если расчетная температура воды близка или выше точки кипения воды при атмосферном давлении.Дополнительные 4 фунта на квадратный дюйм — это рекомендуемое минимальное дополнительное давление, добавляемое к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашей иллюстрации датчик 3 показывает 4 фунта на кв. Дюйм. а все остальные приборы покажут на 4 фунта больше. Дополнительное статическое давление одинаково увеличивается по всей системе.
Стоит повторить еще раз. Не путайте статическое давление с давлением напора. Эти два термина часто используются неправильно. Одно не имеет ничего общего с другим!
Что произойдет с нашей системой, показанной на Рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может, ничего; может быть много шума!
Перед выбором насоса нам необходимо знать расчетный расход и расчетное давление напора.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при необходимой скорости потока, галлонов в минуту.
Предположим, наша система была разработана для циркуляции 10 галлонов в минуту при давлении напора 6 футов. Изучив таблицы производителя насосов, можно выбрать правильный насос. См. Рисунки 2 и 3. Это «кривые» для некоторых насосов B и G. Введите диаграммы либо на стороне «общий напор в футах», либо на стороне «производительность в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите насос, ближайший к этому перекрестку, но над ним.На нашей иллюстрации насосом может быть SLC-30 (Рисунок 2) или серия 100 (Рисунок 3).
Рисунок 2.
Рисунок 3.
Если бы потребовался насос для подачи 80 галлонов в минуту при напоре 25 футов, правильным выбором был бы PD38 (Рисунок 3).
Примечание: Не увеличивайте размер насоса слишком сильно. Если размер насоса недостаточен, это приведет к плохой циркуляции или ее отсутствию, а завышение размера приведет к шуму скорости и избыточной кавитации.Кавитация скоро приведет к выходу насоса из строя. Небольшое увеличение скорости потока предпочтительнее уменьшения скорости потока ниже проектных спецификаций.
Системы горячего водоснабжения с принудительной циркуляцией подразделяются на одно- или двухтрубные. Эти классификации далее подразделяются на системы с прямым и обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.
Рисунки 4, 5, 6 и 7
На Рисунке 4 показана система с «двухтрубным прямым возвратом».Обратите внимание, что горячая вода, подаваемая в первый радиатор, также первой возвращается в котел. Это происходит по контуру, так что последний радиатор последним возвращает более холодную воду в котел. Ближайшие к котлу радиаторы имеют тенденцию к короткому замыканию воды, поэтому в более удаленных агрегатах не обеспечивается надлежащая циркуляция. Эта система должна быть установлена с использованием балансировочных клапанов и тщательно сбалансирована. На рис. 5 показана система «двухтрубного обратного возврата».Эта система рекомендуется при проектировании двухтрубных систем. Ее установка более дорогая, поскольку требуется больше трубопроводов, чем двухтрубная система прямого возврата, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешивать себя до тех пор, пока капли подачи и возврата имеют одинаковый размер и длину.
Рисунок 6, система «последовательного контура» — самая дешевая в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопровода. Длина и размер последовательной петли очень важны. Из-за падения давления и температуры в последовательном контуре его длина ограничена.
Петли серии
должны быть тщательно спроектированы. Когда вода проходит через каждую часть излучения, она охлаждается. По мере прохождения воды по контуру в каждый последующий радиатор подается более холодная вода, и, следовательно, скорость его выброса падает.Если разработчик системы принимает во внимание все факторы, последовательные циклы могут быть эффективными.
На рис. 7 представлена система, использующая отводные тройники, часто называемые однопоточной или «монопрофильной» системой. Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубных систем с низкой стоимостью установки последовательной петлевой системы.Тройники Monoflo могут быть как входными, так и обратными. См. Рис. 8. Подающий тройник с монофлоком ограничивает поток воды, в результате чего часть воды поднимается вверх по стояку. Обратный monoflo заставляет основную подаваемую воду увеличивать скорость, когда поток проходит через сопло. Это увеличение скорости приводит к тому, что зона пониженного давления вокруг сопла и возвратных стояков «засасывает» воду обратно в магистраль (эффект Бернулли).
Рисунок 8.
Для радиаторов выше основного с нормальным сопротивлением необходимо использовать только один тройник для каждого радиатора, обычно используемый на обратной стороне.
Для радиаторов с высоким сопротивлением или если радиаторы расположены ниже магистрального, необходимы как подающий, так и обратный монофлоки.
Рисунок 9.
На рисунке 9 показана система излучающего панельного отопления. В этой системе змеевики труб закапываются в потолок, пол или стены, превращая потолок, пол или стену в радиатор, излучающий лучистое тепло в комнату. Особое внимание следует уделить конструкции системы излучающих панелей. Из-за небольшого диаметра трубки падение давления велико, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей — самые дорогие в установке системы из всех систем горячего водоснабжения, но они самые тихие, чистые и удобные из всех систем.
Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы специальные приспособления и аксессуары.
Начиная с подачи холодной воды, для снижения давления воды на входе в систему до рабочего давления устанавливается «клапан подачи», который фактически является клапаном понижения давления.Он используется для первоначального заполнения системы и будет добавлять воду, когда давление в системе упадет ниже настройки клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Этот параметр является правильным для статической высоты примерно до 18 футов, что подходит для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно регулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему на начальном этапе или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подают слишком медленно, чтобы их можно было использовать на водопроводной арматуре, редукционные клапаны высокого давления моделей 6 и 7 B&G можно использовать для защиты водопроводной арматуры от чрезмерного давления в трубопроводе.)
Компрессионный или расширительный бак предназначен для компенсации колебаний объема воды в замкнутой системе.
Вода расширяется при нагревании прямо пропорционально изменению ее температуры до точки насыщения или кипения. Компрессионный бак действует на систему как пружина, постоянно поддерживая в ней давление.Если резервуар слишком мал или становится заболоченным, предохранительный клапан открывается, когда котел нагревается и сливает воду. По окончании цикла нагрева вода остынет, давление в системе упадет, подающий клапан откроется и будет подавать воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, в результате чего откроется предохранительный клапан. Цикл будет повторяться снова и снова, пока не будет заменен слишком маленький резервуар, не будет добавлен другой расширительный резервуар или пока забитый резервуар не будет опорожнен и должным образом заполнен правильным количеством воздуха и воды.
Объем и температура воды в системе определяют размер бака. Если резервуар слишком большой, повышения давления в системе может быть недостаточно, поскольку система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный размер компрессионного бака очень важен для бесперебойной работы системы, будь то предварительно заправленный бак с баллоном, разделяющим воду и воздух, или стандартный расширительный бак.
Подобрать размер расширительного бачка — утомительная задача.Предполагая, что компрессионный бак будет должным образом оборудован фитингом компрессионного бака, чтобы в баке не происходило повышение температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:
VT = Размер бака сжатия в галлонах
VS = Объем системы в галлонах
EW = Установка расширения воды
EW-EP = Устройство расширения системы
PA = Атмосферное давление в фунтах на квадратный дюйм, абсолютное
PF = Начальное давление в баллоне в фунтах на квадратный дюйм, абсолютное
PO = Конечное давление в баллоне, абсолютное давление в фунтах на квадратный дюйм
.02VS = Воздух, выходящий из новой системной воды при нагреве, 2% от объема воды.
Легко! Просто введите все числа и решите формулу. Правильный размер бака!
Есть способ попроще. Это не так точно, но будет достаточно.
Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью таблицы A. Введите таблицу A в столбец MBH, ближайший к номинальной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: Система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных оребренных труб и двухтрубной системы трубопроводов.
Бойлер = 36 галлонов
Плинтус из цветных металлов = 5,5 галлона
Двухтрубная система = 34 галлона
Всего = 75,5 галлонов воды в системе
Таблица A.
Затем определите «среднюю расчетную температуру воды».Это просто среднее значение расчетных температур подачи и возврата. Если наивысшая расчетная температура составляет 190 ° F и для расчета использовалось падение температуры на 20 ° F, очень распространенное значение DT, 180 ° F, является средней расчетной температурой воды. 190 + 170 ÷ 2 = 180. Введите Таблицу B в столбец «Объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 — это размер в галлонах расширительного бачка для нашей примерной системы.Обратите внимание, что наш выбор был основан на давлении наполнения 12 фунтов и установленном предохранительном клапане 30 фунтов или на 18 фунтах допустимого повышения давления в системе. Для других условий необходимо применить поправочные коэффициенты к резервуару, выбранному из таблицы B.
Таблица B.
Если бы наше давление наполнения составляло 18 фунтов. с 30-фунтовым предохранительным клапаном нам потребуется использовать Таблицу C для корректировки размера резервуара. Войдите в Таблицу C в разделе «Начальное давление …». колонке и спуститесь до ближайшего значения для заправочного клапана.Перейдите к коэффициенту, находящемуся под столбцом, представляющим настройку предохранительного клапана, 30 фунтов, минус настройку клапана заполнения, 18 фунтов, или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в Таблице B, на 1,94, чтобы найти исправленный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший из имеющихся в продаже резервуар. В данном случае это бак B&G на 15 галлонов.
Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем расширение одной воды.В таблице D показан поправочный коэффициент для смеси гликоль / вода. Если бы наша примерная система была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, так как наша максимальная расчетная температура составляла 190 ° F. Если умножить размер резервуара 15,52 галлона на 1,5 или 1,6, получится размер резервуара 23,28 или 24,83 галлона, то есть резервуар на 24 галлона является коммерчески доступным размером.
Таблица D.
Все эти цифры основаны на использовании стандарта A.S.M.E. бак сжатия, то есть бак без баллона. Сегодня доступно множество расширительных баков, которые предварительно заправлены и имеют в них баллон, разделяющий воздух и воду. Базовая формула для определения размеров этих резервуаров такая же, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер этих типов резервуаров, но поскольку компания Climatic Control на данный момент не продает их, в этой статье не будут подробно описаны размеры резервуаров. Желающие могут запросить бюллетень B&G TEH-981 у Hydro-Flo для обсуждения резервуаров под давлением.
Расширительный бак должен быть единственным воздушным пространством в системе. Воздух абсорбируется водой, поэтому необходимы некоторые средства предотвращения самотечной циркуляции более холодной воды, содержащей воздух в резервуаре, в систему, не ограничивая прохождение свободного воздуха из системы в резервуар. B&G ATF представляет собой такое устройство для резервуаров диаметром до 24 дюймов, а ATFL — для резервуаров большего размера. При холодной заливке компрессионный бак должен быть на 2/3 заполнен водой и на 1/3 — воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым окном.
Идеальное место для отделения воздуха от воды в системе — это точка с самой высокой температурой и самой низкой скоростью. Эти параметры в котле соблюдаются.
Арматура верхнего выпуска ABF
B&G, установленная в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. В этом случае вода без пузырьков может циркулировать по системе. Компания B&G раньше делала ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер с боковым выходом Airtrols не работал так хорошо, как верхний выход, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым выходом стало невозможным.
Воздухозаборники, такие как B&G IAS, входят в линейные воздухоотделители. Они работают по принципу, что воздух легче воды движется по верхней части горизонтальной трубы. Когда воздух входит в воздухозаборник, пузырьки воздуха захватываются перегородками в воздухозаборнике и поднимаются в верхнюю камеру.Там воздух может быть выпущен, если используется расширительный бак баллонного типа, или подключен к стандартному расширительному бачку для сбора воздуха.
Удаление воздуха из системы, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может произойти шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться на всех высоких точках системы. Это единственный способ полностью выпустить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и сливные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают с накопившимся воздухом после того, как система работает.
Существует два основных типа вентиляционных отверстий: автоматические и ручные. Автоматические вентиляционные отверстия бывают двух типов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они заключены в оболочку. Когда корпус заполнен водой, поплавок удерживает клапан закрытым. Когда в корпусе накапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит, пока вода снова не заполняет корпус, закрывая клапан. По мере накопления воздуха цикл повторяется.
Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самое маленькое вентиляционное отверстие может оказаться слишком большим, чтобы поместиться внутри крышек плинтуса с ребристыми трубами.
Автоматические вентиляционные отверстия с фибровым диском физически очень малы, того же размера, что и ручные вентиляционные отверстия для ключей или монет. В них используются специальные диски, которые разбухают при контакте с водой. По мере того как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Выпускается воздух, вода снова достигает дисков, и цикл повторяется — некоторое время. Автоматические вентиляционные отверстия с фибровыми дисками склонны к быстрому отказу, например, залипанию или постоянному стеканию воды.
Лучшие вентиляционные отверстия — это ручные вентиляционные отверстия, называемые отверстиями под ключ или монетными отверстиями. Отверстия для монет можно открывать и закрывать с помощью десятицентовика или небольшой отвертки. Вентиляционные отверстия с неплотным ключом требуют небольшого ключа, чтобы открыть или закрыть их. Любой из них представляет собой всего лишь небольшой игольчатый клапан с металлическим седлом. Они не только практически неразрушимы, но и дешевы! Единственный их недостаток — их нужно открывать и закрывать вручную. Если воздух скапливается, кто-то должен его выпустить. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы обеспечить выход накопившегося воздуха.
Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первоначального запуска системы. Наиболее часто упускаемая из виду часть системы принудительного горячего водоснабжения — это правильный запуск.
После того, как система установлена, промыта и заполнена до надлежащего статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225 ° F и выдержать в таком состоянии примерно полчаса. Это высвободит увлеченный воздух из воды и направит его в расширительный бак.Чем горячее вода, тем больше воздуха она выделяет. Циркуляционный насос (ы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляторы и откройте все клапаны зон, если они используются. Снова увеличьте температуру воды как минимум до 225 ° F и прокачивайте всю воду в течение 15–30 минут. Это вытеснит большую часть воздуха из пресной воды, и, пока в системе нет утечек, проблемы с воздухом будут предотвращены. Каждый раз, когда система опорожняется, например, при ремонте, и снова заполняется, процедуру запуска следует повторять.
Рисунок 10.
На Рисунке 10 представлена типовая котельная установка со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему в баке сжатия, чтобы любой увлеченный воздух немедленно попадал в бак.
Рисунок 11.
На рис. 11 показана система с расширительным баком под давлением или баллоном. Обратите внимание, что встроенный воздушный сепаратор используется с поплавковым клапаном. Flo-регулирующие клапаны или flochecks — это специально разработанные клапаны, похожие на поршневые клапаны, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев, когда циркуляционный насос (ы) выключен.Клапаны управления потоком B&G SA оснащены ручным открывателем для обеспечения гравитационной циркуляции в аварийной ситуации, если насос выйдет из строя. Несмотря на то, что трубы системы горячей воды с принудительной циркуляцией имеют небольшие размеры, самотечная циркуляция может быть весьма эффективной для сохранения тепла, если это необходимо.
Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне рабочего давления котла или ниже.
A.S.M.E. Кодекс (Американского общества инженеров-механиков) гласит: «Каждый водогрейный водогрейный котел должен иметь по крайней мере один официально установленный предохранительный клапан для сброса давления на уровне или ниже максимально допустимого рабочего давления котла.Предохранительные клапаны должны быть подключены к верхней части котла с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на выпускной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств любого описания ».
Предохранительный клапан должен удовлетворительно работать в двух условиях. Он должен сбрасывать давление путем выпуска воды из-за теплового расширения и сброса давления путем выпуска пара. Слив воды обычно является признаком заболоченного расширительного бака или неисправного заправочного клапана.Диагностировать несложно. Если статическое давление холодного наполнения быстро увеличивается до уставки давления предохранительного клапана во время розжига котла, резервуар забивается водой. Слейте воду и заново заполните расширительный бачок до необходимого уровня воды и воздуха. Слишком маленький расширительный бачок для системы может показывать аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не потеют, поэтому капля воды из расширительного бака свидетельствует о негерметичности бачка. Неисправный или негерметичный заправочный клапан приведет к чрезмерному увеличению статического давления заправки в холодной системе.
Выпуск пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Когда температура воды в бойлере составляет около 212 ° F или выше, а предохранительный клапан срабатывает, резкое падение давления вызывает вспыхивание воды и образование пара.Емкость предохранительного клапана должна справиться с этим. Существует огромная разница между выпуском воды и выпуском пара. Фунт воды занимает 27,7 кубических дюйма пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических футов! В 1600 раз больше места, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на работу с паром, хотя это клапан для водогрейного котла.
Предохранительные клапаны подходящего размера должны выдерживать полную мощность котла. Предохранительные клапаны водогрейного котла рассчитываются в БТЕ в час при определенном номинальном давлении.Пока этот рейтинг соответствует или превышает номинальную мощность горелки, предохранительный клапан будет достаточно большим для котла. Чтобы облегчить выбор клапана, производители предохранительных клапанов печатают диаграммы, показывающие их пропускную способность при различных настройках давления. См. Рисунок 12.
Рисунок 12.
Двойные блоки, блоки, в которых сочетаются наполняющий клапан и предохранительный клапан, не соответствуют требованиям.
Большинство производителей котлов теперь рекомендуют устанавливать на водогрейные котлы отсечки по низкому уровню воды.Это требуется для многих местных норм. Даже несмотря на то, что котел может быть защищен от взрыва, потому что он имеет A.S.M.E. предохранительный клапан, сухой огонь все еще может его испортить. Большинство поломок водогрейного котла связано с низким уровнем воды.
Существует неправильное представление о том, что редукционный клапан заполнения будет поддерживать систему заполненной при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный клапан заполнения, установленный на величину от 12 до 18 фунтов, и предохранительный клапан, установленный на открытие при давлении 30 фунтов.и близко к 26 фунтам. Если предохранительный клапан открывается для слива воды из-за избыточного давления, очевидно, что клапан заполнения не восполнит потерю воды. Если подпиточная вода не восполняет потери через предохранительный клапан, это может привести к нехватке воды.
Есть много других причин, по которым система может потерять воду, что приведет к ее низкому уровню. Утечки в котле, трубопроводах или через уплотнения насоса. Небрежность, такая как слить воду из бойлера для ремонта и забыть долить воду в систему, является еще одной частой причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, поскольку не позволит горелке включиться до тех пор, пока не будет исправлен недостаток воды.
При определенных обстоятельствах отключения по низкому уровню воды может быть недостаточно для защиты. Топливный клапан может открыться; контакты могут замкнуться при сварке из-за перегрузки или короткого замыкания, что сделает отключение по низкому уровню воды неэффективным. Лучшая рекомендация для охвата всех установок, чтобы обеспечить максимальную безопасность, — это использовать комбинированный податчик воды и ограничитель воды. Часть питателя обычно способна подавать воду в котел с такой скоростью, с какой она может быть выпущена через предохранительный клапан.Хотя комбинация отключения питателя увеличивает стоимость установки, по сравнению со стоимостью замены котла, это «дешевая» страховка. Помните, что коды минимальные требования , «как минимум», которые должны быть выполнены. Превышение требований кодекса — это всегда хорошая практика, особенно в том, что касается безопасности.
Хотя Climatic Control Company обычно не проектирует системы принудительного нагрева воды, знание того, что требуется, может помочь вам помочь клиенту найти проблему в проблемной системе, над которой он работает, и продать соответствующие устройства для устранения проблемы.
характеристик, установка. Как выбрать циркуляционный насос для системы отопления?
Принцип работы традиционной системы отопления в небольшом доме основан на циркуляции по трубопроводу теплоносителя. Для построек площадью более 100 квадратных метров такой вид отопления не будет эффективным. Объясняется это тем, что естественная циркуляция способствует созданию в трубопроводе давления, которое не превышает 0,6 МПа. Это слишком мало для домов в два-три этажа.
Необходимость насоса
Увеличить силу и скорость циркуляции в системе можно одним из двух способов. Первый предполагает прокладку трубопровода внушительного диаметра, второй предполагает использование специального оборудования. Это циркуляционные насосы для системы отопления частного дома. Первый вариант довольно дорогой, так как стоимость трубы высока.
Выбор насоса по типу конструкции
Перед выбором циркуляционного насоса для системы отопления необходимо ознакомиться с конструктивными особенностями этих устройств.На рынке можно найти два типа насосов, которые условно называют сухими или мокрыми.
Характеристики оборудования сухого типа
Оборудование данного типа не предусматривает прямого контакта с охлаждающей жидкостью рабочей части ротора, так как элемент защищен уплотнительными кольцами. Угольный агломерат, керамика, высококачественная сталь или оксид алюминия могут быть использованы для производства описанных компонентов. Это будет зависеть от типа используемой охлаждающей жидкости. Циркуляционные насосы для систем отопления дома запускаются и инициируют движение колец навстречу друг другу.Детали имеют полированную поверхность, на которой они соприкасаются и образуют слой водяной пленки. Такая связь создается разницей уровней давления. Пружины прижимают кольца друг к другу, что способствует тому, что элементы подогнаны друг к другу по мере износа без постороннего вмешательства. Перед тем, как выбрать циркуляционный насос для системы отопления, нужно знать, что срок службы колец составляет около 3 лет, что долговечнее набивки сальника.Последнее предполагает периодическое охлаждение и наличие смазки.
Рабочий объем
Если говорить о КПД насосов данного типа, то он может составлять 80%. Если вы не готовы к достаточно высокому уровню шума, то приобретать такое устройство не стоит, иначе для него потребуется отдельная комната. Циркуляционный насос для системы отопления, отзывы о котором созвучны характеристикам, по этой причине выбирают не так часто.
Особенности насоса мокрого типа
Если у вас мокрый тип оборудования, то рабочим колесом выступает рабочая движущая часть, которая погружается в охлаждающую жидкость.Последний выполняет роль охлаждающей и смазочной жидкости двигателя. Электрическая часть двигателя защищена от проникновения воды стеклом из нержавеющей стали. Устанавливается между статором и ротором. Роль материала для изготовления ротора — керамика. Тогда в основе подшипников лежит графит. Корпус оборудования может быть из бронзы, латуни или чугуна. Прежде чем выбрать циркуляционный насос для системы отопления, необходимо узнать, что агрегаты мокрого типа обладают достаточно низким уровнем шума.Такое оборудование имеет длительный срок эксплуатации, в течение которого не требуется обслуживания. Если возникнет такая необходимость, то ремонт будет проведен довольно просто, это касается настроек, которые может произвести любой мастер. Если вы задумываетесь, как выбрать циркуляционный насос для системы отопления, важно уделить особое внимание эффективности. В мокром варианте этого оборудования производительность ниже на 30%.
Стоит ли выбирать насос мокрого типа?
Насос циркуляционный мокрый для систем отопления, характеристики которого представлены в статье, отличается удобством модульной сборки.Это говорит о том, что в любой момент владельцы смогут заменить вышедшую из строя деталь на новую. Из одного змеевика можно просто удалить скопившийся воздух. Если вы преследуете цель бесперебойной и непрерывной работы оборудования, необходимо установить вал строго горизонтально, что обеспечит доступ охлаждающей жидкости к подшипникам. Вода в этом случае служит смазкой.
Основные критерии выбора насосного оборудования
Если вы решили выбрать циркуляционный насос для систем отопления, характеристики которого представлены выше, необходимо в первую очередь обратить внимание на уровень производительности.Методика расчета достаточно проста. Мощность котельного оборудования следует приравнять к объему теплоносителя в минуту.
