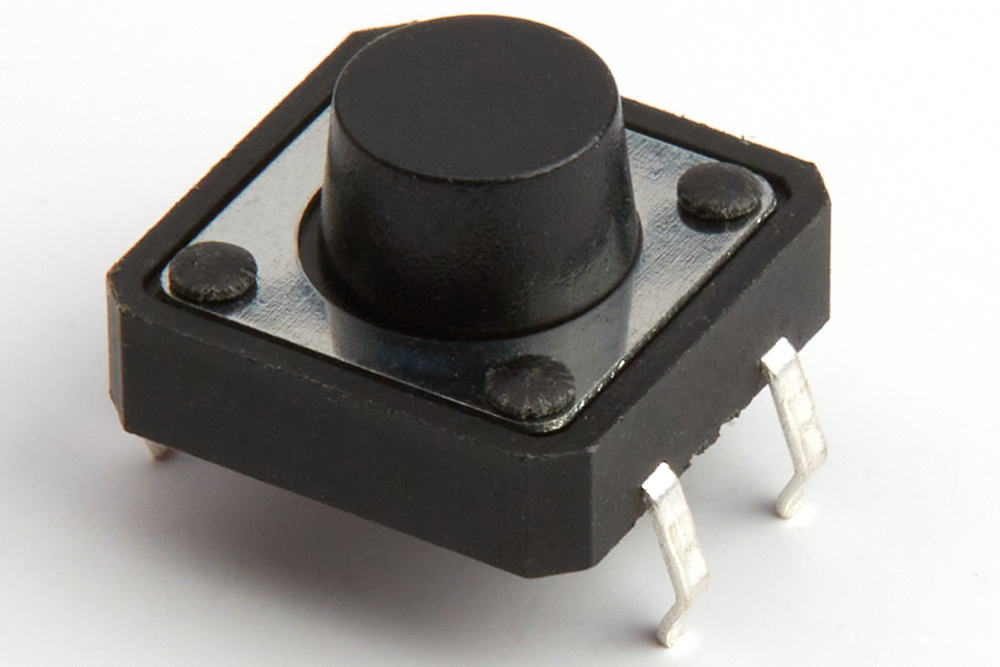

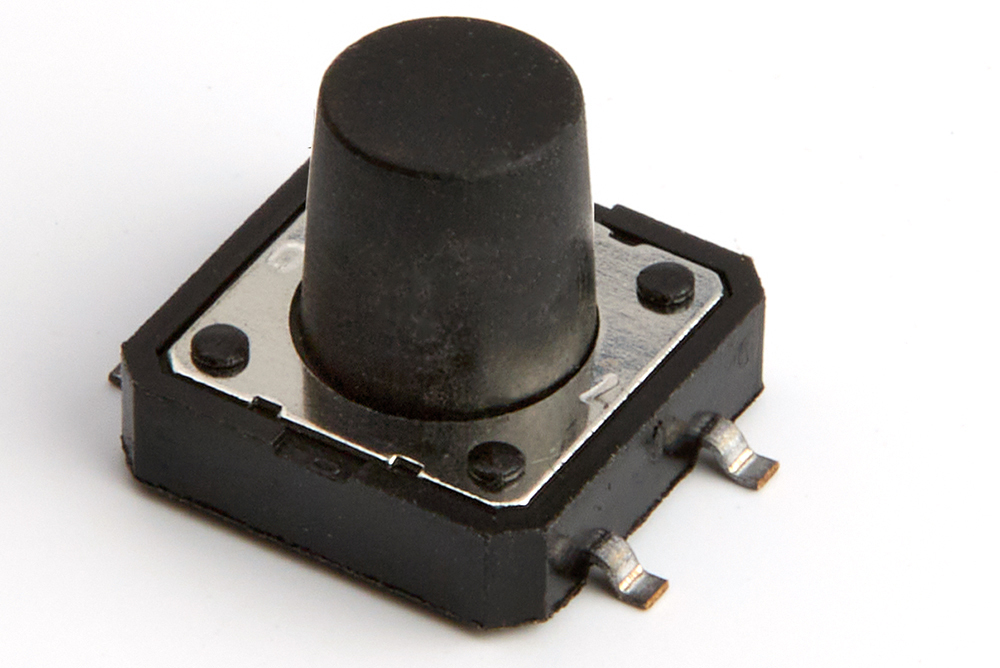

Что такое тактовая кнопка и как она устроена

Тактовая кнопка (также называемая тактильной или тактовым переключателем) — это разновидность кнопочного переключателя, который замыкает электрическую цепь при нажатии и размыкает при отпускании. Основные особенности тактовых кнопок:

• Мгновенное действие (без фиксации)
• Тактильная и звуковая обратная связь при нажатии
• Компактные размеры
• Монтаж на печатную плату
• Низкие рабочие напряжения и токи

Стандартная тактовая кнопка состоит из следующих основных элементов:

1. Корпус из пластика
2. Металлический купол-контакт
3. Толкатель
4. Контактные площадки
5. Выводы для монтажа

При нажатии на толкатель металлический купол деформируется и замыкает контактные площадки. При отпускании купол возвращается в исходное положение, размыкая контакты.

Принцип работы тактовой кнопки

Принцип работы тактовой кнопки основан на упругой деформации металлического купола-контакта. Рассмотрим последовательность действий при нажатии и отпускании кнопки:

1. В исходном состоянии купол выгнут вверх и не касается нижних контактов.
2. При нажатии толкатель давит на центр купола.
3. При достижении определенного усилия купол резко прогибается вниз.
4. Купол замыкает нижние контактные площадки.
5. Пользователь ощущает тактильный щелчок.
6. При отпускании купол возвращается в исходное положение.
7. Контакты размыкаются.

Такая конструкция обеспечивает четкое срабатывание и тактильную обратную связь. Сила, необходимая для срабатывания, и ход кнопки зависят от конкретной модели.

Основные виды тактовых кнопок

Тактовые кнопки различаются по нескольким основным параметрам:

По способу монтажа:

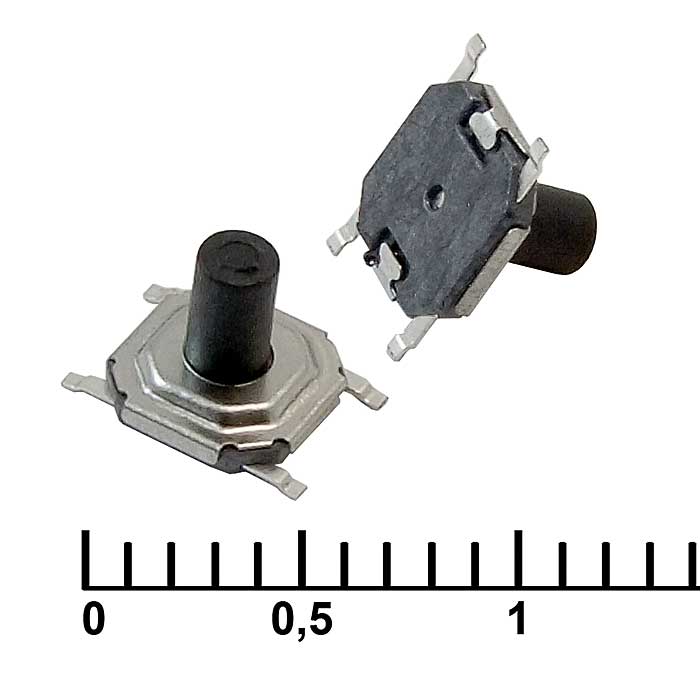

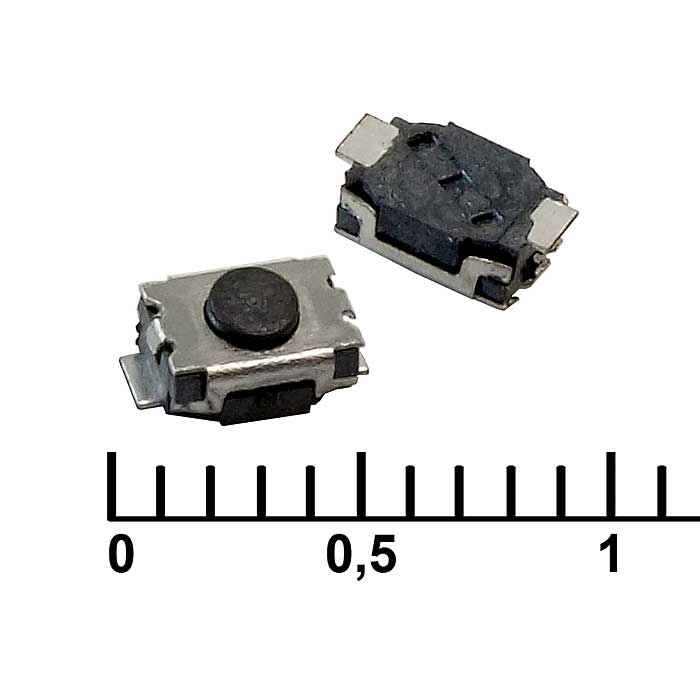

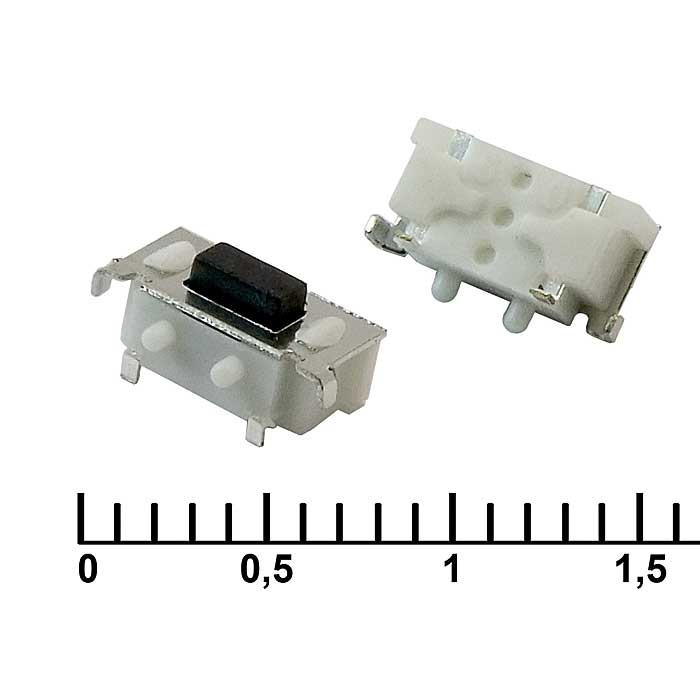

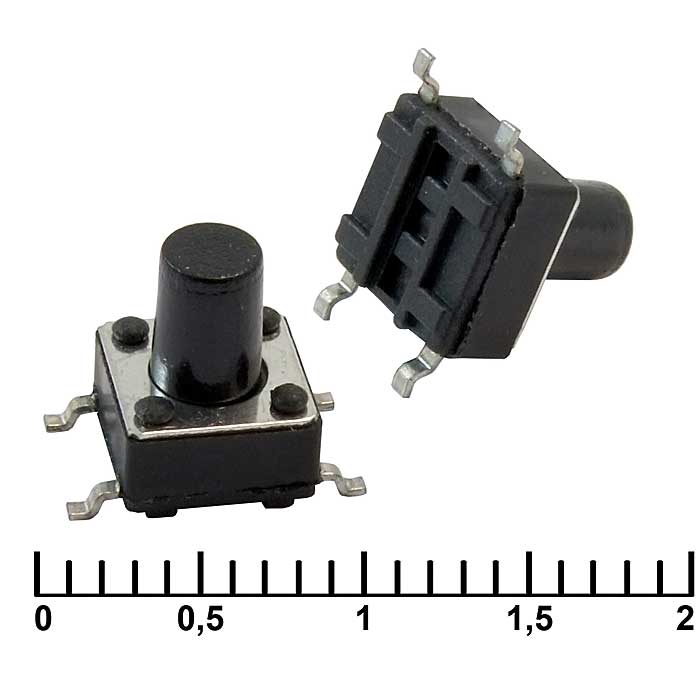

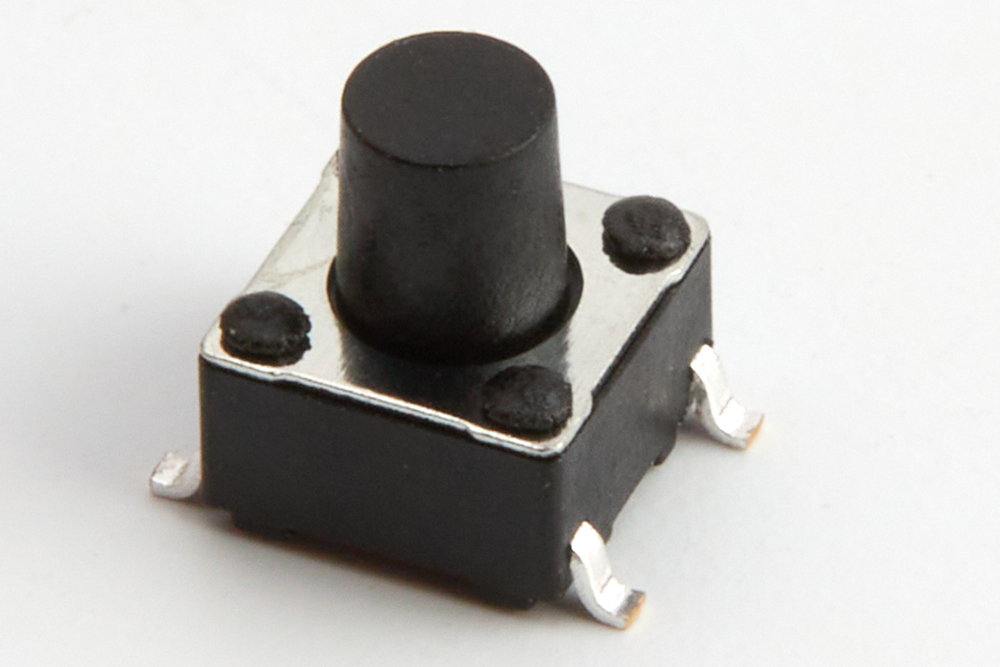

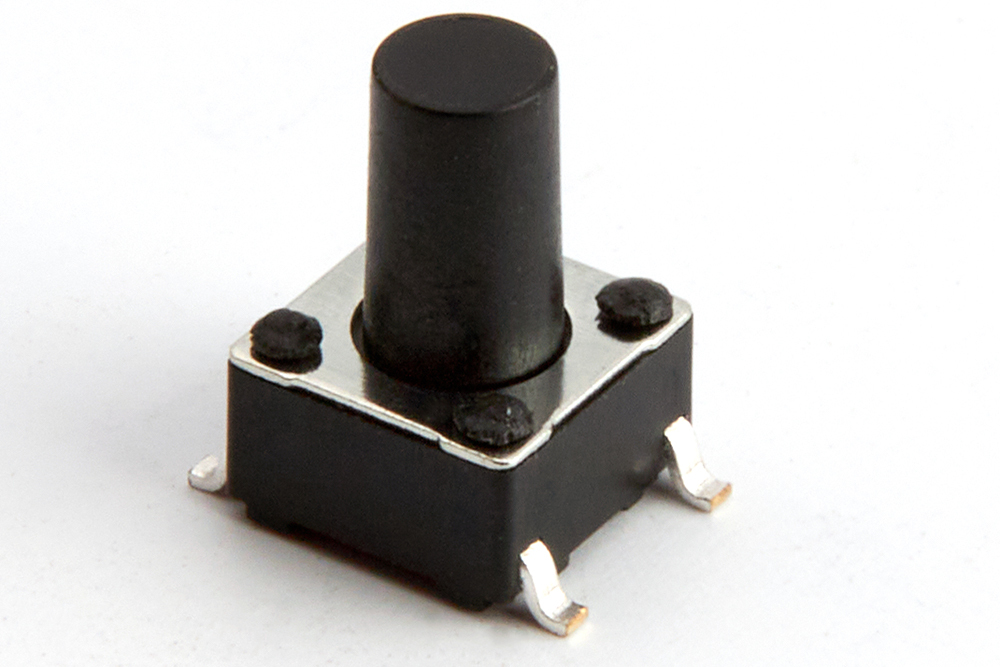

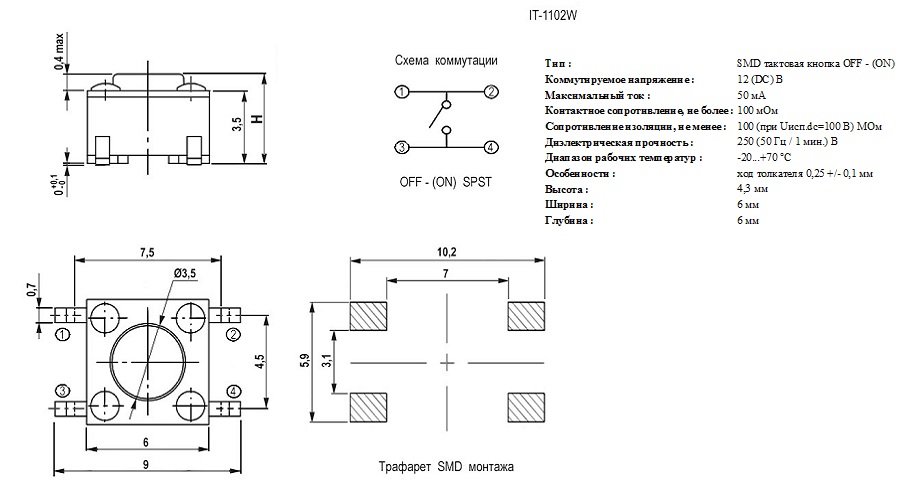

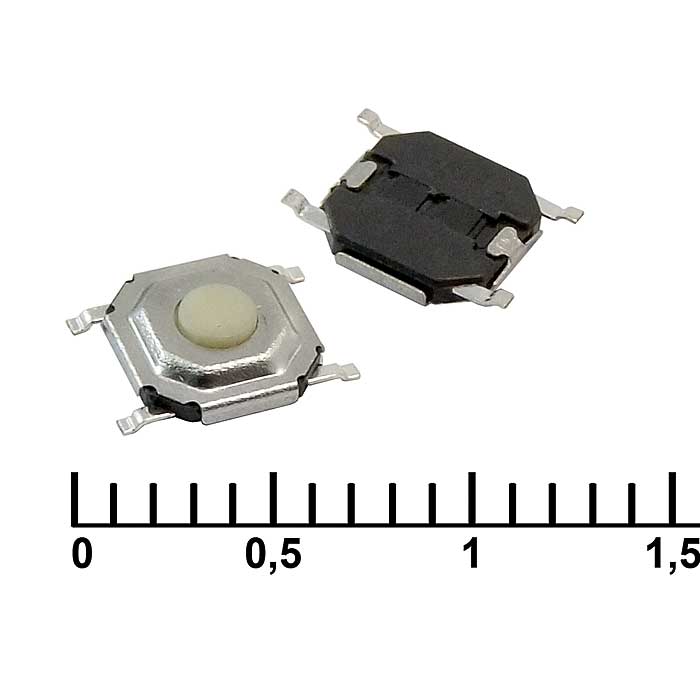

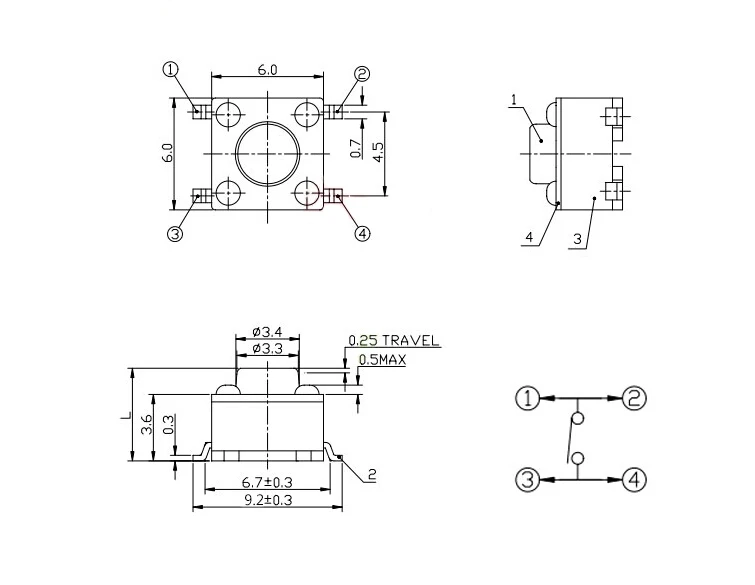

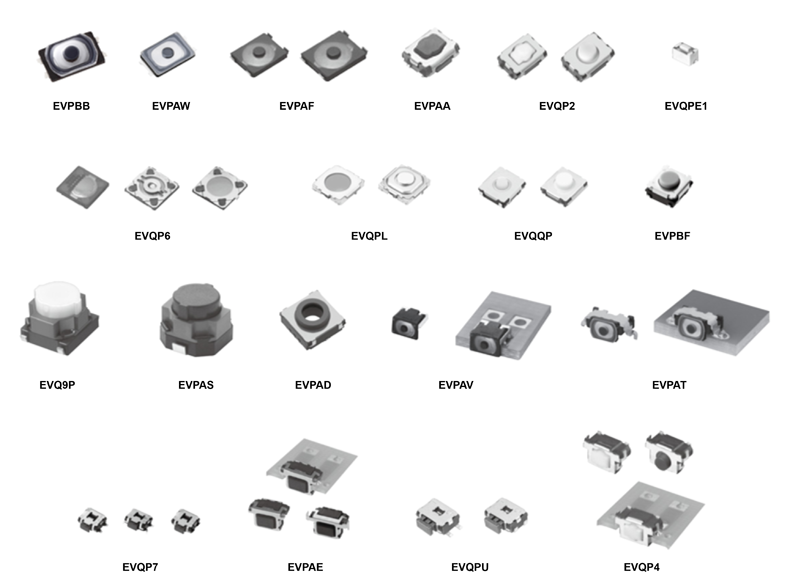

• Для поверхностного монтажа (SMD)

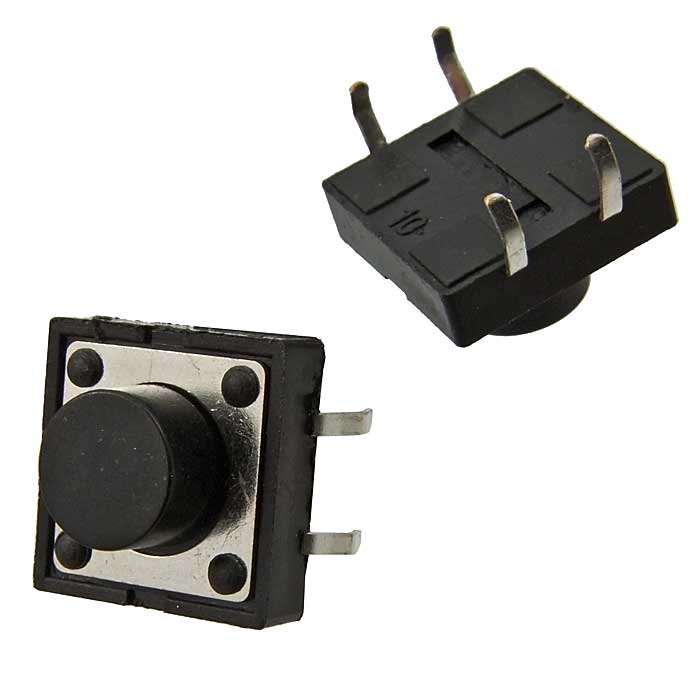

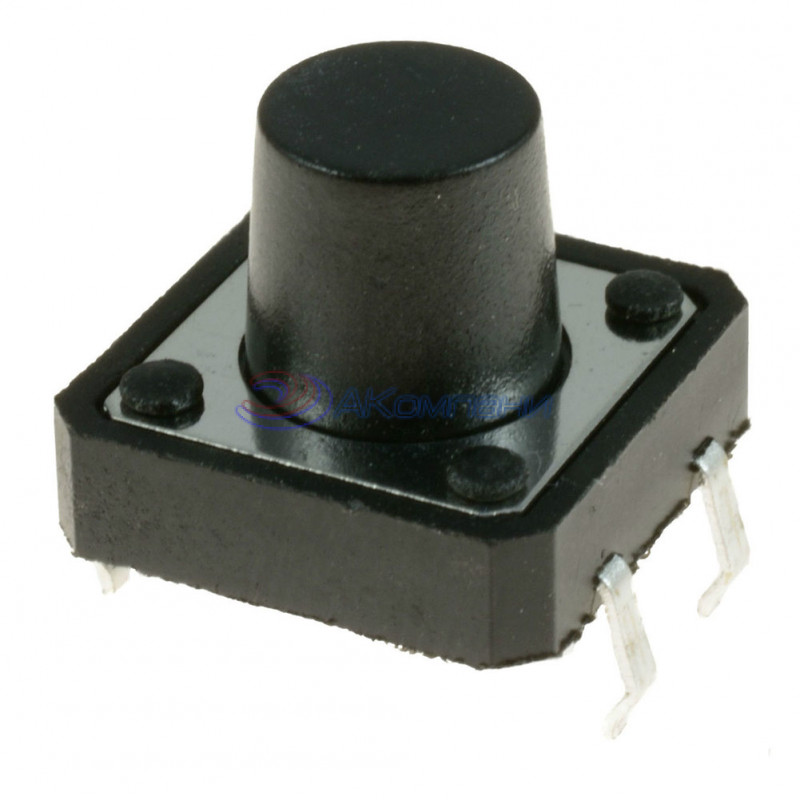

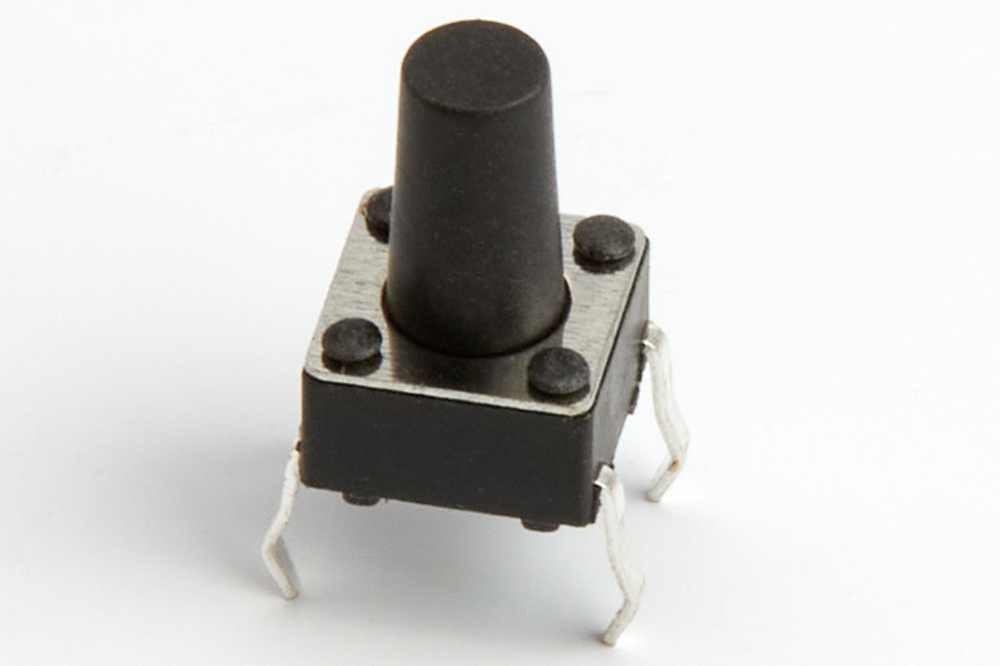

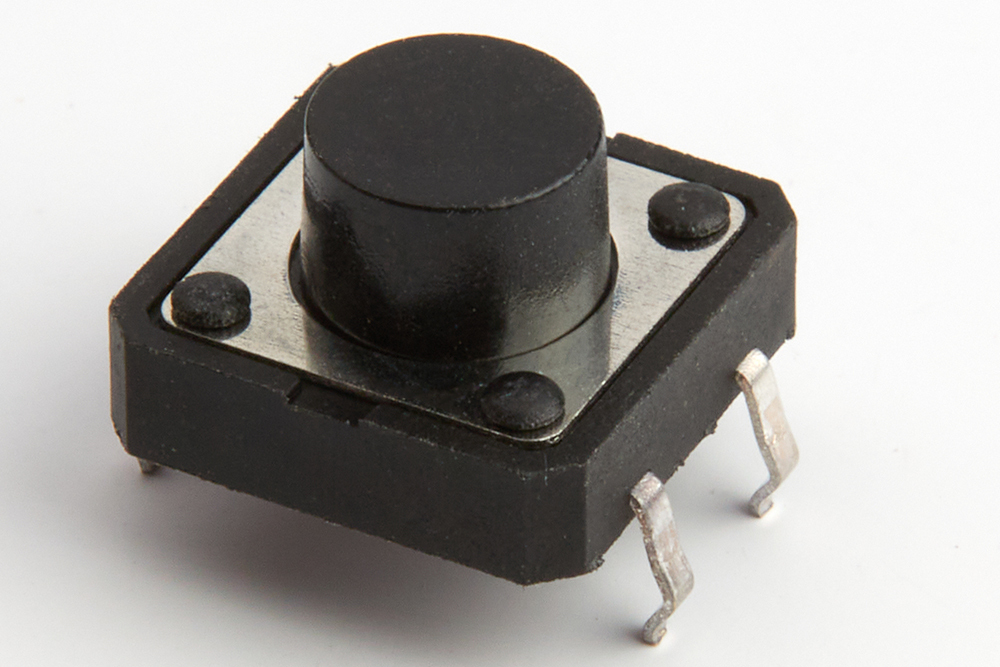

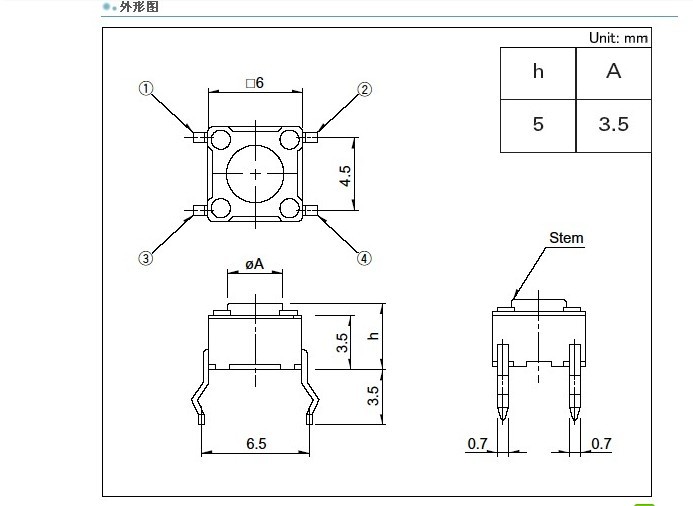

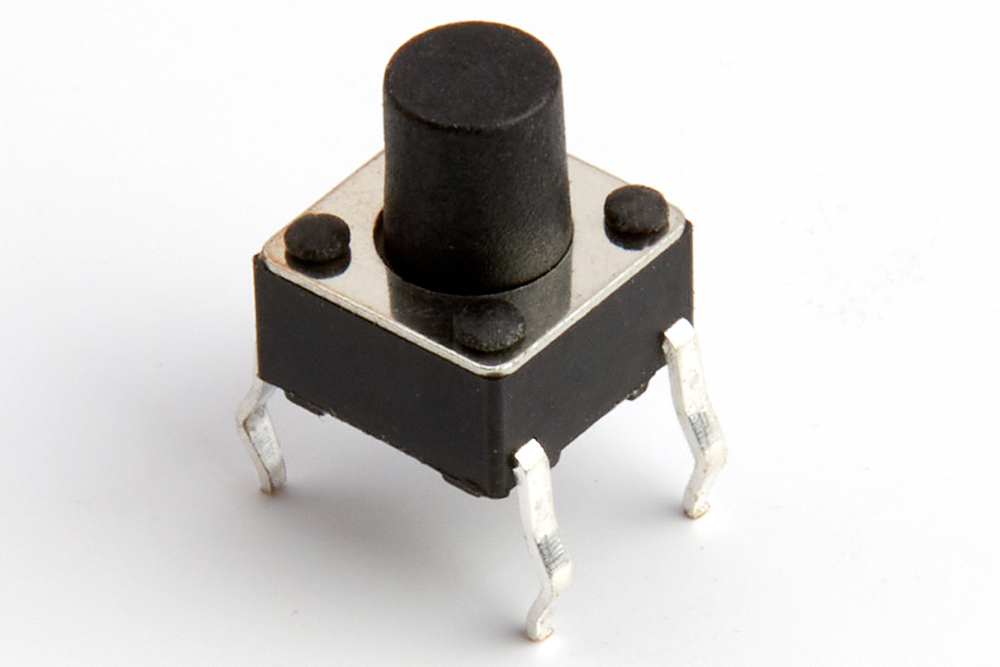

• Для монтажа в отверстия (THT)

По размеру корпуса:

• Миниатюрные (3×3 мм, 3×4 мм)

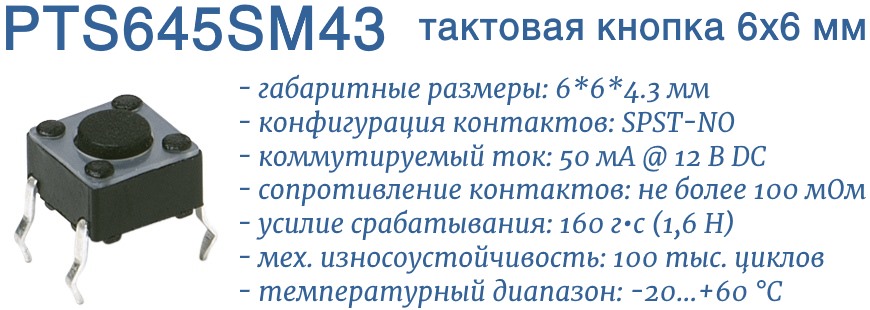

• Стандартные (6×6 мм)

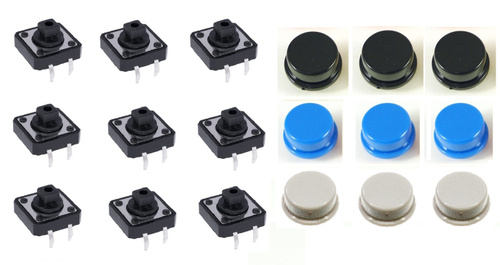

• Крупные (12×12 мм)

По высоте корпуса:

• Низкопрофильные (до 5 мм)
• Стандартные (5-10 мм)
• Высокие (более 10 мм)

По усилию срабатывания:

• Легкие (до 100 гс)
• Средние (100-250 гс)
• Тугие (более 250 гс)

По типу контактов:

• Нормально разомкнутые
• Нормально замкнутые

Выбор конкретного типа кнопки зависит от требований к устройству, условий эксплуатации и предпочтений разработчика.

Области применения тактовых кнопок

Тактовые кнопки широко используются в различной электронной технике, как потребительской, так и промышленной. Основные области применения:

• Пульты дистанционного управления
• Клавиатуры компьютеров и ноутбуков
• Панели управления бытовой техники
• Электронные игрушки
• Автомобильная электроника
• Медицинское оборудование
• Измерительные приборы
• Промышленные контроллеры

Тактовые кнопки часто используются для включения/выключения устройств, навигации по меню, подтверждения выбора и других функций пользовательского интерфейса.

Как правильно подключить тактовую кнопку к микроконтроллеру

При подключении тактовой кнопки к микроконтроллеру важно обеспечить устойчивое состояние входа и защиту от дребезга контактов. Рассмотрим два основных способа подключения:

Подключение с подтяжкой к питанию:

1. Один вывод кнопки подключается к земле (GND).
2. Второй вывод подключается к входу микроконтроллера.
3. Между входом и питанием устанавливается подтягивающий резистор 10-100 кОм.

В этом случае при ненажатой кнопке на входе будет высокий уровень, при нажатии — низкий.

Подключение с подтяжкой к земле:

1. Один вывод кнопки подключается к питанию (VCC).
2. Второй вывод подключается к входу микроконтроллера.
3. Между входом и землей устанавливается подтягивающий резистор 10-100 кОм.

Здесь логика инвертируется: ненажатая кнопка дает низкий уровень, нажатая — высокий.

Для защиты от дребезга контактов рекомендуется использовать программный алгоритм или аппаратный фильтр на основе конденсатора.

Преимущества и недостатки тактовых кнопок

Тактовые кнопки имеют ряд достоинств, но также некоторые ограничения. Рассмотрим основные плюсы и минусы:

Преимущества:

• Компактные размеры
• Низкая стоимость
• Простота монтажа
• Тактильная обратная связь
• Высокая надежность
• Широкий выбор моделей

Недостатки:

• Ограниченный ресурс (число нажатий)
• Низкие рабочие токи и напряжения
• Возможность ложных срабатываний
• Необходимость защиты от дребезга
• Невысокая пыле- и влагозащищенность

Несмотря на некоторые недостатки, тактовые кнопки остаются одним из самых популярных типов переключателей в электронике благодаря простоте и надежности.

Особенности выбора тактовых кнопок

При выборе тактовых кнопок для конкретного устройства следует учитывать ряд факторов:

• Размеры и способ монтажа
• Рабочее напряжение и ток
• Усилие срабатывания
• Ход кнопки
• Ресурс (число циклов срабатывания)
• Рабочая температура
• Степень защиты (IP)
• Тактильные характеристики

Важно также учитывать особенности применения — например, для портативных устройств критична высота кнопки, а для промышленного оборудования — стойкость к вибрациям и загрязнениям.

Тенденции развития тактовых кнопок

Несмотря на кажущуюся простоту, тактовые кнопки продолжают совершенствоваться. Основные направления развития:

• Уменьшение размеров при сохранении характеристик
• Повышение ресурса и надежности
• Улучшение тактильных ощущений
• Интеграция дополнительных функций (подсветка, датчики)
• Разработка влагозащищенных и пылезащищенных моделей
• Создание кнопок с программируемыми характеристиками

Развитие технологий позволяет создавать все более совершенные тактовые кнопки, отвечающие растущим требованиям электронной промышленности.

Тактовая кнопка, как подключить правильно к «+» или «-» / Хабр

Вы никогда не задумывались, почему в схемах на Arduino иногда кнопки подтягивают к «+» питания, а иногда к общему проводу? Если прямо сейчас набрать в поиске: «тактовая кнопка ардуино» — то на большинстве картинок мы увидим именно прямое подключение, когда резистор подключен на землю. Но, если посмотреть схемы без участия ардуино, то ситуация меняется в корне, чаще можно будет встретить инвертированное включение. Так как же будет подключать кнопку правильнее? Давайте вместе попробуем разобраться в этом вопросе!

Тактовая кнопка является одним из наиболее часто встречающихся устройств дискретного ввода во встраиваемых системах. И даже появление сенсорных экранов все равно их не вытеснило.

Название данного типа кнопок произошло от английского «tactile button». Слово «tactile» иногда сокращают до «tact», видимо из-за этого в русском языке появилось устоявшееся название «тактовая кнопка». Сама кнопка является нефиксирующейся, т. к. после нажатия кнопка возвращается в исходное состояние. А тактильность подразумевает наличие тактильной обратной связи в виде ощущения порога срабатывания кнопки, т.е. в момент срабатывания контактов происходит усиление механического сопротивления относительно усилия при свободном ходе. Это дает пользователю информацию о там, что нажатие зарегистрировано. Также момент срабатывания кнопки может сопровождаться характерным звуковым щелчком. В общем, это заморочки свойственны в основном компьютерным гикам, вот тут можно почитать подробнее.

Тактовая нефиксирующаяся тактильная кнопка имеет нормально разомкнутый контакт. Т.е. цепь, в которой задействована кнопка, будет разорвана, пока не произошло нажатие. Для опроса состояния кнопки в нашем случае будет использоваться вывод Arduino, настроенный на ввод. В этом режиме вход Arduino будет находиться в состоянии высокого импеданса (Z-состояние). Электрическое состояние входа будет определяться параметрами внешней схемы.

Чаще всего кнопки устанавливают между выводом микросхемы и общим проводом схемы. Соответственно, при нажатии кнопка может подключать вывод микросхемы на землю, формируя электрический уровень логического нуля.

Чтобы гарантировать устойчивый уровень логической единицы на входе микросхемы, пока кнопка не нажата, необходимо использовать подтягивающий резистор к плюсу питания. Таким образом, если кнопка не нажата, вход микросхемы примет состояние логической единицы. А при нажатии — примет логический ноль.

Инвертированное включение кажется нелогичным, т.к. логическая единица удерживается на входе микроконтроллера, пока кнопка не нажата.

Если кнопка хорошо изолирована от внешних воздействий и расположена на одной плате с микроконтроллером, то достаточно резистора с сопротивлением 100кОм. Входы CMOS микросхем фактически представляют собой затвор полевого транзистора, сопротивление которого носит емкостной характер, и имеет величину в единицы пикофарад. Если сопротивление подтяжки будет очень большим, то ток, который заряжает входную емкость, может оказаться недостаточным для обеспечения необходимой скорости установки высокого уровня напряжения и его стабильного удержания, т.е. вход микроконтроллера будет реагировать на помехи в схеме. Если же сопротивление подтяжки будет очень низким, то это будет дополнительно увеличивать нагрузку на цепи питания при нажатии на кнопку.

Несмотря на то, что при нажатии кнопки на выводе микросхемы считывается логический ноль, а когда кнопка не нажата – единица, такой способ подключения я лично считаю предпочтительнее. Хотя логичнее кажется другое подключение, когда единица считывается при нажатии кнопки.

Прямое включение кнопки. При нажатии микроконтроллер будет считывать логическую единицу. Если кнопка не нажата — то ноль.

И все-таки инвертированное включение кнопки применяется чаще. Рассмотрим возможные причины такого выбора. Предположим, что кнопки выведены на лицевую панель прибора и подключены к печатной плате по средством жгута проводов или гибким шлейфом. Как правило, все элементы конструкции подключают к нулевому потенциалу схемы управления (на землю).

Обратите внимание на состав шлейфов. При прямом включении кнопок шлейф содержит проводники обоих потенциалов питания: плюсового и общего. При инвертированном включении кнопок шлейф содержит только общий провод питания.

При замыкании проводников в шлейфе в результате механического повреждения для прямого включения кнопок произойдет короткое замыкание между шинами питания. Для инвертированного включения кнопки в аналогичном случае замыкание цепей питания не произойдет. И схема управления получит меньше электрических повреждений.

Пожалуй, именно по этой причине я предпочитаю инвертированное включение кнопки, и готов из-за этого терпеть некоторые неудобства при программировании.

Еще одна особенность обработки тактовых кнопок связана с несовершенством их механической конструкции. Сухие контакты реальных кнопок ни когда не замыкаются и не размыкаются мгновенно. При замыкании или размыкании возникает дребезг контактов. Т.к. современные цифровые микросхемы имеют достаточно высокие рабочие частоты, дребезг контактов может быть обработан как многократное повторное срабатывание кнопки.

Самый простой способ борьбы с дребезгом контактов, это подключение параллельно кнопки керамического конденсатора обычно до 0,1мкФ. При нажатии конденсатор мгновенно разряжается через замкнутый контакт кнопки на землю, и не мешает ее срабатыванию.

А когда контакты кнопки размыкаются, заряд конденсатора происходит значительно дольше через высокое сопротивление подтягивающего резистора, сглаживая эффект дребезга.

Так как современные микроконтроллеры обладают достаточно высокой производительностью, защиту от дребезга преимущественно выполняют программным способом. И конденсатор можно не устанавливать.

Самым простым программным способом борьбы с дребезгом контактов является увеличение времени между опросами состояния кнопки. Дополнительная пауза между опросам должна превышать длительность переходных процессов. Тогда программа “не заметит” дребезг и проигнорирует любые кратковременные замыкания кнопки.

Также стоит отметить, что большинство современных микроконтроллеров имеют встроенные программно управляемые подтягивающие резисторы. AVR микроконтроллеры, на основе которых выполнены платы Arduino Uno и Mega, имеют встроенную подтяжку к плюсу питания. Подтяжка может быть активирована программно, если в функцию pinMode передать параметр INPUT_PULLUP. Это решение дополнительно позволяет упростить схему устройства исключив из нее внешние резисторы.

Вывод:

Если вы собираете макет на Arduino из бредборда и кучи перемычек, то сэкономьте свои силы и используйте самый простой вариант инвертированного подключения кнопки с внутренней подтяжкой и программной защитой от дребезга.

❯ P.S.

Вы можете прочитать другие мои статьи по теме программирования Arduino:

1. Экономим выводы для Arduino. Управление сдвиговым регистром 74HC595 по одному проводу

2. Блокирующая обработка тактовой кнопки для Arduino. Настолько полный гайд, что ты устанешь его читать

3. Неблокирующая обработка тактовой кнопки для Arduino. Как использовать прерывание таймера «в два клика» в стиле ардуино

Тактовые (тактильные) кнопки Apem



Тактовые (тактильные) кнопки – наиболее распространённые средства для коммутации электрических сигналов в различных цепях. Конструктивное исполнение таких изделий может сильно варьироваться. Тактовые кнопки устанавливаются на печатные платы вертикально или под определённым углом, под фальшпанели, пленочные декоративные панели или применяются отдельно.



Серия		Основные характеристики	Материал	Механические характеристики	PDF
D162		Макс. 50 мА 12 ВDC Нормально разомкнутые контакты Длина хода: 0.2 мм ± 0.1 мм Поверхностный монтаж	Корпус: высокотемпературный нейлон 4/6UL94-V0 Ручка: высокотемпературный нейлон 4/6UL94-V0 Покрытие: сталь луженая Контакты: нержавеющая сталь или медный сплав, 0,2 мкм золота поверх никеля Клеммы: медный сплав, 0,2 мкм золота поверх никеля	Срок службы: 40 000 циклов Раб. температура: от -40º C до 90º C Испытание на влагостойкость: 21 день (IEC 512-6) Рабочее усилие срабатывания: 1.6N Ударопрочность: 50 g (IEC 512-4)
PHAP5-10		Макс. 50 мА 12 ВDC Компактный размер Нормально разомкнутые контакты Положительная тактильная обратная связь Длина хода: 0.25 мм ± 0.1 мм Поверхностный монтаж	Корпус: полиамид / полифталамид Ручка: полиамид Покрытие: нержавеющая сталь / никелево-медный сплав Контакты: посеребренная нержавеющая сталь Клеммы: посеребренная латунь	Раб. температура: от -25º C до 70º C  Температура хранения: от -30º C до 80º C  Рабочее усилие срабатывания: 1.6N  ± 0.3 Срок службы: 50 000 циклов
PHAP5-30		Макс. 50 мА 12 ВDC Компактный размер Круглая или квадратная форма ручки Нормально разомкнутые контакты Положительная тактильная обратная связь Длина хода: 0.25 мм Поверхностный монтаж	Корпус: полиамид Ручка: полиамид Покрытие: нержавеющая сталь Контакты: посеребренная фосфористая бронза Клеммы: посеребренная латунь	Раб. температура: от -25º C до 70º C  Температура хранения: от -30º C до 80º C  Рабочее усилие срабатывания: 1.6N  ± 0.5 или 2.6 N ± 0.50 N Срок службы: 100 000 циклов (2. 6 N) 200 000 циклов (1.6 N)
PHAP5-31		Макс. 50 мА 12 ВDC Низкий профиль Нормально разомкнутые контакты Положительная тактильная обратная связь Допустимо мытье	Корпус: полиамид Ручка: полиамид Покрытие: нержавеющая сталь Контакты: нержавеющая сталь Клеммы: посеребренная латунь	Раб. температура: от -25º C до 70º C  Температура хранения: от -30º C до 80º C  Рабочее усилие срабатывания: 1.6N  ± 0.5 или 2.6 N ± 0.50 N Срок службы: 100 000 циклов
PHAP5-50		Макс. 50 мА 12 ВDC В корпусе 12 на 12 мм Низкий профиль Нормально разомкнутые контакты Поверхностный монтаж  Положительная тактильная обратная связь Длина хода: 0. 35 мм	Корпус: нейлон Ручка: нейлон Покрытие: нержавеющая сталь Контакты: посеребренная фосфористая бронза Клеммы: посеребренная латунь	Раб. температура: от -25º C до 70º C  Температура хранения: от -30º C до 80º C  Рабочее усилие срабатывания: 1.6N  ± 0.5 или 2.6 N ± 0.50 N Срок службы: 100 000 циклов (2.6 N) 200 000 циклов (1.6 N)
MJTP		Несколько видов моделей: 12×12 мм 6×6 мм 6×4 мм Макс. 50 мА 12 ВDC Длина хода: 0.30 ± 15 мм  Великолепная тактильная обратная связь Долгий срок службы	Материал корпуса, ручки и покрытия зависит от модели Контакты: посеребренная фосфористая бронза или нержавеющая сталь Клеммы: посеребренная латунь	Раб. температура: от -25º C до 70º C  Температура хранения: от -30º C до 80º C Рабочее усилие срабатывания: 1.6N  ± 0.5 или 2.6 N ± 0.50 N
