Что такое тактовая кнопка и принцип ее работы

Тактовая кнопка — это простейший элемент управления электронными устройствами. При нажатии она замыкает электрическую цепь, а при отпускании размыкает ее. Основные особенности тактовых кнопок:

• Отсутствие фиксации в нажатом положении
• Малые размеры (типичные габариты 6×6 мм)
• Небольшой ход кнопки (0,25-1,5 мм)
• Тактильная обратная связь при нажатии
• Долговечность (до 1 млн нажатий)

Внутри тактовой кнопки находится контактная группа, которая замыкается при нажатии на кнопку. После отпускания пружина возвращает кнопку в исходное положение, размыкая контакты.

Схемы подключения тактовой кнопки к микроконтроллеру

Существует несколько основных схем подключения тактовых кнопок к микроконтроллерам:

1. Прямое подключение с подтягивающим резистором

Это самая простая схема. Один вывод кнопки подключается к входу микроконтроллера, второй — к земле. Подтягивающий резистор (обычно 10 кОм) соединяет вход МК с питанием.

2. Подключение с использованием внутренней подтяжки МК

Большинство современных микроконтроллеров имеют встроенные подтягивающие резисторы. В этом случае внешний резистор не нужен, достаточно включить внутреннюю подтяжку программно.

3. Матричная схема подключения

Позволяет подключить большое количество кнопок, используя меньше выводов МК. Кнопки соединяются в матрицу, где строки и столбцы подключаются к разным портам микроконтроллера.

Проблема дребезга контактов и способы ее решения

При замыкании и размыкании механических контактов кнопки возникают множественные кратковременные замыкания и размыкания — дребезг. Это может привести к ложным срабатываниям в схеме. Существует несколько способов устранения дребезга:

• Программная задержка после фиксации нажатия
• Использование триггера Шмитта
• RC-цепочка для фильтрации дребезга
• Программная обработка нескольких последовательных измерений

Выбор метода зависит от конкретной задачи и требований к скорости реакции схемы на нажатие кнопки.

Применение тактовых кнопок в электронике

Тактовые кнопки широко используются в различных электронных устройствах:

• Пульты управления бытовой техникой
• Клавиатуры компьютеров и ноутбуков
• Кнопки включения/выключения приборов
• Элементы управления в автомобильной электронике
• Кнопки ввода в измерительных приборах
• Джойстики и геймпады игровых консолей

Благодаря простоте конструкции, надежности и низкой стоимости, тактовые кнопки остаются одним из самых распространенных элементов управления в современной электронике.

Типы и разновидности тактовых кнопок

Существует несколько основных типов тактовых кнопок:

• Вертикальные (для монтажа в отверстия платы)
• SMD-кнопки (для поверхностного монтажа)
• Герметичные (защищенные от пыли и влаги)
• С подсветкой (со встроенным светодиодом)
• С фиксацией (сохраняют нажатое состояние)

Кнопки различаются по размерам, усилию нажатия, высоте и другим параметрам. Выбор конкретного типа зависит от требований разрабатываемого устройства.

Расчет параметров схемы подключения тактовой кнопки

При подключении тактовой кнопки к микроконтроллеру важно правильно рассчитать параметры схемы. Основные моменты, которые нужно учесть:

1. Номинал подтягивающего резистора (обычно 4,7-10 кОм)
2. Ток через кнопку при замыкании (не должен превышать допустимый для МК)
3. Постоянная времени RC-цепочки для подавления дребезга
4. Напряжение питания схемы

Правильный расчет обеспечит надежную работу схемы и защитит микроконтроллер от повреждения.

Программирование обработки нажатий тактовой кнопки

При работе с тактовыми кнопками в программе микроконтроллера нужно реализовать следующие функции:

• Инициализация порта ввода-вывода
• Включение подтягивающего резистора (если используется внутренняя подтяжка)
• Опрос состояния кнопки
• Устранение дребезга контактов
• Определение типа нажатия (короткое, длинное, двойное и т.д.)
• Выполнение действий по нажатию кнопки

Алгоритм обработки зависит от конкретной задачи и может быть реализован как с использованием опроса, так и по прерываниям.

Тактовая кнопка схема

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Тактовая кнопка вкл. Сообщение от SPY. Сообщение от albert Ads Яндекс. Сообщение от -ЗЛОЙ-.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Электронный выключатель схема
• Тактовая кнопка 12×12 мм
• Как подключить кнопку к Arduino
• Схемотехника: «Push-On, Push-Off Power-Switching Circuit» из патента US7781920B2
• Подключение кнопки к ардуино
• Кнопки тактовые IT, KAN, TS
• Урок 4. Работа с тактовой кнопкой
• Простая схема заменяет механический выключатель
• Arduino. Подключение тактовой кнопки.
• Как подключить кнопку к Ардуино

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Включение/выключение одной кнопкой! ПРОСТЕЙШАЯ СХЕМА.

Электронный выключатель схема

Наличие диода в данной схеме не критично. Вот за эти ссылочки благодарствую. Давно голову ломал, как отключение контроллера тинька 13 организовать в очень ограниченных габаритах. И забыл совсем, что p-канальные полевики существуют. Схема вторая из раздела «Плюс мозги» — самое оно.

Не вариант. У меня плата 7×12мм, и разгуляться можно только в трубке внутренним диаметром 8мм. Даже кнопку обычного размера не засунуть, не говоря уже о кнопке с фиксацией. К тому же мне нужно 3 «режима» работы: вкл, выкл и калибровка. Жутко неудобно и костыльно, но работает.

А вот самую маленькую тактовую кнопку засунуть вполне можно, и, поигравшись с долгими или многократными нажатиями, можно всяких плюшек добавить. Кнопка искрит, как минимум.

Что чревато большими проблемами. Кнопку не активируешь удалённо, например с брелока — а тут просто параллельно кнопке оптрон, например, запихнуть легко. Ну и не в последнюю очередь — потому что могут. Чем больше и мощнее тумблер, тем большее механическое усилие нужно для его переключения. А здесь можно обойтись маленькой кнопкой с небольшим усилием нажатия. Пост как статья должен содержать введение, текст, раскрывающий проблему и заключение. Тут ничего нет, текст с бух ты барахты.

Вот таких схемок или даже задачек не хватает на уроках электроники. Нет ничего более унылого чем конспектирование описания работы очередного элемента или схемы.

Один лишь мультивибратор скрашивал эту унылость :. Ну и про поменять транзистор на полевик могли бы уже сами догадаться. Надо в описании ещё делать пояснения на тип проводимости транзисторов, что T1 — p-канал, T2 — n-канал, а то вдруг кто ошибётся, и если напряжение питания выше допустимых напряжений на затворах, то на затворах нужно ставить ограничивающие цепи стабилитроны или делители напряжения.

А разве в тех транзисторах есть стабилитроны? Не, конечно, бывают, наверное, транзисторы с встроенными стабилитронами, но обычно они без стабилитронов. То, что Вы видите на схеме УГО транзисторов с «вроде как стабилитронами» — на самом деле не так. Это показаны внутренние диоды между стоком и истоком, причём диод направлен в противоположную сторону протекания тока у n-канальных катодом — на сток, анодом — на исток, у p-канальных — наоборот. Этот диод как бы технологический, в некоторых источниках его называют паразитным, потому что без него не могут сделать такие транзисторы.

Но стабилитрон важен не в цепи сток — исток, а в цепи затвор — исток, потому что напряжение затвор — исток у полевых транзисторов ограничено, и обычно не должно преаышать 20 — 30 В, в зависимости от типа транзистора. У маломощных транзисторов и ещё меньше, по идее. Ну и транзистор на схеме не n-p-n, а n-канальный. У биполярных транзисторов структура n-p-n или p-n-p , а у полевых — n-канал или p-канал. Моё мнение — будет работать рандомно из-за дребезга контактов кнопки.

Для «идеальной» кнопки решение конечно интересное. По факту нужно добавить либо аналоговый НЧ фильтр, либо цифровой счётчик.

Как я понимаю, конденсатор заряжается не мгновенно, а соответственно можно подобрать параметры схемы так, чтобы время дребезга кнопки не хватало для зарядки С1 до необходимого для открытия уровня.

Тем более. В статье на сайте, откуда эту схему притащили, автор тоже пишет что дребезг сгладит конденсатор. Схема Кнопка вкл-выкл Электричка Длиннопост. Найдены возможные дубликаты. Все комментарии Автора. Плюс за интересную схему, минус за текст и ссылки сука в скриншотах! И ещё минус за непонятно у кого дихальт? Читал и выкладывал с телефона, про ссылку не пойдумал. Давно искал такое решение, спасибо. Спецы подскажите транзисторы со встроенным стабилитроном обязательны или можно обойтись обычными p-n-p.

Спасибище, добрый человек. Прост с электрикой дружу, а с электроникой туговато, хорошо обьяснили нубу, теперь появился в моем словаре еще один термин И все это будет испорчено микрофарадным кодером стоящим для сглаживания питания в питаемой схеме. Т2 не закроется и усе, или диод еще нужон. Диод в питании почти всегда не гуд. А кондеры, в век цыфры, почти всегда стараются поближе к ногам чипа распаять.

Все как вы написали, что бы не ставить огромный выключатель. Данная схема может быть установлена внутри прибора или вынесена за его пределы и позволяет включать и выключать прибор разовым нажатием на малюсенькую кнопочку. Прибор может стоять скрыто, а панель управления ограничена по размерам.

По моему гораздо безопаснее и надёжнее, после подачи питания транзистор закрыт. Ваша схема сложнее, тут уже уровень «спорта» задействован как сделать позапутанее и красивее. А разве стабилитронов в транзисторах недостаточно? И да не сразу понял что Т2 npn, спасибо. Ёмкость можно вычислить опытным путём. Как ранее верно подметили, повлияет ёмкость в питаемой схеме. Похожие посты. Похожие посты не найдены. Возможно, вас заинтересуют другие посты по тегам:.

Тактовая кнопка 12×12 мм

Вам нужен T триггер. На транзисторах он вроде бы так собирается:. Попробуйте простую схему. Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос. Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей.

Купить тактовые кнопки по выгодным ценам. Большой выбор тактовых кнопок и переключателей с доставкой во все уголки России. Приятные бонусы.

Как подключить кнопку к Arduino

Подключение датчика кнопки к ардуино требует определенных знаний и навыков. В этой статье мы поговорим о том, что такое тактовая кнопка, что такое дребезг кнопки, как правильно подключать кнопку с подтягивающим и стягивающим резистором, как можно управлять с помощью кнопки светодиодами и другими устройствами. Кнопка или кнопочный переключатель — самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. В своей жизни мы часто встречаемся с разными выключателями и хорошо знакомы с этим устройством. Как обычно, начинаем раздел с простых вещей, интересных только начинающим. Что такое кнопка? По сути, это достаточно простое устройство, замыкающее и размыкающее электрическую сеть. Соответственно, все кнопки можно поделить на две большие группы:. Вариантов различных кнопок великое множество, это действительно один из самых распространенных видов электронных компонентов.

Схемотехника: «Push-On, Push-Off Power-Switching Circuit» из патента US7781920B2

Кнопка — всем известное механическое устройство, которое может замыкать и размыкать электрическую цепь по желанию человека. Есть множество видов кнопок, работающих по разным правилам. Например, тактовая кнопка push button , используемая в этом уроке, замыкает цепь только пока палец давит на неё. Кнопка на размыкание, напротив, разрывает цепь при нажатии.

Эта схема у меня работает устойчиво.

Подключение кнопки к ардуино

Простая и недорогая электронная схема с дешевой тактовой кнопкой может управлять включением и выключением питания нагрузки. Схема заменяет более дорогой и крупный механический выключатель с фиксацией. Кнопка запускает ждущий мультивибратор. Выход мультивибратора переключает счетный триггер, логический уровень выхода которого, меняясь после каждого нажатия кнопки, коммутирует питание нагрузки. Возможны несколько различных вариантов реализации этой схемы. Обратная связь, идущая от RC-цепочки, подключенной к выходу IC 1 , к входу сброса превращает этот триггер в ждущий мультивибратор.

Кнопки тактовые IT, KAN, TS

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Патент не мой! Реализация на только дискретных элементах три транзистора. Картинки кликабельны и ведут на увеличенное изображение

Для примера будем использовать тактовую кнопку. Схема подключения кнопки к Arduino Тактовая кнопка подключена ко 2му пину.

Урок 4. Работа с тактовой кнопкой

Мы постоянно проводим большую работу по оптимизации склада, и в том числе по актуализации такого раздела, как «Кнопки, переключатели, выключатели». В этом разделе, в частности, была добавлена кнопка на циклов и удалены самые непопулярные артикулы. Теперь все кнопки, представленные на складе, отличаются одним важным параметром — цена и качество, который не зависит от времени и партии производства.

Простая схема заменяет механический выключатель

ВИДЕО ПО ТЕМЕ: Кнопка, как проверить кнопку

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура.

Тактовые кнопки обладают малой высотой благодаря использованию мембранной конструкции контактной группы.

Arduino. Подключение тактовой кнопки.

Кажется, что может быть проще, чем подключить кнопку? Тем не менее, и тут есть свои подводные камни. Давайте разберёмся. Кнопки бывают разные, но все они выполняют одну функцию — физически соединяют или, наоборот, разрывают между собой проводники для обеспечения электрического контакта. В простейшем случае — это соединение двух проводников, есть кнопки, которые соединяют большее количество проводников.

Как подключить кнопку к Ардуино

Кнопки выполняют функцию замыкания одного направления цепи, без фиксации положения коммутации. Соответственно контактная группа состоит из замыкающего контакта. Крепятся кнопки путем фиксации в отверстиях на платах при помощи пайки.

Как подключить к микроконтроллеру кнопки

   Почти ни одно изделие с микроконтроллером не обходится без кнопок. Тема эта уже избитая и во многом известная. Написанием этой статьи я не пытаюсь изобрести велосипед. Просто  решил собрать всю инфу по схемотехнике воедино. Думаю, что материал будет полезен начинающим.Чтобы не сбивать вас с толку, на приведенных ниже рисунках не показаны схемы питания, сброса и тактирования микроконтроллеров.

                             рис1а                                                                            рис1б



   Если кнопок немного и дефицита выводов мк не наблюдается, используем традиционный способ подключения.

   Когда кнопка отпущена – вывод мк через резистор соединен с “плюсом” питания (рис. 1а). Когда кнопка нажата – вывод мк соединен с землей. Подтягивающий резистор R1  ограничивает силу тока в цепи переключателя. Если бы его не было, то при нажатии кнопки мы бы просто закоротили наш источник питания.

   В большинстве современных микроконтроллеров есть встроенные подтягивающие резисторы, поэтому внешние можно не ставить (рис1б). В программе микроконтроллера нужно будет настроить используемый вывод на вход и включить внутренний подтягивающий резистор.

   Что произойдет, если вывод микроконтроллера окажется в режиме выхода? Это будет зависеть от состояния этого вывода. Если на выводе “логический  ноль” – ничего страшного не случиться, потому что — в первом случае (рис1а) величина втекающего тока ограничена резистором R1, а во втором случае (рис1б)  никакой ток вообще не потечет. При нажатии кнопки тоже ничего не случиться, поскольку разность потенциалов между выводом и “землей” в этом случае будет равна нулю.

   Если же на выводе будет ”логическая единица” и кнопка окажется нажатой, то через вывод микроконтроллера на землю потечет ток величиной в несколько десятков миллиампер и вывод порта может “погореть”. Предельно допустимый ток для вывода микроконтролера AVR согласно документации равен 40 мА. Поэтому иногда нелишним бывает поставить между выводом мк и кнопкой резистор номиналом в несколько сотен ом, например 330 (рис 1с). Так, например, подключены кнопки на отладочной плате STK500. Это сделано для подстраховки, чтобы пользователь нечаянно не спалил микроконтроллер в ходе своих эксперементов.

   Для своих макетов впрочем можно обойтись и без этого резистора.

 Рис 1с

Рис. 2а

Рис. 2б

     Используется когда кнопок больше двух, а выводы мк хочется сэкономить. Каждой кнопке в данном случае соответствует свой цифровой код, а  количество кнопок, которые можно таким способом повесить на N выводов мк =  2^N  — 1. То есть на три вывода можно повесить 7 кнопок, на четыре – 15 и так далее… но я бы больше 7-ми вешать не стал. Увеличивается количество дополнительных внешних компонентов,  усложняется схема и программа мк. Кроме того, для большого количества кнопок есть и другие схемы включения. Подтягивающие резисторы на схеме не показаны, подразумевается, что используются внутренние.

   Кстати, через диоды еще можно завести сигналы от кнопок на вывод внешнего прерывания контроллера (рис. 3). При нажатии любой кнопки вывод внешнего прерывания через диод будет замыкаться на землю и вызывать прерывание (естественно при условии, что оно настроено и разрешено). Таким образом контроллеру не нужно будет постоянно опрашивать кнопки, эта процедура будет запускаться только по событию внешнего прерывания.

                                                                             Рис. 3



   Данная схема актуальна не для всех микроконтроллеров AVR, потому что в некоторых моделях микроконтроллеров внешнее прерывание может возникать по любому изменению на любом выводе. (например в ATmega164P)



Рис. 4



   Такой вариант подключения обычно используется для блоков из нескольких кнопок, которые объединены конструктивно и соединены электрически по матричной схеме. Но никто не запрещает использовать эту схему и для включения  обычных кнопок, однако реальную экономию она дает при количестве кнопок ? 9.

   Выводы PС0, PС1, PС2, PC3  – это строки матрицы, выводы PB0, PB1, PB2 – это столбцы матрицы. Кнопки можно опрашивать либо по строкам, либо по столбцам. Допустим, мы опрашиваем их по столбцам. Процедура опроса будет выглядеть следующим образом. Начальное состояние всех выводов – вход с включенным подтягивающим резистором. Устанавливаем вывод PB0 в режим выхода и выставляем ноль. Теперь нажатие кнопок S1, S2, S3, S4 будет замыкать выводы PС0, PС1, PС2, PC3 на 0 питания. Опрашиваем эти выводы и определям нажата ли какая-нибудь кнопка в данный момент. Устанавливаем вывод PB0 в режим выхода и включаем подтягивающий резистор. Устанавливаем вывод PB1 в режим выхода и выставляем ноль. Снова опрашиваем выводы PС0, PС1, PС2, PC3. Теперь нажатие кнопок S5, S6, S7, S8 будет замыкать выводы PС0, PС1, PС2, PC3. Последний столбец кнопок опрашиваем аналогично.


   Строки матрицы можно завести через диоды на вывод внещнего прерывания. Тогда логику программы можно было бы построить так. Если клавиатура не используется в течении нескольких минут, микроконтроллер переходит в режим пониженного энергопотребления. При этом выводы PB0, PB1, PB2 – конфигурируются как выходы с нулевым логическим уровнем.  Когда одна из кнопок нажимается, вывод прерывания через диод замыкается на ноль. Это вызывает внешнее прерывание, микроконтроллер просыпается и запускает таймер по сигналам которого происходит сканирование клавиатуры. Параллельно запускается счетчик времени, который сбрасывается при нажатии любой из кнопок. Как только он переполняется, микроконтроллер опять переходит в режим пониженного энергопотребления.

   Это, пожалуй, пограничный случай экономии выводов при подключении кнопок, поскольку задействован только один вывод микроконтроллера – вывод АЦП. Суть способа понятна из рисунка. У нас есть резистивный делитель  с известными уровнями напряжений на резисторах, с помощью кнопок эти напряжения мы коммутируем на вход АЦП. Контроллер оцифровывает напряжение на этом выводе  и, исходя из того, в какой диапазон попадает считанное напряжение, определяет номер нажатой кнопки.

  Когда ни одна кнопка не нажата, вход АЦП притянут к земле резистором R2. Оставлять вход АЦП плавающим нельзя, а то он будет ловить помехи. При замыкании кнопок резистор R2 оказывается включенным параллельно с резисторами делителя. Чтобы он не влиял на уровень напряжения на входе АЦП, его значение выбирают довольно большим. Резистор R1 предназначен для ограничения величины входного тока в случае если вывод контроллера окажется в режиме цифрового входа и будет нажата кнопка S5.

Рис. 5

  Есть еще один вариант подобной схемы приведен на рис. 6. Здесь с помощью кнопок определенные резисторы делителя напряжения коммутируются на землю.

   Неудобство этих схемы очевидно. Все резисторы делителя имеют разное сопротивление, а это усложняет и расчет, и подбор компонентов.

Рис. 6

Продолжение следует…



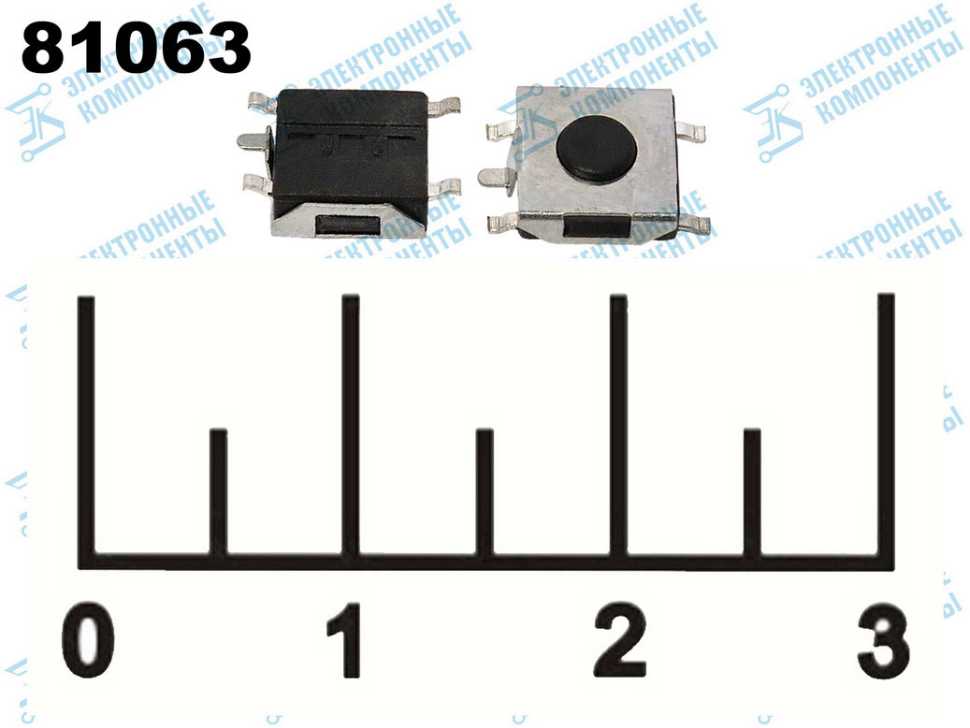

Кнопки тактовые мембранные SMD 6×6 для печатных плат

Кнопка мембранная, герметичная 6×6мм

Маркировка кнопки Усилие нажатия Ход кнопки Долговечность Сопротивление замыкания Сопротивление изоляции Диапазон рабочих температур ПДФ Склад Заказ TSF-062 250±50г 0,45±0,15мм 200 000 циклов 0,1 Ом 100 Мом -40°C … +85°C

Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 1000 тактовых кнопок TSF-062.

Тактовая кнопка с LED светодиодом TD02-2S

Маркировка кнопки Усилие нажатия Ход кнопки Долговечность, циклов Сопр. замыкания Диапазон рабочих температур ПДФ Склад Заказ TD02-2S Зеленый 160±50г 0,25±0,1мм 100 тыс. 0,1 Ом -20°C … +70°C TD02-2S Синий 160±50г 0,25±0,1мм 100 тыс. 0,1 Ом -20°C … +70°C TD02-2S Красный 160±50г 0,25±0,1мм 100 тыс. 0,1 Ом -20°C … +70°C Колпачок для TD02-2S

Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 330 мм по 500 кнопок.

Мембранная тактовая кнопка LTL6 с ходом 1,3мм

Маркировка тактовой Усилие нажатия Ход кнопки Долговечность Сопротивление замыкания Сопротивление изоляции Диапазон рабочих температур ПДФ Склад Заказ LTL-613-VTR 250±50г 1,3±0,2мм 30 000 циклов 0,1 Ом 100 Мом -40°C … +85°C

Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 330 мм по 900 кнопок LTL6.

Тактовая кнопка SMD DTSMW-66N с ограничением усилия нажатия и хода

Маркировка кнопки Усилие нажатия Ход кнопки Долговечность Сопротивление замыкания Сопротивление изоляции Диапазон рабочих температур ПДФ Склад Заказ DTSMW-66N 160±50г 0,25±0,2мм 100 000 циклов 0,1 Ом 100 Мом -25°C. ..+70

Цены в формате  .pdf,  .xls

Упаковка: В пенале 75 кнопок DTSMW-66N.

Размеры тактовой герметичной IP67 кнопки для поверхностного монтажа на плату TSF-062

Размеры тактовой кнопки с LED светодиодом TD02-2S

Размеры мембранной тактовой кнопки LTL6

Размеры тактовой кнопки DTSMW- 66N пригодной для мойки после пайки

Тактовые кнопки обладают малой высотой благодаря использованию мембранной конструкции контактной группы. При нажатии создают тактильное ощущения состоявшегося срабатывания благодаря обратному прогибу мембраны контакта. Имеют влагозащищенную конструкцию допускающую отмывку. Для коммутации больших значений токов при более высоких напряжениях изготавливаются Миниатюрные Кнопки. В них используется схемы перекидного контакта коромысельного типа. Для индикации состояния электронного прибора разработаны кнопки со встроенным LED. Для фиксации электрического соединения без внешнего воздействия используются микропереключатели и тумблеры в отличие от кнопок им требуется механическое воздействие только для смены положения электрического контакта.

Техническая информация и маркировка тактовой кнопки LTL6

Техническая информация и маркировка влагозащищённой тактовой кнопки DTSMW- 66N

Тумблеры герметичные на 2 и 3 положения2BS1 на два положения. 2BS3 на три положения	Кнопка переключатель герметичная на плату8BS8 с перекидным контактом	Мини кнопка с подсветкойPLS7 ход кнопки более 5мм
Кнопка с подсветкой двумя независимыми LEDTML-3

Тактильные переключатели 101 | Устройства CUI

Электрический выключатель в самом общем смысле — это устройство, которое включает или выключает электрический ток. Если бы это было все, что вам нужно знать о переключателях, это была бы очень короткая история. Тем не менее, электрические выключатели бывают тысяч стилей, размеров и номиналов, а также охватывают еще большее количество функций, спецификаций и габаритов.

Что такое тактильные переключатели?

«Тактильный переключатель» — это один из типов широко используемых переключателей, которые замыкают электрическую цепь, как правило, когда пользователь нажимает на устройство, что затем дает пользователю ощутимый «щелчок» или тактильный толчок в ответ, указывая на прохождение тока . Поток тока отключается при отпускании переключателя. Чтобы дать более короткое определение, тактильный переключатель — это устройство мгновенного действия, действие которого воспринимается на ощупь. Эта ощутимая обратная связь дает пользователю некоторую уверенность в том, что переключатель сработал и сигнал прошел. Также доступны модели с тактильным переключателем, которые отключают ток при нажатии переключателя и снова включают его при отпускании. Эти «нормально закрытые» тактильные переключатели также доступны в CUI Devices.

Примеры распространенных тактильных переключателей

Переключатели этого типа начинались как мембранные или трафаретные переключатели в начале 1980-х годов для использования в клавиатурах и клавишных панелях. Их отсутствие тактильной обратной связи и низкая производительность быстро встретили сопротивление, пока в конце 1980-х годов не были представлены устройства с металлическими куполами как часть конструкции переключателей. Куполообразная конструкция обеспечивала тактильную обратную связь наряду с более надежным методом срабатывания и большей долговечностью. Сегодня тактильные переключатели широко используются в качестве устройств ввода в тысячах коммерческих и потребительских устройств.

Тактильный переключатель по сравнению с кнопочным переключателем

У пользователей может возникнуть некоторая путаница при наименовании тактильных переключателей, поскольку их часто называют кнопочными переключателями. Кнопочный переключатель предназначен для обеспечения протекания тока в цепи, когда привод нажимается и проходит заданное расстояние, и останавливает поток тока при повторном нажатии. Кнопочные переключатели могут быть установлены либо на панелях, либо непосредственно на печатных платах (PCBs). Чтобы узнать больше о кнопочных переключателях, прочитайте наш блог о кнопочных переключателях 101.

С другой стороны, тактильный переключатель пропускает ток, когда привод нажимается и удерживается, и останавливает ток, когда его отпускают, или наоборот. Ход привода минимальный. Они известны как переключатели «мгновенного действия», и хотя некоторые кнопки являются мгновенными, все тактильные переключатели таковы. Тактильные переключатели также обычно намного меньше, чем кнопочные, и из-за своей конструкции часто имеют более низкие номинальные значения напряжения и тока. Они также обеспечивают звуковую или тактильную обратную связь и предназначены исключительно для непосредственного монтажа на печатных платах.

Особенности и преимущества тактильных переключателей

Тактильные переключатели предлагают важные и полезные функции, которые могут улучшить восприятие продукта пользователем. Во-первых, они обеспечивают мгновенное включение цепи — ток включается, когда переключатель нажат, и выключается, когда переключатель отпускается, или наоборот. Это обеспечивает более быстрый ввод данных, как на клавиатуре компьютера, и непрерывную работу до тех пор, пока это не потребуется, как на клавиатуре управления двигателем.

Во-вторых, и это наиболее важно, тактильные переключатели обеспечивают оператору тактильную и слуховую обратную связь, подтверждая, что переключатель включен и питание подается на цепь. Они также, как и в случае компьютерных клавиатур, обеспечивают полноценное физическое «ощущение» функции набора текста, что также может указывать на пропущенные штрихи или отсутствие ввода.

В-третьих, тактильные переключатели обычно работают при более низких номинальных значениях мощности и тока. Это делает их менее дорогостоящими в производстве и лучше подходит для низковольтных устройств и систем. Более низкое напряжение также означает меньшее искрение в точках контакта.

Наконец, тактильные переключатели с очень небольшим количеством движущихся частей обычно служат дольше, чем другие механические переключатели. Это позволяет использовать их непосредственно на печатных платах, не беспокоясь о снятии для ремонта. Это также означает, что по сравнению с другими типами переключателей их использование в изделии обходится дешевле.

Базовая конструкция тактильного переключателя и работа

Тактильные переключатели несколько элегантны в своей простоте, поскольку в них используется очень ограниченное количество деталей для выполнения их предполагаемой функции. Базовая конструкция тактильного переключателя обычно состоит из четырех частей, в том числе самого большого компонента — формованного полимерного основания (4) , содержащего клеммы и контакты для подключения переключателя к основанию печатной платы.

Базовая конструкция тактильного переключателя

Контактный купол (3) дугообразной формы входит в основание и отклоняется или меняет форму под действием силы. Этот процесс производит слышимый и тактильный щелчок тактильного переключателя. Купол соединяет два фиксированных контакта в основании при изгибании и, таким образом, питает цепь. Когда рабочая сила снимается, купол возвращается к своей первоначальной форме, и цепь прерывается. Купола изготавливаются как из металла, так и из других материалов в зависимости от необходимой тактильной и звуковой обратной связи.

Поршень (2) находится сверху контактного купола и нажимается, чтобы согнуть купол и активировать переключатель. Плунжеры могут быть изготовлены из металла, резины или других материалов и могут быть плоскими или иметь приподнятые выступы, в зависимости от потребностей продукта в целом. Тип материала, используемого в поршне и контактном куполе, также определяет тактильное ощущение и звук щелчка.

В верхней части плунжера находится крышка (1) , которая защищает внутренний механизм переключателя. Он может быть изготовлен из металла или других материалов, в зависимости от предполагаемого использования переключателя и степени необходимой защиты. Специальные крышки могут также включать клемму заземления для защиты от статического разряда.

Технические характеристики тактильного переключателя

Выбор правильного тактильного переключателя для вашего продукта — это не просто процесс оценки спецификаций в техническом описании продукта. Тактильные переключатели из-за их «ощущения» и «звучания» могут влиять на восприятие пользователем качества продукта в целом. Это восприятие может быть трудно поддается количественной оценке. Сила, необходимая для активации переключателя, и тактильная обратная связь, которую ощущает пользователь, должны соответствовать применению и будут варьироваться от потребительских до промышленных продуктов.

Часто имеет смысл сопоставить характеристики конкретного коммутатора с его применением, протестировав фактический коммутатор в прототипе. Например, для автомобильного переключателя может потребоваться большее усилие срабатывания, чтобы избежать ошибок ввода, вызванных вибрацией автомобиля. Переключатель, используемый на принтере или потребительском игровом продукте, может быть менее чувствительным. Разумеется, в любом случае переключатель также должен надежно функционировать в течение всего срока службы изделия.

При всем при этом существует множество конструктивных спецификаций, применимых к тактильным переключателям, в том числе:

• Номинальное напряжение : (иногда называемое номинальной мощностью) указывает максимальное напряжение, которое переключатель может выдержать в разомкнутом или замкнутом состоянии. Номинальное напряжение на тактильных переключателях обычно низкое.
• Номинальный ток : максимальный ток в амперах, который переключатель может выдержать до повреждения.
• Сила активации : (также называемая рабочей силой) количество силы или давления (выраженное в граммах силы или gf), которое необходимо для перемещения привода на переключателе.
• Отклонение : (также называемое ходом привода) общее расстояние перемещения нажатого переключателя.
• Усилие контакта : сила или давление (выраженное в граммах), необходимое для того, чтобы переключатель соединил клеммы и вызвал подачу питания.
• Высота привода : высота привода над корпусом переключателя.
• Диапазон жизненного цикла : ожидаемая продолжительность переключения при нормальных условиях эксплуатации.
• Диапазон температур : диапазон температур, в которых переключатель будет работать в соответствии со спецификациями.
• Тип монтажа : метод, используемый для монтажа коммутатора на печатной плате либо через отверстие, либо на поверхности.
• Степень защиты IP : международный стандарт, который классифицирует степень защиты переключателя (или другого изделия) от проникновения пыли и жидкостей.

Примеры стандартной высоты привода тактильного переключателя

Типы тактильных переключателей

Тактильные переключатели доступны двух основных типов: стандартные (или открытые) или герметичные. Тактильный переключатель стандартного типа не изолирован от внешних элементов, таких как пыль, газы или вода. Герметичный тип имеет механические элементы для защиты внутренних частей от попадания пыли и воды в агрессивных средах.

Доступны следующие типы тактильных переключателей:

• Круглые/квадратные/прямоугольные
• Смыв
• С подсветкой
• Миниатюрный
• Микро

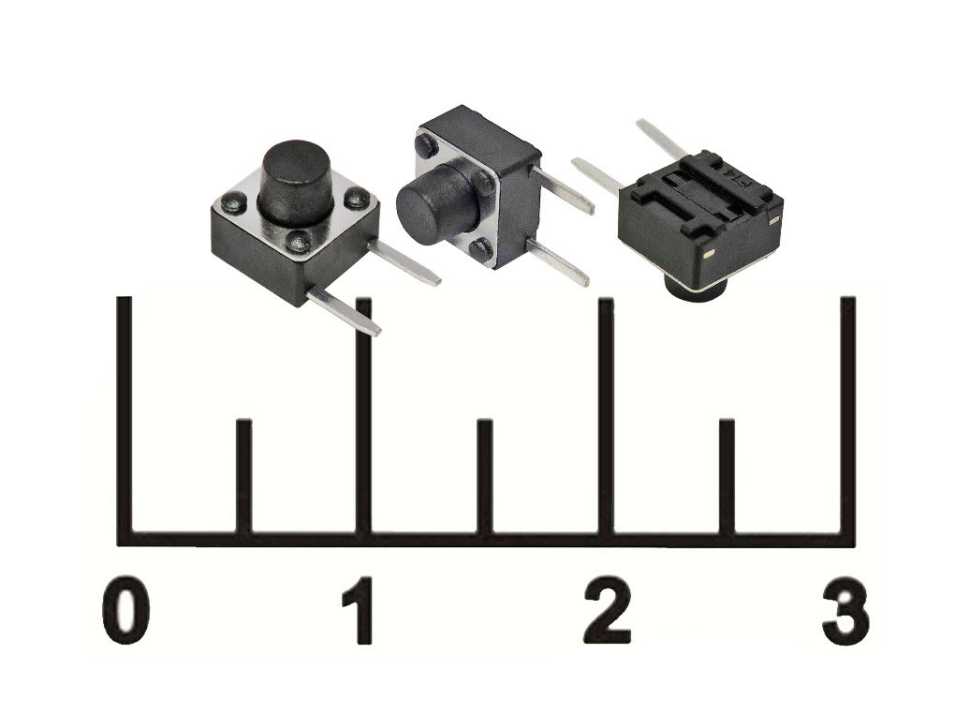

• Прямой угол
• Длинный ход
• 5-ходовой
• Массивы переключателей и клавиатуры

Как подключить тактильный переключатель

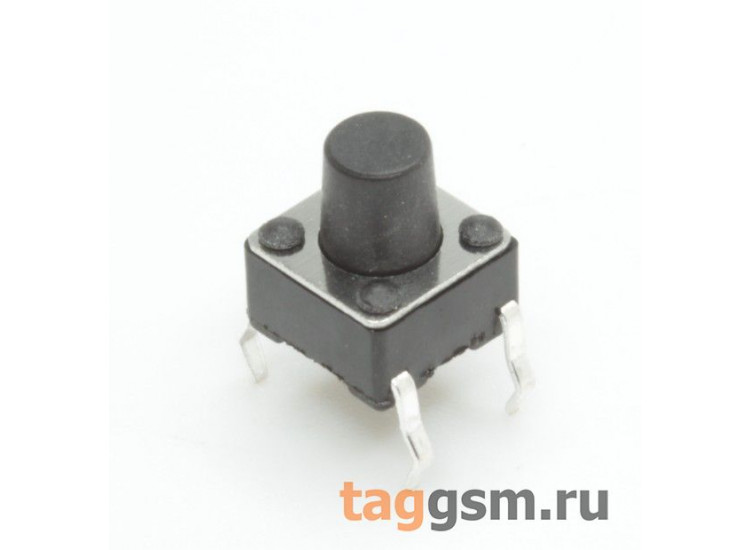

Тактильные переключатели обычно содержат 4 контакта. Эти контакты внутренне соединены в 2 набора. Цель использования 4 контактов — обеспечить стабильность при установке устройства на печатной плате. При подключении вам технически нужно использовать только 2 провода, но лучше всего использовать все возможные контакты, понимая, что пары соединены внутри. Тактильные переключатели также доступны только с 2 контактами. Также доступны 5-контактные тактильные переключатели, позволяющие управлять джойстиком в очень маленьком корпусе.

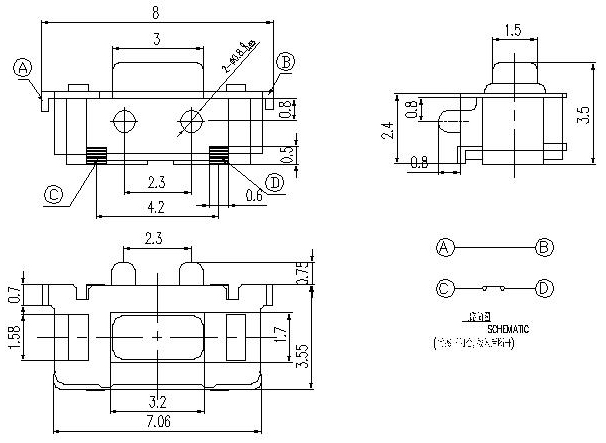

Типичная конфигурация контактов тактильного переключателя

Применение тактильного переключателя

Благодаря своему небольшому размеру, малой высоте и длительному сроку службы тактильные переключатели подходят для многих нужд в различных типах потребительских и промышленных товаров. Список некоторых типичных приложений включает:

• Клавиатуры и клавишные панели
• Пульты дистанционного управления
• Игровые контроллеры
• Телефоны
• Игрушки
• Музыкальные инструменты
• Ноутбуки
• Бытовая техника
• Охранная электроника
• Промышленные средства управления
• Электрические и электронные инструменты
• Портативное оборудование
• Медицинское оборудование

Некоторые новые приложения, в которых используются преимущества компактных размеров, легкого веса и долговечности тактильных переключателей, включают носимые технологии, интеллектуальные бронежилеты и нательные камеры.

Заключение

Тактильные переключатели — разумный выбор, когда в продукте требуется маломощное, мгновенное управление мощностью действия или ввод данных, а также когда желательна тактильная и слуховая обратная связь. CUI Devices предлагает линейку тактильных переключателей с компактными размерами, диапазоном высоты привода и несколькими вариантами конфигурации.

переключателей — каким образом я буду размещать мгновенный тактильный переключатель на макетной плате без пайки

Задавать вопрос

Спросил 9 лет, 5 месяцев назад

Изменено 5 лет, 9 месяцев назад

Просмотрено 33k раз

\$\начало группы\$

Ну я новичок в электронике. Итак, у меня есть 4-контактные тактильные переключатели, и я не могу их разместить на макетной плате. Вот плохо нарисованное мной фото двух способов размещения. Простите меня за такое дерьмовое фото.

Итак, когда я помещаю переключатель в положение (A) (следуйте изображению), переключатель настолько ослаблен. Я добавляю другое изображение.

Итак, в типе A, когда я подключаю один верхний конец к + ve батареи, прямой ток виден на одном нижнем конце (ИЗОБРАЖЕНИЕ 2), но другой нижний конец не течет, только если я нажимаю переключатель и удерживайте его, на другом конце также течет ток.

Теперь перейдите к типу B. Здесь я размещаю тактовый переключатель горизонтально (B) и подключаю любой из двух левых контактов к + ve батареи, другой левый контакт также заряжается, из-за вертикальные линии отверстий (вертикальные по отношению к изображениям) макетной платы. так что, если я подключу это, оба конца правой стороны будут заряжаться. даже если я нажму на переключатель, все равно будут заряжаться правые концевые контакты. Я видел много руководств по сложным схемам на YouTube, где они использовали тактовый переключатель и поместили его в тип (B), и они нажали переключатель один раз, но не удерживали его, и ток начал течь. они снова нажали на переключатель, и цепь разорвалась. Как я могу правильно использовать тактовый переключатель в качестве правильного переключателя, поместив его в тип (B), и я хочу использовать его как правильный двухпозиционный переключатель. Пожалуйста помоги. Если в моем описании есть ошибки, то вы можете отредактировать его или прокомментировать. Пожалуйста, помогите. Я знаю, что не знаю многих терминов электроники, и я только начал все как новичок. Пожалуйста помоги.

• переключатели
• макетная плата

\$\конечная группа\$

4

\$\начало группы\$

Возможно, этот рисунок поможет.

Как вы можете видеть в правой части части схемы, контакты 1 и 2 соединены вместе. Контакты 3 и 4 соединены вместе, и действие переключателя происходит между этими парами контактов.

С помощью мультиметра, настроенного на низкое сопротивление (сопротивление), вы обнаружите, что два набора контактов имеют короткое замыкание. На схеме они соответствуют контактам (1,2) и (3,4).

Чтобы получить действие переключателя, вам нужно подключить одну сторону вашей схемы к контактам 1,2, а другую сторону к контактам 3,4. Конечно, вам не нужно подключать оба контакта с каждой стороны переключателя. Он будет работать при соединении 1 и 3 или 2 и 3 и т. д.

спецификацию можно найти здесь http://www.omron.com/ecb/products/pdf/en-b3s.pdf

\$\конечная группа\$

2

\$\начало группы\$

Похоже, у вас есть один из этих:

Все те, которые я использовал, были переключателями SPST с двумя ножками, которые направлены друг к другу, соединенными вместе в электрически идентичных парах; переключение происходит от пары к паре.

Как вы заметили, на вашей схеме B переключатель действует как перемычка между контактными площадками.
В A нижний правый контакт всегда должен быть на +Ve; 2 левых контакта будут на +Ve, когда кнопка нажата, и в противном случае будут плавающими.

Эти переключатели были разработаны для печатных плат, а не для макетных плат без пайки, но они будут работать нормально, если вы немного выпрямите контакты.

\$\конечная группа\$

\$\начало группы\$

Один из советов — приобрести переключатель серии Omron B3F-6000 (я заказал Omron B3F-6022, они есть у Mouser) или аналогичный переключатель вместо используемых вами четырехногих переключателей. Как показано на рисунке ниже, эти переключатели имеют два контакта на расстоянии 5 мм друг от друга, что делает их почти идеальными для макетирования. Просто отрежьте их от ленты с помощью пары боковых резаков и вставьте их, как любой другой двуногий компонент.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Что это такое, особенности, типы, принцип работы и области применения

Вам нужен простой способ управления цепями или механизмами? Тогда проводка кнопочного выключателя – это то, что вам нужно.

Кнопочные переключатели могут управлять питанием в цепи или действиями в машине. Например, выключить свет или запустить таймер в микроволновой печи.

Однако существует несколько типов кнопочных переключателей, и вы можете запутаться, пытаясь выбрать правильный.

Но не волнуйтесь. В этой статье мы покажем вам все, что вам нужно знать о кнопочных переключателях, и даже о том, как легко подключить их к вашей цепи.

Начнем!

Что такое кнопочный переключатель?

Кнопочные переключатели представляют собой открытые тактильные переключатели, которые могут управлять цепью или выполнять определенное действие только при нажатии кнопки. Другими словами, он может включать цепь при нажатии и выключать курс при отпускании.

В зависимости от типа переключателя кнопки могут работать с фиксацией или мгновенным действием.

Кроме того, производители обычно изготавливают кнопки из прочных и долговечных материалов, таких как пластик или металл, чтобы они не изнашивались при постоянном использовании.

Кроме того, поверхность кнопочного переключателя может быть либо плоской, либо иметь форму, которую можно быстро нажать или нажать пальцем.

Кроме того, старайтесь не путать кнопочные переключатели с обычными переключателями. В то время как переключатели имеют постоянные положения включения и выключения, кнопки имеют только временные функции включения и выключения. Кроме того, когда вы нажимаете кнопочный переключатель, он остается в этом нажатом состоянии до тех пор, пока вы не нажмете его снова, чтобы отпустить.

Функции кнопок и технические характеристики

Здесь мы перечислили основные функции и технические характеристики кнопочного переключателя.

Характеристики

• Тактильная обратная связь обеспечивает четкий щелчок
• Максимальный отскок контактов 5 мс
• Его диэлектрик выдерживает до 250 В переменного тока в течение одной минуты
• Литая клемма переключателя предотвращает повышение потока в контур
• Имеет защелкивающийся наконечник

Технические характеристики

• Он использует режим тактильной обратной связи
• Он имеет макс. номинальную мощность 50 мА 24 В пост.
• Диапазон рабочих температур от -20 до +70 ℃
• Диапазон температур хранения от -20 до +70 ℃

Типы кнопочных переключателей

Типы кнопочных переключателей включают:

• Arduino push buttons
• Momentary push buttons
• 2-position push buttons
• Miniature push buttons
• Push to make switch pushbuttons
• Tactile push buttons
• PCB push button switches
• Industrial push buttons
• Dual push -кнопочные выключатели
• Кнопочные выключатели
• Кнопочные выключатели на печатной плате
• Кнопки для монтажа на панель
• Кнопочные выключатели с блокировкой
• Дверные кнопочные выключатели

Как работает кнопочный переключатель?

Принцип работы большинства кнопочных переключателей одинаков. Таким образом, как только вы нажимаете на привод или кнопку, они нажимают на внутреннюю пружину и контакты. Кроме того, это действие затрагивает стабильные соединения, находящиеся в нижней части коммутатора.

Более того, процесс нажатия выключателя может либо замкнуть, либо разомкнуть вашу электрическую цепь. Как только вы снова нажмете кнопку, внутренняя пружина втянется и вернет кнопку, подключенную к ее прежнему состоянию.

Схема кнопочного выключателя

Кроме того, вы можете выбрать кнопочный переключатель с обычными «разомкнутыми контактами» или «замкнутыми контактами».

Если у вас есть мгновенный переключатель, вам придется поддерживать давление, которое вы прикладываете к элементу управления, чтобы выполнить действие. С другой стороны, переключатели с фиксацией могут оставаться нажатыми до тех пор, пока вы снова не нажмете кнопку, чтобы отпустить ее.

Как подключить проводку кнопочного переключателя Проводка

Проводка переключателя

Кнопка, с которой мы будем работать, представляет собой металлический кнопочный переключатель диаметром 19 мм с функцией самоблокировки и пятью контактами.

Пять контактов включают нормально закрытый (NC) контакт, нормально открытый (NO) контакт, два светодиодных контакта и общедоступный контакт C.

В этой конфигурации черный и красный провода соответствуют проводам светодиодов, желтый — нормально замкнутому, зеленый — общедоступному проводу C и синий — нормально разомкнутому.

Чтобы начать подключение кнопочного переключателя, подсоедините общедоступный зеленый провод C к положительной клемме источника питания. Затем соедините красный провод светодиода с плюсовой клеммой цепи или устройства, которым вы хотите управлять, и соедините его с синим проводом NO.

Затем возьмите отрицательную клемму устройства или цепи и черный светодиодный провод и подключите их к положительному полюсу источника питания.

После этого светодиод должен загореться, когда вы нажмете кнопку, чтобы активировать вашу цепь или устройство, или погаснуть, когда вы отключите его.

В качестве альтернативы вы можете выполнить те же шаги, описанные выше, но вместо того, чтобы подключать взаимное соединение к синему проводу NO, вы подключите его к желтому проводу NC.

Подключение кнопочного переключателя Подключение к Arduino

При их нажатии кнопка переключается для создания соединения между двумя точками цепи. Мы включим встроенный светодиод, подключенный к контакту 13 Arduino, когда вы нажмете кнопку для этого проекта.

Что вам понадобится

• Arduino Poard
• Макета
• 10K OHM ON DOWNLOW RESTON
• MOMEROURY PANT SWITCTE
• .0375

  Сначала подключите к макетной плате три соединительных провода. Затем подключите первые два провода (красный и черный) к длинным вертикальным рядам на макетной плате. Этот процесс дает вам доступ к земле и источнику питания 5 В.

  Затем используйте третий провод для подключения второго цифрового контакта и одной из клемм кнопки. Затем подключите ту же клемму через подтягивающий резистор к контакту заземления. Кроме того, подключите вторую кнопочную клемму к контакту питания 5 В.

  Теперь он остается открытым, когда вы не нажимаете кнопку. Таким образом, между двумя клеммами кнопки не будет никакой связи. Следовательно, это означает, что второй контакт останется подключенным к земле через подтягивающий резистор, и мы будем считывать НИЗКИЙ сигнал.

  Но, когда вы нажимаете кнопку, он переходит в закрытое состояние и создает соединение между двумя своими терминалами. Затем он подключает контакт 2 к источнику питания 5 В. В результате вы получаете ВЫСОКИЙ сигнал.

  В качестве альтернативы вы можете сделать противоположные соединения с этой схемой. Например, подтягивающий резистор будет удерживать вход на ВЫСОКОМ уровне и переходить в НИЗКИЙ, когда вы нажимаете кнопку. В этом случае светодиод обычно горит и выключается только после нажатия кнопки.

  Интересно, что при отключении вывода цифрового ввода-вывода светодиод будет постоянно мигать. Почему? Потому что отсоединение штекера приведет к тому, что вход «плавает». Другими словами, он будет случайным образом переключаться между сигналами LOW и HIGH. По этой причине для этой схемы необходим подтягивающий или подтягивающий резистор.

  Push Button Switch Wiring: Applications
  • Magnetic locks
  • Calculators
  • Kitchen appliances
  • Push-button telephones
  • Arcade gaming
  • Light switches
  • Душевые системы и смывы для унитазов
  • Прочие механические и электронные устройства
  • Прочее бытовое и коммерческое применение
  Заключительные мысли

  Кнопочные переключатели предлагают различные способы их использования в ваших проектах. Они даже могут упростить некоторые действия, поскольку вам нужно нажать кнопку. В основном вы увидите, что эти кнопочные переключатели включают/выключают устройство, но у них есть и другие приложения.

  Некоторые из этих кнопок оснащены светодиодами, которые помогают отображать текущее действие. Например, красный цвет означает остановку, а зеленый — включение или начало действия.
