ROLSEN неисправности | Секреты телемастера

Подборка неисправностей телевизоров марки ROLSEN

Вся информация взята из открытых источников- литературы, интернет-форумов и личного опыта, регулярно пополняется и предназначена для специалистов, занимающихся ремонтом телевизоров, для облегчения диагностики неисправностей.

*******

Полезные ссылки в тему:
* Современные телевизоры, Устройство и ремонт, книга, выпуск 70
* Книга из серии РЕМОНТ, выпуск 88
*

ROLSEN C 2116 несколько случаев: отключается через 5-8 секунд — утечка С028 по шине
PROTECT

ROLSEN C2116 нет звука по AV
очередной прокол: вход нч звука ничем не защищен от статики—55 нога TB1238AN через
емкость идет на разъем и все!, при соединении кабеля происходит перезаряд С243 результат: —
пробой входа! Решением может служить дополнительный резистор 30-47 ком по минусу С243
на землю.

ROLSEN C2116. Неисправность- не регулируется звук. OSD отображается, шкала перемещается, громкость на полную, звук выключается только лишь в положении «Volume 0».
Причина- слет прошивки EEPROM 24C04.
С чистой памятью телевизор запускается, но может мала геометрия и нет русского OSD, поэтому необходимо устанавливать прошитую микросхему.

ROLSEN 2116 пришёл с неисправностью периодически не включается из дежурного
режима, или пропадает изображение звук остаётся, но пощёлкав вкл\выкл можно получить
нормальное изображение. При промере режимов заметил, что напряжение питания процессора
TMP87CM38N в дежурном режиме периодически падает до 3,6-3,8v. Сравнив со схемой
обнаружил C804 должна быть 470мкф, стоит 100*50v, R802 вместо 2,2кОм, стоит 1кОм. На
коллекторе транзистора V801 2SC2688 было около 10v, а после установки 470*50v и 2,2кОм
поднялось до 14,8v. Пяти вольтовый стабилизатор питания процессора заработал нормально.

Rolsen C21R20 Телевизор не включается, сгорели в блоке питания предохранитель на
2А и выпрямительный диод D805, после их замены телевизор запустился, но нет настройки на
каналы, оказалось, что переход Б-Э у транзистора V001 C1815 имеет короткое замыкание,
после его замены настройка появилась.

Rolsen C21R92/95 Процессор TDA9381PS/N2/2I1373 После прохождения теста все ОК
переходит в дежурный режим. Отключал 36 ногу безрезультатно, что интересно картинка есть
звук нормальный через пару дней пришла мысль на другом тв отключить все защиты и
поставить память он перестал уходить в дежурку стал по очереди включать защиты
выключился на BCF — АББ поменял TDA6107 все заработало.

Rolsen C-2119 Неисправность: мал размер по вертикали — проверка показала, что
кадровая микросхема и обвязка, а также питание в норме, оказалось, что сбились опции в
памяти, программатора не было, и устанавливал вручную позиции VLIN и HIT, это видно
визуально. Микроконтроллер CH 08T0934, вход в сервисное меню: на пульте: убрать громкость
до «0» и при нажатой кнопке»MUTE» нажать «MENU» на передней панели телевизора. Листать
красная и зелёная кнопки, изменять значения жёлтой и синей кнопками.

Сервисные опции:
VLIN 0B; VSC 00; VLIS 00; SBY 00; SRY 08; RAGC 04; AFT 00; HAFC 00; V25 00; V50 00;
BRTS 00; SELF 00′ SELF VCO 80; SELF AGC 20; SELF BRTC 80; SELF CNTC 20; SELF TNTC
00; SELF COLC 10; PNUM 20; SNUM 20; VHFL-L 10; VHFL-H 02; VHFH-L F0; VHFH-H 00;
UHF-L D8; UHF-H 00;
VM2 00; LANG 03; ZHP 43; OSD 0F; OPT F3; MODE 50; RCUT 46; GCUT 55; BCUT 40;
GDRV 40; BDRV 40; CNTX 3F; BRTC 35; COLC 40; TNTC 40; COLP 00; COLS 40; SCHT 08; CNTC 16;
CNTN 08; BRTX 20; BRTN 20; COLX 35; COLN 00; TNTX 28; TNTN 28; ST3 20; SV3 20; ST4
20; SV4 20; SHPX 1A; SHPN 1A; TXCX 2A; RGCN 16; VMO 3C; VM1 00; HPOS 12; VP50 07; HIT
14; HPS 00; VP60 00; HITS 00.

Rolsen C-2121 Узкая горизонтальная полоса – кадровая микросхема TDA 8356 треснута
пополам, после её замены кадровая появилась но в верхней части экрана видны ЛОХи ,
оказался R416 на 22 Ома в обрыве после его замены всё пришло в норму.

Rolsen C-2160 Внизу экрана появляются с начала еле заметные, но с прогревом всё
более заметные горизонтальные чёрные полоски, проверка и замена обвязки кадровой
микросхемы этот недостаток не устранила, только после замены кадровой микросхемы STV
9302A на TDA 9302H всё стало нормально. Вход в сервисное меню телевизора: на панели
телевизора громкость до «0» и одновременно на пульте нажать DISPLAY, листать PR+ и PR-,
изменять настройки VOL+ и VOL-, выход STANDBY.

Rolsen C-2190 Не выходит из дежурного в рабочий режим – короткое внутреннее
замыкание на GND 5 ноги (KEY) и 57 ноги (GND osc) в процессоре CH05TO102 (TDA
9381PS/N2/2I1091).

Rolsen C2131, C2133, C2150 состав TDA9381 память 2С08 Неисправность: На экране
хаотические синие линии, изображение дрожит по кадрам. Как будто нет синхронизации по
кадрам. Лечиться просто параллельно ОС кадрам поставить сопр.560-680 Ом.

Rolsen C2119 Неисправность: уменьшен размер по горизонтали, увеличен размер по
кадрам с заворотом сверху. Проверка блока питания показала полную потерю ёмкости
электролитического конденсатора 200,0х160v по выходному выпрямителю 130V. После замены
конденсатора ТВ работает нормально.

ROLSEN C2119 Неисправность: нет кадровой развёртки. После замены кадровой
микросхемы, при прибавлении громкости с панели телевизора пропадают изображение и
звук, на растре снег. Необходимо тщательно пропаять всё в районе микроконтроллера, т.е.
при механическом воздействии где-то на плате нарушается контакт.

ROLSEN C-2121 Неисправность: растр заужен по кадрам. В обрыве R405 на 1,1 Ома.

Rolsen C-2116 При включении в АВТОТЕСТЕ выдает ошибку BUS 011. В рабочем
режиме нет настройки на каналы. Виной всему оказалась микросхема LA7910.

ROLSEN C2116, 2118, 2119 с трансформатором дежурного режима часто приходится
менять сетевые диоды D803-D806 (RM11C), если ТВ попал вторично в ремонт с заменой
одного из этих диодов, необходимо также заменить сетевой конденсатор 100мкф*400в.
Конденсатор периодически обрывается, после чего возникает мощный импульс, который
выводит из строя начиная с диодов D803-806, VT802, заканчивая процессором CH08T0934 —
через трансформатор дежурного режима.

Rolsen С2116 Неисправность: не запускается блок питания рабочего режима.
Неисправен транзистор V802 (2SA1015).

ROLSEN 2120 Неисправность: нет цвета в SECAMе в PALе есть. Заменить С703 33н
(расположен рядом с ТА1275).

ROLSEN C2116. Неисправность: отсутствует цвет в системе SECAM. Пробит
конденсатор С703 (33n) на 7 ножке N701 TA1275AZ.

ROLSEN C2190 Неисправность: принесли с диагнозом, неисправен процессор
TDA9381PS/N2/2I1091. Телевизор не переключается из дежурного режима в рабочий. Блок
питания цел, напряжения на шинах SDA и SCL отсутствуют. EEPROM не виновата, кварц
годен. Отсутствует напряжение +3,3в на 56 ноге процессора, на 61 и 54 ножках напряжение
+3,3в есть. Меняем маленький зелененький дроссель L188C.

ROLSEN C2120. Неисправность: экран голубой, ничего нет, экранное меню не
высвечивается, служебных символов нет. На 28 ноге процессора управления должно быть
4,85в на самом деле было 1,4в. Пробит переход база эмиттер транзистора С1815, подключен к
27 ноге процессора коллектором.

Rolsen C1420. Процессор управления TDA9381PS/N2/2I1091 Неисправность: при
включении телевизора появляется растр с обратным ходом луча и через 4-5 сек.
переключается в дежурный режим. На команды с пульта и передней панели не отвечает.
Причина- обрыв R894 270K, cтоит в цепи базы транзистора v890 вырабатывающий сигнал
MUTE.

Rolsen C1425. Неисправность: пропадает звук в системе DK. Не пропаян резистор
R264 820 Ом.

Rolsen C2116. Неисправность: после прогрева ТВ начинают изменяться оттенки
цветов. Неисправен видеопроцессор TB1238AN.

Rolsen C2116 Неисправность: нет графики OSD. На выводе 27 процессора
(CH08T0934) отсутствуют кадровые импульсы. Пробит транзистор V010 (2SC1815).

Rolsen C1410. Неисправность: БП не выходит на рабочий режим. U вых. Всего 20V.
Проблема в неисправном оптроне PC817.

Rolsen C1425 Неисправность: после включения происходит процедура тестирования,
всё ok пока не доходит до «Audio processor», ставит «……..» , ok НЕ говорит, и экран гаснет,
иногда на пол секунды успевает появиться изображение. Нажимаем «menu»,
соответственно выводится menu и появляется изображение и звук тоже! НО при этом он
перебирает по пунктам снизу вверх. кнопкам на передней панели не подчиняется вообще
(замка нет) однако после начинает жить своей жизнью пульта не слушается, выключается
в дежурный режим, через некоторое время самостоятельно включается и все повторяется
заново и так до бесконечности. Проблема в микроконтроллере TDA9381PS/N2/2i1091.



С чего начинать ремонт телевизора

Всем привет!
При ремонте различной электронной аппаратуры первостепенной задачей является
определение неисправности. Зачастую поиск причины выхода из строя того или иного устройства занимает гораздо больше времени, чем её устранение.
Данная статья предлагает некую методику поиска неисправности в современных  телевизорах. Когда встречаются ситуации, что телевизор не подаёт никаких признаков жизни, я стараюсь придерживаться именно этого метода выявления поломки.
Итак, с чего следует начинать.
Для начала, после «вскрытия» аппарата, нужно очистить его «нутро» от пыли. Можно воспользоваться небольшой кистью и пылесосом, а можно как-нибудь по-другому, главное результат.
После чистки нужно внимательно осмотреть плату на предмет видимых глазу дефектов радиокомпонентов (вздутые конденсаторы, почерневшие резисторы и сопротивления, пробитые буквальным образом микросхемы или транзисторы и выгоревшие дорожки).
Также следует обратить внимание на «пушку» кинескопа: если она прозрачная, то всё хорошо, если молочно-белого цвета, то кинескоп неисправен (вышел вакуум). Если визуально обнаружить неисправность не удалось, то проверьте кабель питания телевизора и защитный предохранитель. Также следует проверить сетевую кнопку включения телевизора.
Если сгорел предохранитель, то не спешите менять его и включать аппарат, так как он может гореть от короткого замыкания в цепи питания и неисправного позистора (как менять позистор читайте
ТУТ).
Затем переходим к проверке блока питания. Для этого нужно отключить нагрузку, а именно выходной каскад строчной развёртки и вместо него подключаем лампу 220В и 60…100Вт. В зависимости от размера кинескопа напряжение питания строчной развёртки (СР) варьируется от110 до 150 В. Находим во вторичных цепях конденсатор фильтра питания СР (обычно он имеет номинал 47…220мкф 160…200В), который стоит после выпрямителя питания СР и параллельно ему и подключаем лампу накаливания, имитируя нагрузку.
Чтобы отключить нагрузку, находим после этого конденсатора дроссель, ограничительный резистор или предохранитель (иногда просто перемычка), через который поступает питание на каскад СР и отпаиваем его.

Из-за неисправности элементов обвязки в блоке питания (БП), при включении может выйти из строя ключевой транзистор или микросхема БП. Чтобы этого не случилось БП нужно включать через ещё одну лампу 220В 100…150Вт, которая послужит в качестве предохранителя. Если при включении эта лампа ярко горит, то следует проверить входные цепи, выпрямитель (диодный мост) сетевой, силовой конденсатор и ключевой элемент БП (транзистор или микросхема). А если лампа загорелась и погасла или стала светиться слабо, то, скорее всего, блок питания в норме и далее нужно отсоединить эту лампу и дальнейшую диагностику производить без неё.

Теперь включите БП и замерьте напряжение на нагрузке: если кинескоп диагональю 20…21 дюймов, напряжение должно быть 110…130В, если диагональ кинескопа 25…29 дюймов, то 130…150В.
При превышении этих значений нужно проверить элементы в первичной цепи БП и цепи обратной связи. Также следует обратить внимание на электролитические конденсаторы, ёмкость которых при высыхании уменьшается и это приводит к нестабильной работе и повышению напряжений.
При заниженных напряжениях нужно проверить вторичные цепи на предмет замыканий и больших утечек. Также нужно проверить защитные диоды в питании СР, если таковые имеются (обычно это R2K, R2M или аналогичные). Также следует проверить защитные диоды в цепи питания кадровой развёртки (КР).
Убедившись, что БП исправен, убираем лампу, которую использовали вместо нагрузки, и впаиваем обратно элемент, который выпаивали чтобы отключить СР, тем самым восстанавливаем цепь питания СР.
Строчная развёртка
Чтобы проверить СР, желательно вновь установить лампу накаливания в качестве предохранителя. Если при включении лампа загорится и погаснет или будет слабо светиться, то выходной каскад СР исправен.
Если же лампа загорелась и продолжает ярко светить, проверьте исправность выходного транзистора СР. При исправном транзисторе и отсутствии высокого напряжения, нужно проверить наличие на базе этого транзистора управляющих импульсов. Если напряжения и импульсы в норме, то следующим шагом будет проверка исправности ТДКС.
Есть ещё одна поломка СР, благодаря которой БП не включается, а лампа, которая включена вместо предохранителя, ярко светится – это неисправность строчных отклоняющих катушек (пробой). Если эти катушки отсоединить и после этого телевизор включится, то неисправна отклоняющая система (ОС).
Кадровая развёртка
 Проверку кадровой развёртки (КР) следует начинать с измерения напряжения питания, которое, в большинстве случаев, берётся с обмотки строчного трансформатора. В первую очередь нужно проверить ограничивающий резистор, через который подаётся питание. Также часто выходит из строя выпрямительный диод в цепи питания КР и, собственно, сама кадровая микросхема.
Очень-очень редко бывает межвитковое замыкание в кадровых отклоняющих катушках. Проверку этих катушек лучше производить заменой.
Питание кинескопа
Если блоки питания и развёрток исправны, а экран телевизора не светится, то, в первую очередь, нужно проверить питание на накал кинескопа – оно должно быть в пределах 6…8В. Если напряжение поступает, проверьте целостность нити накала кинескопа.
Совет: если произошёл обрыв накальной обмотки в ТДКС, можно на сердечнике этого же трансформатора намотать новую обмотку – 3…6 витков провода МГТФ 0,14.
Блок цветности, видеоусилитель, радиоканал
При исправной развёртки и свечении экрана, но отсутствии изображения, можно по некоторым признакам определить неисправность того или иного блока:
Отсутствие изображения и звука указывает на неисправность радиоканала – видеопроцессор и тюнер.
Отсутствие изображения, но наличие звука указывает на поломку в блоке цветности или видеоусилителе.
Если есть изображение, но нет звука, нужно проверить УНЧ или видеопроцессор.
Блок управления
Следует сразу сказать, что при ремонте блока управления (БУ) желательно иметь необходимые данные на процессор управления (схема, даташит), которые можно найти в интернете.
Признаки, указывающие на неисправность БУ: тв не включается, не реагирует на кнопки управления и пульт, не регулируется громкость, яркость, контрастность и другие параметры, не настраиваются или не сохраняются каналы.
При не включении тв нужно проверить питание на процессор управления и работу тактового генератора (ТГ). Далее нужно выяснить идёт ли сигнал с процессора на схему включения (обозначается на процессоре «power» или «stand-by»): если сигнал поступает, ищем неисправность в схеме включения; если нет – меняем процессор.
Если тв не реагирует на пульт управления, следует
проверить сам пульт.  Если он исправен, нужно проверить путь сигнала от фотоприёмника до процессора. Если на вход процессора сигнал поступает, а на выходе нет никаких изменений, то, скорее всего, процессор неисправен.
Такой же принцип проверки действует и для кнопок управления на панели тв.

Всё это, конечно, лишь малая часть неисправностей, которые могут быть в телевизорах, но если бы, в своё время, у меня была такая инструкция по отыскиванию неисправных блоков, это намного облегчило бы мне моё начало деятельности на поприще мастера.

Пишите комменты, делитесь в соц.сетях!
Успехов вам!



Нет картинки с фиолетовой растровом и отсутствием ответа на элементы управления, решенные в BPL CRT TV

Главная> Гостевая пост> Нет изображения с фиолетовым растровом и отсутствие ответа на элементы управления, решенные в BPL CRT TV









Модель и производитель телевизора: BPL LFR20FA1

Жалоба: только фиолетовый растр, отсутствие экранного меню или отсутствие реакции на экранное меню.

История: Телевизор не включался много месяцев и был хорошо накрыт.

Предпринятое действие: Вскрыл и осторожно почистил телевизор, так как плата выглядела свежей и чистой, внутри было немного пыли и грязи. Искал вздутые конденсаторы или натянутые компоненты на телевизоре. Не удалось найти.

Устранение неполадок выполнено: загружено техническое описание микросхемы uController, Toshiba TMP87CM38N, и изучены присутствующие напряжения. Заметил, что напряжение сброса на контакт № 33 микросхемы равно нулю. Отследил режим ожидания и обнаружил, что один транзистор, управляющий командой режима ожидания, неисправен. Он не включался, чтобы пропустить напряжение на контакт сброса. Заменил его транзистором A1015 (PNP). Включил телевизор с тем же Фиолетовым растром, правда на этот раз телевизор реагировал на команды.
Проверены напряжения на микросхеме Chroma №TB1238AN. Напряжения присутствовали. Но сигналы обратной связи по вертикали были не в порядке, когда проверял на осциллографе. Подозрение на проблему в вертикальной микросхеме № TA8403K. Проверив все компоненты вокруг, заменил его. Но проблема продолжалась. Чтобы убедиться, что RGB в трубке в порядке, я проверил напряжения. Это было хорошо. Затем заменил сокет ЭЛТ, так как из-за неиспользования внутри контактов мог образоваться грибок. Без изменений. Затем удалил соединение RGB с платы ЭЛТ, после выключения телевизора, затем использовал контакты байпаса для подачи напряжения + и заземления на плату ЭЛТ с печатной платы.

Сначала вставил R и получил красный на экране, потом убрал его и вставил синий и получил синий на экране. Сделал то же самое для Зеленого и получил Зеленого на экране. Это указывало на то, что CRT в порядке, а RGB работает хорошо. Тогда подозрение было на Chroma IC. После проверки на наличие дефектных компонентов я заменил микросхему. Потом телевизор заработал с логотипом BPL и нормальным растровым изображением. Подал видеосигнал и несколько часов запускал телевизор, прежде чем закрыть заднюю крышку, так как он прошел тест на старение.
(Все электролитические конденсаторы на плате я не менял так как заказчик сказал что телевизор взят в аренду и они не хотят на него особо тратиться. На плате абсолютно не было сухого припоя! На плате был просто законченный заводской вид, на что было приятно смотреть!)

Вывод: Таким образом, результат был достигнут, давая другой опыт, результатом которого было удовлетворение, прыгающее в свою коллекционную сумку!

Спецификация uController

Vertical Feedback Signals found on the Chroma IC

The uController, Chroma IC Vertical IC



Very clean inside and fresh look of PCB

Доказательство безупречной работы (Качество изображения недостаточно хорошее из-за того, что электролитические конденсаторы не менялись)



Эту статью подготовил для вас Парасураман Субраманиан из Индии. ему 69лет и имеет более чем 30-летний опыт работы со старинным оборудованием, таким как радио Valve, усилители, кассетные магнитофоны, и в настоящее время изучает новейшие технические классы, проводимые Ассоциацией специалистов по электронике штата Керала. Он получил степень бакалавра делового администрирования, частный диплом в области радиотехники и вышел на пенсию с должности управляющего директора компании в США. В настоящее время работает консультантом в больнице и других учреждениях.

Пожалуйста, окажите поддержку, нажав на социальные кнопки ниже. Ваши отзывы о публикации приветствуются. Пожалуйста, оставьте это в комментариях.

P.S- Если вам понравилось это читать, нажмите здесь , чтобы подписаться на мой блог (бесплатная подписка). Таким образом, вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам. Спасибо!

Вы можете проверить его предыдущую статью о ремонте ниже

Нравится(47)Не нравится(0)

Электроника: Coretan bengkel

Changhong 21B18EA-TB1238AN

Hilang OSD, rusak atau sedikit short c didalam To osilator osd, solusi: open pin T osd yang di gnd.

Konka K2139C3-TB1238AN

Поиск lewat, difine OK tapi lama-lama mbleset, ganti c didalam T VCO (контакты 50 и 51 IC TB1238AN) dg c керамика 22pf.

Проблема Polytron

POLYTRON DIVA

IC программа HBT-00-02G
On sebentar (tampil logo) trus st-by, kerusakan : protec. Летак protec pin 62 IC HBT-00-02G, тег pd protec hanya sekitar 2v, кондиси нормальная харусня sekitar 5v. Ganti c402 1mf/50v dr pin 3 IC vertikal An 5522. beresss…………

Проблема Digitec

Digitec DM142021,MN152451FEL:
-Tegangan vt tak mau jalan, rusak R734 33k.
-Контрас тидак фунгси, русак R345 220к, R436 10к(дари абл).

Digitec TDA8361:

-Saat pertama on gambar normal, kemudian gambar menciut trus garis horisontal kanan-kiri kurang, tegangan 8v kurang, cek rangkaian Supplynya.
-Gambar kadang-kadang tidak nangkap siaran(teg agc 0),vertikal melipat bagian bawah,lama-lama kadang normal, C202 22nf agak short (pin 52 IC TDA8361).

Digitec super ninja:

Warna hilang, pin21 IC TA8690AN ada r10k trus diseri dgn R10k ke gnd, R10k yang ke gnd ganti dengan 5k.

Digitec 143031B

-tidak nangkap siaran, Tr303, Tr309
-Osd tak ada, Tr712.

Digitec DN1411M:

Gambar normal suara tidak ada(kresek-kresek), tapi kadang suara normal, rusak ZD 8v pada pin55 IC STV2286.

Digitec HBM-00-02:

Tidak ada gambar, hanya ada garis arah horisontal pada bagian bawah layar, программа IC rusak.

Digitec ichiban DC1402K:

-Gambar seperti agc terlalu besar.
— Поиск левата.
-AV в норме.
Rusak c133 2,2/50v, pd pin53ic TDA8841, agc.

Проблема Detron

Gambar polos suara normal, ganti IC memory TC89101P(ч.сли).

Detron модель-2065:

Тр горизонтальный серинг путус,ганти с462 6,6нф(пд колектор тр ч).
Биса на так биса офф, перикса Q506,Q505,Q507.

Проблема Goldstar

-Tidak ada suara, disearching lewat, rusak tr ID, letaknya disebelah ic memory
-Tidak warna, AV juga tidak warna, rusak c534(bentuk fisiknya seperti R10k).
-Tak ada gambar dan suara, нормальное экранное меню, аудиовыход ada, видеовыход tak ada, rusak Q202, (dr pin43 ic TA8690AN, PIF).
-Tak ada gambar(polos) suara normal, c501 short(pin 54 IC TA8690AN).

Проблема-проблема Panasonic Alfa Gold

Disini kami akan memaparkan sedikit kerusakan-kerusakan Panasonic Alfa Gold yang pernah kami alami.
>Теганганский выходной регулятор вышел из строя.
Jika ini tidak segera diatasi akan mengakibatkan kerusakan-kerusakan yang lebih fatal. Kerusakan ini dapat kita ketahui dengan gejala-gejala awal sbb;
— Saat pertama tv dihidupkan tidak segera menagkap siaran, baru setelah beberapa saat normal. Hal ini disebabkan kurang stabilnya tegangan поставка untuk VT тюнер akibat overnya tegangan выходной регулятор saat pertama dihidupkan.
— Shortnya ZD pada teg Поставка untuk VT тюнер, jika ini terjadi maka saat tv kita onkan tv tidak mau hidup dan ada bunyi «ngiiik».
Untuk mengatasi регулятор проблемы над ini kita harus mengganti semua elco yang nilainya 47 микро пада rangkaian регулятор. Jika elco telah kita ganti tegangan tetap over maka, cek резистор826 ян nilainya 22ohm,bianya putus.


>Эстафета буны «целек-целек», тв тидак мау вкл. Kerusakanbias terjadi pada R803 yang nilainya 470k.
>Изучение левата, точная настройка биса. Cek teg pada AFT out pin 30 IC AN5192K, jika tak ada tegangan,bianya ZDnya short.
>Jika terkena gambar yang terang(terlalu kontras) tv mati, led merah hidup. Путус р525, нилаиня 22к.

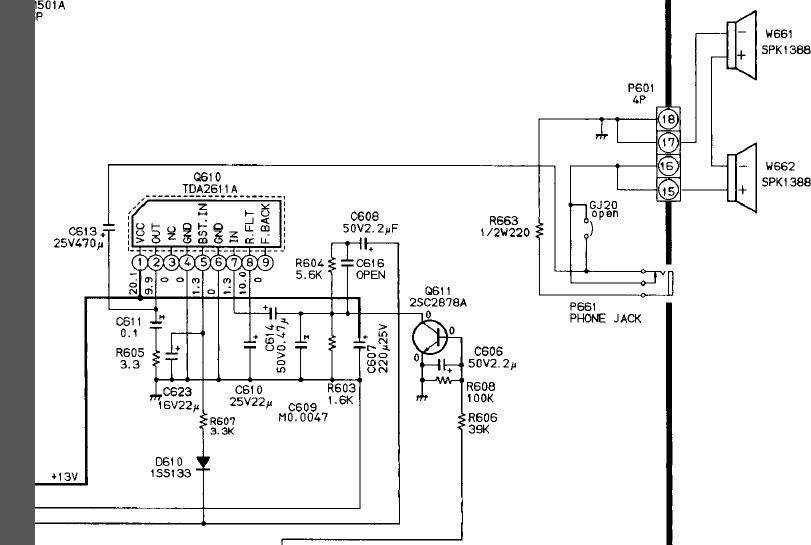

>Гамбар нормальный tidak ada suara, звук IC нормальный. Ини серинг Кали terjadi. kerusakan dioda disebelah IC audio, letaknya dipinggir PCB, ganti dengan D 4007.
>Untuk masuk kemenu servis mode: tekan V- pada tv dan Display pada remot, untuk keluar tekan «N»(нормальный) pada remot.

Проблемный классический телевизор Panasonic 21TOP DOME

Panasonic jenis ini sering mengalami kerusakan khas.
kerusakan ini disebabkan oleh rusaknya резистор 525 dengan nilai 137k ohm,yaitu резистор pada abl dari B+.
Gejala-gejala янь dapat kita lihat akibat дари rusaknya Резистор 525 ини adalah:

— gambar kelihatan redup.
— jika terkena gambar terang gambar langsung garis horisontal (seperti kerusakan rangkaian vertikal.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
