Каковы основные особенности TDA7050. Какие преимущества дает использование этой микросхемы в портативных аудиоустройствах. Для каких типов устройств подходит TDA7050. Каковы ключевые электрические параметры этого усилителя.

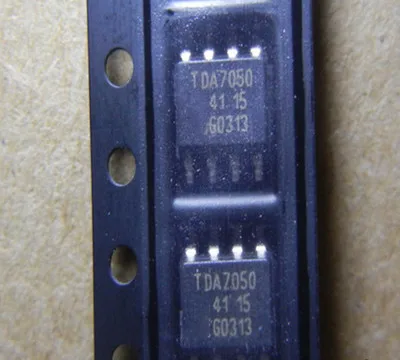

Особенности и применение TDA7050
TDA7050 — это низковольтный аудиоусилитель, разработанный специально для применения в портативных устройствах с батарейным питанием. Рассмотрим его ключевые особенности и области применения:
- Работа при низком напряжении питания от 1.6В до 6В
- Очень низкое энергопотребление
- Возможность работы в моно и стерео режимах
- Не требует внешних компонентов
- Фиксированный коэффициент усиления 26 дБ
- Дифференциальный вход
- Малогабаритный корпус
Данная микросхема идеально подходит для применения в таких портативных устройствах как:
- Карманные радиоприемники
- Наручные часы с радио
- Портативные плееры
- Диктофоны
- Электронные игрушки
Электрические характеристики TDA7050
Рассмотрим основные электрические параметры TDA7050:
- Напряжение питания: 1.6В — 6В
- Потребляемый ток: 3.2 мА (тип.) при 3В
- Выходная мощность:
- 140 мВт при 3В в мостовом включении
- 75 мВт при 4.5В в стерео режиме
- Коэффициент усиления: 26 дБ
- Входное сопротивление: 1 МОм (мостовая схема), 2 МОм (стерео)
Преимущества использования TDA7050 в портативных устройствах
Какие преимущества дает применение TDA7050 в портативной аудиотехнике? Разберем основные достоинства:
- Сверхнизкое энергопотребление позволяет значительно увеличить время автономной работы.
- Широкий диапазон напряжений питания обеспечивает стабильную работу при разряде батарей.
- Отсутствие необходимости во внешних компонентах упрощает конструкцию и снижает стоимость устройства.
- Малые габариты микросхемы способствуют миниатюризации конечного изделия.
- Возможность работы в моно и стерео режимах повышает универсальность применения.
Схемы включения TDA7050
TDA7050 допускает два основных варианта включения:
Мостовая схема (BTL)
В мостовой схеме усилитель работает как монофонический, обеспечивая максимальную выходную мощность. Преимущества такого включения:
- Увеличенная выходная мощность — до 140 мВт при 3В
- Не требуется разделительный конденсатор на выходе
- Пониженные нелинейные искажения
Стереофоническая схема
При стереофоническом включении TDA7050 работает как двухканальный усилитель. Особенности:
- Независимое усиление левого и правого каналов
- Выходная мощность до 75 мВт на канал при 4.5В
- Возможность регулировки баланса каналов
Сравнение TDA7050 с аналогами
Как TDA7050 выглядит на фоне конкурентных решений? Проведем сравнение с популярными аналогами:
| Параметр | TDA7050 | LM386 | PAM8403 |
|---|---|---|---|
| Мин. напряжение питания | 1.6В | 4В | 2.5В |
| Макс. выходная мощность | 140 мВт | 325 мВт | 3 Вт |
| Потребляемый ток | 3.2 мА | 4 мА | 3 мА |
| Количество каналов | 1-2 | 1 | 2 |
Как видим, TDA7050 выделяется сверхнизким минимальным напряжением питания и потребляемым током, что делает его оптимальным выбором для сверхкомпактных устройств с батарейным питанием.
Рекомендации по применению TDA7050
При разработке устройств на базе TDA7050 следует учитывать ряд важных моментов:
- Тщательно развести печатную плату для минимизации наводок и шумов.
- Использовать качественные малошумящие компоненты в цепях питания и входного сигнала.
- Обеспечить надежное заземление и экранирование чувствительных цепей.
- При работе в стерео режиме обеспечить идентичность левого и правого каналов.
- Для повышения качества звука рекомендуется применять внешнюю схему частотной коррекции.
Типовые применения TDA7050
Рассмотрим несколько примеров практического использования TDA7050 в реальных устройствах:

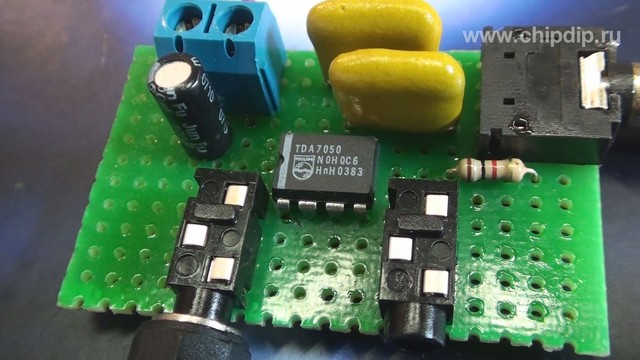

Карманный FM-приемник
В этом применении TDA7050 используется в качестве выходного усилителя для наушников. Ключевые особенности:
- Питание от двух батареек типа AAA (3В)
- Мостовое включение для максимальной выходной мощности
- Минимум внешних компонентов
Портативный MP3-плеер
Здесь TDA7050 работает в стереофоническом режиме. Преимущества такого решения:
- Сверхнизкое энергопотребление увеличивает время автономной работы
- Компактные размеры позволяют создать миниатюрное устройство
- Возможность работы от одного литиевого аккумулятора
Заключение
TDA7050 представляет собой оптимальное решение для портативных аудиоустройств, требующих минимального энергопотребления и высокой степени интеграции. Благодаря широкому диапазону напряжений питания, возможности работы в моно и стерео режимах, а также отсутствию необходимости во внешних компонентах, эта микросхема находит применение в самых разнообразных портативных приложениях — от наручных часов до MP3-плееров.
Основные достоинства TDA7050:
- Сверхнизкое энергопотребление
- Работа при напряжении питания от 1.6В
- Отсутствие внешних компонентов
- Возможность работы в моно и стерео режимах
- Малые габариты
Эти особенности делают TDA7050 идеальным выбором для разработчиков компактных портативных аудиоустройств, где ключевыми требованиями являются минимальное энергопотребление и высокая степень интеграции.
TDA7050 — Низковольтный моно/стерео усилитель — DataSheet
Перейти к содержимому
Особенности
- Питание от батареи 3 и 4 В
- Работает при снижении напряжения питания до 1.6 В
- Не требует применения внешних компонентов
- Очень низкий ток потребления
- Фиксированный коэффициент усиления 26 дБ
- Незаземленный дифференциальный вход
- Возможность использования в стерео и моно режимах
- Малые размеры
Характеристики
| Параметр | Обозначение | Тип. | Макс. | Ед. изм. | |
| Питание | |||||
| Напряжение питания | VP | 1. 6 | — | 6.0 | В |
| Общий потребляемый ток | Itot | — | 3.2 | 4 | мА |
| Мостовая схема включения (Рис.3) | |||||
| Выходная мощность при VP = 3.0 В; dtot = 10% | Po | — | 140 | — | мВт |
| Выходная мощность при VP = 4.5 В; dtot = 10% (RL = 64 Ом) | Po | — | 150 | — | мВт |
| Усиление по напряжению | Gv | — | 32 | — | дБ |
| Напряжение шумов на выходе при RS = 5 кОм; f = 1 кГц | Vno(rms) | — | 140 | — | мкВ |
| Напряжение шумов на выходе при RS = 0 Вт; f = 500 кГц; B = 5 кГц | Vno(rms) | — | tbf | — | мкВ |
| Напряжение смещения нуля на выходе (при RS = 5 кОм) | |ΔV| | — | — | 70 | мВ |
| Входное сопротивление (при RS = ∞) | |Zi| | 1 | — | — | МОм |
| Входной ток смещения | Ii | — | 40 | — | нА |
Схема включения в стерео режиме (Рис. 4) | |||||
| Выходная мощность при VP = 3.0 В; dtot = 10% | — | 35 | — | мВт | |
| Выходная мощность при VP = 4.5 В; dtot = 10% | Po | — | 75 | — | мВт |
| Усиление по напряжению | Gv | 24.5 | 26 | 27.5 | дБ |
| Напряжение шумов на выходе при RS = 5 кОм; f = 1 кГц | Vno(rms) | — | 100 | — | мкВ |
| Напряжение шумов на выходе при RS = 0 Вт; f = 500 кГц; B = 5 кГц | Vno(rms) | — | tbf | — | мкВ |
| Разделение каналов при RS = 0 Ом ; f = 1 кГц | α | 30 | 40 | — | дБ |
| Входное сопротивление (при RS = ∞) | |Zi| | 2 | — | — | МОм |
| Входной ток смещения | Ii | — | — | 20 | нА |
Рис. |
| Измерения были сделаны при F = 1 кГц; dtot = 10%; Токр = 25 °С. |
1 Выходная мощность на нагрузке сопротивлением (RL) как функция от напряжения питания, для мостовой схемы
Рис. 2 Выходная мощность на нагрузке сопротивлением (RL) как функция от напряжения питания, для стерео режима |
| Измерения были сделаны при F = 1 кГц; dtot = 10%; Токр = 25 °С. |

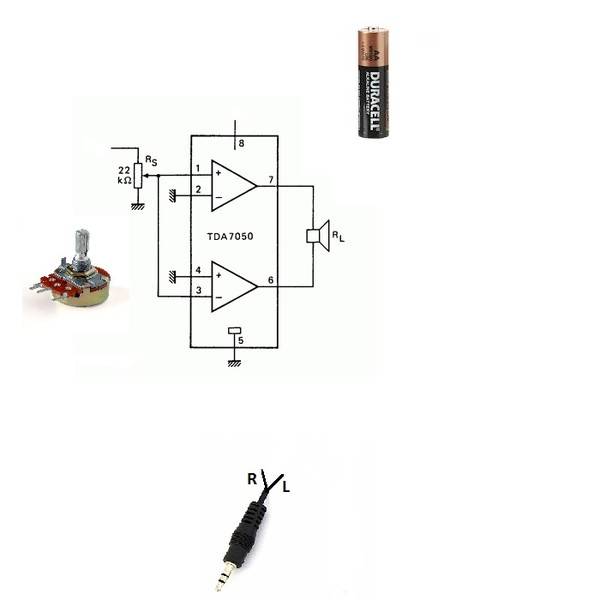

Рис. 3 Мостовая схема включения
Рис. 4 Схема включения в стерео режиме
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
admin ДаташитыLM393 — Cдвоенный компаратор
IR2104 — Полумостовой драйвер
TDA7050, УHЧ 2×75мВт (4.5В/32 Ом), 1Вт (4.5В/4 Ом) Philips Semiconductors — до 2006. NXP Semiconductor
*Изображения служат только для ознакомления.
См. DataSheet продукта
PA 2x75mW (4.5V/32 Ом), 1W BTL (4.5V/4 Ом)
УHЧ 2×75мВт (4.5В/32 Ом), 1Вт (4.5В/4 Ом)
- tda7050 pdf, 55,1 кБ
Код товара: 75093
Дата обновления: 11.11.2021 15:00
- Цена и наличие
- Сроки доставки
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
— Страна —РоссияБеларусь
— Регион —
— Населенный пункт —
Доставка TDA7050, УHЧ 2×75мВт (4.
5В/32 Ом), 1Вт (4.5В/4 Ом) в Екатеринбург
Рассчитать доставку в Екатеринбург
Технические параметры

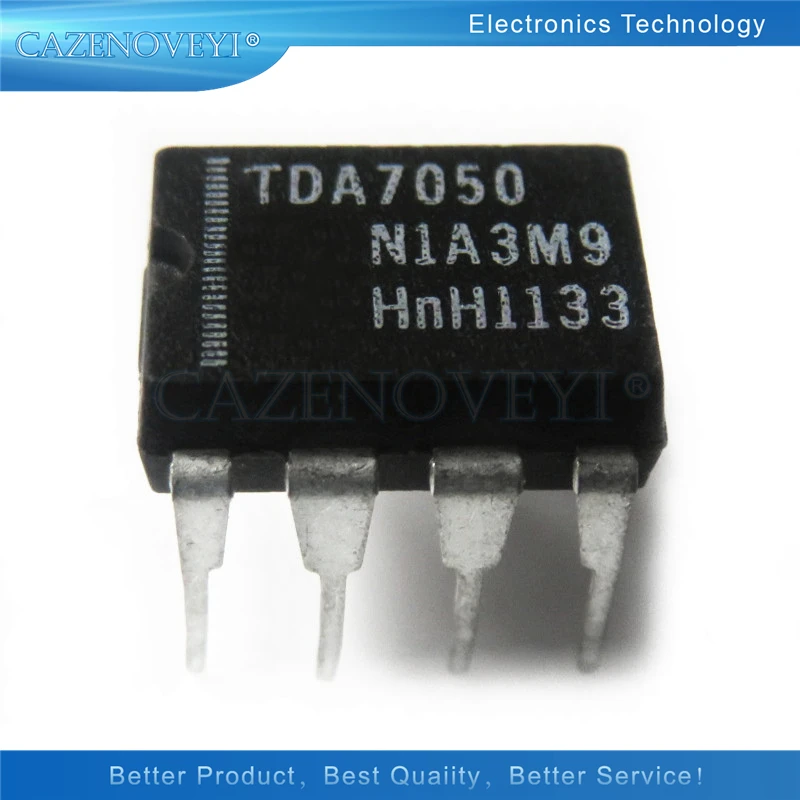

Корпус
DIP-8
Тип упаковки
Tube (туба)
Нормоупаковка
50 шт.
Вес брутто
1.3 г.
Описание TDA7050
Микросхема TDA 7050 – усилитель мощности в корпусе DIP8, как правило, применяется для усилителя к наушникам, работает в диапазоне от 1.
6В до 6В, при малом потреблении тока. Мощность усилителя зависит от напряжения питания, при максимальном питании в 6В и нагрузку в 32 Ом – до 100мВт. Существует второй способ включения микросхемы – мостовая схема. При ее использовании в монофоническом варианте, мощность усилителя возрастает вдвое.
Характеристики
| Количество каналов | 2 |
|---|---|
| Выходная мощность, Вт | 2×0.075 |
| Напряжение питания, В | 6 |
| Тип корпуса | dip8 |
| Напряжение на нагрузке, В | 4.5 |
| Сопротивление нагрузки, Ом | 32 |
| Вид напряжения питания | однополярное |
