Особенности мостового включения TDA7294:

• Используются две микросхемы — одна в неинвертирующем, вторая в инвертирующем включении
• Нагрузка подключается между выходами микросхем
• Требуется более мощный блок питания (300-400 Вт)
• Выходная мощность достигает 200-300 Вт на 8 Ом

При мостовом включении важно обеспечить хорошее охлаждение микросхем, так как рассеиваемая мощность значительно возрастает.

Рекомендации по монтажу усилителя на TDA7294

При сборке усилителя на TDA7294 следует учитывать следующие рекомендации:

• Использовать массивный алюминиевый радиатор площадью не менее 300 см²
• Обеспечить надежный тепловой контакт микросхемы с радиатором через теплопроводящую пасту
• Развязывать по питанию каждую микросхему конденсаторами 0,1 мкФ и 100 мкФ
• Использовать толстые проводники для цепей питания и выхода (сечением 1,5-2,5 мм²)
• Разместить предварительный усилитель в отдельном экранированном отсеке

При правильном монтаже усилитель на TDA7294 способен обеспечить качественное звучание, сравнимое с более дорогими транзисторными решениями.

Возможные неисправности усилителя на TDA7294

Несмотря на высокую надежность, усилители на TDA7294 могут выходить из строя. Рассмотрим типичные неисправности и методы их устранения:

• Отсутствие выходного сигнала — проверить напряжение питания и входной сигнал
• Искажения звука — измерить напряжение смещения на выходе, не должно превышать ±100 мВ
• Перегрев микросхемы — проверить качество теплового контакта с радиатором
• Самовозбуждение — улучшить развязку по питанию, проверить цепи ООС

При выходе микросхемы из строя ее можно заменить на аналогичную, например TDA7293 или LM3886. Однако может потребоваться небольшая корректировка схемы.

Сравнение TDA7294 с другими микросхемами усилителей

TDA7294 часто сравнивают с другими популярными микросхемами усилителей. Рассмотрим ее основные преимущества и недостатки:

Выбор конкретной микросхемы зависит от требований к усилителю по мощности, качеству звука и стоимости. TDA7294 представляет собой хороший баланс этих параметров для большинства любительских применений.

Тда 7294 даташит

Микросхема TDA, представляющая интегральный усилитель низкой частоты, который очень популярен среди электронщиков, как начинающих, так и профессионалов. В сети полно разных отзывов о данной микросхеме. Решил и я собрать усилитель на ней. Схему я взял из даташита. Нужен источник с плюсовым выводом, минусовым выводом и общим.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Простой усилитель мощности на микросхеме TDA7293 и TDA7294
• Усилитель 100 Вт на TDA7294
• Простой усилитель на TDA7294 мощностью 100 Вт
• FAQ по TDA7293/7294
• Усилитель для дома на TDA7294
• Микросхема усилитель TDA7294: описание, datasheet и примеры использования
• Усилитель низкой частоты на TDA7294
• Усилитель низкой частоты на микросхеме TDA7294

Простой усилитель мощности на микросхеме TDA7293 и TDA7294

Все эти данные были взяты из даташника. Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов Рисунок 1. На рисунке 1 приведена типовая схема включения TDA На рисунке 2 приведена схема мостового включения 2-х микросхем, что позволяет при заниженном напряжении питания получать мощность в четыре раза большую, чем при типовом, однако следует учесть, что на кристалл микросхемы будет нагрузка в 4 раза большей и в любом случае она не должна превышать Вт на один корпус микросхемы TDA Рисунок 2.

На рисунке 3 приведена схема параллельного включения TDA Здесь верхняя микросхема работает в режиме «master», а нижняя в режиме «slave». В этом варианте выходные каскады разгружаются, заметно снижаются нелинейные искажения и возможно увеличение выходной мощности в n раз, где n — количество используемых микросхем.

Чтобы избежать этой неприятности настоятельно рекомендуется ввести в схему таймер, соединяющий, при помощи контактов реле, выхода микросхем не ранее чем через 2…3 сек с момента подачи питания на микросхемы. Хотя на эту тему завод производитель упорно умалчивает и многие уже попались на «удочку» неограниченных мощностей.

Тем не менее, тестовые проверки одинарных вариантов усилителей на TDA показывают устойчивую работу, но стоило одинарные варианты перевести в режим «slave» и подключить к «master» При включении — не обязательно первом — микросхемы просто разрывало до самого теплоотводящего фланца, причем всю запараллеленную линейку. И подобное происходило с TDA не единожды, поэтому можно говорить о закономерности и если у Вас нет лишних денег на повторение наших опытов, то поставте таймерок и реле.

Что же касается параллельного включения, то тут даташник абсолютно прав — да, действительно TDA может работать в этом режиме и при использовании ти микросхем TDA, включенных по 6 шт.

Для перевода в этот режим у микросхемы необходимо соединить иневертирующий, не инвертирующий входа и общий сигнальный выводы микросхемы между собой и подать на них МИНУС напряжения питания выводы 2, 3 и 4. В этом случае внутренний коммутатор отключит перварительные усилительные каскады. Подавая уже усиленый сигнал на вывод 11 на выходе получится уже усиленный по току выходной сигнал. Разумеется, что данная сборка должна состоять из микросхем одной партии , поскольку только в этом случае у транзисторов оконечного каскада будут максимально возможно одинаковые параметры, что распределить нагрузку на все микросхемы равномерно.

Еще разик стоит упомянуть, что выхода микросхем стоит соединять вместе через А по большому счету параллельное включение рекомендовать к широкому использованию язык не поворачивается, поскольку подобное схемотехническое решение обычно вызывает восторг у начинающих паяльщиков. Более опытные, или те, кто действительно хочет заниматься звукотехникой будут использовать усилители на дискретных элментах, если необходима мощность более Вт, а для получения НАДЕЖНОГО усилителя с данной микросхемы более 60 Вт брать не рекомендуется.

В этом случае вероятность перегрева кристалла сводится с минимуму и при наличии соответствующего радиатора усилитель мощности на TDA получится действительно ОЧЕНЬ надежным. Рисунок 3. Более извращенный вариант использования — мостовое включение параллеьно работающих микросхем. Разумеется, что в этом случае можно получить довольно приличные мощности сравнительно не дорого, но скупой платит дважды — в случае выхода из строя хотя бы одной микросхемы все включенные параллельно микросхемы TDA тоже выгорают.

Параллельно-мостовое включения осуществляется точно так же как и обычное мостовое, только в качестве одного плеча используется уже гирлянда из TDA, работающая в не инвертирующем включении, а второе плечо должно работать в инвертирующем режиме рисунок 2, нижняя микросхема.

Для такого варианта можно развести специальную печатную плату, либо воспользоваться универсальной печатной платой, на которой предусмотрены все необходимые контактные площадки для перевода в тот или иной режим работы. Ну и наконец были проведены тесты еще некоторых особенностей TDA, но уже Китайского а может и не Китайского Комментарии пожалуй излишни. В течении полутора часов усилитель работал на максимальной громкости и как только температура теплоотводящего фланца температура измерялась цифровым прибором DT достигла х градусов Цельсия сработала тепловая защита.

Таким образом перегрева окружающей среды не произошло, поскольку началось интенсивное охлаждение открытого кристала микросхемы:. Маркировка у этих чудесных микросхем была выполнена лазером, однако шрифт надписи был несколько иной, причем пока усилитель работал его работоспособность от нормально маркированной TDA практически не отличалась во всех режимах включения. Кстати сказать, микросхемы эти уже практически вытеснили старые образцы, поэтому некоторые поставщики на «раритет» серьезно увеличили цену.

Мы же уже торгуем «новыми» микросхемами и нареканий пока не выявленно, поскольку всех усиленно предупреждаем, что «новые» TDA впрочем как и TDA — тоже уже «новые» не стоит проверять на живучесть, а в режимах нормальной эксплуатации они себя очень даже себя хорошо чувствуют Нормальная маркировка.

Немного статистики по «новым» TDA, проверялось по 50 штук каждого вида. К дополнительным приметам можно отнести черноватый оттенок корпуса, лазерная маркировка и значка логотипа и самой микросхемы более объемная, под углом к свету просматривается намного четчке. Что касается маркировки TDA приведенной ниже, то эти микросхемы даже не стоит и покупать, поскольку кроме как для изготовления брелков они ни на что не пригоды, поскольку даже ток не потребляют Умолчать еще об одном проведенном опыте было бы не справедливо, поскольку это может заинтересовать многих — TDA прекрасно работает и от однополярного питания, необходимо лишь ей имитировать среднюю точку резисторами.

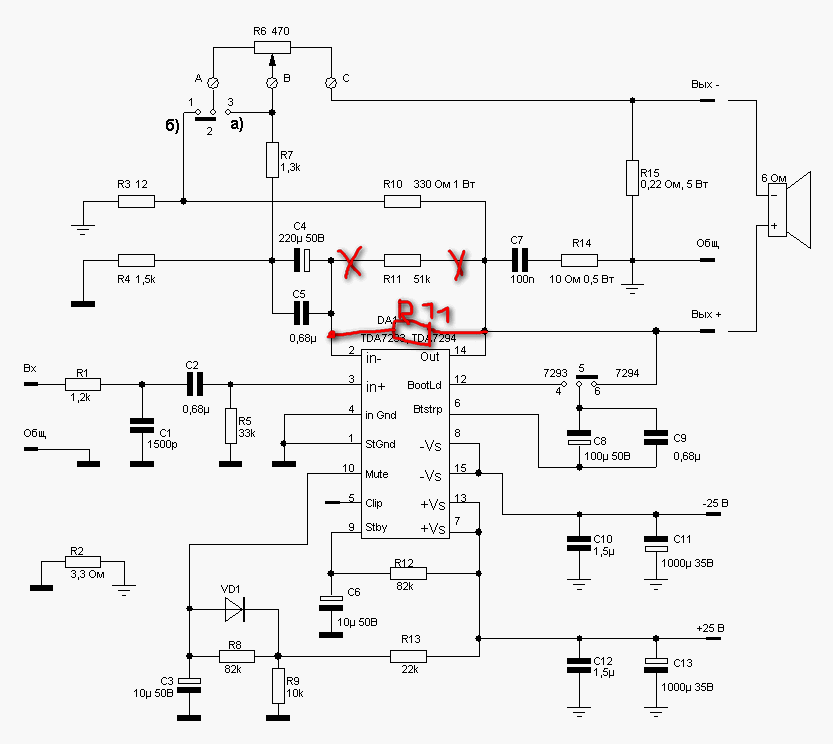

Принципиальная схема включения приведена ниже:. Не проставленные номиналы как в типовой схеме включения. На последок остается добавить, что TDA можно использовать с плавающим питанием, принципиальная схема приведена на рисунке 4.

Этот вариант позволяет развить до Вт на 4 Ома при типовых искажениях. Рисунок 4. На рисунке 5 приведены габариты микросхемы TDA Рисунок 5. Ну и наконец как можно закрепить микросхему TDA на радиаторе. Можно использовать изолирующие шайбы, которые не дадут коротнуть теплоотводящий фланец микросхемы с радиатором — ведь на нем » МИНУС » напряжения питания, а можно использовать «хвостики» от наших транзисторов типа КТ Как только клей затвердеет, обточить напильником края, просверлить отвертия в полоске-кронштейне и в радиаторе, причем в радиаторе лучше нарезать резьбу М3.

Слюду, с обоих сторон промазать термопастой! Ну а как будет это выглядеть видно на рисунке 6. Рисунок 6. TDA Данное видео показывает как самостоятельно собрать интегральный усилитель мощности на микросхеме TDA с пояснениями назначения элементов.

В видео есть описание руглятора оборотов вентилятора принудительного охлаждения. Подробно о том, какой мощности нужен блок питания для усилителя мощности можно помотреть на видео ниже. Модули конструкторы имеют различную конфигурацию, от платы с деталями на один канал, но запаянной платы у силителем мощности с выпрямителем и сглаживающими конденсаторами по питанию.

Минимальная емкость сглаживающих конденсаторов на плечо питания, мкФ мост. Минимальная мощность трасформатора для Rн 4Ома мост , ВА. Минимальная мощность трасформатора для Rн 8Ом , ВА мост. Выходная мощность 2-х корпусов, включенных параллельно на 4Ома мост , Вт.

Выходная мощность 2-х корпусов, включенных параллельно на 8 Ом мост , Вт. Техничекие характеристики TDA Параметр. Диапазон частот при неравномерности 3дБ. Пороговое напряжение срабатывания устройств блокировки входного и выходного каскадов. Напряжение вторичной обмотки трансформатора, В. Выходная мощность одного корпуса на 4Ома мост , Вт.

Выходная мощность одного корпуса на 8Ом мост , Вт. Потребление на холостом ходу более 3А с характерным нагревом корпуса. Потребление на холостом ходу более 1А с характерным нагревом корпуса.

К дополнительным приметам можно отнести несколько зеленоватый оттенок корпуса, оранжевые разводы на фланце и отсутствие значка рядом с логотипом фирмы.

Усилитель 100 Вт на TDA7294

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

[СКАЧАТЬ] Схема тда с транзисторами PDF бесплатно или читать онлайн на планшете и смартфоне. Схема усилителя имеет несколько.

Простой усилитель на TDA7294 мощностью 100 Вт

Отличный усилитель для дома можно собрать на микросхеме TDA Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя. Микросхема TDA выпускается вот уже на протяжении 20 лет и до сих пор не потеряла своей актуальности, и по прежнему востребована в кругу радиолюбителей. Для начинающего радиолюбителя, эта статья станет хорошим подспорьем для знакомства с интегральными усилителями звуковой частоты. В этой статье я постараюсь подробно расписать устройство усилителя на TDA Основной акцент сделаю на стерео усилителе, собранном по обычной схеме 1 микросхема на канал и вкратце расскажу про мостовую схему 2 микросхемы на канал. Обратите внимание. Корпус микросхемы связан с минусом питания выводы 8 и Не забывайте про изоляцию радиатора от корпуса усилителя или изоляцию микросхемы от радиатора, установив ее через термопрокладку. TDAV, имея классическое вертикальное исполнение корпуса, первой сошла с конвейера и до настоящего времени является наиболее распространённой и доступной.

FAQ по TDA7293/7294

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Xiaomi MI9 SE.

Русский: English:.

Усилитель для дома на TDA7294

Усилитель на TDA является, пожалуй, самым популярным среди радиолюбителей всех уровней подготовки. Молодые радиоэлектронщики свой второй-третий усилитель собирают именно на микросхеме TDA, более опытные коллеги — сначала модернизируют уже собранный и проверенный временем и любимыми музыкальными композициями вариант, а когда переходят на более сложные усилители низкой частоты, усилитель на TDA вспоминают как ностальгию с почтением. Также есть мостовая схема включения TDA , что отлично подойдёт для сабвуферного канала вашей акустической системы. Вообще, конструирование усилителей низкой частоты для радиолюбителей — святая тема. Через это прошел, наверное, каждый из нас и помнит, как все начиналось: наушники, подстроечные резисторы, маломощные транзисторы. Обычно, знакомство с усилителями начинают с постройки однокаскадных УНЧ, работающих на наушники или маломощный динамик, а дальше знакомятся с двухтактными усилителями мощности.

Микросхема усилитель TDA7294: описание, datasheet и примеры использования

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Нужна схема HT-DV. Дурит по полной программе. Philips scd c??? Technics CA проблема с чейнджером. ТДА проблемы со звуком. Доброго всем времени суток.

А мне кажется, что использовать ТДА в качестве драйвера для транзисторов бессмысленно, так как ощутимой прибавки к мощности вы.

Усилитель низкой частоты на TDA7294

Все эти данные были взяты из даташника. Бесконечные апгрейды стационарных усилителей мощности выявили ряд некоторых весьма интересных вопросов Рисунок 1. На рисунке 1 приведена типовая схема включения TDA

Усилитель низкой частоты на микросхеме TDA7294

Возможности TDA Рисунок 1. Рисунок 2 — типовое не инвертирующее включение усилителя мощности. Рисунок 3 — типовое инвертирующее включение усилителя мощности.

В данной статье речь пойдет о довольно распространенной и популярной микросхеме-усилителе TDA Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Xiaomi MI9 SE. Делаем брутальный корпус для усилителя мощности.

Информация взята с одноименной темы форума сайта Паяльник. Параметры микросхемы, схема включения, печатная плата, все это находится здесь. Две самых распространенных ошибки: — Однополярное питание — Ориентирование на напряжение вторичной обмотки трансформатора действующее значение. Вот схема блока питания:.

FAQ по TDA7293/7294 « схемопедия

В данном FAQ мы постараемся рассмотреть все вопросы связанные с популярной в последнее время микросхемой УНЧ TDA7293/7294. Информация взята с одноименной темы форума сайта Паяльник. Всю информацию собрал воедино и оформил ~D’Evil~, за что ему огромное спасибо. Параметры микросхемы, схема включения, печатная плата, все это находится здесь. Datashit микросхемы TDA7293 и TDA7294 можно скачать здесь.

1) Блок питания

Как ни странно, но у многих проблемы начинаются уже здесь. Две самых распространенных ошибки:

– Однополярное питание

– Ориентирование на напряжение вторичной обмотки трансформатора (действующее значение).

Вот схема блока питания:

Что мы здесь видим?

1.1 Трансформатор – должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ. Либо одна вторичная обмотка с отводом от средней точки (встречается очень редко). Итак, если у вас трансформатор с двумя вторичными обмотками, то их необходимо соединить как показано на схеме. Т.е. начало одной обмотки с концом другой (начало обмотки обозначается черной точкой, на схеме это показано). Перепутаете, ничего не будет работать. Когда соединили обе обмотки, проверяем напряжение в точках 1 и 2. Если там напряжение, равное сумме напряжений обеих обмоток, то вы соединили все правильно. Точка соединения двух обмоток и будет «общим» (земля, корпус, GND, называйте как хотите). Это первая распространенная ошибка, как мы видим: обмоток должно быть две, а не одна.

Теперь вторая ошибка: В даташите (тех. описание микросхемы) на микросхему TDA7294 указано: для нагрузки 4Ома рекомендуется питание +/-27. Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В, ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ !!! Когда вы покупаете трансформатор, на нем пишут действующее значение, и вольтметр вам тоже показывает действующее значение. После того, как напряжение выпрямляется, им заряжаются конденсаторы. А заряжаются они уже до амплитудного значения которое в 1.41 (корень из 2ух) раза больше действующего значения. Стало быть, чтобы на микросхеме было напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Т.к. на такое напряжение трансформаторы не делают, то возьмем ближайшее: 20В). Суть думаю ясна.

Теперь о мощности: для того, чтобы TDA выдала свои 70Вт, ей необходим трансформатор мощностью минимум 106Вт (КПД у микросхемы 66%), желательно больше. Например для стерео усилителя на TDA7294 очень хорошо подойдет трансформатор мощностью 250Вт

1.2 Выпрямительный мостик – Тут как правило вопросов не возникает, но все же. Я лично предпочитаю ставить выпрямительные мосты, т.к. не надо возиться с 4мя диодами, так удобнее. Мостик должен обладать следующими характеристиками: обратное напряжение 100В, прямой ток 20А. Ставим такой мостик и не паримся, что в один «прекрасный» день он сгорит. Такого мостика хватает на две микросхемы и емкость конденсаторов в БП 60’000мкФ (когда конденсаторы заряжаются, через мостик проходит очень высокий ток)

1.3 Конденсаторы – Как видно, в схеме БП используется 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (С2, С3) необходимы для подавления ВЧ помех. По емкости ставьте что будет: от 0,33мкФ до 4мкФ. Желательно ставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсации напряжения, да и к тому же отдают свою энергию при пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). По емкости до сих пор люди спорят, сколько все таки нужно. Я на опыте понял, что на одну микросхему, достаточно 10000 мкФ в плечо. Напряжение конденсаторов: выбирайте сами, в зависимости от питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. С неполярными то же самое. Вроде бы ничего не упустил…

В итоге у нас получился БП содержащий 3 клеммы: «+» , «-» и «общий» С БП закончили, переходим к микросхеме.

2) Микросхемы TDA7294 и TDA7293

2.1.1 Описание выводов микросхемы TDA7294

1 – Сигнальная земля

2 – Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)

3 – Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1

4 – Тоже сигнальная земля

5 – Вывод не используется, можете его смело отламывать (главное не перепутайте !!!)

6 – Вольтодобавка (Bootstrap)

7 – «+» питания

8 – «-» питания

9 – Вывод St-By. Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)

10 – Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)

11 – Не используется

12 – Не используется

13 – «+» питания

14 – Выход микросхемы

15 – «-» питания

2. 1.2 Описание выводов микросхемы TDA7293

1 – Сигнальная земля

2 – Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)

3 – Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1

4 – Тоже сигнальная земля

5 – Клиппметр, в принципе абсолютно ненужная функция

6 – Вольтодобавка (Bootstrap)

7 – «+» питания

8 – «-» питания

9 – Вывод St-By. Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)

10 – Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)

11 – Вход оконечного каскада усиления (используется при каскадировании микросхем TDA7293)

12 – Сюда подключается конденсатор ПОС (С5) когда напряжение питания превышает +/-40В

13 – «+» питания

14 – Выход микросхемы

15 – «-» питания

2. 2 Разница между микросхемами TDA7293 и TDA7294

Такие вопросы встречаются постоянно, итак, вот основные отличия TDA7293:

– Возможность параллельного включения (фигня полная, нужен мощный усилитель – собирайте на транзисторах и будет вам счастье)

– Повышенная мощность (на пару десятков ватт)

– Повышенное напряжение питания (иначе предыдущий пункт был бы не актуален )

– Еще вроде говорят что она вся сделана на полевых транзисторах (а толку то?)

Вот вроде бы все отличия, от себя лишь добавлю что у всех TDA7293 наблюдается повышенная глючность – слишком часто горят.

Еще один распространенный вопрос: Можно ли заменить TDA7294 на TDA7293?

Ответ: Можно, но:

– При напряжении питания <40В заменять можно спокойно (конденсатор ПОС между 14ой и 6ой лапами как был, так и остается)

– При напряжении питания >40В, только необходимо изменить местоположение конденсатора ПОС. Он должен быть между 12ой и 6ой лапами микросхемы, иначе возможны глюки в виде возбуда и т.д.

Вот как это выглядит в даташите на микросхему TDA7293:

Как видно из схемы, конденсатор подключается либо между 6ой и 14ой лапами (напряжение питания <40В) либо между 6ой и 12ой лапами (напряжение питания >40В)

2.3 Напряжение питания

Есть такие экстремалы, запитывают TDA7294 от 45В, потом удивляются: а че горит? Горит потому, что микросхема работает на пределе. Сейчас тут мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Вруби на максимальную громкость и засеки время секундомером»

Если у вас нагрузка 4 Ома, то оптимальное питание будет +/- 27В (обмотки трансформатора на 20В)

Если у вас нагрузка 8 Ом, то оптимальное питание будет +/- 35В (обмотки трансформатора на 25В)

С таким напряжением питания микросхема будет работать долго и без глюков (у меня выдерживала КЗ выхода в течение минуты, и ничего не сгорело, как обстоят дела с этим у товарищей экстремалов я не знаю, они молчат )

И еще: если вы все таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений вы все равно никуда не денетесь Больше 70Вт (напряжение питания +/-27В) с микросхемы выжимать бесполезно, т. к. слушать этот скрежет невозможно !!!

Вот график зависимости искажений (THD) от выходной мощности (Pout):

Как мы видим, при выходной мощности 70Вт искажения у нас в районе 0,3-0,8% – это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрип и скрежет, в общем слушать звук при таких искажениях невозможно. Отсюда получается, что увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а толку то? Все равно после 70Вт слушать не возможно!!! Так что примите к сведению, плюсов тут никаких нет.

2.4.1 Схемы включения – оригинальная (обычная)

Вот схемка (взята из даташита):

C1 – Лучше ставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т.е. всеми любимые басы).

С2 – Лучше ставить 220мкФ 50В – опять таки, басы станут лучше

С3, С4 – 22мкФ 50В – определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)

С5 – вот он, конденсатор ПОС (как его подключать я написал в пункте 2. 1 (в самом конце). Его тоже лучше взять 220мкФ 50В (отгадайте с 3ех раз…басы будут лучше )

С7, С9 – Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше

С6, С8 – Можно не ставить, у нас в БП уже стоят конденсаторы

R2, R3 – Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять

R4, R5 – По сути та же функция, что и у C3, С4

На схеме есть непонятные клеммы VM и VSTBY – их необходимо подключить к ПЛЮСУ питания, иначе ничего работать не будет.

2.4.2. Схемы включения – мостовая

Схема тоже взята из даташита:

По сути эта схема представляет из себя 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) включена между выходами усилителя. Есть еще пара нюансов, о них чуть позже. Такая схема может использоваться когда у вас нагрузка 8Ом (Оптимальное питание микросхем +/-25В) или 16Ом (Оптимальное питание +/-33В). Для нагрузки 4Ома делать мостовую схему бессмысленно, микросхемы не выдержат ток – результат думаю известен.

Как я сказал выше, мостовая схема собирается из 2ух обычных усилителей. При этом, вход второго усилителя подключается к земле. Еще прошу обратить внимание на резистор который подключен между 14й «ногой» первой микросхемы (на схеме: вверху) и 2ой «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.

Еще здесь изменены цепи Mute (10я «нога») и Stand-By (9я «нога»). Это не принципиально, делайте так, как вам нравится. Главное чтобы на лапах Mute и St-By было напряжение больше 5В, тогда микросхема будет работать.

2.4.3 Схемы включения – умощнение микросхемы

Мой вам совет: не страдайте фигней, нужна большая мощность – делайте на транзисторах

Возможно позже напишу как умощнение делается.

2.5 Пара слов о функциях Mute и Stand-By

– Mute – По своей сути, эта функция микросхемы позволяет отключить вход. Когда на выводе Mute (10я лапа микросхемы) напряжение от 0В до 2,3В производится ослабление входного сигнала на 80дБ. При напряжении на 10й лапе более 3,5В ослабления не происходит

– Stand-By – Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. При напряжении на 9-ом выводе микросхемы более 3ех вольт, выходные каскады работают в своем нормальном режиме.

Реализовать управление этими функциями можно двумя способами:

В чем разница? По сути своей ни в чем, делайте так, как вам удобно. Я лично выбрал первый вариант (раздельное управление)

Выводы обоих схем должны быть подключены либо к «+» питания (в этом случае микросхема включена, звук есть), либо к «общему» (микросхема выключена, звука нет).

3) Печатная плата

Вот печатная плата для TDA7294 (TDA7293 тоже можно ставить, при условии что напряжение питания не превышает 40В) в формате Sprint-Layout: скачать.

Плата нарисована со стороны дорожек, т.е. при печати надо зеркалить (для лазерно-утюжного метода изготовления печатных плат)

Печатную плату я делал универсальную, на ней можно собрать как простую схему, так и мостовую. Для просмотра необходима программа Sprint Layout 4.0, скачать можно здесь.

Пробежимся по плате и разберем что к чему относится:

3.1 Основная плата (в самом верху) – содержит 4 простых схемы с возможностью объединения их в мостовые. Т.е. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мостовой. Универсал одним словом.

Обратите внимание на резистор 22к обведенный красным квадратом, его необходимо впаивать если вы планируете делать мостовую схемы, так же необходимо впаять входной конденсатор как показано на разводке (крестик и стрелочка). Радиатор можно купить в магазине Чип и Дип, продается там такой 10х30см, плата делалась как раз под него.

3.2 Плата Mute/St-By – Так уж получилось что для этих функций я сделал отдельную плату. Все подключать по схеме. Mute (St-By) Switch – это переключатель (тумблер), на разводке показано какие контакты замыкать чтобы микросхема работала.

Сигнальные провода от платы Mute/St-By на основной плате подключать так:

Провода питания (+V и GND) подключать в блок питания.

Конденсаторы можно поставить 22мкФ 50В (не 5 штук в ряд, а одну штуку. Количество конденсаторов зависит от количества микросхем, управляемых этой платой)

3.3 Платы БП. Тут все просто, впаиваем мостик, электролитические конденсаторы, подключаем провода, НЕ ПУТАЕМ ПОЛЯРНОСТЬ !!!

Надеюсь сборка не вызовет затруднений. Печатная плата проверена, все работает. При правильной сборке усилитель запускается сразу.

4) Усилитель не заработал с первого раза

Ну что же, бывает. Отключаем усилитель от сети и начинаем искать ошибку в монтаже, как правило в 80% случаев ошибка в неправильном монтаже. Если ничего не найдено, то снова включаем усилитель в сеть, берем вольтметр и проверяем напряжения:

– Начнем с напряжения питания: на 7ой и 13ой лапе должен быть «+» питания; На 8ой и 15ой лапах должен быть «-» питания. Напряжения должны быть одинаковой величины (По крайне мере разброс должен быть не больше 0,5В).

– На 9ой и 10ой лапах должно быть напряжение больше 5В. Если напряжение меньше, значит вы ошиблись в плате Mute/St-By (перепутали полярность, тумблер не так поставили)

– При замкнутом на землю входе, на выходе усилителя должно быть 0В. Если там напряжение больше 1В, то тут уже что-то с микросхемой (возможно брак или левая микросхема)

Если все пункты в порядке, то микросхема обязана работать. Проверьте уровень громкости источника звука. Я когда только собрал этот усилитель, включаю его в сеть…звука нет…через 2 секунды все заиграло, знаете почему? Момент включения усилителя пришелся на паузу между треками, вот так вот бывает.

Другие советы с форума:

Умощнение. TDA7293/94 вполне заточена для подключения нескольких корпусов в параллель, правда есть один ньюансик – выхода надо соединять через 3…5 сек после подачи напряжения питания, иначе могут потребоваться новые м/с.

Все интересующие вас вопросы можно задать на форуме сайта Паяльник.

Тема «FAQ по TDA7294/7293»

Тема «Печ. плата TDA7294»

Тема «TDA 7294 и всё что с ней связанно»

(С) Михаил aka ~D’Evil~ Санкт-Петербург, 2006г.

DataSheet PDF Search Site

Вы устали рыскать по Интернету в поисках нужных вам спецификаций? Не ищите ничего, кроме Datasheet39. com, основного источника таблиц данных. С обширной коллекцией спецификаций электронных компонентов, от транзисторов до микроконтроллеров, на Datasheet39.com есть все, что вам нужно для завершения ваших электронных проектов.

Вы можете скачать все спецификации бесплатно на Datasheet39.com. Для доступа к необходимой информации не требуется абонентской платы или требований к подписке. Найдите нужную спецификацию и сразу же загрузите ее. Мы стремимся предоставить нашим пользователям максимально возможное качество и скорость.

Новые листы технических данных

Номер детали	Функция	Производители	ПДФ
1N4001SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4002SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4003SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4004SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4005SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4006SG	СТЕКЛЯННЫЙ ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
1N4007SG	СТЕКЛО ПАССИВИРОВАННЫЙ КРЕМНИЕВЫЙ ВЫПРЯМИТЕЛЬ	Шунье
74368	Шестнадцатеричный буфер/линейный драйвер	И Т. Д.
АРЛ2505	АВТОМОБИЛЬНАЯ КНОПКА РАЗОМКНУТОГО СОЕДИНЕНИЯ ДИОД	Шунье
АРЛ251	АВТОМОБИЛЬНАЯ КНОПКА ОТКРЫТОГО СОЕДИНЕНИЯ ДИОД	Шунье

TDA7294v Datasheet — Soldering Mind

TDA7294V представляет собой разновидность микросхемы аудиоусилителя TDA7294, разработанную STMicroelectronics. Это также монолитная интегральная схема, предназначенная для использования в качестве усилителя звука класса AB. Основное различие между TDA7294 и TDA7294V заключается в том, что последний является версией «V», что означает, что он предназначен для использования в автомобильных приложениях.

Содержание

• TDA729Распиновка и соединения микросхемы 4 В
• Схема усилителя TDA7294v
• Приложения

Как и TDA7294, TDA7294V можно использовать в стерео, мостовой и параллельной конфигурациях, а также с широким диапазоном импедансов динамиков. Он также включает в себя тепловую защиту и защиту от короткого замыкания для безопасной работы. Он отличается высокой выходной мощностью (до 100 Вт на канал при мостовой конфигурации нагрузки), высоким КПД, низким уровнем искажений и шума, а также широким диапазоном рабочих напряжений и температур.

TDA7294V разработан с учетом специфических требований автомобильных аудиосистем и может работать в широком диапазоне температур. Он устойчив к вибрации и ударам, имеет высокий уровень невосприимчивости к электромагнитным помехам и выдерживает повышенный уровень влажности и запыленности.

Таким образом, TDA7294V представляет собой вариант микросхемы аудиоусилителя TDA7294, предназначенный для использования в автомобильных приложениях, он имеет те же функции, что и TDA7294, но разработан с учетом специфических требований автомобилей и может работать в более широком диапазоне температур, устойчив к вибрации и ударам и имеет высокий уровень невосприимчивости к электромагнитным помехам.

TDA7294V Схема выводов и соединения ИС

TDA7294V представляет собой многоваттную ИС с 15 выводами. Распиновка этой микросхемы следующая:

1. Контакт 1: Вход/Выход (I/O) — этот контакт подключен к входу схемы усилителя.
2. Контакт 2: ввод/вывод (I/O) — этот контакт подключен к входу схемы усилителя.
3. Контакт 3: Земля (GND) — этот контакт подключен к земле цепи.
4. Контакт 4: VCC — этот контакт подключен к положительному источнику питания схемы.
5. Контакт 5: Выход — этот контакт подключен к выходу схемы усилителя.
6. Контакт 6: Выход — этот контакт подключен к выходу схемы усилителя.
7. Контакт 7: Земля (GND) — этот контакт подключен к земле цепи.
8. Контакт 8: VEE — этот контакт подключен к отрицательному источнику питания схемы.
9. Контакт 9: ввод/вывод (I/O) — этот контакт подключен к входу схемы усилителя.
10. Контакт 10: ввод/вывод (I/O) — этот контакт подключен к входу схемы усилителя.
11. Контакт 11: Земля (GND) — этот контакт подключен к земле цепи.
12. Контакт 12: VCC — этот контакт подключен к положительному источнику питания схемы.
13. Контакт 13: Выход — этот контакт подключен к выходу схемы усилителя.
14. Контакт 14: Выход — этот контакт подключен к выходу схемы усилителя.
15. Контакт 15: Земля (GND) — этот контакт подключен к земле цепи.

Важно отметить, что TDA7294V представляет собой двухканальную микросхему, контакты внутри которой соединены парами, например, контакт 1 соединен внутри с контактом 9, контакт 2 соединен внутри с контактом 10, контакт 5 с контактом 13 и контакт 6 с контактом 14. Он важно использовать техническое описание TDA7294V и сверяться с рекомендуемыми принципиальными схемами при подключении IC к другим компонентам в цепи.

Схема усилителя TDA7294v

TDA7294V — это универсальная микросхема аудиоусилителя, которая может быть сконфигурирована в различных схемах в зависимости от приложения. Вот пример базовой схемы стереофонического усилителя на TDA729.4V:

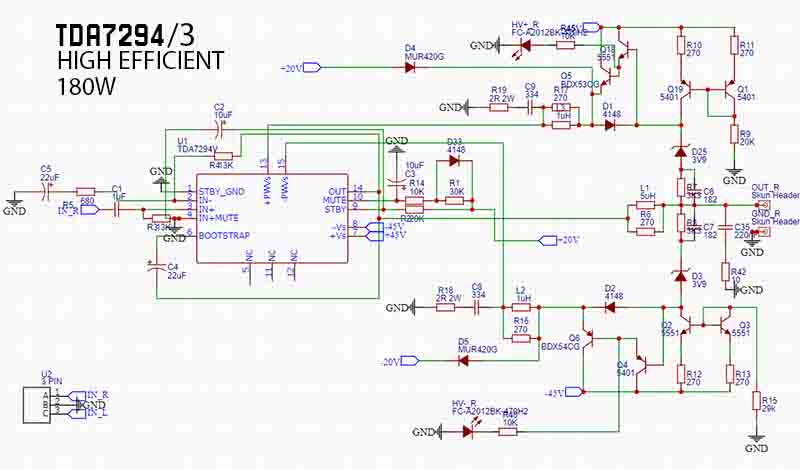

На принципиальной схеме показана базовая схема стереофонического усилителя на микросхеме TDA7294V. Микросхема подключена к положительному и отрицательному источникам питания, заземлению, а также к входным и выходным сигналам.

Входные сигналы подключаются к входным контактам микросхемы, затем усиливаются и выводятся на динамики через выходные контакты. Динамики подключены параллельно выходным контактам микросхемы.

Напряжение источника питания может составлять от 18 до 36 В постоянного тока, а рекомендуемый ток составляет не менее 2 А. Входные разделительные конденсаторы C1 и C2 рекомендуется использовать со значениями 10 мкФ, а выходные разделительные конденсаторы C3 и C4 рекомендуется использовать со значениями 4,7 мкФ.

Важно отметить, что TDA7294V представляет собой монолитную интегральную схему, и важно следовать рекомендациям, приведенным в техническом описании, таким как управление температурным режимом, развязка источника питания, защита входного и выходного постоянного тока и многое другое.

Также стоит отметить, что это всего лишь один пример конфигурации схемы, и существует множество других способов настройки TDA7294V в зависимости от приложения. Всегда рекомендуется использовать техническое описание TDA7294V и сверяться с рекомендуемыми принципиальными схемами при подключении IC к другим компонентам в схеме 9.0162

Применение

Микросхема TDA7294V представляет собой универсальный аудиоусилитель, который можно использовать в различных приложениях, в основном в автомобильных аудиосистемах. Некоторые из распространенных применений ИС TDA7294V:

1. Автомобильные аудиосистемы: TDA7294V является популярным выбором для автомобильных аудиосистем из-за его высокой выходной мощности, низкого уровня искажений и низкого уровня шума. Его можно использовать для управления динамиками автомобильной стереосистемы и обеспечения высококачественного вывода звука.
Аудиосистемы Hi-Fi
2. : TDA7294V можно использовать в аудиосистемах Hi-Fi для обеспечения высококачественного вывода звука с низким уровнем искажений и низким уровнем шума. Его можно использовать в стереофонической, мостовой и параллельной конфигурациях, а также с широким диапазоном импедансов динамиков.
3. Гитарные усилители: TDA7294V можно использовать в гитарных усилителях для обеспечения высококачественного звука с низким уровнем искажений и шума. Его можно использовать для управления динамиками в гитарных усилителях и обеспечения высококачественного звучания.
4. Портативные аудиоустройства: TDA7294V можно использовать в портативных аудиоустройствах, таких как MP3-плееры и портативные колонки, для обеспечения высококачественного звука с низким уровнем искажений и низким уровнем шума.
5. Усилитель мощности для профессиональных аудиосистем: TDA7294V может использоваться в профессиональных аудиосистемах, таких как системы громкой связи, DJ-системы и системы звукоусиления, для обеспечения высококачественного звука с низким уровнем искажений и шума.

Важно отметить, что TDA7294V разработан с учетом специфических требований автомобильных аудиосистем и может работать в широком диапазоне температур.
