Схема усилителя TDA1554Q класс В с блоком питания
Главная » Схемы интегральных УНЧ
Рубрика: Схемы интегральных УНЧ
Предложенная в этой статье схема усилителя TDA1554Q представляет собой интегрированный выходной усилитель класса B, развивающий мощность в нагрузке 2х22 Вт. Поскольку микросхема может работать от 12 В, она находит множество применений в автомобильных аудиосистемах.
Микросхема TDA1554Q имеет множество хороших функций, таких как тепловая защита, защита от обратной полярности, защита от сброса нагрузки, защита от короткого замыкания, отличное подавление пульсаций, отсутствие щелчков в динамике при включении/выключении и т.д.
Схема подключения TDA1554Q:

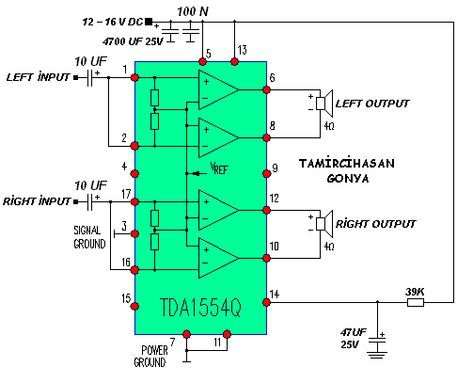

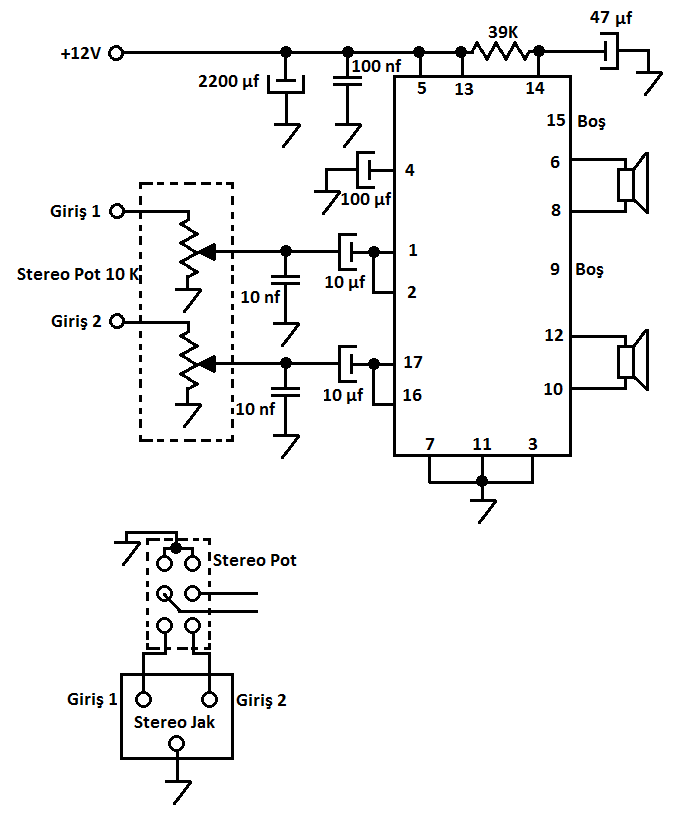

Принципиальная схема усилителя:
Печатная плата:
Одним из важнейших преимуществ использования этого усилителя является превосходное качество звука.
Но для получения хороших результатов, напряжение необходимо хорошо фильтровать. В этой сборке фильтрация осуществляется 4 конденсаторами по 4700 мкФ.
Напряжение питания для TDA1554Q должно быть не менее 6В, но не выше 18В. Рекомендуется, чтобы оно было около 14 В. Как я уже сказал выше, мы можем запитать эту сборку напрямую от автомобильного аккумулятора или использовать трансформатор 2x12V, показанный ниже.
Схема блока питания
Для лучшего охлаждения ИС ее необходимо устанавливать на радиатор. Дополнительно можно использовать вентилятор компьютерного блока (не обязательно). В любом случае, лучшее охлаждение, лучшая производительность. Схема потребляет примерно 5 А при 12 В на полной громкости. Значит, блок питания должен быть больше 5А. Можно использовать до 18 В, что дает немного больше прироста мощности. Обычно используется напряжение 12 В.
Технические характеристики УНЧ на микросхеме TDA1554Q
| Наименование | Значение |
|---|---|
| Напряжение питания: | 6…15 В |
| Пиковое значение выходного тока: | 4 A |
| Ток в режиме mute/stand-by: | 100 мкА |
| Диапазон воспроизводимых частот: | 45…20000 Гц |
| Коэффициент нелинейных искажений: | 0,1% |
| Сопротивление нагрузки: | > 2 Ом |
| Стандартный режим: | (4х11 Вт) |
| выходная мощность: | 11 Вт |
| входное сопротивление: | 60 кОм |
| коэффициент усиления: | 20 дБ |
| Мостовое включение: | (2х22 Вт) |
| выходная мощность: | 22 Вт |
| входное сопротивление: | 30 кОм |
| коэффициент усиления: | 26 дБ |
| Размеры печатной платы: | 45х60 мм |
Скачать печатную плату → TDA1554Q
Tda1554q схема усилителя
В этой статье мы предлагаем вам собрать схему усилителя звука своими руками.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Усилитель на микросхеме TDA 1554q, 1555q, 1558q
- Усилитель для компьютера на TDA1554
- Усилитель на микросхеме TDA1554Q
- TDA1554Q усилитель мощности на 4 канала datasheet
- Высококачественный четырёхканальный/двухканальный мостовой усилитель мощности низкой частоты
- 2×22 Вт аудио усилитель используя микросхему TDA1554
- Уважаемый Пользователь!
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель низкой частоты на микросхеме LM4755T
youtube.com/embed/hcFBvFrWMfk» frameborder=»0″ allowfullscreen=»»/> Усилитель на микросхеме TDA 1554q, 1555q, 1558q
В этой статье мы предлагаем вам собрать схему усилителя звука своими руками. Изначально этот проект рассматривался как схема простого усилителя звука для компьютера, но в принципе, она может быть использована и в качестве бустера в аудиосистеме автомобиля и для динамиков-сателлитов системы домашнего кинотеатра, возможны и другие варианты. В этом вы можете убедиться, рассмотрев представленную схему усилителя звука. Как видно из схемы у нее отсутствует возможность регулировки уровня звука, это не проблема, если мы используем усилитель звука для компьютера, есть возможность регулировки уровня звукового сигнала средствами операционной системы и используемого вами плеера.
В случае если усилитель используется в других применениях регулировка уровня звука осуществляется посредством регуляторов предварительного усилителя.
Потребление усилителя для компьютера на TDA не превышает 60Вт при напряжении питания 12 В, при полной громкости, что указывает на его достаточно высокий КПД. В качестве источника питания необходимо подобрать блок, способный обеспечить соответствующую мощность на своем выходе. При наладке можно воспользоваться блоком , имеющийся на нашем сайте. В интернете вы найдете множество усилителей звука для компьютера, но эта схема на TDA, по всей видимости, наиболее простая из тех, что способны обеспечить качественное звучание ваших любимых композиций.
Выходная мощность усилителя порядка 22 Вт, что более чем достаточно для усилителя звука для компьютера. Но, тем не менее, если вам покажется этого мало, обратите свое внимание на усилитель для дома на TDA И еще один совет, при изготовлении монтажной платы постарайтесь располагать элементы, как можно более компактно, чтобы исключить различные наводки на схему, влияющие на качество звука.
Но и не располагайте элементы слишком плотно, чтобы обеспечить их нормальную естественную вентиляцию. Войдите чтобы комментировать. Какой кондиционер лучше выбрать. Новый экран от LG — огромный, прозрачный, гибкий. Усилитель для дома на TDA Схема простого блок питания 5 В 1 А. Простейшая мигалка на светодиоде. Схема стабилизированного преобразователя напряжения 12 В. Урок Новый проект — усилитель класса Hi-Fi.
Усилитель для компьютера на TDA Список файлов TDAQ. Оцените статью 1 1 1 1 1 Рейтинг 5. Можно ли вместо кондера мкФ установить конденсатор на мкФ? Обе ИМС 4-х канальные. Только TDAJ помощнее будет по моему.
А нельзя ли рабочую схемку разместить тут? Ах да,чуть не забыл. А что за блок питания Вы использовали? Что за трансформатор?
И где такой можно найти? Может ли такой быть в компьютерном блоке питания? Обновить список комментариев. Новое на сайте. По просмотрам По комментариям По рейтингу 5. Главная Карта сайта Поиск.
Усилитель для компьютера на TDA1554
Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический.
Помогите в TDAQ. Ads Яндекс. Сообщение от Devslayer.
Усилитель собранный по схеме ниже на ИМС TDAQ обладает следующими основными техническими характеристиками и свойствами.
Усилитель на микросхеме TDA1554Q
Tdaq усилитель 2 1 своими руками Скачать бесплатно схемы, электронные книги ebook по tdaq усилитель 2 1 своими руками радиоэлектронике, схемы для начинающих. Импульсный блок питания своими руками Импульсный блок питания принцип руками построения особенности схемотехники защита от. Ребята, комментарии в больничного этой статье разрослись слишком. Закрою я их. Задавайте вопросы на форуме, в разделе электроника для начинающих. Простые схемы для желающих заниматься электроникой Мы получили много писем от читателей после великие очень простой статьи о регуляторе оборотов вентилятора. После чего. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх.
TDA1554Q усилитель мощности на 4 канала datasheet
Чувствительность TDAQ — малая, в районе 25 дБ, а это значит, что если нам необходимо подать на микросхему сигнал с линейного аудио выхода, то придется использовать раскачку.
Не верьте документации, которая говорит о нижней граничной частоте микросхемы в 20 Гц. Область звукового спектра существенно ниже 80Гц. Микросборка способна работать в среднем диапазоне питающих напряжений, от 6 до 18 вольт при этом меняется только выходная мощность на выходе схемы.
Запомнить меня. Developed in conjunction with Joomla extensions.
Высококачественный четырёхканальный/двухканальный мостовой усилитель мощности низкой частоты
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. TDA Q — очень популярная микросхема, работает устойчиво, требует небольшое количество деталей для обвески, недорогая.
2×22 Вт аудио усилитель используя микросхему TDA1554
Предусматривается также соединение с массой автомобиля.
Конденсаторы С1 и С2 обеспечивают развязку от любых сигналов и помех, присутствующих в шинах питания, тогда как конденсатор СЗ, подключенный непосредственно к микросхеме IC1, обеспечивает сглаживание пульсаций. Входной аудиосигнал подается на IC1 через конденсаторы С4 и С5. Эти конденсаторы емкостью 10 мкФ используются для устранения завала АЧХ усилителя в области низких частот аудиоспектра. Цепочка из резистора R1 и конденсатора С6 управляет схемой бесшумного запуска входит в состав микросхемы IC1 , формирующей задержку включения выходного каскада, благодаря чему устраняются щелчки при подключении питания. Постоянная времени этой RC-цепи составляет около 1,4 с. Номиналы элементов, подключаемых к 1С 1, не являются критическими, однако не следует использовать детали с номиналами, отличающимися на порядок и более от рекомендованных.
Микросхема фирмы Philips, выполнены в корпусах SIP2 с 17 выв. Содержат четырехканальный усилитель мощности ЗЧ. При мостовом включении.
Уважаемый Пользователь!
Усилитель звуковой частоты с выходной мощностью 22 Вт легко собрать и очень недорого на интегральной микросхеме TDA По сути TDA уже и есть усилитель НЧ, так как внешние детали, кроме фильтрующих и разделительных конденсаторов, исключены.
Может использоваться как усилитель звуковой частоты в автомобильной аудиосистеме, УНЧ для сателлитов в домашней акустической системе или как усилитель звуковой частоты для компьютерных колонок.
Разработать двух канальный усилитель низкой частоты со следующими характеристиками:. Предлагаемый усилитель обладает малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0. Области применения данного УНЧ крайне разнообразны.
Войти через. Гарантия возврата денег Возврат за 15 дней.
Добавить в избранное. Мощный лабораторный источник питания Защита телефонной линии Выходные каскады электронной авто сигнализации Бегущие огни на трех гирляндах Противоугонное устройство сигнализации Кодовый замок с дистанционным управлением Таймер на микросхеме КР ВИ1 Люминисцентная линейная шкала. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема трехканального усилителя аудиосистемы. Категория: Усилители Этот усилитель предназначен для работы с трехканальной аудиосистемой, состоящей из двух средне-низкочастотных акустических систем и одного мощного низкочастотного канала.
Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте!

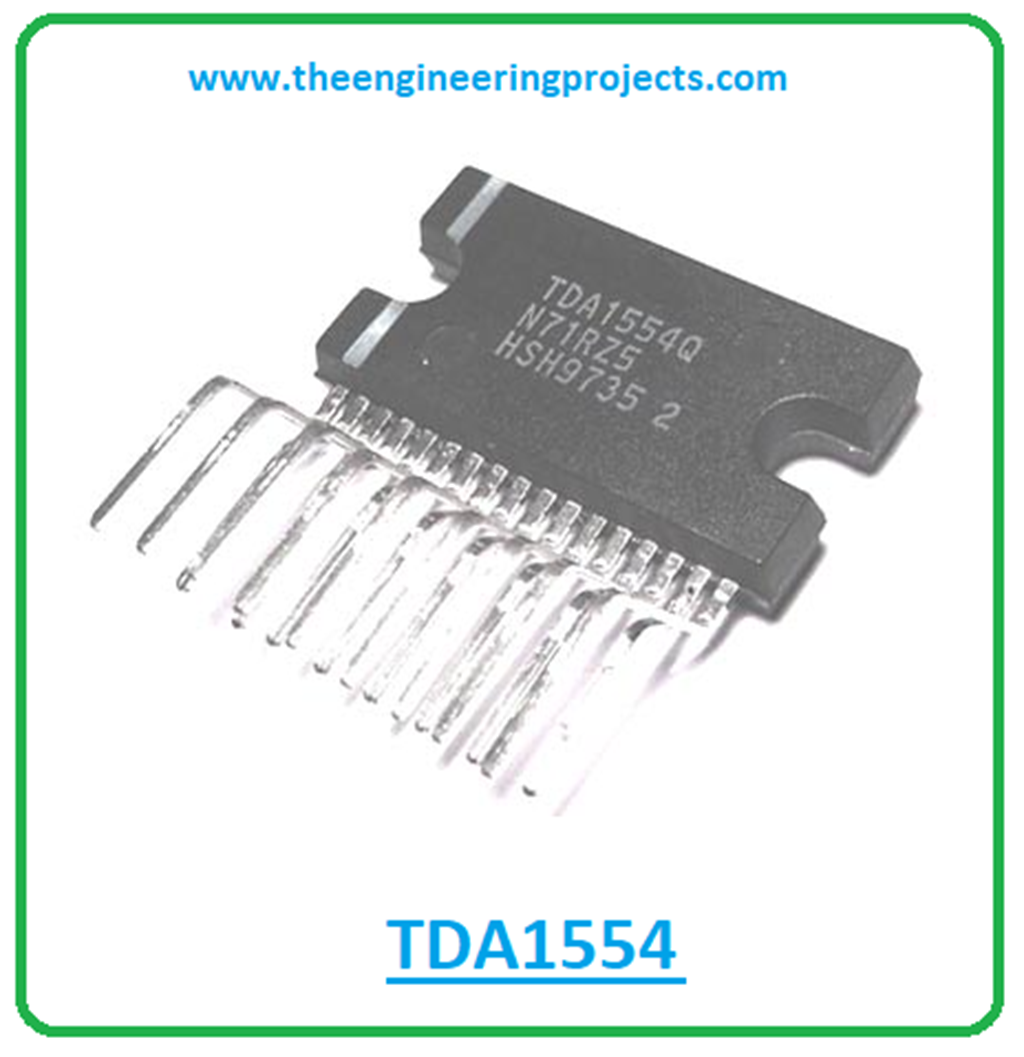

TDA1554 Audio Amplifier Pinout, Features & Datasheet
20 сентября 2018 — 0 комментариев

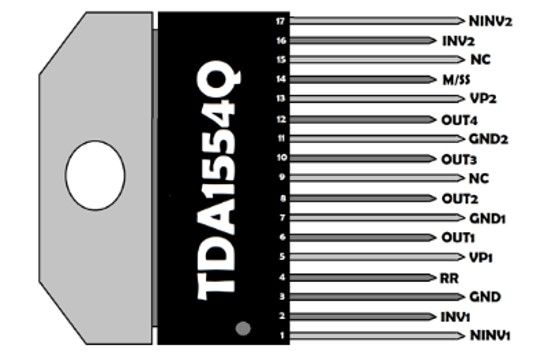

Конфигурация выводов TDA1554
|
