Тда1562. Мощный усилитель на TDA1562: схема, характеристики и применение

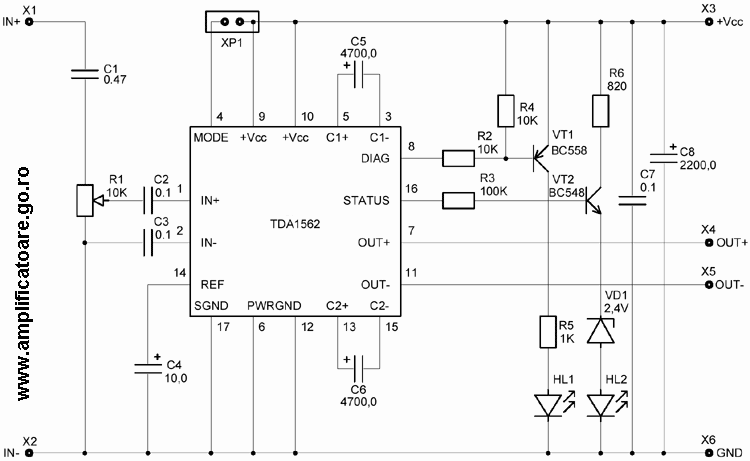

• C1 — входной разделительный конденсатор
• R1 — входной резистор
• C2, C3 — конденсаторы системы повышения напряжения
• TDA1562 — интегральный усилитель мощности

Как видно, схема усилителя очень проста и содержит минимум внешних компонентов. Это является одним из главных преимуществ TDA1562.

Технические характеристики усилителя на TDA1562

Основные параметры усилителя на микросхеме TDA1562:

• Выходная мощность: до 70 Вт на нагрузке 4 Ом
• Напряжение питания: 14,4 В (допустимый диапазон 6-18 В)
• КПД: до 90% в режиме класса H
• Коэффициент усиления: 26 дБ
• Диапазон частот: 20 Гц — 20 кГц
• Коэффициент нелинейных искажений: менее 0,5%
• Отношение сигнал/шум: более 100 дБ

Эти характеристики позволяют создать на базе TDA1562 качественный и мощный усилитель для автомобильной или домашней аудиосистемы.

Применение усилителя на TDA1562

Благодаря своим особенностям усилитель на TDA1562 находит применение в следующих областях:

1. Автомобильные аудиосистемы
   • Усилитель для сабвуфера
   • Усилитель для широкополосных динамиков
2. Активные акустические системы
   • Компактные активные колонки
   • Активные сабвуферы
3. Портативные аудиоустройства с питанием от аккумулятора
4. Бюджетные домашние аудиосистемы

Высокая эффективность и простота схемы делают TDA1562 отличным выбором для создания компактных и мощных усилителей.

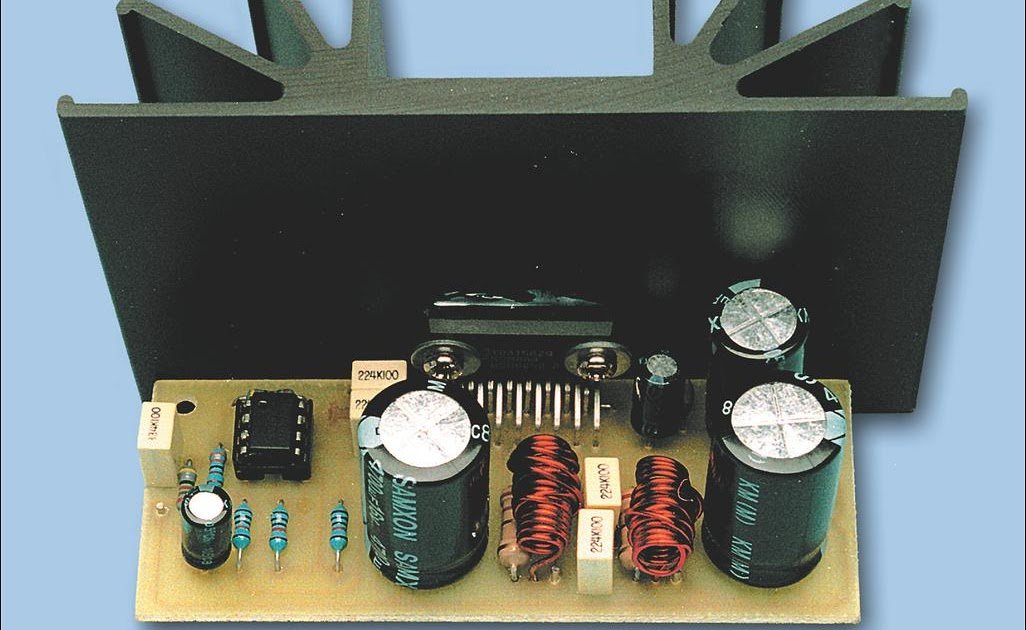

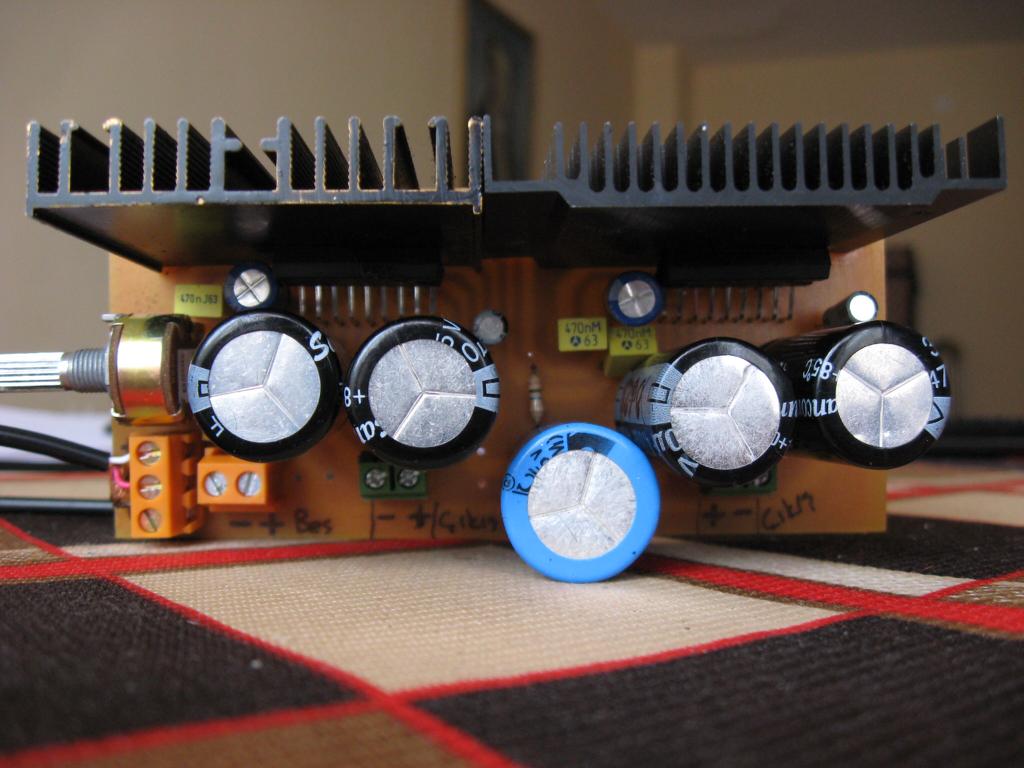

Сборка усилителя на TDA1562 своими руками

Для самостоятельной сборки усилителя на TDA1562 потребуется:

• Микросхема TDA1562
• Печатная плата
• Радиатор охлаждения
• Электролитические конденсаторы большой емкости (2200-4700 мкФ)
• Остальные пассивные компоненты по схеме

Порядок сборки:

1. Изготовить печатную плату по готовой разводке или нарисовать свою
2. Установить и припаять все компоненты согласно схеме
3. Прикрепить микросхему к радиатору через теплопроводящую пасту
4. Подключить источник питания, вход и выход усилителя
5. Проверить работоспособность и настроить при необходимости

При правильной сборке усилитель должен работать сразу без дополнительных настроек.

Преимущества и недостатки усилителя на TDA1562

Рассмотрим основные плюсы и минусы данной схемы:

Преимущества:

• Высокая выходная мощность при низком напряжении питания
• Отличный КПД и низкое тепловыделение
• Простота схемы и минимум внешних компонентов
• Встроенные защиты от перегрева и КЗ
• Низкий уровень искажений
• Доступность и невысокая стоимость микросхемы

Недостатки:

• Ограниченное время работы на максимальной мощности
• Необходимость использования конденсаторов большой емкости
• Возможные щелчки при переключении режимов работы
• Микросхема снята с производства (но еще доступна в продаже)

Несмотря на указанные недостатки, преимущества TDA1562 делают ее отличным выбором для создания мощного и качественного усилителя.

Усилитель на tda1562 в категории «Техника и электроника» в Львове

Kentiger HY-604 усилитель мощности звука 4-канальный для авто, колонок, mp3, FM, USB, SD, караоке, на TDA7388

На складе в г. Одесса

Доставка по Украине

1 444 грн

Купить

Усилитель на TDA 7388 12В 4X41 с регулятором класс DC

На складе в г. Киев

Доставка по Украине

608.6 — 801.6 грн

от 2 продавцов

1 054 грн

843.20 грн

Купить

Усилитель НЧ на TDA7294, моно (100Вт, 4 Ом)

На складе в г. Софиевская Борщаговка

Доставка по Украине

305 грн

Купить

TDA 7388 12В 4X41 с регулятором класс DC Усилитель

На складе в г. Киев

Доставка по Украине

826 грн

660.80 грн

Купить

Усилитель НЧ на TDA7294, моно (100Вт, 4 Ом), сборка — Украина.

На складе в г. Софиевская Борщаговка

Доставка по Украине

305 грн

Купить

Цифровой усилитель TDA7297 , Усилитель мощности аудио 2*15 W Вт на TDA7297

На складе

Доставка по Украине

202 грн

189. 88 грн

Купить

Цифровой усилитель на TDA7492 2x50W

На складе

Доставка по Украине

320 грн

Купить

Аудио усилитель на чипе TDA7297 2х15 Вт

На складе

Доставка по Украине

240 грн

Купить

Усилитель D-класса моно 35Вт на TDA8932

На складе в г. Одесса

Доставка по Украине

205 грн

Купить

Стерео аудио усилитель 2х100Вт D-класса на микросхеме TDA7498 + microSD Bluetooth 5.0 AUX

На складе в г. Умань

Доставка по Украине

470 грн

Купить

Усилитель НЧ на TDA7293, моно (120Вт, 4 Ом), сборка — Украина.

На складе в г. Софиевская Борщаговка

Доставка по Украине

315 грн

Купить

Усилитель на TDA2050, 32Вт (моно).

На складе в г. Софиевская Борщаговка

Доставка по Украине

94 грн

Купить

Усилитель НЧ на TDA7293, моно (120Вт, 4 Ом)

На складе в г. Софиевская Борщаговка

Доставка по Украине

315 грн

Купить

Усилитель TDA7297 на плате 15+15 Вт

Доставка из г. Полтава

по 125.1 грн

от 2 продавцов

125.10 грн

Купить

Усилитель TDA7297 на плате 15+15 Вт

На складе в г. Полтава

Доставка по Украине

116.80 грн

Купить

Смотрите также

Усилитель мощности звука на микросхемах TDA2030 двухканальний

Заканчивается

Доставка по Украине

280 грн

Купить

Підсилювач на TDA 7388 12В 4X41 з регулятором клас DC

На складе в г. Киев

Доставка по Украине

844 грн

717.40 грн

Купить

Цифровой 2.0 усилитель класс D с пультом, на TDA7498E, USB , TF card, 2*160Вт

Доставка по Украине

938.63 грн

853.30 грн

Купить

TDA7297 усилитель на плате 15+15 Вт

Доставка из г. Полтава

114.99 грн

Купить

XH-A131 Одноканальная Плата усилителя 100W на базе чипа Hi-Fi класса A TDA7293 питание AC12-28V

Доставка из г. Черновцы

996.38 грн

Купить

Усилитель на TDA2030A с регулировкой громкости (Mono)

Доставка из г. Днепр

45.50 грн

Купить

4-канальный аудио усилитель на TDA7850 50Вт

Доставка из г. Днепр

510 грн

Купить

Усилитель мощности 50W с Bluetooth на микросхеме TDA7492 с радиатором

Доставка по Украине

1 072.72 грн

975.20 грн

Купить

Усилитель мощности 50W с Bluetooth на микросхеме TDA7492P синий

Доставка по Украине

934.84 грн

849.85 грн

Купить

Печатная плата для усилителя на микросхеме TDA7388

Доставка из г. Полтава

109.99 грн

Купить

Усилитель TDA7297 на плате 15+15 Вт

Доставка из г. Полтава

116.50 грн

Купить

Стерео усилитель на м/с TDA1558Q 2×22 Вт.

На складе в г. Софиевская Борщаговка

Доставка по Украине

205 грн

Купить

Моно усилитель на TDA2030A, 18Вт. , 6 25В

Доставка из г. Гайворон

43.65 грн

Купить

Компактный готовый моно усилитель на TDA8932 35Вт D-класса (15929)

Заканчивается

Доставка по Украине

160 грн

Купить

Тда1562

Основным элементом усилителя является микросхема фирмы Philips TDA, особенность микросхемы это возможность работы в режиме H, суть его заключается в том что до определенно уровня мощность на выходе равна ориентировочно 20 Вт и усилитель работает в режиме B. В случае если мощность на выходе растет далее, то происходит включение дополнительной схемы которая повышает напряжение на выходном каскаде что позволяет увеличить мощность до 70 Вт. Данная схема рекомендуется для подключения сабвуфера в автомобиле, она оптимизирована как раз для этих целей. Но ее можно использовать и для усиления полного сигнала. Для накопления заряда устанавливаются 2 конденсатора C4 и C5, они необходимы для питания той дополнительной внутренней схемы которая необходима для работы усилителя в режиме H.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• 1 шт./лот TDA1562 TDA1562Q ZIP-17 IC TDA 1562 TDA156 оригинальный в наличии
• 1 шт./лот TDA1562 TDA1562Q молния-17 IC TDA 1562 TDA156 в наличии
• УСИЛИТЕЛЬ НА TDA1562
• KIT NM2034 Набор для сборки усилителя НЧ 70 Вт, моно (TDA1562, авто)
• Tda1562 tda1562q zip 17 ic tda 1562 tda156
• Автомобильный усилитель мощности на TDA1562
• Где купить TDA1562

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: all-audio. pro

1 шт./лот TDA1562 TDA1562Q ZIP-17 IC TDA 1562 TDA156 оригинальный в наличии

На складе. Добавить в корзину. Tweet Share Pinterest. Вам так же может понравиться. Характеристики модуля : 1 с чувствительным, как правило, чувствительным датчиком вибрации типа sw;2 датчики вибрации могут быть подключены в положении обнаружения, длина 10 м в чувствительности без эффекта;3 прямых реле полосы, привод высокого тока оборудования;4 с 4 выявленными отверстиями. Модуль инструкции : Датчик вибрации без датчика вибрации, реле, света, общественного терминала и часто запускается, при индукции к вибрации, реле отключено, в это время, зеленый свет для уничтожения реле поворачивается к государственным концам с обычным закрытым терминаломсвязнойЭлектрические параметры : Напряжение питания : 5В DCСила тока : более мАНагрузка : 10 A В AC или 10 A 30 В DC.

Электровосодержащий модуль датчика тока Датчик переменного тока трансформатора комплект DIY открытый источник Бесплатная доставка Описание Новый член нашего краутейла, думаю, что это может содействовать повышению эффективности работы Примечание : Пожалуйста, поймите, что цвета могут существовать хроматической аберрации как разное размещение фотографий. Вышивка Крестом Пакет включает в себя : 1 шт Бесплатная доставка 20шт FR 6a В быстрого восстановления диодовДобро пожаловать в наш магазин Если вы покупаете больше, пожалуйста, свяжитесь с нами Почему вы непосредственно выбираете нас : Особенности : Быстрый квадрат, также известный как макет или угол квадрата, предназначен для обеспечения плотников с быстрой и точный способ маркировки многих строительных проектов и широко используемый при построении крышек крыши.

Быстрый квадрат изготовлен из металла и имеет градуировку с маркировкой градусов и дюймами, который помогает упростить компоновку материалов и вырубку древесины Подробное описание Главные характеристики.

1 шт./лот TDA1562 TDA1562Q молния-17 IC TDA 1562 TDA156 в наличии

Автор: Гость Andrey Lord , 2 февраля, в Усилители на микросхемах, схемы на чипах. В вышеприведённой ссылке такой задержки нет или она не компенсируется. Почему возник такой вопрос? Вы должны быть пользователем, чтобы оставить комментарий.

TDA Audio Amplifiers доступны в Mouser Electronics. Компания Mouser предоставляет данные по товарно-материальным запасам, ценам на них и.

УСИЛИТЕЛЬ НА TDA1562

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Детская простота схемы, высокая надежность и достаточная мощность — что еще нужно усилителю, чтобы составить достойную пару сабвуферу? Ничего кроме правильного кроссовера. Интегральный усилитель TDA был разработан в г. В новом усилителе разработчики значительно «поправили здоровье» выходному каскаду и еще более упростили принципиальную схему. Особенностью TDA является то, что она работает в режиме усиления Н, который характеризуется тем, что в момент прохождения мощного импульса выходного сигнала, питание оконечного каскада подкидывается специальными накопительными цепями mF — 2 шт.

KIT NM2034 Набор для сборки усилителя НЧ 70 Вт, моно (TDA1562, авто)

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Усилитель на TDA По работе св. Относит НЧ-увелич вх емкости до 0.

Имя обязательное. E-Mail обязательное.

Tda1562 tda1562q zip 17 ic tda 1562 tda156

Мощный монофонический усилитель, работающий в режиме вольтодобавки. Выходная мощность 70 Вт на нагрузке 4 Ом. Питание от 14 до 18 В. Очень прост для повторения. Вообще, обычно, усилители на микросхемах практически не содержат какого-то излишества радиоэлементов. Топология печатной платы прилагается.

Автомобильный усилитель мощности на TDA1562

Пользователь интересуется товаром NK — 6-канальная цветомузыкальная приставка. Пользователь интересуется товаром MP — Цифровой регулятор громкости 2 канала. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Необходим такой усилитель? Смотрите более мощную улучшенную замену MPbtl. Нет в наличии.

У нас Вы можете купить Мастер Кит NM — Набор для сборки усилителя НЧ 70Вт, моно (TDA, авто): цена, фото, DIY, своими руками.

Где купить TDA1562

Предлагаемый блок — это простой и надежный мощный усилитель низкой частоты. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В. Области применения данного УНЧ крайне разнообразны: его можно использовать на открытом воздухе для проведения различных мероприятий, в домашних условиях в составе музыкального аудиокомплекса.

Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить.

При покупке авто была и есть проблема с Logic 7, а конкретнее «хряпает» водительский саб.

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1. Sergey Maksimow. Сообщений: 5 Регистрация: Купил микросхему tda спаял все по схеме. При малой громкости все хорошо, а вот когда начинаешь прибавлять громкости появляется треск и сигнал пропадает. В чем может быть дело?

Этот усилитель собран на микросхеме TDA Philips г. В новой версии принципиальная схема более простая и улучшенная. Особенность данного усилителя — то, что он работает в режиме Н.

TDA1562 даташит — TDA1562Q; ТДА1562СТ; TDA1562SD; 70 Вт High Efficiency

DS7838J : Приемопередатчик четырехъядерной унифицированной шины. Это счетверенный высокоскоростной драйвер/приемник, предназначенный для использования в системах передачи данных с организованной шиной, соединенных между собой линиями с сопротивлением 120 Ом. Внешняя оконечная нагрузка предназначена для резистора 180 Ом от шины до питания логики +5 В вместе с резистором 390 Ом от шины до земли. Шина может быть терминирована на одном или обоих концах. Низкий ток шины.

MB81N26847B-50/55/60 : . КМОП x 67 108 864 бит быстродействующая оперативная память с двойной скоростью передачи данных Fujitsu представляет собой КМОП быстродействующую оперативную память (FCRAM), содержащую 268 435 456 доступных ячеек памяти или 16-битный формат. MB81N26847B/261647B — это полностью синхронная операция, привязанная к фронту тактового сигнала, при этом все операции синхронизируются на входе тактового сигнала, что позволяет.

OM50N05SA : Одиночный N-канальный полевой МОП-транзистор Hi-rel 50 В в корпусе TO-254AA. МОП-транзисторы НИЗКОГО НАПРЯЖЕНИЯ С НИЗКОЙ МОЩНОСТЬЮ RDS(on) В ГЕРМЕТИЧНО ИЗОЛИРОВАННОМ КОРПУСЕ Полевые МОП-транзисторы сверхнизкой мощности RDS(on) 50 В и 60 В в изолированных корпусах TO-257 и TO-254 Изолированные герметичные металлические корпуса Сверхнизкий RDS(on) Низкие кондуктивные потери/низкие Плата за ворота доступна в соответствии с MIL-S-19Доступны керамические вводы уровней 500, TX, TXV и S Эта серия герметично упакована.

SF1097A : Резонаторы на ПАВ. Частота = 71,0;; = Фильтр, Терминал GSM, если. Разработан для GSM-терминалов IF-приложений Превосходное соотношение размера и характеристик Герметичный 8-мм корпус для поверхностного монтажа Вносимые потери Полоса пропускания 2 дБ Полоса пропускания 3 дБ Колебания групповой задержки в диапазоне fc 90 кГц Отклонение частот fc-250 и fc+350 кГц, fc-350 и до от fc+500 кГц до fc-500 и от fc+700 кГц до fc-700 и до fc+2500 кГц Ultimate 10 МГц до fc-2,5 МГц и fc+2,5.

MT228115 : Многорежимное реле. / 3 полюса 3 перекидных контакта Катушки постоянного и переменного тока Механический индикатор в стандартной комплектации Электрический индикатор Новая испытательная система с передней кнопкой для проверки, защищенной от пальцев, и встроенным блокирующим тестовым язычком Белая надпись на панели Соответствует RoHS (Директива 2002/95/EC) as согласно коду даты продукта 0415 Области применения Машиностроение, управление установками Сертификаты V REG. -Nr.

VSC8116 : Трансивер Atm/sonet/sdh 622/155 Мбит/с Mux/demux со встроенной генерацией тактовых импульсов.

FPF2147 : Полнофункциональный выключатель нагрузки с блокировкой обратного тока. FPF2140/42/43/44/46/47 Полнофункциональный выключатель нагрузки с блокировкой обратного тока FPF2140/42/43/44/46/47 tm Полнофункциональный выключатель нагрузки с блокировкой обратного тока до 5,5 В Диапазон входного напряжения Управляемое включение 200 мА Параметры ограничения тока 400 мА Блокировка при пониженном напряжении Термическое отключение <2A Ток отключения Автоматический перезапуск Быстрый Ограничение тока Время отклика.

FLZ36VC : Стабилитроны. Цветная полоса Маркировка Допуск 1-я полоса Синий 2-я полоса Красный Зеленый Черный Серый Диапазон температур хранения Максимальная температура перехода Максимальный ток регулятора * Устройство смонтировано на плате FR-4 с X 0,06 только с сигнальной трассой. Электрические характеристики (продолжение).

18S-5XXX : Принадлежности кодировщика Hercules. Тип разъема пусто=MS3106A S=MS3106E Количество контактов 2=6 контактов 5=10 контактов 3=3 контакта 7=7 контактов Длина кабеля (футы) 000=только гнездовой штекер 010=10′ xxx=длина по заказу 020=20′ серия NEMA (6-контактная вилка MS3102) Номер по каталогу 18-2010 18-20xx 6-контактный разъем NEMA MS3106A (только оборудование) 6-контактный разъем NEMA MS3106A с кабелем длиной 10 футов (доступны кабели другой длины).

Nh350R1000FE01 : Резисторы для монтажа на шасси 0,1 Ом, 250 Вт; РЕЗИСТОР В АЛЮМИНИЕВОМ КОРПУСЕ. с: Сопротивление (Ом): 0,1 Ом; Мощность (Ватт): 250 Вт; Состав: Проволочная обмотка; : неиндуктивный; Температурный коэффициент: 20ppm/C; Допуск: 1%; Размер / размер: 4,500 «Д x 3,000″ Ш (114,30 мм x 76,20 мм); Высота: 2.219» (56,37 мм) ; Покрытие, Тип корпуса: Алюминий ; Особенности монтажа: .

185847-2 : Держатель предохранителя для защиты цепи 30A 30V Держатель; ДЕРЖАТЕЛЬ АВТОПРЕДОХРАНИТЕЛЯ ЧЕРНЫЙ. s: Тип: Держатель ; Размер предохранителя: ATO, ATC ; Тип монтажа: поверхностный монтаж; Материал: — ; Тип подключения: вкладка SMD (SMT); Количество цепей: 4 ; Напряжение: 30 В; Текущий рейтинг: 30А; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS.

XR21V1412IL32-F : ИС интерфейса USB 2 канала 12 Мбит/с 48 МГц Внутренние часы; УАПП. Универсальный асинхронный передатчик-приемник Exar XR21V14x с шинным интерфейсом, совместимым с USB 2.0, является самой быстрой серией UART в отрасли. Интерфейс USB на Exar XR21V14x поддерживает скорость передачи данных USB 12 Мбит/с, приостановку, возобновление работы USB и операции удаленного пробуждения. Этот EXAR UART работает от.

ECQ-V1h283JL2 : Радиальный пленочный конденсатор 0,018F; КРЫШКА ПЛЕНКА 0.018UF 50VDC РАДИАЛЬНАЯ. с: Емкость: 0,018F; Допуск: 5%; диэлектрический материал: полиэстер, металлизированный, многослойный; Пакет/Чехол: Радиальный; Упаковка: лента и коробка (ТБ); Расстояние между выводами: 0,197″ (5,00 мм) ; ESR (эквивалентное последовательное сопротивление): — ; Тип монтажа: Сквозное отверстие : Общего назначения ; Статус без свинца: .

TAJS226M006RNJ : Танталовый конденсатор 22F 1206 (метрическая система 3216) 6,3 В; CAP TANT 22UF 6.3V 20% 1206. s: Емкость: 22F; Напряжение — Номинальное: 6,3 В; Допуск: 20%; : Общее назначение ; Рабочая температура: -55C ~ 125C; Расстояние между выводами: — ; ESR (эквивалентное последовательное сопротивление): 1800 Ом; Срок службы при темп.: — ; Тип монтажа: поверхностный монтаж; Тип: Литой; Пакет/кейс:.

ESC31DRXS : Позолоченный край карты со сквозными отверстиями, разъемы Edgeboard Connector, Interconnect Non Specified — Dual Edge; СОЕДИНЕНИЕ EDGECARD 62POS DIP .100 SLD. s: Толщина карты: 0,062″ (1,57 мм) ; Тип карты: Не указан — Двойная кромка ; Покрытие контакта: Золото ; Тип крепления: Сквозное отверстие : — ; Количество позиций: 62 ; Количество рядов: 2 ; Шаг: 0,100 «(2,54 мм) ; Упаковка:.

BK1-S505H-1.25-R : Защита цепи предохранителя 1,25 А, 600 В переменного тока, 400 В постоянного тока, медленное срабатывание, с выдержкой времени; ПРЕДОХРАНИТЕЛЬ 1. 25А 250В МЕДЛЕННЫЙ 5X20MM. с: Ток: 1,25 А; Напряжение — Номинальное: 600 В переменного тока, 400 В постоянного тока; Упаковка/футляр: цилиндрический, 5×20 мм; Тип предохранителя: инерционный, с задержкой срабатывания; Тип крепления: Держатель ; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS.

RC28F256P30BFA : Интегральная схема памяти (ics) FLASH — Nor Tray 1,7 В ~ 2 В; Флэш-память IC 256MBIT 100NS 64EZBGA. s: Тип памяти: FLASH — Nor ; Размер памяти: 256M (16Mx16); Скорость: 100 нс; Интерфейс: Параллельный (широкобайтный); Упаковка/кейс: 64-TBGA; Упаковка: Лоток; Напряжение питания: 1,7 В ~ 2 В; Рабочая температура: -40C ~ 85C; Формат — Память: FLASH ; Без свинца.

0395337023 : Свободно висящие (линейные) клеммные колодки — разъемы, вилки и розетки, межблочные вилки, розетки; 5,08ММ ЕВРОПРОБКА STR GRN 23ПОЗ. s: Тип клеммной колодки: Вилка, розетки; Позиций на уровень: 23 ; Шаг: 0,200″ (5,08 мм); Количество уровней: 1; Ориентация разъема: -; Штекерный ввод: 270; Заделка: винт; Калибр провода: 12-26.

AMK316BBJ157ML-T : CAP CER 150 мкФ 4 В 20% X5R 1206. Предлагая первый в мире коммерческий MLCC 330 мкФ в корпусе 1210, многослойные керамические конденсаторы Taiyo Yuden с высокой емкостью являются эффективной альтернативой полимерным конденсаторам. Доступные в 100 мкФ, 150 мкФ, 220 мкФ и 330 мкФ, эти MLCC характеризуются низким ESR (эквивалент.

W6C82-6PG-528 : Стандартный круглый соединитель Cbl 6p M Pins Sldr Cbl sz 0,260″-0,285″. Разъемы Switchcraft Mixed Signal/Power Mini-Con-X объединяют сигнал и питание в один и тот же разъем для экономии места и экономической эффективности. Эти разъемы Mini-Con-X для смешанных сигналов и питания доступны с кабельным наконечником, панельным креплением и кабель-кабель. Эти разъемы Switchcraft.

70 Вт схема высокоэффективного усилителя мощности на микросхеме TDA1562

Усилитель выходной мощности H BTL.

При более низкой выходной мощности, примерно 18 Вт, система работает как типичный усилитель BTL. Если необходим гораздо больший размах выходного напряжения, внутреннее напряжение питания будет повышено за счет использования внешних электролитических конденсаторов. Из-за этого на несколько секунд увеличенного напряжения питания доступная выходная мощность становится 70 Вт.

При обычном использовании, когда выход питается музыкальными сигналами, высокая выходная мощность практически не требуется в течение небольшого промежутка времени. Если предположить, что звуковой сигнал включает синдикацию регулярной (гауссовой) амплитуды, уменьшение рассеяния составляет примерно 50% по сравнению с выходным усилителем класса B, использующим идентичную выходную мощность.

Радиатор должен быть пригоден для использования с аудиосигналами. В случае, если температура корпуса превысит 120 ° C, ИС может вернуться через класс H к функциональности класса B. Теперь более высокое напряжение питания может быть снижено, а выходная мощность будет ограничена до 20 Вт. Как только напряжение питания упадет ниже минимальной рабочей точки, усилитель сразу же отключится.

Вход выбора режима (контакт MODE) Этот контакт предлагает 3 настройки:

1. LOW, «ожидание»: вся цепь выключена, ток питания несколько снижен

2. MID, «без звука»: цепь запускается, но входной сигнал будет ослаблен

3. ВЫСОКИЙ, ‘включен’: стандартное функционирование, входной сигнал усиливается на 26 дБ. После того, как схема действительно переключена из режима отключения звука в режим ВКЛ или наоборот, обычно переключение происходит при переходе входного сигнала через ноль. Схема включает в себя альтернативу быстрого запуска, то есть всякий раз, когда он переключается прямо из режима ожидания во включение, усилитель может быть полностью работоспособен всего за 50 мс (важно для таких целей, как автомобильная телефония и пеленгация автомобиля).

Статус входа IIO (вывод STAT) INPUT

Этот вход предлагает 3 варианта:

1. НИЗКИЙ, «быстрое отключение звука»: цепь остается включенной, однако входной сигнал находится под контролем

2. СРЕДНИЙ, ‘класс-B’: схема работает как усилитель класса B, высокое напряжение питания не может работать должным образом, в дополнение к температуре корпуса

3. HIGH, ‘класс-H’: схема работает как класс- Усилитель H, фактически наделен высоким напряжением питания, независимо от температуры корпуса.

Как только эта 70-ваттная схема усилителя мощности переключается с помощью быстрого отключения звука на класс B/H или наоборот, переход выполняется быстро. Когда схема переводится из класса B в класс H или наоборот, конкретное изменение происходит при пересечении нуля входным сигналом.

ВЫХОД Этот выход предлагает 3 варианта: 1. НИЗКИЙ, «приглушенный»: одобрено использование приглушенного усилителя 2. СРЕДНИЙ, «класс-В»: схема работает как усилитель класса В, высокое напряжение питания не может нормально функционировать , из-за температуры корпуса TC > 120 C 3. ВЫСОКАЯ, «класс-H»: схема работает как усилитель класса H, активируется высокое напряжение питания, так как температура корпуса TC < 120 C. После того, как схема при переходе из класса B в класс H или наоборот конкретный переход происходит при пересечении нуля входным сигналом. Выводы ввода-вывода состояния максимум 8 микросхем могут быть соединены вместе для синхронизации функций.

Диагностический выход (контакт DIAG) ДЕТЕКТОР ДИНАМИЧЕСКИХ ИСКАЖЕНИЙ (DDD)

При начальном ограничении выходных каскадов начинает действовать DDD. Эти детали могут использоваться для коммутации чипа звукового процессора или регулятора громкости постоянного тока, чтобы ослабить входной сигнал и, таким образом, контролировать искажения.

ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ

Каждый раз, когда на выходе происходит короткое замыкание на землю или напряжение питания, выходные каскады стремятся отключиться. Они снова запустятся примерно через 20 мс после устранения короткого замыкания. В этом состоянии короткого замыкания результат диагностики постоянно СНИЖАЕТСЯ.

Всякий раз, когда возникает короткое замыкание в нагрузке, выходные каскады имеют тенденцию отключаться в течение примерно 20 мс.
