Тда2050 даташит. TDA2050: мощный усилитель класса AB для качественного звучания

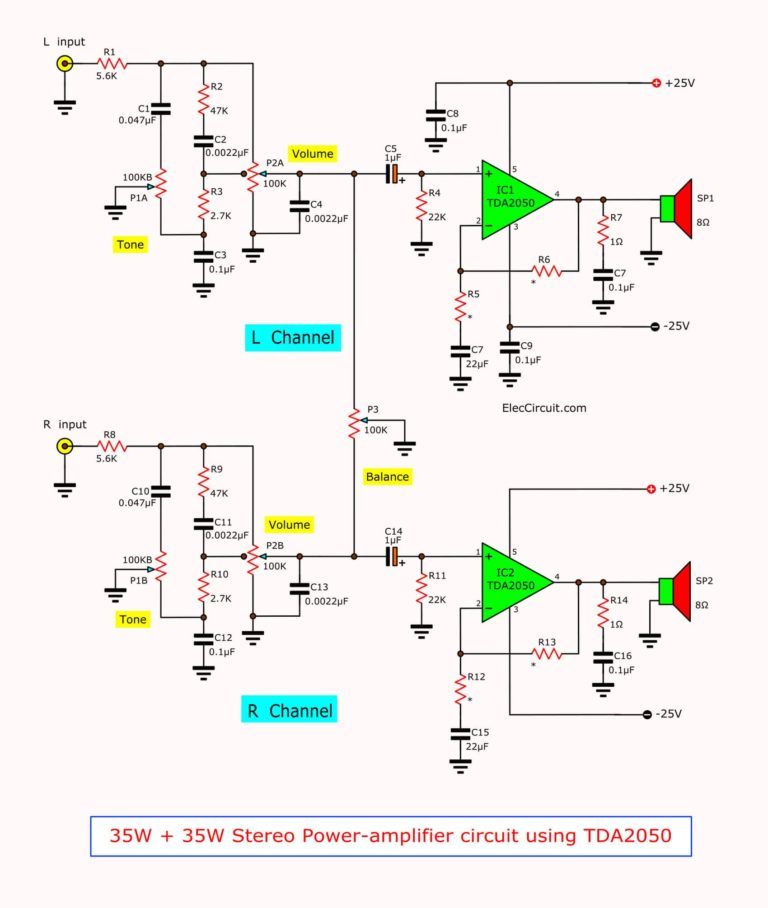

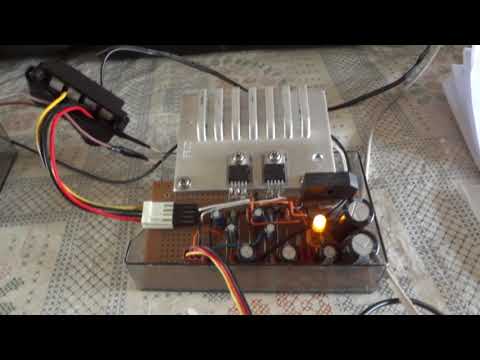

Основные компоненты схемы:

• Две микросхемы TDA2050 для левого и правого каналов
• Входные разделительные конденсаторы
• Резисторы цепи обратной связи
• Выходные дроссели для стабилизации работы
• Блокировочные конденсаторы по цепям питания

Преимущества схемы ИТУН для TDA2050

Использование схемы ИТУН для усилителя на TDA2050 дает ряд преимуществ:

1. Снижение нелинейных искажений, особенно на высоких частотах
2. Улучшение демпфирования акустической системы
3. Повышение устойчивости усилителя к самовозбуждению
4. Расширение полосы пропускания
5. Снижение влияния изменения сопротивления нагрузки на характеристики

Эти факторы позволяют получить более качественное и детальное звучание по сравнению с классической схемой включения TDA2050.

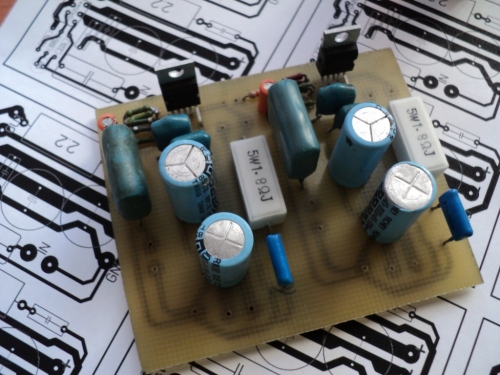

Особенности сборки усилителя на TDA2050

При самостоятельной сборке усилителя на TDA2050 следует учитывать несколько важных моментов:

• Необходимо обеспечить хороший теплоотвод для микросхем
• Важно использовать качественные комплектующие, особенно конденсаторы
• Следует обратить внимание на развязку по питанию
• Монтаж должен быть аккуратным, с минимальной длиной проводников

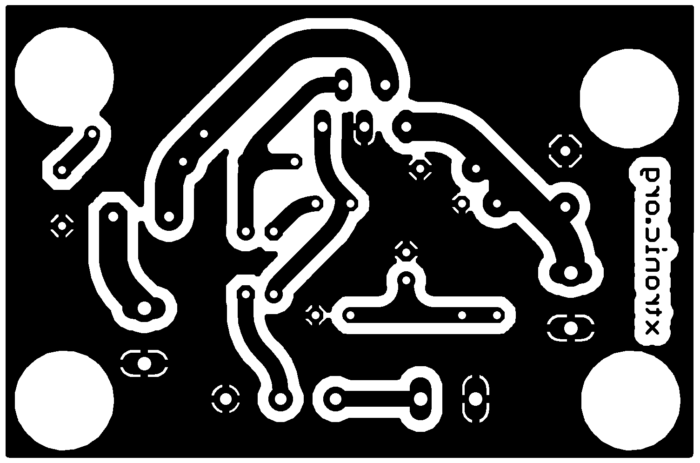

• Рекомендуется использовать двухстороннюю печатную плату

Соблюдение этих рекомендаций позволит получить хорошо работающий усилитель с минимумом проблем.

Питание усилителя на TDA2050

Для питания усилителя на TDA2050 можно использовать как однополярный, так и двухполярный источник. Рассмотрим особенности каждого варианта:

Однополярное питание

• Напряжение: от 9 до 50 В
• Требуется разделительный конденсатор на выходе
• Проще реализовать
• Ограничена отдаваемая мощность

Двухполярное питание

• Напряжение: от ±4.5 до ±25 В
• Не нужен выходной конденсатор
• Лучшая линейность на низких частотах
• Позволяет получить максимальную мощность

Выбор типа питания зависит от конкретной реализации и требований к усилителю. Для получения максимального качества звука рекомендуется использовать двухполярное питание.

Настройка и тестирование усилителя на TDA2050

После сборки усилителя на TDA2050 необходимо провести его настройку и тестирование. Основные этапы этого процесса:

1. Проверка монтажа и отсутствия коротких замыканий
2. Подача питания через ограничительный резистор
3. Измерение токов покоя и напряжений в контрольных точках
4. Подача тестового сигнала и проверка формы выходного сигнала
5. Измерение выходной мощности и коэффициента нелинейных искажений

При правильной сборке усилитель должен работать сразу, без дополнительных регулировок. Однако тщательная проверка поможет выявить возможные проблемы на ранней стадии.

Сравнение TDA2050 с другими микросхемами усилителей

Интересно сравнить характеристики TDA2050 с другими популярными микросхемами усилителей мощности:

Как видно из таблицы, TDA2050 занимает промежуточное положение между маломощной TDA2030 и высококачественной LM3886. Это делает ее хорошим выбором для построения недорогих усилителей среднего класса.

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB

 Тест, обзор, осциллограммы

Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB (1×32 W) — вечная молодость классической технологии!


Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA2050 номинальной мощностью 1×32 Вт.

В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA2050, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.

Купить плату усилителя на основе TDA2050 можно на Алиэкспресс, например, здесь. Цена на дату обзора — около $3.5 с учётом доставки.

(усилитель низкой частоты на TDA2050 и схема его подключения; изображение с официального сайта AliExpress)

Небольшие пояснения к схеме подключения платы.

Ключевой элемент платы, усилитель мощности TDA2050, может работать как с однополярным, так и с двухполярным питанием.

Поскольку эта плата рассчитана на однополярный источник питания, то контакты «Power IN-«, «Audio IN-» и «Speaker-» соединены вместе, это — «Земля».

Вариант подключения TDA2050	Однополярное питание	Двухполярное питание
Максимальная выходная мощность на канал (RMS)*	32 Вт (VS = 44 V, RL = 8 Ohm)	32 Вт (VS = ±22, V RL = 8 Ohm)
Номинальное напряжение питания	9. ..50 В	±4.5…±25 В
Максимально-допустимый пиковый ток выхода	5 А	5 А
Рекомендуемое сопротивление нагрузки	4…8 Ом	4…8 Ом
Коэффициент нелинейных искажений	< 0.5% (PO = 0.1…24 W, RL = 4 Ohm)	< 0.5% (PO = 0.1…24 W, RL = 4 Ohm)
Шум, приведённый ко входу	10 мкВ (макс.), 4…5 мкВ (тип)	10 мкВ (макс.), 4…5 мкВ (тип)
Полоса пропускания	20 Гц — 80 кГц	20 Гц — 80 кГц

Примечание:
  * RMS (Rated Maximum Sinusoidal) — Максимальная (предельная) синусоидальная мощность — мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения.

В дополнение к этим параметрам надо сказать, что максимальная мощность микросхемы может доходить до 35 Вт, но при нагрузке 4 Ом и коэффициенте нелинейных искажений 10%, что вряд ли заинтересует пользователей.

Нижнюю границу полосы пропускания (20 Гц) производитель микросхемы указал чисто формально. Фактически микросхема представляет собой низкочастотный операционный усилитель и может использоваться в качестве усилителя постоянного напряжения с полосой частот от 0 Гц.

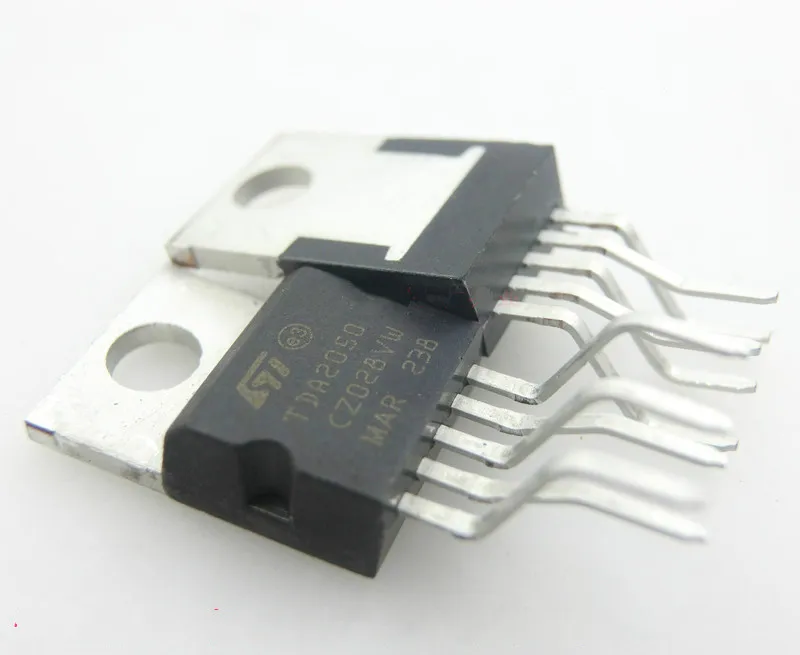

Микросхема выпускается в двух модификациях в зависимости от направления изгиба выводов: TDA2050V — с вертикальной ориентацией (как в тестируемой версии) и TDA2050H — с горизонтальной ориентацией.

Эта микросхема имеет глубокую историю (выпускается уже около 20 лет) и позитивную репутацию, что и позволило ей столь долгое время оставаться актуальной.

Её историческая предшественница, TDA2030, имеет ещё более древнюю историю и совместима с TDA2050 по выводам, но имеет меньшую мощность.

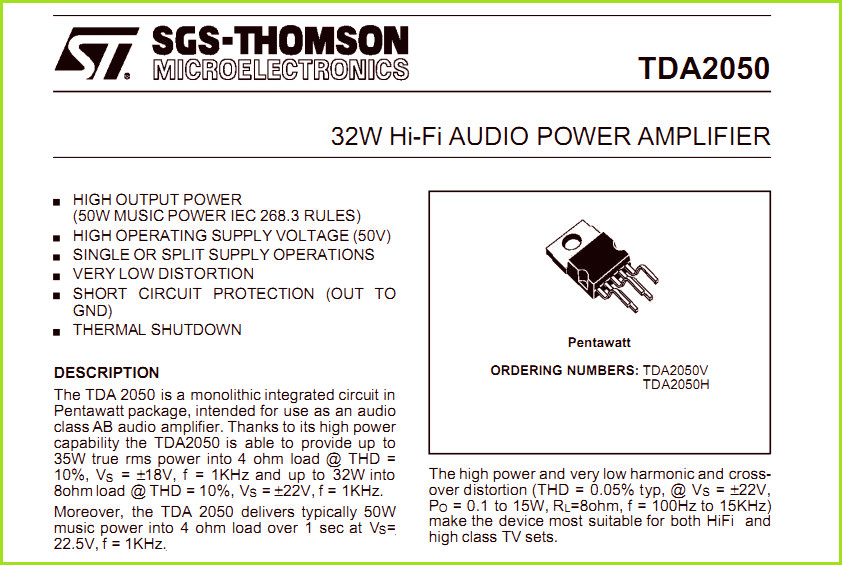

Полностью все характеристики и типовая схема включения TDA2050 с однополярным и двухполярным питанием указаны в техническом описании (datasheet) TDA2050 (PDF, 3.2 Mb).

Теперь — углубимся в практику и обратимся к внешнему виду тестируемого усилителя.

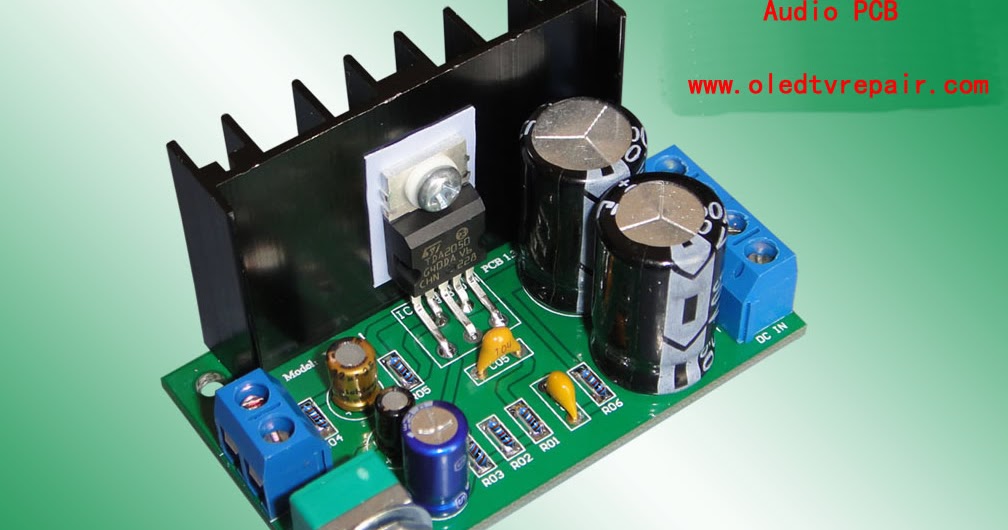

Внешний вид и конструкция одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Никакой документации в комплекте усилителя не было, но осмотр показал полное совпадение схемы с той, которая приведена в datasheet на микросхему для варианта с однополярным питанием; добавлен только переменный резистор регулировки громкости.

Со схемой, приведённой в datasheet, совпадает даже нумерация резисторов. Нумерация конденсаторов, вероятно, тоже совпадает; но она на плате расположена под конденсаторами и различить её невозможно.

Посмотрим на плату усилителя в двух наклонно-диагональных ракурсах:

(кликнуть для увеличения, откроется в новом окне)

Вид с противоположной диагонали:

Здесь надо обратить внимание на несколько моментов.

Микросхема прикреплена к теплоотводу через прокладку. Это означает, что теплоотвод изолирован и на нём не будет того потенциала, который есть на металлической части микросхемы. В данном случае это — потенциал «Земли», но в двухполярном варианте это был бы потенциал источника отрицательного питания.

Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт.

Задняя сторона платы:

Площадь радиатора составляет около 59 кв. см. Это — не так уж и много с учетом того, что с древних времён считается соответствующей манерам хорошего тона площадь в 10 кв. см на каждый Ватт рассеиваемой мощности.

Обратная сторона платы:

Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.

К сожалению, флюс отмыт не очень хорошо. Но мешать работе УНЧ это не должно.

В нижних углах платы видны отверстия для прикрепления платы в используемой конструкции. Лучше было бы, если бы этих отверстий было не 2, а 4 (по всем углам), но так — тоже сгодится.

В середине платы внизу видны 5 отверстий, расположенных под радиатором теплоотвода для улучшения циркуляции воздуха.

Сам радиатор закреплён на плате с помощью двух штырьков, припаянных к плате.

В следующей главе разберём, что к чему и зачем на этой плате усилителя.


Схемотехника одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием

Перед анализом схемы посмотрим на плату усилителя вертикально сверху:

Здесь отметим, что регулятор громкости припаян слегка кривовато. При наличии паяльника и «прямых рук» это — легко поправимо.

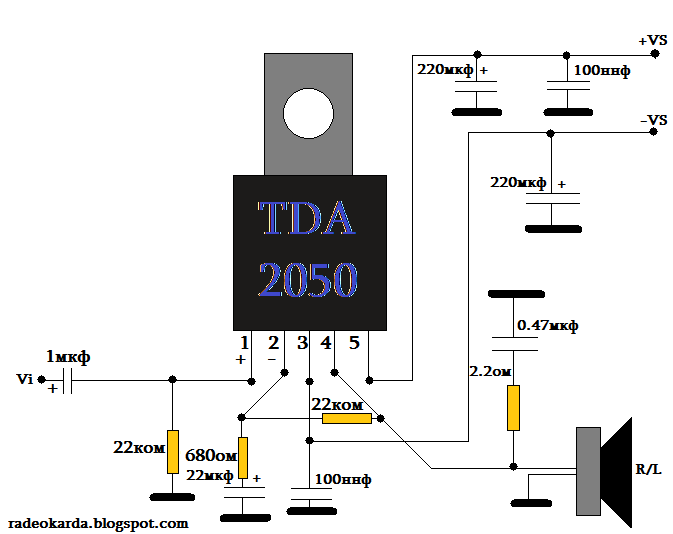

Теперь посмотрим на схему усилителя из даташит на микросхему TDA2050 (по сравнению с ней на плате добавлен только переменник регулировки громкости):

схема включения TDA2050 с однополярным питанием

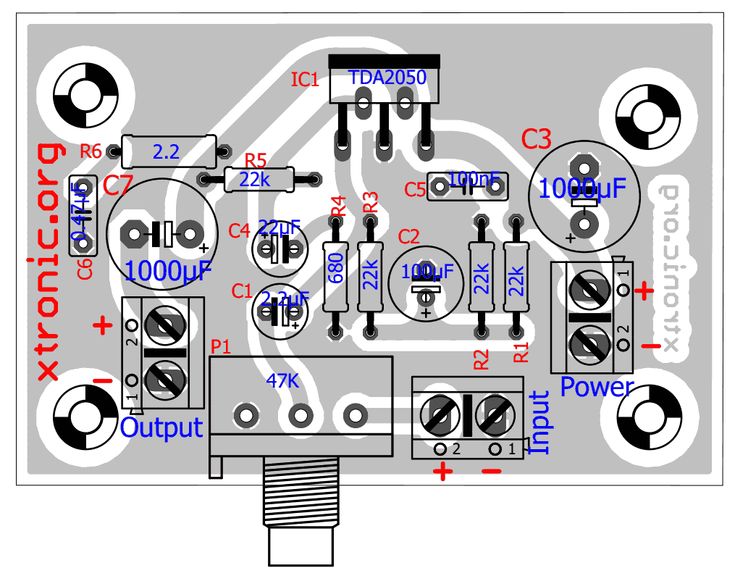

Теперь — пробежимся по основным элементам платы.

1. R1, R2, C2 — схема создания искусственной средней точки питания (при двухполярном питании не требуется).

2. C3, C5 — блокировочные конденсаторы по питанию.

3. R5, C4, R4 — отрицательная обратная связь с выхода на инвертирующий вход TDA2050. Задаёт коэффициент усиления схемы. Рассчитывается как R5/R4 + 1, и в данном случае составляет 33.4.
   Конденсатор C4 предотвращает смещение уровня на инвертирующем входе относительно середины питания и заодно ограничивает полосу пропускания снизу. В данном случае полоса цепи обратной связи по уровню -3 дБ составляет около 11 Гц, что не будет критичным. Этот конденсатор должен присутствовать и в схеме с двухполярным питанием; иначе, из-за усиления постоянной составляющей возможно сильное смещение нуля на выходе.

4. Цепь R6C6 служит для предотвращения самовозбуждения усилителя.

5. C7 — конденсатор развязки между выходом микросхемы TDA2050 и нагрузкой. Необходим для предотвращения попадания постоянного напряжения с выхода микросхемы (равно половине питания) в нагрузку.
   Этот конденсатор попутно выполняет зловредную функцию: «режет» низкие частоты.
   При нагрузке 4 Ом частота среза по уровню -3 дБ составит 40 Гц, при нагрузке 8 Ом — 20 Гц.
   При двухполярном питании этот конденсатор не требуется.


Испытания УНЧ на микросхеме TDA2050

При измерениях использовались лабораторный блок питания LW-K3010D (обзор) и DDS-генератор сигналов FY6800 (обзор). Номинально источник питания может отдавать напряжение 30 В при токе до 10 А, но по факту напряжение может может составлять до 32 В.

Сначала было замерено потребление усилителя без подачи сигнала с установленным в «ноль» регулятором громкости. Ток потребления холостого хода менялся в зависимости от напряжения питания и составлял следующие значения:
     9 В — 14.5 мА
   12 В — 15.6 мА,
   20 В — 17.5 мА,
   32 В — 19.6 мА.
   Такие значения тока покоя — очень небольшие.

Шумы усилителя оказались очень малы и практически не заметны. Но надо отметить, что ручка регулятора громкости собирает наводки «из воздуха», поэтому желательно корпус этого переменника заземлить.

Малосигнальные испытания (амплитуда на выходе до 2 В, нагрузка 4 Ом)

Испытания проводились при напряжении питания 32 В.

Синус 20 кГц:

Синус — практически идеальный.

Повышаем частоту — синус 100 кГц:

На частоте 100 кГц заметны небольшие неровности вблизи перехода отрицательного спада через ноль. Также немного упала амплитуда.

Повышаем частоту до 200 (!) кГц:

Неровности уже очень хорошо заметны; они принимают выраженную пилообразную форму.

Этот же сигнал, растянутый по горизонтали:

Искажения видны уже очень хорошо, но они находятся далеко за пределами слышимого диапазона. То есть, этих страшных зазубрин совсем не надо пугаться. 🙂

Несколько слов о происхождении таких несимметричных искажений (только на спаде, на подъёме их нет).

Они связаны с тем, что в усилителях на обычных биполярных транзисторах все транзисторы усилителя не могут быть одной и той же полярности (n-p-n), в схеме должен быть хотя бы один транзистор другой полярности (p-n-p).

Транзисторы разных типов проводимости формируются на кристалле микросхемы по-разному. Чаще всего транзисторы p-n-p формируются в виде т.н. «боковых» транзисторов.

По этой причине эти транзисторы по-разному ведут себя в предельных режимах и возникают несимметричные искажения в разных полуволнах или на разных фронтах.

По итогам этой части испытаний можно сказать, что полоса пропускания усилителя в области высоких частот составила чуть более 200 кГц, что значительно превышает требования к аппаратуре высокого класса.

Теперь переходим на прямоугольный сигнал.

Частота сигнала — 10 кГц; вершины — плоские (как и должно быть), но фронты — явно не бесконечно-короткие.

Посмотрим на передний и задний фронт в увеличенном виде.

Передний фронт:

Теперь — задний фронт:

Здесь можно видеть те же пилообразные искажения, которые присутствовали на синусе 200 кГц.

В целом поведение усилителя на прямоугольном сигнале можно оценить положительно: «шероховатости» хотя и имеются, но сколь-нибудь существенно на воспроизведении сигналов звуковой часты не отразятся.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 4 Ом

Начать надо с того, что попытка раскачать максимум амплитуды при напряжении питания 32 В и сопротивлении нагрузки 4 Ом оказалась неудачной.

После 2-3 секунд работы в таком режиме в микросхеме TDA2050 срабатывала защита от перегрева, сигнал искажался, а затем амплитуда резко падала:

Проблема — не столько в малой площади радиатора, сколько в повышенном тепловом сопротивлении от микросхемы к радиатору, поскольку между ними находятся два препятствия: изолирующая прокладка и слой чёрной краски на радиаторе.

Стабильной работы с нагрузкой 4 Ом удалось добиться при напряжении питания 20 В:

В таком режиме мощность на выходе составила 5. 3 Ватт.

Кстати, на осциллограмме заметна небольшая несимметричность ограничения сигнала: верхняя полуволна уже немного ограничивается (клиппинг), а нижняя — ещё нет.

Тем не менее, и в таком режиме через несколько минут пришлось тест прекратить из-за подозрительно высокого нагрева радиатора.

Но в режиме прослушивания музыки перегрева быть не должно, поскольку средняя мощность музыкального сигнала ниже мощности синуса при равном пиковом уровне.

Подытоживая эту часть испытаний надо сказать, что работа с нагрузкой 4 Ом оказалась тяжела для усилителя.

И вот тут самое время проверить, как он будет работать с нагрузкой 8 Ом.


Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 8 Ом

На этот раз работа с напряжением питания 32 В оказалась успешной, поэтому именно при таком питании и проведены тесты.

Начинаем с банального синуса:

Здесь тоже заметна несимметричность ограничения сигнала.

За счёт увеличения напряжения питания увеличилась и мощность, отдаваемая в нагрузку, в данном тесте она составила 11 Вт.

Можно было бы, теоретически, и ещё больше поднять мощность, увеличив напряжение питания. Но дальше повышать напряжение питания нельзя: «большие» электролиты на плате имеют номинальное напряжение 35 В, и может получиться хороший «бабах!».

Теперь — прямоугольник с размахом «под потолок»:

Здесь тоже всё довольно красиво.

Рассмотрим детально фронты:

Здесь всё красиво.


А на этой осциллограмме видны всё те же зазубрины, которые мы уже видели раньше.

Нагрев радиатора через несколько минут снова дошел до опасной величины, тест был прекращён.

Последний эксперимент — определение минимального напряжения питания, при котором усилитель работоспособен. Оно составило 4.5 В (мощность в нагрузке не проверялась).

Промежуточный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Почему диагноз — промежуточный? Потому, что далее последует доработка усилителя, призванная устранить некоторые его недостатки. Но это — потом.

А сейчас начнём с того, что разберёмся, почему усилитель не смог отдать мощность, заявленную в технических параметрах на TDA2050.

Основных причин — две: недостаточно высокое напряжение питания и откровенно слабый теплоотвод.

По результатам испытаний можно рекомендовать использовать протестированный усилитель с напряжением питания до 32 Вольт при нагрузке в 8 Ом; а при использовании нагрузки 4 Ом — с питанием до 20 Вольт. В последнем случае можно, естественно, подключать и нагрузку 8 Ом, но мощность в нагрузке тогда будет значительно ниже.

Усилитель имеет крайне малые искажения в области звуковых частот и подходил бы для работы в составе высококачественных систем, если бы не ограничения полосы в области низких частот, что определяется используемыми компонентами.

В принципе, можно полосу поправить, установив разделительный конденсатор на выходе с большей ёмкостью, но для этого придётся доработать плату (подобрать совместимый по габаритам электролит и произвести перепайку).

В области высоких частот, наоборот, характеристика усилителя — очень хорошая и имеет хороший запас полосы пропускания.


Модернизация одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Как отмечалось в разделе испытаний, усилитель плохо работает с нагрузкой 4 Ом при высокой выходной мощности; а причина этого — перегрев микросхемы и, как следствие, включение защиты от перегрева.

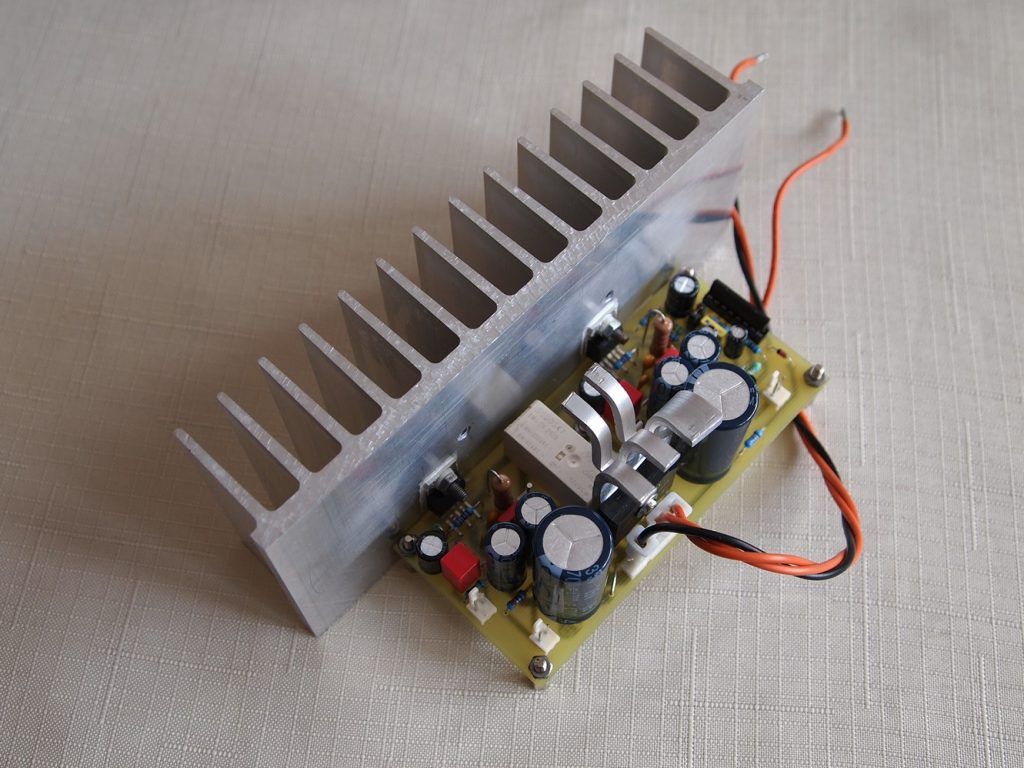

Для борьбы с этим усилитель был модернизирован: вместо штатного радиатора был применён другой, более крупный со значительно более высокой площадью оребрения.

В качестве такового радиатора был использован массивный кулер от процессора Intel Pentium IV со снятым вентилятором.

Микросхема TDA2050 была прикручена к радиатору без прокладки и с применением термопасты:

Теперь снова было установлено напряжение питания 32 В и подан сигнал на грани ограничения на выходе:

Теперь в таком режиме микросхема уже оказалась способной работать длительное время, не впадая в термозащиту.

Амплитуда сигнала на выходе составила 10.5 В, мощность на нагрузке — 13.8 Вт.

Несмотря на это, работу в таком режиме нельзя назвать успешной.

Остаточное напряжение на выходных транзисторах было довольно большим, из-за чего КПД остался низким (менее 50%), а нагрев даже нового массивного радиатора — высоким (разве что не доходил до срабатывания термозащиты).


Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050

Теперь уже можно подвести окончательные итоги тестирования.

Усилитель хотя и оказался работоспособен с нагрузкой 4 Ом, это — явно не его епархия. Низкий КПД и высокий нагрев — это не то, что украсит радиолюбительскую конструкцию.

В тоже время работа на нагрузке 8 Ом — весьма позитивна, и именно такой вариант применения усилителя можно рекомендовать.

В качестве философской части диагноза надо отметить, что самое лучшее применение микросхемы TDA2050 — в УНЧ с двухполярным питанием. В этом случае можно отказаться от разделительного конденсатора на выходе, что исправит характеристику в области низких частот и сделает усилитель вполне пригодным для истинно высококачественного воспроизведения.

А вариант с однополярным питанием следует оставить для тех случаев, когда нет возможности организовать двухполярное подключение.

Ещё одна возможность отказа от разделительного конденсатора на выходе — это построение усилителя на основе другой микросхемы, имеющей мостовой выход. В этом случае возможна работа и с однополярным питанием. Например, по такой схеме построен усилитель-плеер Kentiger HY-502S (обзор), в котором применёна микросхема УНЧ TDA7297SA c мостовым выходом.

Где купить УНЧ на TDA2050

Купить плату протестированного в этом обзоре усилителя на основе TDA2050 можно на Алиэкспресс по этой ссылке. Цена на дату обзора — около $3.5 с учётом доставки (в дальнейшем может меняться).

На Алиэкспресс есть ещё один интересный вариант усилителя 2.1 (стерео + сабвуфер + темброблок) на микросхемах TDA2030 (2 шт.) и TDA2050 (1 шт.) по этой ссылке. Но он требует двухполярного питания; либо может питаться непосредственно от трансформатора с отводом от средней точки выходной обмотки. Цена — около $11.5. Внимание — усилитель не протестирован!

Кроме того, можно купить отдельно микросхемы TDA2050 и впаять их в свой собственный вариант усилителя, благо расположение выводов — удобное для ручной пайки. Приобрести можно здесь, цена — $1.8 за десяток (!) с учётом доставки.


Обзоры других усилителей класса AB — здесь.


Обзоры усилителей класса D — здесь.


Весь раздел «Сделай сам! (DIY)» — здесь.

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор
   16 августа 2020 г.

При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls. ru) обязательна!

Tda2050 даташит на русском

В статье рассмотрена реализация двухканального усилителя на TDA2050, включенной по схеме источника тока, управляемым напряжением (ИТУН). Данная схема, авторства Lincor, известна с давних времен и уже долгое время привлекает любителей поэкспериментировать со звуком. Оригинальная статья будет в конце материала.

TDA2050 является более мощным и улучшенным аналогом небезызвестной TDA2030, которая стихийно устанавливалась практически в каждый бюджетный усилитель. Несмотря на то, что обе микросхемы уже более 10 лет сняты с производства, их все еще можно встретить в активных компьютерных колонках, куда китайцы распаивают хоть и качественные, но поддельные микросхемы TDA2050. Поэтому если у вас на руках есть несколько старых оригинальных микросхем, то самое время собрать замечательный усилитель с интересным звучанием.

На рисунке ниже приведена схема стерео варианта ИТУНа на TDA2050. В сравнении с исходной схемой Lincora, мы сделалали некоторые доработки для получения более качественного звука: были добавлены пленочные конденсаторы C7, C13 — C15 с увеличенной до 1 мкФ емкостью, зашунтировали конденсаторы C9 C11, включенные в цепи ООС, высококачественной «пленкой», убрали проволочный цементный резистор SQP и заменили его на два пленочных MF-2, включенных параллельно. Такие доработки (особенно шунтирование С9 и C11) вкупе с правильной трассировкой выдали на выходе более легкое и свободное звучание, улучшились высокие частоты.

Конденсаторы в цепи Цобеля C16 C17 лучше применить металлопленочные CL21 (отечественный аналог K73-17). В качестве входных разделительных конденсаторов C1 — С4 можно так же использовать CL21 или полистирольный типа CL11 (K73-9), емкость 330 нФ — 1 мкФ. Конденсаторы C5 C6 могут быть любыми пленочными, либо керамическими, но обязательно с диэлектриком NP0 (C0G).

Файл печатной платы в формате P-CAD 2006, а так же монтажные карты в хорошем качестве можно скачать по ссылке ниже. На плате установлены клеммы питания типа DJ610-6.3 (TA-M), а на выходах используются DG127 (DG128 или XY304). Входной разъем установлен типа W-03 с шагом выводов 2,54 мм. На его место можно замонтировать и обычную PLS-3 (известную как «гребенка»). Резисторы RZ1 — RZ4 (на схеме не показаны) имеют нулевое сопротивление (перемычки, «нулевки») и типоразмер 1206. Остальные SMD компоненты в типоразмере 0805.

Вы можете приобрести усилитель у нас. Ссылка на товар — Усилитель мощности 2 x 35W по схеме ИТУН Mariolla MRL-2050

Монтажные схемы усилителя (виды сверху и снизу). Позиционные обозначение полностью соответствуют схеме.

Для тех кто первый раз знакомится с микросхемой TDA2050 приводим КРАТКУЮ СПРАВКУ.

TDA2050 — монолитная интегральная схема в корпусе Pentawatt, предназначена для использования в качестве аудио усилителя звуковой частоты, работающий в классе AB.
Высокая мощность и очень низкий коэффициент нелинейных искажений и искажений типа «ступенька» (THD = 0.05% типовое, при VS = ± 22V, P_OUT = 0.1 … 15 Вт, R_LOAD = 8R) делают устройство наиболее подходящим для HI-FI, а так же HI-END TV-оборудования.

Основные электрические характеристики TDA2050 Значения данных таблицы при условиях теста Vs = ± 18V, TAMB = 25 °C, F = 1 кГц, если не указано другое
Параметр	Условия теста	Значение
Напряжение питания Vs	± 4. 5 — ± 25 V
Ток покоя	Vs = ± 4.5V Vs = ± 25V	30 — 50 mA 55 — 90 mA
Входной ток смещения	Vs = ± 22V	0.1 — 0.5 uA
Напряжение смещения	Vs = ± 22V	± 15 mV
Выходная мощность THD = 0.5 %	RL = 4R RL = 8R Vs = ± 22V, RL — 8R	24 — 28 W 18 W (typ) 22 — 25 W
Выходная мощность THD = 10 %	RL = 4R RL = 8R Vs = ± 22V, RL — 8R	35 W 22 W 32 W
Музыкальная мощность Стандарт IEC268.3	THD = 10 %, T = 1s RL = 4R; Vs = ± 22.5V	50 W
Искажения	Vs = ± 22V PO = 0.1 . 20W RL = 8R, F = 1 kHz	0.02 — 0.05 %
Скорость нарастания сигнала	5 — 8 V/us
Усиление по напряжению (разомкнутая петля)	F = 1 kHz	80 dB
Усиление по напряжению (замкнутая петля)	F = 1 kHz	30 — 31 dB
Частотный диапазон работы	VIN = 200 mV RL = 4R	20 — 80 000 Hz
Входное напряжение шума	22 Hz — 22 kHz	5 — 10 uV
Входное сопротивление	500 kOhm
Подавление пульсаций источника питания	RG = 22 kΩ, F = 100 Hz VRIPPLE = 0. 5 VRMS	45 dB
Эффективность	PO = 28W, RL = 4R PO = 25W, RL = 8R Vs = ± 22 V	65 % 67 %
Температура выключения	Температура кристалла	150 0 C

TDA2050 по схеме ИТУН от Lincor (оригинальная статья, основные моменты)

Читателю предлагается простой в изготовлении и вместе с тем высоко концептуальный усилитель. Базовая схема реализует принцип ИТУН – источник тока, управляемый напряжением. Вкратце его суть такова: сила Лоренца, действующая на проводник в магнитном поле (катушка динамической головки (ДГ) в магнитной системе), есть функция от тока, протекающего в проводнике (катушке). Однако большинство промышленных и авторских УМЗЧ представляют собой источники напряжения. И АЧХ их нормируется именно по напряжению. Однако сопротивление ДГ на разных частотах, очевидно, значительно нелинейно. А, следовательно, и ток в катушке зависит от ее реактивного сопротивления нелинейно. Более подробно можно прочитать в статье А. Любимова «Сладкая парочка: громкоговоритель + УЗЧ».

Схема ИТУН на TDA2050 от Lincor

Проект этого УМЗЧ стал результатом анализа решений, предложенных в вышеуказанной статье, темы про токовое управление на HiFi.ru, совместной работы товарищей с форума vlab и комплекта фильтров обвязки, предложенного Скифом. С данной ИМС автор знаком достаточно давно и в предыдущих статьях также отмечал ее комфортное и сбалансированное звучание, субъективно превосходящее детальностью и ВЧ-пассажами такие брендовые флагманы, как TDA7294 и LM3886.

В прошлой статье не было уделено достаточное внимание нюансам поведения цепи обратной связи в приведенном выше включении. Результаты моделирования схемы были проанализированы, сведены в таблицу и позволяют сделать определенные выводы относительно номиналов комплексной цепи ООС. Дело в том, что Ку схемы вычисляется довольно неоднозначно и значительно нелинеен. С другой стороны есть такая проблема, как ограничение сигнала при превышении амплитуды. Нормализованный режим усиления для стандартного включения требует входного напряжения 0,5 В для номинальной мощности. Поэтому моделирование проводилось именно по этому напряжению. С третьей стороны, стояла проблема емкости в ООС. Смещение на выходе ИМС значительно, а оно нам не надо, поэтому опорное напряжение должно сниматься с емкости, чтобы избавиться от нулевой гармоники. Расчет схемы начнем с резистора R6. Зададим его номинал 1 кОм. Тогда сопротивление емкости в 100 мкФ на частоте 20 Гц будет Z = 1/(2πfC) = 80 Ом. Это как нельзя лучше подходит для наших целей, т.к. комплексное сопротивление на нижней рабочей частоте будет иметь угол не более 50. Отталкиваясь от заданных параметров, мною была проведена серия моделирований. Результаты сведены в таблицу.

Желтым цветом отмечено, по моему мнению, оптимальное соотношение номиналов. Обозначение «ОГР» значит, что амплитуда была больше напряжения питания (± 20В) и синусоида уходила в ограничение. Исходя из этого схема обрела номиналы элементов, указанные на первом рисунке.

Конденсаторы С1 и шунт C3 – пленочные К73-17 х 63В. С2 и С5 – керамика К10-17Б. Цепь R7 C5 устанавливается только в случае возбуждения ИМС, чего в моем случае не наблюдалось. Токозадающий резистор R4 – металлопроволочный в керамическом корпусе. Из доступных номиналов – 0,22 Ом, обычно применяемый в ОБР выходных транзисторов. Решающее значение здесь играет одинаковость номиналов и сравнительно лучшее звучание металлопроволочников по сравнению с углеродистыми. Сама МС может быть заменена на TDA2030 или LM1875.

И, в заключение, о параметрах и звучании. Стоит учесть, что режим ИТУН оправдывает себя при работе на однополосные или двухполосные системы с простейшими фильтрами не выше первого порядка (конденсатор последовательно твиттеру). УМЗЧ обеспечивает выходную мощность до 20Вт с минимальным уровнем искажений и пиковую до 50Вт, но такой режим для TDA2050 нехарактерен и крайне экстремален. Питание до ± 20В, выше тепловой и музыкальный режимы также нежелательны.

Испытания звучания проводились на модернизированной акустике 8ГДШ-2-8, оформленной в ЗЯ объемом порядка 17 л. Испытания показали высокую контрастность звучания, чрезвычайно высокую детализацию и проработку звуковой сцены. Усилитель очень мелодично подчеркивает ВЧ. В целом, звучание схоже с ламповым, но не имеет его недостатков – таких как подчеркнутая «округлость», окрашенность звучания и низкая динамичность. Вместе с тем, ИТУН звучит более комфортно и мягко, чем транзисторные УМЗЧ, выполненные по классической схемотехнике. Отличается собранным басом и менее свистящими верхними частотами. При всех достоинствах следует отметить, что его сборка оправдана только для работы на чувствительную акустику с фильтрами первого порядка. При работе на колонки типа S-30 и т.п. поведение АЧХ совершенно непредсказуемо, особенно в области раздела фильтра.

Подытоживая, скажу, что этот усилитель стоит собрать хотя бы ради эксперимента, и обладатели широкополосных АС, уверен, будут удивлены новым возможностям своей акустики, давно просившейся в мусорный бак.

Напряжение питания: 10 — 50 В.
Пиковое значение выходного тока: 5 А.
Ток в режиме покоя: 30 — 55 мА.
Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и
Uп = 36 В, Rн = 4 Ом: 28 Вт,
Uп = 36 В, Rн = 8 Ом: 18 Вт,
Uп = 44 В, Rн = 8 Ом: 25 Вт.
Долговременная выходная мощность при коэффициенте гармоник = 10 % и
Uп = 36 В, Rн = 4 Ом: 35 Вт,
Uп = 36 В, Rн = 8 Ом: 22 Вт,
Uп = 44 В, Rн = 8 Ом: 32 Вт.
Суммарное значение коэффициента нелинейных искажений при
Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 — 24 Вт: 0,03 %.
Суммарное значение коэффициента нелинейных искажений при
Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 — 20 Вт: 0,02 %.
Коэффициент усиления по напряжению Au: 30 дБ.
Входное сопротивление: 22 кОм.
Диапазон воспроизводимых частот: 20 — 25000 Гц.

Схема

DA1-TDA2050
R1,R2,R3,R5 — 22кОм
R4-680Ом
R6-2.2Ом мощностью не менее 0,5Вт,лучше 2Вт
C1-2.2мкФ
C2-100мкФ/25в
C3,C7-1000мкФ/25в
C4-22мкФ/25в
C5-100нФ
C6-0. 47мкФ

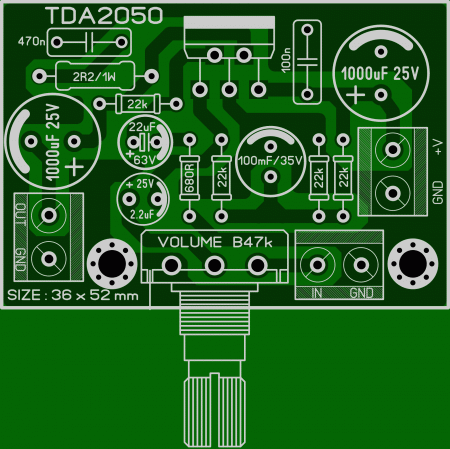

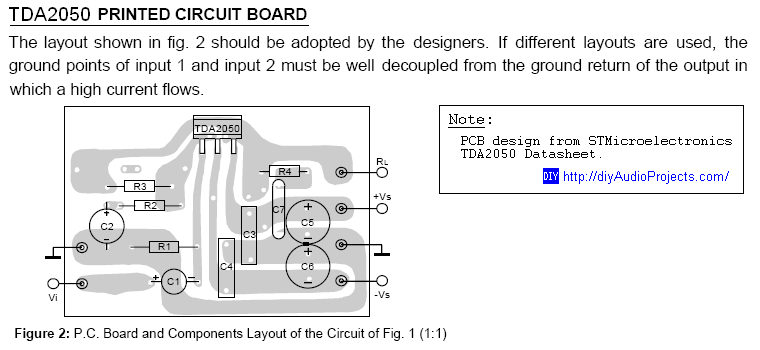

Печатная плата первый вариант

Печатная плата второй вариант

Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см 2 . В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ.

Скачать файл печатной платы: tda2050.lay [13,36 Kb] (cкачиваний: 4744)

Под катом фото, описание процесса, немного схем и детальное описание некоторых моментов создания этого чуда.

Вот попали ко мне старые советские колонки S-50(если руки дойдут – хочу модернизировать их, но пока что есть, то есть), их ТХ:

• Паспортная электрическая мощность не менее 50 Вт
• Номинальная электрическая мощность 25 Вт
• Номинальное электрическое сопротивление 8 Ом
• Диапазон воспроизводимых частот не уже 40-20000 Гц

И в комплекте с ними мне достался великолепный усилитель Одиссей У-010, который сгорел. Разобрав его, понял, что с моим-то мизерным опытом, ничего не сделаю. Немного помучил гугл, посмотрел на профильных сайтах и вот оно решение — сделаем себе сами усилитель на базе микросхемы TDA2050, как замену старому. Ибо «Handmade и DIY навеки», да и не так уж сложно. ТХ TDA2050:

• Номинальная выходная мощность 32Вт
• Интегрированная защита от КЗ
• Интегрированная защита от перегрева
• Питание до 50В от однополярного БП

(Сразу замечание, возможно, мне попалась подделка, однако при КЗ, одна TDA2050 взорвалась так, что осколком микросхемы оставила на моем предплечье довольно глубокую рану, повезло, что не в глаз, будьте внимательны, Техника безопасности превыше всего!)

Корпус

Для начала определимся с корпусом. Как вариант, использование корпуса от сгоревшего Одиссей У-010, отпал сразу, по причине размера того корпуса с небольшую тумбочку (460х360х120). Нам же подойдет что-то более компактное. Сначала смотрел в сторону алюминиевых корпусов, но быстро отказался от затеи ввиду цены этих самых корпусов. Те, что мне нравились от 100$, что уже никак не вписывается в «бюджетный усилитель». Поэтому был выбран промежуточный вариант «временного» самого дешевого корпуса, в котором он стоит уже как 6 месяцев. Этим корпусом стал «Z16 Черный» (легко находится в гугле по этому запросу).
Габариты (H/W/L): 89 x 257 x 148

Схема

Далее надо было определиться с самой схемой, ведь под TDA2050 их огромное количество. Выбор пал на так называемую «схему Скифа». Да и обычные компоненты, не SMD, для меня стали плюсом, ведь опыта в пайке SMD и самой паяльной станции не было, только обычный паяльник на 40Вт.
Итак, сама схема (рисунок платы для этой схемы можно скачать по ссылке в конце статьи):

Обращаю ваше внимание на то, что для этой схемы нужно ДВУПОЛЯРНОЕ питание.
Размер готовой платы под один канал усилителя: 35х45мм (а их нужно 2), что вполне компактно в результате.

Блок питания

Итак, для питания 2-х каналов по 32 Вт, нам нужно 64 Вт(хотя это все условно и можно меньше). По счастливой случайности в закромах валялся без дела трансформатор ТПП-287-220-50 мощностью 90 ВА, и с него как раз легко снять двуполярное питание. Фото и схема:

Для того, что бы снять с него по 35,26 В переменного тока со средней точкой, необходимо соединить выводы с номерами: 12-15, 11-20, 13-18, 14-21, 17-16, а снимать напряжение мы будем с 16, 19, 21 выводов.
Далее схема выпрямителя:

Вот пример самой платы. Хотя я её сделал, просто нарисовав перманентным маркером на текстолите, и вытравив, без всякого ЛУТа. Все довольно просто.

В случае с трансформатором ТПП-287-220-50 нужно соединить 16 вывод трансформатора с входом «средняя точка» платы выпрямителя. 19 и 21 в оставшиеся два, какой куда решать вам, и припаять перемычку от входа средней точки к площадке между конденсаторами. После подключения можно проверять напряжения на выходах выпрямителя. Между + и – должно быть от 42 до 50 В, в зависимости от напряжения в сети. Между «+» и землей, а так же землей и «-» должны быть одинаковые значения. Если у вас нет в наличии чего-то из элементов для выпрямителя, то не спешите, как разберемся с платой усилителя, поедем на радиорынок брать все кучей. Список всех элементов будет далее по тексту.

Усилитель

Для начала травим две вот такие платы:

И пока они травятся, можем съездить в ближайший магазин радиокомпонентов или радиорынок.

Итак, нам понадобятся на весь усилитель:

Блок питания:

• Эл. литические конденсаторы минимум 10 000 мкФ х 25 (или больше) В
• Диодный мост практически любой, до 10А (с огромным запасом) и более 50 В. (я взял на 10А и 400В – стоит копейки)

Сами усилители (все посчитано на 1 плату, соответственно берете в 2 раза больше):
Конденсаторы эл. литические:

• С7, С8 – 1000мкФ x 25 В
• С3 – 22мкФ x 25 В

Конденсаторы керамические:

• С2- 220пФ

Конденсаторы пленочные:

• С1, С4, С6 – 4,7мкФ
• С5 — 0,47мкФ

Резисторы (все по 0. 125 Вт, а R6 и R7 2Вт):

• R1, R3 – 2,2k
• R2, R5 – 22k
• R4 – 680
• R6 – 2,2
• R7 – 10

Ну и конечно сама TDA2050, возьмите штуки 3, что бы запас был, а то мало ли.
Ещё вам понадобится:

• 2 RCA входа,
• 4 зажима под выход на колонки
• выключатель
• и сдвоенный переменный резистор на 50 кОм
• ручка регулятора на этот самый резистор (но я просто снял алюминиевую со старого радио)
• Радиатор от старого процессора (если у вас нет ненужного)

После чего сверлим и собираем по схеме. У меня все заработало сразу, вот только был треск в динамиках, но об этом я расскажу позже. Единственное, что хочу заметить, так это радиаторы. Я пошел легким путем и просто разрезал, обычной ножовкой, старый радиатор от какого-то AMD пополам, и на каждую половину прикрутил микросхему, предварительно просверлив и нарезав резьбу. Вот только мои микросхемы не на самих платах расположены, а на отдельно стоящих радиаторах, соединены с платами небольшими шлейфами примерно вот так:

А катушка L1 по схеме мотается очень просто, берете одну жилу с витой пары, и мотаете 5 витков прямо на резисторе R7, концы припаиваете к выводам этого же резистора.
Вот и все, с электроникой закончили, к этому моменту у вас должны быть готовы 3 платы: выпрямитель и 2 одинаковые платы усилителя на оба канала.

Компоновка и сборка

А после этого можем приступать к сборке всего этого уже в корпусе. Итак, для начала лучше разметить и высверлить отверстия для крепления плат, трансформатора, радиаторов охлаждения микросхем, входов-выходов. Кстати, если вы купили прямоугольный выключатель для своего усилителя, есть маленький хинт, как под него легко сделать отверстие на панели. Для начала размечаете размеры вашего будущего отверстия прямо на панели, и сверлите тонким сверлом аккуратную дырочку внутри периметра этого самого отверстия. А теперь самое интересное: возьмите самую обычную хлопковую нить (желательно потолще, тонкая часто рвется в процессе), проденьте в отверстие и, натянув нить, можно, как полотном лобзика, вырезать любую форму. Вот только лобзиком вы вырезаете, а здесь, как бы «расплавляете». Именно поэтому лучше вырезать немного меньшее отверстие, что бы потом надфилем довести его до ровного. Ещё желательно сделать вентиляционные отверстия недалеко от радиаторов. Я перестраховался и ставил ещё кулер, который оказался бесполезен, усилитель сильно не греется даже на максимальной громкости. Включаю только тогда, когда усилитель летом на улице работает.

Моя компоновка выглядит так (и хотя куча проводов и вообще не красиво, но все работает как часы уже полгода при регулярном использовании):

Крайняя слева плата – выпрямитель, остальные 2 – усилители.

Вот и все, можно начинать собирать и спаивать. Я спаивал прямо в корпусе, без всяких зажимов, штекеров и прочего. Возможно, кто-то захочет сделать все удобнее.

Схема подключения регулятора громкость (два резистора — это один сдвоенный):

Основные рекомендации:

• Выходы с усилителей лучше выполнить как можно более толстым кабелем.
• Если после сборки и спайки в колонках слышите отчетливый шум – проверяйте конденсаторы на платах усилителя
• Если треск в колонках, то проверяйте дорожки питания на усилителях – я плохо отмыл флюс кислотный, и если присмотреться в темноте были видны маленькие искры между дорожками, как только отмыл плату от флюса, треск пропал.

В итоге выглядит все так:

Расходы:

• Все конденсаторы и резисторы в сумме – 4$
• Микросхемы TDA2050(3 шт) – 2$
• Корпус – 3$
• Все штекера, гнезда, ручки, выключатели – 7-8$

Итого 17$ и куча положительных эмоций «Оно работает!»

Архив со всеми схемами и рисунками плат в формате Sprint-Layout 6: dl.dropbox.com/u/47591852/usilitjel_habr.rar

PS Это мое первое рабочее устройство, собранное для проверки работоспособности и надежности. В ближайшее время планирую его переработать в новом корпусе и в более аккуратном исполнении. Если Вам будет интересно — то будет продолжение.

TDA2050 Audio Amplifier IC Pinout, Datasheet, Features & Equivalents

11 июля 2019 — 0 комментариев

TDA2050 Усилитель мощности звука 32 Вт
Распиновка TDA2050

TDA2050 представляет собой Hi-Fi аудио усилитель IC от ST Microelectronics с максимальной выходной мощностью 32 Вт. Он имеет более высокое рабочее напряжение 50 В по сравнению с другими усилителями серии TDAxxxx ICS. Он обычно используется в аудиоусилителях класса AB и может передавать музыкальную мощность до 50 Вт на динамик с сопротивлением 4 Ом.

• Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука
• Может обеспечивать выходную мощность до 50 Вт
• Рабочее напряжение: от -25 В до +25 В
• Выходная мощность: 28 Вт с динамиком 4 Ом
• Коэффициент усиления по напряжению: 80 дБ
• Подавление напряжения питания: 45 дБ
• Доступна защита от короткого замыкания и перегрева
• Подходит для макетов
• Доступен в 5-контактном корпусе TO220

Примечание: Полную техническую информацию можно найти в таблице данных IC TDA2050 , приведенной в конце этой страницы.

Alternative to TDA2050: TDA2030

Other Audio Amplifiers: LM386, TDA1554, TDA2030, TDA7294, TDA7265, TDA7279, TDA2005

TDA2050 is a general- Цель Усилитель мощностью 32 Вт IC , который можно использовать в стереофонических или монофонических аудиосхемах. Усилитель может выдавать ток до 5А для управления динамиками без каких-либо повреждений. Он также может справляться с короткими замыканиями как в шине переменного, так и в постоянном токе, не убивая себя. Он имеет рабочее напряжение ±25 В, что позволяет ему работать как при одиночном, так и при двойном напряжении питания. Это делает его надежным для использования в автомобильных аудиосистемах.

TDA2050 подходит для макетной платы и, следовательно, может быть легко протестирован с помощью макетной платы. Примерная схема приложения для TDA2050 приведена ниже. Техническое описание tda2050 , приведенное внизу этой страницы, содержит более подробную информацию об этой конструкции.

TDA2050 — это микросхема усилителя с 5 выводами. Выводы 5 и 3 используются для питания микросхемы усилителя, а усиливаемый аудиосигнал подается через вывод 1, который является неинвертирующим входом. Усиленный аудиовыход можно получить через контакт 4. Значения компонентов, приведенные выше, являются значениями, рекомендованными производителями. Обратите внимание, что эта ИС в настоящее время устарела и больше не производится, хотя вы можете найти несколько клонов, продаваемых на рынке разными производителями. Для новых разработок используются сменные микросхемы, такие как LM1875 от Texas Instruments.

• Используется для усиления аудиосигнала
• Подходит для усилителей высокой мощности
• Возможность работы от двойного/раздельного источника питания
• Можно использовать для каскадирования аудиоколонок

Метки

Аудио

Аудиоусилитель

TDA2050 32 Вт Hi-Fi усилитель мощности аудиосигнала.

Главная страница. Технические статьи.

Серия SOT23 с делителем для поверхностного монтажа: техническое описание в формате PDF Скачать [Часто задаваемые вопросы] Автор: Айрин

Дата: 18 марта 2022 г.

Catalog

• High output power(50W music power IEC 268. 3 rules)
• Высокое рабочее напряжение питания (50 В)
• Операции с одинарной или раздельной подачей
• Очень низкий уровень искажений
• Защита от короткого замыкания (выход на GND)
• Тепловое отключение

TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB. Благодаря своей высокой мощности TDA2050 может обеспечить до 35 Вт истинной среднеквадратичной мощности при нагрузке 4 Ом при THD = 10%, V _S = ± 18 В, f = 1 кГц и до 32 Вт при нагрузке 8 Ом при THD = 10. %, ВС = ±22 В, f = 1 кГц.

Кроме того, TDA 2050 обычно выдает музыкальную мощность 50 Вт на нагрузку 4 Ом в течение 1 с при V _S   = 22,5 В, f = 1 кГц.

Высокая мощность и очень низкие гармонические и перекрестные искажения (THD = 0,05% тип., @ V _S  = ±22 В, P _O  = от 0,1 до 15 Вт, R _L

0 = f

0 от 100 Гц до 15 кГц) делают устройство наиболее подходящим как для HiFi, так и для телевизоров высокого класса.



Испытательная и прикладная цепь



Абсолютные максимальные значения

Символ	Параметр	Значение	Блок
В С	Напряжение питания	±25	В
В и	Входное напряжение	В С
В и	Дифференциальное входное напряжение	±15	В
И О	Пиковый выходной ток (внутренне ограниченный)	5	А
P до	Рассеиваемая мощность TCASE = 75°C	25	Вт
т стг , т дж	Температура хранения и соединения	от -40 до 150	°С



Pin Connection



Schematic Diagram



Thermal Data

Символ	Описание	Значение	Блок
R -й j-кейс	Термическое сопротивление соединения-корпуса Макс.	3	°С/Вт



Electrical Characteristics

(Refer to the Test Circuit, V _S  = ±18V, T _amb  = 25°C, f = 1 kHz; unless otherwise specified)

Символ	Параметр	Условия тестирования	Мин.	Тип.	Макс.	Блок
В С	Диапазон напряжения питания		±4,5		±25	В
I д	Ток стока покоя	В S  = ±4,5 В S  = ±25 В		30 55	50 90	мА мА
I б	Входной ток смещения	В S  = ±22 В		0,1	0,5	мА
В ОС	Входное напряжение смещения	В S  = ±22 В			±15	мВ
ИОС	Входной ток смещения	В S  = ±22 В			±200	нА
ПО	Среднеквадратичная выходная мощность	d = 0,5% R L = Ом R L = 8 Ом В S = ±22 В R L = 8 Ом	24   22	28 18 25		Вт Вт Вт
		d = 10% R L = 4 Ом R L = 8 Ом В S  = ±22 В R L = 8 Ом		35 22 32		Вт Вт Вт
	Music Power IEC268. 3 ПРАВИЛА	д = 10%; Т = 1 с В S  = ±22,5 В; R L = 4 Ом		50		Вт
д	Общее гармоническое искажение	РЛ = 4 Вт f = 1 кГц, P O  = от 0,1 до 24 Вт f = от 100 Гц до 10 кГц, P O = от 0,1 до 18 Вт		0,03	0,5 0,5	% %
		В S  = ±22 В R L = 8 Ом f = 1 кГц, P O  = от 0,1 до 20 Вт f = от 100 Гц до 10 кГц, P O = от 0,1 до 15 Вт		0,02	0,5	% %
СР	Скорость нарастания		5	8		В/мс
ГВ	Коэффициент усиления по напряжению без обратной связи			80		дБ
Г В	Коэффициент усиления по напряжению с обратной связью		30	30,5	31	дБ
БВ	Полоса пропускания мощности (-3 дБ)	RL = 4 Ом Vi = 200 мВ	от 20 до 80 000			Гц
е N	Общий входной шум	кривая А В = от 22 Гц до 22 кГц		4 5	10	мВ мВ
Р и	Входное сопротивление (контакт 1)		500			кВт
СВР	Отклонение напряжения питания	R с = 22 кОм; f = 100 Гц; В пульсации  = 0,5 В среднекв.		45		дБ
η	Эффективность	ПО = 28 Вт; RL = 4 Ом		65		%
		С О = 25 Вт; R L = 8 Ом; В S  = ±22 В		67		%
Цд-ж	Температура перехода термовыключателя			150		°С



TDA2050   Datasheet

You can  download  the datasheet of TDA2050 from the link given below:

TDA2050 Datasheet



TDA2050  FAQ

Что такое TDA2050?

TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB . Благодаря своей высокой мощности TDA2050 может обеспечить истинную среднеквадратичную мощность до 35 Вт при нагрузке 4 Ом, TDA 2050 обеспечивает обычно 50 Вт музыкальной мощности при нагрузке 4 Ом.



Что делает усилитель мощности звука?

Аудиоусилитель мощности (или усилитель мощности) — это электронный усилитель,0025 усиливает маломощные электронные аудиосигналы  , такие как сигнал радиоприемника или звукоснимателя электрогитары, до уровня, достаточного для работы громкоговорителей или наушников.



В чем разница между TDA2030 и TDA2050?

Разница только в том, что TDA2050 может работать немного выше. Напряжение питания : = макс. 2×25 В постоянного тока, рекомендуется 2×18-22 В постоянного тока. И что TDA2050 может иметь большую выходную мощность (больше выходной ток) и меньше искажений, чем TDA2030. Но я думаю, вы должны ожидать, что получите максимум что-то вроде 25-50 Вт.



Что такое Hi-Fi усилитель?

High Fidelity (часто сокращается до Hi-Fi или HiFi)   – высококачественное воспроизведение звука . Это важно для меломанов и любителей домашнего звука. В идеале высококачественное оборудование имеет неслышные шумы и искажения, а также ровную (нейтральную, неокрашенную) частотную характеристику в пределах человеческого слуха.



Что я должен искать в усилителе Hi-Fi?

Убедитесь, что вы смотрите на входы и выходы блоков , так как это определит, что вы можете к нему подключить. Также подумайте о выходной мощности усилителя и о том, как вы собираетесь слушать свою систему. Нет необходимости вкладывать средства в усилитель с огромной выходной мощностью для прослушивания на стандартной громкости.



Заказ и качество

Фото	Произв. Деталь №	Компания	Описание	Пакет	ПДФ	Кол-во	Цены (долл. США)
	ТДА2050Х	Компания:STMicroelectronics	Примечание: Усилитель IC 1-канальный (моно) класса AB 5-ПЕНТАВАТТ	Упаковка: Pentawatt-5 (горизонтальные, изогнутые и расположенные в шахматном порядке выводы)	Спецификация	В наличии:Под заказ Купить	Цена:	Купить
	ТДА2050В	Компания:STMicroelectronics	Примечание: Усилитель IC 1-канальный (моно) класса AB 5-ПЕНТАВАТТ	Упаковка: Pentawatt-5 (вертикальные, изогнутые и расположенные в шахматном порядке выводы)	Спецификация	В наличии:Под заказ Купить	Цена:	Купить

Поделиться

Статьи по теме

7M48072002 Кристаллы: характеристики, спецификация, аналоги 30 августа 2022 г.

304

Catalog7M48072002 Overview7M48072002 Features7M48072002 Applications7m48072002 Equivalents7m48072002 CAD Models7m48072002 Package7m48072002 Specification7M48072002 Manufacture…

Continue reading »

74HC10 Triple 3-Input NAND Gate Datasheet PDF Download

Irene 19 апр 2022 281

Каталог Общее описаниеФункции и преимуществаИнформация для заказаФункциональная схемаИнформация о закрепленииФункциональное описаниеПредельные значенияРекомендуемые условия эксплуатацииСтатическая характеристика…

Продолжить чтение »

Микроконтроллер ATMEGA32A: техническое описание, распиновка и характеристики

Irene 12 апр 2022 1508

ATmega32A — это маломощные 8-разрядные КМОП-микроконтроллеры, основанные на улучшенной RISC-архитектуре AVR®. Видео про ATMEGA32A Каталог ОписаниеОбзор продуктаCAD Mo…

Продолжить чтение »

TS432ILT 1,24 В, регулируемое опорное напряжение шунта — STMicroelectronics [FAQ]

Ирэн 8 апр.
