Что такое микросхема TDA7000. Как она работает. Какие у нее преимущества. Почему эта микросхема стала революционной для FM-приемников. Какие существуют модификации TDA7000. Как собрать простой FM-приемник на TDA7000.
История создания и принцип работы микросхемы TDA7000
Микросхема TDA7000 была разработана компанией Philips в 1977 году и стала настоящим прорывом в области создания компактных FM-приемников. Ее уникальность заключается в использовании очень низкой промежуточной частоты всего 70 кГц.
Как же работает эта микросхема? TDA7000 представляет собой полноценный FM-супергетеродин, содержащий следующие функциональные блоки:
- Гетеродин
- Смеситель
- Усилитель промежуточной частоты
- Ограничитель
- Частотный детектор
Главное отличие от классической схемы — использование всего одной настроенной цепи для гетеродина. За счет низкой ПЧ в 70 кГц удалось отказаться от сложных фильтров и контуров.
Преимущества использования TDA7000 в FM-приемниках
Применение микросхемы TDA7000 дает ряд существенных преимуществ при разработке FM-приемников:
- Значительное упрощение схемы за счет отсутствия катушек и фильтров ПЧ
- Уменьшение габаритов приемника
- Отсутствие необходимости в настройке
- Низкое энергопотребление
- Хорошая чувствительность (около 1.5 мкВ)
Благодаря этим преимуществам TDA7000 позволила создавать очень компактные и недорогие FM-приемники с минимумом внешних компонентов.
Модификации и развитие семейства микросхем на базе TDA7000
После успеха TDA7000 компания Philips продолжила развивать это семейство микросхем:
- TDA7010T — версия для поверхностного монтажа в 16-выводном корпусе
- TDA7021T — стереосовместимая версия для поверхностного монтажа
- TDA7088T — версия с автоматическим поиском станций и питанием 3В
Появились также аналоги от других производителей, например LA1800 от Sanyo. Сегодня выпускаются китайские клоны типа SC1088, CD9088 и др.
Как собрать простой FM-приемник на микросхеме TDA7000
Для сборки простейшего FM-приемника на TDA7000 потребуется минимум внешних компонентов:
- Сама микросхема TDA7000
- Переменный конденсатор для настройки
- Несколько постоянных конденсаторов и резисторов
- Простой усилитель НЧ (например, на LM386)
- Источник питания 4.5-5В
Ключевые моменты при сборке:
- Тщательно разводить печатную плату, следуя рекомендациям из даташита
- Использовать короткие соединения в ВЧ-части
- Обеспечить хорошее экранирование
- Применять качественную антенну (телескопическую или проводную длиной около 75 см)
При правильной сборке даже такой простой приемник обеспечит неплохое качество приема FM-станций.
Особенности работы шумоподавителя в TDA7000
Интересной особенностью TDA7000 является встроенный шумоподавитель (mute). Его основная задача — предотвратить прослушивание сигнала при неточной настройке на станцию.
Как работает шумоподавитель в TDA7000?
- При отсутствии сигнала или слабом сигнале шумоподавитель включается
- Для имитации «живого» звучания генерируется искусственный шум
- При точной настройке на станцию шумоподавитель отключается
Если искусственный шум не нужен, достаточно убрать конденсатор 0.022 мкФ с вывода 3 микросхемы. Для полного отключения шумоподавителя можно подключить резистор 10 кОм от питания к выводу 1.
Применение TDA7000 в коммерческих и самодельных устройствах
Несмотря на свои преимущества, TDA7000 не получила широкого распространения в массовых коммерческих продуктах. Основные области ее применения:
- Радиолюбительские конструкции
- Наборы для самостоятельной сборки
- Простые и недорогие FM-приемники
- Встраиваемые FM-модули
Из коммерческих продуктов можно отметить использование TDA7088T (модификации TDA7000) в миниатюрных FM-приемниках-брелоках.
Популярность TDA7000 среди радиолюбителей объясняется простотой применения и хорошими характеристиками при минимуме внешних компонентов.
Сравнение TDA7000 с другими схемами FM-приемников
Как TDA7000 соотносится с другими популярными схемами FM-приемников? Давайте сравним:
- Классический супергетеродин — сложнее, требует настройки, но потенциально лучше характеристики
- Приемник прямого преобразования — проще, но хуже селективность
- Приемник на NE612 — похож по сложности, но требует больше внешних компонентов
В целом, TDA7000 занимает промежуточное положение, обеспечивая хороший баланс простоты и качества приема.
Перспективы применения TDA7000 в современной электронике
Хотя оригинальная TDA7000 снята с производства, ее идеи продолжают жить в современных микросхемах:
- Развитие линейки TDA70xx другими производителями
- Использование принципа низкой ПЧ в цифровых тюнерах
- Применение клонов типа SC1088 в бюджетных устройствах
TDA7000 остается хорошим выбором для обучения и экспериментов в области аналогового радиоприема. Ее изучение помогает лучше понять принципы работы FM-приемников.
Радиоприемник на микросхеме TDA7000 (КС1066ХА1)
материалы в категории
Приемники УКВ диапазона, имеющие частотную модуляцию и следовательно низкий уровень атмосферных и промышленным помех, обладают высоким качеством звучания. Набор радиодеталей позволяет собрать УКВ ЧМ приемник на базе микросхемы КС1066ХА1(аналог TDA-7000 фирмы «Филипс»).
В состав микросхемы входит регулятор бесшумной настройки, открывающий тракт звуковых частот только при наличии сигнала принимаемой станции.
Электронное устройство на базе варикапа KB121А позволяет перекрыть отечественный (65,8-73,0МГц) или зарубежный (88,0 — 108,0 МГц) УКВ диапазоны. Выход приемника хорошо согласуется с любым усилителем низкой частоты с входным сопротивлением не менее 22 КОм (усилители на м/с К174УН7, TDA2003 и т.д.).
Подключение УКВ приемника через головные телефоны показано на Рис 1, а к усилителю на м/с К174УН14 на Рис 2. При напряжении питания усилителя выше 4,5 вольт, питание на УКВ приемник подавать через параметрический стабилизатор. К выходу радиоприемника можно подключить стереодекодер и таким образом получить возможность принимать стереопередачи.
| Конденсаторы | Резисторы |
| С1 — 220пф | R1 — 22к |
| С2 — 330/360пф | R2 — 100к |
| СЗ — 0,1-0,15мкф | R3 -100к-СПЗ-36 |
| С4 — 220пф | |
| С5 — 220пф | |
| С6 — 150пф | |
| С7 — 3300пф | |
| С8 — 330-З60пф | |
| С9 — ЗЗООпф | |
| С10 — 180пф | |
| С11 — 0,01мкф | |
| С 12 — 220пф | |
| С 13 — 0,01мкф | |
| С14 — 0,01мкф | |
| С15 — 0,015-0,022мкф | |
| С 16 — 0,1-0,15мкф |
Варикап — KB121А
Э/проволока — ПЭЛ-0,41 10см
Микросхема — КС1066ХА1
Основные технические характеристики:
Диапазон частот, МГц — 65,8-73,0(88-108)
Номинальное напряжение питания, В — 4,5
Потребляемый ток, мА — 8
Чувствительность, мкВ — 6
Коэффициент гармоник на частоте 1 кГц — 0,7
Отношение шум/сигнал, дБ — 50
Полоса захвата АПЧ, кГц — 300
Полоса воспроизводимых частот, кГц — 10
Выходное напряжение ЗЧ на нагрузке 22к, мВ — 70
Настройка радиоприемника заключается в установке границ диапазона (65,8-73МГц путем сближения или растягивания витков катушки L1 (содержит 6-8 витков провода ПЭЛ 0,41мм,намотанных на оправке диаметром 3,5мм с шагом 1мм или 3-4 витка для диапазона 88,0-108,0МГц).
Антенной может служить телескопический штырь или небольшой отрезок монтажного провода длиной не менее 0,5м
Обсудить на ФОРУМЕ
Радиоприемник на микросхеме TDA7000: whatiswhat1 — LiveJournal
- Техника
- Cancel
Всем здравствуйте. Есть такая старенькая микросхема TDA7000, вот на ней и приводится схема радиоприемника. Поскольку если хотим иметь возможность что бы приемник не плохо принимал на штыревую антенну, между антенной и входом TDA7000 необходимо добавить высокочастотный предусилитель. Ну и как все понимают все характеристики описывать не буду это информация легко находится. На рисунке представлена схема радиоприемника.

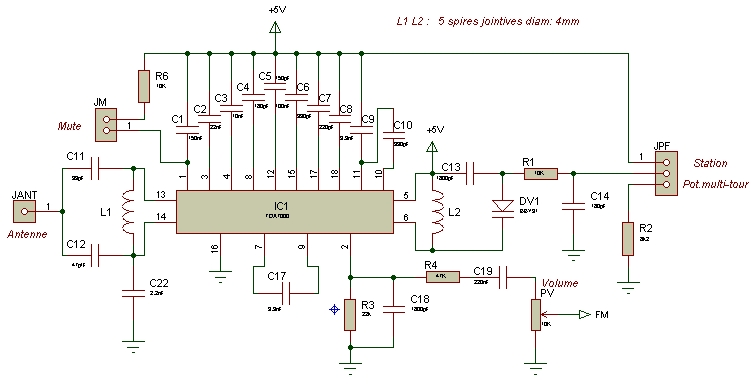

Принципиальная схема радиоприемника
Транзистор T1 на входе дает усиление примерно 18 дБ во всем диапазоне.
Выходной сигнал проходит через разделительный конденсатор C5 на микросхему TDA7000. Входное сопротивление приемника составляет 50 Ом, что хорошо подходит для большинства типов коаксиальных кабелей. VFO (генератор частоты) в микросхеме настраивается варикапом (D1), который получает напряжение от потенциометра настройки P2.
Стабилизатор IC2, 78L05, обеспечивает стабилизированное напряжение 5В для микросхемы приемника, предусилителя и, что очень важно, резистора настройки. Схема обвязки TDA7000 типовая по информации от Philips, чтобы сделать микросхему более подходящей для узкополосных сигналов.
В конце концов, TDA7000 изначально была разработана для приема радиостанций VHF FM, они имеют частотную полосу более 100 кГц, что намного шире, чем полоса мобильных радиостанций (около 3 кГц), которые нас интересуют. Тем не менее, необходимо дополнительное усиление, потому что микросхема обеспечивает довольно низкий выходной сигнал. Поэтому электролитический конденсатор включен между выводами 1 и 8 выходного звукового каскада LM386 (еще один старый знакомый используется повсеместно).

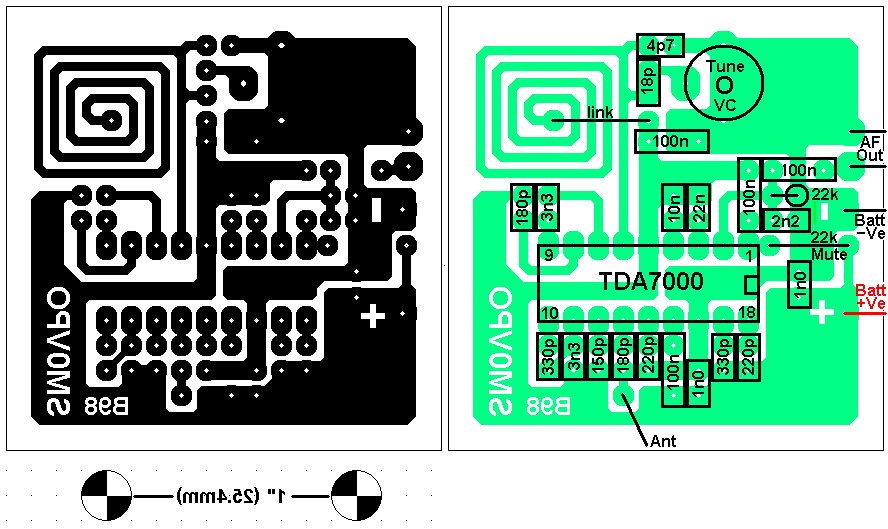

Печать можно сделать самостоятельно. На рисунке показан возможный вариант односторонней печатной платы с расположением компонентов.
Возможное расположение компонентов на печатной плате
На плате находится большое количество блокировочных керамических конденсаторов, которые необходимо проверить, прежде чем их можно будет устанавливать. То же самое относится и к трем миниатюрным катушкам, цветные полосы показывают значение в мкГн. Транзистор T1 с четырьмя короткими ножками припаян со стороны дорожек.
Но так как сейчас готовых радиоприемников достаточное количество в продаже, многие выскажутся что проще купить радиоприемник чем делать самому. Вот для этого есть возможность выбрать радиоприемник для покупки, которые можно посмотреть ниже.
Для корпуса приемника и аккумулятора желательно применить литой алюминиевый корпус. В корпусе необходимо просверлить отверстия для потенциометра громкости, регулятора настройки и динамика.
Необязательно использовать батарею для источника питания, также подойдет существующий источник питания постоянного тока.
Из-за простоты конструкции следует учитывать несколько ограничений. Прежде всего, приемник довольно чувствителен к перекрестной модуляции, прямому излучению на промежуточной частоте и общим помехам от ближайших FM-радиостанций. Это неудивительно, ведь частоты этих вещательных станций близки (89 … 107 МГц) и мощность достаточно высокая. Хорошее экранирование, коаксиальные кабели и антенна, предотвратят большинство этих проблем.
радиорадиолюбительремонтсделай самэлектроника
TDA7000 FM-приемник
TDA7000 FM-приемник FM-приемник TDA7000 Впервые мое внимание привлекла эта ИС
когда Elektor в декабре 1983 года опубликовал проект под названием «Personal FM».
Затем, в конце 1980-х, Тэнди продавал эту микросхему примерно за 12 долларов. я не
действительно обращал на это большое внимание, пока примерно в то время, когда я искал
для простых конструкций приемников VHF FM, которые будут работать лучше, чем супер
схемы регенерации.
( Это было до того, как я обнаружил Пульс
Счетный приемник конструкции ). Я откопал статью Elektor и был
заинтригован тем, как функционировала эта микросхема, отсутствием катушек и выравниванием
обычно ассоциируется с супергетеродинными приемниками. Глядя на данные Philips
упоминание о чувствительности 1,5 мкВ также привлекло мое внимание.
В декабрьском выпуске Elektor за 1983 год я познакомился с TDA7000.
Взято из 1989 Каталог Тэнди.
Фон
TDA7000 был
запатентован Philips в 1977 г., но об этом не было объявлено до января 1983 г.
некоторые интересные сведения об истории
Эта статья.
Что необычно в этой микросхеме, так это то, как она
действует. Это настоящий FM-супергетеродин с обычным гетеродином,
микшер, усилитель ПЧ, лимитер и фазовый детектор. Разница в том, что
есть только одна настроенная схема; местный осциллятор. TDA7000 полагается
на низкой ПЧ, так что обычная схема ОУ может позаботиться об усилении
и полосовые характеристики.
Использование низкой ПЧ в FM-приемнике
не новый и восходит к импульсу клапана
конструкция счетного приемника. Удобный аспект этого заключается в том, что обычные
«Аудио» схема, используемая для усилителя ПЧ, не критична, нет выравнивания
требуется, и нет никаких индуктивностей или керамических фильтров. Подсчет пульса
приемники использовали ПЧ около 200 кГц, которая может вместить +/-
Удобное отклонение FM-сигнала на 75 кГц.
Однако у TDA7000 ПЧ всего
70 кГц. Таким образом, полностью модулированный сигнал будет звучать довольно искаженно.
Итак, как может работать эта микросхема с ее ПЧ 70 кГц?
Все очень просто, в этом есть что
Philips называет замкнутой петлей частоты. По сути, местный осциллятор
сдвигается в ответ на выходной сигнал детектора, так что полоса пропускания смесителя
Выход никогда не превышает +/- 15 кГц. На самом деле сжимает частоту
Диапазон модулируемого сигнала.
Оригинальный прототип приемника TDA7000, залитый смолой, с питанием
из трех NiCd элементов.
Имеет индикацию настройки (см. указания по применению).
В этой версии не используется входной полосовой фильтр ВЧ.
Новая функция отключения звука или шумоподавления
мягко говоря. Его основная цель состоит в том, чтобы предотвратить прослушивание сигналов, если
приемник неправильно настроен. Это связано с тем, что прием может происходить на более
чем одна точка настройки, и пользователь может не знать, что приемник
не настроен на правильный, что приводит к ухудшению приема.
Хотя с точки зрения пользователя, он действует как любое другое приглушение.
схема делает, TDA7000 обеспечивает искусственный генератор шума, так что
приемник по-прежнему звучит живо, даже если он отключен от станции. В этом отношении,
он настраивается как «обычный» FM-приемник с присутствием белого шума до тех пор, пока
станция (правильно) настроена.
Если искусственный шум не требуется,
просто снимите конденсатор 0,022 мкФ на контакте 3. Не все таблицы данных Philips
показать это, но подключение резистора 10K от источника питания к контакту 1 отключит
шумоподавитель.
Блок-схема TDA7000, используемая для типичного FM-приемника.
Звуковой выход составляет около 75 мВ.
На данный момент я рекомендую прочитать Philips
примечания по применению, AN192.pdf, за которыми следуют данные, предоставленные Philips Components.
Они дают хороший фон для проектирования и использования этой ИС. Для
ценность любопытства, взгляните на AN193.pdf для примечаний по применению относительно
Узкополосный FM. Если вы думаете, что низкая ПЧ подойдет для
приемник NBFM, вы правы. Судя по всему, TDA7000 не подходит
для стерео, хотя я видел одну схему, где выход подавался на
стереодекодер LM1310. Неизвестно насколько хорошее разделение каналов
был.
Интересно предположить, почему
Philips не использовал детектор подсчета импульсов. В конце концов, низкая ПЧ
идеально, а технология подсчета импульсов существовала уже некоторое время.
Как Philips (теперь NXP) рассматривает эту микросхему
устарели, любые ссылки на заметки по применению на их сайте больше не работают,
но они представлены ниже:
- АН192.
pdf
Замечания по применению TDA7000. - АН193.pdf Замечания по применению TDA7000 для NBFM.
- TDA7000 данные Из справочника компонентов Philips.
pdf
Замечания по применению TDA7000.
TDA7000
заводит семью!
Philips не остановилась на TDA7000
в 18-контактном DIP-корпусе. Затем последовал TDA7010T для поверхностного монтажа.
версия. Он поставляется в 16-контактном SMD-корпусе. Что с двумя другими пинами? Хорошо,
от генератора искусственного шума отказались, как и от соединения
к одному из конденсаторов фильтра ПЧ. Последнее немного странно; Я не уверен
если бы от него можно было вообще отказаться или если бы его удалось поместить внутрь
чип. Данные для обоих чипов одинаковы, за исключением этого.
- TDA7010T data Версия TDA7000 для поверхностного монтажа.
- TDA7021T
data Стереосовместимая версия TDA7000 (для поверхностного монтажа).
- TDA7088T Настройка автоматического поиска данных (поверхностный монтаж).
Можно было бы считать, что TDA7000 и производные фактически являются УКВ FM-эквивалентом ZN414; минимальный настроенная схема — ИС приемника без юстировки для простых или миниатюрных приемников.
R.I.P.
ТДА7000
TDA7000 больше не производится
Philips, снятый с производства, декабрь 2003 г.
На самом деле,
это довольно долгий производственный цикл, если учесть, что он был произведен для
20 лет, и еще почти 20 лет понадобилось, чтобы акции начали высыхать
вверх. Итак, если вы хотите поиграть с этой микросхемой, имейте в виду, что
не будет никаких новых акций от Philips. Последние TDA7000, которые я купил, были изготовлены
в 1994. Поскольку DIP уступает SMD-упаковке, маловероятно, что она
быть клонированы азиатскими производителями. Есть запасы IC еще
есть, но стоят они недешево.
Версии SMD, TDA7010T, TDA7020T,
и TDA7088T продержались в производстве немного дольше, но и они
сейчас снят с производства.
Однако есть азиатские клоны
TDA7088T в текущем производстве. Они идентифицируются по «088».
в номере, но другой префикс; например, CD9088, SC1088 и т. д. Пока
они в основном используются с настройкой автоматического поиска кнопки, обычной переменной
Вместо этого можно использовать настройку конденсатора. Поэтому единственный улов для
домашний конструктор, это то, что они SMD.
Эти микросхемы ‘088’ широко распространены в
небольшие недорогие радиоприемники, которые можно найти в магазинах по 2 доллара и которые появляются на различных аукционах eBay.
комплекты. Некоторые из них предназначены только для автоматического сканирования FM, в некоторых используется переменный конденсатор, а где
Прием AM включен, используется схема TA7642 (клон ZN414).
Есть еще одна микросхема, которая работает. на тех же принципах; Sanyo LA1800. Эта ИС может напрямую управлять наушниками, а также включает в себя секцию AM-приемника, которая представляет собой простую схему TRF, как ZN414 или MK484. Это не поверхностный монтаж. Однако представляется трудным получить, и никаких подробных данных пока не найдено.
Строительство
приемник TDA7000
Свою первую микросхему TDA7000 я купил в 1988 году и
пытался собрать ресивер на куске матричной платы. Здесь я узнал
первое, что имеет значение. Компоновка и наземные плоскости имеют решающее значение для
с помощью этой ИС.
Данные Philips дают разводку печатной платы, и это не должно
быть изменена слишком сильно. Конечно, мой матричный бортовой приемник не работал должным образом.
Куплено у Тэнди в Чатсвуде; как и все их составляющие, упаковка
был чрезмерным. Сокращенная перепечатка приложения Philips AN192.
примечания были включены.
Вскоре после этого компания Electronics Australia провела
статья (июнь 1988 г.) с TDA7000 и LM386 для звука. Итак, я купил
печатную плату и построил только часть TDA7000. я не думала о
LM386 (и до сих пор нет), поэтому я сделал двухтранзисторный усилитель класса А на
вместо него другая печатная плата. Другое изменение заключалось в использовании BB809.варикап диод
для тюнинга. Мне не понравилась идея использования советником подстроечного конденсатора.
Electronics Australia в июне 1988 года представила первый австралийский
конструкционное изделие с использованием TDA7000. Обратите внимание, что C6 обозначается дважды.
Это моя адаптация схемы советника.
Этот приемник определенно работал и был хорошее введение в TDA7000.
Питание от сети Приемник TDA7000
Примерно в ноябре 1990 года я построил управляемый ресивер TDA7000. В нем использовалась печатная плата EA June 1988, но усилитель 6AV6 и 6DX8 в пластиковой коробке. Половина волны 6X4 выпрямила сеть с нагревателями питалась от моего оригинального трансформатора DSE2155. Конечно поскольку это был комплект ходовой части, меры предосторожности были приняты. Внешние винты были нейлон, для выходного трансформатора использовался сетевой трансформатор, а Для подключения антенны использовались разделительные конденсаторы на 400В. Позже я удалил этап 6AV6, поскольку усиление звука было намного выше, чем необходимо. В течение апреля В 2020 году я переделал ресивер, чтобы использовать 6AU6 и 12AU7, что устранило проблемы. вызвано использованием пентодного выходного каскада.
Также был изготовлен новый циферблат. RF производительность хорошая. я могу получить 2НУР со 135км на проводе. 2NUR работает на частоте 103,7 МГц и является слабым станция. Однако есть две сильные станции в Сиднее на 104,1 МГц и 103,2 МГц. Схема TDA7000 может просто разделить их без помех. Статья на этом ресивере здесь.
Приемник TDA7000 работает от сети 240В.
Цепь сетевого приемника.
Кремний Чип ноябрь 1992 TDA7000 ресивер
Я построил этот приемник в 1995 году.
Схема очень типична с использованием LM386 для звукового каскада. LM386 это
очень шумная микросхема, и я, конечно, не люблю ее.
Обратите внимание, что конденсатор искусственного шума
на выводе 3 не входит в эту схему. Когда переключатель «mute» включен,
приемник молчит между станциями. Если конденсатор включен,
при срабатывании шумоподавителя слышен легкий шелестящий звук.
Первоначально я построил его в пластиковой коробке
с динамиком, но, желая сделать его меньше, я сделал новый корпус из
из алюминия, с покрытием Lexan.
(январь 2004 г.). я не стала включать
динамик, так как я редко им пользовался. Однако, как только я это сделал, производительность
показался очень бедным. Чувствительность была очень плохой. В конце концов я заметил, что
казалось, что происходит какое-то ложное колебание. Преодоление
отрицательная клемма аккумулятора прямо к корпусу привела к огромному улучшению,
и постоянное лечение было сделано путем подключения заземления печатной платы к
шасси напрямую, а не только через разъем для наушников. Это просто идет
чтобы показать, насколько привередливы дела на УКВ.
Я установил 4 элемента AA на печатной плате там, где Silicon Chip предполагал
динамик для размещения. Переключатель шумоподавителя не использовался; вместо шумоподавления
навсегда отключен. Телескопическая антенна выдвигается на 75 см, что
четверть длины волны.
Помимо шумного LM386, производительность
очень хорошо. В этой конструкции шумоподавитель отключен навсегда.
Таким образом, нет смысла включать конденсатор генератора шума.
ТДА7088Т Получатель.
Я нашел это в коробке за 2 доллара в Jaycar. киоск на радиолюбительском дне в Вайонге в 2004 году. Когда я понял, что это я должен был иметь это. Так как же я узнал, что он содержит TDA7088T? Первый вещь, которая выдает эту ИС, — это кнопки «сканирования» и «сброса». Через на тонированном пластиковом корпусе я мог видеть, что он отключил 3В (еще одна характеристика TDA7088T), и просто отсутствие периферийных компонентов (керамические фильтры/ПЧ преобразователи) вокруг поверхностного монтажа ИС.
Эти наушники ужасны.
Этот крошечный приемник ненамного больше
ячейка АА. Он питается от двух кнопочных элементов LR44, которые дороги.
и я предполагаю, что это не продлится ужасно долго. Буду искать LR44.
на рынках и в магазинах по 2 доллара теперь, когда у меня есть это радио! Как и все эти
В радиоприемниках провод для наушников работает как антенна. Снабжен чем то
этот ресивер был парой ужасных миниатюрных «вкладышей»
типа наушники.
Помимо ужасного качества звука, они нечувствительны,
негигиеничны и грязны, хрупки и не блокируют внешние звуки. Так,
Вместо этого я использую обычные наушники.
Корпус скреплен вместе,
и как только я открыл его, конечно же, TDA7088T был виден.
Звуковой усилитель выглядит как один транзистор;
т.е. несимметричный класс A. Я не знаю, какой ток он потребляет, поэтому я не могу
скажите, потребляет ли он намного больше тока батареи, чем усилитель класса B
бы. В любом случае я бы предпочел батарейки ААА, а не LR44.
В открытом виде видны две ячейки LR44, переключатель и гнездо для наушников.
Обратите внимание на два радиочастотных дросселя, которые позволяют использовать наушники в качестве антенны.
TDA7088T находится на другой стороне печатной платы.
Выключатель питания представляет собой миниатюрный ползунковый переключатель.
сбоку, у которого есть дополнительная позиция для громкости. Это очевидно
сделано, чтобы избежать занимающего много места потенциометра.
Итак, у нас всего два уровня
объема; полный и что-то немного меньше.
Насколько хорошо это работает? На самом деле неплохо.
Производительность такая же, как у TDA7000 IC с точки зрения чувствительности и звука.
качество. Однако у TDA7088 функция отключения звука постоянно включена, поэтому некоторые
более слабые станции, которые в противном случае можно было бы принимать с помощью TDA7000 или TDA7010T
не может быть получен на TDA7088T. Кроме того, ведущая антенна наушников
не так эффективна, как 75-сантиметровая телескопическая антенна, так что это нужно учитывать
в учетную запись.
Крупный план TDA7088T. Переключатели сканирования и сброса находятся на
левый.
Схема сканирования работает очень хорошо, есть
практически не нужно ждать, пока радио найдет следующую занятую частоту.
Как только вы достигли предела 108Mc/s, вы должны нажать «сброс», чтобы получить
обратно к концу диапазона 88 МГц. Он не делает это автоматически, как
схема типа PLL.
Эти приемники TDA7088 очень распространены
в магазинах по 2 доллара (ищите кнопки «сканировать» и «сбросить»), и вы наверняка
не должен платить более 5 долларов за один. Большинство из них используют китайский клон
TDA7088; SC1088. Чаще всего эти дешевые автосканеры
FM-приемники также включают фонарик. Некоторые также включают AM-приемник.
При этом неизменно используется схема TRF, основанная на MK484 (ZN414). Переменная
с этими наборами используется конденсаторная настройка как на AM, так и на FM. К сожалению,
Чувствительность AM плохая из-за очень маленькой ферритовой рамочной антенны.
Что касается AM, это строго «местная станция». Звук
однако качество хорошее, так как имеется только одна настроенная схема (т.
ферритовая петля).
Jaycar «Короткий Схемы» Персональное FM-радио.
Взамен старого Дика Смита «Funway» серию проектов, Jaycar выпустил эквивалентную серию под названием «Short Схемы». Насколько я понимаю, все проекты были разработаны Silicon Chip.
Один из проектов — TDA7000
получатель. Элегантный дизайн, вписывающийся в небольшой
низкопрофильный пластиковый корпус. Выключателя питания как такового нет, вместо него
сопротивление постоянного тока наушников используется для смещения на Q1, который находится в
серия с 9подача В. Я не слишком увлекаюсь противофазным подключением
наушников. Такое последовательное соединение дает своеобразное неестественное
звук. Однако способ подключения розетки означает, что если использовать монофоническую вилку
вставил, все работает корректно. Гнездовой контакт правого канала
уже заземлен, поэтому вставка монофонической вилки не приведет к короткому замыканию
вывод, как это обычно бывает. Выключатель питания также работает нормально,
так как резистор 6.8K подключен непосредственно к земле. Несмотря на это, инструкция
подразумевают использование стереонаушников. Антенна представляет собой провод длиной 75 см.
Необходимо продолжить работу над этим
получатель.
Он не работает так, как должен. Шумоподавитель постоянно врубается
и на чем угодно, кроме очень сильных станций.
Как и многие приемники TDA7000, миниатюрный
используется настроечный конденсатор того типа, который предназначен для транзисторных радиоприемников MW.
Обычно секция генератора с меньшей емкостью используется с последовательностью
конденсатор, но в этой схеме секция генератора включена последовательно с
секция антенны с более высокой емкостью. Это означает, что вал конденсатора
плавающий на RF и не может быть заземлен. Необходимо использовать пластиковую ручку. Несмотря на
это, кажется, нет проблемы с емкостью руки.
Улучшения для этого приемника будут
чтобы отключить шумоподавитель, переподключите разъем для наушников и заземлите настройку
конденсаторный вал.
К сожалению, данный комплект снят с производства,
но я купил некоторые из последних в наличии как раз вовремя
Автомобиль модели T Радио.
Головка для настройки под приборной панелью.
Для моей первой версии магнитолы б/у в моей модели T Ford я построил тюнинговую головку, используя TDA7000. я разработал и выгравировал печатную плату, основываясь на том, что показано в примечаниях к применению Philips.
Радиостанция состояла из установленной настроечной головки
под торпедо в обычном положении, и усилитель клапана с усилителем
подача под переднее сиденье. Показанная схема является настройкой прототипа.
голова. 6BA6 не хватило места, поэтому он был расположен в
коробка усилителя. Впоследствии он был заменен на 6CS6, который лучше
подходит метод регулировки громкости.
Схема TDA7000 согласно заявке
примечания, но с некоторыми дополнениями, чтобы сделать его пригодным для использования в автомобилях.
Питание автомобиля 6 В регулируется до 4,5 В с помощью двух транзисторов и двух диодов.
регулятор. Стабилитрон 10 В фиксирует любые пики в автомобильном питании. Антенна
вход защищен неоновой лампой и резистором разряда статического электричества.
Примечание
четыре диода на сетке 6BA6. Они были включены для защиты TDA7000.
в случае внутреннего короткого замыкания в 6BA6 или другой неисправности, которая может позволить
на аудиовыход TDA7000 подается высокое напряжение. Зажим диодов
до 1,2 В, что больше, чем звуковой сигнал.
Производительность TDA7000 в этом наборе
это лучшее, что я когда-либо встречал. Это показывает правильную разводку печатной платы.
имеет значение.
Очень похоже на схему советника I
используется с варикапом. Таким образом, создается впечатление, что нижняя добротность варикапа
не кажется проблемой.
Производительность TDA7000.
Как это работает? Для сильных местных станций он работает очень хорошо, с отличным качеством звука. Чувствительность хороший.
Имеет очень широкий диапазон захвата из-за цепь АПЧ. Это указано как +/- 300Kc/s. Это может затруднить для приема более слабых станций, близких по частоте к сильным.
На слабых сигналах могут быть некоторые искажения что может быть более неприятно, чем мчащийся шум, при использовании сверхрегенеративного приемник на такой же слабый сигнал.
TDA7000 работает не хуже большинства коммерческие портативные FM-радиоприемники. На самом деле, он работает намного лучше чем некоторые, которые я пробовал.
Я рекомендую снизить скорость регулятор настройки с редуктором или используйте потенциометр с варикапом. Как и в случае с любым приемником, дайте ему приличную антенну!
Конденсатор генератора шума и шумоподавления функции являются необязательными, и их включение лучше всего решать для отдельных обстоятельства. Приглушение может облегчить настройку приемника, поскольку только правильно настроенные сигналы будут слышны, а слабые сигналы слышны не будут совсем. Я предпочитаю отключить приглушение.
Приемник должен использоваться с правильно спроектированная печатная плата — лучшая из показанных в данных Philips и примечания к применению.
Я настоятельно рекомендую эту микросхему там, где задействованы технические пользователи и там, где важно качество звука. Для что это такое, и простота использования делает его отличным FM-приемником.
Можно сказать, что TDA7000 — моя любимая микросхема. Вот некоторые из моих
коллекция. В трех коммерческих радиостанциях используется клон TDA7088T.
Дом
Только 70Kc/s используется с TDA7000. Возможно, вы помните, что девиация вещательного FM-сигнала составляет +/- 75 кГц/с. Таким образом, полностью модулированный сигнал будет звучать довольно искаженно. Итак, как эта ИС может работать?
Это довольно просто, потому что есть то, что Philips называет замкнутой петлей частоты. По сути, гетеродин смещается в ответ на выходной сигнал детектора, так что полоса пропускания выходного сигнала смесителя никогда не превышает +/- 15 кГц/с. Фактически это сжатие частотного диапазона модулированного сигнала.
Функция отключения звука или шумоподавления является новой, если не сказать больше. Несмотря на то, что TDA7000 работает так же, как и любая другая схема приглушения, он оснащен генератором искусственного шума, так что приемник по-прежнему звучит живо, даже если он отключен от станции. Если вам не нужна эта функция, просто снимите конденсатор 0,022 мкФ на контакте 3. Он показан не во всех технических описаниях Philips, но подключение резистора 10 кОм от источника питания к контакту 1 отключит шумоподавитель.
Что с двумя другими пинами? Что ж, от генератора искусственного шума отказались, как и от подключения к одному из конденсаторов фильтра ПЧ. Последнее немного странно; Я не уверен, можно ли было обойтись без него вообще или его удалось поместить внутри чипа. Данные для обоих чипов одинаковы, за исключением этого.
Также можно использовать TDA7021T; вам не нужно использовать его для стерео ресивера. А TDA7088T при желании можно использовать с обычным переменным конденсатором. Если вы хотите избежать поверхностного монтажа, есть другая микросхема, работающая по тому же принципу; Sanyo LA1800. Эта ИС может напрямую управлять наушниками, а также включает в себя секцию AM-приемника, которая представляет собой простую схему TRF, такую как ZN414 или MK484.
Внешние винты были нейлоновыми, для выходного трансформатора использовался сетевой трансформатор, а для подключения антенны использовались изолирующие конденсаторы на 400 В. Несколько лет назад я удалил каскад 6AV6, так как усиление звука было намного выше, чем нужно. Первоначально я приобрел источник питания 5 В для TDA7000 и варикап от катода пентода 6DX8. Тем не менее, дрейф был проблемой, и выяснилось, что ток катода 6DX8, составляющий всего около 20 мА, был достаточным только для питания регулятора 7805, в результате чего TDA7000 практически не работал. Я просто выпрямил полуволну питание нагревателя 6,3 В, чтобы исправить это.
Схема очень типична с использованием LM386 для звукового каскада. LM386 — очень шумная микросхема, и мне она определенно не нравится.
Телескопическая антенна выдвигается на 75 см, что составляет четверть длины волны.
Приемники с суперрегенерацией и подсчетом импульсов намного легче слушать на слабых сигналах.
И не ожидайте, что он будет работать как приемник Super DX. Как и в случае с любым приемником, дайте ему приличную антенну!
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.
Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.
