Что представляет собой микросхема TDA7266D. Каковы ее основные характеристики и преимущества. Где применяется данный усилитель. Как правильно подключить и настроить TDA7266D. На что обратить внимание при выборе этой микросхемы.
Общая характеристика микросхемы TDA7266D
TDA7266D — это высокоэффективная микросхема двухканального аудиоусилителя, разработанная компанией STMicroelectronics. Данный усилитель относится к классу AB и обладает рядом важных особенностей:
- Два независимых канала усиления
- Выходная мощность до 5 Вт на канал при нагрузке 8 Ом
- Напряжение питания от 3,5 В до 12 В
- Корпус PowerSO-20 для поверхностного монтажа
- Встроенная защита от короткого замыкания и перегрева
- Режим ожидания для экономии энергии
TDA7266D отличается высоким качеством звучания при компактных размерах, что делает ее отличным выбором для различных аудиоприложений.
Основные технические характеристики TDA7266D
Рассмотрим подробнее ключевые параметры микросхемы TDA7266D:
- Максимальная выходная мощность: 5 Вт + 5 Вт (при THD = 10%, нагрузка 8 Ом)
- Коэффициент нелинейных искажений: 0,5% при Pвых = 0,5 Вт
- Диапазон питающих напряжений: 3,5-12 В
- Входное сопротивление: 100 кОм
- Полоса пропускания: 20 Гц — 20 кГц
- Отношение сигнал/шум: 70 дБ
- Разделение каналов: 50 дБ
- Размеры корпуса: 16 x 11,1 x 3,3 мм
Как видим, TDA7266D обеспечивает высокие показатели качества звука при компактных размерах и низком энергопотреблении.
Области применения усилителя TDA7266D
Благодаря своим характеристикам, микросхема TDA7266D находит широкое применение в различных аудиоустройствах:
- Портативные колонки и акустические системы
- Автомобильные аудиосистемы
- Телевизоры и мониторы
- Планшеты и ноутбуки
- Игровые приставки
- Домашние кинотеатры
- Музыкальные центры
TDA7266D особенно хорошо подходит для компактных устройств с батарейным питанием, где важны малые размеры и низкое энергопотребление при сохранении высокого качества звука.
Преимущества использования TDA7266D
Рассмотрим основные достоинства применения микросхемы TDA7266D в аудиоустройствах:
- Высокое качество звучания при малых габаритах
- Низкое энергопотребление и широкий диапазон питающих напряжений
- Встроенные схемы защиты от перегрева и короткого замыкания
- Простота применения, минимум внешних компонентов
- Наличие режима ожидания для экономии энергии
- Доступная цена при отличных характеристиках
Эти преимущества делают TDA7266D оптимальным выбором для многих разработчиков аудиоаппаратуры.
Схема включения и настройка TDA7266D
Для корректной работы TDA7266D требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:
- Входной сигнал подается через конденсаторы 1 мкФ на входы IN1 и IN2
- Выходы OUT1 и OUT2 подключаются к динамикам через конденсаторы 470 мкФ
- Между выводами питания и землей устанавливаются развязывающие конденсаторы 100 нФ и 100 мкФ
- Для включения режима ожидания используется вывод STBY
При настройке важно обеспечить качественное заземление и минимизировать длину проводников. Для снижения помех рекомендуется использовать экранированные кабели для входных сигналов.
Сравнение TDA7266D с аналогами
Как TDA7266D соотносится с другими популярными аудиоусилителями? Рассмотрим сравнение с некоторыми аналогами:
| Параметр | TDA7266D | TPA3116D2 | LM4871 |
|---|---|---|---|
| Количество каналов | 2 | 2 | 1 |
| Максимальная мощность | 5 Вт + 5 Вт | 15 Вт + 15 Вт | 3 Вт |
| Напряжение питания | 3,5-12 В | 4,5-26 В | 2,4-5,5 В |
| КНИ | 0,5% | 0,1% | 1% |
TDA7266D занимает промежуточное положение, обеспечивая хороший баланс между мощностью, качеством звука и энергопотреблением.
Рекомендации по выбору и использованию TDA7266D
При выборе и применении микросхемы TDA7266D следует учитывать несколько важных моментов:
- Убедитесь, что требуемая выходная мощность не превышает возможности усилителя
- Обеспечьте адекватное охлаждение микросхемы, особенно при работе на максимальной мощности
- Используйте качественные компоненты в обвязке усилителя
- Применяйте грамотную разводку печатной платы для минимизации помех
- При необходимости используйте режим ожидания для экономии энергии
Соблюдение этих рекомендаций позволит максимально раскрыть потенциал TDA7266D и получить отличное качество звучания.
Типичные ошибки при работе с TDA7266D
Разработчики нередко допускают некоторые ошибки при использовании TDA7266D:
- Превышение максимально допустимого напряжения питания
- Неправильный выбор номиналов внешних компонентов
- Недостаточное охлаждение микросхемы
- Некачественная разводка печатной платы
- Игнорирование рекомендаций по подавлению помех
Избегая этих ошибок, можно добиться оптимальной работы усилителя и высокого качества звука.
Перспективы развития линейки TDA7266
Компания STMicroelectronics продолжает совершенствовать линейку усилителей TDA7266. В будущем можно ожидать появления новых моделей с улучшенными характеристиками:
- Повышение выходной мощности при сохранении компактных размеров
- Снижение энергопотребления и тепловыделения
- Улучшение параметров качества звука (КНИ, соотношение сигнал/шум)
- Расширение функциональности (например, добавление цифровых интерфейсов)
- Совершенствование схем защиты и диагностики
Эти улучшения позволят TDA7266 и ее преемникам оставаться конкурентоспособными на рынке аудиоусилителей.
TDA7266D | Optochip: электронные компоненты
- Компонент
- Полупроводники / Микросхемы интегральные / Аналоговые микросхемы / Аудио усилители
- Предложения (0)
- Параметры (Aналоги)
- Документация (2)
- Функциональные аналоги
- Модели САПР
- Обсуждение
Выписки ТУ, Datasheet
Datasheet
Посмотреть PDFБиблиотека САПР / Altium Designer
Посмотреть
| MPN | Серия | Описание | Вых. мощность не более колво каналов с указанным сопротивлением нагрузки |
| Дата загрузки | Тип файла | Описание | Скачать |
|---|
Зарегистрируйтесь или авторизуйтесь, чтобы получить возможность загрузить свою модель(3D, ECAD, MCAD и т.д.)
Если Вы хотите отправить нам библиотеку целиком — ждем на [email protected], все загруженные данные — анонимны. Спасибо Вам, что поделились своими трудами с другими инженерами!
Микросхема TDA7266D
- Arduino, модули, датчики
- DC-DC преобразователи
- Flash карты и адаптеры
- Wi-Fi адаптеры и повторители
- Аудио усилители
- Батарейки, аккумуляторы
- Бытовые удлинители, адаптеры и разветвители
- Вентиляторы
- Граверы и аксессуары
- Дисплеи и индикаторы
- Зарядные устройства
- Измерительные приборы
- Инструменты
- Источники питания
- Кабели и шнуры
- Калькуляторы
- Клеевые пистолеты
- Коммутация
- Компьютерные аксессуары
- Компьютерные комплектующие
- Материалы для пайки и монтажа
- Наушники
- Паяльное оборудование
- Паяльные станции и фены
- Пульты
- Радиодетали
- Конденсаторы
- Резисторы
- Диодный мост
- Стабилизаторы напряжения и тока
- Датчики
- Транзисторы
- Микросхемы
- Катушка индуктивности
- Ионистор
- Реле
- Диоды
- Тиристоры и симисторы
- Оптопары
- Разъемы
- Светодиодное освещение
- Радиоприемники
- Текстолит и макетные платы
- Трансформаторы
- Фонари
- Электрика
- Электромоторы
- Понижающий DC-DC преобразователь XH-M133
- ШИМ генератор XY-LPWM
- Райзер PCI-E 16x to 1x 60cm USB 3.
025.00 руб
- Кабель HDMI 5м
17.00 руб
- Кабель HDMI 1.5м
8.00 руб
Новые поступления:

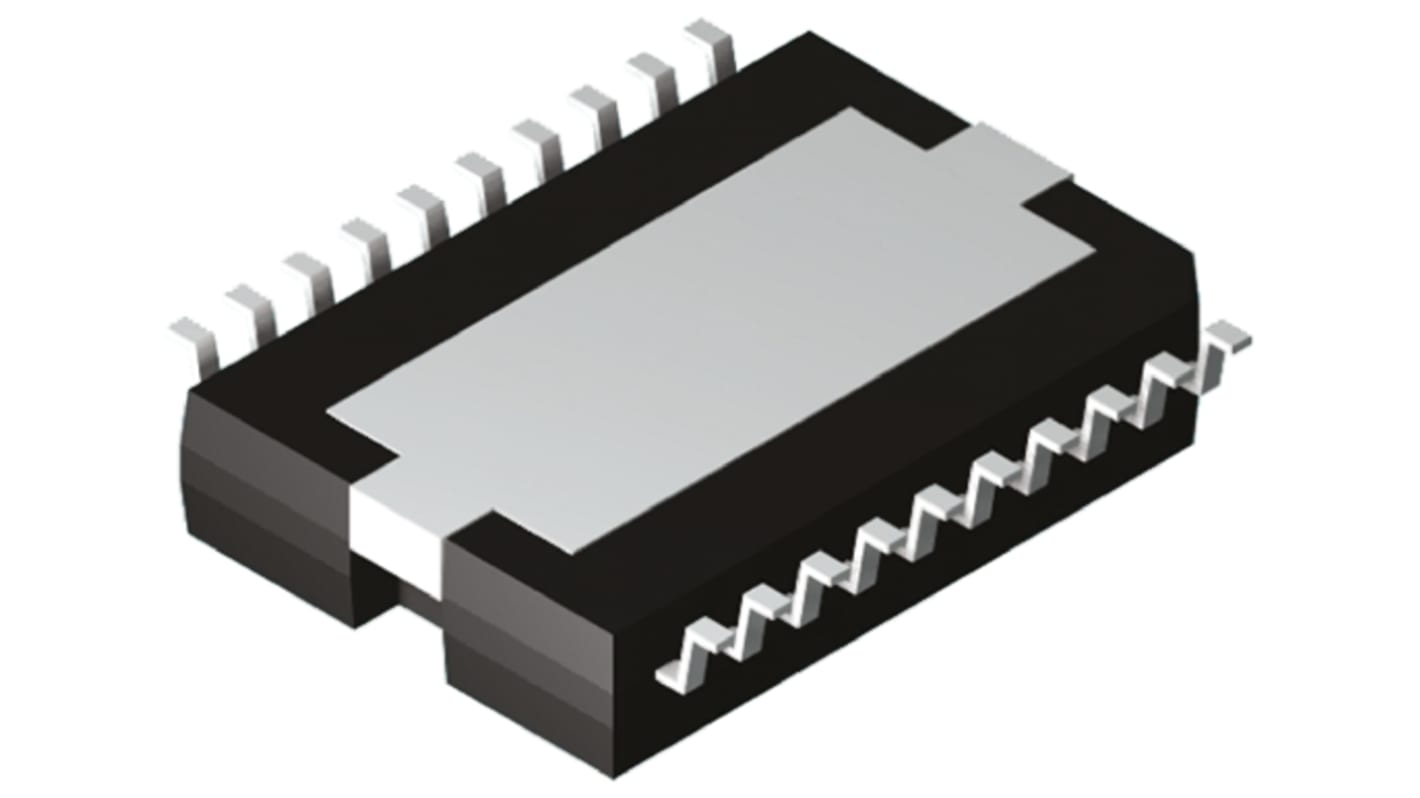

0STMicroelectronics, 2-канальный, 7 Вт, 20-контактный PowerSO TDA7266D
