Что такое TDA7375. Каковы основные характеристики TDA7375. Какие схемы включения возможны для TDA7375. Как проверить работоспособность TDA7375. Для каких применений подходит TDA7375.
Основные характеристики TDA7375
TDA7375 — это интегральный четырехканальный аудиоусилитель мощности, разработанный компанией STMicroelectronics специально для применения в автомобильных аудиосистемах. Рассмотрим ключевые особенности и параметры данной микросхемы:
- Напряжение питания: 8-18 В (номинальное 14,4 В)
- Выходная мощность:
- 4×12 Вт на нагрузке 2 Ом
- 2×25 Вт на нагрузке 4 Ом в мостовом включении
- Класс усиления: AB
- Коэффициент усиления: 26 дБ
- Коэффициент нелинейных искажений: 0,3% при Po = 0,1-4 Вт
- Отношение сигнал/шум: более 80 дБ
- Ток потребления в режиме ожидания: около 100 мкА
Как видно из характеристик, TDA7375 обеспечивает достаточно высокую выходную мощность при низком уровне искажений, что позволяет получить качественное звучание в автомобильных условиях.
Возможные схемы включения TDA7375
Благодаря наличию четырех независимых каналов усиления, TDA7375 отличается высокой гибкостью применения. Рассмотрим основные варианты включения данной микросхемы:
Четырехканальный (квадро) режим
В этом режиме задействованы все 4 канала усилителя для подключения четырех динамиков. Каждый канал работает независимо, что позволяет реализовать полноценную квадрофоническую систему. Выходная мощность в таком включении составляет 4×12 Вт на нагрузке 2 Ом.
Мостовое включение
При мостовом включении каналы объединяются попарно, образуя два мощных канала. Это позволяет получить более высокую выходную мощность — до 2×25 Вт на нагрузке 4 Ом. Данный режим подходит для подключения двух мощных широкополосных динамиков или сабвуфера.
Трехканальный режим
Интересным вариантом является трехканальная конфигурация, когда два канала работают в обычном режиме, а два других объединены в мостовой канал. Это позволяет, например, подключить два фронтальных динамика и один мощный сабвуфер.
Как проверить работоспособность TDA7375?
При возникновении сомнений в исправности микросхемы TDA7375 можно выполнить ее базовую проверку следующим образом:
- Измерить сопротивление между выводами питания (8, 3 и 13) и землей. Оно не должно быть близким к нулю, что указывало бы на короткое замыкание.
- Подать напряжение питания на соответствующие выводы. При этом на выходах усилителя должно установиться напряжение, примерно равное половине напряжения питания.
- Подать небольшой входной сигнал и проверить его усиление на выходе. Коэффициент усиления должен составлять около 20 раз.
Если микросхема проходит эти базовые проверки, ее можно считать работоспособной и использовать в схеме усилителя. При обнаружении отклонений от нормы следует заменить микросхему на заведомо исправную.
Применение TDA7375 в автомобильных аудиосистемах
Благодаря своим характеристикам и гибкости применения, TDA7375 отлично подходит для создания автомобильных аудиосистем различной конфигурации:
- Четырехканальные системы с отдельными динамиками для передней и задней части салона
- Двухканальные системы с мощными широкополосными динамиками
- Трехполосные системы с фронтальными динамиками и сабвуфером
- Компактные усилители для штатных головных устройств
При этом низкое энергопотребление в режиме ожидания и встроенные защитные функции делают TDA7375 оптимальным выбором для автомобильного применения.
Особенности монтажа TDA7375
При разработке печатной платы усилителя на TDA7375 следует учитывать некоторые важные моменты:
- Необходимо обеспечить хороший теплоотвод от микросхемы, используя достаточную площадь медной заливки на плате и/или внешний радиатор
- Цепи питания должны быть выполнены проводниками достаточного сечения для минимизации падения напряжения
- Входные цепи нужно экранировать для предотвращения наводок
- При мостовом включении важно соблюдать правильную полярность подключения динамиков
Правильный монтаж позволит раскрыть потенциал TDA7375 и получить качественный звук в автомобиле.
Преимущества и недостатки TDA7375
Подводя итог, выделим основные плюсы и минусы использования TDA7375 в автомобильных аудиосистемах:
Преимущества:
- Высокая выходная мощность при компактных размерах
- Низкий уровень искажений
- Гибкость применения (квадро, мост, трехканальный режим)
- Встроенные защитные функции
- Низкое энергопотребление в режиме ожидания
- Доступная цена
Недостатки:
- Ограниченная выходная мощность для больших акустических систем
- Необходимость хорошего теплоотвода
- Чувствительность к качеству монтажа
В целом, TDA7375 является отличным выбором для создания недорогих, но качественных автомобильных усилителей средней мощности. При грамотном применении эта микросхема способна обеспечить достойное звучание в условиях автомобиля.
Усилитель TDA7375. Описание, характеристики, схема включения, datasheet
Главная » Звук » Усилитель TDA7375. Описание, характеристики, схема включения, datasheet
admin
Categories ЗвукTDA7375 — это 4-канальный аудиоусилитель, работающий в «AB» классе , предназначен в основном для автомобильной аудиотехники.
Выходная мощность усилителя составляет 4×12Вт с нагрузкой 2 Ом. Усилитель также может работать в конфигурации моста, в этом случае для нагрузки 4 Ом выходная мощность составит 2×24Вт.
Основные характеристики TDA7375
- Количество выходов — 4
- Напряжение питания — 8….18 В
- Ток — 3,5 А
- Ток потребления в режиме ST-BY около 100 мкА
- Рабочая температура -40…150° C
- Мощность при напряжении 14,4 В, THD=10% и R= 4 Ом — 7 Вт на 1 канал
- Мощность при напряжении 14,4 Вольт , THD=10% и R= 4 Ом — 26 Вт на 1 канал
Распиновка TDA7375
Схема подключения TDA7375

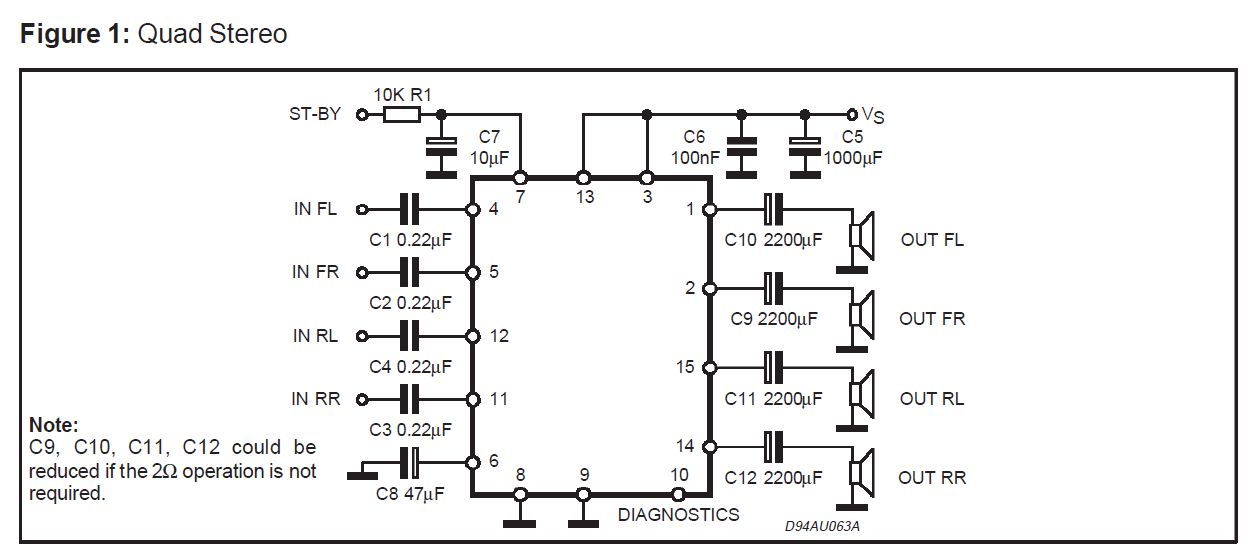

На рисунке 1 показана стандартная схема подключения 4-канального усилителя. Для этой схемы есть печатная плата.
На рисунке 2 показан вариант мостового подключения усилителя TDA7375. В данном случае вместо конденсаторов C2 и C4 должны быть установлены перемычки, а громкоговорители подключаются к разъемам Out_FR и Out_FL (левый канал) и Out_RR и Out_RL (правый канал).
Так же необходимо замкнуть выводы 4-5 и 11-12 микросхемы TDA7375. Входной сигнал подается к разъемам InL / GND и In_R / GND.
На рисунке 3 показана схема полумостового включения. Эта схема может быть использована для создания 3-канального усилителя, в котором третий канал более мощный и может быть использован для сабвуфера.
Чтобы данная схема работала в этой конфигурации вместо конденсаторов C4, C10 и C11 необходимо установить перемычки, далее замкнуть выводы 11-12 TDA7375 и подключить динамики к Out_RR и Out_RL без массы.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Усилитель 4×12 Вт на TDA7375
Для варианта усилителя разработана печатная плата. Для удобства монтажа рекомендуется припаять конденсатор C12 после завершения установки всех элементов и после пайки и прикручивания TDA7375 к радиатору.
После сборки подключите источник питания с выходным напряжением 12…15В и нагрузкой около 3A.
Скачать рисунок печатной платы и datasheet TDA7375 (131,2 KiB, скачано: 2 180)
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Categories Звук Tags TDA7375, Усилитель
Отправить сообщение об ошибке.
Простые УМЗЧ на TDA7379, TDA7375 » Журнал практической электроники Датагор
Продолжим рассмотрение классических УНЧ «за один доллар» с т. н. автомобильным питанием и с контролем перегрузки. Эта статья дополняет предыдущую на схожую тему (TDA7297 и др.), поэтому постараюсь свести повторы к минимуму. Все графики и выводы совпадают с минимальными отличиями.
↑ Анализ даташитов и реальных измерений TDA7379
Сразу признаюсь, что я собрал и испытал два УНЧ только на TDA7379, но чип TDA7375 его близнец с минимальными отличиями той же ценой на Али, а главное — доступная на них справочная информация дополняет друг друга, поэтому надо изучить оба datasheet.
У данных микросхем заявлена бОльшая мощность, вот это в первую очередь я и стал проверять. Для краткости сокращенные и несколько округленные результаты для TDA7379. Микросхемы отключаются при питании ниже 7,5 В (в datasheet 8 В).
↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 8 Ом
↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом
В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.
Поскольку у моего лабораторного блока питания защита срабатывает при токе 2 А, бОльшие напряжения я не смог подать т. к. уже на 15 В ток достиг 2,1 А. Но я решил проверить на что максимально способна TDA7379 в запредельном режиме.
Запитал её от импульсного БП с выходным напряжением 24 В и заявленным током 5 А. Цель — получить максимальный синусоидальный сигнал до ограничения на нагрузке 4 Ом. В справочном листке отмечено, что 24 В — абсолютный максимум напряжения питания обязательно без сигнала, что я проигнорировал, предельный ток 4 А, и 5 А с частотой не более 10 Гц. И это проигнорировал, подавая непрерывный сигнал частотой 1000 Гц от Г3-102.
К моему удивлению, максимальная выходная мощность составила почти 50 Вт на канал! Повторил испытания несколько раз по нескольку минут.
«Компьютерный» радиатор нагревался на ощупь до 60 градусов, проволочные резисторы (2 шт. по 8,2 Ом на 25 Вт каждый) дымились, припой, которым были припаяны провода к резисторам, расплавился (я предусмотрительно паяю не встык, а так, как учили в институте).
Микросхемы и плата спокойно перенесли такое издевательство. Конечно, долго в таком режиме микросхема работать не сможет, особенно если будут включены оба канала сразу. Но есть два существенных момента. 1 — Запас по току и мощности явно есть, а он никогда не помешает. 2 — При музыкальном (реальном, а не синусоидальном) режиме, средняя тепловая мощность будет примерно в 6 раз ниже.
Пытка подачей в течение длительного времени максимального синусоидального, а тем более — прямоугольного сигнала, самая тяжелая для усилителя, при эксплуатации такого не бывает. Именно по этой причине мощность силового трансформатора обычно меньше общей заявленной выходной мощности усилителей. Да, «синус» такой трансформатор не вытянет, а «музыку» — легко т. к. музыкальный сигнал подобен шумовому сигналу, его амплитуда непрерывно меняется и пики очень недолги по времени, конденсаторы в блоке питания справляются с пиками. Этим пользуются производители техники, и мы этим воспользуемся.
Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.
Конечно, один доллар будет стоить только микросхема, а понадобится её обвязка, блок питания, корпус и т. д. Тем не менее, неплохой вариант при умеренных требованиях к качеству звука. Думаю, основные проблемы — это блок питания и хороший теплоотвод.
Четырехканальные интегральные УМЗЧ на TDA7375
На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях. Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис.1. Как видно, в схеме использовано минимальное число внешних элементов.
С громкоговорителями сопротивлением 2 Ом и напряжением питания Uт=+14,4 В при коэффициенте гармонических искажений 10% максимальная выходная мощность составляет 4×12 Вт. В корпусе ИМС имеются два современных сервисных устройства — вход “Stand-by” для снижения потребления мощности, а также выход “Диагностика”.
Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.
Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:
- ограничивается выходной сигнал;
- чрезмерно увеличивается температура кристалла;
- какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.
Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате. “Ушки” радиатора имеют потенциал земли.
Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.
Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис. 4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.
Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители). Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.
Предварительно соединяются вместе входы Вх3 и Вх4, или же между выводами 11 и 12 ИМС припаивается проволочная перемычка, удаляется конденсатор СЗ или С4, а вместо оставшегося устанавливается конденсатор на 0,47 мкФ. Конденсаторы С11 и С12 заменяются проволочными перемычками.
Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.
↑ Печатная плата
Может быть на Али есть наборы с этими микросхемами или уже собранные платы, но мне интереснее самому сделать разводку плат. В данном случае нетрудно сделать одностороннюю плату с широкими дорожками и достаточными зазорами между ними.
Предлагаю вам мою плату. Она сделана так, что можно поставить габаритный конденсатор довольно большой ёмкости. В одну плату я поставил 8200 мкФ на 16 В, в другую — 4700 мкФ на 35 В.
Примеры использования
На микросхеме TDA7377 достаточно просто собрать усилитель своими руками, при минимальном наборе внешних компонентов. В настоящее время в радиомагазинах можно приобрести радио-конструкторы для создания плат усилителей на её основе со всеми необходимыми элементами для сборки. Или готовые модули, с необходимой электронной обвязкой, радиатором охлаждения и установленными регуляторами громкости и тембра.
Пример подобной сборки на TDA7377 и схема усилителя для сабвуфера представлены в видеоролике.
↑ Pin 10: Diagnostic output
У данных микросхем есть дополнительная и интересная функция — выход на внешнюю индикацию при ограничении выходного сигнала. Думаю, испытать такую полезную функцию, но об этом, возможно, напишу в другой раз.
Чем может быть полезен такой индикатор? Он позволит определить перегрузку и тогда станет ясным, от чего появляются искажения — от перегрузки усилителя, или от акустики, или от источника сигнала. При длительной перегрузке мощность надо уменьшить, дабы сберечь уши и пищалки.
Можно даже сделать АРУ, чтобы ликвидировать фатальную перегрузку в принципе. Кстати, этот выход срабатывает не только при перегрузке, но и в других аварийных случаях.
Проверка работоспособности
Иногда возникает вопрос — как проверить исправность tda7377, особенно перед пайкой ? Простого способа проверки, к сожалению не существует. Но обычно для диагностики работоспособности микросхемы достаточно проверить на КЗ питающие выводы (8,3 и 13). Это можно сделать обычным мультиметром. Если КЗ отсутствует, подайте на них питание. При этом, на выходе усилителя должно появится напряжение величиной в половину от питающего. Такое устройство можно считать исправным и его можно использовать в своих схемах.
↑ Выводы
В заключение сделаю вывод, что не всё китайское плохо и не всё голимые подделки. Даже если мне попались микросхемы неоригинальные (а лично я в этом уверен, но доказать не могу и не хочу), то работают они подобно настоящим.
Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная!
При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379. При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
Я считаю, что эти микросхемы имеют свою нишу, в которой их использование полностью оправдано. Для окончательного закрытия темы автомобильных микросхем осталось описать семейство TDA7560.
Описание
TDA7377 (статья о тда7377)представляет собой новый класс технологий AB автомобильных усилителей которые могут работать либо в режиме мостового включения или квадро. Односторонняя конфигурация. Выходной каскад и внутренне с фиксированным коэффициентом усиления с большим снижением числа компонентов. Диагностика неисправностей позволяет обнаружить ошибки во время установки сборки автомобильного радио и проводки в автомобиле.
Абсолютные и максимальные:
Символ | Параметра | Значение | Единица |
В ном | Номинальное Напряжение Питания | 18 | В |
В макс | Максимальное напряжение источника питания | 28 | В |
В пик | Пиковое напряжение (для t = 50 мс) | 50 | В |
Iо | Пиковый выходной ток (не повторяющихся t = 100µs) | 4. 5 | А |
Iо | Пиковый выходной ток (повторяющиеся f > 10 Гц) | 3.5 | А |
P tot | Рассеиваемая мощность (T= 85°C) | 36 | Вт |
Tstg Tj | Температуры хранения и работы | от -40 до +150 | °C |
Тепловые данные:
Символ | Описание | Значение | Единицы |
Rth j | тепловое сопротивление переход-корпус Макс | 1.8 | °C/W |
Распиновка:
Электрические характеристики (при В пит = 14,4 В; R нагр = 4?, f = 1 кГц,T amb = 25°C) ТДА 7377 даташит на русском:
Символ | Параметр | Условие | Мин. | Типовое | Макс | Единицы |
VS | Напряжение питания | 8 | 18 | В | ||
Id | ток покоя | RL = ? 150 | 150 | мА | ||
VOS | Постоянное выходное напряжение | 150 | мВ | |||
P | Выходная мощность | THD = 10%; RL = 4? МостовоеНесимметричный RL = 4?: Несимметричный RL = 2?: | 20 6 10 | Вт Вт Вт | ||
Pо max | Вых. мощность (***) | VS = 14,4 В мост | 31 | 35 | Вт | |
Pо EIAJ | Вых.мощность (***) | VS = 13.7 V, мост | 27 | 30 | Вт | |
THD | Искажения | RL = 4? Несимметричный, PO = 0,1-4W Мост, PO = 0,1-10W | 0.020.03 | 0.3 | %% | |
CT | Cross Talk | f = 1 кГц несимметричный f = 10кгц несимметричный | 7060 | дБдБ | ||
f = 1кгц мостf = 10кгц мост | 55 | 60 | дБдБ | |||
Рин | Входной импеданс | несимметричный мост | 20 10 | 30 15 | Ком Ком | |
GV | усиление напряжения | несимметричный мост | 19 25 | 20 26 | 21 27 | дБ дБ |
GV | усиления по напряжению | матч | 0.5 | дБ | ||
E in | входной шум напряжения | Rg = 0; ”A” — взвешенное, С. Е. Инвертированный канал.Не инвертированный канал | 25 | мкВмкВ | ||
Мост Rg = 0; 22гц-22 кГц | 3.5 | мкВ | ||||
ASB | Ослабление MUTE | PO = 1 Вт | 80 | 90 | дБ | |
ISB | Потребление тока в дежурном режиме | VST = 0 до 1,5 в | 100 | мкА | ||
VSB | напряжение включения St-By | 1.5 | В | |||
VSB | напряжение рабочего режима на ST-BY | 3.5 | В | |||
Ipin7 | Ток деж. реж. | Режим воспроизведения Vpin7 = 5В | 50 | мкА | ||
Макс ток возбуждения принеисправности (*) | 5 | мА | ||||
Icd off | защита по току | d = 1% (**) | 90 | мкА | ||
Icd on | Отсечение детектор Выход средний ток | d = 5% (**) | 160 | мкА | ||
Vsat pin10 | Насыщенность, напряжение на входе 10, | ток на выводе 10 — 1 мА | 0,7 | В |
(*) См встроенный S / C Описание защиты; (**) Pin 10 выдвинутом до 5В с 10 кОм; RL = 4?; (***) Насыщенные выход прямоугольный.
Типовые схемы включения datasheet tda7377: Квадро стерео:
Мостовое:
Стерео/мостовое:
Высокая гибкость в применении tda7377, наличие 4-х независимых каналов делает возможность выполнения нескольких видов включения, начиная с 4 динамиками стерео и с 2 динамиками в мостовом решении. В случае работы в несимметричных условиях важно соблюдать полярность подключения динамиков.
Продам TDA7375, TDA7375A, TDA7375AV с TDA7375, TDA7375A, TDA7375AV Даташит PDF этих деталей.
Position: Home > DataSheet > Index T > TDA Series > TDA7375, TDA7375A, TDA7375AV
Внимательный совет
Хотите опубликовать объявление о покупке? Если вы еще не являетесь участником, сначала выберите конкретный/связанный номер детали, а затем заполните количество и свои контактные данные в « Форма запроса коммерческого предложения » слева, а затем нажмите « Отправить запрос цен 9».0008 «. После этого можно будет опубликовать информацию о покупке, и надежные поставщики в ближайшее время сделают предложение через нашу онлайн-систему сообщений или по другим каналам.
Как купить? Как долго вы получите ответ. TDA7375 Поставщики
Подробнее TDA7375 Поставщики
PDF/Технические характеристики Скачать
Техническое описание: TDA7375
Размер файла: 206409 КБ
Производитель: STMICROELECTRONICS [STMicroelectronics]2 Скачать:
3
20003 TDA7375A Поставщики
Подробнее поставщики TDA7375A
PDF/Dataheed Download
DataShiet: TDA7375A
Размер файла: 196836 KB
Производитель: StmicroElectrectertectertectrecterc. Поставщики TDA7375AV
Загрузить PDF/техническое описание
Спецификация: TDA7375AV
Размер файла: 196836 КБ
Производитель: STMICROELECTRONICS [STMicroelectronics]
Загрузить : Щелкните здесь для загрузки
TDA7375 Общее описание
TDA7375 представляет собой новый усилитель автомобильного радиоприемника класса AB, способный работать в конфигурации DUAL BRIDGE или QUADSINGLEENDED.
Исключительно дополняющая друг друга структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность
при чрезвычайно малом количестве компонентов. Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет
для выявления ошибок при сборке автомагнитолы и проводке в автомобиле.
TDA7375 Максимальные оценки
TDA7375 Диаграмма подключения
TDA7375A Общее описание
TDA7375AIS Новое технологическое радио.
Эксклюзивно дополняющая конструкция выходного каскада и внутренне фиксированный коэффициент усиления гарантируют высочайшую мощность при чрезвычайно малом количестве компонентов. Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и проводке в автомобиле.
TDA7375A Максимальные оценки
TDA7375A
HighOutputPowerbability
2x 43W/4 Max
2x 37W/4 eiaj
2x 26W/4. 4.4V. 4V.4. 4 В. 1 кГц, 10%
4x 12w/2 @14,4 В, 1 кГц, 10%
Минимальные внешние компоненты
Счет:
Nobootstrapcapacators
Noboucherotcells
Internallyfixedgain (26DBBTL)
ST-Byfuphupation (CMOSCOMPATIBLE)
POP-BYFUNCHUNCTIOD (CMOSCOMPATIBLE)
.
ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
CLIPDETECTOR
OUTTOGNDSHORT
OUTTOVs SHORT
SOFTSHORTAT TURN-ON
THERMALSHUTDOWNPROXIMITY
TDA7375AV Parameters

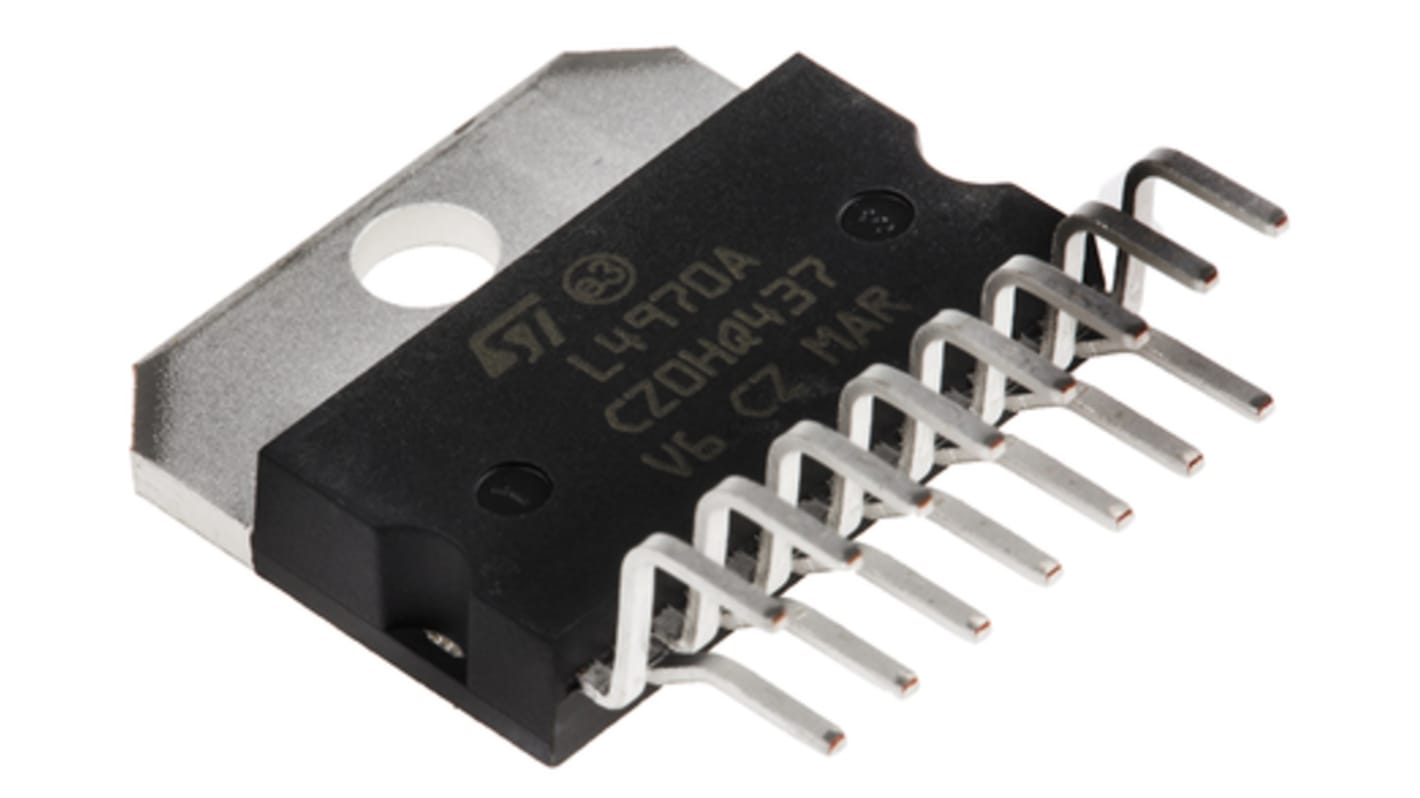

Technical/Catalog Information TDA7375AV Vendor STMicroelectronics Category Integrated Схемы (ИС) Упаковка/футляр Multiwatt-15 (вертикальные, изогнутые и расположенные в шахматном порядке выводы) Тип Класс AB Выходной тип 2-канальный (стерео) или 4-канальный (QUAD) Voltage-Supply . Лампа Характеристики Защита от срабатывания, защита от короткого замыкания и тепловая защита, режим ожидания Макс. выходная мощность x каналы при нагрузке 43 Вт x 2 при 4 Ом; 12 Вт x 4 при 2 Ом Номер чертежа * Lead Free Status Contains Lead RoHS Status Request Inventory Verification Other Names TDA7375AV
TDA7375AV
497 3974 5 ND
49739745ND
497-3974-5
Быстрый поиск:
ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789
TDA7375 2 x 35 Вт двойной/четырехканальный усилитель мощности
Перейти к содержимому by Wajid Hussain
3021 просмотр TDA7375V — это новый усилитель автомобильного радиоприемника класса AB, способный работать как в конфигурации DUAL BRIDGE, так и в конфигурации QUAD SINGLE ENDED. Эксклюзивная полностью комплементарная структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность при минимальном количестве компонентов. Встроенный детектор клипа упрощает операцию сжатия усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и проводке в автомобиле
Buy from Amazon
TDA7375 Pinout
TDA7375 Pin Configuration
Pin No Pin Name Description 1 OUT 1 Output 1 2 OUT 2 Выход 2 3 VCC Напряжение питания коллектора 4 IN 1 Вход 2 1 90941 0119 5 IN 2 Input 2 6 SVR Supply Voltage Rejection 7 ST-BY Stand By 8 PW-GND Power Ground 9 S-GND Signal Ground 10 DIAG: Diagnostics 11 IN 4 Input 4 12 IN 3 Input 3 13 VCC Collector Supply Voltage 14 OUT 4 Output 4 15 OUT 3 Выход 3
TDA7375 Ключевые функции
- Возможность высокой выходной мощности:
- 2 x 40W MAX.
Исключительно дополняющая друг друга структура выходного каскада и внутренне фиксированный коэффициент усиления гарантируют максимально возможную мощность
при чрезвычайно малом количестве компонентов. Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет
для выявления ошибок при сборке автомагнитолы и проводке в автомобиле.
Эксклюзивно дополняющая конструкция выходного каскада и внутренне фиксированный коэффициент усиления гарантируют высочайшую мощность при чрезвычайно малом количестве компонентов. Встроенный детектор клипа упрощает операцию компрессии усиления. Диагностика неисправностей позволяет выявить ошибки при сборке автомагнитолы и проводке в автомобиле.
2x 43W/4 Max
2x 37W/4 eiaj
2x 26W/4. 4.4V. 4V.4. 4 В. 1 кГц, 10%
4x 12w/2 @14,4 В, 1 кГц, 10%
Минимальные внешние компоненты
Счет:
Nobootstrapcapacators
Noboucherotcells
Internallyfixedgain (26DBBTL)
ST-Byfuphupation (CMOSCOMPATIBLE)
POP-BYFUNCHUNCTIOD (CMOSCOMPATIBLE)
.
ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
CLIPDETECTOR
OUTTOGNDSHORT
OUTTOVs SHORT
SOFTSHORTAT TURN-ON
THERMALSHUTDOWNPROXIMITY
497 3974 5 ND
49739745ND
497-3974-5
- 2 x 40W MAX.
