TDA7386 — обзор возможностей и характеристик
TDA7386 — это интегральный 4-канальный усилитель мощности класса AB, разработанный компанией STMicroelectronics. Данная микросхема обладает следующими ключевыми характеристиками:
- 4 независимых канала усиления
- Максимальная выходная мощность до 45 Вт на канал (на нагрузке 4 Ом)
- Напряжение питания от 6 до 18 В
- Встроенная защита от короткого замыкания и перегрева
- Режимы Stand-by и Mute для экономии энергии
- Корпус Flexiwatt-25 для эффективного отвода тепла
TDA7386 оптимально подходит для применения в автомобильных аудиосистемах, где требуется компактное и мощное решение для многоканального усиления звука. Рассмотрим подробнее ее возможности и особенности использования.
Выходная мощность и качество звучания
Одно из главных преимуществ TDA7386 — высокая выходная мощность при компактных размерах. Какую реальную мощность способна обеспечить эта микросхема? Рассмотрим основные показатели:

- Максимальная пиковая мощность — 45 Вт на канал (4 Ом)
- Номинальная мощность при КНИ 10% — 26-28 Вт на канал
- Мощность при низком уровне искажений (КНИ 0.5%) — около 18-20 Вт
Стоит отметить, что заявленная максимальная мощность в 45 Вт достигается в пике при высоком уровне искажений. Для качественного звучания рекомендуется ориентироваться на номинальную мощность около 20-25 Вт на канал.
Особенности схемотехники усилителя на TDA7386
Одно из главных преимуществ TDA7386 — простота построения законченного усилителя. Типовая схема включения требует минимум внешних компонентов:
- Входные разделительные конденсаторы (0.47-1 мкФ)
- Выходные LC-фильтры для подавления ВЧ-помех
- Развязывающие конденсаторы по питанию
- Резисторы для задания режимов работы
При разработке печатной платы важно обеспечить симметричную разводку сигнальных цепей и питания. Необходимо также предусмотреть надежное заземление и отвод тепла от корпуса микросхемы.
Охлаждение и тепловой режим TDA7386
Эффективное охлаждение — ключевой фактор для надежной работы усилителя на TDA7386. Какие меры нужно предпринять для обеспечения нормального теплового режима?

- Использовать радиатор площадью не менее 400 см² без принудительного обдува
- Обеспечить надежный тепловой контакт микросхемы с радиатором
- Применять теплопроводящую пасту между корпусом и радиатором
- При необходимости использовать дополнительное принудительное охлаждение
Правильно спроектированная система охлаждения позволит TDA7386 стабильно работать даже при максимальной выходной мощности.
Режимы энергосбережения Stand-by и Mute
TDA7386 имеет встроенные режимы Stand-by и Mute, позволяющие снизить энергопотребление в паузах. Как работают эти режимы?
- Stand-by (вывод 4) — полное отключение усилителя, ток потребления менее 100 мкА
- Mute (вывод 22) — отключение выходного каскада при сохранении питания входных цепей
Для активации Stand-by нужно подать на вывод 4 напряжение ниже 1.5 В, для выхода из него — выше 3.5 В. Аналогично работает и режим Mute на выводе 22.
Защита от нештатных режимов
TDA7386 имеет встроенные схемы защиты, предотвращающие выход из строя при нештатных ситуациях. Какие виды защиты реализованы в этой микросхеме?

- Защита от короткого замыкания на выходе
- Тепловая защита при перегреве кристалла выше 150°C
- Защита от пониженного напряжения питания
- Плавный запуск для предотвращения щелчков
При срабатывании защиты усилитель автоматически переходит в безопасный режим работы. После устранения причины происходит восстановление нормального функционирования.
Типовая схема включения TDA7386
Рассмотрим базовую схему четырехканального усилителя на TDA7386:
«` «`Основные элементы схемы:
- Входные разделительные конденсаторы (0.1-1 мкФ)
- Выходные LC-фильтры для подавления ВЧ-помех
- Развязывающие конденсаторы по питанию (100 нФ, 2200 мкФ)
- Резисторы для задания режимов Stand-by и Mute
При разработке печатной платы важно обеспечить симметричную разводку сигнальных цепей и цепей питания. Особое внимание следует уделить качественному заземлению.
Сравнение TDA7386 с аналогами
Как TDA7386 соотносится с другими популярными микросхемами автомобильных усилителей? Рассмотрим сравнение с несколькими аналогами:

Параметр | TDA7386 | TDA7388 | TDA7560 |
---|---|---|---|
Количество каналов | 4 | 4 | 4 |
Макс. мощность (4 Ом) | 45 Вт | 45 Вт | 55 Вт |
Напряжение питания | 6-18 В | 6-18 В | 8-18 В |
Особенности | Базовая модель | Улучшенная защита | Повышенная мощность |
TDA7386 обеспечивает оптимальный баланс между мощностью, функциональностью и стоимостью, что делает ее отличным выбором для большинства применений.
Рекомендации по применению TDA7386
Для получения максимальной отдачи от усилителя на TDA7386 следует учитывать следующие рекомендации:
- Использовать качественный стабилизированный источник питания
- Обеспечить эффективное охлаждение микросхемы
- Применять экранированные кабели для входных сигналов
- Разделять силовые и сигнальные цепи на печатной плате
- Использовать качественные выходные динамики с подходящим сопротивлением (4-8 Ом)
При соблюдении этих рекомендаций усилитель на TDA7386 способен обеспечить качественное и мощное звучание в автомобильной аудиосистеме.

Усилитель НЧ на TDA7386 4 канала по 45Вт
Привет дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA7386. Данная микросхема представляет собой четырех канальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на один канал, на нагрузке 4Ом.
Предназначена TDA7386 для повышения мощности автомобильных радиоприемников, автомагнитол, может использоваться в качестве домашнего усилителя, а также для проведения каких-либо вечеринок в помещении или мероприятий на природе.
Схема усилителя на TDA7386 на мой взгляд наипростейшая, собрать может любой новичок, как навесным монтажом так и на печатной плате. Еще один замечательный плюс усилителя собранного по данной схеме, это очень маленькие габариты.
Микросхема TDA7386 имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.
Даташит на данную микросхему можете скачать в самом низу статьи.
Основные характеристики TDA7386:
- Напряжение питания от 6 до 18 Вольт
- Пиковое значение выходного тока 4,5-5А
- Выходная мощность на 4Ом 10% THD 24Вт
- Выходная мощность на 4Ом 0,8% THD 18Вт
- Максимальная выходная мощность на нагрузке 4Ом 45Вт
- Коэффициент усиления 26дБ
- Сопротивление нагрузки не менее 4Ом
- Температура кристалла 150 градусов Цельсия
- Диапазон воспроизводимых частот 20-20000 Гц.

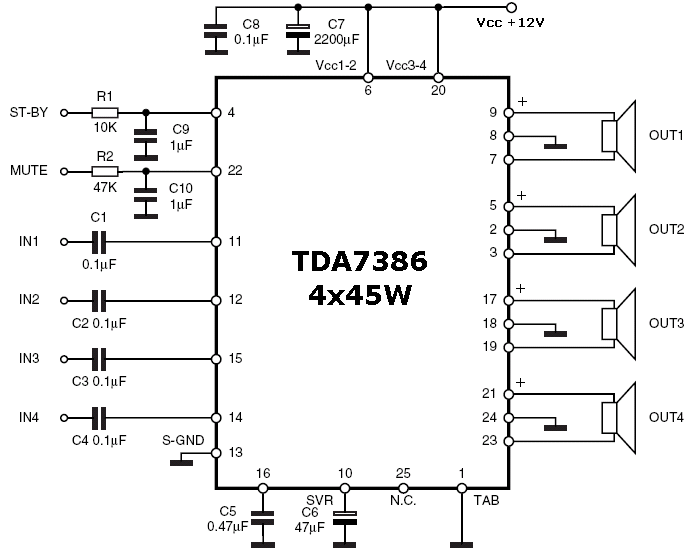

Усилитель может быть собран по двум схемам, первая:
Номиналы компонентов:
С1,С2,С3,С4,С8 – 0,1мкФ
С5 – 0,47мкФ
С6 – 47мкФ 25В
С7 – 2200мкФ и более 25В
С9,С10 – 1мкФ
R1 – 10кОм 0,25Вт
R2 – 47кОм 0,25Вт.
И вторая схема:
Номиналы компонентов:
С1,С6,С7,С8,С9,С10 – 0,1мкФ
С2,С3,С4,С5 – 470пФ
С11 — 2200мкФ и более 25В
С12,С13,С14 – 0,47мкФ
С15 – 47мкФ 25В
R1,R2,R3,R4 – 1кОм 0,25Вт
R5 – 10кОм 0,25Вт
R6 – 47кОм 0,25Вт.
Различие лишь в обвязке микросхемы, а принцип не меняется.
Мы будем собирать по первой схеме, если кому-либо интересна вторая схема, можете прочитать статью: “Автомобильный усилитель на TDA7560 4 канала по 77Вт”, там подробно разобрана вторая схема и печатная плата к ней. Микросхемы TDA7386 и TDA7560 по выводам идентичны и взаимозаменяемы. Одно основное отличие, TDA7560 рассчитана на нагрузку 2Ом, в отличии от TDA7386, остальные параметры и характеристики схожие.
Печатную плату можете скачать под статьёй.
Радиатор необходимо устанавливать не менее 400 квадратных сантиметров. На фото ниже, вы можете увидеть собранный мной усилитель на TDA7386 с радиатором, площадью менее 200 квадратных сантиметров. Тестировал я данный усилитель в течение нескольких часов, в нагрузке были две колонки по 30Вт с нагрузкой 8Ом каждая, на среднем уровне громкости, микросхема здорово греется, но неполадок замечено не было. Это был тест, советую вам друзья ставить радиатор не менее 400 квадратных сантиметров или использовать в качестве радиатора корпус усилителя, если он алюминиевый или дюралюминиевый.
Радиатор необходимо зачистить мелкой наждачной бумагой, в месте соприкосновения с микросхемой, если он окрашен, это повысит теплопроводность. Далее посадить на теплопроводную пасту, например такую, КПТ-8.
Детали.
Конденсаторы можно керамические, разницы не услышите, если поставите пленку. Резисторы мощностью 0,25Вт.
Немного о режимах ST-BY и MUTE на микросхеме TDA7386 (вывод 4 и вывод 22).
Режим ST-BY на TDA7386 как и на её собратьях (TDA7560, TDA7388) управляется следующим образом, если вы хотите чтобы ваш усилитель был постоянно в режиме “Включен”, то необходимо крайний вывод резистора R1 соединить с + 12В и оставить в таком положении, то есть впаять перемычку. Если перемычку убрать (крайний вывод резистора R1 оставить в воздухе), то микросхема находится в ждущем режиме, для того, чтобы усилитель запел, нужно крайний вывод резистора R1 кратковременно соединить с +12В. Для того, чтобы усилитель опять ввести в ждущий режим, необходимо крайний вывод резистора R1 кратковременно соединить с общим минусом (GND).
Режим MUTE на TDA7386 управляется аналогично. Чтобы усилитель постоянно находился в режиме “Звук включен” необходимо крайний вывод резистора R2 соединить с +12В. Если же хотите, чтобы усилитель работал в режиме “Без звука”, то необходимо крайний вывод резистора R2 соединить и удерживать с общим минусом (GND).
Я собирал несколько усилителей на TDA7560, TDA7386, TDA7388, заметил одну вещь, если оставить в воздухе R1 и R2, при этом задействовать только один вход из четырех, то при подаче питания на плату усилитель находится в ждущем режиме, все вышеперечисленные операции с режимами ST-BY и MUTE работают отлично. Если же задействовать все входы то при подаче питания на плату усилитель сам начинает петь, хоть и на 4 и 22 ногу питание не идет. Впрочем, поэкспериментируйте!
25 вывод (HSD) это детектор обнаружения перегрева, перегрузки, короткого замыкания на выходах и так далее. Данный вывод может управлять функцией MUTE (22 вывод), для отключения выходов при появлении какой-либо неисправности. О напряжениях на этом выводе можете прочитать в даташите, если кому интересно, в моем случае 25 вывод оставлен в воздухе.
Печатную плату при распечатке не зеркалим, печатаем как есть!
Печатная плата СКАЧАТЬ
Даташит на TDA7386 СКАЧАТЬ
Интересная штука. Очень часто сталкиваешься с такой ситуацией. При желании собрать какое-нибудь устройство, допустим, усилитель мощности, начинаешь искать необходимую информацию в таком замечательном со всех сторон источнике как Интернет. Найдя три-четыре радиолюбительских сайта с нужным материалом, обычно прочитываешь его, анализируешь, концентрируешь внимание на основных деталях, вычленяешь необходимые моменты, переносишь часть идей или советов в свою конструкцию усилителя, добавляешь индивидуальности и, в конце концов, получаешь ясный технический проект создаваемого усилителя мощности. Дело остается за малым – собрать спроектированное устройство. Так вот что интересно больше всего. Уже на стадии отбора информационных ресурсов бросаются в глаза различные коллизии в описательно-технических частях статей. И это, порой, касается не только технических характеристик готового усилителя мощности, его отдельных радиодеталей, но и смысловых, текстовых несостыковок. TDA7386 представляет собой интегральный усилитель мощности класса AB. Подробнее о классификации усилителей мощности можно прочитать в статье автоусилитель. Выглядит микросхема TDA7386 следующим образом: Все приведенные далее технические характеристики усилителя мощности на TDA7386 заявлены производителем микросхемы. Самый минимальный КНИ наблюдается при мощности в 4 Вт и составляет 0,04…0,15%. Для создания полноценных домашних кинотеатров дополнительно потребуется еще один такой же усилитель мощности для системы 7.1 или один дополнительный стереофонический усилитель для акустической системы 5.1. Микросхема TDA7386 имеет защиту от короткого замыкания на выходе, на корпус и защиту от перегрева. TDA7386 также имеет возможность отключать звук (режим «mute», вывод 22) и переключаться в ждущий режим («stand-by», вывод 4) без выключения питания. В этих режимах ток, потребляемый усилителем, равен 100 мкА. При длительном отсутствии сигналов на входах микросхема TDA7386 автоматически переходит в ждущий режим. Эти режимы включаются путем отключения питания от этих функциональных выводов. Схема усилителя мощности выглядит следующим образом: Печатная плата усилителя (размеры 46х31 мм): Для упрощения рисунка печатной платы часть ножек микросхемы TDA7386 и деталей соединены с удаленными радиодеталями перемычками из одножильного провода диаметром 0,35 мм, расположенными на лицевой стороне. Усилитель мощности в сборе (с радиатором и без него): Рекомендуемая производителем площадь радиатора без принудительного охлаждения 400 см2. Метки: УНЧ Радиолюбителей интересуют электрические схемы: LM3875 — усилитель мощности звуковой частоты Оставить комментарий |
Усилитель мощности TDA7386 — Электронная схема
Я дам объяснение усилителя мощности TDA7386 для предыдущего поста Изготовление усилителя объемного звучания TDA7386 4 канала.
TDA7386 PINS:
PIN 1 Вкладка: подключение к металлической пластине интегрированной цепи, подключено к отрицательному.
Контакт 2 Минус на выходе питания (P2)
Контакт 3 Выход усилителя 2 (-)
Контакт 4 Режим ожидания. Зажигание при напряжении более 3,5 вольт. Выкл при напряжении менее 1,5 вольт.
Контакт 5 Выход усилителя 2 (+)
Контакт 6 Положительный рекомендуется 14,4 В
Контакт 7 Выход усилителя 1 (-)
Контакт 8 Минус на выходе питания (P1)
Контакт 9 Выход усилителя 1 (+)
Контакт 10 SVR Конденсатор 47 мкФ 16 В на землю.
Контакт 11, аудиовход усилителя 1
Контакт 12, аудиовход усилителя 2
Контакт 13 S-Gnd заземления звука (минус, см. рекомендации).
Контакт 14 Усилитель аудиовхода 4
Контакт 15 Усилитель аудиовхода 3
Контакт 16 AC-Gnd Конденсатор 0,47 мкФ на землю.
Контакт 17, выход усилителя 3 (+)
Контакт 18, отрицательный на выходе питания (P3)
Контакт 19, выход усилителя 3 (-)
Контакт 20, плюс, рекомендуется 14,4 В
Pin 22 Mute, Отключение звука до менее 1,5 вольт, со звуком после 3,5 вольт.
Контакт 23 Выход усилителя 4 (-)
Контакт 24, отрицательный на выходе питания (P4)
Контакт 25 Не в сети
Из-за высокого потребления необходимо соблюдать крайнюю осторожность при подключении заземления и питания.
В дополнение к заземлению пин 13 должен быть подключен к аудиовходу секции
иОбщая земля, не прямая к какому-либо минусу выхода.
Обычно с силовым конденсатором используется общая точка
Технические данные:
В характеристиках указано 49 Вт на каждый канал.
Можно сказать, что он не такой уж и мощный, так как может выдать около 20 Вт на канал при низких уровнях искажений при нагрузке 4 Ом и мощности около 14 вольт, плюс максимальное суммарное тепловыделение 80 Вт (@70 °С).
Этот аудиоусилитель предназначен для автомобильных радиоприемников, используемых в Sony®, Kenwood®, Pioneer® и других радиоприемниках высокого класса.
А вот каждый канал TDA7386 может развивать 49 Вт при 15,2 вольта с нагрузкой 4 Ом при очень высоких уровнях искажений и насыщения.
Тем не менее, он обладает большой мощностью и благодаря небольшому количеству компонентов легко собрать усилитель.
Источник питания должен превышать 15 ампер и не должен превышать 18 вольт.
Принципиальная схема усилителя мощности TDA7386 на основании паспорта производителя:
В данном усилителе усиление звука фиксированное (26дБ) помогает избавиться от помех
От источника питания.
Все конденсаторы рассчитаны на 16 вольт, но могут быть и более высокого напряжения.
Рекомендуемое производителем значение конденсатора для каждого входа составляет 0,1 мкФ (104).
В автомобильных радиоприемниках радиатор значительно уменьшен, поэтому для более продолжительного домашнего усилителя следует использовать хороший радиатор и можно добавить вентилятор от тех, которые используют компьютерные источники.
Во избежание внесения шума добавляем сопротивление 33 Ом 1Вт,
В дополнение к конденсатору 220 мкФ 16 вольт и выше.
Стоит повторить, что срок службы электронных компонентов уменьшается при работе при высокой температуре.
Кроме того, неправильно подключенные земли (-) могут вызывать раздражающие шумы
Или даже колебания, которые могут повредить интегральную схему.
