Что такое TDA7492 и каковы его основные характеристики. Какие преимущества дает использование TDA7492 в аудиосистемах. Как правильно подключить и настроить усилитель на TDA7492. На что обратить внимание при выборе платы усилителя с TDA7492.
Обзор микросхемы TDA7492: ключевые особенности и характеристики
TDA7492 — это интегральная микросхема усилителя мощности класса D, разработанная компанией STMicroelectronics. Она предназначена для создания высокоэффективных стереофонических усилителей мощности.
Основные характеристики TDA7492:
- Выходная мощность: до 2×50 Вт при нагрузке 6 Ом
- Напряжение питания: 10-27 В
- КПД: до 93%
- Коэффициент нелинейных искажений: 0,041% при 1 Вт
- Отношение сигнал/шум: до 95 дБ
- Частота переключения: 350 кГц
Благодаря высокой эффективности и низкому уровню искажений, TDA7492 отлично подходит для создания качественных домашних аудиосистем средней мощности.
Преимущества использования TDA7492 в аудиоусилителях
Усилители на базе TDA7492 обладают рядом существенных преимуществ по сравнению с традиционными аналоговыми решениями:
Высокая энергоэффективность
За счет использования технологии класса D, КПД усилителя достигает 93%. Это означает, что большая часть потребляемой энергии преобразуется в полезную мощность, а не рассеивается в виде тепла.
Компактные размеры
Высокая эффективность позволяет обойтись без массивных радиаторов охлаждения. Благодаря этому усилители на TDA7492 имеют очень компактные размеры.
Низкий уровень искажений
Несмотря на цифровой принцип работы, TDA7492 обеспечивает очень низкий уровень нелинейных искажений — всего 0,041% при выходной мощности 1 Вт.
Широкий динамический диапазон
Отношение сигнал/шум достигает 95 дБ, что обеспечивает чистое и детальное звучание даже на низких уровнях громкости.
Подключение и настройка усилителя на TDA7492
Для корректной работы усилителя на TDA7492 необходимо обеспечить правильное подключение и настройку:
Питание
Требуется стабилизированный источник постоянного тока напряжением 10-27 В. Рекомендуется использовать напряжение 24 В для получения максимальной выходной мощности.
Аудиовход
Входной сигнал подается на линейный вход усилителя. Входное сопротивление составляет 22 кОм.
Выход на акустику
Подключение акустических систем осуществляется к соответствующим клеммам на плате усилителя. Минимальное сопротивление нагрузки — 4 Ом.
Настройка усиления
TDA7492 позволяет выбрать один из четырех уровней усиления с помощью переключателей на плате:
- 21,6 дБ
- 27,6 дБ
- 31,1 дБ
- 33,6 дБ
Выбор оптимального усиления зависит от уровня входного сигнала и требуемой выходной мощности.
Ключевые параметры при выборе платы усилителя с TDA7492
При выборе готовой платы усилителя на TDA7492 следует обратить внимание на следующие параметры:
Качество компонентов
Использование качественных конденсаторов, резисторов и других элементов напрямую влияет на звучание и надежность усилителя.
Система охлаждения
Несмотря на высокую эффективность, при максимальной мощности TDA7492 может нагреваться. Желательно наличие радиатора или вентилятора охлаждения.
Входные и выходные разъемы
Удобство подключения источника сигнала и акустических систем зависит от типа используемых разъемов.
Дополнительные функции

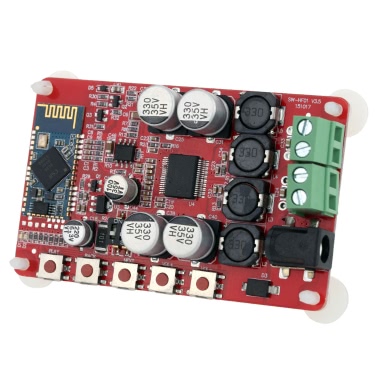

Некоторые платы могут иметь встроенный Bluetooth-приемник, регулятор громкости, эквалайзер и другие полезные опции.
Сравнение TDA7492 с другими популярными усилителями класса D
Рассмотрим, как TDA7492 соотносится с другими распространенными микросхемами усилителей класса D:
TDA7492 vs TPA3116
TPA3116 от Texas Instruments имеет схожие характеристики, но обеспечивает немного большую выходную мощность — до 2×60 Вт. При этом TDA7492 отличается более низким уровнем искажений.
TDA7492 vs TDA7498
TDA7498 — более мощная версия от STMicroelectronics, способная выдавать до 2×100 Вт. Однако TDA7492 имеет лучшее соотношение качества звучания и энергоэффективности.
TDA7492 vs TAS5630
TAS5630 от Texas Instruments рассчитан на значительно большую мощность — до 300 Вт на канал. Но для домашних аудиосистем средней мощности TDA7492 является более оптимальным выбором.
Практические советы по использованию усилителя на TDA7492
Чтобы получить максимальное качество звучания от усилителя на TDA7492, следуйте этим рекомендациям:
Выбор акустических систем
Для TDA7492 оптимально подходят акустические системы с сопротивлением 6-8 Ом и чувствительностью не менее 87 дБ. Это обеспечит хороший запас по мощности и динамике звучания.
Настройка входной чувствительности
Правильный выбор коэффициента усиления позволит согласовать уровень входного сигнала с усилителем и избежать перегрузки на высокой громкости.
Качественный источник питания
Используйте стабилизированный блок питания с низким уровнем пульсаций. Это поможет снизить уровень фоновых шумов и улучшить динамику звучания.
Экранирование
Размещайте усилитель в металлическом корпусе и используйте экранированные кабели для подключения источника сигнала. Это защитит от наводок и улучшит соотношение сигнал/шум.
Области применения усилителей на базе TDA7492
Благодаря своим характеристикам, TDA7492 находит применение в различных аудиоустройствах:
Домашние аудиосистемы
Усилители на TDA7492 отлично подходят для создания компактных и энергоэффективных стереосистем для дома или небольших помещений.
Автомобильный звук
Высокий КПД и широкий диапазон питающих напряжений делают TDA7492 хорошим выбором для автомобильных аудиосистем.
Активные акустические системы
TDA7492 часто используется в активных мониторах и компьютерных колонках, где важны компактность и низкое энергопотребление.
Портативные аудиоустройства
Bluetooth-колонки и другие портативные аудиосистемы на аккумуляторах выигрывают от высокой энергоэффективности TDA7492.
Плата усилителя на TDA7492. Делаем мини ресивер.
У Александрова появились новые настольные микроколонки. Я решил сделать для них небольшой ресивер. Подбирал плату усилителя небольшой мощности и ширины, чтобы поместилась в алюминиевую трубу с заводской свалки.
Упаковка платы — антистатический пакет.
Внутри плата усилителя и кабель для подключения входного сигнала:
Внешний вид платы:
Размеры: 71х60 мм. Питание: 10-26 В DC Нагрузка: 4-8 Ом. Охлаждение пассивное — небольшой радиатор.
Регулятора громкости нет. Подключение питания и выход на акустику на винтовых клеммах.
Обещают нам 2х50 Вт выходной мощности (только не уточняют, что при RL = 6 Ом, THD = 10%, VCC = 25V).
Плата построена на чипе класса D 7492
Питание для усилителя:
Нашелся блок питания от ноутбка 15 В 4 А.
Проверим мощность платы от этого блока.
Подаю синусоидальный сигнал 1 В 1 кГц:
Нагрузка 4,5 Ом 300 Вт:
Без клиппинга выходит где-то 22 Вт на канал.
По документации на 4 ом так:
Для настольных мини колонок будет достаточно.
Первая проверка начинки ресивера:
Источник сигнала — Mp3 модуль от производителя TENDA. У них, кстати, есть новинки, см. их сайт — www.teampie.com.cn
Играет — все отлично. Звук чистый, без фона и артефактов.
Как я и писал, корпус для ресивера — последний кусок алюминиевой трубы 85х85х2 мм со свалки завода. Предпоследний же кусок пошел на компактный регулируемый БП 36 В 5 А.
торцевые заглушки — крышки распаячных коробок.
После покрытия матовым лаком:
Для блока питания усилителя сделал хитрый корпус с креплением из остатков БП:
Мне понравилась идея добавлять зарядку 5 В для смартфона в свои поделки:
корпус напечатан на 3D принтере.
Начинаем сборку:
Плата усилителя закреплена на «потолке» корпуса:
Компоновка внутри плотная (объем корпуса меньше 1,5л бутылки):
но есть ряд отверстий для конвективного охлаждения.
Собранное изделие:
Снизу алюминиевые же ножки:
В работе:
Жду теперь премьеру (5.01.21 г) новой акустики.
Спасибо за внимание. Удачных покупок!
Планирую купить +28 Добавить в избранное Обзор понравился
+129 +198
Подборка плат усилителей для DIY в помощь диайвайщику (TPA3116, Tda7492, TDA7498E, XH-M548, XH-M252, XH-M258 и т.д.)
Небольшая подборка плат усилителей для аудио DIY из магазина Tomtop.
com (TPA3116, Tda7492, TDA7498E, XH-M548, XH-M252, XH-M258 и т.д.)
Может быть кому то пригодится.
Предварительный усилитель с трехполосным эквалайзером на ОУ NE5532.
Технические характеристики:
Рабочее напряжение: 12-24 В AC Dual power (12V-0-12V 24V-0-24V)
Потребляемая мощность: 5 Вт
Спереди чип: NE5532
Вход Интерфейс: RCA
Выходной интерфейс: 2,54-3 P
Количество каналов: Двухканальное аудио
Размер платы: 10*60*23 мм
Вес: 63 г
Размеры: 12,5*10*2,5 см
Посылка: 75гр
Плата усилителя TPA3116 50W*2+100W.
Технические характеристики:
Класс T
рабочее напряжение 12 В-25 В.
левый и правый канал 50WX2 (макс.),
выход на сабвуфер 100 Вт (макс.), эффективность может достигать более 90%
суммарный коэффициент гармонических искажений (THD + Шум: 0.1% @ 50 Вт, ом, = 21 В
Сопротивление нагрузки: 4ohm
SNR 89 (дб)
динамический диапазон: 100dB
мощность: 200 Вт
Усилитель Tda7492 (D Класс) 2X50W c однополярным питанием 8-26V.
Технические характеристики:
Микросхема — TDA7492
Алюминиевый радиатор (пришел не крашеный)
Размеры — 70X57MM очень маленький
Однополярное питание — 8-26V DC
Напряжение питание:
4 Ом — не более 18V
6 Ом — не более 24V
8 Ом — не более 26V (требует замены электролита на плате он на 25V установлен)
4 программируемых режима усиления (21.6 dB, 27.6 dB, 31.1 dB и 33.6 db)
Дифференциальные входы для минимизации шумов (60 кОм)
Высокая эффективность (η= 90%)
Программируемый режим ожидания, отключения
Защита от короткого замыкания (типично 6А при 0 Ом)
Защита от перегрева (150 градусов)
Защита от повышенного напряжения (порог срабатывания 28-29V)
Защита от пониженного напряжения (порог срабатывания 7V)
Возможность внешней синхронизации
Частота переключения генератора — 310 кГц
Выходная мощность (25V и 6 Ом нагрузка):
С THD = 1% составляет 40W
C THD = 10% составляет 50W
Плата стереоусилителя TDA7498E 2*160W класса D
Технические характеристики:
— Усилитель — TDA7498E
— Рабочее напряжение — DC 15-36V
— Выходная мощность — 2*160W
— Число каналов — два канала
— Эффективность — 85%
— нагрузка — 4/6/8 Ом
— Размеры — 108 * 78mm
— Вес — 170g
XH-M548 BT усилитель на 120 ватт с bluetooth.
Технические характеристики:
AMP Chip: TPA3116D2
Дальность передачи: более 10 метров
Входное напряжение: DC 12V-24V
Выходная мощность: 2 * 120 Вт
Выходной канал: 2
Размер деталb: 98 * 80 * 18mm
Размер пакета: 98 * 80 * 18mm
Вес детали: 80гр
Вес упаковки: 90гр
Усилитель XH-M252 TDA8954TH 2х420Вт.
Технические характеристики:
Входное напряжение: рекомендуется AC 24 В (до 30 В)
Мощность усилитель: 2×420 Вт
Количество каналов: 2
Выход сопротивление: 2-8ohm
Размеры: 107*93*30 мм
Масса: около 240 г
Плата усилителя XH-M258 Stereo TDA8954TH.
Технические характеристики:
Материал: пластик
Цвет: черный
РАЗМЕР: 35 * 10 * 9,5 см
Чип: TDA8954TH
Входное напряжение: 2 * AC12V-28V
Выходная нагрузка: 2-8
Плата усилителя для сабвуфера DC12V~24V TPA3116D2.
Технические характеристики:
Материал: FR4
Источник питания: DC12V~24V
Чувствительность аудио вход: 500~800мв
Частотный диапазон: 20Гц~20кГц
Импеданс громкоговорителя: громкоговоритель 3.5~8Ω л / р ч
Бас импеданс: 2~8Ω
Максимальная выходная мощность: 50 Вт (левый CH) + 50 Вт (правый CH) + 100 Вт (бас CH)
Размер модуля: 11.8 * 9.8 cm
Размер упаковки: 13.5 * 12.5 * 2.5 см
Плата усилителя XH-M549 with Tone TPA3116D2
Технические характеристики:
Основной материал: PCB PCB
цвет: Голубой
Модель: XH-M549
Тип чипа: TPA3116D2
Входное напряжение: DC12-24V
Входной ток: > 3А
Выходная мощность: 2x150W
Дальность передачи: более чем 10 метров
Канал вывода: 2
Размер элемента: 125 * 120 * 16 мм
Вес товара: 186 г
Новости
Публикации
M.2 SSD-кейсы Ugreen CM400 и Ugreen CM559 очень похожи по техническим характеристикам, однако имеют некоторые принципиальные различия, которые являются определяющими и показывают для каких целей.
..
Этим летом A4Tech представила новую линейку компактных клавиатур FSTYLER, которая включает в себя следующие модели: FX51 – клавиатура без цифрового блока с подключением через Type-C…
Загородные дачи в России — это вовсе не уникальное явление, они также распространены среди жителей стран Европы, включая Германию. Немцы обожают выезжать на свои дачи с целью отдыха, едва приходит…
Раскладная солнечная панель полезнейшая штука. На природе или на даче она позволит вам зарядить всё: от мелкого повербанка, до мощной портативной энергостанции-солнечного генератора. Мне в руки…
Всех приветствую! 3 линейка зарядных устройств Baseus принесла значимое обновление в линейке, а именно изменен форм-фактор, как таковой. Теперь вместо торчащего из розетки «кирпичика» его можно…
Нет, это не «фотошоп» и даже не скриншот из какого-нибудь SimCity. Это реальные кадры пригорода Монтеррея. Таких «однородных» жилых массивов в Мексике не было еще буквально 20 лет назад, но сейчас.
..
ЧУДО | МАГАЗИН
Эта плата стереоусилителя средней мощности класса D использует микросхему усилителя TDA7492 в качестве драйвера и обеспечивает выходную мощность 50 Вт на канал при нагрузке 6 Ом. Он отличается высокой эффективностью до 93% и высоким качеством звука с низким уровнем искажений и шума. Простая установка, высокая надежность и средняя выходная мощность делают эту плату аудиоусилителя подходящей для домашнего аудио, аудио DIY, настольного усилителя, игрушечного аудио и требовательных промышленных приложений. Требуется источник питания постоянного тока 10–27 В.
Высокое качество звука
Благодаря специальной компоновке печатной платы и тщательной отладке инженеров, эта плата аудиоусилителя средней мощности обладает такими высокими звуковыми характеристиками, что вы можете наслаждаться музыкой в чистом виде, чье отношение сигнал/шум достигает 95,775 дБ, а суммарный коэффициент нелинейных искажений достигает 95,775 дБ. +N хорошо работает как 0,041% при 6 Ом, 1 Вт, 1 кГц.
Высокая надежность и длительный срок службы
Оптимальный радиатор вместе с малошумным охлаждающим вентилятором установлен на плате усилителя для максимального отвода тепла, что повышает его стабильность. Этот модуль усилителя предлагает функции Mute и Standby для легкого управления. Полная схема защиты, такая как защита от перегрева и защита от перегрузки по току, оборудована на этой плате для обеспечения высокой надежности и длительного срока службы.
Простота установки
Четыре отверстия для винтов делают эту плату усилителя простой в установке и быстрой интеграции в любой шкаф. Все необходимые клеммы для питания, аудиовхода и аудиовыхода предварительно смонтированы на плате. Поэтому вам нужно только подключить кабели и наслаждаться музыкой без необходимости пайки. Если вы хотите, чтобы все терминалы были смонтированы для ваших приложений, свяжитесь с нами. MOQ потребуется.
Четырехступенчатая регулировка усиления
Этот аудиомодуль обеспечивает четыре уровня усиления по выбору клиента: 21,6 дБ, 27,6 дБ, 31,1 дБ и 36,6 дБ.
Вы можете выбрать наиболее подходящий этап для вашего приложения. Переключение между четырьмя ступенями усиления достигается за счет различной комбинации двух переключателей на плате, что не требует сложных операций.
Комплект поставки
1шт AA-AB32174
Сравнительный тест усилителей TDA7492 и TPA3116 — — какой из них лучше: видеоссылка
Видео для демонстрации многолетней работы с светящимися лампочками: видеоссылка
- StyleBoards
- Количество каналов 2
- Выходная мощность50
- Размер 4,8 x 3,6 дюйма (121,92 мм x 91,44 мм)
- ЧипсетTDA749x
- Теплоотвод Радиатор и вентилятор
- Поддерживаемый режим параллельной нагрузки с привязкой моста НЕТ
- входной несимметричный линейный вход,
- Напряжение питания 10–27 В
- Выходная мощность
- 50 Вт при 6ohm 24V DC THD+N 10%
- 39W@6OM 24V DC THD+N 1%
- Power Indicator
- Усиная.
Управление - ОПЛАТА ПЕРЕПОЛОДА
- ОПРВЕРСКАЯ ПЕРСОНАТЕЛЬНА
- .
- Вентилятор охлаждения с низким уровнем шума
- Вес: 396 г/0,87 фунта (±10%)
- Размер: 4,80 x 3,60 x 1,53 дюйма
УправлениеТехнические характеристики типичны при +25℃, с питанием на 24 В постоянного тока, если не указано иное. Технические характеристики могут быть изменены без уведомление.
| Параметр | Условия | Мин. | Тип. | Макс. | шт. |
| Источник питания | — | 10 | 24 | 27 | VDC |
| Мощность холостого хода | SD Плавающий, ВЕНТИЛЯТОР ВКЛЮЧЕН | — | 2,6 | 5 | Вт |
SD
Плавающий, ВЕНТИЛЯТОР ВЫКЛ. | — | 1,7 | 3 | Вт | |
| Стоять рядом с Сила | SD Подключен к GND, ВЕНТИЛЯТОР ВЫКЛЮЧЕН | — | 0,7 | 1,5 | Вт |
| Максимум Текущий | 100 Вт @ 6 Ом | — | 4,63 | — | А |
| Эффективность | 50 Вт @ 6Ом | 88 | — | 93 | % |
| Минимум Сопротивление нагрузки | — | — | 4 | — | Ом |
| Частота переключения | SD Плавающий | — | 350 | — | кГц |
Типовые характеристики при +25℃, питание 24 В
постоянного тока, если не указано иное.
Технические характеристики могут быть изменены без предварительного уведомления.
| Параметр | Условия | Мин. | Тип. | Макс. | шт. |
| Прирост | К1 ВКЛ, К2 ВКЛ | — | 21,6 | — | дБ |
| К1 ВЫКЛ., К2 ВКЛ. | — | 27,6 | — | дБ | |
| К1 ВКЛ, К2 ВЫКЛ | — | 31.1 | — | дБ | |
| К1 ВЫКЛ, К2 ВЫКЛ | — | 33,6 | — | дБ | |
| Входная чувствительность (RMS) | @6 Ом, 50 Вт, 1 кГц | — | 1658 | — | мВ |
| Входное сопротивление | — | — | 22 | — | кОм |
| Выходная мощность | @6 Ом THD+N 1% | — | 39 | — | Вт |
| @6 Ом THD+N 10% | — | 50 | — | Вт | |
| Полоса пропускания при ±3 дБ | @6 Ом | 20 | — | 20 тыс. | Гц |
| THD | @6 Ом, 1 Вт, 1 кГц | — | 0,041 | — | % |
| @6 Ом, 10 Вт, 1 кГц | — | 0,051 | — | % | |
| Выходной уровень шума | А-взвешивание, Вход подключен к GND | — | 184,49 | — | мкВ |
| ОСШ | 39 Вт @6 Ом THD+N 1% | — | 95,775 | — | дБ |
2 x 50 Вт AA-AB32174 MidpowerStereoSeriesManual_20150522.pdf
Плата аудиоусилителя средней мощности Series-Mono.
pdf
Плата аудиоусилителя средней мощности, серия многоканальных.pdf
Плата аудиоусилителя средней мощности Series-Stereo.pdf
TDA7492 Wireless BT 4,0 50 Вт + 50 Вт 2-канальный аудиоприемник стерео цифровой усилитель мощности доска модуль
- Главная/
- Испытательное оборудование и инструменты/
- Электронные компоненты/
- Модули
- /TDA7492 беспроводной BT 4,0 50 Вт + 50 Вт 2-канальный аудиоприемник стерео цифровой усилитель мощности модуль платы
Вам также может понравиться
Кабельный трекер KKmoon
KKmoon 16-канальная 960H D1 Сеть видеонаблюдения Автономная система домашней безопасности H.
