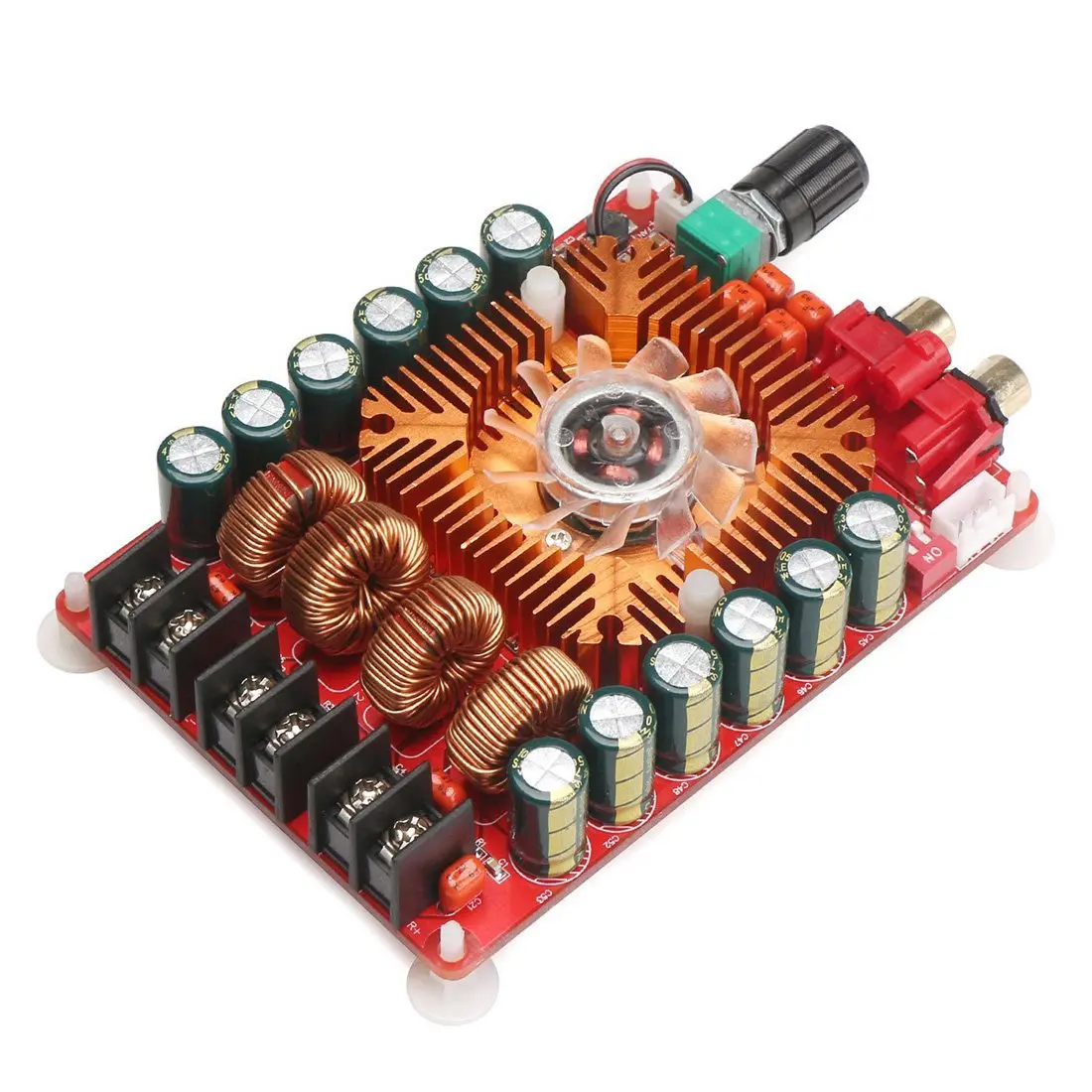

Tda7498 даташит: Двухканальный усилитель мощности звуковой частоты (УНЧ) класса D на микросхеме TDA7498

Содержание

Китайский супер-миниусилитель на TDA7498 (фото-апдейт): silver_ktulhu — LiveJournal

Купленный  на китайском Али современный усилитель звуковой частоты класса D на микросхеме TDA7498 (далее просто усилитель) наконец был испытан в деле на всю мощь.
Вы видели какой он маленький по размерам и во мне не было уверенности что он в принципе способен выдать 200 Вт (100+100). Сначала хотел собрать для него блок питания (БП) «на коленке» (транс+мост+кондёры), но почитав про их схемотехнику и требования к питанию пришлось коленки оставить в покое и искать стабилизированный БП нужной мощности, а это скажу вам та ещё проблема, т.е. до 100 Вт их хоть попой жуй, а на большую мощность резко возрастает цена и уменьшаются места обитания. Тем более нужен запас ~30%. Кстати, тот БП что продают китайцы с типа готовым усилом, на самом деле желательно выбросить и не вспоминать, если у вас желание выжать из усила максимум качества, а не мощности, хотя там и мощи он выдаст только 50Вт максимум на 24В.
Вообщем добрые люди подмогли и выдали мне хороший импульсный БП в 36В выходного напряжения и полнокровных 200 Вт мощности. Памятуя, что китайцы экономят на всём, глянул на номиналы кондёров на плате усила и к своему изумлению увидел 35В, хотя было обещано 50В, так что пришлось БП настраивать на 35 В выхода, иначе конденсатор может отдать концы от напряжения больше номинала.
Соединил БП и усил и попробовал. Всё заработало сразу и без вопросов. Размер БП раза в три больше чем размер усила — смотриться сия конструкция забавно, простите фото не сделал. 🙂
Чтобы точно быть уверенным, что усил выдаёт 200 Вт отрыл из закромов ваттметр и через него врубил в сеть. Пока «прогревал» без корпуса всё грелось по минимуму еле-еле. Засунул всё в трубу стандартного воздуховода сильно не упирая на внешний вид, т.к. просто эксперимент. После чего начал натурные испытания на мощу. :)))
Даташит на микросхему говорит о том, что максимум качества только до 50 Вт, после чего искажения быстро увеличиваются с мощностью мама не горюй с 0,1% до 10%, а АЧХ более-менее ровная на 6-ти Омных колонках. Зарядившись теорией, начал увеличивать громкость, запустив современное техно. Когда ушам уже было некомфортно от громкости на ваттметре было 30Вт потребляемой мощности. Это как-то не по-пацански! :))) Да, колонки «тугие» наполочники YAMAHA NX-E800 c максимальной мощностью в 110 Вт. Сделав беруши из ваты, начал дальше увеличивать громкость… максимум вышло 60 Вт и беруши уже не помогали. Усилу хоть бы хны — греется еле-еле, так работал полчаса. Вообщем какую бы музыку не брал, максимум 70 Вт потребляемой мощи. Потом вспомнив про старый советский стандарт измерения мощности, при замене которого старый динамик 35ГДН резко становился 75 ГДН, сделал синусоиду максимальной величины в аудиоредакторе и пустил. Ура! Я получил 180 Вт и почти улетевший диффузор низкочастотной головки динамика. Было весело, благо соседей вокруг нет. Из фазоинвертора воздух вырывался словно там вентилятор стоит. Так что не врут товарищи — даёт микруха 200 Вт! А загвоздка в том, что это класс Д и у него нереально высокий КПД (90%) и берёт он от БП только то, что нужно в данный момент, из-за этого такая разница с обычным усилителем, который жрёт в ~два раза больше чем усиливаемый сигнал.
Да резисторов на 6 Ом и 200 Вт вместо колонок не нашёл… так на всякий случай… я сам любитель тишины. 🙂

Теперь о качестве звука.
Играет очень детально. По сравнению с имеющимся у меня стареньким Техниксом нижней категории (~300$), Техникс полностью проигрывает именно по качеству, о моще молчу. Старых советских усилителей под рукой нет для сравнения.
Ради смеха на НГ поставим его сравнить со хорошим усилом у друга NAD с356 BEE и хороших колонках. Конечно, это абсолютно разные категории, но просто для эксперименту… 🙂
Колонки у меня ещё те (маленькая чувствительность и плохая отдача по низам), но народ успешно прокачивал этим микроусилителем и Корвет 150ас-001.
Есть вопросы — пишите.

По просьбе телезрителей… 🙂 (фото кликабельны)
1. Мощность одного канала от напряжения

2. Искажения от мощности (по 1 кГц)

3. АЧХ (амплитудно-частотная характеристика). Чем она равнее, тем лучше. Прошу заметить, что спад низких всего -1дБ!

4. Размер усилителя. Вытащить его из корпуса сейчас геморно.

5. Общий вид, длина чудо-усилителя. 🙂

6. Вид состороны БП

7. Вид со стороны платы усилителя

8. Блок питания. То что предложили сначала за деньги, пришлось отказаться… TRACO POWER.

9. В сравнении со своим усилителем

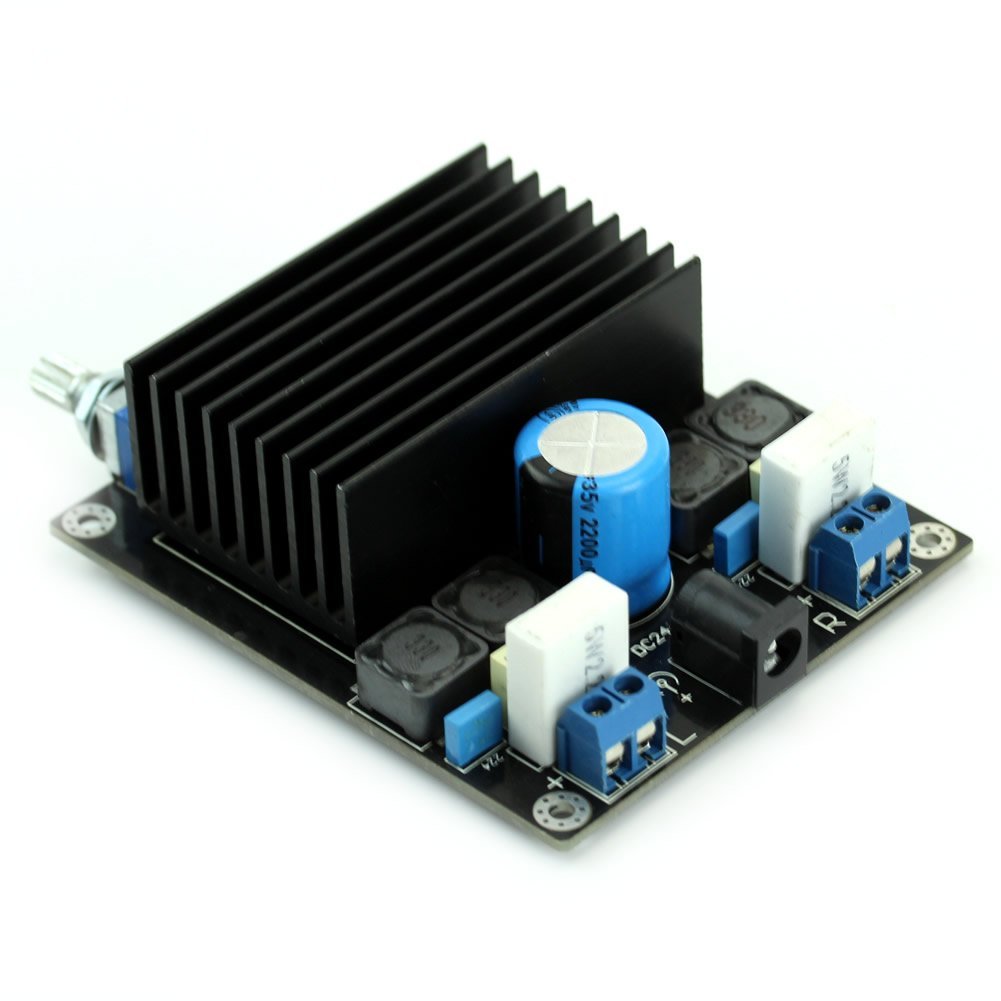

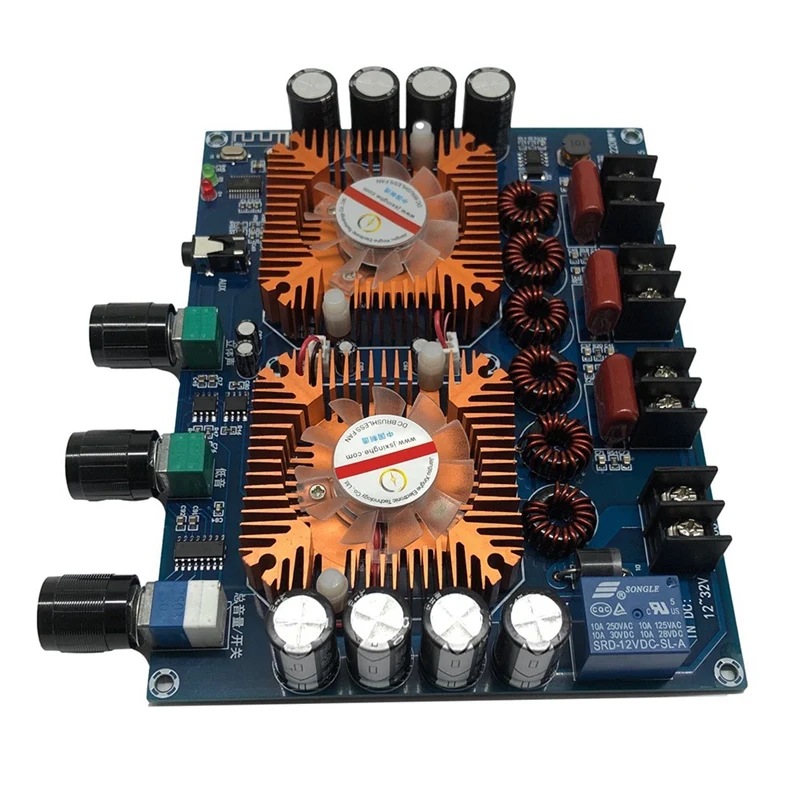

Усилитель класса D на TDA7498 2х100W DC 20-36V Усилитель звука 2 на 100 ватт

Мы рады приветствовать Вас в интернет магазине cv-svet
Чтобы Ваша покупка была максимально быстрой и комфортной ознакомьтесь с условиями работы нашего магазина:

Мы не отправляем заказы наложенным платежом. Обращаем Ваше внимание, что «Покупка без риска» не является аналогом наложенного платежа и подразумевает 100% предоплату заказа.
По умолчанию мы не перезваниваем покупателю по телефону. Все необходимые данные для обработки заказа мы отправляем Вам на электронную почту.
Мы не принимаем заказы по телефону. Намного быстрее и комфортние оформить заказ на сайте.
Мы не записываем данные клиента по телефону (ФИО, адрес доставки, электронную почту). Во избежание ошибок все данные пересылаются на электронную почту.
Заказ актуален три дня, после чего заказ аннулируется.
Интересующие вас вопросы так же пишите на почту с указанием ссылки на товар.

При обмене брака, обмене по гарантийному строку все растраты на транспортировку оплачивается заказчиком.

Отправки осуществляются по первой возможности с вторника по воскресенье.
После совершения покупки обязательно выберете форму оплаты и доставки, укажите Email. Так как данная форма сильно упрощает процедуру покупки. К тому же без этого сделка может считаться несостоявшейся.
После покупки, покупатель первым выходит на связь
Цена за 1 штуку

Аудио усилитель используется для усиления входного сигнала до выходной мощности 100 Вт. Оснащен двумя клеммными колодками для подключения устройств воспроизведения (например, колонки). На монтажной плате колодки помечены буквами «R» (правый канал) и «L» (левый канал). При подключении устройств воспроизведения нужно соблюдать полярность контактов. Контакты колодок помечены знаками «+» (плюс) и «-» (минус).

Питание усилителя осуществляется от внешнего источника питания.

Характеристики:

Класс: D

Рабочий ток: 50 мА

Эффективность: 90 %

Номинальная выходная мощность: 2х100 Вт

Частотный диапазон: от 20 Гц до 20 кГц

Рабочее напряжение: DC 24-36 В

Рекомендуемое напряжение: DC 32 В

Максимальный выходной ток: 7 А

Размер печатной платы: 87×72 мм

Варианты подключения(рекомендации):
2х100 Вт 6 Ом
2х78 Вт 6 Ом
2х80 Вт 8 Ом

Комплектация

1. Плата усилителя

Ссылка на даташит микросхемы

Собираем собственный аудио усилитель профессионального уровня не (очень) дорого

Получаем потрясающий стереозвук на основе платы 3e Audio Д-класса


Перевод статьи с сайта IEEE Spectrum, автор – Гленн Зорпет

Несколько лет назад я решил узнать, насколько дёшево можно сделать самому усилитель Д-класса аудиофильского качества. Тогда у меня получилось $523,43. Я смастерил достойный усилок, и статья на IEEE Spectrum всё ещё привлекает читателей и периодические вопросы о том, где можно достать запчасти.

Сожалею, но основные компоненты уже давно исчезли. Поэтому я направлял всех страждущих к наборам от Class D Audio, DIY Class D и Ghent Audio. И пару месяцев назад мне вдруг захотелось проверить, насколько лучше у меня получится сделать усилок сейчас, почти десять лет спустя. Часть мотивации возникла из-за ежегодных списков лучших стерео усилителей с сайта The Master Switch. В списке доминируют усилители стоимостью от $1000 (и десять из них стоят более $2000).


Модные аудио прибамбасы – моя слабость. Но давайте уже отложим в сторону чековую книжку и достанем паяльник. Если вы обладаете базовыми навыками пайки и работы с инструментами – сможете просверлить отверстия в алюминиевом листе? – вы может сделать высококачественное оборудование гораздо дешевле.

Вкратце, усилитель Д-класса работает, преобразуя аналоговый сигнал в переменную последовательность квадратных импульсов фиксированной амплитуды. Эти импульсы включают и выключают транзисторы, а выход транзисторов преобразуется обратно в аналоговый сигнал, более громкий. Когда я писал свою первую статью, аудиоустройства Д-класса были сравнительно новыми, и аудиофилы спорили по поводу того, могут ли они звучать так же хорошо, как устройства класса АБ или А.

Сейчас уже никто не спорит по этому поводу. На рынке представлено множество усилителей класса Д, и лучшие из них доминируют в верхних позициях списков.

Разработка и создание усилителя Д-класса – предприятие, достойное похвалы. Если вы решите пойти таким путём, я отдаю вам честь и предлагаю начать с прекрасной статьи Цезаря Чирилы на сайте All About Circuits. Но если всё, что вы хотите – это максимальное соотношение качества к цене, лучшей стратегией будет тщательно выбрать модуль усилителя и другие компоненты из огромного количества готовых вариантов. Именно это я и сделал. Не стоит благодарности.

Усилитель состоит из двух базовых компонент: источник питания и схема. После пары недель исследований и оценок я остановился на схеме EAUMT-0050-2-A усилителя Д-класса от 3e Audio, компании из Шэньчжэня. Она основана на прекрасном чипе усилителя от Texas Instruments, TPA3250, хорошо показавшем себя в сравнении с усилителями Д-класса, собранными из отдельных компонентов.

TPA3250 может работать с динамиками на 8 Ом или 4 Ом, а его эффективность составляет 92%, согласно данным от TI. Он может принимать симметричные входные сигналы (часто используемые в музыкальных студиях и других профессиональных вариантах применения) или односторонние (обычно используемые в потребительских аппаратах).

Музыкальная композиция: усилитель (вверху) использует коннекторы XLR (слева на фото) для ввода сигнала, типичные для профессиональной аппаратуры. Внутри его главные части – это трансформатор от AnTek Products Corp. (второй сверху), плата выпрямителя от Xkitz Electronics (третья сверху) и модуль усилителя от 3e Audio (внизу) на основе Texas Instruments TPA3250.

Результаты тестов с сайта 3e утверждают, что их плата на основе TPA3250 имеет коэффициент нелинейных искажений + шум (THD+N) в 0,0025% на мощности в 20 Вт и нагрузке в 4 Ом для сигнала в 1 кГц. Это безумно мало. Для сравнения, усилитель Д-класса nova300 от Peachtree Audio стоимостью в $2199, объявленный сайтом The Master Switch «самым лучшим усилителем этого года» имеет показатель THD+N равный 0,005% при прочих равных.

Нужно отнестись к этому критически и понять, что услышать разницу между THD+N в 0,0025% и 0,005% невозможно. Суть в том, что звуковая система, состоящая из усилителя на основе платы 3e стоимостью в $49, вместе с хорошим ЦАП и предусилителем может выдавать звук, сравнимый с high-end усилителем.

В качестве источника питания рекомендую нерегулируемый предназначенный для аудио источник от Xkitz Electronics, модели XAPS-500W ($30). На него следует подать ток 22 В от 200 ВА трансформатора от AnTek Products Corp., модели AS-2222 ($32). Если вы предпочитаете импульсный стабилизатор напряжения вместо линейного, прекрасным выбором станет SMPS300RS от Connex Electronic ($65, вместе с трансформатором). Если хотите сэкономить, на AliExpress есть плата выпрямителя HPOO всего за $15. На другом конце шкалы есть модуль Eltim PS-UN63RQ за €119. Доставка его в США обойдётся в дополнительные €81, поэтому для жителей Америки это не вариант (по ссылке представлен полный список запчастей).

Закончив с усилителем, я подключил его к 30-летним трёхканальным колонкам от Panasonic, которые я часто использую для проверок. Раздавшийся из них звук оказался таким классным, что я был поражён. За всё время я слушал через эти колонки штук 15 различных усилителей, включая ламповые стоимостью вплоть до $1200. Ни у одного из них не было такой чёткости звука и такого точного, детального, и вместе с тем плавного воспроизведения, как у модуля от 3e вместе с источником питания от Xkitz. По моему опыту, найти идеальный баланс точности, плотности басов и общей теплоты звука может очень малое количество усилителей. И данному усилителю это удалось.

Общая стоимость составила $259,01. Чуть больше половины стоимости предыдущего усилителя, выдававшего при этом звук похуже, построенного мною десять лет назад. В эту сумму входит $37,50 за профессиональную покраску корпуса порошковой краской. И я не рекомендую пропускать этот шаг, если только вы не профессионал в покраске алюминия. Усилитель класса high-end должен и выглядеть соответственно. Но, возможно, об этом можно будет как-нибудь поспорить.

Мини усилитель с bluetooth

На чтение 10 мин. Опубликовано

  • Перейти в магазин

Обзор интересного и компактного усилителя с блютуз на борту, широким диапазоном питания и неплохими характеристиками.

Упаковка и доставка.

Обработка заказа длилась 2 дня, доставка еще 13 дней.
Трек был выдан, отслеживание полное, от отправки и до моего почтового отделения.
Впечатление о работе магазина и доставке — хорошие.

С почты я забрал типичный китайский пакет черного света, особо доверия он не вызывал так как был довольно тонкий.

Открыв пакет я увидел усилитель в антистатике и 4х слоях поролона, вполне достаточно для защиты мелких элементов от урона при транспортировке. Но если почта постарается то может сломать.

Ничего примечательного тут нет, разве что отверстия для отвода тепла от микросхемы к нижней части печатной платы где находится большой полигон.

Плата имеет ширину в 5см

Длину 8см

И толщину в 1см

18650 для сравнения

Разъемы для подключения динамиков очень удобные, их конструкция сделана так что не выдавливает провода (в отличии от дешевых клемников). Размер достаточный что бы подключить достаточно толстые и залуженные провода.

Плата может питаться от 8 до 25 вольт, номинально — 20 вольт.
При питании от 3х 18650 проблем не замечено, что с полностью заряженными что с разряженными до 2,9в каждая.

На входе по питанию стоит диод от переплюсовки. Если ставить усилитель в готовое устройство то диод можно убрать дабы избежать падение напряжения (около 0,3в).

Конденсатора на линии питания нет, как и нет места под его посадку, вангую что питание этого модуля подразумевается от батареек, где этот самый конденсатор и не нужен.

Блютуз модуль и пред усилитель

Предварительный усилитель выполнен на микросхеме N5532 Даташит
Ничего интересного про него сказать не могу, обычный малошумящий двухканальный операционный усилитель.

Блютуз модуль — CSR8635

На официальном сайте говорится о основных фичах а именно:
-Блютуз 4,1
-Профили аудио HFP1.6, A2DP1.2 и AVRCP1.4
-Поддержку одновременного подключение нескольких устройств (Хорошее описание)
-Улучшайзеры звука
-Индикатор заряда для Ios ( на miui тоже работает, на сток андроиде нет)

Но даташит тут говорит о том что это очень интересный контроллер.
-Имеет встроенный контроллер заряда аккумуляторов Li ion

-Интерфейсы Usb I2c Spi Uart
-декодер MP3 и AAC, SBC
-Контроллер ргб светодиода

Чип очень интересный, при желании можно подключить микрофон и использовать его в машине как гарнитуру.

Над модулем есть контактные площадки, они соединены с линиями кнопок на блютуз модуле, при желании можно подключить свои кнопки.

Так же протестировал расстояние.
Источник сигнала — Xiaomi redmi note 3 pro
15 метров при прямом соединении (никаких препятствий между усилителем и смартфоном)
12 метров при соединении через 1 стену (мдф + мин вата + каркас из метала)
10 метров при соединении через 2 стены описанных выше
6 метров — 2 стены из кирпича + металлический каркас.
После разрыва связи, соединение происходит почти мгновенно.

при ожидании соединения мигают так

во время воспроизведения так

Благодаря большому питающему диапазону, к устройству можно подключить широкий спектр источников питания, начиная от аккумуляторов 18650 (3шт последовательно) и заканчивая блоками питания для ноутбуков.

Производитель обещает 90% кпд (что при выходной мощности в 50ватт дает 5 ватт тепла.)
Рекомендуемые характеристики — 2 канала по 25ватт при сопротивлении колонок в 8ом и питании 20 вольт.

Небольшая вырезка из даташита

Микросхема предназначена для работы в телевизорах и мониторах, но ничего не мешает использовать ее в своих целях — для работы с блютуз модулем.

Хотя микросхема имеет довольно большую выходную мощность, ей не требуется активного охлаждения, все тепло уходит через подложку и распределяется по плате.
Даже при интенсивных нагрузках, значительного нагрева платы и микросхемы нет.

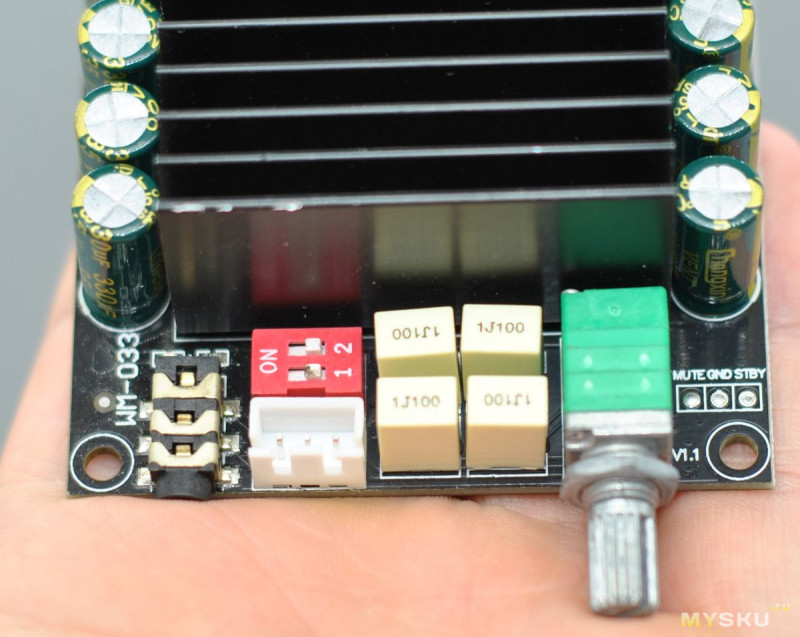

Еще на плате видно двойной переключатель, все что он делает — изменяет режим усиления сигнала. Но смысла в нем не вижу ибо если переключить любой из выключателей в состояние ВКЛ то появятся шумы (наводки от bluetooth).

На странице магазина есть отличное описание органов управления и подключения усилителя.
Назначение кнопок продублировано на шелкографии.

У меня ноутбук Asus rog gl552vw, но борту модуль от интел с wifi и блютуз 4.0

Для подключения усилителя надо зайти в параметры блютуз (нажимаем на облако в панели снизу
потом пкм на значке блютуз и выбираем «перейти к параметрам»

Нам откроется список доступных блютуз устройств.
Выбираем наш усилитель, его выделяет иконка в виде наушников.

Нажимаем связать и ждем соединения.

После соединения в панели регулировки громкости появится 2 новых устройства.
При этом звук будет ужасен.

Нажимаем пкс по динамику в трее, дальше выбираем пункт «устройства воспроизведения»
И видим такую картину.

Как устройство по умолчанию, выбран «головной телефон», нажимаем на «наушники» и тыкаем на кнопку «по умолчанию» в самом низу окна. Теперь звук будет нормального качества.

Головной телефон имеет низкокачественный формат аудио и предназначен только для разговоров.

Режим наушников имеет приемлемое для музыки качество.

О блютуз устройстве

Включить блютуз, зайти в его настройки, в разделе устройств найти наш усилитель, нажать на него, ждать сопряжения.

После сопряжения можно включать и выключать режим беспроводной гарнитуры и беспроводного приемника медиа потока.

При регулировке громкости, ползунок настройки динамика смартфона меняется на ползунок настройки громкости блютуз устройства.

Тесты
Предвещая вопросы о видео — его не будет, оценивать качество звука по микрофону смартфона это конечно глупость.

Качество звука на твердую 4. Басы режет только на самой высокой громкости
Высокие частоты не занижаются.

Так же дома есть МАСТЕРКИТ BM2039 на микросхеме TD8560Q (брал давно до кризиса за 150р), он выдает чуть больше басов и чище играет на высокой громкости, но при этом НА МНОГО сильнее греется и имеет питание только 12в.

Впечатление о товаре сугубо положительные, проблема с питанием очень просто решается покупкой обычного блока питания для ноутбуков, стандартный блок питания 19в 4,7А даже не будет нагреваться во время работы.
Хорошие характеристики позволяют слушать музыку на приемлемой громкости без потери качества.
Беспроводное подключение оказалось очень удобным, больше не надо никаких проводов, подключи смартфон, включи музыку и используй смартфон дальше.
Если использовать его дома то можно подключить сразу 2 устройства — пк и смартфон, блютуз модуль будет смотреть откуда придет звук и воспроизводить его, без ручного переключения источника сигнала.
Так же при использовании в машине, можно установить микрофон и получить Hands free гарнитуру.
Единственное что портит впечатление — очень тихие шумы от блютуз модуля.

Плюсы
-Беспроводное подключение
-Большой радиус приема
-Широкий диапазон питающих напряжений
-Компактные размеры
-Качественное исполнение
-Простота в использовании
-Низкая цена

Минусы
-Мелкие наводки и шумы в колонках
-Хрипы на очень высокой громкости
-Нет пластиковых стоек как на фото в магазине

Еще есть такой же усилитель но с дополнительным линейным выходом для подключения наушников либо другого усилителя, цена даже чуть ниже. вот тут

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
