Каковы основные характеристики и преимущества микросхемы TDA7560. Как правильно подключить и использовать TDA7560 в автомобильных и домашних аудиосистемах. Какие особенности делают TDA7560 популярным выбором для радиолюбителей и профессионалов.
Содержание
Ключевые характеристики микросхемы TDA7560
TDA7560 представляет собой четырехканальный усилитель мощности класса AB, разработанный компанией STMicroelectronics специально для автомобильных аудиосистем. Основные характеристики микросхемы:
Четыре независимых канала усиления
Максимальная выходная мощность до 4 x 45 Вт при нагрузке 4 Ом
Пиковая мощность до 4 x 80 Вт при нагрузке 2 Ом
Напряжение питания от 8 до 18 В
Встроенная защита от перегрева и короткого замыкания
Режимы Mute и Stand-by для экономии энергии
Преимущества использования TDA7560 в автомобильных аудиосистемах
Микросхема TDA7560 обладает рядом преимуществ, делающих ее популярным выбором для автомобильных аудиосистем:
Компактные размеры позволяют легко разместить усилитель в ограниченном пространстве автомобиля
Низкое энергопотребление в режиме ожидания снижает нагрузку на аккумулятор
Высокая выходная мощность обеспечивает качественное звучание даже на большой громкости
Встроенные схемы защиты повышают надежность и долговечность устройства
Простая схема подключения упрощает монтаж и настройку
Схема подключения TDA7560 в усилителе мощности
Для создания четырехканального усилителя на базе TDA7560 требуется минимальное количество внешних компонентов. Основные элементы схемы включают:
Четыре входных аудиоразъема для подключения источника сигнала
Четыре выходных разъема для подключения динамиков
Конденсаторы в цепях питания и фильтрации
Резисторы для управления режимами Mute и Stand-by
Радиатор для эффективного отвода тепла
При монтаже важно использовать качественную печатную плату и обеспечить надежное соединение микросхемы с радиатором для предотвращения перегрева.
Применение TDA7560 в домашних аудиосистемах
Хотя TDA7560 изначально разрабатывалась для автомобильных аудиосистем, ее можно успешно использовать и в домашних условиях. Для этого потребуется:
Подобрать подходящий блок питания на 12-14 В с достаточным током
Обеспечить эффективное охлаждение микросхемы, возможно с использованием активного вентилятора
Подключить соответствующий предусилитель для работы с линейными источниками сигнала
Использовать акустические системы с подходящим сопротивлением (4 или 8 Ом)
При правильном подключении TDA7560 может стать основой мощной и компактной домашней аудиосистемы.
Сравнение TDA7560 с аналогичными микросхемами
На рынке представлено несколько микросхем со схожими характеристиками. Как TDA7560 выглядит на их фоне?
TDA7388 — предшественник TDA7560 с меньшей выходной мощностью
TDA7850 — более мощная версия с выходной мощностью до 4 x 50 Вт
TDA7563 — усовершенствованная модель с дополнительными функциями управления
TAS5630 — микросхема класса D с более высоким КПД, но и более сложной схемой подключения
TDA7560 занимает промежуточное положение, сочетая достаточную мощность с простотой использования.
Особенности монтажа усилителя на TDA7560
При сборке усилителя на базе TDA7560 следует обратить внимание на следующие моменты:
Использовать качественную двухстороннюю печатную плату с толстыми дорожками питания
Обеспечить надежный теплоотвод, используя радиатор достаточной площади
Применять электролитические конденсаторы большой емкости в цепях питания
Использовать экранированные провода для входных сигналов во избежание наводок
Разместить силовые и сигнальные цепи на противоположных сторонах платы
Правильный монтаж позволит реализовать весь потенциал микросхемы и получить качественное звучание.
Настройка и оптимизация работы усилителя на TDA7560
Для достижения наилучших результатов при использовании усилителя на TDA7560 рекомендуется:
Подобрать оптимальное напряжение питания в диапазоне 12-14 В
Настроить уровень входного сигнала для предотвращения искажений
Использовать акустические системы с соответствующей мощностью и чувствительностью
Применять качественные аудиокабели для минимизации потерь
Экспериментировать с различными схемами подключения динамиков для достижения желаемого звучания
Грамотная настройка позволит раскрыть весь потенциал усилителя и получить высококачественный звук.
Автомобильный усилитель на TDA7560 4 канала по 77Вт
Усилитель на ТДА 7560
Можно спорить до хрипоты какой вариант усилителя лучше выбрать. С одной стороны перед любым УМЗЧ (усилителем мощности звуковых частот) стоят те или иные задачи, предъявляются критерии к качеству и другим параметрам. В качестве элементной базы можно выбрать транзисторы или даже лампы, но проще, быстрее и надёжнее (особенно для тех, кто собирает свой усилитель в первый раз), конечно, будут микросхемы.
С ними будет сложно ошибиться, так как основная «логика» уже выполнена в едином корпусе и оттестирована производителем.
Для самостоятельной сборки понадобится минимум деталей.
Качество конечного изделия будет ожидаемым.
Традиционно меньшие габариты.
А также меньшая сложность проектирования печатной платы.
Из-за расхождений в подходах к проектированию и различий в требованиях к выходным параметрам, производители реализуют большое количество разных микросхем. По выбору наиболее подходящего чипа можно написать отдельную книгу, но она устареет еще до того, как её напечатают.
Ниже остановимся на конкретном решении — ТДА 7560.
Характеристики TDA 7560
Данная микросхема представляет собой мостовой УМЗЧ класса AB, поддерживающий работу одновременно с четырьмя каналами звука.
Коэффициент усиления – до 27 дБ.
Мощность на выходе может достигать:
При нагрузке (динамике) 4 Ом – 45 Вт;
Для 2 Ом – 77 Вт.
Пиковое (кратковременное) значение – 80 Вт для 2 Ом и 50 Вт для 4 Ом нагрузки.
Коэффициент искажения – не более 0,006% (для мощности в 4 Вт).
Питающее напряжение – не более 28 В (для коротких импульсов, менее 50 мс – не выше 50 В), номинальное – 18 В.
Температура корпуса не должна превышать показателя в 150 °С.
Весьма неплохие характеристики, подходящие для широкого круга задач в бытовых условиях. Но наличие интерфейсов управления (Mute и Stand-By) и работа сразу с 4 каналами как-бы намекает на узкую нишу – автомобильная стереосистема.
Распиновка
Схема актуальна для корпуса flexiwatt25 при виде сверху.
Рис. 1. Схема корпуса flexiwatt25 (виде сверху)
Типовая схема реализации усилителя на TDA 7560
Производитель приводит одну схему, подходящую как для тестирования микросхемы, так и для реализации полноценного четырёхканального усилителя. Она ниже.
Рис. 2. Типовая схема реализации усилителя на TDA 7560
Производитель даже предлагает вариант готовой печатной платы (можно найти в даташите).
Если планируется эксплуатация на предельной мощности, обязательно стоит задуматься о хорошей системе охлаждения (пассивный радиатор с большой площадью или с принудительным охлаждением вентилятором).
Адаптированный вариант с регулировкой тембра
Рис. 3. Вариант схемы с регулировкой тембра
Как видно выше, сама схема не сильно отличается от рекомендуемой производителем.
Однако, здесь объединены входы попарно. Теперь о том, почему это сделано.
Дело в том, что входной сигнал будет пропускаться через темброблок, собранный на основе TDA1524, а она в свою очередь работает только с двумя каналами.
Конечно, можно реализовать два независимых темброблока, и тогда каналы можно будет не объединять.
Итак, сама схема блока регулировки.
Рис. 4. Схема блока регулировки
Подключать к питанию схему регулятора лучше всего через стабилизатор напряжения.
Пара слов о блоке питания
Максимальная мощность 77 Вт * 4 канала – получается уже более 300 Вт. Конечно, это далеко от реального потребления, но блок питания для схем, обозначенных выше, должен обеспечивать минимум 100 Вт на выходе.
Готовые варианты БП мы рассмотрели ранее, например:
Для автомобилей на основе импульсных трансформаторов;
БП на основе классических трансформаторов;
И т.д.
Вы можете использовать свой вариант, актуальный для ваших условий эксплуатации.
Автор: RadioRadar
При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах. Микросхема TDA7384 снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода. На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ. Управлять усилителем на TDA7560 по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня. Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания. На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un.n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм.
По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область
Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ
УНЧ на TDA7560 для домашней акустики
Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.
Оптимальный вариант — микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.
Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.
Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.
Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки. Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.
Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.
Входные конденсаторы ставим по вкусу — от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот. Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.
Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.
Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.
Трансформатор
Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт — кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.
В качестве выпрямителя можно использовать готовые диодные сборки на 6 — 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.
Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.
Темброблок
Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.
Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.
Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если сигнал будет подаваться от звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.
Монтаж
Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно. Для подключения динамических головок использовались «шпильки» от музыкального центра. Выключатель питания на 3 ампера.
Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.
Список радиоэлементов
Обозначение
Тип
Номинал
Количество
Примечание
Магазин
Мой блокнот
Усилитель
Микросхема
TDA7560
1
Поиск в магазине Отрон
В блокнот
Электролитический конденсатор
0. 47 мкФ
1
Поиск в магазине Отрон
В блокнот
Электролитический конденсатор
4700мкФ 35В
2
Поиск в магазине Отрон
В блокнот
Конденсатор
1 мкФ
2
Поиск в магазине Отрон
В блокнот
Конденсатор
100 нФ
4
Поиск в магазине Отрон
В блокнот
Конденсатор
0.47 мкФ
1
Поиск в магазине Отрон
В блокнот
Резистор
1 кОм
4
Поиск в магазине Отрон
В блокнот
Резистор
10 кОм
2
Поиск в магазине Отрон
В блокнот
Переменный резистор
2
Поиск в магазине Отрон
В блокнот
Темброблок
Микросхема
TDA1524A
1
Поиск в магазине Отрон
В блокнот
Электролитический конденсатор
100 мкФ
1
Поиск в магазине Отрон
В блокнот
Электролитический конденсатор
25 мкФ
2
Поиск в магазине Отрон
В блокнот
Электролитический конденсатор
10 мкФ
2
Поиск в магазине Отрон
В блокнот
Конденсатор
15 нФ
2
Поиск в магазине Отрон
В блокнот
Конденсатор
47 нФ
2
Поиск в магазине Отрон
В блокнот
Конденсатор
220 нФ
1
Поиск в магазине Отрон
В блокнот
Конденсатор
100 нФ
4
Поиск в магазине Отрон
В блокнот
Конденсатор
10 нФ
2
Поиск в магазине Отрон
В блокнот
Переменный резистор
50 кОм
4
Поиск в магазине Отрон
В блокнот
Резистор
2. 2 кОм
1
Поиск в магазине Отрон
В блокнот
Резистор
4.7 кОм
2
Поиск в магазине Отрон
В блокнот
Резистор
220 Ом
2
Поиск в магазине Отрон
В блокнот
S1
Тумблер
1
Поиск в магазине Отрон
В блокнот
Добавить все
Прикрепленные файлы:
TDA7560.lay (32 Кб)
Теги:
УНЧ
Sprint-Layout
TDA7560: четырехканальный усилитель мощности звука
Микросхема TDA7560 по сути является одним из простейших четырехканальных усилителей мощности звука, который способен отдавать в нагрузку мощность 50 Вт на каждый канал. Следовательно суммарная акустическая мощность усилителя составляет 200 Вт. К тому же, это не предельная возможность данного прибора.
Содержание
Усилитель мощности TDA7560 4х50 Вт
Технические характеристики усилителя TDA7560
Схема четырехканального усилителя
Где можно использовать такой усилитель?
Представленный здесь усилитель гарантирует выходную мощность 80 Вт на каждый канал при сопротивлении в нагрузке 2 Ом. Поэтому, практически любой радиолюбитель может самостоятельно собрать аппарат приличной мощности за небольшие деньги. Тем более, сейчас рынок электронных компонентов предоставляет широкий выбор радиодеталей.
В этой статье я хочу рассказать как построить своими руками усилитель мощности на популярной микросхеме TDA7560. Отличительная черта этого устройства — это простота сборки всей схемы, которая использует минимальное количество дополнительных элементов в обвязке МС.
Доступный и очень дешевый TDA7560 можно приобрести тут

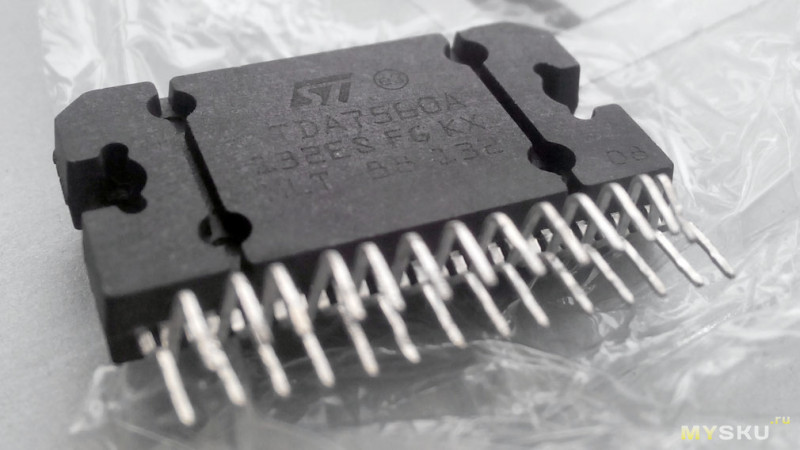

Фирменная микросхема TDA7560 довольно популярна не только у радиолюбителей, но и профессионалы ее часто используют, особенно для автомобильной аудио системы. Ценителей хорошего звука привлекает ее легкость установки в схему, а также низкое питающее напряжение. Существует аналогичная модель — TDA7388, но это уже устаревший прибор, к тому же у нее мощность несколько меньше.
Технические характеристики усилителя TDA7560
Мощность на выходе
:
При сопротивлении акустики 4 Ома: пиковая — 4 x 50 Вт
При сопротивлении акустики 4 Ома: номинальная — 4 x 45 Вт
При сопротивлении акустики 2 Ома: пиковая — 4 x 80 Вт
При сопротивлении акустики 2 Ома: номинальная — 4 x 75 Вт
Питающее напряжение от 8 до 18 В

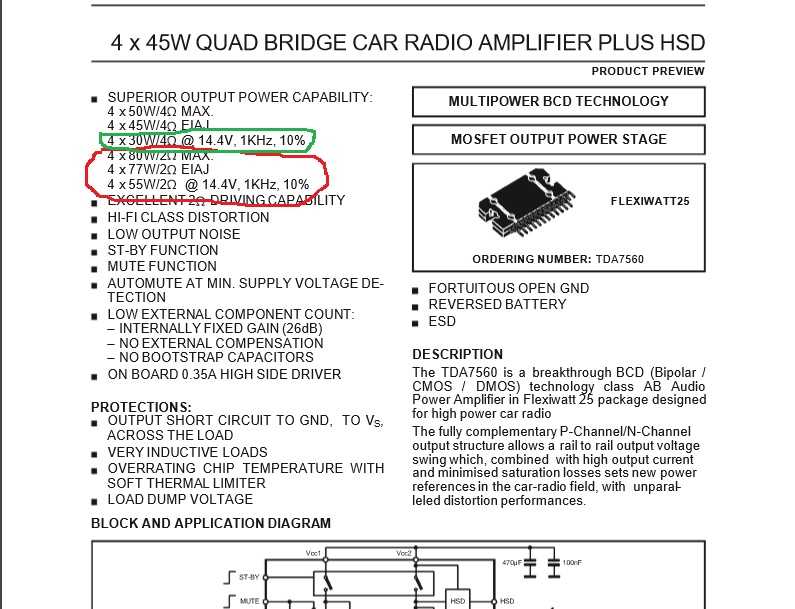

Подробные характеристики указаны в даташите

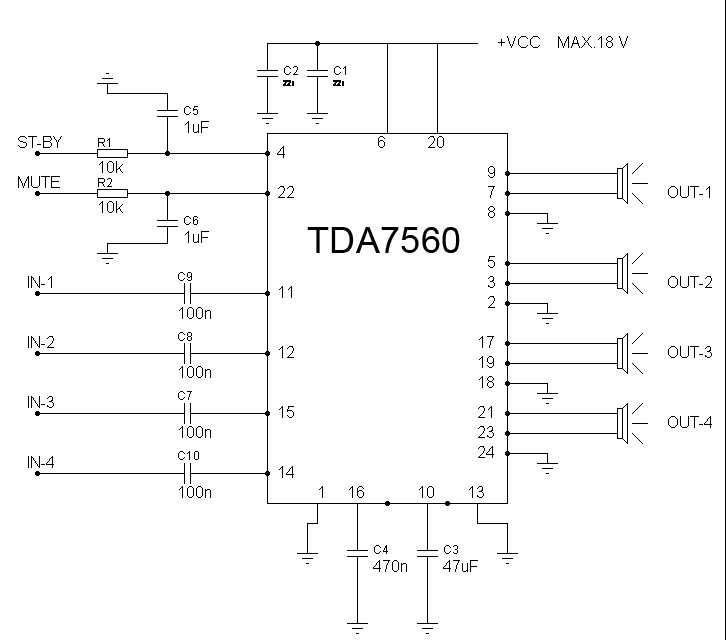

Схема четырехканального усилителя
Как правильно подключить микросхему TDA7560, об этом вам даст полное представление даташит на нее. Вся операция по подключению очень простая, как говорят — проще пареной репы. С левой стороны прибора находятся четыре входных контакта, на правой стороне четыре выходных контакта для подключения к ним акустики. Разумеется, входные цепи, если нужно, можно закоротить между собой, но никак нельзя выходной тракт. Каждая выходная цепь микросхемы TDA7560 должен быть подключена к своему персональному динамику.
Ну здесь, я думаю, все понятно, куда уж проще. А вот что, требует небольшого пояснения, так это выводы режимов (Stand-by) и (Mute). (Stand-by) — выполняет функцию режима ожидания, на практике обычно его вывод подают на контакт положительного напряжения, в этом случае усилитель всегда будет в активном состоянии. (Mute) — это режим выполняет роль выключателя звука, его вывод аналогичным способом подается на контакт положительного питания. При этом усилитель будет постоянно находится в активном состоянии.
Печатная плата усилителя
Для изготовления печатных плат, можно применить распространенный метод ЛУТ. Загрузить ее можно здесь Архив к микросхеме
Во время сборки усилителя не забудьте разместить микросхему на подходящий теплоотвод, желательно подобрать такой, который будет эффективно справляться с отведением тепла с чипа — это залог долговременной эксплуатации микросхемы.
Где можно использовать такой усилитель?
С самого начала микросхема создавалась для усилителей мощности звука используемых в автомобильных магнитолах. Благодаря этому, применять такой усилитель в авто — это самое то.
При установке усилителя в машину, нужно взять во внимание, что силовые провода для питания желательно использовать большого сечения. Кроме этого, чтобы гарантировать качественный звук, нужно будет в цепи фильтра установить конденсаторы повышенной емкости.
Также, усилитель собранный на микросхеме TDA7560 с успехом может быть задействован совместно с домашней аппаратурой. Подавать на него напряжение питания всегда есть возможность от запасного или старого компьютерного блока питания, когда-то лично я так делал. Теплоотвод лучше всего снабдить вентилятором, при этом габариты радиатора значительно можно уменьшить.
[
TDA7560 Datasheet PDF Скачать с IC-ON-LINE.CN ] [
TDA7560 Datasheet PDF Скачать с Datasheet.HK ] [TDA7560 Datasheet PDF Скачать с Maxim4U.com ] 🙂 [ Посмотреть онлайн ]
[ Искать больше для TDA7560 ]
[Цена и наличие TDA7560 от FindChips.com]
Полнотекстовый поиск: 4 x 45 Вт QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ RADIO PLUS HSD
Номер связанной детали
ЧАСТЬ
Описание
Производитель
ТДА756005
4 X 45W QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ RADIO PLUS
STMicroelectronics
TDA7388 TDA7388G-J25-B-T
4 X 41W QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ РАДИО
Юнисоник Текнолоджиз
ТДА7383
УСИЛИТЕЛЬ ДЛЯ АВТОМОБИЛЬНОГО РАДИОМОСТА QUAD 30 Вт, 4 X 30 Вт
СТ Микроэлектроника
ТДА7385
4 x 30 Вт QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ РАДИО
ST Микроэлектроника STMicroelectronics
ТДА7384А 4060
4 x 35 Вт QUAD BRIDGE CAR RADIO AMPLIFIER Из старой системы технического описания
STMicro
ТДА7385 4057
4 x 30 Вт QUAD BRIDGE CAR RADIO AMPLIFIER Из старой системы технического описания
STMicro
TDA7386 5207
4 x 40 Вт QUAD BRIDGE CAR RADIO AMPLIFIER Из старой системы технического описания
STMicro
М57788М 57788М
430–450 МГц, 12,5 В, 45 Вт, FM MOBILE RADIO 43050 МГц 2,5 В 5 瓦,调频移动通信 430–450 МГц / 12,5 В / 45 Вт / FM MOBILE RADIO 907 900
Mitsubishi Electric, Corp. MITSUBISHI [Mitsubishi Electric Semiconductor]
ТДА7391ПД13ТР ТДА7391ПД08 ТДА7391ПД
Мостовой автомобильный радиоусилитель 32 Вт
STMicroelectronics
А7240Г-ТБ7-Т А7240-15
МОСТ УСИЛИТЕЛЬ 20ВТ ДЛЯ АВТОМОБИЛЬНОГО РАДИО
Юнисоник Текнолоджиз
ТДА7370
СЧЕТВЕРЕННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ АВТОМОБИЛЯ
СТ Микроэлектроника
ТДА7350 ТДА7350А
МОСТ-СТЕРЕОУСИЛИТЕЛЬ 22 Вт ДЛЯ АВТОМОБИЛЬНОГО РАДИОУСИЛИТЕЛЯ
STMicroelectronics
Связанное ключевое слово из системы полнотекстового поиска
Мы используем файлы cookie, чтобы предоставлять наилучшие возможности
веб-опыт и помощь в наших рекламных усилиях. Продолжая использовать
этот сайт, вы даете согласие на использование файлов cookie. Для получения дополнительной информации о
куки, пожалуйста, взгляните на наш
Политика конфиденциальности.
Х
0,11779808998108
E-TDA7560_8335915.PDF Загрузить техническое описание — IC-ON-LINE
E-TDA7560_8335915.PDF Загрузить техническое описание — IC-ON-LINE
[
E-TDA7560 Datasheet PDF Скачать с IC-ON-LINE.CN ] [
E-TDA7560 Datasheet PDF Скачать с Datasheet.HK ] [E-TDA7560 Datasheet PDF Скачать с Maxim4U. com ] 🙂 [Просмотреть в Интернете]
[ Искать больше для E-TDA7560 ]
[Цена и наличие E-TDA7560 от FindChips.com]
Полнотекстовый поиск: Четырехъядерный усилитель мощности Hi-Fi BTL с HDS/обнаружением смещения, режимом ожидания и отключением звука
Номер связанной детали
ЧАСТЬ
Описание
Создатель
TDA7387EPAG
Усилитель мощности Quad BTL с входами режима ожидания и отключения звука
СТ Микроэлектроника
ТДА7567ПД
Интеллектуальный высокоэффективный (класс SB) дифференциальный вход, счетверенный выход BTL с полной диагностикой I2C (включение, постоянная, переменный ток)
СТ Микроэлектроника
ТДА8567 ТДА8567К
4 x 25 Вт BTL Quad усилитель мощности автомобильного радиоприемника
PHILIPS[Philips Semiconductors]
ТДА7057А ТДА7057АК ТДА7057К
2 x 8 Вт стереофонический выходной аудиоусилитель BTL с регулировкой громкости постоянного тока 2 КАНАЛА(А), ЦЕПЬ РЕГУЛИРОВАНИЯ ГРОМКОСТИ, PZFM13 50 А РЕЛЕ С ФИКСАЦИЕЙ ПИТАНИЯ 2 x 3 Вт стереофонический выходной аудиоусилитель BTL
NXP Semiconductors N. V. PHILIPS[Philips Semiconductors]
Маломощный двойной драйвер/приемник RS232 5 В с конденсаторами 0,1 мкФ; Пакет: ТАК; Количество контактов: 16; Температурный диапазон: от -40°C до 85°C ПОСЛЕДОВАТЕЛЬНАЯ НАГРУЗКА ВХОДА, ВРЕМЯ УСТАНОВКИ 16 мкс, 12-битный ЦАП, PDIP20 3 В / Quad / 12-битный ЦАП с выходом по напряжению и последовательным интерфейсом 3 В, Quad, 12- Разрядный ЦАП с выходным напряжением и последовательным интерфейсом Четырехканальный 12-разрядный ЦАП с выходным напряжением, 3 В, с последовательным интерфейсом
