Что такое ADSL сплиттер и зачем он нужен

ADSL сплиттер — это устройство, предназначенное для разделения сигналов в телефонной линии. Его основные функции:

Разделение низкочастотного телефонного сигнала и высокочастотного интернет-сигнала
Обеспечение одновременной работы телефона и интернета на одной линии
Устранение помех и шумов при использовании телефона и интернета
Защита оборудования от скачков напряжения в телефонной линии

Без сплиттера невозможно использовать ADSL-интернет и телефон одновременно на одной линии. Сплиттер позволяет разделить частоты и обеспечить стабильную работу обоих сервисов.

Виды ADSL сплиттеров

Существует несколько основных видов ADSL сплиттеров:

По количеству портов:

Двухпортовые — один вход и два выхода (телефон и модем)
Трехпортовые — один вход и три выхода (телефон, модем и дополнительный порт)

Многопортовые — для подключения нескольких телефонов

По типу подключения:

Встраиваемые — устанавливаются внутрь розетки
Внешние — подключаются к розетке снаружи
Комбинированные — совмещенные с розеткой

По стандарту ADSL:

Annex A — для аналоговых телефонных линий
Annex B — для цифровых ISDN-линий

Схема подключения ADSL сплиттера

Правильное подключение сплиттера очень важно для стабильной работы интернета и телефона. Типовая схема подключения выглядит следующим образом:

Входящая телефонная линия подключается к порту Line на сплиттере
Телефонный аппарат подключается к порту Phone
ADSL-модем подключается к порту ADSL/Modem
Модем соединяется с компьютером через Ethernet или USB

Важно учитывать несколько моментов при подключении:

Сплиттер устанавливается до всех разветвлений телефонной линии
Все соединения должны быть надежными, без скруток
Для подключения рекомендуется использовать качественный телефонный кабель
При наличии нескольких телефонов используются дополнительные микрофильтры

Преимущества использования ADSL сплиттера

Применение сплиттера дает пользователям ряд важных преимуществ:

Возможность одновременно пользоваться телефоном и интернетом
Повышение стабильности интернет-соединения
Устранение помех и шумов в телефонной линии
Защита оборудования от скачков напряжения
Увеличение скорости интернет-соединения
Простота подключения и настройки

Таким образом, ADSL сплиттер является важным элементом для качественной работы интернета по технологии ADSL. Правильный выбор и подключение сплиттера обеспечат стабильную работу как телефона, так и интернета на одной линии.

Особенности подключения ADSL сплиттера в различных ситуациях

В зависимости от конкретных условий, схема подключения ADSL сплиттера может иметь некоторые особенности:

При наличии нескольких телефонных аппаратов

Если в помещении установлено несколько параллельных телефонов, возможны два варианта подключения:

Использование дополнительных микрофильтров для каждого телефона
Установка второго сплиттера для разветвления телефонной линии

Первый вариант более простой и экономичный, второй обеспечивает лучшее качество сигнала.

В случае с офисной мини-АТС

При подключении ADSL-интернета в офисе с мини-АТС схема будет следующей:

Сплиттер устанавливается до входа в мини-АТС
Порт Phone сплиттера подключается ко входу мини-АТС
Порт ADSL сплиттера соединяется с модемом

Это позволит обеспечить интернетом всю офисную сеть, сохранив функциональность телефонной системы.

При использовании IPTV

Если помимо интернета планируется использовать IPTV, потребуется дополнительное оборудование:

ADSL-модем с поддержкой IPTV
IPTV-приставка (Set-Top Box)
Коммутатор для распределения сигнала

В этом случае сплиттер подключается по стандартной схеме, а дополнительное оборудование подсоединяется к модему через коммутатор.

Как выбрать подходящий ADSL сплиттер

При выборе ADSL сплиттера следует учитывать несколько ключевых параметров:

Соответствие стандарту ADSL (Annex A или Annex B)
Количество необходимых портов
Наличие встроенной защиты от перенапряжения
Совместимость с используемым модемом
Качество изготовления и надежность бренда

Для домашнего использования обычно достаточно простого двухпортового сплиттера. Для офисов или сложных домашних сетей может потребоваться более функциональное устройство с дополнительными портами или встроенными фильтрами.

Возможные проблемы при использовании ADSL сплиттера и их решение

Несмотря на простоту устройства, при использовании ADSL сплиттера могут возникать некоторые проблемы:

Отсутствие интернет-соединения

Возможные причины и решения:

Проверьте правильность подключения всех кабелей
Убедитесь, что телефонная линия активна
Попробуйте подключить модем напрямую к линии, минуя сплиттер

Помехи в телефонной линии

Если при работе интернета слышны помехи в телефоне:

Проверьте качество соединений
Замените телефонный кабель на более качественный
Попробуйте использовать дополнительный микрофильтр

Низкая скорость интернета

Для улучшения скорости соединения:

Проверьте качество телефонной линии
Устраните все лишние разветвления до сплиттера
Используйте качественный сплиттер от проверенного производителя

В большинстве случаев проблемы с ADSL сплиттером решаются правильным подключением и использованием качественных компонентов. При сохранении проблем рекомендуется обратиться к специалистам вашего интернет-провайдера.

Телефонный сплиттер схема. Сплиттер — это современное решение для разветвления сети

Когда разрабатывали обычный телефонный аппарат, никому и в голову не могла придти мысль, что телефонные провода когда-то станут использовать для передачи цифрового сигнала. Поэтому для функционирования интернета и телефона на одной линии пришлось использовать специальное разделительное устройство.

Зачем нужен сплиттер

Если высокочастотный сигнал (интернет, ADSL) будет работать одновременно с низкочастотным (PSTN), то в трубке будут постоянно слышны помехи в виде шума (электроника телефона будет «пытаться» расшифровать ВЧ сигнал). С другой стороны, низкочастотная составляющая сигнала будет «тормозить» передачу информации с сервера, т.к. модем посчитает НЧ сигналы за ошибку, которую необходимо исправить.

Чтобы оградить оба сигнала (аналоговый телефонный и цифровой компьютерный) от взаимного влияния, используется фильтр (или сплиттер), подсоединяемый между телефонным кабелем, модемом и телефонным аппаратом. Внешне разделительный фильтр – небольшая коробка из пластика, имеющая один вход для телефонного кабеля и пару выходов под аппарат и модем.

Как работает сплиттер

Получаемую на входе полосу частот фильтр делит на 2 части: одна – для телефонного сигнала, другая – для ADSL-сигнала. В результате разделения устройство выдает для каждого выходного гнезда соответствующую частоту. Телефонная аппаратура, куда входят аппараты, факсы, автоответчики и т.п., получает частоты в диапазоне до 3400 Гц, а модем – все частоты свыше 25000 Гц.

Если в помещении находится несколько телефонов на одном кабеле, то сплиттер ставится у одной розетки. В этом случае приходится тянуть отдельный провод до модема с ADSL выхода. Это не очень-то удобно, т.к. придется перекладывать (кроссировать) телефонную линию, чтобы и модем и телефоны могли работать одновременно. Проблему можно решить путем использования микрофильтров. Эти устройства имеют один выход, один вход. Подобный фильтр монтируется перед каждым телефонным аппаратом. Иногда, для удобства, производители выпускают телефонный провод, куда уже встроен микрофильтр в виде утолщения. В ряде случаев устройство монтируют прямо в распределительную коробку. Сплиттер, по сути, «расширенный» микрофильтр. Последний работает точно так же, как и его «коллега»: разделяет частотный диапазон, не пропуская в телефон высокочастотные сигналы; и препятствует проникновению низких частот в модем.

Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант

1.В разъем LINEсплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать еще один ADSL сплиттер.

2.В разъем MODEMсплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

3.В разъем PHONEсплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE! Иногда этот разъем называют TEL, — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS(Plain Old Telephone Service)

ADSL сплиттер ZyXEL AS 6 EE

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Каскадное подключение.

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать еще один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Использование микрофильтров

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за чрезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем меньше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Еще вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Публикация: www.cxem.net

Смотрите другие статьи раздела .

Сплиттер это устройство позволяющее выполнять частотное разделение нескольких видов сигналов. Таким образом, схема сплиттера предполагает одновременное подключение сразу нескольких устройств к единой линии с использованием коаксиального кабеля. Например, сразу может быть подключен интернет и кабельное телевидение.

Назначение и устройство сплиттеров

Конструкция стандартного сплиттера состоит из коннектора, оснащенного портами для соединения между собой различных устройств, в том числе , телефонов и модемов. В каждой модели количество портов может быть разным, в пределах 2-16 точек. Для их размещения используются боковые стороны устройства.

Виды разъемов также различаются, в зависимости от используемых устройств. Количество установленных портов существенно влияет на функциональность того или иного разветвителя. Чем больше таких разъемов, тем выше возможности конкретного прибора. Следует помнить, что не рекомендуется соединять сплиттеры между собой, поскольку это приводит к снижению их работоспособности.

Кроме стандартных конструкций, существуют так называемые усиленные сплиттеры. Данные устройства, кроме передачи обычных сигналов, позволяют передавать слабые сигналы на значительные расстояния. Хороший коаксиальный разветвитель должен включать в свой состав только высококачественные составные части, поскольку элементы низкого качества постепенно приводят к ослаблению передаваемого сигнала. При одновременном подключении различных устройств могут появиться помехи и снизиться качество передачи. В качественных устройствах подобные недостатки полностью исключаются.

Схема подключения

На линии, подводимой к сплиттеру, спайки и скрутки рекомендуется выполнять в минимальном количестве. Переходными элементами также нужно пользоваться очень осторожно. Идеальным вариантом является прямое соединение АТС и сплиттера.

При наличии в квартире только одной и одного телефонного аппарата, расположенных неподалеку от компьютера, разъем сплиттера LINE подключается напрямую к розетке, PHONE — к телефону, а MODEM — к модему.

При наличии телефона в соседней комнате модем может быть подключен напрямую к телефонной линии, а к сплиттеру подключается только телефонный аппарат. Разъем для модема остается незанятым. Если же параллельно подключено сразу несколько телефонов, то разводка телефонных проводов переделывается таким образом, чтобы они все проходили через разветвитель. В качестве запасного варианта подключения можно воспользоваться несколькими дополнительными разветвителями, предназначенными для каждого телефона. Таким образом, каждый аппарат обеспечивается индивидуальным микрофильтром.

При спаренном телефоне сплиттер включается в разрыв линии, расположенный перед диодной приставкой. Провод, выходящий из разъема PHONE, подводится к диодной приставке, а сам телефон не должен включаться напрямую, непосредственно в разветвитель. После производится проверка функционирования телефона, прежде всего, соблюдение полярности проводов. Если во время проверки выяснилось, что телефон не работает и по нему нельзя никуда дозвониться, телефонные провода необходимо поменять местами между собой в месте подключения.

В том случае, если схема выполнена неправильно, в телефоне могут появиться помехи и посторонние шумы. Работа модема становится неустойчивой, вплоть до полной потери соединения. Поэтому подключение сплиттера и другой аппаратуры должны выполнять квалифицированные .

Как сделать сплиттер своими руками

Сплиттер ADSL — это электрический комбинированный фильтр, созданный для разделения каналов. Слово split с английского переводится как «разделять». Устройство используется в телекоммуникациях. Для того чтобы подключиться к Сети через линию ADSL, необходимо использовать сплиттер. Он разделяет сигналы в телефонной линии.

Что это

Сплиттер ADSL служит для того, чтобы отделять частоту голосового сигнала от частот, использующихся модемом. Он обеспечивает отлаженную работу устройств, которые подключены к телефонной линии. Сплиттеры оснащены специальной защитой от перенапряжения и тока, возникающих в кабелях во время грозы. Прибор небольшого размера, похож на прямоугольную коробочку с тремя разъемами «Line», «Phone», «ADSL». Благодаря ему модем и телефон могут работать без перебоев на одной линии и не зависеть друг от друга.

Иногда вместо этого устройства используют микрофильтр, который устанавливают в месте подключения телефонного аппарата. Часто применяются схемы, при которых микрофильтры подключаются одновременно со сплитерами. Сплиттер ADSL бывает двух типов: Annex A и Annex B. Технология ADSL переводится и расшифровывается как «асимметричная цифровая абонентская линия», она является высокоскоростной.

Технические характеристики

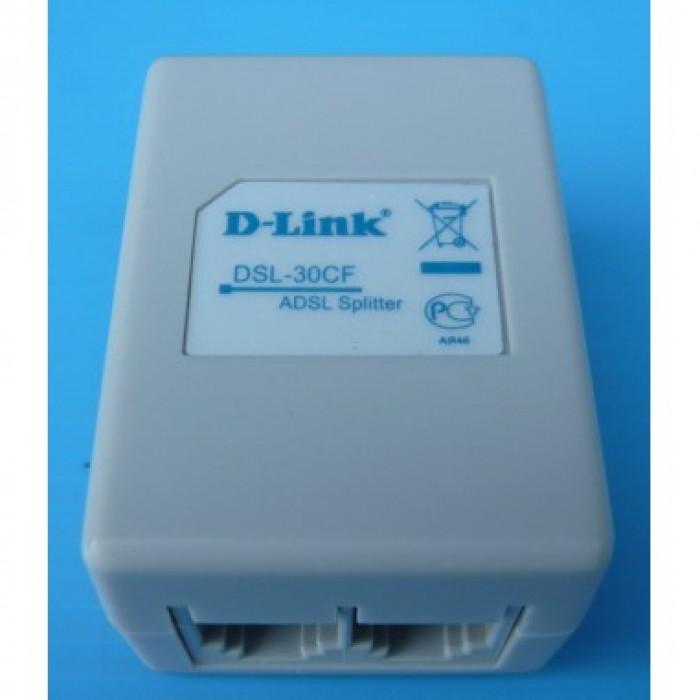

Сплиттер ADSL D-Link DSL 30CF используется для разделения частот оборудования и голосового сигнала. Эту модель сплиттера устанавливают на входе телефона, что позволяет избежать влияния сигналов модема и аппарата, обеспечить им отлаженную работу. У этого сплиттера следующие технические характеристики и описание:

необходим для передачи информации и голоса по одной телефонной линии без перебоев;
для быстрого монтажа используется двухсторонняя клейкая пластина;
присутствует один разъем для подключения к линии, один для телефона, один для модема;
поддерживает сетевой стандарт Annex A;
размеры устройства — 13x10x2.8 см.

Подключать сплиттер достаточно просто, главное — это соблюдение последовательности.

Предназначение

Сплиттер ADSL D-Link используется для того, чтобы подсоединять к линии несколько телефонных аппаратов, находящихся в разных комнатах. У фильтров есть множество элементов защиты, и предназначены они для функционирования в разных системах. Они отфильтровывают высокочастотный сигнал на частотах 20 и 50 кГц. С помощью технологии ADSL несимметрично разделяется пропускная способность с приоритетом входящего трафика.

Передача сигнала происходит на разных частотах, поэтому на телефонной линии не отмечается помех и шумов. Технология получила большое распространение в период развития высокоскоростного Интернета. Кроме этого, данные передаются на высокой скорости, а материальные затраты для пользователя всегда минимальные. Для того чтобы воспользоваться технологией, у абонента должна быть аналоговая телефонная линия с двумя проводками и соответствующий модем. Сигналы передаются на разных частотах, поэтому сплиттер выполняет функцию их разделения и уменьшения помех.

Плюсы и минусы

Сплиттер имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы — кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.

К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.

Параметры

Сплиттер ADSL Annex A работает по стандарту, который передает информацию на высокой скорости вместе с аналоговыми телефонами. Функционируя на этой линии, он использует каналы с шестого по тридцать первый для передачи данных, а с тридцать восьмого по двести пятьдесят пятый — для их приема. Такой сплиттер работает по протоколу G.lite. Стандарт Annex B передает высокоскоростные данные с телефонией ISDN. Устройство использует каналы для передачи данных с тридцать третьего по пятьдесят седьмой, а для приема — с шестьдесят третьего по двести пятьдесят пятый.

Сплиттер имеет спецификацию локальной сети ADSL, нагрузочную емкость на выход телефона, максимальный рабочий ток и импульсовый, определенное время срабатывания по напряжению и защите при токе, напряжение срабатывания разрядника, проходное сопротивление. Все эти параметры указываются в инструкции. Сплиттеры принято устанавливать в помещениях, максимально защищенных от прямых солнечных лучей и высокой влажности. Весит устройство не более сорока граммов.

Особенности

Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

Существует несколько схем подключения сплиттера. Самая распространенная — стандартная. Для нее используется соединительный кабель. Прибор подключается к телефонной линии, а затем устройства — модем и телефон. При каскадном подключении необходимо соединить в сеть несколько телефонов параллельно с модемом. Эта схема подходит для внутреннего подключения и разделяется еще на два способа: присоединение при помощи двух сплиттеров и с использованием фильтра и сплиттера.

Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.

Как подключить

Можно ли самостоятельно настроить ADSL-сплиттер? Подключение этого прибора дома не составляет большого труда, так же как и настройка.

В разъем входа необходимо присоединить телефонную линию. Если у телефона есть разветвления или отводы, то его нужно подключить через микрофильтр, иначе модем будет работать некорректно и медленно.
В разъем прибора Modem подключите модем ADSL. В разных моделях сплиттеров он обозначается как Line-out, ADSL, NT.
Затем телефон, модем, факс, мини-АТС подсоедините к разъему Phone.

Присоединяются сплиттер и модем на разных расстояниях друг от друга. Специалисты советуют использовать в качестве телефонных качественные провода, но не силовые.

ADSL сплиттер для интернета, схема подключения АДСЛ сплиттера к модему и телефону

АДСЛ сплиттер для интернета — устройство, необходимое для разделения частот. Другими словами это небольшое устройство, которое необходимо для нормального функционирования модема и телефонного аппарата на одной абонентской линии одновременно.

Зачем нужен сплиттер ADSL для интернета

Давайте рассмотрим зачем нужен сплиттер. В принцип его работы входит четкое разделение одной линии связи на два канала передачи данных:

Канал для передачи голосовых вызовов, который работает в диапазоне частот от 0. 3 до 3.4 кГц.
Канал передачи данных для осуществления выхода во внешнюю локальную сеть (работает в пределах частот от 26кГц до 1.4 МГц).

Внешне сплиттер для интернета обладает малыми габаритами и практически не отличается от размеров обыкновенной телефонной розетки. Дополнительного питания не требует. Оснащается тремя портами RJ-11, один из которых предназначен для подключения к существующей абонентской телефонной линии, а два других для соединения с ADSL модемом и телефонным аппаратом абонента соответственно.

Схема подключения сплиттера ADSL

На сегодняшний день есть несколько действующих вариантов подключения сплиттера в абонентскую линию:

Самый простой и распространенный вариант — стандартное подключение. В этом случае, при помощи соединительного кабеля, сплиттер ADSL подсоединяется непосредственно к существующей телефонной линии. Далее, идет подсоединение устройств (разъемы для телефона и для модема ADSL соответственно).
Каскадное подключение. Возникает при необходимости соединения двух и более телефонных аппаратов параллельно с модемом. Этот способ реализации в внутренней сети и, в свою очередь, делится на два подтипа:

Подключение при помощи двух сплиттеров. В этом случае второе устройство подключается через разъем, предназначенный для модема, а дальнейшее распределение сети аналогично вышеописанного общепринятого способа монтажа сплиттера ADSL.
Подключение при помощи сплиттера и фильтра. Эта схема практически аналогична предыдущей. Исключением является тот момент, что второй телефон подключается не через сплиттер, а параллельно абонентской розетке.

Сплиттер телефонный на 8 выходов или на 2 линии телефонной связи. Размер: 4DIN 413012 ● 4 130 12 Legrand

Наименование компонента у производителя		Сплиттер телефонный на 8 выходов или на 2 линии телефонной связи. Размер: 4DIN
Наименование серии		Активное оборудование мультимедиа (Legrand)
Номер серии		461
Продуктовая линейка		PL3
Минимальная заказ у производителя		1
Сертификация		не подлежит сертификации
Бренд		Legrand
Товарная группа		VDI
Альтернативные названия
Страна происхождения		Франция
Сертификация RoHS
Код EAN / UPC		3245064130127
Код GPC
Код в Profsector. com		FL7.228.46.367
Статус компонента у производителя		Под заказ Т2

Настройка ADSL подключения, Тонус Телеком

Настройка ADSL подключения

1. Подключение оборудования.

1.1 Оборудование, необходимое для подключения к сети Интернет по ADSL.

Для подключения к сети Интернет по ADSL-технологии необходимы:

Компьютер;
ADSL-модем;
Сплиттер;
Набор кабелей для соединения модема с телефонной сетью и компьютером.

1.2 Требования к компьютеру:

Сетевая карта с интерфейсом Ethernet 10/100Base-T (в случае если модем с Ethernet )
либо USB интерфейс (в случае если модем с USB)
Операционная система любая из следующих: Windows 98, ME, 2000, XP. Vista, 7. 8.

1.3 Порядок подключения оборудования.

Подключение оборудования производится в следующей последовательности:

Подключите сплиттер к телефонной линии;
Подключите к сплиттеру телефонный аппарат и модем;
Подключите компьютер к модему;

1.3.1 Установка сплиттера.

Соедините разъем LINE на сплиттере с телефонной розеткой (линией). Если у Вас установлены телефонные розетки старого образца (пятиштырьковые),

то необходимо будет приобрести переходник на евроразъем (RJ11).

Внимание!!! Если у вас несколько телефонных розеток или имеются параллельные телефонные аппараты, то сплиттер нужно установить до всех разветвлений

вашей телефонной линии. Для стабильной связи очень важно чтобы на телефонной линии до сплиттера и от сплиттера до модема не было ненадёжных

контактов (скруток и т.п.) Так же не рекомендуется использовать для соединений кабель ТРП («лапша»).

1.3.2 Подключение модема.

Соедините разъем модема с надписью DSL или WAN с разъемом сплиттера с надписью MODEM , используя телефонный кабель из комплекта поставки

модема. Соедините порт LAN на модеме с Ethernet-портом на компьютере или Ethernet-коммутатором при помощи Ethernet-кабеля из комплекта поставки.

Если используется модем с USB интерфейсом, то подключение производится через USB -порт. Подключите адаптер питания и включите модем,

нажав кнопку «ON/OFF» на модеме.

1.3.3 Подключение телефонного аппарата.

При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE на сплиттере.

2. Настройка ADSL модема.

Необходимые базовые настройки модема.

VPI (Virtual Path Identifier) = 8
VCI (Virtual Circuit Identifier) = 35
Тип инкапсуляции = LLC (Bridged IP over ATM LLC SNAP (RFC1483))
Категория сервиса = UBR
Режим включения = Router или Bridge.
Modulation = Multimode (поддерживаются стандарты ADSL2+ ,G . DMT и G . Lite).

Для настройки модема необходимо воспользоваться инструкцией производителя, либо настроить с помощью приложенной краткой инструкции (если имеется на ваш модем).

В зависимости от режима включения модема ( Bridge или Router ) настройка PPPoE соединения производится на компьютере ( Bridge ) или на модеме ( Router ).

Как правильно подключить ADSL модем. Подключение ADSL-модема, когда стоит на офисе мини АТС

Как правильно подключить ADSL-модем

Схема подключения ADSL модема на стороне абонента зависит от коммутационной схемы местной телефонной проводки, количества телефонных аппаратов, использования офисных АТС и т.п. Для одновременного использования телефонного аппарата и осуществления доступа в Интернет в схеме подключения ADSL модема необходимо использовать пассивное устройство разделения частот — сплиттер. Обычно сплиттер входит в комплект с модемом, также данные устройства можно приобрести в любом компьютерном магазине.

Что представляет собой сплиттер?

ADSL сплиттер — разделитель каналов голоса и данных. Представляет собой частотный фильтр с одним разъемом «LINE» на входе и двумя «PHONE» и «MODEM» на выходе (Рисунок 1). Позволяет работать ADSL-модему и телефонному аппарату одновременно.

рис.1

Обобщенная Схема 1 подключения ADSL оборудования при использовании сплиттера в качестве частотного разделителя.

Схема 1

Схемы подключения ADSL модема

При наличии в помещении одного телефонного аппарата Необходимо использовать схему приведенную выше — Схема 1..

При наличии в помещении нескольких телефонных аппаратов Существует ряд стандартных схем подключения, используя сплиттер

Внимание! Обязательным условием подключения является установка ADSL сплиттера до активного телефонного оборудования. Все телефоны, факсы подключаются строго после сплиттера.

Схема 2 используется при возможности подключения телефонных аппаратов через телефонный разветвитель.

Схема 2

2.3. Смешанная схема подключения, используется два ADSL сплиттера.

Схема 3 применяется в случае сложной телефонной проводки. Исходя из ее особенностей, схема подключения может быть изменена.

Схема 3

2.4 При наличии у абонента мини-АТС (офисной АТС).

Внимание! Обязательным условием подключения является установка ADSL сплиттера до активного телефонного оборудования. Офисная АТС подключается строго после сплиттера. Ниже приведена схема подключения, Схема 4.

Схема 4

ПрофТелеком — Как правильно подключить ADSL модем. Подключение ADSL-модема, когда стоит на офисе мини АТС

Подключение оборудования

1. Оборудование, необходимое для подключения к сети Интернет по технологии ADSL

Для подключения к сети Интернет по ADSL-технологии необходимы:

Компьютер;
ADSL-модем;
Сплиттер;
Набор кабелей для соединения модема к телефонной сети и компьютеру.

ADSL-модем (далее просто «модем») — устройство передачи данных по телефонной линии между оборудованием оператора и клиентским компьютером.

Сплиттер (делитель) — устройство, предназначенное для разделения сигнала в телефонной линии на две составляющие: обычный телефонный сигнал и высокочастотный модемный сигнал. Сплиттер защищает телефонные аппараты от высокочастотных модемных сигналов, передающихся по телефонной линии при использовании ADSL-технологии. В зависимости от схемы подключения вам могут понадобиться дополнительные микрофильтры.

Микрофильтр — устройство, устанавливаемое перед телефонным аппаратом для защиты его от высокочастотных сигналов модема.

Телефонная линия — участок кабеля, соединяющий телефонные розетки, установленные в квартире, с оборудованием АТС. При заключении договора на подключение по ADSL-технологии, на АТС производится переключение (кроссирование) телефонной линии таким образом, чтобы обеспечивалась одновременная работа телефона и ADSL.

Кабели — все необходимые для подключения кабели обычно входят в состав комплекта модема.

2. Порядок подключения оборудования

Схема подключения представлена на рисунке:

Подключение оборудования производится в следующей последовательности:

Подключите сплиттер к телефонной розетке;
Подключите к нему телефонный аппарат и модем;
Подключите компьютер к модему;
При необходимости параллельно подключить дополнительные телефонные аппараты, приобретите микрофильтры и подключите аппараты через них.

2.1 Установка сплиттера

Соедините разъем LINE на сплиттере с телефонной розеткой. Если в Вашей квартире установлены телефонные розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евроразъем (RJ11).

2.2 Подключение модема

Соедините разъем модема с надписью DSL с разъемом сплиттера с надписью MODEM, используя телефонный кабель из комплекта поставки. Если Вы подключаете модем к компьютеру через сетевую карту (Ethernet-адаптер), соедините порт LAN на модеме с Ethernet-портом на компьютере при помощи Ethernet-кабеля из комплекта поставки; если Вы подключаете модем к компьютеру через USB-порт — соедините порт USB на модеме с USB-портом на компьютере при помощи USB-кабеля из комплекта поставки. Подключите адаптер питания и включите модем.

Внимание! При подключении модемов некоторых производителей (например, ZyXEL) к компьютеру через USB-порт подключение модема к USB-порту компьютера следует производить только после появления соответствующего сообщения во время установки драйвера!

2.3 Подключение телефонного аппарата

При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE на сплиттере.

2.4 Установка микрофильтров

Микрофильтр устанавливается в разрыв между телефонной розеткой и телефонным аппаратом. Микрофильтр не влияет на работу телефона и при правильном соединении телефонный аппарат должен работать также, как и до установки микрофильтра.

Перейти к настройке модема.

Подробности по телефону: 79-55-44.

kic.kubtelecom.ru — Главная

В настоящее время телефонное общение, прочно вошедшее в повседневный быт, является как правило доминирующим в деловой, общественной и других сферах жизни. Благодаря телефону повышается оперативность решения огромного количества вопросов, отпадает необходимость посылать письма, телеграммы или ехать в другое учреждение, на предприятие или фирму. Телефонная связь обеспечивает двусторонний непрерывный обмен информацией на любом расстоянии. По телефону проводятся переговоры, отдаются распоряжения, излагаются просьбы, даются консультации, наводятся справки. Телефонная связь — один из наиболее массовых и оперативных видов связи.

При эффективном использовании телефон становится важнейшим компонентом создания как имиджа фирмы, так и человека. Именно от приема или первого звонка, который будет оказан потенциальному партнеру или собеседнику на другом конце провода, от того, как сложится предварительный разговор, во многом зависит, не станет ли он последним. От телефонных переговоров в конечном счете зависит репутация как в мире бизнеса, так и среди широких кругов потребителей, а также размах ее деловых и личностных операций.

На сегодняшний день трудно представить себя без телефона, который является неотъемлемым элементом не только успешного ведения дел, но и источником новой информации.

За последнее десятилетие Интернет, перестав быть развлечением, простейшим способом обмена информацией и объектом академических исследований, стал частью культуры, повседневной жизни людей в любой точке планеты, также и незаменимым инструментом ведения бизнеса. Ведь Интернет — это наиболее эффективный инструмент развития торговли и рекламы, маркетинговых коммуникаций, воздействия на аудиторию без территориальных и национальных границ.

Исходя из этого, можно сказать, что телефония и доступ в Интернет – это просто необходимый атрибут как любого успешного и современного предприятия, так и конечного домашнего пользователя.

АО КУБИНТЕРСВЯЗЬ предоставляет услуги телефонии и доступа к Интернет в Краснодаре.

Настенный телефонный адаптер с дуплексным разъемом

— 3 шт., Цвет слоновой кости

Возврат
Пожалуйста, свяжитесь со службой поддержки клиентов для получения номера RMA перед отправкой любых возвратов.

Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

Некоторые виды товаров не подлежат возврату.Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или гигиенического назначения, опасные материалы или легковоспламеняющиеся жидкости или газы.

Дополнительные невозвратные товары:
Активированные спутниковые ресиверы
Подарочные карты
Загружаемые программные продукты
Некоторые предметы здоровья и личной гигиены

Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

Не отправляйте товар обратно производителю.

Есть определенные ситуации, когда предоставляется только частичный возврат (если применимо)
Книга с явными признаками употребления
CD, DVD, кассета VHS, программное обеспечение, видеоигра, кассета или виниловая пластинка, которая была открыта
Любой товар не в исходном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой
Любой предмет, возвращенный более чем через 30 дней после доставки

Возврат (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо с уведомлением о том, что мы получили ваш возвращенный товар.Мы также сообщим вам об утверждении или отклонении вашего возмещения.
Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

Просроченный или отсутствующий возврат средств (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально отправлен, может пройти некоторое время.
Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
Если вы выполнили все это и еще не получили возмещение, свяжитесь с нами по адресу [email protected].

Предметы продажи (если применимо)
Возврат возможен только за товары по стандартной цене, к сожалению, за товары со скидкой возврат не возможен.

Биржи (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам письмо по адресу daniel @ totalcomminc.com и отправьте свой товар по адресу: 51 W Center St, Ste 233 Orem Utah US 84057.

Подарки
Если товар был отмечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат.

Если товар не был помечен как подарок при покупке, или если даритель получил заказ, чтобы передать его вам позже, мы отправим дарителю возмещение, и он узнает о вашем возврате.

Доставка
Свяжитесь с нами, чтобы получить номер RMA для всех возвратов.

Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки.Мы не гарантируем получение возвращенного вами товара.

Фильтры и разветвители — Sonic

Фильтры

DSL предотвращают помехи между резидентным шлюзом и другими аналоговыми устройствами, подключенными к телефонной линии. К каждой линии, соединяющей телефон или факс, следует подключить фильтр или разветвитель. Отсутствие фильтров может привести к снижению скорости, прерывистому соединению и помехам в линии при использовании телефона. Эти проблемы могут быть периодическими — поэтому, если телефонные линии работали без фильтра в течение некоторого времени, а затем у них возникли проблемы, включение фильтра было бы первым шагом.

Однолинейный фильтр DSL.

Разветвители

можно использовать, когда вам нужно подключить аналоговое устройство к тому же телефонному разъему, что и RG. Разветвитель будет иметь сторону DSL и сторону телефона, маркированную для использования. Если у вас возникли проблемы с подключением к Интернету после установки разветвителя, дважды проверьте, не подключен ли RG к телефонной стороне разветвителя — так как это помешает вам получать данные.

Однолинейный разветвитель DSL.

Подключение к Интернету

Убедитесь, что RG не подключен к каким-либо фильтрам, а если он подключен к разветвителю, это делается через сторону DSL. Следующим шагом будет подключение RG к телефонной розетке напрямую, минуя сплиттер, чтобы исключить возможность неисправности сплиттера. Если проблема не устранена, отключите все другие устройства, подключенные к другим разъемам, чтобы исключить, что их фильтры вышли из строя.

Шум на телефонной линии

Убедитесь, что используемый телефон или факсимильный аппарат подключен к фильтру или к телефонной стороне разветвителя.Если проблема не исчезнет, попробуйте обойти сплиттер и подключить его непосредственно к телефонной розетке, убедившись, что RG отключен.

Коррозия

Коррозия со временем может накапливаться на фильтрах и разделителях и вызывать проблемы. Вы можете проверить наличие коррозии, отключив устройство от сети и поднеся к свету. Металлические штифты должны быть гладкими. Если присутствует коррозия, возможно, пришло время купить новый фильтр.

Лучшая цена телефонный разветвитель — Отличные предложения на телефонный разветвитель от мировых продавцов разветвителей

Отличные новости !!! Вы попали в нужное место для телефонного разветвителя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший телефонный разветвитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили телефонный разветвитель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете значительно сэкономить.

Если вы все еще не уверены в разветвлении телефона и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести phone splitter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Gigaware DSL Phone Line Filter, Single Line with Splitter — RadioShack

Политика возврата RadioShack.com через Интернет

Из-за COVID-19 обработка возврата может занять больше времени, чем обычно. Пожалуйста, подождите от 14 до 21 дня, прежде чем связаться со службой поддержки клиентов относительно статуса вашего возврата.Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением покупной цены за вычетом доставки, обработки или других дополнительных расходов. См. Раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНАЯ ИНФОРМАЦИЯ: За некоторыми исключениями, возврат осуществляется в форме кредита интернет-магазина, подлежащего погашению в RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за покрытие любых транспортных расходов при возврате вашего товара (ов).

Убедитесь, что вы отправили ваш товар (-ы) обратно в полном соответствии с нашей Политикой возврата через Интернет:

Товар (-ы) необходимо отправить обратно в течение 30 дней с даты доставки.
Товар (-ы) должны быть неиспользованными и в новом состоянии.
Все товары должны быть возвращены в оригинальной упаковке со всеми прилагаемыми аксессуарами и документами.
При возврате, отправленном обратно на наш склад без разрешения на возврат, созданного в нашем Центре возврата или связавшись с нашей службой поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не может принимать возврат некоторых товаров. Товары, которые не подлежат возврату, указаны в Интернете. Невозвратные товары включают:

Продукты, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
Открытое программное обеспечение или комплекты.
Неисправные электронные носители (например, флэш-накопители USB и карты памяти).
Средства личной гигиены (например, маски для лица, защитные маски).
Товары, перечисленные как окончательная продажа или невозвратные.
Продукты, приобретенные не на RadioShack.com.

Возврат внутри страны (США)

Для возврата или обмена товара:

Начните с посещения нашего центра возврата по адресу radioshack.com / returns и введите адрес электронной почты, который вы использовали при размещении заказа.
Ваш запрос на возврат товара должен быть отправлен в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; Вы несете ответственность за оплату обратной доставки. Стоимость обратной доставки будет вычтена из суммы возврата.
Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые хотите вернуть.Следуйте инструкциям, чтобы распечатать этикетку обратной доставки.
Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата из возвращаемой посылки, чтобы гарантировать, что посылка будет возвращена на наш склад.
Вы можете вернуть посылку в любое почтовое отделение США. Как только ваш возврат будет получен и обработан на нашем складе, вам будет отправлено электронное письмо с подтверждением.

Международный возврат

Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет этикетки с предоплаченным возвратом, и вы несете ответственность за покрытие транспортных расходов.Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой возврата через Интернет.

Чтобы вернуть товар (-ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected] или позвоните нам по телефону 1-800-THE-SHACK (1-800-843-7422). Мы предоставим вам этикетку для возврата, которую вы можете передать любому из местных перевозчиков. Отправляйте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

RadioShack Returns
900 Terminal Road # 244
Fort Worth, TX 76106

Поврежденные или дефектные товары

Если вы получили поврежденный или бракованный товар от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Сообщите представителю номер вашего заказа, номер позиции и номер отслеживания из исходного электронного письма с подтверждением. Представителю также понадобятся ваш адрес электронной почты и номер телефона.

● RadioShack.com сделает все возможное, чтобы помочь вам с возвращением.

● Неисправный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что больше.Обратитесь за помощью к представителю службы поддержки клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить оказание помощи.

● Поврежденные или дефектные товары будут заменены, если они доступны, или будет предоставлен кредит магазина RadioShack.com.

Пропал предмет (ы)

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack.com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных при транспортировке предметов.Сообщите представителю номер вашего заказа, номер позиции, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также понадобятся ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет предоставлен кредит магазина.

Отмена заказа

Поскольку ваш заказ обрабатывается максимально быстро, в обычное рабочее время существует 15-минутное окно для отмены заказа.Если вы разместили заказ по ошибке, немедленно позвоните в службу поддержки по телефону 1-800-843-7422. Если запрос на отмену поступает более чем через 15 минут после размещения заказа или в нерабочее время, заказ будет доставлен и должен быть обработан как возврат после доставки.

Гарантии на продукцию

Щелкните здесь , чтобы ознакомиться с положениями и условиями для всех штатов.

Многие товары, которые продаются на RadioShack.com, поставляются с гарантией производителя.Применимую информацию о гарантии обычно можно найти внутри коробки или упаковки. За дополнительной информацией о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется гарантия 90 дней или 1 год, в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, в отношении любого продукта, произведенного сторонней организацией, кроме RadioShack.

ЗА ИСКЛЮЧЕНИЕМ ЗАКОНОДАТЕЛЬСТВ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОСОБЕННО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ ПРОИЗВОДСТВА: [A] истечения срока действия ЛЮБЫХ ПРИМЕНИМЫХ ЯВНЫХ ГАРАНТИЙ, ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПОКУПКИ.

RadioShack не несет ответственности за любые убытки или ущерб (включая косвенные, особые, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этой квитанции.В некоторых штатах не допускаются ограничения подразумеваемых гарантий (например, гарантии товарной пригодности или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут к вам не относиться. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

Продукты, которые подвергались неправильному использованию (включая статический разряд), небрежному обращению, аварии или модификации, или которые были спаяны или изменены во время сборки и не могут быть протестированы, исключаются из любой гарантии RadioShack.com.

Продукты, которые мы продаем, не авторизованы для использования в качестве критических компонентов в устройствах, имплантируемых человеку, или устройствах или системах жизнеобеспечения. Критическим компонентом является любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, отказ от работы которых, как можно разумно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя.Копия конкретной гарантии, если она предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям производителя. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для международных клиентов или клиентов, путешествующих за границу: продуктов, приобретенных на RadioShack.com или через наши розничные точки в США не подлежат возврату для гарантийного обслуживания ни в одном из наших международных представительств.

90-дневная ограниченная гарантия

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение девяноста (90) дней с даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack.RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Данная гарантия не распространяется на: (a) повреждения или неисправности, вызванные или связанные с неправильным обращением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, переделками, авариями, стихийными бедствиями (такими как наводнения или молнии) или превышением напряжения или текущий; (б) ненадлежащим или неправильно выполненным ремонтом лицами, не авторизованными сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) расходы на транспортировку, доставку или страхование; (f) затраты на снятие, установку, настройку, настройку или переустановку продукта; и (g) претензии лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется данная гарантия, доставьте продукт и товарный чек RadioShack в качестве доказательства даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом (а) заменит продукт таким же или сопоставимым продуктом, или (б) вернет покупную цену. Все замененные продукты и продукты, за которые производится возврат, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ.ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ БЫТЬ НАЛОЖЕННЫМ ЗАКОНОДАТЕЛЬСТВОМ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ЦЕННОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ДЕЙСТВУЮТ ПО ДЕЙСТВУЮЩЕЙ ГАРАНТИИ.

, ЗА ИСКЛЮЧЕНИЕМ УКАЗАННОГО ВЫШЕ, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМ ДРУГИМ ЛИЦОМ ИЛИ ЛИЦОМ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРЯ ИЛИ УЩЕРБ, ВЫЗВАННЫЙ НАПРЯМУЮ ИЛИ НЕПОСРЕДСТВЕННЫМ ИСПОЛЬЗОВАНИЕМ ПРОДУКЦИИ. НАРУШЕНИЕ ДАННОЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УБЫТКИ, ВЫЗВАННЫЕ НЕУДОБСТВАМИ И ЛЮБЫМИ УБЫТКАМИ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ И ЛЮБЫЕ КОСВЕННЫЕ, СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ ВОЗМОЖНОСТЬ ТАКИХ УБЫТКОВ.

В некоторых штатах не допускается ограничение срока действия подразумеваемой гарантии или исключение или ограничение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не относиться к вам. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

Ограниченная гарантия на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие в этом продукте дефектов материалов и изготовления при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине RadioShack.com, принадлежащем RadioShack. , или авторизованный франчайзи или дилер RadioShack. RADIOSHACK НЕ ДАЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack
900 Terminal Rd # 244
Fort Worth, TX 76106 USA
www.radioshack.com
1-800-THE-SHACK

Обновлено 21.01.

Разветвитель и объединитель подключений RJ45 для телефона и Ethernet

Характеристики продукта — 2-портовый разветвитель / объединитель RJ-45 — CTG-37049

Этот 2-портовый пассивный разветвитель удобен, когда вам нужно другое сетевое соединение, но у вас нет времени или денег, чтобы добавить еще один кабельный ответвитель. Просто подключите одно устройство к сетевому порту рабочей области, а другое — к соответствующему порту коммутационной панели.теперь вы можете управлять двумя сетевыми устройствами по одному и тому же сетевому кабелю. Продается индивидуально, этот элемент необходимо использовать парами для каждой установки, по одной на каждом конце кабеля.

Операция Plug and Play
Пассивное решение
Поддерживает скорость сети до 100 Мбит / с
Без вмешательства в сеть
Пожизненная гарантия

Примечание. Это устройство не работает как концентратор, коммутатор или маршрутизатор. Он требует 2 IP-соединения и позволяет объединить их в 1 кабель, а затем разделить их обратно на 2.

Характеристики продукта — 2-портовый разветвитель RJ-45 — CTG-01938

Если вам нужно подключить два телефонных устройства к одной розетке, модульные Т-образные переходники помогут вам выполнить правильное подключение. Т-образный адаптер предоставляет мужчинам и женщинам возможность подключения нескольких устройств. Идеально подходит для подключения телефона и факсимильного аппарата к одному разъему.

Разъемы: от одного мужчины RJ-45 до двух женщин RJ-45
Предназначен для: приложений передачи данных / АТС
Использование: подключение устройств RJ45 к одной розетке

Примечание. Это устройство не работает как концентратор, коммутатор или маршрутизатор.Это устройство предназначено для разделения телефонных соединений с разъемами RJ-45.

Технические характеристики — 2-портовый разветвитель / сумматор RJ-45

Гарантия: пожизненная
Цвет: серый
Вес: 0,090 фунта

Технические характеристики — 2-портовый разветвитель RJ-45

Гарантия: пожизненная
Цвет: белый
Вес: 0,030 фунта

Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?

Вы также можете позвонить нам по бесплатному телефону 866-222-0030

Разветвитель для прослушки, в качестве источника питания используется телефонная линия, без батарей

Телефонный перехватчик скрывается в стандартном двухстороннем телефонном адаптере и устанавливается за секунды с использованием штатной телефонной розетки.При прослушивании телефонных разговоров следует учитывать, что нет необходимости в батарее . Вся энергия для телефонного передатчика обеспечивается напряжением телефонной линии. Линейный ток питает все передатчики системы видеонаблюдения для мониторинга связи.

Адаптер подключен к розетке и обычно в режиме ожидания не передает. Он передается, когда телефонная трубка поднята, и ток телефонной линии активирует модуль прослушки.

Двухсторонний разветвитель для прослушки получает питание от телефонной линии. Таким образом, наша телефонная подслушивающая установка может передавать обе стороны разговора бесконечно.

Характеристики :

Размеры устройства очень компактные. Похоже на обычный разветвитель телефонной линии.
Батарея не используется.
Высококачественная прецизионная печатная плата.
Качественное золотое покрытие контактных пластин.
Активные и пассивные элементы от ведущих мировых брендов.

Характеристики

Рабочее напряжение: Телефонная линия

Размеры: 1 см x 1 см x 3 см. Сверхмалый дизайн подслушивающего устройства, предназначенный для наблюдения за телефоном и для мест, где устройство трудно спрятать.

Стабильность: Преобразователь имеет 3 каскада RF с буферизацией для стабильности.

Частота: Диапазон частот приблизительно 433.x (Под контролем кристалла кварца).

Расстояние: Большой диапазон передачи. Проникает сквозь стены и потолок.

Безопасность: В наших уникальных преобразователях используется специальный материал для герметизации, обеспечивающий безопасность.

Мощность: Выходная мощность ВЧ до 20 мВт.

Звук: Очень четкий, с обеих сторон.

Регулировки: Никаких регулировок не требуется.

Устройство поставляется полностью собранным и готовым к использованию, как показано на рисунке.

Просто подключите его к линии, и он начнет передачу.

В комплект входит:

1 X Тип двойного адаптера, передатчик для прослушивания телефонных разговоров.

Как использовать телефонный разветвитель?

Подключите разветвитель линии DSL к настенной розетке, которую вы используете для подключения к модему DSL.Разветвитель разделяет службы разъема на две части: одну для телефона и одну для модема. Подключите телефонный провод к одному из гнезд разветвителя . Подключите другой конец провода к разъему на задней стороне модема DSL.

Щелкните, чтобы увидеть полный ответ.

Также знаете, можно ли использовать разветвитель на телефонной линии?

Можно использовать две телефонные линии без , используя два телефонных линий , но вам, , придется либо перемонтировать свои розетки, либо купить двухлинейный разветвитель .Эти устройства подключаются к стандартному двухполюсному разъему с двумя линиями и разделяют линию на , направляя первую линию с на на один разъем , а вторую линию на другой разъем.

Также знаете, как работает 2-х линейный телефон? Система с 2 линиями телефона на самом деле представляет собой две отдельные линии , которые предоставляют два разных номера телефона . Двухлинейная телефонная система — это экономичный способ для домашних сотрудников или внешних подрядчиков поддерживать деловую связь отдельно от домашнего (или личного) телефона , телефонного номера и линии .

Люди также спрашивают, а как разделить телефонное соединение?

Как разделить телефонный провод

Приобретение разветвителя телефонной линии в любом крупном магазине электроники, хозяйственном магазине или интернет-магазине.
Отключите телефонную линию от розетки дома.
Подключите разветвитель телефонной линии к домашней розетке.
