Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку  и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности.  На практике они применяются для:

  • холодильных установок;
  • систем бытового и промышленного отопления;
Рис. 1. Терморегулятор для системы бытового отопления
  • как розеточный вход для подключения обогревательного оборудования;
  • терморегулятор для теплого пола;
  • приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

  • Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
  • Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
  • Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Рис. 2. Принцип действия терморегулятора с датчиком температуры

Принцип действия данного устройства заключается в следующем:

  • Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
  • В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
  • В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
  • При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
  • После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
  • Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
  • После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
  • В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

В зависимости от расположения термодатчика, подразделяются на терморегуляторы со встроенным сенсором и с выносным. Встроенный датчик находится непосредственно в самом устройстве, а выносной можно расположить на каком-то удалении, в зависимости от длины кабеля.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

  • Механические;
  • Электромеханические;
  • Цифровые;
  • Дистанционные.
Рис. 3. Цифровой и электромеханический терморегулятор

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

Рис. 4. Подключение терморегулятора напрямую

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или  холодильного агрегата.

Рис. 5. Схема подключения терморегулятора через автоматический выключатель

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N  напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Рис. 6. Схема подключения терморегулятора через контактор

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

  • Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
  • Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
  • Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.
Рис. 7. Степень пыле-влагозащищенности
  • Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.
Рис. 8. Управление терморегулятором через мобильное приложение
  • Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

  • Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
  • Виглеб Г «Датчики» 1989
  • Дж. Фрайден «Современные датчики. Справочник» 2005
  • Олейник Б.Н. «Приборы и методы температурных измерений» 1987

Температурное реле. Принципы его работы.

05.10.2018

Температурным реле называется чувствительный аппарат, с помощью которого можно управлять работой оборудования при повышении или понижении температуры в помещении, где такое реле установлено. Датчики, которые воспринимают смену температуры, это биметаллические элементы или термочувствительный баллон, в котором изменяется давление пропорционально изменению температурного режима окружающей среды.


В системах кондиционирования воздуха и отопления в помещениях широко распространено комнатное температурное реле. Чтобы проверить работу этого прибора, при установке, его регулируют так, чтобы температура была ниже комнатной, возле него устанавливают специальный контрольный термометр. Примерно через 10 минут чувствительный биметаллический элемент нагревается до температуры окружающей среды, тогда нужно повернуть рычаг аппарата вверх. Контакты замкнутся при температуре, которая не должна превышать температуру, показывающую на контрольном термометре, более чем на 2 градуса. Если же контакты не замыкаются, температурное реле необходимо перенастроить заново. Если величина перенастройки выше 5, тогда этот аппарат следует заменить на новый. Кстати, работу комнатного реле проверяют вольтметром. Если аппарат исправный, тогда при замкнутых контактах напряжение будет отсутствовать, при разомкнутых, наоборот, присутствовать.

Для нормального функционирования реле температуры, определяющее значение имеет место его расположения. Важно, располагать его на высоте около 1,5 м от пола, на одной из внутренних стен помещения. Для его правильной работы, необходимо устранить любые источники тепла, которые могут как-либо на него воздействовать, например, освещение ламп, прямой солнечный свет и т.п. Температурное реле должно воспринимать среднюю температуру воздуха в помещении. Прибор также оснащен специальными переключателями, которые необходимо установить на определенный режим работы реле. Так, один переключатель будет управлять работой вентилятора, а другой - переводом агрегата на режим либо охлаждения, либо нагрева. Если хоть один переключатель выходит из строя, необходимо заменить основание или целиком весь прибор.


Реле температуры с термочувствительным баллоном применяют в холодильных установках. Термочувствительный баллон, при этом, должен быть заполнен специальной охлаждающей жидкостью. Реле монтируют вне охлаждаемого объема, а его баллон - рядом с ним, на испарителе. Для проверки работы такого аппарата контрольный термометр устанавливают рядом и термобаллоном. Аналогично, по истечении 10 минут, контакты разомкнутся, когда температура на реле покажет температуру проверяющего термометра не выше, чем на 2 градуса. Если этого не произошло за 10 минут, тогда следует немного урегулировать реле на требуемый диапазон температур. Аппарат, требующий значительной регулировки, следует полностью заменить на новый. Работу такого агрегата проверяют также вольтметром. При разомкнутых контактах, вольтметр покажет наличие напряжения. Чтобы настроить температурное реле ниже показания термометра, нужно повернуть его регулировочную рукоятку. Так, в случае замыкания контактов, стрелка вольтметра окажется на нуле, в другом случае необходимо заменить прибор на новый.


Реле температуры наружного воздуха с термобаллоном применяется в теплонасосных установках. Как правило, его устанавливают на щите компрессорно-конденсаторного агрегата или монтируют под выступом крыши здания с внешней стороны. В таком случае, температурное реле нужно защитить от солнечного облучения, дождя или сильного ветра.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

РТ50 реле температуры

ОВЕН РТ50 – это реле температуры (капиллярный термостат) для систем вентиляции и кондиционирования, а также отопления и горячего водоснабжения. РТ50 – реле температуры, положение контактов которого зависит от температуры контролируемой среды.

Термостат РТ50 предназначен для контроля и регулирования температуры в системах вентиляции, кондиционирования, отопления и горячего водоснабжения, выполняя функции защиты от замерзания или перегрева. В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).

РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.

РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65. Контактная группа повышенного качества обеспечивает отсутствие «залипаний» при длительном использовании. Повышенная пылевлагозащита позволяет использовать реле в помещениях с повышенной влажностью и конденсатом. Порог срабатывания реле и дифференциал настраивается пользователем.

Функции термостата ОВЕН РТ50:

  • защита водяного калорифера нагрева в системах вентиляции от замерзания;
  • включение и выключение циркуляционного насоса в системе ГВС;
  • сигнализация о прорыве перегретого теплоносителя в системе отопления.

Основные характеристики

  • Тип чувствительного элемента – капиллярная трубка без термобаллона (наполнитель – парообразный).
  • Длина капиллярной трубки: 1/ 2/ 3/ 4/ 6 и 11,5 м.
  • Диапазон задаваемой уставки температуры: -30…+15 0С.
  • Настраиваемый дифференциал: 2…10 0С.
  • Максимальная температура чувствительного элемента +120 °С.
  • Степень защиты корпуса и электроразъема реле – IP65.
  • Коммутируемый ток – AC до 400 В 16 А / DC 12 Вт 220 В.
  • Сброс – автоматический.

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор


От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы - устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку - возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

Терморегуляторы для инфракрасных систем

"Проводные" и беспроводные варианты

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью  оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

  • стационарный – прибор устанавливают в стену, подключаясь к проводке;
  • переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

  • модели с выносным датчиком;
  • термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

  • механические;
  • электронные;
  • GSM управляемые;
  • Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные  в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

  • -5°С до +45°С;
  • 0°С до +100°С;
  • -15°С до +30°С;
  • и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

преимущества и недостатки, область применения

Содержание статьи:

Для обогрева помещений применяются различные приборы с возможностью автоматического контроля их основных рабочих параметров. Для реализации подобной функции используется термореле с регулировкой температуры.

Общее описание устройства

Термостат отключает нагревательный прибор при достижении определенной температуры

Температурное реле или термостат является основной деталью, которая управляет функционированием бытовых приборов отопления. Также он входит в конструкцию водонагревателей и вентиляторов, климатической техники.

Термореле (термостат) – это блок управления отопительной или охлаждающей системой, выполняющий конкретные задачи:

  • Экономия ресурсов. Котел или другая подобная техника с терморегулятором потребляет меньше электричества или газа. Реле отключает прибор, как только температура воздуха в помещении достигла нужного значения.
  • Повышение комфорта. При наличии реле для контроля температуры не нужно следить за работой котла.
  • Обеспечение безопасности. Термореле на включение/выключение оповещает пользователя о перегреве оборудования.

Основной задачей термостата называют контроль температурных показателей теплоносителя. Пользователь самостоятельно задает требуемые характеристики, после чего прибор поддерживает их на оптимальном уровне.

Принцип действия

Реле температуры функционирует по довольно простой схеме. Котлы, оборудованные данным конструктивным элементом, также оснащаются термодатчиком. Он собирает информацию относительно температуры теплоносителя, циркулирующего в системе. При этом комнатные датчики регистрируют климатические показатели в самом помещении. Собранная информация поступает на блок управления.

Принцип работы простейшего термореле заключается в том, что встроенный в устройство регулятор сверяет полученные данные с заданными пользователем настройками. В последующем он повышает мощность прибора или, наоборот, уменьшает ее.

Разновидности приборов

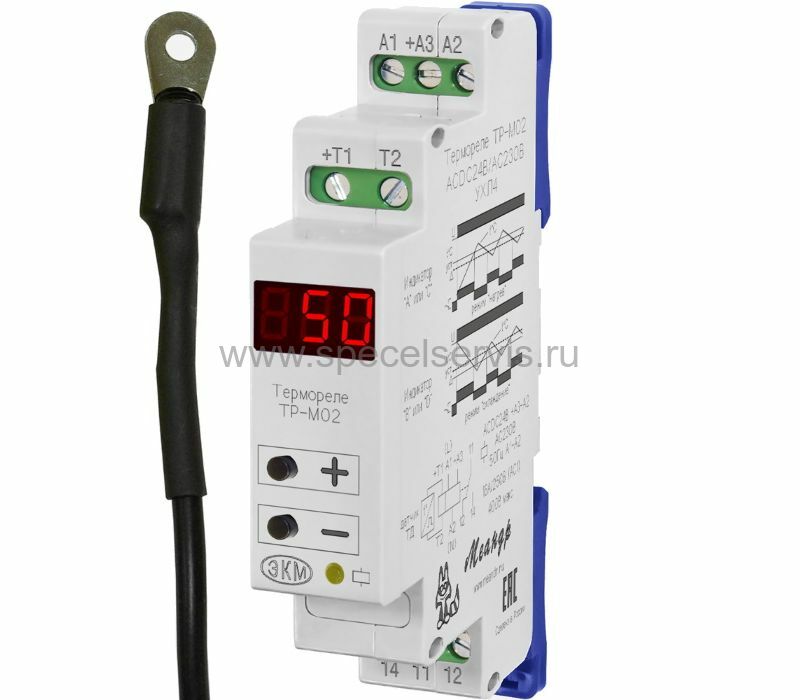

Механический терморегулятор с выносным датчиком

На рынке встречаются термореле с разным внешним видом, конструкционными особенностями и характеристиками. В зависимости от способа монтажа подобные устройства бывают стационарными и розеточными (переносными). Первая разновидность термореле устанавливается непосредственно в стену. Переносные варианты имеют возможность быстрого подключения, что привлекает многих пользователей.

По месту расположения датчиков выделяют:

  • термореле с выносным датчиком температуры;
  • агрегаты со встроенным датчиком.

В первом случае датчик размещают на конце кабеля, отходящего от температурного реле. Его длина может быть разной – от 10-20 см до нескольких метров.

Когда в схеме термореле присутствует датчик выносного типа, можно рассчитывать на более точную регулировку климатических показателей помещения.

Преимуществом устройства называют то, что их чувствительные элементы разрешается устанавливать на улице, в погребе и различных подсобных помещениях. Во время работы таких контролеров практически исключены ошибки. Единственным недостатком реле с выносным датчиком называют появление сбоев при исчезновении электричества.

Механические варианты

Подобные датчики температуры и реле считаются самыми доступными и простыми в использовании. Они работают благодаря присутствию в конструктивной схеме биметаллической пластинки. Отключение и настройка рабочих параметров устройства осуществляется при помощи рычага и поворотного колеса.

Недостатком механических моделей называют сложность их монтажа. Они устанавливаются в углубление в стене и напрямую подключаются к сети.

Электронные модели

Электронный регулятор температуры со встроенным датчиком

Популярностью пользуются и электронные термореле и датчики. Они точнее измеряют климатические параметры помещения благодаря наличию в составе конструкции полупроводниковых деталей, работающих от тока 24 В. Подобные устройства могут подключаться напрямую к электрической сети или применяются батарейки.

Электронное термореле оснащено монитором. Это облегчает выполнение настройки устройства, оповещает пользователя о результатах последнего замера климатических параметров.

Регулируемые температурные реле также дополнительно имеют календарь, часы, присутствует возможность их программировать (режимы работы день-ночь, будни-выходные).

Область применения

Термореле на 12 вольт часто входит в состав конструктивной схемы систем отопления. Пользователю необходимо контролировать температуру в котле и контурах с учетом климатических показателей помещения. Также устройство позволяет регулировать объем воды в системе. При наличии температурного реле удается своевременно выявить любые неисправности в работе котла.

В конструкции бытовых обогревателей также могут присутствовать термостаты, включаемые через розетку. Такие устройства просты в использовании и подключении, универсальны и высокоэффективны. Подобные термореле совместимы с электрическими чайниками, нагревательными приборами, светотехникой.

Термореле для теплого пола

Схема установки термореле для теплого пола

Существуют специальные контролеры, предназначенные для регулировки работы системы «теплый пол». Они подсоединяются к нескольким деталям – датчикам, нагревательным элементам и электросети. После включения термореле получает информацию о температурных показателях системы, после чего сравнивает их с заданными пользователем настройками.

При необходимости контролер включает или отключает нагревательные элементы, делая это циклично. Поэтому теплый пол без трудностей обеспечивает в помещении стабильную температуру воздуха.

Для инфракрасных обогревателей

Приборы получили большое распространение из-за способности передавать тепловую энергию на значительные площади. При установке термостата удастся повысить эффективность работы таких устройств. Используя программируемые накладное термореле, легко настроить функционирование инфракрасного обогревателя на длительный период времени.

Контролеры помогают пользователю сэкономить электроэнергию. Систему можно настроить таким образом, что прибор будет включаться в определенный момент для поддержания температуры воздуха в заданном диапазоне.

Для сауны и бани

Рекомендуется использовать контролеры, способные работать при температуре от +50°С. С их помощью функционирование сауны или бани будет происходить автономно с учетом параметров, заданных пользователем.

Инструкция по созданию устройства

Схема для создания регулятора температуры своими руками

Чтобы изготовить своими руками термореле, нужно придерживаться следующей схемы:

  1. Подготовительные работы. На плате размещают все необходимые элементы и производят пайку. Для этого запрещено использовать кислоту, способную привести к порче мелких деталей. Специалисты рекомендуют применять канифоль.
  2. Протравка дорожек. Выполняют с учетом схемы устройства.
  3. Проверка работоспособности контролера. Для выполнения данной операции применяют тестер.
  4. Проверка работоспособности полупроводников. Измеряют полярность триодов, диодов и прочих элементов.

После завершения сборки термодатчика своими руками выполняют его подключение к системе. Тиристоры подбирают опытным путем, это позволит выполнить более точную настройку функционирования устройства.

как подключить термостат в розетку для бытовых приборов, схема подключения терморегулятора с датчиком температуры воздуха

Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него. О том, что это такое, как правильно это устройство использовать, мы и поговорим ниже.

Что это такое?

Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.

Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.

Принцип работы

Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.

К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.

Виды

Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:

  • механические модели;
  • электронные устройства;
  • электромеханические девайсы.

Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный. Итак, электронные терморегуляторы состоят из 3 основных частей.

  • Ключ-реле. Именно с его помощью осуществляется управление девайсом.
  • Датчик, который и определяет температуру нагрева воздуха в помещении.
  • Микропроцессор. Эта часть терморегулятора координирует движение всех остальных его частей и отвечает за правильность выполнения всей работы в целом.

Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.

Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.

Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.

Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.

Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.

В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.

Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.

По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.

  • Стационарные, то есть те, что крепятся к стене при помощи проводов и специальных схем. После установки такого девайса свободно переносить его из помещения в помещение уже не получится.
  • Переносные или розеточные. Здесь все просто – при необходимости можно легко перенести из одной розетки в другую и использовать практически в любом помещении.

Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.

  • Со встроенным датчиком температуры.
  • С выносным датчиком. Здесь он располагается обычно на конце кабеля, длина которого колеблется от 150 до 300 см.

Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.

Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.

Производители

Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.

  • Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.

По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.

  • Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.
  • Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.
  • Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.

Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.

Правила выбора

Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.

  • Контроль за температурой нагрева воздушных масс в помещении. В первую очередь следует убедиться в том, что девайс контролирует именно этот показатель, а, например, не степень нагрева самого обогревателя. В противном случае приобретением может оказаться вообще бесполезным.
  • Важно учитывать и максимальную мощность самого отопительного прибора. Именно на ее основе следует выбирать и мощность терморегулятора. Оптимальным вариантом считается тот случай, когда мощность самого термостат как минимум на 20% выше предельной мощности обогревателя.
  • Необходимо учитывать тип помещения, его местонахождение и конкретные характеристики, в частности, влажность воздуха, частоту проветриваний и некоторые другие. Чем хуже будут условия эксплуатации, тем мощнее и защищеннее должен быть и сам терморегулятор.
  • Необходимо определить задачи, которые будет выполнять данное приспособление.

Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.

Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

  • Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности.
  • Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола. Если розетки расположены выше или ниже, следует использовать удлинитель.
  • Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно.
  • Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя. Все составляющие такой системы отопления должен находиться только в исправном состоянии.
  • Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

OEM реле давления, воздушные переключатели, регуляторы температуры, датчики

Стремясь к качеству, доставке и обслуживанию, Tecmark Corporation является лидером в разработке и производстве электромеханических и электронных устройств управления, используемых производителями оригинального оборудования (OEM) во всем мире

Элементы управления LectricAir® SAFPAC

Tecmark представляют собой системы электрических переключателей с пневматическим приводом, которые обеспечивают безопасное включение / выключение большого количества различных электрических устройств, включая насосы, мусороуборочные машины, фонари и т. Д.

Tecmark проектирует, разрабатывает и производит регуляторы давления и температуры для OEM-производителей в широком спектре отраслей. Мы являемся ведущим поставщиком реле давления, вакуумных реле, воздушных реле и других электрических компонентов, включая датчики уровня, термостаты, таймеры, боковые элементы управления спа и многое другое.

Ориентация на потребности производителей комплектного оборудования. То, что отличает Tecmark, - это наша способность поставлять продукцию, соответствующую требованиям OEM-производителей. Поскольку мы сосредоточены на обслуживании OEM-производителей, мы установили давние отношения с производителями, некоторые из которых полагаются на Tecmark более 40 лет.Поскольку мы предлагаем широкий выбор конфигураций и возможности для крупносерийного производства, производители оригинального оборудования могут доверять нам выполнение своих задач, от базовых электромеханических переключателей до сложных электронных систем.

Сервис и качество. Когда вы звоните в Tecmark, опытный представитель направит вас к выбору продукта, соответствующего вашим требованиям.

Отличия Tecmark:

  • Широкий выбор конфигураций для удовлетворения потребностей производителей оригинального оборудования в различных отраслях промышленности.Если вам нужна опция или элемент управления, но вы их не видите, спросите нас. Скорее всего, оно у нас есть.
  • Специализированная служба и быстрое реагирование. Мы поможем вам выбрать подходящий продукт, независимо от того, нужен ли вам базовый электромеханический переключатель или сложная электронная система.
  • Контроль качества на каждом этапе производственного процесса с упором на тщательное тестирование продукта. Tecmark сертифицирован в соответствии с требованиями ISO9001: 2015.

Nissan Rogue Service Manual: Описание системы - Автоматический кондиционер - Система управления обогревателем и кондиционером

Расположение компонентов и деталей

  1. Правая сторона моторного отсека
  2. Правая передняя часть автомобиля (вид спереди облицовка бампера снята)
  3. Левая передняя часть автомобиля (вид спереди облицовка бампера снята)
Компонент Описание
1 IPDM E / R См. PCS-5, "СИСТЕМА РЕЛЕЙНОГО УПРАВЛЕНИЯ: Описание системы".
2 ECM Модуль ECM отправляет запрос включения компрессора в IPDM E / R на основе состояние работы двигателя информация о нагрузке и давлении хладагента. Если все условия выполнены для A / C В процессе работы контроллер ЭСУД передает запрос включения компрессора в IPDM E / R.
3 Компрессор кондиционера Парообразный хладагент втягивается в компрессор кондиционера из испаритель, где он сжимается для пара под высоким давлением и высокой температурой. Горячий сжатый пар затем выписан к конденсатору.
4 Датчик давления хладагента См. EC-28, «Датчик давления хладагента».
5 Датчик окружающей среды Датчик окружающей среды измеряет температуру окружающего воздуха. автомобиль.Датчик использует термистор, чувствительный к изменению температуры. В электрическое сопротивление термистор уменьшается при увеличении температуры.

  1. Левая сторона блока кондиционирования
  2. Правая сторона кондиционера

Компонент

Описание

1 Датчик солнечного излучения Датчик солнечной нагрузки измеряет количество солнечной нагрузки.Этот датчик представляет собой двойную систему так что солнечная нагрузка для Сторона водителя и сторона пассажира измеряются отдельно. Этот датчик конвертирует солнечную нагрузку составляет сигнал напряжения от фотодиода и передает на автоматический усилитель кондиционера.
2 Реле переднего вентилятора Реле переднего вентилятора регулирует подачу тока на предохранитель 17 и 27 в блоке предохранителей (J / B).

Реле заземлено, когда ключ зажигания находится в положении ON.

3 BCM BCM получает сигналы включения вентилятора и включения кондиционера от автоматической системы кондиционирования. усилитель и отправляет компрессор ON запрос к ECM.
4 Датчик в автомобиле Датчик в автомобиле измеряет температуру поступающего всасываемого воздуха. через аспиратор к пассажиру комната. В датчике используется термистор, чувствительный к изменению температура.В электрическое сопротивление термистора уменьшается с ростом температуры. увеличивается.
5 Переключатель кондиционера в сборе Переключатель кондиционера в сборе управляет работой кондиционера и система отопления по вводам от ручки контроля температуры, переключатели режимов, регулятор вентилятора циферблат, окружающий датчик температуры, датчик впуска и входные данные, полученные от ECM по CAN.

Диагностика переключателя кондиционера в сборе может быть выполнена с помощью CONSULT. Самодиагностики нет функция доступна.

6 Регулируемый вентилятор Регулируемое управление вентилятором регулирует скорость вращения электродвигателя вентилятора. контролируя землю схема электродвигателя нагнетателя. Передний воздушный регулятор подает напряжение на ворота переменной управление вентилятором в зависимости от положения диска управления вентилятором.
7 Электродвигатель впускной двери Электродвигатель впускной дверцы управляет положением впускной дверцы. Свежий воздух попадает в кабина в одном положении, и рециркулирующий внутренний воздух может входить в другом положении. В Электродвигатель впускной двери получает команды положения от автоматического усилителя кондиционера.
8 Датчик всасывания Датчик всасывания измеряет температуру переднего испарителя плавники.Датчик использует термистор, чувствительный к изменению температуры. В электрическое сопротивление термистор уменьшается с увеличением температуры.
9 Электродвигатель воздушной заслонки (сторона водителя) Дверца смешивания воздуха регулирует смешивание горячего и холодного воздуха, поступающего в система вентиляции. Это контролируется от автоматического усилителя кондиционера. в зависимости от положения шкалы температуры. В дверь для смешивания воздуха мотор LH получает команды положения от автоматического усилителя кондиционера.
10 Мотор двери режима Дверь режима контролирует направление прохождения кондиционированного воздуха через систему вентиляции.

С помощью ряда рычагов и шестерен дверца режима управляет размораживанием. дверь, ступня дверь и вентиляционная дверь. Есть 5 предустановленных положений: VENT, B / L, FOOT, D / F и DEF. В мотор двери режима получает команды положения от автоматического усилителя кондиционера.

11 A / C автоматический усилитель. A / C автоматический усилитель. управляет передней автоматической системой кондиционирования воздуха ввод и расчет сигналов от каждого датчика и каждого переключателя.
12 Электродвигатель воздушной заслонки (пассажирский сбоку) Дверца смешивания воздуха регулирует смешивание горячего и холодного воздуха, поступающего в система вентиляции. Это контролируется от автоматического усилителя кондиционера. в зависимости от положения шкалы температуры. В дверь для смешивания воздуха мотор LH получает команды положения от автоматического усилителя кондиционера.
13 Электродвигатель переднего вентилятора Электродвигатель вентилятора изменяет скорость, с которой воздух проходит через система вентиляции.

СИСТЕМА

Описание системы

СХЕМА СИСТЕМЫ

ОПИСАНИЕ СИСТЕМЫ

  • Автоматическая система кондиционирования управляется каждой функцией кондиционера автоматического усилителя., ECM, IPDM E / R и BCM.

Управление автоматическим усилителем кондиционера.

  • HAC-11, «Контроль расхода воздуха»
  • HAC-12, «Управление воздухозаборником»
  • HAC-13, «Контроль выхода воздуха»
  • ВАС-13, «Управление компрессором»
  • ВАС-13, «Дверной контроль»
  • HAC-18, «Контроль температуры»
  • Поправка для входного значения каждого датчика

Датчик окружающей среды (корректировка заданной температуры)

  • A / C автоматический усилитель.контролирует температуру в пассажирском салоне, чтобы оптимальный уровень всегда соответствует температуре уровень, который может чувствовать пассажир. Поправка применяется к цели температура, которая устанавливается с помощью температуры диск управления в зависимости от температуры окружающей среды, определяемой датчиком окружающей среды.

Датчик в автомобиле [коррекция температуры в автомобиле]

  • Датчик температуры в салоне автомобиля определяет исправлено для каждого переднего управления кондиционером (со стороны водителя и со стороны пассажира).

Датчик на впуске (коррекция температуры на впуске)

  • A / C автоматический усилитель. выполняет коррекцию для изменения поступления распознавания температура автоматического усилителя кондиционера. быстро, когда большая разница между распознаваемой температурой на входе и на входе температура определяется по температуре на входе датчик. Коррекция выполняется для изменения распознавания температуры на впуске. медленно, когда разница маленький.

Датчик солнечной нагрузки (коррекция количества солнечной нагрузки)

  • Количество солнечного излучения, обнаруженное датчиком солнечного излучения, корректируется для каждого управление кондиционированием воздуха.
  • A / C автоматический усилитель. выполняет коррекцию для изменения распознавания солнечной нагрузки количество A / C автоматического усилителя. медленно, когда количество солнечных лучей меняется быстро, например, при входе или выходе из туннель.

Заданная коррекция температуры

  • A / C автоматический усилитель. выполняет корректировку целевой температуры, установленной переключатель контроля температуры, чтобы соответствовать температуре, которую ощущают пассажиры, в зависимости от окружающей среды температура определяется окружающей средой датчик и контролирует его, чтобы температура в автомобиле всегда была подходящее.

Управление от ECM

  • Управление вентилятором охлаждения См. PCS-5, «СИСТЕМА УПРАВЛЕНИЯ РЕЛЕ: Описание системы».
  • Управление выключением кондиционера См. EC-45, «УПРАВЛЕНИЕ ОТКЛЮЧЕНИЕМ КОНДИЦИОНЕРА: описание системы».

Управление с помощью IPDM E / R

  • Реле управления См. PCS-5, «СИСТЕМА УПРАВЛЕНИЯ РЕЛЕ: Описание системы».
  • Управление вентилятором охлаждения См. PCS-5, «СИСТЕМА УПРАВЛЕНИЯ РЕЛЕ: Описание системы».

Управление с помощью BCM

  • Реле управления См. BCS-8, «СИСТЕМА УПРАВЛЕНИЯ КУЗОВОМ: Описание системы» (с интеллектуальной Key system) или БЦС-80, «СИСТЕМА КОНТРОЛЯ ТЕЛА: Описание системы» (без системы Intelligent Key).

Контроль воздушного потока

ОПИСАНИЕ

  • A / C автоматический усилитель. изменяет скважность сигнала привода электродвигателя вентилятора и непрерывно контролирует воздушный поток.Когда воздух расход увеличивается, коэффициент заполнения сигнала управления электродвигателем вентилятора постепенно увеличивается, чтобы предотвратить внезапное увеличение в потоке воздуха.
  • В дополнение к ручному управлению и автоматическому управлению, воздушный поток управление состоит из пускового регулирования скорости вращения вентилятора, низкой контроль запуска температуры охлаждающей жидкости, запуск при высокой температуре в автомобиле контроль и регулировка скорости вентилятора на работа мотора двери

АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ПОТОКА ВОЗДУХА

  • A / C автоматический усилитель.определяет целевой воздушный поток в зависимости от целевой воздушной смеси угол открывания двери.
  • A / C автоматический усилитель. изменяет скважность сигнала управления двигателем нагнетателя и постоянно контролирует поток воздуха, чтобы этот воздушный поток соответствует целевому воздушному потоку.
  • Когда воздуховыпускное отверстие VENT или B / L, минимальный расход воздуха изменяется. в зависимости от солнечной нагрузки.

ПУСКОВОЙ КОНТРОЛЬ ПОТОКА ВОЗДУХА

  • Когда двигатель нагнетателя активирован, автоматический усилитель кондиционера.постепенно увеличивает продолжительность включения сигнала управления электродвигателем вентилятора, чтобы предотвратить внезапное увеличение потока нагнетаемого воздуха.
  • Для того чтобы поток воздуха достиг высокого уровня от НИЗКИЙ.

КОНТРОЛЬ ЗАПУСКА НИЗКОЙ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Если температура охлаждающей жидкости двигателя составляет 56 ° C (133 ° F) или ниже, во избежание поток холодного нагнетаемого воздуха, кондиционер с автоматическим усилением. приостанавливает двигатель нагнетателя активация максимум на 150 секунд в зависимости от целевого воздуха смешать угол открывания двери.После этого подается сигнал управления электродвигателем вентилятора. постепенно увеличивается, и включается электродвигатель вентилятора.

КОНТРОЛЬ ПУСКА ВЫСОКОЙ ТЕМПЕРАТУРЫ АВТОМОБИЛЯ

Когда температура ребер переднего испарителя высокая [значение датчика на впуске составляет 35 ° C (95 ° F) или более], чтобы предотвратить перегрев выпускаемый воздушный поток, A / C автомат. приостанавливает активацию электродвигателя вентилятора на примерно 3 секунды, чтобы передняя испаритель охлаждается хладагентом.

РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА ПРИ РАБОТЕ ДВИГАТЕЛЯ

Когда режим двигателя двери активирован, когда поток воздуха больше указанного значение, автоматический усилитель кондиционера.уменьшает вентилятор временно увеличьте скорость, чтобы дверь режима двигалась плавно.

Контроль впуска воздуха

Входная дверь автоматически регулируется заданной температурой, температура окружающей среды, температура в автомобиле, температура на впуске, количество солнечной нагрузки и включение / выключение компрессора.

Автоматическое управление воздухозаборником выбирает FRE, 20% FRE или REC в зависимости от целевого угла открытия дверцы воздушной смеси, в зависимости от автомобиля температура, температура окружающей среды и солнечные нагрузки.

Регулятор выхода воздуха

  • Пока воздуховыпускное отверстие находится в автоматическом режиме, A / C auto amp. выбирает положение заслонки режима в зависимости от заданного угла заслонки воздушной смеси и температура воздуха на выходе, рассчитанная с учетом солнечной нагрузки.
  • Если температура окружающей среды слишком низкая, выбирается D / F для предотвращать запотевание лобового стекла при установке выхода воздуха на НОГА.

Управление компрессором

ОПИСАНИЕ

  • Когда условие включения компрессора удовлетворяется, пока нагнетатель мотор активирован, A / C автомат.передает Сигнал включения кондиционера и сигнал включения вентилятора нагнетателя на BCM.
  • BCM передает сигнал включения кондиционера и включения вентилятора нагнетателя на ЕСМ через линию связи CAN.
  • ECM определяет, что компрессор может быть активирован в зависимости от состояние каждого датчика (давление хладагента сигнал датчика и др.) и передает сигнал запроса компрессора кондиционера на IPDM E / R через связь CAN.
  • IPDM E / R включает реле кондиционера и включает компрессор в зависимости от по запросу от ECM.

КОНТРОЛЬ ЗАЩИТЫ КОМПРЕССОРА ПРИ НЕИСПРАВНОСТИ ДАВЛЕНИЯ

Когда значение на стороне высокого давления определяется датчиком давления хладагента соответствует следующему состоянию, ECM запрашивает IPDM E / R для выключения реле кондиционера и останавливает компрессор.

  • 3,12 МПа (31,82 кг / см2, 452,4 фунта на кв. Дюйм) или более (Когда частота вращения двигателя менее 1500 об / мин)
  • 2,74 МПа (27,95 кг / см2, 397,3 фунта на кв. Дюйм) или более (При частоте вращения двигателя 1500 об / мин и более)
  • 0.14 МПа (1,43 кг / см2, 20,3 фунт / кв. Дюйм) или менее

КОНТРОЛЬ ЦИРКУЛЯЦИИ МАСЛА КОМПРЕССОРА

Когда двигатель запускается при температуре охлаждающей жидкости 56 ° C (133 ° F) или меньше, ECM включает компрессор примерно на 6 секунд и однократно прокачивает компрессорную смазку.

КОНТРОЛЬ ЗАЩИТЫ ОТ НИЗКОЙ ТЕМПЕРАТУРЫ

  • Когда датчик на впуске определяет температуру ребер переднего испарителя является 2 ° C (36 ° F) или меньше, автоматический кондиционер. запрашивает ECM включить компрессор ВЫКЛ и останавливает компрессор.
  • Когда температура ребер переднего испарителя возвращается к 3,5 ° C (38 ° F) или более, компрессор включен.

КОНДИЦИОНЕР ОТКЛЮЧЕНИЯ КОНДИЦИОНЕРА

Когда установлен двигатель работает в условиях чрезмерно высокой нагрузки, ECM запрашивает IPDM E / R для выключения реле кондиционера, и останавливает компрессор. См. EC-45, "КОНТРОЛЬ ОТКЛЮЧЕНИЯ КОНДИЦИОНЕРА: Система Описание ».

Управление дверью

ДВИГАТЕЛЬ ВОЗДУШНОГО СМЕСИТЕЛЯ (СТОРОНА ВОДИТЕЛЯ)

ОПИСАНИЕ

  • Система шагового двигателя принята для двигателя двери смешивания воздуха (водитель боковая сторона).
  • Когда сигнал возбуждения поступает от автоматического усилителя кондиционера. к дверному двигателю, шаговый двигатель, встроенный в дверной двигатель, вращается в соответствии с сигналом привода, а затем останавливается в заданном положении двери.
  • Вращение двигателя передается на дверцу воздушной смеси (сторона водителя) [верхняя дверь воздушной смеси (со стороны водителя) и нижняя воздушная смесь дверь (сторона водителя)] с помощью звена, тяги и рычага, затем температура воздушного потока (сторона водителя) переключается.

СПОСОБ ПРИВОДА

  • Четыре катушки возбуждения последовательно возбуждаются для приведения в действие двигателя.
  • Направление вращения можно изменить путем перекомпоновки шаблона возбуждение.

ДВИГАТЕЛЬ ВОЗДУШНОГО СМЕСИТЕЛЯ (СТОРОНА ПАССАЖИРА)

ОПИСАНИЕ

  • Система шагового двигателя принята для двигателя двери смешивания воздуха (пассажирский боковая сторона).
  • Когда сигнал возбуждения поступает от автоматического усилителя кондиционера. к дверному двигателю, шаговый двигатель, встроенный в дверной двигатель, вращается в соответствии с сигналом привода, а затем останавливается в заданном положении двери.
  • Вращение мотора передается на дверь смешивания воздуха (сторона пассажира) [верхняя дверца смешивания воздуха (со стороны пассажира) и нижняя дверца смешивания воздуха (сторона пассажира)] с помощью звена, тяги и рычага, затем воздушный поток температура (со стороны пассажира) переключился.

СПОСОБ ПРИВОДА

  • 4 катушки возбуждения последовательно возбуждаются, чтобы управлять мотор.
  • Направление вращения можно изменить путем перекомпоновки шаблона возбуждение.

ДВИГАТЕЛЬ РЕЖИМА

ОПИСАНИЕ

  • Система шагового двигателя адаптирована для двигателя двери режима.
  • Когда сигнал возбуждения поступает от автоматического усилителя кондиционера. к дверному двигателю, шаговый двигатель, встроенный в дверной двигатель, вращается в соответствии с сигналом привода, а затем останавливается в заданном положении двери.
  • Вращение двигателя передается на дверь режима (центральный вентилятор и дверца обогревателя, дверца вспомогательного обогревателя, боковые дверцу вентилятора и дверцу ноги) с помощью звена, стержня и рычага, затем воздуховыпускное отверстие переключился.

СПОСОБ ПРИВОДА

  • 4 катушки возбуждения последовательно возбуждаются, чтобы управлять мотор.
  • Направление вращения можно изменить путем перекомпоновки шаблона возбуждение.

ДВИГАТЕЛЬ ВПУСКНОЙ ДВЕРИ

ОПИСАНИЕ

  • Система шагового двигателя используется для двигателя впускной двери.
  • Когда сигнал возбуждения поступает от автоматического усилителя кондиционера. к дверному двигателю, шаговый двигатель, встроенный в дверной двигатель, вращается в соответствии с сигналом привода, а затем останавливается в заданном положении двери.
  • Вращение мотора передается на всасывающую дверь, затем поток воздуха переключился.

СПОСОБ ПРИВОДА

  • 4 катушки возбуждения последовательно возбуждаются, чтобы управлять мотор.
  • Направление вращения можно изменить путем перекомпоновки шаблона возбуждение.

ПЕРЕКЛЮЧАТЕЛИ

И ИХ ФУНКЦИИ УПРАВЛЕНИЯ

  1. Дверца воздухозаборная
  2. Электродвигатель вентилятора
  3. Фильтр кондиционера
  4. Испаритель
  5. Верхняя дверь смешивания воздуха (сторона водителя / пассажира сбоку)
  6. Нижняя дверь смешивания воздуха (сторона водителя / пассажира сбоку)
  7. Сердечник нагревателя
  8. Дверь для ног
  9. Боковая дверца вентилятора
  10. Дополнительный дефростер двери
  11. Центральный вентилятор и дверца обогревателя

Забор свежего воздуха
Рециркуляционный воздух
Выпускной воздух
Дефростер
Центральный вентилятор
Боковой вентилятор
Задний вентилятор
Передняя ножка
Задняя ножка

*: Состояние входа отображается индикатором во время активации автоматического управления

РАСПРЕДЕЛЕНИЕ ВОЗДУХА

Контроль температуры

  • Когда ключ зажигания находится в положении ON, автоматический усилитель кондиционера.всегда автоматически контролирует температуру независимо от кондиционера спереди рабочее состояние.
  • A / C автоматический усилитель. рассчитывает целевой угол открытия дверцы воздушной смеси в зависимости от заданной температуры, температуры в салоне автомобиля, окружающей среды температура и солнечные нагрузки.
  • Дверца смешивания воздуха управляется в зависимости от сравнения тока угол открытия дверцы воздушной смеси и целевой угол открытия дверцы воздушной смеси.
  • Независимо от температуры в автомобиле, окружающей среды и солнечная нагрузка, дверца воздушной смеси фиксируется в полностью холодном положении при установке температура 18.0 ° C (60 ° F) и в полностью горячем положении при установке температура 32,0 ° C (90 ° F).

Отказоустойчивый

БЕЗОПАСНАЯ ФУНКЦИЯ

Если существует ошибка связи между автоматическим усилителем кондиционера и системой управления AV блок и переключатель предустановок на 30 секунд или дольше, кондиционер регулируется следующим образом: условия:

Переключатель кондиционера: ВКЛ.
Выход воздуха: AUTO
Впуск воздуха: FRE (впуск свежего воздуха)
Скорость вентилятора нагнетателя: AUTO
Заданная температура: установка до возникновения ошибки связи

ЭКСПЛУАТАЦИЯ

Название и функция переключателя

УПРАВЛЕНИЕ

Переключатель кондиционера в сборе

  1. Выключатель обогревателя
  2. Переключатель контроля температуры (водитель сбоку)
  3. Переключатель рециркуляции
  4. Переключатель вентилятора
  5. Переключатель AUTO
  6. Переключатель свежего воздуха
  7. Выключатель контроля температуры (пассажирский сбоку)
  8. DUAL переключатель
  9. Переключатель кондиционера
  10. Дисплей
  11. Переключатель режима
  12. Переключатель ВКЛ / ВЫКЛ

Работа переключателя

Название переключателя

Функция

Контроль температуры циферблат (со стороны водителя) Установка температуры выбирается с помощью этого диска в диапазоне от 18 ° C (60 ° F) до 32 ° C (90 ° F) при скорость 0.5 ° C (1,0 ° F) на регулировку.

ПРИМЕЧАНИЕ : Когда система кондиционирования воздуха выключена, можно выбрать заданную температуру. только пока система кондиционирования экран состояния [только когда нажат переключатель РЕЖИМ (со стороны водителя)] отображается на дисплее.

Выключатель ВКЛ / ВЫКЛ Кондиционер включается ⇔ выключается при каждом нажатии этого переключателя.
  • Когда этот переключатель нажат при включенном кондиционировании
  • Кондиционер выключается и становится следующим статус, когда этот переключатель нажат.
  • Выход воздуха: FOOT
  • Расход воздуха: ВЫКЛ.
  • Воздухозаборник: настройки установлены до нажатия этого переключателя
  • Переключатель кондиционера: ВЫКЛ.
  • Когда этот переключатель нажат, когда кондиционер выключен
  • Кондиционер включается и работает в соответствии с настройки, установленные до включения кондиционера ВЫКЛ, когда этот переключатель нажат.
Переключатель AUTO
  • Индикатор переключателя AUTO включается, и кондиционер становится следующий статус, когда этот переключатель нажата, когда кондиционер включен.
  • Выход воздуха: автоматическое управление
  • Расход воздуха: автоматическое управление
  • Воздухозаборник: настройки установлены до нажатия этого переключателя
  • Переключатель кондиционера: ВКЛ.
  • Кондиционер включается и работает в соответствии с следующий статус, когда этот переключатель нажат пока кондиционер выключен. (Загорается индикатор переключателя AUTO)
  • Выход воздуха: автоматическое управление
  • Расход воздуха: автоматическое управление
  • Воздухозаборник: настройки установлены до нажатия этого переключателя
  • Переключатель кондиционера: ВКЛ.

ПРИМЕЧАНИЕ : Когда воздуховыпускное отверстие или воздушный поток управляются вручную, когда переключатель AUTO индикатор горит, индикатор автоматического переключения выключает.Однако автоматическое управление продолжается для других функций, кроме выход воздуха или воздушный поток.

Выключатель вентилятора
  • Расход воздуха можно настроить в диапазоне от 1-й до 7-й скорости в соответствии с работой переключателя.
  • Press +: поток воздуха увеличивается
  • Пресс -: Расход воздуха уменьшается
  • Кондиционер включается и работает в соответствии с следующий статус, когда этот переключатель нажат пока кондиционер выключен.
  • Выход воздуха: автоматическое управление
  • Расход воздуха: 1-я скорость
  • Воздухозаборник: настройки установлены до нажатия этого переключателя
  • Переключатель кондиционера: настройки устанавливаются до включения кондиционера ВЫКЛ

ПРИМЕЧАНИЕ : Автоматическое управление потоком воздуха отменено (индикатор переключателя AUTO горит. ВЫКЛ), когда переключатель вентилятора нажат пока горит индикатор переключателя AUTO.

Переключатель кондиционера Управление компрессором (индикатор переключателя) переключается между ВКЛ и ВЫКЛ каждый раз. раз этот переключатель нажат при работающем двигателе вентилятора.

ПРИМЕЧАНИЕ : Переключатель кондиционера не может быть включен, когда двигатель вентилятора выключен.

ДВОЙНОЙ переключатель Раздельное управление температурой левого и правого вентиляции (переключатель индикатор) меняется между ВКЛ ⇔ ВЫКЛ каждый раз, когда этот переключатель нажимается при работающем двигателе вентилятора.

ПРИМЕЧАНИЕ :

  • Заданная температура для стороны пассажира такая же, как что для стороны водителя, когда вентиляция слева и справа отдельный контроль температуры выключен.
  • Работа переключателя DUAL не принимается, когда установлен режим DEF. НА.
Контроль температуры циферблат (со стороны пассажира)
  • Температуру выходящего воздуха со стороны пассажира можно изменить без изменения температуры выходящего воздуха со стороны водителя.
  • Установка температуры выбирается с помощью этого диска в пределах диапазон от 18 ° C (60 ° F) до 32 ° C (90 ° F) при ставка 0.5 ° C (1,0 ° F) на регулировку.

ПРИМЕЧАНИЕ :

  • Когда система кондиционирования выключена, установка температуру можно выбрать только при кондиционировании экран состояния системы [только когда переключатель РЕЖИМ (на стороне пассажира) нажато] отображается на дисплее.
  • Когда режим DEF включен, регулятор температуры (со стороны пассажира) не работает.
Переключатель REC Индикатор переключателя включается, и вход воздуха устанавливается на рециркуляцию (REC), когда этот переключатель нажат.

ПРИМЕЧАНИЕ : Воздухозаборник можно изменить, когда кондиционер выключен.

Переключатель FRE Индикатор переключателя включается, и вход воздуха устанавливается на приток свежего воздуха (FRE), когда этот переключатель нажат.

ПРИМЕЧАНИЕ : Воздухозаборник можно изменить, когда кондиционер выключен.

Переключатель MODE Воздуховыпускное отверстие меняется с ВЕНТ ⇒ З / Н ⇒ ЛАПКА ⇒ Д / Ж ⇒ ВЫПУСКАТЬ каждый раз переключатель нажат.

ПРИМЕЧАНИЕ :

  • Выпуск воздуха можно изменить, когда кондиционер включен. Состояние ВЫКЛ.
  • Автоматическое управление выпуском воздуха отменено (переключатель AUTO гаснет), когда переключатель РЕЖИМ нажата, когда горит индикатор переключателя AUTO.
Переключатель DEF Режим DEF (индикатор переключателя) каждый раз переключается между ВКЛ и ВЫКЛ. переключатель нажат.
  • Когда этот переключатель нажат при включенном кондиционировании
  • Кондиционер становится следующим статусом, когда DEF включен режим.
  • Выход воздуха: DEF
  • Расход воздуха: настройки установлены до включения режима DEF
  • Впуск воздуха: Забор свежего воздуха
  • Переключатель кондиционера: ВКЛ.
  • Кондиционер становится следующим статусом, когда DEF режим выключен.
  • Выход воздуха: настройки установлены до включения режима DEF
  • Расход воздуха: настройки установлены до выключения режима DEF
  • Воздухозаборник: настройки установлены до выключения режима DEF
  • Переключатель кондиционера: настройки установлены до выключения режима DEF
  • Когда этот переключатель нажат, когда кондиционер выключен
  • Кондиционер включается и работает в следующих режимах: статус, когда режим DEF включен.
  • Выход воздуха: DEF
  • Расход воздуха: автоматическое управление
  • Впуск воздуха: Забор свежего воздуха
  • Переключатель кондиционера: ВКЛ.
  • Кондиционер становится следующим статусом, когда DEF режим выключен.
  • Выход воздуха: автоматическое управление
  • Расход воздуха: настройки установлены до выключения режима DEF
  • Воздухозаборник: настройки установлены до выключения режима DEF
  • Переключатель кондиционера: настройки установлены до выключения режима DEF

ПРИМЕЧАНИЕ : Когда режим DEF включен, а индикатор переключателя AUTO включен, Индикатор переключателя AUTO поворачивается ВЫКЛ.Однако автоматический контроль воздушного потока продолжается.

СИСТЕМА ДИАГНОСТИКИ (A / C AUTO AMP.)

Описание

Система кондиционирования воздуха выполняет самодиагностику, проверку работы, функцию диагностика и различные настройки с помощью функции диагностики каждого блока управления.

CONSULT Функция (HVAC)

CONSULT может отображать каждый пункт диагностики, используя режимы диагностического тестирования, как показано.

CONSULT пункты приложения

Режим диагностики

Описание

Результат самодиагностики Отображает результаты диагностики, полученные с помощью автоматического усилителя кондиционера.
Монитор данных Отображает автоматический усилитель кондиционера. ввод / вывод данных в реальном времени.
Поддержка работы Изменяет настройку для каждой системной функции.
Активный тест Сигналы, используемые для активации каждого устройства, принудительно подаются из A / C автоматический усилитель.
Идентификация ECU Отображает автоматический усилитель кондиционера. количество.

РЕЗУЛЬТАТ САМОДИАГНОСТИКИ

См. HAC-32, «Указатель кодов неисправности».

Показать список позиций

DTC

Товаров (КОНСУЛЬТИРУЙТЕСЬ с условиями экрана)

Элемент диагностики обнаруживается, когда...

Возможная причина

U1000 МОЖЕТ ЦЕПЬ СВЯЗИ Когда A / C auto amp. не передает или получение сигнала связи CAN в течение 2 или более секунд. Система связи CAN
U1010 БЛОК УПРАВЛЕНИЯ (CAN) При обнаружении ошибки во время начального диагностика CAN контроллера кондиционера авто усилитель A / C автоматический усилитель.
B24A0 A / C AUTO AMP. A / C автоматический усилитель. Система EEPROM неисправна. A / C автоматический усилитель.
B24A1 A / C AUTO AMP. ИСТОЧНИК ПИТАНИЯ Обнаружено напряжение источника питания вне спектр.
  • A / C автоусилитель.
  • Жгут и разъем (Обрыв цепи питания или короткое замыкание в цепи)
B24A6 АВТОМОБИЛЬНЫЙ ДАТЧИК Температура, определенная датчиком в автомобиле вне диапазона.
  • Датчик в автомобиле
  • A / C автоматический усилитель.
  • Жгут и разъем (Обрыв цепи датчика в автомобиле, или в цепи короткое замыкание)
B24A4 EVAP ТЕМП. SEN Обнаруженная температура на датчике впуска вне диапазона.
  • Датчик всасывания
  • A / C автоматический усилитель.
  • Жгут и разъем (Цепь датчика всасывания разомкнута, или короткое замыкание в цепи)
B24A9 * SUNLOAD SEN Датчик солнечной нагрузки обнаружил калорийность 1395 Вт / м2 (1200 ккал / м2 · ч).
  • Датчик солнечного излучения
  • A / C автоматический усилитель.
  • Жгут и разъем (Цепь датчика солнечной нагрузки разомкнута, или в цепи короткое замыкание)
B24BB DR AIRMIX ACTR Короткое замыкание или обрыв электродвигателя дверцы воздушной заслонки сигнал привода.
  • Электродвигатель дверцы смешивания воздуха, левый
  • A / C автоматический усилитель.
  • Жгут и разъем (Электродвигатель дверцы смешивания воздуха открыт или закорочены)
B24BD КАК AIRMIX ACTR Короткое замыкание или обрыв электродвигателя дверцы воздушной заслонки сигнал привода.
  • Электродвигатель дверцы смешивания воздуха, правая
  • A / C автоматический усилитель.
  • Жгут и разъем (Электродвигатель дверцы смешивания воздуха открыт или закорочены)
B24B4 УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ Короткое замыкание или обрыв цепи связи переключателя A / C.
  • Переключатель кондиционера
  • A / C автоматический усилитель.
  • Жгут и разъем (Переключатель кондиционера обрыв или закорочен)
B24B6
B24B7 ВПУСКНОЙ ACTR Короткое замыкание или обрыв электродвигателя впускной двери сигнал привода.
  • Электродвигатель впускной двери
  • A / C автоматический усилитель.
  • Жгут и разъем (Электродвигатель впускной двери открыт или закорочены)
B24B9 РЕЖИМ ДВЕРЬ ACTR Короткое замыкание или обрыв электродвигателя двери режима сигнал привода.
  • Мотор двери режима
  • A / C автоматический усилитель.
  • Жгут и разъем (Мотор дверцы режима открыт или закорочены)
B24C3 ОБРАТНАЯ СВЯЗЬ НА ДВИГАТЕЛЬ МОТОРА Короткое замыкание или обрыв.
  • Электродвигатель переднего вентилятора
  • Реле электродвигателя переднего вентилятора
  • Регулируемый вентилятор
  • A / C автоматический усилитель.
  • Жгут и соединитель
B24C6 УПРАВЛЕНИЕ ДВИГАТЕЛЕМ ВОЗДУХА
B24D4 КОММУНИКА КОНТРОЛЯ КОНДИЦИОНЕРА Короткое замыкание или обрыв.
  • Переключатель кондиционера
  • A / C автоматический усилитель.
  • Жгут и разъем (Переключатель кондиционера обрыв или закорочен)

*: Выполните самодиагностику при солнечном свете.При выполнении в помещении цельтесь свет (более 60 Вт) на датчике солнечного света, иначе самодиагностика сообщает об ошибке, даже если датчик солнечной нагрузки работает нормально.

МОНИТОР ДАННЫХ

Показать список позиций

Элемент монитора [Единица]

Описание

AMB TEMP SEN [° C] Значение датчика окружающей среды преобразовано из полученного сигнала датчика окружающей среды от окружающего датчик
IN-VEH ТЕМП. [°] Значение датчика в автомобиле преобразовано из сигнала датчика в автомобиле получено из автомобиля датчик
ВНУТР. ТЕМП. SEN [° C] Значение датчика впуска преобразовано из полученного сигнала датчика впуска от датчика впуска
SUNLOAD SEN [Вт / м2] Значение датчика солнечной нагрузки преобразовано из полученного сигнала датчика солнечной нагрузки от солнечных лучей датчик
AMB SEN CAL [°] Значение датчика окружающей среды, рассчитанное автоматическим усилителем кондиционера.
IN-VEH CAL [° C] Значение датчика в автомобиле, рассчитанное автоматическим усилителем кондиционера.
INT TEMP CAL [° C] Значение датчика впуска, рассчитанное автоматическим усилителем кондиционера.
COMP REQ SIG [Вкл. / Выкл.] Отображает состояние включения / выключения переключателя кондиционера, передаваемое на другие устройства по CAN. связь
ВЕНТИЛЯТОР REQ SIG [Вкл. / Выкл.] Отображает состояние включения / выключения вентилятора, передаваемое на другие устройства через Связь CAN
ENG ТЕМП. ОХЛАЖДЕНИЯ [° C] Значение сигнала температуры воды, полученное от ECM по CAN связь
СКОРОСТЬ АВТОМОБИЛЯ [км / ч (миль / ч)] Значение сигнала скорости автомобиля, полученное от счетчика по шине CAN

ПОДДЕРЖКА РАБОТ

Задание

Описание

Артикул

TEMP SET CORRECT

(Установка разницы между температурой установка и регулировка температуры)

Если температура, которую ощущает покупатель, отличается от воздушный поток температура регулируется установкой температуры, автоусилитель контрольную температуру можно отрегулировать для компенсации установка температуры. HAC-50, "Температура" Настройка триммера "
REC MEMORY SET

(Настройка функции памяти REC)

  • Если ключ зажигания повернут в положение ВЫКЛ. REC переключатель установлен в положение ON (рециркуляция), «с» или «без» REC можно выбрать состояние включения (рециркуляции).
  • Если установлено «С», переключатель REC будет в положении ON. (рециркуляция) когда снова повернув ключ зажигания в положение ON.
  • Если установлено «Без», приточные отверстия будут контролироваться. автоматически при повторном переводе ключа зажигания в положение ON.
HAC-51, "Впускной порт Функция памяти (REC) "
FRE MEMORY SET

(настройка функции памяти FRE)

  • Если ключ зажигания повернут в положение ВЫКЛ. FRE переключатель установлен в положение ON (приток свежего воздуха), «с» или «без» Можно выбрать состояние переключателя FRE ON (приток свежего воздуха).
  • Если установлено «С», переключатель FRE будет включен (свежий воздух потребление) при повторном переводе ключа зажигания в положение ON.
  • Если установлено «Без», приточные отверстия будут контролироваться. автоматически при повторном переводе ключа зажигания в положение ON.
HAC-50, "Впускной порт Функция памяти (FRE) "
НАБОР УДАРА Возможна установка триммера для изменения положения лапки. HAC-50, "Положение стопы Настройка триммера "
Сброс пускового положения электродвигателя двери Сброс исходного положения электродвигателя заслонки смешивания воздуха и электродвигателя заслонки режима может быть выполнено. , ВАС-52, «Порядок работы»
TARGET EVAPORATOR TEMP UPPER ПРЕДЕЛ НАСТРОЙКИ Установите целевой верхний предел температуры испарителя. HAC-51, "Целевой испаритель Верхний предел температуры "

ПРИМЕЧАНИЕ : Когда аккумуляторный кабель отсоединен от отрицательной клеммы или когда напряжение батареи становится 10 В или меньше, установка ПОДДЕРЖКА РАБОТЫ может быть отменена.

АКТИВНЫЙ ТЕСТ

Контрольный образец

Описание

ТЕСТ ОВК Функциональную проверку системы кондиционирования можно выполнить, выбрав Режим. См. Следующие таблица условий каждого режима.

ТЕСТ ОВК

ПРИМЕЧАНИЕ : После запуска двигателя проведите осмотр каждого выходного устройства, потому что компрессор кондиционера работал.

СИСТЕМА ДИАГНОСТИКИ (IPDM E / R)

CONSULT Функция (IPDM E / R)

ЗАЯВКА

CONSULT выполняет следующие функции через связь CAN с IPDM E / R.

ИДЕНТИФИКАЦИЯ ЭБУ

Отображается номер детали IPDM E / R.

РЕЗУЛЬТАТ САМОДИАГНОСТИКИ

См. PCS-20, «Указатель кодов неисправности».

МОНИТОР ДАННЫХ

АКТИВНЫЙ ТЕСТ

МОЖЕТ ПОДДЕРЖАТЬ ПОДДЕРЖКУ MNTR

См. LAN-14, «Монитор поддержки диагностики CAN».

Подготовка
Специальный сервисный инструмент Номер инструмента (TechMate No.) Название инструмента Описание - (J-46534) Набор инструментов для обрезки Удаление компонентов отделки Инструмент коммерческого обслуживания ...
Диагностическая информация ЭБУ
A / C AUTO AMP. Исходная величина ЗНАЧЕНИЯ НА СРЕДСТВЕ ДИАГНОСТИКИ ПЛАН ТЕРМИНАЛА ФИЗИЧЕСКИЕ ЗНАЧЕНИЯ Таблица приоритетов проверок DTC Если несколько кодов неисправности отображаются одновременно, перф ...
Другие материалы:

Меры предосторожности
Меры предосторожности для дополнительной удерживающей системы (SRS) "AIR BAG" и "SEAT" РЕМЕНЬ ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ " Дополнительная удерживающая система, такая как «ПОДУШКА БЕЗОПАСНОСТИ» и «ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ», используется вместе ремнем безопасности спереди, помогает снизить риск или тяжесть травмы ...

Диагностика симптомов
КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ НЕ РАБОТАЕТ Описание Убедитесь, что условия эксплуатации автомобиля указаны в разделе «Условия эксплуатации». Автомобиль »ниже перед началом диагностики. Процедура. Обязательно проверьте каждый симптом в разделе «Процедура диагностики». ЗАМЕТКА: Функция запуска двигателя, функция блокировки двери ...

Рекомендуемые жидкости и смазочные материалы
Жидкости и смазочные материалы * 1: Для получения дополнительной информации см. «Рекомендации по моторному маслу».* 2: В качестве альтернативы этому рекомендованному маслу используется обычное бензин SAE 5W-30. можно использовать масло на основе и соответствовать всем спецификациям и требования, необходимые для поддержания New Vehicle Limited Warra ...

© 2014-2021 Авторские права www.nirogue.com

TG Pro - Контроль температуры и управление вентиляторами

MacBook Pro (15 дюймов, начало 2008 г.) MacBookPro4,1
MacBook Pro (17 дюймов, начало 2008 г.) MacBookPro4,1
MacBook Pro (15 дюймов, конец 2008 г.) MacBookPro5,1
MacBook Pro (13 дюймов, середина 2009 г.) MacBookPro5,5
MacBook Pro (15 дюймов, 2.53 ГГц, середина 2009 г.) MacBookPro5,3
MacBook Pro (15 дюймов, середина 2009 г.) MacBookPro5,3
MacBook Pro (17 дюймов, начало 2009 г.) MacBookPro5,2
MacBook Pro (17 дюймов, середина 2009 г.) MacBookPro5,2
MacBook Pro (13 дюймов, середина 2010 г.) MacBookPro7,1
MacBook Pro (15 дюймов, середина 2010 г.) MacBookPro6,2
MacBook Pro (17 дюймов, середина 2010 г.) MacBookPro6,1
MacBook Pro (13 дюймов, начало 2011 г.) MacBookPro8,1
MacBook Pro (13 дюймов, конец 2011 г.) MacBookPro8,1
MacBook Pro (15 дюймов, начало 2011 г.) MacBookPro8,2
MacBook Pro (15 дюймов, конец 2011 г.) MacBookPro8,2
MacBook Pro (17 дюймов, начало 2011 г.) MacBookPro8,3
MacBook Pro (17 дюймов, конец 2011 г.) MacBookPro8,3
MacBook Pro (13 дюймов, середина 2012 г.) MacBookPro9,2
MacBook Pro (Retina, 13 дюймов, конец 2012 г.) MacBookPro10,2
MacBook Pro (15 дюймов, середина 2012 г.) MacBookPro9,1
MacBook Pro (Retina, 15 дюймов, середина 2012 г.) MacBookPro10,1
MacBook Pro (Retina, 13 дюймов, начало 2013 г.) MacBookPro10,2
MacBook Pro (Retina, 13 дюймов, конец 2013 г.) MacBookPro11,1
MacBook Pro (Retina, 15 дюймов, начало 2013 г.) MacBookPro10,1
MacBook Pro (Retina, 15 дюймов, конец 2013 г.) MacBookPro11,3
MacBook Pro (Retina, 15 дюймов, конец 2013 г.) MacBookPro11,2
MacBook Pro (Retina, 13 дюймов, середина 2014 г.) MacBookPro11,1
MacBook Pro (Retina, 15 дюймов, середина 2014 г.) MacBookPro11,3
MacBook Pro (Retina, 15 дюймов, середина 2014 г.) MacBookPro11,2
MacBook Pro (Retina, 13 дюймов, начало 2015 г.) MacBookPro12,1
MacBook Pro (Retina, 15 дюймов, середина 2015 г.) MacBookPro11,5
MacBook Pro (Retina, 15 дюймов, середина 2015 г.) MacBookPro11,4
MacBook Pro (13 дюймов, 2016 г., два порта Thunderbolt 3) MacBookPro13,1
MacBook Pro (13 дюймов, 2016 г., четыре порта Thunderbolt 3) MacBookPro13,2
MacBook Pro (15 дюймов, 2016 г.) MacBookPro13,3
MacBook Pro (13 дюймов, 2017 г., два порта Thunderbolt 3) MacBookPro14,1
MacBook Pro (13 дюймов, 2017 г., четыре порта Thunderbolt 3) MacBookPro14,2
MacBook Pro (15 дюймов, 2017 г.) MacBookPro14,3
MacBook Pro (13 дюймов, 2018 г., четыре порта Thunderbolt 3) MacBookPro15,2
MacBook Pro (15 дюймов, 2018 г.) MacBookPro15,1
MacBook Pro (13 дюймов, 2019 г., четыре порта Thunderbolt 3) MacBookPro15,2
MacBook Pro (15 дюймов, 2019 г.) MacBookPro15,1, MacBook Pro 15,3
MacBook Pro (13 дюймов, 2019 г., два порта Thunderbolt 3) MacBookPro15,4
MacBook Pro (16 дюймов, 2019 г.) MacBookPro16,1
MacBook Pro (13 дюймов, 2020 г., четыре порта Thunderbolt 3) MacBookPro16,2
MacBook Pro (13 дюймов, 2020 г., два порта Thunderbolt 3) MacBookPro16,3
MacBook Pro (16 дюймов, 2020 г., Radeon 5600M) MacBookPro16,4
MacBook Pro (13 дюймов, M1, 2020 г.) MacBookPro17,1

Как использовать паяльную станцию ​​с горячим воздухом

Введение

Станции горячего воздуха или тепловые пушки являются очень полезными инструментами и необходимы для любого рабочего места для электроники.При работе с печатными платами или их сборке есть много места для ошибок. Независимо от того, полагаетесь ли вы на машины, чтобы строить за вас, или строите вручную, у припоя часто есть собственные мысли. Иногда человек, строящий (или программирующий машину, которая строит), может ошибиться. В других случаях припой или компоненты на печатной плате могут реагировать нежелательными способами во время оплавления. Не бойтесь, есть способы исправить это! Термовоздушная паяльная станция SparkFun - 303D - одно из таких решений.

Инструменты

Помимо паяльной станции с термовоздушной обработкой, вам понадобится несколько инструментов для переделки компонентов поверхностного монтажа на плате. Тип пинцета будет зависеть от работы и личных предпочтений. Флюс также помогает оплавить паяные соединения.

Комплект для третьих рук SparkFun

В наличии TOL-11784

Вас расстраивает отсутствие ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

57

Дополнительные инструменты

Чтобы защитить отделку вашего стола, мы рекомендуем использовать термостойкий материал.

  • Термостойкий материал
    • Кусок древесноволокнистой плиты средней плотности (МДФ)
    • Силиконовый коврик

Если вы переделываете плату в первый раз, попробуйте переделать дорогую печатную плату переделать ненужную плату из нашего магазина.

Доска для лома

На пенсии DD-08477

Пусть наша неудача станет вашим творением.У нас есть довольно много подставок - это печатные платы, которые были выведены из эксплуатации из-за оборудования…

4 Пенсионер

Обзор оборудования

Давайте посмотрим на элементы, начиная с верхней правой стороны паяльной станции 303D.

Выключатель питания - 303D использует стандартную вилку / розетку для Северной Америки (~ 110 В переменного тока) .Надеюсь, выключатель питания не требует пояснений. Установите переключатель в положение «ON», чтобы включить паяльную станцию ​​с горячим воздухом, переместите переключатель в положение «OFF», чтобы выключить паяльную станцию ​​с горячим воздухом. Очень просто.

Обратите внимание! Устройство не выключится сразу после перевода переключателя в положение «ВЫКЛ». Он будет продолжать дуть воздух до тех пор, пока температура воздуха не опустится ниже 100 ° C.

Светодиодный цифровой выход - Светодиодный цифровой выход отображает как ваш температурный диапазон, так и поток воздуха.Дисплей будет меняться, когда вы поворачиваете ручки воздуха или температуры.

Примечание: Температурная шкала (Цельсия по Фаренгейту) устанавливается на этапе производства. По умолчанию на дисплее отображается текущая температура в градусах Цельсия.

Air Flow Grade - Классы воздушного потока от A25 до A99 . Вы можете отрегулировать поток воздуха, поворачивая ручку настройки воздуха. Светодиодный индикатор будет отображать установленный уровень расхода воздуха в течение 2 секунд, а затем вернется к текущей температуре воздуха в сопле.

Диапазон температур - Диапазон выходных температур от 100 ° ~ 480 ° C . Вы можете настроить рабочую температуру, поворачивая ручку настройки температуры. Светодиодный выход будет отображать установленную температуру в течение 3 секунд, а затем вернется к фактической температуре воздуха сопла. Индикатор в температурном блоке будет мигать, когда будет достигнута желаемая температура.

Форсунки - 303D поставляется с 2 сменными форсунками горячего воздуха.Сопло меньшего размера подходит для фокусировки горячего воздуха на более мелких компонентах. Сопло большего размера отлично подходит, если вы пытаетесь сфокусировать горячий воздух на большой площади доски.

Держатель для трубки - В комплект входит держатель для трубки для термофена. Его можно установить с любой стороны паяльной станции горячего воздуха.

Держатель для жезла, прикрепленный к правой стороне при включенном питании

Для чего он нужен?

Паяльные станции с горячим воздухом могут оказаться очень удобными.Как упоминалось выше, они являются важным инструментом при переработке платы. Термин «переделка» просто означает, что вы перекрашиваете или ремонтируете уже оплавленную плату, и этот термин широко используется в мире электроники. Подумайте об этом как о выполнении любой работы с доской, которая не была задействована в реальном производственном процессе. Вот несколько распространенных сценариев переделки:

  • Поляризованные компоненты - Детали, которые были размещены неправильно (назад, смещены на x градусов).К ним относятся микросхемы, диоды, некоторые конденсаторы, разъемы и т. Д.

  • Детали надгробной плиты - Это когда деталь (обычно резистор или конденсатор) оплавляется только с одной стороны. Деталь обычно торчит прямо вверх, напоминая надгробие.

  • Холодные соединения - Это похоже на надгробие, за исключением того, что части могут не торчать прямо, что затрудняет просмотр незавершенного соединения.

  • Удаление дефектных деталей - Иногда в процессе производства ИС ошибки могут возникать и оставаться незамеченными.Эти микросхемы затем помещаются на идеально исправные печатные платы. Горячий воздух отлично подходит для замены этих неисправных деталей.

  • Отсутствующие компоненты - Чем меньше размер компонента, тем легче ему исчезнуть. Это может произойти до или во время оплавления, в результате чего появится место, где что-то должно быть, но на самом деле это не так. С помощью этой паяльной станции легко поднять новую деталь на место.

  • Непреднамеренные перемычки припоя - Если используется слишком много припоя или паяльной пасты, результатом могут быть перемычки на одной или нескольких ножках ИС для поверхностного монтажа.Иногда для удаления этих надоедливых насекомых можно использовать горячий воздух вместе с ручкой для флюса.

Другое применение

Ремонт - не единственное, для чего подходит паяльная станция с горячим воздухом. Другое использование включает:

  • Утилизация электронных компонентов из старых печатных плат.
  • Паяльная паста для оплавления, наносимая по трафарету между SMD-компонентами и печатной платой.
  • Термоусадочная термоусадка для надежных соединений проводов.
  • Нагрев и изгиб некоторых пластиков (с правильными настройками).
  • Нагревание горячего клея для удаления или перемещения неправильно приклеенных предметов.

Как использовать паяльную станцию ​​с горячим воздухом

Предупреждение: Не используйте горячий воздух на поверхностях, которые вы не хотите испортить. Настоятельно рекомендуется иметь при себе кусок обрезков дерева или что-то подобное для работы с горячим воздухом.

Третьи руки или другие тиски очень помогают. Помните, что металлические радиаторы и печатные платы с заземленными поверхностями могут значительно увеличить время восстановления.

Выберите сопло

Выберите наконечник, подходящий для работы. Присоедините насадки к палочке и затяните винт, используя отвертку, чтобы удерживать ее на месте.

Вставьте вилку стандарта Северной Америки 303D в вашу любимую розетку в США (~ 110 В переменного тока). Нагревательный элемент и вентилятор останутся выключенными, пока вы не переведите выключатель питания в положение ON.

Включение питания

Установите выключатель питания в положение ON. Нагревательный элемент загорится, и воздух станет очень горячим, очень быстро, поэтому направьте сопло соответствующим образом.Красный светодиод рядом с надписью «SET TEMP» будет мигать, показывая, что «я готов растопить кое-что». Перед использованием подождите, пока станция горячего воздуха нагреется.

Примечание: Из сопла могут выходить небольшие причудливые клубы белого дыма. Это просто волшебные облака припоя, и это нормально. Они уйдут, так что наслаждайтесь ими, пока они существуют.

Регулировка воздуха и температуры

Есть две ручки управления - одна для расхода воздуха и одна для температуры.Отрегулируйте их в соответствии со своими потребностями.

Примечание: Установите для температуры и воздушного потока соответствующие настройки (немного выше точки плавления припоя и не слишком много воздуха, чтобы сдувать детали). Мы рекомендуем установить ручки расхода воздуха и температуры в среднее положение, а затем проверить оплавление небольшого компонента.

Переделка

Когда вы отточите настройки, осторожно направьте сопло на область, над которой вы работаете. Произнося волшебное заклинание (meltum, meltum, meltum), двигайте сопло вперед и назад, пока припой не начнет течь (припой должен выглядеть блестящим и расплавленным).Затем осторожно удалите / переместите деталь, которую хотите обработать, с помощью пинцета, подталкивая или захватывая деталь. Имейте в виду, что горячий воздух очень горячий.

Разъем Micro-B снимается с Pro Micro для технической розыгрыша. Обязательно переделайте плату на термостойкий материал! Предупреждение: Следите за тем, чтобы термофен оставался в движении, чтобы предотвратить повреждение компонента или платы от возгорания. Если направить тепловую пушку на одну и ту же точку, плита через определенное время может расплавиться.Некоторые компоненты могут быть чувствительными к нагреванию. Обязательно сверьтесь с таблицей данных на ИС. Черный пластик на штекерных и гнездовых разъемах может плавиться, а кнопки поверхностного монтажа могут обесцветиться. Обязательно осторожно направляйте горячий воздух на компонент!

Если вы также видите дым, коробление или черную слизь, исходящую от вашей доски, снимите нагрев и уменьшите температуру нагрева.

Охлаждение

Когда вы закончите, переведите выключатель питания в положение OFF, чтобы дать станции остыть, когда закончите.Самоохлаждение начнется и продлится несколько минут.

Чистый

Вымойте доску, когда закончите, чтобы удалить остатки водорастворимого флюса, который со временем может вызвать коррозию.

Демо-видео

Ниже приведено демонстрационное видео от нашего приятеля Дэйва Стиллмана, показывающее, как правильно использовать нашу паяльную станцию ​​с горячим воздухом SparkFun!

Запасные части

Форсунки

Нагревательные элементы

Внимание! Если вы решили заменить нагревательный элемент, следующие указания, перечисленные ниже, относятся к TOL-10706.При замене нагревательного элемента в трубке для TOL-14557 на ручке, которая закрывает ее, будет немного эпоксидной смолы / клея. После откручивания винтов вам может потребоваться силой открыть ее, что может привести к повреждению ручки! Мы рекомендуем заменять нагревательный элемент на свой страх и риск для TOL-14557.
Замена нагревательного элемента:
Отверните винты Отключить Снимите нагревательный элемент

Поиск и устранение неисправностей

Низкий расход воздуха при повороте шкалы "Воздух"

Если у вас слабый воздушный поток, когда диск «Воздух» повернут вверх, убедитесь, что у вас надежно прикреплено сопло.Благодаря форсунке через ручку термовоздушной паяльной станции будет проходить больше воздуха.

S-E Ошибка

«S-E» обычно означает ошибку датчика. Это частая ошибка. Иногда она исчезает после того, как возился с циферблатом, и температура снова отображается правильно. В других случаях это указывает на неисправность теплового датчика. Восстановить станцию ​​можно, сняв и снова установив нагреватель. Другой представитель службы технической поддержки считает, что на связи накапливается оксид.Это приводит к тому, что контроллер вводит в заблуждение, думая, что нагреватель неисправен.

H-E Ошибка

Блоки, отображающие «H-E», обычно означают, что произошла ошибка нагрева. Возможно, что-то вышло из строя или неправильно подключен нагревательный элемент. Попробуйте проверить соединения, чтобы увидеть, нужно ли переставлять нагревательный элемент. В крайнем случае - замена нагревательного элемента. В крайнем случае - замена нагревательного элемента.

Слишком высокий уровень воздуха

Если у вас слишком сильный воздушный поток, вполне возможно, что вы начнете видеть небольшие снаряды, летящие далеко от вашей доски.Это ваши части. Мы рекомендуем начинать с меньшего расхода воздуха и повышать его по мере необходимости.

Разрушение печатной платы

Если вы слишком долго сидите на определенном месте на печатной плате во время работы с горячим воздухом, клей, удерживающий медный слой на ламинате FR4 под ним, отпадет и выйдет в виде черной слизи. Зеленая паяльная маска на верхней стороне тоже начинает отслаиваться. Поскольку у нас еще нет запаха, мы можем попытаться описать запах - он ужасен.Пахнет горящей электроникой (сюрприз), но кажется, что запах цепляется за вашу кожу и одежду. Не круто. Так что практикуйтесь и не удивляйтесь, если вы почувствуете неприятный запах при первых двух попытках повторной работы.

Вытянутые колодки

При проверке готовности детали к перемещению мы рекомендуем осторожно подтолкнуть ее. Если надавить слишком сильно, подушечку можно потянуть.

Ресурсы и дальнейшее развитие

Если у вас есть какие-либо вопросы или комментарии, не стесняйтесь оставлять их в поле для комментариев ниже.Удачной переделки!

Дополнительную информацию о паяльной станции с горячим воздухом можно найти на следующих ресурсах:

Ознакомьтесь с другими замечательными уроками от Sparkfun, чтобы повысить свои навыки!

Как работать с контактными площадками и дорожками печатной платы

Работа с контактными площадками и дорожками на печатной плате является важным навыком. Узнайте, как вырезать дорожку на печатной плате, добавить паяльную перемычку между контактными площадками для перенаправления соединений и восстановить дорожку с помощью метода зеленого провода, если дорожка повреждена.

Arduino Shields v2

Обновление нашего классического руководства по Arduino Shields! Все, что Arduino экранирует. Что это такое и как их собрать.

Или ознакомьтесь с этой записью в блоге, чтобы узнать больше об оплавлении припоя!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
