Как работают тензометрические весы. Какие преимущества у тензометрических весов перед другими типами весов. С какими проблемами можно столкнуться при использовании тензометрических весов. Как решать типичные проблемы тензометрических весов.
Принцип работы тензометрических весов
Тензометрические весы основаны на использовании тензометрических датчиков (тензодатчиков). Тензодатчик представляет собой измерительный преобразователь, который преобразует величину деформации в электрический сигнал. Работа тензодатчика основана на явлении тензоэффекта — изменении электрического сопротивления проводников при их механической деформации.

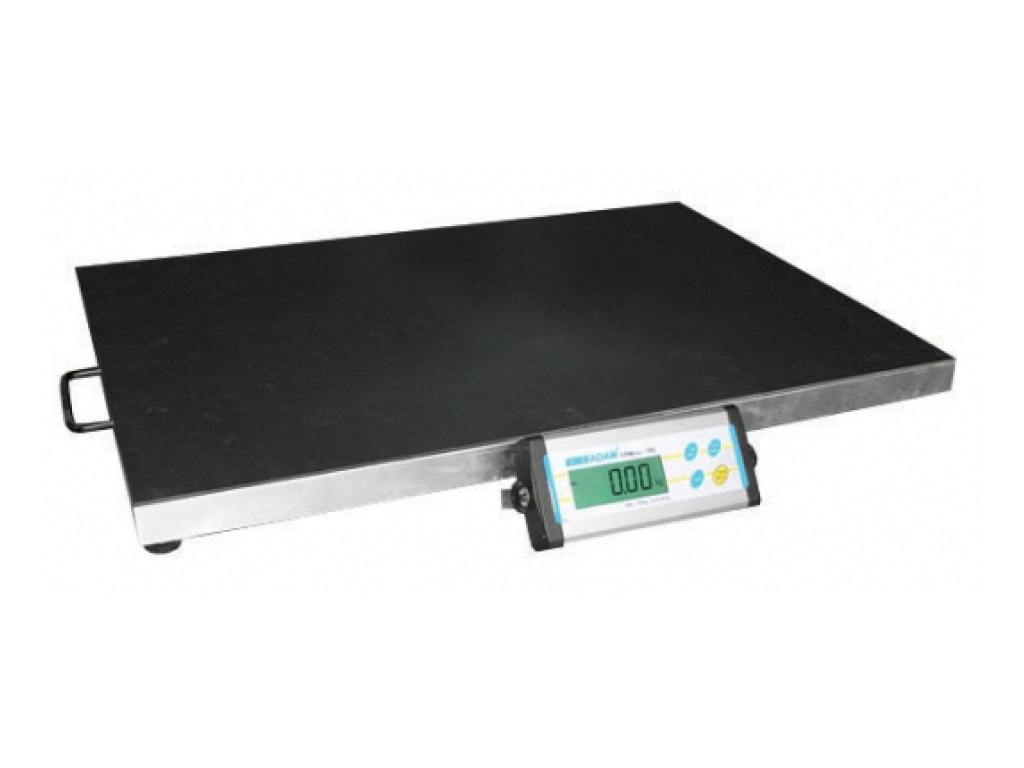

Основные компоненты тензометрических весов:
- Грузоприемная платформа
- Тензометрические датчики
- Электронный преобразователь сигнала
- Индикатор (дисплей) для отображения результатов измерения
Принцип действия тензометрических весов можно описать следующим образом:
- При помещении груза на платформу весов происходит деформация тензодатчиков.
- Деформация вызывает изменение электрического сопротивления тензорезисторов в датчиках.
- Изменение сопротивления преобразуется в изменение электрического сигнала.
- Электронный преобразователь усиливает и обрабатывает сигнал.
- Результат измерения отображается на цифровом индикаторе весов.
Преимущества тензометрических весов
Тензометрические весы обладают рядом существенных преимуществ по сравнению с механическими и другими типами весов:
- Высокая точность измерений (погрешность менее 0.1%)
- Широкий диапазон измерений (от граммов до сотен тонн)
- Возможность автоматизации процесса взвешивания
- Отсутствие движущихся механических частей
- Компактность и простота конструкции
- Устойчивость к вибрациям и динамическим нагрузкам
- Возможность интеграции в автоматизированные системы
Благодаря этим преимуществам тензометрические весы нашли широкое применение в различных отраслях промышленности, торговле, сельском хозяйстве и других сферах, где требуется точное измерение веса.
Типичные проблемы тензометрических весов
Несмотря на надежность конструкции, при эксплуатации тензометрических весов могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них:
1. Нестабильность показаний
Нестабильность показаний может проявляться в виде «плавающих» значений на дисплее или резких скачков показаний. Основные причины:
- Электромагнитные помехи
- Вибрации основания весов
- Неправильная калибровка
- Повреждение тензодатчиков
2. Ошибки измерений
Ошибки измерений выражаются в существенном отклонении показаний весов от реального веса груза. Возможные причины:
- Перегрузка весов
- Нарушение горизонтальности установки
- Загрязнение грузоприемной платформы
- Выход из строя одного из тензодатчиков
3. Отсутствие показаний
Если дисплей весов не отображает никаких значений, это может быть вызвано следующими факторами:
- Отсутствие электропитания
- Повреждение кабеля питания или сигнального кабеля
- Неисправность электронного блока
- Выход из строя дисплея
Решение проблем тензометрических весов
Для устранения типичных проблем тензометрических весов можно предпринять следующие меры:
1. Нестабильность показаний:
- Проверить и при необходимости улучшить электромагнитную защиту весов
- Установить весы на виброизолирующее основание
- Провести калибровку весов
- Провести диагностику тензодатчиков и при необходимости заменить неисправные
2. Ошибки измерений:
- Проверить соответствие нагрузки допустимому диапазону взвешивания
- Выровнять весы по уровню
- Очистить грузоприемную платформу от загрязнений
- Проверить исправность всех тензодатчиков
3. Отсутствие показаний:
- Проверить наличие и качество электропитания
- Осмотреть все кабельные соединения
- Провести диагностику электронного блока
- При необходимости заменить дисплей
При возникновении сложных неисправностей рекомендуется обратиться к специалистам по ремонту весового оборудования.
Техническое обслуживание тензометрических весов
Для обеспечения долгой и безотказной работы тензометрических весов необходимо регулярно проводить техническое обслуживание. Основные мероприятия включают:
- Регулярная очистка грузоприемной платформы и других частей весов
- Проверка и протяжка электрических соединений
- Калибровка весов с использованием эталонных грузов
- Проверка горизонтальности установки
- Периодическая поверка весов в соответствии с требованиями законодательства
Соблюдение графика технического обслуживания позволит своевременно выявлять и устранять потенциальные проблемы, обеспечивая стабильную и точную работу тензометрических весов.
Выбор тензометрических весов
При выборе тензометрических весов следует учитывать несколько ключевых факторов:
- Диапазон измерений — должен соответствовать предполагаемым нагрузкам
- Точность измерений — определяется классом точности весов
- Условия эксплуатации — влажность, температура, наличие агрессивных сред
- Наличие дополнительных функций — суммирование, счет штук, процентное взвешивание и т.д.
- Возможность интеграции с другими системами — наличие интерфейсов передачи данных
Правильный выбор тензометрических весов позволит обеспечить высокую точность измерений и эффективность работы в конкретных условиях эксплуатации.
Заключение
Тензометрические весы представляют собой современное и высокоточное оборудование для измерения веса. Понимание принципов их работы, преимуществ и возможных проблем позволяет эффективно использовать эти устройства в различных сферах деятельности. Регулярное техническое обслуживание и своевременное устранение неисправностей обеспечивают долгую и надежную работу тензометрических весов.
