Что такое тепловая завеса и как она работает

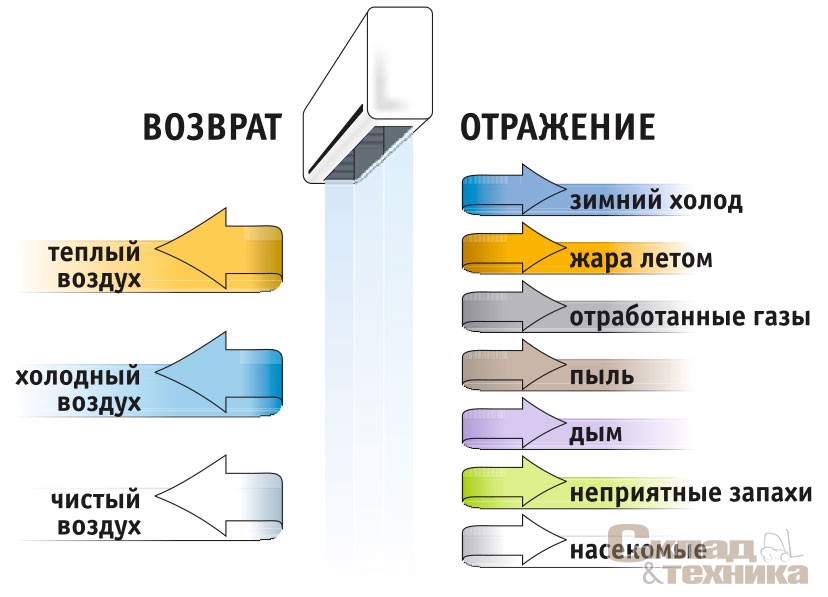

Тепловая завеса — это устройство, создающее направленный поток воздуха для защиты помещения от проникновения холодного наружного воздуха через открытые двери или ворота. Принцип работы тепловой завесы заключается в следующем:

• Вентилятор забирает воздух из помещения
• Воздух нагревается с помощью нагревательного элемента
• Нагретый воздух выбрасывается через сопло в виде плотной воздушной струи
• Эта струя создает невидимый барьер, препятствующий проникновению холодного воздуха

Таким образом, тепловая завеса позволяет сохранять тепло в помещении при открытых дверях и воротах. Это особенно актуально для магазинов, кафе, складов и других объектов с интенсивным потоком посетителей.

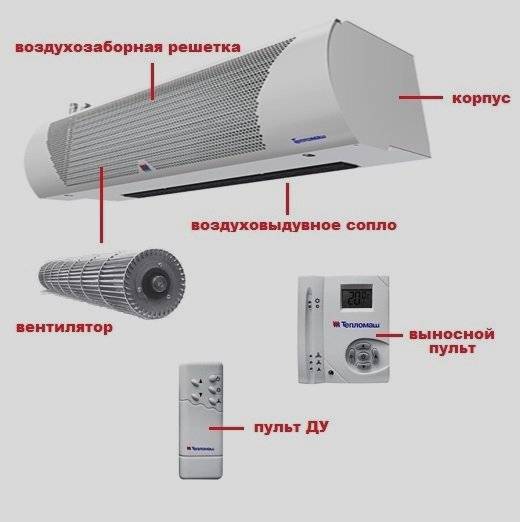

Из каких основных элементов состоит тепловая завеса

В конструкцию тепловой завесы входят следующие ключевые компоненты:

• Корпус — металлический кожух для размещения всех элементов
• Вентилятор — создает воздушный поток необходимой мощности
• Нагревательный элемент — электрический ТЭН или водяной теплообменник
• Сопло — формирует направленную воздушную струю
• Система управления — регулирует работу вентилятора и нагрева

Качество и характеристики этих элементов определяют эффективность работы тепловой завесы. Важно подобрать завесу с оптимальными параметрами для конкретных условий эксплуатации.

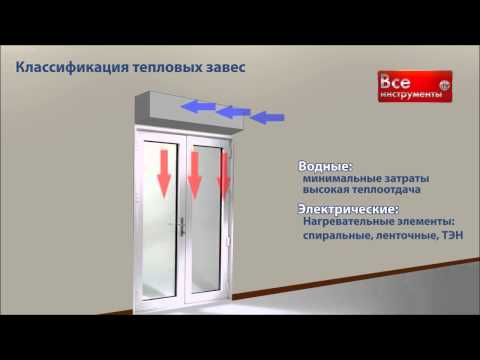

Виды тепловых завес по способу нагрева воздуха

Существует два основных типа тепловых завес по способу нагрева воздуха:

Электрические тепловые завесы

В электрических завесах для нагрева используются ТЭНы (трубчатые электронагреватели). Их преимущества:

• Простота монтажа — не требуют подключения к системе отопления
• Компактные размеры
• Быстрый нагрев воздуха
• Точная регулировка температуры

Водяные тепловые завесы

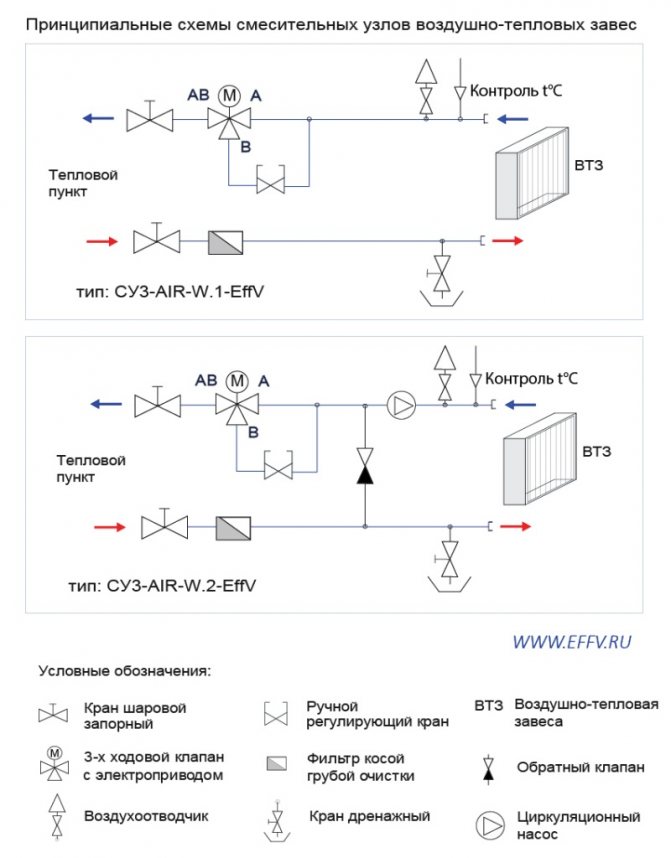

Водяные завесы подключаются к системе отопления и используют горячую воду для нагрева воздуха. Их достоинства:

• Более низкие эксплуатационные расходы
• Возможность работы от центрального отопления
• Высокая тепловая мощность
• Пожаробезопасность

Выбор типа завесы зависит от конкретных условий применения и имеющихся инженерных коммуникаций.

Как правильно выбрать и установить тепловую завесу

При выборе тепловой завесы следует учитывать несколько ключевых факторов:

• Размеры дверного проема — ширина завесы должна быть не меньше ширины проема
• Высота установки — от этого зависит необходимая мощность воздушного потока
• Интенсивность использования двери — влияет на требуемую тепловую мощность
• Перепад температур снаружи и внутри помещения
• Наличие тамбура или вестибюля

Правильная установка тепловой завесы включает следующие этапы:

1. Монтаж кронштейнов над дверным проемом
2. Крепление корпуса завесы на кронштейны
3. Подключение электропитания и системы управления
4. Для водяных завес — подсоединение к системе отопления
5. Настройка и проверка работы оборудования

Рекомендуется доверять монтаж тепловых завес профессионалам для обеспечения правильной и безопасной работы.

Эффективность применения тепловых завес

Насколько эффективны тепловые завесы в защите помещений от холодного воздуха? Исследования показывают следующие результаты:

• Снижение теплопотерь через открытые двери на 80-90%
• Уменьшение расходов на отопление до 30-40%
• Поддержание комфортной температуры в помещении
• Предотвращение образования сквозняков
• Защита от проникновения пыли, насекомых, выхлопных газов

Эффективность тепловой завесы зависит от правильности выбора модели, корректности монтажа и настройки оборудования. При соблюдении этих условий тепловые завесы демонстрируют высокую энергоэффективность.

Преимущества и недостатки использования тепловых завес

Тепловые завесы имеют ряд достоинств и некоторые ограничения:

Преимущества тепловых завес:

• Значительное снижение теплопотерь
• Экономия на отоплении помещений
• Создание комфортного микроклимата
• Защита от сквозняков, пыли, насекомых
• Возможность держать двери постоянно открытыми

Недостатки тепловых завес:

• Относительно высокая стоимость оборудования
• Необходимость профессионального монтажа
• Шум при работе (особенно у мощных моделей)
• Затраты электроэнергии на работу вентиляторов

Несмотря на некоторые недостатки, в большинстве случаев преимущества тепловых завес перевешивают, делая их эффективным решением для защиты помещений.

Альтернативные способы защиты от холодного воздуха

Помимо тепловых завес, существуют и другие методы защиты помещений от проникновения холодного воздуха:

• Утепление дверей и окон — установка уплотнителей, замена старых конструкций
• Оборудование тамбуров и шлюзов на входе
• Установка вращающихся дверей
• Использование ПВХ-завес на складах и производствах
• Применение автоматических раздвижных дверей

Каждый из этих способов имеет свои преимущества и ограничения. Тепловые завесы часто оказываются наиболее универсальным и эффективным решением, особенно для коммерческих помещений с высокой проходимостью.

Стоит ли устанавливать тепловую завесу

Решение об установке тепловой завесы следует принимать на основе анализа конкретной ситуации. Тепловая завеса будет оправданным выбором если:

• В помещении часто открываются двери или ворота
• Существует большая разница температур внутри и снаружи
• Важно поддерживать стабильный микроклимат
• Есть необходимость в постоянно открытых дверях
• Требуется защита от пыли, насекомых, выхлопных газов

При правильном подборе и монтаже тепловая завеса быстро окупается за счет экономии на отоплении и создает комфортные условия для сотрудников и посетителей. Для розничных магазинов, кафе, офисов тепловые завесы часто становятся необходимым элементом оборудования.

Информационные статьи на тему: Принцип работы тепловой завесы

Принцип работы воздушной завесы заключается в динамическом разделении двух сред с различными характеристиками, которые граничат друг с другом по площади некоторых проемов посредством создания плоской струи воздуха. Указанные проемы — это входы, въезды в здания, выходы из транспортных средств, технологические сообщения между помещениями производственных и торговых назначений и т.п. В некоторых случаях воздушные завесы устанавливаются не в проемах, внутри помещений, ограничивая зоны различных характеристик среды непосредственно своими воздушными потоками.

Содержание

1. Назначение тепловых завес
2. Ограниченная эффективность
3. Расположение на проеме
4. Устройство тепловой завесы
5. Способы подогрева
6. Эффективность создания воздушного потока

Назначение тепловых завес

Назначение тепловых завес — это разделение сред с разными температурами и/или другими характеристиками. Это влажность, содержание пыли, запахов, насекомых и т д.

Скорость выравнивания любой из этих характеристик среды определяется законом диффузии, она пропорциональна произведению площади проема на разность концентраций (например, пыли, насекомых) по разные стороны от проема.

Иначе обстоит дело с температурным выравниванием: его скорость определяется не диффузией, а гравитационными силами.  Но надо понимать, что теплопотери не прямо пропорциональны высоте проема. Эта зависимость более сильная.

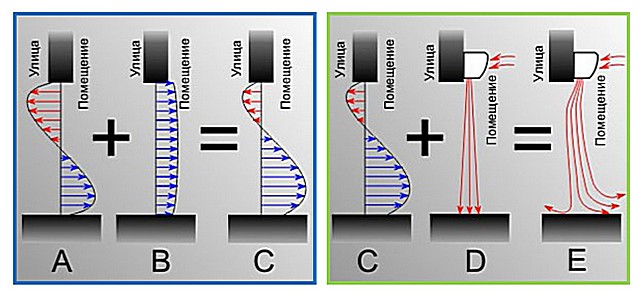

Ограниченная эффективность

Температура в помещении без воздушной завесы

Температура в помещении с воздушной завесой

Работающая воздушная завеса препятствует этому выравниванию, хотя полностью противостоять переносу вещества через проем неспособна.

Более того, если прибор  имеет избыточные характеристики по скорости воздушного потока, то его действие будет способствовать не разделению температур или других характеристик сред, а их более быстрому выравниванию по разные стороны проема — завеса в этом случае станет бесполезна.

Любые реальные воздушные завесы полностью не могут разделять среды и в лучших случаях имеют эффективность не более 70-75%. Это обусловлено не недостатком их конструкции, а физическими принципами: даже для небольших проемов высотами 1-2 метра и скоростями воздухопотоков несколько метров в секунду струи устройств являются турбулентными. А любая турбулентная струя подразумевает перемещение вещества не только вдоль, но и поперек своего основного течения.

Если предположить, что при высоте проема менее 1 см и скорости воздуха менее 1см/с, поток воздушной завесы станет ламинарным. Это подразумевает теоретическую возможность 100% эффективности, то есть полного разделения сред по разные стороны от этого проема).

Расположение на проеме

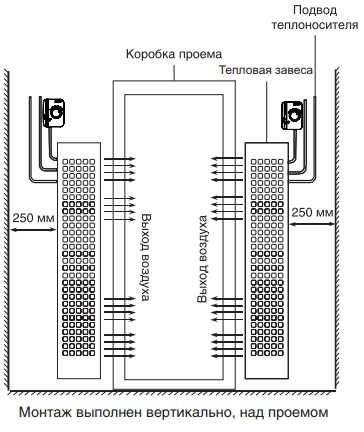

Устройства могут размещаться горизонтально над проемом, вертикально с одной или с двух сторон, а также комбинированно. Они могут создавать кратную защиту проема, при использовании в тамбурах с 2х сторон.

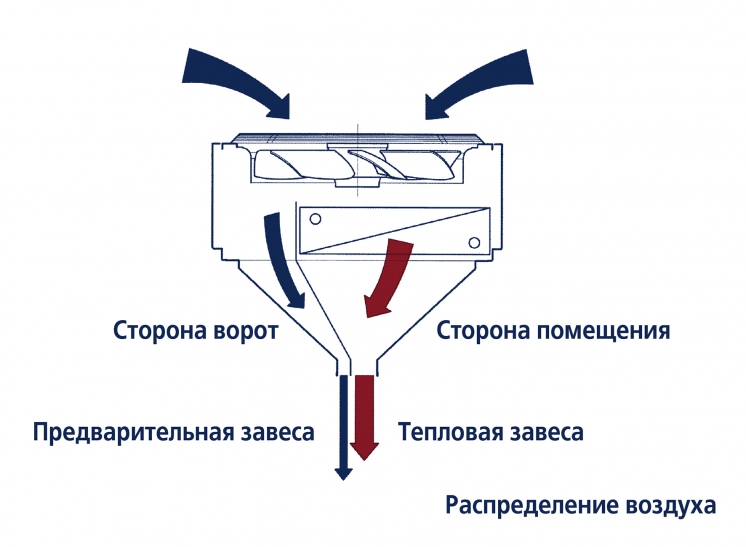

Также возможно использование воздушных завес с несколькими воздушными потоками, призванными уменьшить тепловые потери.

Из соображений комфорта или других требований приборы могут иметь конструктивную возможность подогрева потока воздуха. В этом случае их также называют тепловыми завесами. Тепловые завесы, кроме характеристик потока имеют характеристики подогрева воздуха, которые можно определять как общей мощностью подогрева, так и температурой подогрева струи воздуха. Возможны комбинированные защиты проемов, когда рядом могут использоваться как воздушные завесы без нагрева, так и тепловые завесы.

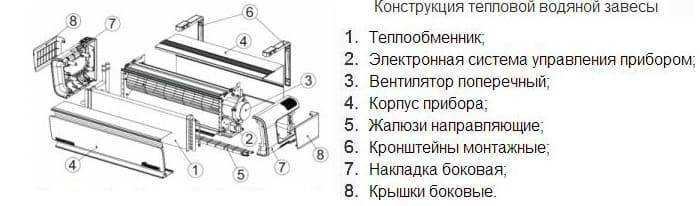

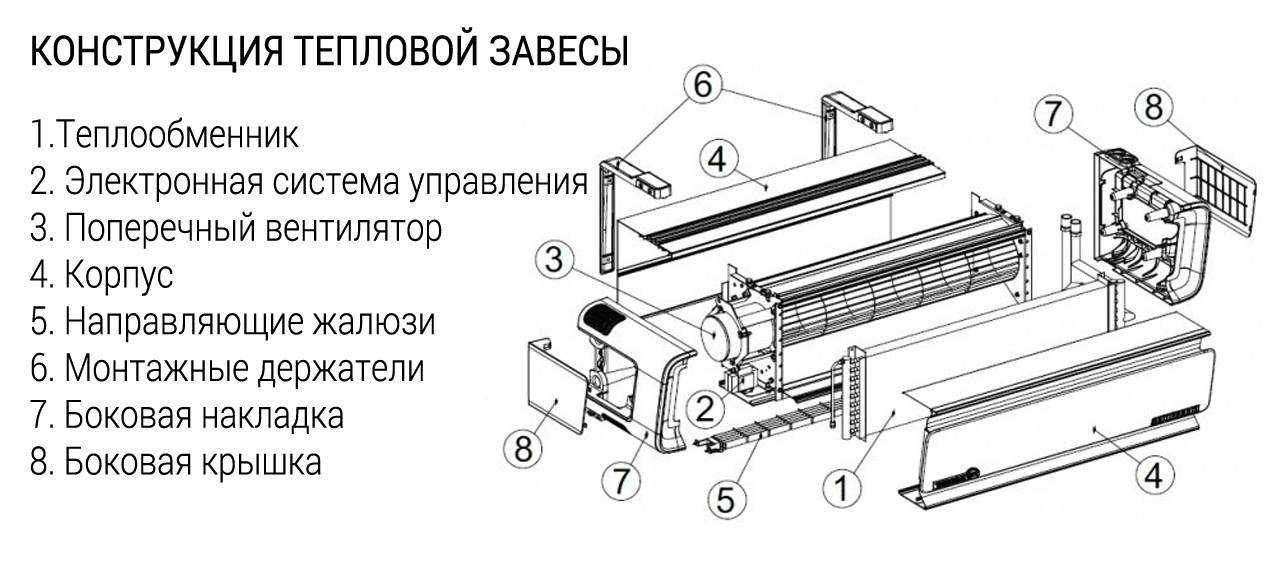

Устройство тепловой завесы

Из чего состоят тепловые завесы и в чем отличие устройства воздушной завесы от тепловой? По сути, это синонимы, но тепловые завесы являются разновидностью воздушных. Почему? Давайте разберемся. К основным компонентам любой завесы можно отнести:

• Вентилятор — тангенциальный или осевой. В завесах для небольших проемов традиционно чаще используются тангенциальные крыльчатки, поскольку они компактнее и создают сплошной поток равный длине крыльчатки. В промышленных завесах могут применяться и мощные осевые вентиляторы, позволяющие защитить проемы высотой более 10 метров.
• Двигатели — отличаются по мощности на валу и по классу энергопотребления. Чем они мощнее, тем больше воздуха будет прокачивать завеса и тем более высокие и широкие проемы будет способна защищать.
• Корпус — обычно из металла или из пластика.
• Средства управления завесой — кнопки и роторы на корпусе или отдельный пульт, который может быть как проводным, так и беспроводным.

Двигатель воздушной завесы

Тепловой завеса становится тогда, когда к перечисленным выше компонентам добавляется еще один:

• Нагревательный элемент — электрический или водяной теплообменник. Электрические нагревательные элементы используются разные, чаще всего это классические ТЭНы (трубчатые нагревательные элементы) или стич-элементы (игольчатые нагревательные элементы).

Воздушные завесы устроены так, чтобы отсекать холодный воздух снаружи и препятствовать его попаданию в помещение. Основную функцию отсечения выполняют двигатель и вентилятор. Но в случае наличия нагревательного элемента, воздух еще и подогревается, за счет чего прибор становится эффективнее.

Также имея одинаковые компоненты, конструкция тепловой завесы может быть немного разной — в зависимости от расположения нагревательных элементов (на входе воздуха в завесу или на выходе), агрегат будет либо лучше отсекать воздух, либо сильнее нагревать его.

Нагревательные элементы тепловых завес

Способы подогрева

По способу нагрева тепловые завесы в основном подразделяются на электрические и водяные.

В первых почти вся электрическая мощность используется для нагрева воздуха. Во втором же случае мощность нагрева обычно во много десятков раз превосходит электрическую мощность, используемую для создания воздушного потока.

В тепловых завесах водяного подогрева или в воздушных завесах без нагрева мощность полностью используется для создания воздухопотока. Для этих приборов особое значение имеет эффективность преобразования мощности в поток воздуха или к.п.д. создания воздушного потока.

Эффективность создания воздушного потока

На пути преобразования электрической мощности, которая отбирается от сети питания, в мощность движения потока воздушной завесы существуют два препятствия. Электродвигатель не может полностью перевести электроэнергию в энергию вращения вала — некоторая ее часть всегда теряется не бесполезный нагрев частей устройства. Энергия, которая подводится к валу вентилятора от мотора, также частично теряется на незначительный нагрев движущегося воздуха.

Эти потери определяют к.п.д. электродвигателя и вентилятора, а общий к.п.д. определяется их произведением. Например, к.п.д. мотора 0,6, а вентилятора 0,4. Тогда к.п.д. преобразования электрической мощности в мощность движения воздухопотока будет равен 0,24. Это означает, что на 1 кВт мощности, забираемый из сети, производится 240 Вт механической мощности упорядоченного движения воздуха в потоке воздушной завесы.

Значения к.п.д. двигателей и вентиляторов главным образом определяется их типами, которых как для двигателей, так и для вентиляторов существует несколько. Для завес с электрическим подогревом эффективность двигателей и вентиляторов не имеет решающего значения для выбора прибора — основное внимание следует уделить оптимальному перекрытию проема.

Воздушные завесы Тропик Лайн

Большой выбор воздушно-тепловых завес для коммерческого, промышленного и бытового использования.

Перейти в каталог

Тепловые электрические завесы: принцип работы оборудования

Электрические тепловые завесы состоят из трех основных элементов, расположенных внутри корпуса:

• Нагревательный элемент (трубчатый электронагреватель или спираль)

• Вентилятор для нагнетания воздуха

• Сопло для подачи подогретого воздуха.

• В электрических тепловых завесах используют несколько типов нагревательных элементов:

• ТЭН – трубка из прочного металла, в которую непосредственно запаян нагреватель

• Керамические нагреватели – нагревательные элементы нового поколения (основаны на элементах Р.Т.С.). Отличаются высокой экономичностью и длительным сроком службы

• Стич-элементы – металлические пластины разного размера, которые обеспечивают высокую скорость нагрева воздушного потока.

ТЭНы и стич-элементы потребляют одинаковое количество тепла на протяжении всего срока работы оборудования, а керамический нагреватель расходует необходимое количество только для нагрева элемента, а затем переходит в режим экономии.

Вентилятор втягивает воздух из внешней среды (помещение, улица) через перфорированные отверстия в корпусе завесы. Поток воздуха прогревается до оптимальной температуры во время прохождения через трубчатый нагреватель или спираль и при помощи сопла под давлением подается в направлении дверного проема (отталкивая его или разбавляя в зависимости от типа оборудования).

В зависимости от размера дверного проема и расположения завесы могут быть горизонтальными и вертикальными. Вертикальные воздушные завесы рекомендуем устанавливать на большие проемы. В комплекте как правило идет пульт управления, позволяющий регулировать скорость потока и мощность нагрева.

Тепловые завесы, которые нагревают воздух при помощи электричества, пользуются повышенной популярностью благодаря ряду преимуществ этого климатического оборудования:

• Завеса, благодаря своим конструктивным особенностям, не только нагревает воздух в холодное время года и удерживает его, но и эффективно защищает от проникновения пыли, грязи, выхлопных газов и насекомых внутрь помещения в теплое время года

• Использование электрической воздушной завесы позволит значительно сэкономить средства на энергоносители для отопления помещения

• Работающая в помещении тепловая завеса электрическая позволит выровнять температурный градиент – поток теплого воздуха направляется вниз, значительно уменьшая вертикальную температурную разницу и повышая температуру в районе нахождения людей. Результат выравнивания градиента – повышение КПД работы оборудования и экономия электроэнергии в три раза (до 35%)

• Тепловая завеса предотвращает образование сквозняков, что значительно сокращает возникновения заболеваний сотрудников, работающих в помещении

• Оборудование позволяет устраивать «день открытых дверей» в любое время года, не зависимо от погодных условий. Это преимущество смогли по достоинству оценить владельцы торговых точек разного масштаба – постоянно открытая дверь привлекает посетителей и значительно повышает посещаемость заведения.

Но, как и все оборудование, тепловые электрические завесы имеют незначительные минусы: некоторые модели могут иметь повышенный уровень шума во время эксплуатации, а также имеется риск усиленного «сжигания» кислорода в помещении.

Основное назначение всех типов тепловых завес – защита помещения от проникающего из внешней среды потока холодного воздуха. Выбор моделей и видов этой уникальной климатической техники весьма обширен. Выбирая тепловую завесу на входную дверь, стоит обратить внимание на ряд рекомендаций :

• Скорость направленного потока нагретого воздуха полностью зависит от размеров дверного проема – чем значительней этот проем, тем выше должна быть скорость нагнетаемого завесой теплого воздуха

• Завеса должна иметь размер, полностью соответствующий дверному проему и полностью закрывать его.

• Если дверной проем значителен по ширине, целесообразно установить несколько тепловых завес. Это позволит образовать единую, непрерывную завесу, которая полностью предотвратит проникновение холодного воздуха внутрь помещения

• Складские, торговые помещения, чаще всего, имеют несколько входов/выходов. Поэтому при выборе тепловой завесы необходимо рассчитать и учитывать влияния на сквозняки силы и направления ветра.

• При выборе эффективной теплой завесы необходимо учесть параметры помещения и дверного проема:

• Высота проема (важна при установке  завес горизонтально)

• Ширина дверных проемов – необходимый параметр при выборе вертикальных завес (одно- или двусторонних)

• Внешнюю температуру и скорость ветра в холодное время года и ожидаемый температурный уровень внутри помещения

• Давление воздуха в помещении и требования к нагнетаемому завесой потоку подогретого воздуха.

В зависимости от способа установки завесы могут работать по разному принципу защиты:

• Смесительный — рассчитан на установку тепловых завес в тамбурах, предбанниках, хорошо работает при закрытых дверях. Подогретый завесой воздух смешивается с потоком воздуха с улицы, увеличивая его температуру
• Воздушный барьер (шиберующий) — рассчитан на эффект отталкивания холодного воздуха при помощи мощного теплого потока, нагнетаемого из сопла оборудования. Такой тип установки эффективен на широких проемах (ворота, дверные проемы складов, торговых помещений), в помещениях с открытым, или часто открываемым дверным проемом.

Применение электрических тепловых завес является единственным экономически и технически оправданным способом надежно защитить дверные проемы от проникновения потоков холодного воздуха извне.

Работают ли тепловые завесы? | Запечатанные ресурсы

Защищают ли тепловые завесы от холода? Как быть с жарой летом? Из этого руководства вы узнаете, почему и как утепленные шторы могут работать в качестве временной изоляции окон.

Хотите, чтобы ваш дом чувствовал себя лучше (и экономил энергию)? Тепловые шторы могут быть краткосрочным решением при неравномерной температуре и сквозняках, которые появляются вокруг ваших окон.

Но вот в чем дело: большинство людей не понимают, что установка тепловых завес на самом деле может замаскировать основную проблему в вашем доме.

Так работают ли вообще тепловые завесы? Помогают ли они с энергоэффективностью? Стоят ли они вложений? (Они не совсем дешевые, если вы устанавливаете их на каждое окно!)

Это руководство поможет вам определить, подходят ли утепленные шторы для вашего дома. Вы ответите на следующие вопросы:

• Как работают тепловые завесы летом и зимой?
• Из чего сделаны тепловые завесы?
• Экономят ли тепловые завесы энергию?
• Термальные завесы стоят своих денег?
• Как сделать термозавесу своими руками?
• Каковы плюсы и минусы использования утепленных штор?
• Какие тепловые завесы самые лучшие?
• Какие есть альтернативы использованию тепловых завес?
• Как навсегда устранить сквозняки?

Как работают тепловые завесы летом и зимой?

На окна приходится примерно 25–30 % расходов на отопление и охлаждение вашего дома (1). Но дом без окон вообще не будет похож на дом, поэтому многие домовладельцы предпочитают использовать жалюзи, шторы и шторы, чтобы добавить дополнительную защиту от перепадов температур.

Утепленные шторы часто считаются спасением от холода, но в некоторых случаях они могут помочь защитить от жары и летом.

Как работают тепловые завесы:

Каждая панель тепловой завесы изготавливается из 3-х или 4-х слоев материалов. Эти толстые дополнительные слои ткани на вашем окне создают тепловую границу между поступающим наружным воздухом и самой комнатой. Таким образом, штора улавливает холодный или горячий воздух за тканевыми панелями и не дает ему перемещаться по вашему пространству. По сути, технически тепловые завесы служат подвижная изоляция .

Если вы что-нибудь знаете об изоляции, то знаете, что R-значение очень важно. Значение R — это мера теплового сопротивления или способность создавать тепловую границу между внутренней частью вашего дома и внешней средой. По сути, значение R указывает на уровень защиты от передачи тепла внутри и снаружи вашего дома.

Чтобы дать вам некоторое представление, по данным Инженерного отдела Университета Канзас-Сити, изолированная стена имеет значение R от 12 до 19. а окно с двойным остеклением имеет приблизительное значение R, равное 2 (2). А вы знаете те розовые рулоны свернутой стекловолоконной изоляции, которые вы видите в магазинах товаров для дома? Они имеют значение R от 3 до 2,5 на дюйм толщины.

При сравнении коэффициента теплопередачи окна с двойным остеклением со сплошной стеной или реальными изоляционными материалами становится легче понять, почему вы можете захотеть добавить дополнительный слой теплозащиты поверх ваших окон.

Но почему вокруг окон вообще образуются карманы с горячим и холодным воздухом?

Вот как холодный и горячий воздух проходит через вашу Windows

Если ваши окна не были должным образом изолированы или не изолированы от воздуха, они часто имеют зазоры и отверстия вокруг швов окон, которые позволяют наружному воздуху проникать внутрь вашего дома. Вот почему в некоторых окнах может быть сквозняк — дело не в самом окне (в конце концов, воздух не может проходить сквозь стекло). Это щели и швы вокруг окна, которые пропускают наружный воздух.

Вот почему так много домовладельцев с удивлением обнаруживают, что они по-прежнему имеют сквозняки — даже после дорогостоящей модернизации окон.

Постоянное решение проблемы сквозняков — профессиональная герметизация и изоляция (но об этом позже).

Тем не менее, утепленные шторы могут действовать как кратковременная блокировка для воздуха, проходящего через щели и швы вокруг ваших окон, или для тепловыделения солнечного света, проникающего через стекло, что может помочь свести к минимуму колебания температуры и остановить некоторые потери тепла зимой и в жару. прием летом.

Из чего сделаны тепловые завесы?

Термозавесы изготавливаются из нескольких слоев плотной ткани, сшитых вместе. В зависимости от ваших предпочтений и стиля, они бывают разных типов ткани — от натуральных материалов, таких как хлопок, до синтетических тканей, таких как полиэстер и микрофибра.

Между слоями декоративной ткани вшиты несколько слоев ткани, в том числе плотный материал, блокирующий свет. Этот толстый слой увеличивает значение R в области вокруг ваших окон и создает тепловую границу между утечками воздуха из окон и наружной температурой, хотя и временную.

Итак, тепловые завесы экономят энергию?

В то время как некоторые источники могут дать вам быстрый да ответ на этот вопрос, точно оценить снижение затрат на электроэнергию в результате установки тепловых завес сложно. Помните, что на окна приходится примерно 25–30 % расходов на отопление и охлаждение вашего дома (3), , но добавление оконных покрытий не уменьшит автоматически ваши счета за электроэнергию на 25–30 %, как могут заявлять некоторые оконные компании и производители оконных покрытий. .

Вот почему. В индустрии домашних представлений есть поговорка: «Ваша худшая стена все же лучше, чем ваше лучшее окно».

По сути, это означает, что даже ваша худшая, самая плохо изолированная стена будет лучше создавать прочную тепловую границу для вашего дома, чем самое энергосберегающее окно. Окна специально спроектированы так, чтобы свет и свежий воздух проникали в ваш дом. Это означает, что они являются естественным путем для проникновения горячего и прохладного воздуха в ваш дом и выхода из него.

Но не волнуйтесь: в Sealed мы знаем, как помочь вам навсегда сократить потребление энергии в вашем доме и в то же время сделать ваш дом лучше. (Мы поможем вам создать для этого индивидуальный план.) Узнайте больше.

Стоимость тепловых завес: Быстрая поломка

Стоят ли термозащитные шторы вложений? Вот разбивка того, сколько может стоить установка тепловых завес по всему дому.

В конечном счете, ваши расходы будут зависеть от количества окон в вашем доме, их размера и того, какие материалы у вас уже есть под рукой. Но, основываясь на приведенных выше оценках, вы можете получить совершенно новую энергоэффективную посудомоечную машину, стиральную машину и сушилку или холодильник за эти деньги.

• Тепловые шторы
  • Стоимость за комплект: 40-50-50
  • Стоимость за 1700 кв.
  • Стоимость за комплект: 15-40 долларов США
  • Стоимость дома площадью 1700 кв. футов: 255-680 долларов США
  • Стоимость дома площадью 2600 кв. футов: 390-1040 долларов США
  3 900 стержни
  • Стоимость за окно: $55-$90
  • Стоимость дома площадью 1700 кв. футов: 935-1530 долларов США
  • Стоимость дома площадью 2600 кв. футов: 1430-2340 долларов США

Для этой оценки стоимости мы используем следующие основные данные: в доме площадью 1700 квадратных футов в среднем 17 окон, а в доме площадью 2600 квадратных футов в среднем 26 окон, согласно официальным средним значениям EPA (4).

Наденьте тепловые завесы и хотите немного сэкономить? Их можно сделать своими руками (подробнее об этом далее в этой статье).

Далее мы рассмотрим плюсы и минусы использования утепленных штор — так вы сможете лучше понять, подходят ли они для вашего дома.

Плюсы и минусы использования изолированных штор в вашем доме

Любое краткосрочное улучшение дома имеет свои преимущества и недостатки. Давайте рассмотрим некоторые плюсы и минусы использования тепловых завес ниже.

Плюсы использования тепловых завес:

• Утепленные шторы – отличный вариант для арендаторов. Если у вас нет собственного дома, тепловые завесы — отличный вариант для временной изоляции окон.
• Тепловые завесы могут сократить некоторые потери энергии. Несмотря на то, что вы не заметите значительных улучшений в своих счетах за отопление или охлаждение, вы, возможно, будете менее склонны регулировать термостат вперед и назад после того, как установите шторы для защиты от сквозняков и забора наружного воздуха.
• В закрытом состоянии тепловые завесы могут иметь дополнительное значение R R-3 или R-5. Это расчетное значение R, но оно улучшается по сравнению со средним значением R окна, равным 2.
• Тепловые завесы могут снизить около сквозняков или горячего воздуха, которые вы чувствуете (когда они закрыты). У вас действительно холодная гостиная? Или ваша спальня наверху напоминает сауну летом? Закрытие жалюзи и добавление закрытых тепловых завес может уменьшить некоторые из этих неравномерных температур. Подробнее об устранении сквозняков вы можете узнать в этой статье.
• Установку утепленных штор можно выполнить самостоятельно. В большинстве случаев для установки карнизов вам понадобится несколько простых инструментов: дрель, отвертка, искатель гвоздей и уровень. Заручитесь помощью приятеля, и это проект, который вы можете сделать сами в выходной день.
• Шторы могут добавить декоративности. Добавление текстиля и драпировок в соответствии с выбранным вами стилем может стать отличным способом персонализировать свое пространство и создать уютный дом, который вам понравится.

Минусы использования утепленных штор:

• Утепленные шторы — это временное решение. Они маскируют проблему утечек воздуха вокруг ваших окон, а решают ее с помощью профессиональной герметизации. Узнайте больше о герметизации дома и о том, почему это работает, в нашем Руководстве по герметизации воздуха.
• Они препятствуют проникновению естественного света в ваш дом. Тепловые завесы лучше всего работают, когда они полностью закрыты, поэтому их использование в качестве долгосрочного решения проблемы неравномерной температуры означает, что вы также блокируете попадание естественного света в свой дом. Хотя это может быть здорово для сна, вы можете скучать по солнцу в течение дня, когда плотные шторы всегда закрыты! А если вы позволите солнцу сиять зимой, то на самом деле согреете ваш дом (бесплатно) в холодные месяцы, так что вы также потеряете естественное тепло.
• Это не повышение стоимости дома. Как видно выше, утепленные шторы не являются экономически эффективным решением. И это не обновление, которое повышает конкурентоспособность вашего дома, когда вы идете на продажу. С другой стороны, профессиональная герметизация и улучшенная изоляция могут повысить ценность вашего дома (и в то же время навсегда решить проблему неравномерной температуры). Ознакомьтесь с нашим руководством по повышению энергоэффективности дома, чтобы узнать больше.
• Установка тепловых завес стоит дороже, чем вы думаете. В зависимости от количества и размеров окон в вашем доме это краткосрочное решение может оказаться очень дорогим.
• Они могут испортить ваш стиль. Несмотря на то, что существует множество стилей на выбор, утепленные шторы изготавливаются из тяжелых тканей и могут не соответствовать вашему вкусу в домашнем декоре.
• Тепловые завесы закрывают обзор. Опять же, изолированные шторы должны быть полностью закрыты, чтобы они были наиболее эффективными. Это означает, что эти прекрасные деревья или горизонт города за вашим окном будут закрыты круглый год, чтобы вы могли устранить любые перепады температуры и потери энергии.
• Утепленные шторы не решают проблем с плохой изоляцией и вентиляцией. Если у вас неравномерная температура между комнатами в вашем доме, тепловые завесы здесь не помогут. Они временно помогут заблокировать сквозняки, которые проникают в ваш дом через утечки воздуха, но это все.

Какие тепловые завесы самые лучшие?

Лучшие тепловые завесы разработаны с учетом изоляции и имеют несколько слоев ткани на панели. Для лучшей защиты от сквозняков выбирайте утепленные шторы, которые:

• Имеют 3 или 4 слоя ткани
• Доходят до пола (если ваши термозавесы не достигают пола, воздух будет выходить из-под панели занавеса)
• Выходят за края окон
• Нахлест посередине для полного закрытия и улавливания холодного или горячего воздуха

Если вы хотите сэкономить на некоторых расходах или лучше контролировать внешний вид своих тепловых завес, ознакомьтесь ниже с инструкциями по изготовлению тепловых завес своими руками.

Если «сделай сам» вам не по душе (эй, мы поняли!), не стесняйтесь пропустить следующий раздел. Или вы уже решили, что тепловые завесы вам не подходят? Перейдите к списку альтернатив тепловой завесе.

Термозавесы своими руками

Если вы умеете обращаться со швейной машинкой, создание собственных термозавес своими руками может стать способом сэкономить немного денег. И они, как правило, представляют собой простой швейный проект.

Материалы, необходимые для термозавесы своими руками:

• Острые швейные ножницы
• Декоративная ткань на ваш выбор (для внешнего слоя)
• Защитная подкладка или пароизоляционная ткань (для внутреннего слоя)
• Ватин (для внутреннего слоя утеплителя)
• Рулетка
• Нить
• Утюг (для глажки ткани)
• Булавки для скрепления слоев

Этапы шитья термозавесы своими руками:

1. Измерьте ширину и длину окна. Добавьте к своим меркам ширину и длину, достаточную для покрытия всего окна и перекрытия в центре, чтобы не было зазоров.
2. Отмерьте и отрежьте ткань соответствующим образом. Вырежьте по две шторы из каждого типа ткани, чтобы создать слои. Соберите слои декоративной ткани снаружи и ватина и пароизоляционной ткани внутри шторы.
3. Прогладьте и скрепите слои булавками. После того, как ваши слои будут вырезаны и собраны, прогладьте их утюгом, чтобы сгладить и выпрямить, и используйте булавки, чтобы закрепить их на месте перед шитьем.
4. Сшейте все стороны слоев ткани вместе. Используйте швейную машину, чтобы сшить все слои вместе. Сшейте ткань со всех сторон и сделайте надежный шов.
5. Добавьте кольца для карниза. Один из самых простых и быстрых способов закончить термозавесу своими руками — это использовать кольца-клипсы. Как только вы закончите сшивание панелей, закрепите их и повесьте. И ваши утепленные шторы своими руками готовы!

Утепленные шторы Часто задаваемые вопросы:

Защищают ли тепловые завесы от холода?

Тепловые завесы

могут служить краткосрочным решением, помогающим предотвратить утечку холодного воздуха через вентиляционные отверстия вокруг ваших окон зимой. Они помогают улавливать сквозняки холодного воздуха за несколькими слоями ткани, чтобы он не перемещался по комнате. Тем не менее, вы должны держать их закрытыми, чтобы тепловые завесы были эффективными.

Готовы к долгосрочному решению, чтобы не замерзнуть? Узнайте, как исправить сквозняк в доме навсегда.

Работают ли летом тепловые завесы?

Технически да, тепловые завесы могут помочь уменьшить попадание горячего воздуха в вашу комнату летом из-за утечки воздуха через окна. Они удерживают тепло за слоями ткани. Но общее сокращение потерь энергии невелико, поскольку тепловые завесы не снижают общую нагрузку на кондиционирование воздуха.

Задерживают ли тепловые завесы тепло?

По данным Energy.gov, около 76% солнечного света, падающего на окно с двойным остеклением, превращается в тепло внутри вашего дома (5). Поэтому, когда ваши тепловые завесы закрыты, вы блокируете проникновение солнечного света в ваш дом и выделение тепла.

Тепловые завесы могут помочь свести к минимуму попадание тепла в ваш дом в жаркие летние дни, но их общая эффективность в обеспечении комфорта в вашем доме летом довольно минимальна.

Почему? Потому что, когда у вас наверху слишком жарко или в одной комнате теплее, чем в другой, модернизированная изоляция и изоляция воздуха — это правильное долгосрочное решение. Но если вы арендатор, тепловые завесы могут добавить дополнительный слой временной изоляции к вашим окнам и помочь уменьшить потребление тепла летом, что может сделать вас на пару градусов более комфортными.

Слишком жарко в доме? Узнайте, как исправить душный дом (и избавиться от спертого горячего воздуха) навсегда.

Альтернативы тепловой завесе

Тепловые завесы — не совсем дешевое решение, если вы установите их на каждое окно в вашем доме, к тому же они не самый надежный способ снизить потребление энергии. А что, если вы не хотите блокировать естественный свет и обзор в течение всего сезона?

Вот 2 альтернативы тепловым завесам, которые не требуют закрывать окна:

1. Индивидуальные внутренние штормовые окна с теплоизоляцией. Внутренние штормовые окна, изготовленные по индивидуальному заказу, изготовлены из прозрачного акрилового стекла, которое можно вставить поверх существующего окна. Они добавляют дополнительный слой изоляции поверх самих окон, но они не устранят любые открытые щели или швы вокруг окна, которые пропускают наружный воздух внутрь вашего дома.
2. Лучшая теплоизоляция для вашего дома. Чтобы навсегда решить проблему сквозняков, неравномерной температуры и потери энергии, профессиональная герметизация и изоляция являются правильным решением. Когда воздушное уплотнение и улучшенная изоляция сочетаются друг с другом, они создают эффективную тепловую границу для вашего дома, удерживая воздух внутри и снаружи снаружи. (И вы можете держать окна открытыми, не беспокоясь о том, что вы пропускаете горячий или холодный воздух!) Кроме того, улучшенная изоляция и герметизация воздуха работают вместе, чтобы сделать ваш дом невероятным — даже в летние дни, когда вы позволяете солнечному свету проникать в ваши окна. .

Устали от сквозняков и жары вокруг окон? Получите постоянное исправление.

В компании Sealed мы являемся экспертами по производительности дома. Это означает, что мы работаем с домовладельцами, чтобы сделать их дома невероятными. и сокращают потери энергии (что лучше для вас и планеты!).

Если у вас есть неудобный дом, который страдает от неравномерной температуры, слишком жарких или слишком холодных комнат и неприятных сквозняков из окон, мы можем разработать индивидуальный план, чтобы все это исправить, и вы можете выполнить работу в 9 часов.0043 нулевые первоначальные затраты . (Да, вы правильно прочитали!)

Избавьтесь от термозавесы и снова наслаждайтесь солнечным светом. Ответьте на нашу небольшую анкету, чтобы узнать, соответствует ли ваш дом требованиям.

Квалифицировать сейчас

20 мая 2022 г.

принцип работы, виды и характеристики популярных моделей

Обогревать помещение, в котором постоянно открываются одна или несколько дверей – занятие неблагодарное. Обогреватели работают на полную мощность, но тепло все равно уходит через дверные проемы.

Оптимальным решением будет установка в проеме барьера, который пропускает людей, но препятствует внешнему потоку воздуха. Такое устройство называют тепловой завесой, потому что оно создает плоский поток теплого воздуха в открытом проеме и не допускает выхода теплых масс наружу и попадания внутрь холодного воздуха.

Обдув защищает дверной проем

Принцип работы любой тепловой завесы

Задача такого защитного устройства — отсекать наружный воздух с помощью самого воздуха. А именно – создание изолирующего воздушного потока, перекрывающего весь открытый проем. Такая штора не только сохраняет тепло внутри помещения, но и предотвращает проникновение пыли, посторонних запахов и даже насекомых извне.

Воздушный барьер

Такие устройства эффективно сохраняют тепло там, где постоянно открыты двери – в магазинах, гаражах. А в больших загородных домах могут возникнуть ситуации, когда двери постоянно открыты настежь.

Конечно, покупка тепловой завесы стоит денег, а ее работа сопровождается энергозатратами. А вот эффект сохранения тепла в доме, защищенном ширмой, позволяет отопительным системам работать с меньшей мощностью. И это в конечном итоге приводит к общей экономии затрат. Кроме того, современные устройства тепловой завесы оснащены автоматикой, которая включает воздушную преграду только при открытой двери, а при закрытой двери завеса не работает и не потребляет энергию.

Устройство тепловой завесы

Упрощенную работу устройства, создающего воздушную преграду, можно представить в виде комбинации нагревательных элементов и вентилятора. Нагретый воздух прогоняется вентилятором, а выходные каналы и жалюзи образуют из него широкий и плоский поток, направленный вдоль защищаемого помещения.

Упрощенное устройство тепловой завесы

Конечно, на самом деле все не так просто. Обычные вентиляторы осевого типа не подходят для создания широкого и равномерного потока воздуха. Для обеспечения качественной воздушной преграды применяются радиальные и диаметральные вентиляторы. По форме это длинный цилиндр, с лопастями по всей длине.

Схема работы тепловой завесы

Обычно такую ​​турбину вращает электродвигатель, расположенный сбоку. Но есть варианты, в которых двигатель расположен посередине и вращает две турбины по бокам от себя. Такая конструкция требует сложной конструкции воздуховода, поскольку в противном случае посередине образуется узкий участок, в котором не создается воздушная завеса.

Характеристики устройств защиты воздуха различаются в зависимости от места установки, типа нагревательных элементов и методов управления.

Место установки

Тепловой поток, создаваемый завесой, может быть направлен сверху вниз или по бокам защищаемого проема. По логике устройство, которое направляет воздух вертикально, должно называться вертикальным. Но по не совсем понятной традиции такие шторы называют горизонтальными. А те, которые гонят воздух через дверные проемы, — это шторы вертикального типа.

Варианты штор по месту установки:

• Горизонтальные шторы располагаются над проемом, который необходимо «закрыть». Поток воздуха направлен сверху вниз. Это самый распространенный тип устройства. Это связано с тем, что их установка наиболее проста.

Термозавеса горизонтального типа

• Вертикальные завесы крепятся к полу и располагаются со стороны дверных проемов. Такая компоновка сложнее в изготовлении самого устройства и сложнее в монтаже. Для чего нужна вертикальная тепловая завеса? Без него не обойтись в тех случаях, когда над дверью недостаточно места для установки горизонтального устройства. Кроме того, для относительно узких дверей более эффективным может быть использование воздушной защиты вертикального типа.
• Есть еще один очень редкий вид тепловых завес — встроенные. Эти устройства предназначены для скрытой установки за натяжным потолком. Поток воздуха выходит через декоративную решетку.

Типы нагревательных элементов

Для надежной защиты помещения в холодную погоду необходим предварительный подогрев воздуха перед его выводом. Это достигается за счет обдува нагревателей. ТЭНы, применяемые в устройствах тепловой завесы, бывают трех типов:

Электрический

Самый распространенный тип нагревательного элемента. Традиционно это ТЭНы – трубчатые электронагреватели, в которых нагрев осуществляется нихромовой спиралью, заключенной в изоляционную трубку. Такие обогреватели надежны и просты в эксплуатации.

В последнее время электрическая тепловая завеса использует элементы STICH для нагрева воздуха. В них тепловыделение также происходит при протекании тока по нихромовой проволоке или ленте. Форма и расположение провода в этих элементах напоминает игольчатые радиаторы.

Благодаря такой конструкции элементы STIC мгновенно нагреваются, обеспечивая высокую температуру обдуваемого воздуха на выходе. Недостаток их в том, что из-за высокой температуры самого элемента падающая на него пыль сгорает и выделяется запах гари.
К минусам всех электронагревателей относится и относительно высокая стоимость электроэнергии.

Нагревательный элемент STIC

Водяной

Это водонагреватели, выделяющие тепло от проходящей через них горячей воды. Они достаточно сложны при монтаже и эксплуатации.

Водяной обогреватель для тепловой завесы

Газовый

Пожалуй, самый выгодный по стоимости. Есть модели, работающие на сжиженном газе. Недостатком является возможная опасность аварий, присущая любому газовому оборудованию.

Методы управления

Контроль и управление работой теплозащитных устройств может осуществляться вручную и автоматически. Основные методы управления:

• Включение и выключение устройства. Автоматика, синхронизированная с открытием дверей, обеспечивает экономию средств и ресурса штор. Защитный поток активируется только при открытых дверях.
• Контроль температуры воздушного потока. В простых устройствах используется ручной переключатель температуры. В дорогих устройствах степень нагрева регулируется в зависимости от температуры наружного воздуха. В жаркую погоду нагревательные элементы можно отключить, а штора обеспечивает сохранение прохлады в помещении.
• Дистанционное управление режимами работы осуществляется с помощью переносного пульта дистанционного управления.

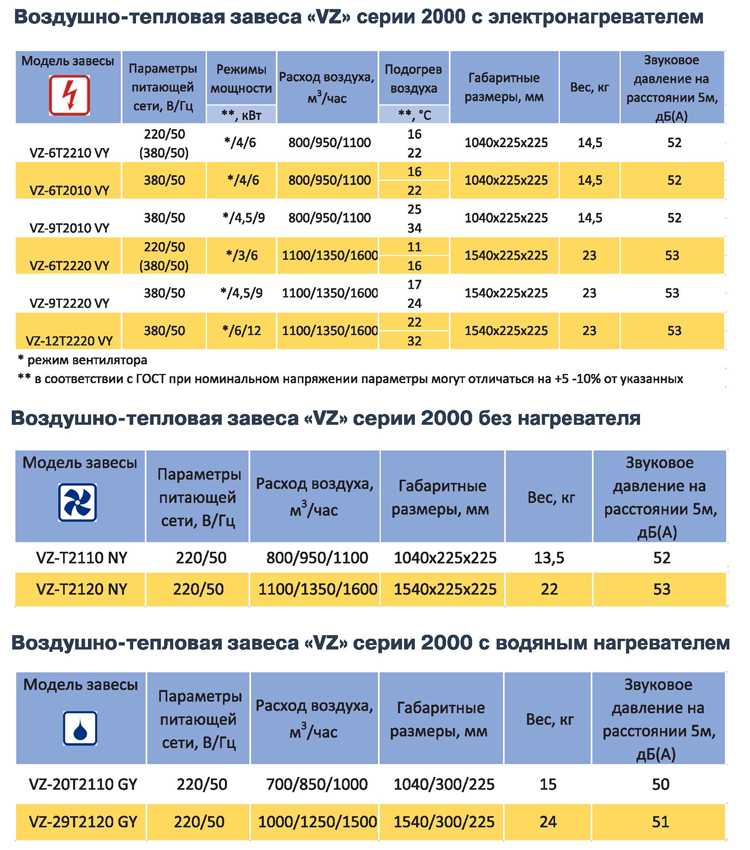

Технические характеристики

Чтобы понять, как выбрать подходящую тепловую завесу, необходимо разобраться в основных технических параметрах этих устройств. Выберите устройство, которое защитит вашу дверь:

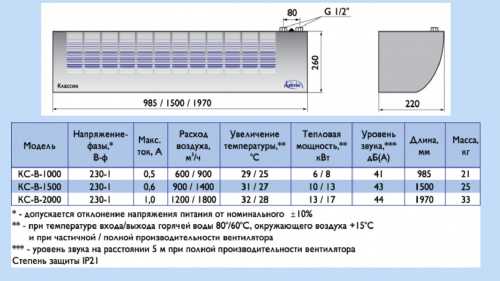

• Размеры. Длина устройства должна обеспечивать полное перекрытие ширины дверного проема тепловым потоком. Даже небольшой зазор значительно ухудшит эффективность защиты от внешних воздействий. Для выбора защиты над широкими дверями в больших помещениях – супермаркетах, автомастерских – можно установить несколько устройств, расположенных по всей ширине проема. Имеет значение и высота устройства. Если над защищаемым проемом свободного пространства больше, то, вероятно, придется отказаться от горизонтального типа шторы и рассматривать только варианты с вертикальным типом, с расположением со стороны дверей.

Создание длинной тепловой завесы из четырех элементов

• Характеристики воздушного потока. Задачей тепловой завесы является не обогрев помещения – эту роль выполняют другие устройства. Поэтому мощность вентилятора и, соответственно, объем воздушного потока в единицу времени и его скорость являются основными параметрами тепловой завесы. Надежная установка защитного потока требует его скорости в удаленной точке около 2 м/с. Для обеспечения такой скорости потока у пола необходимо, чтобы устройство, расположенное на высоте 2,5 м, «выдавало» скорость порядка 8 м/с. Для обеспечения таких скоростей требуются устройства производительностью более 600 м3/час.
• Уровень шума. Если для производственных помещений и крупных супермаркетов это не самый определяющий параметр, то для бытовых устройств критичен. Дома для комфорта требуется менее 70 дБ шума.
• Наличие автоматики управления. Ручной режим хорош только для самых простых и дешевых вариантов. Автоматический контроль работы завесы и температуры ее нагревательных элементов обеспечивает ее эффективность и экономичность.
• Защитные устройства. Для безопасности необходима возможность автоматического отключения системы при ее перегреве.

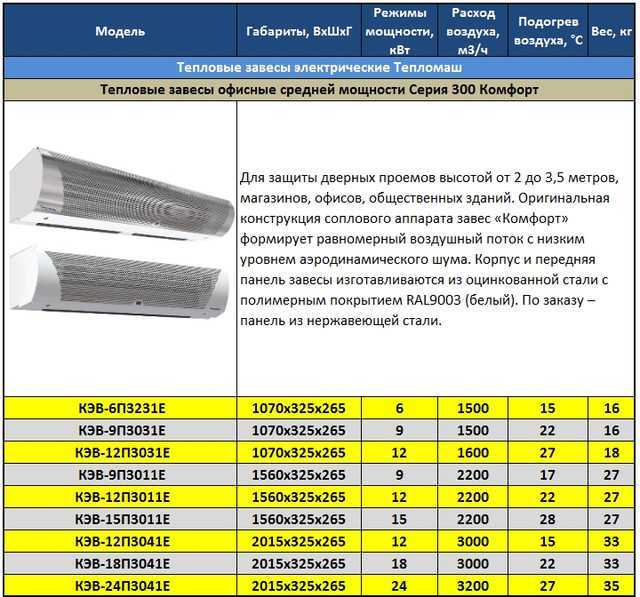

Популярные модели тепловых завес

Рассмотрим самые популярные модели:

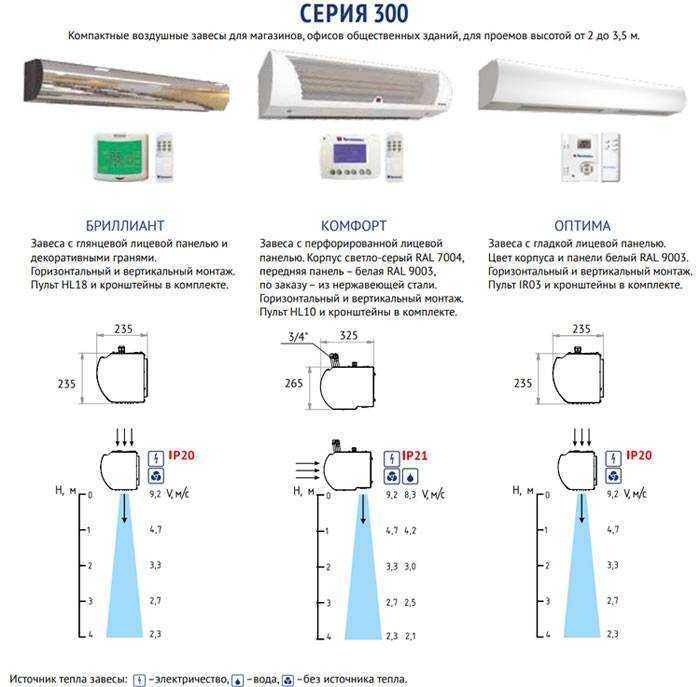

• Одним из самых простых, но в то же время мощных горизонтальных тепловых экранов считается модель Тропик М-9. Ее предназначение – производственные помещения, так как она работает от сети 380 В, и ее дизайн не блещет. Два уровня мощности — 9 кВт и 4,5 кВт. Высокая производительность — более 1100 м3/час. Высота установки — не более 2,3 м. Цена 12 — 13 тысяч рублей.

Мощная штора Tropic M-9

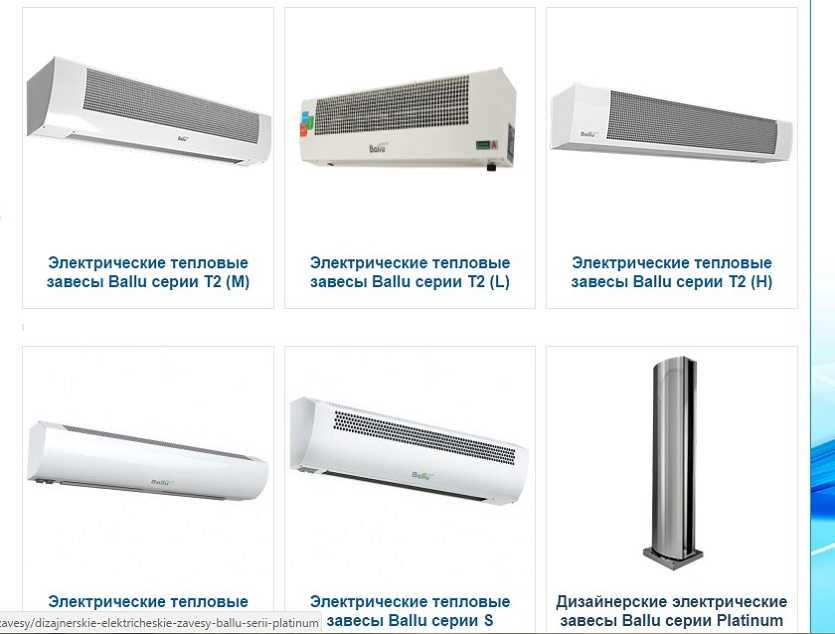

• Для бытового использования в домах и даже квартирах подходящей моделью может стать Ballu BHC-L06-S03. У него не большая мощность, но низкий уровень шума и низкая стоимость. Работает от сети 220 В, а также имеет два переключаемых уровня мощности — 3 кВт и 1,5 кВт с подогревом от элементов STICH. Может работать с выключенным обогревом. Производительность — 350 м3/час.
