Тепловизор для смартфона отзывы. Тепловизоры для смартфонов: обзор моделей, характеристики и отзывы покупателей

Какие модели тепловизоров для смартфонов существуют на рынке. Каковы их основные технические характеристики. Как выбрать подходящий тепловизор для своих задач. На что обращают внимание покупатели в отзывах.

Содержание

Обзор популярных моделей тепловизоров для смартфонов

Тепловизоры, подключаемые к смартфонам, становятся все более популярными благодаря своей компактности и удобству использования. Рассмотрим несколько распространенных моделей:

Seek Thermal Compact

Одна из самых доступных по цене моделей на рынке. Основные характеристики:

  • Разрешение сенсора: 206 x 156 пикселей
  • Диапазон измерения температур: от -40°C до 330°C
  • Угол обзора: 36°
  • Дальность обнаружения: до 300 м
  • Частота обновления: 9 Гц

Seek Thermal Compact подключается напрямую к разъему смартфона (microUSB, USB-C или Lightning). Питание осуществляется от аккумулятора телефона. Модель отличается компактными размерами и небольшим весом.

FLIR ONE Pro

Профессиональная модель от известного производителя тепловизионного оборудования FLIR. Ключевые параметры:


  • Разрешение ИК-сенсора: 160 x 120 пикселей
  • Диапазон измерения: от -20°C до 400°C
  • Угол обзора: 55° x 43°
  • Частота обновления: 8.7 Гц
  • Технология MSX для улучшения качества изображения

FLIR ONE Pro оснащен собственным аккумулятором и дополнительной визуальной камерой. Это позволяет накладывать тепловое изображение на обычное для более детального анализа.

Основные характеристики тепловизоров для смартфонов

При выборе тепловизора следует обращать внимание на следующие параметры:

Разрешение сенсора

Определяет детализацию теплового изображения. Чем выше разрешение, тем точнее можно локализовать источники тепла. Типичные значения: от 80×60 до 320×240 пикселей.

Диапазон измеряемых температур

Показывает, в каких пределах устройство способно измерять температуру объектов. Для бытовых задач обычно достаточно диапазона от -20°C до 300°C, для промышленного применения может потребоваться более широкий диапазон.

Угол обзора

Влияет на площадь захвата изображения. Широкий угол обзора позволяет охватить большую область, но может снизить детализацию мелких объектов.


Частота обновления

Определяет плавность картинки при съемке движущихся объектов. Значения от 9 Гц и выше обеспечивают комфортную работу.

Сферы применения мобильных тепловизоров

Компактные тепловизоры для смартфонов находят применение во многих областях:

  • Строительство и ремонт — поиск утечек тепла, проблем с изоляцией

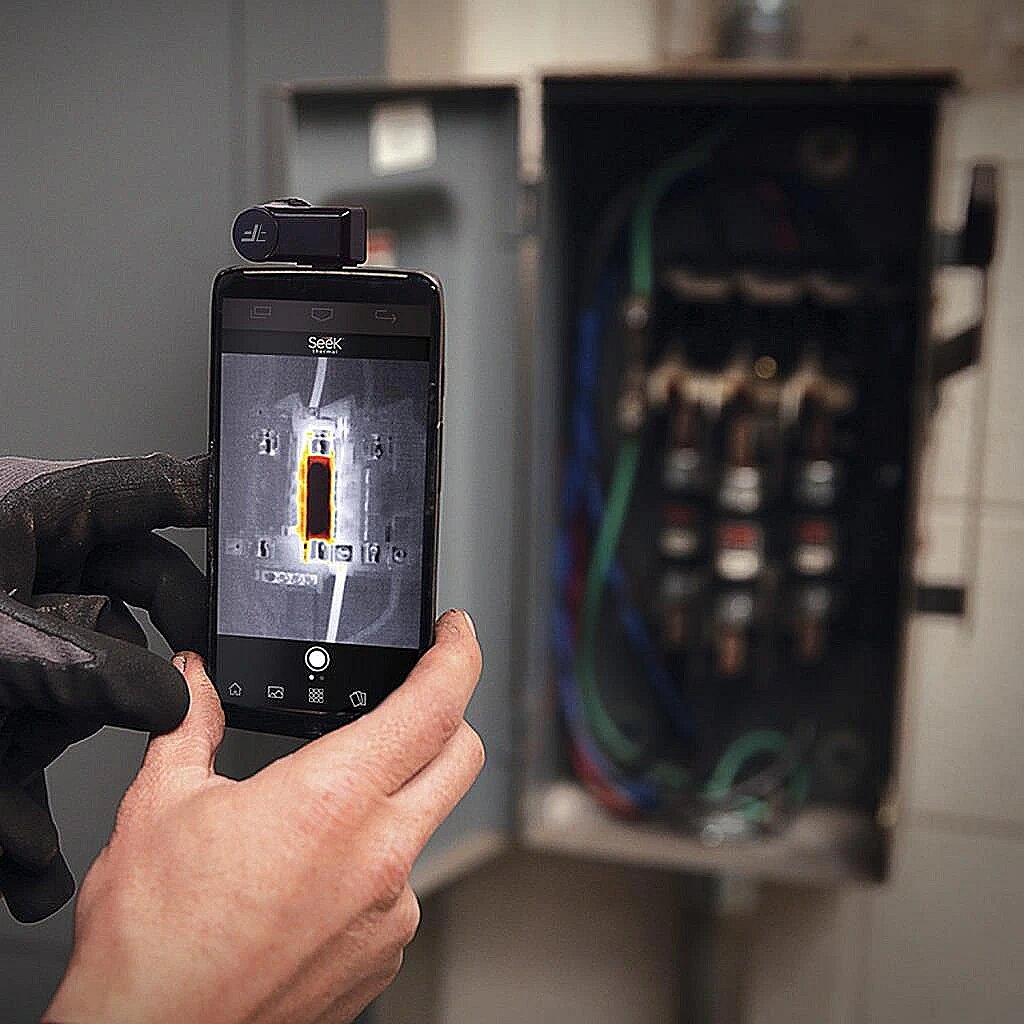

  • Электрика — выявление перегревающихся контактов и компонентов
  • Автомобильная диагностика — проверка работы двигателя, тормозной системы
  • Охота — обнаружение животных в условиях плохой видимости
  • Бытовое применение — поиск домашних питомцев, проверка температуры еды

Отзывы покупателей о мобильных тепловизорах

Анализ отзывов пользователей позволяет выделить ключевые моменты, на которые обращают внимание при выборе и эксплуатации тепловизоров:

Удобство использования

Многие отмечают компактность устройств и простоту подключения к смартфону. Например, владелец Seek Thermal Compact пишет:

«Очень удобно, что тепловизор всегда с собой — просто подключаешь к телефону и готово. Занимает минимум места в кармане или сумке.»

Качество изображения

Пользователи сравнивают четкость и детализацию тепловых снимков. Отзыв о FLIR ONE Pro:


«Изображение намного четче, чем у более дешевых моделей. Технология MSX действительно улучшает картинку, позволяя разглядеть мелкие детали.»

Функциональность приложений

Важным фактором является удобство программного обеспечения. Комментарий о приложении Seek Thermal:

«Приложение простое и интуитивно понятное. Есть несколько цветовых палитр, можно делать фото и видео. Жаль только, что нельзя сохранять RAW-данные.»

Автономность работы

Для моделей с собственным аккумулятором критичным является время работы. Из отзыва о FLIR ONE Pro:

«Батареи хватает примерно на час активной работы. Для длительного использования лучше иметь с собой powerbank.»

Как выбрать подходящий тепловизор для смартфона

При выборе тепловизора следует учитывать несколько факторов:

  1. Определите основные задачи — для бытового применения подойдут бюджетные модели, для профессионального использования стоит выбрать устройство с более высокими характеристиками.
  2. Проверьте совместимость с вашим смартфоном — обратите внимание на тип разъема и поддерживаемые операционные системы.
  3. Оцените необходимый диапазон измеряемых температур и дальность обнаружения.
  4. Сравните разрешение сенсора и качество изображения разных моделей.
  5. Изучите функциональность сопутствующего мобильного приложения.

Выбирая тепловизор, стоит также ознакомиться с отзывами реальных пользователей, чтобы получить представление о практическом применении устройства в интересующих вас сценариях.



Доступный мобильный тепловизор Seek Thermal Compact / Гаджеты / iXBT Live

Небольшой обзор обновленной модели тепловизора Seek Thermal Compact.

Я постараюсь подробно рассказать, как и зачем нужен тепловизор для личных целей.

Тепловизор Seek Thermal Compact

На текущий момент Seek Thermal Compact — это самый доступный тепловизор с матрицей 206 х 156 точек. Обновленная модель получила подстройку фокуса, которой до этого могла похвастаться только старшая модель Compact XR.

Есть ряд близких по характеристикам моделей, но они либо дорогостоящие (FlirOne), либо менее качественные (китайский HT-102 с матрицей 32 х 32 точек). За небольшую плату вы получаете универсальный мобильный тепловизор-приставку для смартфона, которым очень удобно пользоваться в личных целях. Купон на скидку будет в конце обзора.

Seek Thermal Compact — это простой, универсальный тепловизор, который подходит для большинства устройств на Андроид (или iOS). Самые главные достоинства — бюджетная стоимость и универсальность. Он подходит практически для любого применения, для быстрой оценки тепловой проблемы, поиска неисправности (нагрев либо утечка тепла). Матрица 206 х 156 точек.  видит разницу в пару градусов, и легко уточнить место, где плохо запенили окно, забыли утеплить швы, перегревается электроустановочное изделие или имеется протечка воды.

Характеристики:
Бренд: Seek Thermal
Модель: Compact
Разрешение теплового сенсора: 206 х 156 пикселей
Угол обзора FOV: 36 градусов
Дальность обнаружения: До 300 метров
Частота развертки: 9 Гц
Автофокусировка: Да

 И, скажу по собственному опыту, с учётом стоимости услуг данный тепловизор обходится проще, дешевле и быстрее.  А вот приобрести тепловизор для личного использования без заморочек с доставкой, таможней, налогами и экспортными ограничениями можно у официального локального дистрибьютора. Это будет проще, дешевле мейл-форвардера по пересылке с официальных магазинов США, или быстрее варианта с Алиэкспресс.

 Комплект Seek Thermal Compact содержит водо- ударозащитный кейс и инструкцию пользователя.

Кейс карманного размера, есть «ушко» для темляка.

 Внешний вид Seek Thermal Compact

 Размер очень компактный: 4.4 х 2.5 х 2.5 мм В верхней части присутствует коннектор MicroUSB или Lightning
 Поворотное кольцо фокусировки со специальной Ge-линзой для ИК-излучения Тепловизор в защитном кейсе

 Если у вас смартфон с коннектором USB-C, то для работы можно использовать простой адаптер. Не экономьте, возьмите подороже, так как с дешевыми имеется люфт и дребезг контактов.



 Для чего же нужен тепловизор — для контроля температуры, замеров перепада температур, поиска утечек тепла и участков перегрева, локализации скрытого нагрева (теплый пол), поиска неисправностей (например, в радиаторах отопления), для ремонта аппаратуры.

 Приведу несколько конкретных кейсов.

Поиск протечки тёплого пола с помощью тепловизора, обнаружение протечек в системах водоснабжения, отопления, канализации с помощью тепловизора. Зачастую требуется проверить эффективность работы инженерных систем, их состояние (протечки, засоры), а также расположение. Например, перед монтажными работами принято уточнять расположение провода или труб теплого пола, во избежание их повреждения. Процедура минутная, а вот проблем можно получить огромное количество, если пренебречь подобной проверкой.

Применение тепловизора в радиотехнике и электронике, ремонт материнских плат компьютеров, ноутбуков, сотовых телефонов и планшетов.  Тепловизионная картинка четко локализует компонент, область на плате с перегревом. Как правило, это пробитые или работающие в нерасчетном режиме транзисторы и активные элементы, а также пробитые конденсаторы, и так далее.

Существует ряд проверок, которые будут полезны не для личного использования, а для предприятий в целом. Это тепловизионный контроль качества кладки печей, тепловизионный осмотр систем хладоснабжения и заморозки, обследование теплотрасс (ТСЖ и ЖСК), применение тепловизора в механике, для предприятий, сборочных линий, конвейеров и так далее. У нас на предприятии проводится регулярное обследование оборудования на предмет возможных нарушений, которые будут видны на тепловизоре. Проводится обследование электрооборудования и электрических соединений на предмет окислов и непротяжек, редукторов, работающих без смазки, неисправных подшипников роторов. Все это контролируется и ставится в очередь для планово-предупредительных ремонтов.

 Еще один важный кейс — применение тепловизора для охоты и наблюдения за животными.  Тепловизор позволяет различить животное на некотором расстоянии, даже в густой траве и кустарнике.



Перехожу к конкретному использованию. Для работы тепловизора требуется смартфон. Подключение не составляет труда, в моем случае с USB-C удобно использовать переходник.

Для работы с устройством потребуется скачать и установить специальное приложение “Seek Thermal” из App Store или Google Play

Перед работой постарайтесь изучить инструкцию. В приложении есть множество настроек и выбор нескольких палитр цветов для контрастирования тепловизионной картинки.

 Для примера, автомобиль BMW после продолжительной поездки. Видны характерные локализации тепла (капот, радиатор, тормозные диски).

 Обычная офисная картина. Мозговая деятельность вызывает приток крови к голове человека, на тепловизионной картинке это хорошо видно.

Тепловизором удобно искать утечки тепла через двери, окна и стены квартир и проводить обследование коттеджей, стен и крыш. На фото результат дополнительного утепления швов панельного дома.

 А вот с утеплением труб теплоснабжения стоит поработать — хорошо видна область с неправильно сделанной (или поврежденной) внешней теплоизоляцией.

 Далее приведу для сравнения популярные модели тепловизоров.

 Seek Thermal Compact vs HT-102

Смысл практически одинаковый, HT-102 имеет более продолговатый корпус, а также установлена камера видимого диапазона.

А вот матрица у HT-102 стоит всего 32 х 32 точек, что дает более грубую картинку.

 Seek Thermal Compact — термограмма человека.

НТ-102 термограмма человека

Слабовыраженная и менее четкая картинка, чем у Seek Thermal  На термограммах HT-102 могут присутствовать «ошибки» и сдвиги наложения изображения из-за маленькой матрицы



Seek Thermal Compact vs Flir One

А вот аналогичное устройство от Flir «подкачало» — оно более дорогое (почти в 3 раза), не имеет регулировки фокуса, требует отдельного питания (встроенный аккумулятор в FlirOne требует подзарядки каждые 2-3 часа работы).

 Flir One более громоздкий. Flir One не имеет регулировки фокуса.

 А еще у FlirOne матрица всего 160 х 120 точек против 206 х 156 у Seek Thermal Compact .

 Seek Thermal Compact  vs Seek Thermal Compact  XR

 Практически похожие модели.Compact  XR имеет более длинный фокус

 Для сравнения — термограммы Seek Thermal Compact, Seek Thermal Compact  XR, FlirOne.

 Flir замечен в «дорисовывании» картинки, что может привести к ошибкам и искажениям результатов.

  Разобранный Seek Thermal Compact (источник). Обратите внимание на устройство перекалибровки — электромагнитную катушку и шторку, закрывающую матрицу. В зависимости от режима и продолжительности работы, Seek Thermal Compact проводит перекалибровку каждые 1…8 секунд.

Прикрепляю видеообзор гаджета.



Плюсы устройства: компактность, доступность, бюджетность, универсальность. Это тепловизор начального уровня, который всегда может быть под рукой. Цена символическая, цены на профессиональные модели Flir стартуют от $400. Не забывайте про санкции (тепловизоры запрещены для экспорта из USA, самостоятельно с eBay привезти крайне проблематично).
Универсальность применения Seek Thermal Compact достигается совместимостью со всеми Android-смартфонами с MicroUSB и Type-C коннекторами. Для продукции Apple выбирайте Seek Thermal Compact с коннектором Lightning.

 Минусы устройства:  да за такую стоимость практически нет минусов.

 Можно смело брать для себя или в подарок. Отличный подарок на новоселье. Подойдет для оценки качества ремонта или строительства. Seek Thermal Compact — отличный гаджет, который должен быть всегда под рукой, и который поможет вывести подрядчиков на чистую воду и вовремя найти дефекты.

Тепловизор Seek Thermal Compact с 1 по 31 июля 2019 г. продаётся по специальной цене со скидкой 15% по цене 19 465 р. Используйте промокод STЛето2 для получения скидки.

 Еще обзоры тепловизоров:

Самый доступный тепловизор HT-102Тепловизор третьего поколения Flir One Pro: последнее поколение лучших мобильных тепловизоровТоп-10 лучших тепловизоров с Али

Смотрите горячие темы:

Топ-10 полезных автомобильных гаджетов с Aliexpress

Топ-10 новых автогаджетов с Aliexpress

Умный дом с нуля: выбираем устройства Xiaomi MiHome

Лучшие модели осциллографов для радиолюбителя с Aliexpress на летней распродаже

Выбираем лучшие карманные осциллографы (DSO) с Али

Электроника, модули и промавтоматика с Али и не только. Недорого и очень выгодно

Подборка топ-10 аудиомагазинов с Aliexpress: компоненты для самодельных усилителей и акустических систем



Отзывы о Тепловизор для сотового телефона Hti HT-301

Отзывы о Тепловизор для сотового телефона Hti HT-301



  • ИК матрица c разрешением 384х288
  • Питание от смартфона на Android
  • Бесплатное мобильное приложение
  • Измерение температуры: -20℃/+400℃
  • Запись фото и видео на смартфон

от Егор, 13 Марта 2021 г. (опыт использования 1 неделя)

Положительный

Диапазон измерения температур до 400 градусов и дальность измерения очень большая. Телевизор нужен был именно для работы с высокими температурами. Можно встать на одно место и проконтролировать всю температуру в цехе, с большой точностью

реальные отзывы о Тепловизор для сотового телефона Hti HT-301

8   0

от Владислав, 20 Декабря 2020 г. (опыт использования 3 месяца)

Положительный

Раньше был обычный тепловизор, но надоело постоянно мучаться с передачей информации. Купил данный прибор. Всю полученную информацию сохраняет прямо в память телефона, откуда можно уже по почте отправлять куда нужно, на почту или пряма заказчику. Очень экономит время. Температуру измеряет достаточно точно, претензий нет.

отзывы покупателей о Тепловизор для сотового телефона Hti HT-301

11   3

от Леонид, 20 Августа 2020 г. (опыт использования Больше месяца)

Положительный

Искал тепловизор для работы. Понравилось, что работает с телефоном. Прибор сразу крепиться к телефону через разъем и плотно сидит. В результате у вас полноценный прибор, на базе Вашего телефона, который к тому же занимает мало места, можно просто закинуть в сумку и всегда возить с собой.

отзывы о работе Тепловизор для сотового телефона Hti HT-301

8   1

Полезные ссылки

Добавлено к сравнению

Просмотренные товары

Тепловизор Seek Thermal Compact / Хабр

Добавляю отзыв о моем маленьком помощнике — мобильном тепловизоре-приставке Seek Thermal Compact. Тепловизор для смартфонов и планшетов поможет обнаружить и устранить утечки тепла или холода, заметить проблемы с электропроводкой, увидеть места локального нагрева или перегрева техники, найти добычу на охоте и так далее. Seek Thermal удалось создать недорогое и доступное компактное устройство, которое подключается к смартфону или планшету, и обладает полным функционалом «взрослых» профессиональных моделей.



Мобильный тепловизор Seek Thermal Compact представляет собой небольшую внешнюю камеру-приставку для смартфона, в которой предусмотрена микро-болометрическая матрица со специальной LWIR-линзой. Тепловизор разработан в США и, в отличие от китайских подделок, имеет отличные характеристики.

Основные характеристики:
Бренд: Seek Thermal
Модель: Compact
Разрешение теплового сенсора: 206 х 156 пикселей
Угол обзора FOV: 36 градусов
Дальность обнаружения: До 300 метров
Частота развертки: 9 Гц
Автофокусировка: Да

Работает тепловизор в LWIR-диапазоне (инфракрасном). Обычные линзы не пропускают LWIR-излучение, поэтому для приборов тепловизоров их производят из германия (Ge). Сенсор-микроболометр представляет собой матрицу миниатюрных тонкопленочных терморезисторов. Инфракрасное излучение, собранное и сфокусированное на сенсоре объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта. При каждом включении и при продолжительной работе происходит регулярная перекалибровка с характерным щелчком.

В комплекте есть специальный кейс для переноски и хранения устройства. Кейс защищает не только от ударов и падений, но и от попадания влаги.

Внутри есть мягкая вставка, которая предохраняет тепловизор от ударов и других воздействий.

Кейс компактный, есть кольцо для того, чтобы подвесить на брелок. Спокойно помещается в карман.

Для регулировки изображения присутствует кольцо на объективе.

Для подключения к смартфону или планшету служит коннектор MicroUSB (или Lightning для устройств Apple).

Для смартфонов с Type-С подходят обычные переходники. Рекомендую не экономить и взять адаптер подороже, так как из-за дребезга контактов в дешевых моделях тепловизор периодически отключается. Лучше «перебдеть».

Для работы с устройством потребуется скачать и установить специальное приложение “Seek Thermal” из App Store или Google Play

Далее, подключаем Seek Thermal напрямую к смартфону или планшету, или через адаптер.

Запускаем приложение, даем разрешение на доступ к камере, выбираем и настраиваем под себя режимы.

Приложение имеет ряд настроек, маркеров, палитры на выбор для увеличения контрастности изображения, а также возможность съемки видео.

Сравнение различных моделей Seek Thermal

Обратите внимание на различный угол зрения FOV (От 20° до 36°) у разных моделей.
Pro-версия устройства имеет матрицу с разрешением 320 х 240 точек, остальные 206 х 156 точек. Модель XR имеет фокусируемую линзовую систему, а у младшей Compact — фиксированный фокус.

У меня завалялся старый Seek Thermal Compact XR, так что далее будет несколько фотографий для «живого» сравнения этих моделей (на фото слева – Compact XR, справа – обновленный Compact).

Основное отличие, помимо стоимости, это наличие изменяемого фокусного расстояния. Для подстройки которого служит массивное поворотное кольцо на объективе. На фотографиях заметна разница объективов двух моделей (на фото слева – обновленный Compact, справа Compact XR).

Update: на старых моделях Compact действительно отсутствовала фокусировка. В новой модели Seek Thermal Compact (в статье) обновлен дизайн и, все-таки, внедрили данную функцию. Отличий от модели Compact XR минимум.

А вот для сравнения Flir One Pro (3th Gen) — одна из самых дорогих моделей-приставок для смартфонов и планшетов. Болометрическая матрица у этой модели Flir One имеет всего 160 х 120 чувствительных элементов (против 206 х 156 точек у Seek), и похожий угол обзора FOV: 55 х 43 ° (у Seek 36°). И это при втрое большей стоимости, чем у Seek.

Это достаточно громоздкая модель со встроенным аккумулятором, дополнительной камерой видимого диапазона. Модель Flir One Pro я тоже использую с адаптером.

Что касается работы тепловизора, то тут требуется некоторое время на ознакомление с инструкцией и возможностями ПО.

Сценарии применения тепловизора Seek Thermal Compact

Проблема утепления жилья занимает человечество с момента, когда наши предки поселились в пещерах. Защитить помещение от действия холода мы можем своими руками и на глаз. Но как проверить, насколько качественно мы это сделали? Можно ходить со свечой, изучать направления сквозняков или фиксировать иней на стенах. А можно провести тепловизионную инспекцию помещения с помощью мобильного тепловизора Seek Thermal, получив полную картину перепада температур в исследуемом пространстве. Но это далеко не единственное применение мини тепловизора. Мобильный тепловизор поможет везде, где нужно увидеть тепло или холод. Основное применение — это поиск и диагностика проблем с электропроводкой, электрощитового оборудования, поиск замурованных в пол или стены коммуникаций, обнаружение утечек хладагентов, дефектов отделочных работ, поиск причин сквозняков, утечек тепла и многое другое.

В последнее время большое значение уделяют термоинспекциям — виду диагностики строительных дефектов загородных домов, дач и городских квартир, проверка утепления стен, установки пластиковых окон, диагностика «теплого пола», отопления и водопровода с помощью тепловизора.

На фотографии панельный дом, часть которого утеплена снаружи. Подобный способ используется как теплоизоляция при значительных дефектах швов и самих панелей жилого дома. Причем использование тепловизора может как предсказывать дефекты и помогать определять места нанесения дополнительного утепления, так и для диагностики результатов утепления. Однозначно постарайтесь найти тепловизор (или услуги термоинспекции) при приемке работ при сдаче дома, при утеплении, при проведении наружных работ и так далее.

На днях захватил тепловизор на инспекцию инженерных сетей в здании. Дополнительно к визуальному контролю не поленитесь, посмотрите через тепловизор. Можно проверять не только электрику и освещение (на нежелательный перегрев или нагрев там, где не должно быть), коммуникации горячего и холодного водоснабжения, но и проводить оценку систем кондиционирования и вентиляции. На фотографии яркие пятна — энергосберегающие светильники, а также видны тепловые следы коммуникаций.

А вот тут явно повреждена теплоизоляция. Запишем на ближайшее плановое обслуживание.

Одно из популярных применений тепловизора — охота, особенно в темное время суток. В условиях сложной видимости, тепловизор позволяет однозначно определить наличие искомых животных.

Вот, например, термографическое изображение пернатых.

Самая изюминка — тепловизор «ловит» это в динамике. Вот отрывок из видеоролика наблюдения за птицами. Визуально их плохо видно на фоне травы и кустов.

Тепловизор подходит для контроля и поиска неисправностей сложной техники и оборудования.
Например, можно использовать для оценки «здоровья» системы охлаждения и выпуска двигателя автомобиля.

На фотографии снимок тормозного диска автомобиля после поездки.

Нагретый двигатель (выпускной коллектор на переднем плане).

Вид сбоку на двигатель — видны горячие патрубки и горячий радиатор охлаждения двигателя.

Для сравнения привожу термографические изображения Seek Thermal Compact (слева) и Compact XR (справа).

Настольный вентилятор.

Автомобиль BMW после поездки.

Далее еще интереснее.

Термографические изображения Seek Thermal Compact (слева), Compact XR (по центру) и Flir One Pro (справа). В данном случае XR вытягивает четкость за счет фокусировки, а Flir — за счет дополнительной оптической камеры.

Flir отображает картинку не очень честно. Он дорисовывает изображение по результатам снимков камеры видимого диапазона. Это может стать причиной ошибки. Seek с матрицей на 60% больше (206 х 156 против 160 х 120 точек) показывает более «правильное» изображение. Дополнительно можно вытянуть применяя различные палитры.

На хабре можно найти множество применений данному тепловизору. Есть и информация о компонентах устройства (источник).

Компактный размер в сочетании с техническими характеристиками серьезных
стационарных моделей — делают тепловизор Compact незаменимым как для домашнего,
так и для профессионального использования. А с учетом низкой стоимости, Seek является лидером бюджетных моделей.


Тепловизор Seek Thermal Compact

с 1 по 31 июля 2019 г. продаётся по специальной цене со скидкой 15%: 19 465 р. Используйте промокод

STЛето1

для получения скидки.

Тепловизор FLIR ONE Pro for iOS, INTERNATIONAL

Тепловизор FLIR ONE Pro for iOS, INTERNATIONAL — ИК-камера, присоединяемая к iPhone через разъем Apple Lightning, измеряет температуру до 400° C и способна выдерживать падения с высоты 1,8 метра. Устройство применяется для проверки систем электрообогрева, обнаружения утечек тепла в автомобильных двигателях и проникновения влаги. Может использоваться как для профессиональных исследований, так и для бытовых нужд. Устройство не тратит батарею телефона, т.к. заряжается отдельно.

Особенности

  • Разрешение ИК-матрицы 160 × 120
  • Разрешение камеры HD 1440 × 1080
  • Опция экспонометра
  • Синхронизация с Apple Watch
  • Технология мультиспектральной съемки FLIR MSX
  • Термочувствительность до
  • Повышение термочувствительности и качества изображения VividIR
  • Вес всего 36,5 г

Функциональные характеристики

Камера управляется приложением FLIR ONE, которое вы можете бесплатно скачать в ‎App Store. Вы можете одновременно измерять температурные показания в 3 выбранных вами точках, находящихся в поле зрения FLIR ONE Pro iOS.

В корпус тепловизора Flir , кроме тепловизионной камеры, встроена также обычная цифровая. Вы можете проводить съемку в 3 режимах — реального изображения, тепловой карты, совмещенного изображения высокой четкости MSX.

Разрешение ИК-матрицы 19200 пикселей позволяет четко определять температурные параметры на мелких объектах, например, микросхемах размером 3 мм. Высокая термочувствительность до

Технология мультиспектрального динамического изображения “MSX” позволяет прибора объединять термограмму и высококонтрастным изображением с камеры, благодаря чему вы можете рассмотреть мельчайшие трещины в оконной раме. Расстояние фокусировки при использовании функции MSX от 0,3 м до бесконечности. Синхронизация с умными часами Apple Watch позволяет снимать показания в труднодоступных местах, а также участвовать в исследовании одновременно группе людей.

Специальной вращающейся ручкой вы можете регулировать выдвижение разъема FLIR OneFit до 4 мм, благодаря чему тепловизор будет всегда надежно прилегать к телефону, находящемуся даже в чехле.

Купить тепловизор FLIR ONE Pro for iOS, INTERNATIONAL, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Тепловизор Seek Thermal Thermal Compact Type-C отзывы

Тепловизор Seek Thermal Compact Type-C – самый бюджетный в линейке мобильных тепловизоров, подключаемых к вашему смартфону или планшету. Компактный размер, малый вес и отсутствие собственных элементов питания (тепловизор питается от аккумулятора смартфона) позволяют иметь его всегда при себе и делают чрезвычайно удобным в использовании.


С помощью тепловизора можно обнаружить дефекты теплоизоляции в доме или квартире, неисправности электропроводки, места локального перегрева техники, добычу на охоте в условиях плохой видимости и ночью, измерять температуру поверхности любого объекта, снимать тепловые фото и видео. Тепловизор Seek Thermal Compact имеет прочный магниевый корпус и выпускаются в модификациях как для устройств на iOS, так и на Android. Дальность обнаружения – до 300 м. Прибор можно с успехом использовать в быту, на работе, а также для различных хобби.

Проблема утепления жилья занимает человечество с момента, когда наши предки поселились в пещерах. Защитить помещение от действия холода мы можем своими руками и на глаз. Но как проверить, насколько качественно мы это сделали? Можно ходить со свечой, изучать направления сквозняков или фиксировать иней на стенах. А можно провести тепловизионную инспекцию помещения с помощью мобильного тепловизора Seek Thermal, получив полную картину перепада температур в исследуемом пространстве. Но это далеко не единственное применение мини тепловизора. Мобильный тепловизор поможет везде, где нужно увидеть тепло или холод. Он позволит:

  • обнаружить проблемы с электропроводкой;
  • при строительных работах найти трубы отопления в стенах или в полу и предотвратить повреждение;
  • на охоте заранее увидеть животное в условиях плохой видимости;
  • в системах кондиционирования обнаружить утечки;
  • в строительстве выявить места утечек тепла в зданиях.

Как работает Seek Thermal Compact?

Самые главные компоненты тепловизора — оптика и сенсоры, работающие в LWIR-диапазоне (инфракрасном).

Оптика — обычные линзы не пропускают LWIR-излучение, поэтому для тепловизоров их производят из германия или халькогенидного стекла.
Сенсор-микроболометр представляет собой матрицу миниатюрных тонкопленочных терморезисторов. Инфракрасное излучение, собранное и сфокусированное на матрице объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта.

Для корректной работы устройства на смартфонах и планшетах с разъемом Type-C — необходим переходник с поддержкой OTG. Без данной функции работа тепловизора не гарантирована!

Компания Seek Thermal — пионер рынка, поставивший себе цель сделать тепловизор продуктом массового использования.

Комплектация:

  • Тепловизор Seek Thermal Compact.
  • Водонепроницаемый, ударопрочный чехол для переноски.
  • Руководство пользователя.

Тепловизоры для смартфонов и планшетов: краткое описание и характеристики

Камеры тепловидения широко используются во многих отраслях десятки лет: солдаты находят цели через термальные прицелы, полиция их устанавливает на вертолетах для поиска людей, а строители используют датчики для нахождения источников холодного воздуха, просачивающегося в дома. Чтобы выявить температурные отклонения у окружающих вещей, сегодня достаточно приобрести тепловизоры для смартфонов или планшетов в виде приставки.

Мастер на все руки

Возможно, охота на Арнольда Шварценеггера в классическом фильме 1987 года «Хищник» – не ваш конек. Но сегодня способов применения для тепловизора достаточно – найти пропавшую кошку, скрывающуюся в темноте под крыльцом, диагностировать блокировку трубы в ванной комнате или увидеть, сколько пропана осталось в баке газового гриля. Эти камеры позволяют увидеть невидимый ранее тепловой пейзаж, открывая удивительные миры вокруг нас.

Есть и свои ограничения. Например, стекло хорошо пропускает видимый свет, но фильтрует инфракрасное излучение, которое мы называем теплом. Это делает окна практически непрозрачными для тепловизоров. Прибор может показать температуру поверхности стекла, но если кто-то стоит позади окна, не прикасаясь к нему, то этот человек будет оставаться практически невидимым, хотя тепловое отражение в стекле увидеть можно. Вот почему объективы термальных камер из обычного стекла не делают, они требуют специальных материалов, таких как германий, которые пропускают свет в инфракрасном диапазоне.

Разрешение у них намного ниже, чем у обычных многомегапиксельных фотоаппаратов, встроенных в смартфоны сегодня. Изображения размыты и скорость видео небольшая. Но при всем этом ощущения человека, который смотрит в полную темноту и видит живой термический пейзаж, просто непередаваемы.

Flir One против Seek Thermal

Если поискать тепловизор для смартфона на Google, то производителей найдется не так много. Их можно пересчитать на пальцах одной руки. Даже китайский тепловизор для смартфона – большая редкость. Среди этой горстки производителей наиболее известными являются компании Seek Thermal и Flir Systems. Их камеры можно подключить к разъему телефона. Seek имеет преимущество в размерах: тепловизор для смартфона на базе Android меньше 9-вольтовой батареи, а Flir One немного шире iPhone 5S и почти в два раза толще. Оба устройства защищены от повреждений при ношении в сумке, но Seek, кроме того, водонепроницаем, и на вид гораздо прочнее.

Тепловизор для смартфона Seek Thermal выключателя питания, батареи или порта для зарядки не имеет. Благодаря этому дизайн камеры очень элегантен, прост, без каких-либо дополнительных кабелей или зарядных устройств. Но она оказывает серьезную нагрузку на батарею телефона. У Flir другой подход, с внутренней батареей, которую необходимо заряжать с помощью прилагаемого мини-USB кабеля. Заряда батареи хватает на час непрерывного использования.

Другим отличием, которое в конечном итоге делает FLIR лучшим выбором для большинства людей, является наличие у него двух камер, – традиционной с VGA-разрешением и тепловой. В режиме реального времени изображение на телефоне составлено из двух каналов. При этом высококонтрастные контуры полноцветной камеры обеспечивают необходимую четкость температурных сгустков. Это особенно необходимо, когда потребуется вернуться к изображениям позже. В противном случае сложно понять, что именно запечатлено на снимке.

Обе камеры доступны для устройств, использующих интерфейс Lightning и для Android-устройств с разъемом micro-USB.

По форме тепловизор для смартфона и планшета Seek Thermal является приставкой, а FLIR ONE выполнен в виде бампера под iPhone. Несмотря на разные форм-факторы, устройства объединяет высокое качество сборки, стабильная работа и удобный дизайн.

FLIR ONE: тепловизор для смартфонов. Описание

В первом поколении FLIR ONE VGA-камера для видимого спектра и длинноволновой инфракрасный датчик Lepton объединялись в виде аккуратных съемных «салазок», которые можно выдвигать при необходимости. Бампер оставался на iPhone постоянно, а «салазки» отсоединялись для зарядки через микро-USB. В моделях для iOS и Android от такого решения отказались в пользу отдельной приставки.

В отличие от Seek, который питается от телефона, ONE имеет встроенный аккумулятор. Следует отметить, что ONE FLIR не выступает в качестве внешнего батарейного блока для iPhone, вся энергия потребляется термодатчиком и камерой.

Такое решение немного «полнит» стройный профиль iPhone 5s. Выпуклая форма и вырез для объектива и вспышки визуально утяжеляют конструкцию из мягкого поликарбоната больше, чем это есть на самом деле.

Кроме двух логотипов, дизайн без излишеств соответствует дизайну остальной высококачественной продукции компании. Порт micro-USB, индикатор состояния зарядки и вырез для наушников расположены в нижней части, а тепловизор, переключатель режима и крышка объектива находятся сзади. Многоцветный светодиод установлен прямо над камерами для сигнализации о состоянии питания и успешной калибровки.

На тонком бампере имеются вырезы для доступа к клавишам контроля громкости и отключения звука, заднего объектива и Lighting-порта, динамика, гнезда для наушников, микрофона и даже для логотипа Apple.

Seek Thermal: тепловизор для смартфонов. Характеристики

По размеру Seek не превышает такового большого пальца руки и в подключенном состоянии добавляет 2,5 см общей высоты телефона. Толщина устройства достаточна, чтобы не слишком выходить за профиль смартфона.

Магниевый корпус Seek почти невесом, но понадобится время, чтобы привыкнуть к дополнительному «подбородку». Поскольку разъем Lightning iPhone или micro-USB Android являются единственной точкой соприкосновения с телефоном, тонкий металлический выступ несет на себе функцию поддержки всей конструкции, то есть модуль может просто упасть при столкновении.

Внешне тепловизор для смартфона и планшета привлекателен, небольшого размера с концентрическими кругами вокруг объектива из халькогенидном линзы, материала, который обычно используется в фотонике. На традиционных линзах эти гребни отклоняют отраженный свет, но здесь они больше для вида.

В комплект входит крепкий футляр, заполненный плотной защитной резиной с выемкой под устройство для надежной защиты при транспортировке.

Технология MSX

Тепловизоры для смартфонов FLIR и Seek используют совершенно разные аппаратные и программные средства.

Как упоминалось выше, в FLIR используются два специализированных датчика для вывода гибридного термического изображения. Продвигаемая под названием MSX, система объединяет визуальную информацию камеры VGA и данные о температуре, захваченные 80х60 матрицей Lepton компании FLIR. Такой подход дает впечатляющие результаты, придающие четкую форму размытым тепловым пятнам.

На практике двойной датчик откалиброван так, что нет необходимости постоянно регулировать параллакс, если объекты находятся на достаточном расстоянии от телефона (более одного метра).

При этом MSX-смешивание незаметно, но на близких дистанциях параллакс становится все более важной проблемой. Чтобы компенсировать это, необходимо воспользоваться приложением FLIR ONE Closeup, которое позволяет пользователям вручную настраивать точки слияния MSX по горизонтали. Программа работает в стандартных цветовых режимах, но ей не хватает более тонких настроек, предлагаемых основной программой FLIR, таких как установка коэффициентов излучения для корректировки способности материала излучать тепловую энергию.

Полезные инструменты

Отклик изображения мгновенный – задержка чувствуется только при панорамировании. Обработка фотографий такая же быстрая. Видеосъемка начинается без промедления, и инструменты настройки изображения, предоставляемые FLIR ONE, — высокого класса. Из них наиболее полезным является точечный измеритель, который может расшифровать значение тепловой сигнатуры в виде показаний термометра любой выбранной точки.

Есть один неудобный аспект дизайна FLIR ONE – это механизм самокалибровки. Время от времени приложение требует сдвинуть вниз переключатель, расположенный чуть ниже двойного объектива. Так как палец, как правило, уже находится в нужном положении, то это сделать несложно, но программа просит выполнять эту процедуру постоянно. Переключение заставляет двигаться весь телефон, что портит качество видеозаписи.

Калибровка сбрасывает сенсор, а не MSX-параллакс, поэтому выполнение данной операции настройки не является такой уж необходимой для качества изображения. Для точных показаний, однако, периодическая корректировка необходима.

Надежное ПО FLIR ONE

Компания FLIR, с ее богатой историей военных и профессиональных тепловизионных решений, обеспечила свои аппаратные средства надежными программами, которые позволяют различные режимы работы, способы отображения температур и многое другое. К сожалению, многие возможности распределены между разными приложениями, что не очень удобно.

Понятно, что некоторые функции могут не понадобиться пользователям – профессионалам не нужна тепловая панорама, но множество файлов захламляет экран и требует постоянного переключения между программами, чтобы найти подходящий инструмент. Консолидация просто необходима.

Что же касается самих приложений, то FLIR ONE Paint, например, позволяет разрисовать тепловыми показаниями обычную фотографию. Программа разбивает MSX-данные фотографии на два различные изображения, которые затем могут быть смешаны вручную.

FLIR ONE Timelapse – еще один полезный инструмент, позволяющий делать снимки с интервалом в несколько секунд или минут и воспроизводить их в режиме видео.

Истинный температурный датчик

Тепловизор для Android-смартфонов Seek использует «истинный термодатчик», или микроболометр на основе оксида ванадия, способный обнаруживать длинноволновое инфракрасное излучение в диапазоне от 7,2 до 13 микрон. Согласно технической спецификации, сенсор имеет в общей сложности 32,136 термопикселей на матрице размером 206 на 156 точек.

Тепловизоры для смартфонов Seek и FLIR используют совершенно разные сенсоры. Поскольку первый полагается исключительно на термодатчик, его выходное изображение получается шаровидным и нечетким. Без резких границ и контрастных тонов, как у двухлинзового FLIR, снимки Seek обманчиво размыты. С более высоким числом пикселей, True Thermal Sensor снимает гораздо больше информации, чем Lepton FLIR.

Другой областью, в которой Seek превосходит FLIR, является диапазон обнаруживаемых температур –от -40°C до 330°C, и тесты это подтверждают. Максимум, на что способен FLIR ONE – это 100°C. При замерах температуры значительно выше 330° программное обеспечение Seek дает сбой и начинает показывать значения в десятки тысяч градусов. Но это, скорее всего, какая-то незначительная ошибка.

Вместо постоянной ручной перенастройки термодатчика, Seek выполняет эту задачу автоматически при изменении температуры камеры. Работа электромеханического затвора сопровождается небольшим щелчком, но его слышимость минимальна.

Seek предлагает 3 уровня ИК-чувствительности, обнаружения, распознавания и идентификации для расстояний 300, 75 и 45 м. Поле зрения в 36° неудобно при съемке вблизи. Можно использовать цифровой зум, но качество при этом настолько падает, что им практически нельзя пользоваться.

Богатые возможности

Единственное приложение Seek хорошо отлажено, со множеством замечательных возможностей, которые удовлетворят как профессионалов, так и любителей. Наряду с несколькими режимами просмотра – цветным, белым, черным и т. д., – программа отображает максимальные и минимальные температуры, что очень полезно при поиске объектов в темноте. Также доступен пороговый режим для обнаружения тепловых сигнатур выше определенного уровня, который полезен при использовании в горячих средах, таких как моторный отсек автомобиля.

Программа Thermal+ похожа на приложение FLIR Paint и накладывает данные о температуре поверх нормального снимка. К сожалению, эта функция использует камеру, которая находится в 12 см на противоположном конце телефона. Параллакс рассчитывается не совсем точно, в результате чего изображение неправильно совмещается.

Плюсы и минусы

При цене 250 $ тепловизор для смартфона на базе Android FLIR ONE может стоить больше, чем телефон, к которому он крепится, но для некоторых позиционная точность, предлагаемая технологией MSX, того стоит.

Цена Seek Compact такая же и устройство имеет более высокое разрешение датчика, хотя создаваемые им снимки не столь безупречны.

FLIR ONE – тепловизор для смартфона, отзывы пользователей о котором наиболее благожелательны. Покупатели в восторге от MSX-наложения, детализирующего изображение, наличия собственной аккумуляторной батареи и мощного программного обеспечения для визуализации.

Среди недостатков – необходимость в периодической калибровке сенсора, специфичный для iPhone 5/5s дизайн модели-бампера, ПО, разбитое на отдельные составляющие.

Положительным качеством Seek Thermal является наличие быстрого самокалибрующегося датчика, а отрицательными – узкое поле зрения и небольшая детализация изображения.

С точки зрения общего качества FLIR ONE находится на одном уровне с конкурентом, но отстает, когда дело касается распознавания теплового излучения. Но нехватка чувствительности сенсора Lepton компенсируется наложением на изображение VGA-камеры, что позволяет достичь невероятной детализации. Снимки FLIR ONE выглядят просто потрясающе, а ПО – надежное, хотя и фрагментированное. Тем не менее, какие тепловизоры для смартфонов ни были бы выбраны, любой из них позволит взглянуть на мир, никогда прежде не виданный, несмотря на то что он всегда был перед нашими глазами.

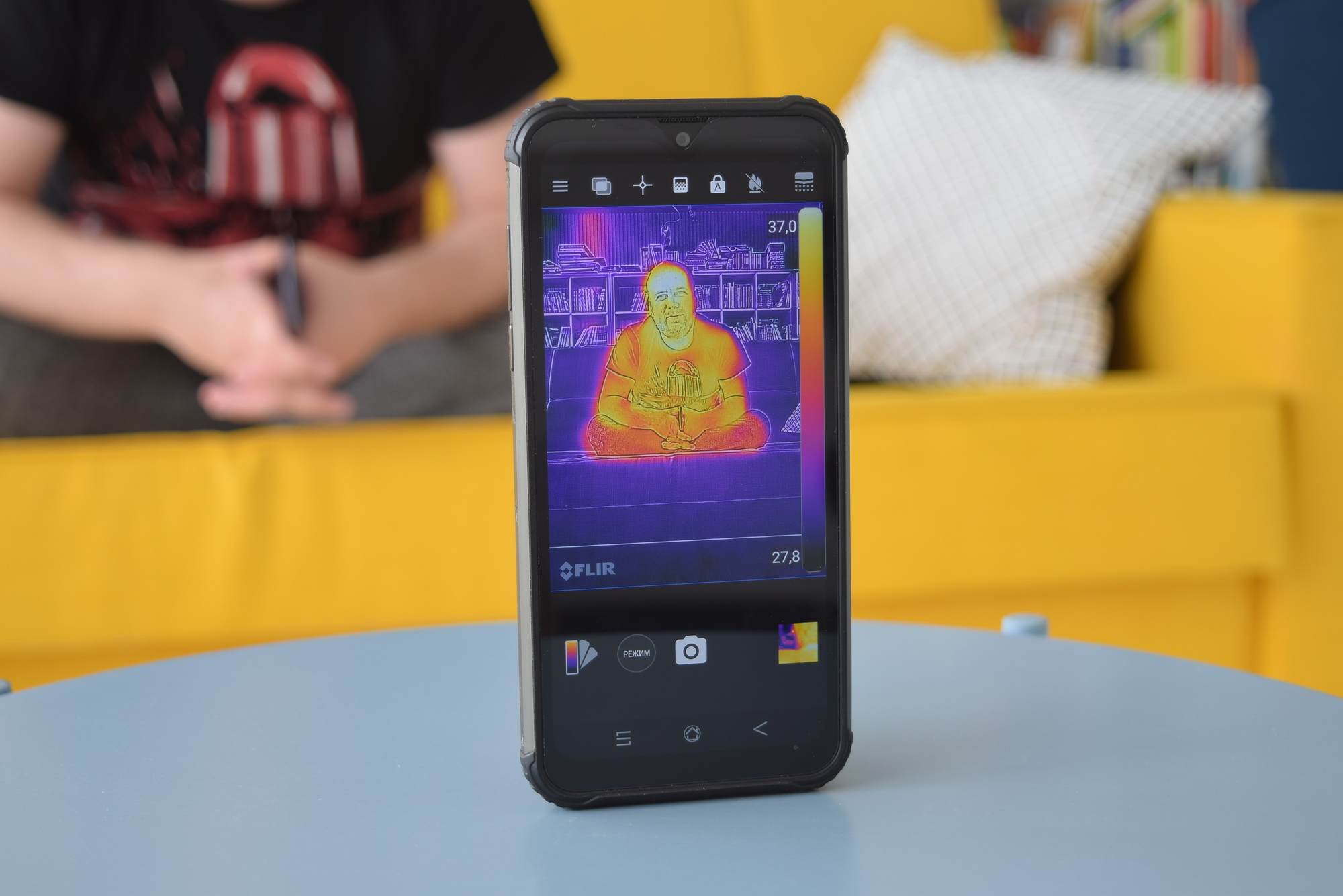

Смартфоны с тепловизором — обзоры и отзывы покупателей

Кэшбэк-сервис
«Мегабонус» Обзоры
товаров Умная
корзина Отслеживание посылок «Мегабонус»
Путешествия Категории обзоров
  • Мода и стиль
  • Электроника
  • Путешествия
  • Красота и здоровье
  • Все для дома
  • Детские товары
  • Досуг
  • Услуги
Обзоры Обзоры Обзор

Flir One Pro | PCMag

Тепловизионные камеры имеют принципиально низкое разрешение. Тепловое ядро, которое они используют, не может улавливать крошечную долю количества пикселей, которое вы получаете даже на дешевом обычном сенсоре камеры, и даже модели с разрешением QVGA (320 на 240) могут стоить тысячи долларов и ограничены специальные профессиональные приложения. Вот почему Flir, одна из ведущих компаний в области тепловидения, в течение многих лет придерживается разрешения 80 на 60 для своих аксессуаров для камерофонов Flir One потребительского уровня.Это также то, что выделяет Flir One Pro за 399,99 долларов. Он имеет тепловое разрешение 160 на 120, что в четыре раза увеличивает количество пикселей, которые он может захватывать. В сочетании с возможностью измерения более высоких температур, чем у Flir One третьего поколения или Flir One Pro LT, Flir One Pro на сегодняшний день является самой мощной моделью и выбором нашей редакции.

Проект

Flir One Pro выглядит более прочным, чем слегка закругленный металлический серебристо-розовый Flir One, с немного коренастым черным корпусом и более острыми углами, которые напоминают профессиональное оборудование для обработки изображений.Несмотря на более блочный вид, он почти такой же ширины и высоты (2,7 на 1,4 дюйма), что и Flir One, и лишь на одну десятую дюйма глубже на 0,6 дюйма. Если у вас нет почти исчезнувшего телефона с четырехдюймовым экраном, Flir One Pro, вероятно, будет уже, чем то, к чему вы его подключаете.

Независимо от того, выбрана ли версия USB-C, micro USB или Lightning, разъем находится в середине верхней панели камеры. По умолчанию он находится на одном уровне с панелью, но механическое колесо под разъемом позволяет увеличить его до 0.3 дюйма, поэтому он может работать практически с любым чехлом для телефона. У меня не возникло проблем с подключением Flir One Pro к Google Pixel 3 XL даже с телефоном в прочном корпусе.

На нижнем крае Pro находится кнопка питания и порт USB-C для зарядки с помощью прилагаемого кабеля USB A-to-C (сетевой адаптер в комплект не входит). Камера использует собственную внутреннюю батарею, а не работает от телефона, поэтому для работы она должна оставаться заряженной. Флир говорит, что камера может полностью зарядиться за 40 минут и может работать до часа тепловидения.Помимо зарядного кабеля, Flir One Pro поставляется в жестком футляре на молнии для хранения.

Передняя (или задняя, ​​в зависимости от того, как вы подключаете ее к телефону) панель содержит две камеры Flir One Pro, выровненные одна над другой. Одна камера — это тепловое ядро, датчик с разрешением 160 на 120, который измеряет тепло посредством инфракрасного излучения. Это сердце Pro и один из самых дорогих компонентов устройства. Другая камера представляет собой обычную визуальную камеру с разрешением 1440 на 1080 пикселей, предназначенную для работы в тандеме с тепловым ядром для создания фотографий и видео с гораздо более высоким разрешением, чем 160 на 120, с помощью функции многоспектральной динамической визуализации Flir (MSX).

Приложение Flir

Для работы Flir One Pro требуется бесплатное приложение Flir One для Android и iOS. После установки включение Pro и подключение его к телефону позволяет вам просматривать тепловые показания. Главный экран приложения — это вид с камеры, который показывает прямую трансляцию с камер Flir One Pro в режиме MSX.

Хотя тепловое ядро ​​Flir One Pro имеет гораздо более высокое разрешение, чем ядра 80 на 60 в Flir One и Flir One Pro LT, оно все еще составляет всего 160 на 120, поэтому на нем будут видны только широкие пятна и расплывчатые формы. собственный.Вот почему Flir использует свою обработку изображений MSX, чтобы комбинировать тепловое изображение с более крупным и подробным изображением визуальной камеры. MSX анализирует контуры объектов, которые видит визуальная камера, и отображает их в виде прозрачных линий на тепловом изображении, чтобы помочь вам определить, на что вы смотрите.

Опции визуализации

Вид MSX можно переключить только на тепловое или просто на визуальное, нажав на меню, которое появляется в правом нижнем углу экрана. Это меню также позволяет вам выбирать из девяти различных цветовых палитр, включая стандартную оранжево-пурпурную палитру Iron.Вы также можете посмотреть тепловые показания с пятью другими цветовыми гаммами, оттенками серого и оттенками серого, при этом самые холодные части кадра выделены синим или самые горячие части кадра выделены красным.

Если вы не уверены, что означают цвета, параметр «Шкала ИК-диапазона» во всплывающем меню показывает полную цветовую гамму выбранной палитры с указанием максимальной и минимальной обнаруженных температур. Вы также можете перемещать эти крайние значения, перетаскивая их вверх и вниз по шкале, чтобы настроить, какие цвета будут отображаться в каких диапазонах температур.Pro автоматически настраивает цветовую гамму в зависимости от температуры, которую он в данный момент определяет в поле зрения, но вы также можете заблокировать диапазон, на что бы он ни смотрел, еще одним касанием.

Для точных измерений температуры кнопка с перекрестием в верхней части экрана предлагает три различных измерителя температуры. Вы можете узнать измеренную температуру по одной точке, большему кругу или прямоугольному пространству. Они появляются в центре кадра, но вы можете перетаскивать их пальцем, чтобы проверить температуру всего в кадре.Это число не будет таким точным, как термометр, потому что расстояние и текстура могут повлиять на то, как тепловизор измеряет тепло, но оно предложит довольно точное приближение.

С помощью приложения Flir вы можете снимать фотографии, видео и цейтраферные записи, сохраненные с разрешением 1440 на 1080 пикселей. Видео сохраняются в виде файлов MP4 или MOV (в зависимости от версии устройства Android или iOS). Приложение сохраняет все данные тепловизионного изображения, позволяя переключаться между MSX, тепловизором и визуальным обзором; менять палитры; настроить температурные диапазоны для выбранной палитры; и измерить конкретные температуры.Фактически, все, что вы можете сделать для настройки изображения во время его съемки, вы также можете сделать с изображением после того, как оно было снято. Как бы вы ни настраивали изображение, вы можете сохранить и поделиться стандартным файлом JPEG через любое приложение или службу на своем телефоне.

Более высокое разрешение и более высокие температуры

Тепловизионное разрешение Flir One Pro 160 на 120 — одно из его самых больших преимуществ, поскольку у него в четыре раза больше пикселей тепловизора, чем у Flir One 80 на 60 и Flir One Pro LT.Фотографии и видео, которые он снимает, имеют одинаковое разрешение из-за идентичной визуальной камеры и обработки MSX, но они могут отображать гораздо больше тепловых деталей благодаря дополнительным пикселям. Контуры и границы горячих и холодных точек гораздо более отчетливы в Flir One Pro, что дает значительный скачок в качестве изображения и удобстве использования по сравнению с другими версиями. Объекты, которые через Flir One выглядели как расплывчатые пятна, гораздо легче различить через Flir One Pro.


Слева направо: Flir One, Flir One Pro

Помимо более высокого разрешения, тепловое ядро ​​Flir One Pro также может измерять объекты, в три раза более горячие, чем Flir One и Flir One Pro LT.По умолчанию он измеряет диапазон температур от -4 до 248 градусов по Фаренгейту, как и другие устройства Flir One. Вы можете переключиться в режим более высокой температуры в приложении, чтобы поднять минимальную температуру до нуля (32 градуса по Фаренгейту) и поднять максимальную до 752 градусов.

Если вы не пожарный, кузнец или не занимаетесь другой узкоспециализированной ролью, связанной с работой с высокими температурами, вам, вероятно, не будет особой необходимости использовать высокотемпературный режим Flir One Pro.Максимум 248 градусов в стандартном режиме достаточно для анализа вентиляционных отверстий, труб с горячей водой и компьютерных источников питания. Для большинства пользователей, будь то помощник или охотник за привидениями, вы с гораздо большей вероятностью обнаружите, что температура опускается на несколько градусов ниже нуля, чем на 500 градусов выше кипения.

Самая тепловая мощность

One Pro — это самый мощный телефонный тепловизор потребительского уровня для мобильных устройств. Один только скачок в тепловом разрешении оправдывает его цену в 400 долларов по сравнению с Flir One за 200 долларов и Flir One Pro LT за 300 долларов, а его способность измерять гораздо более высокие температуры является удобной дополнительной функцией для одних и существенной для других.Обилие информации, которую вы можете получить с каждым снимком, включая несколько вариантов замера для проверки температуры в любом месте кадра, является значительным преимуществом по сравнению с измерителем только центральной точки Flir One. Таким образом, она заслужила выбор редакции как лучшая доступная тепловизионная камера потребительского уровня.

Итог

Flir One Pro — это самая мощная из доступных тепловизионных камер потребительского уровня с исключительно высоким разрешением и измерением температуры.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Race to 5G , чтобы получать наши новости о мобильных технологиях прямо на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

лучших тепловизоров для смартфонов Android 2021: обзоры и руководство

Покупаете тепловизор / камеру для своего смартфона Android?

Вы пришли в нужное место.

Существует множество компактных тепловизоров, которые отлично подходят для портативности. Но тепловизор для смартфонов обеспечивает совершенно новый уровень портативности.

Поскольку тепловизору не нужен дисплей (он использует ваш смартфон в качестве дисплея), он может иметь гораздо более компактный форм-фактор по сравнению с автономными тепловизионными камерами.

Есть некоторые компромиссы. Например, многие тепловизионные камеры для смартфонов имеют более низкое тепловое разрешение, а некоторые — до 32 x 32.С другой стороны, эти небольшие тепловизоры довольно доступны по цене, что делает их идеальным выбором для домовладельцев, любителей и любителей.

Что в этом руководстве по покупке?

В этом руководстве по покупке мы рекомендуем лучшие тепловизоры для смартфонов Android. Имейте в виду, что эти тепловизоры работают вместе с сопутствующим приложением, поэтому вам нужно будет загрузить приложение, чтобы использовать имидж-сканер.

Мы выбрали два самых популярных тепловизора для смартфонов (iOS и Android): FLIR One и Seek Compact. Если вас интересует только один из этих двух, прочтите наше сравнение FLIR One и Seek Compact .

Лучшие тепловизоры для телефонов Android

  • Seek Thermal Compact

  • Лучшее в целом


  • Micro USB-разъем USB

  • Seek Thermal Compact

  • Лучшее в целом

  • Разъем:
    USB-C / Micro USB

  • 03

    Seek Thermal CompactXR

  • Лучшее для охоты и на открытом воздухе

  • Разъем:
    USB-C / Micro-USB

  • 60 9127

    0 HT -301

  • Лучшее для профессионалов

    901 07
  • Разъем:
    USB-C / Micro-USB

  • PerfectPrime IR0102

  • 0

  • Разъем:
    USB-C / Micro-USB

  • Seek Thermal CompactPRO

  • Лучшее разрешение

  • Разъем USB C / Micro-USB

Seek Thermal Compact сочетает в себе высокое разрешение, широкий диапазон измерения температуры и множество встроенных функций в недорогой упаковке.

Seek Thermal Compact — это не просто один из лучших тепловизоров для смартфонов Android; это также одно из лучших соотношений цены и качества.

Плюсы

  • Хорошее соотношение цены и качества.
  • Хорошее тепловое разрешение.
  • Доступны варианты как Micro USB, так и USB-C.
  • Большое расстояние обнаружения и широкий диапазон температур.
  • Простое в использовании приложение с множеством функций и опций.

Минусы

  • Низкая частота кадров — не идеальный вариант для движущихся целей.
  • Нет калибровки для коэффициента излучения.
  • Нет наложения визуального и теплового изображения, как у FLIR ONE.

Наш обзор

Сложный выбор между Seek Thermal Compact и FLIR ONE (в частности, FLIR ONE Gen 3) для получения лучшей общей награды.

Мы выбрали Seek Thermal, потому что он обеспечивает лучшее разрешение, более широкий диапазон температур и больше встроенных функций, чем FLIR ONE, примерно по той же цене.

Вы получите лучшее соотношение цены и качества с Seek Thermal Compact.

Температурный датчик 206 x 156 достаточно хорош для большинства основных приложений. Изображения четкие и подробные, и вы можете просматривать поверхности с довольно большого расстояния (до 1000 футов), что позволяет вам исследовать опасные или труднодоступные места, не приближаясь слишком близко.

Датчик может определять температуры от -40F до 626F, позволяя контролировать широкий спектр поверхностей от системы хладагента до горячего двигателя автомобиля.

Контрастность изображения в приложении довольно хорошая. Хорошо отображаются разные цвета, и вы даже можете выбрать разные палитры для улучшения контраста и детализации.

Другие функции, доступные в приложении, включают точечное измерение температуры, режимы высоких и низких температур и пороговый режим. Вы также можете делать тепловизионные фото и видео — они будут храниться в вашем телефоне.

Seek Thermal Compact для Android доступен в двух вариантах. Один из них оснащен старым разъемом Micro USB, а другой — разъемом USB-C для новых смартфонов.

Seek Thermal Compact не имеет батареи и не требует подзарядки. Он питается от аккумулятора вашего телефона.Но не волнуйтесь; большинство пользователей говорят, что батарея телефона не разряжается быстро. На самом деле большой разницы в времени автономной работы многие не заметили.

Проблемы и ограничения

Из-за низкой частоты обновления движущиеся объекты могут задерживаться на экране вашего смартфона, что затрудняет получение правильных показаний температуры.

Еще одна проблема — отсутствие настроек коэффициента излучения в приложении, большая проблема для пользователей, которые хотят поддерживать точность измерения температуры при измерении различных типов поверхностей.Только Seek Thermal CompactPro имеет настройки коэффициента излучения.

Одна область, в которой FLIR превосходит Seek Thermal, — это детализация изображения. FLIR ONE имеет отличную функцию, которая накладывает визуальные и тепловые изображения, чтобы дать вам больше контекста при наблюдении за поверхностью.

Если вы раньше использовали тепловизор для смартфонов FLIR ONE, общее качество изображения от Seek Thermal будет несколько ниже.

Отличная функция улучшения изображения MSX в FLIR ONE — основная причина, по которой мы считаем, что тепловизор Android Gen 3 является лучшим выбором для домашнего ремонта.

Он накладывает визуальное изображение на тепловое изображение, обеспечивая полезный контекст и дополнительные детали, особенно в местах с недостаточным освещением.

Наложение изображений упрощает обнаружение утечек воды, диагностику системы подогрева пола и другие виды ремонта дома.

Плюсы

  • Наложение изображений упрощает обнаружение проблемных областей.
  • Простое в использовании приложение с множеством функций.
  • Разъем регулируемой высоты подходит для телефонов с толстым корпусом.
  • Облегченная конструкция.
  • Настройки коэффициента излучения.

Минусы

  • Батарея разряжается быстро.
  • Низкое разрешение.
  • Нет параметров только теплового или визуального изображения.

Наш обзор

Распространенное заблуждение состоит в том, что тепловизоры FLIR ONE используют камеру вашего телефона, чтобы сделать нормальный снимок, а затем наложить его на тепловое изображение с сенсора тепловизора.

Это наполовину правда. FLIR ONE Gen 3 накладывает обычное и тепловое изображение, но делает оба изображения с помощью собственных встроенных датчиков.В нем есть как обычная камера для визуального наблюдения, так и тепловизор. Вы можете увидеть их на тепловизоре.

Функция наложения изображения — то, что FLIR называет улучшением изображения MSX — дает вам лучшее представление о том, что вы видите. Если где-то есть утечка, визуальное наложение помогает определить, откуда именно.

Функция MSX снижает низкий контраст и снижает качество изображения сенсора с низким разрешением 80 × 60.

Приложение FLIR ONE простое в использовании и включает обычные функции, такие как выбор палитры, точечная температура, а также захват видео и изображений.

В отличие от большинства других приложений для тепловизора, приложение FLIR ONE имеет настройку коэффициента излучения. Они не точны, как у профессионального автономного тепловизора. Вместо этого вы выбираете из различных типов поверхности, включая матовую, полуматовую, полуглянцевую и глянцевую.

Что касается аппаратного обеспечения, одна из наших любимых функций FLIR ONE Gen 3 — это разъем USB-C с регулируемой высотой. Это позволяет подключать тепловизор, не снимая чехол с телефона. Просто сделайте разъем длиннее, чтобы он полностью вошел в порт вашего телефона.

Еще одной уникальной особенностью FLIR ONE Gen 3 является наличие внутренней батареи, которая предохраняет аккумулятор вашего телефона от слишком быстрого разряда.

Проблемы и ограничения

Наличие внутренней батареи — это и хорошо, и плохо. С другой стороны, аккумулятор вашего телефона работает дольше. С другой стороны, внутренняя батарея тепловизора разряжается намного раньше. Время автономной работы около 30 минут.

Это нормально для большинства приложений. В большинстве случаев вы проверяете область всего несколько минут.Но если вы планируете использовать тепловизор в течение длительного времени, вам лучше выбрать Seek Thermal Compact.

Еще одна проблема FLIR ONE Gen 3 — низкое разрешение. Наложение изображений помогает, но датчик 80 x 60 значительно снижает контраст изображения и ограничивает расстояние обнаружения. Вы должны быть рядом, чтобы получить четкое изображение.

Вот почему мы рекомендуем FLIR ONE Gen 3 для домашнего ремонта. Если вам нужен лучший контраст изображения, больше функций (например, возможность переключаться между MSX, только тепловизионными и визуальными изображениями) и более широкий температурный диапазон, приобретите более дорогой FLIR ONE Pro.

CompactXR имеет то же разрешение, что и Seek Thermal Compact, но увеличивает расстояние обнаружения до 1800 футов или 600 ярдов.

Это делает тепловизор Seek Thermal CompactXR идеальным для использования вне помещений, например, для охоты и домашней безопасности.

Плюсы

  • Большое расстояние обнаружения.
  • Хорошее разрешение.
  • Широкий температурный диапазон.
  • Водонепроницаемый футляр для переноски.
  • Режим двойного изображения.

Минусы

  • Узкое поле зрения.
  • Низкая частота обновления.

Наш обзор

Seek Thermal CompactXR разработан специально для использования вне помещений на больших расстояниях.

Термодатчик может обнаруживать объекты на расстоянии до 600 ярдов. Искать животных можно сквозь кусты (ночью или днем), туман, дым и другие препятствия.

Большой радиус действия также делает CompactXR отличным средством домашней безопасности, будь то злоумышленник или койот, напавший на ваших телят.Вы также можете использовать CompactXR для поиска потерянного домашнего животного.

Имейте в виду, что 600 ярдов — это всего лишь дальность обнаружения. Чтобы точно идентифицировать цель, вам нужно быть намного ближе — от 100 до 200 ярдов в зависимости от размера цели.

Тепловизионное разрешение 206 x 156 обеспечивает четкое высококачественное изображение даже с большого расстояния. Вы можете видеть очертания животного или человека, а контраст достаточно хороший, чтобы легко различать разные температуры.

Приложение немного не интуитивно понятно, но работает плавно, без сбоев и зависаний.Функции в приложении включают выбор палитры, температуру Hi-Lo, точечную температуру и запись видео / изображений.

Еще одна удобная функция в приложении — это возможность комбинировать обычное изображение с камеры вашего телефона с тепловым изображением с CompactXR. Возможно, вам придется увеличить визуальное изображение, чтобы оно идеально соответствовало тепловому изображению.

В отличие от функции FLIR ONE MSX, вы не можете сохранить наложение как одно изображение. Тепловизор сохранит их как два изображения — тепловое изображение и визуальное изображение.

Это по-прежнему полезно, поскольку визуальное изображение может позже помочь вам определить, на что вы смотрели при получении теплового изображения.

Как и компактный тепловизор, CompactXR использует аккумулятор вашего телефона. Вам не нужно беспокоиться о постоянной подзарядке.

В зависимости от вашего смартфона вы можете заказать имидж-сканер CompactXR с разъемом USB-C или Micro-USB.

Проблемы и ограничения

Поле зрения CompactXR составляет всего 20 градусов.Вот почему мы рекомендуем его для длительного использования вне помещений. Не используйте его для осмотра крупным планом; вы увидите только небольшую часть поверхности.

Небольшое поле зрения не представляет большой проблемы на улице. 20 градусов означает большую зону обзора, чем дальше вы смотрите.

Одно ограничение, с которым вы столкнетесь, — это наблюдение за движущимися целями, такими как бегущее животное. CompactXR имеет низкую частоту обновления (9 Гц), из-за чего движущиеся цели могут задерживаться на экране вашего телефона.

За большие деньги вы можете приобрести Seek Thermal CompactPro.Он имеет более высокое разрешение (320 x 240), такой же большой диапазон обнаружения и дополнительные настройки, такие как контроль излучательной способности и диапазон и уровень.

Для профессионалов, которым нравится удобство и портативность тепловизионных изображений смартфонов, мы рекомендуем тепловизионную камеру Hti HT-301.

HT-301 имеет одно из самых высоких разрешений и частот обновления, которое вы найдете в тепловизионной камере смартфона.

Плюсы

  • Отличное качество изображения.
  • Отличное качество сборки — металлический корпус.
  • Несколько режимов измерения температуры.
  • Высокая частота обновления — отлично подходит для наблюдения за движущимися целями.
  • Переключатель теплового изображения на видимое.
  • Регулируемые настройки для коэффициента излучения, отражения, температуры окружающей среды и других параметров.

Минусы

  • Дорогой
  • Фокусер немного болтается.
  • Нет наложения изображений, как у FLIR ONE.

Наш обзор

Hti HT-301 — не дешевый тепловизор.Он стоит почти столько же, сколько автономные тепловизоры. Но это того стоит.

Разрешение, частота обновления, настройки в приложении и качество сборки — все это одни из лучших среди тепловизоров для смартфонов.

Начнем с разрешения. Сенсор 384 x 288 имеет такое же разрешение, что и профессиональные тепловизоры среднего класса. Высокое разрешение обеспечивает высокое качество, четкость и контрастность изображения.

Еще одним преимуществом разрешения выше среднего является то, что вы можете рассматривать объект издалека, чем при использовании имидж-сканера с более низким разрешением.Например, вы можете сделать тепловое изображение всего здания на расстоянии.

Большая дальность обнаружения также отлично подходит для использования на открытом воздухе, особенно для охоты.

В сочетании с частотой обновления 25 Гц (намного выше, чем 9 Гц в других сканерах для смартфонов), охотникам понравится, насколько легко замечать животных ночью, в густых кустах или в тумане.

Что касается программного обеспечения, HT-301 использует Hti Image в качестве сопутствующего приложения для Android. Приложение хорошо спроектировано и им легко пользоваться.

Но больше всего в приложении выделяется набор функций и опций. Мы привыкли к базовым тепловизорам, которые предлагают небольшое количество настроек, таких как несколько палитр и несколько температурных режимов.

Приложение Hti Image идет гораздо глубже, предоставляя профессионалам доступ к множеству полезных инструментов. К ним относятся шесть палитр, два температурных диапазона, две единицы температуры и режим «картинка в картинке» с визуальным изображением с вашей камеры и тепловым изображением с HT-301.

Самое интересное — это меню настроек термографии.Вы можете настроить шесть различных параметров, включая коэффициент излучения, влажность, расстояние, коррекцию, отражение и температуру окружающей среды.

Такой уровень универсальности позволяет профессионалам точно наблюдать и измерять различные поверхности.

Подобно другим тепловизионным приложениям, вы можете записывать тепловизионные видео и изображения, которые сохраняются на вашем телефоне.

Что касается аппаратного обеспечения, камера HT-301 является одним из лучших тепловизоров для смартфонов. Судя по фотографиям, он сделан из пластика.Корпус на самом деле алюминиевый, что увеличивает надежность и долговечность камеры.

Включает ручной фокусер и разъем USB-C. Если в вашем телефоне есть старый порт Micro-USB, в комплект входит переходник с USB-C на Micro-USB.

Обратите внимание, что в камере HT-301 отсутствует внутренняя батарея, что на самом деле хорошо. Вам не нужно беспокоиться о подзарядке, и вы сможете использовать камеру дольше.

По словам пользователей, HT-301 разряжает аккумулятор вашего телефона не быстрее, чем обычно.

Проблемы и ограничения

Если вы покупаете бюджетный тепловизор для своего телефона Android, HT-301 — не то. HT-301 — это дорогая тепловизионная камера, предназначенная для профессионалов и людей, которым требуется наилучшее качество изображения.

По цене, хотелось бы, чтобы камера HT-301 имела функцию наложения изображения, аналогичную той, что есть в камерах FLIR ONE. Многие профессиональные пользователи говорят, что это единственная функция, которую они упускают.

Наложение визуального и теплового изображения или даже их одновременное размещение обеспечит более подробную информацию и более четкую ссылку и контекст, особенно при последующем анализе изображений.

Еще одна жалоба от профи заключается в том, что механизм фокусировки, который сдвигает линзу внутрь и наружу, не очень надежен. Он качается, что затрудняет сосредоточение на чем-то, особенно с близкого расстояния.

Покупки с ограниченным бюджетом? PerfectPrime IR0102 — один из самых дешевых тепловизоров для Android-смартфонов.

Качество изображения посредственное, но оно подходит для базового ремонта дома, охоты за привидениями и других забавных целей. Это также отличный способ познакомить детей старшего возраста с тепловидением.

Плюсы

  • Доступно.
  • Включает адаптер Micro-USB.
  • Простое в использовании приложение.
  • Живое визуальное и тепловое наложение.
  • Несколько палитр на выбор.

Минусы

  • Очень низкое разрешение.
  • Идеален только для очень простых или забавных приложений.

Наш обзор

Проверьте свои ожидания, когда дело доходит до качества изображения IR0102.Его разрешение 32 x 32, самое низкое среди тепловизионных камер смартфонов.

В центре экрана смартфона появится небольшое изображение разных цветов для разных температур.

Вы должны находиться очень близко к исследуемой поверхности или области, чтобы получить хорошее изображение. И даже тогда он выглядит размытым, а контраст между разными цветами не очень резкий.

Это не означает, что вам не следует покупать PerfectPrime IR0102. Для базовых задач, таких как поиск утечки воды, подойдет.Это также отличный выбор, если вам нужна тепловизионная камера просто для удовольствия. Это также отличный образовательный инструмент для детей старшего возраста.

Сопутствующее приложение для Android ( IR0102 Thermal Camera Viewer ) простое и удобное в использовании. Как и ожидалось, встроенные функции приложения являются базовыми. Вы можете выбирать различные палитры, изменять единицы измерения температуры и считывать измерения центральной или точечной температуры.

Удивительно, но IR0102 имеет функцию наложения изображений в стиле FLIR. Он не так совершенен, отчасти из-за низкого разрешения и того факта, что тепловизор полагается на камеру вашего телефона для визуального изображения, что вызывает проблемы с выравниванием.

Вы можете просматривать только визуальные фотографии, тепловые фотографии или смешанные с 50% визуальным и 50% тепловым изображениями.

Несмотря на низкое разрешение, имидж-сканер IR0102 может быть действительно полезен, если вы знаете, как им пользоваться. Хитрость заключается в том, чтобы подобраться как можно ближе к поверхности, выбрать правильную палитру и научиться использовать визуальные и тепловые изображения для исследования поверхности.

В приложении есть дополнительная настройка, называемая динамическим диапазоном , которая несколько компенсирует низкое разрешение и контрастность.Увеличение динамического диапазона позволяет лучше различать различные цвета и помогает определить, какие области горячие или холодные.

PerfectPrime IR0102 поставляется с разъемом USB-C. Вы также получите конвертер USB-C в Micro-USB, если в вашем телефоне есть порт Micro-USB.

Проблемы и ограничения

Мы много говорили о недостатках Perfect Prime IR0102: у него низкое разрешение, качество изображения ниже среднего, а приложение скудно по функциям.

Но имейте в виду, что Perfect Prime IR0102 разработан как дешевый тепловизор для базовых приложений или для тех, кто просто хочет повеселиться с тепловизором, не тратя много денег.

Это третий тепловизор Seek среди наших избранных (они так хороши) и лучший из серии Seek Thermal Compact.

Compact отлично подходит для любителей, домашних мастеров и домовладельцев, а CompactXR отлично подходит для активного отдыха и охоты.

CompactPRO — лучший выбор для тех, кому нужен доступный по цене тепловизор для смартфонов с высоким разрешением.Тепловизор 320 x 240 создает потрясающие тепловые изображения с отличным контрастом и большим расстоянием обнаружения.

Плюсы

  • Отличное качество изображения.
  • Контроль излучательной способности.
  • Большое расстояние обнаружения — отлично подходит для использования вне помещений.
  • Простое в использовании приложение с множеством функций и опций.
  • Фокусируемая линза.

Минусы

  • Стоимость больше, чем у большинства других тепловизоров для смартфонов.
  • Низкая частота обновления.
  • Не работает с толстыми чехлами для телефонов.

Наш обзор

Разрешение 320 x 240 — неплохое решение для тепловизора смартфона. Это близко к тому, что вы получаете от автономных тепловизионных камер среднего уровня.

Цвета четко отображаются на экране вашего телефона, и легко видеть различные температуры. Опции измерения температуры включают точечную температуру, высокие / низкие температуры и пороговый режим.

Приложение также включает в себя настройки коэффициента излучения, позволяющие сохранять точность при измерении температуры различных поверхностей.

Вы также получаете как автоматический, так и ручной контроль диапазона / уровня, который помогает лучше изолировать проблемную область для облегчения диагностики.

Другие функции включают несколько цветовых палитр, фото и видео запись и приличное 32-градусное поле зрения.

Учитывая все эти особенности, CompactPRO на самом деле является отличным выбором для профессионалов, которые ищут что-то более компактное, чем HT-301.Он также отлично подходит для ремонта дома, обслуживания автомобилей и домашних работ.

Любители активного отдыха и охотники также оценят дальность обнаружения CompactPRO 1800 футов. Вы можете заметить животное или незваного гостя издалека.

CompactPRO доступен в двух версиях: с разъемом USB-C и с традиционным разъемом Micro-USB. Каждый блок поставляется с водонепроницаемым футляром для переноски.

Что касается питания, CompactPRO потребляет энергию от аккумулятора вашего телефона. Но это не свинья, поэтому вам не нужно беспокоиться о том, что ваш телефон разряжается слишком быстро.

Проблемы и ограничения

Не так дорого, как HT-301, CompactPRO стоит больше, чем другие тепловизоры из нашего ассортимента. Если ваш бюджет ограничен, рассмотрите другие тепловизионные камеры Seek — Compact или CompactXR.

Следует отметить, что если вы планируете использовать CompactPRO на открытом воздухе, это низкая частота обновления. На частоте 9 Гц у вас будут проблемы с наблюдением за движущейся целью, например за бегущим животным.

Другая проблема заключается в том, что CompactPRO не может подключиться к телефону с толстым корпусом.Это проблема, если вы планируете использовать тепловизор в суровых условиях, когда ваш телефон может упасть и повредиться. Разъем с регулируемой высотой, такой как у FLIR ONE Gen 3, был бы отличным вариантом.

Что такое тепловизор смартфона?

Тепловизор смартфона — это небольшая компактная тепловизионная камера, которая подключается к USB-порту вашего телефона.

В отличие от автономных тепловизоров, у которых есть собственный дисплей, тепловизор смартфона использует дисплей вашего телефона в качестве интерфейса через сопутствующее приложение.Большинство тепловизоров для смартфонов также работают от аккумулятора вашего телефона.

Отсутствие внутренней батареи и встроенного экрана позволяет тепловизорам смартфонов быть действительно маленькими и намного дешевле обычных тепловизоров.

Плюсы и минусы тепловизоров для смартфонов

Плюсы

  • Высокая портативность. Большинство тепловизоров для смартфонов достаточно малы, чтобы поместиться в вашем кармане.
  • Дешевле обычных тепловизоров.
  • Нет внутренней батареи (в большинстве случаев), что означает отсутствие необходимости подзаряжать камеру.
  • Приложение для смартфона предоставляет больший и простой в использовании интерфейс по сравнению с маленькими дисплеями на обычных тепловизорах.

Минусы

  • Большинство из них имеют более низкое разрешение по сравнению с автономными тепловизионными камерами.
  • Меньше функций. Например, в большинстве из них нет элементов управления излучательной способностью.

Руководство по покупке: как выбрать правильный тепловизор для вашего телефона Android

Вот ключевые особенности, которые следует учитывать при выборе тепловизора для вашего смартфона.

Разрешение и частота обновления

Первое, что нужно проверить при покупке тепловизора, будь то смартфон или автономный тепловизор, — это разрешение.

Разрешение многое говорит о ожидаемом качестве изображения. Как правило, тепловизоры для смартфонов не имеют такого высокого разрешения, как профессиональные тепловизоры. Лучшее, что вы получите, — это 384 x 288 или 320 x 240.

При таком разрешении вы получите высококачественные изображения с хорошей контрастностью и детализацией.Вам также понравится большее расстояние обнаружения, что позволит вам смотреть на удаленные объекты.

По мере уменьшения разрешения ухудшаются качество изображения, контраст, уровень детализации и расстояние обнаружения.

Для базового ремонта дома можно использовать более дешевый тепловизор для смартфонов с низким разрешением. Но если вам нужны детализированные и высокоточные тепловизоры, потратьте больше на датчик высокого разрешения.

Частота обновления

Другая связанная функция — частота обновления или частота кадров.Это важно, если вы планируете наблюдать за движущейся целью, например, во время охоты.

Большинство тепловизоров для смартфонов имеют частоту кадров 9 Гц, что очень мало по сравнению с обычными тепловизионными камерами. Но поскольку вы часто будете смотреть на статические объекты и поверхность, это не большая проблема.

Но если вы собираетесь на охоту, приобретите тепловизор с более высокой частотой кадров не менее 25 Гц.

Диапазон температур

Скорее всего, вам не о чем беспокоиться. Большинство тепловизоров для смартфонов имеют достаточный температурный диапазон для широкого спектра применений.

Но на всякий случай, если вы планируете посмотреть на очень холодные или очень горячие поверхности, важно проверить, соответствует ли диапазон температур вашим потребностям. Например, диапазон FLIR ONE Gen 3 составляет от 4 ° F до 248 ° F, в то время как все камеры Seek Thermal имеют диапазон от -40 ° F до 626 ° F.

Поле зрения (FOV)

Чем больше FOV, тем шире поверхность, которую вы можете наблюдать, не перемещая телефон. Для большинства приложений достаточно широкого поля зрения не менее 30 градусов.

Для дальних задач, таких как охота, вы можете использовать более узкое поле зрения, поскольку оно переводится в широкую зону обзора на большом расстоянии.Например, Seek Thermal CompactXR имеет угол обзора 20 градусов и идеально подходит для охоты.

Совместимость

Перед покупкой тепловизора проверьте спецификации производителя на совместимость телефона. Сюда входит группа (например, Samsung, Huawei и т. Д.), Самая ранняя модель (например, Samsung S6 и новее) и версия программного обеспечения (например, Android 6 и новее).

Приложение

Наконец, проверьте сопутствующее приложение для Android. Здесь следует обратить внимание на две вещи: простоту использования (ищите отчеты об ошибках и сбоях от пользователей) и функции.

Основные ожидаемые функции включают цветовые палитры, как минимум два температурных режима и запись видео / изображений. Дополнительные функции, доступные в некоторых приложениях для тепловизоров, включают

  • Наложение изображений — приложение смешивает визуальное и тепловое изображение, чтобы обеспечить более подробную информацию и контекст.
  • Элементы управления коэффициентом излучения — возможность регулировки коэффициента излучения имеет решающее значение для профессионалов.
  • Ручной диапазон и уровень — облегчает выделение проблемной области.

Часто задаваемые вопросы

Как лучше всего использовать тепловизор для смартфонов?

Большинство тепловизоров для смартфонов отлично подходят для использования в домашних условиях для проверки утечек воды, изоляции, электропроводки и других распространенных проблем.

Тепловизоры для смартфонов с высоким разрешением также отлично подходят для использования на открытом воздухе, например для охоты и домашней безопасности.

Можно ли использовать тепловизор смартфона для измерения температуры кожи?

НЕТ. Тепловизоры смартфонов не предназначены для измерения температуры человека, и их использование для этого может привести к неточным измерениям.

В связи с этим тепловизор смартфона не идеален для защиты от Covid-19. Вместо этого приобретите одобренный инфракрасный пистолет.

Насколько точны тепловизоры для смартфонов?

Достаточно точный для большинства домашних и любительских приложений. Но по сравнению с автономными тепловизорами, тепловизоры для смартфонов обычно отклоняются на несколько градусов.

Могу ли я использовать свой телефон в качестве тепловизора?

Да, но только если вы прикрепите внешнюю тепловизионную камеру. Встроенная камера вашего телефона делает только визуальные изображения; он не может делать тепловые изображения. Вот почему вам нужна внешняя тепловизионная камера.

Некоторые приложения предназначены для создания тепловизионных изображений с помощью камеры вашего телефона, но они применяют фильтр, чтобы превратить обычное изображение в изображение, похожее на тепловое изображение. Эти приложения не могут обнаруживать тепло на поверхности.

Какое приложение для тепловизора самое лучшее?

Вы не ошибетесь с Seek Thermal. Соедините его с одной из тепловизионных камер Seek (Compact, CompactXR или CompactPro) для просмотра реальных тепловых изображений.

Еще один хороший вариант — FLIR ONE.Вы можете подключить приложение к FLIR ONE Gen 3, FLIR ONE Pro LT или FLIR ONE Pro.

Обзор Flir One: тепловизор на вашем смартфоне. Обзор

Все, что обещает супергеройские способности на вашем мобильном телефоне, должно быть эпической игрой или героической гиперболой — но с Flir One это близко к правде.

Когда физики XIX века начали открывать невидимую вселенную радиации, радиоволн и рентгеновских лучей, было модно рассматривать это как доказательство существования духов, призраков и загробной жизни.Это не сработало, но хотя мы теперь привыкли слышать голоса из космоса и видеть весь мир, есть что-то, несомненно, пугающее в Flir One, тепловизоре, который открывает доступное окно в мир длинных инфракрасных лучей.

Flir One стоимостью 199,99 фунтов стерлингов (включая НДС) доступен для устройств iOS и Android.

Изображение: Flir

Flir One стоимостью 199,99 фунтов стерлингов (включая НДС) представляет собой небольшое устройство, которое крепится к порту Micro-USB вашего устройства Android или к порту Lightning вашего планшета или смартфона iOS.Он делает снимки, неподвижные или движущиеся, в длинноволновом инфракрасном диапазоне, используя вторую камеру с визуальным освещением, чтобы одновременно обеспечить наложение, которое позволяет легко идентифицировать то, на что вы смотрите. Он также может произвести абсолютную оценку температуры точки на изображении — опять же, отображаемой в виде наложения.

Если вы можете переносить жару, возьмите Flir на кухню — хороший источник калибровки и экспериментов для инфракрасного исследователя.

Изображение: Руперт Гудвинс / ZDNet

Сами изображения ярко окрашены, а палитра по умолчанию варьируется от темно-синего для самых холодных частей изображения до ярко-желтого или белого для самых ярких.Промежуточные уровни показаны оттенками красного или оранжевого. Это сразу же можно узнать из любого количества сцен из фильмов, научно-документальных фильмов или программ полицейских погонь. где люди и автомобили отслеживаются в темноте по их инфракрасному излучению — и действительно, Flir работает с 1978 года, продавая многие профессиональные и военные системы инфракрасного изображения, которые используются для этих изображений.

Три керамические кружки для кофе, одна наполненная ледяной водой, одна с горячей водой и одна только что из чайника, демонстрируют диапазон и точность датчика лептона Flir.

Изображение: Руперт Гудвинс / ZDNet

Инженерная родословная компании выражается в качестве аппаратного и программного обеспечения, которое является простым в использовании, надежным и хорошо продуманным. Приложение легко интегрируется с параметрами хранения и обмена изображениями по умолчанию для Android и iOS, что делает его мгновенно доступным для всех, кто знает свой мобильный телефон. В нем есть несколько изящных уловок: вы можете выявить изображение в видимом свете за инфракрасным, прокручивая одно поверх другого, проводя пальцем по экрану, в то время как эффективная система обнаружения краев накладывает форму объектов на инфракрасное изображение, значительно облегчая идентификацию того, что вы Смотрим, не скрывая деталей его термической формы.Можно выбрать множество различных палитр, каждая из которых выделяет различные аспекты теплового изображения, а также доступно программное обеспечение для ПК и Mac, позволяющее проводить более детальный анализ и обработку изображений.

Аппаратный блок имеет собственную перезаряжаемую батарею, которая работает около часа, прежде чем потребуется зарядка через собственный порт Micro-USB. Он также не заряжает телефон, когда он используется, но вы можете запускать устройство во время зарядки, что дает вам возможность гораздо более длительных периодов портативной работы, если вы берете с собой блок питания.Единственный элемент управления — это небольшая кнопка включения-выключения с собственным светодиодным индикатором состояния, с которым немного неудобно работать. Единственная другая критика заключается в том, что устройство не кажется особенно прочным при использовании, по крайней мере, на телефонах Android, но, учитывая огромный диапазон различных форм-факторов, с которыми он должен работать, он, вероятно, справляется не хуже, чем может.

Лучшие обзоры ZDNET

Еще одно различие между двумя платформами заключается в том, что модель iOS может поворачиваться в любом направлении — Flir предлагает вам использовать «терми» (ИК-версию селфи), но версия Android фиксируется в любом направлении, в котором находится ваш USB-накопитель. портовые требования.Вы можете использовать удлинительный кабель Micro-USB для управления тепловизором вдали от телефона, что является полезным вариантом, если ваш USB-разъем расположен неудобно или направлен на вас Flir One, но это неудобно и требует практики.

Flir поставляет зажим для переноски на шнурке, который отлично подойдет, если вы находитесь вне дома и хотите использовать свой телефон без каких-либо препятствий.

Как это работает

Хотя видимый свет и тепло являются одновременно электромагнитным излучением, тепловизоры используют совершенно иную технику, чем датчики видимого света.Фотоны видимого света имеют более высокую энергию, чем фотоны инфракрасного, а свет имеет более короткую длину волны — энергия и длина волны обратно пропорциональны.

Видимый свет может поглощаться электронами внутри атомов, непосредственно генерируя электрический ток, который можно усиливать и преобразовывать в цифровую форму. Инфракрасные фотоны не взаимодействуют с электронами таким образом, вместо этого они влияют на электронные связи между атомами в молекулах и увеличивают движение этих атомов. Это проявляется как нагрев — очень мало.

Упрощенная архитектурная схема модуля камеры Lepton.

Изображения: Flir

Таким образом, сенсорный чип Flir Lepton, лежащий в основе Flir One, имеет массив пикселей 80 на 60, состоящий из 17-микронных полосок оксида ванадия, подвешенных на кремниевых опорах над поверхностью чипа. Они изменяют сопротивление при нагревании, которое остальная часть чипа воспринимает и преобразует в данные цифрового изображения со скоростью 14 бит / пиксель и 8 кадров / секунду.Система имеет разрешение 50 мК, или 0,05 градуса Цельсия.

Это значительно упрощенное изображение. Физика обнаружения инфракрасного излучения такими датчиками, называемыми микроболометрами, сложна. Сам датчик не охлаждается и излучает инфракрасные фотоны на более высоком локальном уровне, чем те, которые он пытается обнаружить. На практике это означает, что Lepton делает паузу каждые тридцать секунд или около того, чтобы переместить шторку по датчику для калибровки.

Для извлечения необходимого сигнала требуется большая обработка и фильтрация, которые обрабатываются отдельной специальной SoC, связанной с пакетом Lepton.Сам Lepton можно купить на плате Arduino и других пакетах, удобных для экспериментаторов и дизайна.

Используется

Flir One делает именно то, что заявляет, и делает это очень хорошо. За пару недель использования как в помещении, так и на улице он адаптировался к широкому диапазону условий и температурных диапазонов, которые дает шотландское лето. На открытом воздухе он показал, какие припаркованные автомобили недавно управлялись и какие участки крыши, стен и окон теряли больше всего тепла. Конечно, он не может видеть сквозь твердые поверхности, но он может показывать людей и животных ночью или за сломанным укрытием, таким как кусты или трава.

Внутри помещений, он имеет множество применений, в том числе обнаружение разрывов дверных уплотнений холодильников или плит, обнаружение перегрева кабелей и обеспечение мгновенного учета электронных устройств и источников питания в комнате — потенциально полезно в офисной среде. для быстрого выявления, у кого есть незаконная точка доступа Wi-Fi (буквально), спрятанная под их столом.

Встроенный регулятор мощности и интересная неравномерная тепловая карта под вентилятором процессора показывают основные источники тепловой энергии в этой мини-башне Dell 7020.

Изображение: Руперт Гудвинс / ZDNet

Однако наиболее традиционным применением тепловизора в ИТ является обнаружение перегрева компонентов. Это может быть при настройке или тестировании материнской платы, особенно при проверке работы процессора или обнаружении заблокированных вентиляторов и фильтров. Он также может проверить, если недоступные настенные или потолочные устройства вышли из строя или вышли из строя.

Чуть более пугающий, он обнаруживает остаточное тепло, оставшееся от контакта с телом на поверхностях.Босые ноги на деревянном полу оставляют следы, которые сохраняются в течение многих секунд, и после этого можно обнаружить даже быстрое прикосновение пальца к холодной поверхности — некоторые эксперты по безопасности советуют после входа положить ладонь на клавиатуру банкомата или пункта оплаты картой. ваш PIN-код, чтобы стереть этот след от зависших злоумышленников.

После получаса запуска стресс-теста процессора Prime95 даже самый маломощный процессор Intel дает понять свое присутствие.

Изображение: Руперт Гудвинс / ZDNet

Заключение

Я не могу этого отрицать, я десятилетиями хотел тепловизор, и Flir One — первое, что я мог себе позволить.Оправдано ли это как затраты, которые окупятся, сомнительно, хотя, если бы я все еще обслуживал или ремонтировал электронное оборудование, я бы ожидал, что в некоторых случаях это значительно сократит время диагностики.

Тем не менее, как образец желанной технологии, он имеет безупречные характеристики. Все, что действительно расширяет чувства, обеспечит новый взгляд на мир, и если в вашей душе осталась хоть капля чуда или воображения, то Flir One станет приятным и уникальным дополнением к вашему цифровому опыту.

Подробнее обзоры

Обзор тепловизора Seek: Тепловизор смартфона в миниатюрном корпусе — Страница 2

Мобильное приложение содержит магию

Другая половина системы Seek Thermal — это приложение. Здесь вы можете видеть видоискатель камеры, делать фото и видео, а также управлять другими функциями камеры.

Без подключенной камеры вы можете просматривать галерею снятых вами изображений. Как только вы добавите камеру, вы сразу увидите видоискатель, который работает так же, как типичный видоискатель камеры вашего телефона — просто наведите объектив на что-нибудь, чтобы увидеть изображение.

Хотя приложение выглядит просто, на самом деле в нем есть несколько функций, позволяющих настроить то, что вы видите с помощью камеры. Во-первых, вы можете настроить цветовые палитры, отображаемые камерой, от черно-белого до более богатого выбора цвета.Мне особенно нравится темно-оранжевый фильтр под названием Tyrian и фильтр от бирюзового до фиолетового под названием Cool.

Далее в камере доступны различные сюжетные режимы, которыми вы управляете в приложении, каждый из которых дает вам дополнительную информацию о тепловом изображении. Точечный режим показывает приблизительную температуру всего, что находится в центре камеры, в то время как High / Low отображает самые высокие и самые низкие температуры в поле зрения камеры.

В режиме High / Low вы видите на снимке самую высокую и самую низкую температуру.Здесь темная область — это чашка со льдом. Сара Митрофф / CNET Точечный режим показывает температуру всего, что находится в центре кадра. Это тостер с открытой дверцей, установленный на температуру 300 градусов по Фаренгейту. Сара Митрофф / CNET

Threshold позволяет настроить сцену, показывая только области, температура которых выше или ниже определенной температуры, установленной в приложении.Это полезно, если вы ищете свою кошку на заднем дворе и хотите видеть только места, которые выше, скажем, 85 градусов по Фаренгейту. Также есть нормальный режим, который просто показывает изменения температуры без каких-либо других изображений на экране.

Наконец, есть режим Thermal +, в котором вы можете видеть разделенный экран с камеры Seek и основной камеры вашего телефона вместе. Вы можете перетащить ползунок на экране, чтобы контролировать, сколько каждого изображения вы видите. Поскольку изображение поступает с двух разных камер, вы действительно теряете часть изображения в режиме разделенного экрана.

Другие функции камеры включают переключение соотношения сторон между 4: 3 и 16: 9 и переключение в режим видео, который может использовать все режимы сцены, о которых я упоминал выше. Вы также можете выбрать, какой показатель температуры будет отображаться на экране: по Фаренгейту, Цельсию или Кельвину.

Для кого это?

The Seek — это действительно крутая система, которая использует традиционное научное и профессиональное оборудование и переносит его на ваш смартфон. Но это все еще нишевый продукт, который не имеет смысла для всех.Если вам все еще интересно, зачем вам покупать что-то подобное, вот несколько отличных вариантов использования тепловизора, такого как Seek.

Если вы увлекаетесь домашним хозяйством и улучшением дома и автомобиля, тепловизионные камеры могут помочь вам увидеть сквозь стены и трубы, чтобы обнаружить проблемы. Вы можете проверить забитые стоки, пропустив горячую воду по трубе и проверив, где она останавливается, или проследив за повреждением воды через стену, чтобы найти источник. Он также отлично подходит для проверки, выходит ли горячий воздух из вашего дома через окно, дверной косяк или трещину.

Тепловизоры также отлично подходят для домашней или личной безопасности. Вы можете увидеть, есть ли у вас на заднем дворе злоумышленник или животное, которого там не должно быть, например, опоссум, прячущийся в сарае. Хотя я не всегда могу носить его с собой, вы можете использовать его на стоянке поздно ночью, чтобы убедиться, что никто не прячется в машине.

Наконец, Seek полезен при приготовлении пищи, чтобы проверить гриль и даже уровень пропанового баллона. Вы можете исследовать свою духовку на предмет горячих и холодных участков, которые есть в большинстве духовок.Черт возьми, вы даже можете использовать тепловизионную камеру, чтобы проверить, достаточно ли ваше пиво холодно, чтобы его можно было пить.

Заключение

Дорогая, но универсальная и совершенно классная, тепловизионная камера Seek — отличное маленькое устройство, которое, казалось бы, имеет бесконечное применение. Он хорошо построен, имеет прочную конструкцию и прочный футляр для переноски, и он отлично работает, с некоторыми оговорками. Для Seek требуется небольшое обучение, но как только вы освоите его, вы сможете быстро делать тепловые изображения в любом месте.

Хотя система Seek — один из самых крутых и полезных аксессуаров для смартфонов, с которыми мне приходилось сталкиваться, она не для всех.Пока цена не упадет, вам нужно действительно подумать, для чего вы его используете, прежде чем скинуть 250 долларов.

Тем не менее, если вы пытаетесь сделать выбор между Seek и его конкурентом с одинаковой ценой, FLIR One, я бы сказал, что Seek — лучшее предложение, потому что он совместим со многими устройствами и может легко переключаться между телефонами. FLIR One ограничен тем, что камера встроена в чехол, который подходит только для iPhone, а насадка для камеры Seek может работать практически с любым устройством.Это делает покупку лучше.

FLIR ONE Pro: обзор домашнего инспектора

У меня была возможность протестировать тепловизор FLIR ONE Pro, который является аксессуаром для мобильного телефона за 399 долларов.Просто подключите ее к USB-порту телефона, и теперь у вас есть инфракрасная камера с тем же разрешением, что и у FLIR E6, которую я предпочитаю. Я рассмотрел первую тепловизионную камеру FLIR для мобильных телефонов, FLIR ONE, еще в августе 2014 года. С тех пор было выпущено несколько обновленных версий, но ONE Pro обеспечивает огромное улучшение качества изображения.

Основы

Существует три версии ONE Pro: iPhone, Android USB-C и Android micro-USB. На данный момент доступны только первые два.Я протестировал камеру USB-C на своем телефоне Pixel. Хорошая особенность соединения USB-C заключается в том, что вы не можете вставить кабель в перевернутом виде; это то же самое вверх или вниз. Версия micro-USB пока недоступна, но FLIR заявляет, что поставки начнутся этой зимой.

В то же время версию USB-C можно использовать с телефонами, которым требуется micro-USB, но вам понадобится адаптер, который заставит камеру выступать из телефона. У меня есть один из этих адаптеров для подключения камеры Seek Thermal CompactPRO к телефону, и это заставляет меня немного нервничать.Если у вас есть телефон с разъемом micro-USB, я советую дождаться зимы и купить подходящую камеру ONE Pro.

У этой камеры есть собственная внутренняя батарея, предположительно потому, что она потребляет много энергии. Приятно, что это не разряжает аккумулятор вашего телефона, но это еще одно устройство, которое нужно держать заряженным.

Настройка камеры прошла безболезненно; Я зарядил камеру, установил приложение, зарегистрировался онлайн, и я был готов к работе.

Размер

Камера ONE Pro такой же ширины, как мой телефон, но почти вдвое толще.

Но меня это устраивает, потому что я использую чехол для телефона, толщина которого примерно такая же.

На ONE Pro есть большой бросающийся в глаза диск, который я сначала подумал, это ручная фокусировка, но на самом деле он регулирует глубину затвора. См. ниже.

Мне очень нравится эта функция. Если бы не это, мне пришлось бы вынимать телефон из футляра каждый раз, когда я хотел использовать ONE Pro. С их стороны было разумно включить это.

Форма

Это неуклюже.Чтобы использовать эту штуку, вам понадобятся две руки. Если вы хотите управлять одной рукой, приобретите специальную камеру, а не то, что подключается к мобильному телефону. Эта камера предназначена для случайного пользователя, а не для домашнего инспектора.

Опции программного обеспечения

Он делает почти все, что я мог придумать. Вы можете настроить цветовую палитру, коэффициент излучения, включать и выключать MSX, настраивать шкалу ИК, фиксировать диапазон, снимать видео и даже делать интервальную съемку. Моя единственная жалоба заключается в том, что он не делает тепловое изображение одновременно с обычным изображением.Было бы удобно иметь эту функцию, и я привык, что она есть на моем E6. Ну что ж.

Разное

Время автономной работы было в порядке. Некоторое время я тестировал его, а затем оставил на полке на пару недель. Я включил его снова, и время автономной работы было на 42%. Неплохо. У него угол обзора 55 °, а у E6 угол обзора 45 °. Однако дисплей немного тормозит. При перемещении камеры возникает раздражающая задержка между тем, куда она указывает, и тем, что отображается на экране.Это заставляет меня думать о старом компьютере с перегруженным процессором и медленным дисплеем мыши. Это не выводит из строя, но вы определенно это замечаете. См. ниже.

Согласно FLIR, частота кадров видео не является техническим ограничением; скорее, заводская установка составляет менее 9 кадров в секунду (fps), чтобы соответствовать рекомендациям Международных правил торговли оружием (ITAR).

Разрешение

Эта камера может похвастаться впечатляющим разрешением 160 × 120, что опять же, как у FLIR E6.В нем также используется технология FLIR MSX, которая сочетает высококонтрастные видимые изображения с тепловыми изображениями, чтобы получить гораздо более приятное изображение. Мне нравится эта функция, хотя она не дает мне больше полезной информации. Я сделал несколько снимков с помощью ONE Pro и E6 бок о бок, чтобы посмотреть, как изображения сравниваются с камерой за 2000 долларов. Проверь их.

Все изображения

Th E6 выглядят лучше в меньшем размере, но если вы посмотрите на увеличенную версию изображения, ONE Pro выглядит лучше.Попробуйте нажать на любое из изображений выше, и вы поймете, что я имею в виду. Фактические инфракрасные данные, которые вы получаете от E6, более подробны, но функция MSX заставляет ONE Pro сиять. Я сделал несколько снимков с выключенным MSX, чтобы продемонстрировать разницу.

Как видите, E6 создает превосходные изображения.

Температурная чувствительность

Если обе камеры имеют одинаковое разрешение, почему E6 выглядит намного лучше? Это должна быть тепловая чувствительность.К сожалению, две камеры используют разные шкалы для измерения этого. ONE Pro указан на уровне 150 мК, а E6 — при температуре <0,06 ° C. Я не знаю, как сравнивать эти два числа, но изображения выше достаточно хорошо это объясняют.

FLIR ONE Pro Заключение

Это отличная маленькая камера за 400 долларов. Если вам нужна инфракрасная камера раз в неделю или реже, это, вероятно, будет отличным вариантом для вас. Вы не получите того же уровня детализации, который получил бы с более дорогой камерой, и вам нужно быть осторожным с этой камерой, но она будет работать.Если вы домашний инспектор, вероятно, эта камера вам не подходит.

Если вы домовладелец, торговец или кто-то другой, кому время от времени требуется инфракрасная камера, эта камера станет отличным вариантом.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Обзор компьютерных фанатов 2021 года: топ-3 САМЫХ ДЕШЕВЫХ тепловизоров для смартфонов, FLIR ONE Pro и InfiRay T3S

.

Сегодня я хотел бы поделиться со всеми вами полезным инструментом — тепловизионной камерой для смартфонов.Во время проектирования схемы или поиска и устранения неисправностей тепловизионные камеры могут непосредственно «ВИДЕТЬ» распределение температуры, и легко найти и определить недостаточное накопление тепла и рассеивание тепла в конструкции схемы. На рынке не так много производителей тепловизоров для смартфонов. Раньше я использовал FLIR One Pro и Seek Compact Pro, а в прошлом месяце я только что купил InfiRay T3S. Сделаем сравнительную оценку.

  1. Размер, вес и материал

А.Размер

FLIR One Pro является самым большим, поскольку он оснащен камерой видимого света. InfiRay T3S имеет самое большое разрешение с большим объективом. Тогда Seek Compact Pro — самый маленький продукт среди этих трех, и его объектив тоже маленький.

Сравнение размеров тепловизионных камер

B. Масса

Все три продукта являются легковесными.

  • FLIR One Pro — 38 г
  • Seek Compact Pro — 15 г
  • InfiRay T3S — 40 г

С.Материал

Материал корпуса может влиять на прочность продукта, сопротивление падению, вес и устойчивость к электромагнитному излучению.

  • Seek Compact Pro — на ощупь дешевый пластик, и это что-то вроде твердого пластика среднего качества.

  • InfiRay T3S — его корпус сделан только из металла, поэтому он самый тяжелый из этих трех. Оболочка InfiRay T3S окислена, ощущается комфортно.Цельнометаллический корпус может не только защитить внутреннюю печатную плату при ударе, но и защитить от электромагнитных волн. Следовательно, в некоторых сильных электромагнитных условиях, таких как подстанция, InfiRay T3S может нормально работать, не подвергаясь воздействию.

  • FLIR One Pro — изготовлен из синтетической смолы. На ощупь мягкая и удобная. Обладает определенным амортизирующим эффектом при падении. В то же время FLIR One Pro не имеет открытых линз, которые могут защитить линзу от царапин или поломки.

D. Линза

Рабочая длина волны тепловизора 7-14 мкм. На этой длине волны лучшим материалом для линз определенно является германий. При этом некоторые производители также используют менее дорогие синтетические материалы. Благодаря исследованиям и прямым консультациям с производителями мы узнали, что используются следующие материалы линз:

  • FLIR One Pro — Вулканизированные синтетические материалы
  • Seek Compact Pro — вулканизированные синтетические материалы
  • InfiRay T3S — Германий

Размер объектива — FLIR One Pro, Seek Compact Pro, InfiRay T3S

Для инфракрасного диапазона германий является натуральным материалом с превосходным коэффициентом пропускания.Его коэффициент пропускания составляет более 95%. С покрытием общий коэффициент пропускания может достигать более 99%. В то время как из синтетических материалов только сульфид селена или сульфид цинка могут проходить через инфракрасный диапазон. Коэффициент пропускания этих материалов составляет около 90%, а с покрытием он может достигать только около 95%. Чем выше коэффициент пропускания материала, тем четче и чище может быть изображение линзы. В то же время, поскольку потери энергии инфракрасного излучения невелики, точность измерения температуры будет увеличена.

2. Качество изображения

Основные функции тепловизоров смартфонов — это создание изображений и измерение температуры.

Разрешения трех моделей:

  • FLIR One Pro — 160×120, с камерой видимого света 1440×1080 пикселей
  • Seek Compact Pro — 320×240
  • InfiRay T3S — 384×288

Давайте сравним их качество изображения ниже.

A. Ближайшие статические объекты

Начиная с FLIR One Pro, общее качество изображения повышено до определенного уровня с наложением изображений в видимом свете.Для близлежащих статических объектов перекрывающиеся части инфракрасного изображения и видимого изображения могут в основном совпадать.

Разрешение Seek Compact Pro составляет 320 x 240, а качество изображения почти такое же, как у FLIR One Pro с разрешением 160 x 120. Более того, он может видеть только горячую цель, а отраженное изображение пола очень нечеткое и почти невидимое.

Изображения, сделанные InfiRay T3S, имеют наивысшее разрешение 384 x 288. Четкие края, четкие детали, достаточная иерархия и даже изображения, отраженные от земли, очень четкие.

Б. Портрет рядом

Возможности FLIR One Pro по обработке изображений хорошие. По сравнению с Seek Compact Pro FLIR One Pro имеет более низкое разрешение, но лучшее качество изображения. Из-за сложности мишени для стрельбы и загромождения фона не может быть достигнуто двухточечное перекрытие части наложения видимого света, и эффект наложения должен быть усилен.

Взгляните на эти изображения, сделанные Seek Compact Pro, это похоже на «яму» с белым снаружи и черным внутри повсюду.А волосы и фон в изображениях Seek почти смешаны.

Хотя изображения с InfiRay T3S намного четче. Волосы и черты лица модели очень четкие, хорошо видны даже жир и мускулы на ее лице.

C. Изображение среднего диапазона

Все изображения сняты с расстояния двадцати метров.

Качество изображения FLIR One Pro хорошее с близкого расстояния, однако при съемке модели высотой 1,7 метра с расстояния двадцати метров трудно отличить человеческое тело от отражений от пола.Разрыв наложения между видимыми и инфракрасными изображениями становится все больше и больше на большом расстоянии.

С Seek Compact Pro, хотя общее изображение по-прежнему выглядит грубым, а «большая яма» с белым снаружи и черным внутри все еще присутствует, детали человеческого тела лучше, чем изображения, сделанные FLIR One Pro, которые могут различать тело и отражение модели.

Изображение InfiRay T3S очень чистое, на нем видны голова модели, руки, даже ладони, ступни и отражения человеческого тела.

D. Изображение на большом расстоянии

Инфракрасное изображение FLIR One Pro полностью размыто без перекрытия камеры видимого света. В то время как изображения в видимом свете лучше смотрятся на полах и окнах. Однако с увеличением расстояния разница между видимым и инфракрасным изображениями становится все больше и больше. Таким образом, в целом, с увеличением видимого света распознавание изображений намного выше.

«Большая яма» Seek Compact Pro наконец-то скрывается из виду на этих изображениях.Хотя полы и окна можно различить, деревья и уличные фонари на дороге перед зданием не видны.

На этих изображениях, сделанных InfiRay T3S, можно не только четко различать пол и окна, но и логотип открытых окон и крыши. Более того, хорошо видны уличные фонари и указатели перед зданием. Честно говоря, если вы посмотрите только на три передние фотографии, вы не сможете сказать, что находится перед зданием.

Из предыдущих изображений видно, что InfiRay T3S имеет самое высокое разрешение.Его изображение нежное, четкое и многослойное. Даже без наложения изображений в видимом свете, как у FLIR One Pro, края изображения получаются очень резкими. Маленькие линии и логотип на основной цели очень четкие, особенно при стрельбе по ближайшей статической цели.

3. Измерение температуры

  • FLIR One Pro: 20 — 400 ℃ , точность ± 3 ℃ или ± 5%
  • Seek Compact Pro: 40 — 330 ℃, точность неизвестна.
  • InfiRay T3S: 20 — 120 ℃, точность ± 2 ℃ или ± 2%

Из приведенных выше данных видно, что хотя диапазон измерения температуры InfiRay T3S не самый широкий, точность измерения температуры наиболее точная.

A. Измерение температуры тела

  • FLIR One Pro — 35,5 ℃
  • Seek Compact Pro — 33 ℃
  • InfiRay T3S — 36,13 ℃

Вообще говоря, температура, измеренная FLIR One Pro и InfiRay T3S, близка к нормальному диапазону температуры лба (35 ~ 37 ℃), в то время как температура, измеренная Seek Compact Pro, невысока. Несмотря на то, что точность измерения температуры тепловизионных камер смартфонов ниже, чем у термометра, их преимущество в том, что скорость измерения температуры выше.Вы можете мгновенно узнать температуру, проверив лоб.

B. Измерение температуры печатной платы

FLIR One Pro с помощью видимого перекрытия может видеть положения компонентов, однако проблема заключается в том, что тепловое и видимое изображения не очень хорошо совпадают.

С Seek Compact Pro довольно сложно найти положение каждого компонента. Сама PCBA едва виднелась.

InfiRay T3S может обеспечить четкое изображение, и легко найти компонент с самой высокой температурой.

C. Настройки параметров

Для измерения температуры установка параметров имеет наибольшее влияние на его точность. У всех трех продуктов есть настройки коэффициента излучения. И FLIR One Pro, и Seek Compact Pro предлагают несколько простых и понятных настроек, таких как Sub Light, Semi Matte, Semi Highlight и Highlight. Однако опытные пользователи могут не иметь возможности установить коэффициент излучения для конкретного материала, чтобы получить точный результат. InfiRay T3S имеет параметры измерения температуры, такие как коэффициент излучения, температура окружающей среды, влажность, расстояние, температура отражения, температурная коррекция и т. Д.Хотя основным пользователям сложно понять и установить эти параметры, если они настроены правильно, инженеры по аппаратному обеспечению могут получить наиболее точную температуру. Температура отражения является очень важным параметром, и с его помощью можно точно измерить температуру периферийного устройства рядом с высокотемпературным устройством.

4. Срок службы батареи

FLIR One Pro оснащен аккумулятором, который необходимо зарядить перед использованием. Seek Compact Pro и InfiRay T3S питаются от смартфонов через USB-соединение.

Срок службы батареи FLIR One Pro очень короткий. Когда я его использовал, это длилось всего около тридцати минут. Когда температура окружающей среды ниже, срок службы батареи еще меньше.

5. Заключение

Учитывая материалы, качество изображения и точность измерения температуры, InfiRay T3S является лучшим и настоятельно рекомендуется. (Все права защищены. При репосте укажите источник)

Обзор тепловизора для телефонов

CAT S60, S61 и S62 Pro

Телефоны Caterpillar или CAT-телефоны — это смартфоны повышенной прочности.Одной из уникальных особенностей CAT S60, CAT S61 и CAT S62 Pro является интеграция термодатчика FLIR

.
Примечание. Не все телефоны Cat оснащены тепловизорами FLIR.

Cat S60 был первым смартфоном со встроенным, но базовым лептонным термодатчиком FLIR. С тех пор они выпустили модели Cat S61 и Cat S62 Pro с немного улучшенными тепловизионными характеристиками.

На момент написания вышеупомянутые модели являются единственными телефонами Cat с тепловизором.Cat 31, Cat 41, Cat 42 и Cat 52 не включают тепловизор.

Характеристики тепловизоров CAT S60, CAT S61 и CAT S62

CAT, похоже, любит скрывать технические характеристики тепловизора от всех рекламных материалов. Что касается Cat 60 , мне пришлось откопать старое руководство пользователя, чтобы раскрыть важные детали, которые вы обычно не видите до тех пор, пока не купите устройство.

Для более новой модели Cat 62 Pro нигде даже не упоминается тепловое разрешение.К счастью, FLIR выпустила пресс-релиз, в котором разъясняются некоторые детали (ссылка).

Изображение от engadget, который случайно сломал свой CAT S60 при просмотре.

Для сравнения и для облегчения вашего решения я подготовил таблицу ниже, в которой показаны три варианта тепловизионных камер FLIR по сравнению с телефонами CAT. Заметно «лучшие» характеристики выделены зеленым.

CAT S60, S61 и S62 Pro в сравнении с FLIR
Модель CAT S60 CAT S61 CAT S62 Pro
Температурное разрешение 80 х 60 80 х 60 160 х 120
Чувствительность

0.15˚C

??
Диапазон температур От -20 до 120 ° C от -20 до 400 ° C от -20 до 400 ° C

Модель FLIR One Pro или Android FLIR C5 FLIR E8 XT
Температурное разрешение 160 х 120 160 х 120 320 х 240
Чувствительность 0.07˚C <0,07 ° C 0,06 ° С
Диапазон температур от -20 до 400 ° C от -20 до 400 ° C от -20 C до 550 C

С последней моделью Cat S62 кажется, что телефоны Cat подхватили FLIR One Pro. Тем не менее, я бы по-прежнему рекомендовал тепловизор FLIR One Pro для iPhone или Android по следующим причинам:

  1. Вы можете использовать его со своим имеющимся смартфоном .Это превратит ваш существующий телефон в тепловизор примерно за половину стоимости обновления до CAT S62 Pro.
  2. Тепловизор может понадобиться вам лишь иногда. По этой причине отдельная насадка может быть лучше, чем полностью интегрированный телефон. Если, например, вы предпочитаете функции Apple iPhone CAT-телефону.
  3. Спецификации
  4. Cat имеют тенденцию отставать от цикла выпуска FLIR. Основываясь на предыдущем опыте работы с S60 и S61, вы можете застрять в менее производительной тепловизионной камере, чем можно приобрести непосредственно в линейке FLIR.Отмечу, например, что Cat не раскрывает термочувствительность своих последних телефонов. Это критически важная характеристика тепловизора, по которой устройства под маркой FLIR, возможно, превзойдут даже последнюю модель S62.

FLIR One Pro предлагает многим пользователям лучшее из обоих миров: ваш любимый смартфон (например, Apple iPhone) и с функцией тепловидения.

Является ли S60, S61 или S62 «правильным инструментом для работы»?

Не забывайте, что телефоны CAT и FLIR One Pro считаются тепловизорами начального уровня.

Если вы профессионально пользуетесь тепловизором, вам, вероятно, будет гораздо лучше приобрести отдельную тепловизионную камеру. Автономная тепловизионная камера — это устройство, такое как FLIR C5 или FLIR E8 XT, упомянутые выше.

Нашей самой популярной серией у электриков и других специалистов является серия FLIR Ex XT. Я предлагаю вам также проверить их, прежде чем принимать решение о покупке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
