Тепловизор из веб камеры. Создание тепловизора из веб-камеры: пошаговая инструкция и обзор технологий — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как сделать тепловизор из обычной веб-камеры своими руками. Какие компоненты понадобятся для сборки самодельного тепловизора. Какие существуют готовые модули и платформы для создания тепловизионных систем. Где можно применять самодельные тепловизоры.

Содержание

Принцип работы тепловизора

Тепловизор — это устройство для визуализации температурных полей. Принцип его работы основан на регистрации инфракрасного излучения, испускаемого нагретыми телами. Рассмотрим основные компоненты и принцип действия тепловизора:

Инфракрасная оптика — фокусирует ИК-излучение на чувствительном элементе
Матрица или линейка ИК-детекторов — преобразует ИК-излучение в электрический сигнал
Электронный блок обработки — усиливает и оцифровывает сигнал с детекторов
Процессор — формирует тепловое изображение на основе данных с детекторов
Дисплей — отображает полученное тепловое изображение

Современные тепловизоры используют неохлаждаемые микроболометрические матрицы, что позволяет создавать компактные и недорогие устройства. Именно такие матрицы применяются в большинстве коммерческих и любительских тепловизоров.

Возможности создания тепловизора из веб-камеры

Создать полноценный тепловизор из обычной веб-камеры напрямую невозможно, так как матрицы веб-камер нечувствительны к инфракрасному излучению. Однако существует несколько способов получить тепловизионное изображение с помощью веб-камеры:

Использование ИК-фильтра и подсветки
Применение термочувствительной пленки
Комбинация веб-камеры и готового ИК-модуля

Рассмотрим каждый из этих вариантов подробнее.

Тепловизор на основе ИК-фильтра и подсветки

Этот метод позволяет получить простейшее тепловое изображение без серьезных модификаций веб-камеры. Принцип работы:

С матрицы камеры снимается ИК-фильтр
Устанавливается фильтр, пропускающий только ИК-излучение
Объект подсвечивается ИК-светодиодами

В результате камера будет регистрировать отраженное ИК-излучение, интенсивность которого зависит от температуры поверхности. Теплые участки будут выглядеть ярче.

Достоинства метода:

Простота реализации
Низкая стоимость
Возможность использовать стандартное ПО для веб-камер

Недостатки:

Низкая чувствительность
Невозможность измерения абсолютных температур
Зависимость от внешней подсветки

Такой способ подходит для экспериментов и создания простейших тепловизоров, но не позволяет получить качественное тепловое изображение.

Применение термочувствительной пленки

Более продвинутый метод — использование специальной термочувствительной пленки, меняющей цвет в зависимости от температуры. Принцип работы:

Пленка размещается перед объективом веб-камеры
Тепловое излучение нагревает участки пленки
Камера регистрирует изменение цвета пленки

Достоинства:

Простота реализации
Низкая стоимость
Возможность измерения абсолютных температур

Недостатки:

Низкое разрешение и качество изображения
Медленная реакция на изменение температуры
Ограниченный диапазон измеряемых температур

Этот метод позволяет создать простой тепловизор для наблюдения за медленно меняющимися тепловыми полями, например для обнаружения утечек тепла в зданиях.

Комбинация веб-камеры и готового ИК-модуля

Наиболее эффективный способ создания тепловизора — использование готового ИК-модуля в сочетании с обычной веб-камерой. Принцип работы:

ИК-модуль формирует тепловое изображение
Веб-камера снимает обычное видимое изображение
Программное обеспечение совмещает оба изображения

Достоинства:

Высокое качество теплового изображения
Возможность точного измерения температур
Совмещение теплового и видимого изображений

Недостатки:

Высокая стоимость ИК-модуля
Необходимость разработки специального ПО
Сложность калибровки и настройки

Этот метод позволяет создать полноценный тепловизор, не уступающий по характеристикам коммерческим моделям.

Готовые платформы для создания тепловизоров

Для упрощения разработки тепловизоров существуют готовые платформы, объединяющие ИК-модуль, процессор обработки и интерфейсы. Рассмотрим наиболее популярные:

FLIR Lepton

Компактный тепловизионный модуль от лидера рынка тепловизоров:

Разрешение: 80×60 или 160×120 пикселей
Чувствительность: <50 mK

Частота кадров: 8.7 Гц
Интерфейс: SPI
Размеры: 8.5 x 8.5 x 5.6 мм

FLIR Lepton отличается компактностью и низким энергопотреблением, что делает его идеальным для мобильных устройств.

Seek Thermal

Линейка тепловизионных модулей для мобильных устройств:

Разрешение: от 206×156 до 320×240 пикселей
Чувствительность: <70 mK
Частота кадров: 9 Гц
Интерфейс: USB

Модули Seek Thermal просты в интеграции и имеют готовые SDK для разработки приложений.

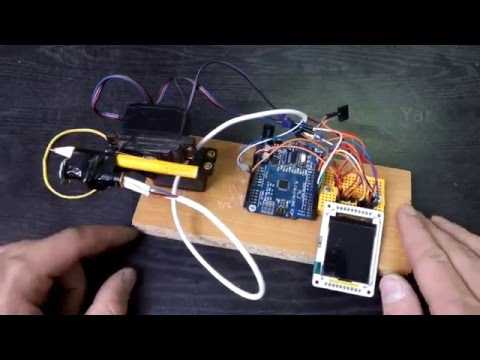

MLX90640

Недорогой ИК-сенсор от Melexis:

Разрешение: 32×24 пикселя
Чувствительность: 0.1°C
Частота кадров: до 64 Гц
Интерфейс: I2C

MLX90640 подходит для создания бюджетных тепловизоров с невысоким разрешением.

Применение самодельных тепловизоров

Созданные своими руками тепловизоры могут найти применение во многих областях:

Обнаружение утечек тепла в зданиях
Диагностика электрооборудования
Поиск источников возгорания
Медицинская диагностика
Наблюдение за животными
Охрана территории

При этом важно понимать ограничения самодельных устройств по точности и надежности.

Заключение

Создание тепловизора из веб-камеры — увлекательный проект, позволяющий изучить принципы тепловидения. Хотя полноценный тепловизор требует специализированных компонентов, даже простые самодельные устройства могут быть полезны во многих приложениях. При серьезном подходе можно создать тепловизор, не уступающий по характеристикам коммерческим моделям.
