Что такое магнитный пускатель и для чего он нужен

Магнитный пускатель — это электромагнитный аппарат, предназначенный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Основные функции магнитного пускателя:

• Включение и отключение силовой цепи электродвигателя
• Защита электродвигателя от перегрузок
• Защита электродвигателя от падения напряжения в сети
• Дистанционное управление электродвигателем

Магнитные пускатели широко применяются для управления электродвигателями в промышленности, на транспорте, в сельском хозяйстве и других отраслях. Они позволяют автоматизировать процессы пуска, остановки и защиты электродвигателей.

Устройство и принцип работы магнитного пускателя

Магнитный пускатель состоит из следующих основных частей:

• Контактор — основной коммутационный аппарат
• Тепловое реле — для защиты от перегрузок
• Кнопки управления «Пуск» и «Стоп»
• Вспомогательные контакты

Принцип работы магнитного пускателя заключается в следующем:

1. При нажатии кнопки «Пуск» подается питание на катушку контактора
2. Контактор срабатывает и замыкает силовые контакты, подавая питание на электродвигатель
3. Вспомогательный контакт шунтирует кнопку «Пуск», обеспечивая самоподхват
4. При нажатии кнопки «Стоп» или срабатывании теплового реле цепь управления размыкается
5. Контактор отключается и обесточивает электродвигатель

Таким образом, магнитный пускатель обеспечивает надежное включение, отключение и защиту электродвигателя.

Основные схемы подключения магнитного пускателя

Существуют несколько базовых схем подключения магнитного пускателя:

1. Схема подключения нереверсивного магнитного пускателя

Это простейшая схема для управления электродвигателем в одном направлении вращения. Включает в себя:

• Контактор КМ
• Тепловое реле РТ
• Кнопки управления SB1 («Пуск») и SB2 («Стоп»)
• Автоматический выключатель QF

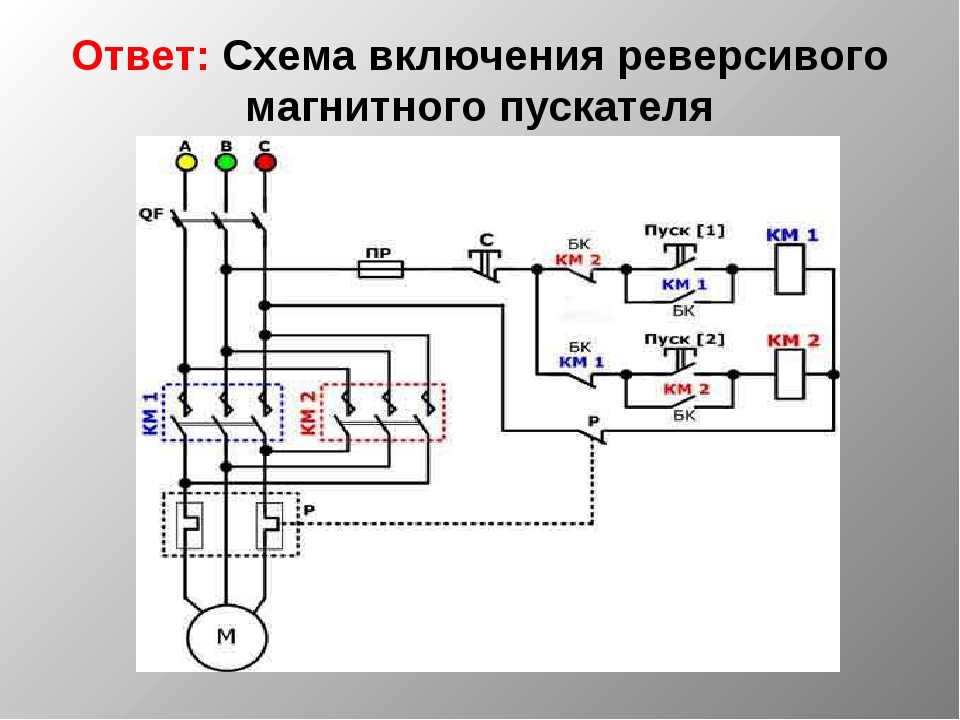

2. Схема подключения реверсивного магнитного пускателя

Позволяет управлять вращением электродвигателя в обоих направлениях. Содержит:

• Два контактора КМ1 и КМ2
• Тепловое реле РТ
• Кнопки «Вперед», «Назад», «Стоп»
• Механическую и электрическую блокировку контакторов

3. Схема подключения магнитного пускателя с защитой от обрыва фазы

Дополнительно включает реле контроля фаз для защиты электродвигателя при исчезновении одной из фаз питающего напряжения.

Как правильно выбрать магнитный пускатель

При выборе магнитного пускателя необходимо учитывать следующие параметры:

• Номинальный ток электродвигателя
• Мощность электродвигателя
• Напряжение питающей сети
• Категория применения (AC-3, AC-4 и т.д.)
• Режим работы (продолжительный, повторно-кратковременный)
• Условия эксплуатации (температура, влажность, пыль)

Номинальный ток пускателя должен быть равен или больше номинального тока электродвигателя. Для тяжелых условий пуска рекомендуется выбирать пускатель на ступень выше по току.

Тепловое реле: назначение и выбор

Тепловое реле предназначено для защиты электродвигателя от перегрузок недопустимой продолжительности. Принцип его действия основан на изгибе биметаллической пластины при нагреве проходящим током.

При выборе теплового реле учитывают:

• Номинальный ток электродвигателя
• Пусковой ток электродвигателя
• Время срабатывания
• Температуру окружающей среды

Ток уставки теплового реле выбирают равным номинальному току электродвигателя или на 5-10% больше. Важно правильно отрегулировать тепловое реле после монтажа.

Преимущества и недостатки магнитных пускателей

Основные преимущества магнитных пускателей:

• Простота конструкции и надежность
• Возможность дистанционного управления
• Защита электродвигателя от перегрузок
• Большой ресурс коммутационной износостойкости
• Невысокая стоимость

К недостаткам можно отнести:

• Большие габариты по сравнению с электронными устройствами плавного пуска
• Отсутствие функций плавного пуска и торможения
• Сильный шум при срабатывании контактов
• Искрение контактов при коммутации

Несмотря на недостатки, магнитные пускатели остаются одним из самых распространенных устройств управления электродвигателями благодаря своей простоте и надежности.

Техника безопасности при работе с магнитными пускателями

При монтаже и обслуживании магнитных пускателей необходимо соблюдать следующие правила безопасности:

• Все работы производить при полностью снятом напряжении
• Использовать инструмент с изолированными рукоятками
• Проверять отсутствие напряжения указателем напряжения
• Применять средства индивидуальной защиты (диэлектрические перчатки, боты)
• Не прикасаться к токоведущим частям
• Производить визуальный осмотр пускателя на предмет повреждений

Строгое соблюдение правил техники безопасности позволит избежать поражения электрическим током при работе с магнитными пускателями.

Подключение теплового. Изучение магнитного пускателя с тепловым реле

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Магнитный пускатель — это электротехнический препарат, предназначенный для дистанционного запуска, поддержания работы, остановки и защиты асинхронного электрического двигателя.

Нередко пускатели применяются и для автоматического (с помощью датчиков света, таймеров и т. п.) или удаленного включения мощных линий освещения, электрообогревателей и т. п.

Для того, что бы разобраться в том, как подключить магнитный пускатель, необходимо вначале узнать как он работает и на какие характеристики стоит обратить внимание при покупке. Повторяться не буду, потому что об этом подробно рассказано в предыдущей статье.

Подключить пускатель своими руками несложно , как это сделать Мы расскажем дальше, но можно поступить проще и купить один пускатель или реверсивный сразу в сборе в металлическом, но лучше в пластиковом корпусе. В нем уже полностью собрана схема и подключены кнопки управления на крышке. Вам только остается подключить кабели электропитания сверху и отходящий кабель к нагрузке.

Подготовительные работы

Перед тем как приступить к сборке схемы подключения необходимо:

Схема подключения магнитного пускателя

Основная схема состоит из 2-ух частей:

1. Силовых 3 пар контактов , которые подают электропитание на электрооборудование.
2. Схемы управления , которая состоит из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокируют ошибочные включения.

Самая распространенная схема подключения с одним пускателем. Она самая простая с ней самостоятельно справится любой человек. Для ее сборки нам понадобится 3 жильный кабель до кнопок и одна пара нормально разомкнутых контактов в отключенном положении пускателя.

Рассмотрим схему с подключением катушки на 220 вольт , если у Вас на 380 Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. В нашем случае черного или красного цвета. В качестве блок контакта будет использоваться четвертая свободная пара, которая включается вместе с тремя парами силовых.

Они все расположены сверху, но могут дополнительные находится и сбоку.

На силовые контакты пускателя с автомата приходят три фазы A, B и C. Для того, что бы при нажатии кнопки «Пуск» они включились, необходимо подать 220 Вольт напряжения на катушку, которая при этом потянет якорь и подвижные контакты сомкнуться с не подвижными. Цепь замкнется, а для того что бы ее разомкнуть понадобится отключить катушку.

Для того чтобы собрать цепь управления необходимо одну фазу, в нашем случае зеленную, подключить сразу напрямую к контакту катушки, а со второго №5- подключаем проводом к контакту №4 пусковой кнопки. Так же со второго контакта катушки пускаем еще один провод (на схеме желтого цвета) через блок контакты на другой парный разомкнутый контакт кнопки «Пуск». С него же делается перемычка (синего цвета) на замкнутый контакт кнопки «Стоп», на второй контакт которой подключается ноль от электропитания.

Принцип работы прост. При нажатии кнопки «Пуск» замыкаются ее контакты и на катушку подается 220 Вольт- она включает основные и дополнительные контакты. Отпускаем кнопку- размыкаем контакты пусковой кнопки, но пускатель остается включенным, потому что ноль подается на катушку через замкнутые блок контакты.

Для отключения необходимо разорвать ноль- это делается при помощи размыкания контактов кнопки «Стоп». Обратно пускатель не включится, потому что ноль будет разорван на блок контактах. Для включения понадобится снова нажать кнопку «Пуск».

Главное отличие магнитного пускателя от рубильника или автомата: при пропадании электричества пускатель всегда отключится и для повторного включения необходимо опять нажать на кнопку «Пуск».

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки «Стоп», 2 пускателей и кнопок «Пуск». Об этом Вы узнаете из этой нашей статьи.

Как подключить тепловое реле

Между магнитным пускателем и асинхронным электродвигателем подключается последовательно тепловое реле, которое подбирается под рабочий ток каждого конкретного двигателя. Тепловое реле защищает мотор от поломки и работы в аварийном режиме, например пропадании одной из трех фаз.

Тепловое реле подключается к выходу с магнитного пускателя на электродвигатель, ток в нем проходит последовательно через нагреватели термореле, и далее- к электромотору.

На тепловом реле сверху есть дополнительные контакты, которые последовательно соединяются с катушкой пускателя.

Принцип работы. Нагреватели теплореле рассчитаны на определенную максимальную величину, проходящего через них тока. В опасных ситуациях для электродвигателя, когда электрический ток в одной или нескольких фазах вырастает выше безопасных пределов- нагреватели воздействует на биметаллические контакты, которые разрывают цепь управления катушкой, тем самым отключая пускатель. Для повторного включения необходимо будет включить кнопкой биметаллические контакты.

Учитывайте, что сверху на тепловом реле есть регулятор тока срабатывания в небольших пределах. Если его часто выбивает после установки, рекомендую увеличить регулятором значение тока.

В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.

Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.

Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В .

Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:

— силовые контакты магнитного пускателя КМ ;

— тепловое реле Р .

Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С .

Кнопочный пост содержит 2 кнопки:

1) нормально-разомкнутую кнопку ПУСК ;

2) нормально-замкнутую — СТОП .

Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК .

Для защиты электродвигателя от перегрузок используется тепловое реле Р , которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.

Рассмотрим работу схемы.

Включаем трехполюсный , его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.

Запуск.

Для запуска двигателя нажимаем кнопкуПУСК .Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.

Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК .

Теперь, отпуская кнопку ПУСК , питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.

Останов.

Чтобы остановить двигатель, нажимаем кнопку СТОП . Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.

Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.

После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.

Защита от перегрузок.

Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.

Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.

В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.

Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU . В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.

Пускатель, схема «звезда-треугольник»

Сразу отсылаю читателя к статьям, которые предшествуют этой — , и . Очень рекомендую ознакомиться, перед дальнейшим чтением.

Скажу также, что на языке электриков «контактор» и «пускатель» очень переплетены, и я в статье буду говорить и так, и эдак.

Повторюсь, чтобы освежить в памяти. Магнитный пускатель — устройство, которое обязательно содержит контактор (как главный коммутационный элемент), а также может содержать:

• мотор-автомат либо (как устройство рабочего или аварийного отключения),
• (как устройство аварийного отключения при перегрузке и обрыве фазы),
• кнопки «Пуск», «Стоп», различные переключатели режимов схемы,
• схема управления (может содержать те же кнопки, а может — контроллер),
• индикация работы и аварии.

Различные схемы подключения магнитных пускателей и их отличия рассмотрим ниже.

Типовая схема подключения двигателя через магнитный пускатель

Этой схеме подключения трехфазного двигателя надо уделить самое пристальное внимание. Она наиболее распространена во всем промышленном оборудовании, выпускавшемся примерно до 2000-х годов. А в новых китайских станках и другом простом оборудовании на 2-3 двигателя используется и по сей день.

Электрик, который её не знает — как хирург, не умеющий отличить артерию от вены; как юрист, не знающий 1-ю статью Конституции РФ; так танцор, не отличающий вальс от тектоника.

Чтобы всем было понятно, о чем идет речь — вот ссылка , там можно посмотреть и заказать по почте контактор. Не забудьте сообщить продавцу напряжение катушки!

Три фазы на двигатель идут в этой схеме не через автомат, а через пускатель. А включение/выключение пускателя осуществляется кнопками «Пуск » и «Стоп » , которые могут быть вынесены на пульт управления через 3 провода любой длины.

Пример такой схемы — в статье про , см. последнюю в статье схему, пускатель КМ0.

5. Схема подключения двигателя через пускатель с кнопками пуск стоп

Здесь питание цепи управления поступает с фазы L1 (провод 1 ) через нормально замкнутую (НЗ) кнопку «Стоп» (провод 2 ).

Часто в таких схемах пускатель не включается из-за того, что у этой кнопки «подгорают» контакты.

На схеме не показан защитный автомат цепи управления, он ставится последовательно с кнопкой «Стоп», номинал — несколько ампер.

Если теперь нажать на кнопку «Пуск», то цепь питания катушки электромагнитного пускателя КМ замкнется (провод 3 ), его контакты замкнутся, и три фазы поступят на двигатель. Но в таких схемах кроме трёх «силовых» контактов у пускателя есть ещё один дополнительный контакт. Его называют «блокировочным» или «контактом самоподхвата».

Не путать с блокировкой в реверсивных схемах, см. ниже.

Контакты «Самоподхвата» физически расположены на одном креплении с силовыми контактами контактора, и работают одновременно.

Когда электромагнитный пускатель включается нажатием кнопки SB1 «Пуск», замыкается и контакт самоподхвата. А если он замкнулся, то даже если кнопка «Пуск» будет отжата, цепь питания катушки пускателя всё равно останется замкнутой. И двигатель продолжит работать, пока не будет нажата кнопка «Стоп».

Часто в таких схемах бывает, что пускатель не становится на «самоподхват». Дело в том самом четвертом контакте.

Схема подключения пускателя с тепловым реле

В схеме выше я упустил из виду тепловую защиту ради простоты схемы. На практике обязательно применяют (по крайней мере, это было принято до 2000 г. у нас и до 1990 г. у «них»)

6. Схема подключения пускателя с кнопками и тепловым реле

Как только ток двигателя возрастает выше установленного (из-за перегрузки, пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя рвётся.

Таким образом, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

Однако, тепловое реле не спасает от КЗ на корпус и между фазами. Поэтому в таких схемах обязательно ставят защитный автомат, как показано на схеме 7:

7. Схема подключения пускателя с кнопками автоматом и тепловым реле. ПРАКТИЧЕСКАЯ СХЕМА

Внимание! Цепь управления (цепь, через которую питается катушка пускателя КМ) должна обязательно быть защищена автоматом с током не более 10А. Данный защитный автомат на схеме не показан. Спасибо внимательным читателям!)

Ток защитного автомата двигателя QF не надо подбирать так тщательно, как в схеме 3, поскольку с тепловой перегрузкой справится РТЛ. Достаточно, чтобы он .

Пример. Двигатель 1,5кВт, ток по каждой фазе 3А, ток теплового реле — 3,5 А. Провода питания двигателя можно взять 1,5 мм2. Ток они держат до 16А. И автомат вроде можно поставить на 16А? Однако, не надо действовать топорно. Лучше поставить что-то среднее — 6 или 10А.

Может, это будет интересно:

Схема подключения магнитного пускателя от контроллера

Последние 10 лет в новой промышленной автоматике широко применяются контроллеры. Катушки пускателей также включаются с выходов контроллера. И в данном случае для защиты от КЗ и теплового перегрева используется схема подключения двигателя номер 8:

8. Схема подключения пускателя с управлением от контроллера. ПРАКТИЧЕСКАЯ СХЕМА

На схеме QF — это мотор-автомат, или автомат защиты двигателя, как в схеме 4. Только изобразил я его по современному. В данном схема подключения пускателя «спрятана» в пунктире. Там находится контроллер, который всем управляет, и включает двигатель согласно программе, заложенной в нём.

При перегрузке двигателя мотор-автомат его отключает, и размыкает свой дополнительный (четвертый, сигнальный) контакт. Это необходимо только для того, чтобы «проинформировать» контроллер о аварии. Часто этот контакт просто-напросто входит в , и останавливает весь станок.

Схема подключения реверсивного магнитного пускателя

Фактически это два магнитных пускателя, объединенные электрически и механически, дальше подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда необходимо, чтобы двигатель вращался поочередно в обоих направлениях.

Правое вращение (применяется чаще всего) — когда двигатель крутится по часовой стрелке, если смотреть ему «в зад». Левое вращение — против часовой.

Смена направления вращения реализуется общеизвестным способом — меняются местами любые две фазы. Посмотрите на схему реверсивного включения двигателя ниже:

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед » и «Пуск назад «, выключение — одной, общей кнопкой «Стоп » , как и в схемах без реверса.

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2. Он означает «защиту от дурака». Может произойти так, что по какой-то причине включатся оба пускателя сразу. Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, «Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!» А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Поэтому реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними ставится специальный механический блокиратор.

Теперь посмотрите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это — электрическая защита от того же дурака . Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурак будет со всей своей дури жать на обе кнопки «Пуск» сразу, ничего не получится — двигатель будет слушаться той кнопки, которая нажата раньше.

Механическая и электрическая защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг друга. Не ставить одну либо другую — моветон среди электриков .

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но поскольку пятого контакта, как правило, в пускателях нет, приходится ставить доп. контакт. Например, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, используется контроллер, самоподхват не нужен, и достаточно одного НЗ контакта на каждое направление вращения.

здесь .

Различие пускателей на 220В и 380В

Катушки магнитных пускателей для работы в сетях 380В могут быть на 220 и 380 Вольт без особых переделок схемы. Во всех схемах, приведённых в этой статье, электромагнитные пускатели имеют катушку на напряжение 220 В. Что же делать, если в руки попал пускатель не на 220В, а на 380В?

Всё очень просто — надо нижний (по схеме) вывод катушки пускателя на 380В подключить не к нулю (N), а к L2 или L3. Эта схема даже более предпочтительна, так как вся схема с пускателем на 380В может быть собрана вообще без нуля. Три фазы приходят, и три фазы уходят на двигатель, не считая управления.

Варианты нагрузок

К выходу магнитного пускателя можно подключить что душе угодно, не только двигателя, как в статье. Привожу примеры статей, в которых через пускатели включаются ТЭНы:

На этом всё, жду комментариев и обмена опытом!

Магнитный пускатель, тепловое реле — назначение, устройство, принцип работы, выбор. — КиберПедия

Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: Особенности труда и отдыха в условиях низких температур: К работам при низких температурах на открытом воздухе и в не отапливаемых помещениях допускаются лица не моложе 18 лет, прошедшие. .. Комплексной системы оценки состояния охраны труда на производственном объекте (КСОТ-П): Цели и задачи Комплексной системы оценки состояния охраны труда и определению факторов рисков по охране труда… Техника безопасности при работе на пароконвектомате: К обслуживанию пароконвектомата допускаются лица, прошедшие технический минимум по эксплуатации оборудования… Интересное: Национальное богатство страны и его составляющие: для оценки элементов национального богатства используются… Влияние предпринимательской среды на эффективное функционирование предприятия: Предпринимательская среда – это совокупность внешних и внутренних факторов, оказывающих влияние на функционирование фирмы… Распространение рака на другие отдаленные от желудка органы: Характерных симптомов рака желудка не существует. Выраженные симптомы появляются, когда опухоль… Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 8 из 8 Магнитные пускатели переменного тока предназначены в основном для дистанционного управления асинхронными электродвигателями. Осуществляют также нулевую защиту, т. е. при исчезновении напряжения или его снижении на 40-60 % от номинального магнитная система отпадает и силовые контакты размыкаются. В комплекте с тепловым реле пускатели выполняют также защиту электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз. Наиболее распространенные серии пускателей с контактной системой и электромагнитным приводом: ПМЕ, ПМА, ПА*, ПВН, ПМЛ, ПВ, ПАЕ*, ПМ12. Пускатели выпускаются в открытом, защищенном и пылебрызгонепроницаемом исполнениях, с тепловыми реле и без них, бывают реверсивными и нереверсивными. Устройство. Внутри корпуса пускателя (рис. 1) размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий. Принцип действия пускателя заключается в следующем: при включении пускателя по катушке проходит электрический ток, сердечник намагничивается и притягивает якорь, при этом главные контакты замыкаются, по главной цепи протекает ток. При отключении пускателя катушка обесточивается, под действием возвратной пружины якорь возвращается в исходное положение, главные контакты размыкаются. При отключении магнитного пускателя вследствие перебоев в электроснабжении размыкаются все его контакты, в том числе и вспомогательные. При появлении напряжения в сети пускатель не включается до тех пор, пока не будет нажата кнопка «Пуск». То же происходит, если напряжение в сети снижается до 50-60% номинального. При выборе магнитных пускателей прежде всего необходимо обращать внимание на наибольшую допустимую мощность электродвигателя, работой которого будет управлять пускатель. Если магнитный пускатель управляет работой двигателя большей мощности, чем указано в паспорте пускателя, то контактная система пускателя быстро выйдет из строя. Кроме того, необходимо обращать внимание на напряжение, указанное на втягивающей катушке. Если подать напряжение большее, чем номинальное напряжение катушки, то последняя сгорит при первом же включении магнитного пускателя. Тепловые реле — это электрические устройства, основным назначением которых является защита двигателя от избыточной нагрузки и, как следствие, перегрузки системы в целом. На сегодняшний день наиболее распространенными являются следующие типы тепловых реле: ТРН, РТИ, РТТ и РТЛ. Необходимость применения тепловых реле обусловлена тем, что долговечность любого оборудования напрямую зависит от того, как часто оно бывает перегружено. Так, при регулярном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие снижает эксплуатационный срок установок. Схема подключения теплового релеСхемы подключения электродвигателей, в которые включено тепловое реле, могут существенно отличаться между собой, в зависимости от технической необходимости и наличия различных устройств. Тем не менее, в каждой из схем тепловое реле обязательно должно подключаться последовательно с катушкой пускателя. Это обеспечивает надежную защиту от перегрузок оборудования. Так, при превышении определенного уровня потребляемого двигателем тока тепловое реле размыкает цепь, тем самым отключая магнитный пускатель и сам двигатель от источника электропитания. Принцип работы теплового реле На сегодняшний день наибольшую популярность приобрели тепловые реле, чье действие основано на использовании свойств биметаллических пластин. Для изготовления биметаллических пластин в таких реле используют, как правило, инвар и хромоникелевую сталь. Сами пластины между собой крепко соединяются посредством сварки или же проката. Поскольку одна из пластин обладает большим коэффициентом расширения при нагревании, а другая меньшим. 15. Условия выбора электрических аппаратов.   ⇐ Предыдущая12345678 Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции… Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни… Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой. ..

Тепловое реле для электродвигателя схема подключения

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками. Поэтому важно знать схему подключения теплового реле.

Содержание

1. Принцип работы теплового реле
2. Характеристики реле
3. Процесс подключения
4. Резюме
5. Что важно знать?
6. Особенности монтажа
7. Схема подключения магнитного пускателя на 220 В
8. Схема подключения магнитного пускателя на 380 В
9. Подключение магнитного пускателя через кнопочный пост
10. Подключение двигателя через пускатели
11. Нереверсивный магнитный пускатель
12. Реверсивный магнитный пускатель
13. Советы и хитрости установки
14. Подключение магнитного пускателя с тепловым реле
15. Особенности монтажа
16. Схема с фазным напряжением (220 В)
17. Схема с линейным напряжением (380 В)
18. Тепловая защита электродвигателя. Электротепловое реле.
19. 1. Устройство и работа электротеплового реле.
20. 2. Принципиальные схемы включения электротеплового реле.

Принцип работы теплового реле

В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.

В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:

• нормально замкнутом;
• нормально разомкнутом.

Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.

Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин. Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.

Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test. Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop. Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.

Обратите внимание! Описание приводится для теплового реле LR2 D1314. Другие варианты имеют схожее строение и схему подключения.

Функционировать тепловое реле может в ручном и автоматическом режиме. С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset. Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset. Она практически моментально возвращает контактные площадки в нормальное положение.

Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.

Обратите внимание! Тепловое реле не предназначено для защиты двигателя от короткого замыкания. Это связано с высокой скоростью пробоя. Пластины просто не успевают отреагировать. Для этих целей необходимо предусматривать специальные автоматические выключатели, которые также включаются в цепь питания.

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

• номинальный ток;
• разброс регулировки тока срабатывания;
• напряжение сети;
• вид и количество контактов;
• расчетная мощность подключаемого прибора;
• минимальный порог срабатывания;
• класс прибора;
• реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Резюме

Схемы, на которых будет изображаться принцип подключения реле к контактору, могут иметь другие буквенные или цифровые обозначения. Чаще всего их расшифровка приводится внизу, но принцип всегда остается одинаковым. Можно немного попрактиковаться, собрав всю схему с потребителем в виде лампочки или небольшого двигателя. С помощью тестовой клавиши можно будет отработать нестандартную ситуацию. Клавиши запуска и остановки позволят проверить работоспособность всей схемы. При этом стоит обязательно учитывать тип пускателя и то, в каком нормальном состоянии находятся его контакты. Если есть определенные сомнения, тогда лучше посоветоваться с электромонтажником, который имеет опыт в сборке таких схем.

У каждого мастера на все руки имеется пара задумок соорудить какой-либо станок, точильный, токарный или подъемник. Сегодня поговорим о важном элементе электропривода — тепловом реле, которое еще называют токовым или теплушкой. Данное устройство реагирует на величину тока через него проходящее и в случае превышения установленного значения производит переключение контактов, отключая привод или сигнализируя о внештатной ситуации. В одной из наших статей мы уже рассматривали типы теплушек и принцип их работы, а также по каким параметрам происходит

выбор теплового реле

. В этой статье мы рассмотрим, как производится установка и подключение теплового реле своими руками. Инструкция будет предоставлена со схемами, фото и видео примерами, чтобы вам были понятны все нюансы монтажа.

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:

Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про подключение двигателя через магнитный пускатель, вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

• В чем отличия между контактором и магнитным пускателем
• Что такое релейная защита
• Как собрать трехфазный щит

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Подключение магнитного пускателя с тепловым реле

Магнитный пускатель это, по сути, мощное реле специального назначения. Оно сконструировано для коммутации в электрических цепях с обмотками асинхронных двигателей. Это устройство не требует особых знаний для того, чтобы самостоятельно подключить его и пользоваться им. Тепловое реле это ещё одна специальная конструкция электромеханического устройства. Оно в паре с магнитным пускателем выполняет коммутации в электрических цепях, которые содержат обмотки асинхронных двигателей.

Особенности монтажа

Но при этом тепловое реле срабатывает в отличие от магнитного пускателя не по воле человека, а от перегрузки по току асинхронного двигателя. Его также можно без особых проблем задействовать своими руками в схеме управления асинхронным движком. В связи с этим не будет лишним напомнить умельцам о том, что любые работы по присоединению электрических цепей к сети должны начинаться с гарантированного отключения напряжения в месте подключения с последующим контролем этого индикаторной отвёрткой или тестером.

• Чтобы правильно подключить магнитный пускатель и тепловое реле надо вначале определить величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
• Если указано напряжение 220 В устройство необходимо подключать к фазному напряжению, то есть к фазному и нулевому проводам. Если указано напряжение 380 В для подключения используется линейное напряжение, то есть к фазным проводам двух любых фаз.
• Если напряжение не будет соответствовать паспортным данным устройства, возможна, либо его порча от перегрева, либо неправильная работа по причине недостаточно сильного магнитного поля в катушке управления.

Особенностью работы магнитного пускателя является его контакт, который, замыкаясь, шунтирует кнопку включения его управляющей катушки. Это позволяет выполнять коммутацию электрических цепей кратковременным нажатием кнопки «пуск», что удобно и легко для пользователя. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт. Их вид в самом устройстве и на электрической схеме показан на изображении. Они используются для управления катушкой пускателя и располагаются в управляющем блоке пускателя. Он называется «кнопочный пост». В нём установлены две кнопки. Каждая из них приводит в действие: одна нормально замкнутый контакт и одна нормально разомкнутый контакт. Кнопки окрашены обычно в чёрный цвет (используется для пуска или реверса), и в красный цвет (используется для остановки двигателя отключением катушки пускателя).

Схема с фазным напряжением (220 В)

Напряжение для питания цепи управления катушки КМ1 магнитного пускателя поступает от фазы L3 и нейтрали N. Контакты кнопок для управления работой катушки соединяются последовательно. Это даёт возможность контакту SB2 приводимому в действие кнопкой «пуск» замкнуть электрическую цепь. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. На обмотках двигателя появится напряжение, и его вал начнёт вращение. Остановка двигателя возможна либо при срабатывании теплового реле, либо при нажатии на кнопку «стоп», которая разомкнёт цепь катушки КМ1.

Контакт Р теплового реле размыкается из-за нагрева специального элемента, расположенного в нём. При увеличении тока усиливается и нагрев этого элемента. Тепловое реле пропускает через каждую пару своих клемм ток одной из фаз движка. При этом с каждой парой клемм связан соответствующий нагревающийся элемент. При достижении заданной температуры, которая соответствует заданной электрической мощности, от механического воздействия нагретого элемента срабатыванием контакта Р катушка КМ1 обесточивается. Температурная деформация элементов достигается применением биметаллических материалов.

Контакты КМ1 размыкают электрические цепи с обмотками асинхронного двигателя который после этого останавливается. Конструктивно разные модели тепловых реле могут отличаться друг от друга конструкцией основных шести клемм, устройством нагревающихся элементов, контактов и дополнительных регуляторов. Поэтому при инсталляции тепловых реле необходимо подключать и настраивать их в соответствии с техническим паспортом и сопроводительной документацией.

Схема с линейным напряжением (380 В)

Как видно из схемы напряжение для электрической цепи катушки КМ1 получается от двух фазных проводов L2 и L3. Напряжение между ними для трёхфазной электрической сети составляет 380 В. Других отличий, как в соединениях элементов схемы, так и в её работе в сравнении со схемой с фазным напряжением, нет.

Тепловая защита электродвигателя. Электротепловое реле.

Здравствуйте уважаемые читатели сайта sesaga.ru. В предыдущей статье мы с Вами рассмотрели принципиальные схемы включения магнитного пускателя, обеспечивающие реверс вращения электродвигателя.

Продолжаем знакомиться с магнитным пускателем и сегодня рассмотрим типовые схемы подключения электротеплового реле типа РТИ. которое предназначено для защиты от перегрева обмоток электродвигателя при токовых перегрузках.

1. Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем;
2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96 ), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96 ) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

Помимо поворотного регулятора на панели управления расположена кнопка «TEST », предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор » информирует о текущем состоянии реле.

Кнопкой «STOP » обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98 ) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET » против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель.
При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96 ) и (97 — 98 ) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET ».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:

Например.
Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

2.

Принципиальные схемы включения электротеплового реле.

В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1. через которые подается питание на электродвигатель.

При включении автоматического выключателя QF1 фаза «А », питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1. и остается дежурить на этих контактах. Схема готова к работе.

При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1 поступает на катушку магнитного пускателя КМ1. пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А », «В », «С » через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.

При увеличении тока нагрузки через силовые контакты термореле КК1. реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.

Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп ». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.

На фотографиях ниже показана часть монтажной схемы цепей управления:

Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96 ) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.

При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.

И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.

От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1. через которые запитывается электродвигатель.

При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп ».

Вот и подошел к логическому завершению рассказ о магнитном пускателе.
Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.

И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.

Пускатель двигателя и контактор NEMA, тип S, изолированные контакты сигнализации

Основной контент начинается здесь

Square D

Производитель: Schneider Electric

№ производителя: 9999SO5

UPC: 7857840

Артикул №: 80464

Schneider Electric

MFR #: 9999SO5

UPC: 7857840

Артикул #: 80464

Наличие

Местоположение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	0
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

142,76 доллара США каждый

Описание

Магнитные контакторы и пускатели типа S предназначены для управления двигателем. Этот изолированный сигнальный контакт реле перегрузки может быть установлен на заводе или в виде комплекта для установки на месте. Этот комплект будет работать с реле перегрузки из плавящегося сплава, используемыми в пускателях типа S NEMA типоразмера от 00 до 6. Этот модуль имеет нормально замкнутый изолированный контакт сигнализации и стандартный нормально замкнутый контакт реле перегрузки. Корпус выполнен из прозрачного пластика, что позволяет визуально контролировать контакты. Этот модуль признан компонентом UL.

Технические характеристики

7840

Каталожный номер	9999SO5
Производитель	Шнайдер Электрик
Марка	Квадрат D
Суббренд	ШНАЙДЕР ЭЛЕКТРИК
Описание гарантии	Договорная гарантия: 18 месяцев
Страна происхождения	Мексика
Сделано в США	№
Приложение	Реле перегрузки
Конфигурация контактов	1 НЗ
Рейтинг контактов	А600, Р301
Крепление	Прямой
Количество полюсов	2
Специальные возможности	ИЗОЛИРОВАННЫЙ КОНТАКТ СИГНАЛИЗАЦИИ (НЗ) И КОНТАКТ ПЕРЕГРУЗКИ ПОДСТАВКИ (НЗ)
Стандартный	НЕМА
URL-адрес RoHS	https://checkaproduct. se.com/DistantRequestDispatcher.aspx?action=export&pid=566927&lang=en-us
УПК	785
Тип изделия	Вспомогательный контакт
Размер	00-6
Тип отключения	ПЛАВИЛЬНЫЙ СПЛАВ

Магнитные пускатели и контакторы: Электромагнитные пускатели с тепловым реле перегрузки 2E: 65C

Номинальные характеристики и характеристики

• 8C — 11
• 20 — 50
• 65°С — 150°С
• 200C — 600C

Рама				65С	80С	100К	125С	150К
ТИП	Электромагнитный пускатель	Без корпуса	Нереверсивный	Х65К-ТК	Х80К-ТК	х200К-ТК	х225К-ТК	х250К-ТК
			Реверсивный	Х65К-РТК	Х80К-РТК	h200C-РТК	х225К-РТК	х250К-РТК
		С корпусом	Нереверсивный	СХ65К-ТК	СХ80К-ТК	Ш200С-ТК	Ш225С-ТК	Ш250С-ТК
			Реверсивный	SH65C- РТК	SH80C- РТК	Ш200С- РТК	Ш225С- РТК	Ш250С- РТК
		Тепловое реле перегрузки		ТР80Б-2Е		ТР150Б-2Э
Номинальное напряжение изоляции				АК660В
Макс. номинальная мощность двигателя	JIS и JEM	Номинальный рабочий ток (А) AC3	200-220 В	65	80	100	125	150
			380-440 В	65	80	100	125	150
			500-550 В	52	72	72	72	80
		Трехфазный двигатель (кВт) AC3 и AC2	200-220 В	15	19	25	30	37
			380-440 В	30	37	50	60	75
			500-550 В	30	45	45	45	55
	МЭК	Номинальный рабочий ток (А) AC3	220-240 В	65	80	105	126	150
			380-440 В	65	80	100	125	150
			500-550 В	52	72	72	72	80
		Трехфазный двигатель (кВт) AC3	220-240 В	18,5	22	30	37	45
			380-440 В	30	37	50	60	75
			500-550 В	30	45	45	45	55
Характеристики рабочей катушки	Нагрузка катушки (макс. ) (ВА)		Пикап	220/190	490/420			400/400
								100 В: около 1/4
			Удержание	18/14	50/40			8/8
	Потребление катушки (среднее) (Вт)			6	9,5			7
	Напряжение срабатывания (% от номинального напряжения)			75	75			70
	Напряжение отпускания (% от номинального напряжения)			58	58			45
	Время работы (мс) 200 В, 50 Гц (справочное значение)		Пикап	10-20	10-25			30-50
			Выпадающий	10-30	10-30			20-40
Вспомогательный контакт	Тип контактов			Двойной контакт
	Номера		Стандартный	2NO2NC
			Максимум	4NO4NC(3NO3NC. .. реверсивный)
Блок механической блокировки				●
Жизнь (миллион раз)			Механический	5
			Электрика	1
Доступный диапазон напряжения рабочей катушки (В)				24-550				100-440

Примечания

*1

Номинал вспомогательного контакта

Номинальный рабочий ток					Номинальный тепловой токМинимальный номинал
АС (АС15)			DC Л/П<40мин
200 — 220 В	380 — 440 В	500 -550В	48В	110 В
2А	1А	0,75 А	0,7 А	0,3 А	10А	24 В 10 мА

*2

Номинальные значения максимальной номинальной мощности двигателя указаны в скобках и снабжены корпусом.

*3

Напряжение срабатывания и отпускания относится к источнику питания 200 В, 60 Гц. В случае 50 Гц значения для рамы 8C-125C примерно на 10% меньше, а для рамы 150C-600C примерно такие же.

Примечание

*1

Применение категорий АС3 и АС2 к реверсивным электромагнитным пускателям должно быть ограничено обычной реверсивной работой, при которой двигатель начинает вращение в обратном направлении после его остановки. Категория AC4 применяется, когда двигатель начинает вращение в обратном направлении до полной остановки. А контакторы, используемые для реверсивного режима работы, должны быть электрически заблокированы с помощью взаимных размыкающих вспомогательных контактов.

*2

Поскольку время срабатывания зависит от напряжения катушки, частоты, фазы и т. д., пускатели нельзя использовать для отсчета времени.

*3

* : Тепловое реле перегрузки для 220–240 В, 7,5 кВт — TR50B-2E.

• В начало страницы

• Двигатель
• Инвертор
• Сервопривод переменного тока
• Промышленный контроллер
• Выключатели и выключатели
  • Автоматические выключатели в литом корпусе
  • Прерыватели утечки на землю
  • Миниатюрные автоматические выключатели
  • Воздушные автоматические выключатели
  • Воздушные автоматические выключатели
    [Серии AKH,AKS,AKN]
  • Магнитные пускатели и контакторы
• Трансформаторы
• Канатная таль и цепная таль
• Воздушный компрессор
• Генератор газообразного азота
• Насос
• Воздуходувка
• Система маркировки

Пускатели двигателей с тепловым реле Atex и IECEx · Atex Delvalle

Описание

Этот электромагнитный пускатель взрывозащищенных двигателей был разработан для обеспечения правильной работы и защиты электродвигателей в зоне повышенной взрывоопасности.

Используется для управления включением и выключением электродвигателя, а также для его защиты от перегрузок благодаря тепловому реле.

Устройство состоит из некоторых компонентов:

• Внутренние компоненты:

  Контактор: позволяет или не позволяет току проходить по цепи.

  Тепловое реле: отключает цепь, когда ток, потребляемый двигателем, превышает допустимый ток, что позволяет избежать возгорания катушки двигателя.

• С другой стороны, компоненты управления имеют двойную кнопку на крышке, функцией которой является включение двигателя в положении ВКЛ (1) и выключение двигателя в положении ВЫКЛ (0).

Взрывозащищенные компоненты пускателя двигателя защищены корпусом ATEX и IECEx, изготовленным из нержавеющей стали AISI 304L. Этот корпус имеет особую конструкцию: он защищен от ржавчины, водонепроницаем и имеет степень защиты IP66. Имеет степень защиты «Ex e» и «Ex d», что позволяет использовать его в зонах с повышенной взрывоопасностью на открытом воздухе и ржавчиной.

Загрузить все документы и сертификаты

Узнайте о преимуществах

· Этот пускатель двигателя Ex обеспечивает более быстрое включение после срабатывания теплового реле.

· Прослужит дольше благодаря тепловому реле, которое предотвращает внезапные остановки двигателя и, следовательно, остановку машины.

· Можно приобрести катушки с низким напряжением, управляющие двигателями большой мощности с цепью низкого напряжения.

· Есть так много вариантов напряжения и тока, чтобы выбрать пускатель двигателя Ex.

· Может быть изготовлен из стали AISI 316L.

Правила

Директива и регулирование ATEX:
— Директива ATEX 2014/34/EU

— EN 60079-0: 2012

— EN 60079-1: 2007

— EN 60079-7: 2015 — 2015 — EN 60079-1: 2007

— EN 60079-7: 2015 — 2015 — EN

— EN 60079-31: 2010

Регуляция IECEX:
— IEC 60079-0: 2011

— IEC 60079-1: 2006

— IEC 60079-7: 2015

— IEC 60079-31: 31: 31: 31: 31. 2013

Положение корпуса:

— IP regulation (IP65): IEC 60529
— IK regulation (IK10): IEC 62262

Low voltage directive and regulation:

— Directive 2014/35/UE

— EN 61439-12011

— EN 61439-22011





Применение

ПРИМЕНЕНИЕ

Специально разработан для следующих областей, где объекты требуют дополнительной безопасности atex:
— Нефть и газ.
— Оффшор и открытое море.
— Промышленность и автоматизация.
— Химические и нефтеперерабатывающие заводы.
— Фармацевтика.
— Морской и портовый.
— Полевые станции.
— Еда и напитки.
— Бумажная промышленность.
— Воздушный транспорт.
— Атомная энергия и возобновляемые источники энергии.

И вообще, взрывоопасные зоны и взрывоопасные среды, где необходимо огнеупорное оборудование.

Индивидуальные решения

Мы предлагаем несколько решений

· Номинальный ток контактора переменного тока можно выбрать между: 12, 25 и 38A.

· Рабочее напряжение катушки находится в пределах: 24, 36, 48, 110, 220-230 и 380-400В.

· Диапазон настройки термореле очень большой: : 0,1-0,16, 0,16-0,25, 0,24-0,4, 0,4-0,63, 0,63-1, 1-1,6, 1,6-2,5, 2,4-4, 4-6, 5,5-8, 7-10, 9-13, 12-18, 16-24, 23-32 и 30-38А.

· Корпус может быть изготовлен из нержавеющей стали AISI 316L для морских условий или мест с высокой коррозией.

· Доступны кабельные вводы любого размера и с любой резьбой, они могут быть изготовлены из нержавеющей стали.

Эскизы

Испания

Газоанализатор для нефтеперерабатывающего завода BP

Нефтеперерабатывающий завод BP Castellón расположен на средиземноморском побережье Валенсии. Этот нефтеперерабатывающий завод специализируется…

Испания

Котел для ArcelorMittal

ArcelorMittal — ведущая мировая металлургическая и горнодобывающая компания, этот производитель стали является… завод Iberian Lube Base Oils Company (ILBOC) — компания, зарегистрированная в 2012 году. ..

Оман

НПЗ Дукм

НПЗ Дукм площадью 9 км2, расположен на побережье Аравийского моря, в 600 км к югу от…

Порт Зебрюгге является вторым по величине портом в Бельгии и имеет инфраструктуру для…

Испания

Промышленный завод ArcelorMittal

ArcelorMittal является ведущим мировым производителем стали и горнодобывающей промышленности, работает в 60 странах и имеет …

Испания

Водородная станция (Сьюдад-Реаль)

Водород – это чистая и устойчивая энергия, которая позиционируется как реальная альтернатива традиционным…

Иран

NPC) является дочерней компанией Министерства нефти Ирана,…

Испания

ESCOMBRERAS REFINERY (CARTAGENA)

В нефтеперерабатывающий завод Repsol в Картахене были вложены инвестиции в размере 60 миллионов евро для увеличения…

Испания

San Roque Cepsa Refinery (Cádiz)

Самый большой испанский нефтеперерабатывающий завод расположен в Кадисе, на северном берегу залива Algeciras, . ..

Испания

Spain

Завод Renault в Вальядолиде производит почти исключительно модели Captur. Среди этого…

Испания

РАЦИИ ДЛЯ REPSOL

Иногда можно упустить из виду мелкие детали, но очень простой и понятный элемент, который…

Азербайджан

Бакинский нефтеперерабатывающий завод им. Гейдара Алиева

Нефтеперерабатывающий завод им. Гейдара Алиева, расположенный в г. Баку, Азербайджанская Республика, перерабатывает 21 из 24…

История нашего клиента восходит к 1910 году. Индийская корпорация, в которой сегодня работает более 900 человек,… …

Peru

LA Pampilla REFINERY

LA Pampill (НИС) АО «Нови-Сад» ввело в эксплуатацию давно запланированную глубокую…

Мексика

Когенерационная станция Альтамира

Когенерационная станция Альтамира (в штате Тамаулипас) будет способствовать снижению энергопотребления. ..

Франция

Газоперерабатывающий завод Total E&P

Комплексная система управления безопасностью (ICSS) на газоперерабатывающем заводе Total E&P потребовала… В некоторых случаях клиенты ставят перед нами задачи, чтобы увидеть, смогут ли они поставить нас на место. Drop Engineering…

Испания

PSA Citroën (Виго)

Завод PSA Citroën в Виго является одним из самых передовых в автомобильной промышленности, применяя «большие…

Испания

SEAT (Martorell)

Автомобильная промышленность является одним из наиболее конкурентоспособных секторов экономики, требующих уровня…

Мерс-эль-Кебир — порт на Средиземном море недалеко от Орана, на северо-западе Алжира. Название…

Египет

Завод по производству удобрений

Строительство нового завода по производству удобрений в Египте связано с проектом, в котором компания Atex Delvalle приняла участие…

Бразилия

FPSO для Carioca By Petrobras

Поле на 100% управляется Petrobras и расположена в бассейне Кампоса в северном регионе . ..

Kuwait

Mina Al-Ahmadi Refinery

Mina Al-AHMADI. Кувейтская национальная нефтяная компания в очередной раз доверила ATEX Delvalle строительство нефтеперерабатывающего завода Mina Al-Ahmadi…

Испания

Нефтеперерабатывающий завод Cepsa (Испания)

Нефтеперерабатывающий завод CEPSA La Rábida концентрирует свою деятельность на переработке нефти и производит широкий ассортимент… поставки взрывозащищенных контрольных станций , которые должны быть включены в серу…

Испания

Нефтеперерабатывающий завод BP в Кастельоне

BP, одна из самых важных нефтегазовых компаний в мире, имеет нефтеперерабатывающий завод в Кастельоне..

Испания

Нефтеперерабатывающий завод Repsol (Корунья)

Компания Repsol использует светодиодное освещение и технологию прожекторов Atexdelvalle. Для Repsol энергоэффективность…

Испания

Индустрия 4.0 — HMI Cepsa

Концепция Индустрия 4.
