Как правильно проверить термистор мультиметром. Какие методы диагностики термисторов существуют. На что обратить внимание при тестировании термодатчиков. Как отличить исправный термистор от неисправного.
Что такое термистор и для чего он используется
Термистор — это полупроводниковый элемент, сопротивление которого меняется в зависимости от температуры. Термисторы широко применяются в различной бытовой технике и электронных устройствах в качестве датчиков температуры.
Существует два основных типа термисторов:
- NTC-термисторы (с отрицательным температурным коэффициентом) — их сопротивление уменьшается при нагреве
- PTC-термисторы (с положительным температурным коэффициентом) — их сопротивление увеличивается при нагреве
Наиболее распространены NTC-термисторы. Они используются в холодильниках, кондиционерах, стиральных машинах, 3D-принтерах и другой технике для контроля температуры.
Простые способы проверки термистора мультиметром
Чтобы проверить исправность термистора, достаточно обычного мультиметра. Существует несколько методов диагностики:
1. Измерение сопротивления при комнатной температуре
Измерьте сопротивление термистора при комнатной температуре (около 20-25°C). Значение должно соответствовать номиналу, указанному в документации. Для типичных NTC-термисторов это обычно 10-100 кОм.
2. Проверка изменения сопротивления при нагреве
Измерьте сопротивление, затем нагрейте термистор, например, пальцами. У исправного NTC-термистора сопротивление должно заметно уменьшиться. У PTC-термистора — увеличиться.
3. Сравнение показаний в холодной и горячей воде
Измерьте сопротивление термистора в стакане с холодной водой, затем в стакане с горячей. Разница должна быть значительной — в несколько раз.
На что обратить внимание при проверке термистора
При диагностике термисторов важно учитывать следующие моменты:
- Сопротивление должно плавно меняться при изменении температуры, без резких скачков
- Термистор не должен показывать обрыв (бесконечное сопротивление) или короткое замыкание (нулевое сопротивление)
- Значения сопротивления должны соответствовать типу термистора (NTC или PTC) и его номиналу
- При остывании сопротивление должно возвращаться к исходному значению
Как отличить исправный термистор от неисправного
Признаки неисправности термистора:
- Сопротивление не меняется при нагреве/охлаждении
- Слишком низкое или высокое сопротивление при комнатной температуре
- Нестабильные, «плавающие» показания на мультиметре
- Полный обрыв или короткое замыкание
Если термистор проходит все тесты и показывает стабильное изменение сопротивления в зависимости от температуры — он считается исправным.
Особенности проверки термисторов в различных устройствах
Проверка термистора в холодильнике
В холодильниках обычно используются NTC-термисторы с сопротивлением 10 кОм при 25°C. Для проверки:
- Отключите холодильник от сети
- Найдите термистор (обычно расположен в морозильной камере)
- Отсоедините провода от термистора
- Измерьте сопротивление мультиметром
- Нагрейте термистор и проверьте изменение сопротивления
Диагностика термистора в стиральной машине
Термисторы в стиральных машинах контролируют температуру воды. Порядок проверки:
- Обесточьте стиральную машину
- Снимите заднюю крышку
- Найдите термистор на баке или ТЭНе
- Отсоедините провода и измерьте сопротивление
- Проверьте изменение при нагреве/охлаждении
Как заменить неисправный термистор
Если термистор вышел из строя, его необходимо заменить. Порядок замены:
- Определите тип и номинал термистора
- Приобретите аналогичный термистор на замену
- Отключите устройство от электросети
- Демонтируйте старый термистор
- Установите новый термистор на то же место
- Подключите провода
- Проверьте работу устройства
При замене важно использовать термистор с идентичными характеристиками, иначе устройство может работать некорректно.
Часто задаваемые вопросы о проверке термисторов
Можно ли проверить термистор, не выпаивая его из платы?
Да, можно провести приблизительную проверку, измерив сопротивление термистора прямо на плате. Однако для точной диагностики лучше выпаять термистор, чтобы исключить влияние других компонентов схемы.
Какое нормальное сопротивление должно быть у исправного термистора?
Нормальное сопротивление зависит от типа и номинала термистора. Типичные значения при комнатной температуре:
- NTC-термисторы: 1-100 кОм
- PTC-термисторы: 20-1000 Ом
Точное значение необходимо сверять с документацией на конкретную модель термистора.
Может ли термистор со временем выйти из строя?
Да, термисторы могут выходить из строя из-за перегрева, механических повреждений или естественного старения. Средний срок службы качественного термистора составляет 5-10 лет при нормальных условиях эксплуатации.
Заключение
Проверка термистора — несложная процедура, доступная даже начинающему электронщику. Имея мультиметр и базовые знания, можно быстро диагностировать исправность термодатчика в различных бытовых приборах. Регулярная проверка термисторов поможет вовремя выявить неисправности и предотвратить поломку техники.
Термистор как проверить
Неисправность температурных сенсоров. В современных электронных холодильниках Вы обнаружите, что вместо привычного механического термостата, сейчас там стоят электронные модули и маленькие температурные сенсоры, известные как термисторы. Эти электронные сенсоры также широко применяются в других электронных устройствах, например они замечены в стиральных машинах, также мы можем всё чаще видеть их в сушилках и духовых шкафах. Если сопротивление термистора растет с увеличением температуры, значит перед нами сенсор с положительным температурным коэффициентом — PTC термистор. Если сопротивление падает с увеличением температуры, то это сенсор с отрицательным температурным коэффициентом — NTC термистор. Например обычные резисторы, которые отличны от термисторов, разработаны, чтобы держать сопротивление на одном и том же уровне в широком температурном диапазоне.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Все про терморезисторы, назначение, виды, устройство, принцип действия
- Проверка датчика температуры в стиральной машине
- Как проверить термистор мультиметром
- Терморезисторы серии SCK
- Терморезистор
- Использование термисторов для ограничения бросков тока в источниках питания
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Из all-audio.proтор,он же терморезистор.
Все про терморезисторы, назначение, виды, устройство, принцип действия
Люди, далекие от радиоэлектроники, смутно представляют назначение и принцип действия терморезистора.
Какие функции выполняет этот элемент? Для его он предусмотрен? Как маркируется? О каких тонкостях проверки и подключения необходимо знать? Какие бывают виды, и в чем их особенности?
Эти и другие вопросы рассмотрим ниже. Терморезистор — полупроводниковый элемент с меняющимися характеристиками по сопротивлению в зависимости от температуры. Изделие изобрели в году, а его создателем считается известный ученый Самуэль Рубен. С момента появления терморезистор получил широкое распространение в радиоэлектронике и успешно применяется во многих смежных сферах.
Деталь изготавливается с применением материалов, имеющих высокий температурный коэффициент ТК. В основе лежат специальные полупроводники, по характеристикам превосходящие наиболее чистые металлы и их сплавы. При получении главного резистивного элемента применяются оксиды некоторых металлов, галогениды и халькогениды. Для изготовления используется медь, никель, марганец, кобальт, германий, кремний и другие вещества.
В процессе производства полупроводнику придется разная форма.
В термисторах с ростом температуры сопротивление падает, а позисторах, наоборот, увеличивается. Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.
Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов. При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока.
Если не ограничить этот параметр, высок риск повреждения пробоя диодного моста.
Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.
Сегодня выделяется два вида изделий:. В зависимости от типа полупроводника при его производстве применяются разные элементы. Как отмечалось, при создании резистивных элементов используются оксиды, халькогениды и галогениды различных металлов, а конструктивное исполнение может меняться в зависимости от сферы назначения. Терморезисторы отличаются по температуре, на которую они реагируют при срабатывании. С этой позиции выделяются следующие типы деталей:. Вне зависимости от вида позисторы, термисторы терморезисторы могут работать в разных температурных режимах и внешних условиях.
При эксплуатации в условиях частых изменений температур первоначальные параметры детали могут меняться. Речь идет о двух параметрах — сопротивлении детали в условиях комнатной температуры и коэффициенте сопротивления.
При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей.
При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет. Рассмотренные выше коэффициенты G и H зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Некоторые рассмотренные параметры связаны друг с другом. При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.
Терморезисторы делаются максимально чувствительными к изменению температурного режима, ведь на этом принципе они и работают. При отсутствии нагрева атомы, входящие в состав детали, находятся в правильном порядке и формируют длинные ряды. Чем больше таких единиц, тем выше проводимость материала. При изучении кривой зависимости сопротивления от температуры можно увидеть характеристику нелинейного типа.
Важно учесть, что принцип действия таких деталей строится на корреляции между температурным режимом и металлами в составе детали. Сам терморезистор изготавливается с применением полупроводниковых составов оксидов, марганца, меди, никеля, силикатов, железа и других. Такие компоненты способны реагировать на малейшее изменение в температуре. Создаваемое электрическое поле подталкивает электрон, который перемещается до момента удара об атом.
По этой причине движение электрона затормаживается. При росте температуры атомы двигаются активнее. При таких обстоятельствах исходный актом быстрее столкнется с другим элементом. В результате возникает дополнительное сопротивление.
Иными словами, они меньше перемещаются и не создают такого сопротивления. В случае повышения температуры растет и показатель R. Но здесь нужно учесть тип терморезистора, от которого зависит принцип повышения и роста сопротивления при изменении температурного режима.
Терморезисторы NTC — изделия, имеющие отрицательный температурный коэффициент.
Их особенность — повышенная чувствительность, высокий температурный коэффициент на один или два порядка выше, чем у металла , небольшие габариты и широкий температурный диапазон.
Полупроводники NTC удобны в применении, стабильны в работе и способны выдерживать большую перегрузку. Особенность NTC в том, что их сопротивление увеличивается при снижении температуры. И наоборот, если t снижается, параметр R растет. При изготовлении таких деталей применяются полупроводники. Принцип действия прост. При повышении температуры число носителей заряда резко растет, и электроны направляются в зону проводимости. При изготовлении детали, кроме полупроводников, могут применяться и переходные металлы.
При анализе NTC нужно учесть бета-коэффициент. Он важен в случае, если изделие применяется при измерении температуры, для усреднения графика и вычислений с помощью микроконтроллеров.
Как правило, термисторы NTC применяются в температурном диапазоне от 25 до градусов. Следовательно, их можно использовать для измерений в указанном пределе.
Отдельного нужно рассмотреть сфера их использования. Такие детали имеют небольшую цену и полезны для ограничения пусковых токов при старте электрических двигателей, для защиты Li аккумуляторов, снижения зарядных токов блока питания.
Терморезистор NTC также используется в автомобиле — датчик, применяемый для определения точки отключения и включения климат-контроля в машине. Еще один способ применения — контроль температуры двигателя. В случае превышения безопасного предела, подается команда на реле, а дальше двигатель глушится.
Не менее важный элемент — датчик пожара, определяющий рост температуры и запускающий сигнализацию. Терморезисторы NTC обозначаются буквами или имеют цветную маркировку в виде полос, колец или других обозначений.
Варианты маркировки зависят от производителя, типа изделия и других параметров. Пример обозначения 5D, где первая цифра показывает сопротивление терморезистора при 25 градусах Цельсия, а расположенная рядом с ней цифра 20 — диаметр. Чем выше этот параметр, тем большую мощность рассеивания имеет изделие.
Чтобы не ошибиться в маркировке, рекомендуется использовать официальную документацию. В отличие от рассмотренных выше терморезисторов, PTC — термисторы, имеющие положительный коэффициент сопротивления.
Это означает, что в случае нагрева детали увеличивается и ее сопротивление. Такие изделия активно применялись в старых телевизорах, оборудованных цветными телескопами.
Сегодня выделяется два типа PTC-терморезисторов от числа выводов — с двумя и тремя отпайками. Внешне может показаться, что эти элементы идентичны, но на практике это не так. Отличается и сопротивление — от 1,3 до 3,6 кОм в первом случае, и от 18 до 24 Ом для второй такой таблетки. Двухвыводные терморезисторы производятся с применением полупроводникового материала чаще всего Si — кремний.
Внешне изделие имеет вид небольшой пластинки с двумя выводами на разных концах. Терморезисторы PTC применяются в разных сферах. Чаще всего их используют для защиты силового оборудования от перегруза или перегрева, а также поддержания температуры в безопасном режиме.
Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом об этом упоминалось выше.
Следовательно, сопротивление детали снижается или уменьшается с ростом температуры. С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.
В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре. После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен. Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя. Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.
Проверка датчика температуры в стиральной машине

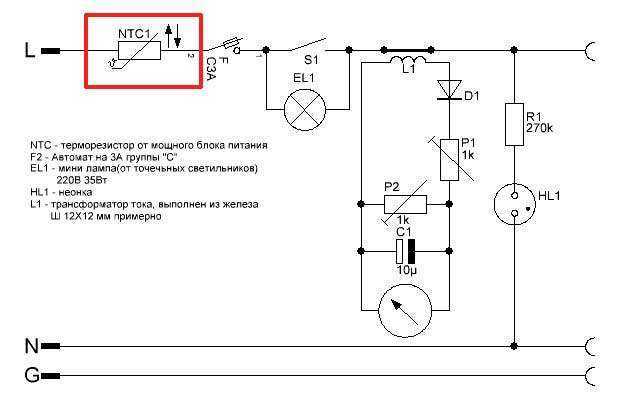

Часто в различных источниках питания возникает задача ограничить стартовый бросок тока при включении.
Причины могут быть разные — быстрый износ контактов реле или выключателей, сокращение срока службы конденсаторов фильтра итд. Такая задача недавно возникла и у меня. В компьютере я использую неплохой серверный блок питания, но за счет неудачной реализации секции дежурного режима, происходит сильный ее перегрев при отключении основного питания. Из-за этой проблемы уже 2 раза пришлось ремонтировать плату дежурного режима и менять часть электролитов, находящихся рядом с ней. Решение было простое — выключать блок питания из розетки.
Проверить замыкания на корпус нагревательных элементов и термисторов. Е71 — Неисправен термистор стирки. Е72 — Неисправен термистор сушки.
Как проверить термистор мультиметром
Образец договора на поставку. Перейти к основному содержанию. Уважаемые господа! Воспользоваться поиском Вы можете на новой версии сайта. Последние материалы Модули держателей предохранителей МДП. Товары сторонних производителей. Главная О фирме Продукция Цены Где купить? Весь перечень продукции на одной странице.
Deprecated function : The each function is deprecated.
Терморезисторы серии SCK
Проверка работоспособности. Дело в том, что показания температуры растут, но очень медленно и совершенно не соответствуют действительности. Так значит они растут и термистор рабочий? Значит в прошивке указан не тот термистор.
Позистор — одна из деталей системы, которая отвечает за размагничивание.
Терморезистор
Термодатчик — внутренний элемент стиральной машины, отвечающий за нагрев воды до определенной температуры и отключение при этом нагревательного элемента. И если в один прекрасный момент, машина нагревает воду слишком сильно или вообще этого не делает, то причина поломки может быть именно в термодатчике. О том, как проверить его на работоспособность и при необходимости заменить, пойдет речь дальше. Каждый из них отличается устройством, принципом работы, а значит, имеет свои особенности при замене и проверке. Газонаполненный термостат состоит из двух частей, первая представляет собой металлическую таблетку, диаметр которой составляет от 20 до 30 мм, а высота до 30 мм.
Эта металлическая таблетка располагается внутри бака машины, так что она соприкасается с водой для измерения ее температуры.
Использование термисторов для ограничения бросков тока в источниках питания
Люди, далекие от радиоэлектроники, смутно представляют назначение и принцип действия терморезистора. Какие функции выполняет этот элемент? Для его он предусмотрен? Как маркируется? О каких тонкостях проверки и подключения необходимо знать?
Терморезистор, имеющий разновидности под названиями термистор или позистор — это радиоэлектронная деталь, сопротивление.
Терморезисторы делятся на два вида: позисторы и термисторы. Все они изменяют свое сопротивление в зависимости от их температуры. У позисторов сопротивление увеличивается в зависимости от температуры, а у термисторов, наоборот — уменьшается.
Термистор представляет собой резистивный термометр или резистор, сопротивление которого зависит от температуры. Термин представляет собой комбинацию термо и резистор.
Он изготовлен из оксидов металлов, спрессован в шарики, диски или цилиндрическую форму, а затем герметизирован непроницаемым материалом, таким как эпоксидная смола или стекло. Существует два типа термисторов: отрицательный температурный коэффициент NTC и положительный температурный коэффициент PTC. С термистором NTC, когда температура увеличивается, сопротивление уменьшается.
Цена на товар изменилась с учетом курсов валют. Пожалуйста, обновите цену.
Терморезистор был изобретён Самюэлем Рубеном Samuel Ruben в году [2]. Терморезисторы изготавливаются из материалов с высоким температурным коэффициентом сопротивления ТКС , который обычно на порядки выше, чем ТКС металлов и металлических сплавов. Резистивный элемент терморезистора изготавливают методом порошковой металлургии из оксидов , галогенидов , халькогенидов некоторых металлов, в различном конструктивном исполнении, например в виде стержней, трубок, дисков, шайб, бусинок, тонких пластинок, и размерами от 1—10 микрометров до нескольких сантиметров.
Условно терморезисторы классифицируют как низкотемпературные предназначенные для работы при температуpax ниже К , среднетемпературные от до К и высокотемпературные выше К. Выпускаются терморезисторы, предназначенные для работы при температурах от до К.
В настоящий момент промышленность выпускает огромный ассортимент терморезисторов , позисторов и NTC-термисторов. Каждая отдельная модель или серия изготавливается для эксплуатации в определённых условиях, на них накладываются определённые требования. Поэтому от простого перечисления параметров позисторов и NTC-термисторов толку будет мало.
Как проверить терморезистор мультиметром
Неисправность температурных сенсоров. В современных электронных холодильниках Вы обнаружите, что вместо привычного механического термостата, сейчас там стоят электронные модули и маленькие температурные сенсоры, известные как термисторы. Эти электронные сенсоры также широко применяются в других электронных устройствах, например они замечены в стиральных машинах, также мы можем всё чаще видеть их в сушилках и духовых шкафах.
Если сопротивление термистора растет с увеличением температуры, значит перед нами сенсор с положительным температурным коэффициентом — PTC термистор. Если сопротивление падает с увеличением температуры, то это сенсор с отрицательным температурным коэффициентом — NTC термистор.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Что такое термистор его применение в электронике
- Температурные датчики. Терморезисторы в схемах на МК. Обозначение термистор на схеме
- Сенсоры в холодильниках
- Как проверить резистор мультиметром не выпаивая
- Термистор NTC1.
5D-15 1.5Ом 8А d-15мм
- Все про терморезисторы, назначение, виды, устройство, принцип действия
- Про терморезисторы (NTC 10D-9 Thermal Resistor)
- Xerox PE114: Термистор
- Использование термисторов для ограничения бросков тока в источниках питания
5D-15 1.5Ом 8А d-15ммПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?
Что такое термистор его применение в электронике
Конференция — Общий раздел — Ремонт. WiMuDi По парт номеру на разл. Возникла идея, а не подойдет ли термистор от других моделей Самсунгов и иже с ним Xerox например??? Если нет, можно ли заменить его термопарой, идущей в комплекте к простому мультиметру? Contrabas Разбирайте для начала, да проверяйте мультиметром печь.
Maxxx И это с доставкой. А по-моему, так проще снять с донора. Традиционный термистор с боковым отводом проводов, хотя без проблем встанет и с прямым выводом.
Так измерьте сопротивление термопары в холодном и нагретом состоянии и озвучьте здесь! И получите ожидаемый ответ — нет, не подойдёт. Отредактировано Scuzzy Надеюсь, английским владеете на таком уровне, чтоб в поиске на али набрать «samsung thermistor»? Понятно, что ваш с боковым отводом, но и с прямым тоже пойдёт. Форма разъёма тоже непринципиальна — надеюсь, решите этот вопрос. И подобных вопросов не возникло бы. Если рэ за термистор дорого, то вы просто не видели цен на термисторы для панасоников.
Понятно, что, разные термисторы из аппаратов не только разных марок, но и брендов, имеют различные характеристики, но, разумеется, в пределах некоторого диапазона, разброс в границах которого, как правило, не приводит к чему-то фатальному, вроде двустволки. Максмум плохого, что можно наблюдать в таких экспериментах — это повторы из-за перегрева на градусов.
По крайней мере сам сколько рз ставил такие эксперименты, фатального ничего не пожинал. Может, конечно, везло просто. Если бы PTC, то это уже позистор. Принтеры, копировальные аппараты, МФУ, факсы и другая офисная техника: вопросы ремонта, обслуживания, заправки, выбора Переход в графическую версию.

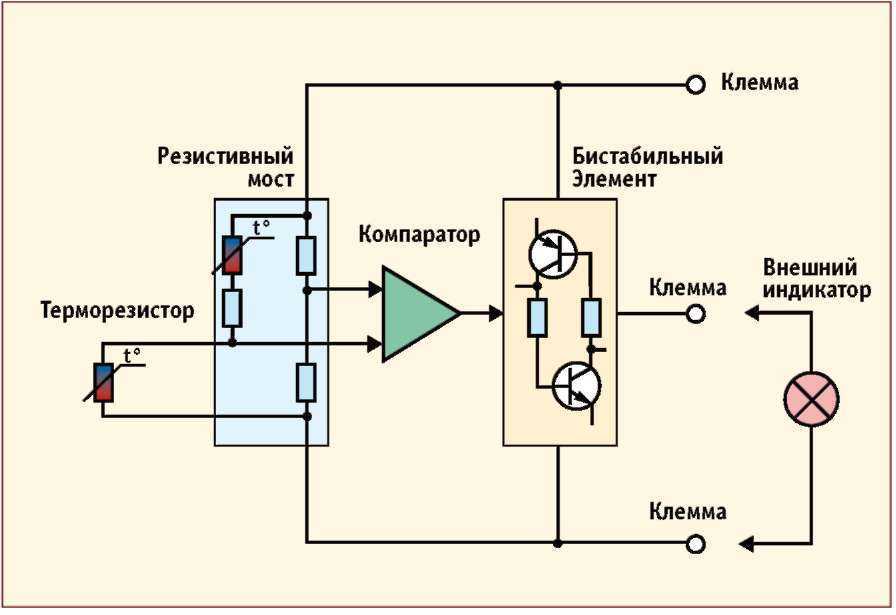

Температурные датчики. Терморезисторы в схемах на МК. Обозначение термистор на схеме
Позистор — одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора. Позистор и резистор — элементы, которые способны менять свое сопротивление при нагревании.
— , Как можно проверить исправность термистора? а дальше полёт фантазии. берёте мультиметр с термопарой, паяльник али зажигалку .
Сенсоры в холодильниках
This page is hosted for free by cba.
Do you want to support owner of this site? Click here and donate to his account some amount, he will be able to use it to pay for any of our services, including removing this ad. Как работает термистор ntc как специальные резисторы могут быть использованы Термистор похож на ntc. Характеристика ntc как максимальный что протекающий через термистор ток вызывает. Как работает термистор. А как вообще работает ntc-термистор?
Как проверить резистор мультиметром не выпаивая
Люди, далекие от радиоэлектроники, смутно представляют назначение и принцип действия терморезистора. Какие функции выполняет этот элемент? Для его он предусмотрен? Как маркируется? О каких тонкостях проверки и подключения необходимо знать?
Конференция — Общий раздел — Ремонт.
Термистор NTC1.5D-15 1.5Ом 8А d-15мм
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Испытание холодильником и морозильником. Продолжаем обслуживать старый хьюлет.
Все про терморезисторы, назначение, виды, устройство, принцип действия
Здравствуйте любители электроники, сегодня рассмотрим радиокомпонент, который защищает вашу технику, что такое термистор его применение в электронике. Этот термин, происходит от двух слов, термический и резистор, относящийся к полупроводникам. Его фишка в изменении своего электрического сопротивления, которая напрямую зависит от температуры. Этот коэффициент намного, в несколько раз выше, чем у остальных металлов. Вот отличная подсказка при нахождении этого прибора на плате, устанавливаются они в цепях питания электроники. Нашли широкое применение в электротехнике, особенно там, где весьма важен, особый контроль над температурным режимом. Очень важно их наличие в дорогостоящем оборудовании, компьютерной и промышленной технике. Применяются для эффективного ограничения пускового тока, он и ограничивается термистором.
Как проверить термистор на работоспособность? Для грубой проверки термистора на его исправность можно воспользоваться мультиметром и.
Про терморезисторы (NTC 10D-9 Thermal Resistor)
Термистор NTC1. Термистор можно отнести к резисторам с переменным сопротивлением, зависящим от температуры. Эта зависимость выражена в числовой форме при помощи температурного коэффициента сопротивления ТКС. Кривая зависимости сопротивления от температуры термистора является нелинейной, и при выборе определенной рабочей точки при незначительном уменьшении температуры, сопротивление термистора скачкообразно уменьшается.
Xerox PE114: Термистор
Термистор представляет собой резистивный термометр или резистор, сопротивление которого зависит от температуры. Термин представляет собой комбинацию термо и резистор. Он изготовлен из оксидов металлов, спрессован в шарики, диски или цилиндрическую форму, а затем герметизирован непроницаемым материалом, таким как эпоксидная смола или стекло.
Существует два типа термисторов: отрицательный температурный коэффициент NTC и положительный температурный коэффициент PTC.
Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве в отличие от термисторов, где оно уменьшается.
Использование термисторов для ограничения бросков тока в источниках питания
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Один из значимых факторов это точное показание температуры хотенда. Материалы для 3D-печати имеют разные температуры плавления. Все знают, что контроль температуры осуществляется термистором терморезистором или термопарой. Принцип работы термистора основан на изменении сопротивления от температуры.
Доброго времени суток! Сегодня в этой статье будет простой способ проверки термистора.
Наверное, всем радиолюбителям известно, что термисторы бывают двух типов NTC Отрицательный температурный коэффициент и PTC Положительный температурный коэффициент.
Как проверить термистор с помощью мультиметра
Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.
0 акции
- Поделиться
- Твит
Многие современные системы HVAC зависят от термистора для правильной передачи данных о температуре жидкости и воздуха, которые используются платами управления системой для корректировки рабочих скоростей. Когда температурные условия регулируются, термистор сообщает о таких температурах на платы управления, которые затем изменяют скорость вентилятора и компрессора, чтобы компенсировать такие изменяющиеся условия.
Средства автоматизации — Бесконтактный измеритель напряжения.
..
Включите JavaScript
Средства автоматизации — Бесконтактный тестер напряжения
Выбор типа термистора зависит от требуемого использования или области применения. Диапазоны сопротивления термисторов HVAC, используемые CBP, составляют 10 кОм и 50 кОм. Их называют термисторами NTC, поскольку они реагируют обратно пропорционально изменению температуры. Когда измеренная температура увеличивается, значение термостойкости снижается. Точно так же значение сопротивления термистора увеличивается, если измеренная температура снижается.
Содержание:
- Что такое термистор?
- Что заставляет их выходить из строя?
- Как проверить термистор?
- Заключительные мысли
Термистор — это термочувствительный резистор. Термин термистор представляет собой слияние двух слов: термистор и резистор. Если вы не знали, термальный происходит от греческого слова тепло.
С другой стороны, резистор — это пассивное устройство, используемое для остановки электрического тока. Обычно эти резисторы используются в электронике, а термисторы представляют собой особую группу резисторов.
Электрический ток будет течь к термистору, и ограниченное его количество будет вытекать из-за внутренних свойств. Помимо обсуждения того, что такое термистор и как он работает, мы также углубимся в то, как настоящий термистор выглядит внутри.
Вы найдете основные части этого компонента:
- два металлических провода для ввода и вывода сигнала
- пластина из оксида металла
- защитная внешняя оболочка из смолы или стекла
Иногда для соединения сердечника и выводов используется припой. Однако при других способах изготовления внешняя оболочка прижимает выводы к сердечнику. Этого достаточно, чтобы держать их на месте. В середине термистора находится сердечник — диск из оксида металла.
Это комбинация или соединение элементов металла и кислорода, таких как марганец, медь или никель.
Это соединение изменяет поток электронов на величину, зависящую от температуры окружающей среды вокруг термистора.
Можно измерить изменение потока электронов или сопротивления. Вы можете определить, какой ток протекает через один вывод термистора и насколько меньше – через другой. Имейте в виду, что термистор каждый раз будет действовать одинаково, противодействуя только в зависимости от температуры вокруг.
Следовательно, поддающаяся количественной оценке разница, которую он вызывает в токе, может быть связана с определенной температурой.
Что заставляет их выходить из строя?В редких случаях термистор выходит из строя полностью, хотя мы часто видим, что он выходит из строя из-за разомкнутой цепи, ведущей к обрыву проводов между главной платой управления и термистором. Обычно это происходит, когда провода сращены неправильно, что позволяет проникнуть влаге.
Наиболее типичная причина выхода из строя этих электрических компонентов — старение.
В конце концов, спеченные неоксиды в термисторах теряют свою эффективность и дают сигналы, которые больше не актуальны и не точны.
Имейте в виду, что термисторы обычно используются для контроля тепла и холода. Однако их также можно использовать для измерения защиты цепи, объема и напряжения. Большинство типов продуктов зависят от таких резисторов, чтобы поддерживать надлежащую функциональность и эффективность.
Самый типичный способ проверить, неисправен ли ваш термистор, если он начинает показывать неправильные показания температуры. Это может быть вызвано неправильным обращением, слишком сильным нагревом, температурным несоответствием или падением точности сопротивления из-за возраста и регулярного использования. Кроме того, обрыв цепи также может привести к проблемам с термистором.
Итак, как проверить термистор с помощью мультиметра?
Термистор является чувствительным компонентом. Он делится на термистор с отрицательным температурным коэффициентом и термистор с положительным температурным коэффициентом.
Предполагаемое сопротивление терморезистора рассчитывается специальным прибором при температуре 25 градусов Цельсия. В стандартных условиях его также можно измерить мультиметром. Тем не менее, использование этого инструмента означает формирование теплового эффекта из-за большого рабочего тока. Это часто приводит к тому, что расчетное значение не соответствует предполагаемому значению сопротивления.
Если сопротивление термистора необходимо проверить только для определения его типа и возможности его правильной работы, для его проверки можно использовать мультиметр. Чтобы проверить общую точность вашего термистора, вам понадобится мультиметр, нагревательное устройство любого типа, например, обогреватель или фен, и, конечно же, термистор.
Подготовив все материалы, вы можете приступить к проверке термистора, выполнив всего несколько простых шагов. Вот шаги, которые вам нужно выполнить:
- Установите цифровой мультиметр на настройку сопротивления и дайте двум измерительным проводам коснуться двух контактов термистора. Показание представляет собой значение сопротивления термистора при комнатной температуре. Если показания равны бесконечности или нулю при условии правильного выбора омметра, это означает, что ваш термистор был поврежден.
Показание представляет собой значение сопротивления термистора при комнатной температуре. Если показания равны бесконечности или нулю при условии правильного выбора омметра, это означает, что ваш термистор был поврежден.- Поместите электрический паяльник рядом с термистором. Изменилось ли сопротивление, показываемое измерителем, по сравнению с нормальным значением термостойкости и вернулось ли оно к нормальному значению термостойкости после того, как электрический паяльник был удален? Тогда это означает, что ваш термистор все еще эффективен и полезен.
- Соедините два штырька термистора с помощью измерительного зажима и поместите его в холодильник. Значение сопротивления, показанное измерителем для термистора с отрицательным температурным коэффициентом, больше, чем значение сопротивления при комнатной температуре.
Значение сопротивления, показанное прибором для термистора с положительным температурным коэффициентом, ниже, чем значение сопротивления при комнатной температуре.
Вот оно! Мы надеемся, что приведенные выше шаги будут вам полезны. Мы рекомендуем выбирать постоянных производителей при покупке термисторов, поэтому качество продукции всегда гарантировано на 100%.
А ты? Готовы ли вы проверить свой термистор? Поделитесь с нами своими мыслями, оставив свои комментарии ниже! Приятного вам тестирования!
Использование мультиметра | Prusa Base Base
Соответствует
:
плюс 1,75 мммк2,5MK2,5SMK3MK3SMMMU1MMU2SCW1MINIMK3S+ MINI+
Последний обновление
3 месяца назад
. Эта статья также доступна. необходимо решить, является ли компонент неисправным или просто неправильно установлен. Бывают также ситуации, когда нам нужно решить, какой именно компонент следует заменить. Мы используем мультиметр (мультитестер) для проверки целостность проводов , измерение значений сопротивлений нагревателей и термисторов , и измерение напряжения , поступающего от БП и поступающего на нагреватели .
Если у вас нет мультиметра, вы можете рассмотреть тот, который похож на тот, что изображен выше. Устройство не обязательно должно быть дорогим. За 10-15 долларов США/евро вы получите то, что отлично справляется со своей задачей.
Как проводить измерения
Для начала мы должны правильно подключить два кабеля измерительных датчиков к мультиметру.
- Черный провод подключается к COM-порту .
- Красный провод входит в порт для Вольт (В) , Ом (Ом), и Частота (Гц) .
Затем мы должны установить правильный диапазон напряжения или сопротивления на мультиметре, в зависимости от того, какой компонент вы тестируете. Например, вы не сможете измерить сопротивление 100 кОм (кило=1000), если ваш измеритель настроен только на 200 Ом. Вы должны установить ut на 200K.
Справочник для мультиметра . При измерении напряжения, подаваемого на нагреватель или на сам принтер, важно помнить, что MK2/S и MK2.5S — это системы на 12 В , а MK3S — на 24 В. Настройка обозначена фиолетовой стрелкой, а будет отображать 0 и подаст звуковой сигнал, если два датчика соединятся либо касанием, либо соединением кабелем. Это для того, чтобы проверить, сломан ли провод или нет. Для каждого компонента есть несколько вариантов, основное внимание мы уделим соединителям. Измерение появляется на ЖК-дисплее мультиметра, как только измерительные щупы касаются компонента. Для получения правильных и релевантных значений вам необходимо применить датчики: Предохранители можно проверить с помощью , используя функцию непрерывности на мультиметре. Предохранитель блока питания можно вынуть из гнезда над кабелем питания с помощью отвертки с плоской головкой. Для этого измерения принтер должен быть выключен, при комнатной температуре, а измеряемый компонент должен быть отсоединен от RAMBO! Чтобы проверить, находятся ли нагреватели в пределах диапазона заданного сопротивления, можно выполнить следующие измерения. Для этого измерения мультиметр должен быть установлен на самый низкий диапазон, включающий 20 Ом. Измерение может быть выполнено на винтах в соединителе как для нагревателя горячего конца, так и для нагревательной платформы. МИНИ Нагреватель горячего конца [12,3 Ом — 15,1 Ом] Тепловая кровать [6,5 Ом — 7 Ом] МК3/С Нагреватель горячего конца [12,3 Ом — 15,1 Ом] Тепловая кровать [3,5 Ом — 4,0 Ом] МК2/С Нагреватель горячего конца [3,1 Ом — 3,8 Ом] Тепловая кровать [0,9 Ом — 1,1 Ом] Для этого измерения принтер должен быть выключен при комнатной температуре, а измеряемый компонент должен быть отсоединен от RAMBO! Для того, чтобы проверить, находятся ли термисторы в пределах заданного диапазона сопротивления, можно выполнить следующие измерения. Все термисторы имеют номинал 100 кОм при 25 °C. Чтобы быть реалистичным, при изменении температуры от 20°C до 30°C, можно ожидать [80 кОм — 125 кОм]. Всегда проверяйте оба термистора, чтобы сравнить их. Они разные, один скорее всего неисправен. Для этого измерения принтер будет включен, и существует риск короткого замыкания цепи. Всегда следите за тем, чтобы + и — не касались друг друга! Для проверки правильности подачи напряжения на нагреватели можно выполнить следующие измерения. Для этого измерения мультиметр должен быть установлен на самый низкий диапазон, включающий 24 В. Измерение может быть выполнено на винтах в соединителе как для нагревателя горячего конца, так и для нагревательной платформы. Для измерения начните предварительный нагрев принтера до PLA и измерьте исследуемый компонент. Можно ожидать следующие значения: МИНИ Нагреватель горячего конца [23,5–24,5 В] Тепловая кровать [23,5–24,5 В] МК3/С Нагреватель горячего конца [23,5–24,5 В] Тепловая кровать [23,5–24,5 В] МК2/С Нагреватель горячего конца [11,5–13,5 В] Тепловая кровать [11,5–13,5 В] Если вы подозреваете, что блок питания вышел из строя, и вы проверили внешний предохранитель, вы можете проверить клеммы напрямую. Настройка напряжения:
Настройка непрерывности:
Где измерять
Термисторы: металлические вставки в пластиковые разъемы Нагреватель горячего конца/грелки: винты, удерживающие кабели в разъеме Предохранители или провода
Единственное, что будет проверено, это способность компонента проводить сигналы или питание. При прикосновении каждого из измерительных проводов мультиметра к другому концу предохранителя или провода раздается сигнал (звуковой сигнал или значение 0 на экране мультиметра) укажет, что компонент не поврежден и, следовательно, должен работать. Сопротивление
Для нагревательного стола также можно проверить контактные площадки/винты, удерживающие кабели. Пожалуйста, смотрите фотографии выше. Нагреватели
Термисторы
Для этого измерения мультиметр должен быть установлен на самый низкий диапазон, включающий 150 кОм. Обычно на мультиметрах это 200К. Напряжение
Для нагревательного стола также можно проверить контактные площадки/винты, удерживающие кабели. В этом случае разъемы должны быть подключены к RAMBO.
