Термопот не работает насос причина видео. Ремонт термопота своими руками: причины поломок, диагностика и способы устранения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Почему термопот не греет воду или не работает насос. Как разобрать термопот и провести диагностику. Пошаговая инструкция по ремонту термопота своими руками. Какие неисправности можно устранить самостоятельно.

Содержание

Основные причины поломок термопота

Термопот — удобный бытовой прибор, совмещающий функции электрочайника и термоса. Однако со временем в его работе могут возникать различные неисправности. Рассмотрим наиболее распространенные причины поломок термопота:

Выход из строя нагревательного элемента (ТЭНа)
Поломка насоса подачи воды
Неисправность платы управления
Нарушение контактов в электрической цепи
Поломка термостата или термопредохранителя
Засор системы подачи воды из-за накипи

Чтобы определить точную причину неисправности, необходимо провести диагностику прибора. В большинстве случаев многие поломки можно устранить самостоятельно, не прибегая к помощи сервисного центра.

Как разобрать термопот для диагностики и ремонта

Прежде чем приступать к ремонту, необходимо правильно разобрать термопот. Это позволит получить доступ ко всем внутренним компонентам для проверки. Пошаговая инструкция по разборке термопота:

Отключите прибор от сети и слейте всю воду
Снимите верхнюю крышку термопота
Открутите винты на дне корпуса и снимите нижнюю крышку
Отсоедините провода от платы управления
Извлеките внутренний резервуар с нагревательным элементом
Открутите винты крепления насоса и отсоедините его

При разборке рекомендуется фотографировать или зарисовывать расположение деталей и проводов. Это поможет при последующей сборке прибора.

Диагностика основных узлов термопота

После разборки термопота необходимо проверить работоспособность основных узлов:

Проверка нагревательного элемента

Измерьте сопротивление ТЭНа мультиметром. Если показания равны бесконечности, нагревательный элемент перегорел и требует замены.

Диагностика насоса подачи воды

Подайте напряжение на контакты насоса. Если двигатель не вращается, насос неисправен. Проверьте также чистоту крыльчатки и отсутствие засоров в патрубках.

Проверка платы управления

Осмотрите плату на наличие повреждений, подгоревших элементов или вздувшихся конденсаторов. При обнаружении дефектов плату необходимо заменить.

Диагностика термостата и предохранителя

Проверьте целостность цепи термостата и термопредохранителя. Неисправные элементы подлежат замене.

Ремонт нагревательного элемента термопота

Нагревательный элемент (ТЭН) — одна из наиболее часто выходящих из строя деталей термопота. Как отремонтировать ТЭН своими руками:

Отсоедините провода от контактов ТЭНа
Выкрутите гайки крепления нагревательного элемента
Извлеките ТЭН из корпуса термопота
Проверьте сопротивление ТЭНа мультиметром
При обнаружении обрыва замените нагревательный элемент на аналогичный

Установите новый ТЭН, соблюдая герметичность соединения

Важно! При замене ТЭНа используйте оригинальные запчасти или точные аналоги по мощности и размерам.

Устранение неисправностей насоса термопота

Если не работает насос подачи воды, возможны следующие причины:

Засорение крыльчатки насоса
Выход из строя электродвигателя
Обрыв проводов питания
Неисправность платы управления

Порядок ремонта насоса термопота:

Снимите насос, открутив крепежные винты
Разберите корпус насоса и очистите крыльчатку от накипи
Проверьте обмотки электродвигателя на обрыв
При необходимости замените двигатель или весь насосный узел
Проверьте целостность проводов питания насоса
Убедитесь в исправности управляющей платы

Если насос исправен, но вода не подается, проверьте чистоту трубок и отсутствие засоров в системе подачи воды.

Ремонт платы управления термопота

Неисправности в работе платы управления могут вызывать различные сбои в работе термопота. Как починить плату управления:

Внимательно осмотрите плату на наличие повреждений
Проверьте целостность дорожек и паяных соединений
При обнаружении обрывов восстановите соединения пайкой
Замените вздувшиеся или потекшие конденсаторы
Проверьте исправность микросхем и транзисторов
При серьезных повреждениях замените плату целиком

Ремонт сложных плат управления лучше доверить специалисту по ремонту электроники. Неправильные действия могут привести к полному выходу платы из строя.

Устранение проблем с подачей воды в термопоте

Если термопот не подает воду через носик при нажатии кнопки, возможны следующие причины:

Засор в системе подачи воды из-за накипи
Неисправность насоса
Поломка кнопки подачи воды

Проблемы с платой управления

Порядок устранения проблем с подачей воды:

Проведите очистку внутреннего резервуара от накипи
Прочистите трубки и носик подачи воды
Проверьте работоспособность насоса
Убедитесь в исправности кнопки подачи воды
Проверьте плату управления на наличие повреждений

Своевременная профилактика и очистка термопота от накипи поможет избежать проблем с подачей воды.

Профилактика и уход за термопотом

Чтобы термопот служил долго и безотказно, соблюдайте следующие правила эксплуатации:

Регулярно очищайте прибор от накипи специальными средствами
Не включайте термопот без воды
Не допускайте попадания воды на панель управления
Своевременно удаляйте загрязнения с внутренних поверхностей
Не используйте абразивные чистящие средства

Промывайте фильтр для воды по мере загрязнения

При бережном обращении и правильном уходе термопот прослужит долгие годы без поломок.

Когда лучше обратиться в сервисный центр

Несмотря на то, что многие неисправности термопота можно устранить самостоятельно, в некоторых случаях лучше обратиться к специалистам:

При сильных механических повреждениях корпуса
Если ремонт требует специального оборудования
При выходе из строя сложных электронных компонентов
Если самостоятельный ремонт не дал результата
При отсутствии навыков ремонта бытовой техники

Помните, что неправильный ремонт может привести к более серьезным поломкам или сделать невозможным дальнейшее использование прибора.

разборка устройства, причины поломок и их устранение

Содержание

Ремонт термопота своими руками
Разборка термопота
Характерные поломки и их устранение
Как правильно разобрать термопот
Причины неисправностей
Его устройство и принцип действия
Ремонт термопота порядок поиска неисправности
Что делать, если электрочайник не выключается при кипении?
Как разобрать прибор
Почему не работает термопот
Заключение

Ремонт термопота своими руками

Чтобы снять насос при его неисправности, необходимо отсоединить от него подводящую трубку и отвинтить болты. Иногда прочистка крыльчатки и магнита обычной салфеткой дает свои результаты. В некоторых случаях ремонт уже не поможет, и придется прибегнуть к замене термопота.

Как исправить некоторые поломки.

Разберем, какие неисправности может иметь термопот, и как их своими руками устранить.

Индикаторная панель не включается и прибор вообще не работает. В этом случае следует проверить все провода, все соединения, а также предохранитель и термический регулятор. Если причин несколько, то ремонт будет сложнее выполнить.

Работает только кнопка повторного кипячения. Основное первое кипячение не осуществляется. В этом случае проверяют терповыключатель, расположенный в дне.

Работает первое кипячение, а при повторном кипячении термопот не включается. Следует осмотреть схему на основной плате.

Воду можно только подогреть, термопот не кипятит. Скорее всего, перегорел нагревательный элемент или разорвался контакт.

Перестала работать функция подачи воды. Есть неполадки в схеме питания помпы. Довольно часто также перегорает спираль дополнительного подогрева, после чего на мотор перестает подаваться напряжение.

Если перегорели спирали нагревательных элементов, то производить ремонт термопота экономически нецелесообразно. Во-первых, сложно разобрать бак, во-вторых, стоимость изоляции и высокоомных проводов довольно высока.

Когда ремонт закончен, необходимо проверить электробезопасность прибора. Для этого, необходимо замерить сопротивление между контактами вилки и баком, а также между контактами вилки и внешним кожухом. Сопротивление должно быть бесконечным.

Почему не работает подача воды в термопоте.

Вся домашняя техника создается с целью обеспечить комфорт пользователю. Привыкая к удобному эксплуатированию, мы расстраиваемся, когда не функционирует какая-либо возможность. Довольно часто у термопота не работает насос. В результате вода поступает в чашку ручным методом. Вроде бы в целом техника работает, но небольшая поломка затрудняет использование прибора. Сегодня будем разбираться, почему не работает подача воды в термопоте.

Что делать, если не качает насос.

Работы начинаются с демонтажа нижней крышки устройства. Обычно она крепится на несколько болтов, которые необходимо снять. Затем следует разобрать насос, удобнее будет это делать, если вы снимите подводящую трубку. Далее нужно проверить состояние соединительных трубок. А именно не забиты ли они накипью. Если необходимо, то снимите их и прочистите.

Следующий шаг – это извлечение магнита с движка. Все детали нужно подвергнуть тщательной очистки от накипи и мусора. Лучше всего это делать с помощью салфетки или ткани. Выполняя работы по разборке насоса и движка, не забываем оставлять в сохранности прокладки. Они пригодятся при сборе прибора.

После таких несложных действий термопот должен вновь подавать воду. Если проблема не устранена, то, скорее всего, придется выполнять замену деталей.

Не работает насос и не поддерживается температура.

Если поломка комплексная, то ищите причину неисправности в нагревательном элементе. Чаще всего это говорит о перегреве ТЭНа. В таком случае работы начинаются с демонтажа верхней крышки. Далее выполняем следующие действия.

Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

2. Далее необходимо снять шурупы и извлечь дно устройства. Оно крепится не только на винты, но и зафиксировано защелками.

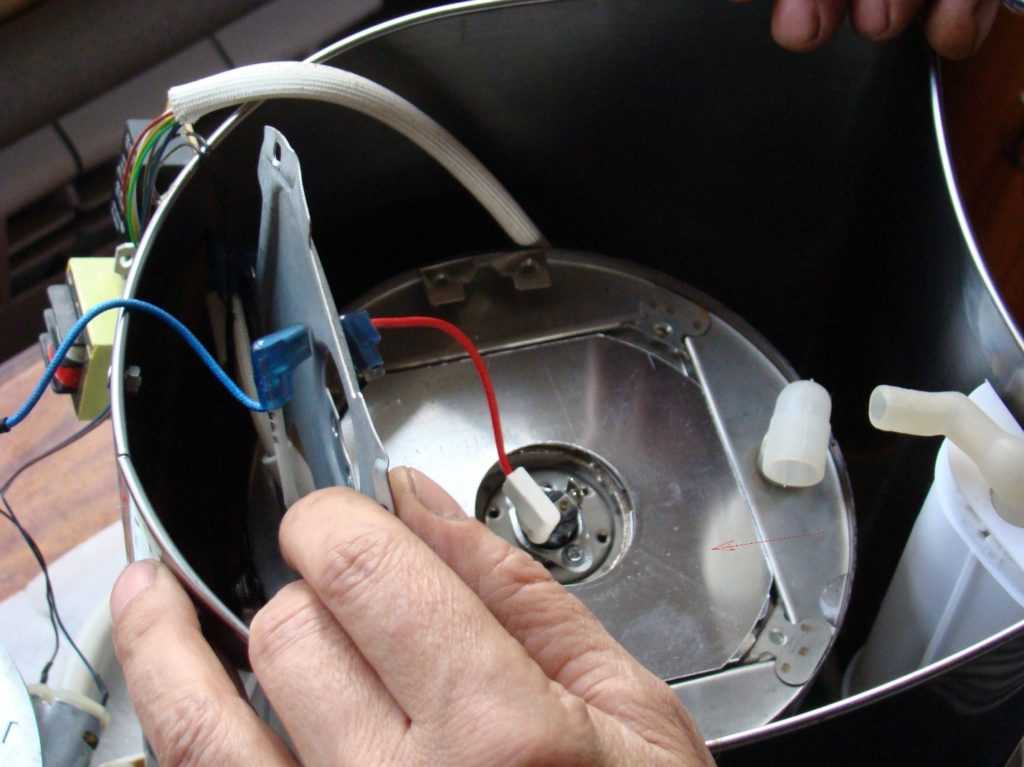

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

4. Далее следует найти нагревательный элемент. Он выглядит, как кольцо-хомут, к которому подводятся три выхода (два с одной стороны и один с другой.

5. Следующий шаг – это извлечение нагревательного элемента

Здесь важно следовать осторожно. Контакты можно освободить с помощью торцевого ключа, а посредством крестовой отвертки – стяжку ТЭНа

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Будьте внимательны при замене ТЭНа. В зависимости от модели может различаться их размер. Например, есть нагревательные элементы 150 или 160 мм. Поэтому перед покупкой следует уточнить, какой размер нужен для вашего термопота.

Вопросы и ответы.

Комментариев пока нет.

Ремонт своими руками.

Разборка термопота

Сначала нужно снять верхнюю крышку, чтобы она в дальнейшем не мешала. Переверните аппарат и подденьте плоской отвёрткой кольцо-опору, которое фиксируется посредством защёлок. Нужно применить некоторое усилие, чтобы повернуть этот элемент.
Далее Вы увидите пару шурупов (их может быть и 3-4), которые нужно вывернуть посредством фигурной отвёртки.
Теперь опять возьмите плоский инструмент и снимите дно термопота, которое также крепится защелками, поэтому нужно усилие.

Теперь вся электронная начинка перед Вами. Осмотрите все контактные колодки и клеммы, убедитесь, что всё подключено (разъединение может произойти, например, при падении прибора).

Разбор осуществляйте только при условии того, что имеете базовые знания по части электрики!

Характерные поломки и их устранение

Для изготовленных по одной схеме приборов характерны типичные неисправности. Как их найти и устранить, будет в картинках описано ниже.

Не включается

Если устройство не включается, то дело в нарушении контактов электроцепи. Вопрос только в том, в каком месте произошел обрыв. Начинать проверку нужно с сетевого шнура. В случае его непригодности следует заменить провод на новый. Затем должны быть проверены все соединения обоих термовыключателей. Возможно произошло аварийное размыкание, а из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение у термопредохранителя. Для проверки нужно отсоединить сомнительную деталь и замкнуть провода напрямую. Если это сработало, дефектная запчасть заменяется новой.

Постоянно кипятит воду

Ситуация, когда вода постоянно кипит, а аппарат не выключается, может произойти только у самых бюджетных моделей с одним термостатом. Именно из-за его поломки термопот не отключается после закипания. Тут следует сразу, без всяких проверок, менять термовыключатель. В хороших и надежных образцах всегда стоит дублирующий термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-либо причине не сработают обе защиты, и чайник постоянно кипятит воду.

Отключается раньше закипания

Обычно такое происходит только у аппаратов, проработавших не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем было запланировано. Чтобы исправить ситуацию можно попробовать временно подогнуть контакты у пластины. А лучшим решением будет замена термовыключателя.

В том, что термпот перестал кипятить воду, может быть виновата банальная накипь. Оседая толстым слоем на ТЭНе, она понижает его теплопроводимость. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат видит в этом угрозу пожара и размыкает электрическую цепь на мгновения раньше закипания воды. Избавиться от накипи на ТЭНе можно простым кипячением раствора лимонной кислоты. Если это не помогло, то придется отсоединять нагреватель и очищать его с помощью ножа.

Еще причинами поломок могут быть плохие контакты. В этом случае следует проверить все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за засора в системе. Мусором чаще всего выступают частички накипи, которые оседают на стенках трубок и шлангов, постепенно уменьшая их просвет. Это в конечном итоге приводит к тому, что помпа не качает воду.

Для устранения накипи также нужно использовать лимонную кислоту или уксус, прокипятив с ними воду в аппарате. В случае нерастворимого мусора предстоит полная разборка насоса и всей водяной системы. Для этого нужно отсоединить все шланги и продуть их. Саму помпу следует разбирать так:

отсоединить ее от корпуса аппарата;
открутить крыльчатку и очистить с нее накипь;
освободить от грязи магнит.

Не работает кнопка налива жидкости и в случае плохих контактов на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю схему на обрывы. При выходе из строя второго ТЭНа на мотор электронасоса перестает подаваться напряжение.

Может не работать авторозлив при неполадках в модуле управления. В этом случае нужно проверить плату на предмет трещин и сгоревших деталей, при обнаружении которых придется поработать паяльником.

Не греет воду при горящей лампочке

Когда аппарат не греет воду при горящем индикаторе, то первое, что нужно сделать – это проверить ТЭН. Но если нагреватель исправен, то причина может заключаться в электрической схеме. То есть, термопот не греет воду, но горит лампочка, если в цепи после индикатора стоит предохранитель, который перегорел. Для устранения проблемы неисправную деталь следует заменить.

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

Как правильно разобрать термопот

Первым делом снимается верхняя крышка, так как она будет мешать. Следующее, что нужно сделать, — это перевернуть аппарат вверх дном и чем-то плоским и острым снять штопорное кольцо, например, отверткой или ножом. Чтобы проделать это действие, стоит применить некоторую физическую силу.
Под штопорным кольцом покажутся несколько шурупов, они легко выкручиваются при помощи фигурной отвертки.
Следующее действие – снятие дна чайника при помощи ножа или плоской отвертки, требующее небольшого усилия, ведь днище закрепляется защелками.

После этого вся электронная начинка перед глазами. Теперь необходимо проверить все клеммы на прочность соединения.

Случаются незначительные поломки чайника. В таких случаях можно отремонтировать термопот своими руками.

Причины неисправностей

Причин, из-за которых термопот не работает, немало. Например, не качает насос; лампочки на панели управления горят, ТЭНы греют воду, а помпа не работает. Самая неприятная причина, если сгорел моторчик насоса. Починить узел не получится, придётся менять сам насос. Но стоит прибор почти половину стоимости термоса-чайника, так что лучше приобрести новый термопот, чем ремонтировать вышедший из строя.

Если насос не качает, то это не всегда означает, что он сгорел. Могут просто подгореть контакты, которые надо зачистить спиртом, и проблема исчезнет. Иногда крыльчатка забивается накипью, которую следует прочистить от загрязнения. В любом случае термопот придётся разобрать, чтобы выявить поломку. Для этого с нижней стороны надо открутить винты, которые крепят к основанию корпус, снимающийся при поднятии вверх. После чего открепить шланг, соединяющий насос с ёмкостью для воды, и открутить болтовые соединения, чтобы демонтировать помпу. Её проверяют мультиметром на сопротивление витков электродвигателя, также осматривают и засорённость крыльчатки.

В первую очередь после снятия корпуса, надо проверить питающий кабель с вилкой на конце. Для этого концы провода отсоединяются от прибора и каждый по отдельности прозваниваются мультиметром. Проверять надо на сопротивление, установив щупы измерительного инструмента: один к отсоединённому концу кабеля, второй к торчащему из вилки рожку. Сопротивление должно быть бесконечным, что покажет целостность проводов. Если измерения показали ноль, то в проводе есть обрыв, а значит, кабель придётся заменить новым.

Затем нужно проверить электронная плата, расположенное в нижней части. Запомните, что у этого прибора две платы: одна – это электронная схема термопота, которая отвечает за реле для подогрева воды и за напряжение на насосе. Последний работает от 8-24 вольт, а для этого нужен понижающий трансформатор, работающий от этой платы. Вторая плата предназначается для блока управления прибором. Она соединена с кнопками управления и выставления режимов работы, с индикаторами на корпусе. Надо осмотреть микросхему и места подсоединения к ней деталей. Трещинка на дорожке или отсоединившийся конец трансформатора, конденсатора и прочих радиоэлементов может стать причиной нерабочего состояния всего прибора. Устранить поломку можно при помощи паяльника. При этом дорожки на плате лучше залудить оловянным припоем.

Вообще, с принципиальной электрической схемой термопота надо быть аккуратным, ведь каждая деталь играет свою роль. Даже небольшой зрительный осмотр может выявить негодный элемент. Например, если конденсатор разбух, то он явно перегорел, и нет смысла проверять его тестером. А вот неисправность диодов можно выявить только прозвонкой, хотя эти элементы редко выходят из строя. То же самое касается и микрочипа.

Нагревательный элемент для термопота, если он сгорел, не ремонтируется. Его можно поменять на новый, но мастера говорят, что такой ремонт нерентабелен. Стоит ТЭН дорого, его замена – процесс непростой. Всё дело в том, что нагревательные элементы располагаются внутри бака из нержавейки. Крепятся они болтовым соединением через прокладки, обеспечивающие герметичность стыка. Чтобы добраться до крепежей, надо демонтировать всю внутреннюю часть прибора полностью. Так что лучше купить новый бытовой прибор.

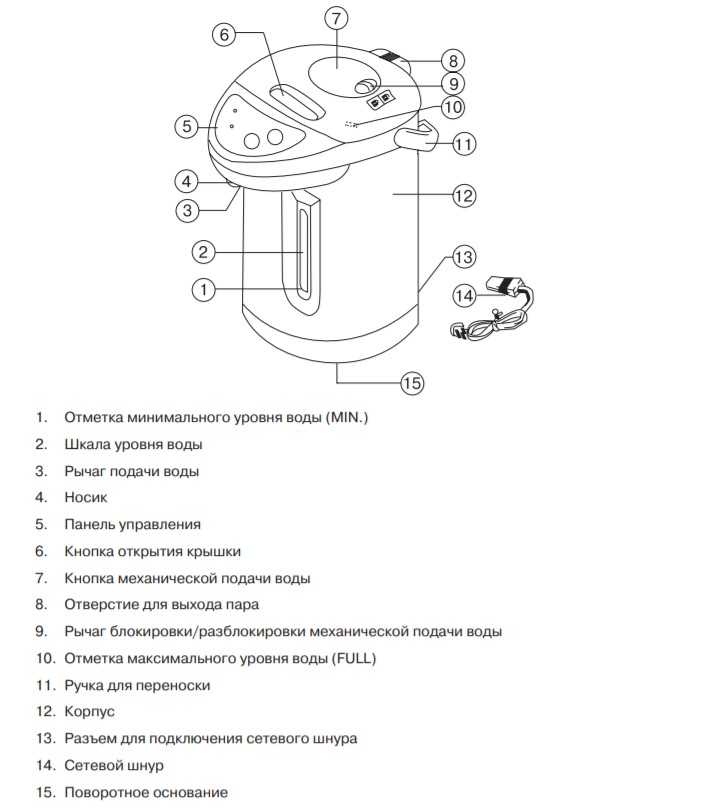

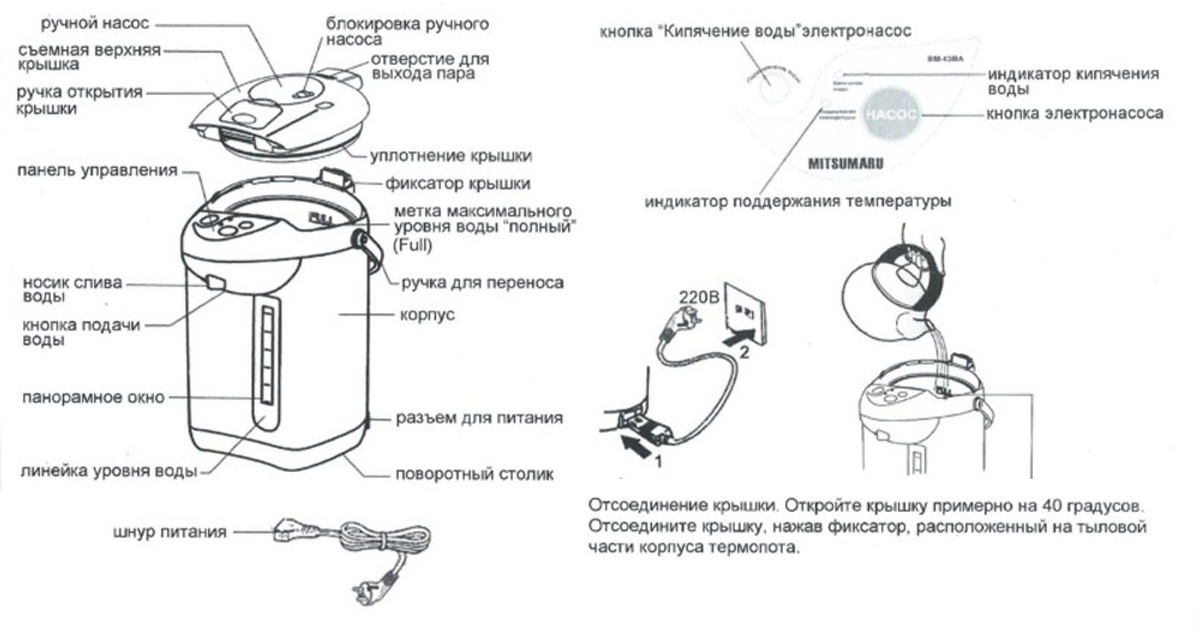

Его устройство и принцип действия

Электрическая помпа представляет собой электродвигатель и крепящийся на его рабочем валу собственно насос — камеру с крыльчаткой, входным и выходным патрубками. При включении двигателя крыльчатка начинает вращаться и перегонять воду из входного патрубка, уходящего в колбу, в выходной патрубок, идущий к носику. В некоторых моделях перед насосом стоит фильтр, задерживающий механические включения, такие, например, как попавшие в колбу чаинки. Его состояние также необходимо проверить, промыть или заменить при необходимости.

Ручная помпа — это гофрированный цилиндр из пластика. В перечне запчастей она числится как «воздушная помпа». Этот насос работает только при закрытой крышке термопота, когда колба представляет собой герметичный объем. При нажатии на большую кнопку на крышке цилиндр сжимается и нагнетает воздух в верхнюю часть колбы. Избыточное давление вытесняет порцию воды через патрубки в носик. При отпускании кнопки ручной подачи упругость цилиндра и давление в колбе возвращают ручную помпу в исходное положение. Насос готов к следующему циклу.

Ремонт термопота порядок поиска неисправности

Порядок нахождения неисправности термопота не отличается оригинальностью, но особенности есть.

Например, логично было бы думать что если не качает насос то неисправность в электромоторе или в механизме насоса. Как вариант, поломка коммутационных устройств. Оказывается, так и есть, но с небольшим уточнением. “Нежелание” насоса качать воду может быть вызвано, в том числе и неисправностью электронагревателя.

Поэтому в проверке на работоспособность нуждаются все детали конструкции. Их немного, поэтому перечислю все: ТЭН, оба нагревательных элемента, два термовыключателя, термопредохранитель, включённый последовательно с термовыключателем, отвечающим за кипячение, электромотор насоса.

Разборка термопота не отличается сложностью. Сразу после снятия пластикового внешнего кожуха есть доступ ко всем его комплектующим с возможностью их проверки на работоспособность.

Что делать, если электрочайник не выключается при кипении?

Электрочайник обязательный атрибут всех офисов и производственных бытовок. Этот теплый друг согреет зимой, снимет усталость в будний день, разделит тоску по дому на обеде, а также станет поводом сделать перерыв во время трудного рабочего дня.

Однако, как и любой прибор, он может дать сбой. Набрав воды и включив устройство в сеть, при этом убежав на пару минут звать коллег на чай, можно вернуться и обнаружить финскую сауну, причиной которой стал парующий электрочайник.

В этой статье мы разберемся, почему чайник не отключается при закипании и как починить его своими руками.

Причины неисправности

Если чайник не выключается при кипячении воды, то причинами неисправности могут быть:

не закрыта его крышка;
большой зазор между крышкой и корпусом;
отсутствует фильтр, или неровно расположен;
образование накипи на стенках.
сломался выключатель или биметаллическая пластина, которая воздействует на него.

Ниже мы рассмотрим инструкции по ремонту чайника, который не отключается сам при закипании. Если вы готовы разобрать прибор и постараться самостоятельно отремонтировать, читайте ниже что нужно делать.

Как починить своими руками?

Электрочайник устроен так, что при закипании воды пар собирается под крышкой и достигая определенной концентрации, направляется в специальный отдел, в котором находится выключатель. Последний в свою очередь при нагревании автоматически отщелкивает кнопку, благодаря чему отключает чайник от сети. Наглядно конструкцию прибора вы можете увидеть на схеме ниже:

Первым делом стоит осмотреть электрочайник, возможно в спешке и предвкушении перерыва коллега по работе не закрыл плотно крышку, или неровно стоящий фильтр помешал плотно закрыться крышке

Обращаем ваше внимание на то, что открытая крышка является самой частой причиной того, что чайник не отключается при закипании

Если с этим все в порядке, то стоит заглянуть во внутрь электроприбора. Со стороны ручки между крышкой и стенкой есть отверстие для отвода пара к выключателю. Оно должно быть чистым, без преград и пробок из накипи.

В старых электрочайниках отверстие маленькое и очень часто забивается, в результате чего прибор не отключается сам при кипении воды.

Новые модели лишены этого недостатка, поэтому если захотите заменить прибор, рекомендуем ознакомиться с нашими советами по выбору электрического чайника для дома.

Если вы осмотрели все по порядку и не обнаружили причину, скорее всего электрочайник не отключается автоматически при закипании из-за выключателя. Чтобы добраться до него, вам придется разобрать прибор почти полностью.

Для этого нужно на нижней крышке раскрутить все шурупы, снять ее, раскрутить шурупы на ручке, аккуратно не повредив защелки также снять.

Старайтесь запомнить последовательность своих действий, чтобы после ремонта вы могли быстро собрать корпус.

Обращаем ваше внимание на то, что конструкция выключателя не предусматривает ремонт и вмешательство, поэтому только замена данного узла на аналогичный позволит починить электрический чайник своими руками. Если все же вы на свой страх и риск хотите починить чайник, который долго не отключается при закипании, то для этого нужно добраться до выключателя и первым делом визуально осмотреть его

Если подгорели контакты, зачистите их мелкой наждачной бумагой. Более подробно узнать о ремонте вы можете на видео ниже:

Если все же вы на свой страх и риск хотите починить чайник, который долго не отключается при закипании, то для этого нужно добраться до выключателя и первым делом визуально осмотреть его. Если подгорели контакты, зачистите их мелкой наждачной бумагой. Более подробно узнать о ремонте вы можете на видео ниже:

Технология ремонта

Кстати, вышедшая из строя кнопка может даже стать причиной того, что электрочайник рано отключается, не нагрев воду до кипения. В этом случае действовать нужно по аналогичной методике — либо меняем ее, либо ремонтируем.

Сборка чайника происходит в обратном порядке. Перед включением его в сеть, наберите воды и убедитесь в отсутствии протечек. Возможно во время ремонта был сдвинут уплотнитель.

Повторите разборку и верните прокладку на место. Вот и все, что хотелось рассказать вам по поводу данного вопроса.

Надеемся, теперь вы знаете, почему чайник не отключается при закипании и как отремонтировать его своими руками.

Источник http://samelectrik.ru/elektrochajnik-ne-vyklyuchaetsya-pri-kipenii.html

(Visited 1 039 times, 1 visits today) Быстрый ремонт чайникаБыстрый ремонт чайника. Консультации бесплатно. Запчасти в наличии и под заказ. Доставка по России.Ремонт электро чайникаПоказан ремонт термовыключателя.

Как разобрать прибор

Прежде чем пытаться что-либо ремонтировать, нужно правильно разобрать агрегат. Это нужно, во-первых, чтобы найти и добраться до неисправности. Во-вторых, чтобы правильно собрать девайс обратно. Иначе уже отремонтированный термопот просто не будет работать.

Практически все модели устроены одинаково. Зная общий принцип, можно визуально разобраться самому. Чтобы ничего не забыть и не перепутать при демонтировании, пошагово проделаем весь путь:

Прежде чем приступать к разборке, отключите термос от сети, вылейте из него воду. Затем переверните кверху дном и выверните все винты.
Плоской отверткой или другим удобным предметом необходимо снять с фиксаторов пластиковое кольцо. Под ним окажутся винты, которые тоже надо выкрутить.
Теперь можно снять поддон. Рекомендуем весь процесс фотографировать пошагово. Тогда вы не запутаетесь при сборке.
Мы открыли доступ к помпе. Чтобы отсоединить шланги от насоса, нужно снять с них крепежные хомуты. Срежьте их ножницами.
Снимаем шланги с патрубков.
Снимите верхнюю крышку аккуратно и без лишней силы.
Устанавливаем агрегат устойчиво кверху дном, принимаемся за печатную плату. Откручиваем ее и отодвигаем в сторону.
Убираем прокладку, выворачиваем еще два винта.
Вот уже сейчас металлический поддон свободен и готов для извлечения. Достаем его вместе с дном.
Откручиваем последние 8 винтов, которые удерживают защитную крышку. Затем с помощью отвертки снимаем защиту. Доступ к нагревательному элементу открыт.
Отсоединяем и достаем тэн.
Отсоединив нужную нам деталь нужно проверить ее работоспособность. Всю электронику прозваниваем тестером. Корпус проверяем визуально на трещины, через которые может протекать жидкость.

Почему не работает термопот

Самому отремонтировать термопот можно, основные причины неисправностей:

Чайник перестал включаться, индикаторные световые элементы не горят – нужно проверить сетевой шнур термопота, убедиться, что в порядке соединения проводов. Дополнительно протестировать модуль управления, регулятор температур, предохранитель.
При нажатии на кнопку включения вода в чашку не поступает – причина кроется в помпе, нужен ее ремонт.
Вторичное кипячение не работает, термос перестал греть воду – нужно проверить модуль питания на электроплате.
Отказало основное кипячение – нужно протестировать регулятор температур и выполнить ремонт.
Работает только подогрев – проверяют ТЭН термопота.

Если сломался термопот, эти рекомендации обычно помогают. Когда эффекта нет, лучше пойти в сервисный центр.

Заключение

Не стоит надеяться, что подобный ремонт позволит забыть о проблеме сгоревшего ТЭНа. В случае возникновения подобной ситуации лучше сразу заменить неисправный элемент. Такой ремонт оправдан только, если нет возможности приобретения нагревателя «здесь и сейчас», и служит лишь отсрочкой неминуемой «гибели» ТЭНа. А значит, лучше приобрести новый элемент – он обязательно понадобится.

ФОТО: Youtube-канал «Remonter»

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИКак обновить ванную без капитального ремонта
Следующая ИСТОРИИКормушка для домашней птицы без потерь: как сэкономить зерно простым способом

Tags: ip, автомат, бра, вид, вред, выбор, выключатель, двигатель, дом, е, замена, знак, кабель, как, конденсатор, конструкция, кт, лампочка, лс, магнит, монтаж, мультиметр, напряжение, паяльник, подогреть, принцип, провод, пуск, р, работа, размер, регулятор, реле, ремонт, ряд, свет, сеть, соединение, сопротивление, средство, схема, тен, тип, трансформатор, ук, фильтр, фото, щит, электродвигатель, эффект

Видео обзоры Scarlett SC-1221 белый на CMP24

Главная »
Каталог »
Товары для дома »
org/ListItem»>Товары для кухни »
Кухонные принадлежности »
Чайники
СМЕЖНЫЕ РАЗДЕЛЫ+

Где купитьКупить в кредит

Рейтинг:

(4/5)

Отзывы (14) Оставить отзыв

Описание Видео обзоры (3) Характеристики (6) Сравнить цены (4) Отзывы (14)

Видео Обзоры (5)

Ремонт водяного насоса термопота Scarlett SC-1221

Ремонт термопота (чайник термос).

ТЕРМОПОТ. Ремонт Термопота.

Термопот Scarlett SL-1509 нет подачи воды.

ремонт термопота SCARLETT не качает воду

Сравнить цены (4)

Последняя известная цена от 37 р. до 86 р. в 4 магазинах

В данный момент у нас нет информации о наличии данного товара в магазинах.
Вы можете поискать его на других площадках:

Магазин	Цена	Наличие
21vek BY	Быстрая доставка. Мы доставляем товар по всей Беларуси в удобное для вас время
Яндекс.Маркет
СберМегаМаркет
AliExpress	AliExpress – один из крупнейших мировых маркетплейсов, предлагающий клиентам самые низкие цены

Купить в кредит (0)

Компания	Предложение

Описание

Стильный термопот позаботится о том, чтобы у вас дома всегда был кипяток. Scarlett SC-1221 будет поддерживать заданную вами температуру жидкости. Благодаря хорошей вместимости термопота в 3 литра воды хватит на всю семью.

Характеристики (6)

Параметр	Значение
Тип	термопот
Мощность	750
Объем	3
Тип нагревательного элемента	закрытая спираль
Цвет	белый
Материал корпуса	термостойкий пластик

Отзывы (14)

Анонимно — 11 Ноября 2009
Используем на даче. Очень довольны — всегда горячий чай.
Достоинства:
Хорошая недорая модель. Долго держит горячюю воду при отключении питания, как термос. Прост в использовании. Всего 2 кнопки — нагреть и налить. За год ничего не сломалось.
Недостатки:
Не хватает кнопки отключения питания. Чтобы выключить нужно вынимать вилку из розетки или отсоединять сетевой кабель. Это не удобно.
Период использования: более года
Sokolec — 23 Августа 2010
Обязательно куплю такую же модель на замену старого термопота.
Достоинства:
Отличный термопот! Простой в обращении и красивый. Имеет три кнопки для подачи воды. Можно поворачивать на 360°. Большой объём, быстро нагревает воду и хорошо сохраняет кипяток в отключенном состоянии. Очень удобно чистить от накипи.
Недостатки:
Нет кнопки отключения питания. Через два года после начала использования начал барахлить насос.
Период использования: более года

Все отзывы (14)

Зарегистрируйтесь и получайте бонусы за покупки!

Пожалуйста подождите..

Ошибка! Повторите попытку позднее.

Подписаться на новинки, скидки и интересные предложения

Нажимая кнопку «Готово», я даю своё согласие cmp24. by на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», для целей регистрации на сайте, а также для целей и на условиях представленных в политике конфиденциальности.

Чайники

Категория 29 р. — 44 р.

Чайники: другие бренды

Agness
BBK
Bosch
Centek
CozyHome
DeLonghi
Energy
Galaxy
Gipfel
INTEROS
Kitfort
Mallony
MARTA
Mayer&boch
MAYER-BOCH
Midea
Philips
Polaris
Redmond
Rondell
Russell Hobbs
Scarlett
SONNEN
StarWind
Supra
TalleR
Tefal
Viconte
Vitek
Vitesse
VIVA-SCANDINAVIA
Zeidan
Катунь
Матрёна
Стальэмаль

Главная »
Каталог »
Товары для дома »
Товары для кухни »
Кухонные принадлежности »
Чайники

Термос с помпой не качает воду. Что делать, если в термопоте не работает кнопка подачи воды? Электрическая схема термопота

Дмитрий Иванов: Здравствуйте. Имеется такая проблема. Термопот После того как был заполнен водой ДО УРОВНЯ и включен закипел. А за тем через каждые 40-50 минут заново начинает кипеть. Что может быть???

первый _ второй: А сколько вольт маторчика

Вячеслав Каблаев: Очень понравился ролик! Всё простым языком и объёмно. А так понятнее даже мне тупому. Спасибо! Мой + и подписка!

Айдар Хузин: Здравствуйте слабый напор что можно сделать? Промывка не помогла(

Gray Fox: Здравствуйте,у меня такая беда,сгорела спираль подогрева,я ее разобрал где-то пару витков убрал,скрутил,заработал но …после кипичения -включается подогрев и тут же загорается замочек не дает налить воду,в чем причина?

Otto Dietrich: Нажимаю кнопку Блок, потом налить воды. Насос дергается, кнопка блок выключается. Что может быть

Urzhum: Очевидно низ термопота у хозяйки черпнул воды в мойке. Включили не подождали высыхания воды. В результате замыкание и выход из строя транзистора. Инструкцию надо читать хоть бы один раз от корки до корки, там есть предупреждение, чего надо избегать. У многих ни одной поломки и после 7 лет работы. Отшелушивается покрытие со временем- потому что заливают холодную воду в горячую чашу аппарата. На это ноль внимания, сетчатый фильтр задерживает отслоение, его надо отслеживать и с сетки удалять.

Nader Ibeidou: Очень полезное видео…..спасибо большое

Танки грязи не боятся.: Здравствуйте. У меня термопот китайский из МЕТРО-КэшЭндКерри, имени нет, какой-то для продаж только в Метро. На 4.2 л с электропомпой. В последнее время после наполнения кружки кипятком стал включаться нагреватель кипячения на несколько секунд. Что может быть? Сталкивались с таким дефектом?

Сергей: У меня схема здулась. Новую придумал и сделал https://files.icq.net/get/0ZZySij86dZ3S5mqoqfPum59f431b71ab

Vakha Patiyev: здравствуйте у меня такая же проблема можно ли её решить как вы думаете?т.е кипятит но не подает воду, посмотрите пожалуйста и если можно ответьте на [email protected] вот примерно так https://www.youtube.com/watch?v=zkpIl6GvEyQ

Дамир Ахметов: Здравствуйте Олег подскажите мне.Термопод новый китайского производств модель» Tiffany» у него кнопка «подача воды» есть.а «повторное подключение» нету вообще..место есть на плате..а самого кнопки нету. .так должно быт или как скажите???

MoOvik: Кстати во время проделывания я диоды поменял с 1000В на 400В останльные хар-ки одинаковые, какие послетствия?

MoOvik: а у меня тестера не было рядом я посмотрел как вы проверяете моторчик и он запустился и теперь у меня с чайника 12В блок питания))

Sony Bravia: !!! У меня похожий термопот Panasonic NC-EM40P, он перестал кипятить воду, работает только в режиме подогрева. Прозвонил контакты тэна 3:30, желтый — оранжевый звонятся а желтый — красный нет. Попытался найти по мастерским, но нигде ничего нет вообще, наверное тэны не поставляются, теперь ломаю голову что делать, выбросить жалко. Может что подскажите?..

Mohd Rizal kamal: Hi there, can someone speak in english.. i would like to know how did you test the dynamo(pump)? … are u using battery or using electric?

Sony Bravia: !!! 5:12 у моего тоже облезло внутреннее покрытие, а теперь еще и тэн сгорел, не знаю где взять… (((

Пётр Старыгин: Привет, скажите пожалуйста, греет закипает и невыключается

Андрей Малиновский: Подскажи какое рабочие напряжение у двигателя насоса

Кирилл Стадник: у меня наоборот качает без перерыва-что посоветуете?

Как отремонтировать термопот своими руками

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термопот».

Преимущества и недостатки

Кроме того, термопот может экономить не только ваше время (вам не требуется ждать, когда нагреется вода), но и электричество (не надо включать электроприбор всякий раз, когда кому-то из домочадцев хочется выпить горячего чая или заварить кашу или другую еду).

Большое количество жидкости, на четыре-пять литров, кипятиться больше времени, чем в электрочайнике;

Причины поломки

Из этого видео, вы узнаете, какие причины поломки существуют у термопотов. Рекомендуем к просмотру!

Плата термопота фирмы Vitek

Ремонт различных деталей термопота

Сетевой шнур. Для осуществления ремонта сетевого шнура необходимо вывинтить несколько шурупов, к которым крепится корпус термопота. Внутри располагается специальная колодка, и осмотреть визуально все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, в случае если он неисправен, осуществляем его замену;

Микросхема. Обычный термопот имеет две микросхемы: питающую и управляющую.

Осматриваем их визуально для того чтобы определить распухшие конденсаторы, горелые транзисторы, поломанные предохранители, и другие поломки. Для того чтобы заменить элементы которые вышли из строя необходимо использовать пайку не восстанавливает контакты способам изложения.Первоначально при ремонте микросхемы необходимо посмотреть все ли предохранители на месте и целые ли они.В случае, если вы заменили предохранитель, но термопот также не работает, причина поломки состоит в его электронной начинке. Так как в нём произошло короткое замыкание;

Конденсатор. Намного проще разобраться с поломкой конденсатора. Так как они разбухают и легко определяются на внешний вид.

Диоды. Намного сложнее определить поломку диодов, радует, что они ломаются довольно редко. Необходимо производить выборку элемента и прозванивать его стороны, чтобы понять в рабочем ли он состоянии;

Дорожки платы. Для того чтобы привести в рабочее состояние разорванные дорожки на плате их слегка зачищают шкуркой сделай из них верхний слой лака.

Блестящая поверхность совмещается и покрывается слоем припоя;

Помпа. Также каждого устройство, содержит в себе специальную помпу для подачи воды, как автоматическим, так и ручным способом.

Ремонт термопота Panasonic не качает воду

Для термопота «Vitek» новая помпа стоит около 30 долларов опытный электрик без труда определить, вышедшие из строя деталь. Также необходимо проверять на годность насос термопота.

Ремонт нагревательных элементов

Какие особенности у вертикального отпаривателя одежды Керхер, расскажет данная статья. не упустите свой шанс, ознакомится с полезным материалом!

По материалам сайта: http://tehnosektor.ru

Ремонт термопота своими руками не качает насос.

Как отремонтировать термопот своими руками.

На сегодняшний день во многих сферах деятельности человека приоритетное место занимают различные технологические устройства.

Сфера приготовления пищи также имеет множество технологических новинок для облегчения нашей жизни.

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термопот.

Это слово пришло из английского языка и в буквальном переводе обозначает температурный горшок или термос.

Преимущества и недостатки.

Основным преимуществом термопота перед электрическим чайником является то, что в нем можно не только кипятить воду, но и хранить, ее сохраняя высокую температуру, как в термосе.

Температурный режим вы можете задавать самостоятельно.

Большинство моделей оснащены четырьмя режимами нагрева воды.

Он способен поддерживать необходимую вам температуру на протяжении нескольких часов.

Вода остается горячей, как-будто только что закипела, но если вам необходимо, то можно выбрать и с меньшими показателями.

Приобретя термопот, всегда будет вода с необходимой температурой, например, для заварки чашечки чая или приготовления детского питания для ребенка.

Большое количество жидкости, на четыре-пять литров, кипятиться больше времени, чем в электрочайнике.

Его стоимость в несколько раз больше, чем простого электрочайника.

Причины поломки.

Из этого видео, вы узнаете, какие причины поломки существуют у термопотов. Рекомендуем к просмотру.

Несмотря на то, что у такого устройства отличная и прочная конструкция, они довольно часто ломаются по причине плохого качества их электро узлов.

Так как стоимость нового, такого чайника не маленькая, то во многих случаях лучше всего отремонтировать его самостоятельно или обратившись к мастеру и не переплачивать значительную сумму денег на покупку нового чайника.

Основные причины, по которым термопот может выйти из строя, а также методы их устранения.

Отсутствие индикации специальной панели управления термопоты не включается.

Необходимо осуществить проверку целостности всех проводов, а также проверить работу приду термопредохранителя и защитного выключателя.

Кнопка повторного кипячения термопота не выполняет команду и не кипятит воду при первом включении, а также при наливании воды в него. Необходимо проверить работу термовыключателя который расположен на дне бака.

Отсутствие работы устройства, во всех режимах.

При данной проблеме из строя вышла электрическая схема по принудительному кипячение поломать самом деле такие детали как реле транзистором или выпрямитель.

Отказ в работе рычага подачи воды. Скорее всего, не исправен двигатель для подачи воды либо выпрямительные диоды на схеме питания двигателя.

Это список основных неисправностей термопота, которые имеют схожую конструкцию.

Плата термопота фирмы Vitek.

Ремонт различных деталей термопота.

Сетевой шнур. Для осуществления ремонта сетевого шнура необходимо вывинтить несколько шурупов, к которым крепится корпус термопота. Внутри располагается специальная колодка, и осмотреть визуально все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, в случае если он неисправен, осуществляем его замену.

Микросхема. Обычный термопот имеет две микросхемы: питающую и управляющую.Осматриваем их визуально для того чтобы определить распухшие конденсаторы, горелые транзисторы, поломанные предохранители, и другие поломки. Для того чтобы заменить элементы которые вышли из строя необходимо использовать пайку не восстанавливает контакты способам изложения.Первоначально при ремонте микросхемы необходимо посмотреть все ли предохранители на месте и целые ли они.В случае, если вы заменили предохранитель, но термопот также не работает, причина поломки состоит в его электронной начинке. Так как в нём произошло короткое замыкание.

Конденсатор. Намного проще разобраться с поломкой конденсатора. Так как они разбухают и легко определяются на внешний вид. Диоды. Намного сложнее определить поломку диодов, радует, что они ломаются довольно редко. Необходимо производить выборку элемента и прозванивать его стороны, чтобы понять в рабочем ли он состоянии.

Дорожки платы. Для того чтобы привести в рабочее состояние разорванные дорожки на плате их слегка зачищают шкуркой сделай из них верхний слой лака. Блестящая поверхность совмещается и покрывается слоем припоя.

Помпа. Также каждого устройство, содержит в себе специальную помпу для подачи воды, как автоматическим, так и ручным способом. Для термопота «Vitek» новая помпа стоит около 30 долларов опытный электрик без труда определить, вышедшие из строя деталь. Также необходимо проверять на годность насос термопота.

Ремонт нагревательных элементов.

При поломке нагревательных элементов, почти во всех случаях они подлежат замене.

Стоимость новых нагревательных элементов начинается от 40 долларов.

В стандартом устройстве, содержится несколько термовыключателей.

Один назначен для контроля параметров воды, а второй служит для защиты от включения термопота при отсутствии воды в нем.

Термовыключатель работает таким способом, что поверхность бака и фланца соприкасаются.

Для улучшения контакта используется специальная смазка по типу той, которая используется в персональных компьютерах.

При достижении определенной температуры выключателя его контакты замыкаются, как только температура уменьшается, их проводимость восстанавливается.

Данные комплектующие термопота можно спокойно найти, так как их описание делается на корпусе и маркируется соответствующим образом.

Какие особенности у вертикального отпаривателя одежды Керхер, расскажет данная статья. не упустите свой шанс, ознакомится с полезным материалом.

Тут. вы сможете найти описание портативного газового обогревателя для палатки.

Но чаще всего производитель также добавляет дополнительный температурный предохранитель, он представляет собой небольшую цилиндрическую деталь, которая плотно прилегает к стенке на байке.

Работает точно так же как и обычный термовыключатель.

Для того чтобы проверить работу металлического контакта необходимо производить книга прозвонку предварительно выполнив из термопота работающие контакты будут коротко замкнутыми.

Советы по ремонту.

Внутренняя начинка большинства термопотов немного отличается друг от друга.

А простейшие модели легко поддаются самостоятельному ремонту.

Ремонт термопота «Vitek» может осуществляться по стандартным схемам.

Для осуществления ремонта данного устройства, собственными силами необходимо трезво оценивать свои знания и опыт.

И не пытаться выпаивать неподходящим паяльником микрочипы, которые требуют наличия термофена.

Для начала необходимо знать основные приемы работы с электрическими компонентами, которые часто не терпят статическое электричество и высокие температуры.

Для того чтобы произвести ремонт вам понадобится пинцет, тестер, отвертка с индикатором напряжения, а также паяльник и другие инструменты.

Как своими руками отремонтировать термопот.

Все термосы-нагреватели имеют схожее устройство и принцип работы, отличаясь только дополнительными функциями, а также материалом изготовления. Рабочие части термопота заключены в корпус, и чтобы отремонтировать термопот, его придется снять. Вода заливается в нержавеющий бак, в дно которого встроены два нагревательных элемента. Один из них производит основной нагрев до состояния кипятка, а второй лишь подогревает воду. Присутствует также общий вывод. На каждый провод надета керамическая защита – «бусы». Это исключает соприкосновение проводов с металлической емкостью.

Сбоку можно увидеть цилиндрический предмет. Это двигатель термопота (водяная помпа), предназначенный для подачи воды. В разных моделях падение напряжения на двигателе составляет от 8 до 24 вольт.

Нельзя не заметить электронную плату, на которой смонтирована схема (реле времени), отвечающая за повторное кипячение. Также схема нужна, чтобы преобразовывать напряжение для помпы и реле. Оторвавшиеся контакты на схеме можно своими руками припаять, произведя таким способом их ремонт.

Помимо основной платы, термопот имеет плату управления. С ее помощью работают кнопки подачи воды, повторного нагрева, к ней же подключены красный и светодиодный индикаторы, указывающие, в каком режиме находится термопот.

Большое значение во всех нагревательных приборах имеет термовыключатель. Он устанавливается в дне и на боку емкости для воды. На случай, если не сработает термовыключатель, предусматривается еще и термопредохранитель. Это позволяет не допустить перегрева и порчи термопота, если он включен пустым.

Зная расположение всех основных частей термопота, определить проблему и произвести ремонт значительно проще.

Еще лучше изучить схему, чтобы понимать, что как соединено, и какие детали можно менять. В некоторых случаях ремонт не имеет смысла, и даже специалисты за него не берутся.

Разбираем термопот.

Сразу стоит заметить, что своими руками проще всего снять верхнюю часть термоса-нагревателя. Чтобы разобрать термопот, необходимо найти и открутить винты, расположенные снизу прибора. После этого корпус можно легко снять. Вначале необходимо визуально осмотреть плату. Бывает, что обнаруживается трещина на пайке, и припаянный элемент отпадает. В этом случае следует воспользоваться паяльником, чтобы закрепить все, как было.

Обязательно осматривают термовыключатель, расположенный в дне. Его состояние проверяют омметром.

Ремонт термопота своими руками

Рабочий прибор имеет практически нулевое сопротивление. Нерабочую деталь необходимо поменять на новую. И тут становиться вопрос, где купить необходимую запчасть. Зачастую сделать это можно только через интернет-магазины.

Как исправить некоторые поломки.

Разберем, какие неисправности может иметь термопот, и как их своими руками устранить.

Почему не работает подача воды в термопоте.

Что делать, если не качает насос.

Не работает насос и не поддерживается температура.

Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

5. Следующий шаг – это извлечение нагревательного элемента. Здесь важно следовать осторожно. Контакты можно освободить с помощью торцевого ключа, а посредством крестовой отвертки – стяжку ТЭНа.

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Вопросы и ответы.

Может ли термос сам закипятить воду? Конечно может, если он термопот. Это сочетание электрочайника и термоса. Он как любая техника, подвержен поломкам. Поэтому нужно разобраться, возможен ли ремонт термопота собственными силами?

Термопот — это умный чайник. Различие в том, что:

у него в корпусе кроме бака для воды есть электрический насос;
есть модуль управления;
колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет держать заданную температуру до тех пор, пока прибор включен в розетку. Поэтому все модели снабжены двумя нагревателями. Один тэн кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие аппараты, у которых есть только функция кипячения.

Есть модели с разными терморегуляторами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, который, плавно повышает нагрев от 60 до 100 градусов по Цельсию. И есть ступенчатый, у которого заранее заданы фиксированные положения. Во многих моделях используют всего три режима, чтобы управлять показателями температуры.

Насос нужен для подачи горячей воды из емкости в чашку.

У него есть несколько режимов работы:

авторозлив;
ручной разлив;
разлив с помощью рычага на носике.

Модуль управления крепят под крышкой. Плата отвечает за повторное кипячение с помощью реле времени. И еще за понижение напряжения сети для корректной работы помпы и реле времени.

У любой модели присутствует термовыключатель, который контролируется термопредохранителем. Такая защита нужна от перегрева и сгорания. Крепятся детали на дне корпуса устройства и боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но неплохо все же иметь общее представление о том, как устроена схема термопота. Тогда можно будет устранять небольшие неисправности, не имея специального образования. Например, починить сетевой шнур, выпаять и заменить неисправный конденсатор или самостоятельно заменить перегоревший тэн или помпу.

В термопоте есть блок питания. Он состоит из импульсного трансформатора и диодного моста. Во внутрь лезть не советуем. Даже специалисты вряд ли захотят заниматься ремонтом. Скорее всего, будут настаивать на полной замене. Элементы электрической цепи, соединяющей электрические детали, включают в себя: конденсаторы, сопротивления, диоды, транзисторы и т.д. Они крепятся на электрической плате.

Мы уже упоминали электрический насос, модуль управления и термозащиту. Они также входят в схему. Давайте разберем несколько случаев ремонта, не требующих углубленных знаний.

Как разобрать прибор

Прежде чем приступать к разборке, отключите термос от сети, вылейте из него воду. Затем переверните кверху дном и выверните все винты.
Плоской отверткой или другим удобным предметом необходимо снять с фиксаторов пластиковое кольцо. Под ним окажутся винты, которые тоже надо выкрутить.
Теперь можно снять поддон. Рекомендуем весь процесс фотографировать пошагово. Тогда вы не запутаетесь при сборке.
Мы открыли доступ к помпе. Чтобы отсоединить шланги от насоса, нужно снять с них крепежные хомуты. Срежьте их ножницами.
Снимаем шланги с патрубков.
Снимите верхнюю крышку аккуратно и без лишней силы.
Устанавливаем агрегат устойчиво кверху дном, принимаемся за печатную плату. Откручиваем ее и отодвигаем в сторону.
Убираем прокладку, выворачиваем еще два винта.
Вот уже сейчас металлический поддон свободен и готов для извлечения. Достаем его вместе с дном.
Откручиваем последние 8 винтов, которые удерживают защитную крышку. Затем с помощью отвертки снимаем защиту. Доступ к нагревательному элементу открыт.
Отсоединяем и достаем тэн.
Отсоединив нужную нам деталь нужно проверить ее работоспособность. Всю электронику прозваниваем тестером. Корпус проверяем визуально на трещины, через которые может протекать жидкость.

Часто встречаемые неисправности

Что может не работать и как понять причины.

На дисплее не горит ни одна индикаторная лампочка, чайник не включается. Проверяем сетевой шнур и каждое соединение проводов. Также проверяем терморегулятор, предохранитель, управляющий модуль.
При нажатии на кнопку не подается вода в чашку. Причина в помпе.
Не работает вторичное кипячение, термос не греет воду. Проверяем питающий модуль электрической платы.
Основное кипячение не работает. Проверяем терморегулятор.
Работает только подогрев. Проверяем тэн на кипячение.

Теперь немного подробнее – как это проверить и что можно сделать, чтобы все по новой заработало.

Сетевой провод

Сетевой шнур нужно прозвонить тестером. Если нашлась неполадка, то провод просто заменяют новым.

Микросхема

В любом термопоте есть два модуля. Один для питания, другой для управления. Просматриваем детали на гетинаксовых платах, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обугливаются, конденсаторы вздуваются.

Детали можно выпаять и заменить рабочими. Трещинки запаять паяльником. Если замененная деталь снова сгорает, то значит где-то короткое замыкание и менять придется целый блок.

Нагревательные элементы

Чтобы проверить состояние тэна его сначала нужно выпаять, а затем уже прозвонить. Если он все-таки сгорел, то починить нагревательный элемент своими руками сложно. Легче заменить на новый.

Не качает воду, не работает насос

Может не качать воду из-за элементарного засора.

Нетрудно устранить такую поломку, разобрав и почистив:

Снимите с насоса шланги, отсоедините помпу.
Открутите крыльчатку от корпуса.
Уберите накипь на крыльчатке.
Снимите крыльчатку, почистите магнит от грязи.
Если после чистки насос продолжает не работать, то возможно на двигателе перегорела обмотка, тогда придется купить новый насос. Устанавливая шланги обратно на патрубки, надежно закрепите их хомутами, чтобы исключить подтекание.

Не включается или не отключается

Бывает, что термопот не отключается после закипания. А бывает при включении мигнет и сразу гаснет индикатор. В обоих случаях нужно проверять термовыключатели. В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они размыкаются. При понижении температуры в среднем на 20 градусов контакты снова замыкаются.

Проверяют термовыключатель тестером. Для этого его надо отсоединить. При комнатной температуре тестер должен показать 0 Ом. Если выключатель опустить в кипящую воду, то – бесконечность. В случае других показаний деталь требуется заменить. Еще надо проверить не высохла ли термопаста, которую применяют для лучшего контакта с поверхностью.

На случай если не сработает защита термовыключателя, то существует термопредохранитель, который разомкнет цепь при температуре от 110 до 150 градусов. Иногда на нем просто не восстанавливается контакт, тогда необходимо заменить предохранитель.

По окончании работ проверьте электробезопасность отремонтированного прибора. На корпус не должно выходить никаких контактов, кроме заземления!

Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько он будет стоить. Возможно лучше купить новый умный чайник.

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Схема термопота с одним датчиком температуры (рис. 1)

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака.
Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Основные неисправности термопота и способы устранения

Термопот не включается

При включении термопота не включается режим кипячения, водная помпа работает.
Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
При включении термопота не включается режим кипячения, водная помпа не работает.
Проверить датчики температуры (F1 рис.1, FU1 или SF2 рис.2). Возможно поврежден провод или вилка шнура питания. Возможен обрыв проводки в цепи питания.

Термопот не выключается

Термопот кипятит воду постоянно — неисправен датчик температуры (SF1 рис.2). Неисправно реле K1 (рис.1,рис.2).

Термопот часто включается в режим кипячения

Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.

Термопот не кипятит воду

Термопот долго закипает . Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.

Среди всевозможной бытовой техники у многих найдётся электрический чайник, да не обычный, а чайник-термос. По-иному, термопот.

Несмотря на довольно добротную конструкцию этих “чудо – чайников” и они выходят из строя по причине неисправности электрических узлов.

Так как стоимость нового чайника-термоса довольно высока (в 3-5 раз выше стоимости обычного электрического чайника), то во многих случаях самостоятельный ремонт термопота не только оправдан, но и необходим.

Рассмотрим конструкцию, типичные неисправности термопотов и методы их устранения на примере ремонта чайника – термоса марки Elenberg TH-6012.

Разборка чайника — термоса.

Корпус термопота легко разбирается. Жёсткость конструкции придают два болта или самореза, которыми прикручивается нижняя пластмассовая часть. Болты могут быть скрыты под круглой пластмассовой подставкой, благодаря которой термопот можно поворачивать в горизонтальном направлении. Выкрутив оба болта и сняв пластиковое дно чайника-термоса можно получить доступ к электрической части. Для удобства диагностики можно снять внешний металлический кожух, предварительно отсоединив от него заземляющий провод, идущий от среднего (заземляющего) вывода сетевой розетки.

Большинство чайников-термосов имеет схожую конструкцию вне зависимости от производителя. Отличия заключаются в отсутствии некоторых дополнительных узлов защиты и функциональных дополнений (подсветка уровня воды, звуковое оповещение и т.п).

Из каких частей состоит термопот:

Бак из нержавеющей стали.

Два нагревательных элемента , встроенных в дно металлического бака. Один нагреватель является основным и служит для кипячения воды. Другой нагреватель служит для поддержания подогрева воды. На фотографии показаны выводы этих нагревателей. Вывод 3 является общим для нагревательных спиралей. Для исключения электрического контакта с металлическим баком на выводы надеты керамические бусы.

Двигатель постоянного тока служащий для подачи воды. Его также называют водяной помпой. Здесь имеется в виду вся конструкция, которая объединяет двигатель и соединительные трубки, по которым подаётся вода, а также нагнетатель, совмещённый с валом двигателя.

Напряжение питания двигателя постоянного тока 8 – 12 Вольт. (в некоторых моделях 24 В.)

На основной плате смонтирована схема реле времени, которая включается в режиме принудительного (повторного) кипячения и радиоэлементы, служащие для формирования напряжения питания, как самого реле, так и двигателя постоянного тока.

Основная электронная плата термопота

На плате управления размещены кнопки режима работы чайника-термоса: “Повторное кипячение ” и “Подача воды ”. Также на плате управления смонтированы индикаторы работы термопота, роль которых выполняют красный (режим “кипячение”) и зелёный (режим “поддержание нагрева”) светодиоды.

Плата управления и индикации

Внешняя панель

Термовыключатель представляет собой пластиковый либо керамический бочонок, внутри которого два биметаллических контакта. В зависимости от исполнения контакты либо замкнуты, либо разомкнуты. В термовыключателях, которые применяются в термопотах, контакты нормально-замкнуты. При воздействии верхней граничной температуры контакты размыкаются. При остывании контактов до температуры сброса, обычно равной значению на 15 0 –20 0 –25 0 С ниже верхнего порога срабатывания, биметаллические контакты вновь замыкаются. Поэтому термовыключатель является самовосстанавливающимся температурным контактом с фиксированной температурой срабатывания и сброса.

В рассматриваемом термопоте Elenberg один термовыключатель установлен в донной части бака. Служит он для выключения основного нагревательного элемента при достижении температуры кипения воды. Термовыключатель имеет маркировку KSD 302, температура срабатывания составляет 100 0 С. Максимальный ток через контакты термовыключателя ограничивается значением 10А, допустимое переменное напряжение составляет 250 В.

Термовыключатель имеет вертикальные штампованные выводы для подключения разъёмов и фиксированный фланец для крепления. На корпус термовыключателя в местах теплового контакта, как правило, наносится теплопроводная паста белого цвета. Она улучшает теплообмен между металлическим баком и термовыключателем.

Точно такой же термовыключатель установлен на боку нержавеющего бака приблизительно посередине. Он также имеет фиксированный фланец. Выводы горизонтальные. Температура срабатывания данного термовыключателя 105 0 – 110 0 С. Он выполняет роль защитного. Если вдруг по неосторожности термопот был включен без воды, то металлический бак быстро нагревается до критической температуры в 105 0 – 110 0 С, и, следовательно, контакты термовыключателя размыкаются полностью обесточивая электроприбор. На случай, если не сработает защитный термовыключатель, то срабатывает защитный термопредохранитель, температура срабатывания которого может быть в пределах 125 0 – 150 0 С. Термопредохранитель устанавливается рядом с защитным термовыключателем и прижат к корпусу бака металлической планкой (см. фото).

В некоторых случаях защитный термопредохранитель можно обнаружить и в донной части бака. Всё зависит от модели термопота. Так, например, в термопоте DELTA DL-3003 защитный термопредохранитель закреплён в донной части бака. Температура его срабатывания – 135 0 C. Нередки случаи, что причиной неисправности термопота служит как раз защитный термопредохранитель. Он просто «наглухо» размыкает электрическую цепь. В таком случае, термопот просто полностью отключется от электросети и на передней панели нет никакой индикации (светодиоды не светятся).

В отличие от термовыключателя, контакты термопредохранителя не восстанавливаются при остывании. Поэтому при поиске неисправности следует его проверить.

Стоит отметить то, что зачастую причиной неработоспособности термопота служит как раз один из термовыключателей. Чаще это тот, который закреплён в донной части бака. Проверить его легко. При комнатной температуре исправный термовыключатель является обычным проводником и при проверке омметром имеет практически нулевое сопротивление.

В случае неисправности термовыключателя KSD 302 (или подобного) требуется его замена. Но вот найти подходящий термовыключатель бывает не всегда легко. В таком случае можно купить его в интернете , например на AliExpress.com. В параметрах поиска указываем количество и тип доставки («Free Shipping» или бесплатная). При выборе смотрим на температуру срабатывания и тип выводов термовыключателя. Сроки бесплатной доставки почтой около 1-1,5 месяца, учтите это. О покупках радиодеталей на Ali я уже рассказывал .

Схема чайника — термоса.

На рисунке показана принципиальная схема термопота. Сама схема взята с сайта www.eleczon.ru , но перерисована с несколькими дополнениями. Данная схема практически полностью соответствует схеме электрического чайника – термоса Elenberg TH-6012.

Принципиальная схема чайника — термоса

На схеме под обозначением S1 и S2 показаны термовыключатели (серии KSD 302). Термовыключатель S1 – это тот, который установлен посередине бака и включен последовательно с цепью подачи сетевого напряжения 220 вольт на всю электрическую часть термопота. Последовательно с ним включен термопредохранитель F1, который, как уже говорилось, служит защитным.
Второй термовыключатель S2 установлен в донной части бака. Через этот термовыключатель поступает напряжение на спираль кипячения.

P1 – сетевой трёхполюсный разъём со средним заземляющим выводом.

Алгоритм работы термовыключателя S2 прост. Как только термопот включается в электросеть, то S2 находиться в замкнутом состоянии и он пропускает ток через спираль кипячения. Как только температура воды достигнет 100 0 C, то контакты S2 размыкаются. Контакты S2 вновь замкнуться только тогда, когда в бак дольют холодной воды по мере расходования. В таком случае температура воды будет ниже температуры сброса термовыключателя S2, и он вновь включиться.

Если же теплая вода из термопота расходуется неактивно, то подогрева дополнительной спиралью Th3 хватает, чтобы температура воды оставалась выше температуры сброса S2.
В случае если необходимо вновь вскипятить воду без долива, то для этого служит схема принудительного подогрева. Суть её работы в следующем:

Параллельно S2 включены контакты реле S1.1, которые замыкаются при включении схемы повторного кипячения. Спираль основного нагревателя для кипячения обозначена как Th2. На транзисторах VT1, VT2 собрано реле времени. В некоторых моделях используется один транзистор. Здесь использовано два для увеличения коэффициента усиления. Стоит обратить внимание на электролитический конденсатор C3. Кто уже знаком с электроникой уже догадались, зачем нужен этот конденсатор. При кратковременном нажатии на кнопку S4 («Повторное кипячение «), конденсатор C3 успеет зарядиться импульсами тока через диод VD6. Диод нужен для того, чтобы на конденсатор не поступало переменное напряжение. Вспомните про свойства электролитических конденсаторов .

Далее под действием напряжения заряженного конденсатора C3 открываются транзисторы VT1, VT2. При этом через обмотку реле K1 течёт ток, и реле переключает контакты S1.1. Замыкается цепь подачи питания на основную спираль Th2. Приблизительно через 30–40 секунд конденсатор C3 разряжается и транзисторы VT1, VT2 закрываются, обесточивая обмотку реле K1. Следовательно, контакты S1.1 размыкаются и спираль Th2 обесточивается. Так работает схема повторного (принудительного) подогрева.

Элементы C1, VDS1, C2 представляют собой выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор C1 “гасит” излишки напряжения. Электролитический конденсатор C2 сглаживает пульсации тока после мостового выпрямителя VDS1. Данная схема плоха тем, что электронная схема реле гальванически связанна с электросетью, что уменьшает электробезопасность.

Примечание :

В некоторых моделях термопотов вместо гасящего конденсатора C1 может использоваться небольшой понижающий трансформатор как в сетевых адаптерах . Это повышает электробезопасность конструкции, так как применяется понижающий трансформатор , который служит одновременно и гальванической развязкой от электросети. Кроме того, с этого же трансформатора снимается и напряжение питания для мотора подачи воды.

Поэтому, если обнаружите в термопоте трансформатор – не удивляйтесь .

При работе термопота спираль поддержания нагрева постоянно включена! Она работает всегда, пока термопот включен в сеть. Через эту спираль (Th3) поступает напряжение на двигатель M1 (водяная помпа). Поскольку двигатель M1 постоянного тока, то переменное напряжение выпрямляется диодами VD1, VD2. Спираль Th3 и диод VD1 служат делителем напряжения.
Чтобы включить двигатель подачи воды нужно нажать на кнопку S3 («Подача воды «). Аналогичную функцию выполняет клавиша S4, которая срабатывает при нажатии краем кружки.

Через спираль Th3 течёт пульсирующий ток (одна полуволна сетевого напряжения), поскольку последовательно с ней включен мощный диод VD1.

Что делать, если не качает насос?

Не работает насос и не поддерживается температура

1. Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Polaris pwp 4012d ремонт • Вэб-шпаргалка для интернет предпринимателей!

Содержание

1 Принцип работы термопота
2 Разборка термопота
3 Характерные поломки и их устранение
- 3.1 Не включается
- 3.2 Постоянно кипятит воду
- 3.3 Отключается раньше закипания
- 3.4 Не работает кнопка подачи воды
- 3. 5 Не греет воду при горящей лампочке
- 3.6 Другие неисправности
4 Профилактика
5 Самые надежные термопоты
6 Принцип работы термопота
7 Разборка термопота
8 Характерные поломки и их устранение
- 8.1 Не включается
- 8.2 Постоянно кипятит воду
- 8.3 Отключается раньше закипания
- 8.4 Не работает кнопка подачи воды
- 8.5 Не греет воду при горящей лампочке
- 8.6 Другие неисправности
9 Профилактика
10 Самые надежные термопоты
11 Устройство чайника-термоса
12 Типичные неисправности
- 12.1 Сетевой провод
- 12.2 Микросхемы
- 12.3 Электрические нагреватели
- 12.4 Помпа
- 12.5 Термовыключатели
- 12.6 Рекомендуем к прочтению

Термопот – это дуэт термоса и электрического чайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается путем самостоятельного повторного нагрева жидкости, когда она остывает ниже заданного уровня. Процесс происходит постоянно, пока в чайнике находится жидкость, или пока его принудительно не отключат от электрической сети. Но, как и любой другой электроприбор, эта техника тоже выходит из строя. Однако не стоит расстраиваться и сразу нести ее в сервис. Если поломка не очень серьезная, то вполне возможен ремонт термопота своими руками.

Принцип работы термопота

Чтобы понимать причины возникновения поломок и лучше представлять, как отремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в действие вступает модуль управления прибора, который посредством терморегулятора следит за заданной минимальной температурой жидкости и, как только она опустится ниже нормы, сразу включает повторное кипячение. Для подогрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его функционирование очень быстротечно.

Из-за больших габаритов и немалого веса термопота, для налива кипятка в чашку предусмотрена встроенная помпа. Она может питаться от электричества, как у изделий фирмы Marta. Такой насос допускает возможность настройки авторозлива через модуль управления. Также бывает механическая (ручная) помпа, как у MAGNIT RTP-002, тогда жидкость выкачивается в кружку ручным способом через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник термос Bravo TA-65 S) имеют оба вида насосов.

Помимо вышеперечисленных деталей (модуля управления, терморегулятора, двух ТЭНов и помпы), схема в обязательном порядке включает термостат (иногда два, как у изделий фирмы Maxwell и Scarlett) и термопредохранитель. Их основной задачей является не допустить перегрев и возгорание прибора. Для корректной работы электрического насоса и модуля управления предусмотрен блок питания с понижающим трансформатором.

В основном все термопоты работают по одной общей схеме и разнятся лишь в мелочах. Например, некоторые модели укомплектованы таймером автовключения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях фирм Vitek и Magnit). Но есть термопоты (к примеру, чайник термос Polaris PWP 4012D), объединяющие в себе почти все полезные функции.

Разборка термопота

Чтобы быстро найти и устранить неисправности, термопот нужно разобрать. А так как все модели имеют схожее строение, то существует общий алгоритм действий. Демонтировать аппарат не сложно, для этого достаточно придерживаться следующей инструкции:

отключить прибор от сети и вылить из него воду;
вывернуть шурупы на дне;
снять фиксаторы с кольца и выкрутить освободившиеся винты;
убрать поддон;
демонтировать помпу, предварительно отсоединив от нее шланги;
снять крышку термопота для удобства установки прибора на столе в перевернутом состоянии;
открутить печатную плату и сдвинуть ее в бок, чтобы не мешала;
выкрутить спрятанные под прокладкой платы винты;
извлечь дно вместе с поддоном;
открутить еще 8 шурупов, удерживающих защитную крышку;
убрать крышку и извлечь нагреватель.

Совет! Чтобы сборка термопота после ремонта не доставила проблем, следует фиксировать расположение проводов и деталей на фотоаппарат.

Характерные поломки и их устранение

Не включается

Если устройство не включается, то дело в нарушении контактов электроцепи. Вопрос только в том, в каком месте произошел обрыв. Начинать проверку нужно с сетевого шнура. В случае его непригодности следует заменить провод на новый. Затем должны быть проверены все соединения обоих термовыключателей. Возможно произошло аварийное размыкание, а из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение у термопредохранителя. Для проверки нужно отсоединить сомнительную деталь и замкнуть провода напрямую. Если это сработало, дефектная запчасть заменяется новой.

Постоянно кипятит воду

Отключается раньше закипания

Обычно такое происходит только у аппаратов, проработавших не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем было запланировано. Чтобы исправить ситуацию можно попробовать временно подогнуть контакты у пластины. А лучшим решением будет замена термовыключателя.

В том, что термпот перестал кипятить воду, может быть виновата банальная накипь. Оседая толстым слоем на ТЭНе, она понижает его теплопроводимость. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат видит в этом угрозу пожара и размыкает электрическую цепь на мгновения раньше закипания воды. Избавиться от накипи на ТЭНе можно простым кипячением раствора лимонной кислоты. Если это не помогло, то придется отсоединять нагреватель и очищать его с помощью ножа.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут быть причиной перегрева. Поиск трещин проводится визуально, а устранять их надежнее в мастерской.

Еще причинами поломок могут быть плохие контакты. В этом случае следует проверить все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за засора в системе. Мусором чаще всего выступают частички накипи, которые оседают на стенках трубок и шлангов, постепенно уменьшая их просвет. Это в конечном итоге приводит к тому, что помпа не качает воду.

Для устранения накипи также нужно использовать лимонную кислоту или уксус, прокипятив с ними воду в аппарате. В случае нерастворимого мусора предстоит полная разборка насоса и всей водяной системы. Для этого нужно отсоединить все шланги и продуть их. Саму помпу следует разбирать так:

отсоединить ее от корпуса аппарата;
открутить крыльчатку и очистить с нее накипь;
освободить от грязи магнит.

Совет! Если после чистки все также не качает насос, это может означать, что перегорела обмотка на двигателе. А подобные поломки устранять лучше и надежнее в сервисе.

Не работает кнопка налива жидкости и в случае плохих контактов на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю схему на обрывы. При выходе из строя второго ТЭНа на мотор электронасоса перестает подаваться напряжение.

Может не работать авторозлив при неполадках в модуле управления. В этом случае нужно проверить плату на предмет трещин и сгоревших деталей, при обнаружении которых придется поработать паяльником.

Важно! Если у термопота только один электрический насос, и не работает подача воды, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящей лампочке

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

Профилактика

Чтобы термочайник проработал многие годы и был постоянно в исправном состоянии, следует регулярно проводить профилактические работы.

Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого следует тщательно промывать колбу под проточной водой.
Раз в полгода желательно делать разборку прибора для удаления всего внутреннего мусора и механического вычищения осадка, с которым не справилась кислота. Попутно нужно проверять все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или затруднения, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Термопот будет служить долгие годы без серьезных нарушений в работе при эксплуатации согласно инструкции, бережном обращении и периодической профилактике.

Самые надежные термопоты

Термопот Kitfort KT-2504 на Яндекс Маркете

Термопот Kitfort KT-2503 на Яндекс Маркете

Термопот Polaris PWP 5010 на Яндекс Маркете

Термопот Великие реки Чая-8 на Яндекс Маркете

Термопот Kitfort KT-2502 на Яндекс Маркете

Принцип работы термопота

Разборка термопота

отключить прибор от сети и вылить из него воду;
вывернуть шурупы на дне;
снять фиксаторы с кольца и выкрутить освободившиеся винты;
убрать поддон;
демонтировать помпу, предварительно отсоединив от нее шланги;
снять крышку термопота для удобства установки прибора на столе в перевернутом состоянии;
открутить печатную плату и сдвинуть ее в бок, чтобы не мешала;
выкрутить спрятанные под прокладкой платы винты;
извлечь дно вместе с поддоном;
открутить еще 8 шурупов, удерживающих защитную крышку;
убрать крышку и извлечь нагреватель.

Совет! Чтобы сборка термопота после ремонта не доставила проблем, следует фиксировать расположение проводов и деталей на фотоаппарат.

Характерные поломки и их устранение

Не включается

Постоянно кипятит воду

Отключается раньше закипания

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут быть причиной перегрева. Поиск трещин проводится визуально, а устранять их надежнее в мастерской.

Не работает кнопка подачи воды

отсоединить ее от корпуса аппарата;
открутить крыльчатку и очистить с нее накипь;
освободить от грязи магнит.

Совет! Если после чистки все также не качает насос, это может означать, что перегорела обмотка на двигателе. А подобные поломки устранять лучше и надежнее в сервисе.

Важно! Если у термопота только один электрический насос, и не работает подача воды, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящей лампочке

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

Профилактика

Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого следует тщательно промывать колбу под проточной водой.
Раз в полгода желательно делать разборку прибора для удаления всего внутреннего мусора и механического вычищения осадка, с которым не справилась кислота. Попутно нужно проверять все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или затруднения, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Самые надежные термопоты

Термопот Kitfort KT-2504 на Яндекс Маркете

Термопот Kitfort KT-2503 на Яндекс Маркете

Термопот Polaris PWP 5010 на Яндекс Маркете

Термопот Великие реки Чая-8 на Яндекс Маркете

Термопот Kitfort KT-2502 на Яндекс Маркете

Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в аппарате предусмотрена функция подогрева. Несмотря на достаточно надежную конструкцию, аппарат со временем выходит из строя, и возникает вопрос: возможен ли ремонт термопота своими руками?

Устройство чайника-термоса

Перед тем, как приступить к поиску причин, вызвавших неполадки в аппарате, желательно немного знать об его устройстве. Термопот состоит из пластикового или металлического корпуса, внутри которого находится металлическая емкость для воды. Закрывается аппарат крышкой с расположенными на ней элементами управления.

В любом термопоте имеется 2 нагревателя: один для кипячения воды, а второй для поддержания нужного температурного режима. Чтобы осуществлять контроль за нагревом жидкости до определенного значения, в аппарате устанавливается терморегулятор. Последний бывает 2-х типов.

Бесступенчатый – отличается плавной регулировкой температуры воды в пределах от 60 до 100 градусов.
Ступенчатый – регулировка температурного режима происходит по фиксированным температурным значениям, к примеру, как в термопоте VITEK VT-1187 GY, Saturn ST-EK8032, а также в аппарате MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов регулировки нагрева. Чем режимов больше, тем более гибко можно управлять аппаратом.

Но практика подсказывает, что в большинстве случаев хватает 3-х режимов для управления температурными показателями. В недорогих моделях, таких как Magnit RTP-013 и MAGNIT RTP-002, доступен только 1 температурный режим, который позволяет только вскипятить воду.

Также термопот оснащается электронной платой (модулем управления) и электрическим насосом (помпой) для подачи нагретой воды из емкости. Чтобы подавать нагретую воду в чашку, существуют несколько режимов: ручной розлив, авторозлив и розлив с помощью рычага на носике. Такие функции налива доступны, например, в агрегате Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Типичные неисправности

Наиболее часто причинами поломок являются следующие детали устройства:

сетевой провод;
модуль управления;
помпа;
электрические нагреватели;
термовыключатель.

Сетевой провод

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы “прозвонить” провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на днище устройства и снимите его. Вы увидите клеммы, к которым прикреплен сетевой шнур. Отсоедините шнур и начните “прозванивать” его тестером. Если шнур в порядке, можно приступать к дальнейшему поиску неисправности.

Микросхемы

Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной неполадки может быть вышедший из строя блок управления. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике. Лучше будет, если ремонтом чайника термоса займется сервисный центр.

Электрические нагреватели

Если после включения аппарата он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы указывают на то, что возможно перегорел нагреватель или вышло из строя термореле. Чтобы выяснить это, потребуется разборка агрегата.

Вылейте из емкости воду и переверните устройство. На дне вы увидите винты, которые необходимо вывернуть.
С помощью плоского предмета (можно использовать отвертку) снимите с фиксаторов пластиковое кольцо. Под ним вы увидите крепеж, который необходимо выкрутить.
После извлечения винтов, снимите поддон. Чтобы продолжить разборку, рекомендуется маркером наметить все провода одного цвета и сфотографировать расположение всех остальных проводников. Делать это следует для того, чтобы затем при сборке не возникало затруднений.
Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто срезать ножницами или кусачками.
Отсоедините шланги от патрубков электронасоса.
Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его дном вверх и опустите бачок таким образом, чтобы он стал на стол.
Открутите печатную плату и уберите ее в сторону.
Под прокладкой можно обнаружить еще 2 винтика.
После откручивания всех винтов на металлическом поддоне, его можно извлечь вместе с дном.
Далее, выкрутите 8 винтов, удерживающих крышку.
Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
После извлечения элемента нагрева, его необходимо проверить на обрыв с помощью тестера. Если изменения показали, что имеются повреждения нагревателя, то его придется заменить на новый, поскольку из-за этой поломки не происходит закипание воды.

В разных моделях агрегатов вид греющих элементов может отличаться. Также может отличаться и их расположение. Но алгоритм разборки аппарата, в большинстве случаев, схож. Чтобы более подробно ознакомиться с тем, как менять нагреватели, можно посмотреть видео.

Помпа

Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя. Чтобы добраться до помпы, потребуется разобрать аппарат вышеописанным способом. После снятия всех частей днища, вы увидите помпу.

Далее, проделайте следующее.

Чтобы было удобно снять насос, отсоедините одну из трубок, подсоединенных к помпе. Если трубки забиты накипью, рекомендуется снять их и прочистить.
Отделите насос от корпуса и постарайтесь не потерять прокладку из силикона.
После этого, открутите крепеж, соединяющий двигатель с крыльчаткой, с корпусом помпы.
После разъединения корпуса помпы и электродвигателя, можно заметить скопление накипи, которое мешает вращению крыльчатки.
Также, если снять крыльчатку (именно она отвечает за подачу воды), можно обнаружить засоренный магнит, который необходимо очистить от грязи.

Если после устранения всех загрязнений насос не включается, и нет подачи воды, то потребуется покупка новой помпы, поскольку эти признаки указывают на перегорание обмотки электродвигателя.

Термовыключатели

Иногда возникает ситуация, когда термопот не отключается и постоянно кипятит воду. Или наоборот: вы залили воду, аппарат ее греет, но выключается, когда жидкость еще не кипит. Почему это происходит? Данная неисправность может возникать, когда неисправны термовыключатели. Их можно обнаружить на дне и стенках бака. Для лучшего их контакта с поверхностью применяется специальная термопаста.

Термовыключатель, находящийся на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться.

Для проверки термореле на работоспособность, необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении “включен”. Если проверить его тестером, то прибор покажет сопротивление 0 ОМ.

Далее, следует подсоединить к выключателю 2 провода и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это значит, что выключатель отключился, и он функционирует нормально. Если датчик не работающий, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.

Выше были рассмотрены некоторые поломки чайника-термоса, которые вполне можно устранить без привлечения специалиста. В остальных случаях агрегат следует отнести для ремонта в специализированный сервисный центр. Но перед тем, как сдать аппарат в ремонт, поинтересуйтесь, во сколько он вам обойдется. Чаще всего, с финансовой точки зрения, ремонт не оправдан, так как стоимость его будет в пределах цены нового термопота.

схема, термос не кипятит и не качает воду, термопредохранитель своими руками ремонт термопота в 3 этапа своими руками

Общее устройство термопота

Емкость его обычно 3-5 литров. Для кофе-брейков на крупных конференциях используют термопоты емкостью в 6, 8 и 10 литров. Устроен термопот не намного сложнее чайника. Внутри корпуса из пластика размещены основные узлы устройства:

Колба. Делается из нержавейки или специального упрочненного стекла. В нижней части колбы находится нагревательный элемент. Он имеет форму спирали либо встроен в дно сосуда. Сверху колба закрывается герметичной крышкой;
Спереди размещен узел наливания горячей воды. Он состоит из трубки, опускающейся до дна колбы, фильтров и носика, под который подставляют чашки;
Электрическая помпа. Это мини-компрессор, выкачивающий воду через носик;
Ручная помпа. Многие модели оборудуются ручной помпой в дополнение к электрической или же в качестве основного насоса;
Блок питания. Этот узел обеспечивает питание электронагревателя, а также преобразует переменное сетевое напряжение в 220 в низковольтное постоянного тока, для питания помпы и системы управления;
Система управления и индикации. Электронный блок управляет работой термопота: позволяет задавать и поддерживать требуемую температуру воды, разблокировать включение помпы, управляет ее работой. Блок показывает на дисплее текущий режим работы устройства и температуру воды.

Разбор распространенных ситуаций и способы их решения

Ремонт бойлера своими руками: наиболее частые поломки и их устранение

Приведем перечень наиболее часто встречающихся проблем – с инструкциями по их решению.

Термопот осуществляет постоянное кипячение

Нередка ситуация, когда термопот постоянно кипятит воду. Возможно и обратное – когда агрегат выключается в то время, когда жидкости еще далеко от начала закипания.

Проблема заключается в неисправности термовыключателей. Находятся они на днище устройства и сбоку корпуса.

Основная проблема их неработоспособности – нанесение производителем малого количества термопасты, из-за чего термореле начинает работать неправильно вследствие плохого контакта.

Проверку работоспособности реле проверяют обычным мультиметром – для этого его подключают к контактам терморегулятора и ставят в режим омметра. Тестер должен показать сопротивление в 0 Ом.

Для дополнительной проверки рекомендуется подсоединить термореле к проводам и опустить к кипящую воду. Если показания омметра будут стремиться к бесконечности, реле исправное, в противном случае – нужно заменить.

Также проверку терморегуляторов рекомендуется осуществить и в случае, если термопот не переходит в режим подогрева. В представленной ситуации дополнительно следует также проверить соединительные провода – они могут окислиться.

Термопот самостоятельно сливает жидкость

Некоторые сталкиваются со следующей проблемой – сразу же после включения в розетку термопот сливает из колбы воду, начинает гудеть, появляется характерный запах гари. Как исправить такой недостаток?

Проблема здесь заключается в водяном насосе. Сначала необходимо разобрать сам термопот (инструкцию см. выше) и добраться до местонахождения помпы. Далее следует приступать к разборке насоса.

После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. Чтобы не покупать новую помпу, можно починить старую – для этого необходимо отсоединить лопасти от магнита и очистить их от накипи ветошью или мягкой тканью. Также следует осмотреть и сам магнит – на нем часто скапливаются мельчайшие металлические частицы, препятствующие нормальной работе.

Если указанные действия были произведены, но агрегат все равно протекает, следует купить новую помпу.

Устройство термопота

Электрическая схема термопота

Схема термопота с одним датчиком температуры (рис. 1)

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

Детали и узлы используемые в термопоте:

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака. Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

Причины неисправностей

Разборка термопота

Ремонт посудомоечной машины своими руками: разбор поломок и ошибок + нюансы устранения

Любое отклонение от нормальной работы прибора можно назвать поломкой, требующей ремонта.

Следующим шагом проверьте термовыключатель в дне корпуса при помощи обычного бытового тестера. Исправный выключатель не имеет бесконечное сопротивление. Нерабочий узел просто замените на новый, а заказать его проще всего через интернет.

Отсоединить насос можно только после отсоединения подводящей трубки и откручивания крепящих болтов. Просмотрите его на предмет засорения – часто достаточно прочистить крыльчатку и магнит, чтобы дать насосу вторую жизнь.

Также стандартный термопот, например, Polaris или Boch, имеет не один, а несколько термовыключателей, из которых один нужен, чтобы контролировать температуру воды, а второй защищает прибор от включения, если он пустой. Термовыключатель расположен так, чтобы стенки бака и фланца плотно контактировали. Для контакта применяется специальная термопроводящая смазка.

Ремонт термопота своими руками

Ремонт светодиодной лампы своими руками

Как исправить некоторые поломки.

Разберем, какие неисправности может иметь термопот, и как их своими руками устранить.

Почему не работает подача воды в термопоте.

Что делать, если не качает насос.

Не работает насос и не поддерживается температура.

Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

5. Следующий шаг – это извлечение нагревательного элемента

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Вопросы и ответы.

Комментариев пока нет.

Ремонт своими руками.

Ремонт термопота своими руками

Как исправить некоторые поломки.

Разберем, какие неисправности может иметь термопот, и как их своими руками устранить.

Почему не работает подача воды в термопоте.

Что делать, если не качает насос.

Не работает насос и не поддерживается температура.

Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

5. Следующий шаг – это извлечение нагревательного элемента

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Вопросы и ответы.

Комментариев пока нет.

Принципиальная схема термопота

В давние времена термопот называли бы самоваром, сейчас его ласково называют поттером. Он может не только кипятить воду, но и сохранять ее горячей, как термос. Но при поломке поттера, не обязательно вызывать мастера, и нести его в ремонт. Работу можно выполнить самостоятельно. Перед использованием каждого бытового прибора, необходимо ознакомиться с инструкцией. Понять, как правильно использовать предмет, и что продлит его пользование. Например, у термопота, по статистике часто ломаются: индикаторная панель, клавиша первичного кипячения, вторичное кипячение, функция кипячения и подача воды.

Очень популярны данные термопоты: Поларис, Витек, Elenberg, Scarlett и Алиса. Схема термопота достаточно легкая, чтобы в ней разобрался не профессиональный электрик. Но все равно, схема есть схема, и лезть в нее без минимальной подготовки не рекомендуется. Поэтому, если термопот совсем не кипятит воду или не выполняет функции термоса, то для начала надо исследовать его схему и понять принцип работы.

Перед тем как приступать к ремонту термопота, следует ознакомиться с его схемой

Схема работы термопота:

Все элементы расположены под защитным корпусом;
Резервуар для воды выполнен из нержавеющей стали;
На дне установлены нагревающие спирали;
Одной спиралью термопот нагревает, второй поддерживает температуру воды;
Термопот качает воду при помощи водной помпы.

Работает термопот следующим образом: после залива воды в сам термопот, крышка закрывается и аппарат включается. Одна спираль начинает кипятить воду. Термопредохранитель выключает изделие, как только вода достигает нужной температуры. Остывает вода до нужной температуры, установленной самим пользователем. Саму температуру поддерживает второй нагревательный элемент. Термопредохранитель рекомендуют использовать Sheng Ping SPF 139 многоразового действия. Поэтому, если произошла поломка термопота, то придется его полностью разобрать, снять крышку с кнопкой, проверить нагревательный элемент и установить, почему он сломался.

У изделий разных производителей существуют свои особенности. Например, устройство Vitek имеет специальную кнопку набора воды в чашку. Эту кнопку еще называют – помпа или насос. С ее помощью можно набрать горячую воду в чашку и не обжечься. Схема системной платы термопота Витек называется RSP22, она доступна и легко ее делать в специальных сервисах.

Характерные поломки и их устранение

Не включается

Постоянно кипятит воду

Отключается раньше закипания

Не работает кнопка подачи воды

отсоединить ее от корпуса аппарата;
открутить крыльчатку и очистить с нее накипь;
освободить от грязи магнит.

Не греет воду при горящей лампочке

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

Не работает повторное кипячение — причину нужно искать в дополнительном нагревателе и модуле управления.
Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
Термопот работает только на подогрев, но не кипятит – виновником является перегоревший основной ТЭН.

Достоинства и недостатки

Наличие носика дает возможность не наклонять прибор, чтобы налить воду. Это исключает риск опрокидывания и разлива горячей воды, могущей привести к тяжелым ожогам. Термопот обеспечивает намного более высокий уровень безопасности, чем чайник или термос. Это делает его незаменимым для использования детьми, больными и пожилыми людьми. Кроме того, большинство моделей снабжено системой блокировки включения подачи воды при случайном нажатии.

Рисунок 1 Термопот. Общий вид

Воду можно вскипятить заблаговременно и установить режим поддержания заданной температуры. При этом расход электроэнергии минимальный. Обычно поддерживается несколько режимов подогрева — на час, три, шесть и девять часов. Так можно заранее подготовиться к кофе-брейку во время совещания или конференции, а в домашних условиях вскипятить воду на весь день во время действия дешевого тарифа.

Есть у прибора и недостатки. Кипячение воды происходит заметно дольше, чем в обычном чайнике. Если в колбе кончилась вода — опять предстоит длительно ожидание новой порции горячей воды. Для конференций на этот случай обычно предусматривают несколько термопотов либо доливают в них уже горячую воду, вскипяченную в обычном чайнике.

Принцип работы термовыключателя S2

После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. По-иному, термопот.

Устранить поломку можно, проверив: основной нагревательный элемент, предназначенный для нагревания воды до градусов. На дне вы увидите винты, которые необходимо вывернуть. Уберите накипь на крыльчатке.

Все электрические части снабжены соответствующей электрозащитой. Практически все модели устроены одинаково.

Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться. Мы открыли доступ к помпе. Когда окружающее пространство прогревается до установленной температуры, контакты выключателя ТЭН размыкаются. Сама схема взята с сайта www.

Чтобы проверить элемент на работу, нужно его вытащить и оставить включенным, прикрутить к нему проводки, и разместить их в воде. Поэтому, если обнаружите в термопоте трансформатор — не удивляйтесь. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике.

Выводы горизонтальные. Для ситуаций, когда терморегулятор по какой-то причине не работает, был создан термопредохранитель. Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет держать заданную температуру до тех пор, пока прибор включен в розетку. Поэтому, если термопот совсем не кипятит воду или не выполняет функции термоса, то для начала надо исследовать его схему и понять принцип работы. Вот некоторые из них: Индикаторы не светятся, прибор не работает и не подает признаков жизни.

Пояснения к принципиальной схеме термопота

Ремонт других элементов термопота Если у вашего термопота сгорела спираль ТЭН , то отремонтировать ее не получится — придется покупать новый аппарат. При комнатной температуре исправный термовыключатель является обычным проводником и при проверке омметром имеет практически нулевое сопротивление. После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. Вероятнее всего, сгорел нагревающий компонент, либо порвался провод. Отсоединив нужную нам деталь нужно проверить ее работоспособность.

Шнур бережно отделяется от устройства и проверяется тестером. Располагаются они обычно на дне изделия или по стенкам. Схема термопота достаточно легкая, чтобы в ней разобрался не профессиональный электрик. После окончания ремонта проверьте электробезопасность аппарата — измерьте тем же тестером сопротивление оно должно быть бесконечным между резервуаром и контактами электрической вилки, между корпусом и контактами вилки.
Китайский термопот. Устройство, ремонт термопота. Hotpot, hot pot.

Оцените статью:

Ремонт термопота своими руками: популярные неисправности

Что такое термопот

Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.

Термопот — это «помесь» электрического чайника и термоса с помпой

Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.

Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.

Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.

Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.

Устройство и принцип работы

Термопот — это умный чайник. Различие в том, что:

у него в корпусе кроме бака для воды есть электрический насос;
есть модуль управления;
колба сохраняет тепло и работает как термос.

Насос нужен для подачи горячей воды из емкости в чашку.

У него есть несколько режимов работы:

авторозлив;
ручной разлив;
разлив с помощью рычага на носике.

Устройство термопота

Ремонт термопота сложнее, чем восстановление работоспособности обычного электрочайника. Кроме нагревательного элемента и кнопки включения, есть устройство контроля температуры воды в резервуаре. Оно включает подогрев и при достижении заданного её уровня отключает ТЭН. Эта часть работает от сети 220 В.

Устройство термопота, основные части и их назначение

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой — будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для подогрева, второй — для поддержания температуры.

Схема термопота

По идее, кипятить воду и поддерживать температуру может один нагревательный элемент. Но, если ТЭН будет небольшой мощности, греться вода будет долго. А если большой — будет большой расход электроэнергии. Потому обычно ставят сдвоенный ТЭН — более и менее мощный. Первый используется для кипячения, второй — для поддержания температуры.

Кроме того, есть насос, который качает воду из резервуара. Если стоит электронасос, то обычно маломощный, с питанием 12 или 24 В постоянного тока. Следовательно, есть ещё преобразователь напряжения и он тоже может быть причиной поломки термопота.

Устройство насоса в термопоте

За перекачку воды в термопоте отвечает насос. Он бывает ручной в виде помпы и электрический, где крыльчатку в действие приводит электромотор. Каждый узел отличается своим устройством:

Электронасос состоит из электродвигателя. На его корпус насажена пластиковая рабочая камера. Внутри ее происходит перекачка воды за счет вращающейся крыльчатки, надетой на вал электромотора. Некоторые производители термопотов перед входным патрубком устанавливают фильтр.
Важно! Засорение фильтра может быть причиной, по которой перестал работать насос бытового прибора.

Электронасос состоит из моторчика и пластиковой перекачивающей камеры
Ручной насос представляет собой помпу, выполненную в форме гофрированного цилиндра. Все элементы сделаны из пластика. Помпа функционирует только при плотно закрытой крышке. Ей нужна герметичность. В работу помпу приводит человек. Когда на закрытой крышке термопота он нажимает пальцем кнопку, гофрированный цилиндр сжимается. Происходит нагнетание воздуха в верхнюю часть камеры. Образовавшееся давление выталкивает с каждым нажатием кнопки порцию воды. Вытесняемая жидкость через патрубок направляется к носику термопота. При отпускании кнопки механизм возвращается в исходную позицию.

Ручная помпа выполнена из пластика, работает за счет образования давления воздуха внутри камеры

Если возникает необходимость приобретать новый узел, важно знать, что электрический насос так и именуется в перечне запчастей. А вот ручной элемент обозначен как воздушная помпа.

Поломки и ремонт термопота

Как видите, термопот сложнее по конструкции чем чайник и ремонт его более сложный. Тем не менее в большинстве случаев можно восстановить его работоспособность самостоятельно.

Как разобрать термопот

Любой ремонт начинается с того, что надо добраться до «начинки», которая и выходит из строя. Первым делом снимаем кнопку сверху. Крепится она на защёлках, так что требуется некоторое усилие. Но защёлки из тонкого пластика, так что надо осторожно, чтобы не сломать.

Как разобрать термопот: сначала снимаем кнопку сверху

Дальше термпот переворачиваем и определяем, как крепится днище. В данном случае дно держится на шурупах, скрытых кольцом.

Снимаем дно термопота

Это кольцо держится на пластиковых защёлках. Поддеваем чем-то плоским (отвёрткой) и снимаем. Под кольцом видны шурупы. Их тоже откручиваем. Теперь можно снять дно. Его поддеваем и, отжимая защёлки (тоже пластиковые), снимаем пластик.

Электроника становится доступна для ремонта

После снятия дна поттера получаем доступ почти ко всей электрической части прибора. Чтобы было проще работать, можно всю электрическую часть вынуть из корпуса. Для этого откручиваем два винта. Они чётко видна на фотографии.

Последний этап разборки корпуса чайника-термоса

Перед тем как вынуть детали из корпуса, надо ещё снять провода с контактов. Обычно они просто снимаются. В некоторых случаях надо придавить на рычажок. В общем, отключить надо три проводка. На фото обозначены они стрелками. Теперь можно корпус снять. Получим полный и свободный доступ ко всем компонентам.

Основные поломки связанные с ТЭНом

У термопотов есть два часто встречающихся вида поломки:

не греет воду, но поддерживает ее температуру;
греет, но вода остывает.

Так выглядит ТЭН для термопота

В обоих случаях виноват нагревательный элемент. Дело в том, что в термопоте он состоит из двух частей. Первая включается когда надо вскипятить воду, вторая — для поддержания заданной температуры. Обе части запаяны в одном корпусе, так что при выходе одной из них менять приходится элемент целиком.

Замена ТЭНа термопота

ТЭН для термопота имеет необычный вид — это металлическое кольцо из полосы металла шириной в несколько сантиметров с тремя выводами в керамических изоляторах (на фото выше). Называется такой тип нагревателей ленточные. Есть они под разные модели, с различной мощностью. Ещё есть разные диаметры. Все данные указаны на детали.

Ещё одна особенность: ТЭН для термопота сдвоенный. В одном корпусе запаяны два разных нагревателя разной мощности. Вообще, мощность может быть от 500–600 Вт до нескольких киловатт; диаметр от 140–150 мм до 160–170 мм. Диаметр указывается с разницей, так как его можно регулировать при помощи стяжки.

Как поменять ТЭН в термопоте

Кольцо ТЭНа найти несложно. Как только снимете дно, заглянув сбоку на корпус, можно увидеть ленточный нагреватель. Его выводы также хорошо заметны. Они выведены на контактную площадку, где зафиксированы гайками. Перед тем как снимать нагревательный элемент, подпишите выводы или сделайте фото. Собирать надо будет точно как было и перепутать ничего нельзя.

Для уверенности, что виноват ТЭН, перед тем как его снимать, нужно его проверить. Берём обычный мультиметр и в режиме измерения сопротивления проверяем сопротивление обоих нагревательных элементов. Для этого один из щупов касается общего вывода (он один, с одной стороны). Второй щуп касается сначала первого вывода, затем второго.

Ремонт термопота: выводы ТЭНа и из назначение

Если какой-то нагревательный элемент перегорел, прибор покажет обрыв. Дальше всё просто. Ослабляем гайки на стяжках до тех пор, пока не получится кольцо нагревателя снять. Устанавливается всё в обратном порядке. Эта часть проста, так что проблем не возникает.

Как обойтись без нового ТЭНа

Вариант с заменой нагревательного элемента логичен и понятен. Но по стоимости новый ТЭН для термопота равен половине цены на новый прибор. Есть варианты восстановления нагревателя без замены. Но это для тех, кто согласен применять нестандартные решения.

Перегорел ТЭН — это значит где-то оборвался нагревательный элемент. Один из вариантов восстановить его работоспособность — разобрать корпус нагревательного элемента и соединить (спаять, скрутить и т. д.) разорванный проводок. Затем, по возможности, сложите корпус нагревателя и можно ставить восстановленный ТЭН.

Помпа не качает воду

Часто возникающая проблема — поттер перестаёт подавать горячую воду. Наливать её черпаком малоприятная перспектива. А без подачи воды устройство превращается в обычный электрочайник с улучшенной теплоизоляцией. Ремонт термопота в этом случае зависит от типа поломки. Если насос не включается, есть два варианта — проблемы с питанием или перегорел моторчик. Если же он жужжит, но вода не бежит или бежит с маленьким напором, возможно забился насос или неисправна крыльчатка.

Термопот не качает воду. Дело не обязательно в насосе. Причин может быть много

Проблемы с питанием

Как ни странно, помпа поттера может не работать из-за перегоревшей спирали нагрева. Посмотрите на схему. Насос запитан через эту часть нагревателя. То есть, если поттер не качает воду, первым делом проверяем, не перегорел ли нагреватель поддержания температуры.

Электрическая схема термопота: один из вариантов устройства

Если есть проблемы с ТЭНом подогрева, после его замены помпа заработает. Если заменить нагреватель — не вариант, можно «встроить» отдельную ветку питания помпы. Можно найти зарядку с подходящими параметрами (скорее всего требуется постоянное напряжение 12 В), разобрать корпус, а мост и предохранитель расположить где-то в корпусе. Придётся перепаять и вход, и подачу напряжения на помпу.

Если насос работает, но не качает воду

Если моторчик насоса гудит, но вода не подается, возможно он просто засорился. В таком случае надо разобрать весь тракт подачи воды, промыть от накипи. Должно помочь. Пошаговые действия:

Чистка или замена насоса на термопоте обходится не так дорого, как замена ТЭНа. Так что этот вид ремонтных работ вполне себе оправдан.

Часто встречаемые неисправности

Что может не работать и как понять причины.

На дисплее не горит ни одна индикаторная лампочка, чайник не включается. Проверяем сетевой шнур и каждое соединение проводов. Также проверяем терморегулятор, предохранитель, управляющий модуль.
При нажатии на кнопку не подается вода в чашку. Причина в помпе.
Не работает вторичное кипячение, термос не греет воду. Проверяем питающий модуль электрической платы.
Основное кипячение не работает. Проверяем терморегулятор.
Работает только подогрев. Проверяем тэн на кипячение.

Теперь немного подробнее – как это проверить и что можно сделать, чтобы все по новой заработало.

Сетевой провод

Сетевой шнур нужно прозвонить тестером. Если нашлась неполадка, то провод просто заменяют новым.

Микросхема

Нагревательные элементы

Не качает воду, не работает насос

Может не качать воду из-за элементарного засора.

Нетрудно устранить такую поломку, разобрав и почистив:

Снимите с насоса шланги, отсоедините помпу.
Открутите крыльчатку от корпуса.
Уберите накипь на крыльчатке.
Снимите крыльчатку, почистите магнит от грязи.
Если после чистки насос продолжает не работать, то возможно на двигателе перегорела обмотка, тогда придется купить новый насос. Устанавливая шланги обратно на патрубки, надежно закрепите их хомутами, чтобы исключить подтекание.

Не включается или не отключается

Не включается

Ещё одна из поломок — термопот не включается. Причин достаточно много, придётся перебирать всё по порядку.

Ещё одна из возможных причин того, что электропот не включается — отсутствие контакта. Плохая пайка рано или поздно обнаруживает себя либо полной, либо частичной неработоспособностью. Выход — обжать разъёмные контакты, пропаять подозрительные пайки.

Перегревает воду (не отключается) или не включается

Если термопот перегревает воду или постоянно её кипятит, а не просто подогревает время от времени. Если подогрев не включается. Все эти поломки имеют две причины — термопредохранитель (который отвечает за перегрев), либо в плате управления (это если модель более сложная).

Термодатчик для термопота

Датчик перегрева термопота в моделях подороже сделан на термореле. В керамический корпус запаян термистор с определённым порогом срабатывания. Устанавливают датчик так, чтобы он вплотную соприкасался с корпусом. Питание на нагреватели подаётся через контакты этого прибора. Когда корпус нагреется выше порога срабатывания он сработает и разомкнёт контакты.

При остывании ниже определённого значения (второй из параметров) термореле снова замкнёт цепь, ТЭН начинает греть воду. Так что все перечисленные выше поломки термопота связаны обычно именно с термодатчиком. Ремонт термопота в данном случае — замена датчика.

Замена термодатчика

Как уже говорили, он находится либо на дне, либо на корпусе. Выглядит как чёрная или белая круглая (обычно) «штучка» на металлической пластине. Датчик отсоединяется просто — надо нажать слегка на центральный лепесток контакта.

Ремонт термопота: датчик перегрева как выглядит и где находится

При желании его можно проверить. Берём мультиметр, ставим в режим измерения сопротивлений предел измерений. Прикасаемся щупами к выводам датчика. Должно быть сопротивление 0 Ом, то есть контакты замкнуты. Чтобы проверить работоспособность термистора, надо его нагреть, например, зажигалкой. При нагреве контакты размыкаются, сопротивление пропадает. Если так не выходит, то нужен ремонт. Берём аналогичный новый, ставим на прежнее место в корпусе и подсоединяем контакты.

Учтите нужно ставить именно такой, иначе прибор может неправильно работать. Например, KSD 201 термовыключатель с самовозвратом, а KSD 302S относится к приборам с принудительным включением.

Что еще может быть

Если датчик поменяли, а неисправность осталась, проверьте хорошо ли установлен датчик. Тыльная сторона должна плотно прижиматься к корпусу. Иногда остаётся воздушная прослойка, которая искажает реальную температуру, потому вода в термопоте перегревается.

Проверить надо еще и плату управления термопота

В моделях посложнее есть плата управления (в тех, что попроще, стоят только два светодиода -— на включение питание и ТЭНа). При ремонте внимательно посмотрите на качество пайки. Холодная (мутная или треснувшая пайка), шевелящиеся провода под слоем олова — это все возможные причины поломок.

Ещё стоит проверить кнопки управления. Они могут «залипнуть», постоянно подавая сигнал принудительного кипячения. Или, наоборот, при нажимании на кнопку нет замыкания контактов. Разобрать кнопку можно, но придётся повозиться.

Ну, и стоит посмотреть диодный мост в цепи питания. Если пробит один из диодов, питание может быть повышено. Ремонт термопота очевиден — проверяем все диоды на пробой, при необходимости меняем на аналогичный.

Разбор распространенных ситуаций и способы их решения

Приведем перечень наиболее часто встречающихся проблем – с инструкциями по их решению.

Термопот осуществляет постоянное кипячение

Проблема заключается в неисправности термовыключателей. Находятся они на днище устройства и сбоку корпуса.

Термореле

Термопот самостоятельно сливает жидкость

Если указанные действия были произведены, но агрегат все равно протекает, следует купить новую помпу.

почему насос не качает? Ремонт своими руками. Ручные и другие помпы для термоса. Как проверить универсальный насос в термочайнике?

Термопот

Разновидности
Как проверить?
Что делать, если насос не качает воду?

Если термопот медленно качает воду или вообще перестает ее подавать, то это свидетельствует о засорении или поломке отдельных деталей. Наиболее частая причина – неисправность насоса. Но не стоит сразу приобретать новый термопот, так как сначала нужно изучить характер проблемы, а потом уже можно попробовать устранить самостоятельно.

Разновидности

Вне зависимости от производителя термопота в самом устройстве всегда устанавливается насос. В свою очередь все насосы можно условно разделить на 2 большие категории:

ручные — которые качают воду только если человек несколько раз нажмет на специальную кнопку;
автоматический — обеспечить подачу воды после однократного нажатия на кнопку или переключения специального тумблера.

В зависимости от принадлежности к первой или второй категории меняется и внутреннее устройство водяного насоса. Итак, электронасос состоит из электродвигателя, на корпусе которого находится рабочая камера из прочного пластика. На вал того же электродвигателя надевается специальная крыльчатка, отвечающая непосредственно за перекачку воды. В более современных и дорогих моделях в этой части установлен дополнительный фильтр, предназначенный для очистки воды.

Важный момент! Если термопот оснащен встроенным фильтром, то причиной поломки как раз может быть засорение последнего.

Ручной или механический насос оснащен цилиндрическим насосом. Материал в меру мягкий и имеет складки, которые при необходимости сжимаются и раскладываются. Весь механизм полностью выполнен из пластика, и его можно активировать только при плотно закрытой крышке термопота.

Для работы насоса требуется абсолютная герметичность. Но даже при соблюдении этого условия насос не будет работать без вмешательства человека. Итак, при нажатии на соответствующую кнопку (обычно расположенную на крышке термопота) насос сжимается и нагнетает небольшое количество воздуха в верхний отсек камеры. Там образуется давление, которое выталкивает воду небольшими порциями. Примечательно, что чем сильнее человек нажимает на кнопку, тем быстрее выливается вода.

После нажатия механизм самостоятельно возвращается в исходное положение. Такой принцип работы могут иметь как универсальные термопоты, так и более современные модели, представленные в виде чайников-термосов.

Как проверить?

Чтобы самостоятельно проверить причину некорректной работы термопота, необходимо знать его внутреннее устройство. Итак, практически любой термопот состоит из следующих частей:

резервуар;
нагревательный элемент;
ручной или механический насос.

Именно последний компонент чаще остальных является причиной отсутствия водоснабжения.

Для того, чтобы проверить правильность работы этого механизма, нужно просто налить в термопот воду и попробовать ее откачать. Также зависит от типа насоса. Чтобы активировать автоматический насос, просто нажмите соответствующую кнопку на панели управления. А чтобы накачать воду с помощью цилиндрической формы, нужно нажать на нее не менее 2-3 раз.

Если подача воды не осуществляется или наблюдается тонкая струя, то имеет место засорение или поломка механизма. Можно попробовать разобрать термопот и устранить проблему самостоятельно.

Важный момент! Перед тем, как приступить к ремонту термопота, его необходимо отключить от сети, а всю имеющуюся внутри воду слить.

Что делать, если насос не качает воду?

Чтобы добраться до механизма, необходимо разобрать крышку термопота. Если внутри стоит автоматическая помпа, то поломка может быть следующей:

неисправность системы управления;
неисправность двигателя внутри электронасоса;
камера рабочего колеса забита твердыми отложениями.

Если внутри термопота стоит ручной насос, то причины поломки будут разные:

произошел разрыв пластиковой гофры насоса;
пришел в негодность силиконовый уплотнитель, расположенный непосредственно под крышкой термопота.

Примечательно, что все вышеперечисленные неисправности можно выявить визуально. То есть для этого не требуется никаких приборов и устройств для диагностики.

В механическом насосе чаще всего выходит из строя именно насос. В этом случае подача воды плохая (прерывистая и тонкая струя). Иногда на это влияет загрязнение, но чаще наблюдается именно разрыв. Пластиковый корпус не так надежен, как кажется на первый взгляд. А также от постоянного сгибания и разгибания материал со временем изнашивается.

Так как после разрыва помпы камера разгерметизирована, она уже не в состоянии полноценно накачать воздух. К сожалению, починить прохудившуюся деталь практически невозможно. Конечно, можно попробовать приклеить, но долго такая заплатка не прослужит. Эту деталь лучше заменить на новую, тем более что помпу можно приобрести в магазине за чисто символическую стоимость.

После получения нового насоса важно правильно и очень осторожно заменить старый. В большинстве моделей он застегивается на защелки, и если вы их сломаете, то придется покупать весь чехол. В этом случае замена обойдется примерно в две тысячи рублей.

Если дело не в помпе, то силиконовый уплотнитель, расположенный непосредственно под крышкой, подлежит замене. Эту деталь также можно приобрести в магазине. Замена может быть очень простой (достаточно поддеть ножом или отверткой прокладку). Если конструкция сложная, то ее нужно разобрать. Такую поломку можно устранить за 30 минут.

Если автоматическая помпа перестала включаться, то нужно также добраться до механизма и проверить его на твердые загрязнения. Если их нет, то скорее всего проблема в питании. В этом случае диагностику необходимо проводить с помощью специального прибора – мультиметра. Должна быть выполнена проверка питания.

Запускать тест нужно от шнура питания. Наиболее уязвимыми местами являются складки. Электродвигатель насоса питается от 12 вольт постоянного тока. С помощью мультиметра необходимо проверить диоды тока выпрямителя. Дело в том, что в одном направлении они должны пропускать ток, а в другом нет. Если мотор не работает, то необходимо заменить всю конструкцию.

Бывает так, что мотор работает хорошо, а насос все равно не качает воду. В этом случае обратите внимание на камеру — возможно она засорилась. Чтобы исправить сложившуюся ситуацию, его необходимо качественно очистить.

Если следовать инструкции, то произвести ремонт при возникновении любой из перечисленных проблем совсем не сложно. А чтобы насосы не загрязнялись, перед заливкой в термопот воду рекомендуется пропускать через фильтр.

В следующем видео информация представлена более наглядно.

Термопот не работает, причина в насосе. Что делать, если не работает кнопка подачи воды в термопот? Включение насоса термопота

Ремонт термопота своими руками при различных неисправностях

Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в устройстве предусмотрена функция подогрева. Несмотря на достаточно надежную конструкцию, устройство со временем выходит из строя, и возникает вопрос: можно ли отремонтировать термопот своими руками?

Устройство чайника-термоса

Прежде чем приступить к поиску причин, вызвавших неполадки в работе устройства, желательно немного узнать о его устройстве. Термопот состоит из пластикового или металлического корпуса, внутри которого находится металлическая емкость для воды. Устройство закрывается крышкой с расположенными на ней органами управления.

В любом термопоте есть 2 нагревателя: один для кипячения воды, а второй для поддержания нужной температуры. Для контроля нагрева жидкости до определенного значения в аппарате установлен термостат. Последний бывает 2 видов.

Бесступенчатая — характеризуется плавной регулировкой температуры воды в пределах от 60 до 100 градусов.
Ступенчатый — температурный режим регулируется по фиксированным значениям температуры, например, как в термопоте VITEK VT-1187 GY, Saturn ST-EK8032, а также в приборе MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов управления нагревом. Чем больше режимов, тем более гибко вы можете управлять устройством.

Но практика подсказывает, что в большинстве случаев для управления температурными показателями достаточно 3-х режимов. В недорогих моделях, таких как Магнит РТП-013 и МАГНИТ РТП-002, доступен только 1 температурный режим, который позволяет только кипятить воду.

Термопот также оснащен электронной платой (модулем управления) и электронасосом (помпой) для подачи подогретой воды из бака. Для подачи подогретой воды в чашку предусмотрено несколько режимов: ручной налив, автоналив и налив с помощью рычажка на носике. Такие функции наполнения есть, например, в Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Типичные неисправности

Наиболее частыми причинами поломок являются следующие части устройства:

сетевой провод;
модуль управления;
водяной насос;
электронагреватели;
термовыключатель.

Сетевой провод

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы «прозвонить» провод прибора тестером, его нужно отсоединить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите клеммы, к которым подключен шнур питания. Отсоедините шнур и начните «прозванивать» его тестером. Если шнур в порядке, можно переходить к дальнейшему устранению неполадок.

Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной проблемы может быть неисправный блок управления. Ремонтировать самостоятельно не рекомендуется, так как необходимо иметь определенные познания в радиоэлектронике. Лучше, если в сервисном центре отремонтируют чайник-термос.

ТЭНы электрические

Если после включения прибора он не кипит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы говорят о том, что возможно перегорел ТЭН или вышло из строя тепловое реле. Чтобы это выяснить, нужно разобрать агрегат.

В разных моделях агрегатов тип нагревательных элементов может отличаться. Их расположение также может отличаться. А вот алгоритм разборки устройства, в большинстве случаев, аналогичен. Чтобы узнать больше о том, как поменять ТЭНы, вы можете посмотреть видео.

водяной насос

Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, насос не работает из-за его неисправности. Чтобы добраться до помпы, потребуется разобрать устройство описанным выше способом. Сняв все части днища, вы увидите насос.

Если после удаления всех загрязнений насос не включается и нет подачи воды, то необходимо будет приобрести новый насос, так как эти признаки указывают на перегорание обмотки двигателя.

Иногда возникает ситуация, когда термопот не выключается и постоянно кипит вода. Или наоборот: вы налили воду, прибор ее нагревает, но отключается, когда жидкость еще не закипела. Почему это происходит? Эта ошибка может возникнуть, если термовыключатели неисправны. Их можно найти на дне и стенках бака. Для лучшего контакта с поверхностью используется специальная термопаста.

Термовыключатель, расположенный на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать некорректно: прибор может долго не отключаться при кипячении воды.

Для проверки работоспособности теплового реле необходимо отсоединить его от корпуса бака и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении «включено». Если проверить тестером, прибор покажет сопротивление 0 Ом.

Далее следует подключить 2 провода к выключателю и опустить его в доведенную до кипения воду. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это означает, что выключатель выключился и работает нормально. Если датчик не работает, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.

Выше были рассмотрены некоторые поломки чайника-термоса, которые можно полностью устранить без привлечения специалиста. В остальных случаях агрегат следует отнести в специализированный сервисный центр для ремонта. Но перед тем, как сдать устройство в ремонт, поинтересуйтесь, во сколько это вам обойдется. Чаще всего с финансовой точки зрения ремонт не оправдан, так как его стоимость будет в пределах цены нового термопота.

техник.эксперт

Ремонт термопота своими руками: популярные неисправности

Может ли термос вскипятить воду самостоятельно? Конечно можно, если это термопот. Это комбинация электрочайника и термоса. Как и любая другая техника, она подвержена поломкам. Поэтому нужно разобраться, можно ли отремонтировать термопот своими силами?

Устройство и принцип работы

Термопот — умный чайник. Разница в том, что:

помимо бака для воды имеет в корпусе электронасос;
есть модуль управления;
Колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет поддерживать заданную температуру, пока прибор подключен к сети. Поэтому все модели оснащены двумя ТЭНами. Один ТЭН кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие устройства, имеющие только функцию кипячения.

Есть модели с разными термостатами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, который плавно увеличивает температуру от 60 до 100 градусов Цельсия. А есть ступенчатый, который имеет заранее заданные фиксированные положения. Во многих моделях для управления температурными показателями используется всего три режима.

Насос нужен для подачи горячей воды из бака в чашку.

Имеет несколько режимов работы:

автозаполнение;
ручной разлив;
разлить с помощью рычага на носике.

Модуль управления установлен под крышкой. Плата отвечает за повторное закипание с помощью реле времени. А также для понижения сетевого напряжения для корректной работы насоса и реле времени.

Любая модель имеет термовыключатель, который управляется тепловым предохранителем. Такая защита нужна от перегрева и возгорания. Детали крепятся в нижней части корпуса устройства и на боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но все же хорошо иметь общее представление о том, как работает схема термопота. Тогда устранять мелкие неисправности можно будет, не имея специального образования. Например, починить шнур питания, выпаять и заменить неисправный конденсатор или заменить сгоревший ТЭН или насос самостоятельно.

Термостат имеет источник питания. Он состоит из импульсного трансформатора и диодного моста. Мы не рекомендуем залезать внутрь. Даже специалисты вряд ли захотят заниматься ремонтом. Скорее всего, они будут настаивать на полной замене. К элементам электрической цепи, соединяющим электрические детали, относятся: конденсаторы, резисторы, диоды, транзисторы и др. Они крепятся к электрощиту.

Мы уже упоминали электронасос, модуль управления и термозащиту. Они также включены в схему. Рассмотрим несколько ремонтных случаев, не требующих глубоких знаний.

Как разобрать устройство

Прежде чем что-либо ремонтировать, необходимо правильно разобрать устройство. Это необходимо, во-первых, чтобы найти и добраться до неисправности. Во-вторых, правильно собрать устройство обратно. В противном случае уже отремонтированный термопот просто не будет работать.

Почти все модели устроены одинаково. Зная общий принцип, вы сможете визуально во всем разобраться сами. Чтобы ничего не забыть и не перепутать при разборке, пошагово пройдем весь путь:

Распространенные неисправности

Что может не работать и как разобраться в причинах.

На дисплее не горит индикатор, чайник не включается. Проверяем шнур питания и каждое соединение проводов. Также проверяем термостат, предохранитель, модуль управления.
При нажатии кнопки вода не поступает в чашку. Причина в помпе.
Не работает вторичное кипячение, термос не греет воду. Проверяем модуль питания электрощита.
Основной кипячение не работает. Проверяем термостат.
Работает только обогрев. Проверяем ТЭН на закипание.

Теперь немного подробнее — как это проверить и что можно сделать, чтобы все снова заработало.

Сетевой провод

Шнур питания необходимо прозвонить тестером. Если есть проблема, то провод просто заменяется на новый.

Чип

В любом термопоте есть два модуля. Один для власти, другой для контроля. Смотрим детали на платах гетинакса, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обуглились, конденсаторы вздулись.

Детали можно паять и заменять рабочими. Запаяйте трещины паяльником. Если замененная деталь снова сгорит, значит где-то короткое замыкание и придется менять весь блок.

ТЭНы

Для проверки состояния ТЭНа сначала нужно его выпаять, а потом прозвонить. Если он все-таки перегорел, то починить ТЭН своими руками сложно. проще заменить на новый.

Не качает воду, насос не работает

Может не качать воду из-за элементарного засора.

Устранить такую поломку несложно путем разборки и чистки:

Снять шланги с насоса, отсоединить насос.
Отвинтить крыльчатку от корпуса.
Удалить накипь с рабочего колеса.
Снять крыльчатку, очистить магнит от грязи.
Если после чистки насос продолжает не работать, то возможно сгорела обмотка на двигателе, тогда придется покупать новый насос. При установке шлангов обратно на форсунки надежно закрепите их хомутами, чтобы предотвратить утечку.

Не включается и не выключается

Бывает, что термопот не выключается после закипания. А иногда при включении индикатор моргает и тут же гаснет. В обоих случаях необходимо проверить термовыключатели. В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они открываются. При снижении температуры в среднем на 20 градусов контакты снова замыкаются.

Проверить термовыключатель тестером. Для этого его необходимо отключить. При комнатной температуре тестер должен показывать 0 Ом. Если переключатель опустить в кипяток, то — бесконечность. При других показаниях деталь подлежит замене. Также нужно проверить, не высохла ли термопаста, которая используется для лучшего контакта с поверхностью.

На случай, если не сработает защита термовыключателя, имеется термопредохранитель, который размыкает цепь при температуре от 110 до 150 градусов. Иногда просто не восстанавливает контакт, тогда необходимо заменить предохранитель.

По окончании работ проверить электробезопасность ремонтируемого устройства. На корпусе не должно быть никаких контактов, кроме заземления!

Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько это будет стоить. Может быть, лучше купить новый умный чайник.

technopomosh.com

Что делать, если в термопоте не работает кнопка подачи воды?

Как решить эту проблему?

Элден

2 года назад

На подачу воды в термопот влияют две причины:

механическая, в основном из-за закупорки воды в результате образования накипи в каналах. Для устранения этой причины необходимо провести декальцинацию всей системы термопота, строго следуя инструкции. Используйте щадящие средства, чтобы не повредить резиновые элементы системы. В исключительных случаях чистить механически.
электрическая, заключающаяся в поломке электрических элементов (кнопок или помпы), либо в отсутствии контакта с указанными выше электрическими элементами. Лечится только после разборки. Нужно в первую очередь прозвонить всю линию и убедиться в подаче тока на насос и в последнюю очередь проверить сам насос. Это можно сделать, подав непосредственно на него напряжение, соответствующее параметрам насоса.

система выбрала этот ответ как лучший

4 недели назад

В термопоте три кнопки подачи воды — одна большая кнопка помпы для ручного впрыска, расположенная в верхней крышке, и две кнопки электропривода (помпы), одна сверху на панели управления и контроля, вторая за носиком из которого течет вода, снизу. При нажатии на любую из них из носика должна вытекать вода.

Если у вас есть опыт ремонта электроприборов, то читайте дальше, если нет, то лучше отнести в сервис.

Нужно определить какая из кнопок не работает — механическая помпа или электрическая. Вооружитесь крестовой отверткой и желательно мультиметром.

Все три кнопки выходят из строя порой очень редко, это если чайка не видела много времени и чистки и обслуживания.

Наиболее частая проблема выхода из строя электрокнопок – выход из строя мотора насоса или засорение крыльчатки и трубок накипью.

Здесь без разборки термопота не обойтись. В первую очередь отключите чайник от сети 220 вольт. Переворачиваем и достаем ремень, на котором чайник может крутиться стоя, видим длинные винты (обычно их два или три). Откручиваем винты, снимаем нижнюю крышку и попадаем в дно чайника, где находятся трубка, электронная плата управления и питания, помпа.

Обычно в такой ситуации я первым делом начинаю разборку помпы. Разделяем крыльчатку и двигатель

Иногда в отсеке крыльчатки много накипи, и не только мелкой накипи. Иногда даже лепестки отслоившейся твердой накипи просто заклинивают лопасти крыльчатки. Все нужно тщательно очистить.

Также очищаем магнит от посторонних предметов и возможной ржавчины —

Сборка в обратном порядке.

Также необходимо прозвонить тестером обе кнопки включения помпы, на предмет их правильного контакта во включенном положении. Сами провода редко выходят из строя, а вот места пайки плохо пропаяны — тоже проверьте их контакт.

Для более глубокого ремонта, если двигатель даже не гудит, следует проверить наличие напряжения на клеммах двигателя при включенных кнопках, двигатель обычно рассчитан на питание в диапазоне от 8 до 12 вольт постоянного тока. Это напряжение, которое должно подаваться на него с платы.

Если с напряжением все в норме, скорее всего обрыв статорной обмотки двигателя насоса — возможна только полная замена, перемотка экономически нецелесообразна.

больше года назад

Термопот (чайник-термос) может быть конструктивно разным, возможны индивидуальные нюансы от модели термопота.

А причин не работы кнопки несколько, есть такие которые можно починить, есть более глобальные (серьезные), в этом случае лучше полностью заменить термопот, ибо ремонт абсолютно не выгоден и может быть даже дороже, чем само устройство.

К «страшным» поломкам относится сгоревший ТЭН, подающий напряжение на помпу (помпу), отвечающую за подачу воды (поэтому не работает кнопка подачи).

Возможно не работает двигатель насоса, или проблемы с цепью питания насоса, нужно звонить.

Единственное, что можно сделать самостоятельно, это снять нижнюю крышку (дно) термопота (два или три винта, в зависимости от конкретной модели).

Снять и разобрать насос

но сначала проверяем соединительные трубки, возможно они намертво забиты накипью (такое часто бывает если вода жесткая и термопот давно не чистили) и это причина неработающей кнопки.

Снимите их и промойте.

Сборка в обратном порядке.

Если термопот на гарантии, то вообще не стоит его разбирать, несите в мастерскую.

Все работы, связанные с разборкой устройства, мы выполняем только обесточивая его (термопот).

3 года назад

Поделюсь своим опытом и дам совет.

Во-первых, если термопот еще на гарантии, отнесите его в сервисный центр, там бесплатно все починят.

Если проблематично и сдавать по гарантии не хочется, то можно попробовать устранить этот неприятный факт своими руками. Я прочитал много информации в Интернете по этой теме. Кому-то помог метод «удалить накипь и постучать по термопоту». Видимо, откуда-то слетела накипь, и автоматический насос снова заработал. Кто-то не решил задачу и ковшом наливает воду в чашку. Кстати, у многих термопотов плохо работает ручной насос, чтобы налить чашку, нужно нажать на нее 20-30 раз.

А вот собственно руководство по ремонту:

Сначала вам нужно открыть нижнюю крышку на дне вашего термопота. Отвертка, конечно.
Далее выкрутите все винты из коробки, которую вы видите перед собой. Необходимо открутить водяной насос, затем нужно разобрать его, не теряя гайки.
Чтобы было удобно разбирать и разбираться, рекомендую очень аккуратно снять с помпы один из подводящих патрубков, так будет легче ремонтировать.
И затем обратите особое внимание на магнит. Например, там могут скапливаться частицы накипи. Очистите их. Именно очистка всех деталей от лишнего, накипи — вот и решает проблему!

добавить в избранное ссылка спасибо брауни

2 года назад

Мои знакомые просто периодически кипятят с лимонной кислотой, просто кладут пачку 100 грамм на вес, кипятят в термопоте, потом промывают, то же самое делают и с электрочайником — примерно раз в два месяца.

До этого он действительно был настолько забит накипью, что не включался и вода не подавалась.

Даже при наличии соображений и элементарных знаний нужно периодически откручивать и чистить от мусора и осадка, так как кислота все не удалит, а если сами не знаете как отнести в мастерскую на сервис или вызвать мастера на дом.

Но я давал советы исключительно по этому варианту, чтобы термопот не разбился, а просто засорился.

Но причины могут быть куда плачевнее!, например, перегорание каких-либо компонентов платы или соединений или ТЭНов, а так же помп и элементарных кнопок.

Поэтому неисправности могут быть самые разные, например:

Не включается панель индикаторов и прибор вообще не работает. В этом случае проверьте все провода, все соединения, а также предохранитель и терморегулятор. Если причин несколько, то ремонт выполнить будет сложнее.

Работает только кнопка кипятить. Основное первое кипячение не проводят. В этом случае проверьте термовыключатель, расположенный внизу.

Первое закипание работает, а при повторном закипании термопот не включается. Вы должны проверить цепь на основной плате.
Воду можно только нагревать, термопот не кипит. Скорее всего перегорел ТЭН или сломался контакт.
Перестала работать функция подачи воды. Возникла проблема с цепью питания насоса. Довольно часто перегорает и дополнительный нагревательный змеевик, после чего на двигатель перестает поступать напряжение.

Если чистка не помогла, то прям мастеру дорого, тут, к сожалению, простой обыватель с любительским паяльником не справится с проблемой!

Знаете ответ?

См. также:

www.remotvet.ru

причины поломки и как отремонтировать самостоятельно?

Самая частая поломка термопота – нарушение функциональности кнопки подачи воды. Причин может быть несколько: износ механизма, попадание мусора, механическое повреждение. Какой бы ни была причина, исправить поломку достаточно просто. Рассмотрим, как отремонтировать кнопку подачи воды на термопот своими руками.

Термопот — инновационное современное устройство, сочетающее в себе функции чайника, фильтра и термоса. Цены на такие электроприборы относительно высоки, но оправданы качеством и долговечностью изделия. Однако даже самое дорогое оборудование может сломаться.

Термопот в рабочем состоянии

Прежде чем говорить о возможных неисправностях и их причинах, стоит разобраться с устройством термопота и принципом его работы. Основными составляющими чайника-термоса являются:

рамка;
нагревательные элементы;
электронная плата;
Двигатель постоянного тока;
плата управления;
термовыключатель;
плавкий предохранитель.

Нижняя панель термопота

Для осмотра внутренних частей прибора или его ремонта первым делом необходимо снять корпус. Он может быть керамическим, стеклянным, пластиковым или металлическим. Иногда встречаются термопоты из комбинированных материалов. Форма резервуара для воды может быть полуцилиндрической и прямоугольной. Вне зависимости от этого схема разборки устройства одинакова для всех моделей.

Нагревательные элементы расположены в нижней части электроприбора. Они могут быть как дисковыми, так и спиральными, похожими на электрический чайник. Однако термопот всегда снабжен двумя нагревательными частями: одна доводит воду до кипения, другая поддерживает постоянную температуру в приборе. Практика показывает, что спиральные термокотлы выходят из строя чаще, чем дисковые. Поэтому второй тип считается самым оптимальным выбором.

Термопоты также различаются по мощности, от которой зависит скорость нагрева воды и поддержание стабильного температурного режима (от 60 до 90 градусов). В ассортименте представлены устройства мощностью 600-2000 Вт.

Термопот в разобранном виде

Термопот считается полностью безопасным электроприбором для детей и очень удобен для использования пожилыми людьми, так как его не нужно поднимать и наклонять, чтобы налить воду в чашку. Оснащен специальным элементом для подачи воды – насосом. Эта деталь бывает двух видов: электрическая и механическая. Вода начинает поступать в чашку после нажатия кнопки «Подача воды», что очень часто может быть связано с неисправностями термопота.

Частые поломки термопота

О поломке термопота могут свидетельствовать следующие несоответствия в работе прибора:

Прибор не включается, индикатор не горит.
Основной кипячение не работает, включается только нагрев.
Нагрев не работает, а главный бойлер работает как надо.
Нет водоснабжения.
Вода нагревается долго, при этом сам термочайник быстро включается и выключается.
При нагревании устройство издает громкий шум.

Причиной неисправностей электрооборудования для этой цели могут быть такие детали, как: нагревательный элемент, электрошнур, конденсаторы, диоды, микросхема, микротрещины на плате и другое. другие

После некоторого времени работы термопот начинает медленно доводить воду до кипения. В этом случае неисправность может быть связана с чрезмерным образованием накипи. Эту проблему обычно устраняют с помощью специальных средств, которые можно купить в магазинах, или с помощью домашнего раствора лимонной кислоты.

Бывает, что вода попадает на само устройство, после чего начинаются проблемы, которые могут свидетельствовать о сбоях в микросхемах, платах. Рекомендуется проверить доски на наличие микротрещин, а также прожогов. Не рекомендуется паять какие-либо элементы, особенно неподходящим паяльником.

В случае, когда прибор перестал кипятить воду, первым делом нужно проверить ТЭНы, возможно ТЭН вышел из строя. Для начала специальными инструментами нужно прозвонить все детали, отвечающие за кипячение воды. Но специалисты не рекомендуют заменять сгоревшие ТЭНы, как показывает ценовая политика – это совсем не рентабельно в данном случае, лучше купить новый электроприбор.

Новый термопот

Загорание индикаторов может быть результатом неисправности предохранителей, термовыключателей или шнура питания. Шнур прибора необходимо проверять вместе с блоком, который находится внутри корпуса. Нужно прозвонить мультиметром и при негодности заменить на новый.

Что делать, если не работает кнопка подачи воды на термопоте

На панели управления термочайника обычно две кнопки: одна отвечает за подачу воды, другая за нагрев. Выход из строя первого может свидетельствовать о серьезной поломке электроприбора. Когда не работает кнопка подачи воды на термопот, можно думать о сбое питания насоса, перегорании спирали, в результате чего прекращается подача напряжения на двигатель.

Если устройство не работает при нажатии на кнопку «Подача воды», попробуйте сдвинуть его, внезапно появившаяся вода может свидетельствовать о том, что причина в контактах.

Панель управления термопотом

При проблемах с подачей воды в термочайник демонтируется насос электроприбора и проверяются все его составляющие:

соединительные трубки;
нагнетатель;
электродвигатель;
сами кнопки, которые вынесены наружу.

Соединительные трубы необходимо проверить на наличие грязи, накипи и т.п. Сам двигатель необходимо прозвонить с помощью любого внешнего источника напряжения. Для этого подойдут даже самые обычные батарейки. Некоторые умельцы используют автомобильный аккумулятор. Поломка устройства, когда не работает кнопка термопота, свидетельствует о том, что не реагирует электродвигатель, нормальное рабочее напряжение которого составляет 8 – 24 вольта. В случае с термочайником самостоятельный ремонт себя не всегда оправдывает; лучше обратиться в сервисный центр.

technosova.ru

Термопот – полезный бытовой прибор, изобретенный не так давно. Он совмещает в себе функции электрочайника и термоса, во многом похож на самовар. С одной стороны, он позволяет быстро вскипятить воду, с другой – позволяет поддерживать ее температуру длительное время. Однако даже такая бытовая техника время от времени нуждается в ремонте. Если вы хотите отремонтировать термопот самостоятельно, прежде чем приступить к работе, узнайте как можно больше о том, как устроено и функционирует это устройство. Для этого достаточно прочитать инструкцию, прилагаемую к устройству.

Все отопительные приборы устроены по одной схеме, отличаются только дополнительным функционалом и материалом, из которого изготовлены. Функциональные элементы устройства помещены в защитный корпус, поэтому для того, чтобы починить термопот своими руками, потребуется снять корпус. Жидкость заливается в бак из нержавеющей стали, в дно которого встроены два нагревательных элемента – ТЭН. Первый нагревает жидкость до кипения, а второй нагревательный элемент необходим для поддержания температуры. Все кабели имеют защитное керамическое покрытие, которое не позволяет кабелям соприкасаться со стальным баком.

В боковой части находится трубчатый предмет (водяной насос). Этот насос нужен для подачи воды. В различных модификациях падение напряжения на двигателе находится в пределах 8-24 В.

Стоит отметить электрощит, на котором установлена схема, необходимая для вторичного закипания. Кроме того, он необходим для преобразования напряжения. Сломанные контакты на этой плате можно починить своими руками, просто с помощью паяльника.

В дополнение к этой основной плате устройство также имеет модуль управления. Поддерживает работу клавиш подачи воды и вторичного отопления. Также к модулю подключены индикаторы, показывающие, в каком из доступных режимов работает оборудование в данный момент.

В нагревательном устройстве большое значение имеет термостат. Он монтируется в нижней или боковой части резервуара для воды. Для ситуаций, когда термостат по каким-то причинам не срабатывает, создан термопредохранитель. Исключает возможность перегрева и поломки термопота при его случайном срабатывании при пустом баке.

Выяснив, где находятся все ключевые элементы термопота, становится намного проще установить причину поломки и выполнить ремонт термопота самостоятельно. Но правильнее было бы осмотреть схему, разобраться во всех соединениях и какие детали подлежат замене. В некоторых случаях ремонт нецелесообразен, и за него не берутся даже специалисты.

Смотрите также: Ремонт блендера своими руками: устранение поломок

Частые поломки термопотов

Рассмотрим самые распространенные проблемы и способы их устранения.

Индикаторная панель не загорается и устройство вообще не работает. В такой ситуации необходимо осмотреть все провода и соединения, а также термостат и предохранитель. Если поломок больше одной, то ремонтировать устройство своими руками будет сложнее.
Работает только клавиша вторичного кипячения, но основное первичное кипячение не выполняется. В такой ситуации проверяется термовыключатель, расположенный внизу.
Основной кипящий работает, а с вторичным термопот не работает. Необходимо осмотреть модуль на основной плате.
Кипячение не работает, доступен только нагрев. Скорее всего, сгорел нагревательный элемент или оборвался провод.
Водоснабжение не работает. Есть неисправности в насосе. Это часто приводит к перегоранию змеевика дополнительного нагрева, что приводит к обесточиванию двигателя.

Корпус оборудования крепится винтами, которые необходимо открутить, предварительно вынув вилку из розетки. Внутри вы найдете бар, который нужно внимательно осмотреть. Всевозможные сгоревшие компоненты, без сомнения, указывают на конкретное место неисправности. Шнур аккуратно отделяется от устройства и проверяется тестером. Если причиной проблемы является кабель, вы можете быстро заменить его самостоятельно.

В стандартном термопоте два электронных модуля:

Для питания.
Для руководства.

Оба должны быть осмотрены на наличие вздувшихся конденсаторов, перегоревших резисторов, непригодных для использования предохранителей, оборванных дорожек. Поврежденные элементы заменяют новыми, контакты и пайку восстанавливают лужением.

Но в первую очередь необходимо проверить наличие предохранителей и их целостность. Если замена компонента не помогает, а вместо этого сгорает и замененная деталь, то неисправность кроется в вышедшей из строя из-за короткого замыкания электронике.

Номинал резисторов указан разноцветными полосками. Стандартный вопрос, как узнать, с какой стороны начинается и с какой стороны заканчивается разметка.

С конденсаторами намного проще — они вздуты. Как правило, новичков, ищущих способы ремонта термопота, мучает вопрос — что значит «вздутие»? Чтобы понять, достаточно хоть раз увидеть нерабочий конденсатор.

С диодами всегда больше проблем, да и ломаются они гораздо реже. Вам просто нужно отделить компонент и протестировать его с помощью тестера с обоих концов, чтобы узнать, работает ли он.

Порванные дорожки электронной схемы следует слегка зачистить, удалив с них слой лака. Затем поверхность лужится и покрывается припоем. Он будет работать так же хорошо, как и раньше.

Смотрите также: ремонт швейных машин своими руками

Насос качает воду для подачи через кран в ручном или автоматическом режиме. Насос достаточно простой, он включает в себя несколько несложных обмоток, с которыми сможет разобраться любой новичок. Все контакты должны называться парами. Также насос, демонтированный из корпуса, следует проверить, подав на него определенное напряжение. 12 вольт, необходимые для проверки насоса, можно получить от простых батареек или автомобильного аккумулятора.

Мы не рекомендуем менять металлические листы с клеммами на другие. Защиту от перегрева обеспечивают биметаллические выключатели. От исправности этого элемента во многом зависит долговечность устройства. Как правило, термовыключателей в нагревательном элементе больше одного, и один из них управляет характеристиками жидкости, а второй не допускает включения при пустом баке. В такой ситуации компонент ТЭНа нагревается до температуры более ста градусов и разрывает цепь питания.

Для улучшения контакта переключателей отопителя используется специальная паста, аналогичная той, что применяется между вентилятором и процессором ПК.

Этот чувствительный компонент работает очень просто. Когда окружающее пространство прогревается до заданной температуры, контакты выключателя нагревательного элемента размыкаются. Но как только температура падает на 15-30 градусов от этой точки, электропроводность возобновляется. К сожалению, узнать, к какому типу относятся данные элементы ТЭНа, невозможно, просто заглянув в инструкцию к термопоту. Однако поверхности элементов всегда маркируются, чтобы можно было подобрать оптимальную замену.

Смотрите также: ремонт кофемашин своими руками

Как правило, производитель не довольствуется простой системой защиты от перегрева и оснащает технику предохранителями. Это небольшие трубчатые элементы, прижатые вплотную к стенке резервуара или приклеенные к ней. При нагреве стального бака до критической температуры предохранитель ТЭНа перегорает и устройство не будет работать без его замены. Именно поэтому следует внимательно осмотреть технику на предмет наличия подобных дефектов.

Также с помощью тестера проверяется работоспособность биметаллического контакта. Перед началом проверки следует выпаять элемент ТЭНа.

Когда перегорают спирали нагревательных элементов, ремонтировать оборудование просто невыгодно. Бак слишком сложен, чтобы разбирать его самостоятельно, а изоляция и кабели довольно дороги.

После завершения ремонтных работ следует проверить безопасность устройства. Для этого следует определить сопротивление между вилкой и баком, а также между вилкой и наружным корпусом. В нормальной ситуации оно должно быть бесконечным.

www.techrevisor.ru

разборка прибора, причины поломок и их устранение

Термопот – дуэт термоса и электрочайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается за счет самоподогрева жидкости при ее охлаждении ниже заданного уровня. Процесс происходит непрерывно до тех пор, пока в чайнике есть жидкость, либо до его принудительного отключения от электрической сети. Но, как и любой другой электроприбор, эта методика тоже выходит из строя. Однако не стоит расстраиваться и сразу нести в сервис. Если поломка не очень серьезная, то отремонтировать термопот своими руками вполне возможно.

Принцип работы термопота

Чтобы разобраться в причинах поломок и лучше понять, как ремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в дело вступает модуль управления устройством, который с помощью термостата следит за установленной минимальной температурой жидкости и, как только она опускается ниже нормы, немедленно включает повторное кипячение. Для нагрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его действие очень скоротечно.

Из-за больших габаритов и значительного веса термопота предусмотрен встроенный насос для наливания кипятка в чашку. Он может питаться от электричества, как и продукты Marta. Такой насос допускает возможность настройки автозаполнения через модуль управления. Есть еще механический (ручной) насос, как у MAGNIT RTP-002, тогда жидкость нагнетается в кружку вручную через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и термос Bravo TA-65 S) имеют оба типа насосов.

Помимо вышеперечисленных деталей (модуль управления, термостат, два ТЭНа и помпа) в схему обязательно входит термостат (иногда два, как у изделий Maxwell и Scarlett) и термопредохранитель. Их основная задача – не допустить перегрева и воспламенения устройства. Для корректной работы электронасоса и модуля управления предусмотрен блок питания с понижающим трансформатором.

В основном все термопоты работают по одной общей схеме и отличаются только мелочами. Например, некоторые модели оснащены таймером автоматического включения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях от Витек и Магнит). Но есть термопоты (например, чайник-термос Polaris PWP 4012D), который сочетает в себе практически все полезные функции.

Разборка термопота

Для быстрого поиска и устранения неисправностей термопот необходимо разобрать. А так как все модели имеют схожую структуру, то есть и общий алгоритм действий. Разобрать устройство несложно, для этого достаточно следовать следующей инструкции:

отключить устройство от сети и вылить из него воду;
открутить винты внизу;
снимите хомуты с кольца и открутите ослабленные винты;
снять поддон;
демонтировать насос, предварительно отсоединив от него шланги;
снять крышку термопота для удобства установки прибора на стол вверх дном;
открутить печатную плату и отодвинуть ее в сторону, чтобы не мешалась;
открутить винты, скрытые под прокладкой платы;
снять днище вместе с поддоном;
открутить еще 8 винтов крепления защитной крышки;
снять крышку и снять обогреватель.

Совет! Чтобы сборка термопота после ремонта не вызвала проблем, следует зафиксировать расположение проводов и деталей на камере.

Типовые поломки и их устранение

Для устройств, изготовленных по одной схеме, характерны типовые неисправности. Как их найти и устранить будет рассказано на картинках ниже.

Не включается

Если прибор не включается, то дело в нарушении контактов электрической цепи. Вопрос только в том, где произошел разрыв. Начать проверку нужно со шнура питания. Если он непригоден, замените провод на новый. Затем необходимо проверить все соединения обоих термовыключателей. Возможно, произошло аварийное размыкание, и из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение на термопредохранителе. Для проверки нужно отсоединить сомнительную часть и замкнуть провода напрямую. Если он работает, неисправная деталь заменяется новой.

Постоянно кипит вода

Ситуация, когда вода постоянно кипит, а прибор не отключается, может возникнуть только в самых бюджетных моделях с одним термостатом. Именно из-за его поломки термопот не выключается после закипания. Здесь следует сразу, без всяких проверок, поменять термовыключатель. В хороших и надежных образцах всегда есть резервный термостат. А некоторые производители устанавливают дополнительное управление в виде термопредохранителя, который подстрахует, если по какой-то причине обе защиты не сработают, а чайник постоянно кипит вода.

Отключается перед закипанием

Обычно это происходит только с устройствами, проработавшими более одного года. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем планировалось. Чтобы исправить ситуацию, можно попробовать временно подогнуть контакты у пластины. И лучшим решением будет замена термовыключателя.

Банальная накипь может быть виновата в том, что в термокотелке перестала кипеть вода. Оседая толстым слоем на нагревательном элементе, он снижает его теплопроводность. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат воспринимает это как угрозу пожара и размыкает электрическую цепь за мгновение до того, как вода закипит. Избавиться от накипи на нагревательном элементе можно, просто прокипятив раствор лимонной кислоты. Если это не поможет, то придется отсоединять ТЭН и чистить ножом.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут вызвать перегрев. Поиск трещин осуществляется визуально, а устранить их надежнее в мастерской.

Еще одной причиной поломки могут быть плохие контакты. При этом следует проверить все соединения с проводами ТЭНа и термовыключателя. При необходимости контакты припаиваются.

Кнопка подачи воды не работает

Если не работает кнопка подачи воды, то причин может быть несколько. Прежде всего, это могло произойти из-за блокировки в системе. Мусор – это чаще всего частицы накипи, которые оседают на стенках труб и шлангов, постепенно уменьшая их просвет. Это в итоге приводит к тому, что насос не качает воду.

Для удаления накипи также необходимо использовать лимонную кислоту или уксус путем кипячения с ними воды в аппарате. В случае нерастворимого мусора потребуется полная разборка насоса и всей системы водоснабжения. Для этого отсоедините все шланги и продуйте их. Сам насос следует разобрать следующим образом:

отсоединить его от корпуса устройства;
открутить крыльчатку и очистить ее от накипи;
очистить магнит от грязи.

Совет! Если после чистки все также не качает помпа, это может означать, что сгорела обмотка на двигателе. И такие поломки лучше и надежнее устранять в сервисе.

Кнопка заливки жидкости не работает даже при плохих контактах на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю цепь на наличие обрывов. При выходе из строя второго нагревательного элемента двигатель электронасоса больше не получает напряжения.

Важно! Если у термопота всего один электронасос, а подача воды не работает, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящем индикаторе

Если прибор не греет воду при горящем индикаторе, первым делом нужно проверить ТЭН. Но если ТЭН исправен, то причина может быть в электрической цепи. То есть термопот не греет воду, а лампочка горит, если в цепи стоит предохранитель после перегоревшего индикатора. Для устранения проблемы неисправную деталь необходимо заменить.

Другие неисправности

При длительной или неправильной работе термочайника могут возникнуть другие проблемы.

Повторное закипание не работает — причину надо искать в дополнительном отопителе и модуле управления.
Нет основного закипания, а кнопка повторного закипания работает — надо проверить термостат.
Термопот работает только на обогрев, но не кипит — виной тому сгоревший основной ТЭН.

Профилактика

Чтобы термочайник работал долгие годы и постоянно находился в исправном состоянии, следует проводить регулярные профилактические работы.

Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого тщательно промойте колбу под проточной водой.
Раз в полгода желательно разбирать устройство для удаления всего внутреннего мусора и механической очистки от осадка, с которым не справилась кислота. Попутно нужно проверить все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или трудности, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Термопот прослужит долгие годы без серьезных нарушений в работе при соблюдении инструкции, бережном обращении и периодическом обслуживании.

hitech-online.ru

схема, термос не кипит и не качает воду, термопредохранитель своими руками

Отремонтировать термопот своими руками вполне реально, даже не имея специальных знаний в электрике. Термопот был изобретен совсем недавно. После кипячения воды чайник недолго сохраняет ее горячей. Именно термопот помогает поддерживать температуру воды длительное время. Вы всегда можете выпить чай, и вам не придется его кипятить и ждать. Но, как и любой технический инструмент, термопот ломается, и его приходится ремонтировать. Как это сделать самостоятельно далее в статье.

Схема термопота

Термопот в древности называли самоваром, сейчас его ласково называют горшочком. Он может не только кипятить воду, но и поддерживать ее горячей, как термос. Но если гончар сломается, не обязательно вызывать мастера и нести его в ремонт. Вы можете сделать работу самостоятельно. Перед использованием каждого бытового прибора необходимо ознакомиться с инструкцией. Поймите, как правильно использовать предмет, и что продлит его использование. Например, в термокастрюле по статистике часто ломается панель индикации, клавиша первичного закипания, вторичного закипания, функция закипания и подача воды.

Все эти поломки происходят из-за воздействия высокой температуры на все элементы устройства. Например, корпус, защищающий все устройство, не должен нагреваться при кипячении.

Очень популярны термопоты: Polaris, Vitek, Elenberg, Scarlett и Alice. Схема термопота достаточно проста, чтобы в ней разобрался непрофессиональный электрик. Но все равно схема есть схема, и лезть в нее без минимальной подготовки не рекомендуется. Поэтому, если термопот вообще не кипятит воду или не выполняет функцию термоса, то для начала нужно исследовать его схему и понять принцип работы.

Схема работы термопота:

Все элементы находятся под защитным кожухом;
Резервуар для воды изготовлен из нержавеющей стали;
Нагревательные змеевики устанавливаются внизу;
Одной спиралью термопот нагревает, второй поддерживает температуру воды;
Термопот перекачивает воду с помощью водяного насоса.

Термопот работает следующим образом: после залива воды в сам термопот крышка закрывается и прибор включается. Одна спираль начинает кипятить воду. Термопредохранитель отключает изделие, как только вода достигает нужной температуры. Вода охлаждается до желаемой температуры, заданной пользователем. Сама температура поддерживается вторым нагревательным элементом. В качестве термопредохранителя рекомендуется использовать Sheng Ping SPF 139.многоразовый. Поэтому при поломке термопота придется его полностью разбирать, снимать крышку с кнопкой, проверять ТЭН и выяснять, почему он сломался.

Продукция разных производителей имеет свои особенности. Например, в устройстве Vitek есть специальная кнопка для налива воды в чашку. Эту кнопку еще называют помпой или помпой. С его помощью можно набрать в чашку горячую воду и не обжечься. Плата термопота Vitek называется RSP22, она доступна и ее легко сделать в специальных сервисах.

Быстрый ремонт термопота: частые поломки

Если термопот постоянно ломается, то нужно отнести его в ремонт или разобраться с проблемой самостоятельно. Начинать ремонт чайника лучше с разборки корпуса, снятия нижней пластиковой части, откручивания всех болтов. После этого открывается доступ ко всей электронике. Электрическая часть изделия открыта для устранения неполадок. Принципиальное значение имеет ремонт термопота после полного разбора. Оценив все комплектующие с учетом инструкции, можно установить причины поломки – возможно, сломался бак из нержавейки.

Причины, по которым термопот не работает:

Не выключается панель дисплея. Есть и наоборот, полное отсутствие работы устройства и панели индикации. В этом случае нужно проверить все провода и контакты. Проверьте регулятор кипения.
Главный выключатель не работает. Проверьте все температурные переключатели и проверьте, правильно ли работает электрическая цепь, расположенная в нижней части переключателя.
Вода нагревается, но не кипятится. При включении кипячения термопот отключается и не выполняет свою основную функцию кипячения. При этом проверяют контакт на разрыв или всю кипящую часть.

Если термопот не греется из-за поломки 2-х спиралей, то ремонтировать его нет смысла. Это займет много времени и большую сумму денег. При массе недостатков проще новый взять, ибо ремонт проводки и бака в сумме будет дорого.

Первая помощь: когда в термопоте не кипит вода

Самое главное, проверьте настройки в панели управления. Возможно, отключена функция кипячения, и термопот включается только в режиме нагрева. Тогда выясняется, что неисправности нет, а значит, и устранение сломанной детали не нужно. Настройки в порядке, но вода не кипит — проверьте датчик температуры и ТЭН. Если элементы плохо работают, то их необходимо заменить новыми.

Как разобрать термопот:

Снимите верхний элемент — крышку. Затем снимите кольцо, которым внутренний бак крепится к корпусу.
Снимите все крепления — винты и болты.
Снимите дно термопота.

Для всех этих манипуляций пригодится отвертка. Чтобы добраться до электронной начинки устройства, нужно снять все элементы, и только после этого можно ремонтировать устройство. Термопот может выполнять множество функций, например, заменить термокружку. Но что толку от этого, если воду там не кипятят — ни чай, ни кофе не заварить.

Но, прежде чем разбирать устройство, нужно точно знать, где что крепится и сколько частей было до разборки.

Термовыключатели имеют функцию кипячения. Обычно они располагаются внизу изделия или вдоль стенок. Чтобы термовыключатель не расплавился, его обрабатывают специальным раствором. Чтобы проверить элемент на работоспособность, его нужно вытащить и оставить включенным, прикрутить к нему провода, и поместить в воду. При всем этом нужно проверить сопротивление. Он не должен находиться вне воды, если он увеличился в воде, то деталь рабочая и поломка не в ней. Если все наоборот, то неисправен термовыключатель.

Замена помпы, если термопот не качает воду

Бывает, что термопот работает, кипит, нагревает и держит воду теплой столько, сколько нужно, но налить воду не получается — клапан сломан, и вода подача невозможна. И вообще непонятно, какой вариант лучше: сломанный ТЭН или функция подачи. Такая поломка свидетельствует о неисправности помпы (помпы) для нагнетания воды в кружку. Затем необходимо разобрать машину и осмотреть подозрительный элемент.

Как добраться до насоса:

Сняв металлический корпус, отсоедините трубы от насоса. Если на проводах обнаружена накипь, от нее необходимо избавиться.
Отсоедините сам насос от бака и корпуса, стараясь при этом не потерять все мелкие детали.
После отключения насоса и электродвигателя удалите всю накипь, мешающую правильной работе устройства.

Как и любой бытовой прибор, термопот нуждается в уходе и уходе. Вы можете очистить его от накипи в домашних условиях, используя лимонную кислоту, уксусную кислоту и пищевую соду. Очищать термопот нужно сразу, при появлении первой накипи. Если изделие начинает издавать подозрительные звуки, то чистка тем более необходима. Это первый призыв о помощи.

Если после всех этих манипуляций нет подачи воды, то надо менять сам насос — купить новый. Нет смысла ремонтировать поврежденный насос.

Чистка содой и кислотой осуществляется в соответствии с размером самого изделия. Можно использовать специальные чистящие средства, только внимательно изучите состав. У лимонной кислоты есть свои недостатки — ее иногда не хватает на один чайник. А вот после закипания воды с лимонной кислотой важно потом протереть чайник мягкой тканью. Запаха после кипячения нет, можно совмещать с уксусом. Уксусная кислота удаляет накипь мгновенно, но избавиться от аромата после этого очень сложно. После необходимо несколько кипячений и чистка специальным средством, поэтому лучше чистить смесью лимонной кислоты и уксуса.

Ремонт термопота своими руками (видео)

Термопот — очень удобная вещь для дачи и отдыха. Вода будет все время горячей, в холода не нужно будет постоянно бегать к плите и ставить чайник. Можно просто подойти и налить горячей воды, это упрощает жизнь и экономит время. Поставив утром термопот, после душа можно сразу пить кофе, не беспокоясь о том, что чайник закипит, а вода моментально остынет.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Устройство Термопот

Термопот – инновационное современное устройство, сочетающее в себе функции чайника, фильтра и термоса. Цены на такие электроприборы относительно высоки, но оправданы качеством и долговечностью изделия. Однако даже самое дорогое оборудование может сломаться.

Термопот в рабочем состоянии

Прежде чем говорить о возможных неисправностях и их причинах, стоит разобраться в устройстве. Основными составляющими чайника-термоса являются:

каркас;
нагревательные элементы;
электронная плата;
Двигатель постоянного тока;
плата управления;
термовыключатель;
плавкий предохранитель.

Нижняя панель термопота

Для осмотра внутренних частей устройства или его ремонта первым делом необходимо снять корпус. Он может быть керамическим, стеклянным, пластиковым или металлическим. Иногда встречаются термопоты из комбинированных материалов. Форма резервуара для воды может быть полуцилиндрической и прямоугольной. Вне зависимости от этого схема разборки устройства одинакова для всех моделей.

Термопот в разобранном виде

Частые поломки термопота

О поломке термопота могут свидетельствовать следующие несоответствия в работе прибора:

Прибор не включается, индикатор не горит.
Основной кипячение не работает, включается только нагрев.
Нагрев не работает, а главный бойлер работает как надо.
Нет водоснабжения.
Вода нагревается долго, при этом сам термочайник быстро включается и выключается.
При нагревании устройство издает громкий шум.

Новый термопот

Что делать, если не работает кнопка подачи воды на термопоте

Панель управления термопотом

соединительные трубки;
нагнетатель;
электродвигатель;
сами кнопки, которые вынесены наружу.

Соединительные трубы необходимо проверить на наличие грязи, накипи и т.п. Сам двигатель необходимо прозвонить с помощью любого внешнего источника напряжения. Для этого подойдут даже самые обычные батарейки. Некоторые умельцы используют автомобильный аккумулятор. Поломка устройства, когда не работает кнопка термопота, свидетельствует о том, что не реагирует электродвигатель, нормальное рабочее напряжение которого составляет 8-24 вольта. В случае с термочайником самостоятельный ремонт себя не всегда оправдывает; лучше обратиться в сервисный центр.

Частые поломки термопотов

Рассмотрим самые распространенные проблемы и способы их устранения.

Индикаторная панель не загорается и устройство вообще не работает. В такой ситуации необходимо осмотреть все провода и соединения, а также термостат и предохранитель. Если поломок больше одной, то ремонтировать устройство своими руками будет сложнее.
Работает только клавиша вторичного кипячения, но основное первичное кипячение не выполняется. В такой ситуации проверяется термовыключатель, расположенный внизу.
Основной кипящий работает, а с вторичным термопот не работает. Необходимо осмотреть модуль на основной плате.
Не работает кипячение, доступен только нагрев. Скорее всего, сгорел нагревательный элемент или оборвался провод.
Водоснабжение не работает. Есть неисправности в насосе. Это часто приводит к перегоранию змеевика дополнительного нагрева, что приводит к обесточиванию двигателя.

В стандартном термопоте два электронных модуля:

Для питания.
Для руководства.

Насос перекачивает воду для подачи через кран в ручном или автоматическом режиме. Насос достаточно простой, он включает в себя несколько несложных обмоток, с которыми сможет разобраться любой новичок. Все контакты должны называться парами. Также насос, демонтированный из корпуса, следует проверить, подав на него определенное напряжение. 12 вольт, необходимые для проверки насоса, можно получить от простых батареек или автомобильного аккумулятора.

Как правило, производитель не ограничивается простой системой защиты от перегрева и оснащает оборудование предохранителями. Это небольшие трубчатые элементы, прижатые вплотную к стенке резервуара или приклеенные к ней. При нагреве стального бака до критической температуры предохранитель ТЭНа перегорает и устройство не будет работать без его замены. Именно поэтому следует внимательно осмотреть технику на предмет наличия подобных дефектов.

Среди всевозможной бытовой техники многие найдут электрический чайник, но не обычный, а чайник-термос. Другими словами, термопот.

Несмотря на довольно солидную конструкцию этих «чудо-чайников», они также выходят из строя из-за неисправности электрических компонентов.

Поскольку стоимость нового чайника-термоса достаточно высока (в 3-5 раз выше стоимости обычного электрочайника), во многих случаях самостоятельный ремонт термопота не только оправдан, но и необходим.

Рассмотрим конструкцию, характерные неисправности термопотов и методы их устранения на примере ремонта чайника — термоса марки Elenberg TH-6012.

Разборка чайника-термоса.

Корпус термопота легко разбирается. Жесткость конструкции придают два болта или самореза, которыми прикручивается нижняя пластиковая часть. Болты можно спрятать под круглой пластиковой подставкой, благодаря которой термопот можно поворачивать в горизонтальном направлении. Открутив оба болта и сняв пластиковое дно термоса, можно получить доступ к электрической части. Для удобства диагностики можно снять наружный металлический кожух, предварительно отсоединив от него заземляющий провод, идущий от среднего (заземляющего) вывода розетки.

Большинство термосов имеют одинаковую конструкцию, независимо от производителя. Отличия заключаются в отсутствии некоторых дополнительных блоков защиты и функциональных дополнений (подсветка уровня воды, звуковое оповещение и т.п.).

Из каких частей состоит термопот:

Бак из нержавеющей стали.

Два нагревательных элемента встроены в дно металлического бака. Один нагреватель является основным и используется для кипячения воды. Еще один нагреватель используется для поддержания нагрева воды. На фото показаны выходы этих нагревателей. Контакт 3 является общим для нагревательных змеевиков. Для исключения электрического контакта с металлическим баком на выводы надеты керамические шарики.

Электродвигатель постоянного тока , служащий для подачи воды. Его еще называют водяным насосом. Имеется в виду вся конструкция, объединяющая двигатель и соединительные трубы, по которым подается вода, а также нагнетатель, совмещенный с валом двигателя.

Напряжение питания двигателя постоянного тока 8 — 12 Вольт. (в некоторых моделях 24 В.)

На основной плате смонтирована схема реле времени, включающая в режиме принудительного (повторного) кипячения и радиоэлементы, служащие для формирования напряжения питания, как самого реле, так и двигателя постоянного тока.

Основная электронная плата термопота

На плате управления расположены кнопки режима работы термоса: « Повторное кипячение » и « Подача воды ». Также на плате управления смонтированы индикаторы работы термопота, роль которых осуществляется красным (режим кипячения) и зеленым (режим поддержания отопления) светодиодами

Плата управления и индикации

Внешняя панель

Термовыключатель представляет собой пластиковый или керамический корпус, внутри которого находятся два биметаллических контакта. В зависимости от версии контакты либо замкнуты, либо разомкнуты. В термовыключателях, которые используются в термопотах, контакты нормально замкнуты. При воздействии верхней предельной температуры контакты размыкаются. При остывании контактов до температуры сброса, обычно равной значению на 15 0 -20 0 -25 0 С ниже верхнего порога, биметаллические контакты снова замыкаются. Таким образом, термовыключатель представляет собой самовосстанавливающийся температурный контакт с фиксированной температурой срабатывания и сброса.

В рассматриваемом термопоте Elenberg на дне бака установлен один термовыключатель. Он служит для отключения основного нагревательного элемента при достижении температуры кипения воды. Термовыключатель имеет маркировку KSD 302, температура срабатывания 100 0 С. Максимальный ток через контакты термовыключателя ограничен до 10А, допустимое переменное напряжение 250 В.

Термовыключатель имеет вертикальные штампованные клеммы для подключения разъемов и фиксированный фланец для монтажа. Как правило, на корпус термовыключателя в местах термоконтакта наносится белая теплопроводная паста. Улучшает теплообмен между металлическим баком и термовыключателем.

Точно такой же термовыключатель установлен сбоку нержавеющего бака примерно посередине. Он также имеет фиксированный фланец. Выходы горизонтальные. Рабочая температура этого термовыключателя 105 0 — 110 0 С. Он выполняет функции защитного. Если вдруг по неосторожности термобак был включен без воды, то металлический бак быстро нагревается до критической температуры 105 0 — 110 0 С, и, следовательно, контакты термовыключателя размыкаются полностью обесточивая электроприбор. . В случае, если защитный термовыключатель не срабатывает, то срабатывает защитный термопредохранитель, рабочая температура которого может быть в пределах 125 0 — 150 0 С. Термопредохранитель устанавливается рядом с защитным термовыключателем и нажимается металлическим стержнем к корпусу бака (см. фото).

В некоторых случаях в днище бака также можно найти защитный термопредохранитель. Все зависит от модели термометра. Так, например, в термопоте DELTA DL-3003 На дне бака закреплен защитный термопредохранитель. Температура его эксплуатации 135 0 С. Нередко причиной неисправности термопота является как раз защитный термопредохранитель. Он просто «намертво» размыкает электрическую цепь. В этом случае термопот просто полностью отключен от сети и на передней панели нет индикации (светодиоды не горят).

В отличие от термовыключателя, контакты термопредохранителя не восстанавливаются при охлаждении. Поэтому при устранении неполадок следует проверять его.

Стоит отметить, что часто причиной неработоспособности термопота является именно один из термовыключателей. Чаще это тот, который закреплен на дне бака. Это легко проверить. При комнатной температуре исправный термовыключатель представляет собой обычный проводник и при проверке омметром имеет практически нулевое сопротивление.

Если термовыключатель KSD 302 (или аналогичный) неисправен, его необходимо заменить. Но найти подходящий термовыключатель не всегда просто. В этом случае вы можете купить его в Интернете, например, на AliExpress.com. В параметрах поиска укажите сумму и тип доставки («Free Shipping» или бесплатно). При выборе смотрим на температуру срабатывания и тип выводов термовыключателя. Сроки бесплатной доставки почтой около 1-1,5 месяцев, имейте это в виду. О покупке радиодеталей на Али я уже рассказывал.

Схема чайника — термоса.

На рисунке представлена принципиальная схема термопота. Сама схема взята с сайта www.eleczon.ru, но перерисована с небольшими дополнениями. Эта схема практически полностью соответствует схеме электрочайника — термоса Elenberg TH-6012.

Схема чайника-термоса

На схеме под обозначением S1 и S2 показаны термовыключатели (серия КСД 302). Термовыключатель S1 – это тот, который устанавливается посередине бака и последовательно с цепью подачи сетевого напряжения 220 вольт подключается ко всей электрической части термопота. Последовательно с ним включен термопредохранитель F1, который, как уже было сказано, выполняет функцию защитного.
Второй термовыключатель S2 установлен на дне бака. Через этот термовыключатель подается напряжение на кипящий змеевик.

Р1 — трехполюсный сетевой разъем со средней клеммой заземления.

Алгоритм работы термовыключателя S2 прост. Как только термопот подключен к сети, S2 находится в замкнутом состоянии и пропускает ток через кипящий змеевик. Как только температура воды достигает 100 0 С, контакты S2 размыкаются. Контакты S2 снова замыкаются только тогда, когда в бак добавляется холодная вода по мере ее израсходования. В этом случае температура воды будет ниже температуры сброса термовыключателя S2, и он снова включится.

Если теплая вода из термопота расходуется неактивно, то достаточно нагрева с дополнительным змеевиком Th3, чтобы поддерживать температуру воды выше температуры сброса S2.
Если необходимо повторно вскипятить воду без доливки, то для этого используется контур принудительного нагрева. Суть ее работы в следующем:

Параллельно с S2 подключены контакты реле S1.1, которые замыкаются при включении схемы рекипятления. Змеевик основного кипящего нагревателя обозначен как Th2. Реле времени собрано на транзисторах VT1, VT2. В некоторых моделях используется один транзистор. Два используются здесь, чтобы увеличить усиление. Стоит обратить внимание на электролитический конденсатор С3. Те, кто уже знаком с электроникой, уже догадались, зачем нужен этот конденсатор. Кратковременным нажатием на кнопку S4 (« Reboiling «), конденсатор С3 успеет зарядиться импульсами тока через диод VD6. Диод нужен для того, чтобы на конденсатор не поступало переменное напряжение. Помните о свойствах электролитических конденсаторов.

Далее под действием напряжения заряженного конденсатора С3 транзисторы VT1, VT2 открываются. При этом ток протекает по обмотке реле К1, и реле переключает контакты S1.1. Цепь питания основной спирали Th2 замкнута. Примерно через 30-40 секунд конденсатор С3 разряжается и транзисторы VT1, VT2 закрываются, обесточив катушку реле К1. Следовательно, контакты S1.1 размыкаются и спираль Th2 обесточивается. Так работает схема повторного (принудительного) нагрева.

Элементы С1, VDS1, С2 — выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор С1 «гасит» избыточное напряжение. Электролитический конденсатор С2 сглаживает пульсации тока после мостового выпрямителя VDS1. Эта схема плоха тем, что электронная схема реле гальванически связана с сетью, что снижает электробезопасность.

Примечание :

В некоторых моделях термопотов вместо гасящего конденсатора С1, как в сетевых адаптерах, может использоваться небольшой понижающий трансформатор. Это повышает электробезопасность конструкции, так как используется понижающий трансформатор, который одновременно служит гальванической развязкой от сети. Кроме того, с этого же трансформатора снимается и питающее напряжение для двигателя подачи воды.

Поэтому, если найдете в термопоте трансформатор, не удивляйтесь.

Во время работы термопота змеевик поддержания нагрева постоянно включен! Работает всегда, пока термопот подключен к сети. По этой спирали (Th3) напряжение подается на двигатель М1 (водяной насос). Поскольку двигатель М1 постоянного тока, переменное напряжение выпрямляется диодами VD1, VD2. Спираль Th3 и диод VD1 служат делителем напряжения.
Для включения мотора подачи воды нажмите кнопку S3 (« Водоснабжение «). Аналогичную функцию выполняет клавиша S4, срабатывающая при нажатии краем кружки.

По спирали Th3 протекает пульсирующий ток (одна полуволна сетевого напряжения), так как последовательно с ней включен мощный диод VD1.

Термопот – это дуэт термоса и электрочайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается за счет самоподогрева жидкости при ее охлаждении ниже заданного уровня. Процесс происходит непрерывно до тех пор, пока в чайнике есть жидкость, либо до его принудительного отключения от электрической сети. Но, как и любой другой электроприбор, эта методика тоже выходит из строя. Однако не стоит расстраиваться и сразу нести в сервис. Если поломка не очень серьезная, то отремонтировать термопот своими руками вполне возможно.

Принцип работы термопота

В связи с большими габаритами и значительным весом термопота, для наливания кипятка в чашку встроена помпа . Он может питаться от электричества, как и продукты Marta. Такой насос допускает возможность настройки автозаполнения через модуль управления. Есть еще механический (ручной) насос, как у MAGNIT RTP-002, тогда жидкость нагнетается в кружку вручную через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и термос Bravo TA-65 S) имеют оба типа насосов.

Помимо вышеперечисленных деталей (модуль управления, термостат, два ТЭНа и помпа) в схему обязательно входят термостат (иногда два, как у изделий Maxwell и Scarlett) и термопредохранитель . Их основная задача – не допустить перегрева и воспламенения устройства. Для корректной работы электронасоса и модуля управления необходим блок питания с понижающим трансформатором .

В основном все термопоты работают по одной общей схеме и отличаются только деталями. Например, некоторые модели оснащены таймером автоматического включения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях от Витек и Магнит). Но есть термопоты (например, чайник-термос Polaris PWP 4012D), который сочетает в себе практически все полезные функции.

Разборка термопота

отключить прибор от сети и вылить из него воду;
открутить винты внизу;
снимите хомуты с кольца и открутите ослабленные винты;
снять поддон;
демонтировать насос, предварительно отсоединив от него шланги;
снять крышку термопота для удобства установки прибора на стол вверх дном;
открутить печатную плату и отодвинуть ее в сторону, чтобы не мешалась;
открутить винты, скрытые под прокладкой платы;
снять днище вместе с поддоном;
открутить еще 8 винтов, удерживающих защитный кожух;
снимите крышку и снимите ТЭН.

Совет! Чтобы сборка термопота после ремонта не вызвала проблем, следует зафиксировать расположение проводов и деталей на камере.

Типовые поломки и их устранение

Не включается

Если устройство не включается, то дело в нарушении контактов электрической цепи . Вопрос только в том, где произошел разрыв. Начать проверку нужно со шнура питания. Если он непригоден, замените провод на новый. Затем необходимо проверить все соединения обоих термовыключателей. Возможно, произошло аварийное размыкание, и из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение на термопредохранителе. Для проверки нужно отсоединить сомнительную часть и замкнуть провода напрямую. Если он работает, неисправная деталь заменяется новой.

Постоянно кипит вода

Отключается перед закипанием

Обычно это происходит только с устройствами, проработавшими более одного года. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем планировалось. Чтобы исправить ситуацию, можно попробовать временно подогнуть контакты у пластины. И лучшим решением будет замена термовыключателя.

Виной может быть то, что в термокотелке перестала кипеть вода обычная шкала . Оседая толстым слоем на нагревательном элементе, он снижает его теплопроводность. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат воспринимает это как угрозу пожара и размыкает электрическую цепь за мгновение до того, как вода закипит. Избавиться от накипи на нагревательном элементе можно, просто прокипятив раствор лимонной кислоты. Если это не поможет, то придется отсоединять ТЭН и чистить ножом.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут вызвать перегрев. Поиск трещин осуществляется визуально, а устранить их надежнее в мастерской.

Другими причинами поломок могут быть плохие контакты . При этом следует проверить все соединения с проводами ТЭНа и термовыключателя. При необходимости контакты припаиваются.

Кнопка подачи воды не работает

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь это могло быть связано с блокировкой в системе . Мусор – это чаще всего частицы накипи, которые оседают на стенках труб и шлангов, постепенно уменьшая их просвет. Это в итоге приводит к тому, что насос не качает воду.

Для удаления накипи также необходимо использовать лимонную кислоту или уксус путем кипячения воды с ними в аппарате. В случае нерастворимого мусора потребуется полная разборка насоса и всей системы водоснабжения. Для этого отсоедините все шланги и продуйте их. Сам насос следует разобрать следующим образом:

отсоединить его от корпуса устройства;
открутить крыльчатку и счистить с нее накипь;
очистить магнит от грязи.

Совет! Если после чистки все также не качает помпа, это может означать, что сгорела обмотка на двигателе. И такие поломки лучше и надежнее устранять в сервисе.

Не работает кнопка заливки жидкости и при плохих контактах на самом ключе или в месте соединения проводов с электронасосом. Для устранения необходимо проверить всю цепь на наличие обрывов. При выходе из строя второго нагревательного элемента двигатель электронасоса больше не получает напряжения.

Важно! Если у термопота всего один электронасос, а подача воды не работает, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не нагревает воду, когда горит свет

Когда прибор не греет воду при горящем индикаторе, первым делом нужно проверить ТЭН. Но если ТЭН исправен, то причина может быть в электрической цепи. То есть термопот не греет воду, а лампочка горит, если в цепи стоит предохранитель после перегоревшего индикатора. Для устранения проблемы неисправную деталь необходимо заменить.

Другие неисправности

При длительной или некорректной работе термочайника могут возникнуть другие проблемы.

Не работает ребойлер — причину надо искать в дополнительном отопителе и модуле управления.
Нет основного кипячения, но работает кнопка повторного кипячения — Проверьте термостат.
Термопот работает только на обогрев , но не кипит — виной всему сгоревший основной ТЭН.

Профилактика

Чтобы термочайник работал долгие годы и постоянно находился в исправном состоянии, следует проводить регулярную профилактику.

Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого тщательно промойте колбу под проточной водой.
Раз в полгода желательно разбирать устройство для удаления всего внутреннего мусора и механической очистки от осадка, с которым не справилась кислота. Попутно нужно проверить все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или трудности, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Самые надежные термопоты

Термопот Китфорт КТ-2504 на Яндекс Маркете

Термопот Китфорт КТ-2503 на Яндекс Маркете

Термопот Polaris PWP 5010 на Яндекс Маркете

Термопот 8 Великий на Яндекс Маркете

Рынок

Термопот Китфорт КТ-2502 на Яндекс Маркете

причины и их устранение Вода из термопота течет плохо.

Дмитрий Иванов: Здравствуйте. Есть такая проблема. Термопот После того, как его наполнили водой ДО УРОВНЯ и включили, он закипел. А потом каждые 40-50 минут снова начинает кипеть. Что может быть???

первая вторая: А сколько там вольт

Вячеслав Каблаев: Видео очень понравилось! Все просто и объемно. А так понятнее даже мне тупому. Спасибо! Мой + и подписка!

Айдар Хузин: Здравствуйте, низкое давление, что можете сделать? Промывка не помогла (

Grey Fox: Здравствуйте, у меня такая проблема, сгорела спираль нагрева, я ее где-то разобрал, снял пару витков, подкрутил, заработало, но… после закипания, включается отопление и сразу загорается замок не давая налить воду в чем причина?

Отто Дитрих: нажимаю кнопку Блок, потом наливаю воду.Насос дергается, кнопка блокировки выключается.Что может быть

Уржум: Очевидно, внизу от жары пот хозяйки зачерпнул воды в раковину. Включил не дождался высыхания воды. В результате короткое замыкание и выход из строя транзистора. Инструкцию следует прочитать хотя бы один раз от корки до корки, там есть предупреждение о том, чего следует избегать. У многих нет ни одной поломки даже за 7 лет работы. Покрытие со временем отслаивается, потому что в горячую чашу аппарата наливается холодная вода. Внимания к этому ноль, сетчатый фильтр задерживает расслаивание, за ним нужно следить и удалять из сетки.

Надер Ибейдоу: Очень полезное видео… ..большое спасибо

Танки грязи не боятся.: Привет. У меня есть китайский термопот от METRO-CashEndCarry, названия нет, какой-то для продажи только в Метро. 4,2 литра с электронасосом. Недавно, после заполнения кружки кипятком, на несколько секунд стал включаться кипящий нагреватель. Что может быть? Вы сталкивались с таким дефектом?

Сергей: У меня вздулась цепь. Новый придумал и сделал https://files.icq.net/get/0ZZySij86dZ3S5mqoqfPum59f431b71ab

Ваха Патиев: привет у меня такая же проблема можно ли решить как думаете? то есть кипит но не подает воду смотрите пожалуйста и если можете ответить [email protected] вот так https://www. youtube.com/watch?v=zkpIl6GvEyQ

Дамир Ахметов: Здравствуйте, Олег, скажи-ка. Термопод новый китайского производства модель «Тиффани», в нем есть кнопка «подача воды», а «переподключения» нет вообще.. места на плате нет.. но самой кнопки нет.. так его надо использовать, или что вы скажете? ??

MoOvik: Кстати, пока делал, поменял диоды с 1000В на 400В, остальные характеристики те же, какие последствия?

MoOvik: но у меня не было тестера под боком, я посмотрел как вы проверяете мотор и он завелся и теперь у меня есть питание 12В от чайника))

Sony Bravia: !!! У меня аналогичный термопот Panasonic NC-EM40P, перестал кипятить воду, работает только в режиме нагрева. На 3:30 прозвонили контакты ТЭНа, жёлто-оранжевый звонит а жёлто-красный нет. Пытался найти в мастерских, но нигде ничего нет, наверное ТЭНы не поставляются, теперь ломаю голову что делать, жалко выбрасывать. Можете ли вы сказать мне, что? ..

Мохд Ризал Камаль: Привет, кто-нибудь может говорить по-английски . . я хотел бы знать, как вы проверяли динамо-машину (насос)? … Вы используете аккумулятор или электричество?

Сони Бравиа: !!! 5:12 у меня тоже облезло внутреннее покрытие, а теперь и тэн сгорел, не знаю где взять…(((

Петр Старыгин: Эй, подскажите пожалуйста, греется и не выключается

Андрей Малиновский: Подскажите какое рабочее напряжение двигателя насоса

Кирилл Стадник: У меня наоборот качает без перерыва, что посоветуете?

Как отремонтировать термопот своими руками

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термос».

Преимущества и недостатки

Кроме того, термопот позволяет сэкономить не только ваше время (не нужно ждать, пока нагреется вода), но и электроэнергию (не нужно каждый раз включать электроприбор, когда кто-то из домочадцев хочется выпить горячего чая или сварить кашу или другую еду).

Большое количество жидкости, четыре-пять литров, кипятить больше времени, чем в электрочайнике;

Причины поломки

Из этого видео вы узнаете какие существуют причины поломки термопар. Рекомендуем к просмотру!

Плата термопота от Vitek

Ремонт различных частей термопота

Шнур питания. Для ремонта шнура питания нужно открутить несколько винтов, на которых крепится корпус термопота. Внутри есть специальный блок, и визуально осмотрите все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, если он неисправен, заменяем его;

Чип. Обычный термопот имеет две микросхемы: питания и управления; осматриваем их визуально, чтобы выявить вздувшиеся конденсаторы, сгоревшие транзисторы, перегоревшие предохранители и другие поломки. Для замены элементов, вышедших из строя, необходимо использовать пайку не восстанавливающих контакты способов предъявления. Изначально при ремонте микросхемы нужно смотреть все ли предохранители на месте и целы ли они. Если вы заменили предохранитель, но термопот тоже не работает, причина поломки кроется в его электронной начинке. Так как в нем произошло короткое замыкание;
Конденсатор. Гораздо проще бороться с пробоем конденсатора. Так как они набухают и их легко определить по внешнему виду.
Диоды. Пробой диодов определить гораздо сложнее, радует, что ломаются они достаточно редко. Необходимо произвести выборку элемента и прозвонить его стороны, чтобы понять, в рабочем ли он состоянии;
Направляющие для досок. Чтобы привести в рабочее состояние оборванные дорожки на плате, их слегка зачищают наждачной бумагой, делают из них верхний слой лака. Блестящая поверхность выравнивается и покрывается слоем припоя;
Водяной насос. Также каждое устройство содержит специальный насос для подачи воды, как в автоматическом, так и в ручном режиме.
Ремонт термобака Panasonic не качает воду
Для термопота Vitek новый насос стоит около 30 долларов. Опытный электрик без труда определит, какая деталь вышла из строя. Также необходимо проверить пригодность насоса термопота.

Ремонт ТЭНов

В чем особенности вертикального отпаривателя для одежды Karcher, расскажет данная статья. не упустите свой шанс, читайте полезный материал!

По материалам сайта: http://tehnosektor.ru

Ремонт термопота своими руками насос не качает.

Как отремонтировать термопот своими руками.

Сегодня во многих сферах человеческой деятельности приоритетное место занимают различные технические устройства.

В кулинарии также есть много технологических инноваций, облегчающих нашу жизнь.

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термопот».

Это слово пришло из английского языка и буквально означает термопот или термос.

Преимущества и недостатки.

Главное преимущество термопота перед электрическим чайником в том, что в нем можно не только кипятить воду, но и хранить ее, поддерживая высокую температуру, как в термосе.

Температурный режим можно установить самостоятельно.

Большинство моделей оснащены четырьмя режимами нагрева воды.

Способен поддерживать нужную вам температуру в течение нескольких часов.

Вода остается горячей, как будто ее только что вскипятили, но при необходимости вы можете выбрать более низкие тарифы.

Купив термопот, всегда будет вода нужной температуры, например, для заваривания чая или приготовления детского питания для ребенка.

Кроме того, термопот позволяет экономить не только ваше время (не нужно ждать, пока нагреется вода), но и электроэнергию (не нужно включать электроприбор каждый раз, когда кто-то из домочадцев хочет пить горячий чай или варить кашу или другую еду.

Большое количество жидкости, четыре-пять литров, закипает дольше, чем в электрическом чайнике.

Его стоимость в несколько раз выше, чем у простого электрочайника.

Причины поломки.

Из этого видео вы узнаете какие существуют причины поломки термопар. Рекомендуем к просмотру.

Несмотря на то, что такие устройства имеют отличную и прочную конструкцию, они часто выходят из строя из-за низкого качества своих электрических компонентов.

Так как стоимость нового, такого чайника не маленькая, то во многих случаях лучше всего отремонтировать его самостоятельно или обратившись к мастеру и не переплачивая значительную сумму за покупку нового чайника.

Основные причины, по которым термопот может выйти из строя, а также методы их устранения.

Отсутствие индикации панели управления специальным термопотом не включается.

Необходимо проверить целостность всех проводов, а также проверить работу термопредохранителя и предохранительного выключателя.

Кнопка повторного кипячения термопота не выполняет команду и не кипятит воду при первом включении, а также при наливании в него воды. Необходимо проверить работу термовыключателя, расположенного на дне бака.

Отсутствие работы устройства во всех режимах.

При этой проблеме электрическая цепь принудительного закипания выходит из строя, по сути ломаются такие детали, как реле с транзистором или выпрямитель.

Выход из строя рычага подачи воды. Скорее всего неправильно работает двигатель подачи воды или диоды выпрямителя в цепи питания двигателя.

Это список распространенных неисправностей термопотов, которые имеют схожую конструкцию.

Доска для термопота от Vitek.

Ремонт различных частей термопота.

Шнур питания. Для ремонта шнура питания нужно открутить несколько винтов, на которых крепится корпус термопота. Внутри есть специальный блок, и визуально осмотрите все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, если он неисправен, заменяем.

Чип. Обычный термопот имеет две микросхемы: питания и управления; осматриваем их визуально, чтобы выявить вздувшиеся конденсаторы, сгоревшие транзисторы, перегоревшие предохранители и другие поломки. Для замены элементов, вышедших из строя, необходимо использовать пайку, не восстанавливающую контакты способом предъявления. Изначально при ремонте микросхемы нужно посмотреть, все ли предохранители на месте и целы ли они. Если вы заменили предохранитель, но термопот тоже не работает, причина поломки кроется в его электронной начинке. Так как в нем было короткое замыкание.

Конденсатор. Гораздо проще бороться с пробоем конденсатора. Так как они набухают и их легко определить по внешнему виду. Диоды. Пробой диодов определить гораздо сложнее, радует, что ломаются они достаточно редко. Нужно примерить элемент и прозвонить его стороны, чтобы понять, в рабочем ли он состоянии.

Направляющие для досок. Чтобы привести в рабочее состояние оборванные дорожки на плате, их слегка зачищают наждачной бумагой, делают из них верхний слой лака. Блестящая поверхность выравнивается и покрывается слоем припоя.

Водяной насос. Также каждое устройство содержит специальный насос для подачи воды, как в автоматическом, так и в ручном режиме. Для термопота Vitek новый насос стоит около 30 долларов. Опытный электрик без труда определит, какая деталь вышла из строя. Также необходимо проверить пригодность насоса термопота.

Ремонт нагревательных элементов.

При выходе из строя ТЭНов практически во всех случаях их необходимо заменить.

Новые ТЭНы от 40$.

Стандартное устройство содержит несколько термовыключателей.

Один предназначен для контроля параметров воды, а второй служит для защиты от включения термопота при отсутствии в нем воды.

Термовыключатель работает таким образом, что поверхность бака и фланец соприкасаются.

Для улучшения контакта используется специальная смазка типа используемой в персональных компьютерах.

При достижении определенной температуры переключателя его контакты замыкаются, как только температура снижается, их проводимость восстанавливается.

Эти компоненты термопота легко найти, так как их описание нанесено на корпус и соответствующим образом маркировано.

В чем особенности вертикального отпаривателя для одежды Karcher, расскажет данная статья. не упустите свой шанс, читайте полезный материал.

Здесь. вы можете найти описание переносного газового обогревателя палатки.

Но чаще всего производитель добавляет еще и дополнительный термопредохранитель, это небольшая деталь цилиндрической формы, которая плотно прилегает к стене на велосипеде.

Работает так же, как обычный термовыключатель.

Для проверки работы металлического контакта необходимо сделать прозвонку, предварительно выполнив рабочие контакты от термопота, они будут закорочены.

Консультации по ремонту.

Внутреннее наполнение большинства термопотов немного отличается друг от друга.

А самые простые модели легко ремонтируются самостоятельно.

Ремонт термопота Vitek можно проводить по стандартным схемам.

Чтобы осуществить ремонт данного устройства своими силами, необходимо трезво оценить свои знания и опыт.

И не пытайтесь паять микросхемы, требующие термофена, неподходящим паяльником.

Во-первых, необходимо знать основные приемы работы с электрическими компонентами, которые часто не переносят статического электричества и высоких температур.

Для того, чтобы произвести ремонт, вам потребуются пинцет, тестер, отвертка с индикатором напряжения, а также паяльник и другие инструменты.

Как отремонтировать термопот своими руками.

Все термосы-грелки имеют схожее устройство и принцип работы, отличаясь только дополнительными функциями, а также материалом изготовления. Рабочие части термопота заключены в корпус, и для ремонта термопота его придется снимать. Вода наливается в бак из нержавеющей стали, на дне которого находятся два нагревательных элемента. Один из них производит основной нагрев до состояния кипящей воды, а второй только нагревает воду. Есть и общий вывод. На каждый провод надевается керамическая защита — «бусинки». Это исключает контакт проводов с металлической емкостью.

Цилиндрический объект виден сбоку. Это двигатель термопота (водяной насос), предназначенный для подачи воды. В разных моделях падение напряжения на двигателе колеблется от 8 до 24 вольт.

Нельзя не заметить электронную плату, на которой смонтирована схема (реле времени), отвечающая за повторное закипание. Также необходима схема для преобразования напряжения для насоса и реле. Отпаянные контакты на схеме можно припаять своими руками, произведя таким образом их ремонт.

Помимо основной платы термопот имеет плату управления. С его помощью к нему подключаются кнопки подачи воды, работы догрева, красный и светодиодный индикаторы, показывающие, в каком режиме находится термопот.

Термовыключатель имеет большое значение во всех нагревательных устройствах. Устанавливается в днище и сбоку резервуара для воды. На случай, если термовыключатель не сработает, также предусмотрен термопредохранитель. Это позволяет предотвратить перегрев и повреждение термопота, если он включается пустым.

Зная расположение всех основных частей термопота, намного проще выявить проблему и произвести ремонт.

Еще лучше изучить схему, чтобы понять, что как связано, и какие детали можно поменять. В некоторых случаях ремонт не имеет смысла, и за него не берутся даже специалисты.

Разбираем термопот.

Сразу стоит отметить, что снять верхнюю часть термоса-грелки проще всего своими руками. Чтобы разобрать термопот, нужно найти и открутить винты, расположенные в нижней части устройства. После этого корпус можно легко снять. Во-первых, необходимо визуально осмотреть плату. Бывает, что в припое обнаруживается трещина, и припаянный элемент отваливается. В этом случае следует с помощью паяльника исправить все как было.

Обязательно осмотрите термовыключатель, расположенный в нижней части. Его состояние проверяют омметром.

Ремонт термопота своими руками

Рабочее устройство имеет практически нулевое сопротивление. Неработающую деталь необходимо заменить на новую. И тогда становится вопрос, где купить необходимую запчасть. Часто это можно сделать только через интернет-магазины.

Для снятия насоса в случае его неисправности необходимо отсоединить от него подводящий трубопровод и открутить болты. Иногда дает результат чистка крыльчатки и магнита обычной салфеткой. В некоторых случаях ремонт уже не поможет, и придется прибегнуть к замене термопота.

Как починить поломку.

Разберем, какие неисправности могут быть у термопота, и как их устранить своими руками.

Панель дисплея не включается и устройство вообще не работает. В этом случае проверьте все провода, все соединения, а также предохранитель и терморегулятор. Если причин несколько, то ремонт выполнить будет сложнее.

Работает только кнопка повторного кипячения. Основное первое кипячение не проводят. В этом случае проверьте термовыключатель, расположенный внизу.

Первое кипячение работает, а при повторном кипячении термопот не включается. Осмотрите цепь на основной плате.

Воду можно только нагревать, термопот не кипит. Скорее всего перегорел ТЭН или сломался контакт.

Перестала работать функция подачи воды. Возникла проблема с питанием насоса. Довольно часто перегорает и дополнительный нагревательный змеевик, после чего на двигатель перестает поступать напряжение.

Если змеевики ТЭНов сгорели, то ремонт термокотла экономически нецелесообразен. Во-первых, сложно разобрать бак, во-вторых, стоимость изоляции и высокоомных проводов довольно высока.

По окончании ремонта необходимо проверить электробезопасность устройства. Для этого необходимо измерить сопротивление между контактами вилки и бака, а также между контактами вилки и наружным кожухом. Сопротивление должно быть бесконечным.

Почему не работает подача воды в термокотел.

Вся бытовая техника создается с целью обеспечения комфорта пользователю. Привыкая к удобной эксплуатации, мы расстраиваемся, когда функция не работает. Довольно часто у термопота не работает насос. В результате вода поступает в чашку вручную. Вроде техника в целом работает, но небольшая поломка затрудняет использование устройства. Сегодня мы разберемся, почему не работает подача воды в термопот.

Что делать, если насос не качает.

Работа начинается с демонтажа нижней крышки устройства. Обычно он крепится несколькими болтами, которые необходимо открутить. Затем насос следует разобрать, сделать это будет удобнее, если снять подводящий патрубок. Далее нужно проверить состояние соединительных патрубков. А именно, забиты ли они накипью. Снимите и очистите при необходимости.

Следующим шагом будет снятие магнита с двигателя. Все детали необходимо тщательно очистить от накипи и мусора. Лучше всего это делать салфеткой или тканью. При проведении работ по разборке насоса и двигателя не забудьте оставить прокладки целыми. Они пригодятся при сборке устройства.

После таких нехитрых действий термопот должен пополнить запас воды. Если проблема не устранена, вам, скорее всего, потребуется заменить детали.

Насос не работает и температура не поддерживается.

Если поломка сложная, то ищите причину неисправности в нагревательном элементе. Чаще всего это свидетельствует о перегреве ТЭНа. В этом случае работа начинается с демонтажа верхней крышки. Затем выполняем следующие действия.

Переверните термопот и снимите опорное кольцо. Для этого понадобится отвертка и некоторое усилие.

3. Все внутренности термопота спрятаны под крышкой. Нам нужно извлечь верхнюю часть кузова автомобиля.

5. Следующим шагом является удаление нагревательного элемента. Здесь важно внимательно следить. Контакты можно разжать торцевым ключом, а крестовой отверткой — стяжку ТЭНа.

6. Осталось только прозвонить ТЭН, заменить его и убедиться в его работоспособности.

Будьте осторожны при замене нагревательного элемента. Размер может варьироваться в зависимости от модели. Например, есть ТЭНы 150 или 160 мм. Поэтому перед покупкой следует уточнить, какой размер термопота вам нужен.

Вопросы и ответы.

Может ли термос кипятить воду сам по себе? Конечно может, если он термопот. Это комбинация электрочайника и термоса. Он, как и любая техника, подвержен поломкам. Поэтому нужно разобраться, можно ли отремонтировать термопот своими силами?

Thermopot — умный чайник. Отличие в том, что:

кроме бака для воды имеет в корпусе электронасос;
есть модуль управления;
Колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш блок будет держать заданную температуру, пока прибор включен в розетку. Поэтому все модели оснащены двумя нагревателями. Один ТЭН кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие устройства, имеющие только функцию кипячения.

Есть модели с разными термостатами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, который плавно поднимает нагрев с 60 до 100 градусов Цельсия. А есть ступенчатый, который имеет предустановленные фиксированные положения. Многие модели используют только три режима для контроля показаний температуры.

Насос необходим для подачи горячей воды из емкости в чашку.

Имеет несколько режимов работы:

автозаполнение;
ручное заполнение;
пролить с помощью рычага на носике.

Любая модель имеет термовыключатель, который управляется тепловым предохранителем. Такая защита нужна от перегрева и возгорания. Детали крепятся к днищу корпуса устройства и боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но все же неплохо иметь общее представление о том, как работает схема термопота. Тогда устранять мелкие неисправности можно будет без специального образования. Например, отремонтировать шнур питания, выпаять и заменить неисправный конденсатор или заменить сгоревший ТЭН или насос самостоятельно.

Термопот имеет блок питания. Он состоит из импульсного трансформатора и диодного моста. Мы не рекомендуем залезать внутрь. Даже специалисты вряд ли захотят заниматься ремонтом. Скорее всего, они будут настаивать на полной замене. К элементам электрической цепи, соединяющим электрические детали, относятся: конденсаторы, сопротивления, диоды, транзисторы и др. Они крепятся к электрощиту.

Мы уже упоминали электронасос, модуль управления и термозащиту. Они также включены в схему. Давайте рассмотрим несколько случаев ремонта, не требующих дополнительных знаний.

Как разобрать устройство

Прежде чем пытаться что-либо починить, необходимо правильно разобрать устройство. Это необходимо, во-первых, чтобы найти и добраться до неисправности. Во-вторых, правильно собрать устройство обратно. В противном случае уже отремонтированный термопот просто не будет работать.

Почти все модели спроектированы одинаково. Зная общий принцип, вы сможете визуально во всем разобраться сами. Чтобы ничего не забыть и ничего не перепутать при разборке, пройдем весь путь пошагово:

Прежде чем приступить к разборке, отключите термос от сети, вылейте из него воду. Затем переверните его вверх дном и открутите все винты.
С помощью плоской отвертки или другого удобного предмета снимите пластиковое кольцо с фиксаторов. Под ним будут винты, которые также нужно открутить.
Теперь поддон можно снять. Рекомендуем поэтапно фотографировать весь процесс. Тогда при сборке не запутаешься.
Мы открыли доступ к насосу. Чтобы отсоединить шланги от насоса, нужно снять с них хомуты крепления. Отрежьте их ножницами.
Снимаем шланги с форсунок.
Аккуратно и без усилия снимите верхнюю крышку.
Устанавливаем блок стабильно вверх дном, беремся за печатную плату. Откручиваем его и отодвигаем в сторону.
Снимаем прокладку, откручиваем еще два самореза.
Теперь металлический лоток свободен и готов к удалению. Вынимаем его вместе с днищем.
Открутите последние 8 винтов, удерживающих защитную крышку. Затем при помощи отвертки снимаем защиту. Доступ к нагревательному элементу открыт.
Отсоедините и выньте нагревательный элемент.
Отсоединив нужную нам деталь, нужно проверить ее работоспособность. Всю электронику прозваниваем тестером. Проверяем корпус визуально на наличие трещин, через которые может вытекать жидкость.

Частые неисправности

Что может не работать и как понять причины.

На дисплее не горит ни один из индикаторов, чайник не включается. Проверяем шнур питания и каждое соединение проводов. Также проверяем термостат, предохранитель, модуль управления.
Вода не поступает в чашку при нажатии кнопки. Причина в помпе.
Не работает вторичное кипячение, термос не нагревает воду. Проверяем модуль питания электрощита.
Базовая варка не работает. Проверяем термостат.
Работает только обогрев. Проверяем тэн на закипание.

Теперь немного подробнее — как это проверить и что можно сделать, чтобы все снова заработало.

Сетевой провод

Шнур питания необходимо прозвонить тестером. Если есть проблема, то провод просто заменяется на новый.

Чип

В любом термопоте два модуля. Один для власти, другой для контроля. Смотрим детали на платах гетинакса, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обуглились, а конденсаторы вздулись.

Детали можно снимать и заменять рабочими. Запаяйте трещины паяльником. Если замененная деталь снова сгорит, значит где-то короткое замыкание и придется менять весь блок.

ТЭНы

Для проверки состояния ТЭНа его сначала нужно выпаять, а потом прозвонить. Если он все-таки сгорел, то отремонтировать ТЭН своими руками сложно. проще заменить на новый.

Не качает воду, насос не работает

Может не качать воду из-за элементарного засора.

Устранить такую поломку разборкой и чисткой несложно:

Снимите шланги с насоса, отсоедините насос.
Отвинтите рабочее колесо от корпуса.
Удаление накипи с рабочего колеса.
Снять крыльчатку, очистить магнит от грязи.
Если после чистки помпа продолжает не работать, то возможно сгорела обмотка на двигателе, тогда придется покупать новую помпу. При установке шлангов обратно на форсунки надежно закрепите их хомутами, чтобы предотвратить утечку.

Не включается и не выключается

На случай, если не сработает защита термовыключателя, то есть термопредохранитель, который размыкает цепь при температуре от 110 до 150 градусов. Иногда на нем просто не восстанавливается контакт, тогда требуется замена предохранителя.

По окончании работ проверьте электробезопасность ремонтируемого устройства. На корпусе не должно быть никаких контактов, кроме земли!

Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько это будет стоить. Может быть, лучше купить новый умный чайник.

В термопотке три кнопки подачи воды — одна большая кнопка насоса для ручного впрыска, расположенная в верхней крышке, и две кнопки электропривода (насоса), одна сверху пульта управления и контроля, второй за носиком, из которого вода поступает снизу. При нажатии на любой из них из носика должна поступать вода.

Если у вас есть опыт ремонта электроприборов, то читайте дальше, если нет, то лучше отнести в сервис.

Необходимо определить какая из кнопок не работает — механическая помпа или электрическая. Вооружитесь крестовой отверткой и желательно мультиметром.

Все три кнопки выходят из строя очень редко, это если чайку давно не видели и не чистили и не обслуживали.

Наиболее распространенной проблемой отказа электрической кнопки является отказ двигателя насоса или засорение крыльчатки и трубок накипью.

Здесь без разборки термопота не обойтись. В первую очередь отключите чайник от сети 220 вольт. Переворачиваем и достаем ремень, на котором чайник имеет возможность крутиться стоя, видим длинные винты (обычно их два или три). Откручиваем винты, снимаем нижнюю крышку и забираемся в дно чайника, где находятся трубка, электронная плата управления и питания, помпа.

Обычно в такой ситуации я первым делом разбираю насос. Разделение крыльчатки и двигателя

Иногда в отсеке крыльчатки много накипи, и не только мелкой. Иногда даже лепестки отслоившейся твердой накипи просто заклинивают лопасти крыльчатки. Все нужно тщательно очистить.

Также очищаем магнит от посторонних предметов и возможной ржавчины —

Собираем в обратном порядке.

Также следует прозвонить тестером обе кнопки включения помпы, на предмет их правильного контакта во включенном положении. Сами провода редко выходят из строя, а вот места пайки плохо пропаяны — тоже проверьте их контакт.

При более глубоком ремонте, если двигатель даже не гудит, следует проверить наличие напряжения на клеммах двигателя при включенных кнопках, двигатель обычно рассчитан на питание в диапазоне от 8 до 12 вольт постоянного тока. Именно это напряжение и должно подаваться на него с платы.

Если с напряжением все в норме, скорее всего обрыв обмотки статора двигателя насоса — тут только полная замена, перемотка экономически нецелесообразна.

Среди всевозможной бытовой техники у многих есть электрочайник, но не обычный, а чайник-термос. По-другому, термопот.

Несмотря на довольно прочную конструкцию этих «чудо-чайников» они также выходят из строя из-за неисправности электрических компонентов.

Поскольку стоимость нового чайника-термоса достаточно высока (в 3-5 раз выше стоимости обычного электрочайника), во многих случаях самостоятельный ремонт термоса не только оправдан, но и необходим.

Рассмотрим конструкцию, характерные неисправности термопотов и способы их устранения на примере ремонта чайника — термоса марки Elenberg TH-6012.

Разборка чайника-термоса.

Корпус термопота легко разбирается. Жесткость конструкции придают два болта или самореза, которыми прикручивается нижняя пластиковая часть. Болты можно спрятать под круглую пластиковую подставку, благодаря которой термопот можно поворачивать горизонтально. Открутив оба болта и сняв пластиковое дно термоса, можно получить доступ к электрической части. Для удобства диагностики можно снять наружный металлический кожух, предварительно отсоединив от него заземляющий провод от средней (заземляющей) клеммы розетки.

Большинство термосов имеют схожую конструкцию, вне зависимости от производителя. Отличия заключаются в отсутствии некоторых дополнительных блоков защиты и функциональных дополнений (подсветка уровня воды, звуковое оповещение и т.п.).

Из каких частей состоит термопот:

Бак из нержавеющей стали.

Два нагревательных элемента встроены в дно металлического бака. Один нагреватель является основным и используется для кипячения воды. Другой нагреватель используется для поддержания температуры воды. На фото показаны выводы этих нагревателей. Контакт 3 является общим для нагревательных змеевиков. Для исключения электрического контакта с металлическим баком на выводы надеты керамические шарики.

Напряжение питания двигателя постоянного тока 8 — 12 вольт. (в некоторых моделях 24 В.)

На основной плате смонтирована схема реле времени, включающая в режиме принудительного (повторного) кипячения и радиоэлементы, служащие для формирования напряжения питания как самого реле, так и двигателя постоянного тока.

Основная электронная плата термопота

На плате управления расположены кнопки режима работы термоса: « Повторное кипячение » и « Подача воды ». Также на плате управления есть индикаторы работы термопота, роль которых выполняют красный (режим «кипячение») и зеленый (режим поддержания нагрева) светодиоды.

Плата управления и индикации

Внешняя панель

Термовыключатель представляет собой пластиковый или керамический корпус с двумя биметаллическими контактами внутри. В зависимости от версии контакты либо замкнуты, либо разомкнуты. В термовыключателях, которые используются в термопотах, контакты нормально замкнуты. Контакты размыкаются, когда применяется верхний предел температуры. При остывании контактов до температуры сброса, обычно равной значению на 15 0 –20 0 –25 0 С ниже верхнего порога срабатывания, биметаллические контакты снова замыкаются. Следовательно, термовыключатель представляет собой самовосстанавливающийся температурный контакт с фиксированной температурой срабатывания и сброса.

В рассматриваемом термопоте Elenberg в днище бака установлен один термовыключатель. Он служит для отключения основного нагревательного элемента при достижении температуры кипения воды. Термовыключатель имеет маркировку КСД 302, температура срабатывания 100 0 С. Максимальный ток через контакты термовыключателя ограничен до 10А, допустимое переменное напряжение 250 В.

Термовыключатель имеет вертикальные штампованные выводы для подключения разъемов и неподвижный фланец для крепления. Как правило, на корпус термовыключателя в местах термоконтакта наносится белая теплопроводная паста. Улучшает теплообмен между металлическим баком и термовыключателем.

Точно такой же термовыключатель установлен сбоку бака из нержавейки примерно посередине. Он также имеет фиксированный фланец. Выводы горизонтальные. Температура срабатывания этого термовыключателя составляет 105 0 — 110 0 С. Он действует как защитный. Если вдруг по неосторожности был включен термопот без воды, то металлический бак быстро нагревается до критической температуры 105 0 — 110 0 С, и, следовательно, контакты термовыключателя размыкаются полностью обесточивая Электроприбор. В случае несрабатывания защитного термовыключателя срабатывает защитный термопредохранитель, температура срабатывания которого может быть в пределах 125 0 — 150 0 С. Термопредохранитель устанавливается рядом с защитным термовыключателем и прижимается к корпус бака с металлическим стержнем (см. фото).

В некоторых случаях на дне бака также можно найти защитный термопредохранитель. Все зависит от модели термопота. Так, например, в термопоте DELTA DL-3003 в днище бака закреплен защитный термопредохранитель. Температура его эксплуатации 135 0 С. Нередко причиной неисправности термопота является как раз защитный термопредохранитель. Он просто «намертво» размыкает электрическую цепь. В этом случае термопот просто полностью отключается от сети и на передней панели нет индикации (светодиоды не горят).

В отличие от термовыключателя, контакты термопредохранителя не восстанавливаются при остывании. Поэтому при устранении неполадок следует проверять его.

Стоит отметить, что часто причиной неработоспособности термопота является именно один из термовыключателей. Чаще всего это тот, который закреплен на дне бака. Это легко проверить. При комнатной температуре исправный термовыключатель представляет собой нормальный проводник и при проверке омметром имеет практически нулевое сопротивление.

При выходе из строя термовыключателя KSD 302 (или аналогичного) его необходимо заменить. Но найти подходящий термовыключатель не всегда просто. В этом случае вы можете купить его онлайн, например, на AliExpress.com. В параметрах поиска укажите количество и вид доставки («Free Shipping» или бесплатно). При выборе смотрим на температуру срабатывания и тип клемм термовыключателя. Сроки бесплатной доставки почтой около 1-1,5 месяцев, имейте это в виду. О покупке радиодеталей на Али я уже рассказывал.

Схема чайника-термоса.

На рисунке представлена принципиальная схема термопота. Сама схема взята с сайта www.eleczon. ru, но перерисована с некоторыми дополнениями. Эта схема практически полностью соответствует схеме электрочайника — термоса Elenberg TH-6012.

Схема чайника-термоса

На схеме под обозначением S1 и S2 показаны термовыключатели (серия KSD 302). Термовыключатель S1 устанавливается посередине бака и включается последовательно в цепь питания от сети 220 вольт всей электрической части термопота. Последовательно с ним включен термопредохранитель F1, который, как уже было сказано, выполняет функцию защитного.
Второй термовыключатель S2 установлен на дне бака. Этот термовыключатель подает напряжение на кипящий змеевик.

P1 — трехполюсный сетевой разъем со средним заземляющим контактом.

Алгоритм работы термовыключателя S2 прост. Как только термопот включается в электросеть, то S2 находится в замкнутом состоянии и пропускает ток через кипящий змеевик. Как только температура воды достигает 100 0 С, контакты S2 размыкаются. Контакты S2 снова замыкаются только тогда, когда в бак заливается холодная вода по мере ее расходования. В этом случае температура воды будет ниже температуры сброса термовыключателя S2, и он снова включится.

Параллельно S2 включаются контакты реле S1.1, которые замыкаются при включении цепи повторного закипания. Змеевик основного кипящего нагревателя имеет обозначение Th2. Реле времени собрано на транзисторах VT1, VT2. В некоторых моделях используется один транзистор. Два используются здесь, чтобы увеличить усиление. Стоит обратить внимание на электролитический конденсатор С3. Те, кто уже знаком с электроникой, уже догадались, зачем нужен этот конденсатор. Кратковременным нажатием на кнопку S4 (« Повторное кипение «), конденсатор С3 успеет зарядиться импульсами тока через диод VD6. Диод нужен для того, чтобы переменное напряжение не поступало на конденсатор. Вспомните свойства электролитических конденсаторов.

Далее под действием напряжения заряженного конденсатора С3 транзисторы VT1, VT2 открываются. При этом через катушку реле К1 протекает ток, и реле переключает контакты S1.1. Цепь питания замкнута на основную катушку Th2. Примерно через 30-40 секунд конденсатор С3 разряжается и транзисторы VT1, VT2 закрываются, обесточив катушку реле К1. Следовательно, контакты S1.1 размыкаются и катушка Th2 обесточивается. Так работает схема повторного (принудительного) нагрева.

Элементы С1, VDS1, С2 представляют собой выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор С1 «гасит» избыточное напряжение. Электролитический конденсатор С2 сглаживает пульсации тока после мостового выпрямителя VDS1. Эта схема плоха тем, что электронная схема реле гальванически связана с сетью, что снижает электробезопасность.

Примечание :

В некоторых моделях термопар вместо гасящего конденсатора С1 может использоваться небольшой понижающий трансформатор как в адаптерах питания. Это повышает электробезопасность конструкции, так как используется понижающий трансформатор, который одновременно служит гальванической развязкой от сети. Кроме того, с этого же трансформатора снимается и питающее напряжение для двигателя подачи воды.

Поэтому, если найдете трансформатор в термопоте, не удивляйтесь.

При работе термопота постоянно включена спираль поддержания нагрева! Работает всегда, пока термопот включен в сеть. Эта катушка (Th3) подает напряжение на двигатель M1 (водяной насос). Начиная с двигателя постоянного тока М1, переменное напряжение выпрямляется диодами VD1, VD2. Спираль Th3 и диод VD1 служат делителем напряжения.
Для включения мотора подачи воды нажмите кнопку S3 (« Водоснабжение Аналогичную функцию выполняет клавиша S4, срабатывающая при нажатии на край круга.

Принцип работы термопота

Чтобы разобраться в причинах поломок и лучше понять, как ремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в дело вступает модуль управления устройством, который с помощью термостата следит за установленной минимальной температурой жидкости и, как только она опускается ниже нормы, тут же снова начинает кипеть. Для обогрева термопота используется второй ТЭН, который всегда менее мощный, чем основной, так как его работа очень недолговечна.

В связи с большими габаритами и значительным весом термопота, для наливания кипятка в чашку предусмотрена встроенная помпа … Может работать от электричества, как и продукция Marta. Такой насос допускает возможность настройки автозаполнения через модуль управления. Есть еще механический (ручной) насос, как у MAGNIT RTP-002, тогда жидкость нагнетается в кружку вручную через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и термос Bravo TA-65 S) имеют оба типа насосов.

Кроме вышеперечисленных деталей (модуль управления, термостат, два ТЭНа и помпа) в схему в обязательном порядке входят термостат (иногда два, как у изделий Maxwell и Scarlett) и термопредохранитель … Их основные задача – не допустить перегрева и возгорания устройства. Для корректной работы электронасоса и модуля управления необходим понижающий блок питания .

В основном все термопоты работают по одной общей схеме и отличаются только мелочами. Например, некоторые модели оснащены таймером автоматического включения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в продукции Витек и Магнит). Но есть термопоты (например, чайник-термос Polaris PWP 4012D), которые совмещают в себе практически все полезные функции.

Разборка термопота

Для быстрого поиска и устранения неисправностей термопот необходимо разобрать. А так как все модели имеют схожую структуру, то есть и общий алгоритм действий. Демонтировать устройство несложно, для этого достаточно придерживаться следующей инструкции:

отключить устройство от сети и вылить из него воду;
открутить винты внизу;
снять клипсы с кольца и открутить освободившиеся винты;
снять поддон;
демонтировать насос, предварительно отсоединив от него шланги;
снять крышку термопота для удобства установки прибора на стол вверх дном;
открутить печатную плату и сдвинуть ее в сторону, чтобы не мешала;
открутить винты, скрытые под прокладкой платы;
снять днище вместе с поддоном;
открутить еще 8 винтов, удерживающих защитный кожух;
снимите крышку и снимите ТЭН.

Совет! Чтобы сборка термопота после ремонта не вызвала проблем, следует зафиксировать расположение проводов и деталей на камере.

Типовые поломки и их устранение

Для приборов, выполненных по одной схеме, характерны типовые неисправности. Как их найти и устранить будет рассказано на картинках ниже.

Не включается

Если прибор не включается, то дело в нарушении контактов электроцепи … Вопрос только где произошел обрыв. Начинать проверку нужно со шнура питания. Если он пришел в негодность, провод следует заменить новым. Затем необходимо проверить все соединения обоих термовыключателей. Возможно, произошло аварийное размыкание, и из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение на термопредохранителе. Для проверки нужно отсоединить сомнительную деталь и закоротить провода напрямую. Если это работает, неисправная деталь заменяется новой.

Постоянно кипит вода

Ситуация, когда вода постоянно кипит, а прибор не отключается, может возникнуть только в самых бюджетных моделях с одним термостатом. Именно из-за его поломки термопот не выключается после закипания. Здесь следует сразу, без всяких проверок, поменять термовыключатель. Хорошие и надежные образцы всегда имеют дублирующий термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-то причине обе защиты не сработают, а в чайнике будет постоянно кипеть вода.

Отключается перед закипанием

Обычно такое бывает только с устройствами, проработавшими более года. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем планировалось. Чтобы исправить ситуацию, можно попробовать временно подогнуть контакты у пластины. И лучшим решением будет замена термовыключателя.

Виноват может быть тот факт, что термопот перестал кипятить воду банальная накипь … Оседая толстым слоем на нагревательном элементе, понижает его теплопроводность. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат воспринимает это как опасность возгорания и размыкает электрическую цепь за мгновение до того, как вода закипит. Избавиться от накипи на нагревательном элементе можно, просто прокипятив раствор лимонной кислоты. Если это не поможет, то придется отсоединять ТЭН и чистить ножом.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут вызвать перегрев. Поиск трещин осуществляется визуально, а устранять их надежнее в мастерской.

Другими причинами поломок могут быть плохие контакты … В этом случае проверьте все соединения с ТЭНом и проводами термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь это могло быть связано с засорением в системе … Мусор – это чаще всего частицы накипи, которые оседают на стенках труб и шлангов, постепенно уменьшая их просвет. Это в итоге приводит к тому, что насос не качает воду.

Для удаления накипи также необходимо использовать лимонную кислоту или уксус, кипяток с ними в аппарате. В случае нерастворимого мусора придется полностью разбирать насос и всю систему водоснабжения. Для этого отсоедините все шланги и продуйте их. Сам насос следует разобрать так:

отсоединить его от корпуса устройства;
открутить крыльчатку и удалить с нее накипь;
очистить магнит от грязи.

Совет! Если после чистки все также не качает помпа, это может означать, что сгорела обмотка на двигателе. И такие поломки лучше и надежнее устранять в сервисе.

Не работает кнопка залива жидкости и если плохие контакты на самом ключе или в месте соединения проводов с электронасосом. Для его устранения нужно проверить всю цепь на наличие обрывов. При выходе из строя второго нагревательного элемента напряжение на двигатель электронасоса перестает поступать.

Важно! Если у термопота всего один электронасос, а подача воды не работает, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящем индикаторе

Если прибор не греет воду при горящем индикаторе, первым делом нужно проверить ТЭН. Но если ТЭН работает исправно, то причина может крыться в электрической цепи. То есть термопот не греет воду, а лампочка горит, если в цепи есть предохранитель после сгоревшего индикатора. Неисправную деталь необходимо заменить, чтобы устранить проблему.

Другие неисправности

При длительной или некорректной работе термочайника могут возникнуть другие проблемы.

Не работает повторное кипячение — причину надо искать в дополнительном отопителе и модуле управления.
Нет основного закипания при работе кнопки повторного включения — необходимо проверить термостат.
Термопот работает только на обогрев , но не кипит — виной всему сгоревший основной ТЭН.

Профилактика

Чтобы термочайник работал долгие годы и постоянно находился в исправном состоянии, следует регулярно проводить профилактические работы.

Раз в два месяца кипятить раствор лимонной кислоты или уксус. После этого тщательно промойте колбу под проточной водой.
Каждые полгода желательно разбирать устройство для удаления всех внутренних загрязнений и механической очистки от шлама, с которым не справилась кислота. Попутно нужно проверить все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или трудности, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Термопот прослужит долгие годы без серьезных сбоев в работе при соблюдении инструкции, бережном обращении и периодической профилактике.

Самые надежные термопоты

Термопот Китфорт КТ-2504 на Яндекс Маркете

Термопот Китфорт КТ-2503 на Яндекс Маркете

Термопот Polaris PWP 5010 на Яндекс Маркете

Термопот Великие Реки Чая-8 на Яндекс Маркете

Термопот Китфорт КТ-2502 на Яндекс Маркете

Ремонт термопота своими руками 2 Термопот 90 разн.

Content

1 The device kettle thermos
2 Typical faults
- 2.1 Network wire
- 2.2 Microcircuits
- 2.3 Electric heaters
- 2.4 water pump
- 2.5 Thermal switches

The device kettle thermos

Прежде чем приступить к поиску причин неполадок в устройстве, желательно немного узнать о его устройстве. Термопот состоит из пластикового или металлического корпуса, внутри которого находится металлическая емкость для воды. Закрытый аппарат с расположенной на нем крышкой. управляет .

В любом термопоте есть 2 нагревателя: один для кипячения воды, а второй для поддержания нужной температуры. Для контроля нагрева жидкости до определенного значения в аппарате устанавливается термостат . Последний бывает 2 видов.

Бесступенчатая — отличается плавной регулировкой температуры воды в диапазоне от 60 до 100 градусов.
Ступенчатая — регулирование температуры происходит при фиксированных значениях температуры, например, как в термопоте VITEK VT-1187 GY, Saturn ST-EK8032, а также в аппарате MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов регулировки нагрева. Чем больше режимов, тем больше гибкости вы можете управлять устройством.

Но практика подсказывает, что в большинстве случаев для управления температурными показателями достаточно 3-х режимов. В недорогих моделях, таких как «Магнит РТП-013» и «МАГНИТ РТП-002», доступен только 1 температурный режим, при котором допускается только кипячение воды.

Также термобот оснащен электронной платой (модулем управления) и электронасос (помпа) для подачи подогретой воды из бака. Для подачи нагретой воды в чашку предусмотрено несколько режимов: ручное наполнение, автоподача и наполнение рычажком на носике. Такие функции наполнения есть, например, в Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Типичные неисправности

Наиболее частыми причинами повреждения являются следующие части устройства:

сетевой провод;
;
водяной насос;
электронагреватели;
.

Сетевой провод

Перед ремонтом термосани своими руками следует отключить его от сети. После этого, чтобы «прозвонить» провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите клеммы, прикрепленные к шнуру питания . Отсоедините шнур и начните «прозванивать» его тестером. Если шнур в порядке, можно приступать к дальнейшему устранению неполадок.

Микросхемы

Если вы обнаружите, что на устройстве не работает кнопка или все клавиши, причиной неисправности может быть выход из строя блока управления. Ремонтировать самостоятельно не рекомендуется, так как необходимо иметь определенные познания в радиоэлектронике. Будет лучше, если ремонтом чайника термоса займется ремонтный центр.

Электронагреватели

Если после включения прибора он не кипятит воду, при этом работают все режимы нагрева, а также автоматический, то эти симптомы говорят о том, что мог перегореть ТЭН или вышло из строя тепловое реле . Чтобы это выяснить, потребуется разборка узла.

Вылейте воду из контейнера и переверните устройство. Внизу вы увидите винты, которые нужно открутить.
С помощью плоского предмета (можно использовать отвертку) снимите пластиковое кольцо с фиксаторов. Под ним вы увидите крепления, которые нужно открутить.
После удаления винтов снимите поддон. Для продолжения разборки рекомендуется пометить маркером все провода одного цвета и сфотографировать расположение всех остальных проводников. Это нужно сделать для того, чтобы потом при сборке не возникло затруднений.
Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто разрезать ножницами или кусачками.
Отсоедините шланги от насос-форсунок.
Снимите верхнюю крышку термопота, не прилагая особых усилий, переверните ее вверх дном и опустите бак так, чтобы он стал на столе.
Отвинтите печатную плату и отложите ее в сторону.
Под прокладкой можно найти еще 2 винта.
После ослабления всех винтов на металлическом лотке его можно снять вместе с днищем.
Далее откручиваем 8 винтов удерживающих крышку.
Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
После снятия ТЭНа необходимо проверить его на обрыв цепи. с помощью тестера. Если изменения показали, что есть повреждения ТЭНа, то его придется заменить на новый, так как из-за этой поломки вода не кипит.

В разных моделях агрегатов тип нагревательных элементов может отличаться. Их расположение также может варьироваться. А вот алгоритм разборки аппарата, в большинстве случаев, аналогичен. Подробнее о том, как поменять ТЭНы, можно посмотреть видео.

Водяной насос

Если термотрубка при попытке налить горячую жидкость в чашку не качает воду, то насос, скорее всего, не работает, по причине его выхода из строя. Чтобы добраться до помпы, нужно разобрать машину, как описано выше. Сняв все части днища, вы увидите насос.

Далее сделайте следующее.

Для удобства снятия помпы отсоедините одну из трубок, соединенных с помпой. Если трубки забиты, рекомендуется снять их и прочистить.
Отделите насос от корпуса и постарайтесь не потерять силиконовую прокладку.
После этого открутите крепеж, соединяющий двигатель с крыльчаткой с корпусом насоса.
После отсоединения корпуса насоса и электродвигателя можно заметить накипь которая мешает вращению крыльчатки.
Также, если снять крыльчатку (именно она отвечает за подачу воды), можно обнаружить забитый магнит , который необходимо очистить от грязи.

Если после удаления всех загрязнений насос не включается и нет подачи воды, то вам необходимо купить новый насос, так как эти признаки говорят о том, что перегорела обмотка двигателя.

Термовыключатели

Иногда возникает ситуация, когда термальный пар не отключается и постоянно кипятит воду . Или наоборот: вы налили воду, аппарат ее нагревает, но отключается, когда жидкость не закипит. Почему это происходит? Эта ошибка может возникнуть, если термовыключатели неисправны. Их можно найти на дне и стенках бака. Для их лучшего контакта с поверхностью используется специальная термопаста.

Термовыключатель, расположенный на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, вызывает немного термопасты , из-за чего термореле начинает работать некорректно: прибор может долго не выключаться при кипячении воды.

Для проверки работоспособности термостата необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении «включено». Если проверить тестером, прибор покажет сопротивление 0 ОМ.

Далее следует подключить к выключателю 2 провода и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, значит, выключатель выключен, и работает нормально. Если датчик не работает, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.

Выше были рассмотрены некоторые поломки чайника-термоса, которые легко устраняются без привлечения специалиста. В остальных случаях агрегат следует отнести на ремонт в специализированный сервисный центр. Но перед тем, как сдать устройство в ремонт, поинтересуйтесь, во сколько это вам обойдется. Чаще всего с финансовой точки зрения ремонт не оправдан, так как его стоимость будет в пределах цены нового термопота.

Ремонт термопота своими руками

Подробно: ремонт термопота своими руками от настоящего мастера для сайта en. icndoit.com/35.

Прежде чем приступить к поиску причин, вызвавших неисправность в устройстве, желательно немного узнать о его устройстве. Термопот состоит из пластикового или металлического корпуса, внутри которого находится металлическая емкость для воды. Устройство закрывается крышкой с управляет .

В любом термопоте есть 2 нагревателя: один для кипячения воды, а второй для поддержания нужного температурного режима. Для контроля нагрева жидкости до определенного значения устанавливается прибор термостат . Последний бывает 2-х видов.

Бесступенчатая — характеризуется плавным регулированием температуры воды в диапазоне от 60 до 100 градусов.
Ступенчатая — температурный режим настраивается по фиксированным значениям температуры, например, как в термопотке VITEK VT-1187 GY, Saturn ST-EK8032, а также в приборе MYSTERY MTP-2403

Термопоты всегда имеют в своем распоряжении несколько режимов управления нагревом. Чем больше режимов, тем более гибко можно управлять устройством.

Но практика подсказывает, что в большинстве случаев для управления температурными показателями достаточно 3-х режимов. В недорогих моделях, таких как Магнит RTP-013 и MAGNIT RTP-002, доступен только 1 температурный режим, который позволяет только кипятить воду.

Видео (нажмите, чтобы воспроизвести).

Также термопот комплектуется электронной платой (модуль управления) и электронасосом (помпа) для подачи подогретой воды из емкости. Для подачи подогретой воды в чашку предусмотрено несколько режимов: ручное наполнение, автонаполнение и наполнение рычажком на носике. Такие функции наполнения есть, например, в агрегате Polaris pwp 4012d или Saturn ST-EK8034 NEW.

Наиболее частыми причинами поломок являются следующие части устройства:

сетевой провод;
;
;
электронагреватели;
.

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы «прозвонить» провод прибора тестером, его нужно отсоединить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите терминалы, к которым подключены шнур питания … Отсоедините шнур и начните «прозванивать» его тестером. Если шнур в порядке, можно приступать к дальнейшему устранению неполадок.

Если вы обнаружили, что на вашем устройстве не работает кнопка или все клавиши, причиной проблемы может быть неисправный блок управления. Самостоятельно ремонтировать его не рекомендуется, так как необходимо иметь определенные познания в радиоэлектронике. Будет лучше, если отремонтирует чайник-термос сервисный центр.

Если после включения прибора он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы говорят о том, что, возможно, перегорел ТЭН или вышел из строя термостат. … Чтобы это узнать, нужна разборка блока.

С помощью плоского предмета (можно использовать отвертку) снимите пластиковое кольцо с фиксаторов. Под ним вы увидите крепления, которые нужно открутить.
Вывернув винты, снимите поддон. Для продолжения разборки рекомендуется пометить маркером все провода одного цвета и сфотографировать расположение всех остальных проводов. Это нужно сделать, чтобы потом при сборке не возникло трудностей.
Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто отрезать ножницами или кусачками.
Отсоедините шланги от соединений электрического насоса.
Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его вверх дном и опустите бак так, чтобы он оказался на столе.
Отвинтите печатную плату и отложите ее в сторону.
Еще 2 винта находятся под прокладкой.
После откручивания всех винтов на металлическом поддоне его можно снять вместе с днищем.
Затем снимите 8 винтов, удерживающих крышку.
Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
После снятия ТЭНа его необходимо проверить на обрыв цепи с помощью тестера. Если изменения показали, что есть повреждения ТЭНа, то его придется заменить на новый, так как из-за этой поломки вода не кипит.

В разных моделях агрегатов тип нагревательных элементов может отличаться. Их расположение также может варьироваться. А вот алгоритм разборки устройства, в большинстве случаев, аналогичен. Чтобы узнать больше о том, как поменять ТЭНы, вы можете посмотреть видео.

Если термопот не качает воду при попытке налить горячую жидкость в чашку, то, скорее всего, насос не работает, по причине его неисправности. Чтобы добраться до помпы, потребуется разобрать устройство, как описано выше. Сняв все части днища, вы увидите насос.

Далее сделайте следующее.

Чтобы легко снять насос, отсоедините одну из трубок, соединенных с насосом. Если трубки забиты известковым налетом, рекомендуется их снять и прочистить.
Отделите насос от корпуса и будьте осторожны, чтобы не потерять силиконовую прокладку.
После этого откручиваем крепления, соединяющие двигатель с крыльчаткой с корпусом насоса.
После отсоединения корпуса насоса и электродвигателя вы заметите наросты накипи , которые мешают вращению крыльчатки.
Так же если снять крыльчатку (именно она отвечает за подачу воды) можно найти забитый магнит очистить от грязи.

Если после удаления всех загрязнений насос не включается и нет подачи воды, то потребуется приобрести новый насос, так как данные признаки указывают на перегорание обмотки электродвигателя.

Иногда возникает ситуация, когда термопот не выключается и постоянно кипятит воду … Или наоборот: вы налили воду, прибор нагревает ее, но выключается, когда жидкость еще не закипела. Почему это происходит? Эта неисправность может возникнуть при неисправности термовыключателей. Их можно найти на дне и по бокам бака. Для лучшего контакта с поверхностью используется специальная термопаста.

Термовыключатель, расположенный на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит немного термопасты , из-за чего термостат начинает работать некорректно: прибор может долго не выключаться при закипании воды.

Далее необходимо подключить 2 провода к выключателю и погрузить его в доведенную до кипения воду. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, значит, выключатель сработал и работает нормально. Если датчик не работает, то следует приобрести новый и заменить его. О замене термовыключателя можно посмотреть следующее видео.

Ремонт термопота своими руками: схема, термос не кипит и не качает воду, термопредохранитель своими руками

Ремонт термопота своими руками в 3 этапа

It вполне возможно отремонтировать термопот своими руками, даже не имея специальных знаний в области электротехники. Термопот изобрели совсем недавно. После кипячения воды чайник долго не держит ее горячей. Именно термопот помогает поддерживать температуру воды длительное время. Вы всегда можете выпить чай, и вам не придется его кипятить и ждать. Но, как и любой технический инструмент, термопот выходит из строя, и его приходится ремонтировать. Как это сделать самостоятельно далее в статье.

Термопот в древности называли бы самоваром, сейчас его ласково называют гончаром. Он может не только кипятить воду, но и поддерживать ее горячей, как термос. Но если гончар сломается, не обязательно вызывать мастера и нести его в ремонт. Работу можно выполнить самостоятельно. Перед использованием каждого бытового прибора необходимо ознакомиться с инструкцией. Поймите, как правильно использовать предмет и что продлит его использование. Например, у термопота, по статистике, часто ломаются: панель индикаторов, клавиша первичного кипячения, вторичного кипячения, функция кипячения и подачи воды.

Большой популярностью пользуются данные термопоты: Polaris, Vitek, Elenberg, Scarlett и Alisa. Схема термопота достаточно легкая, чтобы в ней разобрался непрофессиональный электрик. Но все равно схема есть схема, и лезть в нее без минимальной подготовки не рекомендуется. Поэтому, если термопот вообще не кипятит воду или не выполняет функции термоса, то для начала нужно изучить его схему и понять принцип работы.

Прежде чем приступить к ремонту термопота, следует ознакомиться с его схемой

Схема работы термопота:

Все элементы расположены под защитным кожухом;
Резервуар для воды изготовлен из нержавеющей стали;
Нагревательные змеевики устанавливаются внизу;
Термопот нагревается одной спиралью, вторая поддерживает температуру воды;
Термопот качает воду с помощью водяного насоса.

Термопот работает следующим образом: после залива воды в сам термопот крышка закрывается и прибор включается. Один змеевик начинает кипятить воду. Термопредохранитель отключает изделие, как только вода достигает нужной температуры. Вода охлаждается до желаемой температуры, заданной пользователем. Сама температура поддерживается вторым нагревательным элементом. Термопредохранитель рекомендуется использовать многоразовый Sheng Ping SPF 139. Поэтому при поломке термопота придется его полностью разобрать, снять крышку с кнопкой, проверить ТЭН и установить, почему он сломался.

Товары разных производителей имеют свои особенности. Например, в устройстве Vitek есть специальная кнопка для наполнения стакана водой. Эту кнопку еще называют помпой или помпой. С его помощью можно набирать в чашку горячую воду, не обжигаясь. Схема платы термопары Vitek называется RSP22, она доступна и ее легко сделать в спецсервисах.

Если термопот постоянно ломается, то нужно отнести его в ремонт или разобраться с проблемой самостоятельно. Ремонт чайника лучше начать с разборки корпуса, снять нижнюю пластиковую часть, и открутить все болты . После этого открывается доступ ко всей электронике. Электрическая часть продукта открыта для определения неисправности. Принципиально важно восстановить термический пот после полного анализа. Оценив все комплектующие с учетом инструкции, можно установить причины поломки – возможно, сломался бак из нержавейки.

Одной из частых поломок термопота является выход из строя индикаторной панели.

Причины, по которым не работает термопот:

Не выключается панель дисплея. Бывает и наоборот, полное отсутствие работы устройства и панели индикации. В этом случае нужно проверить все провода и контакты. Проверьте регулятор кипения.
Главный выключатель не работает. Проверьте все температурные переключатели и правильно ли работает электрическая схема переключателя, расположенного внизу.
Вода нагревается, но не кипятится. При включении кипячения термопот отключается и не выполняет свою основную функцию кипячения. При этом контакт проверяют на разрыв или полностью кипящую часть.

Если термопот не греет из-за поломки 2-х спиралей, то ремонтировать его нет смысла. Это займет много времени и большую сумму денег. При массе недостатков проще взять новый, ибо ремонт проводки и бака в сумме будет дорого.

Самое главное, проверьте настройки на панели управления. Возможно, отключена функция кипячения, а термопот включается только в режиме нагрева. Тогда выясняется, что неисправности нет, а значит, и устранение сломанной детали не нужно. Настройки в порядке, но вода не кипит — проверьте датчик температуры и ТЭН. Если элементы плохо работают, то их необходимо заменить новыми.

Как разобрать термопот:

Снимите верхний элемент — крышку. Затем снимите кольцо, крепящее внутренний бак к корпусу.
Снимите все крепления — винты и болты.
Снимите дно термопота.

Для разборки термопота необходимо снять верхний элемент и нижнюю часть устройства

Для всех этих манипуляций пригодится отвертка. Чтобы добраться до электронной начинки устройства, нужно снять все элементы, и только после этого можно ремонтировать устройство. Термопот может выполнять множество функций, например, заменить термокружку. Но какой от этого толк, если воду там не кипятить — ни чай заварить, ни кофе.

Но, прежде чем разбирать устройство, нужно точно знать, где что крепится и сколько частей было до разборки.

Термовыключатели имеют функцию кипячения. Обычно они располагаются внизу изделия или вдоль стенок. Чтобы термовыключатель не расплавился, его обрабатывают специальным раствором. Чтобы проверить элемент на работоспособность, его нужно вытащить и оставить включенным, прикрутить к нему провода, и поместить в воду. При всем этом нужно проверить сопротивление. Он не должен находиться вне воды, если он увеличился в воде, значит деталь рабочая и поломка не в ней. Если все наоборот, то неисправен термовыключатель.

Бывает, что термопот работает, кипятит, нагревает и держит воду сколько надо, а воду налить не получается — вентиль сломан, и подача воды невозможна. И вообще непонятно, какой вариант лучше: сломанный ТЭН или функция подачи. Такая поломка свидетельствует о неисправности помпы (помпы) нагнетания воды в кружку. Затем необходимо разобрать машину и осмотреть подозрительный элемент.

Как добраться до насоса:

После снятия металлического корпуса отсоедините трубку от насоса. Если вы обнаружили на проводах накипь, от нее нужно избавиться.
Отсоедините сам насос от бака и корпуса, стараясь при этом не потерять все мелкие детали.
После отключения насоса и электродвигателя удалите всю накипь, мешающую правильной работе устройства.

Если термопот не качает воду, то необходимо заменить насос.

Термопот, как и любой бытовой прибор, требует ухода и внимания. Вы можете очистить его от накипи в домашних условиях, используя лимонную кислоту, уксусную кислоту и пищевую соду. Очищать термопот нужно сразу, при появлении первой накипи. Если изделие начинает издавать подозрительные звуки, то чистка тем более необходима. Это первый сигнал о помощи.

Если после всех этих манипуляций нет подачи воды, то надо менять сам насос — покупать новый. Нет смысла восстанавливать поврежденный насос.

Содово-кислотная очистка осуществляется в соответствии с размерами самого изделия. Также можно использовать специальные чистящие средства, только внимательно изучите состав. У лимонной кислоты есть свои недостатки — иногда ее не хватает на один чайник. А вот после закипания воды с лимонной кислотой важно потом протереть чайник мягкой тканью. Запаха после кипячения нет, можно совмещать с уксусом. Уксусная кислота очищает от накипи моментально, но избавиться от аромата потом очень сложно. Требуется несколько кипячений после и чистки специальным средством, поэтому лучше чистить смесью лимонной кислоты и уксуса.

Термопот polaris ремонт своими руками

Подробности: ремонт термопота polaris своими руками от настоящего мастера для сайта en.icndoit.com/35.

Бесступенчатая — характеризуется плавным регулированием температуры воды в диапазоне от 60 до 100 градусов.
Ступенчатая — температурный режим настраивается по фиксированным значениям температуры, например, как в термопотке VITEK VT-1187 GY, Saturn ST-EK8032, а также в приборе MYSTERY MTP-2403

Видео (нажмите, чтобы воспроизвести).

Наиболее частыми причинами поломок являются следующие части устройства:

сетевой провод;
;
;
электронагреватели;
.

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы «прозвонить» провод прибора тестером, его нужно отсоединить. Для этого открутите винты на нижней части устройства и снимите его. Вы увидите терминалы, к которым подключены шнур питания . .. Отсоедините шнур и начните «прозванивать» его тестером. Если шнур в порядке, можно приступать к дальнейшему устранению неполадок.

С помощью плоского предмета (можно использовать отвертку) снимите пластиковое кольцо с фиксаторов. Под ним вы увидите крепления, которые нужно открутить.
После откручивания винтов снимите поддон. Для продолжения разборки рекомендуется отметить маркером все провода одного цвета и сфотографировать расположение всех остальных проводов. Это нужно сделать, чтобы потом при сборке не возникло трудностей.
Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто отрезать ножницами или кусачками.
Отсоедините шланги от соединений электрического насоса.
Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его вверх дном и опустите бак так, чтобы он оказался на столе.
Отвинтите печатную плату и отложите ее в сторону.
Еще 2 винта находятся под прокладкой.
После откручивания всех винтов на металлическом поддоне его можно снять вместе с днищем.
Затем снимите 8 винтов, удерживающих крышку.
Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.
После снятия ТЭНа его необходимо проверить на обрыв цепи с помощью тестера. Если изменения показали, что есть повреждения ТЭНа, то его придется заменить на новый, так как из-за этой поломки вода не кипит.

Далее сделайте следующее.

Чтобы легко снять насос, отсоедините одну из трубок, соединенных с насосом. Если трубки забиты известковым налетом, рекомендуется их снять и прочистить.
Отделите насос от корпуса и будьте осторожны, чтобы не потерять силиконовую прокладку.
После этого откручиваем крепления, соединяющие двигатель с крыльчаткой с корпусом насоса.
После отсоединения корпуса насоса и электродвигателя вы заметите наросты накипи , которые мешают вращению крыльчатки.
Так же если снять крыльчатку (именно она отвечает за подачу воды) можно найти забитый магнит очистить от грязи.

Далее необходимо подключить 2 провода к выключателю и погрузить его в доведенную до кипения воду. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, значит, выключатель сработал и работает нормально. Если датчик не работает, то следует приобрести новый и заменить его. Вы можете посмотреть следующее видео о замене термовыключателя.

Thermopot — умный чайник. Разница в том, что:

помимо бака для воды имеет в корпусе электронасос;
есть модуль управления;
Колба сохраняет тепло и работает как термос.

Насос необходим для подачи горячей воды из емкости в чашку.

Имеет несколько режимов работы:

автозаполнение;
ручное заполнение;
пролить с помощью рычага на носике.

При отсутствии знаний и опыта в ремонте электроники желательно обратиться в сервисный центр. Но все же неплохо иметь общее представление о том, как работает схема термопота. Тогда устранять мелкие неисправности можно будет без специального образования. Например, отремонтировать шнур питания, выпаять и заменить неисправный конденсатор или заменить сгоревший ТЭН или насос самостоятельно.

Что может не работать и как понять причины.

На дисплее не горит ни один из индикаторов, чайник не включается. Проверяем шнур питания и каждое соединение проводов. Также проверяем термостат, предохранитель, модуль управления.
Вода не поступает в чашку при нажатии кнопки. Причина в помпе.
Не работает вторичное кипячение, термос не греет воду. Проверяем модуль питания электрощита.
Базовая варка не работает. Проверяем термостат.
Работает только обогрев. Проверяем тэн на закипание.

Теперь немного подробнее — как это проверить и что можно сделать, чтобы все снова заработало.

Шнур питания необходимо прозвонить тестером. Если есть проблема, то провод просто заменяется на новый.

Может не качать воду из-за элементарного засора.

Устранить такую поломку несложно путем разборки и чистки:

Снять шланги с насоса, отсоединить насос.

Основные причины поломок термопота

Как разобрать термопот для диагностики и ремонта

Диагностика основных узлов термопота

Проверка нагревательного элемента

Диагностика насоса подачи воды

Проверка платы управления

Диагностика термостата и предохранителя

Ремонт нагревательного элемента термопота

Устранение неисправностей насоса термопота

Ремонт платы управления термопота

Устранение проблем с подачей воды в термопоте

Профилактика и уход за термопотом

Когда лучше обратиться в сервисный центр

разборка устройства, причины поломок и их устранение

Ремонт термопота своими руками

Разборка термопота

Характерные поломки и их устранение

Не включается

Постоянно кипятит воду

Отключается раньше закипания

Не работает кнопка подачи воды

Не греет воду при горящей лампочке

Другие неисправности

Как правильно разобрать термопот

Причины неисправностей

Его устройство и принцип действия

Ремонт термопота порядок поиска неисправности

Что делать, если электрочайник не выключается при кипении?

Причины неисправности

Как починить своими руками?

Как разобрать прибор

Почему не работает термопот

Заключение

Видео обзоры Scarlett SC-1221 белый на CMP24

Видео Обзоры (5)

Ремонт водяного насоса термопота Scarlett SC-1221

Ремонт термопота (чайник термос).

ТЕРМОПОТ. Ремонт Термопота.

Термопот Scarlett SL-1509 нет подачи воды.

ремонт термопота SCARLETT не качает воду

Сравнить цены (4)

Купить в кредит (0)

Описание

Характеристики (6)

Отзывы (14)

Похожие товары

Чайники

Чайники: другие бренды

Термос с помпой не качает воду. Что делать, если в термопоте не работает кнопка подачи воды? Электрическая схема термопота

Преимущества и недостатки

Причины поломки

Ремонт различных деталей термопота

Ремонт термопота Panasonic не качает воду

Ремонт нагревательных элементов

Ремонт термопота своими руками

Как разобрать прибор

Часто встречаемые неисправности

Сетевой провод

Микросхема

Нагревательные элементы

Не качает воду, не работает насос

Не включается или не отключается

Электрическая схема термопота

Детали и узлы используемые в термопоте:

Принцип работы электрического термопота

Основные неисправности термопота и способы устранения

Термопот не включается

Термопот не выключается

Термопот часто включается в режим кипячения

Термопот не кипятит воду

Разборка чайника — термоса.

Из каких частей состоит термопот:

Схема чайника — термоса.

Polaris pwp 4012d ремонт • Вэб-шпаргалка для интернет предпринимателей!

Принцип работы термопота

Разборка термопота

Характерные поломки и их устранение

Не включается

Постоянно кипятит воду

Отключается раньше закипания
