Терморезистор ммт 4. Терморезистор ММТ-4: характеристики, применение и особенности

Что такое терморезистор ММТ-4. Каковы его основные технические характеристики. Где применяется ММТ-4. Как работает терморезистор с отрицательным ТКС. Какие преимущества у ММТ-4 перед другими терморезисторами. В чем особенности эксплуатации ММТ-4. Где купить терморезистор ММТ-4.

Содержание

Что такое терморезистор ММТ-4 и его основные характеристики

Терморезистор ММТ-4 представляет собой полупроводниковый резистор, сопротивление которого существенно зависит от температуры. Это терморезистор прямого подогрева с отрицательным температурным коэффициентом сопротивления (ТКС). Основные характеристики ММТ-4:

Диапазон номинальных сопротивлений: от 1 кОм до 220 кОм
Допускаемые отклонения от номинального сопротивления: ±20%
Постоянная B: от 2960 до 4300 К
ТКС при 20°C: от -2,4% до -5,0% на 1°C
Климатическое исполнение: УХЛ и В

ММТ-4 выпускается в трех модификациях: ММТ-4а, ММТ-4б и ММТ-4в. Они различаются климатическим исполнением и некоторыми техническими параметрами.

Принцип работы и физические основы терморезистора ММТ-4

Как работает терморезистор ММТ-4? Принцип его действия основан на свойстве полупроводниковых материалов изменять свое сопротивление при изменении температуры. У ММТ-4 отрицательный ТКС, что означает уменьшение сопротивления при нагревании.

Физически это объясняется увеличением концентрации носителей заряда в полупроводнике при повышении температуры. Чем выше температура, тем больше электронов переходит из валентной зоны в зону проводимости, что приводит к снижению сопротивления.

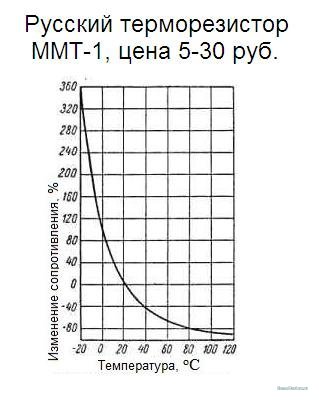

Зависимость сопротивления от температуры

Зависимость сопротивления ММТ-4 от температуры описывается экспоненциальной функцией:

R = R0 * exp(B * (1/T — 1/T0))

Где:

R — сопротивление при температуре T
R0 — номинальное сопротивление при температуре T0 (обычно 25°C)
B — характеристическая температура материала (константа)

T — текущая температура в Кельвинах
T0 — номинальная температура в Кельвинах

Области применения терморезистора ММТ-4

Терморезистор ММТ-4 находит широкое применение в различных областях техники и электроники. Где используется ММТ-4?

Измерение и регулирование температуры в различных устройствах
Температурная компенсация в электрических цепях
Ограничение пусковых токов в электродвигателях
Системы защиты от перегрева
Датчики температуры в автомобильной электронике
Термостабилизация в измерительной аппаратуре

ММТ-4 особенно эффективен в цепях постоянного, пульсирующего и переменного тока частотой до 400 Гц, а также в импульсных режимах работы.

Преимущества терморезистора ММТ-4 перед аналогами

Какие преимущества имеет ММТ-4 по сравнению с другими терморезисторами? Рассмотрим основные достоинства этого компонента:

Широкий диапазон номинальных сопротивлений позволяет подобрать оптимальный вариант для различных применений
Высокая температурная чувствительность обеспечивает точное измерение и регулирование температуры
Стабильные характеристики в широком диапазоне температур
Возможность работы в различных климатических условиях (исполнения УХЛ и В)
Малые габариты и вес, что важно для миниатюрной электроники
Высокая надежность и длительный срок службы
Низкая стоимость по сравнению с более сложными датчиками температуры

Эти преимущества делают ММТ-4 популярным выбором для многих инженеров и разработчиков электронной аппаратуры.

Особенности эксплуатации и монтажа терморезистора ММТ-4

При использовании терморезистора ММТ-4 следует учитывать ряд особенностей его эксплуатации и монтажа. Как правильно применять ММТ-4?

Необходимо соблюдать полярность подключения, указанную в документации
Следует избегать превышения максимально допустимой мощности рассеивания
При монтаже важно обеспечить хороший тепловой контакт с измеряемым объектом
Нужно учитывать возможность самонагрева при прохождении тока
Рекомендуется использовать теплопроводящие пасты для улучшения теплового контакта
При пайке следует соблюдать температурный режим, чтобы не повредить терморезистор

Соблюдение этих правил позволит обеспечить надежную работу терморезистора ММТ-4 и точность измерений температуры.

Сравнение терморезистора ММТ-4 с другими типами температурных датчиков

Как ММТ-4 соотносится с другими типами датчиков температуры? Рассмотрим сравнение с наиболее распространенными альтернативами:

ММТ-4 vs термопара

ММТ-4 имеет более высокую чувствительность в узком диапазоне температур
Термопара обеспечивает измерение в более широком температурном диапазоне
ММТ-4 не требует сложных схем усиления сигнала, в отличие от термопар

ММТ-4 vs платиновый термометр сопротивления

Платиновые датчики имеют лучшую линейность характеристики
ММТ-4 значительно дешевле платиновых термометров
ММТ-4 обладает большей чувствительностью, особенно при низких температурах

ММТ-4 vs полупроводниковые датчики с цифровым выходом

Цифровые датчики обеспечивают более простое сопряжение с микроконтроллерами
ММТ-4 имеет более быстрый отклик на изменение температуры
ММТ-4 может работать в более широком диапазоне напряжений питания

Выбор между ММТ-4 и другими типами датчиков зависит от конкретных требований приложения, включая точность, диапазон температур, стоимость и простоту интеграции.

Методы измерения температуры с помощью терморезистора ММТ-4

Существует несколько методов измерения температуры с использованием терморезистора ММТ-4. Какие схемы применяются наиболее часто?

Мостовая схема

Мостовая схема обеспечивает высокую точность измерений. ММТ-4 включается в одно плечо моста, а остальные плечи состоят из прецизионных резисторов. Изменение температуры вызывает разбаланс моста, который можно измерить.

Делитель напряжения

Простейший метод — включение ММТ-4 в схему делителя напряжения. Изменение сопротивления терморезистора приводит к изменению выходного напряжения, которое можно измерить с помощью АЦП.

Метод тока постоянной величины

В этом методе через ММТ-4 пропускается ток постоянной величины, а измеряется падение напряжения на терморезисторе. Это позволяет исключить влияние сопротивления соединительных проводов.

Импульсный метод

Для уменьшения эффекта самонагрева может применяться импульсный метод, когда через ММТ-4 пропускаются короткие импульсы тока, а измерения проводятся в паузах между импульсами.

Выбор конкретного метода зависит от требуемой точности, диапазона измеряемых температур и условий эксплуатации.

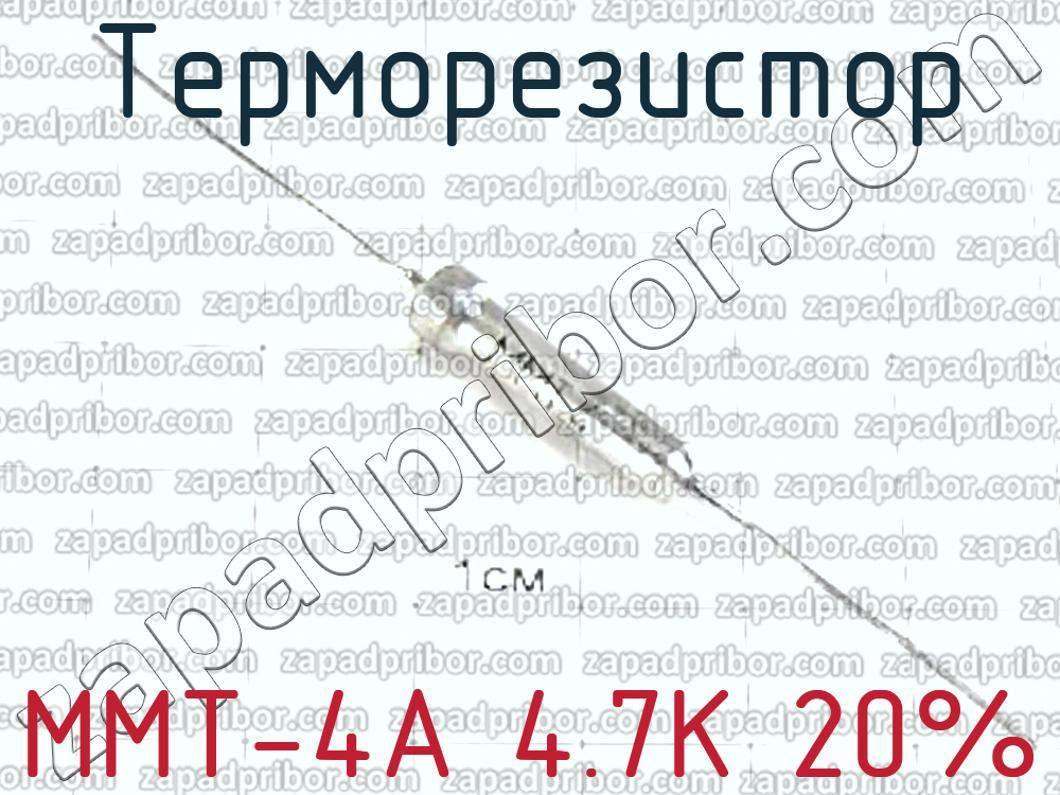

Терморезисторы ММТ-4А | РЕОМ

Диапазон номинальных сопротивлений	от 1 кОм до 220 кОм
Допускаемые отклонения от номинального сопротивления, ± %	20

Терморезистор прямого подогрева вида А

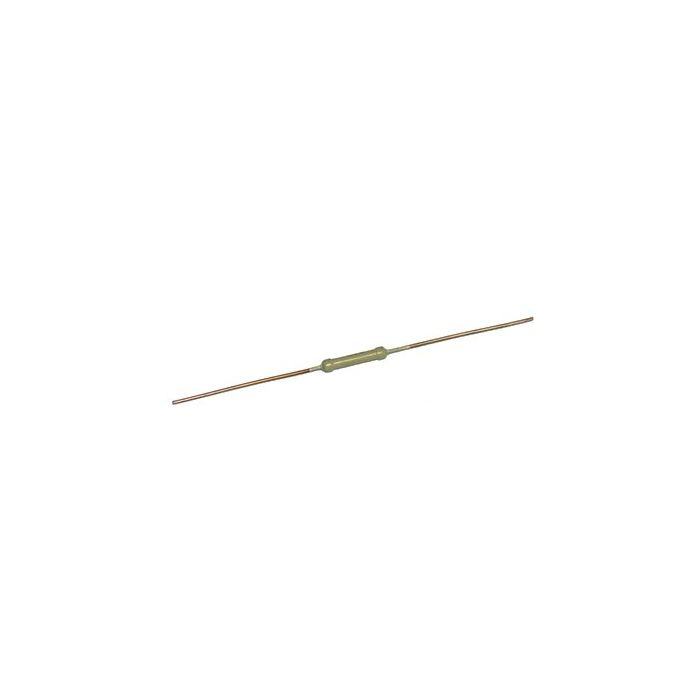

Терморезисторы прямого подогрева вида А с отрицательным ТКС КМТ-1, КМТ-4, КМТ-8, ММТ-1, ММТ-4, ММТ-8, ММТ-9, ММТ-13 предназначены для работы в цепях постоянного, пульсирующего и переменного тока частотой до 400 Гц в импульсных режимах, для измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи с положительным температурным коэффициентов сопротивления.

Терморезисторы изготовляют в климатическом исполнении:

УХЛ – КМТ-1, ММТ-1, ММТ-9, ММТ-13

УХЛ и В – КМТ-4а, б; ММТ-4а, б; КМТ-8, ММТ-8;

В – КМТ-4в, ММТ-4в

Основные технические характеристики

Приделы номинальных сопротивлений при температуре 20 С:

Тип терморезистора	Пределы номинальных сопротивлений	Допускаемое отклонение, %
КМТ-1	от 22кОм до 1 Мом	±20
ММТ-1
КМТ-4
ММТ-4
КМТ-8	от 100 Ом до 10 кОм	±10; ±20
ММТ-8	от 1 Ом до 1 кОм
ММТ-9	от 10 Ом до 4,7 кОм
ММТ-13	от 10 Ом до 2,2 кОм	±20

Промежуточные значения номинальных сопротивлений должны соответствовать ГОСТ 2825 по рядам: Е12 — для терморезисторов КМТ-8, ММТ-8, ММТ-9 и Е6 — для остальных терморезисторов.

По согласованию с заказчиком допускается постовлять терморезисторы с промежуточными значениями номинальных сопротивлений по ряду Е24.

Температурный коэффициент сопротивления (ТКС) и постоянная В терморезисторов:

Тип терморезистора	Постоянная «В», К	Знак ТКС	ТКС при температуре 20 С, % на 1 С (абсолютное значение)
КМТ-1	от 3600 до 7200	Минус	От 4,2 до 6,4
КМТ-4
КМТ-8
ММТ-1	от 2960 до 4300	Минус	от 2,4 до 5,0
ММТ-4
ММТ-9
ММТ-13
ММТ-8	от 2060 до 2750 для 1-47 Ом	Минус	от 2,4 до 3,2
	от 2230 до 2920 для 56-100 Ом		от 2,6 до 3,4
	от 2230 до 3430 для 120Ом-1кОм		от 2,6 до 4,0

Терморезисторы

Вид каталога:

Сортировать по: Дате поступления (по возрастанию)Дате поступления (по убыванию)Названию (по убыванию)Названию (по возрастанию)Цене (по возрастанию)Цене (по убыванию)

Терморезистор СТ1-17В 1К
24 р.
Купить за 1 клик
Арт. —
00000017321
Оставить отзыв

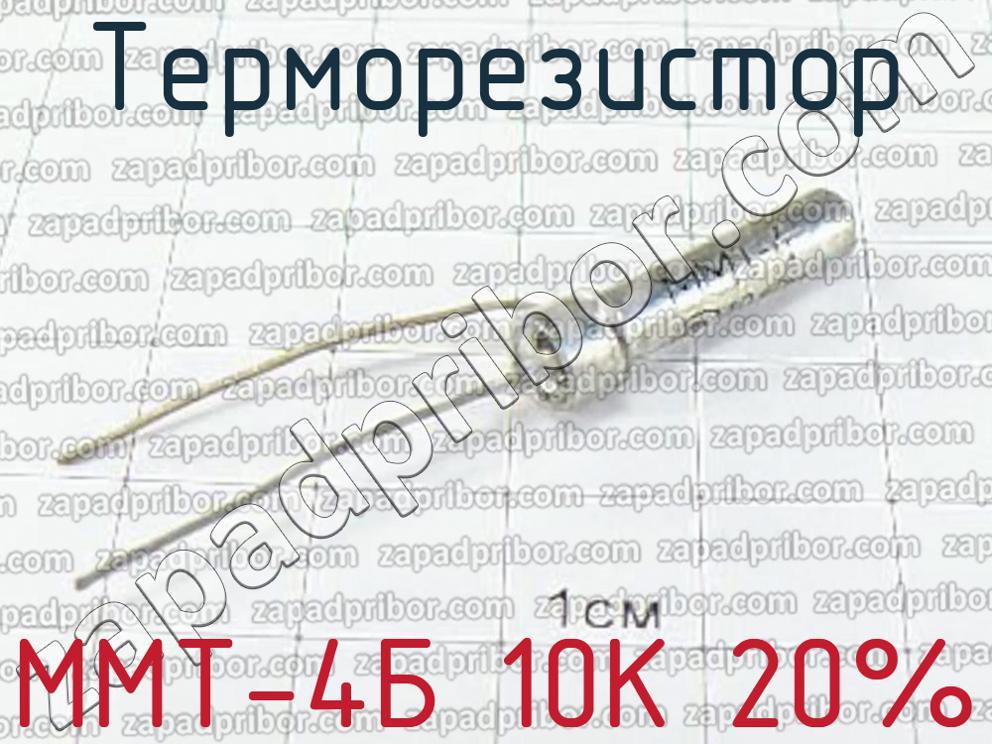

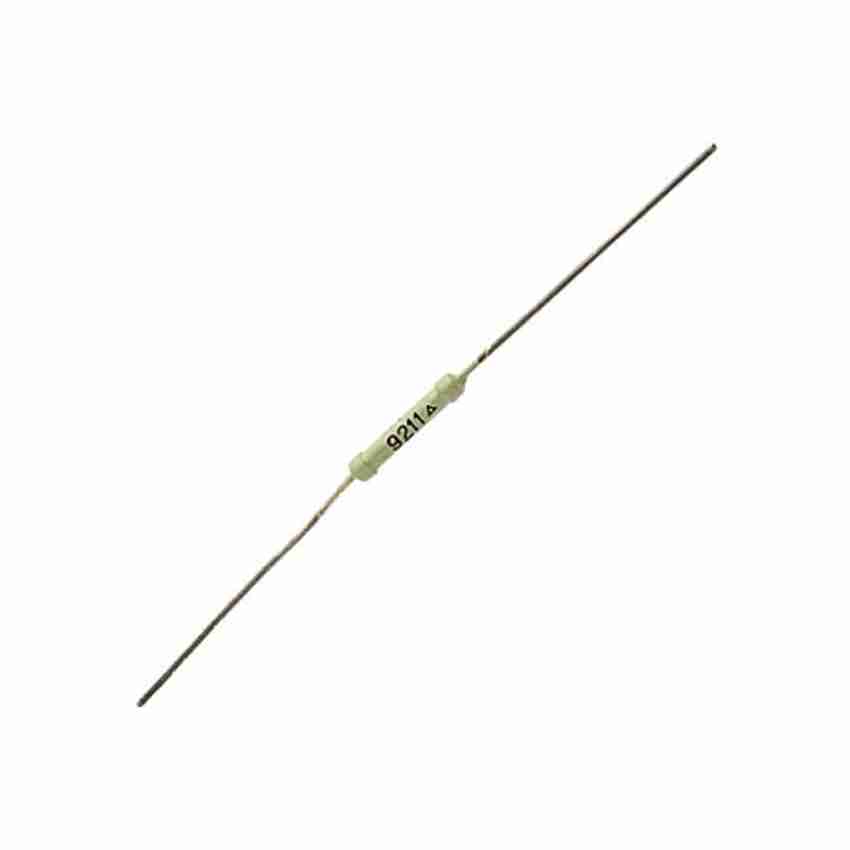

Терморезистор ММТ-4 10КОМ
