Термостатический регулятор. Термостатические смесители: принцип работы, виды и преимущества

Как работает термостатический смеситель. Какие бывают виды термостатических смесителей. Зачем нужен термостатический смеситель в ванной или на кухне. Как выбрать и установить термостатический смеситель.

Что такое термостатический смеситель и как он работает

Термостатический смеситель — это современное сантехническое устройство, которое автоматически поддерживает заданную температуру воды. В отличие от обычных смесителей, где температуру приходится регулировать вручную, термостатический смеситель делает это самостоятельно.

Как же работает термостатический смеситель? Внутри корпуса находится специальный термоэлемент, который реагирует на изменение температуры воды. Когда температура отклоняется от заданного значения, термоэлемент приводит в действие клапан, который изменяет соотношение горячей и холодной воды на выходе. Таким образом, температура постоянно поддерживается на нужном уровне.

Основные компоненты термостатического смесителя:

• Корпус
• Термоэлемент (термостат)
• Клапаны для горячей и холодной воды
• Регулятор температуры
• Регулятор напора воды

Термоэлемент обычно представляет собой восковую капсулу или биметаллическую пластину. При нагревании элемент расширяется и перекрывает подачу горячей воды. При охлаждении — сжимается, увеличивая поток горячей воды.

Преимущества использования термостатических смесителей

Установка термостатического смесителя имеет ряд существенных преимуществ по сравнению с обычными смесителями:

1. Постоянная комфортная температура воды без необходимости ручной регулировки
2. Экономия воды и энергии на ее нагрев до 50%
3. Защита от ожогов, особенно актуальная для семей с детьми
4. Быстрый нагрев воды до заданной температуры
5. Возможность точной настройки температуры с точностью до градуса

Термостатические смесители особенно удобны в душе, ванной и на кухне, где требуется частая регулировка температуры воды. Они позволяют избежать неприятных перепадов температуры при изменении напора в водопроводе.

Виды термостатических смесителей

Существует несколько основных видов термостатических смесителей, различающихся по назначению и конструкции:

1. По назначению:

• Для ванны и душа
• Для раковины
• Для кухонной мойки
• Для биде

2. По способу монтажа:

• Настенные
• Встраиваемые
• Напольные

3. По количеству выходов:

• Однорычажные (с одним выходом)
• Двухрычажные (с двумя выходами, например, для ванны и душа)

Выбор конкретного вида термостатического смесителя зависит от места установки, особенностей сантехники и личных предпочтений пользователя.

Как выбрать термостатический смеситель

При выборе термостатического смесителя следует учитывать несколько важных факторов:

1. Место установки (ванна, душ, раковина, кухня)
2. Совместимость с имеющейся сантехникой
3. Качество материалов и надежность конструкции
4. Диапазон регулировки температуры
5. Наличие дополнительных функций (например, ограничитель температуры)
6. Дизайн и соответствие интерьеру
7. Цена и гарантийные обязательства производителя

Рекомендуется выбирать смесители известных брендов, которые гарантируют качество и долговечность своей продукции. Перед покупкой стоит ознакомиться с отзывами пользователей и рекомендациями специалистов.

Установка и обслуживание термостатических смесителей

Установка термостатического смесителя не сложнее монтажа обычного смесителя, но требует соблюдения некоторых правил:

• Перед установкой необходимо перекрыть подачу воды
• Следует тщательно очистить трубы от загрязнений
• Важно правильно подключить горячую и холодную воду к соответствующим входам смесителя
• После установки нужно проверить герметичность всех соединений

Для корректной работы термостатического смесителя рекомендуется периодически проводить его обслуживание:

1. Очистка фильтров от накипи и загрязнений
2. Проверка и при необходимости замена прокладок
3. Калибровка термоэлемента (если предусмотрено конструкцией)

Регулярное обслуживание поможет продлить срок службы смесителя и обеспечить его эффективную работу.

Популярные производители термостатических смесителей

На рынке представлено множество производителей термостатических смесителей. Вот некоторые из наиболее известных и надежных брендов:

• Grohe (Германия)
• Hans Grohe (Германия)
• Oras (Финляндия)
• Kludi (Германия)
• Ideal Standard (Бельгия)
• Roca (Испания)
• Jacob Delafon (Франция)

Каждый из этих производителей предлагает широкий ассортимент моделей различного дизайна и ценовых категорий. При выборе стоит ориентироваться не только на бренд, но и на конкретные характеристики и отзывы о модели.

Экономическая эффективность термостатических смесителей

Хотя термостатические смесители обычно дороже обычных, их использование может привести к значительной экономии в долгосрочной перспективе. Как это происходит?

1. Экономия воды: точная регулировка температуры позволяет избежать лишнего расхода воды при настройке комфортной температуры.
2. Экономия энергии: меньший расход горячей воды означает меньшие затраты на ее нагрев.
3. Увеличение срока службы сантехники: постоянная температура снижает термические нагрузки на трубы и другое оборудование.

По оценкам экспертов, использование термостатического смесителя может сократить расход воды на 30-50% по сравнению с обычным смесителем. Это особенно заметно в семьях с детьми или при частом использовании душа.

Инновации в сфере термостатических смесителей

Технологии не стоят на месте, и производители постоянно совершенствуют свою продукцию. Какие инновации появились в сфере термостатических смесителей в последнее время?

• Цифровые термостаты с LED-дисплеем, показывающим точную температуру воды
• Сенсорное управление температурой и напором воды
• Встроенные системы фильтрации воды
• Функция «памяти» для сохранения предпочитаемых настроек температуры
• Интеграция с системами «умный дом» для удаленного управления

Эти инновации делают использование термостатических смесителей еще более удобным и эффективным, открывая новые возможности для экономии ресурсов и повышения комфорта.

Термостатические смесители — это современное решение для комфортного и экономичного использования воды в быту. Они обеспечивают постоянную температуру, безопасность и существенную экономию ресурсов. При правильном выборе и установке термостатический смеситель станет надежным помощником в вашем доме на долгие годы.

Термостатический смеситель

Ремонт

Установка

Доставка

Главная \ Магазин \ Экономная сантехника \ Термостаты

Термостат или термостатический смеситель в сантехнике применяется для поддержания постоянной температуры воды.

Термостат — это защита от ожогов  при применении в водоснабжении.

Купить термостат и  применить  в системах водоснабжения и теплоснабжения в бытовых и промышленных условиях.

Сортировать по: Названию  Цене  Сбросить

Вид:

Смешиватель воды Kopfgescheit KG-A353

Артикул: А533

Добавить к сравнению

Производитель	Kopfgescheit
Цвет	Серебристый

Количество:

1 690 р.

Регулятор температуры воды внешнего монтажа

Артикул: нет

Добавить к сравнению

Производитель	Varion
Цвет	Серебристый

Количество:

2 063 р.

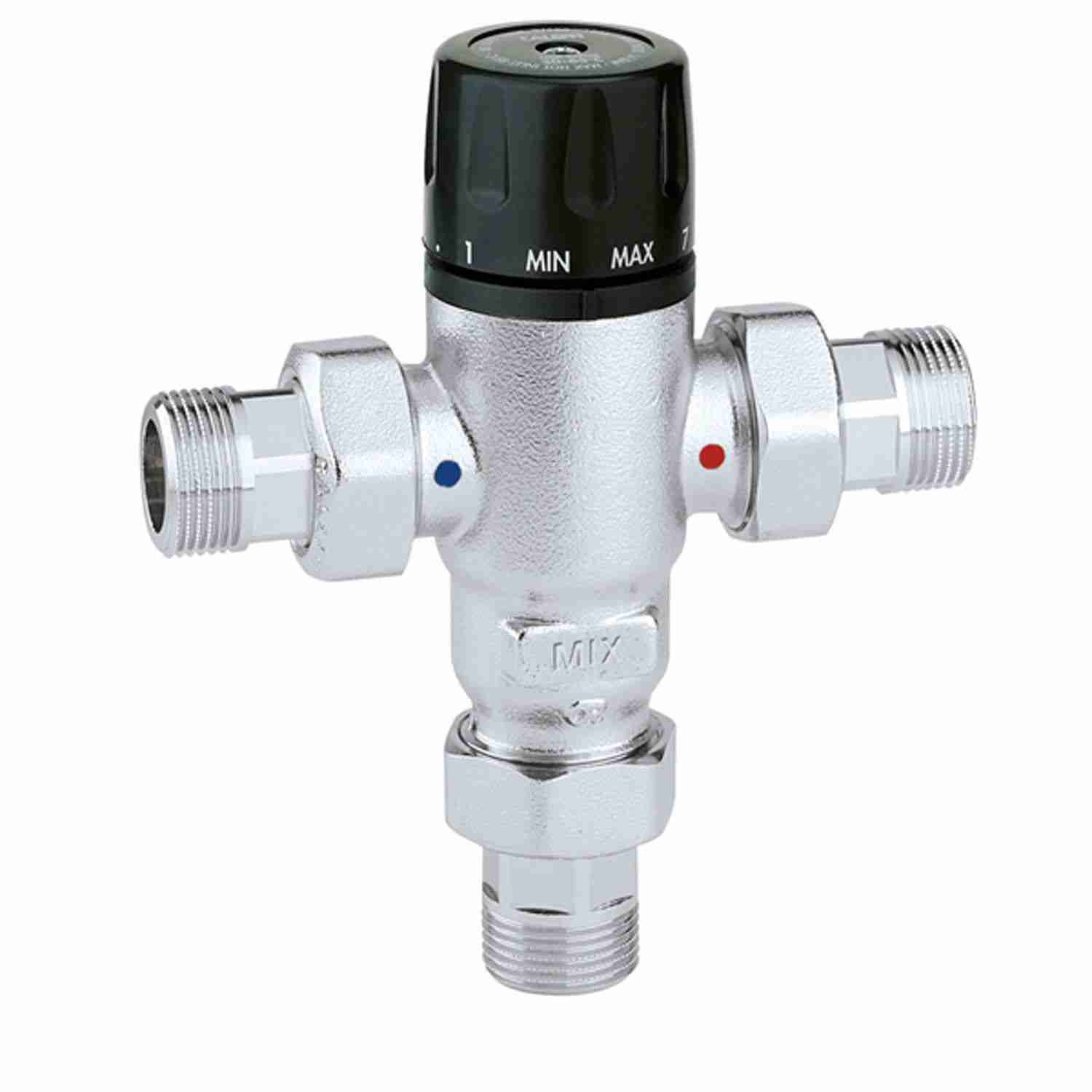

Смесительный клапан термостатический F-6

Артикул: f6

Добавить к сравнению

Производитель	Frap
Цвет	Серебристый

Количество:

2 480 р.

Смеситель термостатический Kopfgescheit KR 532 12D

Артикул: KR 532 12D

Добавить к сравнению

Производитель	Kopfgescheit
Цвет	Серебристый

Количество:

4 990 р.

Kopfgescheit KR 533 12D

Артикул: KR 533 12D

Добавить к сравнению

Производитель	Kopfgescheit
Цвет	Серебристый

Количество:

5 490 р.

Kopfgescheit KG 532 34D

Артикул: KG 532 34D

Добавить к сравнению

Производитель	Kopfgescheit
Цвет	Серебристый

Количество:

6 990 р.

Varion 6990860 термостатический регулятор

Артикул: V6990860

Добавить к сравнению

Производитель	Varion
Цвет	Серебристый

Количество:

16 246 р.

Мы предлагаем купить термоститческие смесители таких брендов: Esbe, Kopfgescheit, Valtec, Watts Aquamix и других производителей.

Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

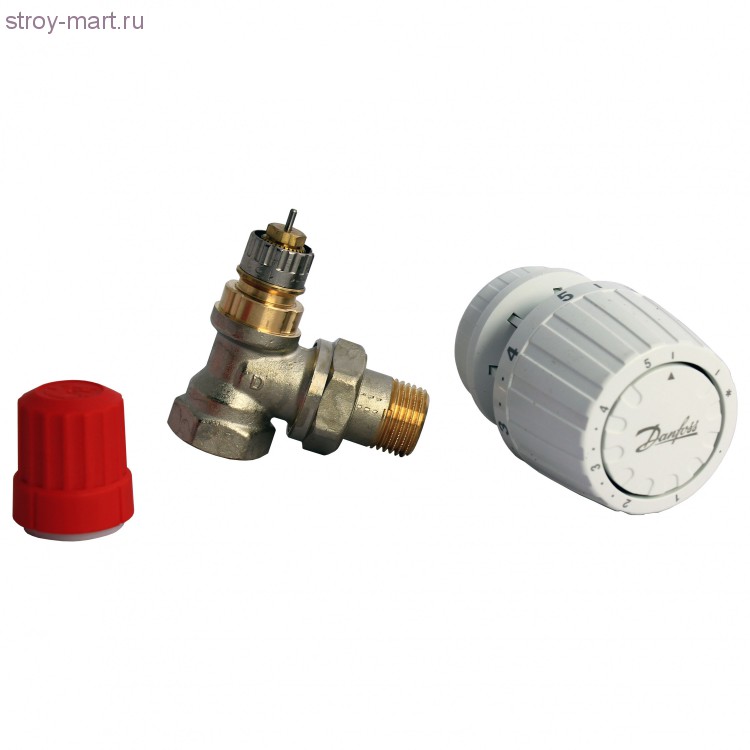

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.



Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

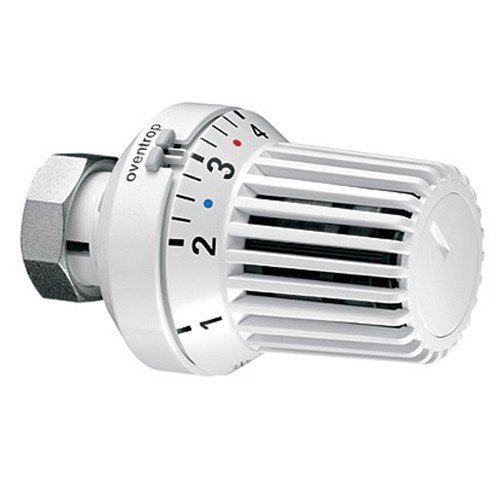

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Производитель клапанов и регуляторов температуры

Контроль температуры моторных жидкостей имеет важное значение для обеспечения эффективности и производительности оборудования. В зависимости от применения неспособность поддерживать точность температуры может привести к плохому расходу топлива, высокому уровню выбросов и дымлению. AMOT является ведущим производителем приводных и термостатических клапанов и регуляторов температуры.

Охладитель наддувочного воздуха (LT)
Температура наддувочного воздуха на входе оказывает большое влияние на работу двигателя. Различные сорта и типы топлива требуют разной температуры воздуха на входе для правильного сгорания. Кроме того, контроль точки росы может уменьшить коррозию, оптимизировать расход топлива и уменьшить загрязнение свечей зажигания в газовых двигателях.

Вода рубашки охлаждения (HT)
Температура воды рубашки охлаждения может влиять на выбросы NOx, эффективность двигателя, расход топлива и дымность. Поддержание высокой температуры в этом приложении является ключом к принятию нагрузки; и наоборот, низкие температуры могут привести к холодной коррозии, особенно при «медленном пропаривании». Дополнительным преимуществом является то, что отработанное тепло из системы HT можно рекуперировать с помощью технологии интеллектуальных клапанов и использовать для повышения общей эффективности системы.

Смазочное масло
В этом случае неправильная температура масла может отрицательно сказаться на вязкости и характеристиках текучести, что приведет к повышенному износу двигателя.

Чтобы выбрать клапан, подходящий для вашего применения, ознакомьтесь с нашим руководством по выбору.

Посмотреть руководство по выбору



ИНЖЕНЕРНЫЕ ЕДИНИЦЫ

ИМПЕРИАЛ МЕТРИЧЕСКАЯ

Приводные 3-ходовые поворотные регулирующие клапаны

3-ходовой регулирующий клапан модели G поворотного типа с внешним датчиком является неотъемлемой частью вашей электрической, пневматической или электропневматической системы. Он идеально подходит для более жесткого контроля температуры, дистанционного измерения температуры и приложений с низким перепадом давления.

Магазин

Термостатические 3-ходовые регулирующие клапаны

Трехходовые термостатические регулирующие клапаны с внутренним датчиком

или регуляторы температуры обеспечивают надежный, автоматический и точный контроль температуры жидкостей.

Магазин

Термостатические 2-ходовые регулирующие клапаны

Простые и понятные 2-ходовые регулирующие клапаны открываются при повышении температуры охлаждающей воды двигателя, смазочного масла, газа под высоким давлением или других жидкостей. Эти клапаны настраиваются на заводе, и большинство из них можно обслуживать в полевых условиях.

Магазин

Комбинированные клапаны

Комбинированные клапаны

AMOT используются в приложениях, где одновременно требуются температура, давление и/или фильтрация. Эти функции объединены в одном клапане для упрощения установки и планирования материалов, а также для снижения затрат.

Магазин

Сервисные комплекты

Регулярное обслуживание является важной частью обеспечения производительности и надежности клапанов AMOT.
