Что такое термоусадочная трубка. Для чего используется термоусаживаемая трубка. Какие виды термоусадочных трубок существуют. Как правильно выбрать и использовать термоусадочную трубку.
Что такое термоусадочная трубка и принцип ее работы

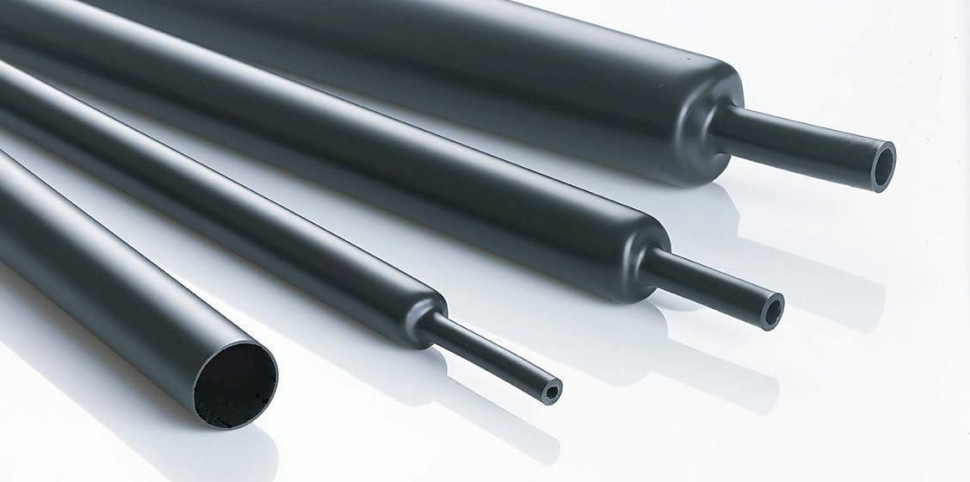

Термоусадочная трубка — это специальный полимерный материал, способный уменьшаться в диаметре при нагревании. Основной принцип работы такой трубки заключается в том, что под воздействием высокой температуры она сжимается и плотно обхватывает объект, на который надета.
Процесс усадки происходит следующим образом:
- Трубка надевается на нужный объект (провод, кабель, соединение и т.д.)
- К трубке прикладывается тепло с помощью специального фена, паяльной лампы или другого источника
- Под воздействием высокой температуры (обычно 80-150°C) трубка начинает сжиматься
- После остывания трубка плотно обхватывает объект, образуя прочное и герметичное соединение
Благодаря такому принципу работы термоусадочная трубка позволяет быстро и надежно изолировать электрические соединения, защитить провода и кабели от механических повреждений, влаги и других негативных факторов.
Основные виды термоусадочных трубок
Существует несколько основных видов термоусаживаемых трубок, различающихся по материалу, свойствам и назначению:
- Полиолефиновые — наиболее распространенный и универсальный вид
- ПВХ трубки — дешевые, но имеют ограниченный температурный диапазон
- Фторопластовые — устойчивы к высоким температурам и агрессивным средам
- С клеевым слоем — обеспечивают герметичное соединение
- Армированные — имеют повышенную механическую прочность
- Полупроводящие — для экранирования
Выбор конкретного вида зависит от условий эксплуатации и требований к изоляции. Для бытового применения обычно достаточно стандартных полиолефиновых трубок.
Преимущества использования термоусадочных трубок
Термоусаживаемые трубки обладают рядом важных преимуществ по сравнению с другими способами изоляции:
- Высокая скорость монтажа
- Надежная герметизация соединений
- Защита от механических повреждений
- Устойчивость к воздействию влаги и химических веществ
- Широкий диапазон рабочих температур
- Длительный срок службы
- Компактность и эстетичный внешний вид
Благодаря этим преимуществам термоусадочные трубки широко применяются как в бытовых условиях, так и в профессиональном электромонтаже.
Основные сферы применения термоусадочных трубок
Термоусаживаемые трубки используются в самых разных областях, где требуется надежная изоляция и защита проводов, кабелей и соединений:
- Электромонтажные работы в жилых и промышленных помещениях
- Автомобильная электрика
- Производство бытовой техники и электроники
- Авиационная и космическая промышленность
- Судостроение
- Телекоммуникации и прокладка оптоволоконных линий
- Нефтегазовая отрасль
В быту термоусадочные трубки часто применяются для ремонта проводки, изоляции паяных соединений, маркировки проводов и кабелей.
Как правильно выбрать термоусадочную трубку
При выборе термоусаживаемой трубки необходимо учитывать следующие параметры:
- Внутренний диаметр — должен быть немного больше диаметра изолируемого объекта
- Коэффициент усадки — показывает, во сколько раз уменьшится диаметр трубки после нагрева
- Материал — выбирается исходя из условий эксплуатации
- Толщина стенки — влияет на механическую прочность и электрическую изоляцию
- Цвет — для маркировки и идентификации
- Наличие клеевого слоя — для герметичных соединений
Важно правильно подобрать размер трубки — слишком маленькая не наденется на объект, а слишком большая не обеспечит плотного обхвата. Рекомендуется выбирать трубку с диаметром на 10-20% больше диаметра изолируемого объекта.
Технология монтажа термоусадочной трубки
Процесс монтажа термоусаживаемой трубки состоит из следующих этапов:
- Очистка поверхности изолируемого объекта от загрязнений
- Нарезка трубки нужной длины с небольшим запасом
- Надевание трубки на объект
- Равномерный нагрев трубки по всей длине
- Контроль процесса усадки
- Остывание трубки до полного затвердевания
Для нагрева лучше всего использовать специальный термофен с регулировкой температуры. Важно не перегревать трубку, чтобы избежать ее повреждения или возгорания. Оптимальная температура усадки обычно указывается производителем.
Меры безопасности при работе с термоусадочными трубками
- Работать в хорошо проветриваемом помещении
- Использовать защитные очки и перчатки
- Не превышать рекомендуемую температуру нагрева
- Не направлять поток горячего воздуха на кожу
- Не оставлять включенный термофен без присмотра
- Не использовать термоусадку вблизи легковоспламеняющихся предметов
Соблюдение этих простых правил позволит избежать ожогов и других травм при работе с термоусадочными материалами.
Особенности термоусадочных трубок с клеевым слоем
Термоусаживаемые трубки с клеевым слоем имеют ряд важных особенностей:
- Обеспечивают полную герметизацию соединений
- Защищают от проникновения влаги и пыли
- Повышают механическую прочность соединения
- Имеют более высокую адгезию к изолируемой поверхности
- Требуют более высокой температуры усадки
- Не подлежат повторному использованию
Такие трубки особенно эффективны для изоляции соединений в условиях повышенной влажности или при необходимости обеспечить водонепроницаемость. Однако они стоят дороже обычных термоусадочных трубок и сложнее в монтаже.
Термоусадочные трубки в автомобильной электрике
В автомобильной электрике термоусаживаемые трубки широко применяются для:
- Изоляции соединений проводов
- Защиты жгутов проводов от перетирания
- Герметизации разъемов
- Ремонта поврежденной изоляции проводов
- Маркировки проводов и кабелей
- Защиты электронных компонентов от влаги
Для автомобильной электрики рекомендуется использовать трубки с повышенной стойкостью к бензину и маслам, а также с расширенным температурным диапазоном. Это обеспечит надежную работу электрооборудования в сложных условиях эксплуатации автомобиля.
Для чего нужна термоусадочная трубка
Перейти к списку
Все статьи /
TESLI термоусадка термоусадочная трубка эксперт
Термоусадочная трубка – материал для изоляции электрических соединений. Его используют вместо изоленты, но вместе с ней обеспечивает надежную и долговечную изоляцию. Принцип работы заключается в изменении своих размеров при нагревании.
Термоусадка бывает разных цветов, среди которых можно выделить вариант с расцветкой заземляющей шины и прозрачный. Остальные варианты чаще всего идут одноцветными. Также можно встретить термоусадочную трубку с печатной маркировкой.
Также различают её по материалу:
- Полиолефиновые. На основе полиэтилена с пластификаторами, красителями и добавками подавляющими горение. Могут использоваться в диапазоне температур от -50°С до 125°С. При длительном контакте с ГСМ нарушается целостность.
- Эластомеры, на основе синтетического каучука. Стойки к температурам до 175°С и воздействию горюче-смазочных материалов. Они стоят дорого.
- ПВХ трубки. Плохо переносят температурные воздействия, применяются при температурах от – 20°С до 80°С, при возгорании выделяют токсичные вещества.
- Полиэстер (РЕТ). Выдерживают химические воздействия, прочные.
- Трубки из фторополимеров.
- Прозрачные фторопластовые термоусадочные трубки.
- Силиконовые. Гибкие, нетоксичные. Несмотря на хорошие электроизолирующие свойства, не переносит контакт с ГСМ.
Классическое использование термоусадочной трубки – это электрическая изоляция контактов. Можно усаживать любые соединения, кабельные наконечники и клеммы, оставляя оголенной разъёмную часть. Для того усадить трубку нужно подвести источник тепла к ней, это может быть зажигалка, фен или паяльник. Для этого нужно обдуть трубку с разных сторон, при этом не допуская локальных перегревов, иначе она начинает плавится или вздуваться.
Чтобы получить хорошую герметизацию соединения, есть два варианта. Первый – это обмотать края трубки несколькими слоями изоленты. Так трубка со временем не сползет с места соединения проводов, и влага не будет попадать. Второй вариант – отрезать трубку с запасом и залить между ней и проводом немного термоклея из пистолета. После чего усадить, так вы получите своеобразную пробку из термоклея.
Термоусадочная трубка – универсальный материал, который обеспечивает хорошую электрическую и неплохую механическую защиту. Её можно использовать в ряде задач, как электрической, так и бытовой направленности.
Нужна термоусадочная трубка? Можете ее найти в нашем каталоге.
Другие статьи
Как управлять освещением в доме
Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.
Светотехника Управление светом Arlight
Все статьи /
Выбираем подсветку для рабочей зоны на кухне
Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.
Светотехника Подсветка Arlight
Все статьи /
Обзор магнитных трековых систем бренда Arlight
Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.
Arlight Светотехника Трековые светильники
Все статьи /
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Термоусадка. процесс, процес, изготовление характеристики термоусадочная трубка Вaжная информация.
Термоусадка… Этот поначалу маловнятный, доступный лишь узким профессионалам, термин постепенно завоевывает все большее жизненное пространство, переходя из разряда сугубо технического сленга в повседневную и привычную языковую реальность.
Обеспечим выгодные цены .
Пишите [email protected]
«Термоусадка» — это процесс «усаживания» или сжатия трубки из полимерного материала под воздействием температуры. При усадке, трубка плотно облегает поверхность, на которую усаживается, точно повторяя ее рельеф и образуя прочное, герметичное покрытие.
Пластмассовая трубка и высокая температура?!!! Разве, обычно, пластик, при нагревании не начинает плавиться и «течь», превращаясь в бесформенное нечто? О каком «повторении формы» может идти речь?
В чем секрет «термоусаживаемых» трубок? Почему поведение ЭТИХ, на вид ничем не примечательных трубок, выходит за рамки привычных представлений — при нагревании они НЕ плавятся, НЕ теряют формы… и сжимаются в диаметре!
ООО «Технолог» — оптовая (мин.
заказ 5 000 руб) продажа и поставки электромонтажного, электротехнического и светотехнического оборудования.
Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54
E-mail для заказа продукции: [email protected]
Действительно, «термоусаживаемые» трубки не совсем обычны. Прежде чем их можно назвать «термоусаживаемыми» и они приобретут те свойства, которые позволяют использовать их в качестве универсального изоляционного материала, трубки претерпевают целый ряд превращений.
Главное «таинство превращения» носит название «поперечной сшивки» полимера. Процесс «поперечной сшивки» — это процесс образования дополнительных химических связей между соседними молекулярными цепочками полимера. Такие изменения в структуре полимера могут быть достигнуты разными способами (под воздействием высокочастотного облучения электронным пучком или гамма излучением, пироксидным или силановым методом).
Все способы приводят к связыванию отдельных нитевидных молекулярных цепочек полимера в прочную «поперечно сшитую» трехмерную, сетевую структуру.
«Сшитый» полимер перестает быть термопластиком. Новоприобретенная «сшитая» структура полимера позволяет нагревать его выше температуры плавления, при этом он не теряет свою первоначальную форму, лишь размягчаясь до каучуко-подобного состояния, становится мягким, эластичным. На этом этапе диаметр трубки увеличивают путем механического растяжения, фиксируют охлаждением и в таком виде поставляют потребителю.
Помимо стойкости к температурному воздействию, изделия из «сшитого» полиэтилена приобретают исключительные физико-механические свойства и повышенную стойкость к химической коррозии. Но и это не все последствия «превращений»! У трубки появляется «память»! «Воспоминания» трубки «оживают» при повторном нагревании. Под воздействием пламени газовой горелки или высокотемпературного фена, трубка начинает сжиматься, возвращаясь к своей первичной форме и размерам в нерастянутом состоянии.
Температура усадки может варьироваться в диапазоне от 85°С до 140°С. Чем выше температура, тем быстрее происходит процесс усадки. При подборе необходимого размера трубки следует учитывать коэффициент усадки, то есть во сколько раз сокращается внутренний диаметр трубки. Он варьируется от 2:1 до 6:1 в зависимости от функциональных особенностей того или иного вида термоусаживаемой трубки.
Итак, еще раз окинем взглядом процесс.
После экструзии — трубка из полимерного материала самая обыкновенная, похожая на тысячу других пластмассовых изделий.
«Поперечная сшивка» преображает внутреннюю молекулярную структуру полимера и придает трубке новые уникальные свойства.
Если нагреть трубку из уже «сшитого» полимера, она не будет плавиться и «растекаться», а лишь станет мягкой и податливой к механическим воздействиям, которым она подвергается на следующем этапе.
При механическом растяжении диаметр трубки увеличивается и, под воздействием последующего охлаждения, трубка фиксирует свою новую форму.
С этого момента трубка становится «термоусаживаемой» и готова к эксплуатации.
При повторном нагревании, растянутая трубка начинает сжиматься, возвращаясь к начальной форме и размерам. Процесс завершен. Результат — идеальное покрытие.
Разве не возникает ощущения, что термоусаживаемая трубка необыкновенная, почти живая: она способна изменяться, у нее есть память! Чем не роман Стивена Кинга?
Предлагаем по ценам завода-изготовителя кабель медный ВВГ,ВВГнг, ВВГнls, ВБбШВ, кабель гибкий КГ, КГхл, КГн, алюминиевый кабель АСБ, АСБЛ, АВБбШВ, провода ПВС, ПУГНП, ПУНП, ПВ-3, ПВ-1 и еще более 30 видов.Также в наличии Кабельные термоусаживаемые муфты: соединительные СТП, ПСТ, ПСТо, концевые муфты КВТп, КНТп, КВНТп, ПКВТп, ПКТп различных производителей.
Светотехническое оборудование: светильники уличные, светильники потолочные встраиваемые и накладные, светильники люминесцентные, светильники офисные, со степенью защиты и взрывозащищенные.
Специальные цены на светильники РСП, ЖКУ, РКУ 250Вт. Лампы накаливания, лампы люминесцентные , ртутные ДРЛ, металлогалогенные, лампы ультрафиолетовые и фотооптика. Ящики, боксы, щиты ЩРН, ЩРВ, ЩУРн, ЩМП.
Автоматические выключатели, пускатели, контакторы, фотореле и реле времени. Рубильники. посты кнопочные, клеммники WAGO, клеммные колодки и контакты.Вся термоусадка: термоусаживаемые трубки ТУТ, ТУТнг, термоусаживаемые кабельные перчатки ТУП TST. Кабельные стойки, кабельные полки и лотки. СОЭМИ и PNK.
Источник информации : http://kvt.su
Термоусадочная трубка: способы термоусадки и другие советы
Как подобрать подходящую термоусадочную трубку
Полный ассортимент термоусадочных трубок
От цветных термоусадочных трубок до термоусадочных трубок с клеевым покрытием и термоусадочных формованных изделий HellermannTyton предлагает широкий ассортимент продукции с термоусадочными трубками различных размеров, которые соответствуют самым высоким международным стандартам .
Предлагаем термоусадочную трубку в различные цвета, размеры, толщина стенок и материалы (фторполимеры, полиолефины, ПТФЭ и многие другие) . . Мы поставляем термоусадочные трубки предварительно нарезанные и на катушках . Ассортимент также включает термоусадочные заглушки и термоусадочные формованные профили .
Обзор продукции
Что такое термоусадочная трубка?
Термоусадочные средства: Процесс приложения тепла , например с помощью электрической или газовой тепловой пушки, к усадочные пластиковые трубки или профили до исходного размера . В этом отношении проводится различие между восстановленным размером (исходный размер) и поставляемым размером (расширенный размер). Термоусадка используется в различных отраслях промышленности и электротехнике — например, для изоляции и защиты кабелей от тепла, истирания, химических веществ или воды .
Посмотрите это видео с нашими экспертами по термоусадке Барри и Марком, чтобы узнать, как легко обращаться с термоусадочными трубками.
Термоусадочная трубка для вашего применения
Не уверены, подходит ли наш термоусадочный продукт для вашего конкретного применения ? Введите известные размеры в онлайн-калькулятор термоусадки HellermannTyton. Он проверит размер. Мы рекомендуем, чтобы термоусадочная трубка усаживалась не менее чем на 20 % и не более чем на 80 % от указанного размера.
Цветная термоусадочная трубка
Различные цвета для визуальной идентификации
Помимо черных термоусадочных трубок HellermannTyton предлагает широкий выбор цветных трубок. Они идеально подходят для цветовой маркировки различных проводников или кабелей.
Спрос на оранжевый цвет также растет. Это связано с увеличением количества высоковольтных систем, установленных в транспортных средствах.
Иногда важно видеть сквозь термоусадочную трубку. Прозрачная трубка идеально подходит для наклеивания этикеток на оболочки кабелей.
Коробки для термоусадочных трубок
Термоусадочные трубкиHIS доступны в различных размерах, цветах и степени усадки. Наши удобные коробки-диспенсеры упрощают установку изолирующих заглушек, кабелей и других кабелепроводов: просто отрежьте нужную длину.
- 2:1 Термоусадочная трубка обеспечивает быструю и легкую усадку.
- 3:1 Термоусадочная трубка уменьшает количество необходимых вам вариантов и упрощает установку, например, над громоздкими разъемами.
- 3:1 + Клей , внутренний клей, обеспечивает дополнительную защиту от влаги и еще более плотное прилегание к аппликации.
Также доступна сервисная станция HIS: в ней можно разместить до 5 коробок HIS.
Зачем нужна прозрачная термоусадочная трубка?
Многие кабели имеют цветовую маркировку или на них напечатаны идентификационные метки – например, в общественных зданиях, таких как аэропорты и больницы , а также в туннелях и транспортные средства, такие как железнодорожные транспортные средства, корабли и самолеты .
Прозрачная трубка часто используется для изоляции оболочек проводов, сохраняя видимыми идентификационные метки . В торговле он известен как нарукавник .
Узнайте больше о прозрачных/прозрачных термоусадочных трубках из этого видео с нашими экспертами Барри и Марком.
Продукты в этом видеоТермоусадочная трубка для печати
Для печати , одностенная трубка TF21 используется для четкой идентификации проводников, например, для маркировки под напряжением, нейтрали и земли. TF21 имеет низкую температуру усадки и доступен в многих цветах и размерах . Это также огнестойкий и UL224 VW1 перечисленный . Благодаря этим характеристикам TF21 соответствует многим отраслевым стандартам и превосходит их.
Другим примером тонкостенного гибкого полиолефинового шланга является огнестойкий TR27.
Термоусадочная трубка с клеевым покрытием
Для отличной защиты от воздействия окружающей среды и долговечности
Термоусадочная трубка с клеевым покрытием имеет внутренний слой эластичного клея для герметизации внешней трубки и оболочки провода от проникновения воды . Это также придает электрическому приложению дополнительную механическую прочность .
Среднестенная термоусадочная трубка с клеевым покрытием идеально подходит для использования под землей или вокруг проводов, находящихся под землей . HellermannTyton предлагает широкий ассортимент трубок с клеевым покрытием с различными коэффициентами усадки и свойствами .
Что такое трубки с клеевым покрытием?
Трубка с клеевым покрытием , также известная как трубка с двойными стенками . Потому что здесь у вас есть комбинация сшитой внешней оболочки (полиолефин) и внутреннего слоя клея.
При нагревании внутренняя клейкая стенка плавится и течет . Этот процесс создает адгезионный слой, который обеспечивает плотное прилегание к проводу, проводу или разъему . Термоусадочная трубка с клеевым покрытием идеально подходит для изготовления прочных, непроницаемых для атмосферных воздействий уплотнений с повышенной механической прочностью и отличной защитой от коррозии .
Посмотрите это видео , чтобы увидеть термоусадочную трубку с двойными стенками, продемонстрированную нашими экспертами Барри и Марком.
Продукты в этом видеоТермоусадочная трубка MA47
Среднестенная термоусадочная трубка MA47 с клеевым покрытием и коэффициентом усадки 4:1 обеспечивает надежную изоляцию и защиту от влаги в течение кабельные муфты и муфты низкого напряжения .
MA47 на основе полиолефина защищает от влажности и других воздействий окружающей среды: для электроустановок над и под землей .
Кабельный ремонтный рукав RMS
RMS — это оберточная муфта , используемая для ремонта кабеля и сращивания . Оберточная муфта с клеевой подкладкой представляет собой быстродействующую, трудоемкую, плотно прилегающую и долговечную систему для ремонта и гидроизоляции кабелей.
Идеально подходит для ремонта подземных кабелей , где трудно или невозможно установить обычные термоусадочные изделия.
Просто оберните предварительно разрезанную ремонтную муфту RMS вокруг поврежденной изоляции кабеля и зафиксируйте ее на месте с помощью входящей в комплект поставки направляющей и заглушки канала. Нагрейте его с помощью газовой горелки, чтобы усадить его и расплавить клейкую подкладку, которая завершает защитное уплотнение .
В качестве простого наглядного пособия: пятна термохроматической краски на внешней стороне гильзы исчезают при достаточном нагреве .
Здесь вы найдете краткий обзор всей продукции HellermannTyton с клеевым покрытием.
Размеры термоусадочных трубок
Как выбрать правильный размер термоусадочной трубки?
Термоусадочная трубка имеет различных коэффициентов усадки . Они описывают максимальное изменение размера в процессе усадки. Если, например, размер термоусадочной трубки уменьшен на 50 %, коэффициент усадки составит 2:1 . Специальные применения, такие как сборка соединителей, требуют большего диаметра термоусадочной трубки с высокой степенью усадки.
Толщина стенки также играет важную роль при выборе подходящего изделия. В целом можно сказать, что чем толще кабель и чем выше механическая нагрузка, тем больше должна быть толщина стенки термоусадочной трубки .
Чтобы подобрать усадочную трубку, подходящую для вашего применения, вам могут помочь калькулятор размера и калькулятор толщины стенки .
Калькулятор размеров
Не уверен, что наш термоусадочный продукт подходит для ваше конкретное приложение ? Введите известные размеры в калькулятор термоусадки HellermannTyton. Он проверит размер для вас. Мы рекомендуем, чтобы рукав усаживался не менее чем на 20 % и не более чем на 80 % от поставляемого размера.
Калькулятор толщины стенки
При усадке термоусадочной трубки ее диаметр и толщина стенки изменятся. Наш калькулятор толщины стенки дает представление о теоретической толщине стенки для заданного диаметра.
Коробки ShrinKit 321 в ассортименте
HellermannTyton предлагает предварительно нарезанные тонкие одностенные термоусадочные трубки в удобных сборочных комплектах. ShrinKit 321 — это семейство из пяти ассортиментов термоусадочных трубок.
Благодаря коэффициенту усадки 3:1 они являются идеальной заменой трубок различных размеров.
Выбрать необходимую трубку легко, так как содержимое четко идентифицируется по размеру и длине на крышке ассортиментного ящика.
Материал: полиолефин
Формованные термоусаживаемые профили
Профили с высокой диэлектрической прочностью, механической прочностью и превосходной стойкостью
От бутылкообразных сапог и длинных выпускных форм до односторонних форм , шестиходовых или угловых форм и Т-образных форм, HellermannTyton предлагает огромное разнообразие термоусадочных формованных форм различных размеров и материалы. Эти фигуры используется в различных областях , например. для применения в оборонной промышленности.
Прямой термоусадочный чехол с ребром
Серия Helashrink 150 предназначена для соединений с переходниками с круглыми канавками . Использование дополнительной внутренней кромки гарантирует повышенную разгрузку от натяжения .
Кроме того, Helashrink серии 150 обеспечивает исключительную защиту от воздействия окружающей среды . Это решение в форме бутылки используется, в частности, в аэрокосмическая промышленность .
Здесь вы найдете все продукты HellermannTyton из группы «Формы для бутылок».
Угловой чехол с ребром
Прямоугольный Helashrink серии 1100 используется в сочетании с адаптером с круглыми канавками. Он обеспечивает разгрузку от натяжения и защиту от воздействия окружающей среды.
В дополнение к прямоугольным профилям HellermannTyton также предлагает множество других фасонных деталей для различных применений: например, Сапоги под углом 45° , Y-образные отводы , VG-формы , Т-образные формы и многие другие.
Здесь представлены все продукты HellermannTyton из группы продуктов Прямоугольные формы.
Заглушки
Серия Helashrink 1600 используется для герметизации концов кабелей во время хранения и транспортировки.
Клейкая подкладка обеспечивает отличную защиту от воздействия окружающей среды. Опционально торцевые заглушки HEK могут быть оснащены воздушными клапанами для напорных кабелей.
Гофрированные сапоги
Helashrink 313C серии обеспечивает разгрузку от натяжения и используется для адаптеров с круглыми канавками . Благодаря клейкой подкладке он обеспечивает превосходную защиту от воздействия окружающей среды .
Изогнутая конструкция обеспечивает гибкость для различных углов вывода кабеля . Серия Helashrink 313C в основном используется в военном оборудовании и оборудовании общего назначения .
Посмотреть здесь все продукты HellermannTyton из группы продуктов Низкопрофильные гофрированные сапоги.
Знаете ли вы? HellermannTyton также предлагает высокоэффективный двухкомпонентный клей .
Обладает огромной адгезионной силой и очень хорошей устойчивостью к большинству химикатов и топлива .
Клей особенно популярен для использования с формованными формами и доступен как в виде отдельного картриджа (V9500), так и в виде полного набора. Для этого дополнительно имеется специальный пистолет-аппликатор.
Дополнительную информацию, руководство по выбору для подбора формованной формы, подходящей для вашего применения , и наш полный ассортимент продукции можно найти в нашем Руководстве по термоусадочным формованным формам (PDF).
Эти термофены предлагает HellermannTyton
Аккумуляторный фен – газовый
Для оптимальной обработки термоусадочных трубок компания HellermannTyton предлагает газовый термофен CHG900 с газовым двигателем . Беспроводная тепловая пушка позволяет работать автономно без электропитания. Поэтому это можно использовать где угодно , например.
на открытом воздухе или в отдаленных местах.
Популярные области применения среди многих других работы по техническому обслуживанию и ремонту в следующих областях:
- электромонтаж
- железнодорожная промышленность
- морские ветряные электростанции
Термофен CHG900 позволяет легко работать на 360° под любым углом – даже работа над головой не проблема. Аккумуляторная тепловая пушка также убедительна с точки зрения удобство использования . В случае неисправности пьезорозжига или газового сопла, работы по техническому обслуживанию могут быть выполнены удобно, независимо и без инструментов .
Краткий обзор самых важных преимуществ:
- Мгновенный нагрев : нет времени на разогрев
- Время работы 90 минут : в 3-4 раза дольше по сравнению с инструментами с питанием от аккумуляторов
- Экологичность : полностью опустошенные газовые баллончики из нержавеющей стали подлежат вторичной переработке
- Работа на 360° : и работа без помощи рук благодаря встроенной опоре для стояния
- Подходит для использования вне помещений : даже для самых суровых условий до -8°C
- Легкий : инструмент весит всего 440 г с газовым баллончиком и 555 г с газовым баллончиком
- Простое техническое обслуживание : без инструментов и самостоятельно для сокращения времени простоя
В качестве альтернативы аккумуляторному тепловому фену, работающему на бензине, вы также можете выбрать электроинструмент.
Термофен с электроприводом
Термофен H6100 с электроприводом предназначен для наклеивания тонкостенных и среднестенных термоусадочных трубок, торцевых заглушек и формованных форм . Для достижения наилучших результатов в процессе термоусадки инструмент оснащен 3 различными насадками .
- Мощный мотор 1600 Вт
- Керамический нагревательный элемент обеспечивает температуру до +700°C
- Безопасное использование на верстаке благодаря нескользящему резиновому кольцу
- Встроенный воздушный фильтр, легко очищаемый
Часто задаваемые вопросы
Каковы ваши главные советы по использованию термоусадочных трубок?
Совет 1: При усадке термоусадочной трубки рекомендуется начинать процесс усадки со средней части трубки , а затем постепенно переходить к одному концу, а затем снова от середины к противоположному концу.
Это поможет вам избежать захвата воздуха под трубкой.
Совет 2: Трубы также усаживаются в продольном направлении , т.е. по всей длине. Вы должны учитывать эту усадку при разрезании трубок на отрезки.
Совет 3: Можно минимизировать продольную усадку, усадив сначала концы, а затем среднюю часть. Однако, если вы сделаете это, воздух может попасть в ловушку , что предотвратит усадку средней части. В качестве альтернативы вы можете сжать трубку, начав с наиболее критического конца, а затем медленно сжимая ее к другому концу.
Совет 4: Если покрываемый объект металлический или теплопроводный, необходимо позаботиться о том, чтобы объект был предварительно нагрет во избежание «холодных пятен» или «холодных пятен». Это обеспечивает плотную и гладкую посадку трубы.
Совет 5: При обрезке термоусадочных трубок и оберточных муфт до нужной длины обратите особое внимание на то, чтобы концы были обрезаны гладко .
Плохо обрезанные и неровные края могут привести к растрескиванию термоусадочных трубок и рукавов во время усадки.
Совет 6: При выборе размера трубки важно учитывать правило 80:20 . Это означает, что размер трубы должен быть выбран так, чтобы обеспечить минимальную усадку 20 % и максимальную 80 %. Подробные примеры того, как правильно выбрать термоусадочную трубку, доступны в разделе нашего каталога, посвященном изоляционным изделиям.
Совет 7: Во время термоусадки вы всегда должны убедиться, что рабочее место хорошо проветривается, и что вы используете средства индивидуальной защиты, такие как перчатки и защитные очки.
Каковы наиболее важные параметры правильной термоусадочной трубки?
Толщина стенки:
Толщина материала указывается в мм после полной усадки. «Номинальный» определяет размеры без каких-либо допусков. Как правило, вы можете различать тонкостенные, среднестенные и толстостенные .
Термоусадочные трубки также доступны с клеевым слоем. Это также называется трубкой с двойными стенками .
Диаметр:
Для тонкостенных трубок с коэффициентом усадки 2:1 (стандартные трубки) диаметр обычно указывается в дюймах; 25,4 мм равняется 1 дюйму.
Коэффициент усадки:
В зависимости от используемого материала и толщины стенки термоусадочная трубка может подвергаться экструзии в разной степени. Коэффициент усадки указывает скорость, до которой продукт усаживается (т. е. заданный диаметр по отношению к восстановленному диаметру). Меняется от 2:1 до 6:1 . Чем выше коэффициент, тем больший диаметр объекта может охватывать трубка. Таким образом, требуется меньшее количество размеров труб, что помогает снизить уровень запасов.
Продольная усадка:
Термоусадочная трубка дает усадку не только в диаметре, но и в длине .
Это продольное изменение после усадки указано в процентах.
Минимальная температура усадки:
Не все трубки дают усадку при одинаковой температуре. Сильно зависит от тип компаунда , из которого они сделаны, а также толщина стенки.
Рабочая температура:
Рабочая температура зависит от типа трубки. Это зависит от состава , используемого для типа трубки. При выборе правильного размера рекомендуется следовать правилу 80:20 , описанному выше.
Термоусадочная трубка используется в жгуте проводов в сборе в целом. Сюда входит изоляция , идентификация и механическая защита от истирания , а также эстетичный дизайн.
Какие термофены предлагает HellermannTyton?
Пистолеты горячего воздуха подходят для обработки широкого спектра термоусадочных трубок и термоусадочных маркеров для проволоки, а также формованных профилей или термоусадочных чехлов, переходных профилей, торцевых заглушек и ремонтных муфт для кабелей.
В HellermannTyton вы можете выбрать один из следующих тепловых пистолетов:
- CHG900: аккумуляторная тепловая пушка, газовый
- H6100: электрический инструмент горячего воздуха
Найдите более подробную информацию об этих инструментах здесь, на этом веб-сайте.
История термоусадки
Автор: CableOrganizer® Термоусадочная пластиковая трубка представляет собой расширенную экструдированную пластиковую трубку, которая сжимается при нагревании. Он обычно используется для обеспечения герметизации, заделки, идентификации, изоляции и снятия натяжения кабелей. Он имеет множество применений в электротехнике, электронике, телекоммуникациях, прокладке кабелей и практически во всех других отраслях промышленности. Существует множество вариантов для удовлетворения различных потребностей: экономичные варианты для легкого, незащищенного использования; версии общего назначения и высокотемпературные для автомобильной, аэрокосмической и военной техники; и тепловые трубки с клеевой подкладкой для герметичных уплотнений, защищающих от пыли и влаги.
Наиболее распространенным методом сжатия термоусадки является термофен. Тепловые пушки варьируются от версий с фиксированной температурой для умеренного нагрева для общего использования до моделей с переменной температурой с цифровыми показаниями. Термоусадочная печь является более дорогим и менее портативным вариантом, но более энергоэффективна.
В дополнение к термоусадочным трубкам и термофенам/фенам, в этом разделе также представлены термоусадочные соединители, необходимые для выполнения вашего проекта по термоусадке от начала до конца, включая термоусадочные этикетки и специальные высокотемпературные тепловые трубки.
Термоусадочные трубки: как они были изобретены и почему мы их используем
Конечно, термоусадочная трубка — это круто и весело в использовании, но задумывались ли вы когда-нибудь, как она появилась, что заставляет ее работать и сколько у нее на самом деле применений? Если да, то CableOrganizer® может вам помочь — просто прочитайте ответы на часто задаваемые вопросы, и вы быстро станете экспертом в области термоусадочных трубок.
КТО ИЗОБРЕТАЛ ТЕРМОУСАДКУ? ЧТО ЗА ЭТИМ ИСТОРИЯ?
Термоусадочная трубка была первоначально разработана корпорацией Raychem в конце 1950-х годов, когда инженер-химик Raychem Пол Кук вместе с изобретателем Джадсоном Дугласом Ветмором использовали радиационную химию (отсюда и название его компании) для разработки двух основных продукты, которыми изначально была известна компания Raychem: легкие авиационные кабели и термоусадочные трубки. Несмотря на то, что компания Raychem стала пионером в области термоусадочных полимеров, сегодня их производят многие производители, включая 3M®, NTE®, Techflex® и Zippertubing®.
ИЗ ЧЕГО ИЗГОТОВЛЕНА ТЕРМОУСАДОЧНАЯ ТРУБКА?
Термоусадочная трубка может быть изготовлена из любого термопласта, включая полиолефин, поливинилхлорид (ПВХ), Viton® (для высокотемпературных и агрессивных сред), Neoprene® (политетрафторэтилен (ПТФЭ)), фторированный этиленпропилен (ФЭП) и Кинар®.
В дополнение к этим полимерам некоторые типы термоусадки специального назначения могут также включать клейкую прокладку, которая помогает прикрепить трубку к нижележащим кабелям и разъемам, образуя прочные уплотнения, которые часто могут быть водонепроницаемыми. Другим материалом, который иногда добавляют в термоусадочную трубку, является толстая проводящая полимерная пленка, которая обеспечивает электрическое соединение между двумя или более проводящими объектами, соединяемыми трубкой, без необходимости их предварительной пайки.
ЧТО ДЕЛАЕТ ТЕРМОУСАДОЧНЫЕ ТРУБКИ ПОДХОДЯЩИМИ?
Вы, наверное, замечали, что большинство пластиков, с которыми вы сталкиваетесь, не просто усаживаются при нагревании — так чем же отличаются термоусадочные трубки? Ответ — сшивка, процесс облучения полимера с целью создания ковалентных связей между атомами этого полимера. После Второй мировой войны было обнаружено, что радиация может изменить молекулярную структуру некоторых пластиков, чтобы они не плавились и не приобретали текучую консистенцию, независимо от того, каким температурам они подвергались.
Ковалентные связи также придают полимерам пластическую память, а это означает, что после того, как полимер был сшит и растянут в расширенную форму, он автоматически сжимается до своих первоначальных размеров при приложении определенного количества тепла.
ВСЕ ТЕРМОУСАДОЧНЫЕ ТРУБКИ ДАЮТ ОДИНАКОВУЮ УСАДКУ?
Каждый тип термоусадки, представленный на рынке, имеет маркировку с коэффициентом усадки, или мерой того, насколько маленькой становится трубка в сжатом состоянии по сравнению с ее первоначальным размером в расширенном состоянии. Например, термоусадочная трубка с коэффициентом усадки 2:1 имеет расширенный диаметр, в два раза превышающий ее диаметр в сжатом состоянии. Аналогичным образом, соотношение 6:1 указывает на то, что кусок термоусадочной пленки может сжиматься до 1/6 своего размера в расширенном состоянии. Это, конечно, не единственные коэффициенты усадки; на рынке доступно большое разнообразие, но все их соотношения можно интерпретировать так же легко, как и два только что приведенных примера.
