Как правильно выбрать LAN-тестер для диагностики витой пары. Какие бывают типы кабельных тестеров. Для чего нужны тестеры сетевого кабеля. На что обратить внимание при выборе тестера витой пары.
Что такое LAN-тестер и для чего он нужен
LAN-тестер (или тестер витой пары) — это профессиональный инструмент для диагностики сетевых кабелей. Он позволяет проверить целостность проводников, правильность подключения коннекторов и выявить возможные повреждения кабеля.
Основные задачи, которые решает LAN-тестер:
- Проверка целостности каждого проводника в кабеле
- Выявление обрывов, коротких замыканий, перепутанных пар
- Определение правильности обжима коннекторов
- Измерение длины кабеля
- Генерация тестового сигнала для поиска нужного кабеля
Тестер витой пары незаменим при монтаже, диагностике и обслуживании локальных компьютерных сетей. С его помощью можно быстро найти причину неработоспособности сетевого подключения.
Основные типы LAN-тестеров
Базовые тестеры

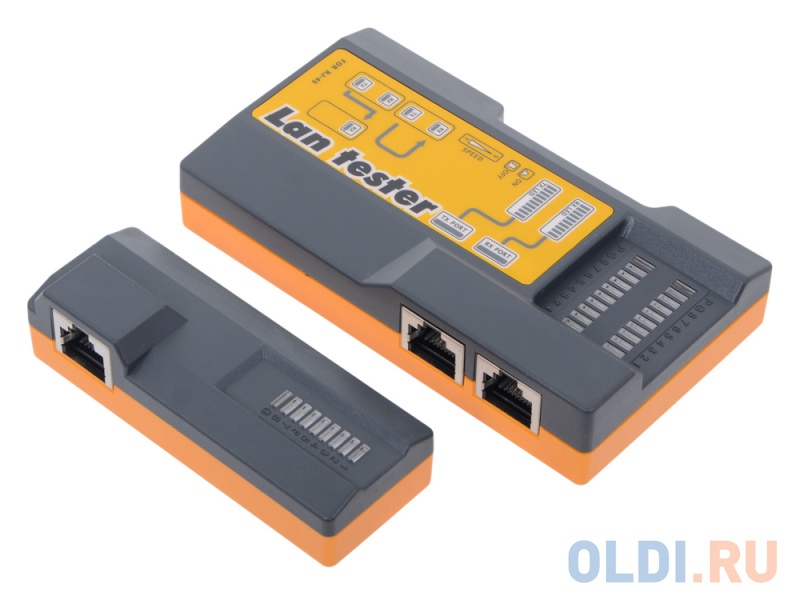

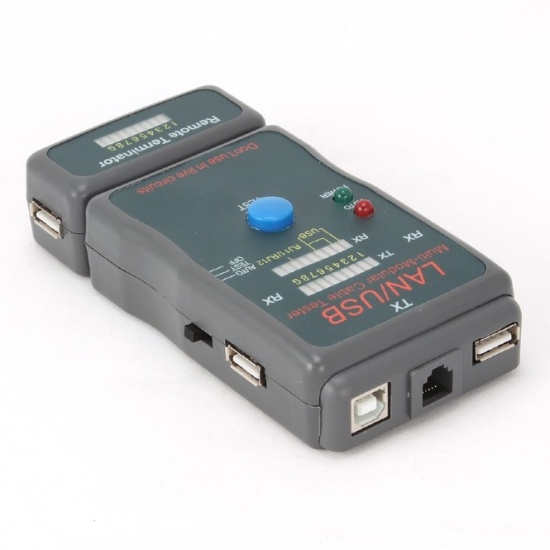

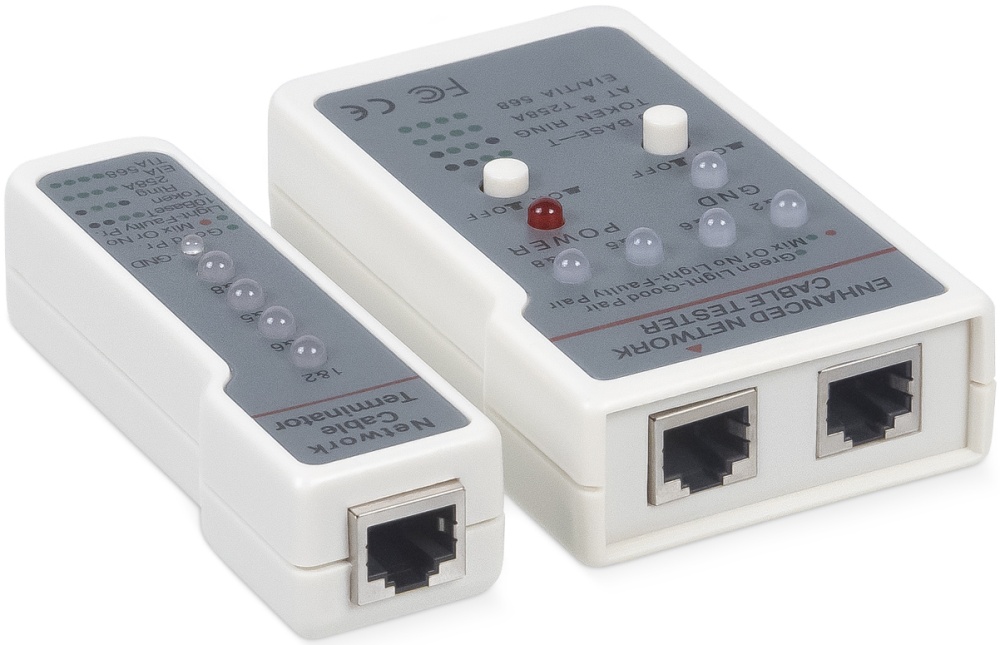

Простейшие модели, которые проверяют только физическое состояние кабеля — целостность проводников и правильность их подключения. Как правило, оснащены светодиодными индикаторами. Подходят для быстрой проверки патч-кордов.
Тестеры среднего уровня
Более функциональные устройства с LCD-дисплеем. Помимо базовой проверки могут измерять длину кабеля, определять расстояние до обрыва, генерировать тестовый сигнал. Часто имеют функцию тон-генератора для трассировки кабелей.
Профессиональные анализаторы
Мощные приборы для всесторонней диагностики кабельных систем. Выполняют полный набор измерений, включая тестирование на соответствие стандартам. Позволяют анализировать передачу данных, измерять перекрестные помехи, возвратные потери и другие параметры линии.
Ключевые характеристики при выборе LAN-тестера
При выборе тестера для витой пары следует обратить внимание на следующие параметры:Тип тестируемых кабелей
Большинство тестеров работают с витой парой категорий 5e и 6. Для тестирования коаксиальных или оптических кабелей может потребоваться специализированный прибор.
Функциональность
Определите, какие измерения вам необходимы — только базовая проверка или расширенная диагностика. От этого зависит выбор модели тестера.
Наличие дисплея
LCD-дисплей значительно упрощает работу с тестером и анализ результатов по сравнению со светодиодной индикацией.
Измерение длины
Функция измерения длины кабеля и расстояния до обрыва очень полезна при монтаже и поиске повреждений.
Наличие удаленного блока
Позволяет тестировать уже проложенные кабели большой длины, подключаясь к обоим концам линии.
Популярные модели LAN-тестеров
Рассмотрим несколько популярных моделей кабельных тестеров разного уровня:
RIPO RI-BNC-RJ45
Бюджетный тестер начального уровня. Проверяет витую пару и коаксиальный кабель. Имеет светодиодную индикацию. Подходит для базовой диагностики кабелей и патч-кордов.
Cabeus CT-LCD-RJ45
Тестер среднего класса с LCD-дисплеем. Проверяет витую пару, телефонный и коаксиальный кабель. Измеряет длину линии до 1350 м. Имеет функцию тон-генератора.
Fluke Networks DSX-5000
Профессиональный кабельный анализатор. Выполняет сертификацию СКС на соответствие стандартам. Проводит расширенную диагностику линий. Подходит для крупных инсталляций.
Как пользоваться LAN-тестером
Общий алгоритм работы с кабельным тестером выглядит следующим образом:
- Подключите один конец тестируемого кабеля к основному блоку тестера
- Второй конец подключите к удаленному блоку (если есть) или замкните на специальную заглушку
- Включите тестер и запустите проверку
- Проанализируйте результаты на дисплее или по светодиодам
- При необходимости проведите дополнительные измерения (длина, поиск обрыва и т.д.)
Перед началом работы обязательно ознакомьтесь с инструкцией к конкретной модели тестера.
Преимущества использования LAN-тестеров
Регулярное использование кабельных тестеров при монтаже и обслуживании сетей дает ряд преимуществ:
- Быстрая диагностика неисправностей кабельных линий
- Повышение надежности сетевой инфраструктуры
- Экономия времени на поиск и устранение проблем
- Документирование состояния кабельной системы
- Подтверждение качества выполненных монтажных работ
Выбор LAN-тестера для разных задач
Какой тестер выбрать, зависит от конкретных задач и объема работ:
Для домашнего использования
Подойдет простой недорогой тестер для проверки патч-кордов и небольших линий. Достаточно базовой функциональности.
Для системных администраторов
Оптимальным будет тестер среднего класса с LCD-дисплеем, измерением длины и тон-генератором. Позволит выполнять основную диагностику сети.
Для монтажных организаций
Рекомендуется профессиональный кабельный анализатор. Даст возможность проводить сертификацию СКС и выполнять сложную диагностику.
Заключение
LAN-тестер — незаменимый инструмент для диагностики и обслуживания кабельных систем. Правильный выбор модели тестера в соответствии с решаемыми задачами позволит эффективно выявлять и устранять неисправности в сетевой инфраструктуре.
КАК ВЫБРАТЬ LAN ТЕСТЕР ДЛЯ ДИАГНОСТИКИ ВИТОЙ ПАРЫ И КОАКСИАЛЬНОГО КАБЕЛЯ
Как выбрать LAN тестер
Тестер сетевого кабеля — это профессиональный инструмент для диагностики витой пары и коаксиального кабеля. Инструмент широко пользуется популярностью среди профессионалов и дает возможность определить целостность проводников, правильность установки коннекторов и наличие повреждений.
Кабельные тестеры делятся на несколько групп. Самый базовый тип сетевых кабельных тестеров предлагает лишь тщательную проверку физического состояния каждого провода. Такие тестеры сообщат вам, правильно ли подключен и сопряжен каждый кабель, но не предоставят вам более подробную информацию о потенциальных проблемах. И они, безусловно, не дадут вам никакого представления о передаче данных, происходящей по кабелю. Сфера использования базовых кабельных тестеров – это проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов.
Следующий тип LAN тестеров позволяет определить, правильно ли настроен кабель, как происходит передача данных, происходящих в кабеле. И они могут дать вам гораздо лучшее представление о том, где именно происходят проблемы в линии. Но нужны ли вам все эти функции? Это зависит от отдельных факторов, таких как типы кабелей, которые вам нужно протестировать.
Самые дорогие сетевые кабельные тестеры — это квалификационные тестеры. Они предназначены для специалистов, которые ремонтируют или обслуживают огромные системы кабелей. Они обладают всеми функциями, которые вы найдете в более дешевых кабельных тестерах, но они добавляют гораздо более подробную информацию о передачах, поддерживаемых кабелем. Сертификационные тестеры — это, по сути, лучшие сетевые кабельные тестеры, которые вы можете купить. Они оснащены функциями, которые используют только профессионалы.
Важным факторов при выборе LAN тестера является простота использования. Для проведения измерений вам понадобится сетевой кабельный тестер с дисплеем с более высоким разрешением, позволяющий видеть всё без необходимости переключаться между различными экранами.
Техническое мастерство — это еще одна вещь, о которой стоит подумать. Некоторые тестеры сетевых кабелей спроектированы таким образом, что вы можете получить понятные результаты, даже если вы ничего не знаете о кабелях для передачи данных. Другие предоставляют вам только необработанные данные, необходимые для проведения собственного анализа, или требуют, чтобы вы были знакомы с оборудованием для тестирования сетевого кабеля.
Для выбора функционального LAN-тестера необходимо учитывать все вышеперечисленные аспекты. Рассмотрим один из тестеров ТМ RIPO RI-BNC-RJ45, который пользуется популярностью не только среди профессионалов, но и среди обычных пользователей ПК. Тестер широко применяется для диагностики следующих типов кабельных линий:
- витой пары UTP или FTP с интерфейсными разъемами RJ45, RJ12/RJ11 и вариантами разделки T568A или T568B;
- коаксиальных кабелей с разъемами BNC;
- патч-кордов с разъемами RJ45 (8Р8С), RJ12/RJ11 (6P6C, 6P4C, 6P2C).
Данный LAN тестер RIPO может выявлять разнообразные дефекты линий (обрыв, замыкание или перепутанные проводники).
Прибор состоит из двух частей: основной блок и удаленный блок. Удаленный модуль можно отсоединить для тестирования кабелей большой длины или тестирования линии. Основной блок имеет 3 порта: RJ45 (8P8C), RJ11/RJ12 (6P6C) и порт BNC. Удаленный модуль имеет 2 порта: RJ45 (8P8C) и RJ11/RJ12 (6P6C). Тестер RIPO легок в применении и имеет световую индикацию. В комплекте вы сможете найти не только само устройство, но и батарейку 9V «Корона » 6LR61 для его работы. Это доступный по цене очень качественный тестер для диагностики кабельной продукции. Вам нужно определиться с функциональными возможностями вашего прибора, необходимым для решения ваших задач. Купить LAN- тестер RIPO вы можете в компании AVS Electronics.
Cabeus CT-LCD-RJ45 Тестер для витой пары c LCD дисплеем (☑)
Главная → Инструменты для работы с кабелем → Кабельные тестеры и генераторы тона → Cabeus CT-LCD-RJ45
Бренд:
Cabeus
В наличии:
Поставка 1-3 дня при наличии
Центр.
склад:
62 шт.
Оцени!
Код товара:
09685
Артикул:
CT-LCD-RJ45
- Описание
- Характеристики
- Сопутствующие товары
- Отзывы
- Партнер Cabeus
- Тестирование витой пары, телефонного и коаксиального кабеля
- Определение: места обрыва пары, короткого замыкания, перепутанных проводников, длины линии
- LED дисплей
- Разъемы: RJ45
- 4 батарейки ААА (в комплект не входят)
- Гарантия — 1 год
LAN Тестер CT-LCD-RJ45 предназначен для:
- Для тестирования линий связи построенных на основе медных витопарных,
- Телефонных кабелей,
- Коаксиальных кабелей (к примеру Cavel CAT703)
Прибор отображает карту разводки, позволяет выявлять дефекты линий (перепутанные пары, обрыв и замыкание) и измерять длину каждой пары.
Измерения длины кабеля типа витая пара
|
Диапазон |
От 1 -1350 метров |
| Еденица измерения | Метры или ft |
Типы тестируемых кабелей сетевым тестером:
|
Кабель типа |
4-е витые пары U/UTP, F/UTP |
|
Кабель |
Коаксиальный |
Порты тестера витых пар и удаленного идентификатора:
|
Главный порт тестера |
«MAIN» |
|
Порт обратной петли |
«LOOPBACK» |
|
Порт удаленного идентификатора |
«R» |
|
Дополнительные адаптеры BNC и RJ11 |
Применяются для измерения и проверки обрыва коаксиального кабеля или телефонной линии (разъемы не входят в комплектацию, приобретаются отдельно). |
- Простое и легкое использование.
- Большой экран для отображения результатов теста.
- ЖКИ дисплей с 4×16 матрицей (визуальное поле 61.6×25.2мм).
Комплект поставки Lan тестера:
|
Основной блок прибора |
1 шт |
|
Удаленный адаптер линии |
1 шт |
|
Батарейка 1,5V AAА |
4 шт |
|
Инструкция |
1 шт |
Соответствует требованиям к низковольтному оборудованию на территории Таможенного союза: ТР ТС 020/2011, ТР ТС 004/2011
ТР ТС 004/2011 вступил в силу в феврале 2013 года.
Его разработали для того, чтобы установить на территории Таможенного союза (ЕАЭС) единые требования к низковольтному оборудованию, которые обязаны соблюдать все страны-участницы ЕАЭС. Определенные виды продукции, которые выпускаются в обращение на общий рынок, должны отвечать требованиям ТР ТС 004/2011 и пройти предусмотренные процедуры подтверждения соответствия.
От 50 до 1000 в (включительно) переменного тока
От 75 до 1500 в (включительно) постоянного тока
| Эксплуатационные характеристики | |
|---|---|
| Артикул | CT-LCD-RJ45 |
| Масса | 0.444 кг. |
| Объем | 0.001 м3. |
Официальный партнер Cabeus
«Настоящим подтверждается, что компания ООО «Анбик РК» г. Москва является официальным партнером Cabeus и имеют право распространять продукцию на территории РФ».
Срок действия до 31.12.2021»
| Патч корды медные | ||||||||
|---|---|---|---|---|---|---|---|---|
| 18928 | Cabeus PC-UTP-RJ45-Cat. 5e-3m-LSZH Патч-корд UTP, категория 5e, 3 м, LSZH, неэкранированный, серый | 237,15 | 221,85 | шт |
| |||
| 09774 | Cabeus PC-UTP-RJ45-Cat.6a-1m-LSZH Патч-корд U/UTP, категория 6а (10G), 2xRJ45/8p8c, неэкранированный, серый, LSZH, 1м | 207,40 | 193,80 | шт |
| |||
| 09749 | Cabeus PC-UTP-RJ45-Cat. 5e-0.3m-GN Патч-корд U/UTP, категория 5е, 2xRJ45/8p8c, неэкранированный, зеленый, PVC, 0.3м | 66,30 | 62,05 | шт |
| |||
| 20620 | Cabeus PC-UTP-RJ45-Cat.5e-0.3m-BL Патч-корд UTP, категория 5e, 0.3 м, неэкранированный, синий | 66,30 | 62,05 | шт |
| |||
| 19057 | Cabeus PC-UTP-RJ45-Cat. 5e-1m-RD Патч-корд UTP, категория 5e, 1 м, неэкранированный, красный | 106,25 | 99,45 | шт |
| |||
| 20219 | Cabeus PC-UTP-RJ45-Cat.5e-0.15m-YL Патч-корд UTP, категория 5e, 0.15 м, неэкранированный, желтый | 56,95 | 53,55 | шт |
| |||
| 20629 | Cabeus PC-UTP-RJ45-Cat. 5e-1.5m-BK Патч-корд U/UTP, категория 5е, 2xRJ45/8p8c, неэкранированный, черный, PVC, 1.5м | 133,45 | 124,10 | шт |
| |||
| Коннекторы RJ 45 | ||||||||
| 09551 | 8P8C Cabeus Коннектор RJ-45 под витую пару, категория 5e, универсальный (для одножильного и многожильного кабеля) | 4,25 | 4,25 | шт |
| |||
| 09618 | Cabeus 8P8C-SH-C6-TWP Коннектор RJ-45 под витую пару, категория 6/7 (50 µ»/ 50 микродюймов), экранированный, универсальный (для одножильного и многожильного кабеля), для проводников с толщиной по изол | 38,25 | 35,70 | шт |
| |||
| 00858 | Hyperline BOOT-GR Колпачок под витую пару RJ-45 изолирующий серый (уп 100шт) | 367,20 | 346,80 | шт |
| |||
| Модули Keystone | ||||||||
| 17185 | Cabeus KJ-RJ45-Cat. 6A-180 Degree Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 6A, Dual IDC (110&Krone type), белая | 151,30 | 141,10 | шт |
| |||
| 20445 | Cabeus KJ-RJ45-Cat.6A-SH-180-Toolless Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 6A, полный экран, без инструмента Toolless, белая | 265,20 | 248,20 | шт |
| |||
| Патч-панели | ||||||||
| 09647 | Cabeus PL-24-Cat. 5e-Dual IDC Патч-панель 19″ 1U,24 портов RJ-45, категория 5e, Dual IDC, с задним кабельным органайзером | 1’997,50 | 1’866,60 | шт |
| |||
| 09989 | Cabeus PL-24-Cat.6-Dual IDC Патч-панель 19″ 1U, 24 порта RJ-45, категория 6, Dual IDC, с задним кабельным организатором | 2’325,60 | 2’173,45 | шт |
| |||
| 22578 | Eurolan 27H-U5-24BL Коммутационная панель категории 5е UTP 19”, 1U, 24 порта, черный с органайзером | 2’348,64 | 2’218,16 | шт |
| |||
| 20458 | Hyperline PP2A-19-24S-8P8C-C5E-110 Патч-панель 19″, 1U, с угловыми портами, 24 порта RJ-45, категория 5e, Dual IDC | 7’697,00 | 7’389,60 | шт |
| |||
| Проходной адаптер RJ45 RJ45 | ||||||||
| 05301 | Розетка компьютерная RJ-45(8P8C) 5e, одинарная, внешняя, Dual IDC(110&Krone type) | 111,35 | 109,65 | шт |
| |||
| 24930 | Cabeus CM-IDC-C6-SH Соединительный модуль, IDC-IDC, категория 6, экранированный | 255,00 | 238,85 | шт |
| |||
| Аттенюаторы оптические | ||||||||
| 24986 | Cabeus Att-FM LC-SM-10dB Аттенюатор LC-SM-10Дб | 492,15 | 459,85 | шт |
| |||
| Оптические адаптеры | ||||||||
| 02197 | Оптический адаптер | Оптическая розетка | Проходной соединитель LC/UPC, SM, дуплекс RC19 | 51,85 | 50,15 | шт |
| |||
| Оптические коннекторы | ||||||||
| 02375 | Коннектор SC mm pc 126 мкм 3 мм | 53,55 | 51,85 | шт |
| |||
| Оптические патч корды | Шнуры оптические | ||||||||
| 21150 | Cabeus FOP(d)-9-LC-SC-3m Шнур оптический duplex LC-SC 9/125 sm 3м LSZH | 402,90 | 376,55 | шт |
| |||
| Пигтейл оптический | Pigtail optical | ||||||||
| 16300 | Cabeus PT-SC-9 Пигтейл SC 9/125 sm 1. 5м LSZH | 84,15 | 79,05 | шт |
| |||
| Кабельная стяжка | ||||||||
| 20805 | Cabeus CT-100 Стяжка нейлоновая неоткрывающаяся 100×2.5мм, (100 шт) | 41,65 | 39,10 | упак |
| |||
| Кабельные тестеры и генераторы тона | ||||||||
| 09786 | Cabeus CT-BNC-RJ45 Тестер для витой пары, коаксиала, телефона (кож. зам.чехол) | 883,15 | 825,35 | шт |
| |||
| 20228 | Cabeus CT-FO-10MW Прибор для проверки оптического кабеля лазерная указка, одномод/многомод, мощность 10 милливатт | 6’355,45 | 5’939,80 | шт |
| |||
| Хомуты-липучки | ||||||||
| 18843 | Cabeus ROL-5×9-BK Лента (липучка) в рулоне, ширина 9 мм, длина 5 м, черная | 307,70 | 287,30 | шт |
| |||
| Кабель витая пара | ||||||||
| 09523 | Cabeus UTP-4P-Cat. 5e-SOLID-GY Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный, серый (305 м), системная гарантия 25 лет. | 11’003,20 | 10’283,30 | шт |
| |||
| 09528 | Cabeus SFTP-4P-Cat.5e-SOLID-GY Кабель витая пара экранированная SFTP (SF/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный (305 м) | 19’629,90 | 18’345,55 | шт |
| |||
| 20444 | Cabeus FTP-4P-Cat. 6-SOLID-LSZH Кабель витая пара экранированная FTP (F/UTP), категория 6, 4 пары 0,57мм (23 AWG), одножильный (305 м) | 20’569,20 | 19’223,60 | шт |
| |||
| 09530 | Cabeus FTP-4P-Cat.5e-SOLID-OUT-LSZH-UV Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары 0,5мм (24 AWG), одножильный, экран — фольга, для внешней прокладки (+60 C — -40 C) (305 м) | 15’323,00 | 14’320,80 | шт |
| |||
| 09535 | Cabeus STP-4P-Cat. 6a-SOLID-OUT Кабель витая пара экранированная STP (U/FTP), категория 6a (10GBE), 4 пары, 0,57мм (23 AWG), одножильный (solid), экран — фольга, для внешней прокладки, каждая пара в эк | 24’658,50 | 23’045,20 | шт |
| |||
| 20416 | Кабель категории 5е, U/UTP, 4 пары, 24 AWG, LSZH нг(A)-HFLTx, внутренней прокладки, желтый, коробка 305 м Eurolan | 11’016,00 | 10’671,75 | упак |
| |||
Отзывы CT-LCD-RJ45 Cabeus
Отзывы о компании Анбик на Яндекс картах
Анбик РК на карте Москвы — Яндекс.
Карты
Похожие товары
Набор для установки коннекторов HotMelt (с печкой) F1-0053HM
160 650,00 ₽/шт
В корзину
Расширенный набор инструментов (с печкой) в чемодане F1-0053UO
153 750,00 ₽/шт
В корзину
Универсальный набор (SC/ST/FC/LC) с печкой в чемодане F1-0053UNC
149 175,00 ₽/шт
В корзину
Расширенный набор инструментов в чемодане F1-0053U
132 600,00 ₽/шт
В корзину
Комплект инструмента для монтажа разъемов LightCrimp+ ST, SC, MT-RJ, CoreLink Splices
87 040,00 ₽/шт
В корзину
Базисный набор инструментов в чемодане F1-0053
82 875,00 ₽/шт
В корзину
Дополнительный набор для установки коннекторов HotMelt (LC)
74 241,00 ₽/шт
В корзину
Набор инструментов для монтажа оптического кабеля НИМ-25
38 012,00 ₽/шт
В корзину
Cabeus CT-LCD-RJ45-Scan (NF-8208) Тестер для витой пары c LCD дисплеем и тон-генератором
10 857,90 ₽/шт
В корзину
Cabeus CT-FO-10MW Прибор для проверки оптического кабеля лазерная указка, одномод/многомод, мощность 10 милливатт
6 355,45 ₽/шт
В корзину
Cabeus HT-463 Тон-генератор с крокодильчиками и телефонным разъемом
5 859,90 ₽/шт
В корзину
Сумка для инструмента (23 отделения)
4 972,50 ₽/шт
В корзину
Преимущества
Комплексные поставки сетевого оборудования с честными сроками поставки.
|
Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов. |
|
|
Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные нами из Китая |
|
|
Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. |
|
|
Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным. |
|
|
Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов. |
Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .Оставить заявку
Тестер кабелей с витой парой и 10-гигабитных кабелей
Сертификация системы медных кабелей с витой парой для развертывания Ethernet со скоростью 10 Гбит/с.
В центрах обработки данных набирает обороты широкое использование 10GBASE-T по медным кабелям с витой парой. Активные устройства, такие как коммутаторы, серверы и сетевые карты, становятся доступными для поддержки 10GBASE-T.
Комитет по стандартам Института инженеров по электротехнике и электронике (IEEE) утвердил стандарт 10GBASE T, IEEE 802.3an, еще в июне 2006 года. Этот стандарт определяет минимальный уровень производительности для медных кабелей с витой парой. Кроме того, кабельная промышленность разработала категорию 6A и класс E 9.0005 A связей для поддержки 10GBASE-T по витой паре длиной 100 м (328 футов).
Сертификация и стандарты
Сертификация медной витой пары и кабельной системы гарантирует, что установленная кабельная система обеспечивает полосу пропускания и производительность, необходимые для надежной работы 10GBASE-T, еще до того, как будут приобретены и установлены сетевые устройства.
Существующие кабельные системы категории 6 или класса E могут удовлетворять требованиям 10GBASE-T, установленным в IEEE 802.3an. Однако эти устаревшие кабельные системы ограничены по длине (35 м), на которой они удовлетворяют требованиям к передаче. Повторная сертификация этих установленных каналов связи по стандарту IEEE 802.
3an (также TIA-TSB155 или ISO TR 24750) даст окончательный ответ.
Параметры теста
Полевая сертификация установленных кабелей на основе витой пары для 10GBASE-T включает все параметры испытаний, указанные в стандартах ANSI/TIA-568-C.2 и ISO/IEC 11801:2011 Edition 2.2 для категории 6A/класса E A . ссылки. В таблице 1 перечислены эти параметры испытаний. Основное изменение для 10GBASE-T — это диапазон частот для этих тестов, который теперь расширен до 500 МГц, чтобы поддерживать более высокие скорости передачи данных технологии передачи сигналов 10GBASE-T. В этих кабельных стандартах устаревшие параметры тестирования, перечисленные в таблице 1, называются параметрами внутриканального тестирования. Мы должны добавить параметры теста на посторонние перекрестные помехи, чтобы завершить полевые испытания для 10GBASE-T.
| Параметр теста — «Старое» имя | Параметр теста — «Новое» имя |
| Вносимые потери (IL) | Вносимые потери (IL) |
| Перекрестные помехи на ближнем конце (NEXT) | Перекрестные помехи на ближнем конце (NEXT) |
| Суммарная мощность Перекрестные помехи на ближнем конце (PS NEXT) | Суммарная мощность Перекрестные помехи на ближнем конце (PS NEXT) |
| Отношение затухания к перекрестным помехам (ACR) | Отношение затухания к перекрестным помехам — ближний конец (ACR-N) |
| Суммарное затухание мощности и отношение перекрестных помех (PS ACR) | Суммарное затухание мощности и отношение перекрестных помех — ближний конец (PS ACR-N) |
| Перекрёстные помехи на дальнем конце (FEXT) | Перекрёстные помехи на дальнем конце (FEXT) |
| Равноуровневые перекрестные помехи на дальнем конце (ELFEXT) | Отношение затухания к перекрестным помехам — дальний конец (ACR-F) |
| Суммарная мощность Равноуровневые перекрестные помехи на дальнем конце (PS ELFEXT) | Суммарное затухание мощности и отношение перекрестных помех — дальний конец (PS ACR-F) |
| Возвратные потери (RL) | Возвратные потери (RL) |
| Карта проводов | Карта проводов |
| Задержка распространения | Задержка распространения |
| Перекос задержки | Перекос задержки |
| Длина | Длина |
Инопланетные перекрестные помехи
Посторонние перекрестные помехи возникают между парами проводов в разных смежных кабельных соединениях.
Поэтому параметры теста Alien Crosstalk называются параметрами теста «между каналами». Посторонние перекрестные помехи могут возникать между любыми парами двух проводов в кабельном жгуте. Необходимо измерить совокупное воздействие всех пар проводов в пучке на испытуемую пару проводов. Параметрами испытаний для регистрации этого комбинированного воздействия являются суммарные перекрестные помехи мощности на ближнем конце (PS ANEXT) и отношение суммарной мощности постороннего затухания к перекрестным помехам на дальнем конце (PS AACR-F). Посторонние перекрестные помехи являются наиболее значительным источником помех или шума для приложений 10GBASE-T по кабелю с витой парой. Характеристики посторонних перекрестных помех будут определять ограничение по расстоянию для установленных кабелей категории 6 или класса E.
Тестер DSX-5000 CableAnalyzer™ от Fluke Networks полностью поддерживает процесс полевой сертификации кабелей на основе витой пары в соответствии со стандартом IEEE. 802.
3an и стандарты кабельной отрасли. DSX-5000 обеспечивает не только характеристику «внутриканального» канала, но и характеристику перекрестных помех «между каналами». Подробная информация о методологии тестирования и параметры тестирования описаны в официальном документе «Как сертифицировать кабельную систему с витой парой для Ethernet 10 Гбит/с».
Заключение
Надлежащая сертификация любой кабельной системы с витой парой, новой или старой, дает окончательный ответ на вопрос, будет ли установленная система поддерживать 10GBASE-T. Выберите стандарт (критерии) IEEE для сертификации установленных кабелей категории 6 или класса E. Кабельные системы категории 6A/класса EA, безусловно, должны соответствовать требованиям, установленным в стандартах ANSI/TIA и ISO/IEC. Эти требования превышают требования к производительности 10GBASE-T.
Свяжитесь с нами
США/Канада: 1-800-283-5853
Международный: 1-425-446-4519
[email protected]
Программа обслуживания и поддержки Gold
Тестирование сетей и кабелей — испытательное оборудование и инструменты Triplett
Тестирование сетей и кабелей — испытательное оборудование и инструменты Triplett перейти к содержанию Triplett предлагает различные решения для тестирования сети для проверки вашей проводной инфраструктуры и целостности сети.
Наш ассортимент оборудования для тестирования сетей включает в себя тестеры Ethernet, тестеры кабелей, тестеры сетей и т. д. Наши решения для тестирования сетей идеально подходят для использования при прокладке новых кабелей или проверке эффективности существующих кабелей. Мы также предлагаем сертификат соответствия требованиям N.I.S.T, который гарантирует качество и производительность наших решений для тестирования сетей и кабелей.
КАТЕГОРИИ ПРОДУКТА
- Комплекты генератора тона и зонда
Для трассировки витой пары, ЛВС, многожильных кабелей и т. д.
- Соединительные кабели для передачи голоса, данных и видео
Доступны размеры 1, 3, 5, 10, 25, 50, 75 и 100 футов.
- Метры длины кабеля
Длина кабеля 100-300 футов
- Тестеры ЛВС
Тестирование и ремонт сетей 10, 100 и 1000 Base-T
- Низковольтные тестеры и аксессуары
LVRPO Tester Tit, Smart Remote, Pro Coax ID и многое другое
- Наборы для тестирования телефонного обходчика
Тестирование аналоговых/телефонных линий и систем
- Тестеры Power Over Ethernet (PoE)
Цифровой вольтметр CAT 5/6
- Тестер телефонной линии
Базовый набор прикладов и тестер телефонной линии Line-Bug 4™
- Анализ радиочастотного спектра
Анализатор спектра 2,4 ГГц/5 ГГц
- Сетевые ручные инструменты
Плоскогубцы, кусачки, клещи для зачистки проводов и многое другое
Обслуживание строительных, ремонтных подрядчиков, техников и специалистов
Обзор
Компания Triplett предлагает первоклассные промышленные тестеры и измерители
с тобой в виду.
