Основные характеристики блока питания для компьютера
Привет, друзья! Сегодня я расскажу вам, про основные характеристики блока питания, на которые следует обратить внимание, при покупке этого девайса.

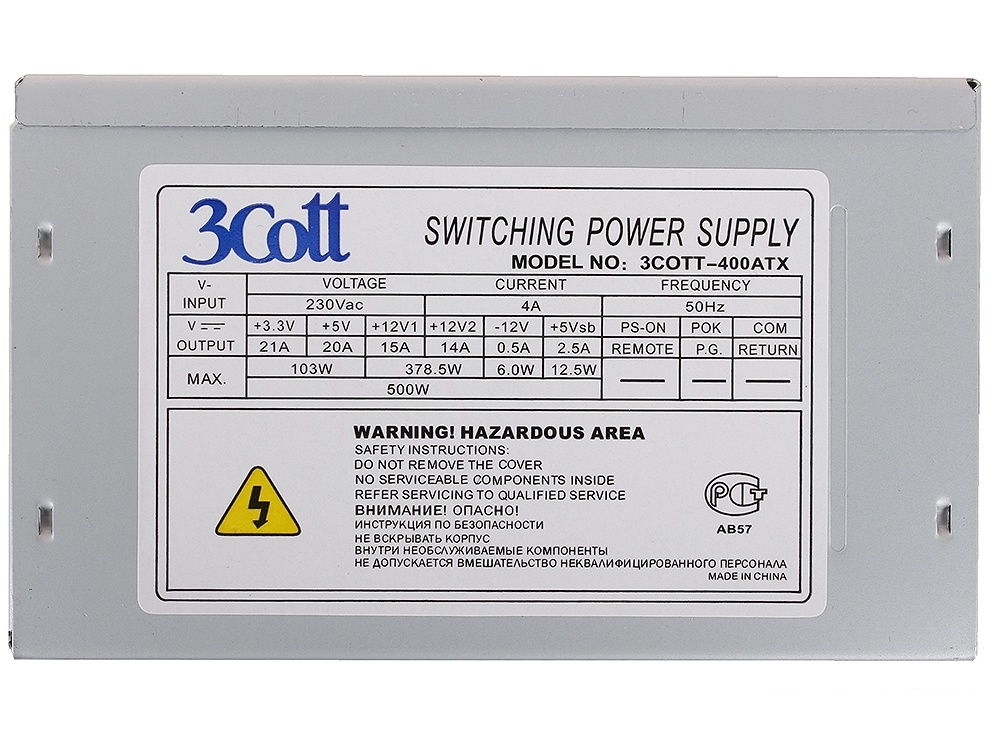

Для наглядности возьмем конкретный пример — Chieftec GPS-600A8 600W, и рассмотрим те технические характеристики, которые указаны в описании товара большинства приличных интернет-магазинов.

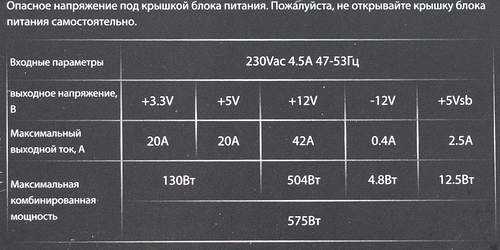

Мощность
В нашем случае указано 600 Вт, чего вполне достаточно для игрового компьютера. Это – основная характеристика, которой следует руководствоваться при выборе этого типа комплектующих для системного блока.
У вас может возникнуть закономерный вопрос – а что, если не указана эта характеристика в описании товара? Советую держаться подальше от такого магазина: логично предположить, что если администрация не считает важным приводить главные параметры, то и остальной рабочий процесс организован per rectum.
Связываться с такими специалистами – нажить себе лишней головной боли.
Коэффициент полезного действия
Этот параметр показывает, сколько «высосанной» из розетки электроэнергии будет преобразовано в полезную нагрузку компьютера. У хороших блоков питания этот показатель не ниже 80%, о чем свидетельствует соответствующий сертификат. Меньшим КПД страдают только дешевые некачественные блоки питания. Не рекомендую покупать такой – неизвестно, сколько он проработает. Да и экономия тут мнимая – вы, все равно, переплатите за электроэнергию, которую БП, с низким КПД, потребляет больше.
Форм-фактор и габариты
Физические размеры блоков питания для ПК, строго стандартизованы и отвечают форм-фактору. Также формфактором регламентируется выходное напряжение и типы кабелей, для питания всех потребителей энергии.
Так как самый распространенный форм-фактор сегодня ATX, рекомендую ориентироваться именно на него.
Питание
В этом разделе указываются типы коннекторов, подключения нагрузки 12В для всех устройств – материнской платы, процессора, дополнительного питания для видеокарты, а также наличие и количество штекеров SATA и/или Molex.
При несоответствии стандартов, во время сборки компьютера у вас ничего не получится подключить, даже чисто физически.
Возможность модульного подключения кабелей, обычно также указывается, хотя такая опция – уже дело личных предпочтений пользователя.
Охлаждение
Хороший тон – указать не просто наличие воздушного охлаждения, но и диаметр кулера. На основании этого, покупатель может сделать предположение об уровне шума, издаваемым блоком питания. Учитывайте, что самые шумные – устаревшие 80-миллиметровые вентиляторы, а самые тихие – новые модные 120-миллиметровые, которые шумят меньше, благодаря меньшей частоте вращения.
Наличие подсветки
Дополнительная «фича», которая никак не влияет на производительность компьютера, но может быть интересна в эстетическом плане. Из комплектующих, оборудованных светодиодами, в полупрозрачном корпусе, можно собрать компьютер, который будет светиться, как новогодняя елка.
Как опытный пользователь, повидавший всякое, могу гарантировать, что в большинстве случаев такая «елочка» умиляет владельца в течение первых нескольких недель, потом же начинает раздражать.
Вообще грустно, если не предусмотрена возможность отключения подсветки.
Страна-производитель
Если вы рассчитываете, что здесь у нас широчайший выбор, могу вас разочаровать: большинство электроники, сегодня, производится в Китае. Не стоит думать, что такие комплектующие, хуже остальных деталей «желтой» сборки или «американцев» (которые уже почти не производятся и попадают к нам редко).
Такое заблуждение неактуально, как минимум, лет пять и обусловлено тем, что раньше в Поднебесной, таки массово выпускалась некачественная электроника.
Я не говорю, что она и сегодня не выпускается – на рынке, все еще можно найти лютый контрафакт, который не соответствует вообще никаким стандартам. Одновременно с этим, в продаже масса качественной китайской электроники, которая не уступает аналогам.
Во многом и от того, что аналогов попросту нет, так как 95% товаров маркируются гордой надписью Made in China. Поэтому, в первую очередь, рекомендую обращать внимание на бренд. И, если вы сомневаетесь, какому из них стоит отдать предпочтение, могу порекомендовать тот же Chieftec, устройства от которого, редко подводят своих владельцев.
Вот и вся общая характеристика блоков питания, важная при сборке компьютера самостоятельно. Некоторые магазины могут приводить чуть ли не всю спецификацию по каждому устройству, но обычному пользователю это не нужно.
Если все вышеперечисленные характеристики БП соответствуют вашим требованиям, то правильно собранный компьютер, в большинстве случаев, работает. А если не работает – он попросту собран неправильно.
Также на эту тему советую, почитать про сертификаты блоков питания и срок службы блока питания компьютера. Инструкцию как рассчитать мощность блока питания вы найдете здесь.
Спасибо за внимание и до следующих встреч! Не забудьте подписаться на новостную рассылку, чтобы не пропустить важные полезные публикации.
С уважением, автор блога Андрей Андреев
Технические характеристики блоков питания
Встал вопрос о блоках питания для моих самоделок. На всем известном интернет магазине я закупил несколько экзепляров для понимания картины происходящего на рынке дешовых и недорогих БП (блоков питания).
Естественно я был наслышен о несоответствии «китайских характеристик» реальности. И было принято решение испытать полученные блоки питания. Было использовано домашнее оборудование — не поверенное и не аттестованное. Не смотря на это, я считаю, что результаты похожи на правду.
Так же были испытаны блоки питания от различных устройств. Надо сказать, что БП от сгоревших роутера и хаба обеспечивают лучшие характеристики, чем дешовые БП.
Ожидаемый результат:
- пригодность для питания WS2812b (номинальное напряжение питание +3.5~+5.3 В, рекомендованное 4,5~5,5 В)
- пригодность для питания Atmega328P-AU ( допустимый диапазон +1,8~+5,5 В)
- пригодность питания RGB, RGBW светодиодных лент 12 В ( установим диапазон 11-14 В как приемлемы)
Также производится оценка пригодности БП для питания других устройств.
Определяющее значение имеют несколько характеристик блоков питания, далее приведен их перечень, с короткой разшифровкой значений.
Выходное напряжение— выходное напряжение которое обеспечивает блок питания в заданном диапазоне значений тока нагрузки.
Как правило на холостом ходу блок питания дает несколько завышенное напряжение. В номинальном диапазоне нагрузок ниже напряжения холостого хода и как правило снижается с повышением нагрузки. В моих записях приводится диапазон напряжений от напряжения холостого хода до напряжения при максимально допустимой нагрузке.
Выходной ток- максимальный ток, который может быть отдан в нагрузку. Различают длительный ток нагрузки, кратковременный ток нагрузки и импульсный ток нагрузки. Импульсный ток нагрузкий может значительно превышать значения других токов, за счет энергии накопленной в фильтрах блока питания. Кратковременный ток нагрузки может превышать ток, который может быть выдан в нагрузку при длительной работе.
Этими тонкостями пользуются западные и китайские производители электроники, приводя «не честные» характеристики БП (блоков питания).
Амплитуда пульсаций, пульсации выходного напряжения — выходное напряжение БП не идеальное, всегда присутствует паразитная переменная составляющая.
В моих данных приведена амплитуда от минимального до максимального значения переменной составляющей.
Частота первой гармоники пульсаций— для борьбы с помехами необходимо понимать спектральный состав пульсаций. Так как в цепях питания применяють ФНЧ, в том или ином виде, то частота первой гармоники является необходимой информацией для проектирования цепей защиты от помех по питанию.
Нагрузочная характеристика блока питания— график показывающий зависимость выходного напряжения БП от тока нагрузки. График может быть полезен при пректировании устройства, при оценке пригодности блока питания для питания устройства. При анализе причин неработоспособности.
Тип защиты от перегрузки— я встречал следующие типы защиты от перегрузки блока питания:
- защита от превыщения тока с отключением выходного напряжения
- защита с ограничением выходного тока по значению
- защита с ограничением отдаваемой мощности в нагрузку
- защита от перегрева
Защита от перегрузки БП очень большая тема, но ее подробное освещение не входит в цели этого текста.
При снятии характеристик используются следующие приборы и оборудование:
Не известное нагрузочное устройство из тогоже китайского магазина:
Осциллограф Hantek6022BL:
А также еще один блок питания ELEMENT PSN-305D для сервисных функций:
Программное обеспечение:
OpenHantek
WX-Maxima
Определение характеристик источника питания | Обзор метода проектирования обратноходовых преобразователей переменного тока в постоянный с ШИМ
Как было объяснено в разделе [Процедура проектирования], прежде чем можно будет начать процесс проектирования, необходимо определить технические характеристики источника питания, такие как конкретные рабочие характеристики и свойства, которые блок питания должен выставляться.
В действительности технические характеристики источника питания не являются чем-то, что разработчик устройства источника питания может придумать с чистого листа. Помимо используемой входной мощности, а также точности напряжения и типа тока, требуемых нагрузкой, для которой подается питание, необходимо рассмотреть несколько вопросов проверки, включая КПД и диапазон рабочих температур.
Эти параметры определяются общими характеристиками системы и характеристиками платы, на которую должно подаваться питание.
В действительности эти спецификации не всегда четко устанавливаются в начале процесса проектирования. Это происходит не по вине разработчика схемы, на которую должно подаваться питание, а из-за того, что во многих случаях невозможно узнать, что требуется энергоемкой плате, пока процесс проектирования не продвинется в какой-то степени вперед.
Тем не менее, время, отведенное на процесс проектирования в общем проекте разработки, невелико, и ожидание, пока все параметры не будут исправлены, не является роскошью, которую вы можете себе позволить. Следовательно, в какой-то момент процесс проектирования должен быть предпринят на основе доступной, хотя и неполной информации, с пониманием того, что спецификации могут быть изменены и что необходимо обеспечить достаточную степень свободы и гибкости по мере продвижения.
Пункты ниже описывают решения, которые должны быть приняты до начала процесса проектирования, и минимальный набор параметров, который должен быть установлен в начале процесса проектирования.
Характеристики источника питания, которые необходимо исправить
- Вход/выход: диапазон входного напряжения, значение выходного напряжения и точность
- Нагрузка: Требуемый ток и наличие или отсутствие переходных процессов (включая сон/пробуждение системы)
- Эффективность и мощность в режиме ожидания
- Температура: максимальная/минимальная температура и требуемое охлаждение
- Размер: Монтажная площадь и высота (форм-фактор)
- Требуемая защита: Пониженное напряжение, перенапряжение и перегрев
- Особые условия окружающей среды/эксплуатации: Бортовой автомобиль, космос, связь, РЧ и другие факторы
- Требуемая сертификация или стандарт
- Факторы стоимости
Минимальные технические характеристики, которые должны быть исправлены до начала этапа проектирования:
- Диапазон входного напряжения
- Выходное напряжение/погрешность/ток
- Выходное пульсирующее напряжение
- Допустимое отклонение напряжения изоляции
- Диапазон рабочих температур
- Эффективность
- Входная мощность без нагрузки
Теперь мы обсудим тему
в конкретных терминах.
・Диапазон входного напряжения
Учитывая, что интересующий преобразователь представляет собой преобразователь переменного тока в постоянный, вход, естественно, поступает от источника питания переменного тока. К счастью, мощность переменного тока для дома и офиса определяется установленным номинальным напряжением. В то время как в Японии это 100 В переменного тока, во всем мире мы должны работать как минимум в диапазоне от 100 В переменного тока до 240 В переменного тока. Кроме того, поскольку эти числа являются номинальными значениями, включая допуски, во многих случаях может потребоваться нижний предел -15%, что составляет 85 В переменного тока, и верхний предел +10%, или 264 В переменного тока. Поскольку в некоторых странах электроэнергия плохо регулируется или поставляется, установление соответствующих допусков требует значительного опыта и понимания реальных условий, преобладающих в данной стране. Вкратце, диапазон входных напряжений для проектируемого источника питания определяется условиями страны, в которую поставляются системы, в состав которых входит источник питания.
Основные напряжения электроснабжения жилых домов по всему миру (номинальное значение):
Япония: 100 В переменного тока
США: 120 В переменного тока
Канада: 120 В переменного тока/240 В переменного тока
Англия: 230 В переменного тока/240 В переменного тока
Россия: 127 В переменного тока/220 В переменного тока
1 Китай: 222061 0012 ・Выходное напряжение /accuracy/current
Выходное напряжение преобразователя переменного тока в постоянное должно быть установлено на постоянное напряжение, требуемое системой и платой, для которой предназначен преобразователь. Например, в случае промышленного устройства преобладают обычные стандартные напряжения, такие как 24 постоянного тока и 12 постоянного тока. В настоящее время, однако, нет ничего необычного в том, что выходное напряжение преобразователя установлено на 5 В постоянного тока, 3,3 В постоянного тока и другие напряжения прямого привода. Во всяком случае, выходное напряжение должно соответствовать требованиям точности ±5%, с учетом требований, предъявляемых конкретным устройством, на которое подается питание.
В процессе проектирования необходимо оценить детали и методы, обеспечивающие требуемую точность напряжения.
Еще более важным требованием к выходным характеристикам является уровень выходного тока, способный обеспечить ток, требуемый цепью, для которой должно подаваться питание, и на уровне, достаточном для поддержания регулируемого выходного напряжения. Поскольку предоставление большой широты расширяет диапазон допусков за счет увеличения стоимости и размера деталей, информация о максимальном токе нагрузки, который должен поддерживаться, имеет решающее значение. Кроме того, для ситуаций, когда вероятны переходные процессы нагрузки, необходимо оценить характеристики отклика. Неадекватные свойства ответа потенциально могут привести к критическим сбоям системы, таким как неожиданный сброс системы.
В дополнение к оценке требуемой выходной мощности по току, если система электропитания должна быть сконфигурирована с использованием отдельных импульсных стабилизаторов на основе выходного сигнала преобразователя переменного тока в постоянный, требования к выходному току должны учитываться на основе требований к выходной мощности .
Поскольку импульсные стабилизаторы выполняют преобразование мощности, если выходное напряжение 12 В постоянного тока создается преобразователем переменного тока в постоянный, и если импульсный стабилизатор следующей ступени, использующий этот выходной сигнал в качестве входного, имеет КПД 80%, производя 5 В/0,А, входная мощность будет 5Вт. Проще говоря, выполнение этого требования к мощности означает, что, поскольку выходное напряжение 12 В постоянного тока должно составлять всего 5 Вт, выходного тока 0,42 А будет достаточно. Во многих случаях выходная мощность блока питания, выполняющего преобразование энергии, указывается в единицах мощности.
・Пульсации выходного напряжения
«Пульсации» относятся к пульсациям. Преобразованные напряжения постоянного тока содержат пульсации, связанные с частотой входного источника питания переменного тока или частотой преобразования переключения. Хотя естественно процесс преобразования включает в себя сглаживание/фильтрацию, это не сводит пульсацию к нулю.
Например, при наличии пульсаций 400 мВпик-пик на выходе 5 В постоянного тока максимальное значение будет 5,2 В, а минимальное — 4,8 В. Это составляет 5 В ± 4 %, что едва удовлетворяет общему требованию точности ± 5 %. Однако пульсации 400 мВпик-пик на выходе 3,3 В дают 3,3 В ± 6%.
Изображение выходного пульсирующего напряжения, возникающего в результате операций переключения
Преобразователи переменного тока в постоянный создают напряжение, например 12 В пост. тока, которое называется напряжением шины. В конфигурации, где это используется в качестве входного напряжения, а напряжения, необходимые для цепей, обеспечиваются отдельными регуляторами напряжения, требования к пульсациям для преобразователя переменного тока в постоянный могут быть ослаблены. В ситуациях, когда питание напрямую подается на низковольтное устройство, как описано выше, наличие пульсаций напряжения может представлять проблему. В любом случае напряжение пульсаций должно быть как можно меньше, а допустимые уровни допустимых отклонений должны устанавливаться с учетом занимаемой площади и стоимости фильтров.
・Допуск напряжения изоляции
Некоторые технические характеристики системы требуют изоляции преобразователя переменного тока в постоянный. Промышленное оборудование и медицинские приборы в основном требуют изоляции, а в некоторых случаях предусмотрено указание конкретного уровня изоляции. Изоляция для преобразователя переменного тока в постоянный относится к электрической непроводимости между первичной (вход переменного тока) и вторичной (выход постоянного тока) сторонами, функция, которая в основном обеспечивается трансформатором. Изоляция определяется структурой изоляции, классом изоляции и другими стандартными параметрами оценки, а также уровнями напряжения, такими как 3 кВ переменного тока. Проектирование трансформатора требует знания стандартов и компонентов. Для получения дополнительной информации по этой теме следует обращаться к документам по применимым стандартам.
・Диапазон рабочих температур
Системы и устройства, для которых предназначен блок питания, могут иметь спецификации по диапазону рабочих температур.
Преобразователь переменного тока в постоянный должен состоять из управляющих ИС и компонентов, способных удовлетворить этим требованиям. Кроме того, несмотря на то, что технические характеристики устройства в основном представлены с точки зрения температуры окружающей среды, если АЦП-преобразователь монтируется в корпусе, диапазоны рабочих температур должны устанавливаться с точки зрения температуры внутри корпуса. Преобразователи переменного тока в постоянный выделяют значительное количество тепла. Если температура превышает номинальные значения компонентов, используемых в устройстве, могут возникнуть критические проблемы. Соответственно, должна быть проведена обширная проверка в отношении температур.
・КПД
КПД представляет собой отношение входной мощности к выходной мощности, выраженное в процентах. КПД 80% означает 20% потерь, которые в основном превращаются в тепло. Учитывая, что в настоящее время повышение эффективности является важным требованием, нам необходимо хорошо понимать взаимосвязь между эффективностью и теплом.
Для повышения эффективности необходимо изучить конкретный метод преобразования, управляющие ИС и используемые внешние детали.
・Входная мощность без нагрузки
«Входная мощность без нагрузки» относится к количеству входной мощности, потребляемой при отсутствии выходного тока, то есть к количеству потребляемой электроэнергии при отсутствии нагрузки. Энергосбережение является обязательным требованием, собственные потери, которые представляют собой полную трату энергии, должны быть сведены к минимуму, о чем свидетельствуют рейтинги EnergyStar. Для снижения собственного потребления решающую роль играют конфигурация схемы и типы микросхем управления.
Несмотря на использование выражения «свести к минимуму» в предыдущем параграфе, дело в том, что в зависимости от обстоятельств, в которых проектировщику приходится работать, могут быть случаи, когда трудно получить информацию, необходимую для минимизировать энергопотребление. В этой области эмпирический подход может помочь вам в оценке того, какие рабочие характеристики необходимы в блоке питания, чтобы приспособиться к широкому диапазону условий.
Важно начать процесс проектирования с четкого определения того, какие элементы могут быть изменены по мере продвижения, а какие части придется переделывать с нуля, если данная стратегия не сработает, как планировалось.
Технические характеристики блока питания » Примечания по электронике
При выборе источника питания, будь то линейный источник питания или импульсный источник питания, необходимо понимать различные характеристики, чтобы сделать правильный выбор.
Схемы источника питания. Учебное пособие. Включает:
Обзор цепей источника питания.
Линейный источник питания
Импульсный источник питания
Сглаживание конденсатора
Схемы выпрямителя переменного тока
Схемы регулятора напряжения
Схема стабилизатора напряжения стабилитрона
Защита от перенапряжения
Характеристики блока питания
Цифровая мощность
Шина управления питанием: PMbus
Бесперебойный источник питания
При выборе и покупке блока питания необходимо понимать характеристики, указанные в техническом паспорте, чтобы можно было выбрать блок питания с правильными характеристиками.
Существует несколько спецификаций, используемых для описания производительности блоков питания. Каждый из них подробно описывает различные аспекты производительности источника питания, и в зависимости от приложения некоторые из них будут более важными, чем другие.
Источники питаниямогут быть как линейными, использующими линейный стабилизатор напряжения, так и импульсными источниками питания. Оба типа широко используются, но часто они используются в разных приложениях из-за их различных характеристик.
Характеристики напряжения и тока
Основными техническими характеристиками источника питания являются выходные параметры напряжения и тока. Что касается напряжения, источник питания может быть фиксированным или иметь регулируемый выход. Необходимо проверить, имеет ли источник питания фиксированный или переменный выход.
Если источник питания имеет фиксированную выходную мощность, можно выполнить небольшую регулировку, и может потребоваться проверить, можно ли ее отрегулировать до требуемого значения, если требуемое напряжение не соответствует указанному в спецификации.
Что касается тока, необходимо убедиться, что источник питания сможет обеспечить требуемый уровень тока и иметь степень запаса сверх этого минимального требования.
При расчете требования спецификации источника питания к току необходимо учитывать то, что называется пусковым током. Этот пусковой ток возникает, когда элемент включен, и большой бросок тока потребляется для зарядки конденсаторов и т. д. Этот пусковой ток может в несколько раз превышать обычный рабочий ток.
Линейное регулирование
Технические характеристики источника питания — подробные данные для параметра, озаглавленного «линейное регулирование». Обнаружено, что при изменении сетевого или входного напряжения на выходе могут наблюдаться небольшие изменения. На рисунке регулирования линии подробно показано это изменение.
Важно обеспечить, чтобы, если выходное напряжение является критическим, регулирование сети было таким, чтобы оно не выпадало за требуемые пределы выходного напряжения при ожидаемых изменениях напряжения сети.
Также необходимо добавить это к любым другим изменениям выходного напряжения источника питания, таким как регулировка нагрузки и стабильность во времени и температуре.
Спецификация регулирования линии обычно указывается в милливольтах для данного изменения входного сигнала. Оно также может быть выражено или в процентах от выходного напряжения, и обычно оно должно составлять несколько милливольт (например, 5 мВ) или около 0,01% от максимального выходного напряжения для большинства источников питания при изменении сетевого напряжения в любом месте в пределах рабочего диапазона. .
Типовой регулируемый линейный источник питания для настольного лабораторного использованияРегулировка нагрузки
Еще одна важная спецификация источника питания называется «регулирование нагрузки». Обнаружено, что при добавлении нагрузки к выходу источника питания напряжение на клеммах может немного падать. Очевидно, что это нежелательно, поскольку в идеальном мире выходное напряжение должно оставаться точно постоянным.
Изменение нагрузки источника питания обычно указывается в милливольтах или в процентах от максимального выходного напряжения. Обычно оно может составлять несколько милливольт (например, 5 мВ) или 0,01 % для ступенчатого изменения нагрузки от 0 до 100 %. Обычно он указывается для постоянного сетевого напряжения и постоянной температуры.
Также может быть обнаружено заметное падение напряжения по проводам от блока питания до нагрузки. Это, очевидно, можно уменьшить, используя более толстые провода, которые будут иметь более низкое сопротивление. Однако некоторые источники питания имеют дополнительные клеммы для дистанционного зондирования.
При дистанционном измерении источник питания подключается к нагрузке обычным способом, но для измерения фактического напряжения на нагрузке используются дополнительные провода.
Сенсорные провода практически не пропускают ток, и, кроме того, что они намного тоньше, на них практически не будет падения напряжения.
Они будут определять напряжение на нагрузке и передавать эту информацию обратно в источник питания, чтобы схема регулятора напряжения регулировала напряжение на нагрузке, а не на выходе источника питания.
Пульсация и шум
Еще одной важной характеристикой источника питания являются параметры пульсаций и шума. Не исключено, что шумы и другие импульсы по линии электропередачи могут передаваться на выход схемы, на которую подается питание. Чтобы свести это к минимуму, особенно для чувствительных цепей, необходимо обеспечить максимально возможную чистоту линий электропередач.
Пульсации и шум на выходе объединены в единую спецификацию. Для линейных источников питания частота пульсаций обычно в два раза превышает частоту сети. При переключении питания пульсации и всплески возникают из-за переключения питания.
Компоненты пульсаций часто задаются в виде среднеквадратичных значений, но для импульсных источников питания более полезным является измерение размаха, поскольку оно показывает величину пиков, возникающих при переключении.
Большинство хороших источников питания должны обеспечивать значения шума и пульсаций лучше, чем 10 мВ RMS, а для импульсных источников во многих случаях должны быть достижимы значения 50 мВ или меньше, хотя у очень сильноточных источников питания могут быть несколько более высокие значения.
Температурная стабильность
Температура является одной из основных причин изменения состояния цепи, и в случае источников питания, как линейных, так и импульсных, она может вызывать изменения выходного напряжения.
Источники опорного напряжения (стабилитроны и т.п.) могут быть одной из основных причин изменения напряжения, но также меняются и другие электронные компоненты — резисторы являются основными после эталонного диода.
Часто различные формы температурной компенсации могут быть добавлены на этапе проектирования электронной схемы источника питания, и это значительно уменьшит любой дрейф, но он всегда будет.
Даже небольшие изменения могут повлиять на некоторые схемы, поэтому в этих случаях важно проверить показатели температурной стабильности блока питания.
Значения температурной стабильности блока питания будут указаны в техническом паспорте. Параметр измеряется как процентное или абсолютное изменение напряжения на градус C. Как правило, это может быть в районе 0,02%/°C или 2 мВ/°C. Естественно, эти цифры являются лишь ориентиром для того, что указано в некоторых расходных материалах.
Стабильность во времени
Все компоненты немного меняют свои значения с течением времени, поэтому неудивительно, что источники питания, а также типы линейных регуляторов и импульсные источники питания со временем изменяются на небольшую величину.
Хотя количество изменений обычно невелико, в некоторых приложениях оно может быть важным. В результате показатели стабильности выходного напряжения во времени часто указываются в общих спецификациях источника питания.
Для определения стабильности выходное напряжение источника питания измеряется в течение определенного периода времени при постоянной нагрузке и входном напряжении, а также измеряется дрейф напряжения.
Ограничение тока источника питания и перенапряжение
Всегда разумно убедиться, что любой источник питания, будь то линейный регулятор напряжения или импульсный источник питания, имеет различные встроенные формы защиты для предотвращения повреждения в случае какой-либо неисправности.
В линейных и импульсных источниках питания есть две основные формы защиты:
-
Защита от короткого замыкания: Защита от короткого замыкания необходима в случае, если в питаемом оборудовании возникает короткое замыкание или начинает потребляться ток, превышающий расчетный. Имея защиту от короткого замыкания в источнике питания, это ограничивает ток до максимального уровня.
Многие настольные или лабораторные источники питания имеют регулируемый предел, и это может быть полезно, поскольку это означает, что предел можно отрегулировать в соответствии с требованиями питаемой цепи.
Существуют также две формы ограничения тока. Первый называется ограничением постоянного тока. Это ограничивает ток до максимального уровня и остается на этом уровне в случае перегрузки. Другая форма ограничения тока в источнике питания называется обратным ограничением тока. Это постепенно уменьшает ток от максимального по мере увеличения перегрузки. Другими словами, ток сворачивается.
-
Защита от перенапряжения: Возможно, что последовательный элемент, особенно в линейном регуляторе напряжения, может выйти из строя. В этом случае на выходе может появиться полное предстабилизированное напряжение, что может привести к повреждению питаемых цепей. Перенапряжение отключит источник питания при возникновении состояния перенапряжения и предотвратит возникновение состояния полного перенапряжения.
Всегда рекомендуется проверять технические характеристики источника питания, чтобы убедиться в наличии защиты от перегрузки по току или короткого замыкания, а также защиты от перенапряжения, так как в случае любого из них может произойти значительный ущерб.
