Какие бывают виды электросчетчиков. Как устроены индукционные и электронные счетчики. Каковы основные технические параметры счетчиков электроэнергии. Как выбрать подходящий электросчетчик для дома или предприятия.

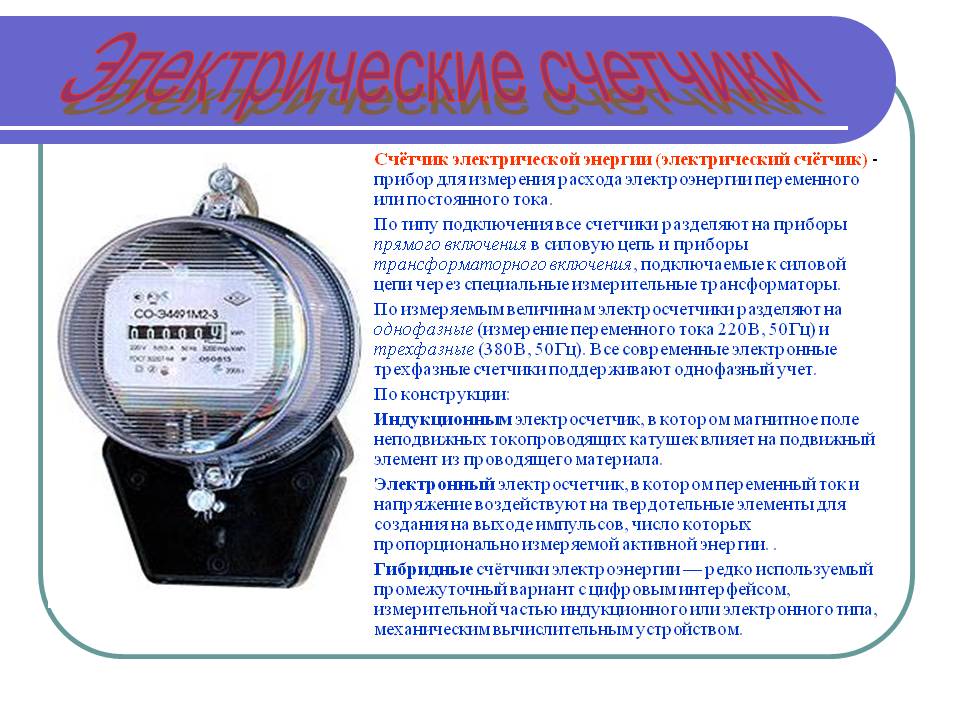

Классификация электросчетчиков по принципу работы
Электросчетчики можно разделить на два основных типа по принципу работы:
- Индукционные (электромеханические)
- Электронные (статические)
Рассмотрим подробнее особенности каждого типа.

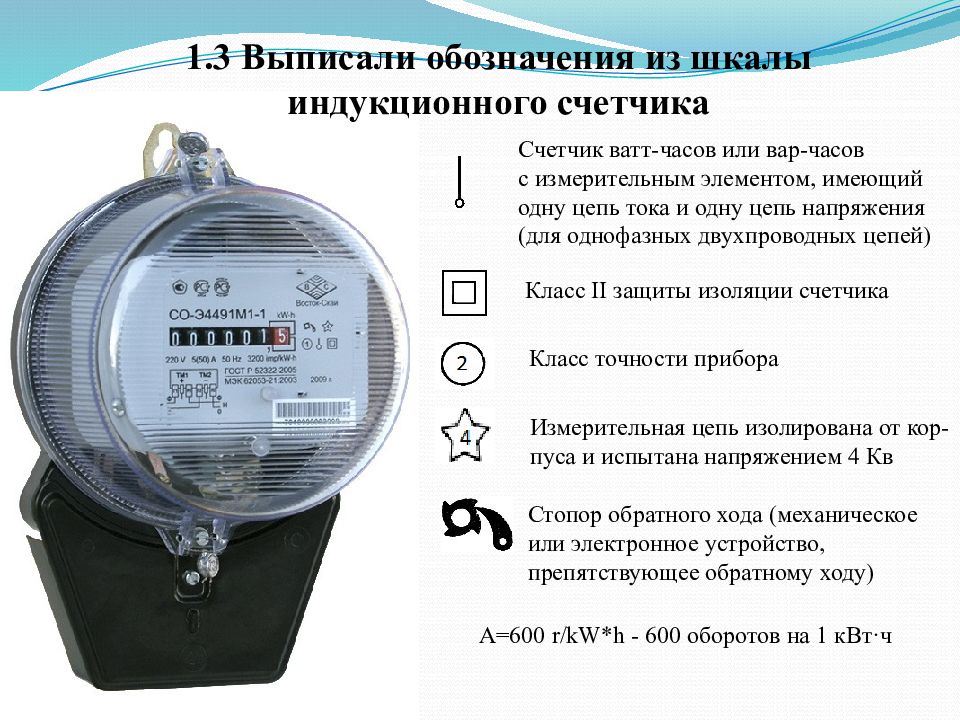

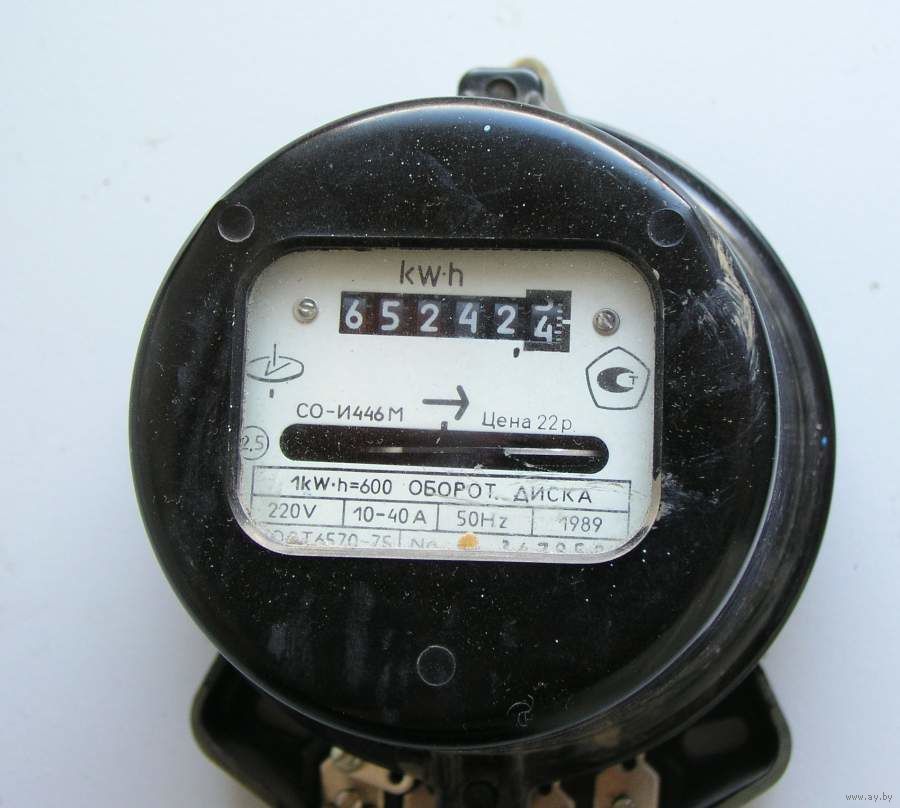

Индукционные электросчетчики
Индукционные счетчики работают на принципе вращения металлического диска под воздействием магнитного поля. Основные элементы конструкции:
- Токовая катушка
- Катушка напряжения
- Вращающийся алюминиевый диск
- Счетный механизм
Принцип работы индукционного счетчика:
- Катушки создают переменное магнитное поле
- В диске индуцируются вихревые токи
- Под действием магнитного поля диск вращается
- Скорость вращения диска пропорциональна потребляемой мощности
- Вращение диска передается на счетный механизм

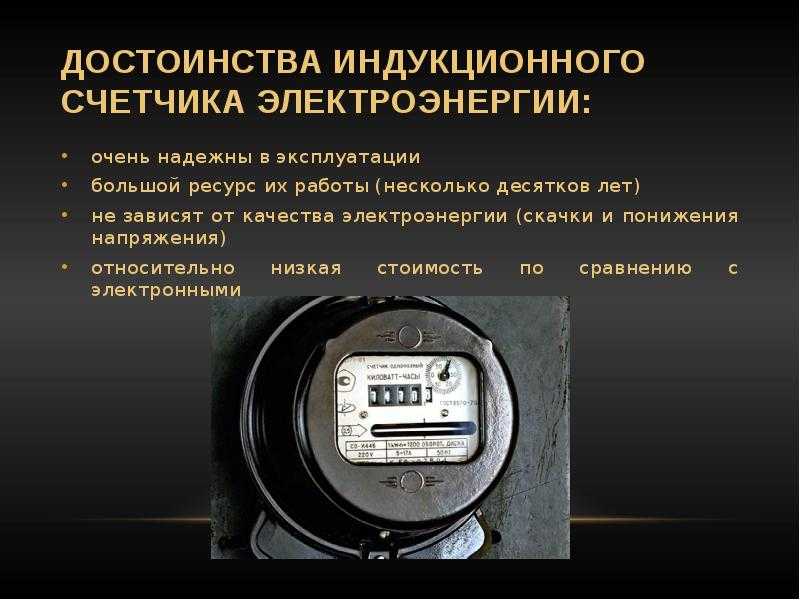

Преимущества индукционных счетчиков:
- Простота конструкции
- Низкая стоимость
- Надежность
- Долгий срок службы (до 30-40 лет)
Недостатки:
- Невысокая точность (класс точности 2.0)
- Подверженность влиянию магнитных полей
- Отсутствие дополнительных функций

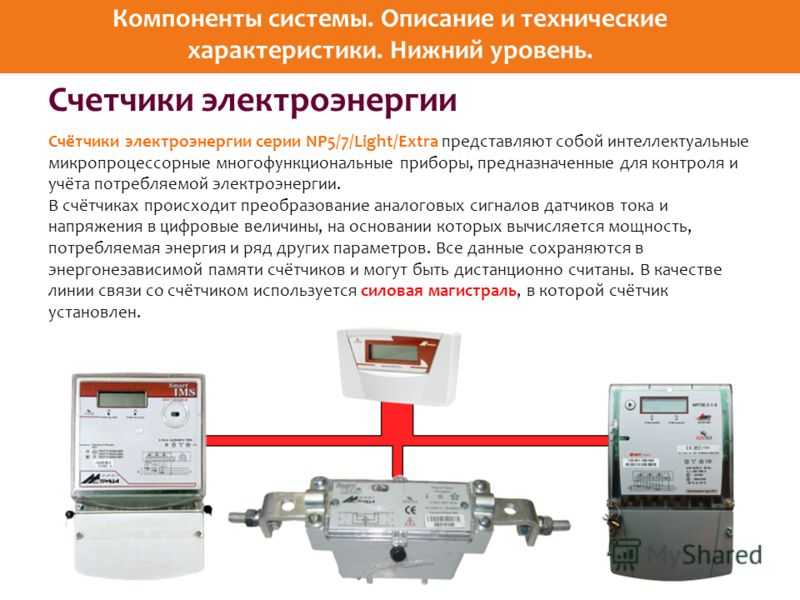

Электронные электросчетчики
Электронные счетчики преобразуют аналоговые сигналы тока и напряжения в цифровой код. Основные элементы:
- Датчики тока и напряжения
- Аналого-цифровой преобразователь
- Микропроцессор
- Энергонезависимая память
- Дисплей
Принцип работы электронного счетчика:
- Измерение мгновенных значений тока и напряжения
- Преобразование в цифровой сигнал
- Вычисление потребляемой энергии
- Сохранение показаний в памяти
- Вывод данных на дисплей
Преимущества электронных счетчиков:
- Высокая точность (класс 0.5S и выше)
- Многотарифный учет
- Дистанционная передача данных
- Дополнительные функции (измерение мощности, тока, напряжения)
- Защита от хищений электроэнергии
Недостатки:
- Более высокая стоимость
- Меньший срок службы (15-20 лет)
- Чувствительность к перепадам напряжения
Классификация электросчетчиков по типу сети
По типу электрической сети счетчики делятся на:
- Однофазные — для сетей 220В
- Трехфазные — для сетей 380В
Однофазные счетчики применяются в большинстве квартир и частных домов. Трехфазные устанавливаются на промышленных объектах и в частных домах с трехфазным вводом.

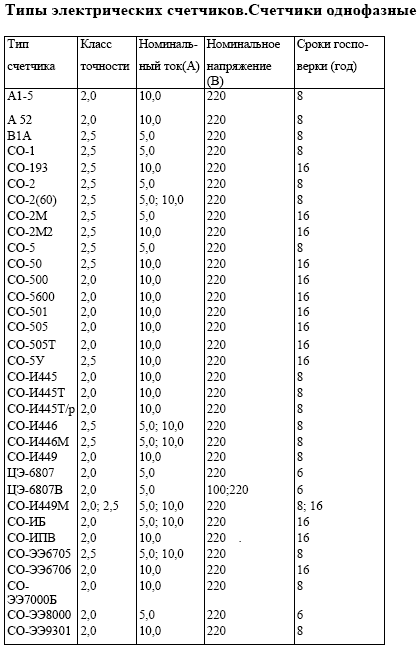

Однофазные счетчики
Особенности однофазных счетчиков:
- Рассчитаны на напряжение 220-230В
- Номинальный ток 5-60А
- Два провода для подключения (фаза и ноль)
- Компактные размеры
- Низкая стоимость

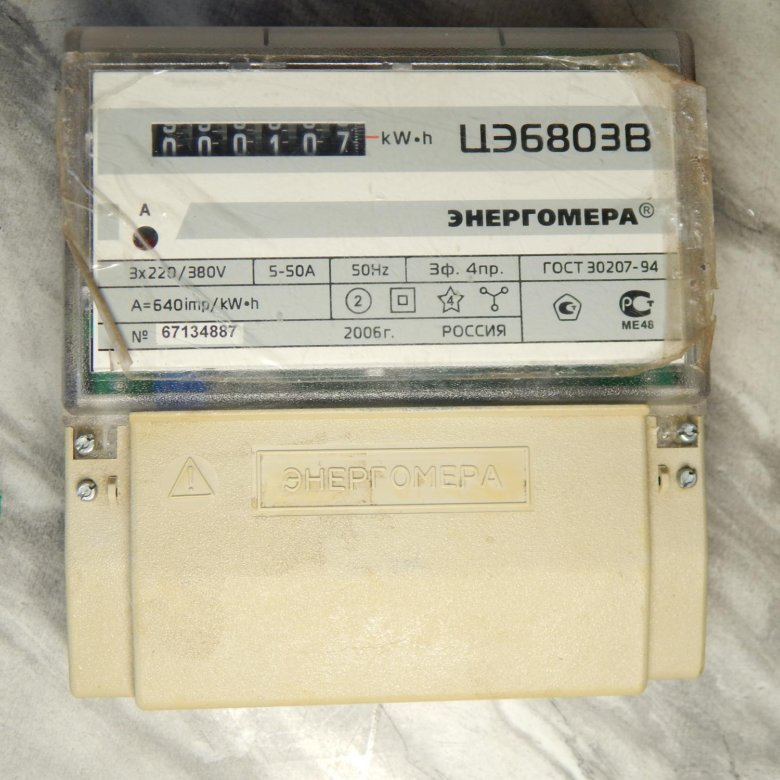

Трехфазные счетчики
Особенности трехфазных счетчиков:
- Рассчитаны на напряжение 380В
- Номинальный ток 5-100А и выше
- Четыре провода для подключения (3 фазы и ноль)
- Больший размер корпуса
- Возможность учета по каждой фазе отдельно

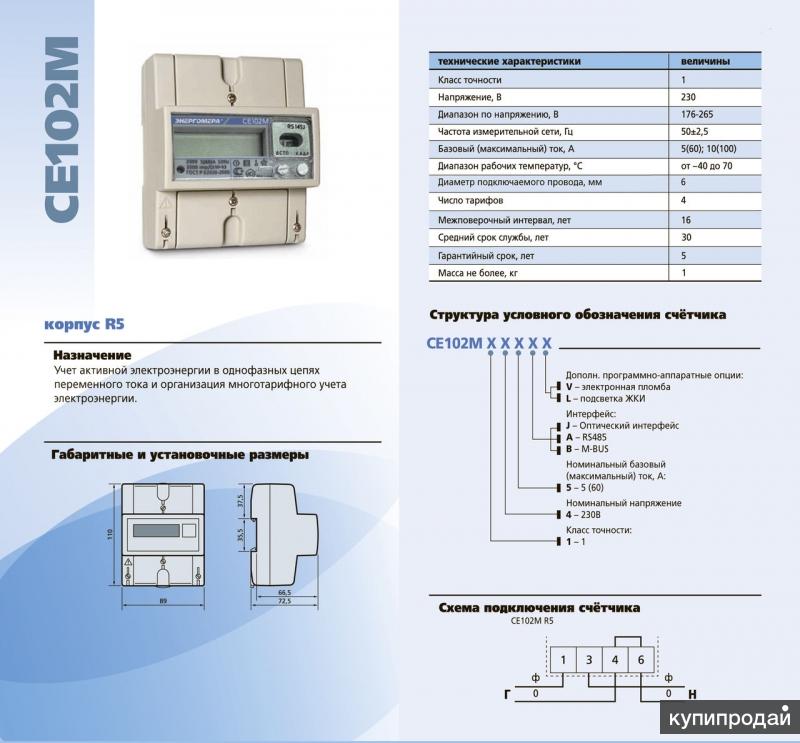

Основные технические характеристики электросчетчиков
При выборе электросчетчика следует обращать внимание на следующие технические параметры:

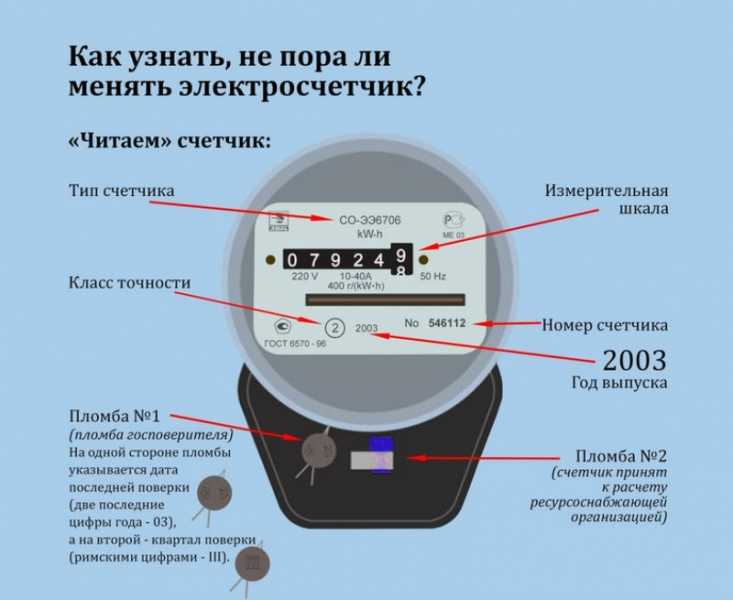

Класс точности
Класс точности определяет максимально допустимую погрешность измерений. Типичные значения:
- 0.2S — высокоточные счетчики для АСКУЭ
- 0.5S — коммерческий учет на предприятиях
- 1.0 — бытовые электронные счетчики
- 2.0 — бытовые индукционные счетчики
Номинальное напряжение
Стандартные значения:
- 220В — для однофазных сетей
- 380В — для трехфазных сетей
Номинальный и максимальный ток
Типичные значения для бытовых счетчиков:
- 5(60)А — номинальный 5А, максимальный 60А
- 10(100)А — номинальный 10А, максимальный 100А
Частота сети
Стандартное значение — 50 Гц. Некоторые счетчики поддерживают диапазон 45-65 Гц.
Порог чувствительности
Минимальный ток, при котором счетчик начинает учет энергии. Обычно составляет 0.4-1% от номинального тока.
Межповерочный интервал
Период между обязательными поверками счетчика:
- 16 лет — для индукционных счетчиков
- 8-16 лет — для электронных счетчиков
Дополнительные функции современных электросчетчиков
Современные электронные счетчики обладают рядом дополнительных возможностей:
Многотарифный учет
Позволяет вести учет по зонам суток с разными тарифами. Типичные варианты:
- Двухтарифный (день/ночь)
- Трехтарифный (пик/полупик/ночь)
Дистанционная передача данных
Передача показаний по различным каналам связи:
- PLC — по силовой сети
- Радиоканал
- GSM/GPRS
- Ethernet
Измерение параметров сети
Многие счетчики могут измерять и отображать:
- Напряжение
- Ток
- Активную и реактивную мощность
- Частоту сети
- Коэффициент мощности
Хранение профиля нагрузки
Запись и хранение данных о потреблении с интервалом от 1 до 60 минут. Позволяет анализировать режимы потребления.
Защита от хищений
Современные счетчики имеют ряд функций для выявления попыток хищения электроэнергии:
- Датчик магнитного поля
- Датчик вскрытия корпуса
- Журнал событий
- Контроль баланса фаз
Как выбрать электросчетчик
При выборе электросчетчика следует учитывать следующие факторы:
- Тип сети (однофазная или трехфазная)
- Максимальная мощность нагрузки
- Требуемый класс точности
- Необходимость многотарифного учета
- Способ передачи данных
- Дополнительные функции
- Условия эксплуатации (температура, влажность)
Для большинства квартир и частных домов подойдет однофазный электронный счетчик класса точности 1.0 с током 5-60А. Для коммерческого учета рекомендуется выбирать трехфазные счетчики класса 0.5S.
Заключение
Современные электросчетчики — это сложные интеллектуальные устройства, обладающие широкими возможностями. При выборе счетчика важно учитывать не только базовые характеристики, но и наличие дополнительных функций, которые могут быть полезны для конкретных условий эксплуатации. Правильно подобранный электросчетчик позволит вести точный учет электроэнергии и оптимизировать ее потребление.
Основні технічні параметри електролічильників, які потрібно знати сучасному споживачеві.. Статті компанії «ЕлМісто»
Електричний лічильник — електровимірювальний прилад, призначений для обліку витрат електричної енергії змінного або постійного струму, яка вимірюється в кВт/год або А/ч.Електролічильники застосовуються там, де здійснюється легальне споживання електроенергії і є можливість економити гроші, відстежуючи її споживання за певний проміжок часу.
Говорячи про галузі застосування лічильників, то варто зазначити, що однофазні пристрої обліку електроенергії знаходять своє застосування в побутових мережах, в той час як трифазні електролічильники затребувані в складі електроліній трифазного струму, які можуть використовуватися як в житлових будинках, так і на об’єктах промисловості, в електроустановках адміністративних, житлових і громадських будівель, виробничих приміщень, котеджів, дач, магазинів, гаражних кооперативів і т.
п. при постачанні споживачів електроенергії від трифазної електромережі.
Поділяються всі лічильники електроенергії за такими різними ознаками:
-За принципом роботи (конструктивного виконання) або сказати по-іншому, по типу вимірювальної системи лічильники поділяються на індукційні (механічні) і електронні. Відповідно пристрій електролічильника може бути як відносно простим (звичайний механічний), так і дуже складним – у випадку з електронним лічильником.
Індукційні електролічильники – це за великим рахунком електричний двигун змінного струму малої потужності, головний елемент якої – провідний диск. Диск знаходиться між струмового обмоткою і обмоткою напруги і крутиться пропорційно спожитому кількості електроенергії. Одиниця вимірювання однофазних індукційних електролічильників – кіловат-години.
Індукційний лічильник — принцип його роботи заснований на впливі магнітного поля нерухомих котушок, по обмотках яких протікає струм, на рухомий елемент – диск.
Обертання диска ми і спостерігаємо в скляному віконці лічильника. При цьому кількість обертів диска пропорційно витраті електроенергії.
Такі лічильники відрізняються низькою вартістю, а також досить високою якістю і надійністю.
Серед мінусів можна відзначити:
Погана (майже ніяка) захист від крадіжок електроенергії
Відносно низький клас точності (висока похибка)
Низька функціональність (опціонально).
Будучи найпоширенішими, такого роду лічильники далеко не досконалі і не дуже точні. Клас їх точності становить 2,0-2,5 – крайня межа допустимих значень по сучасним Стандартам. Крім того, однофазні індукційні лічильники недовговічні (термін їх служби – 16 років), т. к. з часом міжповірочний інтервал постійно зменшується через зношення опор провідного диску, і, незважаючи на всі старання заводів-виготовлювачів, істотно поліпшити однофазні індукційні лічильники не вдається.
Втім, однофазні лічильники індукційного типу досі використовуються досить часто, як в побуті, так і на виробництві.
Деякі різновиди таких однофазних електролічильників навіть передбачають їх використання при організації автоматизованої системи контролю і обліку електроенергії (АСКОЕ).
Ясно одне: індукційні лічильники електроенергії, як однофазні, так і трифазні, застаріли і повинні бути замінені більш прогресивними і точними приладами. До всього іншого, індукційні лічильники ще і є малофункціональними: не дозволяють враховувати кілька тарифних планів та знімати показання дистанційно. Виробники вже розробили нові, прогресивні моделі електролічильників. Це мікропроцесорні і електронні лічильники.
Електронний (цифровий) лічильник – сучасний засіб обліку електроенергії. Електронні електролічильники призначені для експлуатації усередині приміщень. Вони мають вбудований цифровий інтерфейс і вбудований тарифікатор. Електронні лічильники забезпечують високу точність вимірювань згідно з міжнародними (IEC) та міждержавними (ГОСТ) стандартів і виконують ряд додаткових функцій. У лічильниках використовуються сучасні досягнення мікроелектроніки і цифрові методи обробки сигналів.
Незважаючи на високу (у порівнянні з механічним лічильником) вартість такі лічильники володіють хорошими технічними параметрами і пристойними сервісними функціями.
Характерні ознаки:
Високий клас точності
Довговічність, відсутність рухомих деталей
Збільшений міжповірочний інтервал
Можливість реалізації багатотарифний системи обліку
Можливість створення автоматизованої системи обліку споживаної енергії (АСКОЕ)
Наявність внутрішньої пам’яті для зберігання інформації за спожитої електроенергії.
Працює електронний лічильник за принципом перетворення активної потужності в послідовність імпульсів, які підраховує спеціальний мікроконтролер.
При цьому кількість імпульсів прямо пропорційно споживаної (вимірюваної) електроенергії.
Електронний багатотарифний лічильник може забезпечувати облік активної та реактивної електроенергії в одно — або багатотарифному режимах сумарно по всіх фазах або може бути облік активної енергії в кожній фазі окремо.
На рідинно-кристалическом дисплеї висвічується значення активної та реактивної електричної енергії, вимірювання миттєвих значень активної, реактивної і повної потужності по кожній фазі і по сумі фаз, вимірювання по кожній фазі – струму, напруги, частоти, cos ф, кутів між фазними напругами. Підтримує передачу результатів вимірювань спожитої енергії по силовій мережі, по інтерфейсах – CAN, RS-485 може передаватися вся доступна інформація. Підтримує програмування лічильника в режим підсумовування фаз «по модулю» для запобігання розкрадання електроенергії при порушенні фазування підключення ланцюгів електролічильника, можна коригувати внутрішні годинник електролічильника.
-За типом електромережі:
Однофазні
Трифазні
Електролічильники однофазні використовуються в однофазних двопровідних мережах напругою 0,4/ 0,23 кВ. Основне їх застосування – облік витрати електроенергії у квартирах або приватних будинках.
Виготовляються лічильники на напругу 220 (або 127) вольт, номінальний струм— 5, 10, 20, 40, 60 А.
Встановлюються лічильники на вводі і розміщуються в поверхових (квартирних) щитах.
Електролічильники трифазні призначені для трифазних трипровідних або чотирипровідних мереж.
І якщо з однофазними лічильниками все просто і зрозуміло, то трифазні прилади вимагають розширеного опису, оскільки вони використовуються в електроустановках, що працюють на трифазному струмі.
Трифазні лічильники прямого (безпосереднього) включення приєднуються до мережі безпосередньо, без додаткових приладів – трансформаторів струму.
Номінальний струм виготовлених лічильників прямого включення— 5, 10, 20, 30, 50, 100А.
Облік спожитої енергії визначається шляхом вирахування початкового показання електролічильника (Пн) з кінцевого показання (Пк):
Е = Пк — Пн
Проте бувають ситуації, коли електроустановка споживає значний струм і лічильник прямого включення такий струм через себе пропустити не зможе. Тому в таких випадках використовують підключення електролічильників через вимірювальні трансформатори струму (ТТ).
Основне призначення ТТ – зменшити струм до таких значень, при яких лічильник буде нормально функціонувати.
Розрахунок спожитої енергії тут визначається також відніманням початкових показань з кінцевих і додатково – множенням отриманої різниці показань на коефіцієнт трансформації (Кт) трансформаторів струму:
Е = (Пк — Пн)*Кт
Визначити який коефіцієнт трансформації ТТ можна за даними на шильдику самого трансформатора.
Наприклад, напис 150/5 на ТТ означає, що первинна обмотка даного трансформатора розрахована на струм 150А, а вторинна на 5А.
З цього співвідношення ми і отримуємо коефіцієнт трансформації, що дорівнює 30. Іншими словами — ТТ зменшує первинний струм в 30 разів.
У свою чергу трифазні лічильники відрізняються:
-За способом включення в мережу — прямого (безпосереднього) включення і трансформаторного включення (непряме і полукосвенное включення).
-За родом вимірюваної потужності — лічильники активної потужності і лічильники реактивної потужності.
-За кількістю тарифів — однотарифні та багатотарифні.
-По класу точності.
-За типом інтерфейсу зв’язку (для електронних лічильників).
Клас точності – основний технічний параметр електролічильника. Він вказує на рівень похибки вимірювань приладу. До середини 90-х років всі встановлюються в житлових будинках лічильники мали клас точності 2.5 (максимально допустимий рівень похибки становив 2,5%). У 1996 році був введений новий стандарт точності приладів обліку, що використовуються в побутовому секторі – 2.0. Саме це стало поштовхом до повсюдної заміні індукційних лічильників на більш точні електронні, з класом точності 2.0, 1.0, 0.5 і 0.2.
Також важливим технічним параметром лічильника є тарифность. До недавнього часу всі лічильники електричної енергії, що застосовуються в побуті, були однотарифными. Функціональні можливості сучасних лічильників дозволяють вести облік електроенергії по зонах доби і навіть за порами року.
Двухтарифні лічильники дають можливість платити за енергію менше – у встановлений час вони автоматично переходять на нічний тариф, який майже вдвічі нижче денного.
Згідно з чинною постановою комісії з регулювання процесів в енергетичній сфері (постанова №498 від 23.04.2012) в Україні діє дві системи: двозонна і трьохзонна.
Двозонна:
— Нічний (період мінімальної навантаження в енергосистемі) з 23-00 до 07-00 години. Споживач оплачує 0,7 тарифу;
— Повний в інший час доби.
Трьохзонна:
— 1,5 тарифу під час максимального навантаження в енергосистемі: період часу – з 08-00 до 11-00 та з 20-00 до 22-00 годин;
— повний тариф при середній завантаженості енергосистеми: з 07-00 до 08-00, з 11-00 до 20-00 і з 22-00 до 23-00 годин;
— 0,4 тарифу в години мінімального навантаження енергосистеми – з 23-00 до 07-00 години.
Найсучасніші моделі електролічильників можуть перебудовуватися на будь-яку тарифну політику.
Наприклад, якщо енергетики вирішать зробити знижки по вихідних, то скористатися ними зможуть лише власники лічильників, здатних підтримувати кілька тарифів. Тарифи і час режимів вводяться представником електропостачальної організації, які ставлять багатотарифний електролічильник на облік, пломбують його і дають дозвіл на використання.
Поширення багатотарифного обліку дозволяє значно знизити виробничі витрати. Сьогодні всі нові будинки ще на стадії будівництва обладнуються автоматизованими системами обліку електроенергії, які надають мешканцям можливість здійснювати облік електроенергії диференційовано по часу доби. У цю систему входять не тільки двухтарифні лічильники, але і апаратури автоматики, яка дозволяє програмувати електролічильники і знімати з них свідчення дистанційно. Якщо будинок не обладнаний автоматизованою системою обліку, то можна встановити багатотарифний електролічильник з тарифікатором.
З плином часу, з-за зносу матеріалів, клас точності електролічильника змінюється.
Настає час, коли електролічильник необхідно повторно перевірити на точність показань. Період з моменту первинної повірки (зазвичай з дати випуску) до наступної повірки називається межповерочным інтервалом. Обчислюється міжповірочний інтервал в роках і вказується в паспорті електролічильника. Сучасні електронні електролічильники вже не поступаються в тривалості міжповірочного інтервалу індукційним лічильників, що пов’язано з застосуванням більш якісних комплектуючих, і не тільки з Азії. Тривалість міжповірочного інтервалу пов’язана з терміном експлуатації приладу і з гарантією на нього. Важливе значення має можливість провести гарантійний та післягарантійний ремонт.
Щоб перевірити правильність нарахування оплати в сучасному електролічильнику, вже не потрібно шукати старі квитанції про оплату – лічильник з відповідною функцією покаже, скільки в якому місяці і за яким тарифом витрачено електроенергії. Обчислювати в стовпчик різницю між показаннями за місяць вже не потрібно, електролічильник спроможний сам це зробити.
В даний час існує великий вибір різних виробників електролічильників. Кожен з них має свої особливі характеристики, різний набір функціональних можливостей і, відповідно, вартість.
Звичайно, не всім потрібні такі опції, деякі хочуть простий, надійний і точний прилад за мінімальною ціною. З широкого асортименту електролічильників можна вибрати саме той, який найбільше підходить, благо нестачі у виборі немає.
Трохи про повірку лічильників
Електричні лічильники, як і багато вимірювальні прилади, потребують періодичної повірки (калібрування). Правильніше було б сказати – підлягають обов’язковій повірці, оскільки віднесені до Сфери державного регулювання забезпечення єдності вимірювань.
Основна мета такої процедури – підтвердження правильності (достовірності) вимірювань і подальшого використання приладу за призначенням. Повірка здійснюється акредитованою державою метрологічної організації у встановлені терміни.
Існує така характеристика як електролічильника міжповірочний інтервал (РКК) – це інтервал часу, після закінчення якого потрібна чергова повірка лічильника.
Теоретично — чим більше інтервал, тим вище якість приладу.
Початкова (первинна) повірка проводиться на заводі-виготівнику і вказується в паспорті лічильника – з цієї дати починається відлік МПІ.
Терміни повірки:
однофазний Індукційний лічильник – 16 років
Електронна – від 8 до 16 років
Трифазний лічильник – від 6 до 8 років, сучасні електронні моделі можуть мати МПІ 16 років
Лічильники з класом точності 0,5 – 4 роки
Електрична схема підключення однофазного лічильника
Фазний провід і струмова котушка позначені червоним кольором; нульовий провід і котушка напруги позначені синім кольором.
Електрична схема підключення трифазного електролічильника прямої дії (підключення)
Фаза «А» позначена жовтим кольором, фаза «В» — зеленим, фаза «С» — червоним, нульовий провід «N» — синім кольором; L1, L2, L3 — струмові котушки; L4, L5, L6 — котушки напруги; 2, 5, 8 — гвинт напруги; 1, 3, 4, 6, 7, 9, 10, 11 — клеми для підключення електропроводки до лічильника.
Електрична схема підключення трифазного електролічильника через трансформатори струму.
РОЗРАХУНОК ПОТУЖНОСТІ НАВАНТАЖЕННЯ
Іноді виникає необхідність дізнатися, скільки споживають окремі електроприлади в даний момент часу. Для цього необхідно відключити непотрібні прилади, включити потрібні. Далі порахувати кількість обертів диска або кількість імпульсів за одну хвилину в залежності від типу лічильника і розрахувати за формулою:
W = (n * 60)/(Imp * t), кВт
де W — потужність за годину, n — кількість імпульсів або обертів диска за певний період часу, Imp — кількість імпульсів або оборотів диска, відповідних 1 кВт*год, t — час у хвилинах.
технические характеристики и схема подключения
- Статья
- Видео
Электросчетчик СО-505 представляет собой прибор, посредством которого производится учет электроэнергии, потребляемой в однофазной сети переменного тока.
Производитель – ОАО МЗЭП. На сегодняшний день данная модель электрического счетчика является достаточно популярной, поэтому ниже мы решили рассмотреть технические характеристики СО-505, условия эксплуатации и схему включения прибора.
- Особенности конструкции
- Установочные размеры и габариты
- Технические характеристики
- Схема включения
Особенности конструкции
Электросчетчик СО-505 (однофазный) относится к приборам индукционного типа, объектом измерения которых служит потребляемая электроэнергия. Устройство индукционной системы измерения состоит в следующем. Имеющиеся в счетчике катушки тока и напряжения, создают магнитные потоки, которые пересекают подвижный элемент электросчетчика – вращающийся диск, индуцируя в нем токи трансформации. Указанные токи создают вращающий момент диска, пропорциональный мощности, потребляемой нагрузкой. Вращающийся диск через систему приводных шестерней вызывает вращение счетного механизма, на шкале которого отображается потребленная электроэнергия.
Токовая катушка, подключенная последовательно нагрузке, выполнена из медного провода, рассчитанного на максимальный рабочий ток счетчика. Катушка напряжения подключается параллельно и выполнена проводом небольшого сечения.
Весь механизм заключен в ударопрочный пластиковый корпус, не поддерживающий горение. Для предотвращения ситуации, когда может быть похищена электроэнергия, электросчетчик СО-505 комплектуется стопорным устройством. Стопор не допускает вращение диска в обратном направлении. Отдельные варианты исполнения отличаются прозрачной крышкой, позволяющей увидеть изменения в схеме счетчика, внесенные недобросовестным потребителем.
СО-505 зарекомендовал себя как весьма надежное и долговечное устройство, несмотря на наличие движущихся частей. Электросчетчик имеет срок службы 32 года и межповерочный интервал 16 лет. Технические характеристики, невысокая стоимость, длительный срок эксплуатации, срок поверки, определяют большой спрос бытовых потребителей на это устройство.
К недостаткам, которыми обладает электросчетчик СО-505, следует отнести невысокий класс точности, а также размеры, превышающие электронные аналоги. В настоящее время предельным для данного класса устройств является класс точности 2,0.
Имеется вариант исполнения СО-505Т, который оснащен телеметрическим портом, предназначенным для передачи информации в автоматизированные системы, в которых контролируется и учитывается потребленная электроэнергия. Конструкция содержит оптоэлектронное устройство, осуществляющее подсчет количества оборотов диска.
Установочные размеры и габариты
На чертеже представлены габаритные размеры, которые имеет электросчетчик СО – 505:
При монтаже крепление счетчика осуществляется тремя винтами. Электросчетчик СО-505 монтируется на вертикальной поверхности. Не допускаются также отклонения от вертикали в плоскости установки. Это обусловлено тем, что механическая система может при этом работать неправильно, в результате чего потребленная электроэнергия отражается недостоверно.
При перекосе прибора возникают дополнительные тормозные моменты диска, что может привести к полной его остановке.
Технические характеристики
Электросчетчик СО-505 предназначен для работы в электрической сети напряжением 220 Вольт и частотой 50 Герц. Данный счетчик является прибором прямого включения, то есть, измеряемая электроэнергия передается непосредственно через него. Номинальное значение тока нагрузки составляет 10 Ампер, максимально допустимый ток может достигать 40 Ампер. Минимальный ток, при котором счетчик обеспечивает необходимую чувствительность – 0,05 Ампер. Старший разряд счетного механизма имеет цену деления 10000 кВт*час, младший разряд – 0,1 кВт*час. Технические характеристики червячно-шестеренчатой передачи обеспечивают изменение показаний шкалы на 1 кВт*час при 600 оборотах диска. Прибор учета допускает работу при токе, составляющем 120% максимальной величины в течение 4 часов.
Электрическая мощность, которую потребляет электросчетчик СО-505 в процессе работы, предоставлена ниже.
Цепи напряжения:
- полная мощность – 4,5 В*А;
- активная мощность – 1,3 Вт.
Цепи тока:
- полная мощность – 2,5 В*А.
Электроэнергия, потребляемая нагрузкой, подключенной через счетчик СО-505, измеряется с заявленной точностью в диапазоне питающего напряжения от 176 Вольт до 254 Вольт. Электросчетчик имеет массу 1,2 кг.
Что касается условий эксплуатации, данный аппарат рассчитан на эксплуатацию при температуре окружающего воздуха от -20°С до +55°С.
Схема включения
На рисунке показано, как подключить электросчетчик СО-505:
Однофазный счетчик имеет четыре клеммы для присоединения питающих проводов и нагрузки. Цифровая маркировка клемм показана на рисунке. Если расположить прибор лицевой стороной к себе, клеммы обозначены цифрами от 1 до 4 слева направо.
К клемме 1 присоединяется фазный провод, по которому подводится электроэнергия от подъездного щитка или ввода в дом. От клеммы 2 осуществляется ввод фазы в схему питания квартиры или дома.
После счетчика располагается защитный автомат, плавкий предохранитель, либо распределительный щиток, который делит внутреннюю схему на группы. Клемма 3 соединяется с нулевым проводом ввода питания, клемма 4 – с нулевым проводом ввода в квартиру или дом.
Схему включения и основные параметры содержит инструкция по монтажу и эксплуатации прибора, входящая в комплект поставки. На видео ниже наглядно показывается, как подключить похожую модель прибора учета:
Вот мы и рассмотрели технические характеристики СО-505, схему подключения и габаритные размеры электросчетчика. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Как опломбировать счетчик электроэнергии
- Характеристики электросчетчика Энергомера ЦЭ6803В
- Как разделить электропроводку на группы
Характеристики электронного счетчика электроэнергии
Время публикации: Автор: Редактор сайта Посещение: 645
① мощный и легко расширяемый.
Электронный счетчик энергии эквивалентен нескольким индуктивным счетчикам энергии. Например, электронный многофункциональный счетчик с комплексными функциями эквивалентен двум положительным активным счетчикам, двум положительным реактивным счетчикам, двум счетчикам максимального потребления и одному таймеру потери напряжения. Он также может реализовать функции измерения разделения времени и автоматического считывания данных, которые эти семь счетчиков не могут выполнить. В то же время уменьшение количества счетчиков эффективно снижает падение давления во вторичном контуре и повышает надежность и точность всего прибора учета.
② уровень точности высокий и стабильный.
Уровень точности индукционного счетчика электроэнергии обычно составляет 0,5–3,0, а погрешность легко изменить из-за механического износа. Электронный счетчик ватт-часов может легко использовать различные компенсации для достижения более высокого уровня точности, а стабильность погрешности хорошая. Уровень точности электронного ваттметра обычно составляет 0,2-1,0.
③ пусковой ток мал, а кривая ошибки плоская.
Индукционный счетчик энергии может быть запущен и измерен только при 0,3% IB, а кривая погрешности сильно меняется, особенно при низкой нагрузке; в то время как электронный счетчик энергии очень чувствителен, он может запускаться и измерять при 0,1% 1b, и кривая погрешности хорошая, и погрешность представляет собой почти прямую линию в диапазоне полной нагрузки.
④ широкий частотный диапазон.
Диапазон частотной характеристики индукционного счетчика обычно составляет 45–55 Гц, а у электронного многофункционального счетчика — 40–1000 Гц.
⑤ мало подвержен влиянию внешнего магнитного поля.
Индукционный счетчик основан на принципе движения в магнитном поле, поэтому внешнее магнитное поле оказывает большое влияние на работу счетчика. Электронный счетчик ватт-часов в основном использует множитель, и на его измерительные характеристики мало влияет внешнее магнитное поле.
Удобен в установке и использовании.
К установке индукционного счетчика электроэнергии предъявляются строгие требования. Если отклонение горизонтального наклона подвески велико или даже явно наклонено, это приведет к неточным измерениям электроэнергии. Электронный счетчик ватт-часов использует электронный метод измерения без механических вращающихся частей, поэтому такой проблемы нет. Кроме того, он небольшой по объему, легкий по весу и прост в использовании.
⑦ большая перегрузочная способность.
Индукционные счетчики работают с катушками. Для обеспечения точности измерения они могут перегружаться только в 4 раза, тогда как электронные многофункциональные счетчики могут перегружаться в 6-10 раз.
⑧ более сильная защита от кражи.
Типы технологий эксплуатации электросчетчиков · База знаний по энергетике
В электросчетчиках используются три технологии эксплуатации. Исторически сложилось так, что индукционные счетчики были стандартом, но в последние годы все чаще устанавливаются передовые гибридные и полупроводниковые счетчики. Согласно данным Управления энергетической информации США (EIA), к концу 2018 года только 17% счетчиков в США все еще были индукционными. Во всем мире стандарты счетчиков различаются в зависимости от страны. Некоторые страны, такие как Италия и Швеция, стандартизировали твердотельные счетчики, в то время как другие, такие как Бразилия, Китай, Германия и Мексика, начали широкое внедрение усовершенствованных счетчиков только в 2019 году.. Консультант Вуд Маккензи подсчитал, что количество современных счетчиков в мире удвоится с 665 миллионов до 1,2 миллиарда в период между 2017 и 2024 годами. вращающийся диск.
Чем быстрее вращается диск, тем больше энергии потребляется. На самом деле счетчик представляет собой небольшой электродвигатель, скорость вращения которого пропорциональна количеству проходящего через него электричества.
Счетчик включает в себя механизм, который подсчитывает обороты диска или количество оборотов диска. Затем эти данные отображаются в регистре, состоящем из циферблатов, которые вращаются с помощью зубчатой передачи. Система зубчатых передач преобразует количество оборотов в число, указывающее количество энергии, или кВтч, прошедшее через счетчик.
Эта технология используется с начала прошлого века и имеет ряд преимуществ. Это недорогая, известная технология, и она относительно точна в течение длительного периода времени. Недостатком индукционного счетчика является то, что данные, которые могут быть записаны, ограничены. Большинство индукционных счетчиков регистрируют только кВтч и ограничиваются указанием того, сколько энергии было использовано с момента последнего считывания показаний счетчика.
Они не сообщают, когда использовалась мощность, максимальное потребление или другие полезные количества. Некоторые индукционные счетчики были разработаны для выставления счетов за время использования за счет включения таймера и отдельного регистра, который показывает использование энергии в период пиковой нагрузки. Но опять же, эти данные ограничены по сравнению с другими типами счетчиков.
Твердотельный счетчик
Твердотельный счетчик, обычно называемый интеллектуальным счетчиком, представляет собой новейшую технологию коммерческого учета, используемую в электротехнической промышленности. Эти счетчики полностью электронные и не имеют движущихся частей, которые могут изнашиваться. По сути, это небольшие микропроцессорные электронные системы записи данных и связи. Интеллектуальные счетчики измеряют и количественно определяют электрические импульсы, которые затем сохраняются в памяти счетчика.
Они имеют возможность записывать, хранить и извлекать большие объемы информации, такие как потребление электроэнергии, спрос и другие электрические величины, такие как коэффициент мощности (%), реактивная мощность (кВАр), общая мощность (кВА) и напряжение. Они также могут записывать и отслеживать отключения и другие события. Бортовая система связи, использующая проводную или беспроводную технологию, также обеспечивает возможность либо удаленного считывания данных со счетчика, либо потоковой передачи данных в режиме реального времени на другие устройства или системы. Некоторые счетчики также могут связываться с домашними сетями (HAN), системами управления зданием и устройствами управления нагрузкой. Коммунальные предприятия могут удаленно считывать твердотельные счетчики, подключив их к инфраструктуре автоматизированного считывания показаний счетчиков (AMR).
Способность интеллектуального счетчика сопоставлять использование электроэнергии с отметкой времени предоставляет полезную информацию как для потребителя, так и для коммунального предприятия, которую раньше не могли предоставить индукционные счетчики.
При подключении к усовершенствованной измерительной инфраструктуре счетчик может напрямую сообщать коммунальному предприятию об отключении электроэнергии, а также может включать удаленный выключатель, который позволяет коммунальному предприятию подключать или отключать услугу без отправки бригады на объект. Многие коммунальные предприятия и производители счетчиков работают над созданием новых услуг, предоставляемых технологией интеллектуальных счетчиков, таких как рыночное ценообразование, программы реагирования на спрос на основе цен, которые предлагают клиентам кредиты или платежи в обмен на сокращение потребления энергии в периоды высоких цен, а также возможность для удаленного контроля и управления интеллектуальными приборами за счетчиком. Интеллектуальный счетчик позволил объединить учет доходов и сбор информации в одном устройстве.
Основными преимуществами интеллектуальных счетчиков являются возможность измерения и записи множества величин и больших объемов информации, а также простота и легкость поиска данных.
Это включает в себя возможность для коммунальных служб внедрять автоматическое считывание показаний счетчиков и включать новые услуги. К основным недостаткам твердотельных счетчиков на сегодняшний день относятся высокие первоначальные капитальные затраты и меньшая надежность по сравнению с индукционными счетчиками. Кроме того, большие скачки напряжения и переходные процессы молний могут быстро повредить электронные компоненты счетчика, что приведет к сбоям в работе счетчика и более частым заменам, чем в случае с прочными индукционными счетчиками. И даже без деградации из-за всплесков или переходных процессов срок службы электронных компонентов намного короче, чем срок службы механических компонентов, используемых в индукционном счетчике.
Гибридный счетчик
Гибридный счетчик объединяет механический счетчик с твердотельным регистром.
