Технология изготовления печатных плат классически сводиться к тому, что на фольгированный текстолит наносится защитный рисунок, который защищает медь от травления. После химической обработки на текстолите остаются только токопроводящие линии (дорожки). В любительской практике используются несколько методов изготовления печатных плат:
- изготовление печатных плат лазерным гравером, путем выжигания защитного слоя акриловой краски;
- изготовление плат фоторезистом. Путем нанесения последнего на плату. Затем подготовленная основа засвечивается и смывается в щелочи.
Но все эти методы проигрывают по доступности, дешевизне и скорости ЛУТ технологии изготовления плат.
ЛУТ (лазерно-утюжная технология) — это метод изготовления печатных плат, переносом рисунка напечатанного на лазерном принтере на медное покрытие текстолита посредством нагрева утюгом (термоперенос).
Все начинается с изготовления трафарета. Готовое изображение вашей печатной платы с помощью любой программы проектирования плат переносим на бумагу.
Выбор бумаги заслуживает отдельного описания. Бумага должна быть глянцевая, чтобы тонер принтера не проникал в текстуру, а оставался на поверхности и впоследствии полностью переходил на фольгированный текстолит. Обычно используют глянцевую бумагу из журналов, наличие рисунков и текста на бумаге не влияет на качество перенесения тонера на плату. Очень хороший результат дает использование фотобумаги для струйного принтера, например, LOMOND 120г/м2 (см. рис. 2). Также продается и специальная бумага для лазерно-утюжного метода изготовления печатных плат (см. рис. 3).
Рис.2. Фотобумага струйного принтера

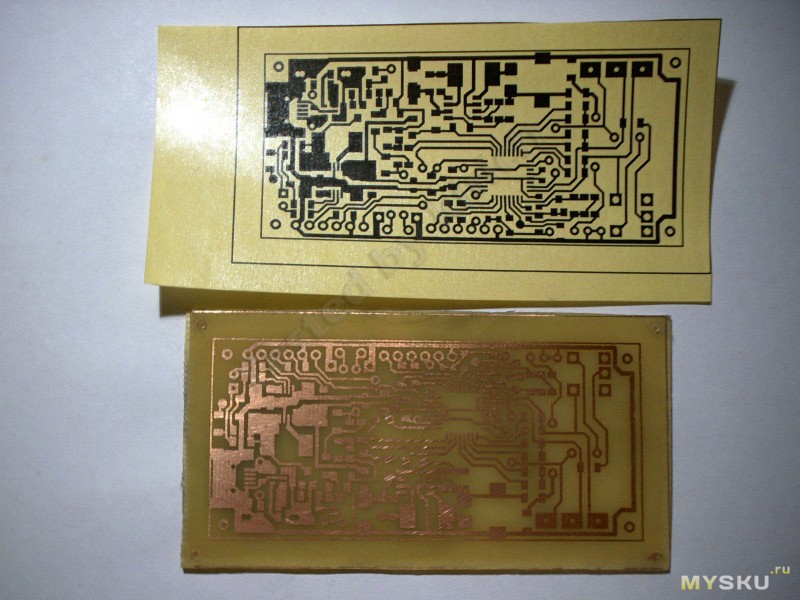

Рис. 3. Бумага для изготовления печатной платы с помощью лазерного принтера
Напечатанный рисунок совмещаем с такого же размера стеклотекстолитовой пластиной, предварительно обработав шкуркой и обезжирив.
Прикладываем горячий утюг и обеспечиваем достаточно сильное давление на нашу заготовку.

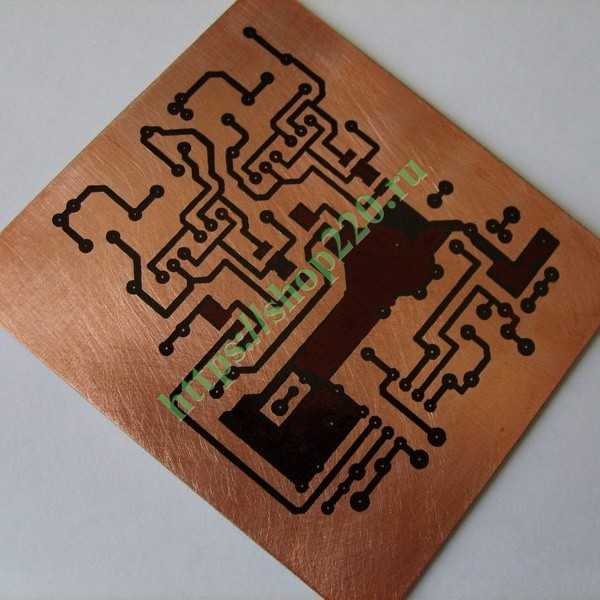

Даем плате остыть и погружаем в воду, чтобы сошел слой бумаги, оставив на текстолите только тонер лазерного принтера. На этом уникальность лазерно-утюжной технологии заканчивается. Плата, как и при других методах, травиться в растворе хлорного железа, тонер удаляем растворителем, производим сверловку отверстий и покрытие финишным слоем — лужение (см. рис. 5).

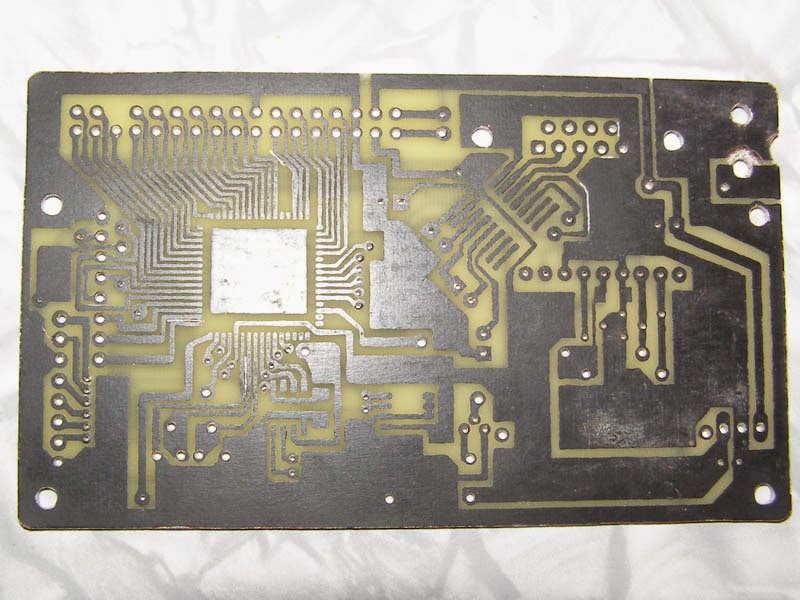

Рис.5. Плата изготовленная по технологии ЛУТ
Таким образом, в изготовлении печатных плат лазерным принтером достаточно много плюсов, из основных это доступность, простота, дешевизна. Из недостатков можно выделить неудобство изготовление двухсторонних плат, порой недостаточное разрешение и точность — невозможно изготовить плату с тонкими дорожками и маленьким зазором между ними. Поэтому после проведения прототипирования платы, изготовленной лазерно-утюжным методом, желательно, платы разместить на специализированном производстве, где изготовят не только качественно, но и в количестве необходимом даже для массового производства.
Разместить заказ на производство и последующую сборку печатных платы Вы можете в нашей компании.
При создании статьи использованы материалы с сайта easyelectronics.ru
ЛУТ (Лазерно-утюжная технология) — Технология изготовления
Что такое ЛУТ
ЛУТ или лазерно-утюжная технология применяется для самостоятельного изготовления печатных плат в домашних условиях. Технология ЛУТ зародилась совсем недавно с появлением лазерных принтеров. Думаю, вам известно, что лазерные принтеры заправляются порошком — тонером.При большой температуре тонер плавится и «оседает» на печатной поверхности. Именно этот принцип и заложен в ЛУТ. Поэтому, чтобы использовать эту технологию, нам нужен всего-навсего лазерный принтер и утюг.
Создание прототипа
Итак, приступим сразу к делу. ЛУТ я буду показывать на примере создания макетки для микросхемы в корпусе QFP-32
тем самым я убью сразу двух зайцев: покажу Вам ЛУТ и создам себе макетку для этой микросхемы.
Макетная плата должна будет иметь примерно вот такой вид:
А для чего это надо? Так как между выводами этой микросхемы шаг ну очень маленький, а мы хотим ее вставить в нашу макетную плату для создания какого-либо устройства, то понятно дело, что туда мы ее никак не запихаем. Далее такую микросхему мы будем впаивать в центр вот такой самопальной макетки, припаивать в отверстия по периметру провода и джамперы и со спокойной душой уже втыкать провод на главной макетке туда, куда нам надо.
Чтобы создать сие чудо, мы должны использовать все прелести компьютера, а точнее программку для рисования печатных плат Sprint Layout 6.0 , чертим посадочное место для микросхемы и печатные дорожки. У меня получился вот такой рисуночек:
Далее в программе Sprint Layout мы должны выбрать «Печать». Должно появиться вот такое окно:
Имейте ввиду, что этот рисунок на текстолите отобразится зеркально, поэтому, если требуется, можно поставить галочку «Зеркально».
Для меня такой надобности нет, так как рисунок у меня симметричный. Перед печатью не забудьте также залезть в свойства принтера и поставить по максимуму насыщенность цвета. Чем чернее будет рисунок, тем лучше.
Бумага для ЛУТ
Итак, с этим определились, теперь нужно определиться на чем будем печатать. Здесь среди радиолюбителей до сих пор идет много споров, и пока все-таки непонятно, что лучше. Кто-то печатает на фотобумаге, кто-то на кальке, кто-то на глянцевых журналах. Лично я печатаю на самоклеющейся пленке. Где то в инете прошел миф, что самая лучшая пленка-самоклейка с номером 333 :-). В принципе доволен. Честно скажу, другие не проверял. Что самое интересное, использовать мы будем не саму пленку, а ее подложку.
Для этого отклеиваем эту подложку от основы и фиксируем ее на листе офисной бумаги таким образом, чтобы сторона, куда клеилась сама пленка-самоклейка была направлена вверх. Потом все это дело прогоняем через принтер и вуаля! Рисунок готов!
В настоящее время лучше всего использовать специализированную бумагу для ЛУТа, которую вы можете купить на Али по этой ссылке.
Подготовка фольгированного текстолита
Ну а теперь нам нужно подготовить кусок фольгированного текстолита для переноса рисунка с подложки пленки-самоклейки на него. Берем самую мелкую шкурку-микронку и зачищаем его до блеска.
Некоторые умельцы зачищают с помощью пасты ГОИ и даже с помощью самого травящего раствора. Думаю, надо как-нибудь попробовать, ну а пока метод зашкуривания шкуркой остается для меня самым проверенным.
Как зашкурили, берем ватку, смачиваем бензином «Калошей», чистим и заодно обезжириваем нашу платку.
Текстолит вы также можете взять на Али по этой ссылке:
Перенос рисунка на плату
После того, как мы подготовили нашу ошкуренную платку, берем бумажку с рисунком и кладем рисунком вниз на платку.
Включаем утюг и ставим его на максимальный прогрев. После того, как он прогрелся, начинаем гладить нашу бумажку. Начинайте гладить с середины. Прижимайте утюг сильнее.
Проглаживайте тщательно все края. От этой операции будет зависеть все качество печатной платы.
Все, наверное, делали татуировки от жевательных резинок себе на руку? Точно также за уголок подымаем бумажку и вуаля! У меня получилось как-то вот так:

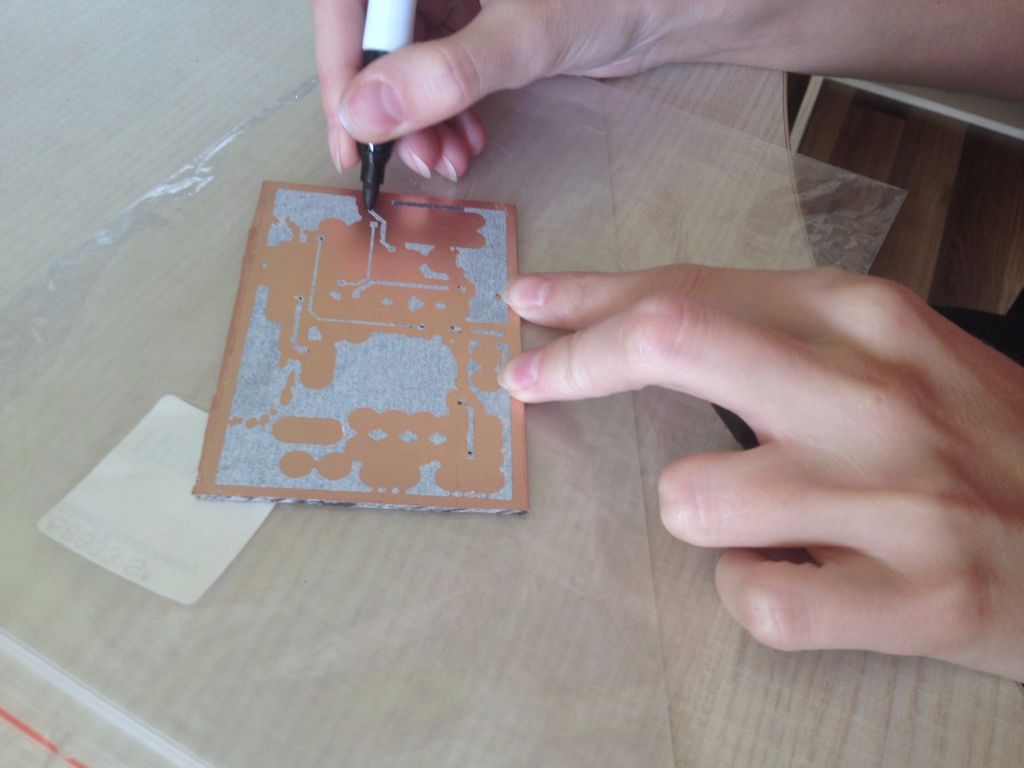

Не обращайте внимание на черные крапинки, у меня принтер уже немного начинает косячить. Это никак не повлияет на качество нашей печатной платы. Иногда все-таки тонер в некоторых местах не цепляется с текстолитом. В этом случае такие участки можно подкорректировать с помощью маркера для печатных плат. В моем случае, как видите, справа в середине один пятачок чуток не вышел. Это также никак не повлияет на работоспособность.
Травление плат
Берем хлорное железо и готовим раствор.
Наливаем теплую воду в ванночку. Далее аккуратно сыплем порошок и не забываем помешивать. Будьте осторожны! Реакция растворения хлоржелеза проходит с выделением теплоты. Поэтому при растворении будет шипение и бурление.
Не допускайте попадания хлоржелеза на одежду и в глаза! С одежды он очень тяжело смывается. Используйте только пластмассовые инструменты! Ни в коем случае не используйте железную миску, железный пинцет и тд.
Я делаю раствор на глаз. Здесь правило такое: чем крепче раствор, тем быстрее будет идти реакция травления.
Бросаем в нашу ванночку печатную платку с прорисованными дорожками
И время от времени начинаем гонять волну в ванночке
Также не забывайте поглядывать, как идет процесс травления.
[quads id=1]
Во! Идет полным ходом! Еще чуть-чуть и все.
Как говорится «лучше недобздеть, чем перебздеть». Поэтому, когда травление закончится, нужно срочно будет вытащить из ванночки платку.
Ну вот и наступил этот момент:
Промываем теплой водой из под краника
Берем ацетон, окунаем в него ватную палочку и стираем тонер с печатной платки. Также хорошо смывается тонер с помощью Flus-Off.
Подробней о химии здесь.
Должно получится вот так:
Так как у меня текстолит тонкий, то я беру простые ножницы и вырезаю платку по границе квадрата, который указал еще при печати в Sprint Layout

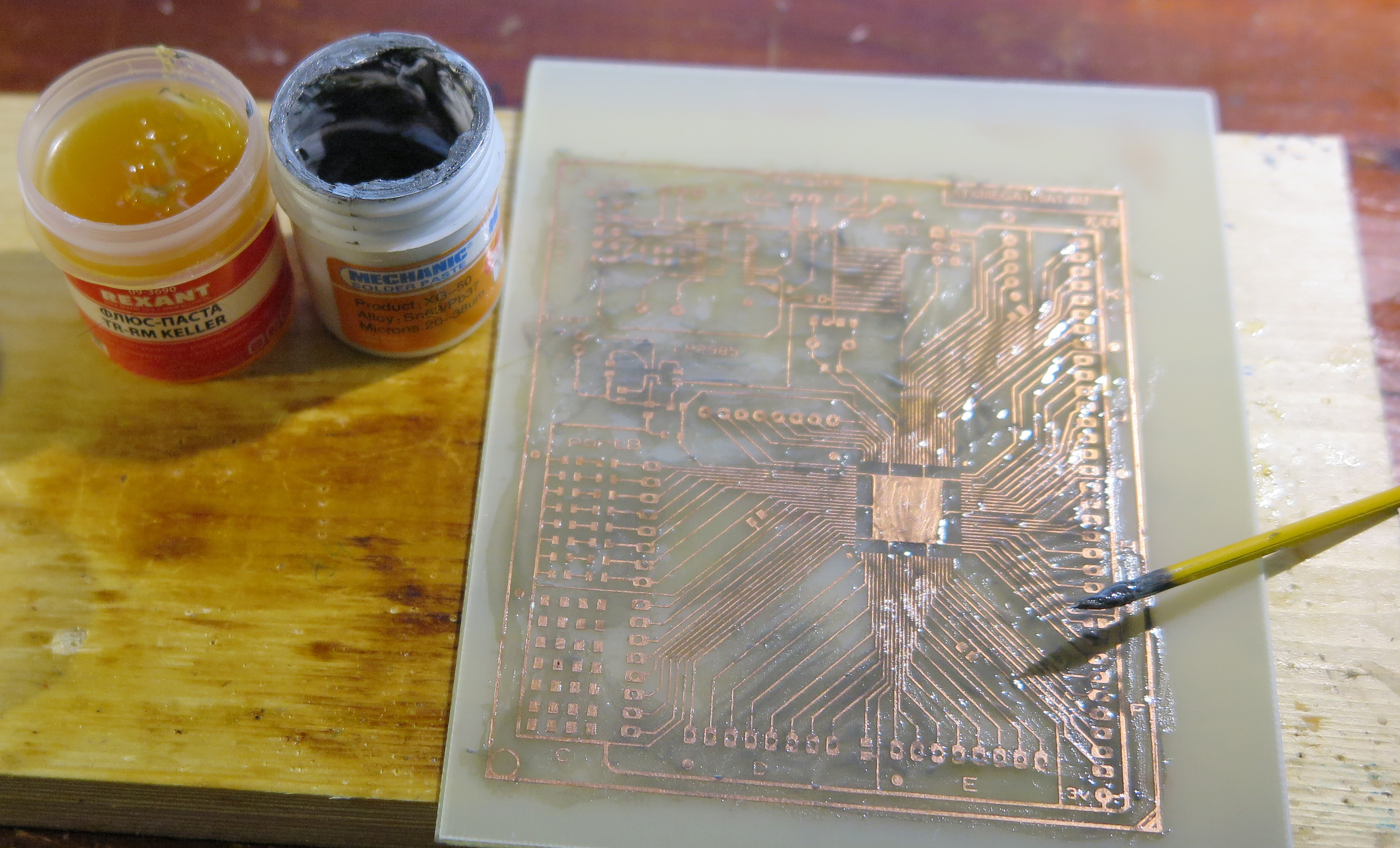

Теперь все это дело лудим припоем и гелевым флюсом для защиты медных дорожек от коррозии.
Получилось вот так:
Теперь нам надо убрать этот липкий флюс. Для этого используем все тот же самый Fluх-Off или ацетон, прыскаем на платку и чистим ее с помощью зубной щетки.
Ну вот почти готовая платка. Красота!
Остался окончательный штрих — сверление контактных площадок. Для этого берем нашу минидрель и самое тонкое сверло. В данном случае на 0,6 мм и сверлим этим сверлом все отверстия. Потом берем уже сверло на 1 мм и рассверливаем отверстия на 0,6 мм.
Проверяем нашу платку с другой стороны
Все замечательно! Теперь можно использовать нашу платку в свое удовольствие, запаяв микросхему на нее и припаяв провода в отверстия.
Заключение
В наше время ЛУТ становится все более и более популярным. Это, конечно же, связано с простотой и дешевизной данного метода. Некоторые заядлые электронщики умудряются получать ширину дорожки с помощью ЛУТ 0,3 и даже 0,2 (!) мм. Красота, надежность, малые габариты, удобство трассировки печатных проводников с помощью компьютера сделало ЛУТ по настоящему популярным среди радиолюбителей, а также среди маленьких фирм по производству радиоэлектронных устройств.
А какой кайф самостоятельно развести схему и собрать электронную безделушку по габаритам, которые диктуете вы с помощью ЛУТ! С помощью этой технологии вы можете использовать в своей плате SMD компоненты. ЛУТ действительно открывает нам дверь в микроэлектронику. Открывайте ее шире, не бойтесь!
