Thx1022H datasheet. THX1022H ΠΈ THX203H: ΠžΠ±Π·ΠΎΡ€ микросхСм для ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания

КакиС особСнности ΠΈΠΌΠ΅ΡŽΡ‚ микросхСмы THX1022H ΠΈ THX203H. Как ΠΎΠ½ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠ°Ρ… питания. ΠšΠ°ΠΊΠΎΠ²Ρ‹ ΠΈΡ… основныС характСристики ΠΈ прСимущСства.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° THX1022H: ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ характСристики

THX1022H — это ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ микросхСма, прСдназначСнная для использования Π² ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠ°Ρ… питания. Она выпускаСтся Π² корпусС THX1022H-8V ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ основныС характСристики:

  • НапряТСниС питания: 8-16 Π’
  • ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ: Π΄ΠΎ 1 А
  • Частота прСобразования: 50-100 ΠΊΠ“Ρ†
  • ВстроСнная Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания
  • ΠšΠΎΡ€ΠΏΡƒΡ: 8-Π²Ρ‹Π²ΠΎΠ΄Π½ΠΎΠΉ DIP ΠΈΠ»ΠΈ SO

THX1022H позволяСт ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ ΠΈ эффСктивныС Π±Π»ΠΎΠΊΠΈ питания ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ Π΄ΠΎ 15 Π’Ρ‚. КакиС прСимущСства Π΄Π°Π΅Ρ‚ использованиС этой микросхСмы? Она ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΠ΅Ρ‚ Π² сСбС всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ ΡƒΠ·Π»Ρ‹ управлСния ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΡƒ ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ количСство Π²Π½Π΅ΡˆΠ½ΠΈΡ… ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ².

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ примСнСния THX1022H Π² ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠ°Ρ… питания

ΠŸΡ€ΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания Π½Π° основС THX1022H слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ нСсколько Π²Π°ΠΆΠ½Ρ‹Ρ… ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ²:


  1. Π’Ρ‹Π±ΠΎΡ€ силового трансформатора с подходящими ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ
  2. РасчСт Ρ†Π΅ΠΏΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи для стабилизации Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  3. ΠŸΠΎΠ΄Π±ΠΎΡ€ Ρ‡Π°ΡΡ‚ΠΎΡ‚ΠΎΠ·Π°Π΄Π°ΡŽΡ‰ΠΈΡ… элСмСнтов для установки Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ частоты прСобразования
  4. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡Π΅Π½ΠΈΠ΅ эффСктивного охлаТдСния микросхСмы ΠΏΡ€ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Ρ‚ΠΎΠΊΠ°Ρ…

КакиС Ρ‚ΠΈΠΏΠΎΠ²Ρ‹Π΅ схСмы Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ? Π’ тСхничСской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ Π½Π° THX1022H приводятся ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ схСм для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ — ΠΎΡ‚ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… зарядных устройств Π΄ΠΎ источников питания Π°ΡƒΠ΄ΠΈΠΎΠ°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹.

Π‘Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ THX1022H ΠΈ THX203H: Ρ‡Ρ‚ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ для своСго ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°?

ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΡ‹ THX1022H ΠΈ THX203H ΠΈΠΌΠ΅ΡŽΡ‚ схоТСС Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ. Π”Π°Π²Π°ΠΉΡ‚Π΅ сравним ΠΈΡ… ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ характСристики:

ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€THX1022HTHX203H
Макс. выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
15 Π’Ρ‚
18 Π’Ρ‚
Рабочая частота50-100 ΠΊΠ“Ρ†61 ΠΊΠ“Ρ†
НапряТСниС питания8-16 Π’9-16 Π’
ΠšΠΎΡ€ΠΏΡƒΡDIP-8/SO-8DIP-8

ΠšΠ°ΠΊΡƒΡŽ микросхСму Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ для ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ примСнСния? THX1022H Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Ρ… Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ с Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ настройки частоты, Π° THX203H ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Π° для Ρ‚ΠΈΠΏΠΎΠ²Ρ‹Ρ… ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания с фиксированными ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ.


Π‘Ρ…Π΅ΠΌΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ° ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания Π½Π° Π±Π°Π·Π΅ THX203H

Рассмотрим ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ Ρ‚ΠΈΠΏΠΎΠ²ΡƒΡŽ схСму Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ THX203H, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π½Π½ΡƒΡŽ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ:

  • Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС подаСтся Ρ‡Π΅Ρ€Π΅Π· Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ Π½Π° Π²Ρ‹Π²ΠΎΠ΄ VCC
  • К Π²Ρ‹Π²ΠΎΠ΄Ρƒ CT ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π²Ρ€Π΅ΠΌΡΠ·Π°Π΄Π°ΡŽΡ‰ΠΈΠΉ кондСнсатор
  • Π’Ρ‹Π²ΠΎΠ΄Ρ‹ OC ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ΡΡ с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ трансформатора
  • ЦСпь ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи с ΠΎΠΏΡ‚Ρ€ΠΎΠ½Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Π²Ρ‹Π²ΠΎΠ΄Ρƒ FB
  • Π’Ρ‹Π²ΠΎΠ΄ IS ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ограничСния Ρ‚ΠΎΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· силовой ΠΊΠ»ΡŽΡ‡

КакиС ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ элСмСнты Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ схСмы? Π­Ρ‚ΠΎ силовой трансформатор, Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ, ΠΎΠΏΡ‚Ρ€ΠΎΠ½ для Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠΉ развязки ΠΈ нСсколько пассивных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° схСмы — ΠΎΠ΄Π½ΠΎ ΠΈΠ· Π³Π»Π°Π²Π½Ρ‹Ρ… достоинств THX203H.

РасчСт ΠΈ Π½Π°ΠΌΠΎΡ‚ΠΊΠ° трансформатора для Π±Π»ΠΎΠΊΠ° питания Π½Π° THX203H

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ расчСт трансформатора — ΠΊΠ»ΡŽΡ‡Π΅Π²ΠΎΠΉ этап проСктирования ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания. Для схСмы Π½Π° THX203H ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹:

  • Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ ETD29 ΠΈΠ· Ρ„Π΅Ρ€Ρ€ΠΈΡ‚Π° N87
  • ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°: 55 Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° 0.3 ΠΌΠΌ
  • Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°: число Π²ΠΈΡ‚ΠΊΠΎΠ² зависит ΠΎΡ‚ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  • Π—Π°Π·ΠΎΡ€ сСрдСчника: 0.25 ΠΌΠΌ

Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ? Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°: N2 = N1 * (Vout + Vf) / Vin, Π³Π΄Π΅ N1 — число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, Vout — Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Vf — ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ Π½Π° Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ Π΄ΠΈΠΎΠ΄Π΅, Vin — Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС.


Π—Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ ΠΈ Ρ€Π΅ΠΆΠΈΠΌΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ THX203H

THX203H ΠΈΠΌΠ΅Π΅Ρ‚ нСсколько встроСнных Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ, ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ… Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ Π±Π»ΠΎΠΊΠ° питания:

  1. Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ: ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ ΠΏΠΎΡ€ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ значСния Ρ‚ΠΎΠΊΠ° Ρ‡Π΅Ρ€Π΅Π· силовой ΠΊΠ»ΡŽΡ‡ микросхСма ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π³Π΅Π½Π΅Ρ€Π°Ρ†ΠΈΡŽ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠΎΠ²
  2. Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния питания: ΠΏΡ€ΠΈ ΠΏΠ°Π΄Π΅Π½ΠΈΠΈ напряТСния Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π΅ VCC Π½ΠΈΠΆΠ΅ 7Π’ схСма ΠΏΡ€Π΅ΠΊΡ€Π°Ρ‰Π°Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρƒ
  3. ΠŸΠ»Π°Π²Π½Ρ‹ΠΉ старт: послС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ питания Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС нарастаСт постСпСнно, сниТая пусковыС Ρ‚ΠΎΠΊΠΈ
  4. ΠžΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ максимальной скваТности: Π½Π΅ позволяСт силовому ΠΊΠ»ΡŽΡ‡Ρƒ Π²ΠΎΠΉΡ‚ΠΈ Π² насыщСниС

КакиС Ρ€Π΅ΠΆΠΈΠΌΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ THX203H? ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΠΉ Π³Π΅Π½Π΅Ρ€Π°Ρ†ΠΈΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠΎΠ², Ρ‚Π°ΠΊ ΠΈ Π² ΠΆΠ΄ΡƒΡ‰Π΅ΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ ΠΏΡ€ΠΈ ΠΌΠ°Π»Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ…, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠšΠŸΠ” Π½Π° холостом Ρ…ΠΎΠ΄Ρƒ.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ THX203H Π² зарядных устройствах для ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ²

Одно ΠΈΠ· распространСнных ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ THX203H — ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ зарядныС устройства для ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ² ΠΈ ΠΏΠ»Π°Π½ΡˆΠ΅Ρ‚ΠΎΠ². КакиС прСимущСства Π΄Π°Π΅Ρ‚ использованиС этой микросхСмы Π² Π΄Π°Π½Π½ΠΎΠΌ случаС?


  • ΠœΠ°Π»Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠ³ΠΎ устройства Π·Π° счСт высокой стСпСни ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Ρ†ΠΈΠΈ
  • Высокий ΠšΠŸΠ” (Π΄ΠΎ 80%) позволяСт ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ Π±Π΅Π· Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°
  • ВстроСнныС Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ зарядки
  • Низкая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ микросхСмы сниТаСт ΡΠ΅Π±Π΅ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ издСлия

Как Π°Π΄Π°ΠΏΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΈΠΏΠΎΠ²ΡƒΡŽ схСму для создания зарядного устройства? ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ измСнСния ΠΊΠ°ΡΠ°ΡŽΡ‚ΡΡ Π²Ρ‹Π±ΠΎΡ€Π° Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π² соотвСтствии со спСцификациями заряТаСмых устройств. Π’Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ схСмы ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ процСсса зарядки.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ проСктирования зарядных устройств Π½Π° THX203H

ΠŸΡ€ΠΈ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ΅ зарядного устройства Π½Π° Π±Π°Π·Π΅ THX203H слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ нСсколько Π²Π°ΠΆΠ½Ρ‹Ρ… ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ²:

  1. Π’Ρ‹Π±ΠΎΡ€ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π² соотвСтствии со стандартами USB-зарядки
  2. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡Π΅Π½ΠΈΠ΅ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π²ΠΎ всСм Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний
  3. РСализация Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅
  4. БоблюдСниС Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ ΠΏΠΎ элСктромагнитной совмСстимости

КакиС Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ? Для ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ характСристик зарядного устройства часто Π΄ΠΎΠ±Π°Π²Π»ΡΡŽΡ‚: — LC-Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ Π½Π° Π²Ρ…ΠΎΠ΄Π΅ для подавлСния ΠΏΠΎΠΌΠ΅Ρ… — Варистор для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ пСрСнапряТСний — ВСрмистор для ограничСния пускового Ρ‚ΠΎΠΊΠ° — Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Ρ€Π°Π±ΠΎΡ‚Ρ‹


Π’ΠΈΠΏΠΎΠ²Ρ‹Π΅ нСисправности Π±Π»ΠΎΠΊΠΎΠ² питания Π½Π° THX203H ΠΈ ΠΈΡ… устранСниС

НСсмотря Π½Π° Π²Ρ‹ΡΠΎΠΊΡƒΡŽ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ, Π±Π»ΠΎΠΊΠΈ питания Π½Π° THX203H ΠΈΠ½ΠΎΠ³Π΄Π° выходят ΠΈΠ· строя. Рассмотрим Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнныС нСисправности ΠΈ способы ΠΈΡ… устранСния:

  • ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΈΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния: ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π²Ρ…ΠΎΠ΄Π½Ρ‹Π΅ Ρ†Π΅ΠΏΠΈ ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ питания Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π΅ VCC микросхСмы
  • ΠΠ΅ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС: ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Ρ†Π΅ΠΏΡŒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи ΠΈ качСство ΠΏΠ°ΠΉΠΊΠΈ силового трансформатора
  • ΠŸΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π² микросхСмы: ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ трансформатора ΠΈ отсутствии ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ
  • Высокочастотный свист: ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ качСство Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ трансформатора ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ всСх Π΄Π΅ΠΌΠΏΡ„ΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ

Как Π»ΠΎΠΊΠ°Π»ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π² Π±Π»ΠΎΠΊΠ΅ питания Π½Π° THX203H? РСкомСндуСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ дСйствий: 1. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний 2. ΠžΡΠΌΠΎΡ‚Ρ€ ΠΏΠ»Π°Ρ‚Ρ‹ Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π²ΠΈΠ΄ΠΈΠΌΡ‹Ρ… ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ 3. ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Ρ„ΠΎΡ€ΠΌΡ‹ сигналов Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π°Ρ… микросхСмы осциллографом 4. ΠŸΠΎΠΎΡ‡Π΅Ρ€Π΅Π΄Π½Π°Ρ Π·Π°ΠΌΠ΅Π½Π° Π²Π½Π΅ΡˆΠ½ΠΈΡ… ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ², начиная с элСктролитичСских кондСнсаторов

ΠŸΠ΅Ρ€ΡΠΏΠ΅ΠΊΡ‚ΠΈΠ²Ρ‹ развития микросхСм для ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

Π’Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания постоянно ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΡƒΡŽΡ‚ΡΡ. КакиС Ρ‚Π΅Π½Π΄Π΅Π½Ρ†ΠΈΠΈ Π½Π°Π±Π»ΡŽΠ΄Π°ΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π²ΠΈΡ‚ΠΈΠΈ микросхСм для Π˜Π‘ΠŸ?


  • ΠŸΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… частот для ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ² трансформаторов
  • Π˜Π½Ρ‚Π΅Π³Ρ€Π°Ρ†ΠΈΡ силовых ΠΊΠ»ΡŽΡ‡Π΅ΠΉ Π² корпус микросхСмы
  • РСализация Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ³ΠΎ управлСния для ΠΎΠΏΡ‚ΠΈΠΌΠΈΠ·Π°Ρ†ΠΈΠΈ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Ρ€Π°Π±ΠΎΡ‚Ρ‹
  • Π‘Π½ΠΈΠΆΠ΅Π½ΠΈΠ΅ энСргопотрСблСния Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ оТидания
  • Π£Π»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΠ΅ элСктромагнитной совмСстимости

Бохранят Π»ΠΈ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ микросхСмы Ρ‚ΠΈΠΏΠ° THX203H Π² Π±ΡƒΠ΄ΡƒΡ‰Π΅ΠΌ? НСсмотря Π½Π° появлСниС Π±ΠΎΠ»Π΅Π΅ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½Ρ‹Ρ… Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ, простыС ΠΈ Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ШИМ-ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Ρ‹ ΠΏΠΎ-ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΌΡƒ Π±ΡƒΠ΄ΡƒΡ‚ вострСбованы Π² Π±ΡŽΠ΄ΠΆΠ΅Ρ‚Π½Ρ‹Ρ… устройствах ΠΈ Π»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡŒΡΠΊΠΈΡ… Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ°Ρ… благодаря своСй доступности ΠΈ простотС примСнСния.


ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ страница сайта

  • Β
  • Начало
  • Новости
  • ΠŸΡ€Π°ΠΉΡΡ‹
  • DataSheet
  • ΠžΡ‚Π·Ρ‹Π²Ρ‹
  • Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ
  • ВСхничСская информация
Поиск Ρ‚ΠΎΠ²Π°Ρ€Π°:   ВсС Ρ€Π°Π·Π΄Π΅Π»Ρ‹ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΡ‹Π’Ρ€Π°Π½Π·ΠΈΡΡ‚ΠΎΡ€Ρ‹Β Β Β Β Π‘ΠΈΠΏΠΎΠ»ΡΡ€Π½Ρ‹Π΅ Ρ‚Ρ€Π°Π½Π·ΠΈΡΡ‚ΠΎΡ€Ρ‹Β Β Β Β ΠŸΠΎΠ»Π΅Π²Ρ‹Π΅ транзисторы    IGBT транзисторыДиоды    Виристоры    Бимисторы    Бтабилитроны    ДиодныС ΠΌΠΎΡΡ‚Ρ‹ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹Β Β Β Β Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ»ΠΈΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ ΠΊΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹Β Β Β Β ΠšΠ΅Ρ€Π°ΠΌΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ ΠΊΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹Β Β Β Β ΠŸΠ»Π΅Π½ΠΎΡ‡Π½Ρ‹Π΅ ΠΊΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹ΠŸΠ°ΡΡΠΈΠ²Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹Β Β Β Β Π Π΅Π·ΠΈΡΡ‚ΠΎΡ€Ρ‹Β Β Β Β Π’Π°Ρ€ΠΈΡΡ‚ΠΎΡ€Ρ‹Β Β Β Β Π Π΅Π»Π΅Β Β Β Β Π’Ρ€Π°Π½ΡΡ„ΠΎΡ€ΠΌΠ°Ρ‚ΠΎΡ€Ρ‹Β Β Β Β ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈΒ Β Β Β Π’Π΅Ρ€ΠΌΠΎΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈΒ Β Β Β ΠšΠ²Π°Ρ€Ρ†Π΅Π²Ρ‹Π΅ Ρ€Π΅Π·ΠΎΠ½Π°Ρ‚ΠΎΡ€Ρ‹ΠšΠ½ΠΎΠΏΠΊΠΈ, Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈΒ Β Β Β ΠšΠ»Π°Π²ΠΈΡˆΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈΒ Β Β Β ΠΠ°ΠΆΠΈΠΌΠ½Ρ‹Π΅ ΠΊΠ½ΠΎΠΏΠΊΠΈΒ Β Β Β Π’Π°ΠΊΡ‚ΠΎΠ²Ρ‹Π΅ ΠΊΠ½ΠΎΠΏΠΊΠΈΠ Π°Π·ΡŠΠ΅ΠΌΡ‹, соСдинитСли    USB, Mini-USB, Micro-USBFFC ΡˆΠ»Π΅ΠΉΡ„Ρ‹ ΠΈ Ρ€Π°Π·ΡŠΠ΅ΠΌΡ‹ΠΠΊΡƒΡΡ‚ΠΈΠΊΠ°ΠžΠΏΡ‚ΠΎΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ½ΠΈΠΊΠ°Β Β Β Β LED-подсвСтка TVΒ Β Β Β Π›Π°ΠΌΠΏΡ‹ подсвСтки LCDΒ Β Β Β ΠžΠΏΡ‚ΠΎΠΏΠ°Ρ€Ρ‹Β Β Β Β Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹Β Β Β Β Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½Π°Ρ Π»Π΅Π½Ρ‚Π°ΠœΠΎΠ΄ΡƒΠ»ΠΈ для Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€ΠΎΠ²Β Β Β Β Π’ΡŽΠ½Π΅Ρ€Ρ‹Β Β Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ LCD TVΒ Β Β Β Π˜Π½Π²Π΅Ρ€Ρ‚ΠΎΡ€Ρ‹Β Β Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ Plasma TVΒ Β Β Β T-CON BoardΠœΠΎΠ΄ΡƒΠ»ΠΈ для мониторовЧасти для Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ²Β Β Β Β ΠšΠ»Π°Π²ΠΈΠ°Ρ‚ΡƒΡ€Ρ‹Β Β Β Β Π’Π΅Π½Ρ‚ΠΈΠ»ΡΡ‚ΠΎΡ€Ρ‹Β Β Β Β Π Π°Π·ΡŠΠ΅ΠΌΡ‹Β Β Β Β Π˜Π½Π²Π΅Ρ€Ρ‚ΠΎΡ€Ρ‹ Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ²Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹Π€ΠΎΡ‚ΠΎ-Π·Π°ΠΏΡ‡Π°ΡΡ‚ΠΈΒ Β Β Β Π”ΠΈΡΠΏΠ»Π΅ΠΈΒ Β Β Β ΠžΠ±ΡŠΠ΅ΠΊΡ‚ΠΈΠ²Ρ‹Β Β Β Β ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹Β Β Β Β ΠœΠ°Ρ‚Ρ€ΠΈΡ†Ρ‹Β Β Β Β Π¨Π»Π΅ΠΉΡ„Ρ‹Β Β Β Β ΠœΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹ΠŸΡ€ΠΈΠ±ΠΎΡ€Ρ‹Β Β Β Β ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹Π˜Π½ΡΡ‚Ρ€ΡƒΠΌΠ΅Π½Ρ‚Β Β Β Β ΠžΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΈΒ Β Β Β ΠŸΠ°ΡΠ»ΡŒΠ½Ρ‹ΠΉ инструмСнтДругиС Ρ€Π°Π΄ΠΈΠΎΡ‚ΠΎΠ²Π°Ρ€Ρ‹Β Β Β Β ΠŸΡƒΠ»ΡŒΡ‚Ρ‹ Π”Π£Β Β Β Β ΠŸΠ°Π½Π΅Π»ΠΈ для микросхСм    ВСрмоусадочная Ρ‚Ρ€ΡƒΠ±ΠΊΠ°Β Β Β Β Π Π°Π΄ΠΈΠΎΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅Β Β Β Β Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ ΠΏΠΈΡ‚Π°Π½ΠΈΡΒ Β Β Β ΠšΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Π΅ аксСссуарыАдаптСрыЛазСрныС Π³ΠΎΠ»ΠΎΠ²ΠΊΠΈΠ£Ρ†Π΅Π½Π΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠ²Π°Ρ€Β Β Β  Π Π°ΡΡˆΠΈΡ€Π΅Π½Π½Ρ‹ΠΉ

ΠŸΠΎΠΏΡƒΠ»ΡΡ€Π½Ρ‹Π΅ поиски: BD9897FS TL866CS AS15-F HAKKO 936 TMS91429CT FDD8447L 2SK4075 2SC5707 AXP209

Π’ΠΎΠ²Π°Ρ€ΠΎΠ²:Β Β Β 0 ΡˆΡ‚.


На сумму: 0.00 pyΠ±.

Π Π°Π·Π΄Π΅Π»Ρ‹

Β Β ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΡ‹

  Вранзисторы

  •   БиполярныС транзисторы
  • Β Β ΠŸΠΎΠ»Π΅Π²Ρ‹Π΅ транзисторы
  • Β Β IGBT транзисторы

Β Β Π”ΠΈΠΎΠ΄Ρ‹

  •   Виристоры
  •   Бимисторы
  • Β Β Π‘Ρ‚Π°Π±ΠΈΠ»ΠΈΡ‚Ρ€ΠΎΠ½Ρ‹
  • Β Β Π”ΠΈΠΎΠ΄Π½Ρ‹Π΅ мосты

Β Β ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Ρ‹

  •   ЭлСктролитичСскиС кондСнсаторы
  • Β Β ΠšΠ΅Ρ€Π°ΠΌΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ кондСнсаторы
  • Β Β ΠŸΠ»Π΅Π½ΠΎΡ‡Π½Ρ‹Π΅ кондСнсаторы

Β Β ΠŸΠ°ΡΡΠΈΠ²Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹

  •   РСзисторы
  •   Варисторы
  •   Врансформаторы
  • Β Β Π Π΅Π»Π΅
  • Β Β ΠŸΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ
  • Β Β Π’Π΅Ρ€ΠΌΠΎΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΠΈ
  • Β Β ΠšΠ²Π°Ρ€Ρ†Π΅Π²Ρ‹Π΅ Ρ€Π΅Π·ΠΎΠ½Π°Ρ‚ΠΎΡ€Ρ‹

  Кнопки, Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ

  •   НаТимныС ΠΊΠ½ΠΎΠΏΠΊΠΈ
  • Β Β Π’Π°ΠΊΡ‚ΠΎΠ²Ρ‹Π΅ ΠΊΠ½ΠΎΠΏΠΊΠΈ
  • Β Β ΠšΠ»Π°Π²ΠΈΡˆΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ

Β Β Π Π°Π·ΡŠΠ΅ΠΌΡ‹, соСдинитСли

  • Β Β USB, Mini-USB, Micro-USB

Β Β ΠžΠΏΡ‚ΠΎΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ½ΠΈΠΊΠ°

  • Β Β Π›Π°ΠΌΠΏΡ‹ подсвСтки LCD
  • Β Β ΠžΠΏΡ‚ΠΎΠΏΠ°Ρ€Ρ‹
  • Β Β Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹
  •   БвСтодиодная Π»Π΅Π½Ρ‚Π°

  Акустика

Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ для Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€ΠΎΠ²

  • Β Β Π’ΡŽΠ½Π΅Ρ€Ρ‹
  • Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ LCD TV
  • Β Β Π˜Π½Π²Π΅Ρ€Ρ‚ΠΎΡ€Ρ‹
  • Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ Plasma TV
  • Β Β T-CON Board

Β Β ΠœΠΎΠ΄ΡƒΠ»ΠΈ для ΠΌΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΎΠ²

  Части для Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ²

  •   ВСнтиляторы
  • Β Β ΠšΠ»Π°Π²ΠΈΠ°Ρ‚ΡƒΡ€Ρ‹
  • Β Β Π Π°Π·ΡŠΠ΅ΠΌΡ‹
  • Β Β Π˜Π½Π²Π΅Ρ€Ρ‚ΠΎΡ€Ρ‹ Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ²

Β Β Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹

Β Β Π€ΠΎΡ‚ΠΎ-запчасти

  • Β Β ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹
  • Β Β Π¨Π»Π΅ΠΉΡ„Ρ‹
  • Β Β ΠžΠ±ΡŠΠ΅ΠΊΡ‚ΠΈΠ²Ρ‹
  • Β Β ΠœΠ°Ρ‚Ρ€ΠΈΡ†Ρ‹
  •   ДисплСи
  • Β Β ΠœΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹

Β Β ΠŸΡ€ΠΈΠ±ΠΎΡ€Ρ‹

  • Β Β ΠœΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Ρ‹

Β Β Π˜Π½ΡΡ‚Ρ€ΡƒΠΌΠ΅Π½Ρ‚

  • Β Β ΠžΡ‚Π²Π΅Ρ€Ρ‚ΠΊΠΈ
  • Β Β ΠŸΠ°ΡΠ»ΡŒΠ½Ρ‹ΠΉ инструмСнт

Β Β Π”Ρ€ΡƒΠ³ΠΈΠ΅ Ρ€Π°Π΄ΠΈΠΎΡ‚ΠΎΠ²Π°Ρ€Ρ‹

  •   ПанСли для микросхСм
  • Β Β ΠŸΡƒΠ»ΡŒΡ‚Ρ‹ Π”Π£
  •   ВСрмоусадочная Ρ‚Ρ€ΡƒΠ±ΠΊΠ°
  • Β Β Π Π°Π΄ΠΈΠΎΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅
  • Β Β Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ питания
  • Β Β ΠšΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Π΅ аксСссуары

Π’Ρ‹ здСсь: >

ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ страница

ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ страница сайта

THX203H схСма Π±Π»ΠΎΠΊΠ° питания — RadioRadar

Π‘ΠΎΠ·Π΄Π°Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания (Π˜Π‘ΠŸ) всСгда связано с рядом слоТностСй:

  • ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ расчёт ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½Π°Ρ Π½Π°ΠΌΠΎΡ‚ΠΊΠ° трансформатора.
  • Подгон ΠΏΠΎΠ΄ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ.
  • И Ρ‚.Π΄.

И добавляСтся ΠΊ этому всСму схСма управлСния источником питания.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ создания ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания (ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ Π΄ΠΎ 12 Π’Ρ‚), компания THX Micro Electronics ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ свой ШИМ-ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€ THX203H. Π­Ρ‚ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½ΠΎΠ΅ Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΈ ΠΎΡ‡Π΅Π½ΡŒ простоС Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ Π½Π° Π±Π°Π·Π΅ биполярных транзисторов.

ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ (пиковая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π˜Π‘ΠŸ Π½Π° Π±Π°Π·Π΅ THX203H ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ 18 Π’Ρ‚), ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹ΠΌ ΠΈ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΌ корпусом, ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ:

  • Π”ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ – 0-70Β°C (пиковая — 125Β°).
  • Π‘ΠΊΠ²Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ – 57%.
  • Частота прСобразования – 61 Π“Ρ†.
  • НапряТСниС питания – 9 Π’ (Π½ΠΎ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 16 Π’).
  • Π‘ΠΈΠ»Π° Ρ‚ΠΎΠΊΠ° ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ – Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 800 мА.
  • ВстроСнная Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ Ρ€Π΅ΠΆΠΈΠΌΠ° насыщСния ΠΈ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ.

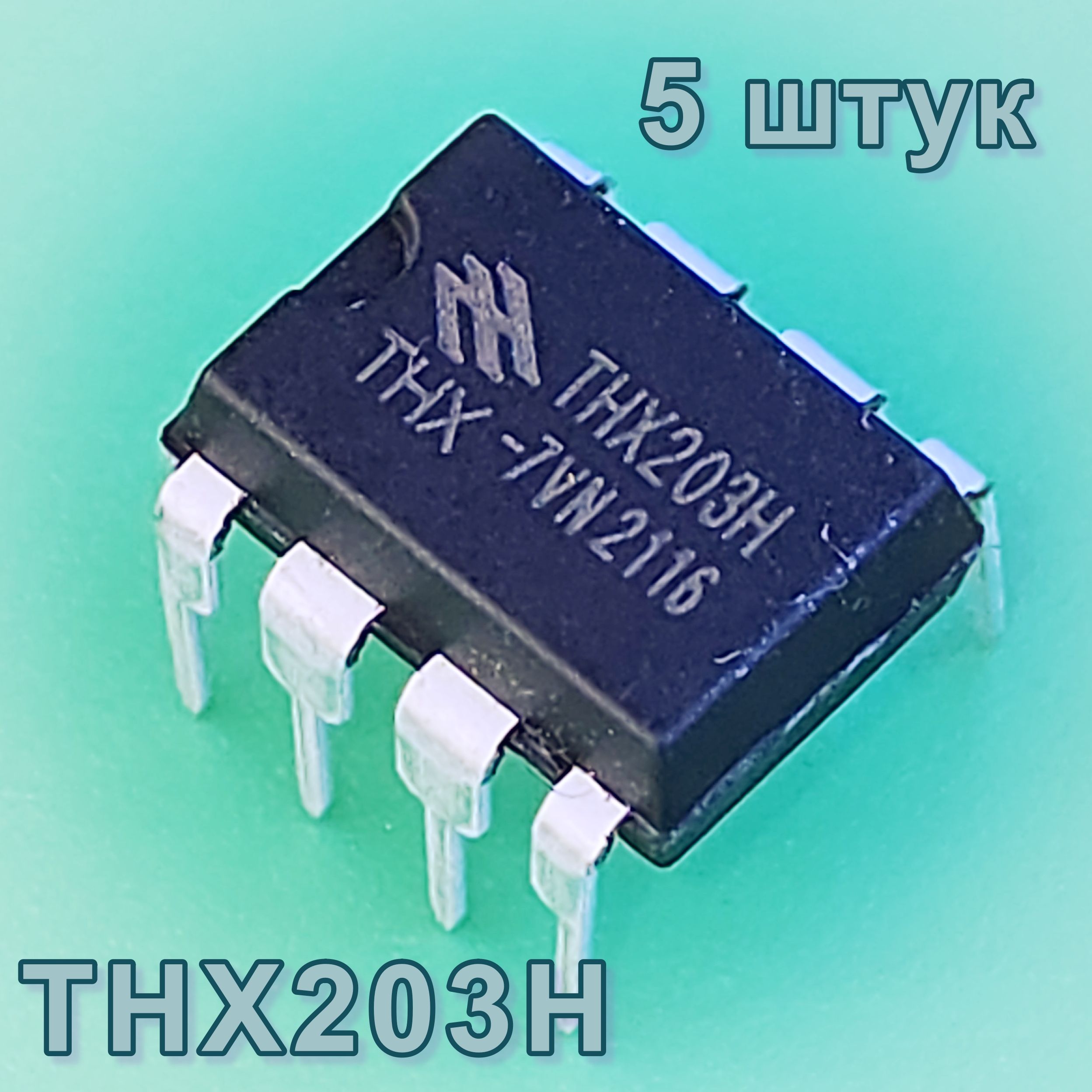

ΠšΠΎΡ€ΠΏΡƒΡ — DIP-8.

НазначСниС Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² микросхСмы ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΎ Π½Π° схСмС Π½ΠΈΠΆΠ΅.

Рис. 1. НазначСниС Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² микросхСмы

Β

НомСр ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

НазначСниС

1

OB

ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ управлСния пусковым Ρ‚ΠΎΠΊΠΎΠΌ

2

VCC

ΠŸΠΈΡ‚Π°Π½ΠΈΠ΅

3

GND

Π—Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅

4

CT

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ ΠΊΠΎΠ»Π΅Π±Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€ / Ρ‚Π°ΠΉΠΌΠ΅Ρ€ (задаётся Ρ‘ΠΌΠΊΠΎΡΡ‚ΡŒΡŽ кондСнсатора)

5

FB

ΠžΠ±Ρ€Π°Ρ‚Π½Π°Ρ связь

6

IS

Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠΎΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

7,8

OC

Π’Ρ‹Ρ…ΠΎΠ΄

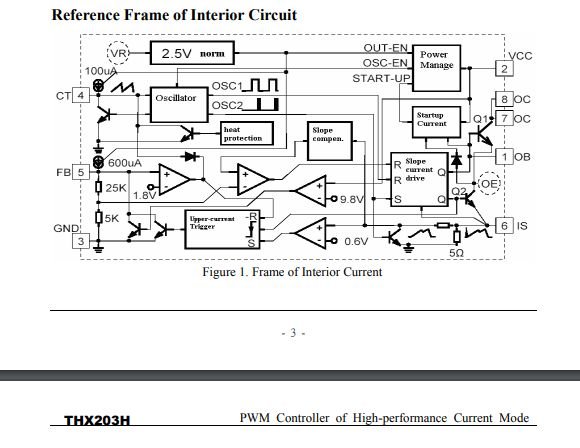

Для понимания Π»ΠΎΠ³ΠΈΠΊΠΈ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ привСсти ΡΡ‚Ρ€ΡƒΠΊΡ‚ΡƒΡ€Π½ΡƒΡŽ схСму THX203H.

Рис. 2. Бтруктурная схСма THX203H

Β

Π“Ρ€Π°Ρ„ΠΈΠΊ Ρ€Π°Π±ΠΎΡ‚Ρ‹ микросхСмы Π² ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ Ρ†ΠΈΠΊΠ»Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ (Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ„Π°Π·Π΅).

Рис. 3.Β Π“Ρ€Π°Ρ„ΠΈΠΊ Ρ€Π°Π±ΠΎΡ‚Ρ‹ микросхСмы Π² ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ Ρ†ΠΈΠΊΠ»Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Β

ΠžΠ±Ρ‰ΠΈΠΉ Π³Ρ€Π°Ρ„ΠΈΠΊ.

Рис. 4.Β ΠžΠ±Ρ‰ΠΈΠΉ Π³Ρ€Π°Ρ„ΠΈΠΊΒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ микросхСмы

Β

Π‘Π»ΠΎΠΊ питания Π½Π° Π±Π°Π·Π΅ THX203H

Виповая схСма Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, рСкомСндуСмая ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΌ, выглядит ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ.Β

Рис. 5. Виповая схСма Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Β

Π’Π°ΠΊ ΠΊΠ°ΠΊ микросхСма ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Π°Π»Π°ΡΡŒ для ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ исполнСния ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Ρ… ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π‘ΠŸ, Ρ‚ΠΎ Π² Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Π΅ (см. здСсь) приводится вСсь ΠΏΠ΅Ρ€Π΅Ρ‡Π΅Π½ΡŒ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Ρ… элСмСнтов ΠΈ ΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², Π² Ρ‚ΠΎΠΌ числС, это касаСтся трансформатора — Π΅ΡΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΡŒΠ½Π°Ρ информация ΠΎ Π΅Π³ΠΎ характСристиках, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΈΠ»ΠΈ для поиска Π³ΠΎΡ‚ΠΎΠ²Ρ‹Ρ… Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ….

ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½Π° Π² Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π΅ зарядных устройств для ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ². НапримСр, Ρ‚Π°ΠΊΠΈΡ… (Π² Π΄Π°Π½Π½ΠΎΠΌ случаС, модСль ETA-U90EWE).

Рис.
