Tiny13A datasheet. ATtiny13A: мощный 8-битный микроконтроллер AVR с низким энергопотреблением

Что представляет собой микроконтроллер ATtiny13A. Каковы его основные характеристики и возможности. Для каких задач подходит ATtiny13A. Как программировать и отлаживать этот микроконтроллер.

Обзор микроконтроллера ATtiny13A

ATtiny13A — это высокопроизводительный 8-битный микроконтроллер семейства AVR с низким энергопотреблением, разработанный компанией Atmel (ныне часть Microchip Technology). Этот компактный и экономичный микроконтроллер обладает рядом ключевых особенностей:

• Расширенная RISC-архитектура с 120 мощными инструкциями
• 32 регистра общего назначения
• Производительность до 20 MIPS при тактовой частоте 20 МГц
• 1 КБ флэш-памяти программ
• 64 байта EEPROM и 64 байта SRAM
• 6 программируемых линий ввода/вывода
• Рабочее напряжение 1.8-5.5 В

ATtiny13A отлично подходит для встраиваемых систем с ограниченным энергопотреблением и пространством, где требуется компактное и недорогое решение.

Архитектура и производительность ATtiny13A

В основе ATtiny13A лежит усовершенствованная RISC-архитектура AVR, обеспечивающая высокую производительность и эффективность кода. Каковы ключевые особенности архитектуры этого микроконтроллера?

• Одноцикловое выполнение большинства инструкций
• 32 регистра общего назначения, напрямую связанных с АЛУ
• Полностью статическая работа
• Производительность до 20 миллионов операций в секунду при 20 МГц

Благодаря эффективной архитектуре ATtiny13A обеспечивает высокую производительность при низком энергопотреблении, что делает его отличным выбором для портативных и автономных устройств.

Память и энергонезависимость данных в ATtiny13A

ATtiny13A оснащен несколькими типами памяти, обеспечивающими хранение программ и данных. Какими видами памяти обладает этот микроконтроллер?

• 1 КБ внутрисистемной самопрограммируемой флэш-памяти программ
• 64 байта энергонезависимой памяти EEPROM
• 64 байта статического ОЗУ (SRAM)

Флэш-память и EEPROM обладают высокой надежностью и длительным сроком хранения данных:

• До 10 000 циклов записи/стирания для флэш-памяти
• До 100 000 циклов записи/стирания для EEPROM
• Сохранение данных: 20 лет при 85°C или 100 лет при 25°C

Такие характеристики памяти делают ATtiny13A подходящим для приложений, требующих длительного хранения данных и частых обновлений прошивки.

Периферийные устройства и функции ATtiny13A

Несмотря на компактные размеры, ATtiny13A обладает богатым набором периферийных устройств. Какие ключевые периферийные модули доступны в этом микроконтроллере?

• 8-битный таймер/счетчик с предделителем и двумя каналами ШИМ
• 4-канальный 10-битный АЦП с внутренним опорным напряжением
• Программируемый сторожевой таймер
• Встроенный аналоговый компаратор
• Внутренний калиброванный RC-генератор

Эти периферийные устройства позволяют ATtiny13A эффективно взаимодействовать с внешним миром, выполнять измерения и генерировать сигналы без необходимости во внешних компонентах.

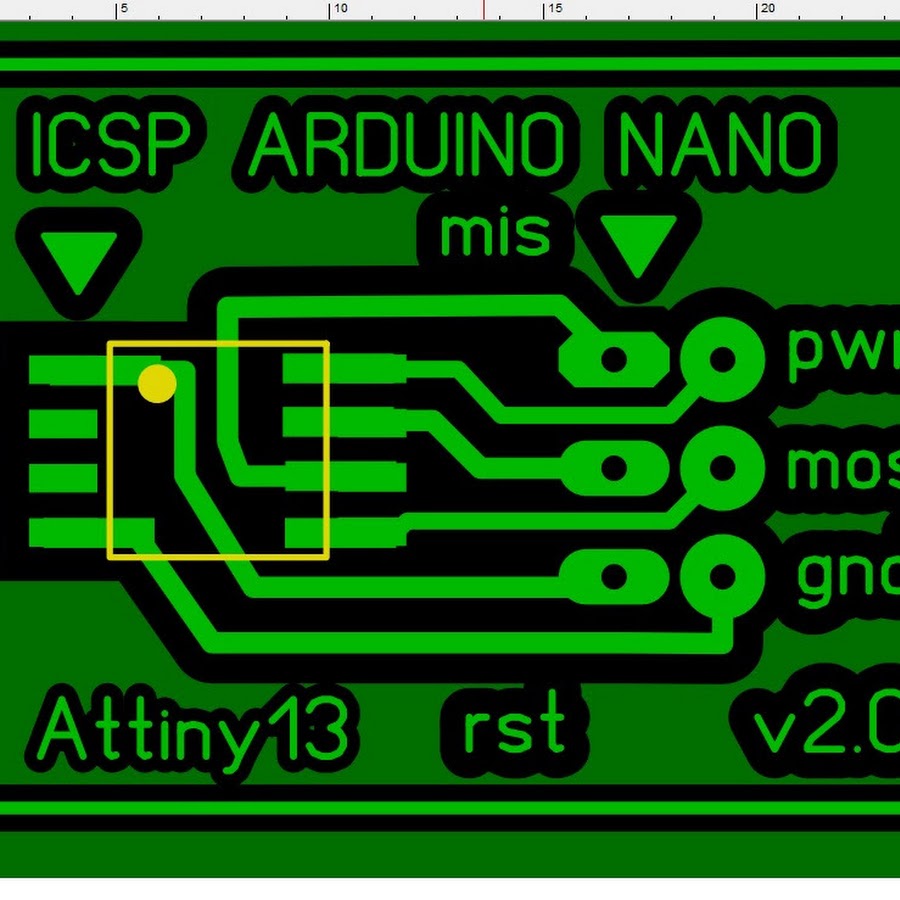

Программирование и отладка ATtiny13A

ATtiny13A предлагает несколько опций для программирования и отладки. Какие методы доступны разработчикам для работы с этим микроконтроллером?

• Внутрисистемное программирование через последовательный интерфейс SPI
• Встроенная система отладки debugWIRE
• Поддержка стандартных сред разработки AVR

Внутрисистемное программирование позволяет обновлять прошивку микроконтроллера без его извлечения из системы. Система отладки debugWIRE обеспечивает расширенные возможности для поиска и устранения ошибок в программе непосредственно на целевом устройстве.

Энергопотребление и режимы пониженного энергопотребления ATtiny13A

Одним из ключевых преимуществ ATtiny13A является его низкое энергопотребление. Какие характеристики энергопотребления имеет этот микроконтроллер?

• Активный режим: 190 мкА при 1.8 В и 1 МГц
• Режим ожидания: 24 мкА при 1.8 В и 1 МГц
• Поддержка нескольких режимов пониженного энергопотребления

ATtiny13A поддерживает различные режимы сна, позволяющие существенно снизить энергопотребление в периоды неактивности:

• Режим ожидания (Idle)
• Режим шумоподавления АЦП (ADC Noise Reduction)
• Режим отключения питания (Power-down)

Эти режимы позволяют разработчикам оптимизировать энергопотребление устройства в зависимости от конкретных требований приложения.

Применение микроконтроллера ATtiny13A

Благодаря своим компактным размерам, низкому энергопотреблению и богатому набору периферийных устройств, ATtiny13A находит применение в различных областях. Для каких типов устройств и приложений подходит этот микроконтроллер?

• Портативные и носимые устройства
• Датчики и системы сбора данных
• Умные бытовые приборы
• Игрушки и развлекательные устройства
• Системы управления освещением
• Простые промышленные контроллеры

ATtiny13A особенно хорошо подходит для приложений, требующих компактного и энергоэффективного решения с базовыми возможностями обработки данных и управления.

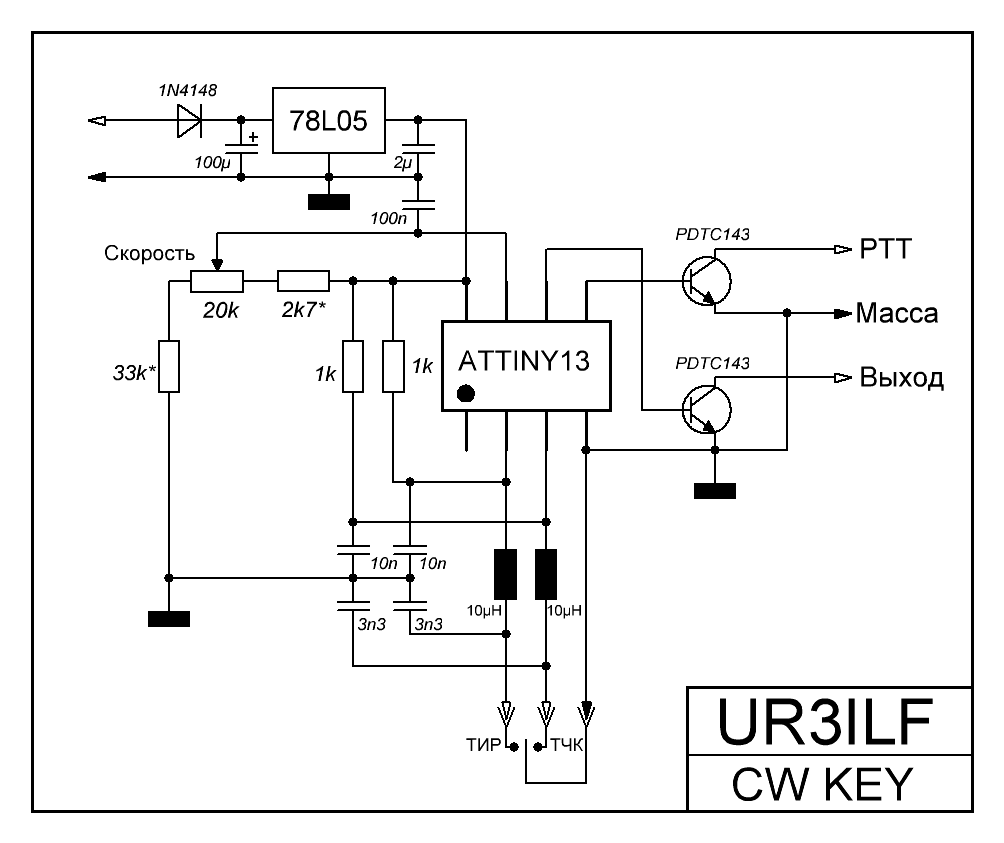

Примеры использования ATtiny13A

Рассмотрим несколько конкретных примеров применения микроконтроллера ATtiny13A:

1. Умный термостат: ATtiny13A может считывать данные с датчика температуры, управлять дисплеем и контролировать систему отопления или кондиционирования.
2. Электронная свеча: микроконтроллер может генерировать случайные колебания яркости светодиода, имитируя пламя свечи, при этом обеспечивая длительную работу от батареи.
3. Таймер полива растений: ATtiny13A может управлять водяным насосом, отсчитывая интервалы между поливами и контролируя влажность почвы.
4. Простой музыкальный синтезатор: микроконтроллер может генерировать звуковые сигналы различной частоты, создавая простые мелодии.

Эти примеры демонстрируют универсальность ATtiny13A и его способность эффективно решать широкий спектр задач в компактных и энергоэффективных устройствах.

Сравнение ATtiny13A с другими микроконтроллерами семейства AVR

ATtiny13A является одним из самых компактных представителей семейства AVR. Как он соотносится с другими микроконтроллерами этой линейки?

Характеристика	ATtiny13A	ATtiny85	ATmega328P
Флэш-память	1 КБ	8 КБ	32 КБ
SRAM	64 байта	512 байт	2 КБ
EEPROM	64 байта	512 байт	1 КБ
Линии ввода/вывода	6	6	23
Максимальная частота	20 МГц	20 МГц	20 МГц

Как видно из сравнения, ATtiny13A обладает меньшим объемом памяти и меньшим количеством линий ввода/вывода по сравнению с более продвинутыми моделями. Однако он сохраняет ключевые преимущества архитектуры AVR, предлагая отличное соотношение производительности, энергоэффективности и стоимости для простых приложений.

Инструменты разработки для ATtiny13A

Для разработки программ для ATtiny13A доступен широкий спектр инструментов. Какие средства разработки могут использовать программисты при работе с этим микроконтроллером?

• Atmel Studio (теперь Microchip Studio) — интегрированная среда разработки
• avr-gcc — компилятор C для микроконтроллеров AVR
• AVRDUDE — утилита для программирования микроконтроллеров AVR
• Arduino IDE — с дополнительными настройками для поддержки ATtiny13A
• PlatformIO — кросс-платформенная среда разработки для встраиваемых систем

Эти инструменты позволяют разработчикам эффективно создавать, отлаживать и загружать программы в ATtiny13A, используя как низкоуровневые, так и высокоуровневые языки программирования.

Программирование ATtiny13A на языке C

Рассмотрим простой пример программы на языке C для ATtiny13A, демонстрирующий мигание светодиодом:

#include <avr/io.h>
#include <util/delay.h>

#define LED_PIN PB0

int main(void) {
    DDRB |= (1 << LED_PIN);  // Устанавливаем пин PB0 как выход

    while (1) {
        PORTB |= (1 << LED_PIN);  // Включаем светодиод
        _delay_ms(500);  // Ждем 500 мс
        PORTB &= ~(1 << LED_PIN);  // Выключаем светодиод
        _delay_ms(500);  // Ждем 500 мс
    }

    return 0;
}


Этот пример демонстрирует базовую работу с портами ввода/вывода и использование функций задержки на ATtiny13A. Код можно скомпилировать с помощью avr-gcc и загрузить в микроконтроллер с использованием AVRDUDE или через интегрированную среду разработки.

Серия attiny13 (Microchip)

Microchip

Общие характеристики

	Раздел	Микроконтроллеры широкого назначения
	Ядро
	Объём памяти программ
	Тип памяти программ
	Объём EEPROM памяти
	Объём оперативной памяти
	Количество входов/выходов
	Периферия	Brown-out Detect/Reset, POR, PWM, WDT
	АЦП/ЦАП

Документация на серию attiny13

• найти attiny13.pdf

Товары серии attiny13

Наименование	i	Упаковка	Корпус	F core	Uпит	T раб
ATTINY13-20MMU (MCRCH)			VDFN103X3
ATTINY13-20MMUR (MCRCH)			VDFN103X3
ATtiny13-20MU (MCRCH)			QFN-20 WQFN20
ATTINY13-20MUR (MCRCH)			QFN-20 WQFN20
ATTINY13-20PU (MCRCH)		в линейках 50 шт	DIP8300
ATTINY13-20SI (MCRCH)			SO-8 SOIC8
ATTINY13-20SQ (MCRCH)			SOIJ8
ATTINY13-20SQR (MCRCH)			SOIJ8
ATTINY13-20SSQ (MCRCH)			SO8150
ATTINY13-20SSQR (MCRCH)			SO8150
ATTINY13-20SSU (MCRCH)		в линейках 100 шт	SO8150
ATTINY13-20SSUR (MCRCH)		25 шт	SO8150
ATTINY13-20SU (MCRCH)		в линейках 95 шт	SOIJ8
ATTINY13-20SUR (MCRCH)		1 шт	SOIJ8
ATTINY13A-MMF (MCRCH)		1 шт	VDFN103X3
ATTINY13A-MMFR (MCRCH)			VDFN103X3
ATTINY13A-MMU (MCRCH)		на поддоне 490 шт	VDFN103X3
ATTINY13A-MMUR (MCRCH)		1 шт	VDFN103X3
ATTINY13A-MU (MCRCH)			QFN-20 WQFN20
ATTINY13A-MUR (MCRCH)			QFN-20 WQFN20
ATTINY13A-PU (MCRCH)		в линейках 50 шт	DIP8300
ATTINY13A-SF (MCRCH)		1 шт	SOIJ8
ATTINY13A-SFR (MCRCH)			SOIJ8
ATTINY13A-SH (MCRCH)		379 шт	SOIJ8
ATTINY13A-SHR (MCRCH)			SOIJ8
ATTINY13A-SN (MCRCH)		50 шт	SOIJ8
ATTINY13A-SNR (MCRCH)			SOIJ8
ATTINY13A-SS7 (MCRCH)		100 шт	SO8150
ATTINY13A-SS7R (MCRCH)			SO8150
ATTINY13A-SSH (MCRCH)		1 шт	SO8150
ATTINY13A-SSHR (MCRCH)		1 шт	SO8150
ATTINY13A-SSU (MCRCH)		в линейках 100 шт	SO8150
ATTINY13A-SSUR (MCRCH)		в ленте 4000 шт	SO8150
ATTINY13A-SU (MCRCH)		в линейках 90 шт	SO-8 SOIC8
ATTINY13A-SUR (MCRCH)		300 шт	SOIJ8
ATTINY13V-10MMU (MCRCH)			VDFN103X3
ATTINY13V-10MMUR (MCRCH)			VDFN103X3
ATTINY13V-10MU (MCRCH)			QFN-20 WQFN20
ATTINY13V-10MUR (MCRCH)			QFN-20 WQFN20
ATTINY13V-10PU (MCRCH)		в линейках 50 шт	DIP8300
ATTINY13V-10SSU (MCRCH)		в линейках 100 шт	SO8150
ATTINY13V-10SSUR (MCRCH)			SO8150
ATTINY13V-10SU (MCRCH)		в линейках 95 шт	SOIJ8
ATTINY13V-10SUR (MCRCH)			SOIJ8

Фелер 404

Фелер 404 изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог Ви кауфт человек Хильфе

или zurück zu: Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше Венигер

TME-Newsletter abonnieren

Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром Скачать фон Датей

Fire Fox Скачать фон Датей

Опера Скачать фон Датей

Интернет-проводник Скачать фон Датей

Выбрать почтовый ящик

ATTINY13A Лист данных PDF — Atmel Corporation

Главная >>> Atmel >>> ATTINY13A Лист данных

Название детали

Описание

MFG CO.

Характеристики
• Высокопроизводительный 8-разрядный микроконтроллер AVR® с низким энергопотреблением
• Расширенная архитектура RISC
– 120 мощных инструкций – самое быстрое выполнение цикла за один такт
– 32 x 8 рабочих регистров общего назначения
— Полностью статическая операция
– Пропускная способность до 20 MIPS на частоте 20 МГц
• Сегменты энергонезависимой памяти высокой надежности
– 1 Кбайт внутрисистемной самопрограммируемой флэш-памяти программ
– 64 байта EEPROM
– 64 байта внутренней SRAM
– Циклы записи/стирания: 10 000 Flash/100 000 EEPROM
– Сохранение данных: 20 лет при 85°C/100 лет при 25°C (см. стр. 6)
— Блокировка программирования для самопрограммирования флэш-памяти и безопасности данных EEPROM
• Периферийные элементы
– Один 8-битный таймер/счетчик с предварительным делителем и двумя каналами ШИМ
– 4-канальный 10-разрядный АЦП с внутренним опорным напряжением
– Программируемый сторожевой таймер с отдельным встроенным генератором
– Встроенный аналоговый компаратор
• Специальные функции микроконтроллера
— Встроенная система отладки debugWIRE
— Внутрисистемное программирование через порт SPI
– Внешние и внутренние источники прерываний
– Режимы ожидания с низким энергопотреблением, шумоподавления АЦП и отключения питания
– Усовершенствованная схема сброса при включении питания
– Программируемая схема обнаружения пониженного напряжения с функцией программного отключения
– Внутренний калиброванный осциллятор
• Ввод/вывод и пакеты
– 8-контактный PDIP/SOIC: шесть программируемых линий ввода/вывода
– 10-контактный MLF: шесть программируемых линий ввода/вывода
– 20-контактный MLF: шесть программируемых линий ввода/вывода
• Рабочее напряжение: – 1,8 – 5,5 В
• Класс скорости:
– 0–4 МГц при 1,8–5,5 В
– 0–10 МГц при 2,7–5,5 В
– 0–20 МГц при 4,5–5,5 В
• Промышленный температурный диапазон
• Низкое энергопотребление
— Активный режим:
• 190 мкА при 1,8 В и 1 МГц
–Режим ожидания:
• 24 мкА при 1,8 В и 1 МГц

Ссылки на страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20




Part Name

Description

PDF

MFG CO.

ATTINY13-10SU

8-bit Microcontroller with 1K Bytes In-System Programmable Flash

View

Atmel Corporation

AT90S1200

8- Битовый микроконтроллер с программируемой внутрисистемной флэш-памятью объемом 1 Кбайт

Просмотр

Atmel Corporation

Attiny13V-10PI

8-битный микроконтроллер с 1K байт в системе программируемой вспышки

Atmel Corporation

ATTINY13-12PI

8-BIT CORPORATIO Программируемая флэш-память

View

Atmel Corporation

AT89S52-24AC

8-разрядный микроконтроллер с 8 Кбайт встроенной программируемой флэш-памяти

View

Atmel Corporation

AT90S8515

8-битный микроконтроллер с программируемой вспышкой

Atmel Corporation

Atmega88V-15MT

8-битный микроконтрол с 8K-атмосфером.

AT90PWM81

8-разрядный микроконтроллер с 8 КБ программируемой внутрисистемной флэш-памятью (версия: 2010 г.
