Тип лампы клл это что


КЛЛ: компактная люминесцентная лампа

28.06.2017

Ни для кого не секрет, что люминесцентные лампы давно и прочно вошли в нашу жизнь, и это естественно, ведь экономия их, по сравнению с лампами накаливания, составляет до 85%. Единственное, что мешало их внедрению в квартиры повсеместно – это их габариты. Ведь не всегда удобно размещать светильники таких размеров, хотя в домах они и раньше присутствовали, правда, реже, чем в офисных зданиях и производственных цехах.

И вот в конце 80-х годов прошлого столетия на прилавках стали появляться энергосберегающие лампы, которые очень быстро завоевали популярность. И даже несмотря на более высокую цену, чем у ламп накаливания, спрос на них и сейчас довольно высок. Так что же это за энергосберегающие лампы?

Как известно, их настоящее название – КЛЛ, т. е. компактные люминесцентные лампы, а значит, и потребление ими электроэнергии должно быть на уровне ЛДС. Действительно, так и есть.

При намного более низких энергозатратах сила светового потока их не теряется, а цветовая гамма температур довольно обширна.

Различные формы трубок КЛЛ

Так что же представляет собой подобная энергосберегающая лампа? Попробуем разобраться.

Устройство КЛЛ

Колба этих световых приборов устроена точно так же, как и у обычных люминесцентных. При прохождении высокого напряжения между электродами происходит воспламенение паров ртути, в результате чего возникает ультрафиолетовое свечение. Т. к. трубка изнутри покрыта специальным веществом – люминофором, то ультрафиолетовые лучи не достигают глаз человека, а преобразовываются в видимое нами свечение. В результате изменения производителем состава люминофора КЛЛ приобретает различную цветовую температуру.

Единственное отличие ЛДС от энергосберегающей – это как раз состав этого вещества, за счет чего и появилась возможность компактного исполнения лампы.

Вместо привычного ПРА люминесцентной лампы энергосберегающая получила очень компактный электронный пускорегулирующий аппарат (ЭПРА), который и позволил вырабатывать более ровное свечение. По этой же причине у КЛЛ отсутствует и гудение, которое исходило от работающей ЛДС.

Часто возникающие проблемы в работе компактной люминесцентной лампы?

Конечно, хотя энергосберегающие лампы и более высокотехнологичны, но ряд проблем при их использовании все же присутствует:

  • Подобные осветительные приборы не очень хорошо себя показали при установке выключателя с встроенной подсветкой. Возможны произвольные включения, что, естественно, сокращает срок службы лампы. Но решается такая проблема очень просто. Достаточно просто выключить подсветку из схемы прерывателя.
  • Такие приборы нежелательно подключать через всевозможные датчики и реле, реагирующие на движение, шум или свет, равно как и включающие подобную лампу по времени. Это тоже приведет к сокращению долговечности. Также нельзя с ними использовать и обычные диммеры. Все дело в том, что после выключения ей необходимо не менее 2–3 минут до следующего включения. В противном случае неминуем быстрый выход прибора из строя.
  • Не переносят такие лампы и высокую влажность, потому что электронный пускорегулирующий аппарат не имеет никакой защиты от сырости.
  • При понижении температуры менее -25 градусов Цельсия ЭПРА просто перестает работать, его мощности не хватает на пробой переохлажденных паров ртути или амальгамы.
  • Хотя теплоотдача компактных люминесцентных ламп значительно ниже, чем тот же параметр у ламп накаливания, все-таки необходима хорошая вентиляция в светильнике. Если же плафон «глухой», то неминуем перегрев и выход из строя.
  • К тому же проблему составляет и ртуть, находящаяся в колбе подобных приборов. При повреждении трубки она, естественно, попадает в воздух, а далее и в организм человека. Конечно, концентрация ее значительно меньше, чем в обычных люминесцентных лампах, однако вред такое количество также нанесет.
  • У более восприимчивых людей возможно развитие различных заболеваний при очень длительном нахождении под излучением подобных ламп.
  • Имеется, пусть и небольшая, пульсация свечения КЛЛ. Хотя электронный пускорегулирующий аппарат и снизил ее, полностью эта проблема так и не решилась.

В общем, для окупаемости подобных осветительных приборов подобные негативные факторы по возможности необходимо исключить.

Различия между КЛЛ

Между собой компактные энергосберегающие лампы могут различаться по многим параметрам, таким как:

  • цоколь;
  • мощность;
  • цветовая температура;
  • индекс цветопередачи;
  • наличие встроенного или внешнего ЭПРА (а иногда и ПРА).

Все эти данные можно найти в маркировке таких световых приборов, и на них стоит остановиться поподробнее.

Различия цоколей компактных люминесцентных ламп
Цоколь

По этому параметру различают очень много подобных световых приборов. Самыми распространенными, конечно же, являются резьбовые. Они маркируются как «E» с цифровым дополнением 14, 27 или 40.

Е40 применяют в основном в промышленном освещении, диаметр резьбы подобного цоколя составляет 40 мм.

Такая же резьба применена в лампах ДРЛ и ДНАТ.

Е27 – самый распространенный среди резьбовых. Это лампа под обычный патрон на 27 мм, который установлен в большинстве люстр и светильников.

Ну и самый маленький цоколь Е14 – «миньон». Такие осветительные приборы устанавливаются в небольшие люстры и бра, которые встречаются гораздо реже Е27.

Существуют также и штырьковые цоколи, лампы с которыми чаще всего работают с внешним ЭПРА (либо ПРА). Область применения их в основном в настольных светильниках или потолочных осветительных приборах.

Мощность

По этому параметру различия такие же, как и у ламп накаливания, с той лишь разницей, что показатели его у КЛЛ значительно ниже. Различия по мощности ЛН и энергосберегающих можно увидеть в таблице ниже.

Различия по мощности между КЛЛ и лампой накаливания

Как можно убедиться, потребление электроэнергии компактными люминесцентными лампами значительно ниже, чем лампами накаливания при той же силе светового потока.

Цветовая температура

КЛЛ, в отличие от своего предшественника с нитью накала, может иметь различную температуру цвета, что также является большим преимуществом. Ведь разным людям нравятся различные оттенки освещения.

Температура цвета компактных люминесцентных ламп измеряется в кельвинах и обозначается буквой «К». У КЛЛ она может быть:

  • От 2 700 К до 3 300 К – оттенок теплого, мягкого желтого цвета, который наиболее приближен к свечению ЛН. Обычно применяется в кухнях и спальнях.
  • От 4 200 К до 5 400 К – обычный белый. Область применения обширна, но наиболее подходит для прихожей.
  • От 6 000 К до 6 500 К – холодный белый, с синеватым оттенком. Наиболее подходит для офиса или рабочего кабинета.
  •  25 000 К – сиреневый цвет, который подойдет для рекламных вывесок.

Существуют и другие цвета, такие как зеленый или красный, но подобные компактные люминесцентные лампы в быту практически не применяются. Цвет создается путем изменения состава люминофора.

Индекс цветопередачи

По этому параметру характеризуется соответствие естественности цвета энергосберегающей лампы с эталоном, максимально приближенным к солнечному. Наибольшее значение – 100 Rа. За наименьшее же принято значение в 0 Rа, что соответствует абсолютно черному. Чем выше данный параметр, тем меньше искажаются цвета предметов, на которые падает свет от лампочки.

У компактных люминесцентных ламп данный показатель в диапазоне 60–98 Ra.

Как можно понять, выбор КЛЛ – дело непростое, и делать его нужно в зависимости от предпочтений, а потому советы здесь не слишком помогут.

Ну а теперь, суммируя всю информацию, необходимо подвести итог по всем достоинствам и недостаткам подобных приборов освещения.

Достоинства и недостатки

Достоинства:

  • Высокая сила светового потока. При одинаковом потреблении мощности яркость КЛЛ в 5 раз выше ЛН.
  • Экономичность до 80–85%. Это обусловлено более высоким коэффициентом полезного действия компактной люминесцентной лампы. В то время как у приборов с нитью накала до 95% уходит на нагрев, КЛЛ теряет всего 15%.
  • Значительно большая долговечность, которая составляет от 6 до 12 тыс. часов при условии соблюдения определенных правил использования.
  • Меньшая теплоотдача, а следовательно, возможность монтажа в светильники с ограниченной номинальной температурой.
  • Излучение освещения по всей поверхности трубки. Свет, излучаемый компактной люминесцентной лампой, идет более равномерно и мягко.

Недостатки:

  • Подобные приборы освещения не переносят кратковременных циклов «включение-выключение». Требуется интервал в 2–3 мин.
  • Для розжига нужно около секунды. В энергосберегающих лампах с содержанием амальгамы полное свечение достигается по прошествии 9–14 мин.
  • У ламп, люминофор которых содержит редкоземельные составляющие, очень глубокая пульсация, что плохо отражается на самочувствии.
  • Заметное мерцание и шум при работе в лампах с внешним ПРА.
  • При отсутствии подачи напряжения возможны резкие вспышки, особенно если подключение выключателя неправильное, и он разрывает не фазный, а нулевой провод, либо имеет подсветку.

Несколько советов

  1. При приобретении необходимо выбирать проверенный бренд и покупать компактные люминесцентные лампы только в специализированных магазинах электротехники. Не стоит экономить при этом, иначе лампы быстро выйдут из строя, и из этого ничего, кроме убытка, не получится.
  2. В разных комнатах должны быть разные световые приборы, т. к. и сила светового потока в отдельных помещениях должна быть различной.
  3. При приобретении важно учесть размер, подойдет ли лампа под требуемый светильник.
  4. Не нужно разом покупать лампочки на всю квартиру. Лучше взять 2–3 с разной цветовой температурой, а уже после определиться, что наиболее подходит.
  5. Во всех комнатах и помещениях энергосберегающие лампы не нужны. К примеру, в кладовой, где освещение зажигается на 10 минут в сутки, никакой экономии от установки подобного светового прибора не получится.
  6. Необходимо соблюдать правила эксплуатации, и тогда КЛЛ прослужит свой положенный срок, сэкономив семейный бюджет.

lampagid.ru

Как устроена лампа КЛЛ (Компактная Люминесцентная Лампа)

Первым электрическим осветительным устройством широкого пользования была лампочка Эдисона. Ее потомки известны нам как лампы накаливания. Следующее поколение – люминecцeнтныe лампы. Они долговечнее и экономичнее ламп накаливания, работающих от напряжения 220 – 230 В. Но у этих светильников есть недостаток – большие размеры. В устройствах местного освещения использовались люминесцентные лампы, мощностью 20 Вт и длиной 590 мм. Потолочные 40-ватные светильники имели размер еще больше. Позже мощность таких устройств изменилась с 20 Вт до 18 Вт, но размеры при этом не уменьшились. Этого недостатка лишены компактные люминесцентные лампы. Еще их называют энергосберегающими.

Как устроена и работает КЛЛ

КЛЛ (экономка) может быть внешне похожа на лампу накаливания, но отличается по устройству и принципу работы.

устройство КЛЛ
Устройство КЛЛ

В пластмассовом корпусе находится электронная плата, которая запускает КЛЛ и ограничивает ток во время работы. С одной стороны корпуса находится цоколь, идентичный цоколю лампочки накаливания, а с другой – сама компактная люминесцентная лампа. В отличие от обычной ЭСЛ, КЛЛ компактнее и ее трубка имеет форму спирали или сложена гармошкой.

Принцип работы КЛЛ

Принцип работы КЛЛ не отличается от обычной люминесцентной лампы. Колба в виде трубки наполнена парами ртути. В ее концах расположены нити накала.

При работе внутри колбы происходит электрический разряд, излучающий в основном ультрафиолет. Для переизлучения его в видимый свет стенки трубки покрыты слоем люминофора.

Запуск лампочки производится электронным ПРА, расположенными в пластмассовом корпусе.

Интересно! В неисправной КЛЛ выходит из строя что-то одно – нить накала или схема управления. К рабочей плате можно подключить обычную люминесцентную лампу. Единственное условие – ее мощность не должна превышать мощность сгоревшей лампочки. Еще из исправной платы можно сделать своими руками импульсный блок питания. к содержанию ↑

Особенности КЛЛ

Как устроена КЛЛ

КЛЛ отличаются формой колбы, цоколем, мощностью и цветом излучения (цветовой температурой).

Форма колбы

В люминесцентных лампах, являющихся предшественниками КЛЛ, колба имеет трубчатую форму. Из-за этого светильники получаются большого размера. В КЛЛ она может быть закручена спиралью или иметь U-образную форму, и сложена гармошкой. Это позволяет установить на ее место обычную лампочку накаливания. Иногда спирали придается вид свечи или на нее надевается матовый рассеиватель.

Типы цоколя

Подключение этих приборов производится с помощью цоколя, находящегося на корпусе. В маркировке буква обозначает его тип, а цифры размер:

  • E14 или «миньон». Винтовой цоколь Эдисона диаметром 14 мм. Используется в точечных и малогабаритных светильниках. Мощность КЛЛ до 15 Вт. Например, КЛЛ-fsт2-9 Вт-2700 К–Е14 компакт (35х95 мм) TDM.

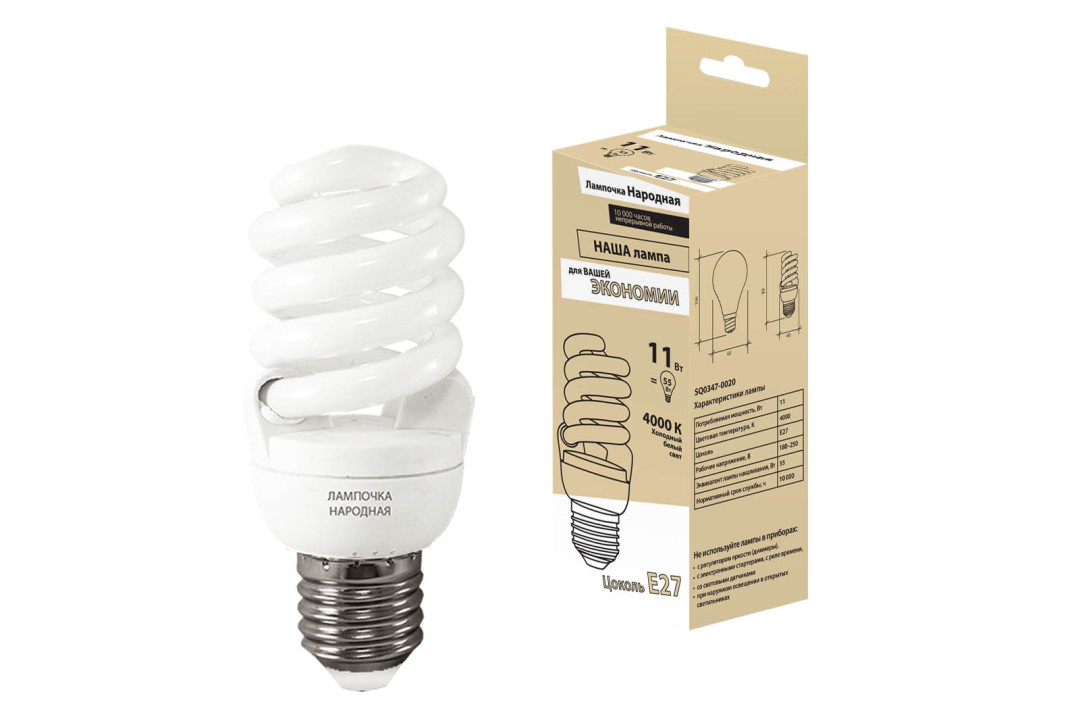

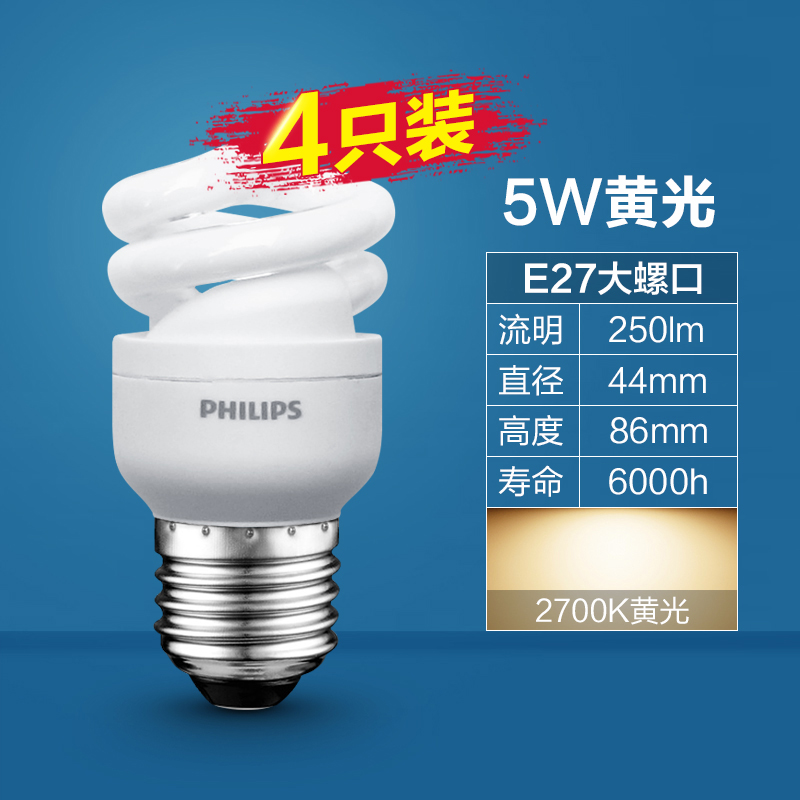

  • E27. Цоколь Эдисона диаметром 27 мм. Самый распространенный размер, широко применяемый еще с советских времен. Например, цоколь E-27 имеют КЛЛ NAVIGATOR NCL-4U-25-840-E27 (94036), мощностью 25 Вт, КЛЛ-FS-20 Вт-4200 К–Е27 TDM, КЛЛ E27 11/827 D34x98, спираль Navigator/NCL-SF10, КЛЛ 15/840 Е27 D42х103, КЛЛ 25/840 E27 D46x140 4U, КЛЛ 20/827 Е27 D46х113, КЛЛ 20/840 Е27 D48х89, спираль ECO или Лампа Navigator 94 416 NCLP-SF-15-827-E27 spiral.

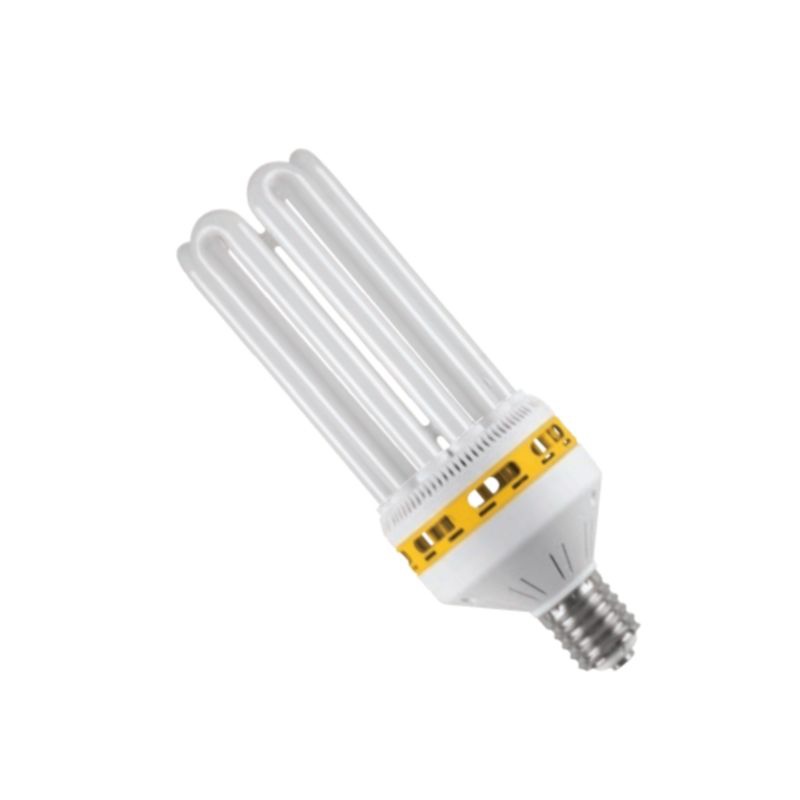

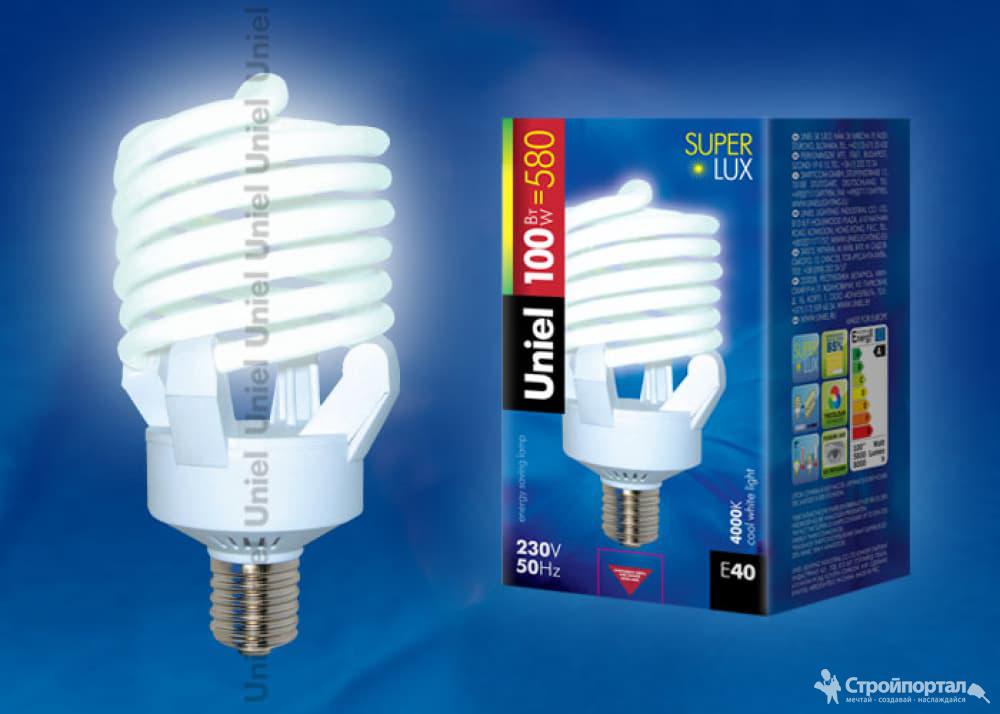

  • E40. Диаметр 40 мм. Мощность ламп от 65 до 240 Вт. Самые распространенные лампы с таким цоколем имеют мощность 150 или 105 Вт. Например, КЛЛ-8U-240 Вт-6500 К–Е40 TDM или КЛЛ-FS-105 Вт-4000 К–Е40 (83х260 мм) TDM.
  • G53. Штырьковый цоколь с расстоянием между штырьками 53 мм. Эти лампочки небольшой высоты, поэтому используются в подвесных полотках.
  • G23. Расстояние между штырьками 23 мм. Цоколь со встроенным стартером. Мощность лампочки, представляющей из себя сложенную вдвое трубку – 5 – 14 Вт. Применяется в настольных светильниках, иногда в ванных комнатах. Например, КЛЛ-PS-11Вт-4200К-G23 TDM или КЛЛ-PS-9 Вт-6500K-G23.
  • G24. Аналог G23, только трубка сложена вчетверо. Разновидностями такого цоколя являются G24d-1, G24q и G24q-3. Например, КЛЛ 13Вт Dulux D 13/840 2p G24d-1 (010625), КЛЛ—PD-26 Вт-4200 К-G 24g—3 ТДМ или PL-S 11W 220V 820lm 6500K G23.
  • 2G7. Трубка и размеры похожи на G23, но стартер отсутствует, а цоколь имеет 4 штырька. Такие устройства могут работать как с электромагнитным, так и с электронным дросселем.
  • 2G11. Аналог 2G7, но расстояние между штырьками 11 мм.
  • 2D. Представляет собой прямоугольник 36×60 мм с двумя штырьками на расстоянии 8 мм. Имеет встроенный электронный дроссель. Предназначен для лампы, сложенной в виде квадрата, мощностью 16-36 Вт.
Мощность КЛЛ

При определении необходимой мощности КЛЛ для освещения помещения за основу берется эквивалент ламп накаливания. Однако КПД последних составляет 4% против 20% у КЛЛ (энергосберегающих). Поэтому мощность для КЛЛ нужна в 5 раз меньше.

Недостатком таких светильников является невозможность подключения к диммеру для регулировки яркости.

Для потолочного освещения производственных помещений используются энергоэффективные лампы, мощностью 150 Вт.

Маркировка и цветовая температура
Маркировка температуры КЛЛ

Субъективное восприятие освещенности зависит не только от мощности, но и от цветовой температуры. Код из трех цифр на коробке указывает качество цветопередачи и оттенок света. Она может меняться, в зависимости от характеристики  и свойств нанесенного на стенки колбы светящегося люминофора:

— 2700 К — теплый белый свет, похожий на свечение лампочки накаливания.

— 4200 K (иногда 4000 – 4500 или 5000) – нейтральный белый.

— 6500 К – холодный белый.

Срок службы

Срок службы КЛЛ фирмы-производители декларируют 8 лет или 8000 часов при среднем сроке применения 2,7 часа в день. Это средняя продолжительность использования с учетом жилой комнаты, в которой свет горит весь вечер и туалета, в котором он включается периодически на несколько минут.

к содержанию ↑

Сравнение с другими лампами

Различие между КЛЛ, светодиодными и лампами накаливания можно увидеть в таблице.

НакаливанияКЛЛсветодиодные
Экономичность  (КПД)4%20%30-40%
Срок службы, заявленный производителем1000 часов8000 часов30000 – 50000 часов
Оттенок светаТеплый белыйЛюбой, от теплого, до холодногоЛюбой, от теплого, до холодного
Регулировка яркостиДиммеромНетДиммером, но только специальным, с отметкой на упаковке
ГабаритыЛюбыеЛюбыеЛюбые
ЦенаСамые дешевыеВ 5 раз дорожеРаньше были намного дороже КЛЛ, сейчас разница почти отсутствует

Таким образом, энергосбережение компактных люминесцентных ламп выше, чем ламп накаливания, но ниже, чем у светодиодных.

сравнительные характеристики лампк содержанию ↑

Экологические аспекты

В КЛЛ в колбе содержится ртуть, пары которой могут вызвать сильное отравление, особенно при постоянном длительном воздействии. Самый известный пример – Безумный шляпник Льюиса Керрола (при производстве фетровых шляп использовалась ртуть).

В энергосберегающей лампочке жидкой ртути нет, поэтому разбившуюся колбу достаточно собрать в емкость с водой, после чего проветрить помещение. Сквозняк нежелателен, поскольку может разнести пары ртути по всей квартире. В современных светильниках ее меньше 5 мГ. По утверждению производителей, это количество в разбившейся колбе безопасно для здоровья.

Утилизация

Самостоятельно утилизировать сгоревшую КЛЛ невозможно. Дома для этого нет технических условий. Это делают специализированные предприятия, следовательно, КЛЛ необходимо сдавать в пункты приема. Они должны располагаться в ЖЭКах, а также в некоторых магазинах. Предприятия отправляют ртутьсодержащие отходы непосредственно на место утилизации.

Важно! Выбрасывать сгоревшие люминесцентные светильники в мусорные контейнеры недопустимо!

самостоятельная утилизация недопустима

КЛЛ является более совершенным источником освещения, чем лампа накаливания. У нее выше энергоэффективность. Их можно интегрировать в светильники старого типа.

lampaexpert.ru

КЛЛ: особенности применения, недостатки и преимущества, критерии выбора энергосберегающих ламп

Компактная люминесцентная лампа (КЛЛ) — малогабаритный светильник с люминесцентной техникой работы. У компактного образца принцип работы почти такой же, как и у обычной люминесцентной лампы, а именно: ультрафиолетовое излучение создаётся газоразрядным источником света и с помощью люминофора преобразуется в видимый свет. Благодаря изогнутой форме лампы её габариты существенно уменьшились. Благодаря этому она подходит под большинство светильников

.

Часто лампы КЛЛ называют энергосберегающими, но это не совсем точно, ведь есть более экономный вариант — галогенные лампы, имеющие светоотдачу выше, чем у люминесцентных, и светодиодные, превосходящие их по сроку службы и экономии электричества.

Устройство люминесцентной лампы

КЛЛ состоит из стеклянной колбы, встроенного дросселя и цоколи. Подробнее о каждом компоненте ниже.

Цоколь. В КЛЛ используется в основном два вида цоколей — резьбовые и штырьковые.

  • Резьбовая — является самым распространённым вариантом, и используется со времён Томаса Эдисона. Вставляется в патрон вместо лампы накаливания. У этого вида имеется два подтипа:
    • Е14. Диаметр резьбы — 14 мм. Используется в бра и маленьких светильниках.
    • Е27. Вставляется в патроны, заменяя диод накаливания.
    • Е40 — самый объёмный подтип. Обладает диаметром 44 мм и используется в мощных осветительных приборах.
  • Штырьковая — этот вид примечателен тем, что в нём используется система штырей, соединяющая патрон и диод.
    • G23 и G27 — применяются в настольных лампах и светильниках для ванн.
    • G24 и G53 — применяются в промышленных и бытовых масштабах.

Стеклянная колба. Внутри покрыта электродамииз вольфрамаи наполнена инертным газом с примесью ртути. Разнообразие форм довольно широкое, встречаются U-образные колбы, в виде груши, свечи, спиральные.

Дроссель — зажигает и регулирует ток для избежания выхода прибора из строя и перегрузки. Примечательно, что при работе диода ток можетвозрастать в несколько раз, а балласт ограничивает его.

Особенности КЛЛ

Технические характеристики и утилизация

Мощность

При покупке осветительных приборов важным аспектом является мощность, с которой будет работать диод. Люминесцентная энергосберегающая лампочка на 20 вольт примерно такая же по светоотдаче, как простая лампа накаливания в 100 вольт. Хотя обычно на упаковках указывается действительная мощность в сравнении с другими диодами.

Цветовая температура

КЛЛ имеют много видов свечения. Спектр начинается с 2500 градусов кельвина и кончается 7000 К.

  • От 2500К до 4000К — тускловатый, но мягкий свет. Хорошо подходит для спальни или кухни.
  • От 4000К до 6000К — холодный, яркий синеватый свет, идеально подходящий для детских комнат и гостиной.
  • От 6000К до 7000К — дневной и в то же время наиболее холодный оттенок. Подходит для освещения офисных помещений.

Индекс цветопередачи

Этот параметр показывает соответствиенатуральному освещению. Показатель 100 Ra являеся максимальным, наиболее близким к естественному свету (эталону). КЛЛ имеют значение ИЦ в диапазоне от 60Ra до 98Ra.

Правила утилизации КЛЛ

Так как в люминесцентных диодах содержится большое количество ртути, то и утилизация является особенным процессом. Стоит отнести лампу на демеркуризацию в соответствующий пункт переработки содержащих ртуть осветительных приборов.

В случае если вы разбили лампу КЛЛ, нужно выполнить следующие действия:

  • Открыть окна для проветривания помещения.
  • Собрать осколки. Не применяйте пылесос!
  • Герметично упакуйте разбитый светильник и проведите влажную уборку с марганцовкой. Используйте перчатки и ветошь (её стоит утилизировать).
  • Отнесите разбитую лампу в пункт переработки.

Маркировка

На упаковках КЛЛ часто указывается трёхзначный код, содержащий извещение о цветовой температуре и индексе цветопередачи. Ниже приведена расшифровка данных цифр.

  • Первая цифра — индекс цветопередачи в Ra, делённый на 10 (например, если ИЦ лампы равен 60, то первая цифра 6).
  • Вторая и третья — цветовая температура в градусах Кельвина, делённая на 100.

Ещё на упаковке указаны такие параметры, как частота питающей сети, напряжение и световой поток в люменах (обозначается как Lum или лм). Он влияет на яркость лампочки. КЛЛ на 20 вт, как правило, имеют это значение в районе 1250 лм.

Рекомендации по приобретению

Советы при выборе КЛЛ

Главный параметр, который должен влиять на покупку осветительного прибора — цена. При покупке компактных люминесцентных электроламп нельзя выбирать дешёвые образцы, так как они чаще содержат некачественные дроссели, что может стать причиной скоропостижного выхода прибора из строя.

Обязательно обращайте внимание на габариты лампы, она должна быть не меньше корпуса светильника.

Перед тем как поменять все светильники в доме на КЛЛ, проверьте, не причиняют ли они вам дискомфорт. Подберите цветовую температуру, ведь для каждой комнаты она своя!

Преимущества и недостатки

Начнём с плюсов, так как этот тип осветительных приборов имеет большую эффективность относительно обычных электроламп накаливания.

  • Экономия электроэнергии. В среднем КЛЛ сохраняет около 80% электричества.
  • Выделяют мало тепла. Благодаря тому, что 85% энергии уходит на освещение, тепловыделение у лампочек небольшое.
  • Хорошая светоотдача. При сравнении с лампой накаливания у люминесцентной КПД в 3—6 раз выше.
  • Обеспечивают равномерную освещённость. Вся поверхность лампочки излучает свет, поэтому создаётся мягкое и комфортное свечение.

Но также у КЛЛ имеется несколько недостатков, впрочем, они присущи большинству подобных приборов.

  • Мерцание и шум. У ламп имеется так называемый стробоскопический эффект, который может раздражать глаза. А также звуковой шум, создаваемый прибором, способен вызвать дискомфорт.
  • Особенности утилизации. Как ни странно, но если разбить дома этот осветительный прибор, то уровень ртути может превысить норму в 200–300 раз.
  • Запахи. При продолжительной работе выявляются неприятные запахи.

Конечно, эти минусы несущественны, но для некоторых подобные недостатки могут стать причиной проблем со здоровьем. Выбирая КЛЛ, в первую очередь проверьте, насколько комфортно будет её эксплуатировать. В любом случае покупать или нет — решать вам.

220v.guru

Типы цоколей компактных люминесцентных ламп

7 Дек 2016

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

  • 2D
  • G23
  • 2G7
  • G24Q1
  • G24Q2
  • G24Q3
  • G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

shop.p-el.ru

Энергосберегающие КЛЛ. Описание, основные характеристики для выбора КЛЛ

Общее описание ламп КЛЛ

Энергосберегающие лампы КЛЛ это гибрид люминесцентных ламп и ламп накаливания. Могут быть установлены в светильники для люминисцентных ламп и в светильники для ЛОН. Развитие технологий обработки материалов и систем производства позволили уменьшить диаметр люминесцентных ламп и придать им изогнутую форму, что позволило значительно уменьшить линейные габариты лампы. В итоге лампы КЛЛ обладают энергоэффективностью люминесцентных  ламп и компактными размерами  обычных ламп накаливания.  Благодаря  значительному снижению платы за электроэнергию и увеличенным сроком службы  КЛЛ,  все больше людей отдают предпочтение данным источникам света.  Конструктивно КЛЛ состоят из ЭмПра встроенного в цоколь и изогнутой U образной или винтооборазной газоразрядной трубки.

Основные характеристики,  которые  необходимо учитывать при выборе энергосберегающих ламп.

  • Мощность  лампы. Эффективность преобразования электроэнергии у ламп КЛЛ в несколько раз больше, чем у ламп накаливания. Поэтому мощность энергосберегающей лампы должны быть примерно в 5 раз меньше, чем у  лампы накаливания.
  • Тип цоколя. Наиболее распространенный в России два типа цоколя Е27(стандартный винтовой) и Е14(с уменьшенным диаметром). При это многие импортные светильники имеют другой тип цоколя, поэтому перед покупкой лампы проверьте маркировку на цоколе светильника.
  • Цветовая температура  — это объективное восприятие от цвета данного источника света. Цветность лампы – это температура «черного тела», при которой он испускает волны такой же длины волны, как и рассматриваемая лампа. Существуют три основных цветности лампы:
    • тепло-белая < 2700-3300 K. В основном используются в жилых помещениях с теплой цветовой гаммой
    • нейтрально-белая 3300 — 5000 K. Основная сфера использования – офисные и административные  помещения
    • белая дневного света > 5000 K.
  • Коэффициент цветопередачи – это показатель естественности освещения лампы по сравнению с эталонным светом. Измеряется в Ra. Максимальное значение цветопередачи источника =100, означает, что при освещении помещения лампой с данным показателем Ra, все цвета выглядят максимально естественно.
  • Также при замене ЛОН на лампы КЛЛ необходимо учитывать размер, так как зачастую энергосберегающие лампы имеют несколько больший размер по сравнению с лампами накаливания.

Это нужно знать при использовании КЛЛ

В газоразрядных трубках энергосберегающих ламп  в оснвоном используются пары ртути, поэтому при выходе из строя данной продукции необходимо отнести в специализированные пункты приема. Нельзя выкидывать данные лампы.
Для примера: если КЛЛ будет разбита в мусоропроводе, количество ртути в подъезде может превысить максимально разрешенные значения в 200 раз!!!

КЛЛ — это.

.. Что такое КЛЛ?

Энергосберегающая лампочка

Компа́ктная люминесце́нтная ла́мпа — люминесцентная лампа, имеющая меньшие размеры по сравнению с колбчатой лампой и меньшую чувствительность к механическим повреждениям. Зачастую встречаются предназначенными для установки в стандартный патрон для ламп накаливания.

Советский ночник после реставрации. Обычную лампу накаливания Е27 в целях снижения потребления электроэнергии было решено сменить на Osram Dulux S/E 11W с цоколем 2G7, подключив через электронный балласт от вышедшей из строя энергосберегающей лампы

Стандарты и типы цоколей

Компактная люминесцентная лампа с цоколем E27

Компактные люминесцентные лампы различаются по типу цоколя на G23,G24Q1, G24Q2 и G24Q3. Выпускаются также лампы под стандартные патроны E14(«миньон»), E27(привычный всем патрон), и E40(для очень мощных ламп), что позволяет использовать их в обычных светильниках вместо ламп накаливания. Преимуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.

Е14, Е27 и E40

Интегрированные компактные лампы, предназначены для установки в обычный патрон. Эти лампы уже имеют встроенный балласт. Впервые появились на рынке в конце 1980-х. Цоколь лампы имеет резьбу Е14, Е27 и E40, диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона). Недостатком является крупные габариты пусковой части, что исключает возможность монтажа во многие настенные светильники.

Пуск G23 через балласт от энергосберегающей лампы

G23

У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт. Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

G24

G24

Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера, их мощность как правило от 13 до 36 Ватт. Применяются как в промышленных, так и в бытовых светильниках. Стандартное цокольное гнездо G24 можно крепить как шурупами, так и на купол (современные модели светильников), что упрощает его монтаж на обычный светильник.

Сравнение с другими лампами

Сравнение эффективности ламп накаливания (красная линия) и КЛЛ (зелёная линия).

«Воскрешение» перегоревшей лампы при помощи строчного трансформатора от телевизора. При использовании спиралей не по их прямому назначению, а в качестве электродов, можно продлить жизнь лампы с 6000 до 25000 часов.

По сравнению с лампами накаливания имеют более долгий срок службы и расходуют меньше электроэнергии (в среднем до 80 % экономии).

Благодаря применению электронного балласта имеют улучшенные характеристики по сравнению с традиционными люминесцентными лампами — мгновенное включение, отсутствие мерцания и жужжания. Также существуют лампы с системой плавного запуска. Система плавного запуска планомерно увеличивает интенсивность света при включении в течение 1-2 секунд: это продлевает срок службы лампы и позволяет избежать эффекта «временной световой слепоты».

Утилизация

Компактные люминисцентные лампы содержат ртуть и требуют особой утилизации. Перегоревшие люминесцентные лампы можно отнести (в г. Москва) в свой районный ДЕЗ или РЭУ, где установлены специальные контейнеры. Там их должны бесплатно принять. В дальнейшем перегоревшие лампы централизованно сдаются на специальные предприятия, которые и занимаются их переработкой. Основанием для того, чтобы в ДЕЗе приняли у вас лампы, является Распоряжение правительства Москвы «Об организации работ по сбору, транспортировке и переработке отработанных люминесцентных ламп»[1] от 20 декабря 1999 г. № 1010-РЗП.[2] К сожалению, в России на проблему утилизации, обычно, не обращают внимания и лампы часто выбрасываются вместе с обычным мусором.

История

Первые компактные люминисцентные лампы появились на рынке в конце 1980-х.

Ссылки

Примечания



Wikimedia Foundation. 2010.

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

  • 2D
  • G23
  • 2G7
  • G24Q1
  • G24Q2
  • G24Q3
  • G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

Типы люминесцентных ламп

Поиск по названию:
Поиск по артикулу:
Поиск по тексту:
Цена:
от: до:
Выберите категорию
Все »Лампы »»Светодиодные лампы »»»Замена лампы накаливания до 60 Вт. »»»Замена ламп накаливания до 100 Вт. »»»Замена галогенных ламп »»»Диммируемые светодиодные лампы »»»Мощные светодиодные лампы »»»Декоративные лампы »»»Лампы для холодильников и швейных машин »»»Замена люминесцентных ламп »»»Лампы GX53 и GX70 »»Фитолампы »»Ретро лампы »»Лампы 12 Вольт »»Диско лампа »»Лампы энергосберегающие »»»Аналоги ламп накаливания до 60 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 100 Вт. »»»»Теплый свет лампы »»»»Холодный свет лампы »»»Аналоги ламп накаливания до 500 Вт. »»»»Теплый свет лампы »»Лампы накаливания »»Лампы люминесцентные »»»Лампы Т4 люминесцентные »»»Лампы Т5 люминесцентные »»»Лампы Т8 люминесцентные »»Лампы галогенные »»»Лампы галогенные декоративные »»»Лампы галогенные G4, GU 5.3, GU10 »»»Блоки защиты галогенных ламп »»Лампы металлогалогенные »»Лампы ртутные и натриевые »Светильники »»Светодиодные светильники LED »»»Потолочные светодиодные светильники »»»»Светодиодный светильник под Армстронг »»»»Встраиваемые светодиодные светильники »»»»Накладные светодиодные светильники »»»»Точечные светодиодные светильники »»»»Крепления для потолочных светильников »»»Настольные светодиодные светильники »»»Прожекторы светодиодные »»»Светодиодные светильники уличного освещения »»»Для ЖКХ »»Для дома »»»Потолочные светильники, люстры »»»»Светильники под лампу накаливания »»»»Люстры »»»»Люминесцентные светильники »»»Настенные светильники, бра »»»»Светильники под лампу накаливания »»»»Люминесцентные светильники »»»Ночники »»»Для ванной и туалета »»»Для кухни »»»Точечные светильники »»»Настольные светильники »»Светильники лофт »»Диско шар »»Для дачи »»Для теплицы »»Для бани и сауны »»Для гаража и подвала »»Для производства »»Для офиса »»Для склада и производства »»Для улицы »»»Кронштейны для уличных светильниов »»Светильники для сада и парка »»Для подсветки »»Для спортивного зала »»Для магазина »»Переносные светильники »»Аварийные светильники »»Аккумуляторные светильники »»Патроны к светильникам »Светодиодная подсветка »»Светодиодная подсветка потолка »»»Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-3528 »»» Светодиодная гибкая лента для помещений на самоклеющейся основе ULS-5050 »»»Светодиодная гибкая герметичная лента ULS-3528 »»»Светодиодная гибкая герметичная лента ULS-5050 »»»Драйверы для светодиодов »»»Контроллеры для управления светодиодными источниками света »»Светодиодная подсветка шкафа »»Электронные трансформаторы »Стабилизаторы напряжения »»Однофазные стабилизаторы напряжения »»Стабилизаторы напряжения напольные, электронные »»Стабилизаторы напряжения настенные, релейные »»Стабилизаторы напряжения настольные »»Стабилизаторы напряжения электромеханические »Низковольтная аппаратура »»Автоматические выключатели »»»Автоматы для проводов сечением до 25мм. »»»»Для дома, характеристика B »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 35мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы для проводов сечением до 50мм. »»»»Для дома, характеристика C »»»»Для производства, характеристика D »»»Автоматы промышленные ВА88 »»УЗО »»Дифференциальные автоматы »»»Серия АВДТ 63 »»»Серия АВДТ 64 с защитой »»»Дифавтоматы АД12, АД14 »»»Серия DX »»Разрядники, ограничители импульсных перенапряжений »»Выключатель нагрузки (мини-рубильник) »»Предохранители »»»Плавкие вставки цилиндрические ПВЦ »»»Предохранители автоматические резьбовые ПАР »»»Предохранители ППНН »»Контакторы »»»Контакторы модульные серии КМ63 »»»Контакторы малогабаритные КМН »»»Контакторы КМН в оболочке IP54 »»Пускатели ручные »Электроустановочные изделия »»Выключатели »»»Выключатели внутренние »»»Выключатели накладные »»Розетки »»»Розетки внутренние »»»»Серия INARI »»»»Серия LARIO »»»»Серия VATTERN »»»»Серия MELAREN »»»»Розетки, выключатели Legrand Valena »»»Розетки накладные »»»»Серия SUNGARY »»»»Серия BALATON »»»»Серия SAIMA »»Коробки монтажные, подрозетники »»»Монтажные коробки для открытой проводки »»»Монтажные коробки для скрытой проводки »»Удлинители электрические »»»Удлинители бытовые »»»Удлинители силовые »»Сетевые фильтры »»Тройники электрические »»Вилки электрические »»Силовые разъёмы »»»Вилки переносные »»»Розетки стационарные »»»Розетки переносные »»»Розетки стационарные для скрытой установки »»»Вилки стационарные »Щитовое оборудование »»Корпуса к щитам электрическим »»»Для помещения »»»»Пластиковые боксы »»»»»Боксы пластиковые навесные »»»»»Боксы пластиковые встраиваемые »»»»»Бокс КМПн »»»»Металлические корпуса »»»»»Щиты распределительные »»»»»Щиты учётно-распределительные »»»»»Щиты с монтажной панелью »»»»»Щиты этажные »»»»Шкафы напольные »»»»»Сборно-разборные шкафы »»»»»Моноблочные шкафы »»»»»Аксессуары к шкафам »»»Для улицы IP65 »»Электрощиты в сборе »»»Ящики с понижающим трансформатором (ЯТП) »»»Ящики с рубильником и предохранителями (ЯРП) »»»Ящики с блоком «рубильник-предохранитель» (ЯБПВУ) »»»Щитки осветительные (ОЩВ) »»Аксессуры для шкафов и щитов »»»Шина нулевая »»»Шина нулевая на DIN-рейку в корпусе »»»Шина N нулевая с изолятором на DIN-рейку »»»Шина N нулевая, в изоляторе »»»Шина N нулевая на угловых изоляторах »»»Шина соединительная »»»DIN-рейки »Фонарики »»Фонарики налобные »»Фонари прожекторы »»Фонари ручные »»Фонари кемпинговые »»Фонари с зарядкой от сети »»Фонари для охоты »Провод, Кабель »»Кабель »»»Кабель медный NYM (3-я изоляция, еврост. ) »»»Кабель медный силовой ВВГ-нг »»»Кабель медный силовой ВВГ »»»Кабель алюминиевый АВВГ, АВВГп »»»Кабель бронированный »»Провод »»»Провод медный »»»Провод медный осветительный ПУНП, ПУГНП »»»Провод монтажный »»»Провод медный гибкий соединительный ПВС »»»Провод медный гибкий соединительный ШВВП (ПГВВП) »»»Провод медный установочный ПВ »»»Провод водопогружной ( ВВП) »»»Провод алюминиевый »»»Провод телефонный »»»Провод ВВП »Звонки дверные »»Звонки беспроводные »»»1 звонок + 1 кнопка »»»1 звонок + 2 кнопки »»»2 звонка + 1 кнопка »»»1 звонок (вилка 220В) + 1кнопка (батарейка А23) »»Звонки проводные »Системы для прокладки кабеля »»Кабельные каналы »»Гофрированные трубы »»»Аксессуары для труб »»Металлорукав »»»Аксессуары для металлорукава »»»Металлорукав в ПВХ-изоляции »»Труба ПВХ »»»Аксессуары для труб »»Лотки металлические »Климатическое оборудование »»Тепловые пушки и вентиляторы »»»Тепловые пушки »»»Масляные радиаторы »»»Тепловентиляторы электрические »»»»Керамические обогреватели »»»»Спиральные обогреватели »»Охлаждаемся, климатическое оборудование »»»Кондиционеры напольные »Инструмент, расходные материалы »»Инструмент »»Изоляция »»»Термоусаживаемая трубка ТУТнг »»»Изолента »»Клеммы, зажимы »»»Строительно-монтажная клемма КБМ »»»Зажим винтовой ЗВИ »»»Соединительный изолирующий зажим СИЗ »»Хомуты, скобы »»»Лента спиральная монтажная пластиковая ЛСМ »»»Хомут нейлон »»»Хомут полиамид »»»Кабельный хомут с горизонтальным замком »»»Скоба плоская »»»Скоба круглая »Умный дом »»Датчики движения »»Дистанционное управление »»Фотореле
Производитель:
ВсеFamettoGaladLegrandTDMUnielVolpeКМ-ПрофильРесантаРоссияСтарлайтСтройСнаб

Люминесцентные лампы делятся на два основных типа: трубчатые и компактные

Трубчатые люминесцентные лампы



Трубчатая люминесцентная лампа представляют собой лампу, которая изготовлена в виде стеклянной трубки.  Трубчатые лампы  различаются по диаметру и типу цоколя. Трубчатые люминесцентные лампы имеют специальные обозначения и габаритные размеры. Цифра обозначает диаметр лампы, чем больше цифра, тем больше размер лампы:

Т4 — лампа диаметром 4/8 дюйма (12,7мм.)

T5 — лампа диаметром 5/8 дюйма (15,9мм.)

T8 — лампа диаметром 8/8 дюйма (25,4мм.)

Т9 — лампа диаметром 9/8 дюйма (28,6мм.)

T10 — диаметр данного вида ламп составляет 10/8 дюйма (31,8мм.)

T12 — диаметр равен 12/8 дюйма (38мм.)

Трубчатые люминесцентные лампы чаще всего встречаются в магазинах, офисах и промышленных помещениях.

Компактные люминесцентные лампы

Компактная люминесцентная лампа (КЛЛ) представляет собой лампу с гнутой трубкой. Лампы данного вида различают по типу цоколя. В настоящее время также выпускаются лампы с цоколем под стандартные патроны E27 и E14, это позволяет использовать компактные люминесцентные лампы в обычных светильниках, вместо лампы накаливания. Основными преимуществами компактных люминесцентных ламп являются небольшой размер и устойчивость к различным механическим повреждениям. Цокольные гнезда данных ламп просты для монтажа.

Качество люминесцентной лампы, ее цветность и срок службы определяется маркой люминофора, которым покрыта внутренняя поверхность лампы.

Особенное значение в КЛЛ имеет качество комплектующих, которые определяют, в том числе, длительное включение лампы. Чем дольше КЛЛ разгорается — тем дольше служит, хотя, разумеется, «медлительная» лампа нас всех сильно раздражает-)

Рекомендуем также посмотреть:

Световой поток люминесцентных ламп

Виды ламп

Энергосберегающие лампы мощность

Какие светодиодные лампы лучше?

Мощные компактные люминесцентные лампы. Характеристики и особенности эксплуатации. Часть 1

Введение

Как отмечалось в недавнем обзоре1, технические характеристики ламп, предоставляемые различными производителями, в США проверяются в рамках деятельности NLPIP (Национальная информационная программа об осветительных приборах). В упомянутом обзоре читатель мог ознакомиться с характеристиками люминесцентных ламп Т8. В данном обзоре речь пойдет о выполненном NLPIP тестировании различных светотехнических характеристик мощных компактных люминесцентных ламп (МКЛЛ).
Производители МКЛЛ заявляют о большом сроке службы, высокой световой отдаче, мгновенном перезажигании и хорошей цветопередаче этих ламп. По сравнению с лампами накаливания длительный срок службы МКЛЛ дает им значительные преимущества при использовании в труднодоступных местах, например, в помещениях с высоким потолком. При этом МКЛЛ по сравнению с лампами накаливания значительно эффективнее и могут существенно уменьшить потребление электроэнергии при том же световом потоке. По сравнению с газоразрядными лампами мощные КЛЛ быстро зажигаются и перезажигаются, так что они являются хорошим выбором в тех случаях, когда требуется мгновенно осветить объект.
Однако конкретные эксплуатационные характеристики МКЛЛ могут значительно различаться не только в результате применения различных технологий их изготовления, но и конструкционных особенностей. Чтобы свести к минимуму разочарование от практических возможностей эксплуатации ламп, дизайнеры по свету и разработчики осветительных систем должны как можно больше знать о технических характеристиках источников света.

Общая информация о лампах

МКЛЛ были разработаны с использованием стандартной архитектуры обычных (маломощных) компактных люминесцентных ламп (КЛЛ). Производители обеспечивают большой световой поток ламп, удлиняя и изгибая люминесцентные разрядные трубки. Как правило, производители сгибают или скручивают трубки T5, получая при этом две основные конфигурации, показанные на рисунке 1.



Рис. 1. Образцы МКЛЛ и обычная КЛЛ малой мощности (в руке)

Номинальная мощность в зависимости от конструкции ламп изменяется в диапазоне 55–200 Вт, световой поток составляет 3400–12000 лм. Как правило, собственно разрядные трубки МКЛЛ крепятся к базе с балластом (self-ballasted lamps — лампы со встроенным балластом). В некоторых же вариантах ламп предусмотрено использование удаленных балластов (remote-ballasted lamps)2.
Все крупные производители ламп, а также несколько более мелких компаний поставляют МКЛЛ. МКЛЛ со встроенным балластом предназначены, прежде всего, для модернизации светильников, использующих разрядные лампы высокой интенсивности (разумеется, после отключения балласта этих ламп), или для замены ламп накаливания в светильниках большой мощности. МКЛЛ с удаленным балластом предназначены для светильников, специально сконструированных для таких ламп, в т.ч. светильников для высоких и низких пролетов или больших утопленных светильников. Оба типа этих мощных компактных люминесцентных ламп обычно используются в помещениях с высокими потолками, где желательно диффузное освещение — в магазинах, на складах, заводах, в вестибюлях гостиниц и т.д.
В целом эти лампы являются довольно энергоэффективными и могут быть рекомендованы для использования при модернизации освещения. Типичные примеры применения — освещение помещений с высокими потолками с диффузными подвесными светильниками. Следует заметить, что для некоторых МКЛЛ большие размеры и существенный нагрев балласта может ограничить их использование.
В рамках программы NLPIP были проведены измерения мощностей, светового потока, световой отдачи и индекса цветопередачи нескольких образцов МКЛЛ. Было выполнено также ограниченное тестирование тепловых условий, типичных для работы МКЛЛ, которые были установлены как в открытых, так и в закрытых светильниках.
Следует также отметить, что трудно осуществлять оптический контроль света, излучаемого светильниками с МКЛЛ, поскольку они оснащены большим количеством длинных светящихся трубок. Напомним, что срок службы люминесцентных ламп значительно сокращается при их частых переключениях. Таким образом, использование размещенных на них датчиков контроля может значительно уменьшить фактический срок службы лампы (по сравнению с номинальным). По этой причине некоторые производители МКЛЛ не рекомендуют использовать датчики контроля на лампах.

Световой поток МКЛЛ

Начальные номинальные световые потоки мощных КЛЛ имеют величины, примерно равные начальным потокам ламп накаливания высокой мощности, металлогалогенных ламп средней мощности, натриевых ламп высокого давления с низкой и средней мощностью и безэлектродных люминесцентных ламп. В таблице 1 приводится сравнение начальных световых потоков МКЛЛ с некоторыми типами ламп.

Таблица 1. Начальный световой поток МКЛЛ в сравнении с лампами других типов.

Тип лампы

Мощность, Вт

Начальный поток, лм

МКЛЛ со встроенным балластом

55–200

3400–12000

МКЛЛ с удаленным балластом

55–140

4000–9000

Лампы накаливания

200–500

3800–10850

Керамические МГЛ

50–150

3600–12500

Стандартные МГЛ

70–175

3500–14000

Натриевые высокого давления

50–150

3700–16000

Безэлектродные ЛЛ

55–165

Как и в случае с любыми люминесцентными источниками света, температура окружающей среды влияет на световой поток МКЛЛ (подробнее см. Часть 2 этого обзора, раздел «Краткосрочные тепловые эффекты»).
По программе NLPIP было проведено тестирование светового потока пяти типов МКЛЛ со встроенным балластом мощностью 55–200 Вт. Данные этих измерений были сопоставлены с номинальными (заявляемыми производителями) характеристиками ламп.
После того как лампы проработали в течение 100 ч, были выполнены их тепловые испытания (см. ниже раздел «Тепловые испытания МКЛЛ»). Затем в светоизмерительном шаре определялись световые потоки ламп. Как показывает рисунок 2, номинальные и измеренные величины светового потока всех измеренных образцов типов ламп совпадали в пределах 10%. При этом образцы В, С показывают несколько большие, чем номинальные, величины измеренного светового потока3.

Рис. 2. Номинальные и измеренные начальные световые потоки пяти типов МКЛЛ

Мощность МКЛЛ

Все производители МКЛЛ указывают мощность ламп. Тестирование пяти типов мощных компактных люминесцентных ламп со встроенным балластом с номинальной мощностью 55–200 Вт показало (см. рис. 3), что в некоторых случаях данные этих измерений были существенно ниже номинальных величин мощности. Так, из рисунка 3, например, видно, что для образца D фактическая мощность переоценена примерно на 11%.



Рис. 3. Номинальные и измеренные мощности пяти типов МКЛЛ

Световая отдача МКЛЛ

Мощные компактные люминесцентные лампы обладают световой отдачей, по величине аналогичной светоотдаче других КЛЛ, безэлектродных люминесцентных ламп и сравнимой со светоотдачей металлогалогенных источников света.
Их эффективность намного превышает эффективность ламп накаливания высокой мощности. Рисунок 4 позволяет сравнить светоотдачу различных источников света4.
При измерениях светового потока и мощности были протес­тированы пять образцов МКЛЛ. Полученные результаты использовались для расчета светоотдачи и ее дальнейшего сопоставления с заявляемыми производителями данными (см. ниже раздел «Тепловые испытания МКЛЛ»).



Рис. 4. Светоотдача различных источников света

Хотя некоторые лампы имели несколько меньшие, чем заявленные их производителями, световые потоки, все они обладали и несколько меньшими, чем номинальные, мощностями. В результате этих измерений было установлено, что номинальные светоотдачи всех ламп были весьма близки к измеренным (см. рис. 5) и даже несколько превосходили их. Все образцы при этом были испытаны в вертикальном положении (базой вверх) при температуре окружающего воздуха 25°С. В тех случаях, когда производителем световая отдача не указывалась, она рассчитывалась путем деления начального светового потока на номинальную мощность.



Срок службы МКЛЛ

Оценка срока службы ламп МКЛЛ со встроенным балластом составляет 8–10 тыс. ч. Срок службы ламп с удаленным балластом составляет 10–20 тыс. ч. Для сравнительной оценки срока службы этих ламп в таблице 2 приведены также сроки службы ламп других типов — они варьируется от 750 ч для ламп накаливания до более 60 тыс. ч для безэлектродных люминесцентных ламп (это, например, лампы типа ICETRON и ENDURA).

Таблица 2. Номинальный срок службы МКЛЛ в сравнении с лампами других типов

Тип лампы

Мощность, Вт

Срок службы, тыс. ч

МКЛЛ со встроенным балластом

55–200

8–10

МКЛЛ с удаленным балластом

55–140

10–20

Лампы накаливания

200–500

0,750–2,5

Керамические МГЛ

50–150

10–20

Стандартные МГЛ

70–175

10–15

Натриевые высокого давления

50–150

24

Пользователи должны иметь в виду, что для разных типов ламп используются различные стандартные процедуры испытаний по определению средней номинальной величины срока службы, так что указанные в таблице 2 величины имеют значительные неопределенности. Следует также помнить, что характеристики для некоторых типов ламп существенно зависят от температуры окружающей среды. Таким образом, прямые сравнения средних номинальных величин сроков службы могут вводить в заблуждение.
Как уже отмечалось выше, некоторые производители МКЛЛ рекомендуют избегать частого включения их ламп, чтобы избежать сокращения срока службы. Следовательно, эти типы ламп не следует использовать с датчиками контроля освещения или в приложениях, которые связаны с возможными частыми переключениями ламп.

Цветовые характеристики МКЛЛ

Мощные компактные лампы генерируют белый свет в диапазоне цветовых температур 2700–6500 К. Большинство производителей не предлагает лампы в широком диапазоне цветовых температур — только одной или двух температур. При этом, как правило, предлагаются лампы либо с высокой (холодный цвет), либо с низкой (теплый цвет) цветовой температурой.
МКЛЛ обычно имеют индекс цветопередачи Rа ≥ 80. Индекс цветопередачи этих ламп выше, например, чем у большинства натриевых ламп высокого давления, стандартных металлогалогенных ламп. Измерения цветовых характеристик в рамках данного исследования NLPIP были проведены, как и выше, для пяти образцов МКЛЛ.
Вообще говоря, ни один цветовой показатель (индекс) не может полностью описать цвет источников света и то, как они передают цвета других объектов. Разные показатели описывают различные аспекты цвета, такие как естественность, различимость и насыщенность. В таблице 3 для сравнения показаны цветовые характеристики исследованных пяти образцов МКЛЛ — индекс цветопередачи Ra, область цветовой гаммы GA и индекс цветовой полноты спектра (FSCI). Приводятся также и значения светоотдачи ламп.

Таблица 3. Цветовые характеристики пяти образцов МКЛЛ

Образец

Номинальная цветовая температура, К

Измеренная цветовая температура, К

Светоотдача, лм/Вт

Ra

GA

FSCI

A

5500

5007

61,1

90,0

89,4

72,8

B

2700

2630

73,4

83,0

43,7

39,4

C

5000

4892

68,1

83,5

84,9

68,2

D

2700

2713

61,7

81,1

46,2

43,7

E

5000

4729

68,3

81,0

84,3

69,2



Более высокий индекс цветопередачи означает более естественную передачу цвета. Высокий индекс цветовой полноты спектра означает, что источник света позволяет хорошо различать малые вариации цвета. Большая область цветовой гаммы означает, что цвет выглядит насыщенным. (Подробнее об этих цветовых параметрах см. Приложение.)
Рисунки 6 и 7 иллюстрируют метод, разработанный NLPIP для представления цветовых характеристик (Ra, FSCI, GA) и световой отдачи испытанных пяти образцов компактных люминесцентных ламп. Для каждой группы МКЛЛ с примерно равными цветовыми температурами величины трех индексов передачи цвета показаны в виде трехцветных векторов, в то время как величина светоотдачи лампы отображается как ахроматический (серый и черный) вектор.



Рис. 6. Цветовые характеристики образцов A, C, E (высокая цветовая температура)

Рис. 7. Цветовые характеристики образцов В, D (низкая цветовая температура)

Проведенное тестирование показало, что образцы А, С и Е имеют высокую цветовую температуру (5000–5500 К) и примерно аналогичные цветовые характеристики. Образцы В и D имеют низкую цветовую температуру (2700 K) и характеризуются схожими цветовыми показателями генерируемого ими света.

Температурные зависимости характеристик МКЛЛ

Эксплуатационные характеристики МКЛЛ зависят, во-первых, от ориентации ламп (цоколем вверх, вниз или горизонтально) и, во-вторых, от температуры окружающей среды. Температура воздуха влияет на их рабочие характеристики как в краткосрочном, так и в долгосрочном плане. В краткосрочном плане температура воздуха определяет величину светового потока, мощности и светоотдачи (оптимальная температура для большинства ламп составляет примерно 25°С). В то же время длительная работа ламп при повышенных температурах может заметно сократить срок службы балласта и, как следствие, уменьшить срок службы МКЛЛ со встроенным балластом.


Тепловые испытания МКЛЛ

В рамках испытаний были протестированы пять образцов мощных компактных люминесцентных ламп со встроенным балластом (мощностью 55–200 Вт) в различных тепловых условиях работы светильников. При испытаниях использовались типовые светильники средней мощности для металлогалогенных ламп либо с зеркальным алюминиевым отражателем, либо с акриловым призматическим рефрактором, как показано на рисунке 8.



а)

б)

Рис. 8. Светильники для тепловых испытаний: зеркальный алюминиевый отражатель (слева) и акриловый призматический рефрактор (справа)

Ни отражатель, ни рефрактор не имели вентиляционных отверстий над лампой. Полностью «закрытое» состояние искусственно создавалось путем крепления прозрачной стеклянной пластины к нижней части алюминиевого отражателя или акриловой пластины в нижней части призматического рефрактора. Использовалась также резиновая прокладка в верхней части отражателя и рефрактора этих светильников.
Лампы были испытаны при ориентации базой вверх при температуре окружающего воздуха 22–24°С. Для всех выбранных для испытаний образцов в этих температурных условиях были замерены мощности МКЛЛ. Были измерены также относительные световые потоки каждого образца ламп, работающих в светильнике. Как показано на рисунке 8, люксметр размещался под светильником, измерялась освещенность открытых и закрытых светильников. (Данные этих измерений приведены в Части 2 обзора в разделе «Краткосрочные тепловые эффекты», см. рис. 12).
Мощность и световой поток МКЛЛ тестировались для тех же пяти образцов ламп со встроенным балластом вне корпуса светильника. Световой поток каждого образца определялся в светоизмерительном шаре. Характеристики ламп измерялись при их ориентации базой вверх при температуре окружающего воздуха около 25°С. При тестировании ламп в светоизмерительном шаре были получены данные о мощности и цветовых характеристиках испытуемых образцов.

Приложение5

Индекс цветовой полноты спектра (full-spectrum color index, FSCI) — показатель, получаемый математическим преобразованием величины еще одного индекса — полноты спектра (full-spectrum index, FSI). Это преобразование записывается как FSCI = 100 — 5,1∙FSI, т.е. индекс FSCI изменяется в пределах 0–100.
Индекс полноты спектра (FSI) является определенным образом рассчитываемой величиной, дающей меру отклонения спектра источника света от равномерного энергетического спектра.
Область цветовой гаммы (GA — gamut area) — цветовая характеристика спектра излучения, основанная на величине площади в цветовом пространстве.

_______________________

1 См. журнал «Современная светотехника», №1, с. 27, 2011.

2 На рисунке 1 эти лампы не показаны.

3 См. ниже раздел «Тепловые испытания МКЛЛ».

4 Rea MS (Ed.). 2000. IESNA Handbook, ninth edition. New York: Illuminating Engineering Society of North America.

5 Дополнительную информацию об этих показателях см. в публикации “NLPIP: Lighting Answers: Light Sources and Color”.

Компактные люминесцентные лампы (КЛЛ)

Компактные люминесцентные лампы имеют привычную и необычную (изогнутую до 4-х раз) форму. Компактность доступна и линейным моделям.

Поиск компромиссных решений между современными люминесцентными лампами и привычными лампами накаливания привел в 80-х годах к возникновению люминесцентных ламп, которые могли устанавливаться в стандартные патроны. Дроссель и стартер в этих лампах помещались в особом адаптере, а колба многократно сгибалась, уменьшая этим общую длину, и укрывалась декоративным плафоном, помимо эстетических свойств, обеспечивающих защиту ламп от повреждений при установке в патрон. Подобные лампы мощностью 13 и 18 Вт производились крупнейшими компаниями Osram и Philips, однако широкой популярности не получили: их вес составлял около 400 г, что исключало вероятность их использования в настольных и подвесных многоламповых люстрах и светильниках.

Роль ЭПРА в совершенствовании работы компактных и линейных люминесцентных ламп

Ситуация в корне поменялась с возникновением электронных приборов запуска ламп и компактных люминесцентных ламп. Вес и размеры ламп были уменьшены, и люминесцентные лампы с электронными приборами запуска стали довольно конкурентоспособными товарами. На сегодняшний день в мире каждый год производится около 300 миллионов подобных ламп, и их производство постоянно растет.

Также расширяется и ассортимент моделей таких ламп. Диапазон мощностей компактных люминесцентных ламп, работающих с электронными приборами и имеющих цоколи Е27 и Е14 – 3–250 Вт; лампы изготавливаются с разной цветностью потока, с внешними декоративными колбами, зеркальными отражателями.

В конце 90-х годов ХХ века на рынке появился новый тип люминесцентных ламп, называемый серией Т5, наружный диаметр колбы которых уменьшен до 16 мм. По основному принципу работы они были идентичны обычным линейным лампам.

Другие важные совершенствования ламп

В их конструкцию внесено несколько важных изменений — люминофор покрывался защитным слоем прозрачной для ультрафиолетовых и видимых лучей пленки. Ее функция заключалась в защите люминофора от контакта с ртутными парами, активирующего слоя и вольфрамовых электродов, что позволило исключить ослабление свойств люминофора и стабилизировать поток света в течение всего срока службы. Модернизации также подвергся состав инертного газа и устройство электродов, что обусловило невозможность работы этих ламп с использованием старых схем включения. Помимо всего, впервые с 1938 года, изменены габариты ламп так, чтобы размеры осветительных устройств, в которые устанавливаются лампы, соответствовали размерам модулей распространенных в последние годы подвесных потолков.

Люминесцентные лампы нового поколения с колбами диаметром 16 мм во многом превосходят традиционные лампы накаливания по светоотдаче и продолжительности службы, значения которых составляют 104 лм/Вт и 40 000 часов.

Но люминесцентные лампы обладают и множеством минусов, которые нужно учитывать при подборе ламп:

  • Сравнительно большие размеры ламп зачастую не дают возможности распределять поток света.
  • В отличие от традиционных ламп накаливания, поток света люминесцентных ламп напрямую зависит от температуры окружающей среды.
  • В люминесцентных лампах присутствует ртуть, которая является очень ядовитым химическим элементом и требует особых условий утилизации.
  • Поток света люминесцентных ламп формируется и становится устойчивым не мгновенно после включения, а через некоторое время, которое зависит от устройства светильника и температуры воздуха. У некоторых ламп процесс запуска лампы может длиться 10–15 минут.
  • Частота пульсаций потока света намного выше, чем у ламп накаливания, что затрудняет применение люминесцентных ламп в большинстве производственных помещений и негативно влияет на самочувствие и настроение людей, работающих при этом освещении.

Люминесцентные лампы требуют для включения в сеть и корректной работы применения дополнительной аппаратуры.

Компактные люминесцентные лампы – источники, позволившие корректировать и габариты осветительных приборов, сопрягая их с распространенными типами потолков. При этом совершенствуются качественные характеристики излучаемого света и продолжительность эксплуатации ламп.

Halco 9012 25T10 / CL Лампочка $ 0.74

Halco 9012 25T10 / CL Лампочка $ 0. 74 — BulbConnection.com

Y Офисы BulbConnection будут закрыты в понедельник, 31 мая, в связи с празднованием Дня поминовения.
Отгрузка возобновится во вторник, 1 июня. Желаемых вам праздников!

Топ
»
Код MFG 9012 Номер детали BC2406
25 Вт 130 вольт
E26 (средний винт) Тип основания T-10 Тип лампы
Прозрачная поверхность 180 люмен
2500 часов. Диаметр лампы 1,25 дюйма
НЕТ «Световой центр Лен 5 дюймов, максимальная длина

Производитель:
Будьте искренними.
BulbConnection — авторизованный дистрибьютор продукции Halco.Как официальный дистрибьютор, этот товар гарантированно является подлинной, совершенно новой, подлинной запчастью Halco, поставляемой непосредственно от Halco.
Mfg Розничная цена: 1.05
Вы экономите: 30%

Описание:

Сменная лампа Halco 25T10 / CL имеет код продукта Halco — 9012.Лампа Halco 25T10 / CL имеет мощность 25 Вт. Лампа Halco 25T10 / CL — это лампочка на 130 вольт. Сменная лампа Halco 25T10 / CL имеет номер детали BC2406. Тип лампы этой лампы Halco 25T10 / CL — тип T-10. Базовый тип сменной лампы Halco 25T10 / CL также может называться T10. Сменная лампа Halco 25T10 / CL имеет цоколь E26 (средний винт). Максимальная общая длина сменной лампы Halco 25T10 / CL составляет 5. 000 дюймов или 127.0 миллиметров.Диаметр колбы сменной лампы Halco 25T10 / CL составляет 31,8 мм или 1,250 дюйма. Сменная лампа Halco 25T10 / CL часто обозначается кодом продукта 9012. Сменная лампа Halco 25T10 / CL имеет код повторного заказа BC2406. Код Amazon ASIN для этой сменной лампы Halco 25T10 / CL — B002MGWIHS. Средний срок службы лампы Halco 25T10 / CL при непрерывном использовании составляет 2500 часов. Номинальная яркость сменной лампы Halco 25T10 / CL составляет 180 люмен.Тип нити накала этой лампы Halco 25T10 / CL — C-5V. Сменная лампа Halco 25T10 / CL имеет прозрачную поверхность.
Общие характеристики

25 ВАТТ
Единица электрической мощности. Лампы измеряются в ваттах, чтобы указать скорость, с которой они потребляют энергию. Эта лампа Halco 9012 рассчитана на 25 Вт.

130 VOLTS
Мера «электрического давления» между двумя точками. Чем выше напряжение, тем больше тока будет проходить через резистор, подключенный к точкам. Спецификация напряжения лампы накаливания — это электрическое «давление», необходимое для приведения ее в действие в расчетной точке.«Напряжение» балласта (например, 277 В) относится к линейному напряжению, к которому он должен быть подключен. Эта лампа Halco 9012 рассчитана на 130 вольт.

E26 (средний винт) ТИП ОСНОВАНИЯ
Цоколь — это конец лампы, который входит в розетку, подключенную к источнику питания. Существует много типов цоколей, используемых в лампах, винтовые цоколи являются наиболее распространенными для ламп накаливания и HID-ламп, в то время как двухконтурные цоколи распространены для линейных люминесцентных ламп. Эта лампа Halco 9012 имеет базовый тип E26 (средний винт).

T-10 ТИП ЛАМПЫ
Тип лампы относится к форме и классу лампы. Эта лампа Halco 9012 имеет базовый тип T-10.

2500 часов НОМИНАЛЬНЫЙ СРЕДНИЙ СРОК СЛУЖБЫ
Это оценка производителя для среднего ожидаемого срока службы лампы.Для большинства типов ламп номинальный срок службы ламп — это промежуток времени для статистически большой выборки между первым использованием и моментом выхода из строя 50% ламп. Обратите внимание, это не гарантия производителя на срок службы , а оценка, основанная на типичных средних испытаниях. Можно определить «полезный срок службы» лампы, исходя из практических соображений, включая уменьшение светового потока и изменение цвета. Расчетный средний срок службы этой лампы Halco 9012 составляет 2500 часов.

180 LUMENS
Мера светового потока или количества света, излучаемого источником. Например, свеча для ужина дает около 12 люмен. Лампа накаливания Soft White мощностью 60 Вт обеспечивает около 840 люмен. Эта лампа Halco 9012 излучает световой поток 180 люмен.

C-5V FILAMENT
Нити накала обозначаются комбинацией букв, в которой C — это спиральная нить накала, а CC — спиральная проволока, которая сама наматывается в большую катушку. Цифры обозначают тип устройства опоры для нити.Лампа Halco 9012 оснащена нитью накала C-5V.

Прозрачный ОТДЕЛКА ЛАМПЫ
Покрытие колбы колбы. Типичные значения: прозрачный, морозный и цветной. Эта лампа Halco 9012 имеет прозрачную отделку.

Габаритные размеры

5.000 дюйм (127,0 мм)

1,250 дюйма (31,8 мм)

Технические характеристики

9012

BC2406

25T10 / класс

25

8071540

Halco 25T10 / CL. Сменная лампа Halco 25T10 / CL имеет код продукта Halco 9012. Сменная лампа Halco 25T10 / CL имеет номер детали BC2406. Тип лампы этой лампы Halco 25T10 / CL — тип T-10. Базовый тип сменной лампы Halco 25T10 / CL также может называться T10. Сменная лампа Halco 25T10 / CL имеет цоколь E26 (средний винт). Лампа Halco 25T10 / CL представляет собой лампочку мощностью 25 Вт. Лампа Halco 25T10 / CL — это лампочка на 130 вольт. Максимальная общая длина сменной лампы Halco 25T10 / CL — 5.000 дюймов или 127,0 миллиметра. Диаметр колбы сменной лампы Halco 25T10 / CL составляет 31,8 мм или 1,250 дюйма. Сменная лампа Halco 25T10 / CL часто обозначается кодом продукта 9012. Сменная лампа Halco 25T10 / CL имеет код повторного заказа BC2406. Код Amazon ASIN для этой сменной лампы Halco 25T10 / CL — B002MGWIHS. Средний срок службы лампы Halco 25T10 / CL при непрерывном использовании составляет 2500 часов. Номинальная яркость сменной лампы Halco 25T10 / CL составляет 180 люмен.Тип нити этой лампы Halco 25T10 / CL — C-5V. Сменная лампа Halco 25T10 / CL имеет прозрачную поверхность.







Таблицы размеров, формы и температуры лампочек

Справочные руководства по формам ламп и типам цоколей

Выберите один из следующих типов ламп:

Информация о этикетке с информацией о светодиодном освещении — видео и инфографика


Вот несколько ответов на вопросы о цветовой температуре лампочки.

Теплый свет

2700–3000

Теплый желтоватый свет, создающий мягкую, индивидуальную, интимную и расслабляющую атмосферу. Очень похоже на свет лампы накаливания. Теплый свет отлично подходит для домов, библиотек, отелей, розничных магазинов и ресторанов.

Холодный свет

3500–4100 000

Холодный свет, создающий очень дружелюбный, привлекательный, безопасный, аккуратный, чистый и эффективный вид. Он ярче, чем холодный белый свет. Лампочки с прохладной температурой отлично подходят для офисов руководителей, общественных приемных, супермаркетов, учебных аудиторий и выставочных залов.

Дневной свет

5000–6500 тыс.

Дневной свет — это голубовато-белый свет, напоминающий полдень в безоблачный день.Этот свет отлично подходит для чтения и акцентного освещения. Такие яркие лампочки отлично подходят для ювелирных магазинов, больниц, салонов красоты, галерей и музеев.

Лампы с градусом Кельвина, используемые в рабочем освещении:

Кельвин Сопутствующие эффекты и настроения Соответствующие приложения
2700 ° Дружелюбный, личный, интимный Дома, библиотеки, рестораны
3000 ° Мягкий, теплый приятный свет Дома, гостиничные номера и вестибюли, рестораны, магазины
3500 ° Дружелюбный, гостеприимный, безопасный Кабинеты руководителей, общественные приемные, супермаркеты
4100 ° Аккуратный, чистый, производительный Офис, учебные классы, массовые торговцы, выставочные залы
5000 ° Яркий, бдительный Графическая промышленность, больницы
6500 ° Яркий, прохладный Ювелирные магазины, салоны красоты, галереи, музеи, полиграфия

Связанные эффекты и настроения по Кельвину — Соответствующие приложения

2700 ° Дружественные, личные, интимные Дома, библиотеки, рестораны

3000 ° Мягкий, теплый приятный свет — Дома, гостиничные номера и вестибюли, рестораны, магазины розничной торговли

3500 ° Дружелюбные, гостеприимные, безопасные Административные офисы, общественные приемные, супермаркеты

4100 ° Аккуратный, чистый, эффективный Офис, учебные классы, массовые торговые точки, выставочные залы

5000 ° Яркий, бдительный — полиграфическая промышленность, больницы

6500 ° Ярко, круто — Ювелирные магазины, салоны красоты, галереи, музеи, полиграфия


Индекс цветопередачи

Существуют два стандартных измерения цветовых характеристик света: «индекс цветопередачи» (CRI), термин, используемый для описания степени, в которой искусственный источник света может передавать истинный цвет объектов, видимых при естественном солнечном свете на открытом воздухе. который имеет индекс цветопередачи 100 и «цветовую температуру», которая выражает внешний вид самого света.

Индекс цветопередачи

: лампа накаливания используется в качестве базового эталона для 100 CRI. Компактные люминесцентные лампы имеют индекс 82-86 CRI, что считается высоким качеством цветопередачи. CRI является более важным фактором при проектировании розничного освещения, чем для офисного освещения.

Любой рейтинг CRI 80 или выше считается высоким и указывает на то, что источник имеет хорошие цветовые характеристики. Лампы накаливания и дневной свет имеют индекс цветопередачи 100, максимально возможный индекс цветопередачи (CRI). Чем выше индекс цветопередачи источника света, тем «точнее» он передает цвет.Источники со значениями CRI менее 50 обычно считаются плохо передающими цвета, то есть цвета могут выглядеть неестественными.

Так насколько важен для вас CRI? В зависимости от проекта или использования ваших ламп, это может иметь такое же значение, как и внешний вид. Сравнивая внешний вид цветного объекта под искусственным источником света с его внешним видом при свете лампы накаливания, уже установленной на 100 CRI. Чем выше значение CRI, тем точнее источник света интерпретирует цвета.

Цветовая температура: Относится к способу восприятия цветовых групп — психологическому воздействию освещения. Цветовая температура — это то, насколько холодным или теплым кажется источник света.

Цветовая температура источника света — это числовое измерение его цветового восприятия. Но почему цветовая температура измеряется в градусах Кельвина (К)? Эта температура основана на том принципе, что любой объект будет излучать свет, если его нагреть до достаточно высокой температуры, и что цвет этого света будет изменяться предсказуемым образом при повышении температуры.Эта система основана на изменении цвета черного металла, когда он нагревается от холодного черного до белого горячего состояния. Цвета и свет меняются от красного, оранжевого и желтого (теплый — лампа накаливания) до синего и белого (естественный дневной свет).

Итак, если вы когда-нибудь спрашивали, какого цвета дневной свет, представьте, как солнце, например, встает при температуре около 1800 Кельвинов и меняет цвет с красного на оранжевый, на желтый и белый, когда оно поднимается до более 5000 Кельвинов в полдень. Затем он возвращается вниз по шкале, когда устанавливается.

Go Top

Лампочка Satco — Руководство по продукту

Компания Satco, основанная в 1966 году, широко известна как ведущий поставщик разнообразной осветительной продукции. Лампочки, электрические аксессуары, осветительное оборудование и изделия из стекла под торговой маркой SATCO в основном продаются через 8000 розничных выставочных залов и дистрибьюторов электрооборудования, таких как Superior Lighting.

Организация Satco находится в частной собственности и управляется со складскими и торговыми точками по всей территории США. С. и Пуэрто-Рико. Под брендом Satco в категории продуктов компании входят лампы накаливания, галогенные, люминесцентные, HID и светодиодные лампы, а также сотни различных стилей осветительных приборов для строителей, трековые светильники и лампы.

Поиск по каталогу лампочек и светодиодов Satco. Все разновидности лампочек, от энергосберегающих светодиодов до ламп накаливания, и способы их использования можно свободно изучить в этом увлекательном и обширном каталоге.

>>> Руководство по техническим характеристикам ламп Satco

>>> Руководство по светодиодным лампам Satco

Sylvania Products Направляющая лампы

Sylvania — мировой лидер в области инновационных осветительных приборов, а также интеллектуальных и подключенных световых решений (Умный дом).Sylvania возникла из классического направления освещения OSRAM и сочетает в себе традиционное общее освещение с современной перспективной светотехникой.

В Северной Америке лидирующая позиция бренда Sylvania является результатом более чем 100-летнего опыта в области освещения и прокладывает путь к успеху в будущем. Сильвания считает, что их идеи могут изменить жизнь каждого человека, и что их продукты отражают стремление сделать наш мир более комфортным, продуктивным и творческим.

Каталог ламп и светодиодов Sylvania — это информативный справочник по лампам, который можно приобрести в Sylvania и распространять Superior Lighting.

Каталог лампочек Sylvania

Каталог светодиодов Sylvania

Руководство по замене ламп накаливания (лампы накаливания на КЛЛ или светодиоды)

Руководство по замене лампочек поэтапного отключения Sylvania (лампы накаливания на КЛЛ или светодиоды)

Технология модернизации светодиодов Sylvania обеспечивает экономию энергии, длительный срок службы продукции и помогает достичь целей в области устойчивого развития, идеально подходящих для ваших целей по поэтапному отказу. Они представляют собой надежные высококачественные заменители источников света как в коммерческих, так и в жилых помещениях. У Sylvania есть более теплые продукты 2500K, специально разработанные для применения в сфере гостеприимства, а также стандартные цветовые температуры 2700K и 3000K.

Здесь у вас есть простое руководство по замене лампочки, показывающее, насколько простым может быть переход с ламп накаливания на светодиоды. Все светодиоды можно вкручивать как обычные лампочки.

  • Если вы используете 60-ваттную лампу накаливания или 13-ваттную компактную люминесцентную лампу (CFL), вы можете переключиться на светодиодную лампу мощностью 10 Вт.
  • Если вы используете небольшую 50-ваттную прожекторную лампу R20, которая обычно используется в дорожном, нишевом или ландшафтном освещении, вы можете переключиться на светодиодную лампу R20 мощностью 8 Вт.
  • Низковольтные 50-ваттные лампы MR16, которые обычно используются только в дорожном освещении, могут быть преобразованы в 7-ваттные светодиодные лампы MR 16; эти лампы вставляются внутрь и выделяют гораздо меньше тепла.
  • Большие прожекторные лампы BR30 мощностью 65 или 75 Вт, обычно используемые в потолочных светильниках, могут быть заменены на светодиодные прожекторы мощностью 12 или 14 Вт. У нас есть варианты как для внутреннего, так и для наружного применения, которые могут прослужить до 25000 часов или 22 года при использовании 3 часа в день.

TCP LED Elite Series Каталог

Светильники Progress Lighting для жилых помещений

Progress Lighting предлагает высококачественные решения для освещения жилых и коммерческих помещений уже более века.Они гордятся великолепными технологиями освещения, лидерством и инженерными решениями, предлагая продукты, которые обеспечивают эстетическую привлекательность, выдающиеся характеристики, простоту установки и ценность.

Разрыв светодиодной этикетки

Информация о этикетке с информацией о светодиодном освещении — видео и инфографика

Что такое светодиоды. Как прочитать информационную этикетку об освещении и узнать больше о лампочках и светодиодах.

  • Яркость указывает, сколько света излучает лампа, и измеряется в люменах. Больше люмен — больше света. В качестве системы отсчета 800 люменов эквивалентны традиционной лампе накаливания мощностью 60 Вт.

  • Затраты на энергию , который указывает приблизительно, сколько будет стоить эксплуатация этой лампы в год. Эта цифра варьируется в зависимости от мощности, часов использования в день и цены, которую вы платите за киловатт-час электричества от вашего местного коммунального предприятия.

  • Средний срок службы — ожидаемый срок службы лампы в часах. Ожидается, что хорошие светодиоды прослужат 25000 или около 22 лет, если использовать их только 3 часа в день.

  • Внешний вид света — это цвет света, который на самом деле является личным предпочтением. Он указывает не на яркость, а скорее на то, каким цветом будет на самом деле свет. См. Выше объяснение шкалы Кельвина и примеры этих цветов.

  • Потребляемая энергия — сколько ватт потребляет эта лампочка. Чем выше мощность, тем менее эффективна лампа и тем дороже она будет стоить. Помните, что мощность указывает только на то, сколько энергии используется. Вам нужно проверить свой люмен, чтобы увидеть, сколько света на самом деле тает лампочка.

Какие элементы в лампочках?

Люди часто приписывают изобретение лампочки знаменитому американскому изобретателю Томасу Эдисону в 1880 году, но примерно за 40 лет до этого британские изобретатели создали дуговую лампу. На протяжении многих лет в результате научных разработок новые элементы заменяли угольные стержни, используемые в дуговой лампе, и угольную нить накала в запатентованной лампе Эдисона. По сравнению с новыми типами лампочек эти ранние итерации были громоздкими, неэффективными и недолговечными. Однако появление и распространение этого изобретения открыло новую отрасль, увеличило продолжительность рабочего дня и стало важным этапом в распространении электроэнергии по всему миру.

TL; DR (слишком долго; не читал)

Лампочки начинали с элементов, сделанных из углерода, но со временем изобретатели добавили в свои инструменты новые элементы, такие как вольфрам, ртуть, хлор и европий.

Лампы накаливания — ранний прорыв

Лампы накаливания создают свет, пропуская электрический ток через тонкую металлическую нить накаливания. Эта нить накаливания нагревается до тех пор, пока не начнет светиться. Первые лампочки такого типа имели углеродные нити, хотя в конечном итоге их заменил вольфрам. Вольфрам является более пластичным элементом, чем углерод, и его можно нагревать до 4500 градусов по Фаренгейту. Эта разработка возникла в 1908 году как продукт инноваций компании General Electric.Начиная с 1913 года, нити в лампах свертывались, и неактивные газы, такие как аргон и азот, заполняли стеклянные колбы. В 1925 году производители начали использовать фтористоводородную кислоту, чтобы придать лампам морозный эффект, что помогло распространить свет на более широкую площадь. Лампы накаливания с годами совершенствовались, но все еще в значительной степени считаются неэффективными, поскольку большая часть подводимой энергии теряется на тепло.

Галогенные лампы — разновидности ламп накаливания. Их лампы сделаны из кварца, и они могут содержать инертные газы, такие как фтор, хлор, бром и йод, называемые галогенными элементами.

Флуоресцентные лампы: медленное начало работы

Как и лампы накаливания, фундамент того, что в конечном итоге станет люминесцентным освещением, начался в 19 веке. Два немца — стеклодув Генрих Гайсслер и врач Юлиус Плюккер — создали свет, пропустив электрический ток через стеклянную трубку, помещенную между двумя электродами, из которых была удалена большая часть воздуха. Хотя Эдисон и его коллега Никола Тесла экспериментировали с этой технологией, только в начале 1900-х годов Питер Купер Хьюитт ввел новую технологию, заполнив стеклянную трубку парами ртути и подключив устройство, называемое балластом, для регулирования потока тока через трубка.Недавние разработки привели к тому, что изобретатели добавили газообразный аргон в лампы и покрыли их внутреннюю часть люминофором. Когда электрический ток проходит через газ, он испускает ультрафиолетовое излучение, которое люминофор поглощает и выделяет как видимый свет. Эти лампы служат дольше и более энергоэффективны, чем лампы накаливания.

Огни настоящего и будущего

Металлогалогенные лампы — относительно новое изобретение. Они излучают яркий свет и довольно энергоэффективны. Их часто используют при освещении уличных спортивных матчей или строительства.В их колбе находится дуговая трубка, часто сделанная из кварца или керамики. Эти трубки содержат исходный газ, ртуть или йод и соль галогенида металла. Аргон является обычным стартовым газом.

Светодиоды или светодиоды создают видимый свет посредством процесса, называемого электролюминесценцией. В светодиодах используются многие соединения на основе галлия, а также некоторые редкоземельные металлы, такие как церий, европий и тербий. Светодиоды эффективны и экономичны и нашли применение в различной электронике, поскольку люди стремятся уменьшить их влияние на окружающую среду Земли.

Acura CL Таблица размеров ламп — AUXITO

1997 ~ 2003 Acura CL Bulb Size Guide

При замене стандартных галогенных ламп / ламп накаливания на светодиодные, руководство по размеру ламп будет очень полезным, ниже — руководство по размеру ламп для Acura CL 1997 ~ 2003; Тем не менее, это только для справки, рекомендуется проверить руководство пользователя, чтобы убедиться, что руководство по размеру лампы правильное, перед покупкой.

  • Основная фара для фар дальнего света: 9005; Фара ближнего света 9006 для Acura CL 1997 ~ 1999; D2R для Acura CL 2001 ~ 2003 гг.
  • Передний указатель поворота (мигалка) для 2001 ~ 2003 Acura CL: 1157A / 1157NA (также как стояночный свет) для 1997 ~ 1999 Acura CL: 7440
  • Задний указатель поворота (мигалка) для 2001 ~ 2003 Acura CL: 7440 для 1997 ~ 1999 Acura CL: 3496
  • Стоп-сигнал / задний фонарь для 2001 ~ 2003 Acura CL: 7443/7443-SCK (также как задние боковые габаритные фонари) для 1997 ~ 1999 Acura CL: 2057
  • Задний фонарь заднего хода для 2001 ~ 2003 Acura CL: 7440 для 1997 ~ 1999 Acura CL: 3497
  • Фонарь освещения номерного знака / Фонарь освещения : 168/175
  • Внутренний купольный светильник : DE3425
  • Внутренний свет карты для 1998 ~ 2003 Acura CL: 2825/204
  • 3-й стоп-сигнал / Верхний центральный стоп-сигнал: 7440
  • Подсветка перчаточного ящика для 2001 ~ 2003 Acura CL: 194 для 1997 ~ 1999 Acura CL: DE3021
  • Передний и задний габаритный фонарь / Стояночный свет 1997 ~ 1999 Acura CL: 168 Внутренний дверной фонарь для 2001 ~ 2003 Acura CL: 194 для 1997 ~ 1999 Acura CL: DE3021
  • Подсветка пепельницы / Подсветка приборной панели / Световой индикатор Auto Trans: 74
  • Свет багажного отделения для 2001 ~ 2003 Acura CL: 168 для 1997 ~ 1999 Acura CL: DE3021

Годовой охват автомобиля: 1997, 1998, 1999, 2001, 2002, 2003 Acura CL

: БРЕНДЫ :: Minka-Aire® :: F844-CL

Положения и условия

Этот веб-сайт Minka Group® находится под управлением Minka Group®. Настоящие Условия и положения вступают в силу 1 марта 2018 г. Minka Group® может время от времени обновлять эти Условия. Вы можете найти ссылку с последними положениями и условиями внизу нашего веб-сайта.

Когда посетитель любого веб-сайта Minka Group® вводит свое имя, адрес электронной почты, физический адрес или номер телефона, Minka Group® собирает эту информацию для регистрации гарантии или для моих проектов. Эта информация используется при администрировании гарантий на продукт, а также для создания учетной записи My Projects для сохранения информации о продукте.Информация о моем проекте, которая передается третьим лицам, остается на усмотрение пользователя, и Minka Group® не несет ответственности. Информация о продукте или доступность продукта в разделе «Мои проекты» не гарантируются и могут быть изменены. Отдельные проекты, созданные в «Моих проектах», будут доступны пользователю в течение 2 лет с момента их создания; через 2 года отдельные проекты будут удалены. Minka Group® не несет ответственности за управление отдельными проектами в случае возникновения проблемы, связанной с непреднамеренным удалением любой информации. Если посетитель не решит не раскрывать свою контактную информацию, отказавшись от участия, Minka Group® может делиться информацией с третьими сторонами, чьи продукты или услуги могут принести пользу посетителю или Minka Group®.

Определенная информация может собираться автоматически в маркетинговых целях. Это может включать, помимо прочего, просмотренные страницы, просмотренные элементы, время на странице или местоположение посетителей. Использование нашего веб-сайта может потребовать использования файлов cookie.

Minka Group® может раскрывать контактную информацию, когда это требуется по закону или когда мы добросовестно считаем, что такие действия необходимы для соблюдения судебного процесса или выполнения некоторых других юридических обязательств.Мы также можем раскрывать контактную информацию в особых случаях, когда у нас есть основания полагать, что раскрытие этой информации необходимо для идентификации, установления контакта или возбуждения судебного иска против стороны, которая может нарушать соглашение с Minka Group® или может причинять вред или мешать с правами или собственностью Minka Group®, на сайте или кому-либо еще, кому такая деятельность может причинить вред.

Контрольные лампы ABB серии CL

Домашняя страница

Пожалуйста, напишите время выполнения заказа

Номер позиции: FA-ABB-CL-5

Контрольные лампы ABB CL-513R, 523R, 530R

Технические характеристики:

Номер позиции: CL-523R
Бренд: ABB
Категория позиции: Контрольные лампы
Серия: КОМПАКТНЫЙ
Глубина за панелью: 1.65 дюймов
Монтажный размер (мм): 22 миллиметра
Тип лампы: светодиод
Форма линзы / кнопки: Плоское круглое
Цвет линзы / кнопки: Красный
Номинальное напряжение лампы: 220VAC
Цепь освещения: Полное напряжение
Тип терминала: Винт Fingersafe
Рейтинг NEMA: NEMA 13; NEMA 4X
Одобрения: UL; CSA; IEC
В x Ш x Г (дюймы): 1,14 х 1,14 х 2,17
Вес нетто: 0,635 унций
Масса брутто: 0,64 унции

Ваша корзина пуста.

Пожалуйста, очистите историю просмотров перед заказом продукта. В противном случае доступность и цена не гарантируются.
Спонсорская поддержка MTI:
Спонсоры MTI Thermoelectrics Workshop

MTI-UCSD 904 901 904 904 904 904 904 904 904 904 904 9044 MTI-UCSD VISTEC Cylindrical Cell Pilot Line

MTI спонсирует постдокторские награды

Предстоящие выставки:



Наш ассортимент светодиодных светильников для освещения пещер

Bei uns finden Sie LED Lampen in sämtlichen Ausführungen, untereinander kompatibel und mit den neusten Steuerungssystemen versehen.Unsere LED Leuchten zeichnen sich durch Kompaktheit und Energieeffizienz aus, das ganze bei einem ansprechenden, стабильный дизайн для идеального и редкого LED Beleuchtung Ihres Projekts.

Schutzart IP 68 (Унтервассер до 30 бар)

Robuste und kompakte Bauweise

Светодиод Energiesparende Leuchten

Светодиоды высокой мощности и светодиодные лампы малой мощности


Светодиодный мощный светильник серии CL-LQP / CL-LQP2 серии

CaveLightingTM CL-LQP — это мощный, компактный и прочный светодиодный осветительный прибор, предназначенный для освещения больших пещер и сооружений, а также его можно использовать для других наружных сред, таких как ландшафтное и внешнее освещение.Выбор цвета света, световых лучей, световых шторок, вариантов монтажа и управления освещением делает это будущее идеальным для применения в выставочных пещерах.

Смотрите подробности

Характеристики

Степень защиты: IP68
Источник света: High Power LED
Тип светодиода: Cree XP-G
Количество светодиодов: 9
Максимальный световой поток: до 1300 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
красный, зеленый, синий, янтарный
Варианты оптики: Луч: 10˚, 30˚, 40˚, 60˚, 90˚, 10˚x 45˚

Электрический:
Номинальная мощность: до 13 Вт
Диапазон напряжения: 15… 39 В постоянного тока
Номинальное напряжение: 24 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: PWM
Интерфейс: RS485, DMX
Опция блока управления: CL-CN2, CL-CD2

Электрическое подключение:
Встроенный кабель: D5,2 мм
Структура: 3×0,5 мм² (опционально 6×0,5 мм²), 4×0,5 мм²
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус, покрытый полимерной термопроводящей краской, защищенный рамой из нержавеющей стали и крышками из поликарбоната
Размеры: 165 мм x 127 мм x 166 мм
Вес: 1,39 кг

Приложения и примеры

• Открытый
• Показать пещеры
• Ландшафтное и внешнее освещение
• Шахты
• Подводные объекты


Светодиодный светильник серии CL-LSQ / серии LSQ2

Светодиодный светильник Cave Lighting ™ серии CL-LSQ — идеальный осветительный прибор для выставочных пещер, а также для других экстремальных условий на открытом воздухе и под водой.Сверхкомпактный и чрезвычайно прочный корпус позволяет уменьшить видимость светильника, он спроектирован так, чтобы скрыться от окружающих. Количество вариантов цвета и светового пучка, световые шторки, возможности монтажа позволяют создавать множество ярких световых сцен с отличным контролем.

Смотрите подробности

Характеристики

Степень защиты: IP68
Источник света: High Power LED
Тип светодиода: Cree XP-G
Количество светодиодов: 1 или 2
Максимальный световой поток: 250 — 300 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
красный, зеленый, синий, янтарный
Варианты оптики: Луч: 10˚, 30˚, 40˚, 60˚, 90˚, 10˚x 45˚

Электрические:
Номинальная мощность: 1,5 Вт или 3 Вт
Диапазон напряжения: 15… 36 В постоянного тока
Номинальное напряжение: 24 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: PWM
Опция блока управления: CL-CN2, CL-CD2

Электрическое подключение:
Встроенный кабель: D5,2 мм
Структура: 3×0,5 мм² (опционально 6×0,5 мм²)
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус, покрытый полимерной термопроводящей краской
Размеры: 82 мм x 83 мм x 99 мм
Вес: 0,60 кг

Приложения и примеры

• Открытый
• Показать пещеры
• Шахты
• Подводные объекты


Светодиодный светильник с серией DMX / RDM CL-ESQ

CaveLightingTM CL-ESQ — это прочный светодиодный светильник, специально разработанный для использования в шоу-пещерах, где требуется возможность высококачественного смешивания цветов для заливного или спортивного освещения.Сложная технология позволяет интегрировать расширенные функции в компактный и прочный корпус. Светильник содержит один полноцветный мощный светодиод RGBW, позволяющий сделать более широкую цветовую палитру от насыщенных оттенков до нежных пастельных тонов. Интегрированная электроника со стандартными драйверами DMX делает установку очень простой.

Смотрите подробности

Характеристики

Степень защиты: IP68
Источник света: High Power LED
Тип светодиода: Cree MC-E
Количество светодиодов: 1
Максимальный световой поток: 500 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
RGBW
Варианты оптики: Луч: 15˚ — 40˚

Электрические:
Номинальная мощность: 6 Вт
Диапазон напряжения: 18… 32 В постоянного тока
Номинальное напряжение: 30 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: DMX, SA
Интерфейс: DMX 512
Опция блока управления: CL-MMC или любой другой блок управления DMX

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус, покрытый полимерной термопроводящей краской, защищенный рамой из нержавеющей стали и крышками из поликарбоната
Размеры: 130 мм x 87 мм x 117 мм
Вес: 0,66 кг

Приложения и примеры

• Открытый
• Шоу пещеры
• Применение светового шоу


Мощный светодиодный светильник с серией DMX / RDM CL-EQP

CaveLightingTM CL-EQP — это мощный, компактный и прочный светодиодный осветительный прибор, специально разработанный для использования в шоу-пещерах, где требуется возможность высококачественного смешивания цветов и цветное освещение больших конструкций и площадей.Также может использоваться для других наружных сред, таких как ландшафтное и внешнее освещение. Светильник содержит 4 полноцветных мощных светодиода RGBW, что позволяет сделать более широкую цветовую палитру от насыщенных оттенков до нежных пастельных тонов. Интегрированная электроника со стандартными драйверами DMX делает установку очень простой.

Смотрите подробности

Характеристики

Степень защиты: IP68
Источник света: High Power LED
Тип светодиода: Cree MC-E
Количество светодиодов: 4
Максимальный световой поток: 1200 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
RGBW
Варианты оптики: Луч: 15˚ — 40˚

Электрические:
Номинальная мощность: 16 Вт — 18 Вт
Диапазон напряжения: 18… 32 В постоянного тока
Номинальное напряжение: 30 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: DMX, SA
Интерфейс: DMX 512
Опция блока управления: CL-MMC или любой другой блок управления DMX

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус, покрытый полимерной термопроводящей краской, защищенный рамой из нержавеющей стали и крышками из поликарбоната
Размеры: 165 мм x 127 мм x 166 мм
Вес: 1,39 кг

Приложения и примеры

• Открытый
• Шоу пещеры
• Применение светового шоу
• Ландшафтное и внешнее освещение


Мощный светодиодный светильник с серией DMX / RDM CL-EQP9

CaveLightingTM CL-EQP9 — это мощный, компактный и прочный светодиодный осветительный прибор, специально разработанный для выставок-пещер, где требуется высококачественный цветной или комбинированный белый свет вместе с управлением DMX.Выбор цвета света, световых лучей, световых штор, вариантов монтажа и управления освещением делает этот светильник идеальным не только для использования в шоу-пещерах, но и для других наружных сред, таких как ландшафтное и внешнее освещение. Интегрированная электроника со стандартными драйверами DMX делает установку очень простой.

Смотрите подробности

Характеристики

Степень защиты: IP68
Источник света: High Power LED
Тип светодиода: Cree XP-G
Количество светодиодов: 9
Максимальный световой поток: 1200 лм

Цветная оптика:
белый: холодный, нейтральный, теплый
RGBW, CNVA
Варианты оптики: Луч: 10˚, 30˚, 40˚

Электрические:
Номинальная мощность: 12 Вт
Диапазон напряжения: 18… 32 В постоянного тока
Номинальное напряжение: 30 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: DMX, SA
Интерфейс: DMX 512
Опция блока управления: CL-MMC или любой другой блок управления DMX

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус, покрытый полимерной термопроводящей краской, защищенный рамой из нержавеющей стали и крышками из поликарбоната
Размеры: 165 мм x 127 мм x 166 мм
Вес: 1,39 кг

Приложения и примеры

• Открытый
• Шоу пещеры
• Применение светового шоу
• Ландшафтное и внешнее освещение


Узкий светодиодный светильник серии CL-LB3 / CL-LB6

Светодиодный точечный светильник CaveLightingTM серии CL-LB — идеальное решение для акцентного освещения различных объектов в шоу-пещере, архитектуре и других местах.Комбинация очень узких световых лучей, различных цветовых решений и очень гибких возможностей монтажа позволяет создавать впечатляющие световые решения.

Смотрите подробности

Характеристики

Степень защиты: IP66
Источник света: High Power LED
Тип светодиода: Cree XP-G / XM-L
Количество светодиодов: 1
Максимальный световой поток: 180 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
красный, зеленый, синий, янтарный
Варианты оптики: Луч: 2˚, 3˚

Электрический:
Номинальная мощность: 3 Вт (CL-LB3) / 6 Вт (CL-LB6)
Диапазон напряжения: 15… 36 В постоянного тока
Номинальное напряжение: 24 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод регулирования яркости, режим: PWM
Опция блока управления: CL-CN2

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Алюминиевый корпус с ЧПУ для оптимального охлаждения, покрытый полимерной теплопроводящей краской
Размеры: 187 мм x 100 мм x 69 мм
Вес: 0,64 кг

Приложения и примеры

• Акцентное освещение
• Наземное
• Подземное
• Церкви
• Памятники

Линейный маломощный светодиодный светильник серии CL-LMT

CL-LMT — это специально разработанный светодиодный линейный светильник с классом защиты IP67 для освещения объектов, которым не требуется много света, таких как дорожки, малые формы, информационные панели, витрины и т. Д.Корпус на основе пластиковой трубки с прозрачной внутренней заливкой обеспечивает превосходную защиту и стабильный световой поток. CL-LMT может использоваться в различных помещениях и на открытом воздухе и устанавливается за считанные минуты с использованием стандартных пластиковых зажимов и нескольких кронштейнов. Регулируемая световая прорезь позволяет настраивать условия светового потока.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света: маломощный светодиод
Тип светодиода: Cree CLM1C
Количество светодиодов: 10/20
Максимальный световой поток: 60 лм / 90 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
Варианты оптики: Луч: регулируемый, до 90˚

Электрические:
Номинальная мощность: 1 Вт / 2 Вт
Диапазон напряжения: 15… 36 В постоянного тока
Номинальное напряжение: 24 В постоянного тока
Номинальный срок службы: 70.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод затемнения, режим: PWM
Опция блока управления: CL-CN2

Электрическое подключение:
Встроенный кабель: D5,2 мм
Структура: 3×0,5 мм² (опционально 6×0,5 мм²)
Длина: стандартная 3 м, 1 м….8м (по запросу)

Механическая конструкция:
Прозрачная трубка из поликарбоната, залитая прозрачным компаундом
Размеры: 287 мм x 24 мм / 580 мм x 24 мм
Вес: 0,2 кг / 0,4 кг

Фотометрия (IES, LDT) Загрузок:
Flood

Приложения и примеры

• Наружный
• Внутренний
• Освещение зоны
• Освещение дорожек
• Информационные щиты
• Витрины


Светодиодный светильник серии CL-SR

Светодиодный светильник Cave Lighting ™ CL-SR особенно подходит для фасадов, пейзажей или произведений искусства, особенно благодаря своей компактности и встроенной системе вентиляции с мембраной Gore-Tex, которая предотвращает образование конденсата внутри светильника.Что отличает этот светодиодный светильник, так это то, что благодаря беспроблемной взаимозаменяемости всех частей он всегда остается современным.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света:
Тип светодиода:
Количество светодиодов: 8
Максимальный световой поток: 1976 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
красный, зеленый, синий, янтарный
Варианты оптики: Луч: 12˚, 30˚, 60˚, 80˚, эллипс 12˚x 46˚

Электрооборудование:
Номинальная мощность: до 20 Вт
Диапазон напряжения: 100 В переменного тока… 240V
Номинальное напряжение:
Номинальный срок службы: 50.000 ч

Условия эксплуатации:
Температура: -30˚C… + 40˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: без, DMX
Интерфейс:
Опция блока управления:

Электрическое подключение:
Встроенный кабель: 6,7 мм
Конструкция: без управления 3x 0,75 мм², DMX 5x 0,50 мм²
Длина: 2 м

Механическая конструкция:
Конструкция: обработанная на станке с ЧПУ, прочный алюминиевый корпус
Цвет: черный, белый
Размеры: 175 мм x 116 мм x 100 мм
Вес: 1,8 кг

Photometrics (IES, LDT) Загрузок:

По запросу

Приложения и примеры

• фасады
• сады
• пейзажи
• предметы (искусство)
• мосты
• другие области для компактных светильников с удивительно высокой светоотдачей


Компактный светодиодный светильник серии CL-SRC

Изготовленный из прочного корпуса, обработанного на станке с ЧПУ, Cave Lighting ™ CL-SRC предлагает высококачественный дизайн, готовый к будущему.Чтобы никогда не отставать от будущих разработок, светодиоды и внутренний источник питания можно легко заменить. Уже одно это значительно увеличило возможности для идеального освещения.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света:
Тип светодиода:
Количество светодиодов: 4
Максимальный световой поток: 860 лм

Варианты цвета:
белый: холодный, нейтральный, теплый
красный, зеленый, синий, янтарный
Варианты оптики: Луч: 12˚, 30˚, 60˚, 80˚, эллипс 12˚x 46˚

Электрооборудование:
Номинальная мощность: до 10 Вт
Диапазон напряжения: 180… 264 В переменного тока
Номинальное напряжение:
Номинальный срок службы: 50.000h

Условия эксплуатации:
Температура: -30˚C… + 50˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: без, DMX
Интерфейс:
Опция блока управления:

Электрическое подключение:
Встроенный кабель: 6,7 мм
Конструкция: без управления 3x 0,75 мм², DMX 5x 0,50 мм²
Длина: 2 м

Механическая конструкция:
Конструкция: обработанная на станке с ЧПУ, прочный алюминиевый корпус
Цвет: черный, белый
Размеры: 175 мм x 105 мм x 78 мм
Вес: 1,3 кг

Photometrics (IES, LDT) Загрузок:

По запросу

Приложения и примеры

• фасады
• сады
• пейзажи
• предметы (искусство)
• мосты
• другие области для компактных светильников с удивительно высокой светоотдачей


Миниатюрный светодиодный светильник серии CL-SRM

Несмотря на чрезвычайно компактный дизайн, Cave Lighting ™ CL-SRM имеет очень эффективную светоотдачу — всего 5 Вт.Имея выбор между четырьмя возможными вариантами затемнения этого светодиодного света, вы можете создать оптимальное освещение для каждого проекта. Эта светодиодная лампа дает вам выбор не менее чем из пяти различных углов луча. От угла луча 8 ° для освещения колонн до луча потока 80 °, который используется для освещения больших площадей на меньшем расстоянии.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света:
Тип светодиода:
Количество светодиодов: 1
Максимальный световой поток: 440 лм

Варианты цвета:
белый: нейтральный, теплый
янтарный
Варианты оптики: Луч: 20˚, 30˚, 66˚, эллипс 20˚x 42˚

Электрооборудование:
Номинальная мощность: до 5 Вт
Диапазон напряжения: 100 В переменного тока… 240 В
Номинальное напряжение: 24 В постоянного тока
Номинальный срок службы: 50 000 ч

Условия эксплуатации:
Температура: -20˚C… + 50˚C
Влажность: до 100%

Элементы управления:
Метод регулирования яркости, режим: без
Интерфейс:
Опция блока управления:

Электрическое подключение:
Встроенный кабель: 5,2 мм
Структура: 3×0,5 мм²
Длина: 2 м

Механическая конструкция:
Конструкция:
Цвет: черный, белый
Размеры: 138 мм x 53 мм x 44 мм
Вес: 0,34 кг

Photometrics (IES, LDT) Загрузок:

По запросу

Приложения и примеры

• фасады
• сады
• пейзажи
• предметы (искусство)
• мосты
• другие области для компактных светильников с удивительно высокой светоотдачей


CLS Крепления для поверхностного монтажа HYLO Compact Up- или Downlighter

Компактная лампа CLS Hylo Up & Down — прочная и элегантная лампа, разработанная для наружного и внутреннего применения.Уникальная версия UP или DOWN предлагает комбинировать два разных цвета света с двумя разными углами излучения. Лампа включает светодиоды Lumileds High-Power-LED, которые обеспечивают высокую светоотдачу в сочетании с высококачественной оптикой. Встроенный источник питания 180-264 В переменного тока позволяет очень просто установить.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света: Lumileds High Power LED
Тип светодиода: LumiledsLuxeon или Cree x 4
Количество светодиодов: 4
Максимальный световой поток: макс. 744 лм

Цветная оптика:
белый: холодный, нейтральный, теплый
зеленый, янтарный, синий
Оптическая оптика: Оптика: 8˚, 12˚, 30˚, 61 El, Elipse

Электрические:
Номинальная мощность: 6 Вт
Номинальное напряжение: 110-240 В переменного тока
Номинальный срок службы: 50.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод регулирования яркости: 1-10 В

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: 2 м

Механическая конструкция:
Алюминиевый корпус с ЧПУ для оптимального охлаждения, покрытый полимерной теплопроводящей краской
Размеры: 78 мм x 78 мм x 152 мм
Вес: 1,20 кг

Приложения и примеры

• Наружный
• Внутренний

Лампа CLS Hylo Up или Down — прочная и элегантная лампа, разработанная для наружного и внутреннего применения.Уникальная версия UP или DOWN предлагает комбинировать два разных цвета света с двумя разными углами излучения. Лампа включает светодиоды Lumileds High-Power-LED, которые обеспечивают высокую светоотдачу в сочетании с высококачественной оптикой. Встроенный источник питания 180-264 В переменного тока позволяет очень просто установить.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света: Lumileds High Power LED
Тип светодиода: LumiledsLuxeon или Cree x 4
Количество светодиодов: 8
Максимальный световой поток: макс. 1088 лм

Цветная оптика:
белый: холодный, нейтральный, теплый
зеленый, янтарный, синий
Оптическая оптика: Оптика: 8˚, 12˚, 30˚, 61 El, Elipse

Электрические:
Номинальная мощность: 10 Вт
Номинальное напряжение: 180-264 В переменного тока
Номинальный срок службы: 50.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод регулирования яркости: 1-10 В

Электрическое подключение:
Встроенный кабель: D5,2 мм
Структура: 3×0,5 мм² (опционально 6×0,5 мм²)
Длина: 2 м

Механическая конструкция:
Алюминиевый корпус с ЧПУ для оптимального охлаждения, покрытый полимерной теплопроводящей краской
Размеры: 99 мм x 99 мм x 175 мм
Вес: 1,90 кг

Приложения и примеры

• Наружный
• Внутренний

Компактный светильник CLS Hylo compact Up & Down — прочный и элегантный светильник, разработанный для наружного и внутреннего применения.Уникальная версия UP или DOWN предлагает комбинировать два разных цвета света с двумя разными углами излучения. Лампа включает светодиоды Lumileds High-Power-LED, которые обеспечивают высокую светоотдачу в сочетании с высококачественной оптикой. Встроенный источник питания 180-264 В переменного тока позволяет очень просто установить.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света: Lumileds High Power LED
Тип светодиода: LumiledsLuxeon или Cree x 8
Количество светодиодов: 8
Максимальный световой поток: макс. 1088 лм

Цветная оптика:
белый: холодный, нейтральный, теплый
зеленый, янтарный, синий
Оптическая оптика: Оптика: 8˚, 12˚, 30˚, 61 El, Elipse

Электрические:
Номинальная мощность: 12 Вт
Номинальное напряжение: 110-240 В переменного тока
Номинальный срок службы: 50.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод регулирования яркости: 1-10 В

Электрическое подключение:
Встроенный кабель: D5,8 мм
Структура: 4×0,5 мм²
Длина: 2 м

Механическая конструкция:
Алюминиевый корпус с ЧПУ для оптимального охлаждения, покрытый полимерной теплопроводящей краской
Размеры: 99 мм x 99 мм x 179 мм
Вес: 1,90 кг

Приложения и примеры

• Наружный
• Внутренний

Лампа CLS Hylo Up & Down — прочная и элегантная лампа, разработанная для наружного и внутреннего применения.Уникальная версия UP или DOWN предлагает комбинировать два разных цвета света с двумя разными углами излучения. Лампа включает светодиоды Lumileds High-Power-LED, которые обеспечивают высокую светоотдачу в сочетании с высококачественной оптикой. Встроенный источник питания 180-264 В переменного тока позволяет очень просто установить.

Смотрите подробности

Характеристики

Степень защиты: IP67
Источник света: Lumileds High Power LED
Тип светодиода: LumiledsLuxeon или Cree x 16
Количество светодиодов: 16
Максимальный световой поток: макс. 2176 лм

Цветная оптика:
белый: холодный, нейтральный, теплый
зеленый, янтарный, синий
Оптическая оптика: Оптика: 8˚, 12˚, 30˚, 61 El, Elipse

Электрические:
Номинальная мощность: 20 Вт
Номинальное напряжение: 180-264 В переменного тока
Номинальный срок службы: 50.000h

Условия эксплуатации:
Температура: -25˚C… + 45˚C
Влажность: до 98%

Элементы управления:
Метод регулирования яркости: 1-10 В

Электрическое подключение:
Встроенный кабель: D5,2 мм
Структура: 3×0,5 мм² (опционально 6×0,5 мм²)
Длина: 2 м

Механическая конструкция:
Алюминиевый корпус с ЧПУ для оптимального охлаждения, покрытый полимерной теплопроводящей краской
Размеры: 99 мм x 99 мм x 200 мм
Вес: 2,30 кг

Приложения и примеры

• Наружный
• Внутренний

Пролистать наверх .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
