Какие бывают основные типы кабелей и проводов. Как расшифровывается маркировка кабельно-проводниковой продукции. Для чего предназначены различные виды кабелей и проводов. Какие материалы используются для изготовления жил и изоляции.
Основные виды и классификация кабельно-проводниковой продукции
Кабельно-проводниковая продукция подразделяется на два основных типа:
- Кабели — изделия, содержащие не менее трех изолированных жил, заключенных в общую защитную оболочку

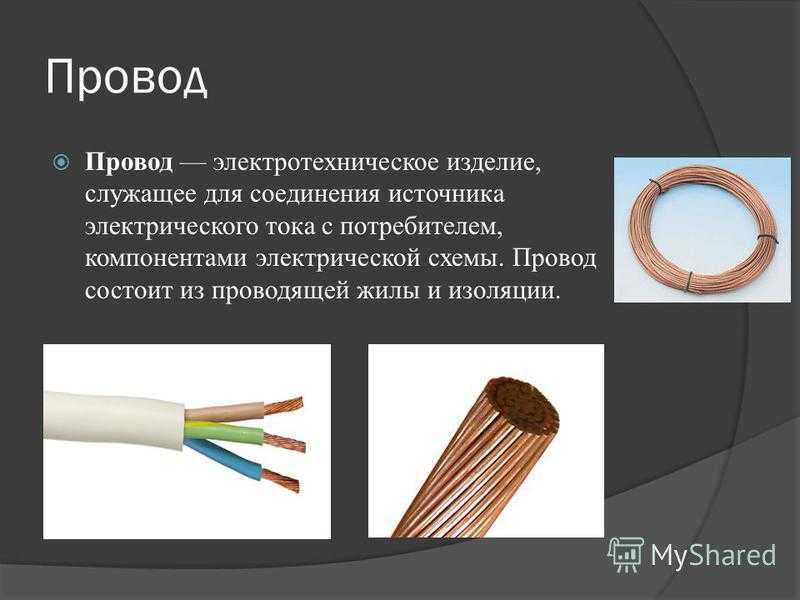

- Провода — изделия, содержащие одну или несколько скрученных или уложенных параллельно изолированных жил
По назначению кабели и провода делятся на следующие группы:
- Силовые — для передачи и распределения электроэнергии
- Контрольные — для систем контроля и управления

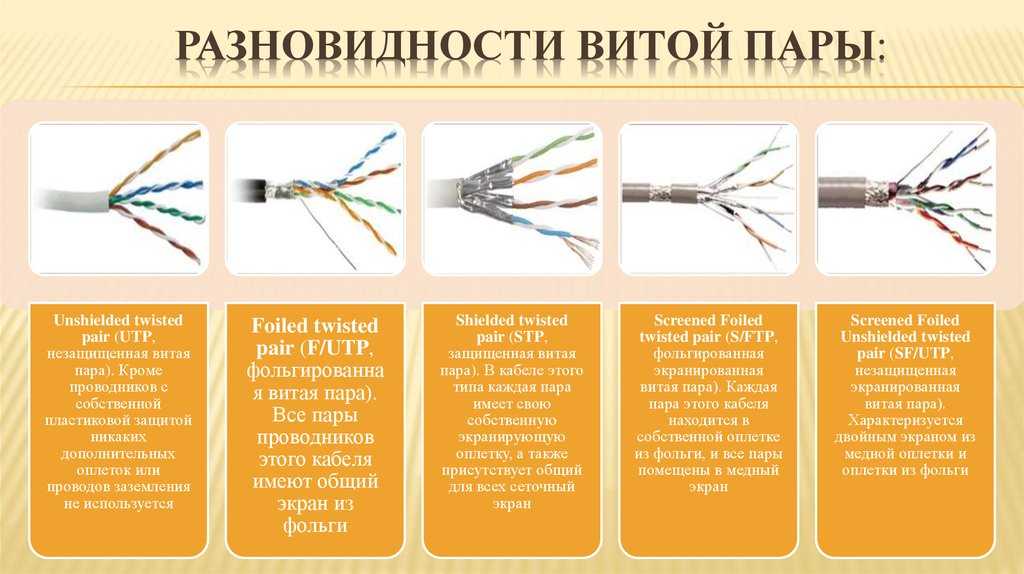

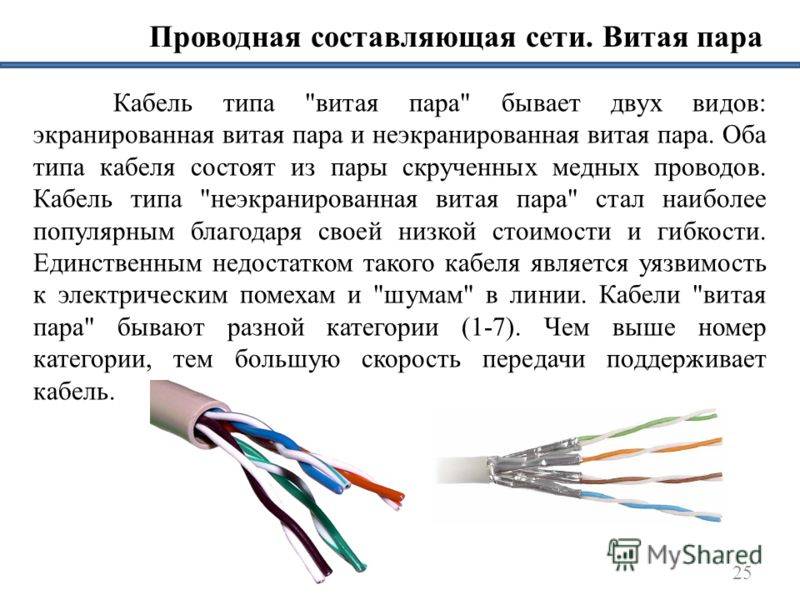

- Связи — для передачи информационных сигналов
- Монтажные — для внутренних соединений в электротехнических устройствах
- Обмоточные — для изготовления обмоток электрических машин и аппаратов

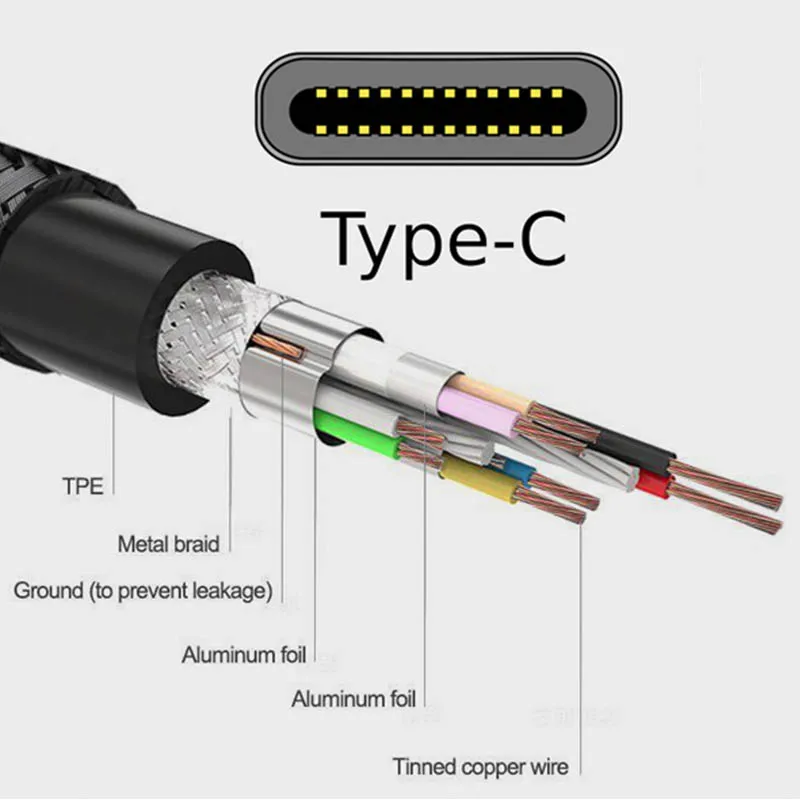

Конструкция и основные элементы кабелей и проводов
- Токопроводящая жила — для прохождения электрического тока. Изготавливается из меди или алюминия.
- Изоляция — для электрического разделения жил. Выполняется из полимерных материалов, резины, бумаги и др.
- Оболочка — для защиты изоляции от внешних воздействий. Изготавливается из пластмасс, резины, металлов.
- Защитные покровы — для дополнительной защиты. Могут включать броню, оплетки, обмотки.
Жилы бывают однопроволочными (цельными) и многопроволочными (состоящими из нескольких скрученных проволок). Многопроволочные жилы обладают большей гибкостью.
Маркировка кабелей и проводов
Маркировка кабельно-проводниковой продукции содержит информацию об их конструкции и характеристиках. Основные элементы маркировки:
- Материал жилы: А — алюминий, отсутствие буквы — медь
- Материал изоляции: В — ПВХ, П — полиэтилен, Р — резина
- Наличие оболочки: Г — голый провод без оболочки
- Защитные покровы: Б — бронированный, К — бронированный круглыми проволоками
- Число и сечение жил
- Номинальное напряжение
Например, ВВГ 3×2.5 расшифровывается как кабель с медными жилами (В), ПВХ изоляцией (В), в ПВХ оболочке (Г), трехжильный, с сечением жил 2.5 мм².

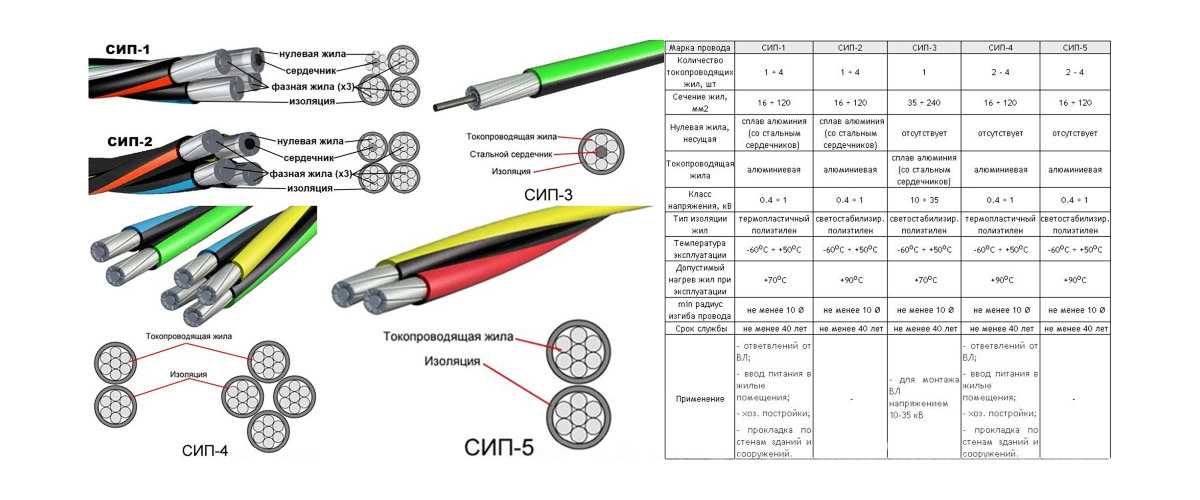

Силовые кабели: виды и применение
Силовые кабели предназначены для передачи и распределения электроэнергии в стационарных установках. Основные типы силовых кабелей:

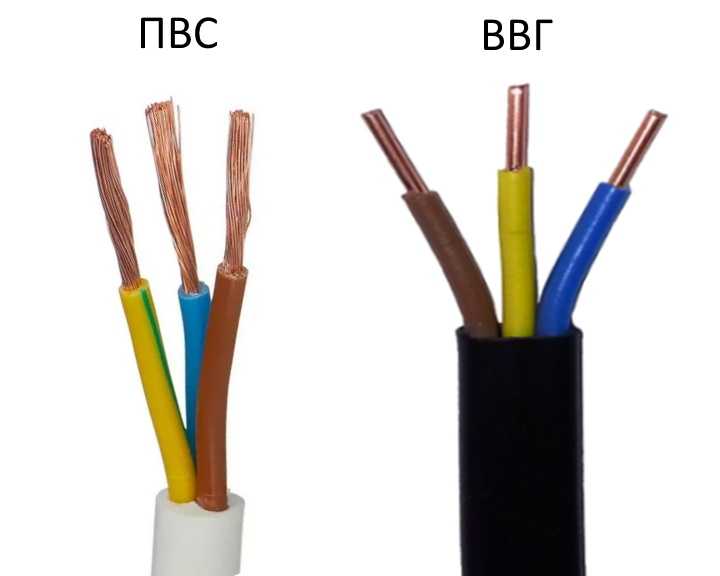

ВВГ — кабель с ПВХ изоляцией и оболочкой
Кабель марки ВВГ является одним из самых распространенных. Его основные характеристики:
- Медные жилы сечением от 1,5 до 240 мм²
- Число жил — от 1 до 5
- Номинальное напряжение — 0,66, 1 и 3 кВ
- Температура эксплуатации от -50°С до +50°С
ВВГ применяется для прокладки в кабельных сооружениях, производственных помещениях, жилых и общественных зданиях.
NYM — кабель с ПВХ изоляцией повышенной надежности
NYM — европейский аналог кабеля ВВГ с улучшенными характеристиками:
- Медные жилы сечением от 1,5 до 35 мм²
- Число жил — от 2 до 5
- Номинальное напряжение — 0,3/0,5 кВ
- Температура эксплуатации от -40°С до +70°С
NYM используется для открытой и скрытой прокладки в сухих, влажных и сырых помещениях, а также на открытом воздухе.
Контрольные и монтажные провода
Контрольные и монтажные провода применяются для электрических соединений в различных устройствах. Основные типы:
ПВ1, ПВ3 — установочные провода
Провода с медной жилой и ПВХ изоляцией для электропроводок:
- ПВ1 — однопроволочная жила
- ПВ3 — многопроволочная гибкая жила
- Сечение от 0,5 до 95 мм²
- Номинальное напряжение до 450/750 В
МГШВ — монтажный гибкий экранированный провод
Применяется для межприборного монтажа в электронной аппаратуре:
- Медная многопроволочная жила
- Изоляция из ПВХ пластиката
- Экран из медных луженых проволок
- Сечение от 0,12 до 2,5 мм²
- Номинальное напряжение до 500 В
Кабели и провода для специального применения
Для особых условий эксплуатации применяются специальные типы кабельной продукции:
КГ — гибкий силовой кабель
Предназначен для присоединения передвижных механизмов к электросетям:
- Медные многопроволочные жилы
- Резиновая изоляция и оболочка
- Число жил от 1 до 5
- Сечение от 0,75 до 185 мм²
- Номинальное напряжение 660 В
КГХЛ — кабель для холодного климата
Морозостойкий аналог кабеля КГ:
- Температура эксплуатации до -60°С
- Специальная морозостойкая резиновая изоляция
- Применяется в условиях Крайнего Севера
Как выбрать подходящий кабель или провод
При выборе кабельно-проводниковой продукции необходимо учитывать следующие факторы:
- Назначение и условия эксплуатации
- Требуемое сечение жил исходя из передаваемой мощности
- Необходимое количество жил
- Материал изоляции и оболочки
- Требования по гибкости
- Необходимость специальных защитных покровов
Правильный выбор типа кабеля или провода обеспечит надежность и безопасность электроснабжения. При сомнениях рекомендуется проконсультироваться со специалистом.
Виды кабеля
При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.
Кабель и провод
Электрические кабель и провод – это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем – прямо противоположная.Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.
Виды кабеля
Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.
Алюминий – недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.
Кроме того, жилы и контакты окисляются на воздухе.Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.
Изделия в ПВХ-изоляции
прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация.
Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.
Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.
Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.
Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.
Популярные разновидности кабеля
Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке.
Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:- первый знак обозначает материал жил;
- второй – вид изоляции;
- третий – тип оболочки;
- четвертый – наличие и разновидность брони;
- пятый – наличие и материал экрана;
- шестой содержит информацию о дополнительных характеристиках – негорючести и гибкости.
Кабель ВВГ
ВВГ – это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 – 240 кв. мм. Кабель выпускается в нескольких модификациях:КАБЭКС
Артикул: ТГ000004483
9d78d91b-8a2d-4963-ae63-71e8635ac320
Кабель ВВГнг(А)-LS 5х2,5 ок (N,РЕ)-0,66 ТГ000004483- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)5
- Основных жил5
- Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
- Сечение основных жил, мм2,50
- Вид изоляцииизоляция из ПВХ пластиката
- Материал основной жилыМедная жила
- Номинальное напряжение, AC0,66 кВ частотой 50 Гц
- Наличие защитного покроваНет
- Серия производителяВВГнг(А)-LS
- Сведения РАЭК
- Код1995778
- КлассEC003248
- НаименованиеКабель ВВГнг(A)-LS 5*2,5 ок(N,PE)-0,66 ГОСТ 31996-2012
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
- Кол-во в транспортной упаковке0
КАБЭКС
Артикул: КТП00068986
db968e9f-1d1d-4c93-bcb2-45f11ae5be90
Кабель ВВГнг(А)-LS-LTх 3х1,5 ок (N,РЕ)-0,66 КТП00068986- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)3
- Основных жил3
- Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
- Сечение основных жил, мм1,50
- Номинальное напряжение, AC0,66 кВ частотой 50 Гц
- Наличие защитного покроваНет
- Серия производителяВВГнг(А)-LS
- Сведения РАЭК
- Код1996194
- КлассEC003248
- НаименованиеКабель ВВГнг(А)-LSLTx 3*1,5 ок(N,PE)-0,66 ГОСТ 31996-2012
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
- Кол-во в транспортной упаковке1
- АВВГ – с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв.
мм;
мм;Металлист
Артикул: 161989
23175dff-5bf6-4c18-846c-2328603cc5cb
Кабель АВВГ 4х4 ок (N)-0,66- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)4
- Основных жил4
- Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
- Сечение основных жил, мм4
- Номинальное напряжение, AC0,66 кВ частотой 50 Гц
- Наличие защитного покроваНет
- Серия производителяАВВГ
- Сведения РАЭК
- Код2016863
- КлассEC003248
- НаименованиеКабель АВВГ 4х4ок (N)-0,66 Standart
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
- Кол-во в транспортной упаковке1
- ВВГнг представляет собой изделие в негорючей оболочке;
- ВВГп имеет плоскую форму.
Партнер
Артикул: 149086
03d63555-b6d7-4d23-89f1-644e153cdb90
Кабель ВВГ-Пнг(А)-LS 3х2,5 ок (N,РЕ)-0,66- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)3
- Основных жил3
- Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
- Сечение основных жил, мм2,50
- Вид изоляцииизоляция из ПВХ пластиката
- Материал основной жилыМедная жила
- Номинальное напряжение, AC0,66 кВ частотой 50 Гц
- Наличие защитного покроваНет
- Серия производителяВВГ-Пнг(А)-LS
- Сведения РАЭК
- Код1514701
- КлассEC003248
- НаименованиеВВГ-Пнг(А)-LS 3*2,5 ок-0,66
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
- Кол-во в транспортной упаковке1
Кабель NYM
NYM является зарубежным аналогом ВВГ и производится по европейским стандартам.
Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.Кабель ( бухты )
Артикул: 121987
739c5650-2dff-4551-9944-7059ffbf1423
Кабель NYM-J 3х1,5 ок-0,66 Nexans- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)3
- Основных жил3
- Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
- Сечение основных жил, мм1,50
- Вид изоляцииизоляция из ПВХ пластиката
- Материал основной жилыМедная жила
- Номинальное напряжение, AC300/500 В частотой 50 Гц
- Наличие защитного покроваНет
- Серия производителяNYM
- Сведения РАЭК
- Код1236836
- КлассEC003248
- НаименованиеNYM-J 3×1,5-0,66
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
- Кол-во в транспортной упаковке100
Кабель КГ
Аббревиатура КГ расшифровывается как «кабель гибкий».
Изделие изготавливается на основе 2 – 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от -50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.
Холдинг Кабельный Альянс
Артикул: 152715
80554ec1-29e4-4c77-93be-4b1a95f9ad6d
Кабель КГ-ХЛ 2х1,5-0,38- Основные характеристики
- Тип товараКабельно-проводниковая продукция
- Количество жил (общее)2
- Основных жил2
- Тип КППКабели для нестационарной прокладки
- Сечение основных жил, мм1,50
- Вид изоляциирезина
- Материал основной жилыМедная жила
- Номинальное напряжение, AC380 В частотой до 400 Гц
- Наличие защитного покроваНет
- Серия производителяКГ-ХЛ
- Сведения РАЭК
- Код1515724
- КлассEC003250
- НаименованиеКГ-ХЛ 2*1,5-0,66
- Дополнительные характеристики
- Единица измерениям
- Тип позицииСкладская
Кабель ВББШв
ВББШв – это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6.
Минимальное сечение каждой из жил – 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ. Варианты исполнения ВББШв:
- АВББШв – производится с использованием жил из алюминия;
- ВББШвнг – не горит;
- ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.
Виды кабелей и проводов и их назначение: описание, маркировка и классификация
Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.
Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.
Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.
Содержание статьи:
- Структурная основа кабельного изделия
- Изоляционный компонент проводов и кабеля
- Отличительные черты кабеля и проводя
- Основные типы электрических проводов
- Тип #1 — провод ПБПП (плоской формы)
- Тип #2 — модификация ПБППг
- Тип #3 — алюминиевая жила АПУНП
- Тип #4 — двух- трех- проводниковый ППВ
- Тип #5 — разновидность под маркой АППВ
- Тип #6 — алюминий АПВ с изоляцией ПВХ
- Тип #7 — модификация ПВ1 – ПВ5
- Тип #8 — соединительный шнур ПВС с ПВХ изоляцией
- Тип #9 — плоский шнур ШВВП в оболочке ПВХ
- Разновидности электрических кабелей
- Исполнение под маркой ВВГ
- Силовой гибкий кабель типа КГ
- Бронированный кабель ВБбШв
- Выводы и полезное видео по теме
Структурная основа кабельного изделия
Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта.
Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.
Классическое исполнение:
- Изоляция кабеля.
- Изоляция жилы.
- Металлическая жила – сплошная/пучковая.
Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, — пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.
От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.
Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода
Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму.
Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.
Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.
Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.
Изоляционный компонент проводов и кабеля
Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для каждой токоведущей жилы, предотвращение эффекта короткого замыкания.
Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей
В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.
Диэлектрическим материалом могут выступать:
- керамика;
- стекло;
- поливинилхлорид;
- целлулоид;
- полимеры и др.
Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.
Существует также специальное изоляционное построение, применяемое к электрическим проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.
Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок
Отличительные черты кабеля и проводя
Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.
Кабель — изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т.д.
Провод — изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.
Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник
Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.
Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.
Основные типы электрических проводов
Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения.
Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.
Тип #1 — провод ПБПП (плоской формы)
Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.
Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки
Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .
Тип #2 — модификация ПБППг
По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.
Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.
Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве
Тип #3 — алюминиевая жила АПУНП
О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта — первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.
Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством
Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.
Тип #4 — двух- трех- проводниковый ППВ
Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.
На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции
Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.
Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.
Тип #5 — разновидность под маркой АППВ
Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.
Практически полный аналог ППВ, если не рассматривать материал токоведущей части.
В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики
Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .
Тип #6 — алюминий АПВ с изоляцией ПВХ
Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).
При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения доступен в диапазоне 25-95 мм2.
Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий
Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон — от -50°С до +70°С.
Тип #7 — модификация ПВ1 – ПВ5
По сути, аналог АПВ, но выпускается исключительно с медными жилами.
Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.
Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения
Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .
Тип #8 — соединительный шнур ПВС с ПВХ изоляцией
Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 — 16 мм. Строение жил многопроволочное (пучковое).
Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения
Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.
Особенность исполнения ПВС – высокая степень гибкости.
Однако температурный режим несколько ограничен — от -25°С до +40°С.
Тип #9 — плоский шнур ШВВП в оболочке ПВХ
Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.
Плоский двухпроводной «шнур» — пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части
Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.
Разновидности электрических кабелей
Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:
- ВВГ;
- КГ;
- ВБбШв.
Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.
Исполнение под маркой ВВГ
Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 — 1000 вольт (максимально 3000 В).
Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.
Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий
Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.
Существуют несколько модификаций этого вида кабельной продукции:
- АВВГ
- ВВГнг
- ВВГп
- ВВГз
Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.
Силовой гибкий кабель типа КГ
Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.
Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики
Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.
Бронированный кабель ВБбШв
Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.
Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.
Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы
Существуют несколько модификаций этого вида:
- ВБбШвнг — негорючая изоляция;
- ВБбШвнг-LS — при горении не выделяет вредных веществ;
- АВБбШв – наличие алюминиевых жил.
Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.
Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 — металл жилы; 2) литера 2 — предназначение; 3) литера 3 — изоляция; 4) литера 4 — особенности; 5) цифра 1 — число жил; 6) цифра 2 — сечение; 7) цифра 3 — напряжение (номинал) (+)
Особенности типа материала жилы — Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.
Что касается предназначения (Литера 2), то здесь расшифровки следующие:
- «М» – под монтаж;
- «П(У)», «МГ» – под монтаж гибкий;
- «Ш» – инсталляционный; «К» – для контроля.
Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:
- «В(ВР)» – ПВХ;
- «Д» – обмотка двойная;
- «Н (НР)» – резина негорючая;
- «П» – полиэтилен;
- «Р» – резина;
- «С» – стекловолокно;
- «К» – капрон;
- «Ш» – шелк полиамид;
- «Э» – экранированная.
Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:
- «Б» – бронированный;
- «Г» – гибкий;
- «К» — оплетка проволочная;
- «О» – оплетка другая;
- «Т» – для трубной укладки.
Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:
- «нг» — негорючий,
- «з» — заполненный,
- «LS» — без хим. выделений при горении,
- «HF» – без дыма при горении.
Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.
Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)
На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:
Выводы и полезное видео по теме
Видеороликом ниже демонстрируется урок «начинающего электрика».
Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:
Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.
Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.
Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.
Блог LaMorte
07.03.2019
33 комментария
Ручка и трубка
Ручка и трубка Проводка с ручкой и трубкой была самым первым типом бытовой проводки, которая была установлена.
В нем используется только два проводника на цепь, а это значит, что нет заземляющего проводника, что само по себе является причиной для его отрыва.
Есть несколько причин, по которым его следует заменить:
1. Он очень старый и, следовательно, хрупкий.
2. Эти провода греются сильнее, чем современные электрические схемы, поэтому нельзя ставить изоляцию в стене вокруг них. Это означает, что вы не можете изолировать свой чердак или внешние стены. Если вы это сделаете, это серьезная опасность пожара.
3. Скорее всего провода перегружены. Новые дома имеют в среднем от 20 до 42 контуров. Когда ручка и трубка были вставлены, никто даже не предполагал, какую электрическую нагрузку вы будете на них возлагать. В то время в большинстве домов было в лучшем случае четыре цепи.
4. Коробки, в которых размещалась проводка ручки и трубки, розетки и лампы, слишком малы. Изоляция на проводах неизбежно разрушится и вызовет короткое замыкание.
5. Малейшее повреждение проводки, например, замена лампы или розетки, само по себе может привести к пожару из-за ее хрупкости.
6. Проводка не имеет цветовой маркировки, поэтому очень вероятно, что лампы или розетки подключены наоборот.
7. Это гораздо большая опасность поражения электрическим током, чем новая проводка.
8. Это большой . Многие страховые компании не будут покрывать или отменят вашу страховку домовладельцев.
9. Это действительно снижает стоимость вашего дома, многие люди откажутся покупать тот, в котором он есть.
10. Для правильной работы некоторых электронных устройств требуется заземляющий провод, поэтому вы можете подвергать свои гаджеты чрезмерной нагрузке.
11. Ваша безопасность и ваша семья находятся под угрозой.
Лучше всего найти квалифицированного электрика или подрядчика и разработать план. Если вы не сносите все внутренние стены, чтобы обнажить провода, довольно сложно заменить их новой проводкой. Возможно, будет проще заменить одну цепь за раз, потому что для завершения каждой секции требуется время.
Стены иногда можно «выловить», что означает стратегический поиск способов протянуть новые провода с минимальным повреждением стен.
Стоит он недешево, но в итоге выглядит так, как будто он был там всегда.
Другой вариант – использование кабелепровода с проволочной формой. Некоторым это не нравится из эстетических соображений, но, вероятно, это дешевле. Как только все ручки и трубки будут постоянно обесточены, вы сможете нормально (и безопасно) изолировать свой дом.
Вы будете спать лучше, зная, что электропроводка в вашем доме не бомба замедленного действия.
Тканевый провод
Это пример проводки с тканевой изоляцией, где ткань непосредственно наматывается на металлический проводник. По сути есть два типа. Один тип имеет заземляющий проводник. Другой нет. Тканевый провод без дополнительного провода заземления не позволяет использовать трехконтактные розетки без защиты от замыкания на землю. Одно можно сказать наверняка. Эти провода довольно старые. Их не устанавливали в домах более 50 лет. Проводка имеет очень старую прорезиненную изоляцию и бумагу, которая, скорее всего, уже пришла в негодность.
Если у вас есть проводка такого типа, я бы отдал ее на оценку профессионалу, чтобы определить ее целостность и определить, что вы можете сделать, чтобы снизить риск возгорания или ее необходимо переделать.
Второй тип матерчатого провода имеет дополнительный провод, называемый заземляющим проводом оборудования, или просто заземленным большинством людей. Этот провод является шагом вперед по сравнению с 2-проводным. Вы можете использовать розетки с тремя штырями, и провод немного безопаснее. Я бы оценил его, чтобы определить, не гниет ли изоляция. Если вы двигаете провода в коробке, а изоляция начинает отваливаться, то нужно что-то делать. Существует реальная пожароопасность. Старый дом со старой проводкой требует квалифицированной оценки для разработки плана по повышению безопасности.
Также возможно, что с проводкой все в порядке, и ее вообще не нужно обновлять. Однако, скорее всего, у вас недостаточно цепей, и вы отключаете выключатели. Во многих случаях добавление нескольких новых цепей для снятия нагрузки со старых может очень помочь.
Дуговые выключатели могут быть недорогим краткосрочным решением для противопожарной защиты старой проводки. В случае неисправности они разомкнут цепь быстрее, чем обычный выключатель. Это может быть временное решение до тех пор, пока не будут установлены новые схемы вместо старых.
Romex — Электропроводка для современного дома
Romex — это наиболее распространенный тип электропроводки в жилых помещениях. На этом изображении мы видим провод калибра 12, заключенный в желтую оболочку, провод калибра 14 белого цвета Romex — современный стандарт бытовой электропроводки. Его техническое название — неметаллический кабель или кабель NM. Новейший вид — NM-B. NM-B — это новый стандарт, поэтому, если у вас установлена новая проводка, вы получите именно его.Важно знать, что эта проводка при правильном монтаже очень надежна и должна прослужить десятилетия.
В отличие от ручки и трубки или какой-либо старой матерчатой проводки, у romex всегда есть заземляющий провод, что делает его более безопасным как с точки зрения пожаробезопасности, так и с меньшей вероятностью допустить, чтобы кто-то был поражен электрическим током.
Внешняя оболочка скользкая и упрощает установку. Единственная проблема заключается в том, что кабель относительно мягкий и может быть поврежден гвоздем или шурупом, вбитым в стену. Важно знать, что если вы видите электрика, устанавливающего romex, то он должен проходить через самый центр шпилек.
Расстояние от торца шпильки с обеих сторон должно составлять 1 1/4 дюйма. Если это невозможно, необходимо надеть на проволоку защиту для гвоздей (стальную пластину), чтобы никто не мог ее использовать. гвоздь или шуруп.
Во всех новых жилых установках дуговые выключатели требуются в большинстве цепей в вашем доме. Эти выключатели не сработают, если провод поврежден или неправильно установлен. Рекомендуется иметь их поставить в существующих домах, потому что они действительно помогают предотвратить электрические пожары.0003
Хорошей новостью является то, что если вы видите, что ваша сервисная панель заполнена проводами romex, вы можете быть уверены, что проводка не такая уж старая и уж точно не гниющая.
Металлический кабель
Металлический кабель — MC в основном используется в коммерческих условиях, но может также использоваться в жилых помещениях, где проводка должна быть более защищенной Металлический кабель — BXНередко см. металлические кабели в домах. Если вы посмотрите на свою сервисную панель, вы обычно увидите, что проводка выходит наружу, если только ваша панель не утоплена.
Старый тип металлического кабеля называется кабелем BX. Кабель BX имеет очень прочную стальную внешнюю оболочку.
Внутри этих кабелей не было заземляющего провода. Вместо этого в качестве заземляющего пути используется сама внешняя оболочка.
Есть хорошие и плохие новости об этом типе кабеля. Хорошей новостью является то, что он очень прочный, и в случае короткого замыкания он должен отключить прерыватель с очень низкой вероятностью возникновения пожара. Плохая новость заключается в том, что изоляция отдельных проводов не так долговечна, как новая изоляция.
Следовательно, из-за его возраста нередко открывать коробку с лампочкой, выключателем или розеткой и обнаруживать, что при перемещении проводов изоляция начинает крошиться. Если это так, то проводку следует обновить.
Я рекомендую домовладельцам в краткосрочной перспективе немедленно установить дуговые выключатели, чтобы обеспечить некоторую защиту цепей. Не стоит рисковать электрическим пожаром. Скорее всего, в старом доме стены выполнены из дерева и гипса, и они не такие огнеупорные, как более новая конструкция.
Металлический кабель — MC
Кабель MC новее, чем BX. У них есть отдельный провод заземления, и это хорошо. Эти кабели прочнее своих неметаллических собратьев. следовательно, они более устойчивы к гвоздям или шурупам, а также к другим случайным контактам. Его часто можно увидеть в гаражах и недостроенных подвалах. неметаллические кабели, как правило, не должны прокладываться на поверхностях, где они подвержены повреждениям, поэтому предпочтительным методом являются кабели MC/AC.
Национальные электротехнические нормы и правила требуют несколько отличий для металлических кабелей от неметаллических кабелей. Во-первых, коробки должны быть металлическими и иметь соответствующие разъемы. Коробки также должны быть соединены (заземлены). внешняя оболочка кабелей MC не считается путем заземления, поэтому зеленый винт должен соединять провод заземления с коробкой.
Оболочка кабелей MC считается и имеет правильный путь заземления, поэтому для него не требуется соединительный винт в коробке. Ни в коем случае нельзя прокладывать металлический кабель к пластиковой коробке. Однако можно использовать металлическую коробку с неметаллической проводкой.
33 комментария
Типы электрических проводов: THHN, THWN, Romex и XHHW
В мире строительных проводов есть несколько распространенных вариантов, которые на первый взгляд кажутся очень похожими. Здесь мы рассмотрим некоторые из наиболее распространенных из них; THHN, THWN, Romex и XHHW.
Это руководство поможет объяснить различия и сделает ваш выбор провода более простым.
Что такое THHN Wire?
Термопластичный высокотермостойкий провод с нейлоновым покрытием (THHN) представляет собой одножильный провод с изоляцией из ПВХ и нейлоновой оболочкой. Он обычно используется в кабелепроводе в качестве электрического провода для зданий. Благодаря термостойкости и маслостойкости провод THHN подходит для электроприборов и станков.
Магазин THHN Wire
Что такое THWN Wire?
THWN по сути то же самое, что и THHN, и эти два значения часто используются взаимозаменяемо. THWN также представляет собой одножильный провод с изоляцией из ПВХ и нейлоновой оболочкой.
Магазин THHW Wire
THHN и THWN Wire
Ключевое отличие состоит в том, что буква «W» в названии указывает на водонепроницаемость. THWN имеет рейтинг
.
температуры до 90°C во влажных условиях против 75°C для THHN.
| THHN | THWN | ТНВН-2 |
|---|---|---|
| T = термопласт | T = термопласт | T = термопласт |
| HH = высокая термостойкость | H = термостойкость Вт = Водонепроницаемость | H = термостойкость Вт = Водонепроницаемость |
| N = нейлоновое покрытие | N = нейлоновое покрытие | N = нейлоновое покрытие |
| Номинальная температура = 90°C (сухой) | Температурный диапазон = 90°C (сухой), 75°C (влажный) | Номинальная температура = 90°C (сухая и влажная) |
Что такое провод Romex?
Когда мы думаем о Romex, мы чаще всего имеем в виду торговую марку кабеля с термопластовой оболочкой (TPS).
Romex часто используется в качестве жилой электропроводки для электрических цепей и освещения. Обычно мы думаем об определенном типе Romex, который известен своей неметаллической оболочкой и главным образом используется в качестве ответвления проводки. Он называется Romex NM-B.
Купить Кабель NM-B
THHN и провод Romex
Romex представляет собой несколько проводов THHN, соединенных вместе в одной оболочке из ПВХ. Есть несколько очень важных различий, когда дело доходит до соответствия коду. Прокладка кабеля Romex (или кабеля NM-B других марок) не допускается в коммерческих целях или в жилых домах выше трех этажей. Romex также может представлять некоторые проблемы при установке с кабелепроводом, так как может потребоваться кабелепровод большего размера по сравнению с тем же калибром THHN. В некоторых сообществах использование Romex запрещено, поэтому перед использованием обязательно ознакомьтесь с местными кодами.
Что такое провод XHHW?
Высокотермостойкий и водостойкий провод из сшитого полиэтилена (сокращенно XHHW) представляет собой одножильный электрический провод, используемый в основном для коммерческих и промышленных зданий.
