Tip122 параметры: TIP122, Транзистор NPN Darlington 100В 5А [TO-220], ST Microelectronics

Содержание

аналоги отечественные, характеристики транзистора, микросхема, даташит, аналог

Содержание:

  • Технические характеристики
    • Электрические
  • Производители
  • Справка об аналогах биполярного низкочастотного npn транзистора TIP122.
  • Добавить аналог транзистора TIP122.
  • Другие разделы справочника:
  • TIP122FP Datasheet (PDF)
  • Аналоги
  • Биполярный транзистор TIP122F — описание производителя. Основные параметры. Даташиты.
  • TIP122F Datasheet (PDF)
  • TIP122F Datasheet (PDF)
  • Примеры использования
    • Усилитель низкой частоты
    • Автоматический регулятор скорости вращения вентилятора

Технические характеристики

Приведем технические характеристики на транзистор TIP122. Основными для данного устройства считаются:

  • Предельное напряжение между коллектором и эмиттером — 100 В;
  • Максимальное напряжение между коллектором и базой — 100 В;
  • Допустимое напряжение между эмиттером и базой — 5 В;
  • Рассеиваемая мощность до 65 Вт;
  • Коэффициент усиления по току (hfe) от 1000;
  • Максимальный ток коллектора — 8 А;
  • Диапазон рабочих температур -65…+160 0 С, у кристалла до 150 0 С.

Электрические

При проектировании схем с транзистором TIP122 нужно учитывать, что прибор не должен работать в условиях, превышающих рекомендуемые производителем. Длительное воздействие напряжений, выше этих значений, может отрицательно сказаться на работоспособности устройства. Ниже, в таблице, приведены его электрические параметры для температуры 25 0 С.

Обязательно обращайте внимание на температурные показатели

Производители

Транзистор s8050 чем заменить

DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co. Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.

,Ltd.

ГлавнаяО сайтеТеорияПрактикаКонтакты

Высказывания: Власть теряет все свое очарование, если ею не злоупотреблять. Поль Валери

Справка об аналогах биполярного низкочастотного npn транзистора TIP122.

2n5401 транзистор характеристики аналог

Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121;

транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414;

дата записи: 2017-08-14 04:00:51

дата записи: 2017-10-09 13:23:17

дата записи: 2019-05-18 11:56:53

Добавить аналог транзистора TIP122.

Характеристики транзистора s8050

Вы знаете аналог или комплементарную пару транзистора TIP122? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

  Гост 24607 88 преобразователи частоты полупроводниковые

TIP122FP Datasheet (PDF)

1.1. tip122fp tip127fp.pdf Size:270K _st

TIP122FP
TIP127FP

COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
STMicroelectronics PREFERRED
SALESTYPES
FULLY INSULATED PACKAGE (U. L.
COMPLIANT) FOR EASY MOUNTING
DESCRIPTION
The TIP122FP is a silicon Epitaxial-Base NPN
power transistor in monolithic Darlington
configuration mounted in Jedec TO-220FP fully
3
2
molded isolated package. It is intented for use in
1
pow

1.2. tip122fp tip127fp .pdf Size:29K _st

TIP122FP
TIP127FP
COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
SGS-THOMSON PREFERRED SALESTYPES
FULLY MOLDED ISOLATED PACKAGE
2000 V DC ISOLATION (U.L. COMPLIANT)

DESCRIPTION
The TIP122FP is a silicon epitaxial-base NPN
power transistor in monolithic Darlington
configuration Jedec TO-220FP fully molded
isolated package, intented for use in power linear
3
2
and switching a

 3.1. tip122f 127f.pdf Size:94K _cdil

Continental Device India Limited
An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company
NPN/PNP SILICON POWER DARLINGTON TRANSISTORS TIP122F NPN
TIP127F PNP
TO-220FP
B
C
E
Designed for General-Purpose Amplifier and Low-Speed Switching Applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25deg C)
DESCRIPTION SYMBOL VALUE UNIT
Collector -Base Voltage VCBO 100 V
Collector -Emitter Voltage V

Аналоги

Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.

Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.

Имеется также отечественный аналог TIP127 — КТ8115А.

Рекомендуемая комплементарная пара – TIP122.

Биполярный транзистор TIP122F — описание производителя. Основные параметры. Даташиты.

Наименование производителя: TIP122F

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 65
W

Макcимально допустимое напряжение коллектор-база (Ucb): 100
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 5
A

Предельная температура PN-перехода (Tj): 150
°C

Ёмкость коллекторного перехода (Cc): 200
pf

Статический коэффициент передачи тока (hfe): 1000

Корпус транзистора: TO-220FP

TIP122F


Datasheet (PDF)

1. 1. tip122fp tip127fp.pdf Size:270K _st

TIP122FP
TIP127FP

COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
STMicroelectronics PREFERRED
SALESTYPES
FULLY INSULATED PACKAGE (U.L.
COMPLIANT) FOR EASY MOUNTING
DESCRIPTION

The TIP122FP is a silicon Epitaxial-Base NPN
power transistor in monolithic Darlington
configuration mounted in Jedec TO-220FP fully
3
2
molded isolated package. It is intented for use in
1
pow

1.2. tip122fp tip127fp .pdf Size:29K _st

TIP122FP
TIP127FP
COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
SGS-THOMSON PREFERRED SALESTYPES
FULLY MOLDED ISOLATED PACKAGE
2000 V DC ISOLATION (U.L. COMPLIANT)
DESCRIPTION
The TIP122FP is a silicon epitaxial-base NPN
power transistor in monolithic Darlington
configuration Jedec TO-220FP fully molded
isolated package, intented for use in power linear
3
2
and switching a

 1. 3. tip122f 127f.pdf Size:94K _cdil

Continental Device India Limited

An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company
NPN/PNP SILICON POWER DARLINGTON TRANSISTORS TIP122F NPN
TIP127F PNP
TO-220FP
B
C
E
Designed for General-Purpose Amplifier and Low-Speed Switching Applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25deg C)
DESCRIPTION SYMBOL VALUE UNIT
Collector -Base Voltage VCBO 100 V
Collector -Emitter Voltage V

Другие транзисторы… CSD545D
, CSD545E
, CSD545F
, CSD545G
, CSL13002
, MZT122
, MZT127
, MZT2955
, BF494
, TIP127F
, TIP2955F
, TIP2955HVF
, TIP3055F
, TIP3055HVF
, TIP33AF
, TIP33BF
, TIP33CF
.

TIP122F Datasheet (PDF)

1.1. tip122fp tip127fp.pdf Size:270K _st

TIP122FP
TIP127FP

COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
STMicroelectronics PREFERRED
SALESTYPES
FULLY INSULATED PACKAGE (U. L.
COMPLIANT) FOR EASY MOUNTING

DESCRIPTION
The TIP122FP is a silicon Epitaxial-Base NPN
power transistor in monolithic Darlington
configuration mounted in Jedec TO-220FP fully
3
2
molded isolated package. It is intented for use in
1
pow

1.2. tip122fp tip127fp .pdf Size:29K _st

TIP122FP
TIP127FP
COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
SGS-THOMSON PREFERRED SALESTYPES
FULLY MOLDED ISOLATED PACKAGE
2000 V DC ISOLATION (U.L. COMPLIANT)
DESCRIPTION
The TIP122FP is a silicon epitaxial-base NPN
power transistor in monolithic Darlington
configuration Jedec TO-220FP fully molded
isolated package, intented for use in power linear
3
2
and switching a

 1.3. tip122f 127f.pdf Size:94K _cdil

Continental Device India Limited
An ISO/TS 16949, ISO 9001 and ISO 14001 Certified Company
NPN/PNP SILICON POWER DARLINGTON TRANSISTORS TIP122F NPN

TIP127F PNP
TO-220FP
B
C
E
Designed for General-Purpose Amplifier and Low-Speed Switching Applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25deg C)
DESCRIPTION SYMBOL VALUE UNIT
Collector -Base Voltage VCBO 100 V
Collector -Emitter Voltage V

Примеры использования

Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.

Усилитель низкой частоты

Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.

Автоматический регулятор скорости вращения вентилятора

Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.

Температурный датчик LM335 ориентирован на работу при  -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.

В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.

Блок питания на 10 А с регулируемым током и термометром

Опубликовано: 24.01.2020


Решил сделать простой блок питания на ток более 10 Ампер (заодно с функцией заряда и разряда любых аккумуляторов, в том числе от авто). Чтобы не усложнять дело, использовал пару транзисторов плюс LM317. Блок питания работал, но нужно было его усилить, поэтому добавил ещё пару транзисторов. Блок питания после 30 минут работы с 10 А и принудительном охлаждении достиг вполне терпимой температуры. Единственно мост немного грелся, но по документации он может выдерживать температуру до 150 C, поэтому все равно.

  • Схема БП на 10 Ампер
  • Параметры блока питания
  • Схема и параметры термометра
  • Список элементов схемы

Схема БП на 10 Ампер

Чтобы нагрузить источник питания 12 амперами, добавил к нагрузке мотор-редуктор, который во время блокировки тянет около 2 А и ничего — держит.

Схема принципиальная Блока питания на ток 10А

Далее пришла в голову мысль, чтобы добавить светодиодный термометр в этот блок питания, так как были все необходимые компоненты. И вот после сборки получилось такое полезное дело: Блок питания 10 А с ограничением тока, искусственной нагрузкой и термометром.

В качестве вольтметра обычный цифровой модуль, который купил для предыдущего источника питания, но, к сожалению, оказалось, что у него должно быть гальванически развязанное напряжение.

Параметры блока питания

  • Источник питания даст на выходе 1.2…19 В
  • Кратковременная мощность (ток) 10 A
  • Постоянная мощность 8 А транзисторы TIP122 4 шт.
  • Трансформатор ТС 170

Искусственная нагрузка регулирование 0..8 A. Входное напряжение 10 … 24 В

Схема и параметры термометра

Схема термометра на ICL7107

  • Светодиодный термометр с напряжением питания + 5 В.
  • Потребляемый ток термометром 200 мА.
  • Работа и измерение датчика температуры: -25 C до + 125 C.
  • Чтение датчика 3 раза в секунду.
  • Размеры: 65 x 60 x 15 мм
  • Индикация на дисплее : 2.5 + 1

Основным преимуществом этого решения является очень простая схема и представление результатов на легко читаемом светодиодном дисплее — отлично видном на расстоянии или в темноте.

Важнейшим компонентом решения является чип ICL 7107. Калибровка проста: сначала датчик помещают в ледяную воду, т.е. температура составляет около 0 С, устанавливаем потенциометры на дисплее 0, затем помещаем датчик в кипящую воду — температура приближается к 100 С и устанавливается на дисплее 100. Для точной калибровки между крайними значениями лучше всего подойдет обычный термометр.

Список элементов схемы

  • R1 — 100K
  • R2 — 1M
  • R3 — 220K
  • R4 — 47K
  • R5 — 22K
  • R6 — 330R
  • R7 — 10K
  • R8 — 220R
  • P1, P2 — 100K
  • C1 — 120 пФ
  • C2, C6 — 100 нФ
  • C3 — 10 нФ
  • C4 — 470 нФ
  • C5 — 220 нФ
  • C7 — 22 мкФ
  • D1 — 1N4148
  • D2 — BAT 42
  • T1 — BC547B
  • IO1 — ICL7107
  • T — любой кремниевый транзистор
  • Q1, Q2 — светодиодные дисплеи

Вот такая получилась универсальная штука для радиолюбительской лаборатории. Работает и как мощное зарядно-разрядное устройство, и как электронная нагрузка, и как обычный регулируемый блок питания.

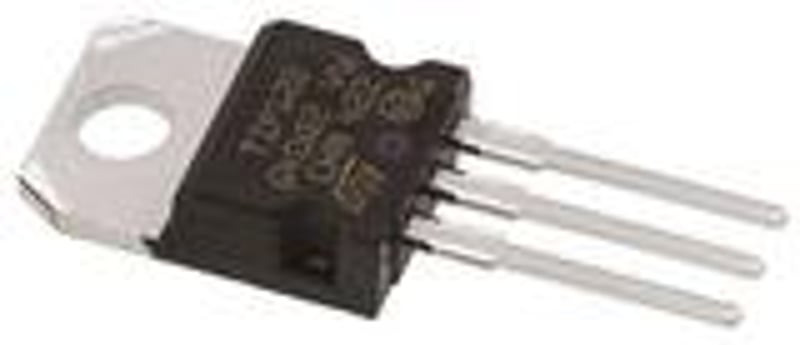

TIP122 STMicroelectronics | Дискретные полупроводниковые продукты

Показанное изображение является только представлением. Точные характеристики должны быть получены из технического паспорта продукта.

Digi-Key Part Number

497-2543-5-ND

Manufacturer

STMicroelectronics

Manufacturer Product Number

TIP122

Описание

TRANS NPN DARL 100V 5A до 220

.

Биполярный (BJT) транзистор NPN-Darlington 100 В 5 A 2 Вт Сквозное отверстие TO-220

Код заказчика
Datasheet  Datasheet

Product Attributes

Type

Description

Select

Category

Discrete Semiconductor Products

Transistors

Биполярный (BJT)

Одиночные биполярные транзисторы

Производитель

STMicroelectronics

Series

Package

Product Status

Active

Transistor Type

NPN — Дарлингтон

Ток — коллектор (Ic) (макс. )

5 A

Voltage — Collector Emitter Breakdown (Max)

100 V

Vce Saturation (Max) @ Ib, Ic

4V @ 20mA, 5A

Current — Collector Cutoff (Max)

Усиление тока постоянного тока (HFE) (мин) @ IC, VCE

1000 @ 3A, 3V

. — максимальный0020

Frequency — Transition

Operating Temperature

150°C (TJ)

Mounting Type

Through Hole

Упаковка/кейс

ТО-220-3

Комплект поставки поставщика

ТО-220

5

Base Product Number

TIP122

Documents & Media

Resource Type Link
Datasheets TIP120-122, TIP125-127
Другие сопутствующие документы TIP122 Просмотреть все характеристики
Рекомендуемый продукт Мощные биполярные транзисторы
HTML Datasheet TIP120-122, TIP125-127
EDA Models TIP122 by Ultra Librarian

Environmental & Export Classifications

Attribute Description
RoHS Status Соответствует ROHS3
Уровень чувствительности к влаге (MSL) 1 (без ограничений)
Статус REACH REACH Не затрагивается
ECCN EAR99
HTSUS 8541. 29.0095

Quantity

All prices are in USD

Tube

Qty Unit Price Ext Price
1 $0.82000 $0.82
10 $0.72400 $7.24
100 $0.55510 $55.51
500 $0.43884 $219.42
1,000 $0.35107 $351.07
2,000 $0.31816 $636.32
5,000 $0.31050 $1,552.50

TIP122 — Даташит PDF — Цена — Транзисторы — Биполярные (BJT) — Одинарные — ON Semiconductor

  • Все продукты
  • Дискретные полупроводниковые изделия
  • Транзисторы — биполярные (BJT) — одинарные
  • TIP122

Нет в наличии для покупки онлайн? Хотите более низкую оптовую цену? Отправьте RFQ, мы ответим немедленно

Технические характеристики TIP122

ON Semiconductor  TIP122 технические характеристики, атрибуты, параметры и детали с аналогичными характеристиками Silicon Labs SI1084-A-GM.

~CJ5 -650015
Атрибут продукта Значение атрибута
Категория Транзисторы — биполярные (BJT) — одинарные
Производитель ПО Полупроводник
Статус жизненного цикла ПОСЛЕДНИЕ ПОСТАВКИ (Последнее обновление: 1 неделю назад)
Покрытие контактов Олово
Mount Through Hole
Mounting Type Through Hole
Package / Case TO-220-3
Number of Pins 3Pins
Комплект поставки TO-220AB
Масса 1,214012 г
Рабочая температура
Упаковка Трубка
Опубликовано 2007
. Макс. рабочая температура 150°C
Мин. рабочая температура -65°C
Номинальное напряжение постоянного тока 100V
Max Power Dissipation 2W
Current Rating 5A
Base Part Number TIP12*
Number of Elements 1Element
Полярность NPN
Напряжение 100 В
Конфигурация элемента Одиночный
Product Attribute Attribute Value
Current 5A
Power Dissipation 65W
Power — Max 2W
Тип транзистора NPN — Darlington
Напряжение коллектор-эмиттер (VCEO) 100 В
Max Collector Curance 200 мкА
Усиление тока DC (HFE) (мин) @ IC, VCE 1000 @ 3A 3V
CURCE -COLLECTER COLLECT
VCE Saturation (MAX) @ IB, IC 4V @ 20MA, 5A
Напряжение разбивки излучателя коллекционера 100 В
Voltage — Collecter EMELTER (максимальный0015 100V
Ток — Коллекционер (IC) (MAX) 5A
Коллектор. Напряжение (VCBO) 100 В
Базовое напряжение эмиттера (VEBO) 5 В
hFE Min 10100
Непрерывный ток коллекционера 5A
Высота 9,4 мм
Длина 10,67 мм WIW
REACH SVHC Нет SVHC
Статус RoHS Не соответствует RoHS
Бессвинцовый Бессвинцовый

Осталось Посмотреть Аналогично

Документы TIP122

Загрузите спецификации и документацию производителя для СОВЕТ122

  • DataShats
    TIP120-22 TIP120-22, TIP125-27 TO220B03 PKG.0877 Конструкция/спецификация PCN Изменения конструкции радиатора 24 февраля 2014 г. Логотип 17 августа 2017 г.
  • Упаковка PCN
    Обновление штрих-кода ленты и коробки/катушки 07 августа 2014 г.

Другие включают «ТИП12» части

Следующие части включают ‘СОВЕТ12’

9001-220-3

6 TIP10015
Деталь № Производитель Упаковка Наличие
TIP122 NTE Electronics, Inc.
TIP121 Rochester Electronics, LLC TO-220-3 17698
TIP126 Central Semiconductor Corp TO-220-3 11808
TIP122 Bourns
TIP122 на SemiConductor до-220-3 на SemiConductor.0015 105594
TIP127 ON Semiconductor TO-220-3 40
TIP126 STMicroelectronics TO-220-3 7042
TIP12C Fairchild Semiconductor
TIP125 Central Semiconductor Corp TO-220-3 6709
ТО-220-3 15535

Клиенты также просмотрели

Популярный поиск

Ниже приведен популярный раздел поиска.

SZH-002T-P0.5LSM6DS3TRATMEGA328P-AUSTM32F072CBT6STM32F103RET6DEM9PNMBK52STM32F407VGT6BMM150MK64FN1M0VLQ12W5500

Лучшие продажи

BM04B-SRSS-TB(LF)(SN)

JST Sales America Inc. , 1 мм, 4 контакта(-ер), Hylsstickpropp, SH Serien

$0 . 20441 ( за 1К)

Рекомендуемые производители

Популярные категории

Реле Интегральные схемы конденсаторы Встроенные — ПЛИС Резисторы Катушки индуктивности, катушки, дроссели RF/IF и RFID Датчики, Преобразователи Изоляторы Дискретные полупроводниковые продукты Соединители, межсоединения

Проблема с оплатой

Способ оплаты можно выбрать из четырех способов, показанных ниже: TT заранее (банковский перевод), Western Union, кредитная карта, PayPal.

Отличный сервис

Professional Platform

Широкий выбор продуктов

Различные способы оплаты

Только оригинальные компоненты

Доставка на полной скорости

Гарантия качества 365 дней

Общая проблема

Если у вас есть какие-либо вопросы, вы можете быстро связаться с нами одним из следующих способов:

Тел.: 00852-9140 9162

Тел.: 00852-8170 3377

Электронная почта: [email protected]

Айви Чен

Вивиан Лю

Рокси Чжэн

Руководство по покупкам

Доставка Срок доставки Посылки будут доставлены в течение 1-2 дней с даты поступления всех товаров на наш склад. Товары в наличии могут быть отправлены в течение 24 часов. Срок доставки зависит от способа доставки и пункта назначения доставки.
Стоимость доставки Стоимость доставки зависит от размера, веса и пункта назначения посылки. JAK предлагает конкурентоспособные варианты доставки через ведущих перевозчиков DHL, FedEx и UPS. Мы также предлагаем услуги счета доставки для клиентов, которые хотят получать счета непосредственно за доставку.
Способы доставки
Отслеживание доставки Как только компоненты будут доставлены, номер отслеживания будет немедленно отправлен по электронной почте. Номер отслеживания также можно найти в истории заказов.
Возврат Возврат Все возвраты должны быть произведены в течение 60 дней с даты выставления счета и сопровождаться оригинальным номером счета, гарантийным талоном, изображением деталей и кратким пояснением или протоколом испытаний с указанием причины отказа. возвращаться. Возвраты не принимаются по истечении 60 дней. Возвращаемый товар должен быть в оригинальной упаковке и в состоянии, пригодном для продажи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
