Какие основные параметры и характеристики имеет транзистор TIP31C. Как правильно использовать TIP31C в схемах. Какие существуют аналоги TIP31C. На что обратить внимание при выборе TIP31C для проекта.
Основные характеристики транзистора TIP31C
TIP31C — это мощный биполярный NPN-транзистор в корпусе TO-220. Он широко применяется в схемах усиления и коммутации средней мощности. Рассмотрим его ключевые параметры:
- Максимальное напряжение коллектор-эмиттер: 100 В
- Максимальный постоянный ток коллектора: 3 А
- Максимальная рассеиваемая мощность: 40 Вт (с радиатором)
- Коэффициент усиления по току: 10-50 при Ic = 3 А
- Максимальная частота: 3 МГц
- Корпус: TO-220
Благодаря высокой мощности и току TIP31C отлично подходит для управления нагрузками вроде двигателей, реле, ламп. При этом он сохраняет хорошие частотные свойства для аудиоприменений.
Цоколевка и назначение выводов TIP31C
Транзистор TIP31C имеет 3 вывода в стандартном корпусе TO-220:
- База (B) — управляющий электрод
- Коллектор (C) — силовой электрод, подключается к нагрузке
- Эмиттер (E) — общий электрод, обычно заземляется
При монтаже важно правильно определить выводы. Металлическая пластина корпуса соединена с коллектором, что нужно учитывать при использовании радиатора.
Области применения TIP31C
Благодаря своим характеристикам TIP31C находит применение в следующих областях:
- Выходные каскады усилителей звуковой частоты
- Импульсные источники питания
- Драйверы электродвигателей
- Управление реле, соленоидами, лампами
- Стабилизаторы напряжения
- ШИМ-контроллеры
TIP31C хорошо подходит для схем, где требуется коммутация токов до 3А при напряжениях до 100В. При этом он обеспечивает достаточно высокое быстродействие.
Особенности использования TIP31C в схемах
При проектировании схем с TIP31C следует учитывать некоторые нюансы:- Требуется радиатор при рассеиваемой мощности более 2 Вт
- Рекомендуется использовать токоограничивающий резистор в цепи базы
- Для защиты от перенапряжений желательно применять шунтирующий диод
- При индуктивной нагрузке нужен обратный диод параллельно нагрузке
- Максимальная температура перехода не должна превышать 150°C
Правильное применение этих мер позволит обеспечить надежную и долговременную работу транзистора в схеме.
Аналоги и замены TIP31C
В случае отсутствия TIP31C его можно заменить следующими аналогами:
- KТ817В, КТ817Г — отечественные аналоги
- BD241, BD243 — аналоги в корпусе TO-220
- 2N3055 — классический силовой транзистор
- MJE3055T — улучшенная версия 2N3055
- TIP41C — транзистор с большим током (6А)
При замене необходимо внимательно сравнивать параметры и учитывать особенности конкретной схемы. Не все аналоги могут быть полностью взаимозаменяемы.
Рекомендации по выбору TIP31C
При выборе транзистора TIP31C для проекта стоит обратить внимание на следующие моменты:
- Соответствие напряжения и тока требованиям схемы
- Достаточность коэффициента усиления
- Максимальная рассеиваемая мощность
- Тепловой режим работы
- Частотные характеристики
- Качество изготовления и надежность поставщика
Тщательный анализ этих факторов позволит подобрать оптимальный вариант транзистора для конкретного применения.
Типовые схемы включения TIP31C
Рассмотрим несколько базовых схем с использованием TIP31C:
Ключевой режим
В этой схеме транзистор работает как электронный ключ, управляя нагрузкой:
- Коллектор подключен к нагрузке
- Эмиттер заземлен
- На базу подается управляющий сигнал через резистор
- При подаче тока в базу транзистор открывается, замыкая цепь нагрузки
Эмиттерный повторитель
Эта схема используется для согласования высокоомного входа с низкоомной нагрузкой:
- Входной сигнал подается на базу
- Нагрузка включена в цепь эмиттера
- Коллектор подключен к положительному питанию
- Выходной сигнал снимается с эмиттера
Усилитель с общим эмиттером
Классическая схема усиления напряжения и тока:
- Входной сигнал подается на базу через делитель напряжения
- Нагрузка включена в коллекторную цепь
- Эмиттер заземлен через резистор
- Усиленный сигнал снимается с коллектора
Эти базовые схемы можно модифицировать и дополнять для решения конкретных задач.
Заключение
TIP31C — это универсальный и надежный силовой NPN-транзистор, который широко применяется в различных электронных устройствах. Его высокая мощность, большой ток и хорошие частотные свойства делают его отличным выбором для многих проектов. При правильном применении TIP31C может обеспечить эффективную и долговременную работу в составе электронных схем.
TIP31C от 67 рублей в наличии 625 шт производства STMicroelectronics TIP31C
всего в наличии 625 шт
| Количество | Цена ₽/шт |
|---|---|
| 3 | 94 |
| 10 | |
| 50 | 74 |
| 250 | |
| 1000 | 67 |
27410″>
69В корзину
Бесплатная доставка
и получите
+10 баллов
Купить TIP31C от 3 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.
TIP31C описание и характеристики
Транзистор: NPN; биполярный; 100В; 3А; 40Вт; TO220AB
STMicroelectronics
Монтаж
THT
Корпус
TO220ABРассеиваемая мощность
40Вт
Полярность
биполярный
Вид упаковки
туба
Тип транзистора
NPN
Напряжение коллектор-эмиттер
100В
Ток коллектора
3А
Вес
1.
963g
963gБесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
Смежные товары
SMICA TO220
Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 18мм
по запросу
Подробнее
NIPPEL TO220
Изоляционная втулка; TO220; 6,1мм; макс.130°C
по запросу
Подробнее
IB 6
Изоляционная втулка; TO220; UL94V-0; 6мм; -40÷250°C; 30кВ/мм
по запросу
Подробнее
MICA-TO220
Прокладка теплопроводящая: слюдяная; TO220; 1,2К/Вт; L: 18мм
по запросу
Подробнее
FIX-TC-1
Изолирующий дистанцирующий элемент; полиамид; 5,4мм; TO220
по запросу
Подробнее
SMICA TO220-2
Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 20мм
по запросу
Подробнее
AOS 220 4
Прокладка теплопроводящая: керамическая; TO220; L: 12мм; W: 18мм
по запросу
Подробнее
HS-142-38
Радиатор: штампованный; TO220; черный; L: 38,1мм; 6,2К/Вт; алюминий
по запросу
Подробнее
GS 220 P
Прокладка теплопроводящая: слюдяная; TO220; 0,4К/Вт; L: 18мм
по запросу
Подробнее
HS-112-25
Радиатор: штампованный; TO220; черный; L: 25,4мм; W: 12мм; H: 6,5мм
по запросу
Подробнее
Похожие товары
2SC3851
Транзистор: NPN; биполярный; 60В; 4А; 25Вт; TO220FP
от 101 ₽
+3788 баллов
Подробнее
MJE181G
Транзистор: NPN; биполярный; 60В; 3А; 15Вт; TO225
от 124 ₽
+111600 баллов
Подробнее
TIP29C
Транзистор: NPN; биполярный; 100В; 1А; 30Вт; TO220AB
от 74 ₽
+11100 баллов
Подробнее
NTE54
Транзистор: NPN; биполярный; 150В; 8А; 50Вт; TO220
от 582 ₽
+2183 балла
Подробнее
TBC182
Транзистор: NPN; биполярный; 50В; 0,1А; 350/1Вт; TO92; 10дБ
от 6.
1 ₽
+4575 баллов
Подробнее
2N6488G
Транзистор: NPN; биполярный; 80В; 15А; 75Вт; TO220AB
от 164 ₽
+6150 баллов
Подробнее
NTE2313
Транзистор: NPN; биполярный; 450В; 2А; 50Вт; TO220
от 468 ₽
+1755 баллов
Подробнее
2N5038
Транзистор: NPN; биполярный; 150В; 20А; 140Вт; TO3
от 382 ₽
+5730 баллов
Подробнее
NTE2348
Транзистор: NPN; биполярный; 800В; 12А; 150Вт; TO3P
от 2 130 ₽
+7988 баллов
Подробнее
NTE2310
Транзистор: NPN; биполярный; 450В; 8А; 125Вт; TO218
от 1 472 ₽
+5520 баллов
Подробнее
KSC2383YTA
Транзистор: NPN; биполярный; 160В; 1А; 0,9Вт; TO92
от 40 ₽
+12000 баллов
Подробнее
BD139G
Транзистор: NPN; биполярный; 80В; 1,5А; 12,5Вт; TO225
от 88 ₽
+6600 баллов
Подробнее
Ваша заявка отправлена.
В ближайшее время мы свяжемся с Вами по указанным контактам.
20800078
Enclosure, Accessory, Coding Pegs Срок поставки 3-4 недели
Поздравляем! Вы получили бесплатную доставку на ваш заказ!
Оформить заказ
Заказанное количество не является кратным. Правильное количество должно быть кратным .
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Сохранение профиля
Данные сохранены!
Отменить удаление будет невозможно
Введите название Запись начинается на строке12
Предварительный просмотр вашего файла отображается ниже. Ваши столбцы были сопоставлены на основе содержания вашего файла. Пожалуйста, просмотрите выбранные варианты и используйте выпадающие списки над каждым столбцом, чтобы внести какие-либо изменения, а также сопоставить столбцы, которые мы не смогли отобразить автоматически. Требуется столбец как для номера детали, так и для количества.
Куда доставить заказ?
Москва
Добавьте точный адрес, удобный пункт выдачи или постамат, чтобы заранее увидеть условия доставки товаров
Выберите город
Транзисторы TIP-31 Транзисторы TIP-31 — кремниевые,
биполярные, n-p-n. Транзисторы предназначены для работы в схемах усилителей и ключей.
Корпус TO-220, с жесткими выводами.
Основные параметры.Постоянная рассеиваемая мощность(Рк т max ) — 40 Вт(на радиаторе), 2 Вт — без. Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером — 3 МГц;
Максимальное напряжение коллектор — эмиттер
— Для TIP-31 40в, для TIP-31A 60в, для TIP-31B 80в, для TIP-31C 100в.
Максимальное напряжение коллектор — база
— Для TIP-31 40в, для TIP-31A 60в, для TIP-31B 80в, для TIP-31C 100в.
Максимальное напряжение эмиттер — база
— 5в.
Коэффициент передачи тока —
от 10 , до 50 при коллекторном токе — 3 А
и напряжении коллектор-эмиттер — 4 в.
Максимальный постоянный ток коллектора — 3 А,
пульсирующий — 5 А.
Напряжение насыщения коллектор-эмиттер при токе коллектора 3 А, базы 375 мА
— 1,2в.
Напряжение насыщения база-эмиттер при токе коллектора 3 А,напряжении колектор — эмиттер 4 в
— 1,8в.

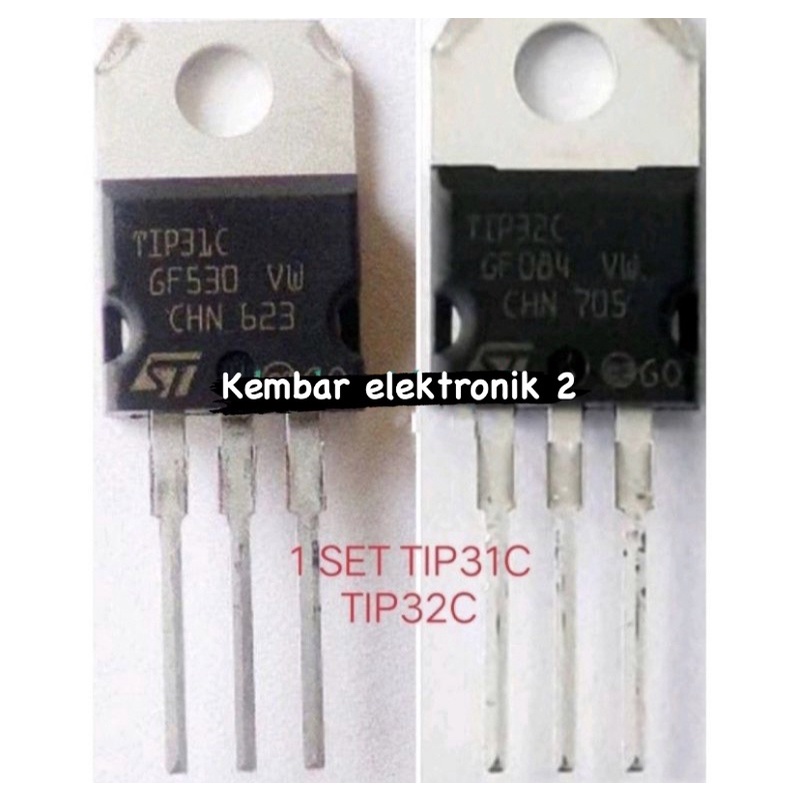

Транзисторы TIP-31,TIP-31A,TIP-31B,TIP-31C комплиментарны TIP-32,TIP-32A,TIP-32B,TIP-32C.
TIP-31 можно заменить на КТ8176А, В начало |
Технические знания о NPN-транзисторах
О распиновке TIP31C, силовых транзисторах с отрицательным-положительным-отрицательным (NPN) соединением под биполярным переходом транзисторы усиливают сигналы или схемы и имеют три слоя. Кроме того, электрические токи управляют их работой.
Типы транзисторов NPN включают TIP41C, 2N9401, BD435, TIP31C, BC107 и многие другие.
Сегодня мы подробно расскажем обо всей необходимой информации о транзисторе TIP31C.
Конфигурация выводов TIP31C(структура транзистора TIP31C NPN)
TIP31C — это силовой NPN-транзистор с тремя выводами, схема выводов корпуса приведена ниже.
Контакт 1/ База (B) работает как триггер и, следовательно, включает силовой транзистор.
Контакт 2/ коллектор (C) – Он подключается к нагрузке.
Контакт 3/эмиттер (E) подключается к заземлению цепи (GND).
Характеристики / Технические характеристикиTIP31C имеет несколько спецификаций и функций, которые мы обсудим.
- Во-первых, тип корпуса TO-220, тип транзистора средней мощности.
(транзистор NPN в корпусе ТО-220)
- Тогда его максимальный ток коллектора (Ic) составляет 3 А, а максимальное рассеивание на коллекторе — 40 Вт.
- Максимальный ток через базу транзистора составляет 1 А постоянного тока, тогда как максимальный ток через коллектор транзистора составляет 3 А постоянного тока.
- Кроме того, его максимальное напряжение эмиттер-база (VEBO) составляет 5В.
- Кроме того, диапазон минимального и максимального коэффициента усиления по постоянному току (hfe) составляет от 10 до 50.
- Максимальное напряжение коллектор-база (Vcb) и максимальное напряжение коллектор-эмиттер (Vce) составляют 100 В.
- Наконец, максимальная температура хранения и эксплуатации должна находиться в диапазоне от -65°C до +150°C.
Если вам нужна замена TIP31C или его эквивалента, вы можете использовать список здесь.
- MJE34C,
- TIP31A,
- TIP31B,
- RCA1C06,
- 2SB595,
- 2SB690, 9003 6
- 2SA77,
- BD712,
- MJE42C,
- BDT42C,
- 2SA1010,
- 2SB633,
- 2N6134,
- NSP42C или
- BD912.
Однако, прежде чем приступить к замене, убедитесь, что вы проверили конфигурацию контактов и параметры эквивалентов.
Таким образом, вы избежите любых повреждений, которые могут возникнуть из-за несоблюдения параметров усиления, тока и напряжения.
Транзистор TIP31 NPN предназначен для усиления, например, в аудиоусилителях и коммутационных устройствах общего назначения. В результате он может управлять несколькими нагрузками одновременно и выполнять быстрое переключение в качестве переключателя.
Более того, он доступен в четырех различных типах, а именно TIP31C, TIP31B, TIP31A и TIP31. Хотя они могут иметь одинаковый номер транзистора, они различаются по напряжению и последнему алфавиту. Например, TIP31C может выдерживать более высокое напряжение нагрузки. Кроме того, TIP31C может работать с максимальным напряжением нагрузки до 100 В. Мы указали другие его возможности в его функциях.
Где использовать TIP31C？Мы рассмотрим три ситуации, чтобы объяснить, где можно использовать TIP31C.
Пример 1 В первом случае вы будете использовать импульсы микроконтроллера для управления TIP31C, потому что он имеет высокую скорость и отклик усиления.
Таким образом, TIP31C предпочтительнее для высокоскоростных коммутационных приложений.
Во-вторых, вы можете использовать TIP31C для усиления сигналов. Транзистор NPN имеет почти линейный коэффициент усиления и отличный коэффициент усиления.
Пример 3Наконец, TIP31C может переключать устройства с нагрузками средней мощности. TIP31 рекомендуется, так как он дешев и легко доступен на рынке из-за его популярности в электрических приложениях.
- Как использовать TIP31C？
Использование TIP31C аналогично использованию любого другого силового транзистора. В нашей схеме ниже мы покажем вам, как она работает, когда мы используем ее в конфигурации с общим эмиттером.
Принципиальная схема TIP31C как простого коммутационного устройства
Из цепи;
- У нас есть TIP31C как простое коммутационное устройство.
- Также имеется небольшая нагрузка двигателя постоянного тока.
- Затем блок управления, который не является микроконтроллером, предоставляет триггер, который включает транзистор. Это достигается за счет подачи +5 вольт на базу транзистора.
Для эффективной работы обязательно подключение эмиттера транзистора к заземлению блока управления.
Резистор 10 Ом ограничивает ток через базу транзистора. Ограничение базового тока необходимо, и вы можете выбрать подходящее значение с помощью приведенного ниже расчета.
Максимальный ток через базу — 1 А
Базовый ток — может быть 0,9 А
Максимальное напряжение между эмиттером и базой — 5 В.
Vbe может быть 4,5
Напряжение на резисторе R равно XX В (напряжение на выходе блока управления – 4,5)
Следовательно, R = XX/0,9 = YYΩ (подключать последовательно с базой, как в схеме)
Принцип работы TIP31C в качестве коммутационного устройства Часто при отсутствии тока базы транзистор в прикладной схеме закрыт.
Однако, если импульсы напряжения блока управления попадают на базу, через базу транзистора протекает ток. Затем протекающий ток включает транзистор. В свою очередь, коллекторный ток также будет протекать через двигатель, заставляя его вращаться. Двигатель будет поддерживать свое вращение до тех пор, пока не появится базовый ток.
И наоборот, низкий уровень выходного сигнала блока управления приводит к тому, что базовый ток становится равным нулю. В конце концов, транзистор закрывается, ток коллектора становится равным нулю, и двигатель перестает вращаться.
Обратите внимание, что приведенная выше схема является тестовой. При использовании прикладной схемы не забудьте включить обратноходовой диод, радиатор и другие компоненты, чтобы предотвратить повреждение.
Использование TIP31C в качестве усилителя Следует рассмотреть характеристики усиления по току TIP31C в качестве усилителя. Таким образом, текущий график усиления в техническом описании TIP31C поможет лучше понять концепцию.
График усиления по току
График имеет коэффициент усиления приблизительно 100 и ток коллектора 1 А/100 мА. Затем, когда ток коллектора составляет 2 А/2000 мА, коэффициент усиления падает до 60. Напротив, ток коллектора выше 2 А приводит к линейному усилению.
Диапазон параметров в приведенном выше примере эффективен для TIP31C в качестве усилителя.
ПриложениеВы можете найти TIP31C в приложениях ниже
- Усилители сигналов,
(печатная плата усилителя)
- Драйверы реле,
- Регулятор скорости двигателя постоянного тока,
- Аудиоусилители,
- Системы освещения, 900 35 Импульсный блок питания, и
Регулируемый импульсный источник питания для лабораторного использования
Источник; Википедия
- ШИМ-приложения.
Вкратце, TIP31C представляет собой силовой NPN-транзистор в корпусе TO-220. Кроме того, он подходит для коммутации, линейного питания и аудиоприложений благодаря своим выгодным характеристикам.
Для получения дополнительных запросов или разъяснений по TIP31C, пожалуйста, свяжитесь с нами. Мы всегда готовы помочь.
Пример использования TIP31C и TIP32C
Акшай Гоял
Сегодня в этом блоге я расскажу вам о вариантах использования TIP31C и TIP32C. Этот блог является непрерывным блогом о серии транзисторов, поэтому, если вы хотите прочитать о любом другом транзисторе, вы можете нажать ЗДЕСЬ .
| TIP32C — Силовой транзистор | PNPTIP31C – Силовой транзистор NPN |
|---|---|
TIP32C представляет собой кремниевый силовой PNP-транзистор (BJT) в пластиковом корпусе TO-220. Поскольку он имеет высокий ток коллектора около 3 А, его можно использовать для переключения мощности или усиления большого сигнала. Транзистор в основном известен своей высокой мощностью усиления. | TIP31 представляет собой типичный NPN-транзистор (BJT) в пластиковом корпусе TO-220. Центральный блок (база) тонкий, а другой внешний эмиттер и коллектор более легированы по сравнению с базой. Он имеет высокий ток коллектора около 3А. |
Технические характеристики
| Силовой транзистор PNP | TIP31C — силовой транзистор NPN | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Применение:
TIP31C-
Простые переключатели — одно из основных применений транзисторов в электронных схемах.
Просто при подаче напряжения на базу транзистор проводит ток по каналу коллектор-эмиттер. Когда базовое напряжение отсутствует, переключатель выключен. Переключатель включается при наличии базового напряжения.
- Светодиод: Это красный светодиод диаметром 8 мм.
- R1(470) : Этот резистор 470 Ом ограничивает ток, протекающий через светодиод, предотвращая его перегорание. Закон Ома можно использовать для расчета величины тока, который может протекать через резистор.
- TIP31C : Это базовый NPN-транзистор. Коллектор подключен к R1 и светодиоду, а эмиттер подключен к земле. Когда вы включаете транзистор, ток проходит через коллектор и эмиттер, который зажигает светодиод. Когда транзистор выключен, он работает как изолятор, и светодиод не светится.
- S1: Этот переключатель определяет, может ли ток проходить к базе. Замыкание этого переключателя активирует транзистор, вызывая протекание тока через светодиод. В результате замыкание этого переключателя активирует светодиод, даже если он не подключен напрямую к цепи светодиода.
В результате замыкание этого переключателя активирует светодиод, даже если он не подключен напрямую к цепи светодиода.Транзистор работает как усилитель, усиливая слабый сигнал. Когда на переход эмиттер-база подается постоянное напряжение смещения, он остается смещенным в прямом направлении. Это прямое смещение сохраняется независимо от полярности сигнала.
Из-за низкого сопротивления входной цепи каждое незначительное изменение входного сигнала приводит к значительному изменению выходного сигнала. Ток эмиттера входного сигнала переходит в ток коллектора, который затем протекает через нагрузочный резистор RL, вызывая на нем высокое падение напряжения. В результате небольшое входное значение приводит к большому выходному напряжению, что указывает на то, что транзистор работает как усилитель.
Транзистор также можно использовать для однонаправленного управления и регулирования скорости двигателя постоянного тока путем переключения транзистора через равные промежутки времени, как показано на рисунке.
Мы можем многократно включать и выключать двигатель, переключая транзистор в зонах отсечки и насыщения.
TIP32C-
